BEDIENUNGSANLEITUNG E Series E1916H DELL

HINWEIS: Ein HINWEIS enthält wichtige Informationen, die Ihnen bei einer optimaleren Nutzung Ihres Monitors behilflich sind.

ACHTUNG: ACHTUNG weist auf potenzielle Hardwareschäden oder Datenverluste hin, wenn Anweisungen nicht befolgt werden.

WARNUNG: Eine WARNUNG weist auf die Möglichkeit von Sachschäden, Körperverletzungen oder Todesfällen hin.

© 2015 Dell Inc. Alle Rechte vorbehalten.

Änderungen der Informationen in diesem Dokument sind vorbehalten. Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt.

In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc. Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern. ENERGY STAR ist eine eingetragene Marke der US Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. bestimmt, dass dieses Produkt die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt.

Weitere in diesem Dokument verwendete Marken und Markennamen beziehen sich entweder auf Unternehmen, die diese Marken und Namen für sich beanspruchen, oder deren Produkte. Die Dell Inc. verzichtet auf proprietäre Interessen an Marken und Markennamen, die nicht ihr Eigentum sind.

2015 - 06

Rev. A00

Inhalt:

Über Ihren Monitor 5

Lieferumfang 5

Produktmerkmale 6

Übersicht über Einzelteile und Bedienelemente 7

Technische Daten des Monitors 9

Plug-and-Play-Fähigkeit 14

Qualitätsrichtlinie für LCD-Monitor & Pixel 21

Leitfaden für die Wartung 21

Ihren Monitor einrichten 22

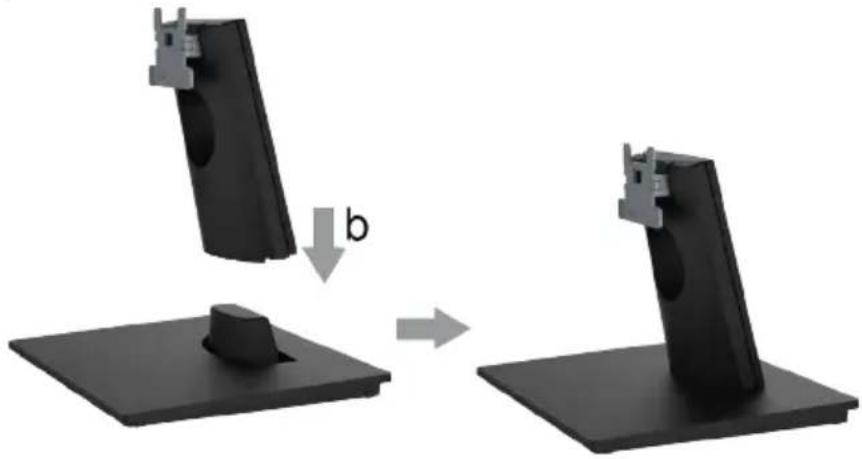

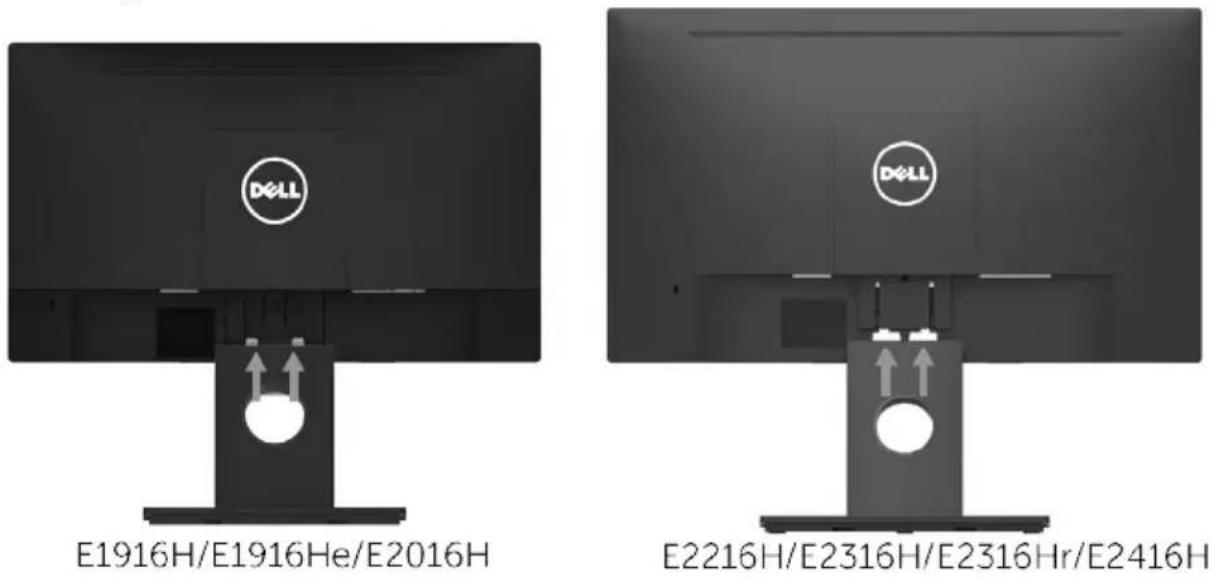

Ständer anbringen 22

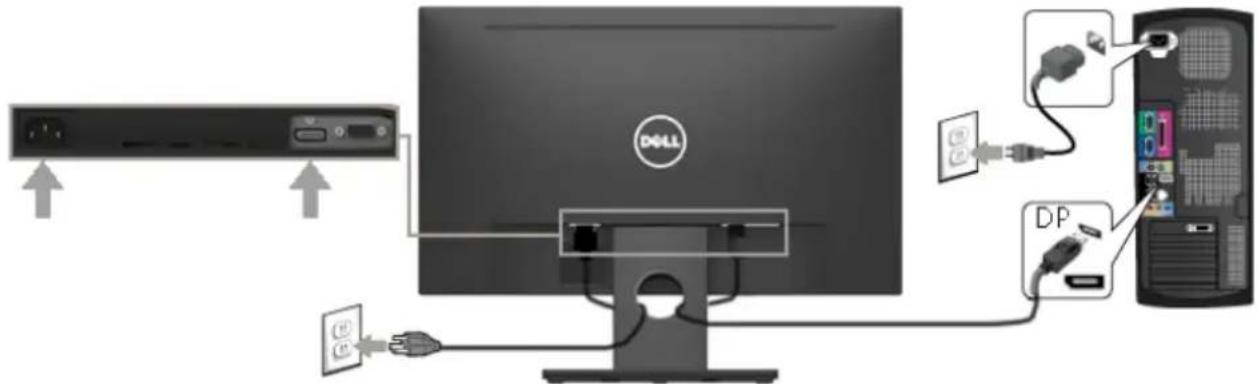

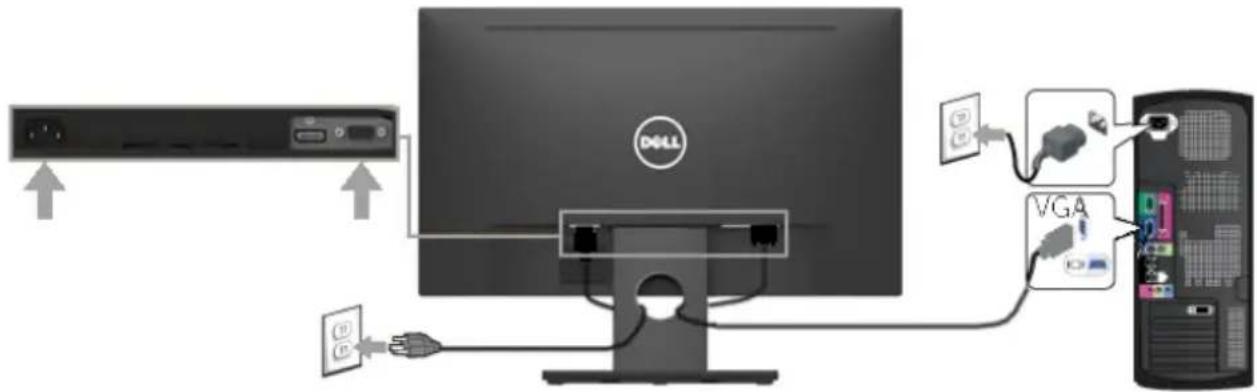

Ihren Monitor anschließen 23

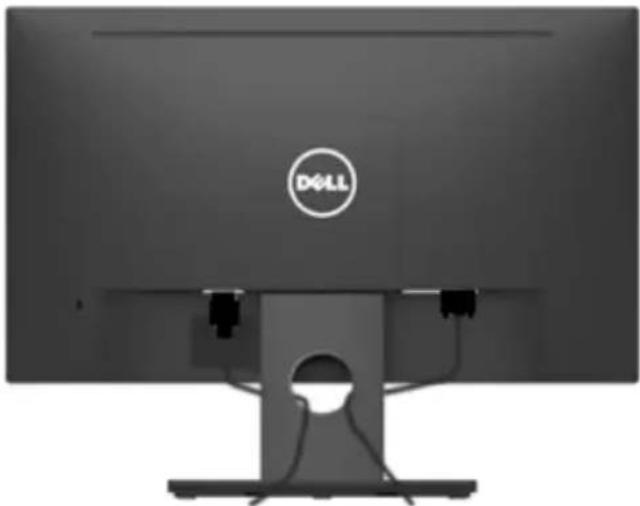

Ihre Kabel organisieren 24

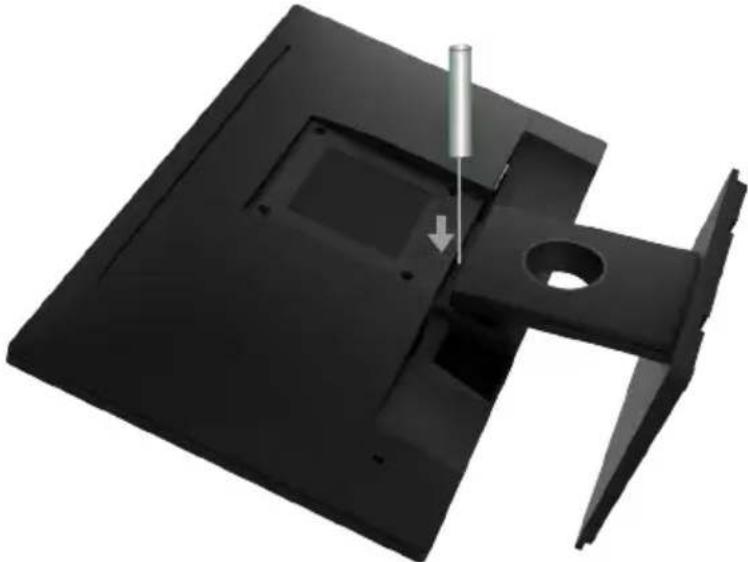

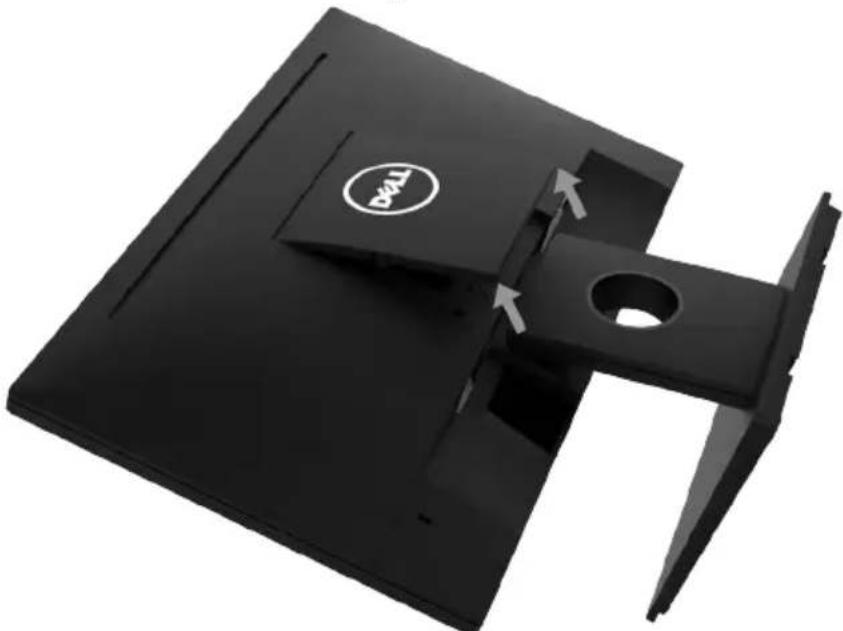

Monitorständer abnehmen. 24

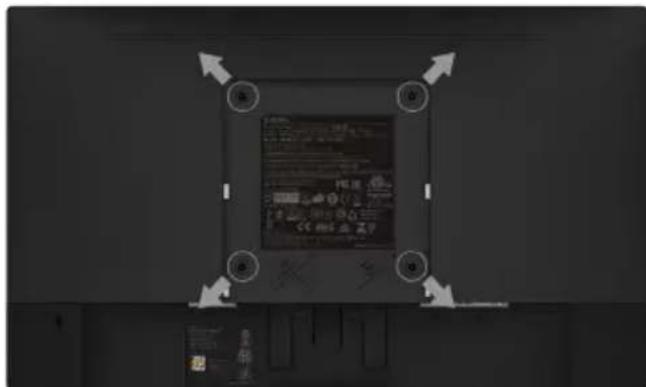

Wandmontage (Option). 25

Monitor bedienen 26

Monitor einschalten 26

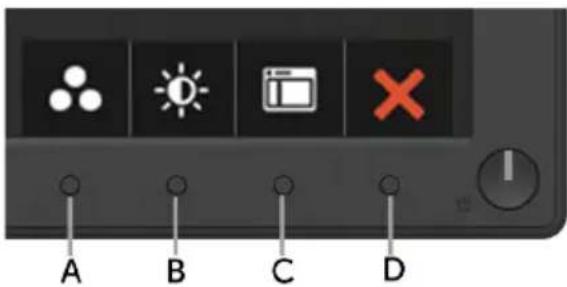

Regler an der Frontblende verwenden....26

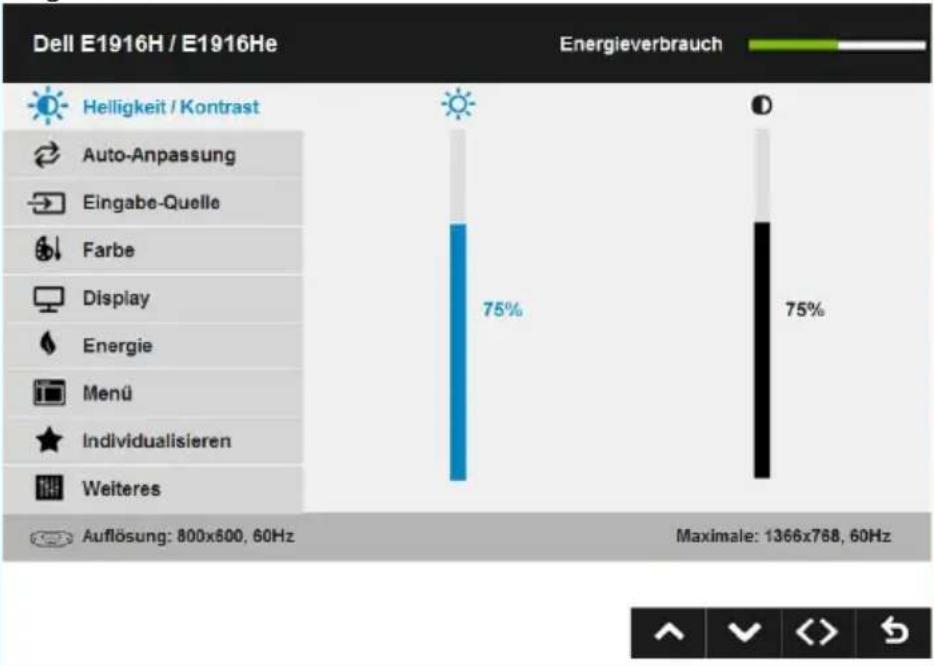

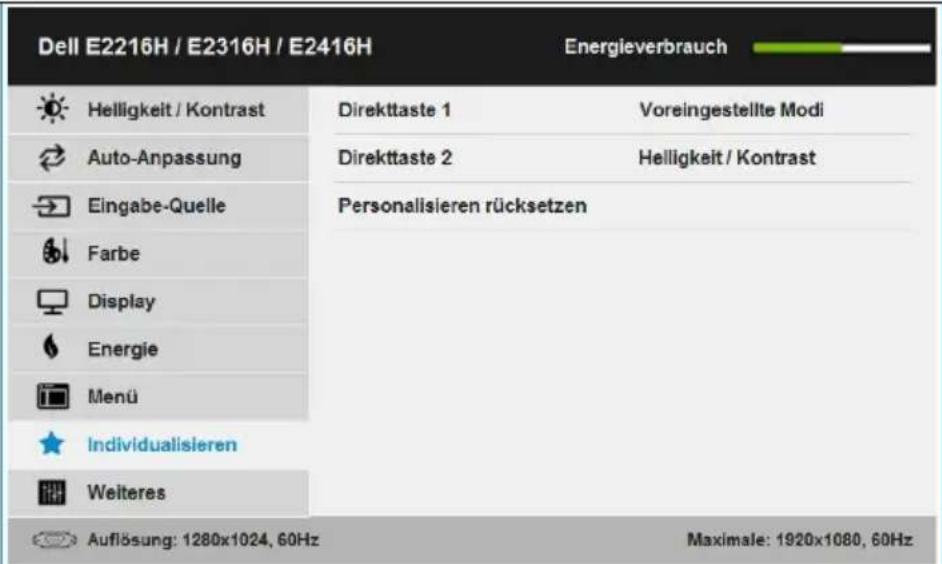

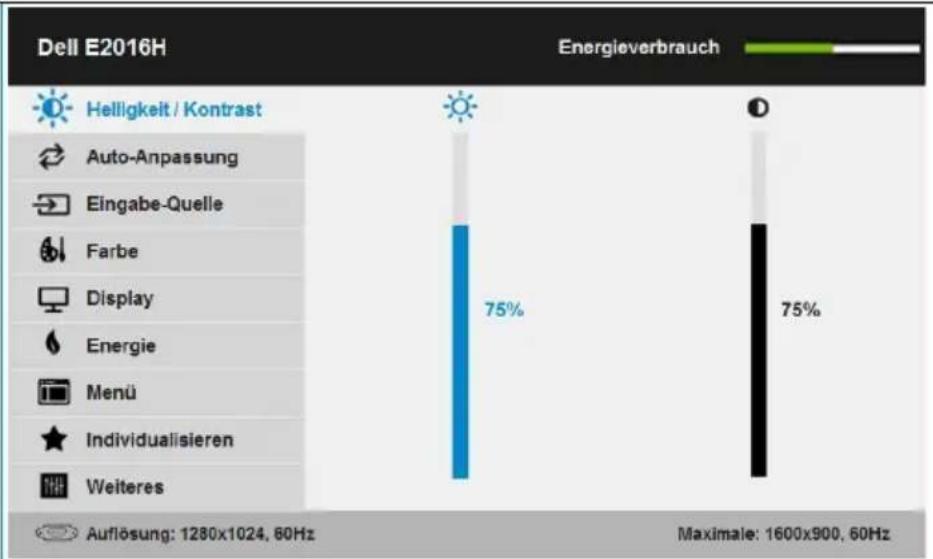

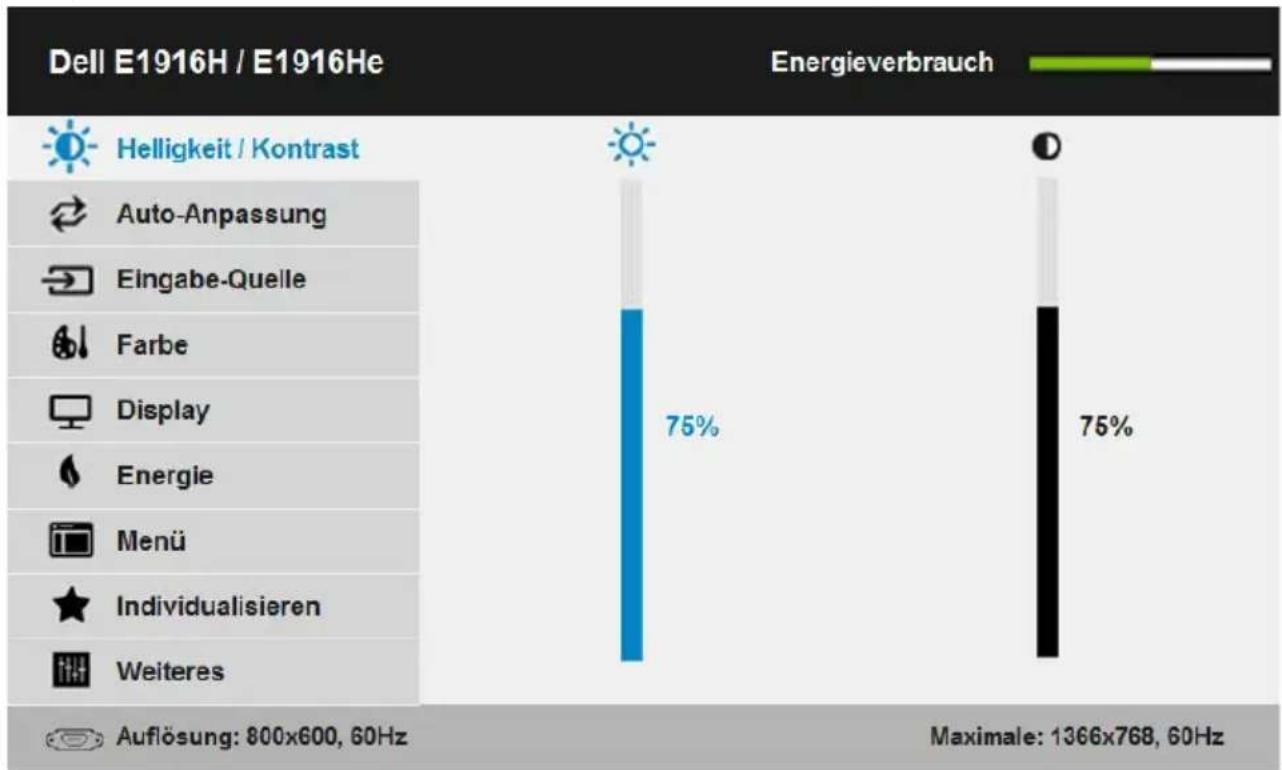

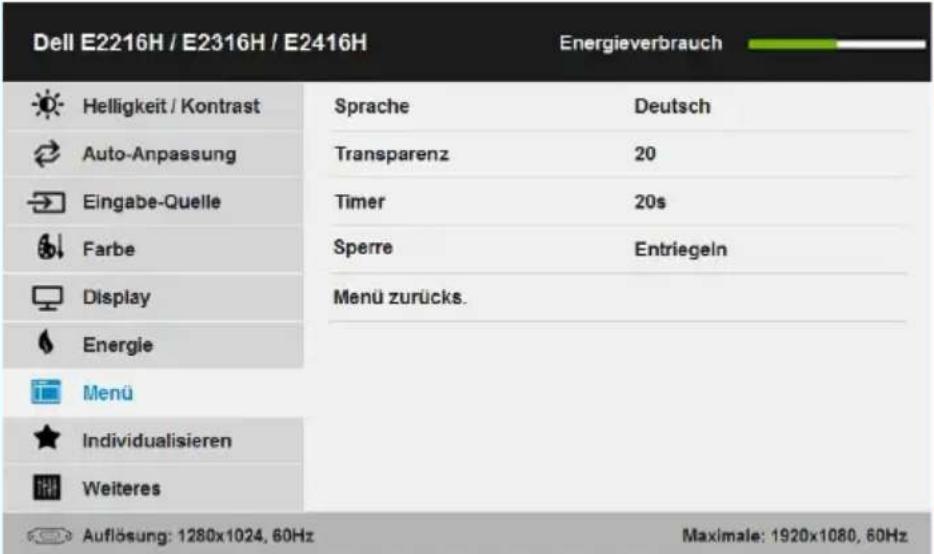

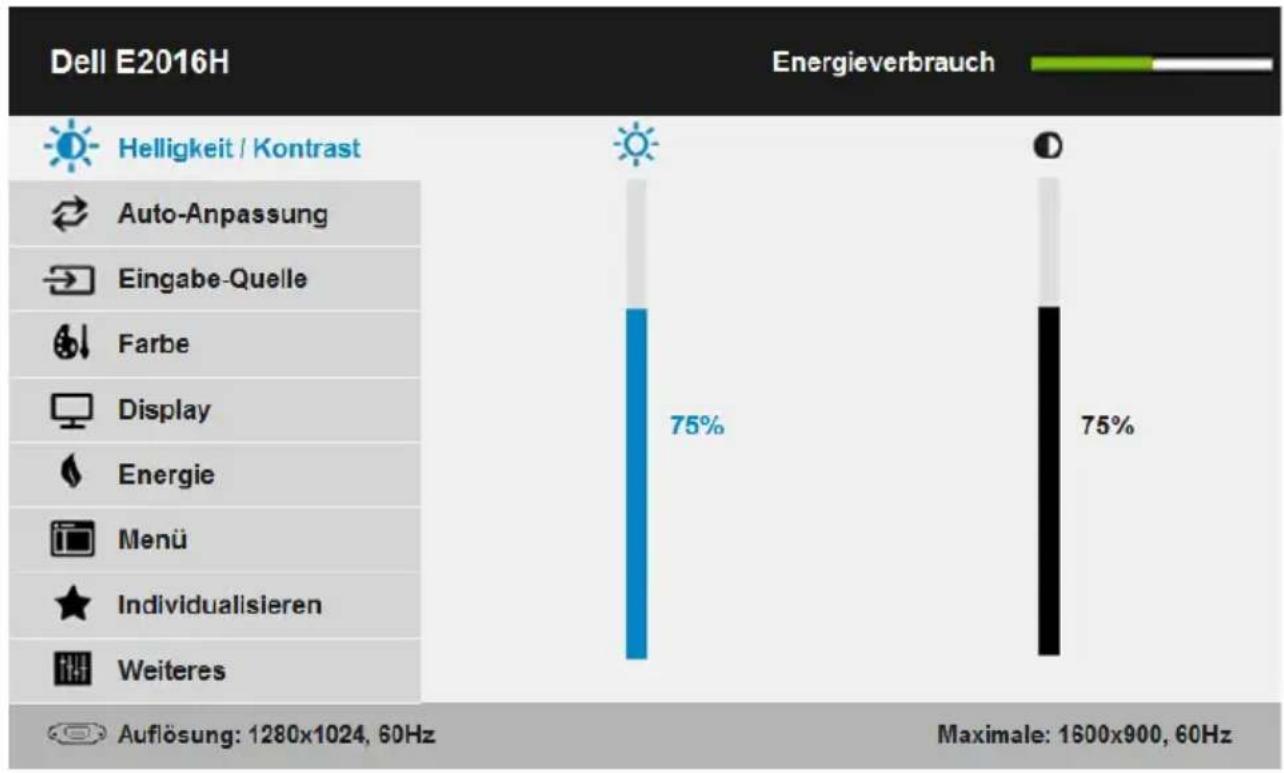

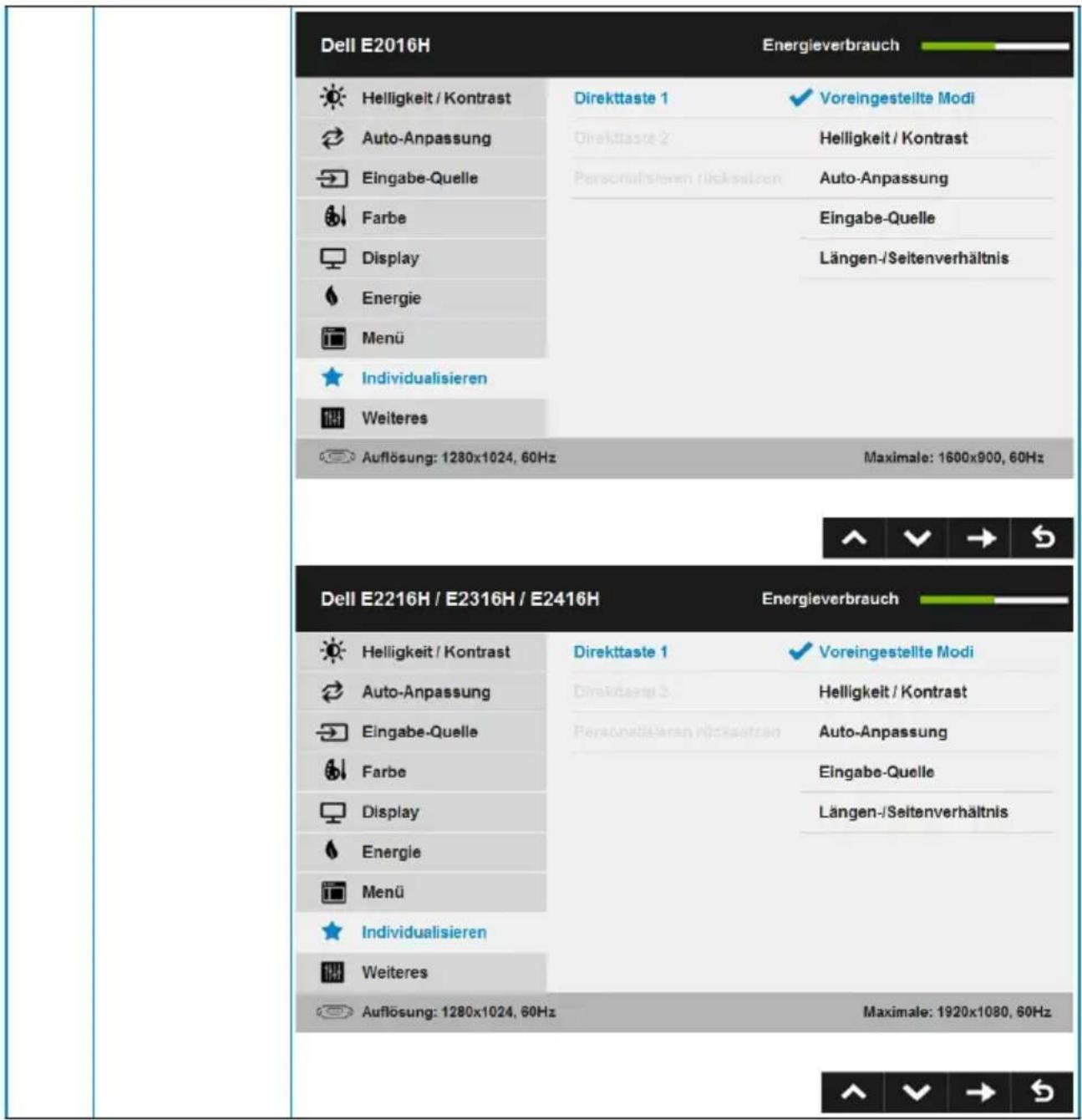

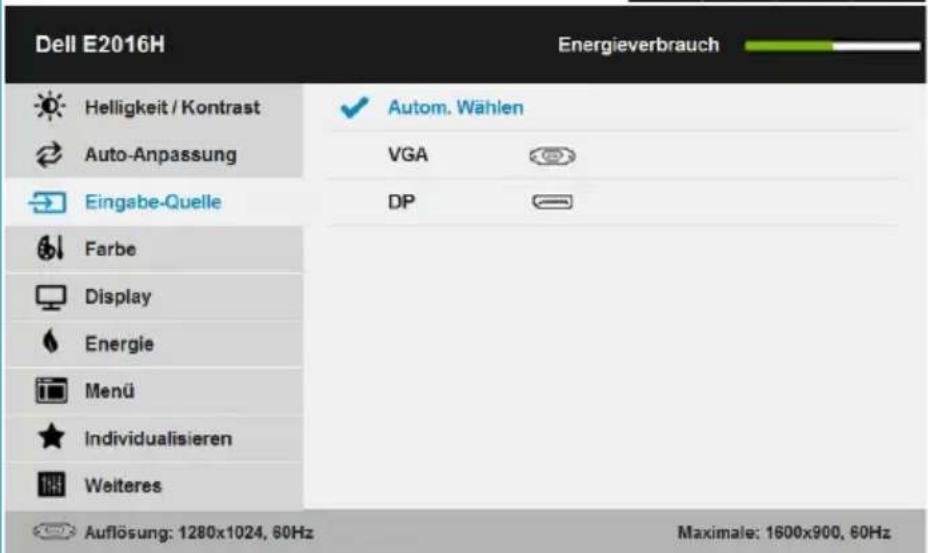

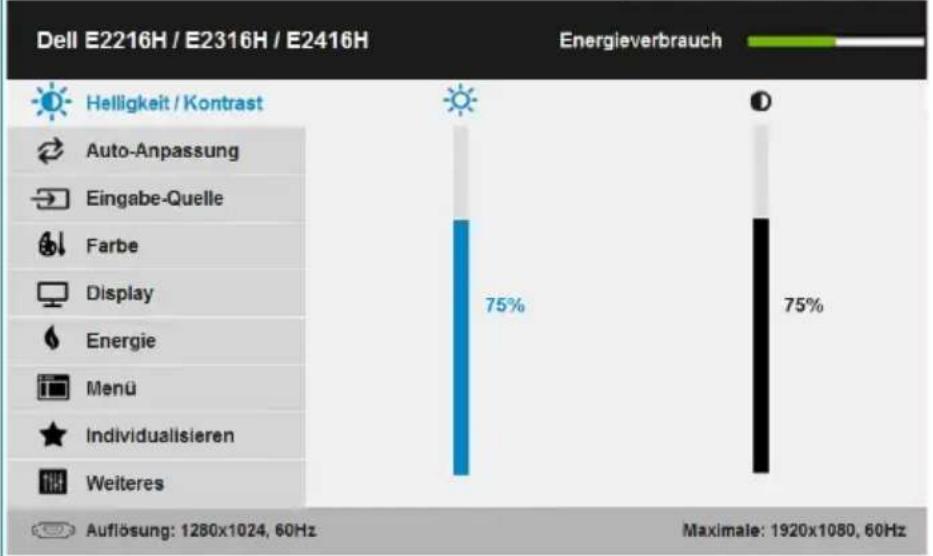

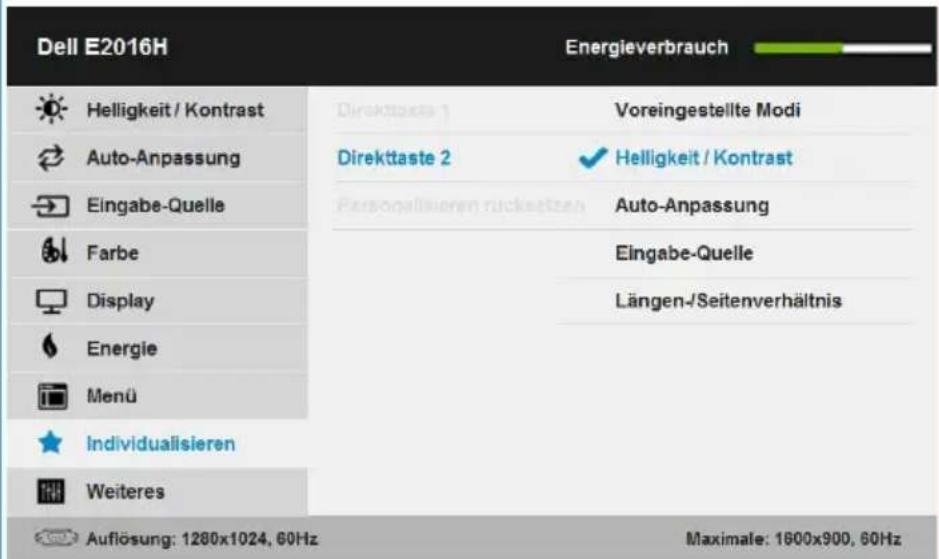

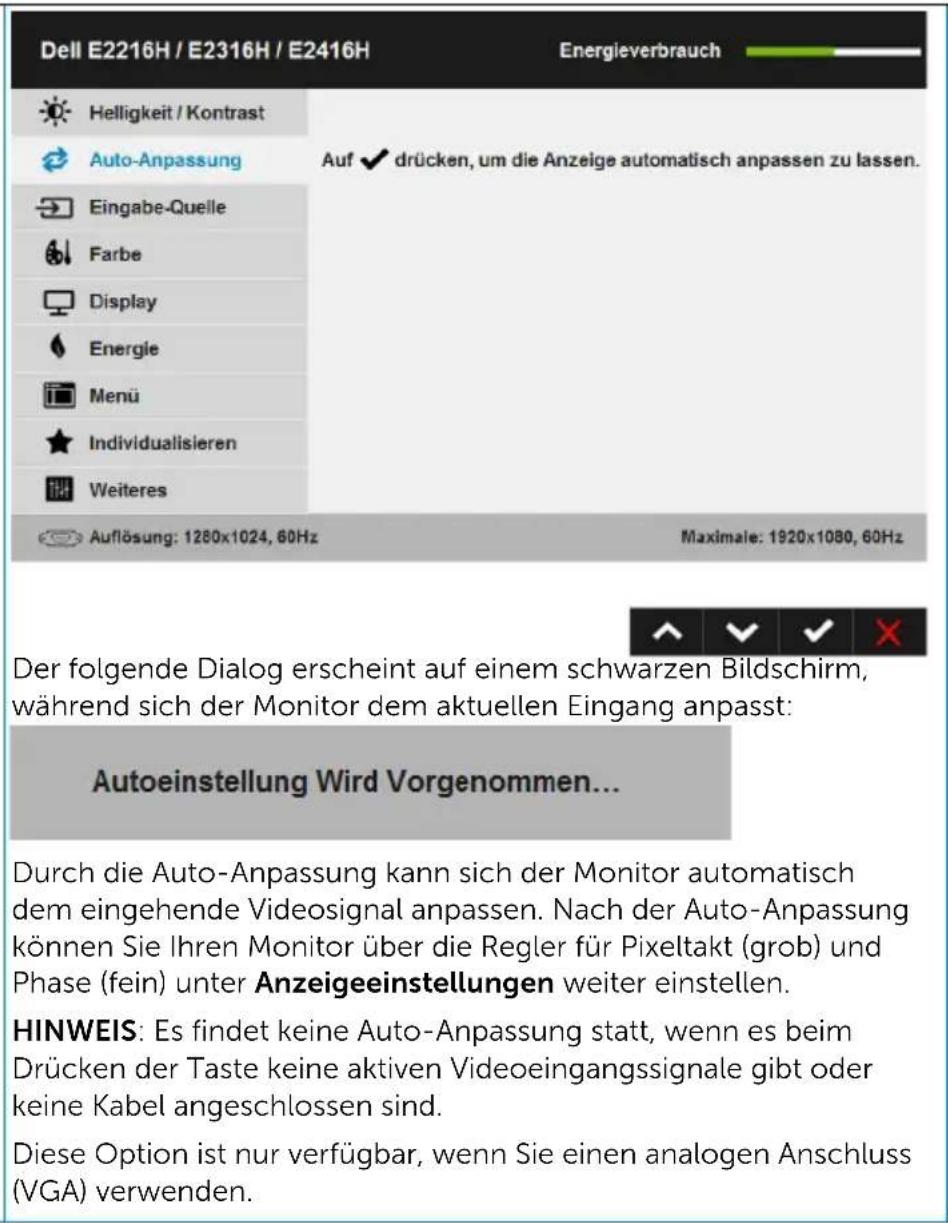

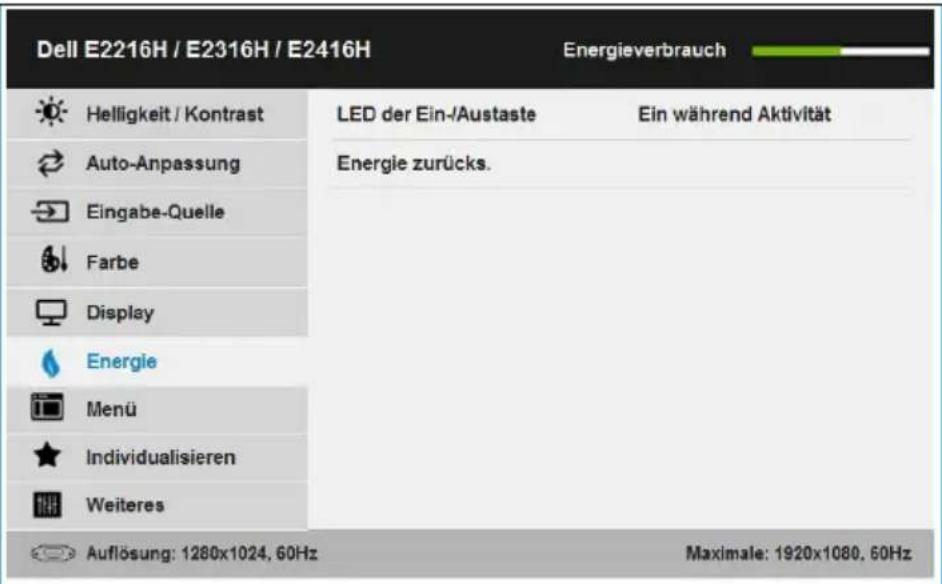

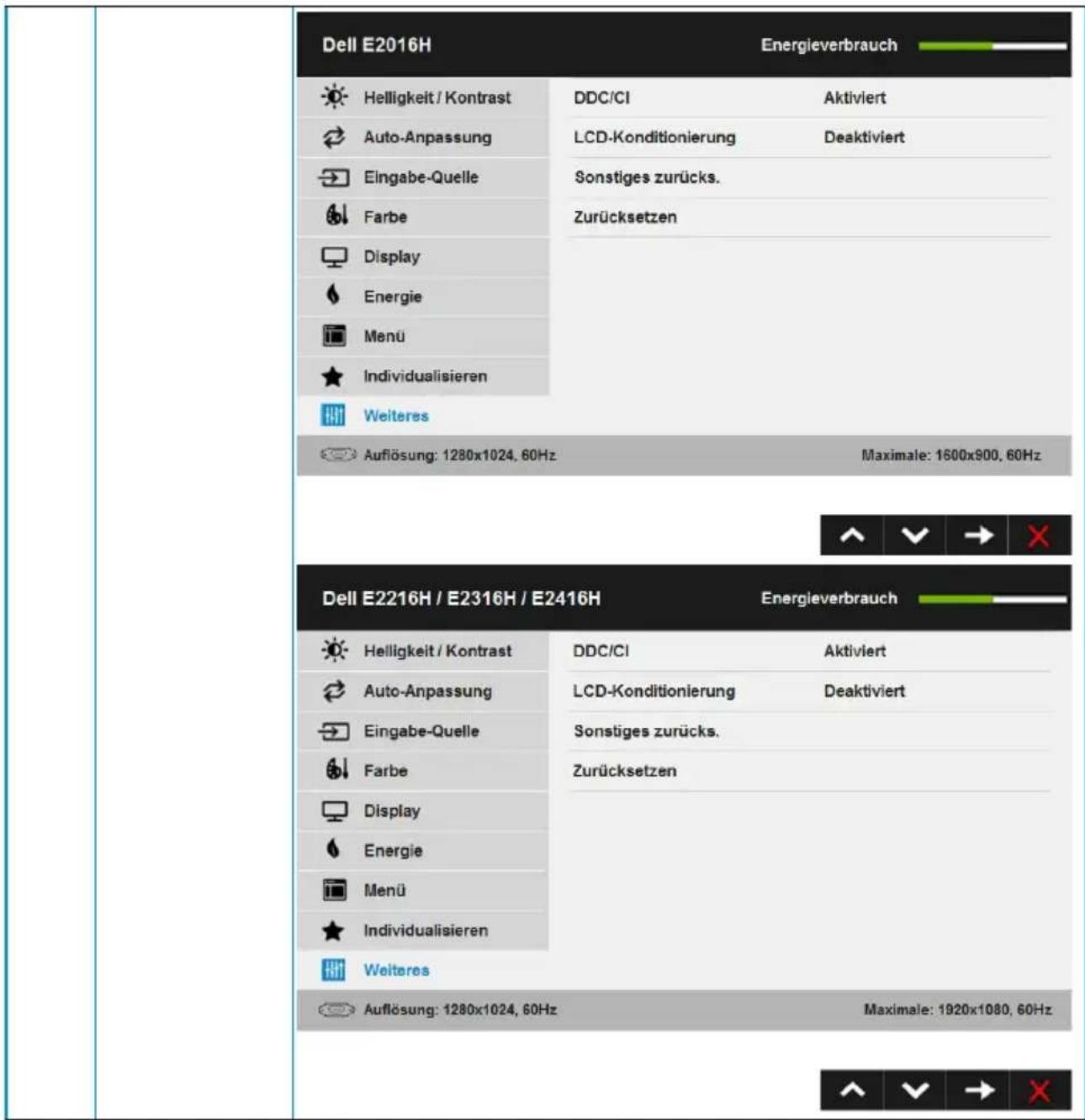

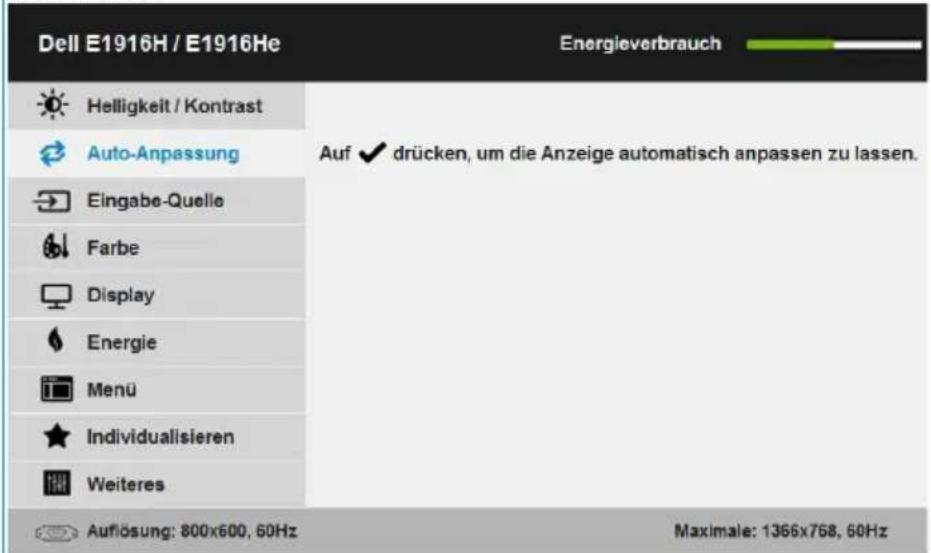

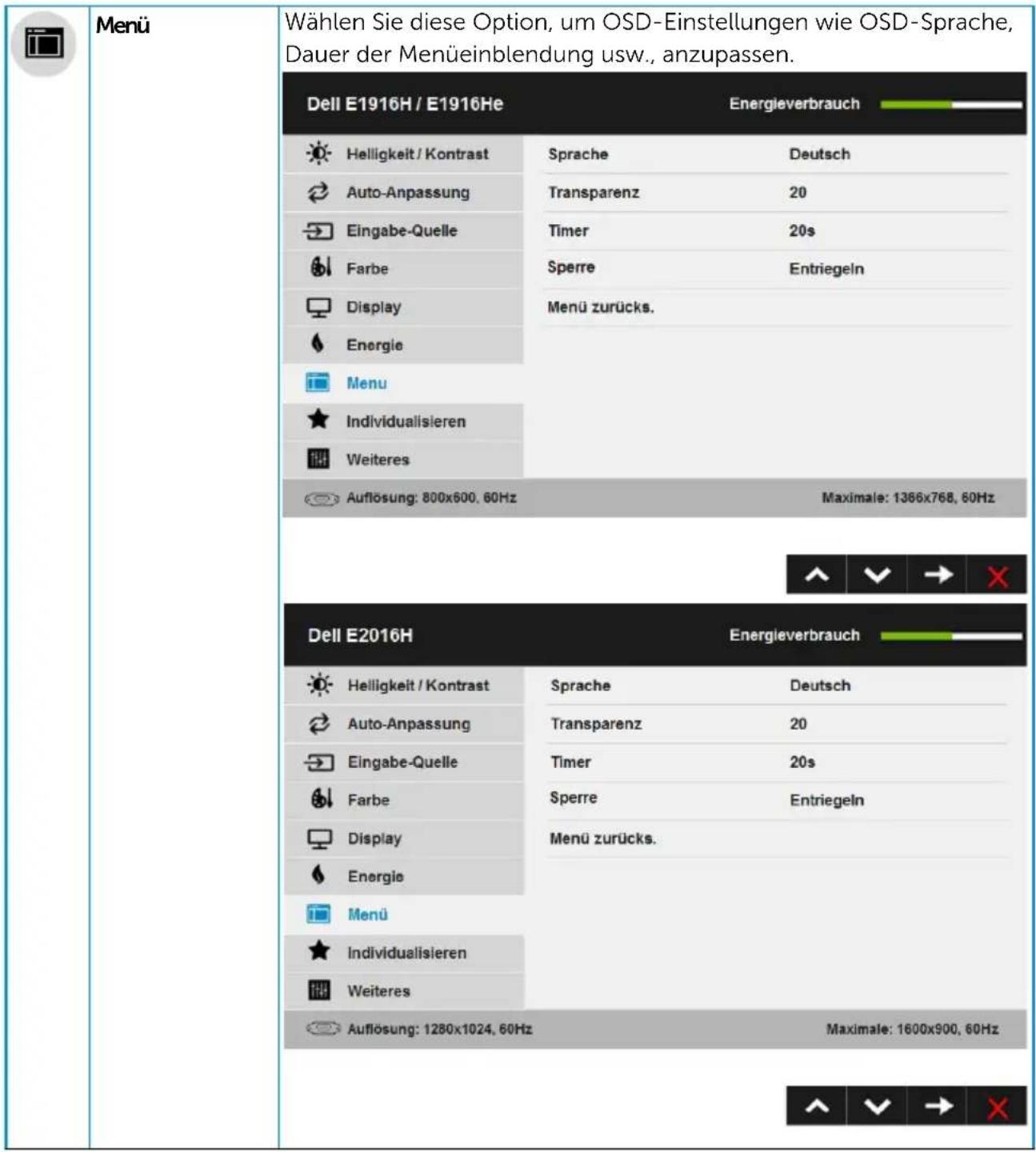

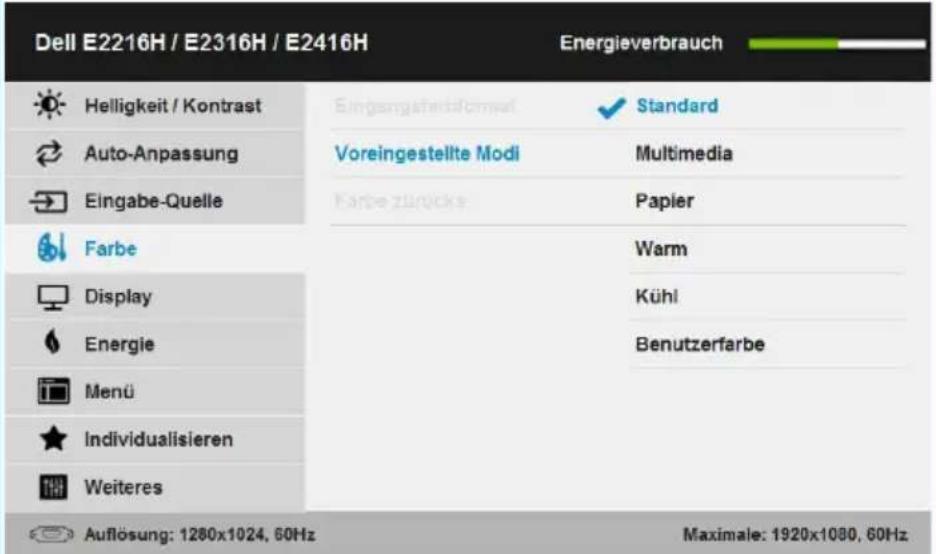

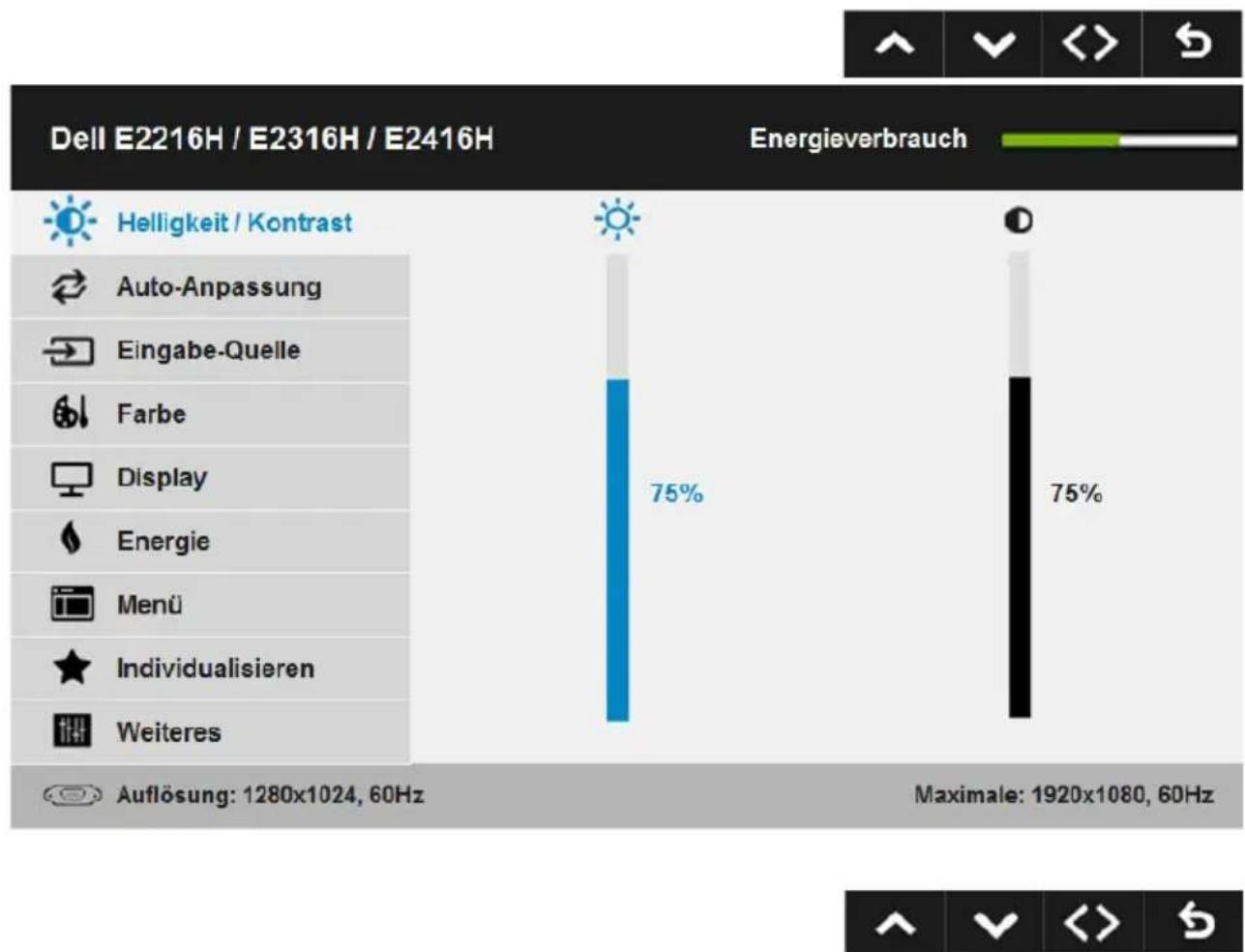

On-Screen Display-Menü (OSD-Menü) verwenden ..... 27

Maximale Auflösung einstellen 54

Neigungswinkel anpassen 55

Problemlösung.... 56

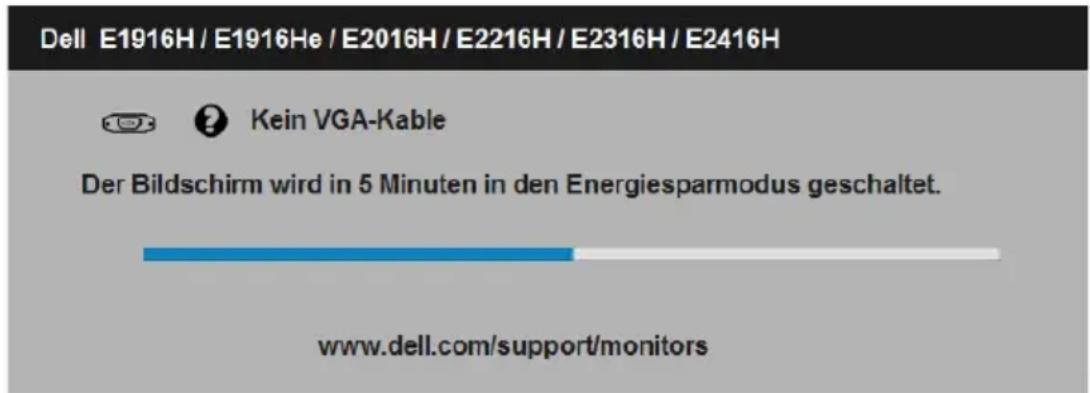

Selbsttest 56

Integrierte Diagnose. 57

Allgemeine Probleme 58

Produktspezifische Probleme 62

Probleme mit der Dell-Soundbar 63

Anhang....66

Sicherheitshinweise 66

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 66

Dell kontaktieren. 66

Anzeigeauflösung auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x

900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/

E2416H) (Maximum) einstellen 67

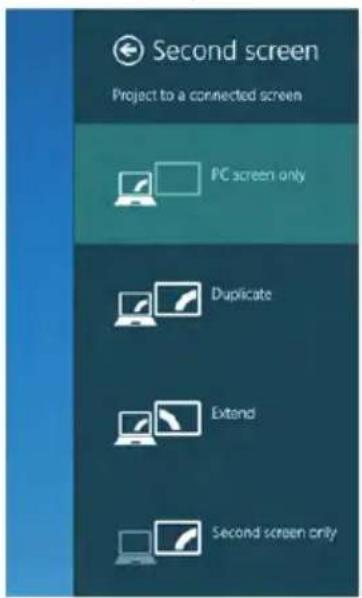

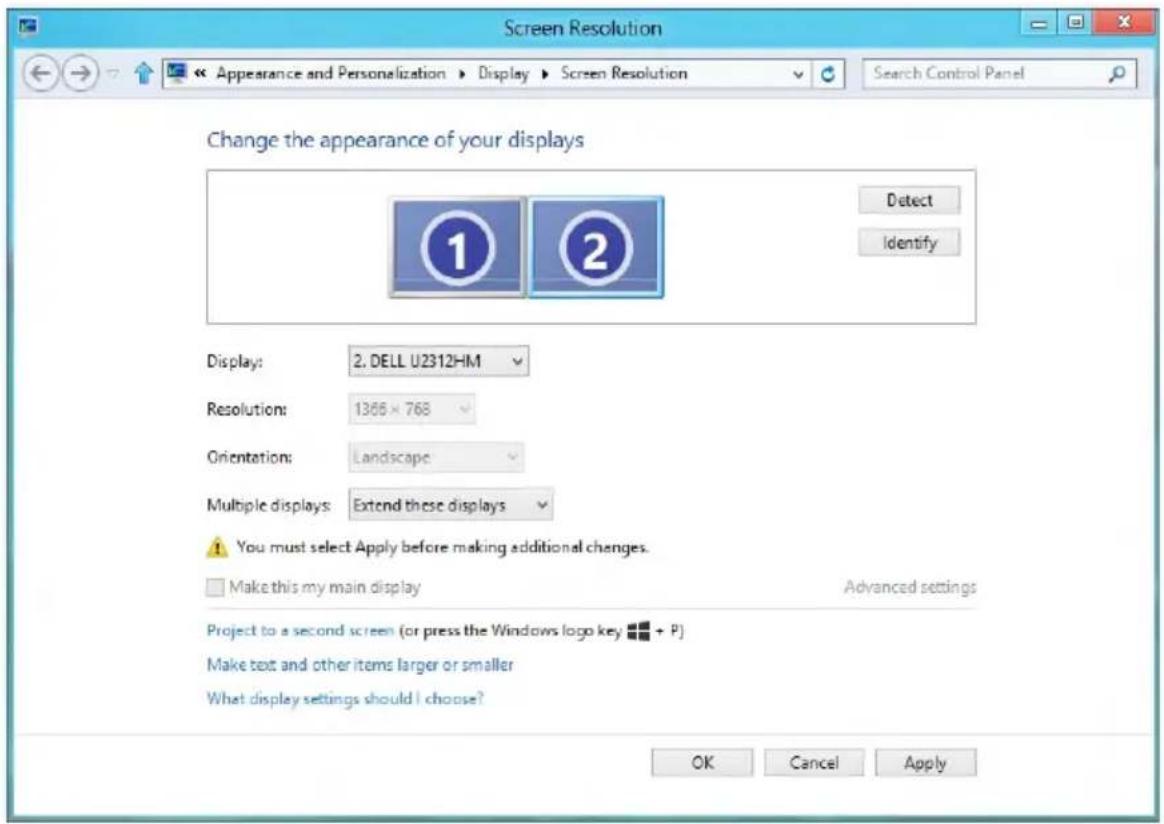

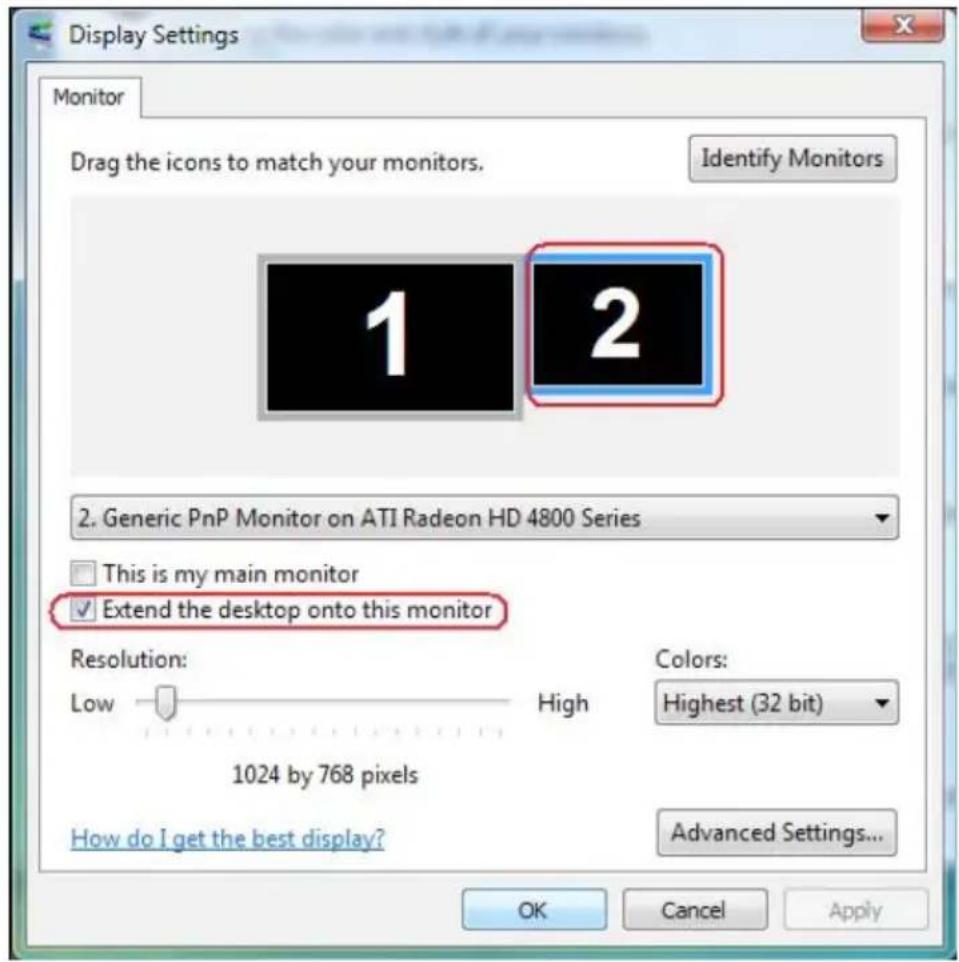

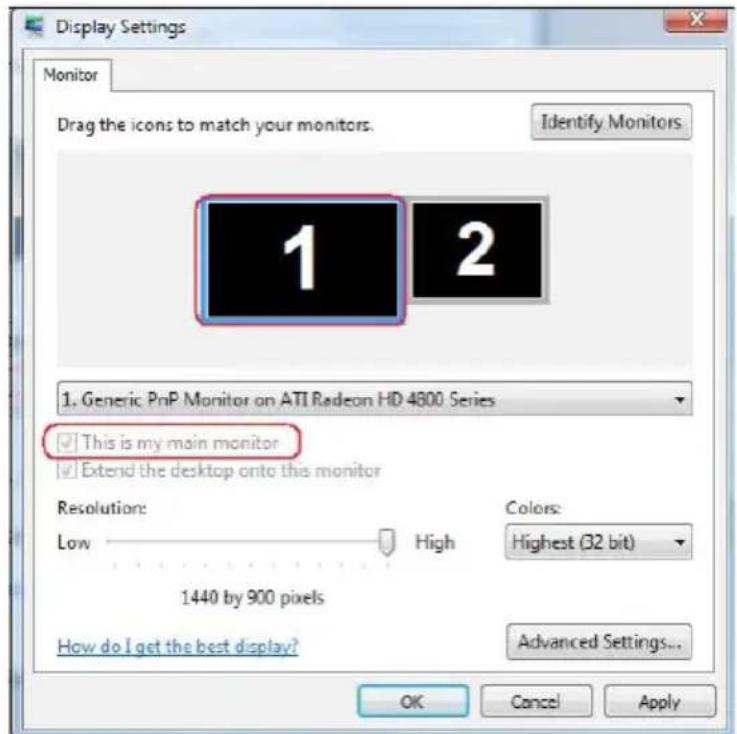

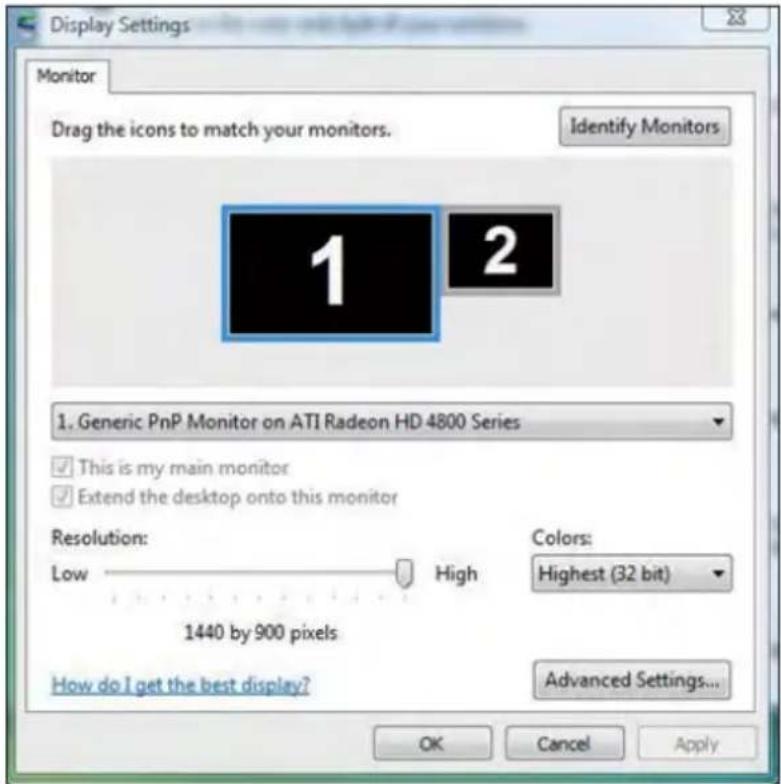

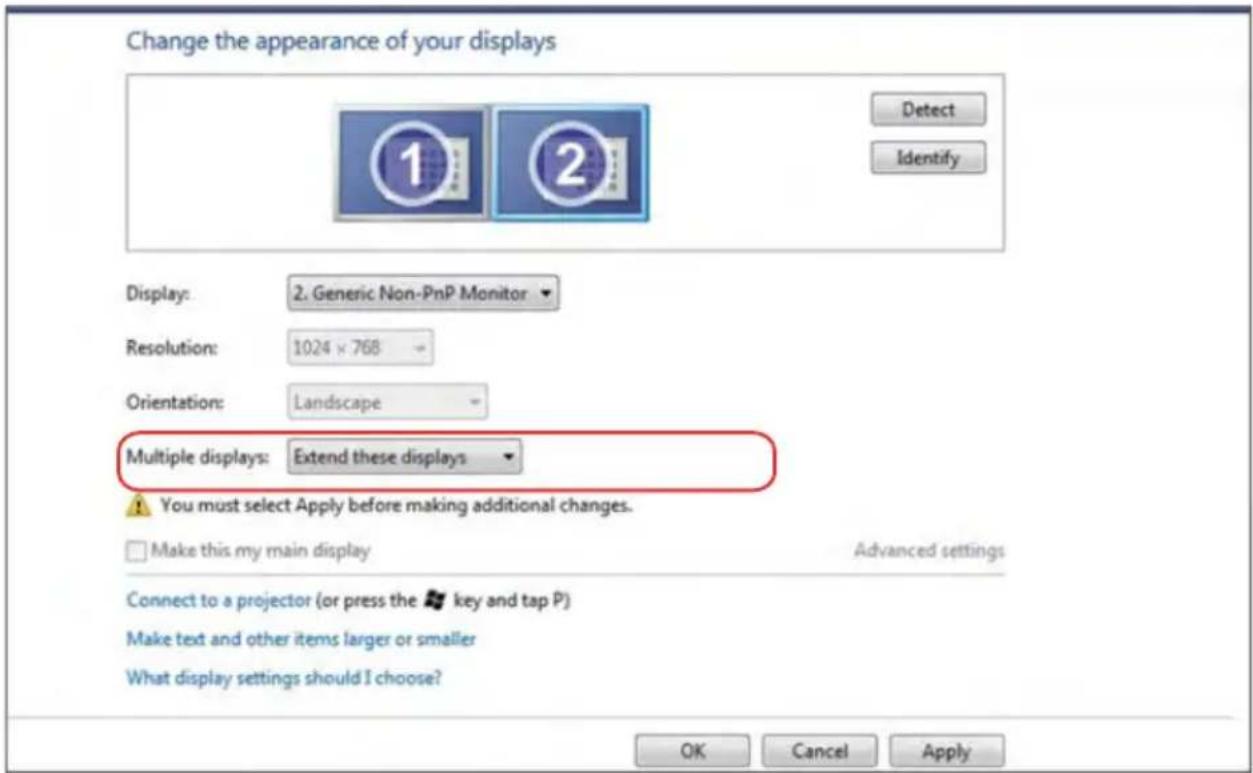

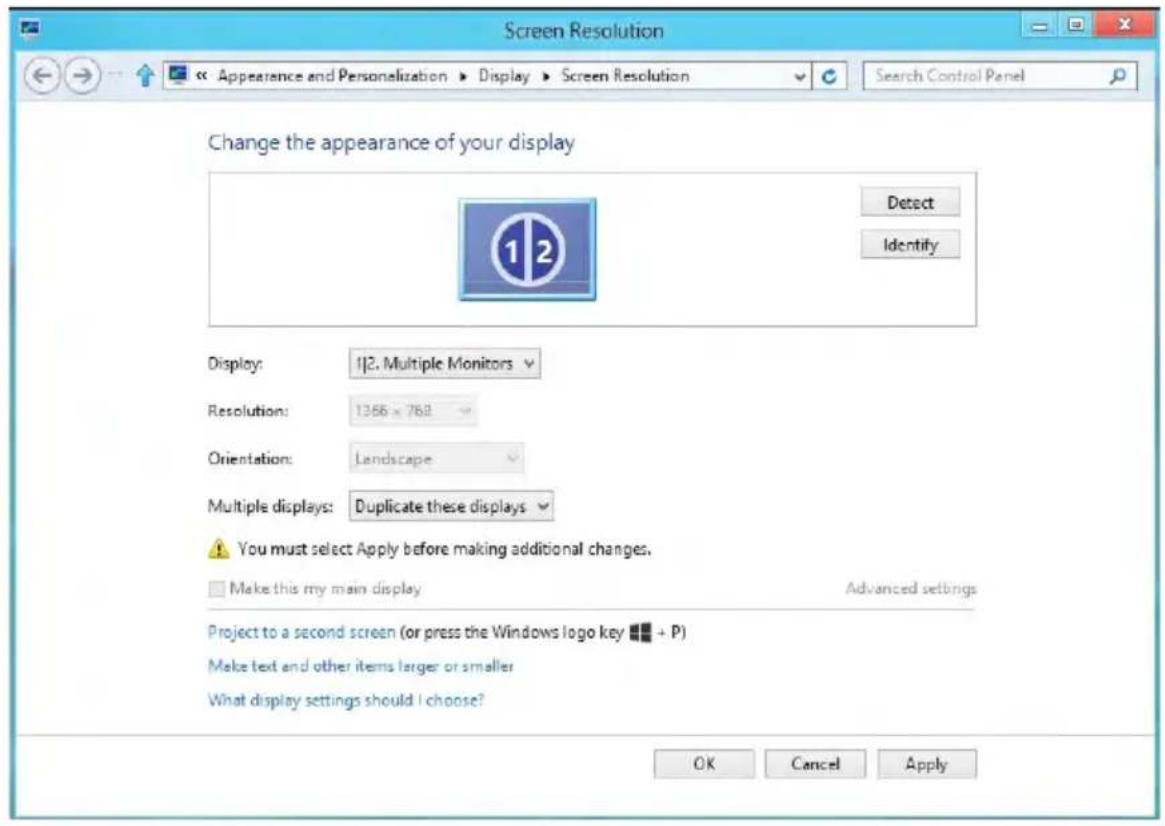

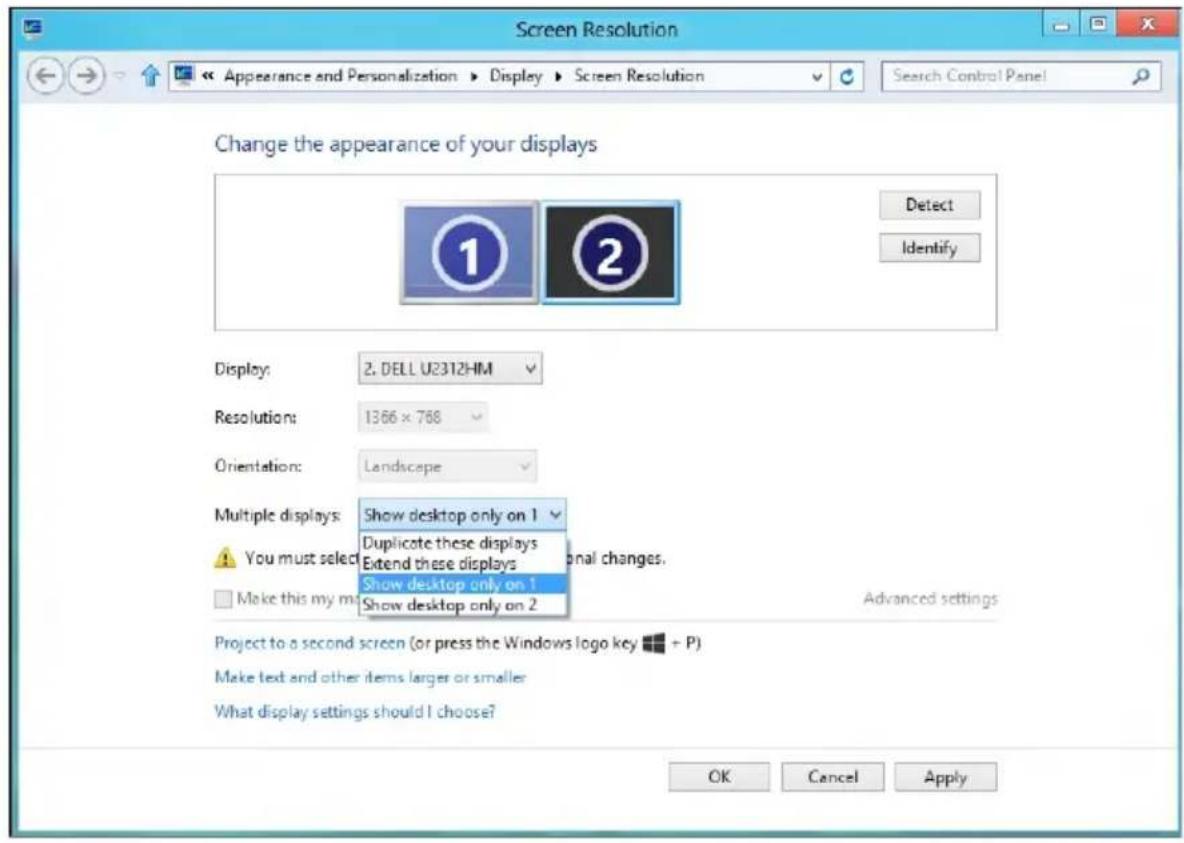

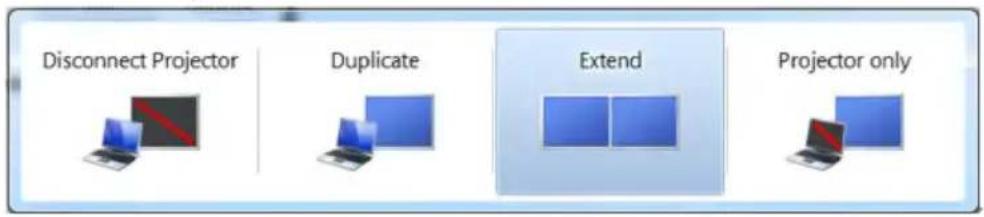

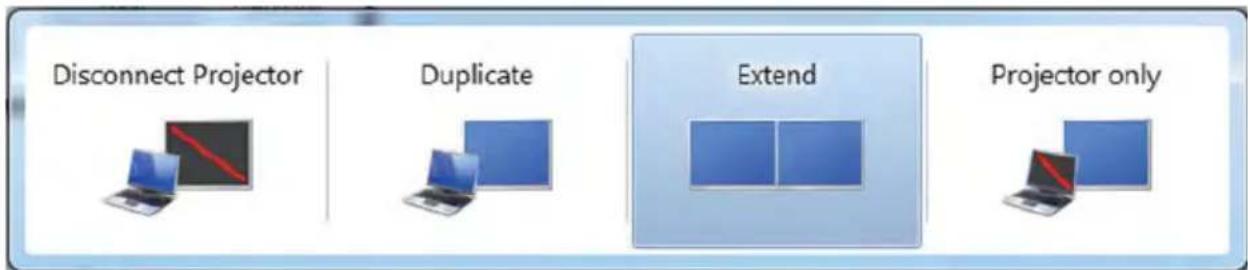

Vorgänge zur Einrichtung von zwei Monitoren unter Windows Vista® ,

Windows® 7, Windows® 8 oder Windows® 8.1. 69

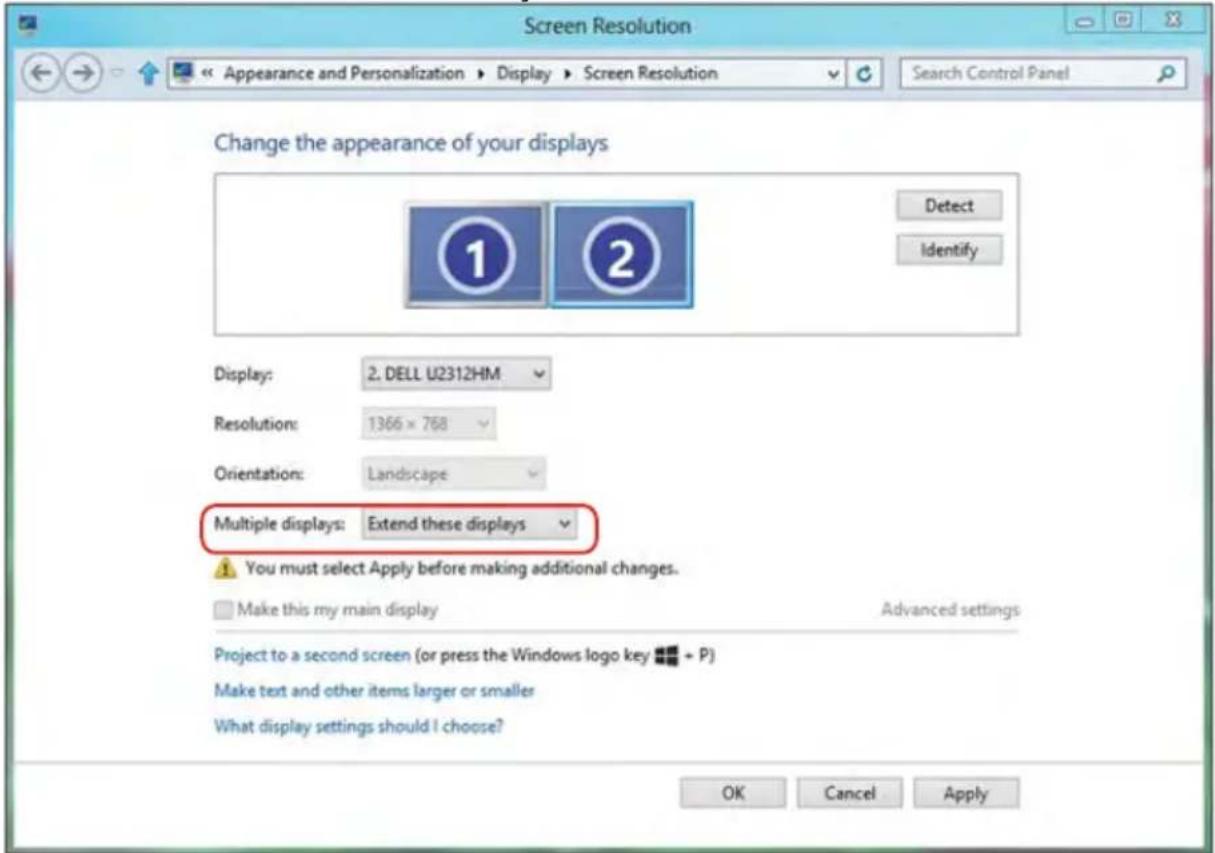

Anzeigestile für mehrere Monitore einstellen 75

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und Dell kontaktieren, falls etwas fehlen sollte.

NHINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

	• Monitor
	• Ständer
	• Standfuß
	• VESATM-Schraubenabdeckung
	• Netzkabel (variiert je nach Land)
	• DisplayPort-Kabel (E1916H / E1916He / E2016H / E2216H / E2316H / E2416H)
	• VGA-Kabel (beim E2316Hr)
	Datenträger mit Treibern und DokumentationSchnelleinrichtungsanleitungSicherheits- und Richtlinienhinweise

Produktmerkmale

Der Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2316Hr / E2416H -Flachbildschirm besitzt eine Aktivmatrix-Dünnfilmtransistor (TFT)-Flüssigkristallanzeige (LCD) sowie eine LED-Hintergrundbeleuchtung. Der Funktionsmerkmale des Monitors sind:

- E1916H / E1916He: 47,01 cm (18,51 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1366 x 768 sowie Vollbildunterstützung für niedrigere Auflösungen.

- E2016H: 49,41 cm (19,5 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1600 x 900 sowie Vollbildunterstützung für niedrigere Auflösungen.

- E2216H: 54,61 cm (21,5 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen.

- E2316H/E2316Hr: 58,42 cm (23,0 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen.

- E2416H: 60,97 cm (24,0 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen.

• Einstellbarer Neigungswinkel.

- Abnehmbarer Ständer und 100 mm VESA- (Video Electronics Standards Association) Montagelöcher für flexible Montagelösungen.

- Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

- On-Screen Display (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung.

- Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM) und die Produktdokumentation enthält.

• Dell Display Manager-Software

• ENERGY STAR-konform.

• Schlitz für Sicherheitsschloss.

• Asset-Management-Fähigkeit.

• E1916H / E1916He: EPEAT Sliver-konform

• E2016H / E2216H / E2316H / E2316Hr / E2416H: EPEAT Gold-konform.

• CECP (für China).

- RoHS-konform.

- E1916He / E2016H / E2216H / E2316H/E2316Hr / E2416H: TCO-zertifizierte Displays.

• Energy Gauge zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an.

- Analoge Verdunkelungssteuerung der Hintergrundbeleuchtung für flimmerfreie Anzeige.

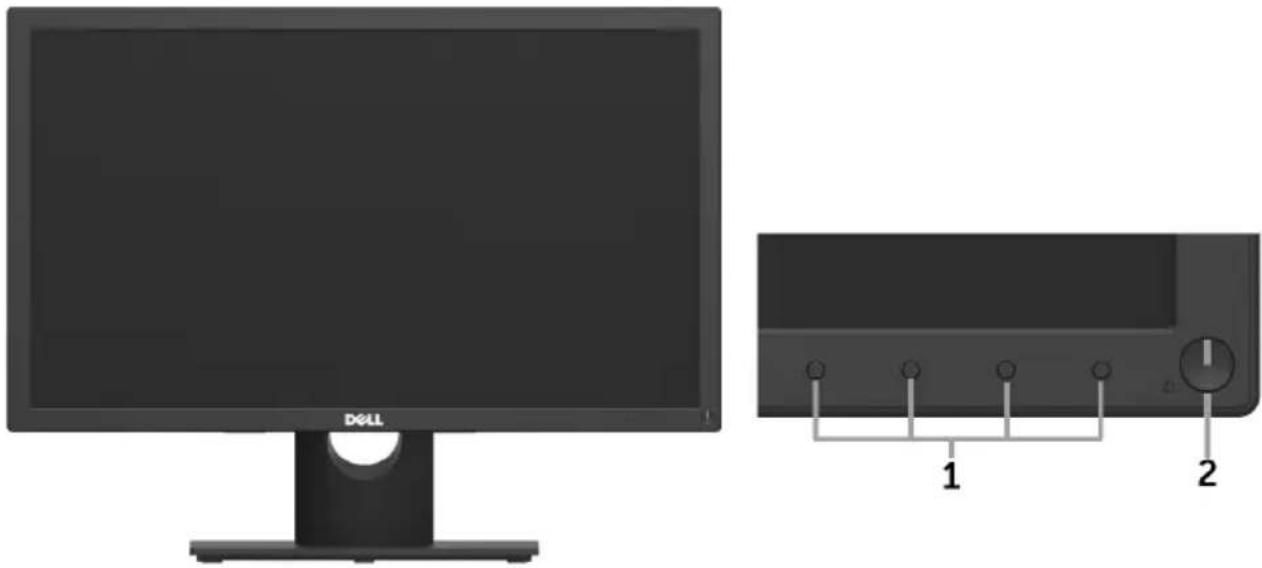

Übersicht über Einzelteile und Bedienelemente

Vorderseite

1. Funktionstasten (für weitere Informationen sieheMonitor bedienen)
2	Ein-/Austaste (mit LED-Anzeige)

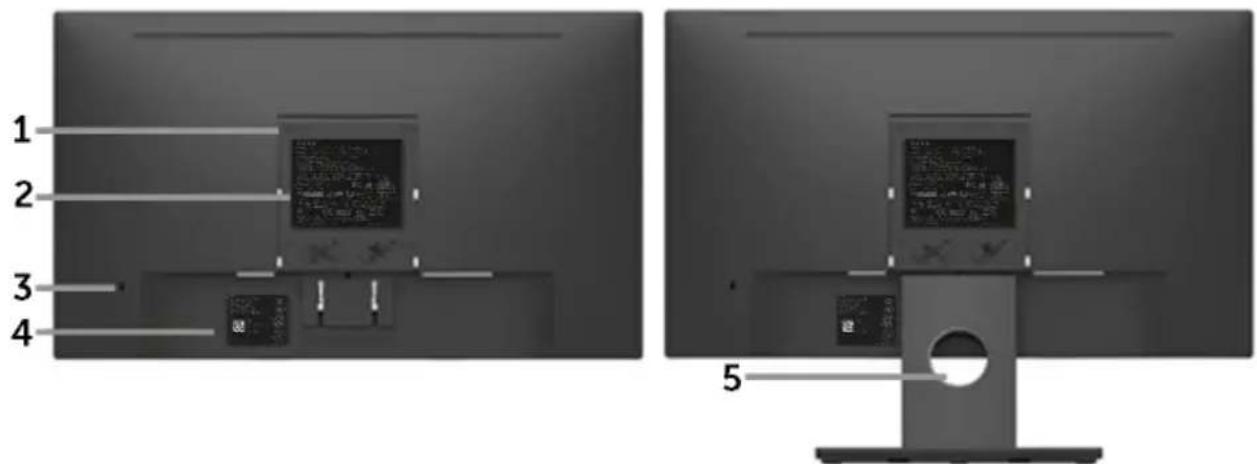

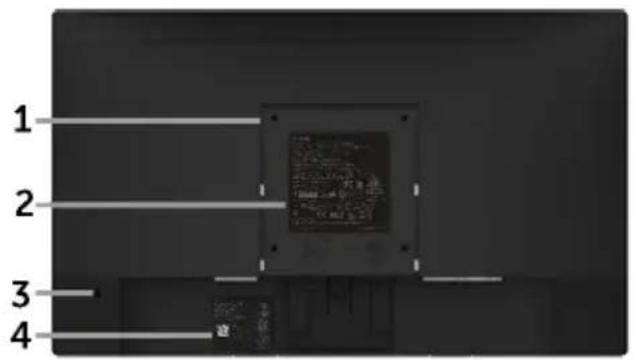

Rückseite

E1916H / E1916He / E2016H:

1 2 3 4

Rückansicht mit Monitorständer

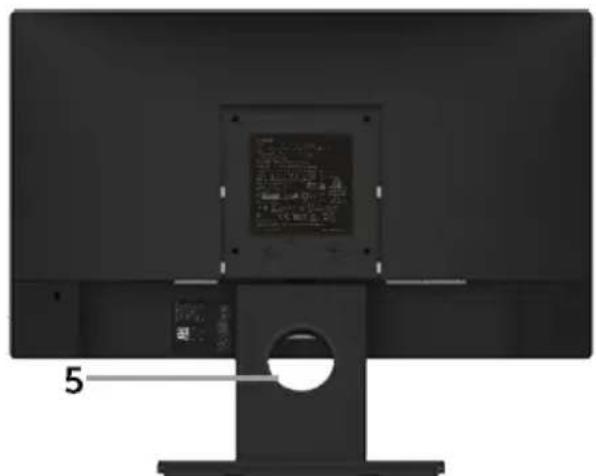

E2216H / E2316H / E2316Hr / E2416H:

1 2 3 4 5

Rückansicht mit Monitorständer

Nummer	Beschreibung Verwendung
1 VESA	-Montagelöcher (100 mm)	Zur Montage des Monitors.
2 Amtl	ches Leistungsschild Listet	die amtlichen Zulassungen auf.
3 Schlitz für Sicherheitsschloss		Sichert den Monitor mit dem Sicherheitsschloss (Sicherheitsschloss nicht inklusive).
4 Etikett mit Barcode-Seriennummer		Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen.
5 Kabel	verwaltungsschlitz Zum Organisieren der Kabel, indem Sie diese durch den Schlitz führen.

Ansicht von der Seite

Nummer	Beschreibung Verwendung
1 AC-	Netzanschluss Für den	Anschluss der Monitornetzleitung.
2 Dis	layport-Anschluss	Für den Anschluss Ihres Computers an den Monitor mit einem Displayport-Kabel.
3 VGA	-Anschluss Für den An	anschluss Ihres Computers an den Monitor mit einem VGA-Kabel.
4 Dell	-Soundbar-Montagehalterungen	Zum Anbringen der optionalen Dell-Soundbar.

Technische Daten des Monitors

Die folgenden Abschnitte informieren über die verschiedenen

Energieverwaltungsmodi und Pinbelegungen für die unterschiedlichen Anschlüsse Ihres Monitors.

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

E1916H / E1916He:

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 17	W (Maximum)**		14 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Leuchtet weiß	Weniger als 0,3 W
Ausschalten	-	-		Aus	Weniger als 0,3 W *

Energy Star	Stromverbrauch
Betriebsmodus	13,3 W ***

E2016H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Aktiv Weiß 19	W (Max	mum)**	15 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Leuchtet weiß	Weniger als 0,3 W
Ausschalten --		Aus		Weniger als 0,3 W	*

Energy Star	Stromverbrauch
Betriebsmodus	11 W ***

E2216H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 2	4 W (Maximum)**		18 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Leuchtet weiß	Weniger als 0,3 W
Ausschalten --		Aus		Weniger als 0,3 W	*

Energy Star	Stromverbrauch
Betriebsmodus	18,2 W ***

E2316H/E2316Hr

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 25 W (Maximum)**			20 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Leuchtet weiß	Weniger als 0,3 W
Ausschalten --		Aus		Weniger als 0,3 W	*

Energy Star	Stromverbrauch
Betriebsmodus	19,4 W ***

E2416H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 27 W (Max	mum)**		22 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Leuchtet weiß	Weniger als 0,3 W
Ausschalten --		Aus		Weniger als 0,3 W	*

Energy Star	Stromverbrauch
Betriebsmodus	16,3 W ***

Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, abgesehen von der Ein-/Austaste, blenden sich folgende Meldungen ein:

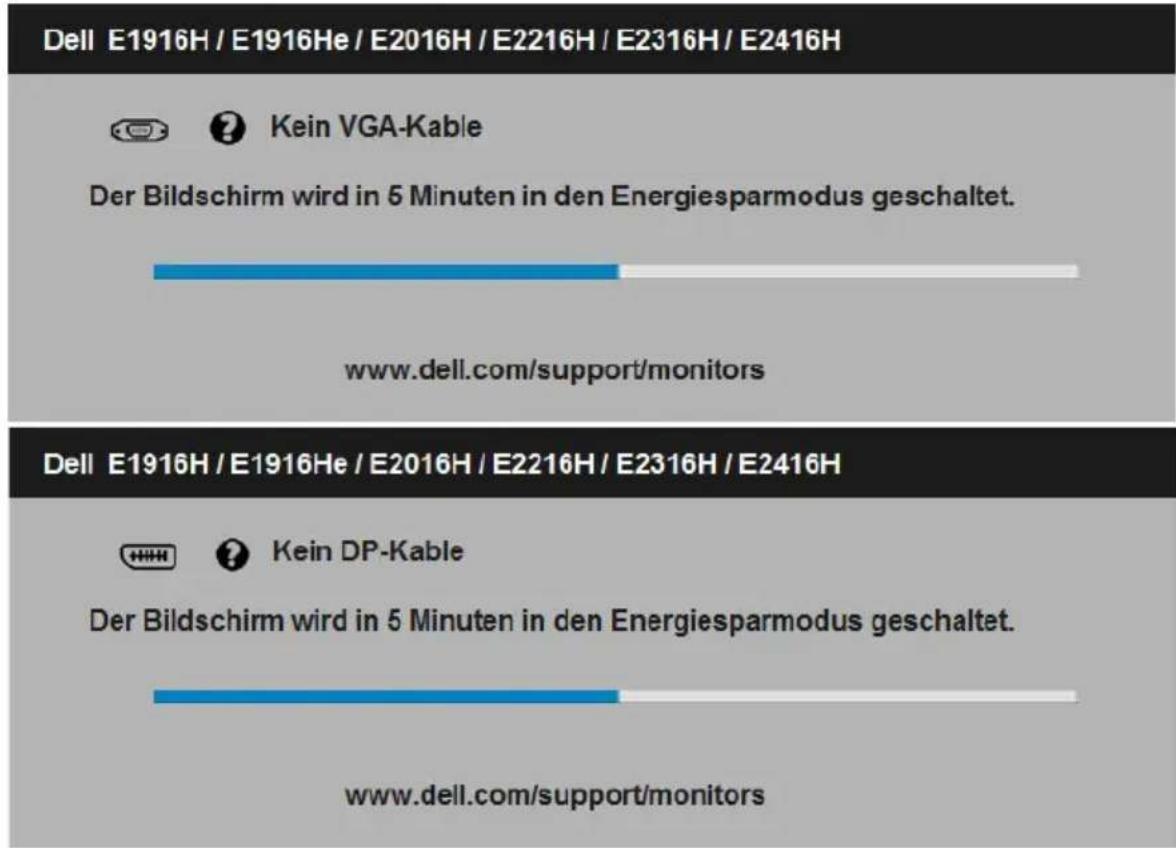

Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H

Es kommt kein Signal aus Ihrem Rechner.

Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.

Wenn kein Bild angezeigt wird, drücken Sie auf die Monitortaste und wählen Sie im Bildschirmmenü die richtige Eingangsquelle aus.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

HINWEIS: Der Dell-Monitor E1916H / E1916He / E2016H / E2216H / E2316H/ E2316Hr / E2416H ist ENERGY STAR®-konform.

* Ein Null-Stromverbrauch kann im abgeschalteten Modus nur erreicht werden, wenn Sie die Netzleitung vom Monitor abtrennen.
** Maximaler Stromverbrauch mit maximalen Luminanz- und Kontrast-Einstellungen.
*** Der Energieverbrauch (Betriebsmodus) wird bei 230 Volt / 50 Hz getestet.

Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach den von Ihnen bestellten Softwareprogrammen, Komponenten und Peripheriegeräten andere Werte aufweisen und wir verpflichten uns nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Pinbelegungen

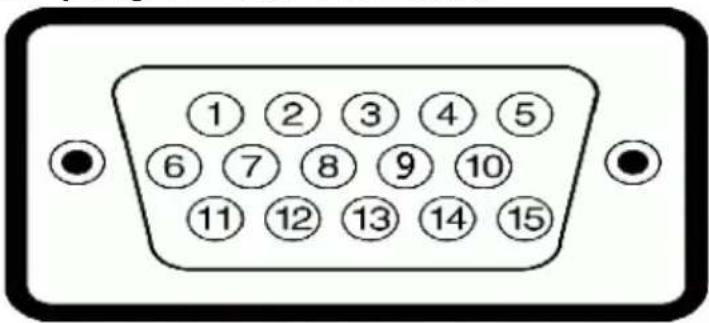

15-poliger D-Sub-Anschluss

①②③④⑤ ⑥⑦⑧⑨⑩ ⑪⑫⑬⑭⑮

Pin-Nummer	Monitorseite des 15-poligen Signalkabels
1 Video	- rot
2 Video	- grün
3 Video	- blau
4 Erde
5 Selbstest
6 Erde	- R
7 Erde	- G
8 Erde	- B
9 DDC	-5 V
10 Erde	- Sync
11 Erde
12 DDC	- Daten
13 H-Sync
14 V-Sync
15 DDC	- Takt

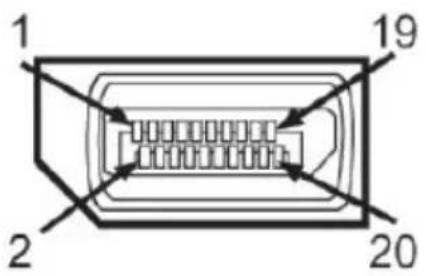

DisplayPort-Anschluss

1 19 2 20

Pin-Nummer	Monitorseite des 20-poligen Signalkabels
1 ML0(p)
2 Masse
3 ML0(n)
4 ML1(p)
5 Masse
6 ML1(n)
7 ML2(p)
8 Masse
9 ML2(n)
10 ML3(p)
11 Masse
12 ML3(n)
13 Masse
14 Masse
15 AUX(p)
16 Masse
17 AUX(n)
18 HPD
19 DP_PWR_Return
20 +3.3 V DP_PWR

Plug-and-Play-Fähigkeit

Sie können den Monitor an jedes Plug-and-Play-kompatibles System anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch. Falls erforderlich, können Sie andere Einstellungen wählen.

Technische Daten des Flachbildschirms

Modellnummer	E1916H / E1916He	E2016H E2216H
Bildschirmtyp	Aktivmatrix - TFT-LCD	Aktivmatrix - TFT-LCD	Aktivmatrix - TFT-LCD
Paneltyp TN TN TN
Sichtbares BildDiagonal	470,1 mm(18,51 Zoll)	494,1 ± 0,02 mm(19,5 ± 0,05 Zoll)	546,1 mm(21,5 Zoll)
Horizontaleraktiver Bereich	409,8 mm(16,13 Zoll)	432,0 ± 1,92 mm(17,0 ± 0,08 Zoll)	476,06 mm(18,74 Zoll)
Vertikaler aktiverBereich	230,4 mm (9,07 Zoll)	239,76 ± 3,42 mm(9,44 ± 0,13 Zoll)	267,79 mm(10,54 Zoll)
Bereich	94417,92 mm^2 (146,35 Zoll^2 )	102552,65 ± 1050 mm^2 (158,84+ 1,56 Zoll^2 )	127484,10 mm^2 (197,52 Zoll^2 )
Pixelabstand 0,30 x 0,30 mm		0,248 ± 0,022 x0,248 + 0,022 mm	0,248 x 0,248 mm
Sichtwinkel:Horizontal- 90° typisch 170° typisch 170° typischVertikal- 65° typisch 160° typisch 160° typisch
Leuchtdichte 200	cd/ m^2 (typisch) 250 cd	d/ m^2 (typisch) 250 cd	d/ m^2 (typisch)
Kontrastverhältnis	600 zu 1 (typisch)	1000 zu 1 (typisch)	1000 zu 1 (typisch)
Bildschirmbeschichtung	Blendfrei mit Hartbesch-ichtung 3H	Blendfrei mit Hartbesch-ichtung 3H	Blendfrei mit Hartbesch-ichtung 3H
Hintergrundbeleuchtung	LED-Lichtlei-stensystem	LED-Lichtlei-stensystem	LED-Lichtlei-stensystem
Ansprechzeit	5 ms typisch(weiß zu schwarz,schwarz zu weiß)	5 ms typisch(weiß zu schwarz,schwarz zu weiß)	5 ms typisch(weiß zu schwarz,schwarz zu weiß)
Farbtiefe	16,7 Mio. Farben	16,7 Mio. Farben	16,7 Mio. Farben

Farbskala 82 % (typisch) * 86 % (typisch) * 84 % (typisch) *

Modellnummer	E2316H/E2316Hr	E2416H
Bildschirmtyp	Aktivmatrix - TFT-LCD	Aktivmatrix - TFT-LCD
Paneltyp TN TN
Sichtbares BildDiagonalHorizontaleraktiver BereichVertikaler aktiverBereichBereich	584,2 mm(23,0 Zoll)509,18 mm(20,05 Zoll)286,42 mm(11,28 Zoll)145839,34 mm^2 (226,16 Zoll^2 )	609,7 mm(24,0 Zoll)531,36 mm(20,91 Zoll)298,89 mm(11,77 Zoll)158818,19 mm^2 (246,11 Zoll^2 )
Pixelabstand 0,265 x 0,265 mm		0,27675 x 0,27675 mm
Sichtwinkel:Horizontal- 170° typisch 170° typischVertikal- 160° typisch 160° typisch
Leuchtdichte 250	cd/ m^2 (typisch) 250	cd/ m^2 (typisch)
Kontrastverhältnis	1000 zu 1 (typisch)	1000 zu 1 (typisch)
Bildschirmbeschichtung	Blendfrei mit Hartbesch-ichtung 3H	Blendfrei mit Hartbesch-ichtung 3H
Hintergrundbeleuchtung	LED-Lichtlei-stensystem	LED-Lichtlei-stensystem
Ansprechzeit	5 ms typisch (weiß zu schwarz, schwarz zu weiß)	5 ms typisch (weiß zu schwarz, schwarz zu weiß)
Farbtiefe	16,7 Mio. Farben	16,7 Mio. Farben
Farbskala 83 % (typisch) ** 86 % (typisch) *

** E1916H / E1916He -Farbskala (typisch) basiert auf den Teststandards CIE1976 (82 %) und CIE1931 (72 %). E2016H / E2416H-Farbskala (typisch) basiert auf den Teststandards CIE1976 (86 %) und CIE1931 (72 %). E2216H-Farbskala (typisch) basiert auf den Teststandards CIE1976 (84 %) und CIE1931 (72 %). E2316H/E2316Hr-Farbskala (typisch) basiert auf den Teststandards CIE1976 (83 %) und CIE1931 (72 %).

Auflösungsspezifikationen

Modellnummer	E1916H / E1916He	E2016H	E2216H / E2316H / E2316Hr / E2416H
AbtastbereichHorizontal- 30 kHz bis 83 kHz (automatisch)Vertical- 56 Hz bis 76 Hz (automatisch)
Maximal voreingestellte Auflösung	1366 x 768 bei 60 Hz	1600 x 900 bei 60 Hz	1920 x 1080 bei 60 Hz

Elektrische Spezifikationen

Modellnummer E1916	H / E1916He / E2216H / E2316H / E2316Hr	E2016H / E2416H
Videoeingangssignale •	Analoges RGB: 0,7 Volt ± 5 %, 75 OhmEingangsimpedanzDisplayPort, 600 mV je differentieller Leitung, positive Polarität bei 50 Ohm Eingangsimpedanz
Synchronisierung der Eingangssignale	Separate horizontale und vertikale Synchronisierung, polaritätsfreier TTL-Level, SOG (Composite, Sync-on-Green)
AC-Eingangsspannung / Frequenz / Strom	100 V bis 240 VWechselspannung / 50 Hz oder 60 Hz ± 3 Hz/1,0 A (typisch)	100 V bis 240 VWechselspannung / 50 Hz oder 60 Hz ± 3 Hz/0,8 A (typisch)
Einschaltstrom 120 V: 30	A (max.)240 V: 60 A (max.)

Voreingestellte Anzeigemodi

Die folgende Tabelle listet die voreingestellten Modi auf, für denen Dell Bildgröße und Zentrierung garantiert:

E1916H / E1916He:

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/vertikal)
VESA, 720 x 400 31	5 70,1 28,3 -/+
VESA, 640 x 480 31	5 59,9	25,2	-/-
VESA, 640 x 480	37,5 75,0 31,5		-/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46	9 75,0 49,5 +/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0 75,0 78,8	+/+
VESA, 1280 x 1024	80,0 75,0 135,0	+/+
VESA, 1366 x 768	47,7 59,8	85,5 +/+

E2016H:

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400	31,5	70,1 28,3	-/+
VESA, 640 x 480 31,5	59,9	25,2 -/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46,9	75,0	49,5 +/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768 60,0	75,0	78,8 +/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+
VESA, 1600 x 900	60,0	60,0	108,0	+/+

E2216H / E2316H / E2316Hr / E2416H:

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400	31,5	70,1 28,3	-/+
VESA, 640 x 480 31,5	59,9	25,2 -/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600 46,9	75,0	49,5 +/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768 60,0	75,0	78,8 +/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+
VESA, 1600 x 900	60,0	60,0	108,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5 +/+

Physikalische Eigenschaften

Die folgende Tabelle listet die physikalischen Eigenschaften des Monitors auf:

Modellnummer E19	16H /E1916He	E2016H E2216H
Anschlusstyp 15-polig,	D-Sub (schwarzer Anschluss);DisplayPort: Schwarzer Anschluss
Signalkabeltyp	VGA (Kabel nicht inklusive)DisplayPort
Abmessungen: (mit Ständer)
Höhe	359,0 mm(14,13 Zoll)	368,9 mm (maximum)(14,52 Zoll (maximum))	396,7 mm(15,62 Zoll)
Breite	445,4 mm(17,54 Zoll)	471,5 mm (maximum)(18,56 Zoll (maximum))	512,2 mm(20,17 Zoll)
Tiefe	167,0 mm(6,57 Zoll)	167,0 mm(6,57 Zoll)	180,0 mm(7,09 Zoll)
Abmessungen:(ohne Ständer)
Höhe 266,0 mm	(10,47 Zoll)	275,4 mm (maximum)(10,84 Zoll (maximum))	303,7 mm(11,96 Zoll)
Breite	445,4 mm(17,54 Zoll)	471,5 mm (maximum)(18,56 Zoll (maximum))	512,2 mm(20,17 Zoll)
Tiefe	51,5 mm(2,03 Zoll)	51,5 mm(2,03 Zoll)	50,5 mm(1,99 Zoll)
Ständermaß:Höhe 156,0 mm	(6,14 Zoll)	156,0 mm(6,14 Zoll)	177,0 mm(6,97 Zoll)
Breite 220,0 mm	(8,66 Zoll)	220,0 mm(8,66 Zoll)	250,0 mm(9,84 Zoll)
Tiefe 167,0 mm	(6,57 Zoll)	167,0 mm(6,57 Zoll)	180,0 mm(7,09 Zoll)
Gewicht:Gewicht mit Verpackung	3,60 kg 4,11 kg	4,85 kg
Gewicht mit Ständereinheit und Kabeln	3,0 kg 2,92 kg	3,63 kg
Gewicht ohne Ständereinheit (für eventuelle Wand- oder VESA-Montage - ohne Kabel)	2,26 kg 2,22 kg	2,84 kg

Modellnummer E23	16H/E2316Hr E2416	H
Anschlusstyp 15-polig	D-Sub (schwarzer Anschluss);DisplayPort: Schwarzer Anschluss
Signalkabeltyp	VGA (Kabel nur bei E2316Hr inklusive)DisplayPort (Kabel nicht bei E2316Hr inklusive)
Abmessungen: (mit Ständer)
Höhe	415,0 mm(16,34 Zoll)	427,58 mm(16,83 Zoll)
Breite	544,8 mm(21,45 Zoll)	566,96 mm(22,32 Zoll)
Tiefe	180,0 mm(7,09 Zoll)	180,0 mm(7,09 Zoll)
Abmessungen:(ohne Ständer)
Höhe 322,0 mm	(12,68 Zoll)	334,58 mm(13,17 Zoll)
Breite 544,8 mm	(21,45 Zoll)	566,96 mm(22,32 Zoll)
Tiefe	50,5 mm(1,99 Zoll)	50,5 mm(1,99 Zoll)
Ständermaß:Höhe 177,0 mm	(6,97 Zoll)	177,0 mm(6,97 Zoll)
Breite 250,0 mm	(9,84 Zoll)	250,0 mm(9,84 Zoll)
Tiefe 180,0 mm	(7,09 Zoll)	180,0 mm(7,09 Zoll)
Gewicht:Gewicht mit Verpackung	5,09 kg 5,23 kg
Gewicht mit Ständereinheit und Kabeln	3,77 kg 3,84 kg
Gewicht ohne Ständereinheit (für eventuelle Wand- oder VESA-Montage - ohne Kabel)	2,98 kg 2,91 kg
Gewicht der Ständereinheit	0,52 kg 0,69 kg

Umweltbezogene Eigenschaften

Die folgende Tabelle listet die umweltbezogenen Bedingungen für Ihren Monitor auf:

Modellnummer E1916H	/ E1916He E2016H
TemperaturBetriebNicht im Betrieb	0 °C bis 40 °C (32 °F bis 104 °FLagerung: -20 °C bis 60 °C (-4 °F bis 140 °FTransport: -20 °C bis 60 °C (-4 °F bis 140 °F)
LuftfeuchteBetriebNicht im Betrieb	10 % bis 80 % (nicht kondensierend)Lagerung: 5 % bis 90 % (nicht kondensierend)Transport: 5 % bis 90 % (nicht kondensierend)
HöheBetriebNicht im Betrieb	5000 m (16404 Fuß) max.12191 m (40000 Fuß) max.
Wärmeableitung 58,0 BTU/h	h (maximum)47,8 BTU/hour (typical)	64,83 BTU/h (maximum)51,18 BTU/h (typisch)

Modellnummer E2216H	E2316H/	E2316Hr	E2416H
Temperatur
Betrieb	0 °C bis 40 °C (32 °F bis 104 °F)
Nicht im Betrieb	Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)
	Transport: -20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchte
Betrieb	10 % bis 80 % (nicht kondensierend)
Nicht im Betrieb	Lagerung: 5 % bis 90 % (nicht kondensierend)
	Transport: 5 % bis 90 % (nicht kondensierend)
Höhe
Betrieb	5000 m (16404 Fuß) max.
Nicht im Betrieb	12191 m (40000 Fuß) max.
Wärmeableitung 81,9 BTU/h	(maximum)	85,3 BTU/h(maximum)	92,1 BTU/h(maximum)
	61,4 BTU/h(typisch)	68,3 BTU/h(typisch)	75,1 BTU/h(typisch)

Qualitätsrichtlinie für LCD-Monitor & Pixel

Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Das sichtbare Ergebnis ist ein fixierter Pixel, der als extrem dunkel oder hell verfärbter Punkt erscheint. Wenn der Pixel dauerhaft leuchtet, wird dies als „heller Punkt“ bezeichnet. Wenn der Pixel dauerhaft schwarz ist, wird dies als „dunkler Punkt“ bezeichnet.

In fast allen Fällen sind diese fixierten Pixel nur schwer zu erkennen und beeinträchtigen nicht die Qualität oder Tauglichkeit des Bildschirms. Eine Anzeige mit 1 bis 5 fixierten Pixeln wird als normal und im Rahmen von wettbewerblichen Standards angesehen. Weitere Informationen finden Sie auf der Dell Support-Site unter:

Leitfaden für die Wartung

Monitor pflegen

△ ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.
△ ACHTUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie die Kunststoffteile mit einem leicht angefeuchteten, warmen Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Kunststoff hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg. Dieses weiße Pulver tritt während des Transports Ihres Monitors auf.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.

Ihren Monitor einrichten

Ständer anbringen

HINWEIS: Der Standfuß ist bei Werksauslieferung nicht am Monitor angebracht.

1. Befestigen Sie den Ständer am Standfuß.

a. Stellen Sie den Standfuß des Monitors auf einen stabilen Tisch.
b. Setzen Sie das Monitorständerteil richtig ausgerichtet auf dem Standfuß ab, bis es einrastet.
c. Ziehen Sie die Schraube an der Basis fest.

1. Bringen Sie die Ständereinheit am Monitor an:

E1916H/E1916He/E2016H E2216H/E2316H/E2316Hr/E2416H

a. Legen Sie den Monitor nahe der Tischkante auf ein weiches Tuch oder Polster.
b. Richten Sie die Ständerhalterung mit der Rille am Monitor aus.
c. Führen Sie die Halterung in den Monitor ein, bis sie einrastet.

Ihren Monitor anschließen

WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise.

So schließen Sie Ihren Monitor an den Computer an:

1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab.

2. Verbinden Sie das schwarze VGA- oder DisplayPort-Kabel mit dem entsprechenden Videoanschluss an der Rückseite Ihres Computers. Verwenden Sie nicht alle Kabel gleichzeitig. Nutzen Sie nur dann alle Kabel, wenn sie mit verschiedenen Computern mit geeigneten Videosystemen verbunden sind.

VGA-Kabel anschließen

DisplayPort-Kabel anschließen

HINWEIS: Die Abbild ungen dienen nur der Veranschaulichung. Es kann am Computer anders aussehen.

Ihre Kabel organisieren

Nach Anbringen aller erforderlichen Kabel an Ihrem Monitor und Computer (siehe Ihren Monitor anschließen), organisieren Sie sämtliche Kabel wie oben gezeigt.

Monitorständer abnehmen

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer gekauft wird, bitte die Aufstellungsanweisungen in der zugehörigen Anleitung beachten.

1. Entfernen Sie die VESA-Abdeckung.

a. Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem weichen Tuch oder Polster.

b. Entfernen Sie die VESA-Abdeckung vom Monitor, indem Sie sie von beiden Seiten gleichzeitig anheben.

1. Entfernen Sie die Ständerbaugruppe vom Monitor.

a. Drücken Sie mit einem langen Schraubendreher gegen den Freigaberiegel in ein Loch direkt oberhalb des Ständers.

b. Sobald der Riegel gelöst ist, nehmen Sie den Ständer vom Monitor ab.

Wandmontage (Option)

(Schraubengröße: M4 x 10 mm).

Beachten Sie die Anweisungen, die dem VESA-kompatiblen Montageset beigelegt sind.

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch.

2. Entfernen Sie den Ständer.

3. Entfernen Sie die vier Schrauben zum Festhalten der Kunststoffabdeckung mit einem Schraubendreher.

4. Befestigen Sie die Montagehalterung vom Wandmontageset am LCD.

5. Montieren Sie das LCD gemäß den Anweisungen, die dem Montageset beigelegt sind, an der Wand.

INWEIS: Nur für die Verwendung mit einer UL-gelisteten Wandmontage-halterung mit einer Gewichts-/Lasttragkraft von mindestens 2.26 kg (E1916H/E1916He)/2.22kg (E2016H)/2.84 kg (E2216H)/2.98 kg (E2316H/E2316Hr)/2.91 kg (E2416H) vorgesehen.

Monitor bedienen

Monitor einschalten

Drücken Sie zum Einschalten des Monitors die 🔊Taste.

Regler an der Frontblende verwenden

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

A B C D

Tasten an der Frontblende			Beschreibung
A	Voreingestellte Modi		Wählen Sie mit der Voreingestellte Modi-Taste aus einer Liste voreingestellter Farbmodi aus. Siehe On-Screen Display-Menü (OSD-Menü) verwenden.
B	Helligkeit / Kontrast		Mit der Helligkeit- / Kontrast-Taste erhalten Sie einen direkten Zugriff auf das „Helligkeit“- und „Kontrast“-Steuerungsmenü.
C	Menü		Mit der Menü-Taste öffnen Sie das On-Screen Display (OSD).
D	Verlassen		Drücken Sie die Verlassen-Taste, um das Menü und die Untermenüs des On-Screen Displays (OSD) zu beenden.

Tasten an der Frontblende

A B C D

Tasten an der Frontblende		Beschreibung
A	Aufwärts	Passen Sie die Optionen im OSD-Menü mit der Aufwärts-Taste an (Werte erhöhen).
B	Abwärts	Passen Sie die Optionen im OSD-Menü mit der Abwärts-Taste an (Werte verringern).
C	OK	Bestätigen Sie Ihre Auswahl mit der OK-Taste.
D	Zurück	Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.

On-Screen Display-Menü (OSD-Menü) verwenden

Menüsystem aufrufen

HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem anderen Menü fortfahren oder das OSD-Menü beenden, speichert der Monitor automatisch diese Änderungen. Die Änderungen werden auch gespeichert, wenn Sie Einstellungen ändern und dann solange warten, bis sich das OSD-Menü ausblendet.

1. Drücken Sie die 📄-Taste, um das OSD-Menü zu öffnen und das Hauptmenü anzuzeigen.

Hauptmenü

HINWEIS: Die Option Auto-Anpassung ist nur verfügbar, wenn Sie einen analogen Anschluss (VGA) verwenden.

1. Mit und schalten Sie zwischen den Optionen im Menü hin und her. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben.
2. Drücken Sie zur Wahl der hervorgehobenen Menüoption erneut die →-Taste.
3. Wählen Sie mit ⬆ - und √Tasten den gewünschten Parameter aus.
4. Drücken Sie zum Aufruf des Schiebereglers die Taste und nehmen Sie dann Ihre Änderungen mit der Taste oder entsprechend den Anzeigen im Menü vor.
5. Mit ☑ kehren Sie zum vorherigen Menü zurück, ohne die aktuellen Einstellungen zu übernehmen, oder drücken Sie ☑, um die Einstellungen zu übernehmen und zum vorherigen Menü zurückzukehren.

Die nachstehende Tabelle listet alle OSD-Menüoptionen und ihre Funktionen auf.

Symbol	Menü und Untermenüs	Beschreibung
	Energieverbrauch	Dieses Instrument zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an.
	Helligkeit / Kontrast	Use the Brightness and Contrast menu to adjust the Brightness/Contrast.
	Helligkeit Hier können Sie die Helligkeit bzw. Luminanz der Hintergrundbeleuchtung anpassen.Mit der ▲-Taste erhöhen und mit der ▼Taste verringern Sie die Helligkeit (min. 0 ~ max. 100).
	Kontrast Hier können Sie den Kontrast bzw. den Grad der Abweichung zwischen dunklen und hellen Bereichen auf dem Monitorbildschirm anpassen. Passen Sie zuerst die Helligkeit an und stellen Sie den Kontrast nur ein, wenn weitere Anpassungen erforderlich sind.Mit der ▲-Taste erhöhen und mit der ▼Taste verringern Sie den Kontrast (min. 0 ~ max. 100).

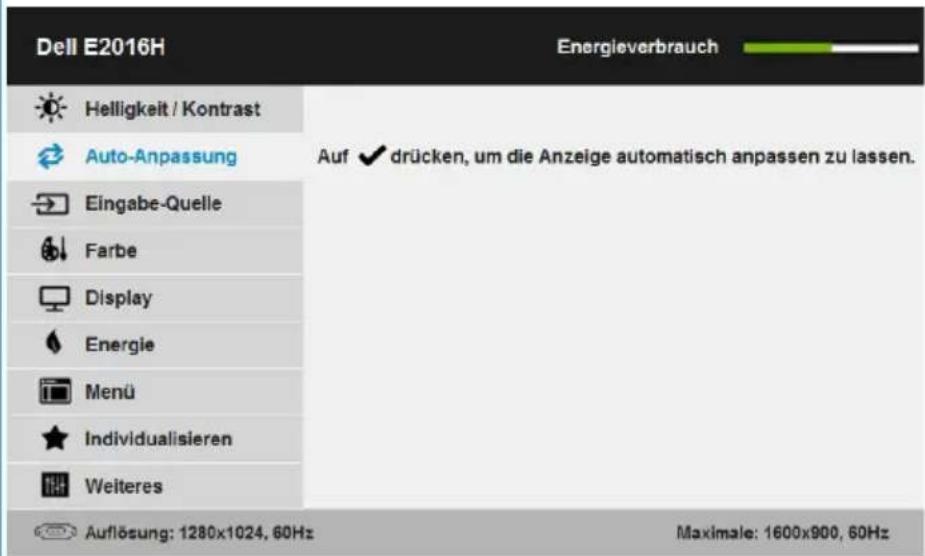

Auto- Anpassung

Hiermit aktivieren Sie die automatische Einrichtung und Anpassung des Menüs.

Dell E1916H / E1916He Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auf ✓ drücken, um die Anzeige automatisch anpassen zu lassen. Auflösung: 800x600, 60Hz Maximale: 1366x758, 60Hz

Dell E2016H Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auf ✓ drücken, um die Anzeige automatisch anpassen zu lassen. Auflösung: 1280x1024, 60Hz Maximale: 1600x900, 60Hz

Dell E2216H / E2316H / E2416H Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Auf ✓ drücken, um die Anzeige automatisch anpassen zu lassen. Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1280x1024, 60Hz Maximale: 1920x1080, 60Hz Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Autoeinstellung Wird Vorgenommen... Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt (grob) und Phase (fein) unter Anzeigeeinstellungen weiter einstellen. HINWEIS: Es findet keine Auto-Anpassung statt, wenn es beim Drücken der Taste keine aktiven Videoeingangssignale gibt oder keine Kabel angeschlossen sind. Diese Option ist nur verfügbar, wenn Sie einen analogen Anschluss (VGA) verwenden.

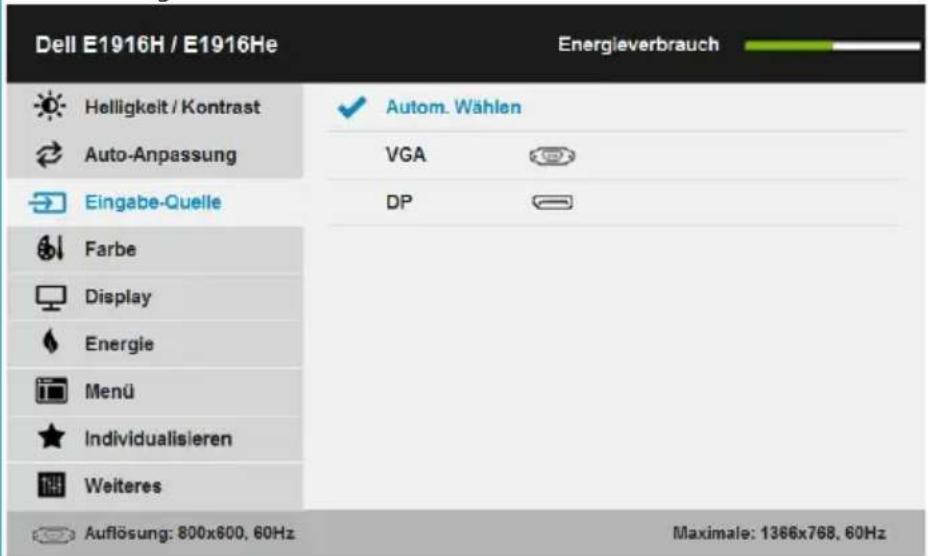

Eingabe-Quelle

Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind.

Dell E1916H / E1916He Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 800x600, 60Hz Autom. Wählen VGA DP Maximale: 1366x768, 60Hz

Dell E2016H Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1280x1024, 80Hz Autom. Wählen VGA DP Maximale: 1600x900, 60Hz

		Dell E2216H / E2316H / E2416HEnergieverbrauch
		Helligkeit / KontrastAuto-AnpassungEingabe-QuelleFarbeDisplayEnergieMenüIndividualisierenWeiteresAuflösung: 1280x1024, 60HzMaximale: 1920x1080, 60Hz
	Autom. Wählen	Wählen Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen.
	VGA	Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden. Drücken Sie zur Auswahl der VGA-Eingangsquelle
	DP Wählen Sie den DP-Eingang, wenn Sie den digitalen Anschluss (Displayport) verwenden. Drücken Sie zur Auswahl der DP-Eingangsquelle
	Farbe	Nutzen Sie das Farbe-Menü zur Anpassung der Farbeinstellungen des Monitors.
		Dell E1916H / E1916HeEnergieverbrauch
		Helligkeit / KontrastAuto-AnpassungEingabe-QuelleFarbeDisplayEnergieMenüIndividualisierenWeiteresAuflösung: 800x600, 60HzMaximale: 1366x768, 60Hz

		Dell E2016H		Energieverbrauch
		Helligkeit / Kontrast	Eingangsfarbformat	RGB

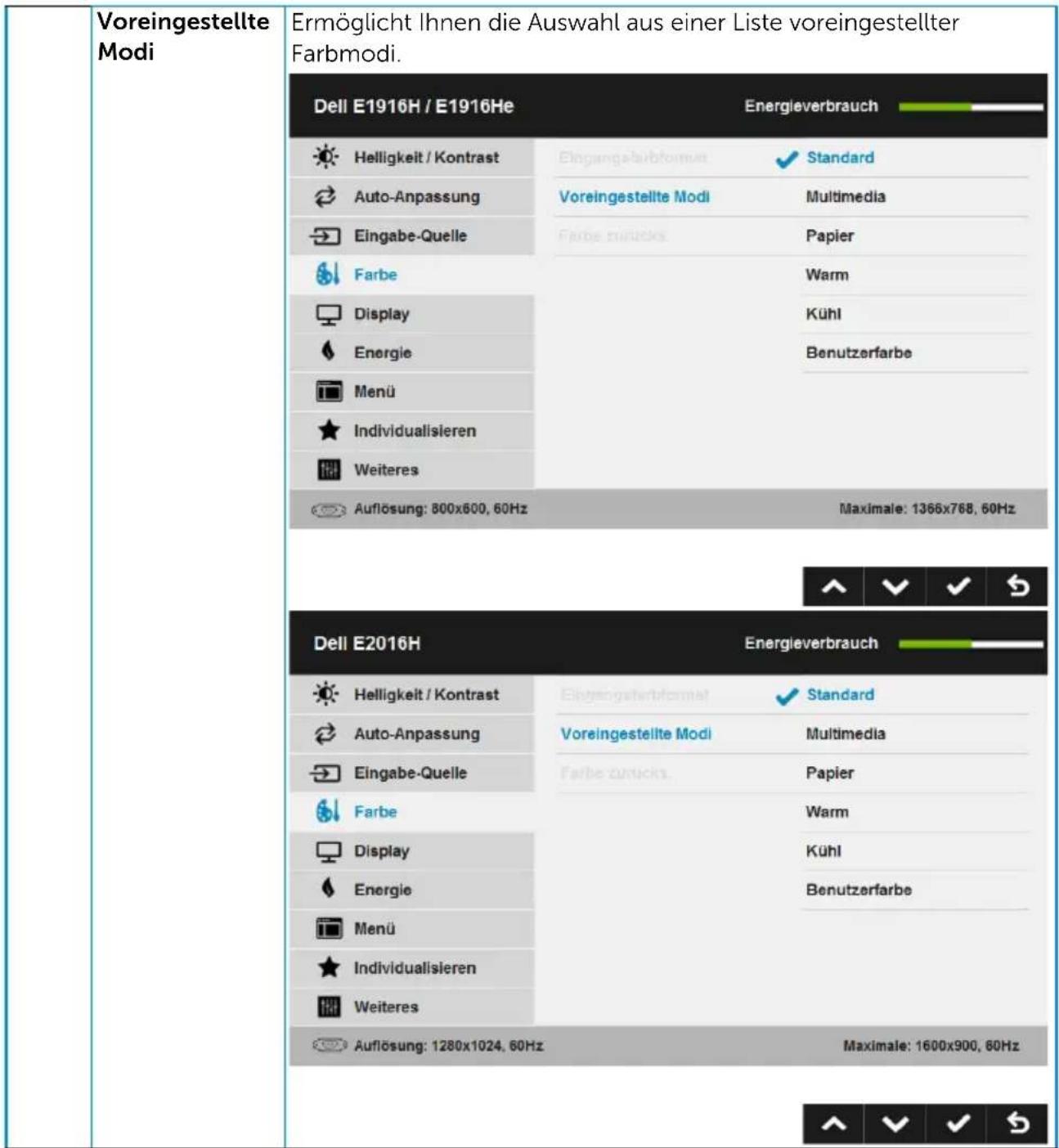

		Auto-Anpassung	Voreingestellte Modi	Standard
		Eingabe-Quelle	Farbe zurücks.
		Farbe
		Display
		Energie
		Menü
		Individualisieren
		Weiteres
		Auflösung: 1280x1024, 60Hz		Maximale: 1600x900, 60Hz
		Dell E2216H / E2316H / E2416H		Energieverbrauch
		Helligkeit / Kontrast	Eingangsfarbformat	RGB
		Auto-Anpassung	Voreingestellte Modi	Standard
		Eingabe-Quelle	Farbe zurücks.
		Farbe
		Display
		Energie
		Menü
		Individualisieren
		Weiteres
		Auflösung: 1280x1024, 60Hz		Maximale: 1920x1080, 60Hz
	Eingangsfarbformat	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: • RGB: Wahlen Sie diese Option, wenn Ihr Monitor über den DP-Adapter an einen Computer oder DVD-Player angeschlossen ist. • YPbPr: Wahlen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.

		Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.Multimedia: Lädt Farbeinstellungen, die für Multimedia-Anwendungen am geeignetsten sind.Papier: Lädt optimale Helligkeits- und Schärfeeinstellungen für eine Textanzeige. Simuliert einen Papierhintergrund für Text ohne Beeinträchtigung von Farbbildern. Betrifft nur das RGB-Eingangsformat.Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.AngepassteFarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten und und erstellen Sie Ihren eigenen voreingestellten Farbmodus.
	Farbezurücks. Setzt	die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

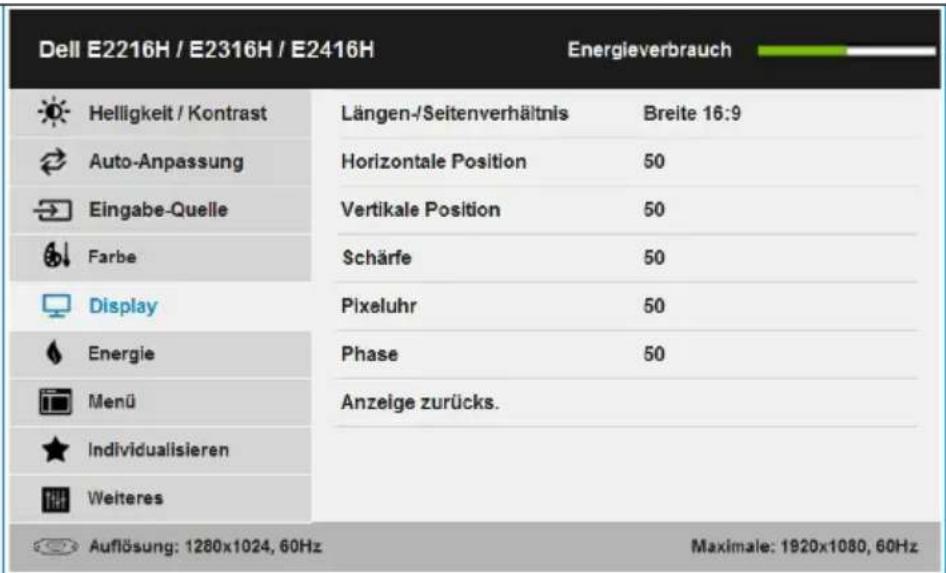

	Display	Nutzen Sie das Anzeige-Menü zur Anpassung der Anzeigeeinstellungen des Monitors.
		Dell E1916H / E1916He		Energieverbrauch
		Helligkeit / Kontrast	Längen-/Seitenverhältnis	Breite 16:9
		Auto-Anpassung	Horizontale Position	50
		Eingabe-Quelle	Vertikale Position	60
		Farbe	Schärfe	50
		Display	Pixeluhr	50
		Energie	Phase	50
		Menü	Anzeige zurücks.
		Individualisieren
		Weiteres
		Auflösung: 800x600, 60Hz		Maximale: 1366x768, 60Hz
		Dell E2016H		Energieverbrauch
		Helligkeit / Kontrast	Längen-/Seitenverhältnis	Breite 16:9
		Auto-Anpassung	Horizontale Position	50
		Eingabe-Quelle	Vertikale Position	50
		Farbe	Schärfe	50
		Display	Pixeluhr	50
		Energie	Phase	50
		Menü	Anzeige zurücks.
		Individualisieren
		Weiteres
		Auflösung: 1280x1024, 60Hz		Maximale: 1600x900, 60Hz

Längen-/Seitenverhältnis	Stellt das Seitenverhältnis auf 16:9, 4:3 oder 5:4 ein.HINWEIS:Die Einstellung 16:9 ist bei maximaler voreingestellter Auflösung von 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) nicht erforderlich.
Horizontale Position	Verschieben Sie das Bild mit den Tasten ⚠ oder ⚡ nach links oder rechts. Minimum ist „0“ (-). Maximum ist „100“ (+).
Vertikale Position	Verschieben Sie das Bild mit den Tasten ⚠ oder ⚡ nach oben oder unten. Minimum ist „0“ (-). Maximum ist „100“ (+).HINWEIS:Der Horizontale Positionund die Vertikale Positionkönnen nur für die „VGA“-Eingabe eingestellt werden.
Schärfe Diese Funktion kann das Bild schärfer oder weicher wirken lassen.Passen Sie die Schärfe mit ⚠ oder ⚡ zwischen „0“ und „100“ an.
Pixeltakt Mit den	Phase- und Pixeltakt-Einstellungen können Sie Ihren Monitor wie gewünscht anpassen. Stellen Sie eine optimale Bildqualität mit den Tasten ⚠ oder ⚡ ein.
Phase Falls mit der	Phase-Einstellung keine zufriedenstellenden Ergebnisse erzielt wurden, passen Sie erneut den Pixeltakt (grob) und dann die Phase (fein) an.HINWEIS: Pixeltakt- und Phase-Einstellungen sind nur bei VGA-Eingabe verfügbar.
Anzeige zurücks.	Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.

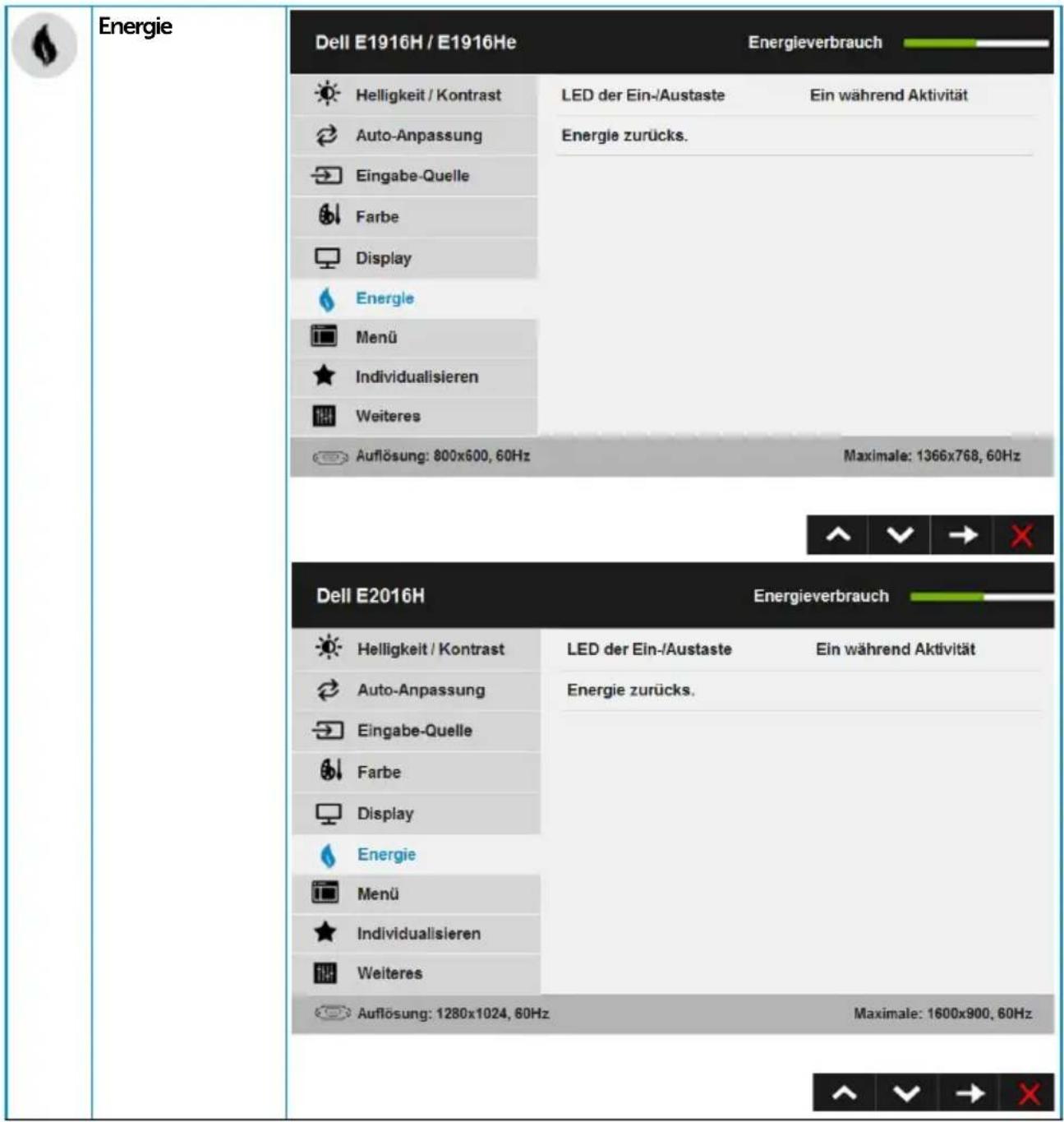

	Ein-/Austaste-LED	Hiermit schalten Sie die Betriebsanzeige-LED zur Einsparung von Energie im eingeschalteten Zustand ein oder aus.
	Energie zurücks.	Wählen Sie diese Option, um die Standardenergieeinstellungen wiederherzustellen.

Sprache Ermöglicht Ihnen die Auswahl aus acht Sprachen für die OSD-Anzeige: Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, Vereinfachtes Chinesisch oder Japanisch.
Transparenz Ermöglicht Ihnen die Einstellung des OSD-Hintergrundes auf opak bis transparent.
Timer Hier können Sie einstellen, wie lange das OSD-Menü nach dem Drücken einer Taste am Monitor eingeblendet bleiben soll.Passen Sie den Schieberegler mit den Tasten und Schritten von jeweils 1 Sekunde auf 5 bis 60 Sekunden an.
Sperren Kontrolliert den Benutzerzugriff auf Einstellungen. Wenn Sperren ausgewählte ist, können keine Einstellungen vom Benutzer vorgenommen werden. Alle Tasten sind gesperrt, mit Ausnahme der -Taste.HINWEIS: Drücken Sie bei gesperrtem OSD-Menü die Menütaste, gelangen Sie direkt in das OSD-Einstellungsmenü, in dem „OSD-Sperre“ vorgewählt ist. Halten Sie zum Entsperren die -Taste 6 Sekunden lang gedrückt, wonach Benutzer wieder Zugriff auf alle verwendbaren Einstellungen bekommen.
Menü zurücks Wählen Sie diese Option, um die Standardmenüeinstellungen wiederherzustellen.

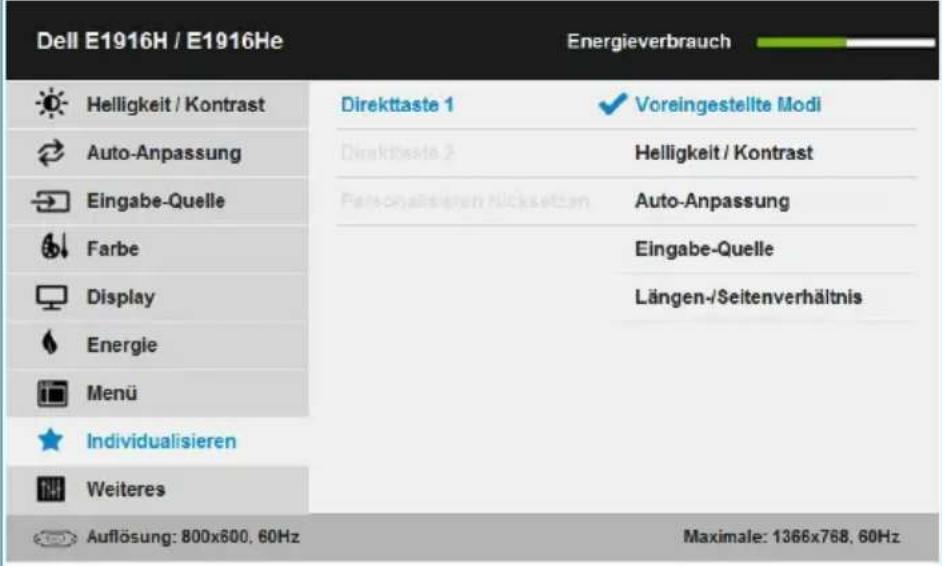

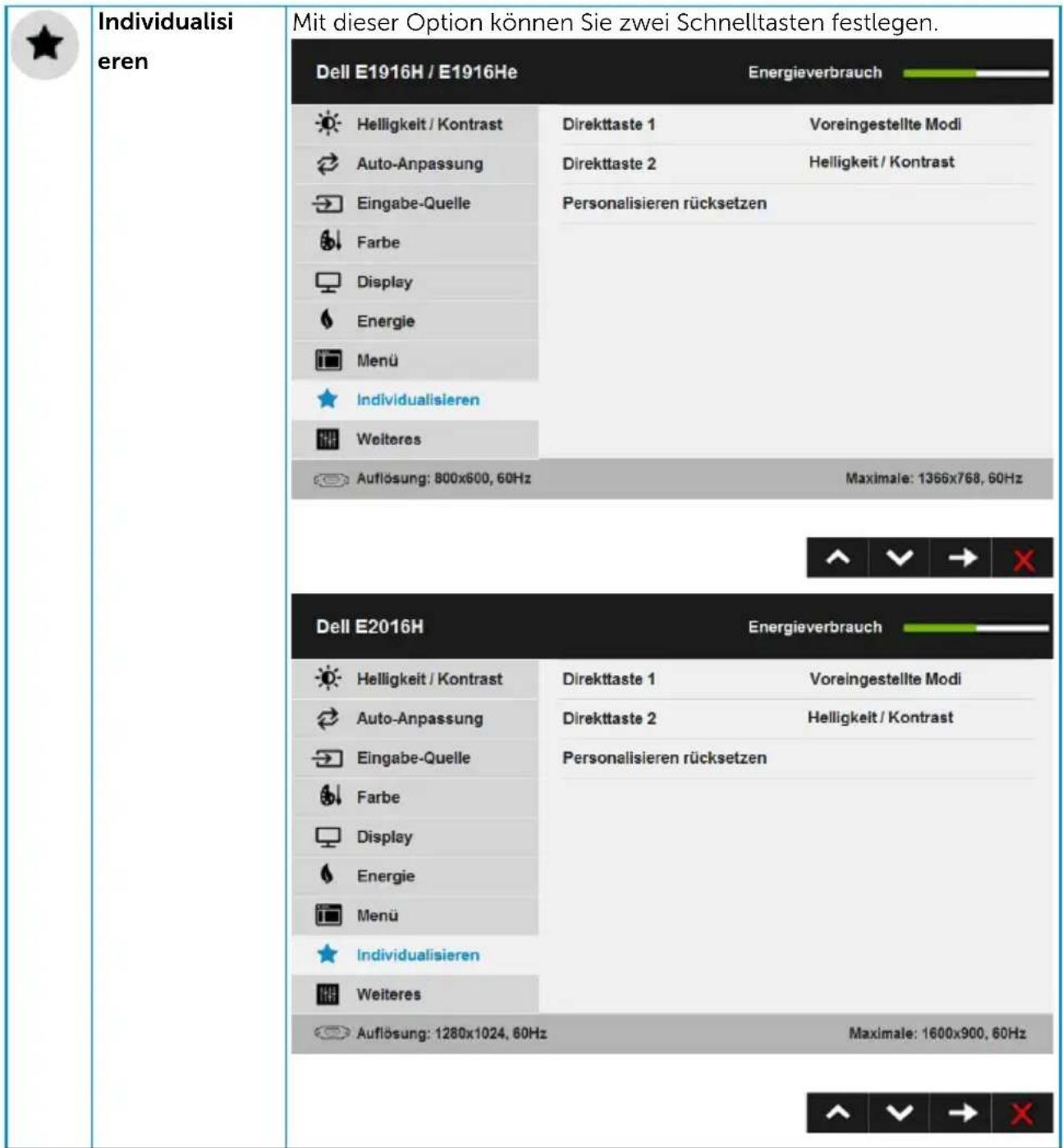

	Direkttaste 1 Sie	können zwischen „Voreingestellte Modi“, „Helligkeit/Kontrast“, „Auto-Anpassung“, „Eingabe-Quelle“ und „Längen-/Seitenverhältnis“ auswählen und als Schnelltaste festlegen.

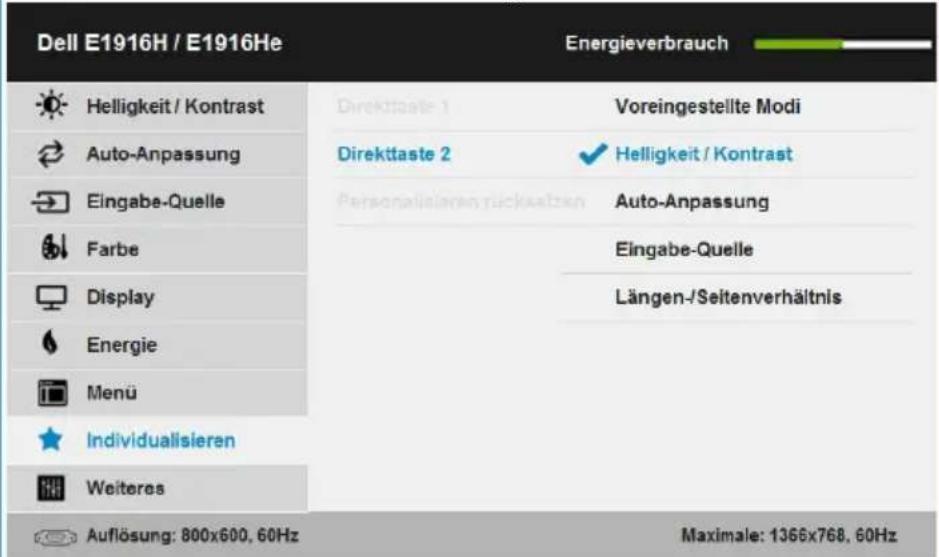

Direkttaste 2 Sie

können zwischen „Voreingestellte Modi“, „Helligkeit/Kontrast“, „Auto-Anpassung“, „Eingabe-Quelle“ und „Längen-/Seitenverhältnis“ auswählen und als Schnelltaste festlegen.

Dell E1916H / E1916He Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Direkttaste 1 Direkttaste 2 Personalisierenrücksaßten Voreingestellte Modi ✓ Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Längen-/Seitenverhältnis Auflösung: 800x600, 60Hz Maximale: 1366x768, 60Hz

Dell E2016H Energieverbrauch Helligkeit / Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Direkttaste 1 Voreingestellte Modi Direkttaste 2 ✓ Helligkeit / Kontrast Forsogallikieren ruckestzen Auto-Anpassung Eingabe-Quelle Längen-/Seitenverhältnis Auflösung: 1280x1024, 60Hz Maximale: 1600x900, 60Hz

		Dell E2216H / E2316H / E2416H		Energieverbrauch
		Helligkeit / Kontrast	Direktaste 1	Voreingestellte Modi
		Auto-Anpassung	Direktaste 2	Helligkeit / Kontrast
		Eingabe-Quelle	Personalaistungen rücksetzen	Auto-Anpassung
		Farbe		Eingabe-Quelle
		Display		Längen-/Seitenverhältnis
		Energie
		Menü
		Individualisieren
		Weiteres
		Auflösung: 1280x1024, 60Hz		Maximale: 1920x1080, 60Hz
	Anpassungzurücksetzen	Ermöglicht Ihnen, die Standardeinstellung der Schnelltastewiederherzustellen.
	Weiteres Wählen	Sie zum Anpassen der OSD-Einstellungen, wie Sprache,Dauer der Menüeinblendung etc., diese Option.
		Dell E1916H / E1916He		Energieverbrauch
		Helligkeit / Kontrast	DDC/CI	Aktiviert
		Auto-Anpassung	LCD-Konditionierung	Deaktiviert
		Eingabe-Quelle	Sonstiges zurücks.
		Farbe	Zurücksetzen
		Display
		Energie
		Menü
		Individualisieren
		Weiteres
		Auflösung: 800x600, 60Hz		Maximale: 1366x768, 60Hz

	DDC/CI DDC/CI	(Display Data Channel/Command Interface) ermöglicht einer Software auf Ihrem Computer die Anpassung der Monitoranzeigeeinstellungen, wie Helligkeit, Farbbalance etc.Aktivieren (Standard): Optimiert die Leistung Ihres Monitors und bietet ein besseres Benutzererlebnis.Deaktivieren: Deaktiviert die DDC/CI-Option und blendet folgende Meldung auf dem Bildschirm ein.Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416HDie Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert.Möchten Sie die DDC/CI-Funktion deaktivieren?
	LCD Conditioning	Diese Funktion hilft bei der Reduzierung von geringfügigen Geisterbildern.Falls es den Anschein hat, als sei ein Bild am Monitor eingebrannt, wählen SieLCD-Behandlung, um die Geisterbilder zu entfernen. Die LCD-Behandlung kann einige Zeit dauern. Die LCD-Behandlung kann keine schweren Fälle von eingebrannten Bildern oder Geisterbildern beseitigen.HINWEIS: Verwenden Sie die LCD-Behandlung nur, wenn Sie Geisterbilder bemerken.Die nachstehende Warnmeldung erscheint, sobald der Benutzer bei der LCD-Behandlung „Aktivieren“ wählt.Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416HDiese Funktion beseitigt eingebrannte Bilder.Je nach Schweregrad des eingebrannte Bildes braucht der Programmablauf eine gewisse Zeit.Möchten Sie fortfahren?
	Sonstigeszurücks.	Wählen Sie diese Option zur Wiederherstellung sonstiger Standardeinstellungen, z. B. DDC/CI.
	Zurücksetzen Setzt	alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

OSD-Meldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung:

Dell E1916H/E1916He

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstiming auf 1366 x 768, 60 Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Dell E2016H

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstiming auf 1600 x 900, 60 Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Dell E2216H / E2316H / E2416H

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.

Ändern Sie Ihr Eingangstiming auf 1920 x 1080, 60 Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H).

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird.

Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert.

Möchten Sie die DDC/CI-Funktion deaktivieren?

Nein

Ja

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

Dell E1916H / E1916He / E2216H / E2316H / E2416H

Energiesparen aktivieren.

Aktivieren Sie den Computer und wecken den Monitor auf, um Zugriff auf das OSD zu erhalten.

Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang:

Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H

Es kommt kein Signal aus Ihrem Rechner.

Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.

Wenn kein Bild angezeigt wird, drücken Sie auf die Monitortaste und wählen Sie im Bildschirmmenü die richtige Eingangsquelle aus.

Ist das VGA oder DP-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 5 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.

Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H ? Kein VGA-Kable Der Bildschirm wird in 5 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H ? Kein DP-Kable Der Bildschirm wird in 5 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

Siehe Problemlösung für weitere Informationen.

Maximale Auflösung einstellen

Windows Vista®, Windows® 7, Windows® 8 der Windows® 8.:1

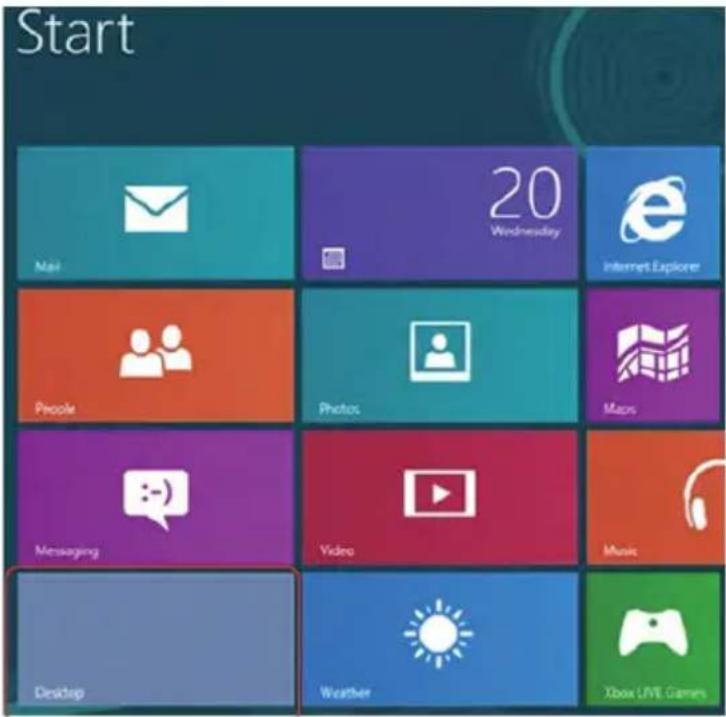

1. Nur für Windows® 8 der Windows® 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.

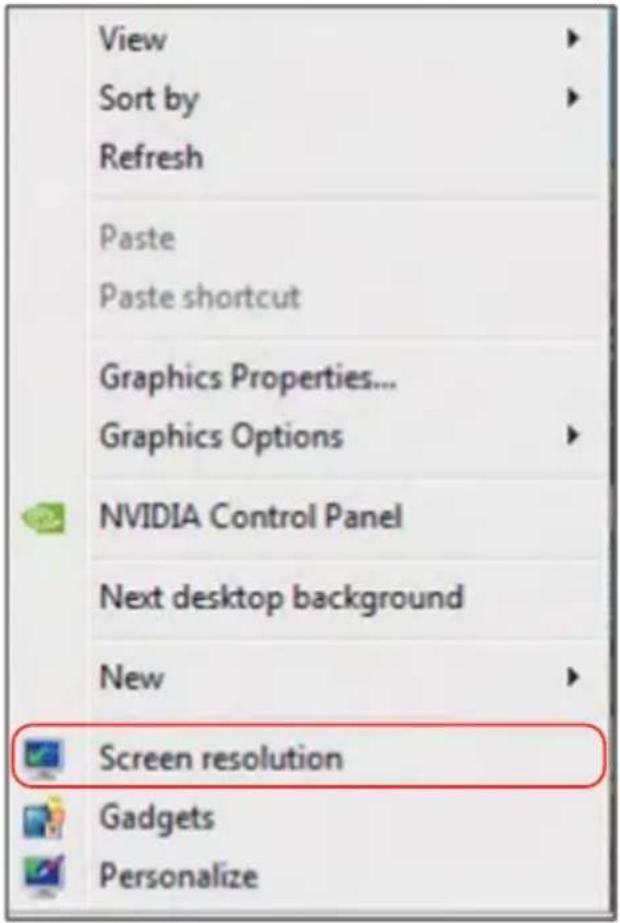

2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H).
4. Klicken Sie auf OK.

Falls 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) nicht als Option verfügbar ist, müssen Sie möglicherweise Ihren Grafikkartentreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden Vorgänge:

Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden:

- Rufen Sie www.dell.com/supportauf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt:

• Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Neigungswinkel anpassen

Neigung

Mit der Ständereinheit können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen.

HINWEIS: Die Basis ist nicht angebracht, wenn der Monitor ab Werk geliefert wird.

Problemlösung

⚠️ WARNING: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1. Schalten Sie den Computer und auch den Monitor aus.

2. Ziehen Sie das Videokabel an der Rückseite des Computers. Entfernen Sie zur Gewährleistung eines angemessenen Selbsttestbetriebs die VGA- und DP-Kabel an der Rückseite des Computers.

3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster sollte auf dem Bildschirm (vor schwarzem Hintergrund) erscheinen, wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm.

Dell E1916H / E1916He / E2016H / E2216H / E2316H / E2416H Kein VGA-Kable Der Bildschirm wird in 5 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

1. Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist. Der Monitor ruft nach 5 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.
2. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

1 2 3 4 5

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

So führen Sie die integrierte Diagnose durch:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3. Halten Sie Taste 1 und Taste 4 an der Frontblende 2 Sekunden lang gleichzeitig gedrückt. Ein grauer Bildschirm erscheint.
4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5. Drücken Sie erneut Taste 4 an der Frontblende. Der Bildschirm wird rot.
6. Untersuchen Sie den Bildschirm auf Abweichungen.
7. Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige.

Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Verlassen erneut Taste 4.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge.

Allgemeine Symptome	Was Sie bemerken Körrekturvorschläge
Kein Video/Betriebs-LED aus	Kein Bild • Stellen Sie sich, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste vollständig hinunterzudrücken.Vergewissern Sie sich, dass die richtige Eingangsquelle über die SchaltflächeEingangsquelle-Auswahl ausgewählt ist.Prüfen Sie die Option „Ein-/Austaste-LED“ unter Energieeinstellungen im Bildschirmmenü.
Kein Video/Betriebs-LED ein	Kein Bild oder keine HelligkeitErhöhen Sie die Helligkeit und den Kontrast über das OSD-Menü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Vergewissern Sie sich, dass die richtige Eingangsquelle über das MenüEingangsquelle-Auswahl ausgewählt ist.Führen Sie die integrierte Diagnose aus.
Schlechter Fokus Bild er	scheint unscharf, verschwommen oder doppeltFühren Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie die Regler für Phase und Pixeltakt im OSD-Menü an.Verwenden Sie keine Videoverlängerungskabel.Setzen Sie den Monitor auf dieWerkseinstellungenzurück.Ändern Sie die Videoauflösung auf das richtige Seitenverhältnis (16:9) ab.

Wackliges/zittriges Video	Wellige Bilder oder feine Bewegungen	Führen Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie die Regler für Phase und Pixeltakt im OSD-Menü an.Setzen Sie den Monitor auf die Werkseinstellungenzurück.Prüfen Sie die Umgebungsfaktoren.Stellen Sie den Monitor um und testen Sie ihn in einem anderen Zimmer.
Fehlende Pixel Punkte auf dem LCD-Bildschirm		Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Helle Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Helligkeitsprobleme Bild zu dunkel oder zu hell		Setzen Sie den Monitor auf die Werkseinstellungenzurück.Führen Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Geometrische Verzerrung	Bildschirm nicht richtig zentriert	Setzen Sie den Monitor auf die Werkseinstellungenzurück.Führen Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.HINWEIS: Bei Verwendung von DP sind keine Positionanpassungen verfügbar.
Horizontale/vertikale Linien	Bildschirm weist eine oder mehrere Linien auf	Setzen Sie den Monitor auf die Werkseinstellungenzurück.Führen Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie die Regler für Phase und Pixeltakt im OSD-Menü an.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob diese Linien auch im Selbsttestmodus auftreten.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.HINWEIS: Bei Verwendung von DP sind keine Anpassungen von Pixeltakt und Phase verfügbar.
Synchronisierungsprobleme	Bild ist ungeordnet oder erscheint zerrissen	Setzen Sie den Monitor auf die Werkseinstellungenzurück.Führen Sie die Auto-Anpassung im OSD-Menü aus.Passen Sie die Regler für Phase und Pixeltakt im OSD-Menü an.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das Bild auch im Selbsttestmodus ungeordnet ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsprobleme Sichtbare Anzeichen von Rauch oder Funken		Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Monitorstörungen treten nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungenzurück.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe Farbloses Bild • Führen Sie die Selbsttestfunktion des Monitors aus.
Falsche Farbe Bildfarbe nicht gut • Ändern Sie den Farbmodus im Farbe-OSD je nach Einsatzbereich in Grafik oder Video.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Ein schwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Aktivieren Sie die Energieverwaltungsfunktion, damit sich der Monitor bei Nichtbenutzung stets ausschaltet (weitere Informationen siehe Energieverwaltungsmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifische Probleme

Spezifische Symptome	Was Sie bemerken Korrekturvorschläge
Bild ist zu klein Bild ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Der Monitor kann mit den Tasten an der Frontblende nicht eingestellt werden	Das OSD-Menü erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie ihn wieder an und schalten Sie den Monitor wieder ein.
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, LED leuchtet weiß. Wenn Sie die Aufwärts-, Abwärts- oder Menütaste drücken, erscheint die Meldung „Kein Eingangssignal“.	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste auf der Tastatur drücken.Prüfen Sie, ob das Signalkabel richtig angeschlossen ist. Schließen Sie das Signalkabel erneut an, falls erforderlich.Setzen Sie den Computer oder den Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Aufgrund verschiedener Videoformate (Seitenverhältnisse) von DVDs, erscheint die Anzeige am Monitor möglicherweise nicht als Vollbild.Führen Sie die integrierte Diagnose aus.

HINWEIS: Bei Wahl des DP-Modus ist die Auto-Anpassungsfunktion nicht verfügbar.

Probleme mit der Dell-Soundbar

Allgemeine Symptome	Was Sie bemerken K	Korrekturvorschläge
Kein Ton vom System, über das die Soundbar per Netzteil mit Strom versorgt wird	Keine Stromversorgung der Soundbar - Betriebsanzeige ist aus	Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der Soundbar im Uhrzeigersinn auf die mittlere Position; prüfen Sie, ob die Betriebsanzeige (weiße LED) an der Vorderseite der Soundbar leuchtet.Stellen Sie sicher, dass die Netzleitung der Soundbar mit dem Netzteil verbunden ist.
Kein Ton Soundbar wird	mit Strom versorgt - Betriebsanzeige leuchtet	Verbinden Sie das Audioeingangskabel mit dem Audioausgang des Computers.Stellen Sie alle Lautstärkeregler auf ihren Maximalwert ein und vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist.Geben Sie Audioinhalte am Computer wieder (z. B. Audio-CD oder MP3).Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der Soundbar im Uhrzeigersinn auf eine höhere Lautstärke.Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an.Testen Sie die Soundbar mit einer anderen Audioquelle (Beispiel: Tragbarer CD-Player, MP3-Player).

Verzerrter Ton Die Soundkarte des Computers dient als Audioquelle

Beseitigen Sie jegliche Hindernisse zwischen Soundbar und Benutzer.Stellen Sie sicher, dass der Audioeingangsstecker vollständig in den Anschluss der Soundkarte hineingesteckt ist.Stellen Sie alle Windows-Lautstärkeregler auf ihren Mittelwert ein.Verringern Sie die Lautstärke der Audioanwendung.Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der Soundbar gegen den Uhrzeigersinn auf eine niedrigere Lautstärke.Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an.Beheben Sie Soundkarten-Probleme des Computers.Testen Sie die Soundbar mit einer anderen Audioquelle (Beispiel: Tragbarer CD-Player, MP3-Player).Verwenden Sie nach Möglichkeit keine Audiokabelverlängerungen oder Audioanschlussumwandler.

Verzerrter Ton Es wird eine andere Audioquelle verwendet

Beseitigen Sie jegliche Hindernisse zwischen Soundbar und Benutzer.Stellen Sie sicher, dass der Audioeingangsstecker vollständig in den Anschluss der Audioquelle hineingesteckt ist.Verringern Sie die Lautstärke der Audioquelle.Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der Soundbar gegen den Uhrzeigersinn auf eine niedrigere Lautstärke.Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an.

Unsymmetrische Tonausgabe	Ton wird nur von einer Seite der Soundbar ausgegeben	Beseitigen Sie jegliche Hindernisse zwischen Soundbar und Benutzer.Stellen Sie sicher, dass der Audioeingangsstecker vollständig in den Anschluss der Soundkarte bzw. Audioquelle hineingesteckt ist.Stellen Sie alle Windows-Audiobalanceregler (L/R) auf ihre Mittelwerte ein.Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an.Beheben Sie Soundkarten-Probleme des Computers.Testen Sie die Soundbar mit einer anderen Audioquelle (Beispiel: Tragbarer CD-Player, MP3-Player).
Geringe Lautstärke Lautstärke ist zu gering		Beseitigen Sie jegliche Hindernisse zwischen Soundbar und Benutzer.Drehen Sie den Ein/Ausschalter / Lautstärkeregler an der Soundbar im Uhrzeigersinn auf die maximale Lautstärke.Stellen Sie alle Windows-Lautstärkeregler auf ihre Maximalwerte ein.Erhöhen Sie die Lautstärke der Audioanwendung.Testen Sie die Soundbar mit einer anderen Audioquelle (Beispiel: tragbarer CD-Player, MP3-Player).

Anhang

Sicherheitshinweise

⚠️ WARNING: Die Verwendung von Reglern, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu Stromschlägen, elektrischen und/oder mechanischen Gefahren führen.

Informationen zu den Sicherheitshinweisen finden Sie in der Produktinformationsanleitung.

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com\regulatory_compliance.

Dieses Gerät mit Teil 15 der FCC-Vorschriften überein. Seine Inbetriebnahme ist vorbehaltlich der folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen

(2) (2) dieses Gerät muss jegliche empfangenen Störungen akzeptieren, inklusive solcher, die zu unerwünschtem Betrieb führen können

Dell kontaktieren

Kunden in den Vereinigten Staaten erreichen uns unter der Telefonnummer 800-WWW-DELL (800-999-3355).

HINWEIS: Sollten Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So beziehen Sie online den Monitor-Support-Inhalt:

1. Besuchen Sie www.dell.com/support/monitors

So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst:

1. Besuchen Sie www.dell.com/support
2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Dropdown-Menü Land/Region wählen oben links auf der Seite aus.
3. Klicken Sie oben links auf der Seite auf Kontakt.
4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link.
5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist.

Anzeigeauflösung auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) (Maximum) einstellen

Stellen Sie die Anzeigewauflösung für optimale Anzeigeleistung beim Einsatz von Microsoft Windows-Betriebssystemen mit Hilfe der nachstehenden Schritte auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) ein:

Unter Windows Vista®, Windows® 7, Windows® 8 der Windows® 8.1:

1. Nur für Windows® 8 der Windows® 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.

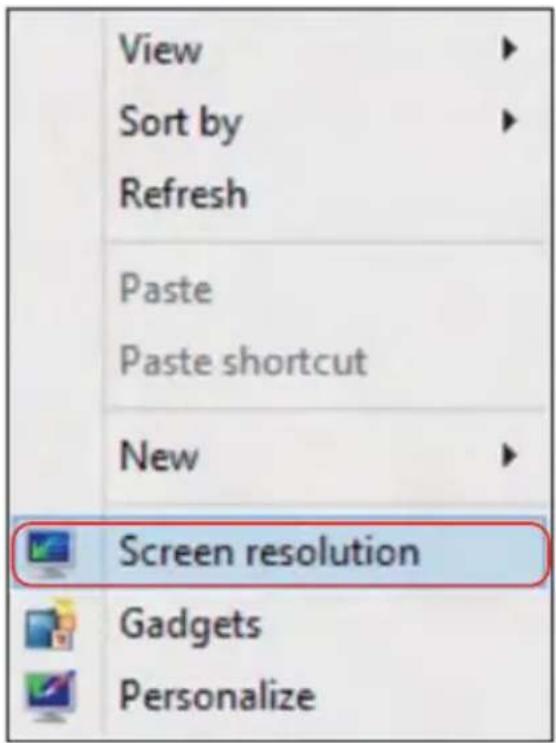

2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H).
4. Klicken Sie auf OK.

Falls 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) nicht als Option verfügbar ist, müssen Sie möglicherweise Ihren Grafikkartentreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendeten Computersystem beschreibt

1: Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben
2: Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt

Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben

1. Rufen Sie http://www.dell.com/support auf, geben Sie ihr Service-Tag ein und laden den neuesten Treiber für Ihre Grafikkarte herunter.
2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) einstellen können, erkundigen Sie sich bitte bei Dell nach einem Grafikadapter, der diese Auflösung unterstützt.

Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt

Unter Windows Vista®, Windows® 7, Windows® 8 der Windows® 8.1:

1. Nur für Windows® 8 der Windows® 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.

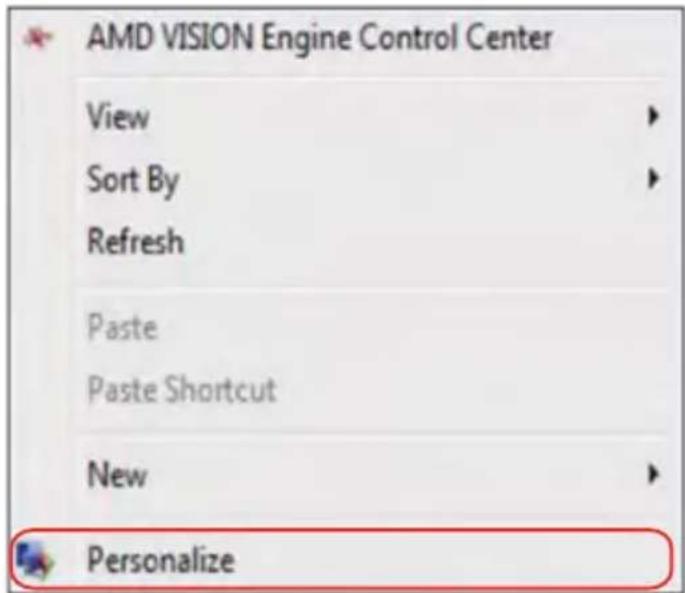

2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Anpassen.

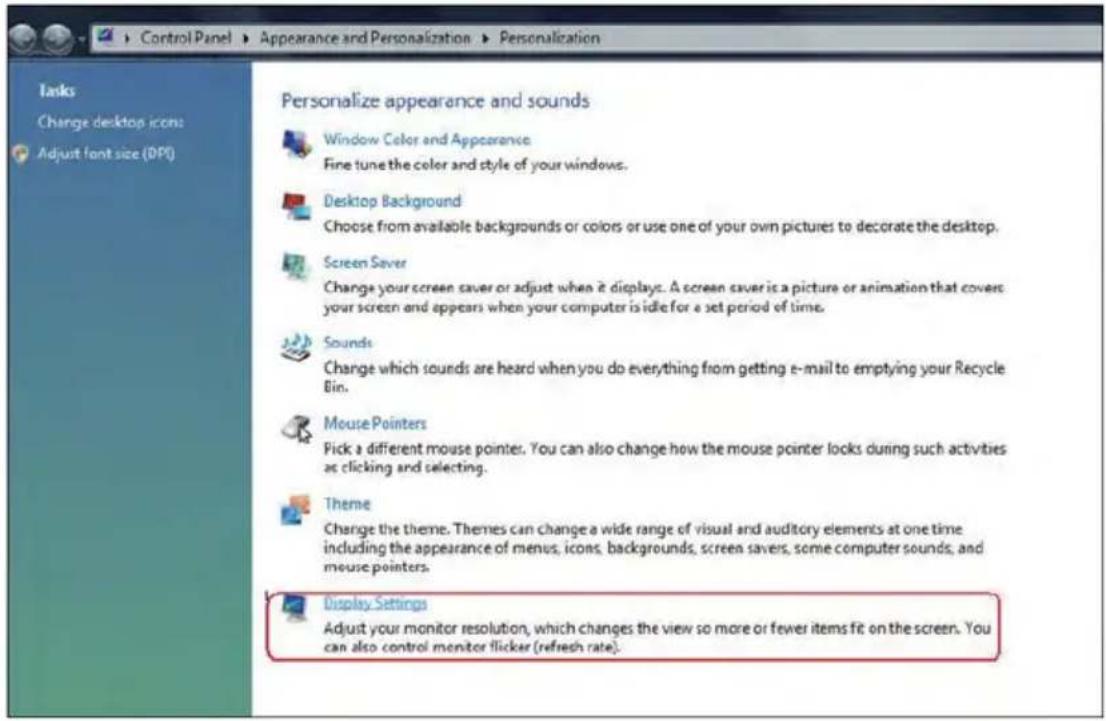

3. Klicken Sie auf Anzeigeeinstellungen ändern.
4. Klicken Sie auf Erweiterte Einstellungen.
5. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, ATI, Intel etc.).
6. Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.ATI.com oder http://www.NVIDIA.com).
7. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) einstellen können, wenden Sie sich bitte an den Hersteller Ihres Computers oder denken Sie über den Kauf einer Grafikkarte nach, die eine Videoauflösung von 1366 x 768 (beim E1916H/E1916He) oder 1600 x 900 (beim E2016H) oder 1920 x 1080 (beim E2216H/E2316H/E2316Hr/E2416H) unterstützt.

Vorgänge zur Einrichtung von zwei Monitoren unter Windows Vista®, Windows® 7, Windows® 8 oder Windows® 8.1

Unter Windows Vista®

Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden.

Methode 1: Mit der Tastenkombination „Win+P“

1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur.

1. Halten Sie die Windows-Logotaste gedrückt und drücken Sie P, um zwischen den Anzeigen hin und her zu schalten.

Methode 2: Mit dem „Anpassen“-Menü

1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Anpassen.

AMD VISION Engine Control Center View Sort By Refresh Paste Paste Shortcut New Personalize

2. Klicken Sie auf Anzeigeeinstellungen.

3. Klicken Sie auf Monitore identifizieren.

- Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt.

Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden.

Methode 1: Mit der Tastenkombination „Win+P“

1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur.
2. Halten Sie die Windows-Logotaste gedrückt und drücken Sie P, um zwischen den Anzeigen hin und her zu schalten.

Methode 2: Mit dem „Bildschirmauflösung“-Menü

1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.

1. Klicken Sie auf Mehrere Anzeigen, um eine Anzeige auszuwählen. Wenn Sie den zusätzlichen Monitor nicht in der Liste sehen, klicken Sie auf Erkennen.

- Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt.

Unter Windows® 8 oder Windows® 8.1

Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP, HDMI etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgenden Einrichtungsmethoden.

Methode 1: Mit der Tastenkombination „Win+P“

1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur.
2. Halten Sie die Windows-Logotaste gedrückt und drücken Sie P, um zwischen den Anzeigen hin und her zu schalten.

Methode 2: Mit dem „Bildschirmauflösung“-Menü

1. Wählen Sie im Start-Bildschirm die Desktop-Kachel, um zum klassischen Windows-Desktop umzuschalten.

Start Mail 20 Wednesday Internet Explorer People Photos Maps Messaging Video Music Desktop Weather Xbox LIVE Games

1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.

1. Klicken Sie auf Mehrere Anzeigen, um eine Anzeige auszuwählen. Wenn Sie den zusätzlichen Monitor nicht in der Liste sehen, klicken Sie auf Erkennen.

- Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt.

Anzeigestile für mehrere Monitore einstellen

Nach Einrichtung der externen Monitore können Sie den gewünschten Anzeigestil im Mehrere Anzeigen-Menü auswählen: Duplizieren, Erweitern, Desktop anzeigen auf.

- Diese Anzeigen duplizieren: Dupliziert den gleichen Bildschirm auf zwei Monitoren mit der gleichen Auflösung, die auf Basis des Monitors mit der niedrigeren Auflösung gewählt wurde.

Unter Windows Vista®

[DUPLIZIERUNG NICHT VERFÜGBAR]

Unter Windows® 7

Unter Windows® 8 oder Windows® 8.1

- Diese Anzeigen erweitern: Diese Option wird empfohlen, wenn ein externer Monitor mit einem Laptop verbunden ist, wobei jeder Monitor einen anderen Bildschirm für bessere Benutzerfreundlichkeit auf unabhängige Weise anzeigen kann. Die relative Position der Bildschirme kann hier eingestellt werden, z. B. Monitor 1 links neben Monitor 2 oder umgekehrt. Dies hängt von der tatsächlichen Position des LCD-Monitors in Bezug zum Laptop ab. Die horizontale Linie auf beiden Monitoren kann auf den Laptop oder den externen Monitor beruhen. Dies sind alles einstellbare Optionen und alles, was ein Benutzer noch tun muss, ist den Monitor des Hauptbildschirms zum erweiterten Monitor zu ziehen.

Unter Windows Vista®

Unter Windows® 8 oder Windows® 8.1

- Desktop nur anzeigen auf...: Zeigt den Status eines bestimmten Monitors an. Diese Option wird üblicherweise dann gewählt, wenn der Laptop als PC verwendet wird, damit der Benutzer einen großen externen Monitor nutzen kann. Die meisten derzeitigen Laptops unterstützen grundlegende Auflösungen. Wie in der obigen Abbildung ersichtlich, beträgt die Auflösung des Laptop-Monitors nur 1280 x 800, aber nach Anschluss eines externen 27-Zoll-LCD-Monitors können Benutzer ihren Sichtkomfort sofort auf 1920 x 1080 Full HD-Qualität verbessern.

Unter Windows Vista®

Unter Windows® 8 oder Windows® 8.1
