BEDIENUNGSANLEITUNG S Series S2719DC DELL

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen können, ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Copyright © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

2018 - 07

Rev. A00

Inhalt:

Über Ihren Monitor 5

Lieferumfang 5

Produktmerkmale 6

Funktionen, Merkmale und Bedienelemente identifizieren ..... 7

Technische Daten des Monitors 9

Plug-and-Play. 14

Qualität des LCD-Monitors und Pixelrichtlinie ..... 14

Ihren Monitor einrichten 15

Ihren Monitor anschließen 15

Kabel organisieren 18

Neigung nutzen 18

Monitor bedienen 19

Einschalten des Monitors 19

Bedienelemente an der Frontblende verwenden. 19

Taste an der-Frontblende. 21

Bildschirmmenü (OSD) verwenden 22

Problemlösung.... 37

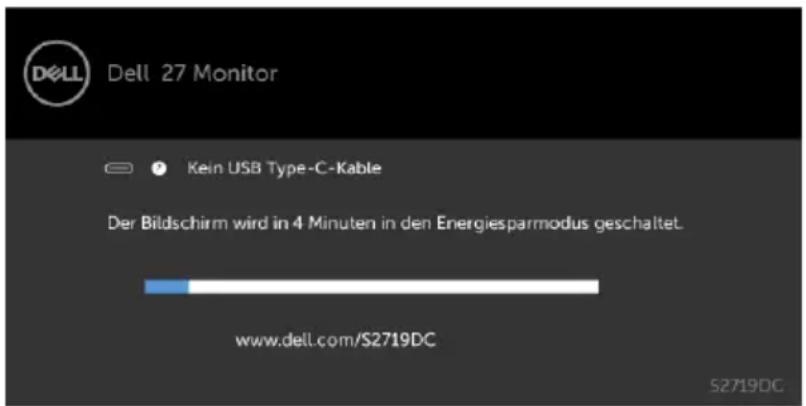

Selbsttest 37

Integrierte Diagnose. 38

Wiederherstellungsmodus für HDMI 39

Allgemeine Probleme 40

Produktspezifisch 42

Anhang....44

Sicherheitshinweise 44

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 44

Dell kontaktieren. 44

Einstellen des Monitors 45

Leitfaden für die Wartung 47

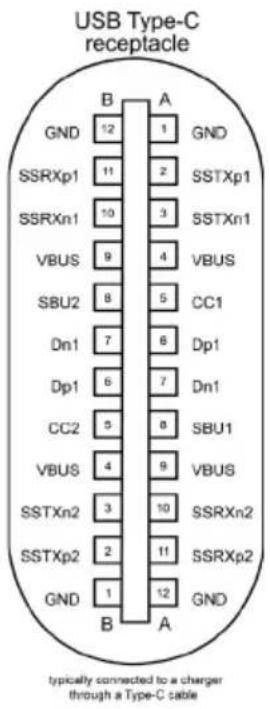

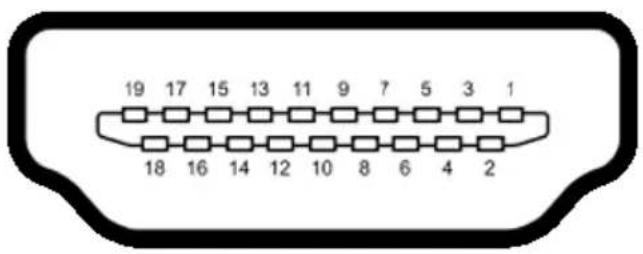

Pinbelegungen 48

Lieferumfang

Ihr Monitor wird mit den in der Tabelle angezeigten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und beachten Sie Dell kontaktieren, falls etwas fehlen sollte.

HINWEIS: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. Einige Funktionen und Merkmale sind in bestimmten Ländern eventuell nicht verfügbar.

	Monitor mit Ständer
	Netzkabel (variiert je nach Land)
	Netzteil
	USB Kabel (Type-C zu Type-C)
	SchnelleinrichtungsanleitungInformationen zu Sicherheit,Umwelt und Richtlinien

Produktmerkmale

Der Dell-Bildschirm S2719DC verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

• 68,47 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen).
- Auflösung von 2560 x 1440 plus Vollbildunterstützung bei niedrigeren Auflösungen.
• Megadynamisches Kontrastverhältnis (8.000.000:1).
- Breite Betrachtungswinkel mit großem Farbraum.
- Neigungsanpassung.
- Einzelner USB- (Type-C) Anschluss zur Stromversorgung eines kompatiblen Laptops, während Videosignale und USB-Daten empfangen werden.
- Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.
- Minimieren Sie Augenbeschwerden mit einem flimmerfreien Bildschirm.
- Das von einem Monitor ausgegebene blaue Licht kann Augen dauerhaft schädigen, bspw. Augenermüdung oder digitale Augenbelastung verursachen. Die Funktion ComfortView dient der Reduzierung des vom Monitor ausgegebenen blauen Lichts zur Optimierung des Augenkomforts.
- Für die Monitornutzung angepasster hoher Dynamikbereich (High Dynamic Range, HDR).
- Unterstützt AMDs FreeSync-Technologie.
- OSD- (On Screen Display) Einstellungen für problemlose Setup- und Bildschirmoptimierung.
• Energy-Star-zertifiziert.
- CFR/BFR/PVC-reduziert (Leiterplatten sind aus CFR/BFR/PVC-freien Laminaten hergestellt).
• TCO-zertifizierte Anzeigegeräte.
• EPEAT-Silver-konform.
- RoHS-konform.
- Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.
• Standby-Leistung von 0,5 W im Ruhemodus.

Funktionen, Merkmale und Bedienelemente identifizieren

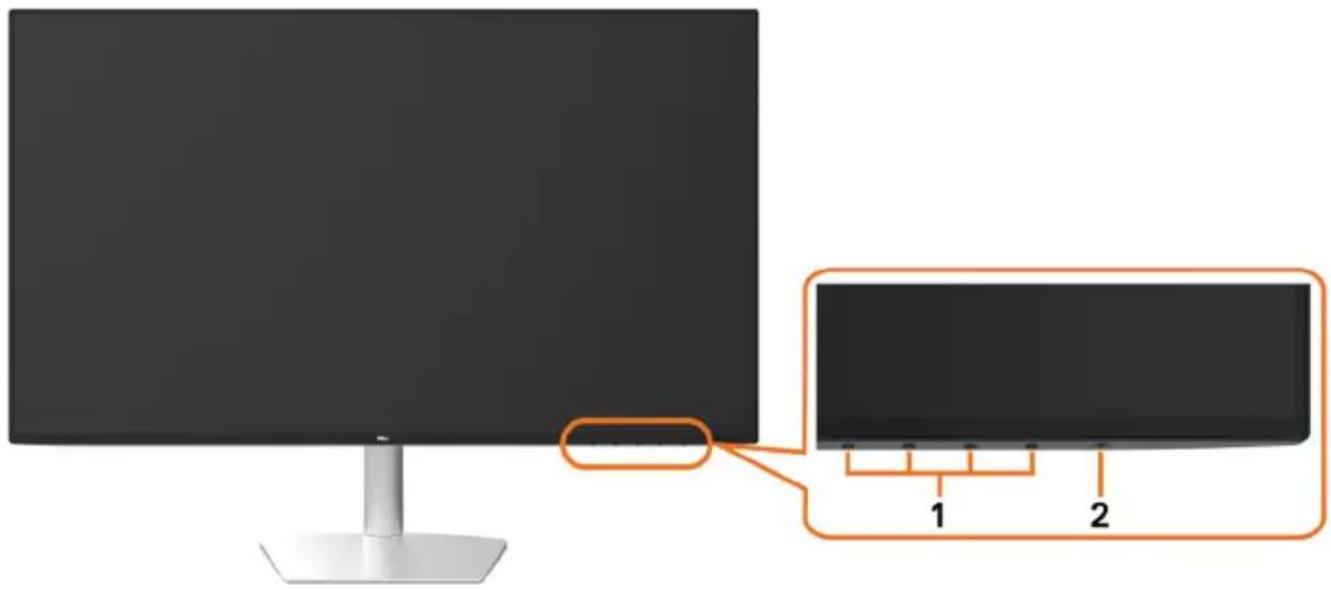

Vorderseite

Nummer Beschreibung Verwendung
1 Funktionstasten	Verwenden	Sie die Funktionstasten zur Anpassung der Optionen im Bildschirmmenü. (Weitere Informationen finden Sie unter Bedienelemente an der Frontblende verwenden)
2 Ein-/Austaste	Ein-/Austaste	(mit LED-Anzeige) Schalten Sie den Monitor über die Ein-/Austaste ein und aus.

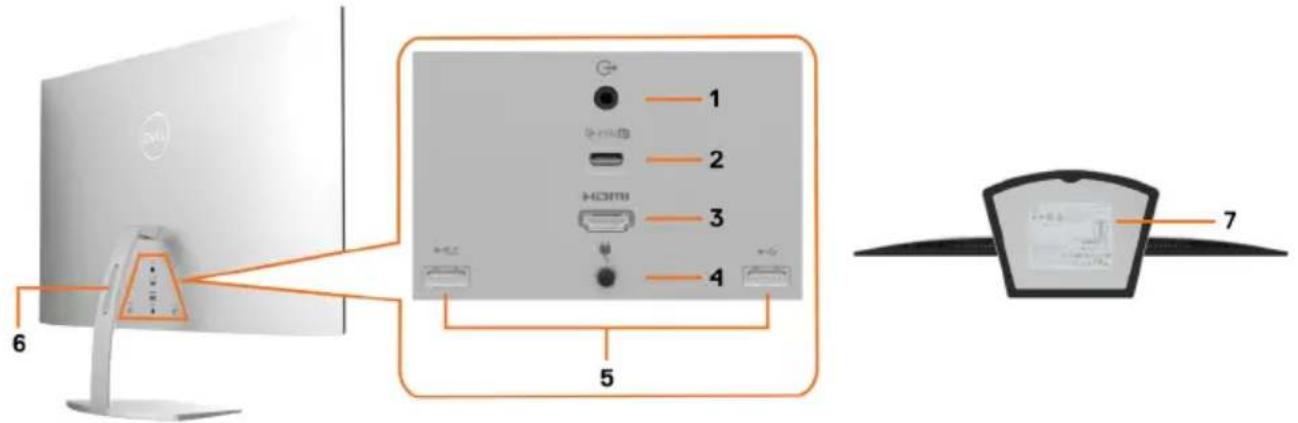

Rückseite and Unterseite

1 2 3 4 5 6 7

Nummer	Beschreibung Verwendung
1	Audioanschluss, Line-out Schließen Sie Lautsprecher zur Wiedergabe von Audio über HDMI-Audiokanäle an. Unterstützt nur 2-Kanal-Ton. HINWEIS: Der Audioanschluss (Line-out) unterstützt keine Kopfhörer. ⚠️ WARNING: Ein übermäßiger Schalldruck vom Ohr- oder Kopfhörer kann zu Gehörschäden oder zum Hörverlust führen.
2	USB Type-C/DisplayPort Stellen Sie über das USB-Type-C-Kabel eine Verbindung zu Ihrem Computer her. Außerdem liefert es bis zu 45 W (Power Delivery). HINWEIS: USB Type-C wird bei Windows-Versionen vor Windows 10 nicht unterstützt.
3	HDMI Anschluss Schließen Sie Ihren Computer mit einem HDMI-Kabel an.
4	Netzteilanschluss Schließen Sie das Netzteil an.
5	USB 3.0-Downstream-Ports	Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (Type-C zu Type-C) vom Computer am Monitor angeschlossen haben. Der Anschluss mit dem 📄-Akkusymbol unterstützt Battery Charging Rev. 1.2.
6	Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.
7	Richtlinienetikett Barcode, Seriennummer und Service-Kennungsetikett	Listet die regulatorischen Zulassungen auf. Beachten Sie dieses Schild, wenn Sie den technischen Support von Dell kontaktieren müssen. Hinweis: Das Typenschild befindet sich an der Unterseite des Ständers.

Technische Daten des Monitors

Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp Plane-to-Line Switching
Seitenverhältnis 16:9
Darstellbare Bildabmessungen:
Diagonal 684,7 mm (27 zall)
aktiver Bereich:
Horizontal 596,74 mm (23,49 zall)
Vertikal 335,66 mm (13,21 zall)
Fläche 200301,75 mm	^2 (310,47 zall ^2 )
Pixelabstand 0,233 mm x 0,233 mm
Pixel pro Zoll (PPI) 109
Sichtwinkel:
Horizontal 178 Grad (typisch)
Vertikal 178 Grad (typisch)
Helligkeit 400 cd/m ^2 (typisch)	600 cd/m ^2 (Spitze)
Kontrastverhältnis 1000:1 (typisch)	8.000.000 : 1 (megadynamischer Kontrast aktiviert)
Bildschirmbeschichtung	Blendschutzbehandlung des Frontpolarisators (3H)
Hintergrundbeleuchtung	Weiße LED, EDGELIGHT-System
Ansprechzeit (Grau zu Grau)	• 5 ms (Tempomodus)• 8 ms (Normalmodus)
Farbtiefe	16,7 Millionen Farben
Farbskala sRGB 1931 Abdeckung ≥ 99 %DCI-P3 1976 Abdeckung 90 % (typisch)
Konnektivität	• 1 x HDMI 2.0 mit HDCP 2.2 (HDMI 1.4 mit HDCP 1.4 kombinieren)• 2 x USB 3.0-Downstream-Port• 1 x Analog 2.0-Audio-Line-Ausgang (3,5-mm-Anschluss)• 1 x USB-Type-C (Alternate Mode mit DP1.2, USB-3.1-Upstream-Port, Power Delivery PD bis 45 W)
Randbreite (Rand des Monitors bis zum aktiven Bereich):
Oben	7,10 mm (0,28 zall)
Links/rechts	7,10 mm (0,28 zall)
Unten	8,00 mm (0,31 zall)
Einstellbarkeit
Neigen -5 Grad bis 21 Grad
Dell Display Manager- (DDM) Kompatibilität	Einfache Anordnung und andere wesentliche Funktionen und Merkmale

Auflösungsspezifikationen

Horizontaler Abtastbereich 30 kHz	- 120 kHz (HDMI 1.4/USB-Type-C)30 kHz - 140 kHz (HDMI 2.0)
Vertikaler Abtastbereich 48 Hz - 75 Hz	(HDMI 1.4/HDMI 2.0/USB-Type-C)
Max. voreingestellte Auflösung 2560 x 1440 bei 60 Hz
Videoeingangsfunktionen (HDMI/USB-Type-C-Wiedergabe)	480p, 576p, 720p, 1080p (HDMI 1.4/HDMI 2.0/USB-Type-C) 2160p(HDMI 2.0)

Voreingestellte Anzeigemodi

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
720 x 400 31,5 70,0	28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600x 1200	75,0	60,0	162,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+
CVT, 2560 x 1440	88,8	60,0	241,5	+/-

Elektrische Spezifikationen

Videoeingangssignale

• Digitales Videosignal für jede differentielle Leitung. Je differentielle Leitung bei 100 Ohm Impedanz.• Unterstützt HDMI/USB-Type-C-Signaleingang

Netzteileingang:
Eingangsspannung / Frequenz / Strom	100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1,8 A (Maximum)
Ausgangsspannung/-strom	19,5 V Gleichspannung, 6,67 A
Einschaltstrom Anfänglicher Einschaltstrom: 140 A (Spitze)Bei 115 V Wechselspannung/230 V Wechselspannung gelten die angezeigten Spezifikationen für die erstmalige Einschaltung (Kaltstart).

Marke Hersteller Modellnr. Polarität
Dell Delta DA130PM130
Dell Chicony HA130PM130

Physikalische Eigenschaften

Anschlusstyp • HDMI 2.0	• Audio-Line-Ausgang• USB-Type-C• USB 3.0-Downstream
Signalkabeltyp USB Typ-C-zu-Typ-C-Kabel, 1,8 m
Abmessungen (mit Ständer):
Höhe 452,7 mm (17,82 zall)
Breite 610,9 mm (24,05 zall)
Tiefe 157,6 mm (6,20 zall)
Abmessungen (ohne Ständer):
Höhe 354,1 mm (13,94 zall)
Breite 610,9 mm (24,05 zall)
Tiefe 29,0 mm (1,14 zall)
Ständerabmessungen:
Höhe 227,7 mm (8,96 zall)
Breite 228,3 mm (8,99 zall)
Tiefe 157,6 mm (6,20 zall)
Gewicht:
Mit Verpackung 8,26 kg (18,21 lb)
Mit Ständereinheit und Kabeln	5,16 kg (11,38 lb)

Umweltbezogene Eigenschaften

Temperatur:

Betrieb 0 °C bis 40 °C (32°F bis 104°F)

Nicht im Betrieb -20 °C bis 60 °C (-4 °F bis 140°F)

Luftfeuchte:

Betrieb 20% bis 80% (nicht kondensierend)

Nicht im Betrieb 10 % bis 90 % (nicht kondensierend)

Höhe:

Betrieb 5000 m (16404 ft) max.

Nicht im Betrieb 12192 m (40000 ft) max.

Wärmeableitung 443,53 BTU/h (Maximum)119,41 BTU/h (typisch)

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet ^1 . Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

VESA-Modi Horizontale Sync		Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv		Weiß 130 W	(maximal)	235 W (typisch)
Energiesparmodus	Inaktiv Inaktiv Aus Weiß		(Leuchtet)	<0,5 W
Ausgeschaltet	-	-	-	Aus

Emergy Star	Stromverbrauch
P_ON	21,46 W^3
E_TEC	68,59 kWh^4

Das OSD-Menü funktioniert nur im Normalbetrieb. Falls Sie eine Taste im Energiesparmodus-drücken, erscheint folgende Meldung.

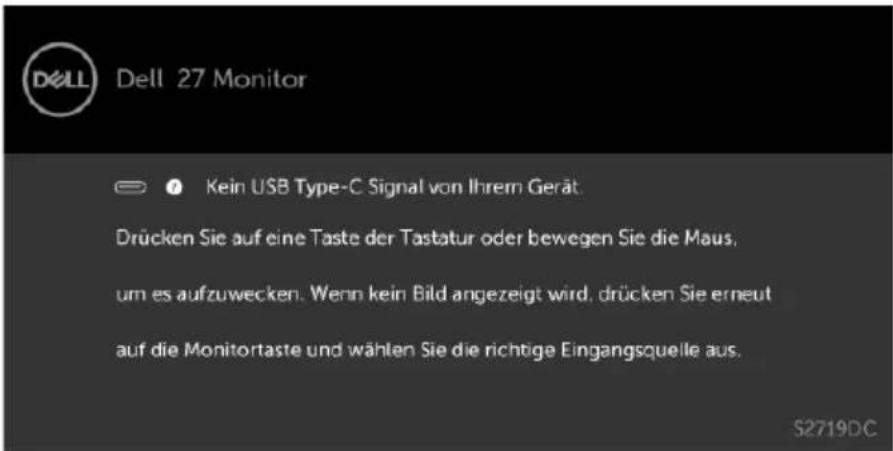

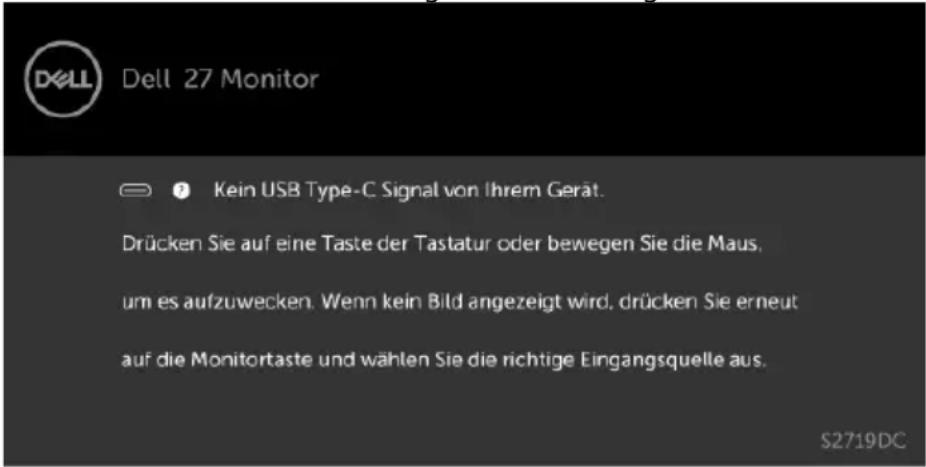

Dell 27 Monitor © Kein USB Type-C Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2719DC

1 Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden, wenn Sie das Netzkabel vom Monitor trennen.
2 Maximale Leistungsaufnahme mit maximaler Luminanz.
3 Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 7.0-Version.
4 Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 7.0-Version. Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, abweichen und es gibt keine Verpflichtung zur Aktualisierung solcher Informationen. Daher sollte sich der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen im Hinblick auf die Genauigkeit oder Vollständigkeit gemacht.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

HINWEIS: Dieser Monitor ist ENERGY STAR®-konform gemäß den

Produktspezifikationen der Programmanforderungen für Displays der Version 7.1.

Plug-and-Play

Sie können den Monitor an jeden Plug-and-Play-kompatiblen Computer anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich der Computer selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Wenn Sie bei der Einrichtung des Monitors weitere Informationen zur Änderung der Monitoreinstellungen wünschen, beachten Sie bitte Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: www.dell.com/support/monitors.

Ihren Monitor einrichten

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

So schließen Sie Ihren Monitor an den Computer an:

1 Schalten Sie Ihren Computer aus.
2 Verbinden Sie die HDMI/USB-Type-C Kabel vom Monitor mit dem Computer.
3 Schalten Sie Ihren Monitor ein.
4 Wählen Sie die richtige Eingangsquelle im Bildschirmmenü des Monitors und schalten Sie Ihren Computer ein.

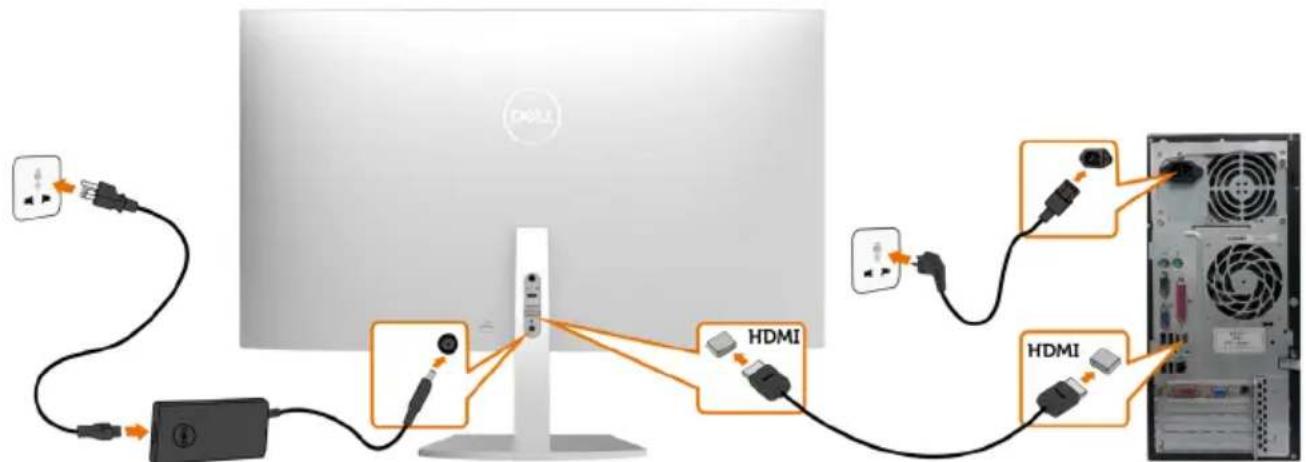

HDMI-Kabel anschließen (optional)

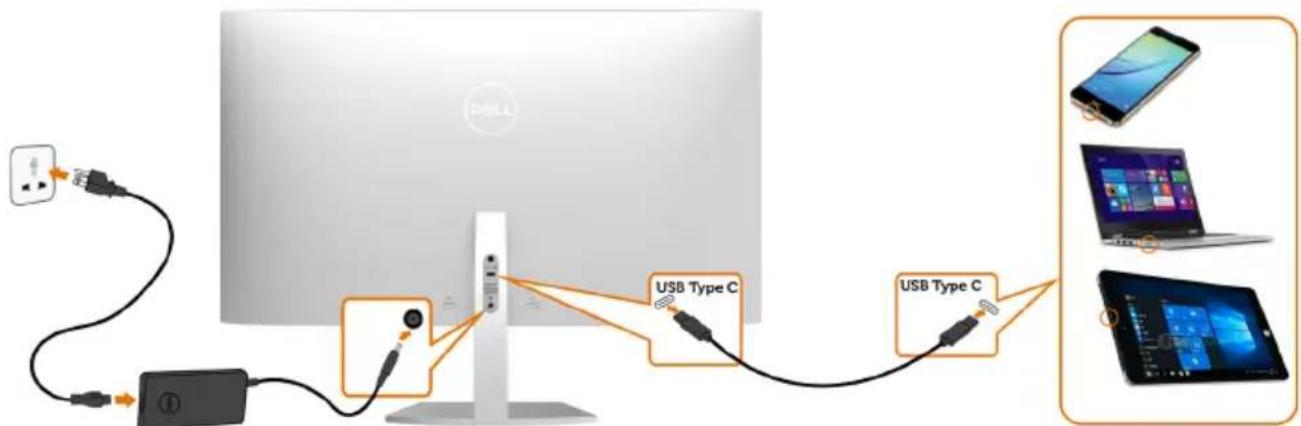

USB-Kabel (Type-C zu Type-C) anschließen

Der USB-Type-C-Anschluss an Ihrem Monitor:

• Kann als USB-Type-C- oder DisplayPort-1.2-Anschluss verwendet werden.
• Unterstützt USB Power Delivery (DP) mit Produkten bis 45 W.

HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor S2719DC von Dell darauf ausgelegt, Ihren Laptop mit bis zu 45 W Strom zu versorgen. Anforderungen zur Anzeige oder Wiedergabe von HDR-Inhalten

Nennleistung (an Laptops mit USB Type-C mit Power Delivery)	MaximaleLadeleistung
45 W 45 W
65 W 45 W
90 W Nicht unterstützt
130 W Nicht unterstützt

Anforderungen zur Anzeige oder Wiedergabe von HDR-Inhalten

Über Ultra-Blu-ray-DVD-Player oder Spielkonsolen

Stellen Sie sicher, dass die verwendeten DVD-Player und Spielkonsolen HDR-fähig sind (z. B. Panasonic DMP-UB900, Microsoft Xbox One S und Sony PS4 Pro). Laden Sie einen geeigneten Grafikkartentreiber für Computeranwendungen herunter und installieren Sie diesen.

Über Computer, die HDR-Inhalte unterstützen

Stellen Sie sicher, dass der verwendete Grafikkartentreiber HDR-fähig ist (mit HDMI-Version 2.0a HDR konform), und vergewissern Sie sich außerdem, dass der HDR-Grafikkartentreiber installiert ist. Es muss eine HDR-fähige Player-Anwendung verwendet werden, z. B. Cyberlink PowerDVD 17 oder die App Microsoft Movies & TV.

Beispielsweise sind bei folgenden Grafikkarten Dell XPS 8910 und Alienware Aurora R5 enthalten.

Dell-Grafikkartentreiber mit HDR-Unterstützung	Besuchen Sie die Dell-Support-Seite unter www.dell.com/support/monitors, um den aktuellsten Grafikkartentreiber, der HDR-Wiedergabe unterstützt, auf Ihren Desktop oder Laptop herunterzuladen.
NVIDIA HDR-fähige	Nvidia-Grafikkarten: GTX1070, GTX1080, P5000, P6000 usw. Das vollständige Sortiment HDR-fähiger Nvidia-Grafikkarten finden Sie auf der Nvidia-Webseite: www.nvidia.com Treiber, der Vollbildwiedergabe unterstützt (z. B. PC-Spiele, Ultra-Blu-ray-Player), HDR unter Windows 10 Redstone 2: 384.76 oder aktueller.

AMD HDR-fähige AMD	AMD-Grafikkarten: RX480, RX470, RX460, WX7100, WX5100, WX4100 usw. Das vollständige Sortiment HDR-fähiger AMD-Grafikkarten finden Sie unter www.amd.com Prüfen Sie die Informationen zu unterstützten HDR-Treibern und laden Sie den aktuellsten Treiber von www.amd.com herunter.
Intel (integrierte Grafik)	HDR-fähiges System: CannonLake oder aktueller Geeigneter HDR-Player: Windows-10-App Movies & TV Betriebssystem mit HDR-Unterstützung: Windows 10 Redstone 3 Treiber mit HDR-Unterstützung: Weitere Informationen über die aktuellsten HDR-Treiber finden Sie unter downloadcenter.intel.com.

HINWEIS: HDR-Wiedergabe via Betriebssystem (z. B. Wiedergabe von HDR in einem Desktop-Fenster) erfordert Windows 10 Redstone 2 oder aktueller mit geeigneter Wiedergabeanwendung(z. B. PowerDVD17). Die Wiedergabe geschützter Inhalte erfordert geeignete

DRM-Software und/oder -Hardware(z. B. Microsoft Playready™).

Informationen zur HDR-Unterstützung finden Sie auf der Microsoft-Webseite.

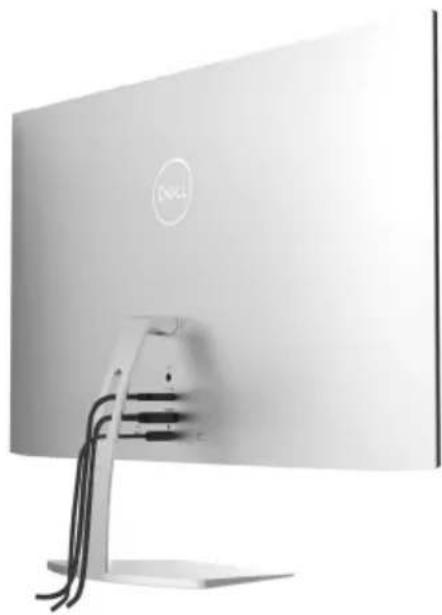

Kabel organisieren

Organisieren Sie alle Kabel wie nachstehend abgebildet, nachdem Sie alle erforderlichen Kabel an Ihren Monitor und Computer angeschlossen haben. Weitere Informationen zum Anschließen der Kabel finden Sie unter Ihren Monitor anschließen.

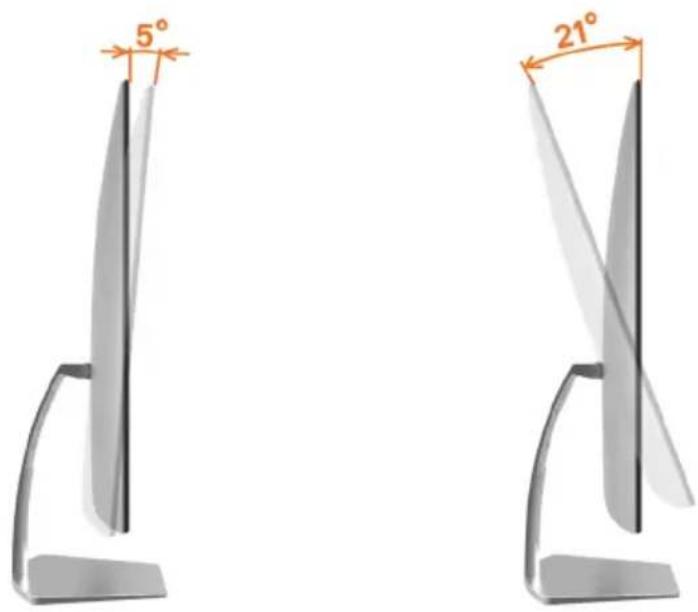

Sie können den Monitor auf den komfortabelsten Betrachtungswinkel neigen.

5° 21°

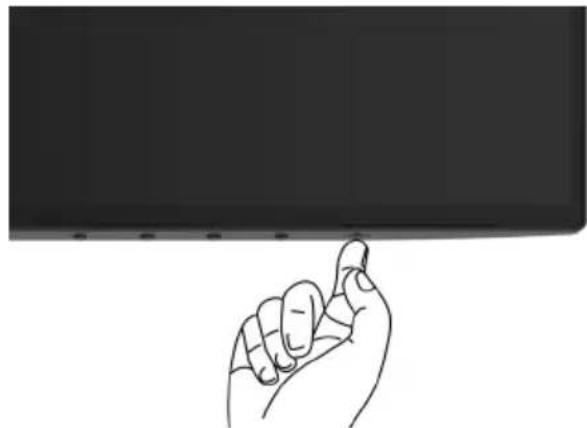

Einschalten des Monitors

Drücken Sie auf die Waste, um den Monitor einzuschalten.

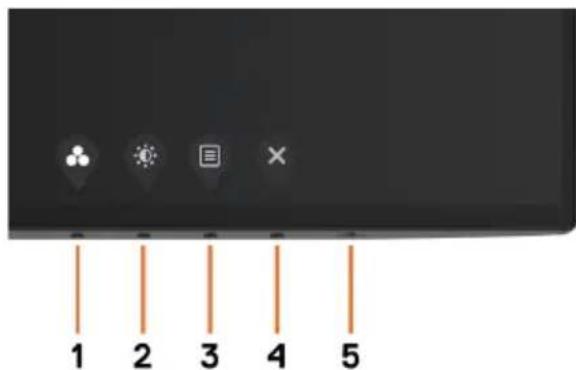

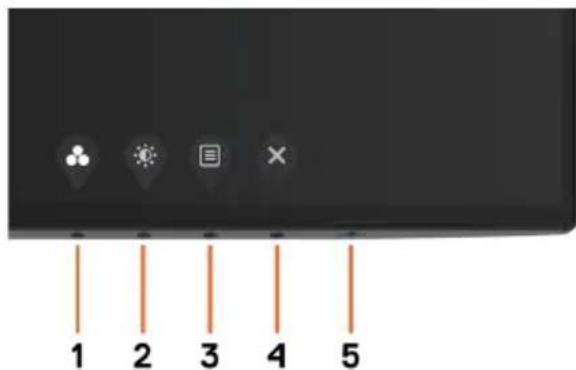

Bedienelemente an der Frontblende verwenden

Passen Sie über die Steuertasten am unteren Rand des Monitors die Eigenschaften des angezeigten Bildes an. Wenn Sie die Parameter über diese Tasten anpassen, werden am Bildschirm die numerischen Werte der Eigenschaften entsprechend ihrer Änderung angezeigt.

1 2 3 4 5

Folgende Tabelle beschreibt die Tasten an der Frontblende.

Nummer	Beschreibung Verwendung

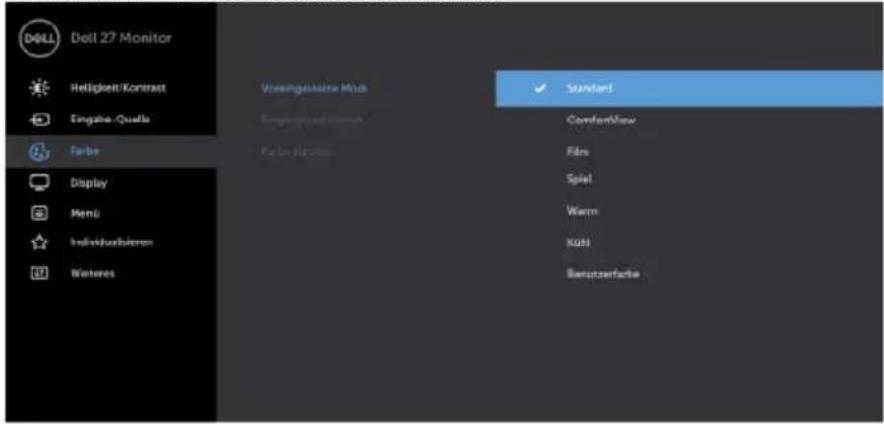

1	Schnelltaste:Voreinstellungsmodi	Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.

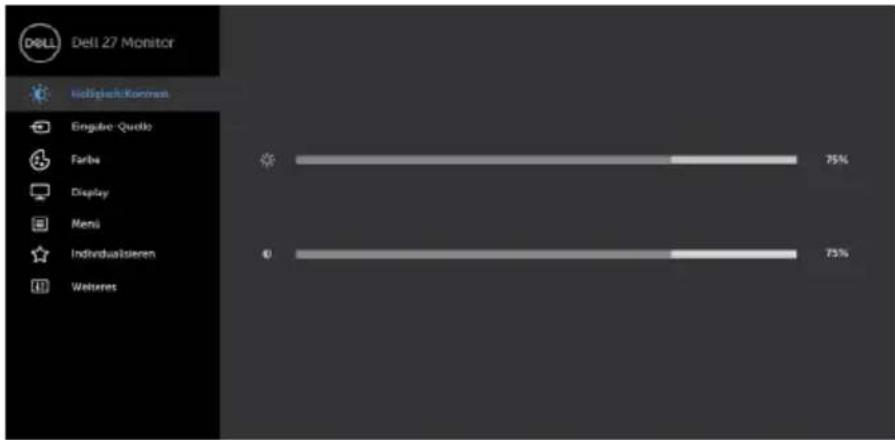

2	Schnelltaste:Helligkeit / Kontrast	Mit dieser Taste erhalten Sie direkten Zugriff auf das Menü „Helligkeit / Kontrast“.
3	Menü	Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen.Siehe Menüsystem aufrufen.
4	Verlassen	Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
5	Ein/Aus (mit Betriebsanzeige)	Mit der Ein/Aus schalten Sie den Monitor ein und aus.Die weiße LED zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist.Eine glühende weiße LED zeigt den DPMS-Energiesparmodus an.

Taste an der-Frontblende

Passen Sie über die Steuertasten am unteren Rand des Monitors die Bildeinstellungen an.

1 2 3

Nummer	Beschreibung Verwendung
1	ts	Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü.
2		Bestätigen Sie Ihre Auswahl mit der OK-Taste.
3	i k	Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.

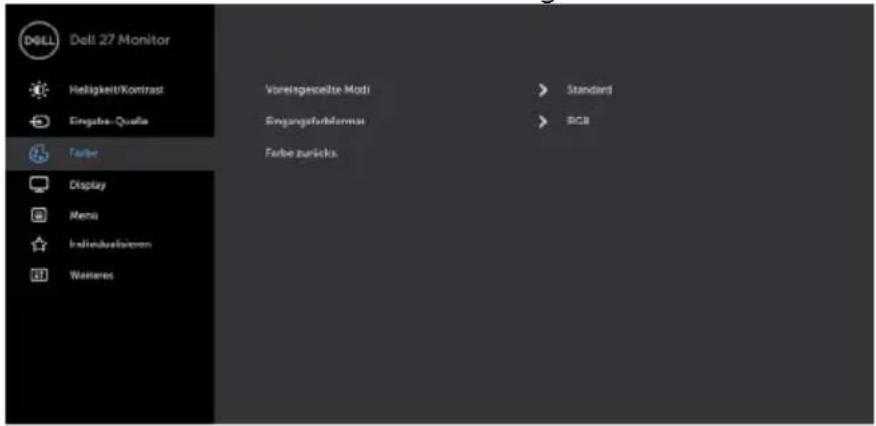

Bildschirmmenü (OSD) verwenden

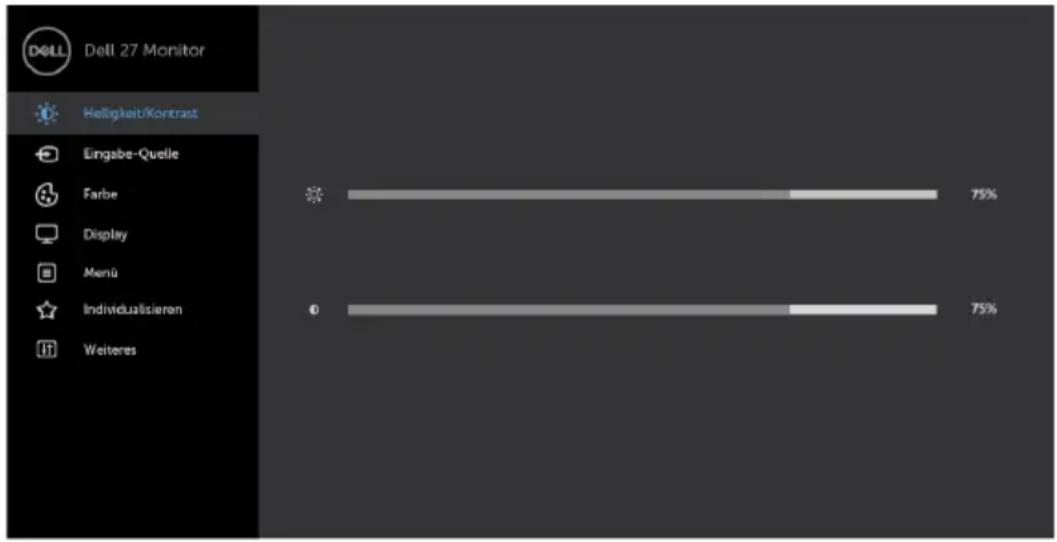

Menüsystem aufrufen

HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird.

1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die

-Taste.

2 Bewegen Sie sich mit den Tasten und zwischen den Optionen. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben.

3 Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste oder

oder

4 Wählen Sie mit - und -Tasten den gewünschten Parameter aus.

5 Drücken Sie zum Aufrufen des Schiebereglers die -Taste, nehmen Sie dann Ihre

Änderungen mit der Taste oder entsprechend den Anzeigen im Menü vor.

6 Wählen Sie zum Speichern der aktuellen Einstellung und zum Zurückkehren zum

vorherigen Menü 6 oder wählen Sie zum Akzeptieren und Zurückkehren zum

vorherigen Menü

Symbol

Menü und Untermenüs

Beschreibung

Helligkeit / Kontrast

Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.

Helligkeit Die Helligkeit passt die Luminanz der

Hintergrundbeleuchtung an (Minimum 0, Maximum 100).

Drücken Sie zum Erhöhen der Helligkeit die > -Taste.

Drücken Sie zum Verringern der Helligkeit die -Taste.

Hinweis: Die manuelle Anpassung der Helligkeit wird deaktiviert, wenn Dynamischer Kontrast/HDR eingeschaltet sind.

Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.

Mit >> erhöhen Sie den Kontrast, mit <verringern Sie den Kontrast (von 0 bis 100).

Der Kontrast passt das Verhältnis zwischen Dunkelheit und Helligkeit am Monitor an.

Symbol	Menü und Untermenüs	Beschreibung

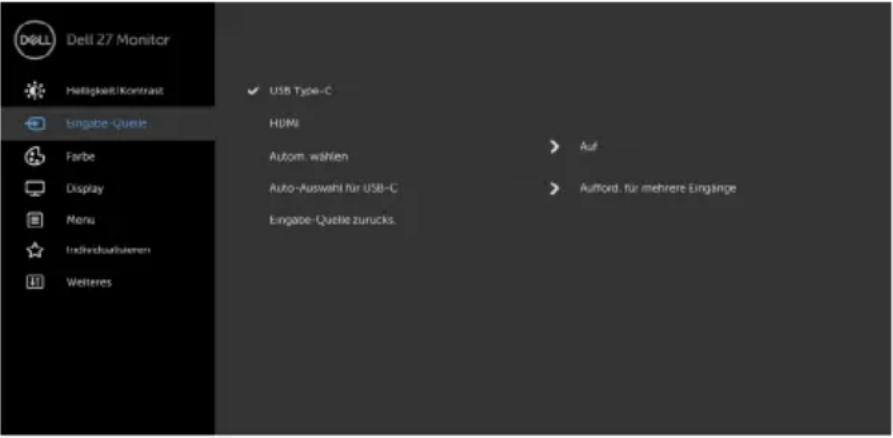

	Eingangsquelle	Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor verbunden sein können.
	USB-Type-C	Wählen Sie den USB-Type-C -Eingang, wenn Sie den analogen Anschluss USB-Type-C verwenden. Drücken Sie zur Auswahl der USB-Type-C-Eingangsquelle.
	HDMI Wählen	Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden. Drücken Sie zur Auswahl der HDMI-Eingangsquelle.
	Auto-Auswahl	Wählen Sie mit > die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
	Auto-Auswahl für USB-C	Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C auf: • Aufforderung für mehrere Eingänge: Immer Meldung Wechsel zu USB-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll • Ja: Scaler wechselt, ohne zu fragen, immer zu USB-C-Video, wenn USB-C verbunden ist. • Nein: Scaler wechselt NICHT automatisch von einem anderen verfügbaren Eingang zu USB-C-Video.
	Eingangsquelle-stellungen zurück-setzen	Setzt die Eingangsquellestellungen auf die werkseitigen Standards zurück.

USB-Type-C Wählen Sie den USB-Type-C -Eingang, wenn Sie den analogen Anschluss USB-Type-C verwenden.
	Drücken Sie zur Auswahl der USB-Type-C-Eingangsquelle
HDMI Wählen Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden.
	Drücken Sie zur Auswahl der HDMI-Eingangsquelle
Auto-Auswahl	Wählen Sie mit die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
Auto-Auswahl für USB-C	Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C auf:• Aufforderung für mehrere Eingänge: Immer Meldung Wechsel zu USB-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll• Ja: Scaler wechselt, ohne zu fragen, immer zu USB-C-Video, wenn USB-C verbunden ist.• Nein: Scaler wechselt NICHT automatisch von einem anderen verfügbaren Eingang zu USB-C-Video.
Eingangsquellestellungenzurücksetzen	Setzt die Eingangsquellestellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Menu Individuflüssen Westeres Voreitsgesetzte Modi Eingangsfurbformus Farbe zurücks. Standard RGB

Voreing- estellter Modus

Durch Auswahl von Voreingestellte Modi können Sie in der Liste zwischen Standard, ComfortView, Film, Spiel, Warm, Kühl und Benutzerfarbe wählen.

Dell 27 Monitor Helligkeit/Kontrast Engabe-Quella Farbe Display Menu Individuflösten Wetres Vorangsstärte Mod Standard ComfortView Fiks Spiel Warm KOH Berutzerfarbe

• Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus.
• ComfortView: Verringert die Intensität des vom Bildschirm ausgegebenen blauen Lichts für eine komfortablere Betrachtung.

HINWEIS: Zur Reduzierung der Gefahr von

Augenbelastung und Nacken-/Arm-/Rücken-/Schulterschmerzen aufgrund langfristiger Computerarbeit sollten Sie:

• Den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt aufstellen.
• Regelmäßige und häufige Pausen machen, bspw.
• alle zwei Stunden 20 Minuten lang.
• Während der Pausen von Ihrem Bildschirm wegsehen und mindestens 20 Sekunden lang ein 6 Meter entferntes Objekt fokussieren.
• Während der Pausen Dehnübungen zur Entspannung von Nacken/arm/Rücken/Schultern machen.

Symbol	Menü und Untermenüs	Beschreibung
		Film:Lädt die für Filme geeigneten Farbeinstellungen.Spiel:Lädt die für die meisten Gaming-Anwendungen geeigneten Farbeinstellungen.Warm:Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl:Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.Angepasste Farbe:Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten und [2442] und erstellen Ihren eigenen voreingestellten Farbmodus.HINWEIS:Wenn Intelligente HDR eingeschaltet ist, laufen die voreingestellten Modi Film und Spiel mit lokal verdunkelter Hintergrundbeleuchtung.

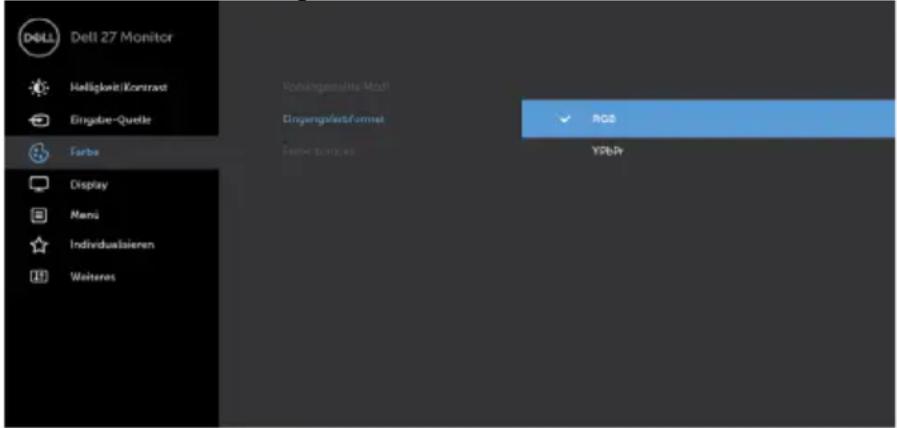

	Eingangs-farbformat	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB:Wählen Sie diese Option, falls Ihr Monitor über das HDMI/USB-Type-C-Kabel mit einem Computer (oder DVD-Player) verbunden ist.YPbPr:Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
	Farbton	Passen Sie den Farbton mit und zwischen „0“ und „100“ an.HINWEIS:Die Farbton-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Sättigung	Passen Sie die Sättigung mit und zwischen „0“ und „100“ an.HINWEIS:Die Sättigung-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Farbeinstellungen zurücksetzen	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

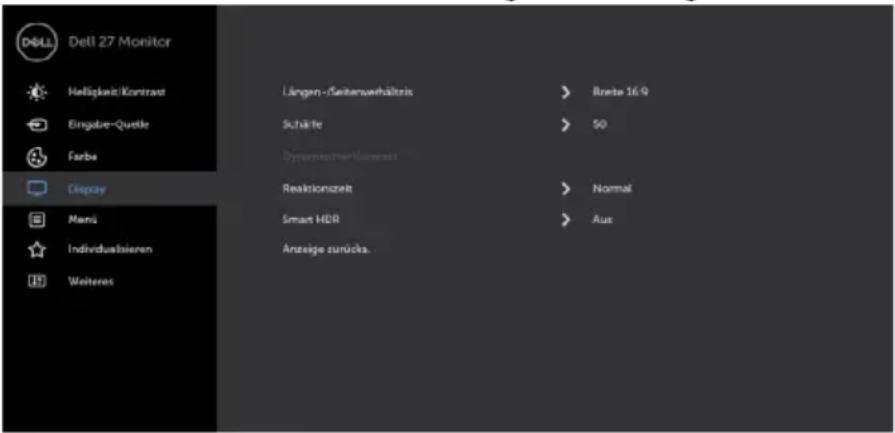

	Anzeige	Passen Sie das Bild über die Anzeigeeinstellungen an.
	Seitenve-rhältnis	Passen Sie das Bildverhältnis auf Wide 16:9, 4:3 oder 5:4 an.
	Schärfe Lässt das Bild schärfer oder weicher aussehen.Passen Sie mit ↗ oder ↙ die Schärfe zwischen 0 und 100 an und der Desktop wird schärfer.
	Dynam -ischer Kontrast	Hiermit können Sie die Kontraststufe für eine schärfere und detailliertere Bildqualität erhöhen.Drücken Sie die Taste ↗, um Dynamischer Kontrast auf "Ein" oder "Aus" zu setzen.[IMAGE] HINWEIS:Nur für den voreingestellten Modus Spiel und Film.[IMAGE] HINWEIS:Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt haben.
	Ansprechzeit Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen.

Symbol	Menü und Untermenüs	Beschreibung
	Smart HDR	Wechseln Sie die Funktion vonSmart-HDRmit, zwischenDesktop, Film-HDR, Spiel-HDR,ReferenzundAus.Smart-HDR (High Dynamic Range) optimiert automatisch die Anzeigeausgabe durch optimale Anpassung der Einstellungen zur Darstellung lebensechter Bilder.Desktop:Dies ist der Standardmodus. Er eignet sich am besten für die allgemeine Nutzung des Monitors mit einem Desktop-Computer.Film-HDR:Verwenden Sie diesen Modus während der Wiedergabe von HDR-Videoinhalten zur Erweiterung von Kontrastverhältnis, Helligkeit und Farbpalette. Er stimmt die Videoqualität zur lebensechten Darstellung ab.Spiel-HDR:Verwenden Sie diesen Modus bei Spielen, die HDR unterstützen. Er erweitert Kontrastverhältnis, Helligkeit und Farbpalette. Dadurch wird das Spielerlebnis noch realistischer als von den Spielentwicklern vorgesehen.Referenz:Am besten nutzen Sie es mit Inhalten, die mit DisplayHDR-Standards konform sind.Aus:Deaktiviert die Smart-HDR-Funktion.HINWEIS:Dieses Funktion ist nur verfügbar, wenn ein HDMI-Signal erkannt wird. Während der Monitor HDR-Inhalte verarbeitet, werden Voreinstellungsmodi, Helligkeit und Dynamischer Kontrast deaktiviert.HINWEIS:Die mögliche Spitzenhelligkeit im HDR-Modus beträgt 600 Nits(typisch). Der tatsächliche Wert und die Dauer während der HDR-Wiedergabe können je nach Videoinhalt variieren.HINWEIS:HDMI wechselt zu Version 2.0, wenn einer der Smart-HDR-Modi ausgewählt wird. HDMI wechselt zu Version 1.4, wenn Smart-HDR ausgeschaltet wird.HINWEIS:HDR-Modi werden nur beim HDMI-Eingang unterstützt. Die Optionen bleiben inaktiv (ausgegraut), bis HDMI-Videoeingänge aktiv werden.USB Type-C (Alt-Modus mit DP 1.2) unterstützen den HDR-Modus nicht.
	Anzeigeein -stellungen zurücks- etzen	Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

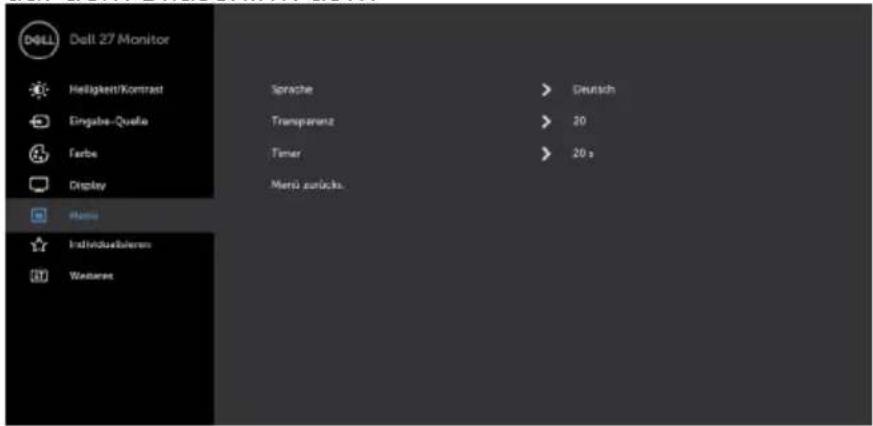

Menü

Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw.

Dell 27 Monitor Hellgarten/Kontrast Eingabe-Quelle Farbe Display Name Individuals/Belzen Wearner Sprache > Deutsch Transparenz > 20 Timer > 20 s Mertü zurück. Deutsch

Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.

Nummer Sprachen
1	Englisch
2	Spanisch
3	Französisch
4	Deutsch
5	Portugiesisch (Brasilianisch)
6	Russisch
7	Vereinfachtes Chinesisch
8	Japanisch

Transparenz

Wählen Sie diese Option, um die Menütransparenz mit und ✅ einzustellen (min. 0% / max. 100%).

Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.

Passen Sie den Schieberegler mit und in 1-Sekunden-Schritten auf 5 bis 60 Sekunden an.

Menüeins -tellungen Setzt die Menüeinstellungen auf die werkseitigen Standards zurück.

zurücksetzen

Symbol	Menü und Untermenüs	Beschreibung

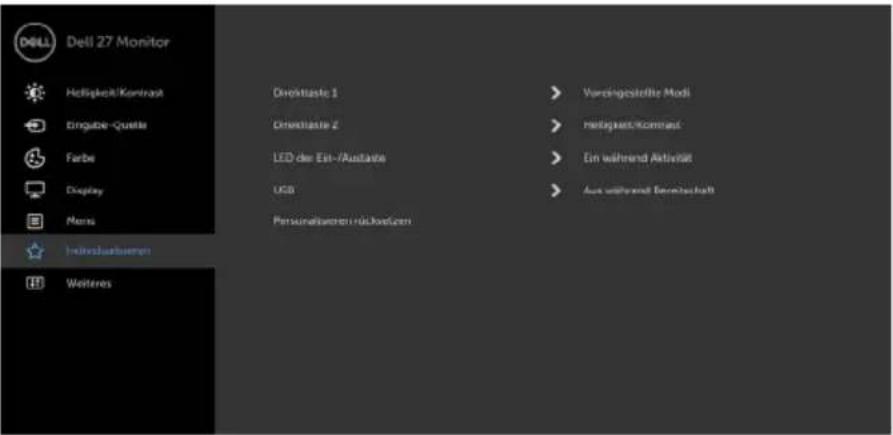

	Anpassen
	Schnelltaste 1	Wählen Sie zur Einstellung von Schnelltaste 1 zwischen Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis und Smart-HDR.
	Schnelltaste 2	Wählen Sie zur Einstellung von Schnelltaste 2 zwischen Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis und Smart-HDR.
	Ein-/Austaste-LED	Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Energiesparen.
	USB Ermöglicht Ihnen das Aktivieren oder Deaktivieren der USB-Ladefunktion im Bereitschaftsmodus des Monitors.
	Anpassung zurücksetzen	Setzt Tastenkombinationen und die LED der Ein-/Austaste auf die Werksstandards zurück.

Symbol

Menü und Untermenüs

Beschreibung

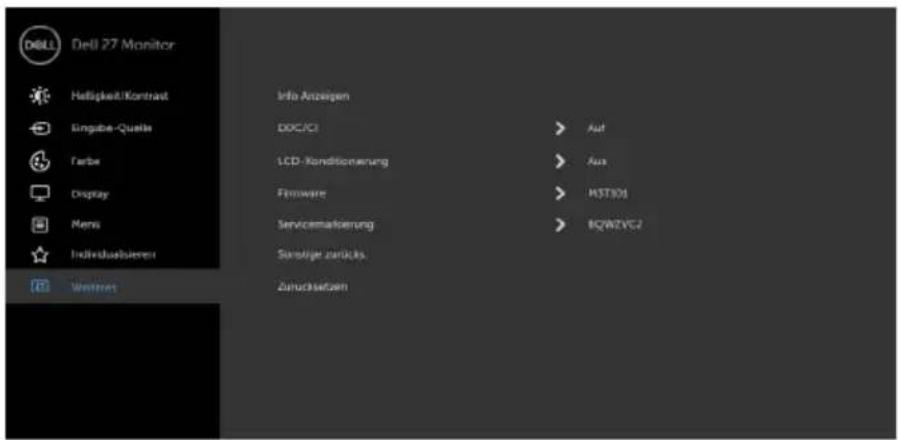

Sonstiges

DELL Dell 27 Monitor Helligkeit/Kontrast Info Anzeigen DCC/CI Auf LCD-Konditionierung Aus Firmware MST301 Servicemäßierung EQWZVC2 Sonstige zürücks Zurücksetzen Vertrieb

Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.

Info anzeigen

Zeigt die aktuellen Monitoreinstellungen.

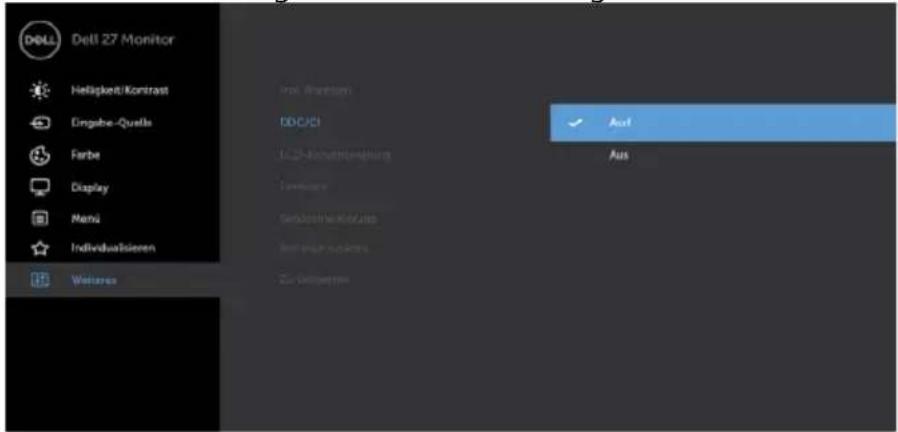

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglichlt Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Aus. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.

Dell 27 Monitor Helligkeit/Kontrast Dingabe-Quelle Farbe Display Manz Individuistieren Weitere Insg. Rörsen DDO/CI LED-Konstruktursprung Leverage Senskaufnahme/Verlust Best-Planungsverlust Zur Drittenplan Auf Aus

Symbol	Menü und Untermenüs	Beschreibung

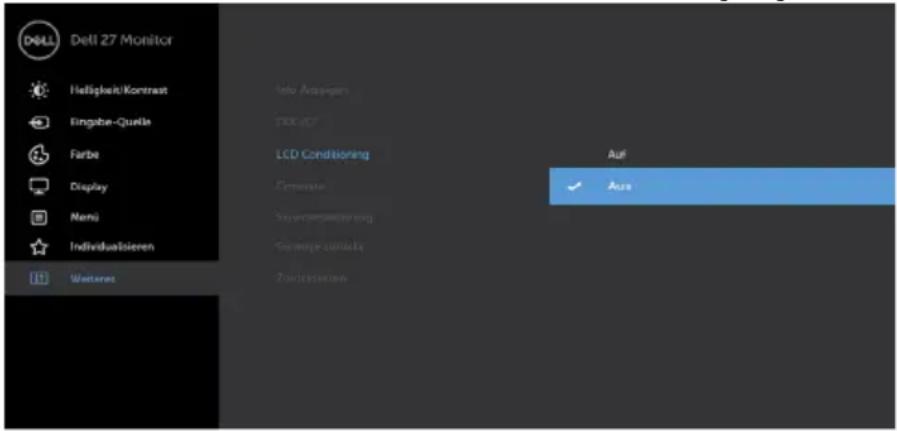

	LCD-Behandlung	Hilft bei der Reduzierung schwacher Geisterbilder.Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten des Vorgangs Ein.
	Firmware	Firmware-Version
	Service-Tag	Zeigt das Service-Tag. Das Service-Tag ist ein eindeutiger alphanumerischer Identifikator, der Dell die Identifikation von Produktspezifikationen und den Zugriff auf Garantieinformationen ermöglichtHinweis:Das Service-Tag ist zudem auf ein Schild an der Unterseite des Ständers gedruckt.
	Sonstige Einstellungen zurücksetzen	Stellt sonstige Einstellungen, wie DDC/CI, auf die werksseitigen Standards zurück.
	Werkseins -tellungen	Setzt alle Bildschirmmenüestellungen auf die werksseitigen Standards zurück.

HINWEIS: In diesem Monitor ist eine Funktion zur automatischen Kalibrierung der Helligkeit integriert, um den LED-Alterungsprozess auszugleichen.

OSD-Warnmeldungen

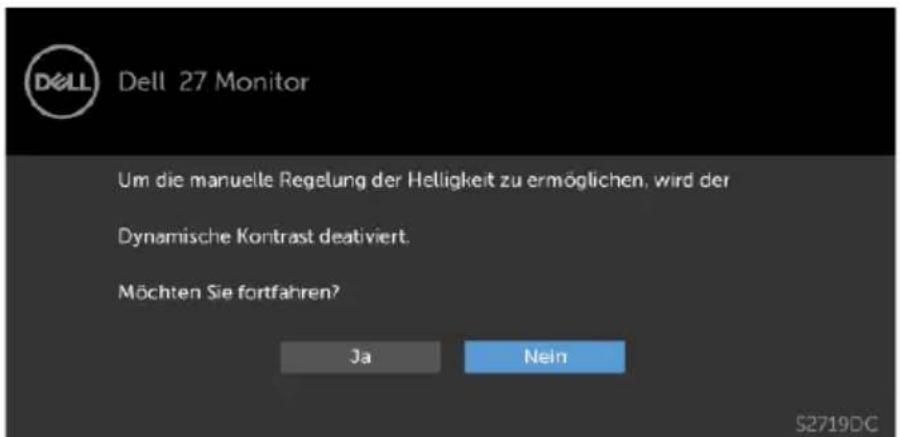

Wenn die Funktion Dynamischer Kontrast in den voreingestellten Modi (Spiel oder Film) aktiviert ist, wird die manuelle Helligkeitsanpassung deaktiviert, die folgende Meldung wird angezeigt.

DELL 27 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein S2719DC

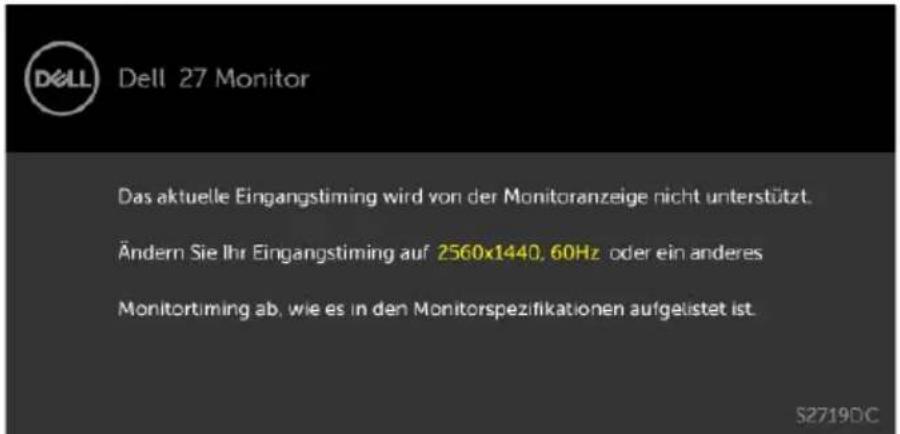

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, die folgende Meldung wird angezeigt.

DELL Dell 27 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 2560x1440, 60Hz oder ein anderes Monitortömiting ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 2560 x 1440.

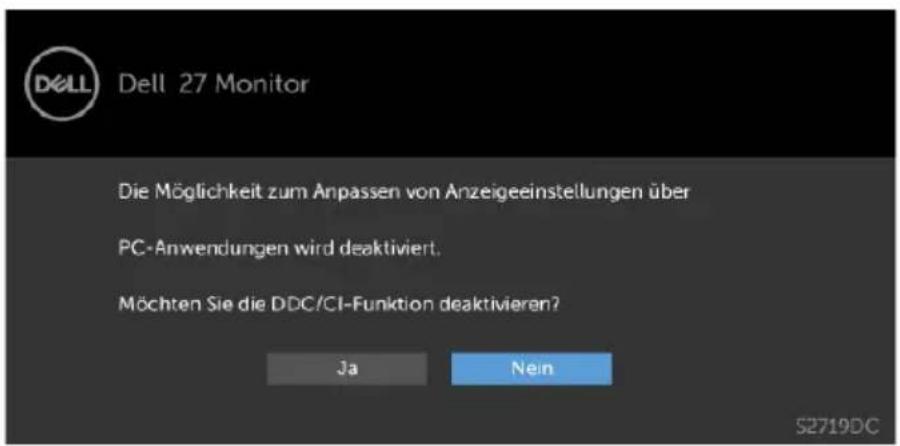

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird.

DELL 27 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein S2719DC

Wenn der Monitor den Energiesparmodus aufruft, die folgende Meldung wird angezeigt.

DELL Dell 27 Monitor Energiesparen aktivieren. S2719DC

Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das OSD Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen.

DELL Dell 27 Monitor ● Kein USB Type-C Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2719DC

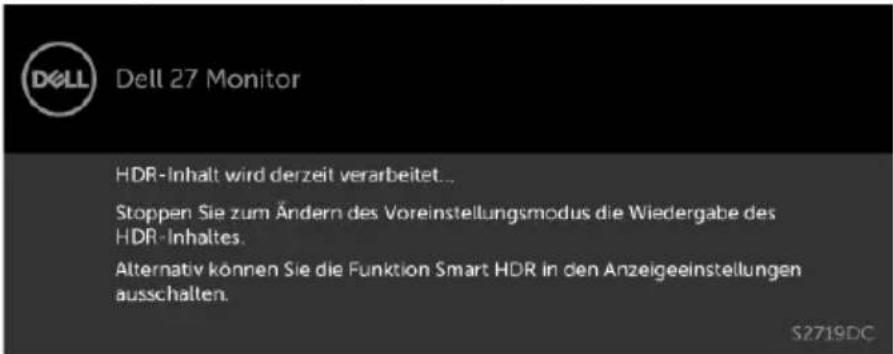

Wenn Sie versuchen, den Voreinstellungsmodus zu ändern, während Smart HDR eingeschaltet ist, die folgende Meldung wird angezeigt.

DELL Dell 27 Monitor HDR-Inhalt wird derzeit verarbeitet... Stoppen Sie zum Ändern des Voreinstellungsmodus die Wiedergabe des HDR-Inhaltes. Alternativ können Sie die Funktion Smart HDR in den Anzeigeeinstellungen ausschalten. S2719DC

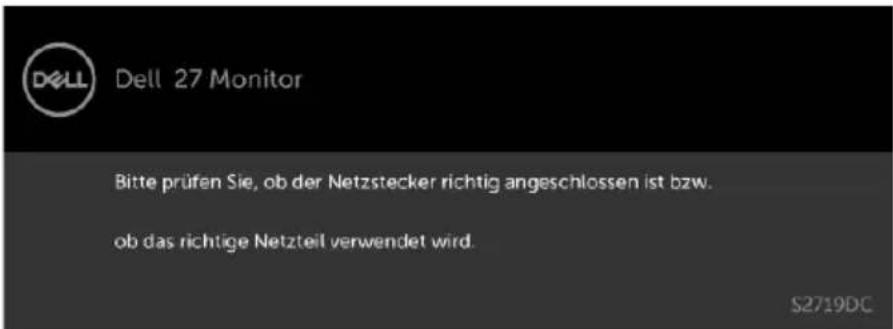

Bei Verwendung des falschen Adapters oder der falschen Adapteranschlussausnahme sehen Sie die folgende Meldung.

DELL Dell 27 Monitor Bitte prüfen Sie, ob der Netzstecker richtig angeschlossen ist bzw. ob das richtige Netzteil verwendet wird $2719DC

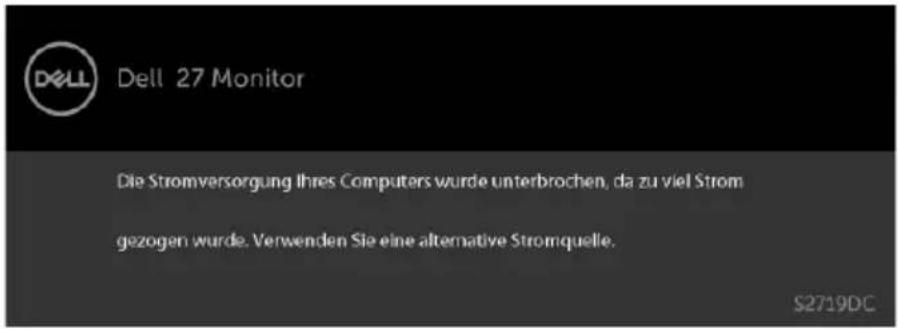

Wenn die Ladeleistung des Laptops von USB Type-C 45 W übersteigt, erscheint folgende Meldung.

Dell 27 Monitor Die Stromversorgung Ihres Computers wurde unterbrochen, da zu viel Strom gezogen wurde. Verwenden Sie eine alternative Stromquelle. S2719DC

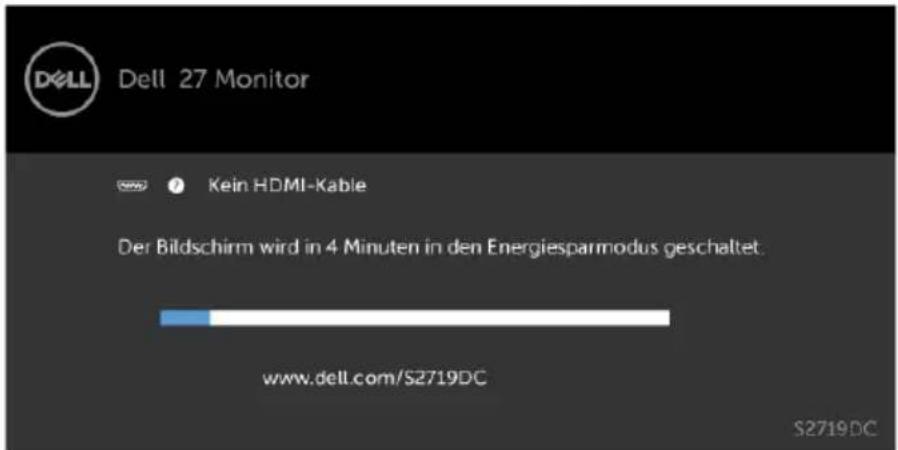

Falls USB Type-C,HDMI-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt.

DELL Dell 27 Monitor ● Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2719DC S2719DC

oder

DELL 27 Monitor © Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2719DC S2719DC

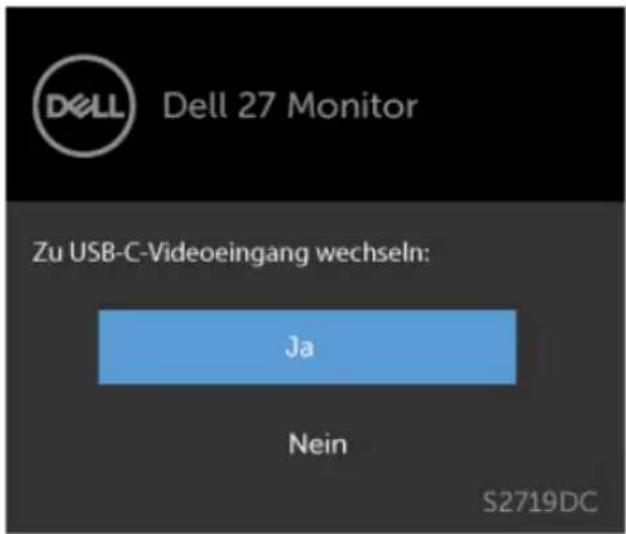

Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist:

• Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist.
• Wenn das HDMI-Kabel an den Monitor angeschlossen ist.

DELL Dell 27 Monitor Zu USB-C-Videoeingang wechseln: Ja Nein S2719DC

Siehe Problemlösung für weitere Informationen.

⚠️ WARNING: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1 Schalten Sie Computer und Monitor aus.
2 Ziehen Sie das Monitorkabel von der Rückseite des Computers ab. Damit der Selbsttest richtig abläuft, entfernen Sie das digitale (weißer Anschluss) und das analoge (blauer Anschluss) von der Rückseite des Computers, sofern angeschlossen
3 Schalten Sie den Monitor ein.

Das schwebende Dialogfenster sollte auf dem Bildschirm (vor schwarzem Hintergrund) erscheinen, wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm.

Dell 27 Monitor Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2719DC S2719DC

oder

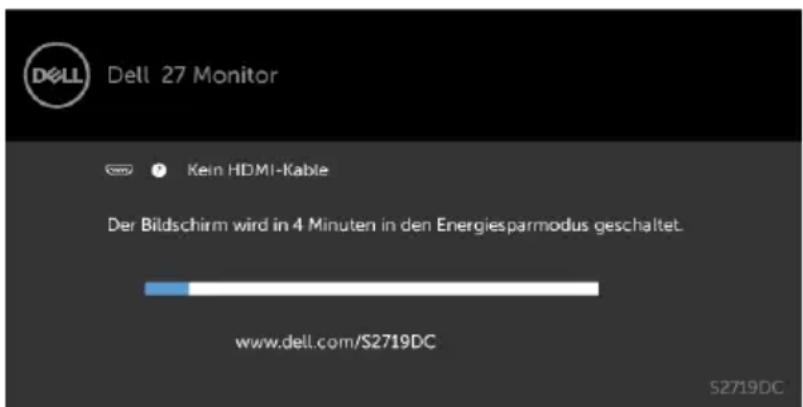

Dell 27 Monitor Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2719DC S2719DC

4 Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

5 Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4 5

So führen Sie die integrierte Diagnose durch:

1 Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2 Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3 Halten Sie Taste 1 für 5 Sekunden gedrückt. Ein grauer Bildschirm erscheint.
4 Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5 Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot.
6 Untersuchen Sie den Bildschirm auf Abweichungen.
7 Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige.

Der Test ist abgeschlossen, sobald der weiße Bildschirm erscheint. Um den Vorgang zu beenden, drücken Sie erneut Taste 1.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Wiederherstellungsmodus für HDMI

Ihr Monitor bietet einen ausfallsicheren Mechanismus zur Wiederherstellung der HDMI-Version. HDMI wechselt zur Version 2.0, wenn einer der Smart-HDR-Modi ausgewählt wird. Falls die Bildschirmanzeige nach Umschalten auf HDMI-Version 2.0 ausgeschaltet wird, kehren Sie anhand der folgenden Schritte zu HDMI-Version 1.4 zurück:

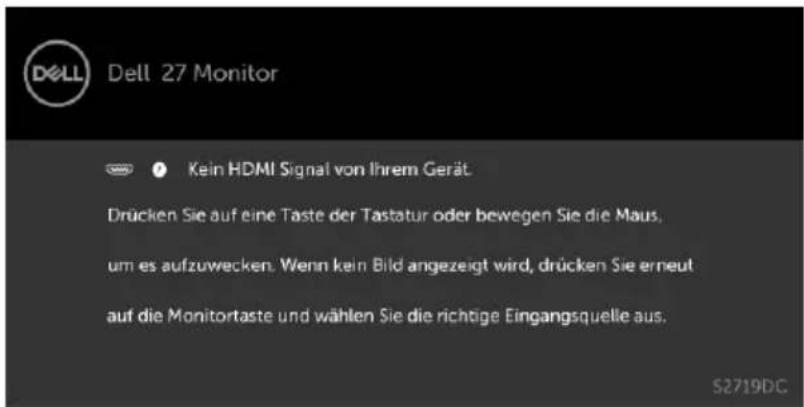

1 Drücken Sie zum Aufwecken des Monitors eine der Menütasten.

DELL Dell 27 Monitor ● Kein HDMI Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2719DC

2 Drücken Sie zum Aufrufen des Eingangsquelle-Auswahlmenüs eine der Menütasten.

DELL Dell 27 Monitor Eingabe-Quelle: Auto USB Type-C ✓ HDMI

3 Wählen Sie mit und den aktuellen HDMI-Port, halten Sie dann zum Aufrufen des HDMI-1.4-Dialogs 8 Sekunden die Taste gedrückt.

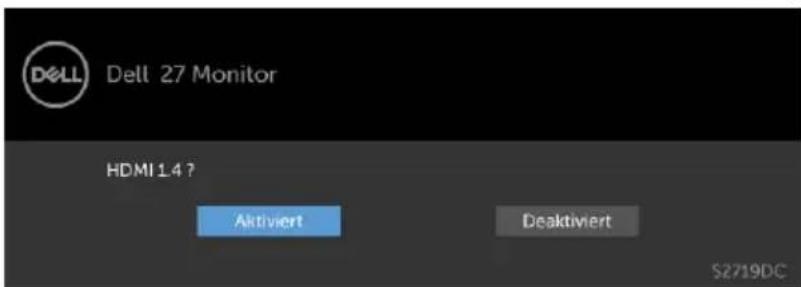

4 Drücken Sie zum Aktivieren von HDMI-Version 1.4

Dell 27 Monitor HDMI 1.4 ? Aktiviert Deaktiviert S2719DC

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome	Was Sie bemerken	Korrekturvorschläge
Kein Video/ Betriebs-LED aus	Kein Bild •	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste vollständig hinunterzudrücken.Stellen Sie sicher, dass über das Menü Eingangsquelle die richtigeEingangsquelleausgewählt ist.Falls die aktuellen HDMI-Version 2.0 ist, wechseln Sie zu 1.4.
Kein Video/ Betriebs-LED ein	Kein Bild oder keine Helligkeit	Erhöhen Sie die Helligkeit und den Kontrast über das OSD-Menü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über die TasteEingangsquellenauswahldie richtige Eingangsquelle ausgewählt ist.
Fehlende Pixel oder dauerhaft leuchtende Pixel	Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Schalten Sie Monitor und Computer aus und dann wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Helligkeits probleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Sicherheitsprobleme	Sichtbare Anzeichen von Rauch oder Funken	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Monitor-störungen trete746.A0A02.0001n nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
HDR-Probleme	GFX-Lösung kann nach Umschalten auf Desktop/Film-HDF/Spiel-HDR/Referenz voreinstellungen nicht in den HDR-Modus gewechselt werden	Stellen Sie sicher, dass der PC oder die Grafikkartenlösung die Mindestanforderungen für HDR-Wiedergabe erfüllt, und installieren Sie die aktuellsten Grafikkartentreiber.Achten Sie darauf, das mitgelieferte HDMI-2.0-Kabel zu verwenden.Falls die obigen Schritte fehlschlagen, wählen Sie zum Erzwingen der geeigneten HDR-Signalgebung die Auflösung 3840 x 2160 aus den Anzeigeeigenschaften.
Fehlende Farbe	Farbloses Bild	Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe	Bildfarbenicht gut	Ändern Sie je nach Anwendung die Einstellungen der voreingestellten Modi im OSD-Menü Farbe.Stellen Sie die R/G/B-Werte unter Anpassen ein.Farbe im OSD-Menü Farbe.Ändern Sie das Eingangsfarbformat unter Erweiterte Einstellungen im OSD auf PC-RGB oder YPbPr ab.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Einschwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Verwenden Sie die Energieverwaltung, damit sich der Monitor bei Nichtbenutzung ausschaltet (weitere Informationen finden Sie unter Energiesparmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifisch

Problem	Was Sie bemerken	Korrekturvorschläge
Bild ist zu klein Bild ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus		Prüfen Sie die Seitenverhältnis-Einstellung im OSD Anzeigeeinstellungen.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Die Monitoreinstellungen können mit den Tasten an der Frontblende nicht angepasst werden	Das OSD-Menü erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen das Netzkabel und schließen es wieder an; schalten Sie den Monitor wieder ein.
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, Licht leuchtet weiß.	Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm aus.	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Führen Sie die integrierte Diagnose aus.
Kein Bild bei Verwendung einer USB-Type-C-Verbindung mit Computer, Laptop usw.	Leeranzeige • Stellen Sie sicher, ob die USB-Type-C-Schnittstelle des Gerätes den DP Alternate Mode unterstützen kann.• Vergewissern Sie sich, ob das Gerät eine Ladeleistung von mehr als 45 W benötigt.• Die USB-Type-C-Schnittstelle des Gerätes kann den DP Alternate Mode nicht unterstützen.• Stellen Sie Windows auf den Projektionsmodus ein.• Vergewissern Sie sich, dass das USB-Type-C-Kabel nicht beschädigt ist.
Keine Aufladung bei Verwendung einer USB-Type-C-Verbindung mit Computer, Notebook usw.	Keine Aufladung • Stellen Sie sicher, dass das Gerät eines der Ladeprofile 5 V/15 V/20 V unterstützen kann.• Vergewissern Sie sich, ob das Gerät eine Ladeleistung von mehr als 45 W benötigt.• Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden.• Vergewissern Sie sich, dass das USB-Type-C-Kabel nicht beschädigt ist.
Intermittierendes Aufladen bei Verwendung der USB-Type-C-Verbindung mit Computer, Notebook usw.	Intermittierendes Aufladen	• Prüfen Sie, ob die maximale Leistungsaufnahme des Gerätes mehr als 45 W beträgt.• Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden.• Vergewissern Sie sich, dass das USB-Type-C-Kabel nicht beschädigt ist.

Sicherheitshinweise

Bei Monitoren mit Hochglanzblende ist bei der Aufstellung darauf zu achten, dass der Monitor keine störenden Reflexionen durch Umgebungslicht und helle Flächenverursacht.

⚠️ WARNUNG: Der Einsatz von Bedienelementen, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann Stromschlag, elektrische und/oder mechanische Gefahren auslösen.

Weitere Sicherheitshinweise finden Sie unter den Informationen zur Sicherheit, Umwelt und zu den behördlichen Vorschriften (SERI).

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So erhalten Sie Online-Kundendienstinhalte zu einem Monitor. Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell-Mitarbeiter aus den Bereichen Verkauf, technischer Support und Kundendienst:

1 Besuchen Sie www.dell.com/support.
2 Stellen Sie sicher, dass Ihr Land oder Ihre Region im Auswahlmenü Ein Land/eine Region wählen unten rechts auf der Seite ausgewählt wurde.
3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land.
4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.
5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist.

Einstellen des Monitors

HINWEIS: Wenn alle Bedingungen an den HDR-Ausgang erfüllt sind, kann eine maximale Eingangsauflösung bis 3840 x 2160 unterstützt werden.

Einstellung der Anzeigeauflösung auf 2560 x 1440 (Maximum)

Stellen Sie zur Erzielung bester Leistung die Anzeigelösung auf 2560 x 1440 Pixel ein, indem Sie die nachstehenden Schritte befolgen:

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen. Bei Windows Vista und Windows 7 überspringen Sie diesen Schritt.
2 Wählen Sie das Bildschirmauflösung.
3 Klicken Sie auf die Dropdownliste der Bildschirmauflösung und wählen Sie 2560 x 1440.
4 Klicken Sie auf OK.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 2560 x 1440.
4 Klicken Sie auf Übernehmen.

Ist die empfohlene Auflösung nicht als Option aufgelistet, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendete Computersystem beschreibt, und durchlaufen Sie die vorgegebenen Schritte.

Dell-Computer

1 Rufen Sie www.dell.com/support/ auf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 2560 x 1440 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Kein Dell-Computer

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen. Bei Windows Vista und Windows 7 überspringen Sie diesen Schritt.
2 Rechtsklicken Sie auf den Desktop und wählen Eigenschaften.
3 Wählen Sie das Einstellungen-Register.
4 Wählen Sie Erweitert.
5 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
6 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel www.amd.com oder www.nvidia.com).
7 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf Eigenschaften der Grafikkarte.
4 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
5 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel www.amd.com oder www.nvidia.com).
6 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen.

HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich bitte an den Hersteller Ihres Computers oder ziehen Sie den Kauf einer Grafikkarte in Betracht, die die Videoauflösung unterstützt.

Leitfaden für die Wartung

Ihren Monitor reinigen

⚠️ WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen.

△ ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, warmen Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.

Pinbelegungen

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels
1 TMDS DATA	2+
2 TMDS DATA	2 SHIELD
3 TMDS DATA	2-
4 TMDS DATA	1+
5 TMDS DATA	1 SHIELD
6 TMDS DATA	1-
7 TMDS DATA	0+
8 TMDS DATA	0 SHIELD
9 TMDS DATA	0-
10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK-
13 CEC
14 Reserved (N.C. on device)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Ground
18 +5 V POWER
19 HOT PLUG	DETECT

USB Type C-Anschluss

USB Type-C receptacle B A GND 12 1 GND SSRXp1 11 2 SSTXp1 SSRXn1 10 3 SSTXn1 VBUS 9 4 VBUS SBU2 8 5 CC1 Dn1 7 6 Dp1 Dp1 6 7 Dn1 CC2 5 8 SBU1 VBUS 4 9 VBUS SSTXn2 3 10 SSRXn2 SSTXp2 2 11 SSRXp2 GND 1 12 GND B A typically connected to a charger through a Type-C cable

Kontakt Signalbelegung Kontakt Signalbelegung
A1 GND B12 GND
A2 SSTXp1	B11 SSRXp1
A3 SSTXn1	B10 SSRXn1
A4 VBUS B9 VBUS
A5 CC1 B8	SBU2
A6 Dp1 B7	Dn1
A7 Dn1	B6 Dp1
A8 SBU1	B5 CC2
A9 VBUS B4 VBUS
A10 SSRXn2	B3 SSTXn2
A11 SSRXp2	B2 SSTXp2
A12 GND B1 GND

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports.

HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol 📊) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen.

Ihr Computer hat die folgenden USB-Ports:

• Ein Upstream-Anschluss – an der rückseitigen Abdeckung des Monitors.
  • Zwei Downstream-Anschlüsse – Zwei Downstream-Anschlüsse
  Ladeanschluss – die Ports mit ←0 -Akkusymbol unterstützen schnelle Aufladung, falls das Gerät BC 1.2-kompatibel ist.

HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Energiesparmodus ist. Im Energiesparmodus funktionieren die USB-Anschlüsse nur dann normal, wenn das USB-Kabel (Type-C zu Type-C) angeschlossen ist. Andernfalls befolgen Sie die Bildschirmeinstellung von USB. Wenn die Einstellung „Während Bereitschaft ein“ ausgewählt ist, funktioniert USB normal; andernfalls ist USB deaktiviert. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es einige Sekunden, bis die angeschlossene Peripherie den normalen Betrieb fortsetzt.

Übertragungsgeschwindigkeit	Datenrate Maximale Leistungsaufnahme (jeAnschluss)
SuperSpeed 5 Gb/s 4,5 W
High-Speed 480 Mb/s 2,5 W
Full-Speed 12 Mb/s 2,5 W

USB-Downstream-Port

Pin-Nummer Signalname
1 VBUS
2 D-
3 D+
4 Erde
5 StdA_SSRX-
6 StdA_SSRX+
7	Erde_Drain
8 StdA_SSTX-
9 StdA_SSTX+
Schale	Abschirmung
