Produkttyp	Digitaler Satellitenreceiver
Marke	Panasonic
Modell	TU-DSF40P
Stromversorgung	220–240 V Wechselspannung, 50 Hz
Leistungsaufnahme im Betrieb	25 W max.
Leistungsaufnahme im Standby	5,7 W max.
Abmessungen (H × B × T)	7,1 cm × 35,0 cm × 25,0 cm
Gewicht	3,4 kg
Empfangsart	Satellit (DVB-S)
CI-Slot (Common Interface)	Ja, 68-polig (PCMCIA/JEIDA), für Module und SD-RAM-Karten
Timerprogrammierung	Ja, bis zu 7 Timerereignisse
Dolby Digital	Ja, über optischen Digitalausgang (Bitstream/PCM)
Bildformat	16:9 und 4:3 (Letterbox/Zoom)
Anschlüsse	2× SCART (TV/VCR), 1× RGB, optischer Audioausgang, RS232C, LNB-Eingang und -Ausgang, 2× Cinch Audio L/R
Reinigung	Gehäuse mit weichem, feuchtem Tuch und mildem Reinigungsmittel abwischen; keine benzol- oder petroleumhaltigen Produkte verwenden
Sicherheitshinweise	Gerät vor Regen und Feuchtigkeit schützen; keinen direkten Sonneneinfluss; mindestens 5 cm Abstand für Belüftung; Netzstecker bei längerem Nichtgebrauch ziehen
Reparatur	Enthält keine vom Benutzer wartbaren Teile; nur durch autorisierten Fachhändler

Häufig gestellte Fragen - TU-DSF40P PANASONIC

Wie schließe ich den TU-DSF40P an?

Schließen Sie die Antenne an den LNB IN-Anschluss an. Verbinden Sie das Gerät über ein SCART-Kabel mit Ihrem Fernseher (TV SCART). Falls ein Videorecorder angeschlossen werden soll, nutzen Sie die VCR SCART-Buchse. Schließlich stecken Sie das Netzkabel in eine 230-V-Steckdose und schalten das Gerät ein.

Wie kann ich die Senderliste sortieren?

Drücken Sie die Taste SET UP und wählen Sie TV/Radio Liste. Dort können Sie Programme hinzufügen, löschen oder verschieben. Während der Anzeige der Liste können Sie mit den PROGRAMME ▲/▼-Tasten zwischen alphabetischer und numerischer Sortierung umschalten.

Wie programmiere ich eine Timer-Aufnahme?

Drücken Sie SET UP und gehen Sie zu Timerprogrammierung. Wählen Sie eine leere Zeile, drücken Sie OK und legen Sie Programm, Datum, Wiederholung (einmalig/täglich/wöchentlich), Start- und Endzeit fest. Bestätigen Sie mit OK. Bei verschlüsselten Sendern ist die PIN-Eingabe erforderlich.

Was bedeuten die farbigen Tasten im Navigator?

Im Navigator (drücken Sie NAV) haben die Farbtasten folgende Funktionen: Rot = Bouquet (Sendergruppen), Grün = Genre (Kategorien), Gelb = Jetzt (Info zu aktuellen Sendungen), Blau = Später (Info zu folgenden Sendungen).

Wie aktualisiere ich die Software des Receivers?

Wenn eine neue Software verfügbar ist, erscheint beim Einschalten eine Meldung. Folgen Sie den Anweisungen auf dem Bildschirm, um sofort herunterzuladen, später oder nicht herunterzuladen. Sie können auch im Menü Softwareaktualisierung (unter SET UP -> Installation) manuell nach neuen Versionen suchen. Der Download dauert etwa 4–8 Minuten. Schalten Sie das Gerät währenddessen nicht aus!

Das Bild bleibt stehen oder reagiert nicht auf die Fernbedienung – was tun?

Zuerst wechseln Sie auf einen anderen Sender. Hilft das nicht, schalten Sie das Gerät über den Ein-/Ausschalter an der Vorderseite aus und wieder ein. Falls nötig, führen Sie einen Reset durch: Öffnen Sie die Common-Interface-Klappe und drücken Sie vorsichtig mit einem spitzen Gegenstand (z. B. aufgebogene Büroklammer) auf den Reset-Taster, bis ein Klicken zu hören ist. Das Gerät schaltet sich dann aus und wieder ein.

Welche Smartcard benötige ich für Premiere?

Die Premiere-Smartcard muss in ein CI-Modul (Common Interface) eingelegt werden. Stecken Sie das Modul mit der Karte (wie in der Anleitung abgebildet) in den CI-Slot an der Vorderseite des Receivers. Das Modul und die Karte sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Wie stelle ich die Fernbedienung für mein TV-Gerät ein?

Die Fernbedienung kann andere TV-Geräte steuern. Drücken Sie die Taste TV/SAT (TV-Modus). Halten Sie die Bereitschaftstaste gedrückt und geben Sie den zweistelligen Code für Ihre TV-Marke ein (siehe Tabelle in der Anleitung). Bei Panasonic-TVs sind die Codes 01–04. Testen Sie die Funktionen und wiederholen Sie ggf. mit einem anderen Code.

Wie nutze ich den Multimedia-Viewer?

Legen Sie eine SD-RAM-Karte mit JPEG-Bildern in den CI-Slot ein. Drücken Sie die rote Taste, um den Image Viewer zu starten. Mit der roten Taste können Sie zwischen den Modi Einzeln und Endlos umschalten. Im Modus Endlos können Sie die Anzeigedauer einstellen. Die maximale Bildgröße beträgt 1440×1152 Pixel.

Welche Pflegehinweise sollte ich beachten?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Lösungsmittel wie Benzol oder Petroleum. Achten Sie auf ausreichende Belüftung (mindestens 5 cm Abstand ringsum) und vermeiden Sie direkte Sonneneinstrahlung oder Feuchtigkeit.

BEDIENUNGSANLEITUNG TU-DSF40P PANASONIC

Digitaler Empfänger für Satellitenfernsehen

Bedienungsanleitung

Dolby und das Doppel-D Symbol sind eingetragene Warenzeichen der Dolby Laboratories. In Lizenz von Dolby Laboratories hergestellt.

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch, dass Sie sich für den Digital-Receiver TU-DSF40P entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Digital-Receivers optimal zu nutzen.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten.

Als Digital-Receiver der neuen Generation ist der TU-DSF40P besonders für den Empfang und die Nutzung von Premiere ausgelegt. Mit einem CI-Modul und einer Premiere Smartcard öffnet sich Ihnen das Tor zum schönsten digitalen Fernsehen: Sieben Kinos für Zuhause mit den besten Blockbustern als TV-Premieren; das beste Sportprogramm der Welt und gezielte Auswahlmöglichkeiten für Individualisten mit einzeln buchbaren Kanälen und Highlights zu den beliebtesten Themen.

Und exklusiv für Österreich: PREMIERE Austria - wir zeigen alles!

Zur Installation von Premiere beachten Sie bitte die Installationsanleitung, die der Premiere Smartcard/CI-Modul Verpackung beiliegt. Sollten Sie noch keine Premiere Smartcard/CI-Modul haben, können Sie sich unter:

0180/551 00 00* - www.premiere.de 01 / 49166 200 – www.premiere.at ____ für Deutschland für Österreich

oder im Handel über die jeweils aktuellen Angebote von Premiere informieren.

Wir wünschen Ihnen viel Freude mit Ihrem Panasonic TU-DSF40P

Ihr

Panasonic Team

*0,12 EUR/Min. über das Netz der Deutschen Telekom AG

WILLKOMMEN

Sehr geehrter Panasonic-Kunde,

Wir begrüßen Sie als neues Mitglied unserer Panasonic-Kundenfamilie und hoffen, daß Ihr neuer digitaler Empfänger Ihnen viele Jahre Freude bereiten wird. Es handelt sich hierbei um ein sehr modernes Gerät. Der Abschnitt Schnellstart informiert Sie darüber, wie Sie schnell mit der Benutzung beginnen können. Sie können im Anschluß die Bedienungsanleitung ganz durchlesen, und sie zum späteren Nachschlagen aufbewahren.

INHALT

Warnungen und Vorsichtsmassnahmen 3		TV Programme verschieben	19
Zubehrteile 4		Installation – Überblick	20
Bedientasten am Gerät und der Fernbedienung 5		Antennenkonfiguration 20
Menü-Überblick 6		Programmsuche	20
Anschlüsse 7		Satelliteneinstellungen	20
Schnellstart 9		Systemsoftware aktualisieren	32
SET UP MENÜ – Überblick 10		Signaltest	33
Premiere Sonderfunktionen 11		Common Interface 34
Timerprogrammierung 12		Navigator	35
Grundeinstellung, Interne Einstellung 14		Guide und Sound 37
TV/Videorecorder 15		RADIO Navigator	38
Modemeinstellung 15		INFO	38
Softwareaktualisierung 16		VIDEOTEXT 38
Serieller Anschluß 16		UNIVERSAL FERNBEDIENUNG	39
Display Einstellungen	16	ANSCHLUSSVERBINDUNGEN AN DER GERÄTERÜCKSEITE	40
TV/Radio Liste-Überblick	17	STÖRUNGSSUCHE	41
TV Programme hinzufügen	17	SYSTEM-STEUERUNG NEU EINSTELLEN	41
TV Programme löschen	18	TECHNISCHE DATEN	42

▼ WARNUNGEN UND VORSICHTSMASSNAHMEN

a) Dieses Gerät arbeitet mit Wechselstrom von 220 -240 V, 50 Hz.
b) Das CE-Zeichen finden Sie auf dem Typenschild hinten am Gerät. Das Gerät entspricht der Elektromagnetischen Verordnung (EMV).
c) Ihr Gerät darf nie im Regen oder in übermäßig feuchten Räumen betrieben werden. Andernfalls könnten Schäden auftreten, die elektrische Schäden oder einen Brand verursachen.
d) ACHTUNG HOCHSPANNUNG !!!
Nehmen Sie niemals die Geräteabdeckung ab, da dadurch stromführende Teile freigelegt werden. Das Gerät enthält keine vom Benutzer zu wartenden Teile.
e) Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden.
f) Der Ein-/Ausschalter an diesem Gerät unterbricht die Verbindung zum Netz nicht komplett. Wenn das Gerät längere Zeit nicht genutzt wird, sollte der Netzstecker aus der Steckdose gezogen werden.
g) PFLEGE DES GEHÄUSES
Ziehen Sie den Netzstecker aus der Steckdose. Das Gehäuse können Sie mit einem sauberen, weichen Tuch abwischen, das mit einem milden Reinigungsmittel und Wasser angefeuchtet wird. Verwenden Sie keine Produkte, die Benzol oder Petroleum enthalten.
h) Angemessene Belüftung ist wichtig, um ein Versagen der elektrischen Bauteile zu verhindern. Wir empfehlen einen Mindestabstand von 5 cm rund um das Gerät, auch wenn sich dieses in einem Schrank oder einem Regal befindet.
i) Das Produkt TU– DSF40P ist zum Anschluss an das analoge öffentliche Kommunikationsnetz vorgesehen. „Wir, Matsushita Electric (UK) Ltd., erklären, dass dieses Produkt den grundsätzlichen Anforderungen und anderen relevanten Bestimmungen der R&TTE Richtlinie 1999/5/EC entspricht. „Eine Kopie der Konformitätserklärung des Herstellers in bezug auf die grundsätzlichen Anforderungen der R&TTE Richtlinie finden Sie auf unserer Website unter http://doc.panasonic-tc.de."

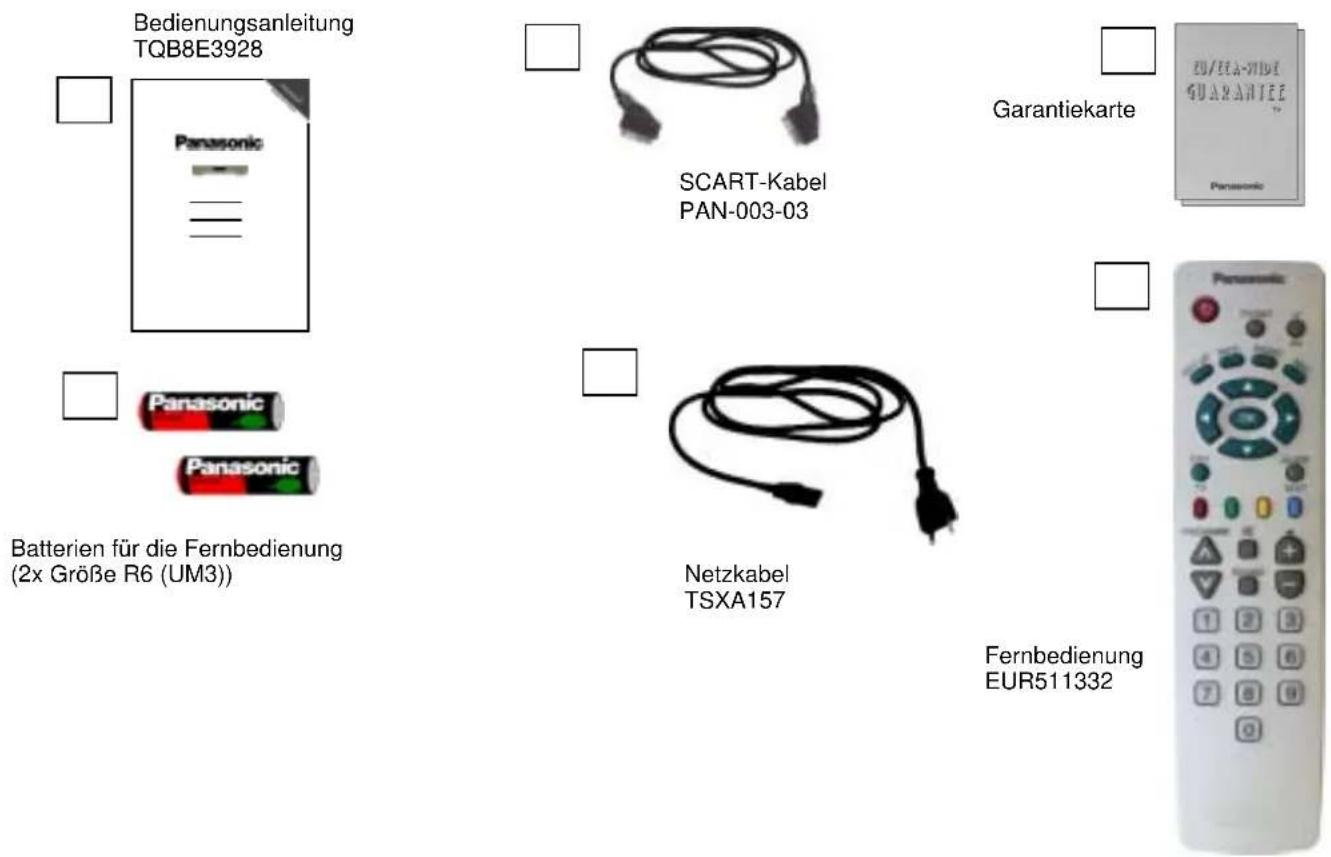

Haben Sie alle Zubehörteile im Karton vorgefunden?

▼ Batterien für die Fernbedienung

Den Batteriefachdeckel der Fernbedienung abnehmen.

auf korrekte Ausrichtung der Pole (+ und −) achten.

Deckel wieder einsetzen. Die Batterien eins

a) Achten Sie darauf, daß die Batterien korrekt ausgerichtet sind (+ und -).
b) Verwenden Sie nie alte und neue Batterien zusammen. Entnehmen Sie alte, aufgebrauchte Batterien sofort.
c) Verwenden Sie nie zwei verschiedene Batterietypen, z.B. Alkali und Mangan. Verwenden Sie keine aufladbaren Batterien (Ni-Cd)

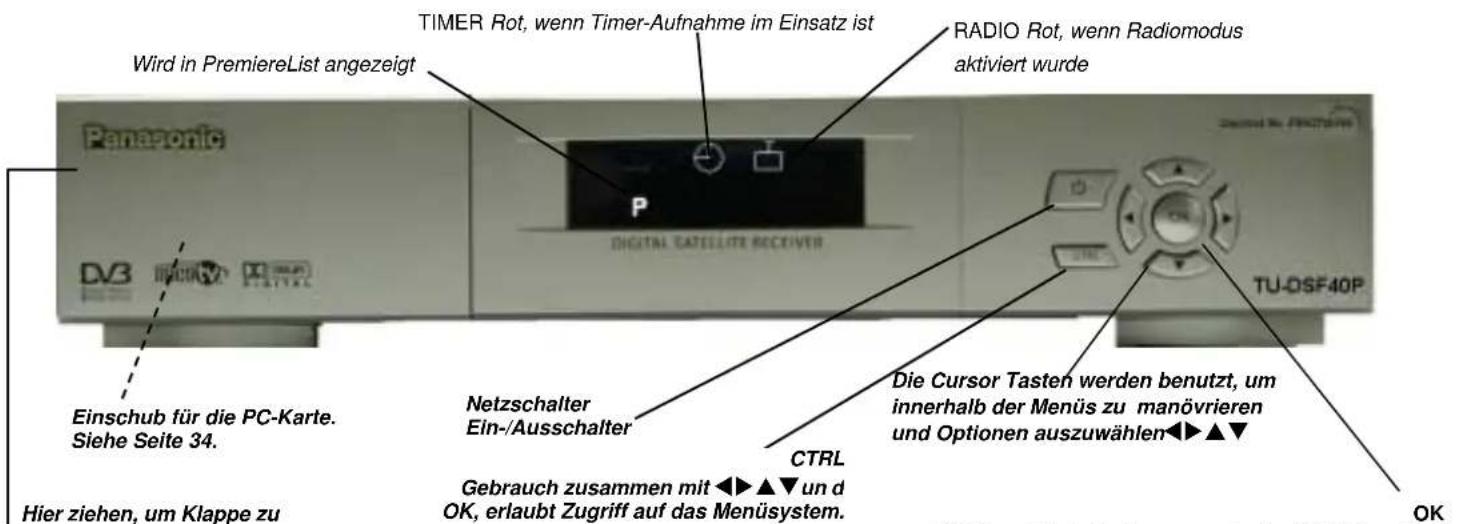

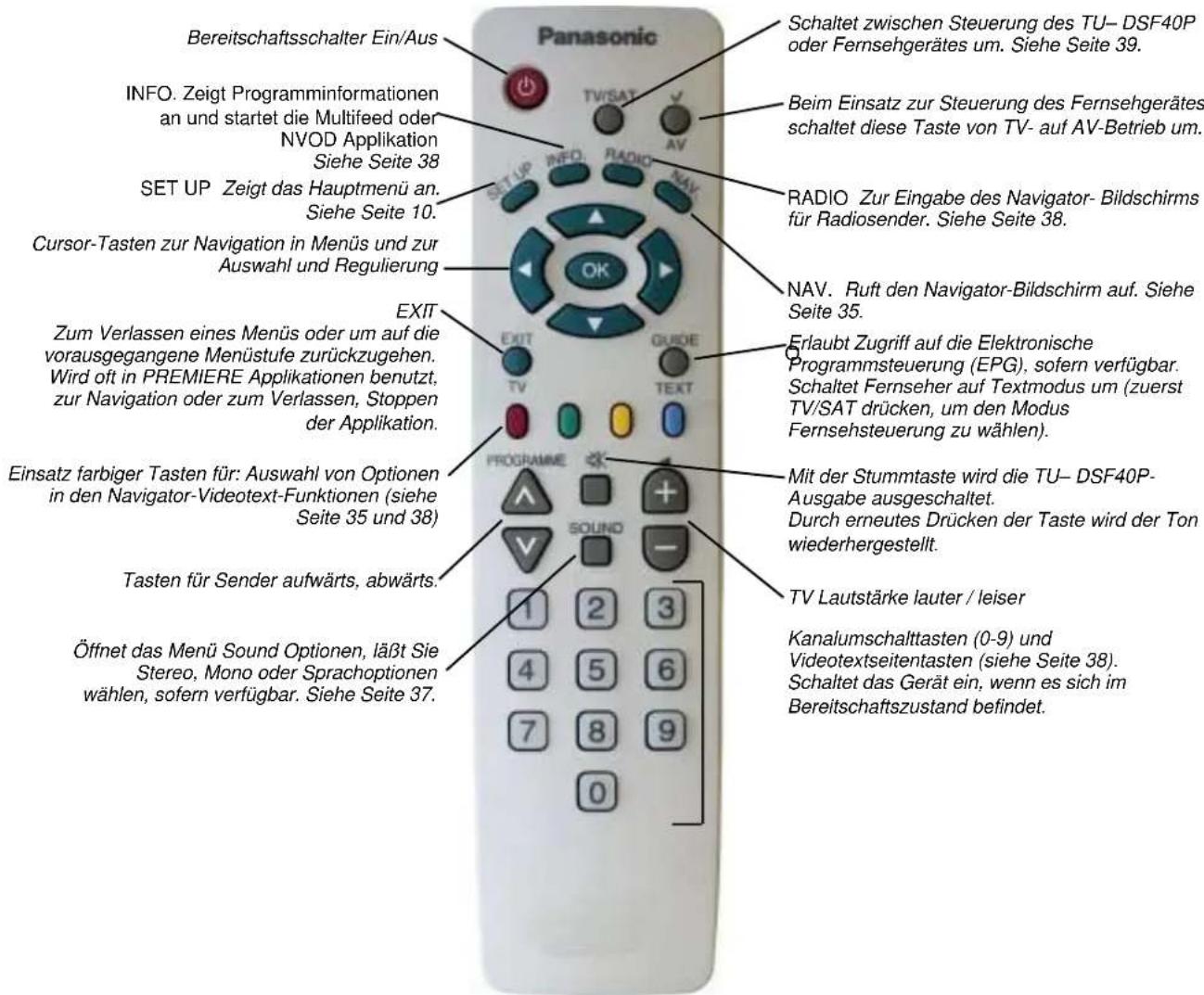

▼ BEDIENTASTEN AM GERÄT UND DER FERNBEDIENUNG

Wählt markierte Option aus oder bestätigt Ihre Wahl

Die folgenden Kombinationen können benutzt werden, um die Aufgaben der folgenden Fernbedienungstasten zu reproduzieren:

CTRL + OK Hat die gleiche Funktion wie die EXIT Taste.

CTRL + ▲Hat die gleiche Funktion wie die rote Taste.

CTRL + ▼ Hat die gleiche Funktion wie die grüne Taste.

CTRL + ◀Hat die gleiche Funktion wie die gelbe Taste.

CTRL +▶ Hat die gleiche Funktion wie die blaue Taste.

▼ Menü – Überblick

Das Menü Timerprogrammierung erlaubt Ihnen Sender auszuwählen, die Sie aufzeichnen oder nicht verpassen möchten. Das Gerät wählt automatisch den richtigen Sender zur richtigen Zeit. Siehe Seite 12.

Das Menü Grundeinstellungen erlaubt Ihnen, Veränderungen am Betrieb und der Konfiguration des Gerätes vorzunehmen, Siehe Seiten 14 bis 16.

Das Menü TV/Radio Liste ermöglicht Ihnen die Organisation der Senderliste mit den Funktionen Hinzufügen, Löschen und Verschieben. Siehe Seiten 17 bis 19.

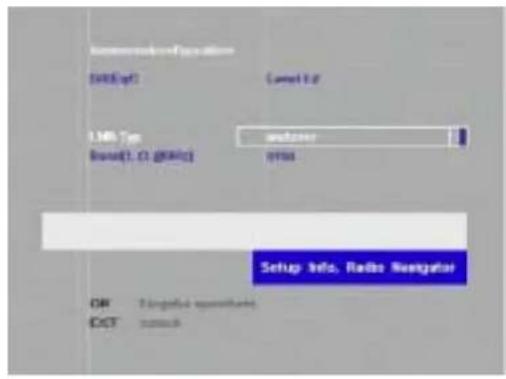

Das Menü Installation wird benutzt, um Ihr System zu konfigurieren und nach Sendern zu suchen. Siehe Seiten 20 bis 33.

Das Menü Common Interface erlaubt Ihnen die Interaktion mit einem Common Interface Modul, das in einen Schlitz an der Gerätevorderseite gesteckt wird. Siehe Seite 34.

ANSCHLÜSSE

1. Anschluß an Fernsehgerät und Videorecorder

Anmerkungen:
Wenn Ihr Videorecorder zur Aufnahmesteuerung geeignet ist, beachten Sie, daß das TU- DSF40P Gerät an die korrekte AV-Buchse des Videorecorders angeschlossen wird. Für weitere Einzelheiten lesen Sie bitte die Bedienungsanleitung Ihres Videorecorders.
Der TU–DSF40P kann weder Q-Link Informationen (oder ähnliche Technologien) erzeugen, noch darauf reagieren. Q-Lik (oder ähnliche Informationen) von externen Geräten werden jedoch korrekt zwischen den SCART Anschlüssen ihres Fernsehgerätes und Videorecorders übertragen.
Für Einzelheiten über andere Buchsen lesen Sie Seite 40.

ANSCHLÜSSE

2. Anschluß der Antenne

A.
Eine Antenne, ein LNB Siehe Seite 21 und 27.

B.
Eine Antenne, duale LNBs. Siehe Seite 22 und 27.

C.

Duale Antennen. Siehe Seite 22 und 27.

D.
Mehrfache Antennen. Siehe Seite 23 und 27.

DiSEqC 1.2 Siehe Seite 24 und 27.

E.

Anmerkung:
Der Strom für die Antenne und die Mehrfach-Schalter Konfiguration darf 500mA nicht überschreiten.

3.1 Konfiguration - allgemein

a) Den TU-DSF40P und das Fernsehgerät einschalten.
b) Am Fernsehgerät den an den TU-DSF40P angeschlossenen AV-Eingang wählen.

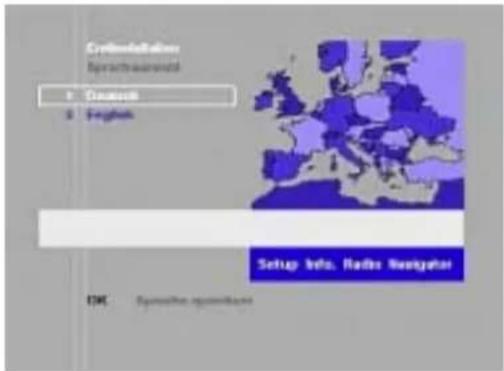

c) Wählen Sie die gewünschte Sprache
d) Drücken Sie OK, um die gewünschte Sprache zu speichern
e) Wählen Sie die gewünschte TV Signaleinstellung für optimale Bildqualität

Hinweis: Lesen Sie die Bedienungsanleitung für Ihr TV für Informationen über das Format der verfügbaren TV Signale

f) Drücken Sie OK, um die TV Signaleinstellung zu speichern
g) Stellen Sie Dolby Digital auf automatisch, wenn Sie ein Dolby Digital System angeschlossen haben. Siehe Seite 12.
h) Drücken Sie OK, um die Dolby Digital Einstellung zu speichern.
i) Wählen Sie die gewünschte Antennenkonfiguration

j) Drücken Sie OK, um die Satelliteneinstellung zu speichern.

k) Für alle anderen Optionen lesen Sie bitte die folgenden Abschnitte.

3.2 Ein LNB(Satellit). Siehe Seite 21
3.3 Zwei LNBs(Satelliten) mit Toneburst. Zwei LNBs(Satelliten) mit DiSEqC1.0. Siehe Seite 22.
3.4 Individuelle Installation Siehe Seite 23.

▼ SETUP MENÜ – ÜBERBLICK

Dieses Gerät verfügt über ein umfangreiches System von Bildschirm-Menüs (OSD), um Regulierungen vorzunehmen und Optionen zu öffnen

Benutzung der Bildschirmanzeigen - Beispiel: Zur Umstellung des Fernsehbildformats von 4:3 auf 16:9 Betrieb.

Drücken Sie SET UP, um das Setup-Menü aufzurufen.

Drücken Sie die ▼ Cursor-Taste, um zu Grundeinstellungen zu gehen.

Drücken Sie OK, um auf das Menü Grundeinstellungen zuzugreifen.

Drücken Sie die ▼ Cursor-Taste, um nach unten zu Fernseher/ Videorecorder zu gelangen.

Drücken Sie OK, um das Fernseher-/Viderecorder-Menü aufzurufen.

Drücken Sie die ▶ Cursor-Taste, um 16:9 zu wählen.

WICHTIG! Immer OK drücken, um die Eingaben zu speichern.

Anmerkung: Wenn Sie die Änderungen, die Sie in einem Menü vorgenommen haben, stornieren möchten, ohne sie zu speichern, drücken Sie nicht OK sondern EXIT.

Drücken Sie EXIT dreimal, um das Menüsystem zu verlassen.

▼ Premiere Sonderfunktionen

Auf einigen Premiere Programmplätzen werden Ihnen bestimmte Sonderfunktionen angeboten. Auf Multifeed-Kanälen können Sie beispielsweise bei einigen Sportübertragungen unterschiedliche Spielbegegnungen (z.B. Fußball-Bundesliga) auswählen, Tonkanäle verändern (z.B. Stadion/Kommentar) oder Kameraperspektiven auswählen (Formel 1). Außerdem können Sie auf PREMIERE DIREKT die gewünschte Startzeit für Ihre Filmbestellung auswählen.

Multifeed

Bestimmte Kanäle besitzen eine Multifeed-Option mit der man unter verschiedenen Bild-/Tonquellen auswählen kann.

Wird ein Multifeed-Kanal ausgewählt, erscheint ein Menü, das die Auswahl unter den gewünschten Quellen gestattet. Wählen Sie die gewünschte Bild-/Tonquelle mittels der Pfeiltasten aus und bestätigen Sie die Auswahl mit der OK-Taste. Falls Sie die gerade angezeigte Bild-/Tonquelle ändern möchten, drücken Sie die INFO Taste zum Zugriff auf das Multifeed-Auswahlmenü.

PREMIERE DIREKT

Wenn Sie auf PREMIERE DIREKT schalten, erscheint ein Menü mit den zur Verfügung stehende Startzeiten. Wählen Sie mit den Cursor-Tasten Ihren bestellten DIREKT Kanal sowie die entsprechende Uhrzeit aus (z.B. D2- 20:30) und betätigen die OK-Taste. Wenn Sie eine andere Startzeit wählen möchten, drücken Sie bitte die INFO-Taste zum Zugriff auf das Multifeed-Auswahlfeld. Mit der SOUND-Taste wählen Sie, falls angeboten, eine andere Tonspur aus. Anmerkung: Die Programme auf einem PREMIERE DIREKT Kanal sind nicht automatisch freigeschaltet. Bitte beachten Sie die Bestellhinweise im Premiere Magazin.

Premiere Jugendschutz

Jugendschutz wird bei Premiere groß geschrieben. Über die PIN-Code Eingabe haben Sie die Möglichkeit, jugendgeschützte Sendungen auch tagsüber anzuschauen – ohne dabei das Thema Jugendschutz zu vernachlässigen. Für die Jugendfreigabe ist eine gesetzlich vorgeschriebene Kennzeichnung erforderlich, die von der FSK (Freiwillige Selbstkontrolle) im Auftrag der Obersten Landesjugendbehörden vorgenommen wird. Um eine vorgesperrte Sendung freizugeben, ist die Eingabe eines vierstelligen PIN-Codes erforderlich. Sie erhalten Ihren PIN-Code zusammen mit Ihrer Premiere Smartcard.

Der Premiere Jugendschutz ermöglicht dem Benutzer des Receivers, den Zugriff auf Programme mit Altersbeschränkung zu verhindern. Wird solch ein Programm ausgewählt, erscheint ein solches Menü, das zur Eingabe des PIN-Codes auffordert. Geben Sie vor dem Anschauen des Programms Ihren PIN-Code ein und drücken Sie die OK-Taste. Wird dreimal hintereinander ein falscher PIN-Code eingegeben, werden vom Receiver alle durch einen PIN-Code geschützten Kanäle 10 Minuten lang blockiert. In der Timeraufzeichnung erscheint auf dem Bildschirm das Jugendschutzmenü, das zur Eingabe der PIN-Codes auffordert. Soll ein verschlüsseltes Programm aufgezeichnet werden, muss zu seiner Freigabe ein PIN-Code eingegeben werden.

Premiere Kanalliste

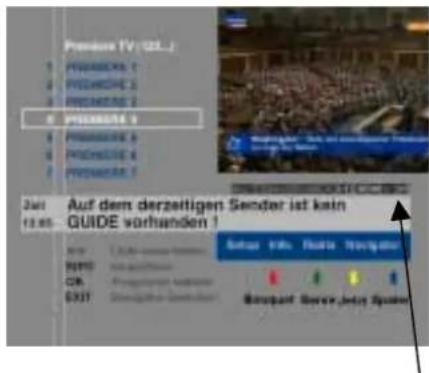

Der Receiver gestattet die Anzeige einer Premiere Kanalliste. Diese Liste wird im Navigator mittels der Kanal-auf- und -ab-Tasten (▼ oder ▲) abgerufen.

Dynamisches Kanalmanagement

Das dynamisch Kanalmanagement steuert die Premiere Kanalliste. Dies bedeutet, dass vom Benutzer weder Kanäle manuell hinzugefügt, noch aus dieser Liste gelöscht werden können. Ihr Receiver erkennt automatisch, wenn in der Premiere Kanalliste ein Sender die Frequenz gewechselt hat oder sonstige Einstellungen geändert wurden.

▼ TIMERPROGRAMMIERUNG

Das Menü Timerprogrammierung erlaubt Ihnen die Auswahl von Sendungen, die Sie aufzeichnen möchten. Eine Minute vor Sendebeginn schaltet das Gerät sich ein und stellt sich auf den korrekten Sender ein. Wenn Sie das Gerät bereits benutzen, um eine Sendung anzusehen, erscheint eine Meldung zur Erinnerung auf dem Bildschirm. Drücken Sie OK, um weiter aufzunehmen, oder EXIT, wenn Sie die Aufnahme stornieren möchten. Eine Timerprogrammierung ist auch nützlich, wenn Sie gewährleisten möchten, daß Sie eine bestimmte Sendung nicht verpassen.

Drücken Sie OK, um die Programmierung zu beginnen. (Wenn Sie bereits Timerereignisse eingegeben haben, benutzen Sie die ▼ oder ▲ Tasten, um zu einer leeren Zeile zu gehen, und drücken Sie dann OK.)

In der Option Liste wählen Sie aus, ob Sie ein TV oder Radio-Programm aufnehmen möchten. Die Liste verfügbarer Programme verändert sich entsprechend. (Wählen Sie zwischen TV / Radio / Premiere TV / Premiere Radio)

Drücken Sie ▼, um zu Programm zu gehen.

Drücken Sie ◀ oder ▶, um das Programm zu wählen.

Anmerkung: Wenn Sie die Programmposition kennen, können Sie die Zifferntasten benutzen, um die Programmposition direkt zu wählen. Um zum Beispiel Programmposition 213 zu wählen, drücken Sie 2, 1, 3.

Drücken Sie ▼, um zu Datum zu gehen. Das aktuelle Datum wird automatisch gewählt.

Drücken Sie ◀ oder ▶, um das Datum zu wählen.

Drücken Sie ▼, um zur Option Wiederholen zu gehen.

Drücken Sie ◀ oder ▶, um zu wählen, wie oft Sie den Timer aktivieren möchten. Siehe Anmerkungen auf Seite 12.

Drücken Sie ▼, um zur Anfangszeit zu gehen.

Drücken Sie ◀ oder ▶, um die Anfangszeit zu wählen.

Drücken Sie ▼, um zur Endzeit zu gehen.

Drücken Sie ◀ oder ▶, um die Endzeit zu wählen.

Wenn die Eingabe abgeschlossen ist, drücken Sie OK, um die Details zu speichern.

ANMERKUNG: Auf dem Bildschirm erscheint das Kindersicherungsmenü, das zur Eingabe Ihrer PIN-Nummer auffordert. Soll ein verschlüsseltes Programm aufgezeichnet werden, muss zu seiner Freigabe eine PIN eingegeben werden.

Drücken Sie OK, um das Menü zur Eingabe der PIN zu öffnen. Geben Sie die PIN mittels des numerischen Tastenblocks ein. Wird dreimal hintereinander eine falsche PIN eingegeben, so wird die Kindersicherung für 10 Minuten gesperrt.

Falls Sie keine PIN eingeben möchten, drücken Sie EXIT.

Drücken Sie zweimal EXIT, um zur Normalansicht zurückzukehren.

Anmerkung:

Vergessen Sie nicht, Ihren Videorecorder zu programmieren, um den TU- DSF40P zur richtigen Zeit aufzunehmen.

Eine Minute vor der eingegebenen Aktivierung des Timers erscheint die Meldung Timer Alarm!:

Drücken Sie OK, um zu bestätigen, daß die Timeraufnahme beginnen soll.

Wenn Sie die Timeraufnahme stornieren möchten, drücken Sie EXIT, dann zur Bestätigung OK. (Für tägliche und wöchentliche Aufnahmen wird nur die aktuelle Aufnahme storniert).

Anmerkungen:

Es können maximal sieben Timerereignisse gespeichert werden. Timeraufnahmen sind entsprechend ihrer Startzeit aufgeführt. Eine Timeraufnahme muß mindestens zwei Minuten lang sein und mindestens zwei Minuten vor Beginn der nächsten Timeraufnahme enden.

Eine Timeraufnahme wird gelöscht, wenn deren Endzeit vorüber ist, sofern es sich nicht um eine wöchentliche oder tägliche Aufnahme handelt.

Während einer Timeraufnahme ist es nicht möglich, eine andere Sendung anzusehen.

Um eine Timeraufnahme zu stornieren wählen Sie diese auf dem Timerprogramm-Bildschirm, drücken Sie OK zur Bearbeitung, dann EXIT zur Stornierung.

Zum Abbruch einer Timeraufnahme im Verlauf drücken und halten Sie die CTRL Taste auf der Gerätevorderseite, bis die TIMER LED-Anzeige zu blinken aufhört.

Alle Funktionen der Fernbedienung sind außer Betrieb gesetzt, wenn ein Timerereignis in Aktion ist. Alle OSDs (Bildschirmanzeigen) erlöschen, wenn ein Timerereignis aktiviert wird und verhindert eine unbeabsichtige Aufzeichnung der OSDs.

Während Sie sich im Feld Wiederholen des Timerprogrammierungs-Menüs befinden, können Sie verschiedene Optionen wählen, um zu bestimmen wie oft eine Aufnahme vorgenommen werden soll. Wählen Sie unter folgenden Optionen: einmalig

Die Timeraufnahme geschieht einmal zur angegebenen Zeit

täglich

Die Timeraufnahme geschieht zur gleichen Zeit jeden Tag, bis zur Stornierung.

wöchentlich

Die Timeraufnahme geschieht zur gleichen Zeit am gleichen Tag jede Woche, bis zur Stornierung.

▼ GRUNDEINSTELLUNG - Interne Einstellung

Interne Einstellungen erlaubt Ihnen, Ihre Vorlieben beim Betrieb des Gerätes einzustellen.

Audiosprache

Einige Sender bieten Audio in einer Auswahl von Sprachen. Wenn es eine Wahl gibt, erlaubt diese Option Ihnen, die Sprache zu wählen, die bei Verfügbarkeit immer gewählt werden wird.

Menüsprache

Diese Option erlaubt Ihnen, die Sprache für die Bildschirmanzeigen zu wählen. Wählen Sie zwischen Deutsch und Englisch.

Dieses Gerät ist in der Lage, Dolby Digital Mehrkanal Audioinformationen zu empfangen (ehemals als AC-3 bekannt). Dieses System erlaubt die Wiedergabe von fünf individuellen Signalen für die Kanäle vorne links, vorne rechts, Raumton links, Raumton rechts und Mitte (Center) Informationen. Außerdem gibt es einen Kanal für Niedrigfrequenzefekte (LFE=Subwoofer) zur Wiedergabe von sehr tiefen Baßfrequenzen.

Die Ausgabe des Digital-Signals erfolgt über den optischen Ausgang. Um dieses System in Ihrem Heim zu reproduzieren, brauchen Sie ein System, das mit Dolby Digital verträglich ist (mit Digital Audio-Eingang), um die Daten zu dekodieren, die am Digital Audio-Ausgang an der Geräterückseite geliefert werden (siehe Seite 38). Das Dolby Digital System wurde jedoch so konzipiert, daß es mit früheren Systemen wie Dolby-Surround kompatibel ist.

Wenn Sie ein Dolby Digital oder ein Dolby Pro-Logic System haben, vergewissern Sie sich, daß die Option Dolby Digital auf automatisch eingestellt ist. Wenn Sie automatisch wählen, erscheint die zusätzliche Option Digitaler Audioausgang:

Bitstream

Benutzen Sie diese Option, wenn Sie ein Dolby Digital Soundsystem haben - der Output an der Digital-Audio-Buchse gibt den gesamten 5.1 Bitstream wieder.

PCM

Wenn Sie ein Dolby Pro-Logic System haben, benutzen Sie die PCM Einstellung. Bei dieser Einstellung wird ein Zweikanal-Dolby Pro-Logic verschlüsseltes Signal an der Digital-Audio-Buchse übertragen.

Anmerkungen:

Wenn Sie ein analoges Stereo-Audiosystem haben, benutzen Sie die linken/rechten Audio Out RCA Phono Buchsen. Die Tonquellen, die mit einem bestimmten Programm zur Verfügung stehen, hängen von der Sendeanstalt ab - nicht alle Sender oder Sendeanstalten bieten Dolby Digital Informationen. Auswahl Dolby Digital - Es ist möglich, dass der Ton unmittelbar nach der Auswahl verstummt. Dieser Effekt kann 2- oder 3 mal kurz hinter einander auftreten; dies ist Teil des normalen Betriebs

▼ TV/Videorecorder

TV/Videorecorder erlaubt Ihnen die Einstellung von Output Optionen für die beiden SCART Buchsen an der Geräterückseite, je nach dem von Ihnen angeschlossenen Gerät. Versichern Sie sich, daß Ihr TV an die TV SCART Buchse und der VCR an die VCR SCART Buchse angeschlossen ist.

TV Bildformat

Diese Option erlaubt Ihnen, das Bildformat des angeschlossenen TVs zu wählen, entweder 16:9 oder 4:3. Wenn Sie 4:3 wählen, erscheint die zusätzliche Option Darstellung bei 16:9:

Darstellung bei 16:9 Wenn Sie einen 4:3 Fernseher benutzen, können Sie das Bild auf zwei Arten betrachten. Zoom erweitert ein 16:9 Bild, um es an die Höhe des Bildschirms anzupassen und "schneidet" so die Ränder rechts und links ab. Letterbox Modus paßt das 16:9 Bild an die Breite des Bildschirms an, mit einem schwarzen Streifen an der Ober- und Unterkante des Bildschirms.

TV Signal

Diese Option erlaubt Ihnen, das Video-Wiedergabeformat Ihres Fernsehers zu wählen. Wählen Sie zwischen FBAS, S-VHS oder RGB. Wenn Ihr Fernsehgerät RGB unterstützt, wählen Sie diese Option für die beste Bildqualität. Wenn Sie unsicher über Ihre Auswahl sind, wählen Sie FBAS.

TV Audio

Wenn Sie ein Stereo-TV haben, wählen Sie die Option stereo.

TV Lautstärke

Diese Einstellung reguliert die Lautstärke der Wiedergabe insgesamt (Audioniveau).

Videorecorder Audio

Wenn Sie ein Stereo-VCR haben, wählen Sie die Option stereo.

Aufnahmesteuerung

Wenn Ihr VCR Aufnahmesteuerung unterstützt, stellen Sie diese Option auf Typ 1 (Panasonic) für Panasonic VCRs und viele andere Marken, oder auf Typ 2 für andere Marken.

(Hinweis: Typ 1 benutzt Pin 8 der SCART Buchse, um diese Funktion zu steuern - für Einzelheiten lesen Sie die Bedienungsanleitung Ihres VCRs. Typ 2 betreibt den VCR durch Aktivierung oder Deaktivierung des Videosignals.)

▼ Modemeinstellung

Wenn Sie das Menü Modemeinstellung öffnen, wird das Modem aufgespürt. Das Menü Modemeinstellungen erlaubt Ihnen die Einstellung von Optionen für Kommunikation und Wählverfahren.

Anschluß

Viele interne Telefonnetze erfordern, daß Sie eine einzelne Zahl wählen, bevor Sie "nach draußen" wählen können (Amtsholung). Wenn das Modem an solch ein System angeschlossen ist, wählen Sie Nebenanschluß für diese Option. Wenn Sie Nebenanschluß wählen, erscheinen zwei weitere Optionen:

Amtsholung Wählen Sie diese Option, um die Nummer zu wählen, die Sie normalerweise für eine Verbindung "nach draußen" wählen, z.B. 9.

Wähltonerkennung Benutzen Sie diese Option, wenn Sie nach dem Wählen für die Amtsholung auf einen Wählton warten müssen.

Anmerkung:

Der RS232C Anschluß wird an diesem Gerät nicht zum Herunterladen von Software benutzt. Das geschieht durch Satellitenübertragung - siehe Seite 16.

▼ Softwareaktualisierung

Wenn eine neue Software verfügbar ist, erscheint beim Einschalten automatisch eine Meldung auf dem Bildschirm, die Sie darüber informiert. Bitte folgen Sie den nun auf dem Bildschirm angezeigten Anweisungen, um die Softwareaktualisierung durchzuführen. Das Herunterladen der neuen Software dauert etwa 4-8 Minuten. Falls Sie die Softwareaktualisierung nicht durchführen, erscheint bei jedem Einschalten des Geräts die Meldung auf dem Bildschirm, dass eine neue Software verfügbar ist. Sie können die neue Software auch im Menü "Softwareaktualisierung" herunterladen, wenn Sie die folgenden Schritte durchführen.

Sobald Sie das Menü zur Software Aktualisierung öffnen, beginnt das Gerät die Suche nach neuer Software.

Wenn keine Software verfügbar ist, oder das Gerät bereits mit der neuesten Version der Software ausgestattet ist, erscheint eine Meldung, die Sie darüber informiert.

Drücken Sie EXIT, um das Menü zur Software Aktualisierung zu verlassen.

Wenn neue Software verfügbar ist, erscheint eine Meldung, die Sie darüber informiert; drücken Sie OK, um die Software herunterzuladen. Das Herunterladen der Software kann auch zu einem späteren Zeitpunkt erfolgen.

WICHTIG!

Das Herunterladen dauert ca. 4-8 Minuten - schalten Sie das Gerät während des Herunterladens nicht aus.

Der TU-DSF40P führt nach dem Laden der Software selbständig einen Neustart durch.

Schalten Sie das Gerät während dieser Zeit nicht aus!

Anmerkung:

Das Herunterladen von Software ist derzeit nur über den "Astra 19.2° Ost" Satelliten möglich.

▼ SERIELLER ANSCHLUSS

Der RS232C Port an der Geräterückseite erlaubt Ihnen den Anschluß an ein externes Gerät wie einen PC für zukünftigen Gebrauch. Das Menü Serieller Anschluß erlaubt Ihnen die Einstellung der Kommunikationsoptionen, sofern nötig.

Datenrate

Legt die Übertragungsgeschwindigkeit fest (Bits pro Sekunde oder bps).

Stoppbits

Bestimmt die Anzahl der zu benutzenden Stoppbits. Wählen Sie 1 oder 2.

Datenbits

Bestimmt die Anzahl aufeinanderfolgender Datenbits, die zu übertragen sind. Wählen Sie entweder 7 oder 8.

Parität

Bestimmt ob eine Überprüfung der Parität stattfinden soll. Wählen Sie zwischen keine, gerade, ungerade.

Protokoll

Bestimmt das zu benutzende Protokoll. Wählen Sie Aus, oder CTS/RTS.

▼ DISPLAY-EINSTELLUNGEN

Display-Helligkeit

Hier legen Sie fest, wie hell das Display an der Gerätevorderseite leuchtet. Sie können zwischen dunkel, hell und automatisch wählen.

Info Anzeigedauer [s]

Die Informationszeile erscheint, wenn Sie Sender wechseln und verschwindet dann automatisch. Diese Option läßt Sie wählen, wie lange die Informationszeile auf dem Bildschirm bleiben soll. Wenn Sie O Sekunden wählen, wird die Informationszeile nicht gezeigt.

▼ TV/Radio Liste - Überblick

Die TV/Radio Liste erlaubt Ihnen die Ansicht und Bearbeitung aller Sender, die während der Feinabstimmung ermittelt wurden. Nach der anfänglichen Einstellung werden alle Sender zur Liste der "Favoriten" hinzugefügt. Unter Einsatz der Funktionen, Hinzufügen, Löschen und Verschieben kann diese Liste bearbeitet werden, damit sie nur die Sender enthält, die Sie regelmäßig sehen, in der Reihenfolge Ihrer Wahl. Individuelle Programmpositionen oder Blöcke von Programmpositionen können in einem Schritt verschoben werden.

Optionen Hinzufügen/Löschen/Verschieben von Radioprogrammen

Die folgenden Anweisungen für TV Programme hinzufügen, TV Programme löschen und TV Programme verschieben können auch für die Optionen Radio Programme hinzufügen, Radio Programme löschen und Radio Programme verschieben benutzt werden. Die Menüs funktionieren auf die gleiche Weise, aber beim Gebrauch der Radiooptionen werden nur Radiosender aufgeführt.

Sie können diese Liste in alphabetischer Reihenfolge (nach Kanalname) oder in numerischer Reihenfolge (nach Kanalnummer) ansehen. Drücken Sie dazu einfach die Tasten PROGRAMME ▲ oder ▼.

▼ TV Programme hinzufügen

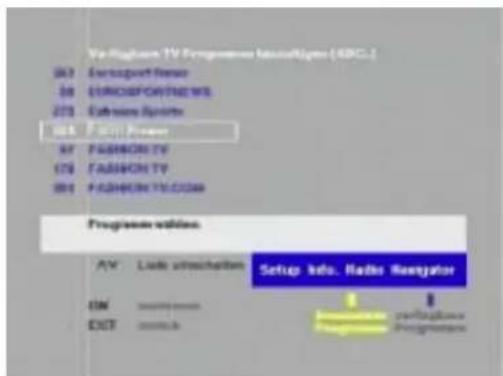

TV Programme hinzufügen erlaubt Ihnen das Anlegen zusätzlicher Programmpositionen in der Liste Ihrer Favoriten, ausgewählt aus der Liste aller verfügbaren Programme. Die Liste der Favoriten wird auf der linken Seite angezeigt, und kann durch Drücken der blauen Taste eingesehen werden.

Drücken Sie ▼ oder ▲, um das neue Programm auszuwählen, das hinzugefügt werden soll.

Drücken Sie OK, um das Programm zu markieren.

Wenn Sie mehr als ein Programm hinzufügen möchten, drücken Sie ▼ oder ▲, um mehrere Programme zu markieren.

Drücken Sie OK, um das/die Programme hinzuzufügen.

Die Programme werden an das Ende der Favoritenliste angehängt.

Drücken Sie EXIT, um zum Menü TV/Radio Liste zurückzukehren.

▼ TV PROGRAMME LÖSCHEN

TV Programme löschen erlaubt Ihnen das Löschen von Sendern aus der Liste der Favoriten und aus der Liste der verfügbaren Programme.

Drücken Sie ▼ oder ▲, um den ersten zu löschenden Sender auszuwählen.

Drücken Sie OK, um mit der Auswahl zu beginnen.

Wenn Sie mehr als einen Sender löschen möchten, drücken Sie ▼ oder ▲, um weitere Sender auszuwählen.

Drücken Sie OK, um den/die Sender zu löschen.

Drücken Sie EXIT, um zum Menü TV/Radio Liste zurückzukehren.

Anmerkung:

Wenn Sie einen Programmplatz aus der Liste Verfügbare Programme wählen, der ebenfalls in der Liste der favorisierten Programme enthalten ist, so werden beide Einträge gelöscht.

Anmerkung

Die Premiere Kanalliste wird vom dynamischen Kanal-Management gesteuert. Dies bedeutet, dass der Premiere Liste vom Benutzer weder Kanäle manuell hinzugefügt noch Kanäle manuell aus dieser Liste gelöscht werden können.

▼ TV PROGRAMME VERSCHIEBEN

TV Programme verschieben erlaubt Ihnen das Verschieben von Programmpositionen in der Liste Ihrer Favoriten, damit Sie in der Reihenfolge Ihrer Wahl erscheinen.

Drücken Sie ▼ oder ▲, um das erste zu verschiebende Programm auszuwählen.

Drücken Sie OK, um mit der Auswahl zu beginnen.

Wenn Sie mehr als ein Programm auswählen möchten, drücken Sie ▼ oder ▲, um weitere Programme auszuwählen.

Drücken Sie OK, um die Auswahl abzuschließen.

Geben Sie die Programmposition ein, an der Sie das/die ausgewählte(n) Programm(e) einfügen möchten, z.B. 104.

104

Drücken Sie OK, um das/die Programm(e) einzufügen.

Drücken Sie EXIT, um zum Menü TV/Radio Liste zurückzukehren.

▼ INSTALLATION - ÜBERBLICK

Das Menü Installation erlaubt Ihnen, verschiedene Einstellungen für Senderabstimmung und Empfang zu regulieren. Dazu gehören Antennen Konfiguration, Programmsuche und eine Möglichkeit für einen Signaltest. Wenn Sie es wünschen, können Sie auch die Option Erstinstallation benutzen, um alle Senderinformationen zu löschen und das Gerät in den ursprünglichen Zustand zurück zu versetzen.

Antennenkonfiguration erlaubt Ihnen die Einstellung einer Reihe von Satelliten/LNB Optionen.

Siehe Seite 20 im Abschnitt Satelliteneinstellungen für Einzelheiten über die grundlegende Antenneneinstellungen.

LNB – anderer

Wenn Sie nicht einen LNB des Universaltyps benutzen, wählen Sie die Option anderer. In dem Fall ist es nötig, die Details des LNB Typen einzugeben, den Sie zum Empfang dieses Satelliten benutzen. Für diese Angaben erscheint folgende Option:

Band(L.O.) [MHz]: Sie müssen jetzt die Lokale Schwingungsfrequenz (LO) des LNB angeben; benutzen Sie dazu die Zifferntasten.

Diese Informationen finden Sie in Ihrem LNB Handbuch. (Siehe Seiten 20-32 für weitere informationen bzgl. der Antennenkonfiguration)

▼ PROGRAMMSUCHE

Programmsuche bietet eine Reihe verschiedener Methoden zur Suche nach neuen Programmen. Wenn Sie Ihre Suchoption ausgewählt haben, drücken Sie OK, um mit der Suche zu beginnen. Lesen Sie auch den Abschnitt Programmsuche auf Seite 28 für grundlegende Anweisungen zur Programmsuche.

Satellit

Wählen Sie den Namen des Satelliten, in dem Sie nach Programmen suchen möchten.

Bevorzugte Sender

Wählen Sie entweder nur unverschlüsselte oder alle. Wenn Sie alle wählen, werden auch verschlüsselte Sender in der Liste gespeichert - Sie brauchen das entsprechende CI Modul, um diese Sender anzusehen. Wählen Sie nur unverschlüsselte, um nur nach kostenlosen (nicht verschlüsselten) Sendern zu suchen.

Such Modus

Schnell: Gestattet die Schnellsuche, mit der die meisten auf Ihrem TU-DSF40P verfügbaren Kanäle gefunden werden. Complete: Dies ist die standard Einstellung. Sie sucht automatisch nach allen Sendern, die über Ihr Gerät erhältlich sind. Diese Suche kann 15 Minuten oder länger dauern.

Manuell: Erlaubt eine schnelle Suche auf einer bestimmten Satellitenfrequenz oder dessen gesamtem Netzwerk. Wenn manuell gewählt wurde, erscheinen zusätzliche Optionen im Menü. (Siehe unten und Seite 26)

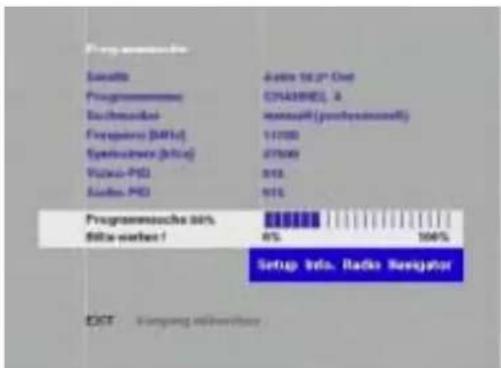

Manuell Professionell: Kann verwendet werden, wenn die PID-Nummern und die Symbolrate bekannt sind. (Siehe Seite 28)

PID Liste: Kann verwendet werden, wenn die PID-Nummern bekannt sind. (Siehe Seite 33)

Frequenz [MHz]: erlaubt Ihnen die Auswahl der Satellitenfrequenz - die finden Sie in dem meisten Satelliten-Fernsehzeitschriften. Symbolrate [kS/s]: erlaubt Ihnen die Wahl der Symbolrate - die finden Sie in dem meisten Satelliten-Fernsehzeitschriften.

Netzwerksuche: erlaubt Ihnen die Suche des gesamten Netzwerks gemäß dem ausgewählten Transponder. Das dauert länger als die normale manuelle Suche.

SATELLITENEINSTELLUNGEN

Konfiguration – Ein LNB(Satellit)

a) Wählen Sie den Namen des Satelliten, den Sie empfangen
b) Gehen Sie zur Option Suchmodus und wählen Sie zwischen Schnellsuche und Komplettsuche.

Anmerkung

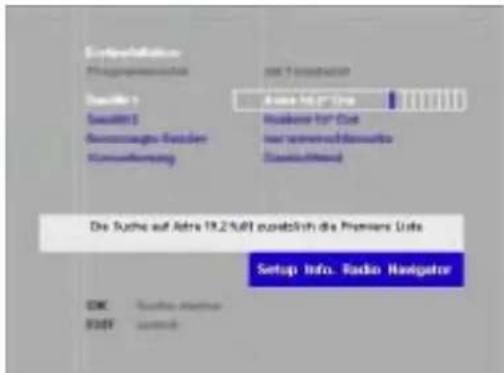

Die Schnellsuche ist nur möglich, wenn Astra 19.2° Ost für die LNB-Konfiguration zur Verfügung steht.

(Zur Komplettsuche)

c) Gehen Sie zur Bevorzugte Sender Option. Wählen Sie nur unverschlüsselte oder alle. Wenn Sie alle wählen, werden auch verschlüsselte Sender in der Liste gespeichert. Sie benötigen das entsprechende CI Modul, um die se Sender anzusehen. Falls Sie kein CI Modul haben, wählen Sie nur unverschlüsselte, um nur nach kostenlosen Sendern zu suchen.
d) Gehen Sie zur Option Vorsortierung und wählen Sie den gewünschten Standort

e) Drücken Sie OK, um die Suche zu beginnen. Der Receiver sucht nun alle auf Ihrem System verfügbaren Sender. Dieser Schritt kann ca. 15 Minuten (Astra ca. 10 Minuten) oder länger dauern, bis er vollständig abgeschlossen ist.

Anmerkung:

Falls Sie die Suche vorzeitig beenden möchten, drücken Sie EXIT.

f) Wenn die Suche abgeschlossen ist, zeigt eine Nachricht an, wieviele Fernseh- und Radiosender gefunden wurden. Wenn Sie auf einem anderen Satelliten suchen möchten, wiederholen Sie die Schritte b bis e. Drücken Sie EXIT, um das Menü Programmsuche zu verlassen.

SATELLITENEINSTELLUNGEN

Konfiguration - Zwei LNBs(Satelliten) mit Toneburst ODER

Zwei LNBs(Satelliten) mit DiSEqC1.0

a) Wählen Sie die gewünschte Satellit 1 Option
b) Gehen Sie zur Option Satellit 2 und wählen Sie den gewünschten Satellit 2
c) Wählen Sie nur unverschlüsselte oder alle. Wenn Sie alle wählen, werden auch verschlüsselte Sender in der Liste gespeichert. Sie benötigen das entsprechende CI Modul, um diese Sender anzusehen. Falls Sie kein CI Modul haben, wählen Sie nur unverschlüsselte, um nur nach kostenlosen Sendern zu suchen.
d) Gehen Sie zur Option Vorsortierung und wählen Sie den gewünschten Standort.

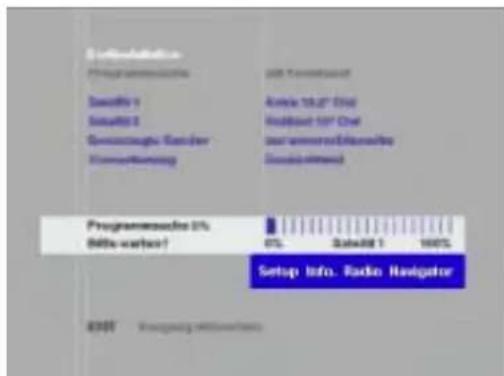

e) Drücken Sie OK, um die Suche zu beginnen. Der Empfänger sucht nun nach allen verfügbaren Kanälen auf Satellit 1.

Anmerkung:

Falls Sie die Suche vorzeitig beenden möchten, drücken Sie EXIT.

f) Nach Abschluss dieser Suche erscheint auf dem Empfänger die Nummer der TV- und Radiosender, die auf dem Satelliten 1 gefunden wurden. Anschließend beginnt die Suche auf dem Satelliten 2.
g) Nach Abschluss der Suche auf dem Satelliten 2, erscheint auf dem Empfänger die Nummer der TV- und Radiosender die auf beiden Satelliten 1 und 2 gefunden wurden. Drücken Sie EXIT, um die Erstinstallation zu verlassen

SATELLITENEINSTELLUNGEN

Konfiguration - Individuelle Installation

a) Drücken Sie O K, um das Menü Antennenkonfiguration zu öffnen
b) Wählen Sie die gewünschte DiSEqC Einstellung
c) Je nach der gewählten Option sehen Sie ... 1. DiSEqC 1.0 oder DiSEqC aus 2. DiSEqC 1.2

1. DiSEqC 1.0 oder DiSEqC aus

a) Gehen Sie zur Option LNB AA (DiSEqC 1.0) oder LNB A (DiSEqC aus) und wählen Sie die gewünschte Option.
Anmerkung: Die Einstellungen für Position und Optionen bestimmen, welcher DiSEqC Eingang angesprochen wird. Für weitere Informationen lesen Sie das Handbuch für den DiSEqC Schalter.
b) Gehen Sie zum Satellitensystem und wählen Sie den Namen des Satelliten, den Sie empfangen möchten, mit der entsprechenden LNB-Positionierung.
c) Wenn Sie keinen universellen LNB benutzen, gehen Sie zur Option LNB Typ und wählen Sie die Option anderer. Bei diesem Schritt müssen Sie Details Ihres LNB Typen eingeben, den Sie zum Empfang des Satelliten benutzen.

Dazu erscheint die folgende Option Band(L.O.)[MHz]: Geben Sie hier die lokale Oszillatorfrequenz des LNB mithilfe der Zifferntasten ein. Diese Informationen finden Sie in Ihrer LNB Anleitung.

d) Drücken Sie OK, um die Eingaben zu speichern.
e) Drücken Sie EXIT, um zum Installationsmenü zurückzukehren.
f) Gehen Sie zu Programmsuche auf Seite20.

▼ SATELLITENEINSTELLUNGEN

2. DiSEqC 1.2

Hinweis: Die Funktion DiSEqC 1.2 steuert eine motorisierte H-H Halterung DiSEqC 1.2 oder eine motorisierte Standardschüssel über eine DiSEqC 1.2 kompatible Schnittstellenbox.

a) Wenn Sie keinen universellen LNB benutzen, gehen Sie zur Option LNB Typ und wählen Sie die Option anderer. Bei diesem Schritt müssen Sie Details Ihres LNB Typen eingeben, den Sie zum Empfang des Satelliten benutzen. Dazu erscheint die folgende Option Band(L.O.)[MHz]: Geben Sie hier die lokale Oszillatorfrequenz des LNB mithilfe der Zifferntasten ein. Diese Informationen finden Sie in Ihrer LNB Anleitung.

b) Drücken Sie OK, um die Eingaben zu speichern. Sie können jetzt die Untermenüs Antennengrenzwerte und Satellitenpositionen öffnen.

2.1 Antennengrenzwerte

Die Antennengrenzwerte für den Positionsgeber können so eingestellt werden, dass kein Schaden durch störende Objekte entsteht, bzw. um die Antenne auf den Bogen der eingestellten Satelliten zu beschränken.

a) Drücken Sie die Gelbe Taste, um das Menü Antennengrenzwerte zu öffnen

b) Wählen Sie zwischen den Grenzwertoptionen Aktiviert oder Deaktiviert aus

c) Drücken Sie OK, um evt. geänderte Eingaben zu speichern.

d) Gehen Sie zur Option Antenne ausrichten.

e) Stellen Sie die Ost/West-Grenzwerte des Positionsgebers unter Verwendung der rechten und linken Tasten ein. Durch einmaliges Drücken erfolgt die Optimierung in kleinen Schritten; für größere Schritte halten Sie die Taste gedrückt.

▼ SATELLITENEINSTELLUNGEN

f) Drücken Sie die Gelbe Taste, um den Westlichen Grenzwert zu speichern und Blau, um den Östlichen Grenzwert zu speichern.
g) Drücken Sie Exit, um zum Menü Antennenkonfiguration zurück zukehren.

2.2 Satellitenpositionen

In diesem Menü können die Positionen der gewählten Satelliten eingestellt werden.

a) Drücken Sie die Blaue Taste, um Satellitenpositionen zu öffnen.
b) Wählen Sie den Namen des gewünschten Satelliten.
c) Bestätigen Sie die Frequenz des Satelliten anhand der Zifferntasten. Diese Informationen finden Sie in Ihrer LNB Anleitung.
d) Drücken Sie OK, um die Antenne auf die gewünschte Position auszurichten. Hinweis: Soll die Bewegung vor ihrem Abschluss abgebrochen werden, so drücken Sie Exit.
e) Nehmen Sie die Feineinstellung der gewünschten Position mit den Tasten Links und Rechts vor und beobachten Sie hierbei den Signaltest-Balken.
f) Drücken Sie bei optimaler Signalstufe OK, um die Position zu speichern.
g) Drücken Sie EXIT zur Rückkehr zu den Satellitenpositionen.

▼ SATELLITENEINSTELLUNGEN

2.3 Rückstellen aller Satelliten auf die voreingestellte Position:

a) Drücken Sie die gelbe Taste zum Zugriff auf Positionen rückstellen.
b) Drücken Sie OK, um alle Satellitenpositionen auf ihre voreingestellten Werte zurückzustellen und verlassen Sie das Menü oder drücken Sie Exit, um das Verfahren abzubrechen.

2.4 Neuberechnung aller Satellitenpositionen

Durch „Positionen neu berechnen“ werden die übrigen Satelliten in Bezug auf die gespeicherten Satelliten-positionen errechnet. Für jede Satellitenposition ist ggf. eine Feinabstimmung erforderlich.

a) Drücken Sie die blaue Taste zum Zugriff auf Position neu berechnen.
b) Drücken Sie OK zur Neuberechnung der Position.

Um eine Feinabstimmung der einzelnen Satellitenpositionen vorzunehmen.

a) Drücken Sie die Tasten Links und Rechts für den gewünschten Satelliten
b) Drücken Sie OK, um die Antenne in die gewünschte Position zu bewegen.
c) Gehen Sie zur Option Antenne ausrichten
d) Nehmen Sie die Feineinstellung der gewünschten Position mit den Tasten Links und Rechts vor und beobachten Sie hierbei den Signaltest-Balken. Drücken Sie bei optimaler Signalstufe OK, um die Position zu speichern.
e) Drücken Sie Exit zur Rückkehr zum Menü Satellitenpositionen.
f) Wiederholen Sie Schritte A-E für jede gewünschte Satellitenposition.
g) Drücken Sie zweimal Exit zur Rückkehr zum Installationsme
h) Gehen Sie zu Programmsuche auf Seite 20.

SATELLITENEINSTELLUNGEN

Programmsuche

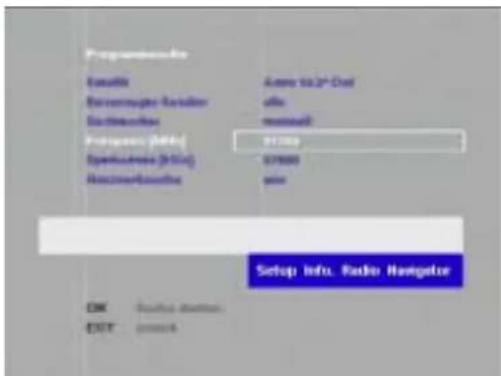

MANUELLE SUCHE

a) Wählen Sie in der Betriebsart Suchmodus die Option Manuell.

b) Wählen Sie unter Bevorzugte Sender entweder die Option nur unverschlüsselte oder alle.

c) Gehen Sie zu Frequenz [MHz] und geben Sie mit den numerischen Tasten die gewünschte Frequenz ein.

d) Gehen Sie zu Symbolrate [kS/s] und geben Sie mit den numerischen Tasten die gewünschte Symbolrate ein.

SATELLITENEINSTELLUNGEN

Programmsuche – Fortsetzung

e) Gehen Sie zu Netzwerksuche und stellen Sie die Netzwerksuche an oder aus.

Die Netzwerksuche erlaubt Ihnen die Suche im gesamten Netzwerk gemäß dem ausgewählten Transponder. Das dauert länger als die normale manuelle Suche.

f) Drücken Sie OK, um die Suche zu beginnen.

Nach Abschluss der Suche erscheint im Menü die Nummer der gefundenen Fernseh- und Radiokanäle.

Zur Suche nach weiteren Kanälen gehen Sie im Menü nach oben und wiederholen die Schritte B bis F.

Werden keine Programme oder kein Transponder gefunden, ändern Sie die Frequenz und die Symbolrate, und beginnen Sie die Suche noch einmal.

g) Drücken Sie EXIT, um das Menü zu verlassen.

▼ Programmsuche – Fortsetzung

Programmsuche – Fortsetzung

Manuell (Professionell)

a) Wählen Sie in der Betriebsart Suchmodus die Option Manuell (professionell).

b) Gehen Sie zu Programmname und ändern Sie unter Verwendung der Fernbedienung den Namen des zu suchenden Kanals von der vorgegebenen Einstellung A. Die Links-/Rechtspfeile bewegen die Position des Cursors, und die Nach-oben bzw. Nach-unten-Programmtasten ändern den Buchstaben.

c) Gehen Sie zu Frequenz [Mhz] und geben Sie mit den numerischen Tasten die gewünschte Frequenz des zu suchenden Kanals ein.

d) Gehen Sie zu Symbolrate [kS/s] und geben Sie mit den numerischen Tasten die gewünschte Symbolrate des zu suchenden Kanals ein.

SATELLITENEINSTELLUNGEN

Programmsuche – Fortsetzung

e) Gehen Sie zu Video-PID und geben Sie mit den numerischen Tasten die entsprechende Video-PID ein.

Video PID - Video Program Identification (Videoprogramm-Kennzeichnung)

f) Gehen Sie zu Audio-PID und geben Sie mit den numerischen Tasten die entsprechende Audio-PID ein.

Audio PID - Audio Program Identification (Audioprogramm-Kennzeichnung)

g) Drücken Sie OK, um die Suche zu beginnen.

FALLS EIN KANAL GEFUNDEN WIRD

h) Nach Abschluss der Suche erscheint im Menü die Nummer der gefundenen TV- und Radiostationen.

i) Zur Suche nach weiteren Kanälen gehen Sie im Menü nach oben und wiederholen die Schritte B bis G.

FALLS KEIN KANAL GEFUNDEN WIRD

j) Wird der gesuchte Service nicht gefunden, so erscheint folgende Menümeldung: Möchten Sie diese Werte in der PID-Liste speichern?

Möchten Sie diese Werte in der PID-Liste zur späteren Verwendung speichern (z.B. zur nochmaligen Programmsuche zu einem späteren Zeitpunkt), dann drücken Sie OK. Daraufhin wird folgende Meldung angezeigt:

Der Service wurde in der PID-Liste gespeichert.

Möchten Sie die Werte nicht in der PID-Liste speichern, so drücken Sie EXIT.

Die PID-Liste wird auf Seite 31 näher erläutert.

k) Nach Abschluss der gewünschten Suchfunktionen drücken Sie EXIT zur Rückkehr zum Installationsmenü.

SATELLITENEINSTELLUNGEN

Programmsuche – Fortsetzung

PID-LISTE

Der Zugriff auf alle Kanäle, die während der manuellen [professionellen] Suche nicht gefunden und vom Benutzer in der PID-Liste gespeichert wurden, und die erneute Suche nach solchen Kanälen ist mittels der PID-Listensuche möglich.

a) Wählen Sie in der Betriebsart Suchmodus die Option PID-Liste.

Neben dem Programmnamen erscheint der Name des ersten, vom Benutzer in der PID-Liste gespeicherten Kanals.

b) Drücken Sie zur Suche nach diesem Kanal OK.

FALLS EIN KANAL GEFUNDEN WIRD

c) Im Menü erscheint die Nummer der gefundenen TV- und Radiokanäle.

FALLS KEIN KANAL GEFUNDEN WIRD

Im Menü erscheint die Meldung: „Service konnte nicht gefunden werden. Diese Werte beibehalten?“

Drücken Sie OK, um die in der PID-Liste gespeicherten Werte zu erhalten und gehen Sie zum nächsten in der PID-Liste gespeicherten Kanal weiter.

Drücken Sie EXIT, um die Werte in der PID-Liste zu löschen und gehen Sie zum nächsten in der PID-Liste gespeicherten Kanal weiter.

d) Zur Suche nach dem nächsten in der PID-Liste gespeicherten Kanal wiederholen Sie das Verfahren ab Schritt B. Nachdem alle in der PID-Liste gespeicherten Kanäle durchsucht wurden, erscheint die folgende Meldung: Für diesen Satelliten sind keine weiteren PIDs gespeichert

e) Zum Verlassen des Installationsmenüs drücken Sie EXIT. Zum Verlassen der PID-LISTE zu einem beliebigen Zeitpunkt während der Suche benutzen Sie die EXIT-Taste.

▼ Systemsoftware aktualisieren

Wenn neue Softwareversionen verfügbar sind, werden sie vom Satelliten per Funk übertragen.

Dieser Receiver informiert den Benutzer automatisch darüber, wenn eine neue Version der Software gefunden wird.

Wird das Gerät aus dem Standby-Modus eingeschaltet und ist eine neue Softwareversion verfügbar, erscheint das Menü für die Softwareaktualisierung, das die folgenden drei Optionen anbietet.

1. Sofort herunterladen
2. Später herunterladen
3. Nicht herunterladen

Wählen Sie die gewünschte Option mit den Pfeiltasten aus und bestätigen Sie die Auswahl mit der OK-Taste.

Wird das sofortige Herunterladen ausgewählt, beginnt der Receiver die Übertragung sofort. Während des Herunterladens ist die Benutzung des Receivers für andere Funktionen nicht möglich. Wird die Option zum späteren Herunterladen ausgewählt, beginnt die Softwareübertragung, wenn der Receiver das nächste Mal in den Standby-Modus geschaltet wird, und auf dem Bildschirm erscheint eine entsprechende Meldung.

Soll die Software nicht herunterladen werden, geht der Receiver in den Normalbetrieb über. Danach wird das Menü für die Softwareaktualisierung nach jedem Einschalten des Receivers angezeigt. In diesem Menü wird angegeben, wie oft das Herunterladen der Software zurückgewiesen wurde. Wird das Herunterladen vom Benutzer zehn Mal abgelehnt, erscheint dieses Menü erst nach Herausgabe der nächsten Softwareversion wieder. Anmerkung: Die Softwareaktualisierung kann mittels des Setup Menüs (siehe Seite 17) angefordert werden.

Während des Aktualisierens der Software erscheint die folgende Meldung auf dem Display an der Gerätevorderseite:

▼ ERSTINSTALLATION

Wenn Sie es wünschen kann mit der Erstinstallation jegliche Information zur Senderabstimmung und Einstellung gelöscht und der Originalzustand des Gerätes wiederhergestellt werden.

Erstinstallation

Wenn Sie OK drücken, um die Erstinstallation wiederherzustellen, erscheint eine Warnmeldung.

Um fortzufahren drücken Sie die OK Taste jedesmal, wenn eine Warnmeldung erscheint. Nach der dritten Warnung wird die Erstinstallation wiederhergestellt.

▼ SIGNALTEST

Satellit

Wählen Sie den Namen des Satelliten, dessen Signal Sie testen möchten.

Die folgenden Informationen finden Sie in vielen Satelliten-Fernsehzeitschriften:

Frequenz [MHz]

Wählen Sie die Frequenz des zu testenden Satellitentransponders.

Symbolrate [kS/s]

Wählen Sie die Symbolrate des zu testenden Satellitentransponders.

Polarisation

Wählen Sie die Polarisation des zu testenden Satellitentransponders.

Wählen Sie den FEC (Forward Error Correction) Wert des zu testenden Satellitentransponders.

Wenn Sie alle notwendigen Informationen eingegeben haben, drücken Sie OK. Auf dem Bildschirm erscheint dann ein Balkendiagramm, das die Signalstärke anzeigt.

Anmerkungen:

Die Signalstärke hängt von den Wetterbedingungen ab.

Digitales TV ist sehr effektiv beim Umgang mit schwachen Signalen und benutzt Fehlerkorrektur, um die Bildqualität zu erhalten. Unterhalb einer bestimmten Signalstärke kann dieses Gerät jedoch keine Signale aufspüren.

Wenn das Signal sehr stark ist, informiert eine Meldung Sie darüber. In dem Fall könnte es nötig sein, einen Dämpfer zwischen das LNB und das Gerät zu schalten.

▼ COMMON INTERFACE

Die Premiere Karte wird in das Common Interface (CI-Modul) eingesetzt.

Common Interface Modul / Modul für bedingten Zugang

Die Funktionen, die über die Smartcard verfügbar sind, hängen von der Art der eingelegten Smartcard ab. Wenn Sie sich über die Funktionsweise der Smartcard nicht sicher sind, lesen Sie die Anweisungen, die Sie zusammen mit der Smartcard erhalten haben, oder wenden Sie sich an Ihren Fachhändler.

Hinweis:

Die EXIT Taste auf der Fernbedienung erlaubt Ihnen normalerweise das Verlassen einer Applikation, die von einer Smartcard gesteuert wird.

Wichtige Anmerkung!

Die CI-Module (Bindestrich einfügen) haben eine ähnliche Form wie PCMCIA Karten, die für Computer konzipiert sind. Benutzen Sie keine PCMCIA Karten im TU-DSF40P, sondern nur Module, die dem DVB Common Interface Standard entsprechen.

Zusätzlich zu den CI-Modulen können Sie auch eine SD-RAM Karte benutzen, um Bilder anzusehen. Durch Drücken der roten Taste aktivieren Sie den Image Viewer, der JPEGs unterstützt. Durch erneutes Drücken der roten Taste erhalten Sie Zugang zu den Einstellungen Modus.

Wählen Sie zwischen Einzeln und Endlos. Im Modus Einzeln können Sie mit den PROGRAMM-Tasten ▲ oder ▼ zum nächsten bzw. vorigen Bild gehen. Endlos zeigt alle verfügbaren Dateien nacheinander an.

Im Modus Endlos können Sie die Anzeigedauer in Sekunden einstellen.

Anmerkung

Setzen Sie die Premiere Smartcard bitte so, wie in der untenstehenden Abbildung gezeigt, in das Common Interface (CI) Modul ein.

NAVIGATOR

Drücken Sie die NAV. Taste, um den Navigator zu öffnen.

Der Navigator bietet eine verbesserte, interaktive Methode zum Auffinden von Programmen, die Sie ansehen möchten. Drücken Sie PROGRAMME ▲ oder ▼, um alphabetisches Sortieren nach Kanalname ein- oder auszuschalten.

Wenn Sie die NAV. Taste drücken, zeigt der Bildschirm eine interaktive Navigator Maske an. Das aktuelle Programm wird in der rechten oberen Ecke des Bildschirms angezeigt, zusammen mit verfügbaren Programminformationen. Die Liste Ihrer Programmfavoriten wird auf der linken Seite des Bildschirms angezeigt.

Zum alphabetischen und numerischen Sortieren aller Programme und der Premiere Programme drücken Sie wiederholt die PROGRAMM-Tasten ▼ oder ▲.

Drücken Sie ◀ oder ▶, um die Liste seitenweise oder, falls alphabetisches Sortieren eingeschaltet ist, Buchstabe für Buchstabe zu durchblättern.

Benutzung:

Drücken Sie ▼ oder ▲, um die Liste Ihrer Programmfavoriten zu durchblättern oder...

Wenn Sie die Programmposition kennen, können Sie die Zifferntasten benutzen, um die Programmposition direkt zu wählen.

Zur Auswahl OK drücken.

Drücken Sie EXIT, um das Menü Navigation zu verlassen. Das Bild wird aufgezoomt.

Symbole zeigen besondere Merkmale der Sendung an. Siehe Seite 36 für weitere Einzelheiten

Während Sie im Navigator sind, erscheinen vier farbige Optionen am unteren Rand der Anzeige: Bouquet, Genre, Jetzt und Später.

Bouquet

Ein Bouquet gruppiert verschiedene, miteinander verbundene Sender zusammen, damit Sie Ihr gewähltes Programm einfacher finden. Drücken Sie die rote Taste, um Bouquet anzuzeigen. Drücken Sie ▼ oder ▲, um eine Bouquet zu wählen. Drücken Sie OK, um das Programm anzusehen. Der Navigator verschwindet jetzt, der Hauptsender im Bouquet wird gewählt, und der Bouquet Surfer startet. Der Surfer besteht aus Software, die Sie durch das Bouquet führt. Wenn die Sendeanstalt keine Surfer Applikation bereitstellt, bleibt der Surfer aktiv, damit Sie damit die Programme im Bouquet durchblättern können. Drücken Sie EXIT, um zum Navigator Bildschirm zurückzukehren. Um das Bouquet endgültig zu verlassen, betätigen Sie bitte nochmals die NAV-Taste. Drücken Sie die EXIT-Taste, um zum TV-Betrieb zurückzukehren. Beim Gebrauch des EPG über die GUIDE-Taste gehen Sie bitte ebenso vor, wie oben beschrieben.

▼ NAVIGATOR

Genre

Ein Genre ist eine Gruppe von Sendern, die die gleichen Themen übertragen, z.B. Sportsendungen oder Spielfilme.

Wählen Sie den grüne Knopf um das Genre anzuzeigen.

Das Gerät sucht alle Genre der Programme. (Suchzeit mehrere Minuten)

Wenn die Suche abgeschlossen wurde, erscheint eine Nachricht auf dem Bildschirm.

Drücken Sie ▼ oder ▲ um ein Genre auszuwählen, z. B. "Neuigkeiten"

Anwählen mit OK.

Eine Liste der Programme des gewählten Genre erscheint auf dem Bildschirm.

Drücken Sie ▼ oder ▲ um ein Programm auszuwählen.

Zur Auswahl OK drücken.

Jetzt

Drücken Sie die gelbeTaste, um Programminformationen für aktuelle Programme anzusehen.

Begeben Sie sich mit ▼ oder ▲ zu einem Sender, drücken Sie OK zur Auswahl und drücken Sie dann zweimal EXIT, um den ausgewählten Sender anzusehen.

Später

Drücken Sie die blaue Taste, um Programminformationen für nachfolgende Programme anzusehen. Drücken Sie EXIT, um zum Navigator Bildschirm zurückzukehren.

▼ Guide und Sound

Guide

Das zeigt an, daß der derzeitig gewählte Sender über Elektronische Programmsteuerung (EPG) verfügt.

Drücken Sie Guide, um die EPG anzuzeigen. Die Software braucht evt. einen Moment, bis der Guide erscheint.

Die verfügbaren Funktionen hängen von der Sendeanstalt der EPG ab. Wenn Sie auf eine EPG umschalten, enthalten die sichtbaren Bilder Grafiken und Texte, die in einer durch die Sendeanstalt gesteuerten Weise arrangiert und kontrolliert werden. In allen Fällen ist es möglich, über Tasten auf der Fernbedienung durch die Software zu blättern, aber da die verfügbaren Befehle für alle Hersteller gültig sein müssen, kann es sein, daß einige Befehle auf dem Bildschirm nicht absolut mit den Tasten der Fernbedienung übereinstimmen. Zum Beispiel:

Für die Bildschirmanzeige "Auswählen" oder "Go" benutzen Sie die OK Taste.

Wenn Sie die Symbole ◀▶ oder ▼▲ sehen, benutzen Sie die Cursor Tasten.

Wenn Sie eine Zeile von Schlüsselworten sehen, die in rot, grün, gelb und blau angezeigt werden, drücken Sie die farbigen Multifunktionstasten für diese Funktion.

Die EXIT Taste sollte Sie in die Lage versetzen, jede EPG Software zu verlassen; wird eine Alternative zum Verlassen angezeigt, folgen Sie den Anweisungen auf dem Bildschirm.

Sound

Zeigt an, daß der Sender mehrere Audio Optionen enthält.

Drücken Sie Sound, um die Audio Optionen anzuzeigen. Optionen zur Auswahl von Stereo, Mono, linkem Kanal und rechtem Kanal sind normalerweise verfügbar. Wenn andere Sprachen zur Verfügung stehen, erscheinen sie auch in der Liste.

Wenn Sie in der Option Audio Sprache eine bevorzugte Sprache eingegeben habe (siehe Seite 13 ist das die Sprache, die normalerweise gewählt wird.

Hinweis:

Die gehörte Sprache kann von der Gewählten abweichen, abhängig von der Ausstrahlung der Sendeanstalt.

Die Symbole, die in der Informationszeile erscheinen könnten, werden unten beschrieben. Bitte beachten Sie, daß einige Symbole, je nach Sendeanstalt, nicht erwartungsgemäß angezeigt werden; so wird z.B. ein Schwarzweiß-Film unter Umständen nicht durch ein Scharzweiß-Symbol angezeigt.

Audio:

Sprachoptionen: Dieses Symbol zeigt an, daß Soundtracks in mehreren Sprachen zur Verfügung stehen.

Stereo: Dieses Symbol zeigt an, daß die Sendung in Stereo ausgestrahlt wird.

Zusätzliches Audio: Dieses Symbol zeigt an, daß es einen zusätzlichen Soundtrack für Zuschauer mit Sehbehinderungen gibt.

Multi-Audio

Dolby Digital: Dieses Symbol zeigt an, daß es einen Soundtrack in Dolby Digital gibt.

Breitbildformat: Dieses Symbol zeigt an, daß die Sendung im Breitbildformat ausgestrahlt wird.

Schwarzweiß: Dieses Symbol zeigt an, daß die Sendung in Schwarzweiß ausgestrahlt wird.

Multifeed

Near Video On Demand

Guide (Programmführung)

Text:

Videotext: Dieses Symbol zeigt an, daß Videotext ausgestrahlt wird.

Untertitel: Dieses Symbol zeigt an, daß Untertitel für Zuschauer mit Hörbehinderungen verfügbar sind.

Verschlüsselung:

Verschlüsselt: Dieses Symbol zeigt an, daß der Service verschlüsselt ist und ein CA Modul erfordert, um die Sendung zu entschlüsseln.

▼ RADIO NAVIGATOR

Drücken Sie die Taste RADIO, um den Radio Navigator zu öffnen.

Radio schaltet das Gerät auf Radiobetrieb (nur Audio) um. In diesem Modus werden nur Radioprogramme in der Liste der Favoriten angezeigt, es gibt kein Bild. Siehe Seite 35 und 37 für Einzelheiten zum Gebrauch des Navigators.

▼ NVOD (Near Video On Demand)

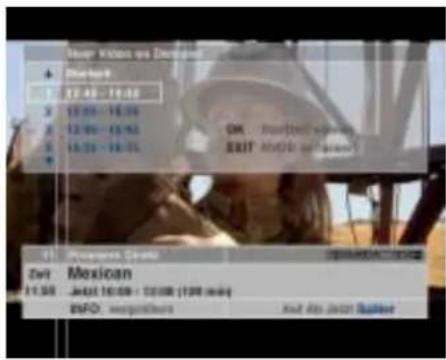

NVOD gestattet das Betrachten eines bestimmten Programms zu einer bestimmten Zeit.

Nach der Auswahl eines NVOD-Kanals erscheint eine Liste mit den verfügbaren Anfangszeiten des auf diesem Kanal gezeigten Programms. Wählen Sie mit den Pfeiltasten die gewünschte Anfangszeit aus und bestätigen Sie diese mit der OK-Taste.

Zur Anzeige des ausgewählten Programms muss wieder der Kanal, für den die Anfangszeit des Programms ausgewählt wurde, eingestellt werden.

Anmerkung: Zum Betrachten von verschlüsselten Programmen muss die entsprechende Berechtigung vorliegen.

Drücken Sie die INFO. Taste, um die Informationszeile anzuzeigen.

Die Informationszeile zeigt Programminformationen für das Programm an, das Sie zum gegenwärtigen Zeitpunkt ansehen.

Für ausführlichere Informationen drücken Sie INFO noch einmal.

Wenn Sie die Dauer der Informationsanzeige ändern möchten, benutzen Sie die Option Info Anzeigedauer [s] (siehe Seite 17).

Anmerkung

Mit der Info-Taste können – je nach Übertragung – auch das NVOD- bzw. das Multifeed-Menü aufgerufen werden.

▼ VIDEOTEXT

Anmerkung:

Drücken Sie zuerst die TV/SAT Taste, um den TV Modus einzuschalten. (Wenn Sie kein Panasonic TV haben, lesen Sie

Seite 39 für Einzelheiten darüber, wie Sie die Fernbedienung für Ihr Fernsehgerät konfigurieren.)

Bei normalem Betrieb zeigt TEXT jetzt Videotextinformationen an, wenn diese verfügbar sind.

Benutzen Sie die Zifferntasten, um eine Seite anzuwählen.

Benutzen Sie PROGRAMME ▼▲, um die nächste oder vorherige Seite anzuwählen.

Am unteren Rand der Anzeige befinden sich vier farbige Themengebiete. nähere Informationen über diese Themen drücken Sie die Taste der entsprechenden Farbe. Diese Vorrichtung ermöglicht schnellen Zugang zu den angezeigten Themen.

Um das Lesen von Videotext-Seiten zu beenden, drücken Sie den TV/SAT-Knopf um zur vorherigen Funktion zurückzukehren.

UNIVERSAL FERNBEDIENUNG

Die Fernbedienung für dieses Gerät ist in der Lage, die elementaren Funktionen von Fernsehgeräten anderer Hersteller auszuführen. Die verfügbaren Funktionen hängen vom Hersteller und Modell des Fernsehgerätes ab. Im normalen Betrieb schaltet die TV/SAT Taste zwischen TV Steuerung und normaler TU-DSF40P Steuerung um.

Konfiguration der Fernbedienung für andere Marken

Anmerkung:

Im Anfängliches Setup steuert die Fernbedienung Panasonic Fernseher, wenn TV Modus eingeschaltet ist. Wenn Sie einen Panasonic Fernseher haben, sollte es nicht nötig sein, Ihre Fernbedienung zu konfigurieren.

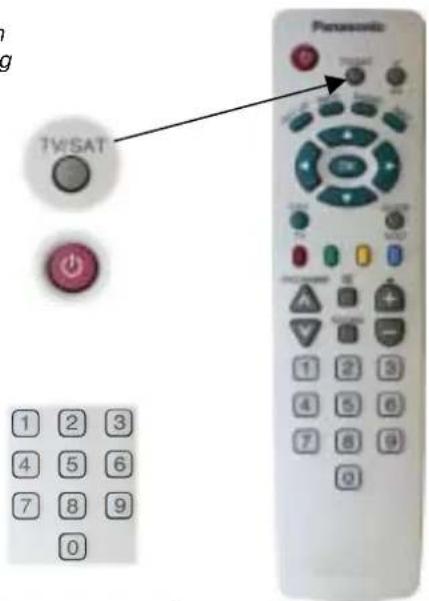

a) Suchen Sie erst in der untenstehenden Tabelle den zweistelligen Code für Ihr Gerät.

Anmerkung:

Wenn mehr als ein Code für Ihre Fernsehmarke aufgeführt ist, müssen Sie die Schritte evt. für jeden Code wiederholen, bis die Fernbedienung Ihr TV steuert.

b) Drücken Sie die TV/SAT Taste, um TV Betrieb zu wählen.

c) Drücken und halten Sie die Taste für den Bereitschaftszustand ...

...während Sie den zweistelligen Code für Ihr Gerät mittels Zifferntasten eingeben.

Zweistellige Gerätecodes

Aiwa* 35	ITT25	Saba 10
Akai 27, 30	JVC 17, 39	Salora 26
BP 09	Loewe 07	Samsung 31, 32
Brandt 10, 15	Metz* 28, 31	Sansui05, 31, 33
Bush 05, 06	Mitsubishi 06, 19, 20	Sanyo 21
Curtis 31	Mivar* 24	SBR 06
Desmet 05, 31, 33	NEC* 36	Schneider 05, 06, 29, 30, 31
Dual 05, 06	Nokia 25, 26, 27	Seleco06, 25
Elemis31	Nordmende 10	Sharp 18
Ferguson 10	Orion 37	Siemens 09
Goldstar 31	(Panasonic 01, 02, 03, 04)	Sinudyne 05, 06, 33
Goodmans 05, 06, 31	Philips 05, 06	Sony 08
Grundig 09	Phonola 31, 33	Telefunken 10, 11, 12, 13, 14
Hitachi22, 23, 31, 40, 41, 42	Pioneer 38	Thomson 10, 15
Inno Hit 34	Pye 05, 06	Toshiba 16
Irradio 30	Radiola 05, 06	White Westinghouse 05, 06

* Videotextbetrieb über TU-DSF40P Fernbedienung ist für diese Marke nicht möglich.

▼ ANSCHLUSSVERBINDUNGEN AN DER GERÄTERÜCKSEITE

HI-FI SYSTEM

Anmerkungen:

Die abgebildeten Geräte und Kabel gehören nicht zum Lieferumfang dieses Gerätes.

Verbinden Sie keinen Computer mit TTL Output (5V) mit diesem Gerät.

Anschlußinformationen

TV Scart Buchse

Buchse Masse 21 -

FRAS Ausgang (Video) 19

FDAS Masse 17 -

Rot Ausgang 15 -

Roi Masse 13

Grün Ausgang 11 –

Grün Masse 9

Blau Ausgang 7-

Elau Masse 5-

Audio Ausgang (L) 3

Audio Ausgang (R) 1

-20 FRAS Eingang (Video)

-10 RGB Status Masse

-15 Status RGB

14 Masse

-12

-10 --

- 8 Status FBAS

- 6 Audio Eirgang (L)

-4 Audio Masses

- 2 Audio Eirgang (R)

VCR Scart Buchse

Buchae Masse 21 -

FBAS Ausgang (Video) 19

FBAS Macroe 17-

S.F. Engarg 15-

Masse 13 -

-- 11-

Masse 9

-- 7-

Masso 5 -

Audio Ausgang (L) 2 -

Audio Ausgang |Rt 1-

-20 FRAS Eingang (Video)

-16 Masse

-16 --

14 Masso

-12 --

-10 G-Link data

-8 Status FBAS

- 6 Audio Eingang (L)

4 Audio Masse

-2 Audio Eingang (R)

RS232C Anschluß

DSR Datensatz bereil 6 –

RTS Aufordnung zur Übermittlung 7

CTS Frei zu senden 8 –

Ri Fulton indicator 9-

1 DCD (Carrier aufspüren)

-2 RXD (Daten empfangen)

3 TXD (Daten übertragen)

-4 DTR (Datenterminal bereit)

5 GND Grund

STÖRUNGSSUCHE

Symptome Überprüfung
Bild Ton
	Kein Signal Kein Ton Satellite		anlage
	Block-interferenz oder Unter-brochenes Bild	Verzerrte oder unterbrochene Tonwiedegabe	Schlechte Signalqualität. Standort, Richtung oder Anschluß der Satellitenempfangsanlage
	Normales Bild Kein Ton Lau	erung	Stummschaltung eingeschaltet.
	Unter-brochenes Bild Kein Ton Ein Fehler ist aufgetreten.		Siehe System-Steuerung neu einstellen
	Kein Bild Kein Ton Verschlüsselter Sender		Netzstecker nicht angeschlossenNicht eingeschaltet ImBereitschaftszustand

▼ SYSTEM-STEUERUNG NEU EINSTELLEN

In seltenen Fällen kann das Bild aufgrund von schlechten Übertragungsbedingungen oder eines unspezifischen Fehlers erstarren. Das ist nichts Ernstes und läßt sich normalerweise beheben, indem Sie folgende Anweisungen befolgen:

1) Zuerst versuchen Sie, auf einen anderen Sender umzuschalten. Das löst das erstarrte Bild normalerweise auf.
2) Wenn das Gerät nicht über die Fernbedienung gesteuert werden kann, schalten Sie es über den Ein-/Ausschalter an der Gerätevorderseite aus und wieder ein. Das Gerät schaltet sich nach wenigen Sekunden ein.
3) Wenn das Gerät darauf nicht anspricht, ist es nötig, es mit Hilfe des RESET Schalters neu einzustellen. Dieser Schalter ist im Gerät verborgen und kann über die Common Interface Klappe erreicht werden.

Führen Sie einen spitzen Gegenstand (wie das Ende einer gerade gebogenen Büroklammer) in die Zugangsöffnung ein, bis Sie einen Widerstand und ein leichtes Klicken spüren. Das Gerät schaltet sich dann aus. Entnehmen Sie den Gegenstand und das Gerät schaltet sich wieder an.

Anmerkung:

Es ist normalerweise nicht nötig, den Gegenstand weiter als 5 mm einzuführen.

Wenn Sie keinen Widerstand fühlen, führen Sie den Gegenstand wieder ein und vergewissern Sie sich, daß sie ihn waagerecht halten.

ZUR INFORMATION

Service

Bevor Sie den Kundendienst verlangen, bitten wir Sie, die Symptome gemäß Beschreibung unter Störungssuche auf der vorherigen Seite zu bestimmen. Bitte wenden Sie sich im Bedarfsfalls an Ihren örtlichen Panasonic Fachhändler und geben Sie die Typen- und Seriennummer des Gerätes an (beide befinden sich hinten am Gerät).

▼ TECHNISCHE DATEN

	TU-DSF40P
Stromquelle	220 – 240V 50Hz Wechselspannung
Leistungsaufnahme im Betrieb	25Watt max
Standby-Leistungs-Aufnahme	5.7Watt max
Senderabstimmung	Frequenzbereich Receiver: 950MHz bis 2150MHzSymbolrate: 5–30MS
Audio	Dekoder: MPEG1 layer 1 & 2Tonfrequenzgang : 20Hz – 20kHzAusgangspegel: 0.5Vrms
Video	Dekoder: MPEG2Ausgangspegel: 1.0V s-sAusgangsimpedanz 75Ω
Image Viewer(JPEG)(maximal 1000 Bilder)	Max Größe: 1440 x 1152 pixelFarbformat: 4:4:4, 4:2:2, 4:2:0, 4:0:0
Anschlüsse	Common Interface: 68 pin PCMCIA/JEIDARS–232: 9 polige D- Sub-BuchseAudio: Phono L&R. Optischer digitaler Audio AusgangTV SCART: Composite Video ein/aus, RGB aus, S-Video aus, Audio L&R out, Funktionsschalter (Pin 8) ausVCR SCART: Composite Video ein/aus, RGB ein, S-Video ein, Audio L&R ein/aus. Funktionsschalter (Pin 8) ein/ausLNB ein: F-typLNB aus: F-typ
Abmessungen	7.1cm (H) x 35.0cm (B) x 25.0cm (T), 3,4kg

Diese technischen Daten können ohne vorherige Ankündigung geändert werden. Die angebenden Gewichte und Maße sind lediglich Richtwerte.
