TU-CS20 - Empfänger PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Digital-Receiver (Satellitenempfänger)
Modell	TU-CS20
Marke	Panasonic
Abmessungen (B x T x H)	235 mm x 135 mm x 38 mm
Gewicht	0,4 kg
Stromversorgung	Externes Netzteil, 15 Vdc, 10 W (Standby < 6 W)
Empfangsfrequenzbereich	950 MHz bis 2150 MHz
Symbolrate	5 – 30 Mops
Lokale Tasten	Keine
Fernbedienung	Infrarot, bis zu 33 Tasten (Modell RC1153201/00)
Anzeige	LED (zweifarbig, rot/grün) + OSD
Videoausgang	SCART: PAL CVBS/RGB/S-Video, umschaltbar
Audioausgang	RCA (L+R), einstellbarer Pegel
LNB-Optionen	Einzel-LNB, Dual-LNB mit Mini-DiSEqC, bis zu 4 LNB mit DiSEqC 1.0
Lieferumfang	Bedienungsanleitung, Fernbedienung, 2x Batterien (UM-3DJ-2P), Garantiekarte, SCART-Kabel, Stromadapter (PAN-5143-02)
Reinigung	Gerät vom Netz trennen, Gehäuse mit trockenem Tuch reinigen; keine benzol- oder petroleumhaltigen Lösungsmittel
Sicherheitshinweise	Vor Feuchtigkeit schützen, ausreichende Belüftung (5 cm Abstand), keine offenen Flammen in der Nähe
Besondere Funktionen	Panasonic Quick Setup (60 vorinstallierte Kanäle), automatischer und manueller Suchlauf, Kindersicherung, Benutzerprofile (bis zu 4), Navigator, i-Taste, TV/Radio-Umschaltung
Softwareaktualisierung	Über Menü möglich, Dauer bis zu 15 Minuten
Reparierbarkeit / Ersatzteile	Standard-Ersatzteile (Fernbedienung, Netzteil) über den Panasonic-Kundendienst erhältlich

Häufig gestellte Fragen - TU-CS20 PANASONIC

Wie schließe ich den Receiver richtig an?

Verbinden Sie den Receiver über das mitgelieferte SCART-Kabel mit dem Fernseher. Das hellgraue Ende kommt an den Receiver, das schwarze an den Fernseher. Schließen Sie dann das Netzteil an. Vor dem Anschließen oder Trennen anderer Geräte immer den Netzstecker ziehen.

Wie führe ich den automatischen Sendersuchlauf durch?

Drücken Sie die SETUP-Taste, wählen Sie 'Auto-Setup' und dann 'Automatischer Suchlauf'. Stellen Sie die DiSEqC-Option entsprechend Ihrer LNB-Konfiguration ein (z.B. 'Aus' für Einzel-LNB). Wählen Sie den Satelliten (z.B. Astra 19,2° Ost) und drücken Sie OK. Der Suchlauf kann 15–60 Minuten dauern.

Was ist der Panasonic Quick Setup?

Der Panasonic Quick Setup ist eine Schnellstartfunktion, die 60 vorab gespeicherte Satellitenkanäle lädt. Diese Option steht nur zur Verfügung, wenn der Receiver Signale vom Astra 19,2° Ost-Satelliten empfängt. Wählen Sie im Menü 'Auto-Setup' die Option 'Panasonic Quick Setup' und bestätigen Sie mit OK.

Wie stelle ich die Kindersicherung ein?

Drücken Sie SETUP, wählen Sie 'Kindersicherung' und geben Sie Ihre Geheimzahl ein (Werksvoreinstellung: 0000). Sie können die Decodersperre aktivieren oder eine neue Geheimzahl eingeben. Wenn die Sperre aktiv ist, müssen Sie nach jedem Einschalten die Geheimzahl eingeben, um Bild und Ton freizuschalten.

Kann ich die Bildschirmsprache ändern?

Ja. Drücken Sie SETUP, gehen Sie zu 'Menüsprache' und wählen Sie die gewünschte Sprache aus der Liste. Bestätigen Sie mit OK.

Wie erstelle ich eigene Senderprofile (Favoritenlisten)?

Drücken Sie die NAVI-Taste, dann die blaue Taste, um das Menü 'Profile bearbeiten' zu öffnen. Wählen Sie links einen Sender und drücken Sie die gelbe Taste ('Zufügen'), um ihn einem Profil (1–4) hinzuzufügen. Mit der grünen Taste können Sie das Profil wechseln. Speichern Sie mit OK.

Was bedeuten die Farbtasten im Navigator?

Im Navigator (NAVI-Taste): Rote Taste – Sortierung der Programmliste (numerisch/alphabetisch). Grüne Taste – Wechsel zwischen 'Jetzt' und 'Nächstes'. Gelbe Taste – Zusammenfassung des aktuellen Programms. Blaue Taste – Aufruf der Profilverwaltung.

Wie führe ich einen manuellen Sendersuchlauf durch?

Drücken Sie SETUP, wählen Sie 'Manueller Suchlauf'. Geben Sie Satellit, Transponderfrequenz, Polarisation, Symbolrate und FEC ein. Die Video-/Audio-PID werden bei leerem Feld automatisch erkannt. Starten Sie den Suchlauf mit OK.

Der Receiver findet keine Sender – woran kann das liegen?

Überprüfen Sie die Antennenkonfiguration: Ist die DiSEqC-Einstellung korrekt? Stellen Sie sicher, dass der LNB korrekt angeschlossen und ausgerichtet ist. Prüfen Sie die Signalqualität im Menü 'Bild & Ton > Signalqualität'. Falls nötig, setzen Sie das Gerät auf Werkseinstellungen zurück (Kindersicherung bleibt erhalten).

Wie pflege ich den Receiver richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gehäuse nur mit einem sauberen, trockenen Tuch. Verwenden Sie keine benzol- oder petroleumhaltigen Lösungsmittel. Achten Sie auf ausreichende Belüftung (mindestens 5 cm Abstand zu anderen Gegenständen).

BEDIENUNGSANLEITUNG TU-CS20 PANASONIC

WARN- UND SICHERHEITSHINWEISE 3

FERNBEDIENUNG 4

ANSCHLÜSSE 5

LNB-OPTIONEN 6

SCHNELLSTART 7

SETUP 8

AUTOMATISCHER SUCHLAUF 1

PANASONIC QUICK SETUP 1

MANUELLER SUCHLAUF 1

NAVIGATOR 1

PROFILE ERSTELLEN 1

PROFILE BEARBEITEN 2

i-TASTE UND TWPADIO-TASTE 2

SPEZIFIKATIONEN 2

Zubehör

Bedienungsanleitung

Batterien x 2

Garantiekarte

TQB8E3921

UM-3DJ-2P

TQD8E18029-3

SCART-Kabel Stromadapter PAN-5143-02

STMI510-EUR

Fernbedienung RC1153201/00

Willkommen

Wir hoffen, dass Sie viele Jahre lang Freude an Ihrem neuen Panasonic Digital-Receiver haben werden.

Mit Hilfe der einfachen, leicht zu befolgenden Anleitungen werden Sie in der Lage sein, Ihr Gerät schnell zu installieren und bald in een Genus der verfügbaren Sender zu gelangen. Die Verfügbarkeit digitaler Sender an Ihrem Standort hängt von der Leistung Ihrer Satellit und der Konfiguration Ihrer vorhandenen Ausrüstung ab.

Warn- und Sicherheitshinweise

• Dieser Digital-Receiver ist für den Empfang digitaler N-Bilder und Torsignale bestimmt.
• Wenn der Digital-Receiver drastischen Temperaturänderungen ausgesetzt wird, z. B. wenn er von einem kalten in einen warmen Raum gebracht wird, schließen Sie ihn an das Stromnetz an und lassen Sie ihn mindestens zwei Stunden lang unberührt stehen.
  Lassen Sie das Gerät niemals in Kontakt mit Feuchtigkeit kommen. Der Digital-Receiver ist nur zur Benutzung im Haus bestimmt und muss vor Feuchtigkeit (Wasserspritzern etc.) geschützt werden.
• Halten Sie den Digital-Receiver von Wassertropfen oder -spfitzem fern und stellen Sie keine mit Flüssigkeit gefüllten Gefäße. wie Blumenvasen, auf oder über das Gerät.
• Ausreichende Belüftung ist notwendig, um einen Funktionsausfall der elektrischen Komponenten zu verhöten. Wir empfehlen daher seitlich und oberhalb des Digital-Recivers einen Abstand von mindestens 5 cm, auch wenn das Gerät in einem Schrank oder auf einem Regal aufgestellt wird.
  Stellen Sie sicher, das die Belüftungslöcher unter dem Gerät nicht blockiert sind.
  Stellen Sie den Receiver nicht in unmittelbarer Nähe einer Wärmequelle oder in direkter Sonneneinstrahlung auf, da dies eine angemessene Abkühlung verhindern würde.
  Um die Gefahr eines Brandes zu vermeiden, stellen Sie keine Kerzen oder andere offene Flammen auf den Digital-Receiver oder in seine Nähe.
• Pflege Ihres Digital-Recivers: Ziehen Sie den Stecker aus der Steckdose. Das Gehäuse kann mit einem sauberen, trockenen Tuch gereinigt werden. Benutzen Sie keine benzol- oder petroleumhaltigen Lösungen.
• Stellen Sie sicher, das alle elektrischen Anschlüsse richtig sind. Schließen Sie Ihre anderen Geräte (Fernseher, Videorecorder etc.) erst an das Stromnetz an, wenn Sie alle anderen Kabel richtig angeschlossen haben. Ziehen Sie den Stecker Ihres Digital-Receivers aus der Steckdose, bevor Sie andere Geräte von seiner Rückwand abtrennen.

DV

Warenzeichen des "DVB Digital Video Broadcasting Project" (1991 bis 1996)

csgta- video Konformitätserklärung Nr. 2710, 02/02/2003

Eraadrarting

Fernbedienung

Bezieht sich auf nach 1991 "ach dem Kaseikyou-Standardcode hergestellte Panasonic N-Geräte.

Anschlüsse

Anschluss des Digital-Receivers mithilfe von SCART- und RCA-Kabeln Trenne" Sie Ihren DCB immer zuerst vom Stromnetz, bevor Sie sie an andere Geräte anschließe" bzw von andere" Geräten trennen.

Vorgeschlagene
Geräteanordnung

Hinweis: Bitte befolgen Sie beim Anschluss des SCART-Kabels die Hinweise atlf dem Kabel. Das hellgraue Ende wird an den Digital-Receiver und das schwarze Ende an den FemseherNideorecorder angeschlossen.

LNB-Optionen
Die folgenden LNB-Optionen sind möglich:

Z& MB, verbunden durch Mini-DiSEqC(Toneburst)-Schalter


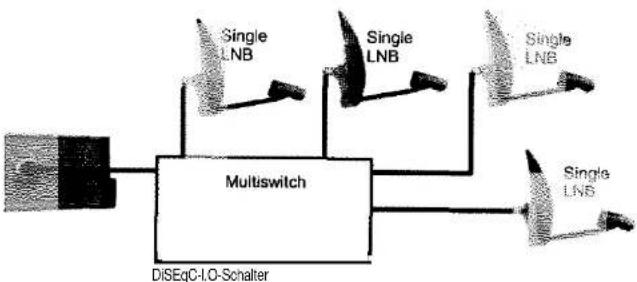

Bis zu 4 LNB, verbunden durch DiSEqC-1.0\~Multiswitch

Schnellstart

Schließen Sie Ihren Digital-Receiver wie auf der vorhergehenden Seite angegeben an und schalten Sie ihn ein.

Wählen Sie das gewünschte Land.

Wählen Sie die gewünschte Bildschirmsprache.

Wählen Sie die gewünschte

Abstimmungseinstellung.

Um Ihnen die Einstellung zu erleichtern, hat Panasonic eine Schnellstart-Programmliste mit 60 vorab gespeicherten Satellitenkanälen zusammengestellt. Auf diese Funktion kann nur dann zugegriffen werden, wenn der Receiver Signale vom Astra-19.2E-Satelliten empfängt.

Wenn Sie diese Funktion nutzen möchten, wählen Sie die Option "Panasonic Quick Setup" und drücken Sie OK.

Drücken Sie OK, um die "Panasonic Quick Setup"-Funktion zu aktivieren.

Hinweise zu allen weiteren Einstellungsoptionen siehe Kapitel "Automatischer Suchlauf" auf Seite 11.

Nach dem Ende des gewählten Satellitensuchlaufs erscheint der Bildschirm "Bild 8 Ton (Ersteinstellung)".

Mithilfe der Pfeiltasten ändem Sie die "AV out"-Einstellung auf die gewünschte Option. Wählen Sie zwischen RGB, Video und S Video.

Gehen Sie nun auf "Bildschirmformat" und wählen Sie mithilte der Pfeiltasten das gewünschte Format. d. h. 4:3 oder 16:9.

An diesem Punkt kann die Kindersicherung nach Ihren Wünschen eingestellt werden. Wenn Sie hier keine Zahl eingeben, ist die Einstellung ab Werk 0000.

Zum Speichern der Einstellungen gehen Sie mithilfe der oberen und unteren Pfeiltasten auf Speichern und drücken Sie OK.

Der Receiver verlässt nun das Menü und zeigt den Satellitenkanal auf der Programmposition 1 an.

Drücken Sie die SETUP-Taste, um in das Hauptmenü zu gelangen.

Kindersicherung

Drücken Sie OK, um in das Merü zu gelangen. Geben Sie Ihre Geheimzahl mithilfe der Ziffermasten ein.

Ist die eingegebene Geheimzahl falsch. erscheint die folgende Meldung:

"Geheimzahl falsch1 Bitte erneut eingeben"

Ist die eingegebene Geheimzahl korrekt, können Sie die Decodersperre aktivieren oder eine neue Geheimzahl eingeben.

Falls die Decodersperre aktiviert ist, müssen Sie nach jedem Einschalten des Receivers zunächst die Geheimzahl eingeben, um Video und Audiö zu entwarren.

Falls die Decodersperre aktiviert ist:

Nach dem Einschalten des Receivers werden Sie zur Eingebe der Geheimzahl aufgefordert.

Zum Entsperten von Video und Audio geben Sie die Geheimzahl ein und drücken Sie OK.

Ist die eingegebene Geheimzahl falsch, wird die Eingabeauforderung rot, und die folgende Meldung erscheint:

"Geheimzahl falsch! Bitte erneut eingeben."

Warten Sie, bis diese Meldung vom Bildschirm verschwindet und geben Sie die Geheimzahl noch einmal ein.

Um das Kindersicherungsmenü zu verlassen, drücken Sie die Setup-Taste, um ins Hauptmenü zurückzukehren, oder die EXIT-Taste, um die Menüs ganz zu verlassen.

Bild- 8 Toneinstellung

Drücken Sie OK, um in das Menü zu gelangen

AV Out

Gestattet Ihnen. zwischen RGB, Video und S Video zu wählen. Um Ihre Auswahl zu speichem drücken Sie OK.

TV-Bildschirmformat

Gestattet Ihnen, zwischen den Bildschirmformaten 4:3 und 169 zu wählen. Um Ihre Auswahl zu speichern, drücken Sie OK.

Status

Verlängert oder verkürzt die Zeitspanne, in der die Textleiste auf dem Bildschirm angezeigt wird (2 - IO Sekunden). !Um Ihre Auswahl zu speichem, drücken Sie OK.

Signalqualität

Zugriff auf die Signalqualität und ihre Bestätigung erfolgen, indem Sie OK drücken. Um zum Hauptmenü zurückzukehren, drücken Sie die Setup-Taste.

Lautstärke

Erhöhen und Verringern der Digital-Receiver-Lautstärke.

Multi-Audi0

Multi-Audi0 gestattet Ihnen, eine andere Tonspur zu wählen. Die Anzahl der verfügbaren Optionen hängt von der jeweiligen Sendung ab. Um Ihre Auswahl zu speichern, drücken Sie OK.

Hinweis: Wenn Sie einen anderen Kanal wählen, müssen Sie Ihre Multi-Audio-Präferenz erneut einstellen.

[:rocken Sie OK, um in das Menü ZU gelangen.

Pre>file bearbeiten

Eine detaillierte Erläuterung des Profilmenüs finden sie auf den Seiten 19 und 20.

Auto-Setup

Drücken Sie OK, um in das Menü zu gelangen. Drücken sie nochmals OK zur Bestätigung. Nun werden die beiden Auto-Setup-Optionen auf dem Bildschirm angezeigt, auf die Sie mit der OK-Taste zugreifen können: Automatischer Suchlauf (siehe Seite 11) Panasonic Quick Setup (siehe Seite 16)

Manueller Suchlauf

Gestattet Ihnen, individuelle Satellitenkanäle manuell einzustellen, siehe Seite 17.

Werkseinstellungen

Gestattet Ihnen, alle Abstimmungsinformationen zu löschen und den Receiver wieder auf die ab Werk eingestellten Parameter zurückzusetzen. Hinweis: Die Kindersicherung wird nicht zurückgesetzt

Menüsprache

Gestattet Ihnen, die Bildschirnsprache für die Menüauswahl zu wählen. Drücken Sie OK, um auf die Liste der Sprachen zuzugreifen. Um zum Setup zurückzukehren, drücken Sie die Setup-Taste.

Sofhvareaktualisierungs-Menü

Drücken Sie OK, um in das Menü zu gelangen. Softwareaktualisierung Von Zeit zu Zeit werden neue Softwareversionen herausgebracht Drücken Sie OK. Der Digital-Receiver bestätigt die Softwareversion und wird, falls eine aktuelle Version verfügbar ist, diese herunterladen. Dies kann bis zu 15 Minuten dauern. Um das SETUP zu verlassen, drücken Sie die EXIT-Taste.

Automatischer Suchlauf

Im Menü "Automatischer Suchlauf" wählen Sie zwischen den folgenden Antennenkonfigurationen. DiSEqC-Option auf die korrekte Einstellung für Ihre Antennenkonfiguration setzen. Einstellung gemär LNB- oder Multiswitch-Handbuch bestätigen.

Single LNB

DiSEqC auf AUS oder Auto einstellen.

Zwei LNB, durch MINI-DiSEqC(Toneburst)-

Schalter verbunden

DiSEqC auf Mini-DiSEqC oder Auto einstellen.

Bis zu vier LNB, durch DiSEqC-I.O-Multiswitch

verbunden

DiSEqC auf DISEqC oder Auto einstellen.

Wenn DISEqC auf Auto eingestellt ist, erkennt der Receiver die Antennenanordnung automatisch.

Die Abstimmungsverfahren für die einzelnen

Optionen werden auf den folgenden Seiten erläutert.

Nach Ende des Suchlaufs erscheint der Bildschirm "Bild 8 Ton (Ersteinstellung)".

Wählen Sie mithilfe der Pfeiltasten das gewünschte

Videoformat und Bildschirmformat. Bestätigen Sie

Ihre Auswahl mit Speichern und drücken Sie OK.

Hinweis

Das Menü "Bild 8 Ton (Ersteinstellung)"

erscheint nur nach dem ersten

Abstimmungssuchlauf bzw. nach dem

Zurücksetzen des Geräts auf die

Werkseinstellungen.

Abhängig von der gewählten

Abstimmungsoption und der Anzahl der

gesuchten Satelliten kann der Suchlauf mischen 15 und 60 Minuten dauern.

Konfiguration - Ein LNB (Satellit)

S.-?len Sie "DiSEqC Mode" mithilfe der Pfeiltasten auf AUS oder AUTO.

Gehen Siemithilfe der Pfeiltasten auf LNBI.

Wenn Sie keinen Universal-LNB einsetzen, stellen Sie die oberen und unteren Frequenzgrenzwerte Ihres LNB mithilfe der Pfeiltasten ein. (Hinweise zur Einstellung entnehmen Sie bitte dem LNB-Handbuch.)

Wählen Sie mithilfe der oberanlunteren Pfeiltasten den Satelliten, nach dem Sie suchen möchten. Dieser kann individuell ausgewählt werden. Wenn Sie die Einstellung AUTO übernehmen, erkennt der Receiver die verfügbaren Satelliten automatisch. Bestätigen Sie Ihre Einstellungen mit OK.

Der Receiver sucht nun nach verfügbaren Satelliten und zeigt die gefundenen neben der betreffenden LNB-Ziffer an. Zur Bestätigung der angezeigten Satelliten drücken Sie OK.

Der Receiver durchsucht den gewählten Satelliten nun nach verfügbaren Kanälen. Je nach Anzahl der durchsuchten Satelliten kann der Suchlauf zwischen 15 und 60 Minuten dauern.

Sie können den Suchlauf jederzeit abbrechen, indem Sie EXIT drücken.

Nach dem Ende des Suchlaufs verlässt der Receiver das Menü und zeigt den Satellitenkanal in der Programmposition 1 an.

Konfiguration - Zwei LNB, verbunden durch Mini-DiSEqC(Toneburst)-Schalter oder Dual-LNB-Satellitenschüssel

Stellen Sie "DiSEqC Mode" auf Mini-DiSEqC oder Auto ein.

Wenn Sie keine Universal-LNB einsetzen, stellen Sie die oberen und unteren Frequenzgrenzwerte für LNBI und LNBZ mithilfe der Pfeiltasten ein. (Hinweise zur Einstellung entnehmen Sie bitte dem LNB-Handbuch.)

Stellen Sie nun die Satelliten für LNBI und LNBZ ein. Wenn Sie die Einstellung AUTO übernehmen, erkennt der Receiver die verfügbaren Satelliten automatisch.

Bestätigen Sie die Einstellungen mit OK.

Der Receiver sucht nun nach verfügbaren Satelliten und zeigt die gefundenen neben der betreffenden LNB-Ziffer an. Zur Bestätigung der angezeigten Satelliten drücken Sie OK.

Der Receiver durchsucht den gewählten Satelliten nun nach verfügbaren Kanälen.

Sie können diesen Suchlauf jederzeit abbrechen, indem Sie EXIT drücken.

Nach dem Ende des Suchlaufs verlässt der Receiver das Menü und zeigt den Satellitenkanal in der Programmposition 1 an.

Bis zu 4 LNB, verbunden durch DiSEqC-1.0-Multiswitch

Stellen Sie "DiSEqC Mode" auf DiSEqC oder Auto ein.

Wenn Sie keine Universal-LNB einsetzen, stellen Sie die oberen und unteren Frequenzgrenzwerte für alle LNB mithilfe der Pfeiltasten ein. (Hinweise zur Einstellung entnehmen Sie bitte dem LNB-Handbuch.)

Stellen Sie nun die Satelliten für alle LNB ein. Wenn Sie die Einstellung AUTO übernehmen, erkennt der Receiver die verfügbaren Satelliten automatisch.

Bestätigen Sie die Einstellungen mit OK.

Der Receiver sucht nun nach verfügbaren Satelliten und zeigt die gefundenen neben der betreffenden LNB-Ziffer an. Zur Bestätigung der angezeigten Satelliten drücken Sie OK.

Der Receiver durchsucht den gewählten Satelliten nun nach verfügbaren Kanälen.

Sie können diesen Suchlauf jederzeit abbrechen, indem Sie EXIT drücken.

Nach dem Ende des Suchlaufs verlässt der Receiver das Menü und zeigt den SatelllenKanal in der Programmposition 1 an.

Benutzerdefinierte Satelliteneinstellung

Das Menü "Auto-Setup" ermöglicht Ihnen die Auswahl eines benutzerdefinierten Satelliten. Auf diese Weise können Sie einen Satelliten einstellen, der nicht in der Satellitenliste aufgeführt ist.

Stellen Sie im Menü "Antenneneinstellungen" die Satellitenoption auf Benutzerdef. ein und drücken Sie OK. Auf diese Weise gelangen Sie in das Menü "Benutzerdefinierter Satellit".

In diesem Menü können Sie zwei Transponder des gewünschten Satelliten festlegen.

Anhand dieser Daten kann der Receiver den gewünschten Satelliten orten. Geben Sie die gewünschten Transpendereinstellungen mithilfe der Pfeiltastan ein. Bestätigen Sie die Informationen mit Speichern B Weiter und drücken Sie OK.

Der Receiver sucht nun den gewünschten Satelliten. Nach dem Ende der Suche drücken Sie OK, um den Satelliten zu speichern und die Kanalsuche zu beginnen.

j. "anasonic Quick Setup" ausgewählt wird, führt der Receiver in der Programmliste automatisch 60 vorab gespeicherte Satellitenkanäle auf.

Diese Setup-Option ist nur verfügbar, wenn der Receiver mit ASTRA 19.2E verbunden ist.

Markieren Sie "Panasonic Quick Setup" und drücken Sie OK.

Wählen Sie die korrekte DISEqC-Einstellung für Ihre LNB-Anschlüsse.

Wenn Sie keinen Universal-LNB einsetzen, stellen Sie die oberen und unteren Frequenzgrenzwerte für Ihren LNB mithilfe der Pfeiltasten ein. (Hinweise zur Einstellung entnehmen Sie bitte dem LNB-Handbuch.)

Bestätigen Sie die Einstellungen mit OK.

Nach dem Ende des Suchlaufs verlässt der Receiver das Menü und zeigt den Satelliterkanal in der Programmposition 1 an.

Manueller Suchlauf

Im Menü "Manueller Suchlauf" können Sie manuell nach Kanälen suchen.

Gehen Sie mithilfe der Pfeiltasten durch die Menüoptionen.

Satellit

Wählen Sie aus der Liste der verfügbaren Satelliten den Satelliten. den Sie durchsuchen möchten.

Transponderfrequenr

Geben Sie die Transpendertrequenz desler gewünschten Kanals/Karäle ein. nach demkderen Sie suchen möchten. Polarisation

Wählen Sie zwischen vertikal und horizontal. Diese Einstellung hängt davon ab, nach welchem Kanal gesucht wird.

Symbolrate

Geben Sie die Symbolrate des gewünschten Kanals mithilfe der Zifferntasten ein. FEC

Geben Sie die korrekte "Forward Error Correction"-Einstellung für den gewünschten Kanal ein. Wenn Sie die Ei&tellung Auto übernehmen, wird die korrekte Einstellung automatisch erkannt.

Video, Audio und PCR PID

Geben Sie die betreffenden PID für den gewünschten Kanal ein. Wenn Sie hier nichts eingeben, werden die PID automatisch vom Receiver erkannt.

Wenn alle Einstellungen korrekt sind, drücken Sie OK, um den Suchlauf zu starten.

Der Receiver startet nun den Suchlauf und zeigt alle verfügbaren Kanäle an.

Wenn Sie nach dem Ende des Suchlaufs die Kanäle in Ihre Programmliste aufnehmen möchten. drücken Sie OK.

Um die neuen Kanäle zu ignorieren und zum Menü "Manueller SuchlauP" zurückzukehren, drücken Sie die SETUP-Taste.

Um wieder in das Setup-Menü zurückzukehren, drücken Sie die EXIT-Taste.

Navigator

Um in den TV/Radio-Navigator zu gelangen; drücken Sie die NAVI-Taste. Der Navigator ist eine praktische und leicht zu bedienende Bildschirmfunktion.

Um einen schnellen Suchlauf durch alle verfügbaren Kanäle zu machen, drücken Sie die obereluntere Pfeiltaste. Um eine Seite umzublättern, drücken Sie die linkelrechte Pfeiltaste.

Wenn Sie die rote Taste drücken, können Sie sich die Programmliste entweder in numerischer oder in alphabetischer Reihenfolge anzeigen lassen.

Wenn Sie sehen möchten, welches Programm als Nächstes kommt, drücken Sie die grüne Taste, um zwischen Jetzt und Nächstes hin- und herzuschalten.

Wenn Sie die gelbe Taste drücken, erhalten Sie eine Zusammenfassung des aktuellen Programms. Wenn Sie die grüne Taste drücken, während Sie in diesem Modus sind, können Sie zwischen Jetzt und Nächstes hin- und herschalten.

Sie können verschiedene Programmlisten durchlaufen. Die folgenden Listen können gewählt werden, indem Sie die NAVI-Taste mehrfach betätigen.

N-Programme

N alle - Alle Fernsehprogramme

N free - Entschlüsselte Fernsehprogramme Benutzerprofile 1 bis 4

Um zwischen Fernseh- und Radioprogrammen hin- und herzuschalten, drücken Sie die TV/Radio Taste.

Radioprogramme

Radio alle-Alle Radioprogramme

Radio free - Entschlüsselte Radioprogramme Benutzerprofile 1 bis 4

Um das gerade ausgewählte Programm anzusehen, drücken Sie OK.

Bei diesem Receiver können Sie vier individuelle Benutzerprofile mit den jeweiligen Lieblingssendern einrichten.

Um auf diese Funktion im Navigator-Menü zuzugreifen, drücken Sie die blaue Taste. Sie gelangen nun zum Menüpunkt "Profile bearbeiten". Hier werden Ihnen zwei Listen angezeigt: links sehen Sie verfügbaren N-i Radio Sender, rechts die Benutzerprofiliste.

Die Reihenfolge der TVIRadio-Sender kann mithilfe der roten Taste und der NAVI-Taste wie im Kapitel "Navigator" beschrieben verändert werden.

Wählen Sie das gewünschte Profil mithilfe der grttnen Taste.

Um dem gewählten Profil einen N-Sender hinzuzufügen, wählen Sie das gewünschte Programm und drücken Sie die gelbe Taste ("Zufügen"). Der Sender erscheint in der Profilliste auf der rechten Seite. Um die hinzugefügten Sender zu speichern, drücken Sie OK.

Erstellte Profile können Sie bearbeiten, indem Sie die blaue Taste (Wechsel—) drücken. Markiert ist nun nicht mehr die N-/Radio-Liste sondern das erste im gewählten Profil gespeicherte Programm. Auch die Farbstasten unten im Menü ändern sich.

Um den Profilnamen zu bearbeiten, drücken Sie die rote Taste.

Andern Sie den Profilnamen mithilfe der Pfeiltasten.

Bestätigen Sie Ihre Änderung mit OK.

Um einen gewählten Sender an eine andere Position in der Profilliste zu verschieben, markieren Sie den gewünschten Sender und drücken die grüne Taste ("Bewegen").

Der Sendername wird rot, und Sie können ihn nun innerhalb der Liste verschieben.

Um den gewählten Sender in der neuen Position abzulegen, drücken Sie die griine Taste. Um die Anderung zu speichern, drücken Sie OK.

Um einen Sender aus der Profilliste zu löschen, markieren Sie ihn und drücken die gelbe Taste ("Löschen"). Um die Änderung zu speichern, drücken Sie OK.

In das Menü "Profile bearbeiten" gelangen Sie auch über das Menü "Abstimmung".

Drücken Sie die i-Taste, um die Textleiste anzuzeigen.

Drücken Sie die i-Taste zweimal, wenn ausführliche Informationen über die gegenwärtige Programmposition angezeigt werden sollen. Hinweis: Wenn Sie in diesem Modus die linkelrechte Pfeltaste drücken, können Sie zwischen Jetzt und Nächstes hin- und herschalten.

Drücken Sie die TVIRADIO-Taste, um zwischen N- und Radioprogrammen hin- und herzuschalten.

Spezifikationen

Abmessungen	B 235 mmT 135 mmH 38 mm
Gewicht	0,4 kg
Stromanschluss	Externe Stromversorgung	15 Vdc 10 W (<6W s/By)
Tuning	Receiver-Frequenzbereich	950 MHz bis 2150 MHz
	Symbolrate	5-30 Mops
Lokale Tasten	Keine
Infrarot-Fernbedienung	Bis zu 33 TastenFernbedienung
Display	LED (Zweifarben) + OSD	Rot/Grun-LED + OSD
AV-Ausgabe über SCART	PAI CVBS/RGB/S-Video-Ausgabe, umschaltbarer Bremsschalter,Schnellschalter, L+R-Audio mit einstellbarem Pegel	Ausgaben gemäßCENELEC-Spezifikation
RCA	Video-SignalL-R-Audi@Ausgabe
