BEDIENUNGSANLEITUNG HS-453DX-4G QNAP

Über diese Anleitung.... 3

Zielgruppe....3

In diesem Dokument verwendete Symbole....3

2. Produktübersicht

Über das HS-453DX....4

Technische Daten – Hardware......4

Lieferumfang....6

Komponenten....7

Vorderseite....7

Rückseite......8

Systemplatine....8

Vordere Laufwerksnummerierung....9

Installationsanforderungen....9

NAS einrichten....9

3. Installation und Konfiguration

Speichermodule ersetzen....23

IC Thermo-Pads....29

4. Grundlegende Bedienung

Netzschalter....42

Reset-Taste......42

LEDs....43

Alarmsignalton....44

5. Problemlösung

Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen.... 45

Hot-Swapping von ausgefallenen Festplatten....45

Support und sonstige Ressourcen....46

6. Glossar

CloudKey....47

CloudLink....47

myQNAPcloud....47

myQNAPcloud-ID....47

Qfinder Pro....47

QTS....47

7. Hinweise

Eingeschränkte Garantie 48

Haftungsausschluss....48

GNU Public License....48

FCC-Hinweis....56

CE-Hinweis....57

SJ/T 11364-2006....57

1. Vorwort

Über diese Anleitung

Diese Bedienungsanleitung enthält Informationen zum QNAP HS-453DX NAS und Schritt-für-Schritt-Anleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung.

Zielgruppe

Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

In diesem Dokument verwendete Symbole

Symbol Beschreibung
	Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende Informationen.
	Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige wichtige Informationen.
	Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen von Aufgaben oder zu Konfigurationen.
	Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.

2. Produktübersicht

Dieses Kapitel enthält grundlegende Informationen über das QNAP HS-453DX NAS.

Über das HS-453DX

Das HS-453DX ist ein leises NAS mit vier Laufwerken, das von einem Intel® Celeron® J4105 Quad-Core 1,5 GHz Prozessor unterstützt wird und mit bis zu 8 GB DDR4 Speicher ausgestattet ist. Zusätzlich zu den beiden vorderen Laufwerksschächten verfügt das HS-453DX über zwei interne M.2 SATA SSD-Steckplätze für zusätzliche Datenverwaltungsfunktionen. Das HS-453DX verfügt sowohl über einen Gigabit- als auch über einen 10-Gigabit Ethernet-Anschluss für eine verbesserte Konnektivität sowie zwei HDMI-Anschlüsse für zusätzliche Multimedia-Unterstützung.

Technische Daten – Hardware

Wichtig

Das Modifizieren der Hardware oder Software Ihres QNAP Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.

Komponente HS-453DX
Bestellinformationen
Teilenummer für Bestellungen • HS-453DX-4G• HS-453DX-8G
Prozessor
Prozessor	Intel® Celeron® J4105
Frequenz 4-Core/4-Thread 1,5 GHz Basis/2,5 GHz Burst
Architektur x86 64-Bit
Verschlüsselungsengine AES-NI
Arbeitsspeicher
Vorinstallierter Speicher • 4 GB RAM: 2 x 2 GB SODIMM DDR4• 8 GB RAM: 2 x 4 GB SODIMM DDR4
Speichersteckplätze 2 x SODIMM DDR4WichtigVerwenden Sie ausschließlich QNAPSpeichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen.Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
Maximaler Speicher 8 GB RAM: 2 x 4 GB
Flash-Speicher 4 GB eMMC
Speicher
Laufwerksschächte 2 x 3,5" SATA 6 Gbit/s
Kompatible Laufwerke • 3,5"-SATA-Festplattenlaufwerke• 2,5"-SATA-Festplattenlaufwerke• 2,5"-SATA Solid-State-Drives
M.2-SSD-Steckplätze 2 x SATA 6 Gbit/s
M.2 SSD-Formfaktor 2280
Unterstützung für SSD-Cache-Beschleunigung	• 3,5-Zoll Laufwerksschächte 1 und 2• M.2 SSD Steckplätze 1 und 2
Hot-Swapping Das Gerät unterstützt das Hot-Swapping von Laufwerken mit Ausnahme der folgenden Fälle:• M.2-SSDs• SSD-Cache-Laufwerke
Netzwerk
10 Gigabit-Ethernet-Ports 1 x 10 GbE RJ45
Gigabit-Ethernet-Ports 1 x GbE RJ45
Externe E/A-Anschlüsse & Erweiterungssteckplätze
USB-Ports • 2 x USB 3.0 Typ-A	• 1 x USB 3.0 Typ-C• 2 x USB 2.0 Typ-A
HDMI-Anschlüsse • 1 x HDMI 2.0	• 1 x HDMI 1.4b
Audio-Anschlüsse • 2 x dynamische 3,5-mm-Mikrofonbuchsen• 1 x 3,5 mm, Line-Ausgangsbuchse• 1 x Lautsprecher AnmerkungSie können die Lautsprecher und die Line-Ausgangsbuchsen nicht gleichzeitig verwenden.
Schnittstelle
Tasten • Ein/Aus	• Zurücksetzen
IR-Sensor 1	[2ASK] AnmerkungDas HS-453DX unterstützt die QNAP RM-IR004 IR Fernbedienung.
Abmessungen
Formfaktor Kompakt
Abmessungen (H x B x T)	42,8 x 404 x 220 mm(1,68 x 15,9 x 8,66 Zoll)
Nettogewicht 2,40 kg (5,29 lbs)
Sonstige
Stromversorgungseinheit 90W, 100-240V AC, 50/60 Hz
Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh)	WarnungUm mögliche Verletzungen oder Beschädigungen an Komponenten zu vermeiden, stellen Sie sicher, dass Sie die vorhandene Batterie durch eine Batterie des gleichen Typs ersetzen.
Geräuschpegel • Mit 2 x 2,5-Zoll SSDs	installiert: 6,2 db(A)• Mit 2 x 3,5-Zoll Festplatten installiert:• Betrieb: 13,0 db(A)• Standby: 6,2 db(A)AnmerkungDer Schalldruckpegel wurde an einer Position getestet, die sich innerhalb eines Meter vom NAS befindet. Das Test NAS arbeitete mit niedriger Geschwindigkeit in einer Umgebung mit einem Umgebungsgeräuschpegel von 6,0 dB(A).
Betriebstemperatur 0°C bis 40°C (32°F)	bis 104°F)
Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%• Feuchtkugeltemperatur: 27°C (80,6°F)

Tipp

Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com.

Lieferumfang

ElementAnzahl
HS-453DX NAS 1
Netzteil 1
Netzkabel 1
Ethernet-Kabel 2
RM-IR004 Infrarot-(IR)-Fernbedienung 1
AAA-Batterien	2
Schrauben für 3,5-Zoll-Laufwerk	8
Schrauben für 2,5-Zoll-Laufwerk	6
Schrauben für M.2-SSDs	2
Thermo-Pads für M.2 SSDs	2
Thermo-Pads für integrierte Schaltungen	3
Kurzinstallationsanleitung	1

Komponenten

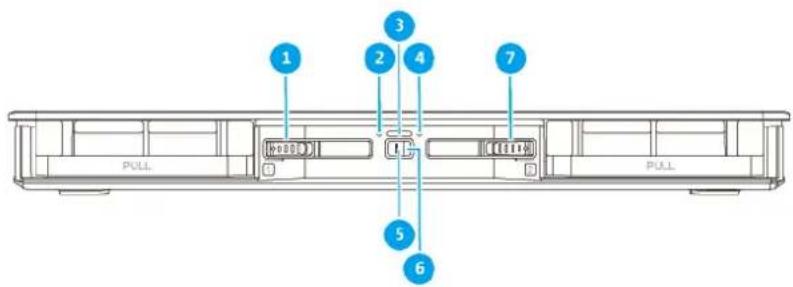

Vorderseite

1 2 3 4 5 6 PULL PULL

Anmerkung

Dieses Bild zeigt das HS-453DX ohne angebrachte vordere Abdeckung.

Nr.KomponenteNr.Komponente
1 Laufwerksschacht 1 Verriegelung 5 Netzschalter
2 Laufwerk 1 LED 6 IR-Sensor
3 Status-LED 7 Laufwerksschacht 2 Verriegelung
4 Laufwerk 2 LED --

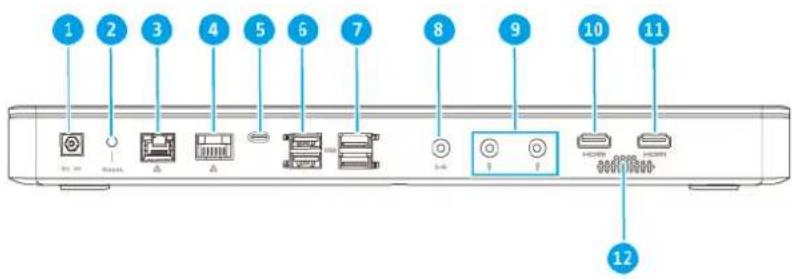

Rückseite

1 2 3 4 5 6 7 8 9 10 11 12

Nr.	KomponenteNr.Komponente
1	Anschluss für Netzkabel 7 USB 3.0 Typ-A Ports
2	Reset-Taste 8 3,5-mm-Line-Ausgangsbuchse
3	GbE RJ45 Port 9 Dynamische 3,5-mm-Mikrofonbuchsen
4	10 GbE RJ45 Port 10 HDMI 1.4b Port (HDMI 2)
5	USB 3.0 Typ-C Port 11 HDMI 2.0 Port (HDMI 1)
6	USB 2.0 Typ-A Ports 12 Lautsprecher

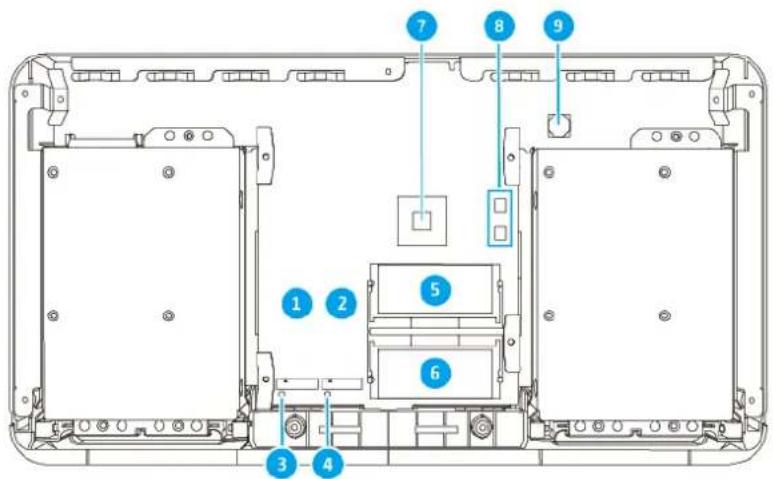

Systemplatine

Nr. Komponente Nr. Komponente
1 M.2 SSD Steckplatz 1 6 Speichersteckplatz 2
2 M.2 SSD Steckplatz 2 7 Prozessor
3 M.2 SSD 1 LED 8 MOSFET ICs
4 M.2 SSD 2 LED 9 10 GbE IC
5 Speichersteckplatz 1 - -

Vordere Laufwerksnummerierung

1 PULL 2 PULL

Installationsanforderungen

Kategorie Element
Umgebung • Raumtemperatur: 0°C bis 40°C (32°F bis 104°F)Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%Feuchtkugeltemperatur: 27°C (80,6°F)Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist
Hardware und Peripheriegeräte	SpeicherlaufwerkeEinzelheiten zu kompatiblen Laufwerken siehehttps://www.qnap.com/compatibility/.Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-SchraubendreherAntistatik-Armband

NAS einrichten

1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Weitere Informationen finden Sie unter Installationsanforderungen.

2. Installieren Sie die Laufwerke.

Weitere Informationen finden Sie in den folgenden Themen:

• 3,5"-Festplatten in 3,5"-Einsätzen installieren.

• 2,5"-Festplatten in 3,5"-Einsätzen installieren.
  • M.2-Solid-State-Drives installieren.

• Schließen Sie Netzteil und alle erforderlichen Kabel an.

• Schalten Sie den NAS ein.
• Installieren Sie QTS.

Weitere Informationen finden Sie unter QTS-Installation.

1. Melden Sie sich bei QTS an.

3. Installation und Konfiguration

Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.

Dieser Abschnitt enthält Informationen zur Installation und den Austausch von Laufwerken und Speichermodulen.

Laufwerkinstallation

Das HS-453DX ist kompatibel mit 3,5"- und 2,5"-Festplatten, 2,5"-Solid-State-Drives und M.2-Solid-State-Drives.

3,5"-Festplatten in 3,5"-Einsätzen installieren

Warnung

• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

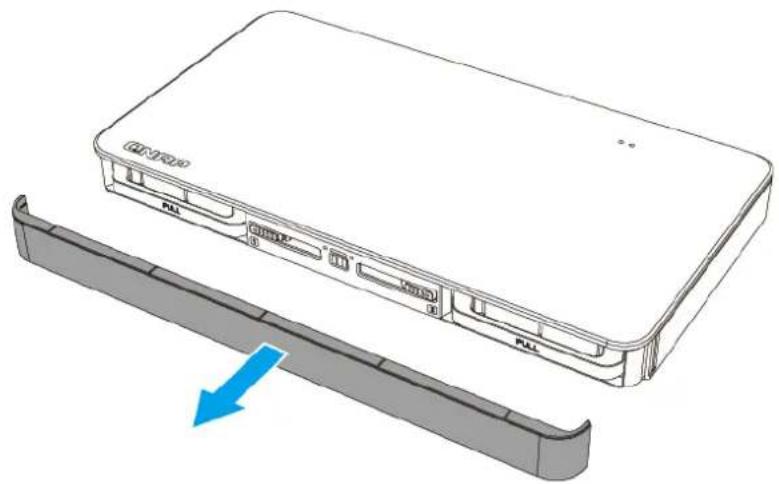

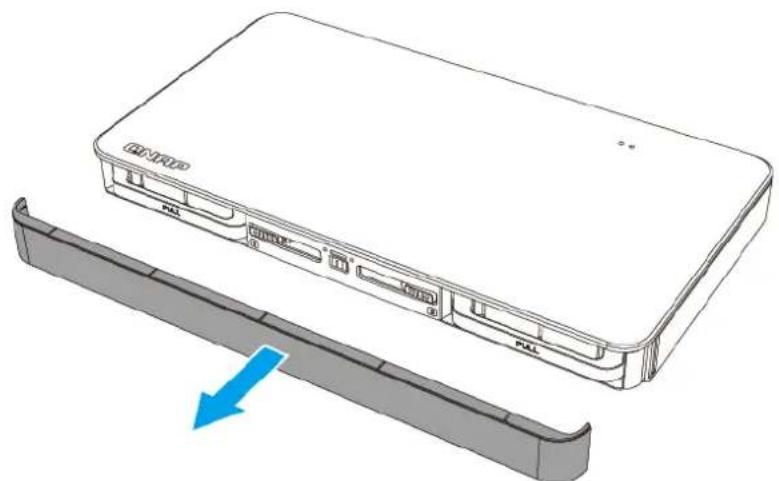

• Entfernen Sie die vordere Abdeckung.

1. Schalten Sie das NAS aus.

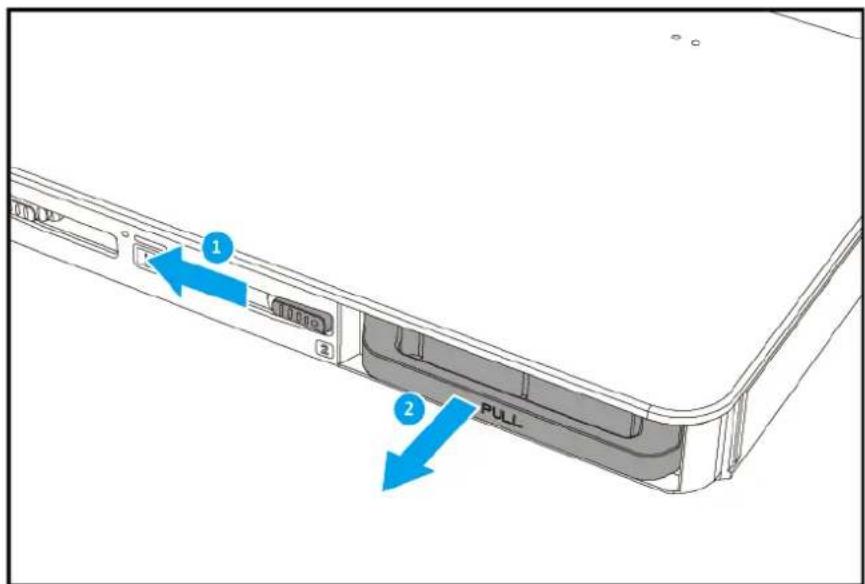

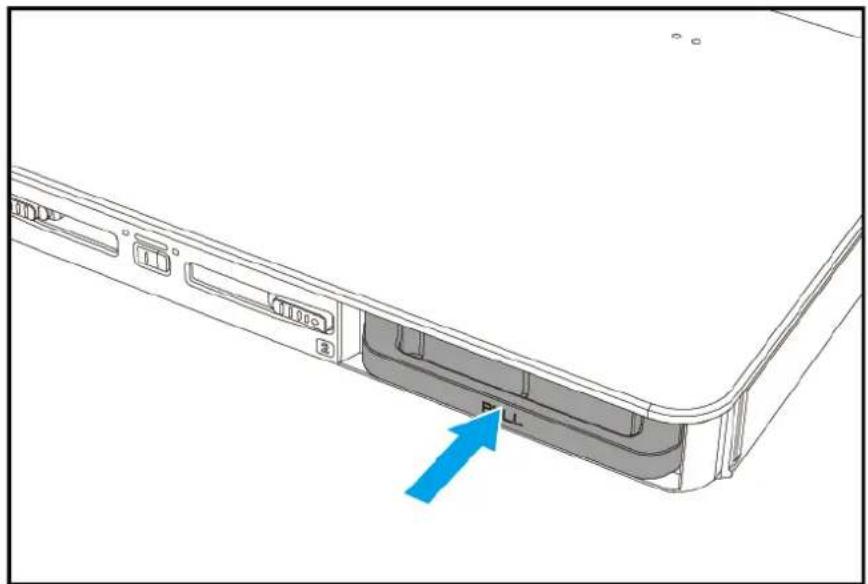

2. Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.

1 2 a PULL

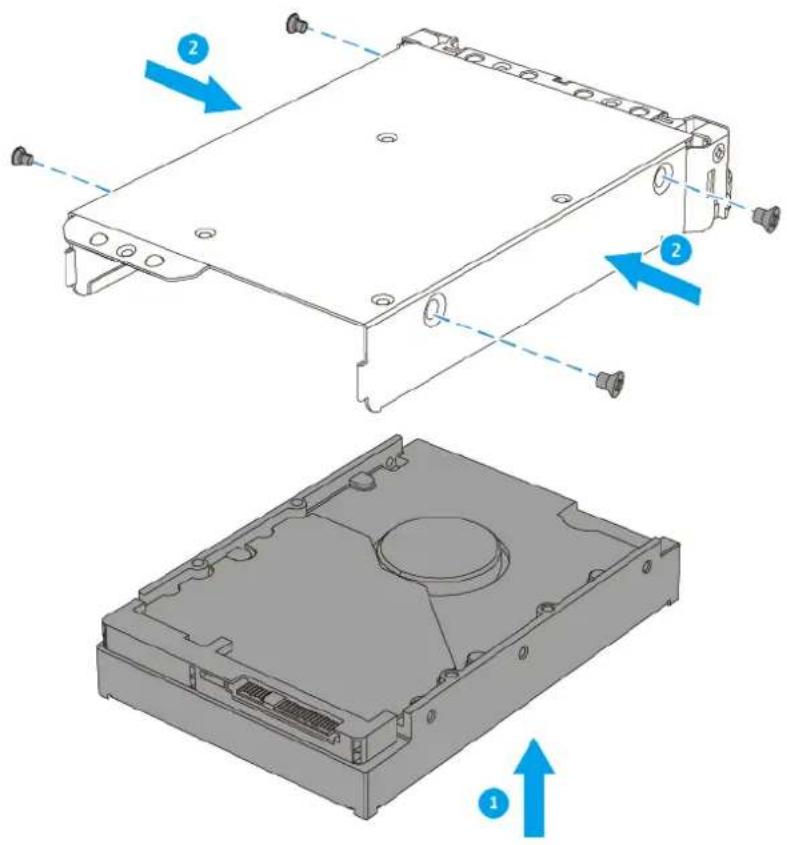

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

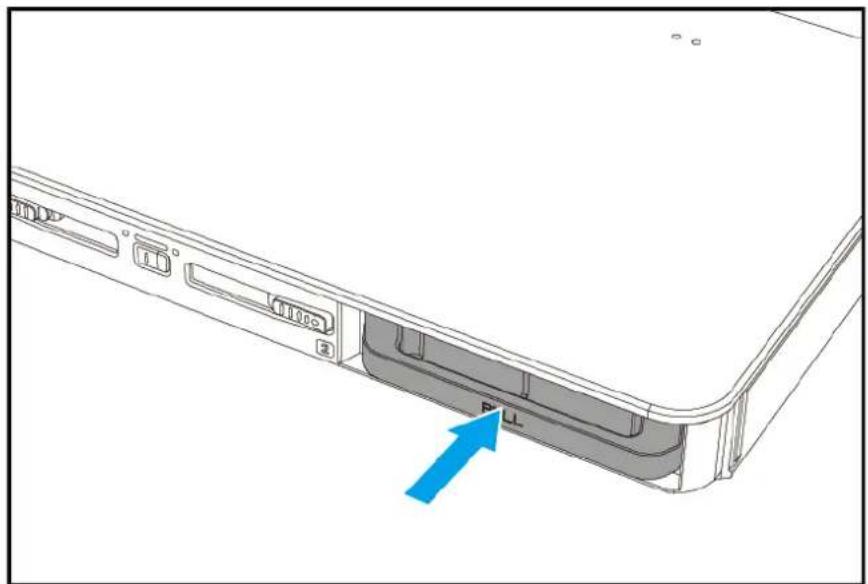

1. Setzen Sie den Einsatz in den Laufwerkschacht ein.

6.Schalten Sie den NAS ein.

1. Bringen Sie die vordere Abdeckung an.

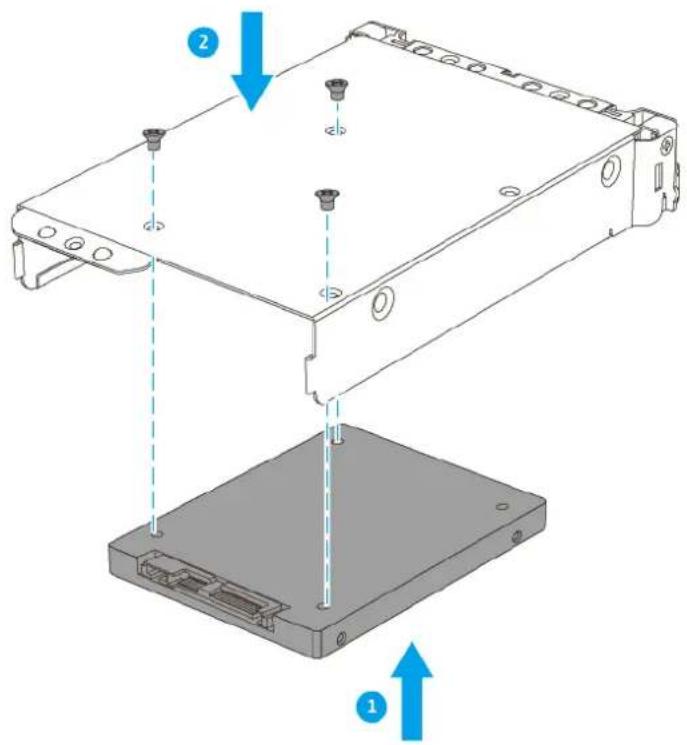

2,5"-Festplatten in 3,5"-Einsätzen installieren

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Entfernen Sie die vordere Abdeckung.

1. Schalten Sie das NAS aus.

2. Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.

1 2 a PULL

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

1. Setzen Sie den Einsatz in den Laufwerkschacht ein.

6.Schalten Sie den NAS ein.

7.Bringen Sie die vordere Abdeckung an.

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Anmerkung

• Das HS-453DX verfügt über zwei M.2 SSD Steckplätze. Eine Liste kompatibler M.2-SSDs finden Sie unter https://www.qnap.com/compatibility.

• QNAP empfiehlt, Thermo-Pads auf den M.2-SSD Controllern zu installieren, um die Kühleffizienz zu verbessern und eine konsistente Leistung sicherzustellen.

• Entfernen Sie die vordere Abdeckung.

2.Schalten Sie das NAS aus.

3.Ziehen Sie das Netzkabel aus der Steckdose.

1. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

2. Entfernen Sie die obere Abdeckung.

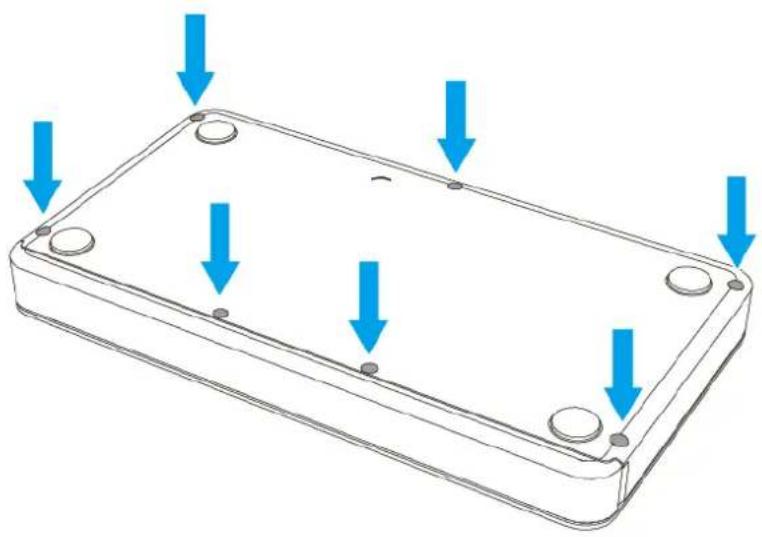

a. Stellen Sie das NAS auf den Kopf.

b.Entfernen Sie die Schrauben.

c. Platzieren Sie das NAS in normaler, aufrechter Position.

d.Heben Sie die obere Abdeckung des NAS nach oben.

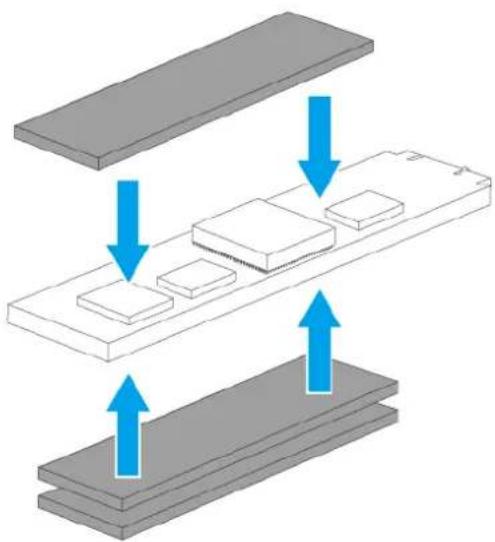

1. Installieren Sie Thermo-Pads auf der M.2-SSD.

a.Entfernen Sie die Schutzfolie von den Thermo-Pads.

b.Bringen Sie die Thermo-Pads auf der M.2 SSD an.

Anmerkung

Einseitige M.2 SSDs haben Komponenten (z.B. Controller, Flash ICs), die nur auf der Oberseite montiert sind, und doppelseitige M.2 SSDs haben Komponenten, die auf beiden Seiten montiert sind.

Doppelseitige M.2 SSD

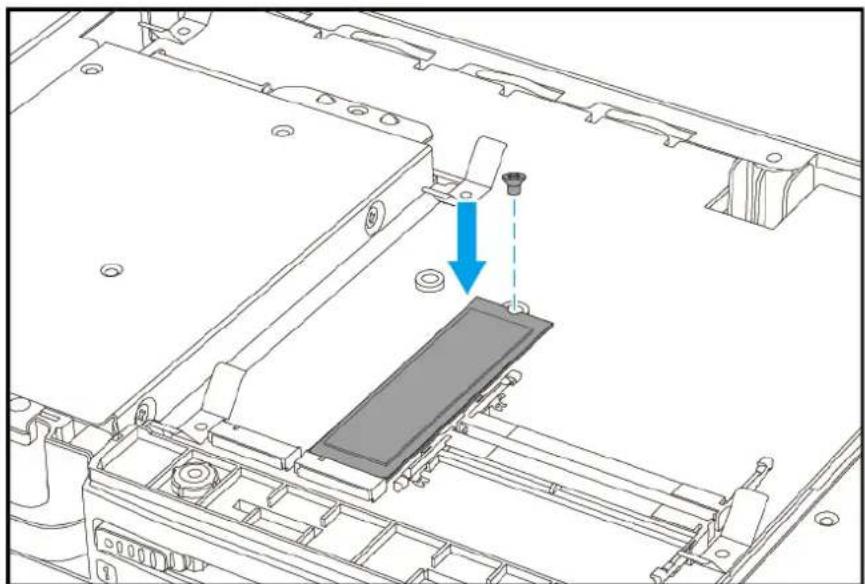

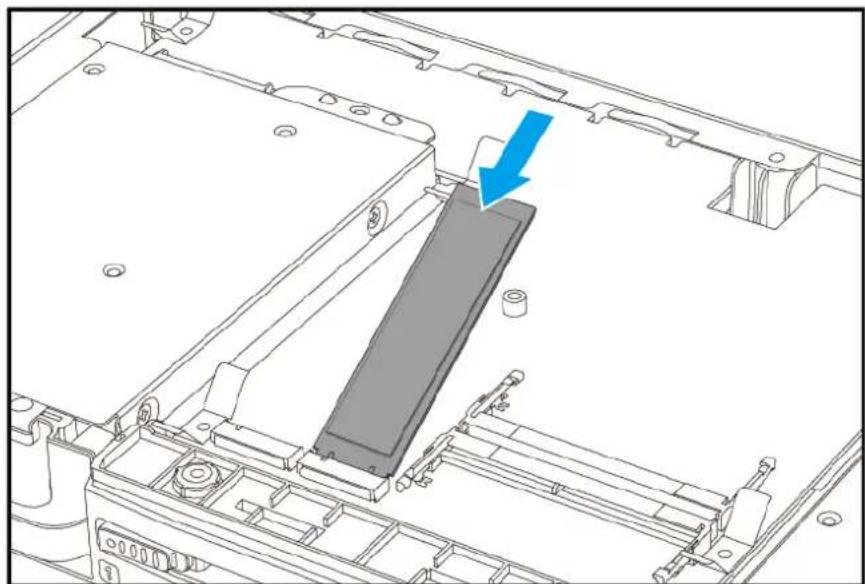

1. Installieren Sie das M.2-SSD.

a. Setzen Sie die M.2 SSD ein.

b.Schrauben Sie die Schraube fest.

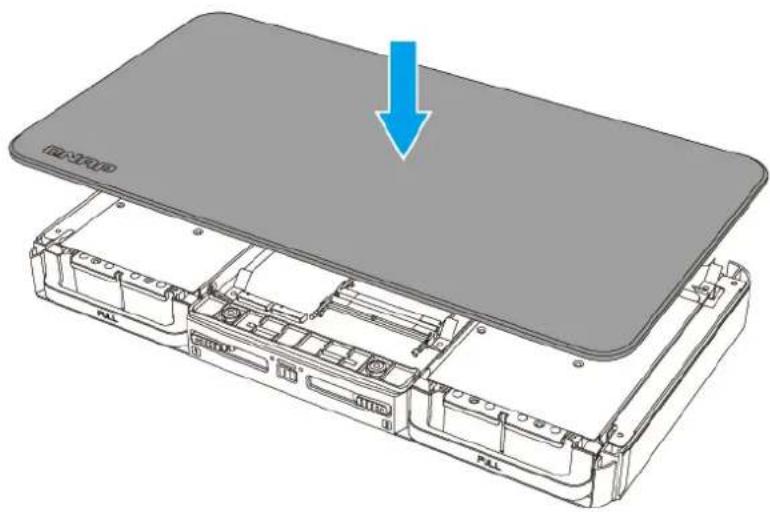

1. Bringen Sie die obere Abdeckung an.

a.Setzen Sie die obere Abdeckung auf das NAS.

b. Stellen Sie das NAS auf den Kopf.

c.Bringen Sie die Schraube an.

d. Platzieren Sie das NAS in normaler, aufrechter Position.

1. Schließen Sie alle Kabel und externen Komponenten wieder an.

10.Schließen Sie das Netzkabel an die Steckdose an.

11.Schalten Sie den NAS ein.

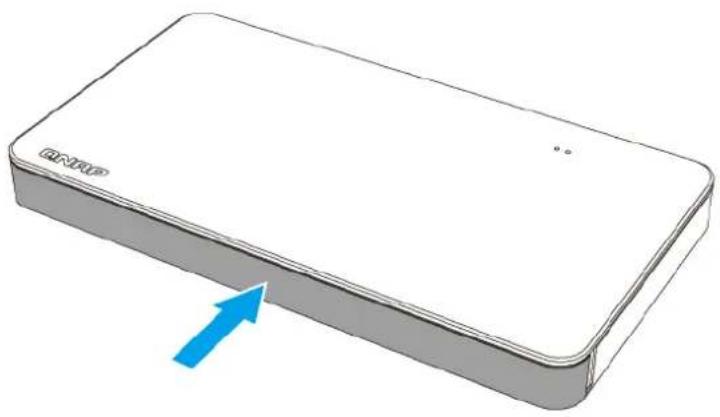

1. Bringen Sie die vordere Abdeckung an.

Speichermodule ersetzen

Das HS-453DX verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren der Speichermodule erhöhen. Bei zwei Modulen verwenden Sie bitte ausschließlich QNAP Speichermodule desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Entfernen Sie die vordere Abdeckung.

1. Schalten Sie den NAS aus.

3.Ziehen Sie das Netzkabel aus der Steckdose.

1. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

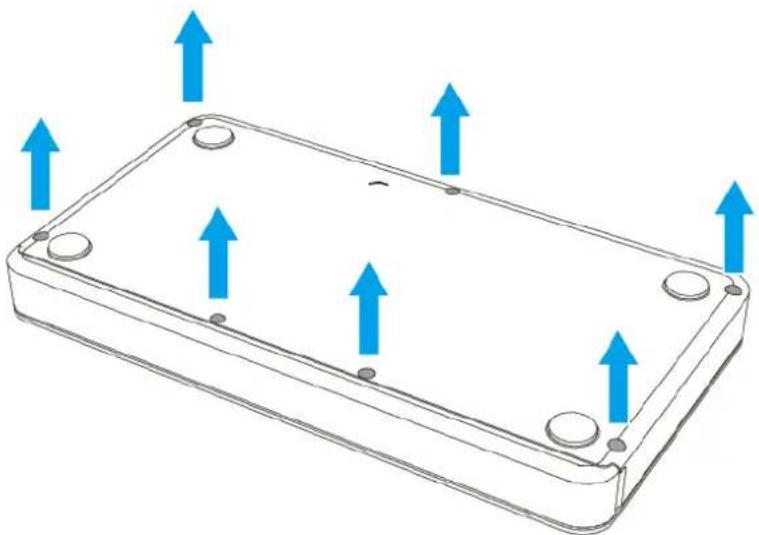

2. Entfernen Sie die obere Abdeckung.

a. Stellen Sie das NAS auf den Kopf.

b.Entfernen Sie die Schrauben.

c. Platzieren Sie das NAS in normaler, aufrechter Position.

d.Heben Sie die obere Abdeckung des NAS nach oben.

6.Entfernen Sie ein vorhandenes Modul.

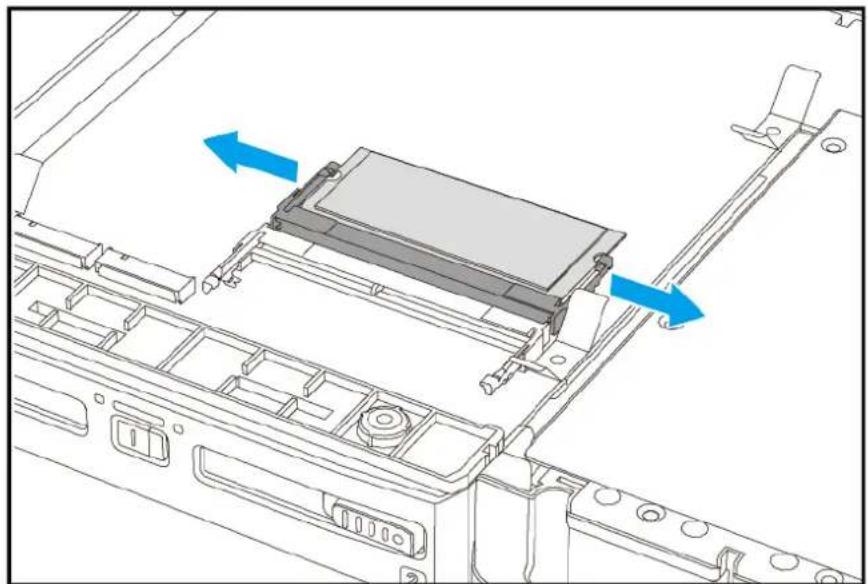

a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln.

b. Vergewissern Sie sich, dass das Modul sich nach oben geneigt hat und vollständig entriegelt ist.

Warnung

Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen.

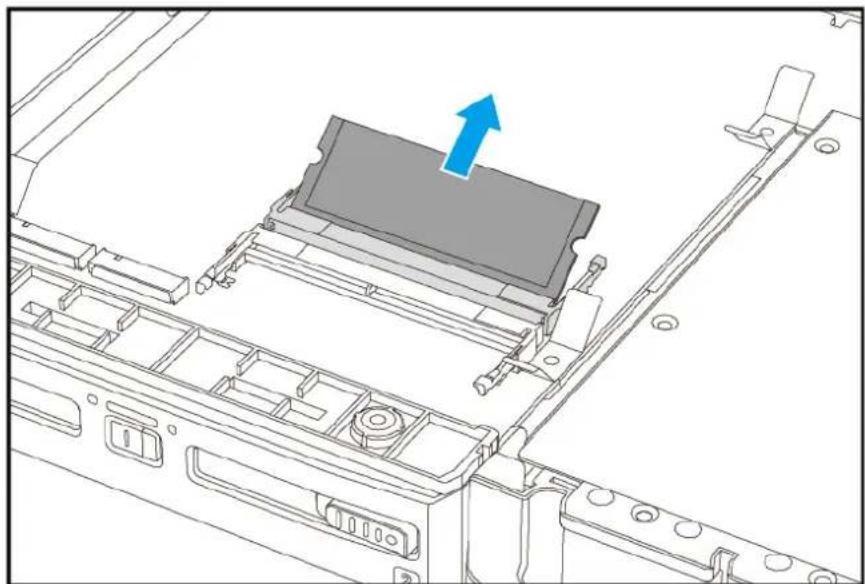

c. Greifen Sie das Modul an den Rändern, und ziehen Sie es vorsichtig aus dem Steckplatz heraus.

• Berühren Sie keine Komponenten, besonders nicht die Metallverbindungen.
  • Verbiegen Sie das Modul nicht.

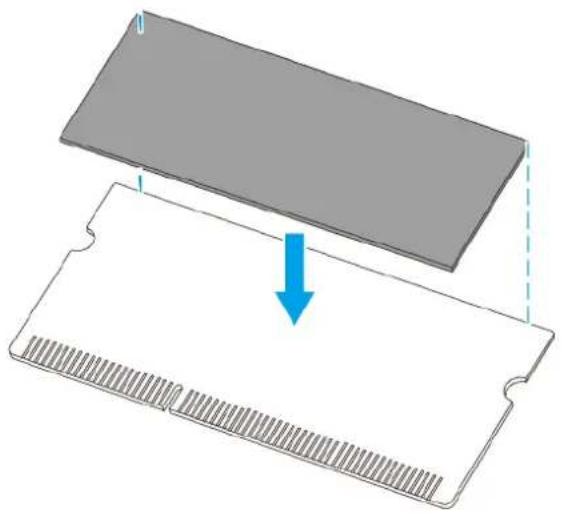

7.Optional: Installieren Sie ein Thermo-Pad auf dem Austauschmodul.

Tipp

QNAP empfiehlt, Thermo-Pads auf den Speichermodulen zu installieren, um die Kühleffizienz zu verbessern und eine konsistente Leistung sicherzustellen. Thermo-Pads sind erhältlich unter shop.qnap.com.

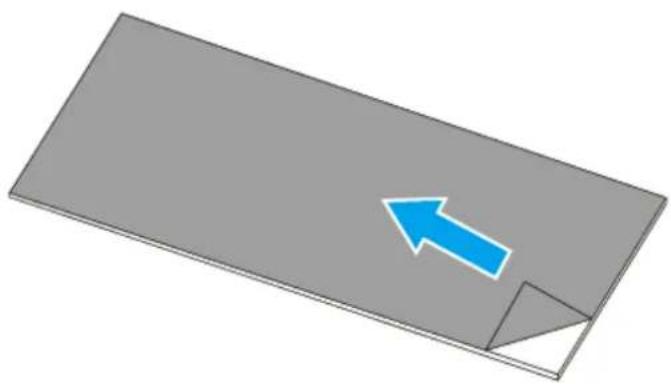

a. Entfernen Sie die Schutzfolie vom Thermo-Pad.

b. Bringen Sie das Thermo-Pad auf dem Modul an.

Bringen Sie das Thermo-Pad an der Seite des Moduls an, das nach oben zeigt.

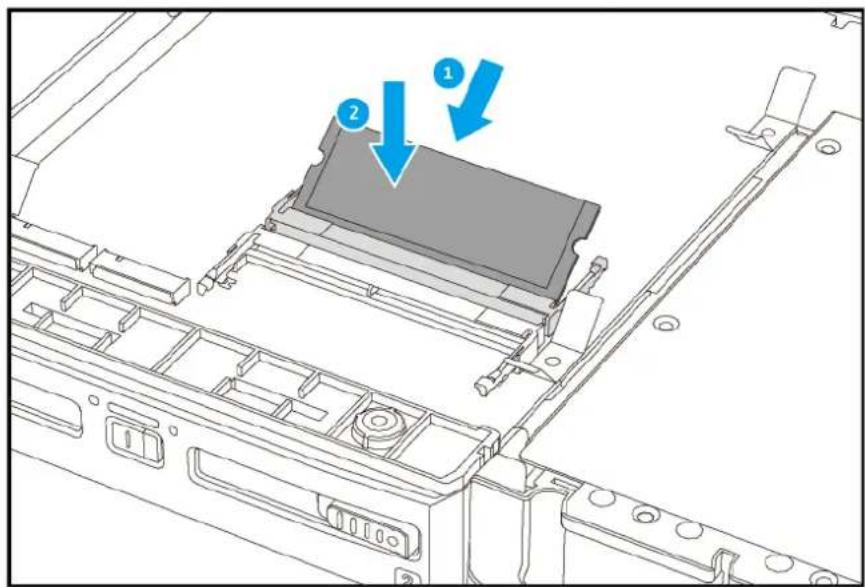

1. Setzen Sie ein neues Modul ein.

a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus.

b.Setzen Sie das Modul ein.

c.Vergewissern Sie sich, dass die Metallstecker vollständig eingesteckt sind.

d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren.

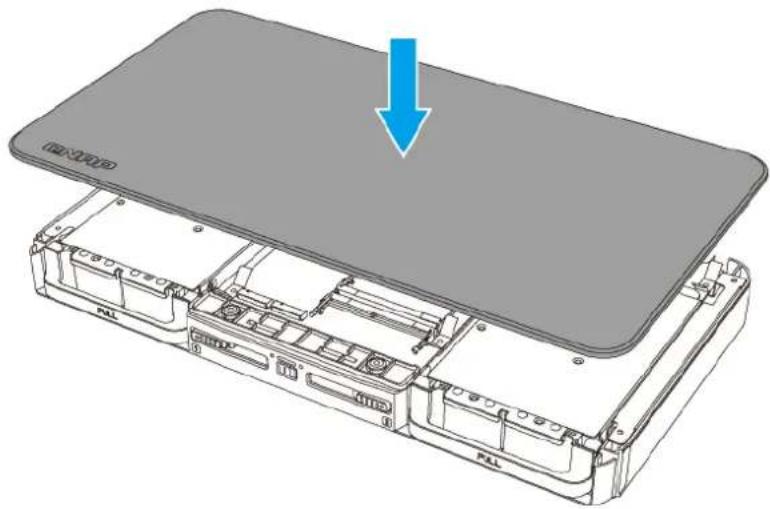

1. Bringen Sie die obere Abdeckung an.

a.Setzen Sie die obere Abdeckung auf das NAS.

b. Stellen Sie das NAS auf den Kopf.

c.Bringen Sie die Schraube an.

d. Platzieren Sie das NAS in normaler, aufrechter Position.

10.Schließen Sie alle Kabel und externen Komponenten wieder an.

11.Schließen Sie das Netzkabel an die Steckdose an.

12.Schalten Sie den NAS ein.

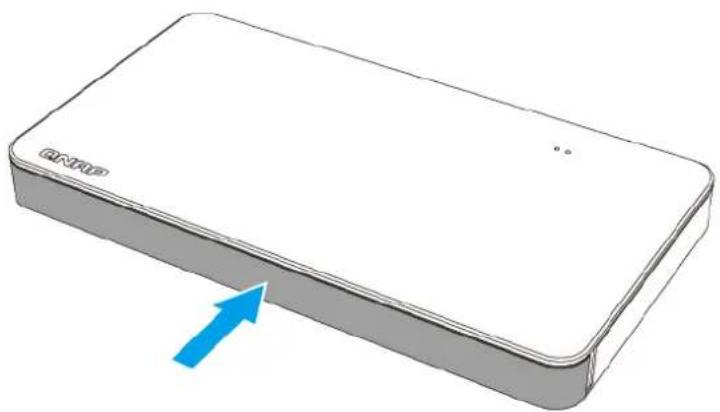

1. Bringen Sie die vordere Abdeckung an.

1. Vergewissern Sie sich, dass der NAS das Modul erkennt.

a. Melden Sie sich als Administrator bei QTS an.

b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardwareinformationen.

c. Überprüfen Sie den Wert für Arbeitsspeicher gesamt.

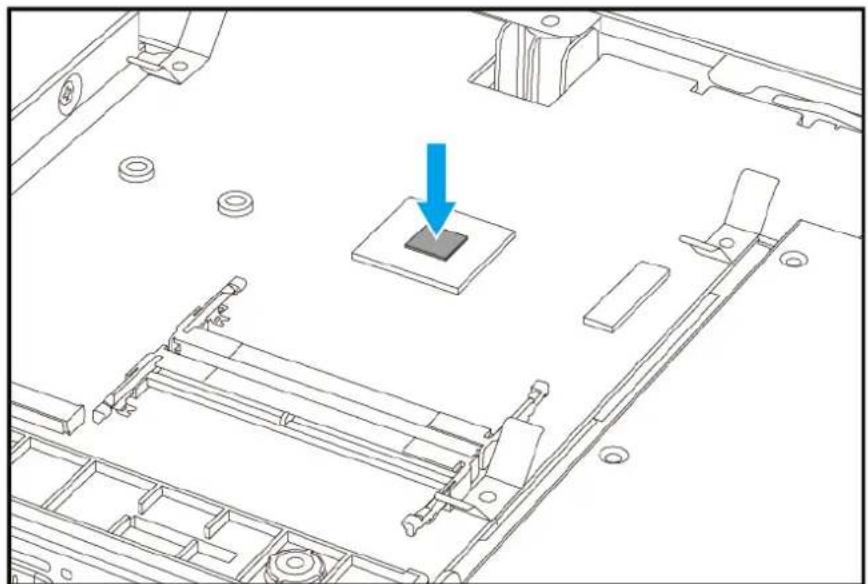

IC Thermo-Pads

Das HS-453DX wird mit vorinstallierten Thermo-Pads auf der CPU, dem MOSFET und 10 GbE integrierten Schaltungen (ICs) geliefert. Wiederholtes Entfernen und Anbringen der oberen Abdeckung des NAS kann dazu führen, dass diese Thermo-Pads abgenutzt werden und Sie sie regelmäßig austauschen müssen.

Sie können Ersatz-Thermopads kaufen unter shop.qnap.com.

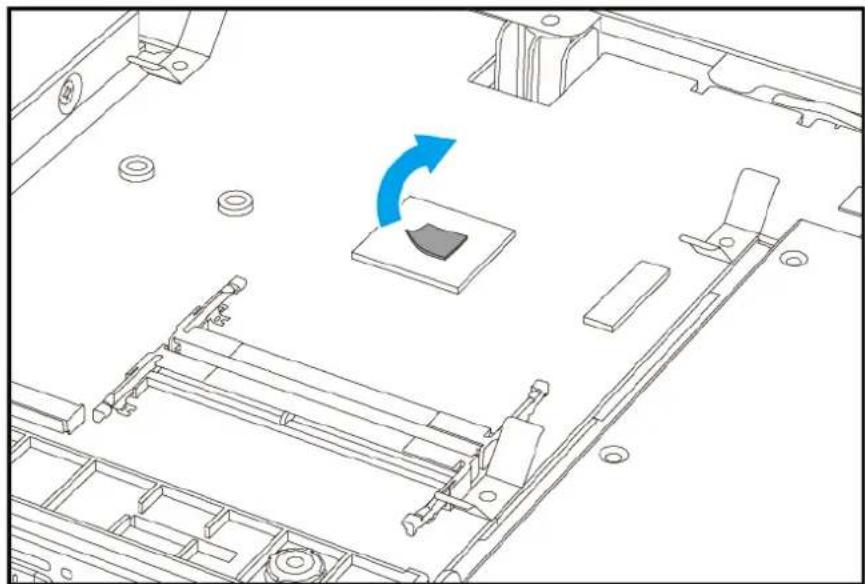

IC Thermo-Pads austauschen

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

1. Entfernen Sie die vordere Abdeckung.

2.Schalten Sie das NAS aus.

3.Ziehen Sie das Netzkabel aus der Steckdose.

1. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

2. Entfernen Sie die obere Abdeckung.

a. Stellen Sie das NAS auf den Kopf.

b.Entfernen Sie die Schrauben.

c. Platzieren Sie das NAS in normaler, aufrechter Position.

d.Heben Sie die obere Abdeckung des NAS nach oben.

6.Suchen Sie den IC auf der Systemplatine.

Weitere Informationen finden Sie unter Systemplatine.

1. Entfernen Sie das vorhandene Thermo-Pad vom IC.

1. Entfernen Sie die Schutzfolie vom Thermo-Pad.

Prozessor

1. Bringen Sie das Thermo-Pads auf dem IC an.

1. Bringen Sie die obere Abdeckung an.

a. Setzen Sie die obere Abdeckung auf das NAS.

b. Stellen Sie das NAS auf den Kopf.

c. Bringen Sie die Schraube an.

d. Platzieren Sie das NAS in normaler, aufrechter Position.

1. Schließen Sie alle Kabel und externen Komponenten wieder an.
2. Schließen Sie das Netzkabel an die Steckdose an.
3. Schalten Sie den NAS ein.
4. Bringen Sie die vordere Abdeckung an.

Das HS-453DX verwendet das QNAP-QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren.

Methode Beschreibung Anforderungen
Installation mittels Qfinder Pro (empfohlen)	Wenn der NAS mit Ihrem lokalen Netzwerk verbunden ist, können Sie wie folgt vorgehen:• Lokalisieren Sie den NAS mithilfe von Qfinder Pro.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter QTS mittels Qfinder Pro installieren.	• Computer• Netzwerkkabel• Qfinder Pro-Installationsprogramm
Cloud-Installation Wenn der NAS mit dem Internet verbunden ist, können Sie wie folgt vorgehen:• Scannen Sie den QR-Code auf dem NAS.• Melden Sie sich bei Ihrem myQNAPcloud-Konto an.• Verwenden Sie CloudLink für den Fernzugriff auf Ihren NAS.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter QTS mittels Cloud-Schlüssel installieren.	• Computer oder Mobilgerät• Netzwerkkabel• myQNAPcloud-Konto• Cloud-Schlüssel
Lokale Installation Wenn der NAS HDMI-Ausgabe unterstützt, können Sie wie folgt vorgehen:• Verbinden Sie den NAS mit der erforderlichen Hardware.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter QTS mittels HDMI-Verbindung installieren.	• Monitor• HDMI-Kabel• USB-Tastatur oder Fernbedienung (nicht bei allen Modellen verfügbar)

QTS mittels Qfinder Pro installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den NAS ein.
2. Verbinden Sie den NAS mit Ihrem lokalen Netzwerk (LAN).
3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Suchen Sie das NAS in der Liste, und doppelklicken Sie auf Namen oder IP-Adresse.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Klicken Sie auf Intelligente Installationsanleitung starten.

2. Geben Sie die folgenden Informationen an.

3. NAS-Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

4. Kennwort: Geben Sie ein Kennwort mit 1-64 Zeichen Länge an. Das Kennwort kann jedes beliebige ASCII-Zeichen enthalten.

5. Klicken Sie auf Weiter.

6. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Wählen Sie Datenträger später konfigurieren.

Anmerkung

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Klicken Sie auf Weiter.
2. Wählen Sie Nein.

Anmerkung

• Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

• Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

• Klicken Sie auf Weiter.

• Überprüfen Sie die Einstellungen.
• Klicken Sie auf Übernehmen. Eine Bestätigungsmeldung wird angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels Cloud-Schlüssel installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht. Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den NAS ein.
2. Verbinden Sie den NAS mit dem Internet.
3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf:

- Gehen Sie auf Ihrem Computer zu http://install.qnap.com/.

- Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.

Auf der Webseite sind alle nicht initialisierten QNAP-NAS-Geräte im lokalen Netzwerk aufgelistet.

1. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.

Anmerkung

Wenn Ihr NAS nicht aufgelistet ist, folgen Sie den Anweisungen auf der Webseite, um den Cloud-Schlüssel auf dem NAS anzugeben.

Der Installationsassistent wird im Standardbrowser geöffnet.

1. Erstellen Sie ein Konto, oder melden Sie sich bei myQNAPcloud an.

Anmerkung

Sie müssen zurück zu dieser Seite wechseln, um die Installation abzuschließen, nachdem Sie ein Konto erstellt haben.

1. Geben Sie den myQNAPcloud-Gerätenamen für das NAS an.

Anmerkung

Der myQNAPcloud-Gerätename wird beim Fernzugriff auf das NAS verwendet.

1. Optional: Wählen Sie CloudLink.

Anmerkung

• CloudLink ermöglicht Ihnen Fernzugriff auf den NAS, ohne dass Sie Portweiterleitung auf Ihrem Router konfigurieren müssen. Um remote auf den NAS zuzugreifen, melden Sie sich bei QTS an oder nutzen Sie mobile Apps.

• Sie können auch die CloudLink-App auf dem NAS installieren und so CloudLink aktivieren.

• Klicken Sie auf Weiter.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Klicken Sie auf Intelligente Installationsanleitung starten.

2. Geben Sie die folgenden Informationen an.

3. NAS-Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

4. Kennwort: Geben Sie ein Kennwort mit 1-64 Zeichen Länge an. Das Kennwort kann jedes beliebige ASCII-Zeichen enthalten.

5. Klicken Sie auf Weiter.

6. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Wählen Sie Datenträger später konfigurieren.

Anmerkung

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Klicken Sie auf Weiter.
2. Wählen Sie Nein.

Anmerkung

• Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

• Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

• Klicken Sie auf Weiter.

• Überprüfen Sie die Einstellungen.
• Klicken Sie auf Übernehmen.

Eine Bestätigungsmeldung wird angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels HDMI-Verbindung installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Verbinden Sie einen HDMI-Monitor mit dem NAS.

2. Schließen Sie eine USB-Tastatur am NAS an oder bereiten Sie die QNAP IR-Fernbedienung vor (nicht bei allen Modellen verfügbar).

3. Schalten Sie den NAS ein.

Der Willkommensbildschirm der intelligenten Installationsanleitung wird angezeigt.

1. Wählen Sie Intelligente Installationsanleitung starten.

2. Wählen Sie Nein, diesen Vorgang überspringen.

Wenn Sie Multimediafunktionen aktivieren, können Sie nach der Konfiguration der Datenträger im Speichermanager Multimedia-Anwendungen installieren.

Einzelheiten zum Aktivieren der Multimediafunktionen in QTS finden Sie im Bereich „Systemadministration“ des QTS-Benutzerhandbuchs.

1. Wählen Sie Später konfigurieren.

Einzelheiten zum Konfigurieren von Datenträgern finden Sie im Abschnitt „Speichermanager“ des QTS-Benutzerhandbuchs.

1. Überprüfen Sie die Einstellungen.

2. Klicken Sie auf Weiter.

3. Überprüfen Sie die Einstellungen.

4. Klicken Sie auf Weiter.

Der Bestätigungsbildschirm wird angezeigt.

Warnung

Wenn Sie auf Weiter klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Weiter.

QTS wurde installiert.

4. Grundlegende Bedienung

Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS.

Netzschalter

Aktion Benutzeraktion Ergebnis
Einschalten Taste einmal drücken.	NAS wird eingeschaltet.
Ausschalten Taste 1,5 Sekunden lang gedrückt halten.		NAS wird ausgeschaltet.
Ausschalten erzwingen Taste 5 Sekunden lang gedrückt halten.		NAS wird heruntergefahren.WichtigVerwenden Sie diese Methode nur, wenn der NAS nicht mehr reagiert.

Reset-Taste

Aktion Benutzeraktion Ergebnis
Grundlegende Systemrücksetzung	Taste 3 Sekunden lang gedrückt halten.	Folgende Einstellungen werden auf die Standardwerte zurückgesetzt:Systemadministratorkennwort: adminTCP/IP-Konfiguration:IP-Adresseinstellungen automatisch über DHCP beziehenJumbo Frames deaktivierenWenn die Portbündelung aktiviert ist (nur Multi-LAN-Modelle), wird der Portbündelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt.Systemport: 8080 (Systemserviceport)Sicherheitsstufe: Niedrig (alle Verbindungen erlauben)LCD-Anzeigekennwort: (leer)VLAN: Deaktiviert
Erweiterte Systemrücksetzung	Taste 15 Sekunden lang gedrückt halten.	Die werkseitigen Standardeinstellungen werden wiederhergestellt.Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her.

LEDs

Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist.

Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten.

LEDStatus	Beschreibung
Systemstatus Blinkt abwechselnd alle 0,5 Sekunden grün und rot		Das Laufwerk wird formatiert.Der NAS wird initialisiert.Das Betriebssystem wird aktualisiert.RAID-Neuaufbau wird gerade durchgeführt.Online-RAID-Kapazitätserweiterung wird gerade durchgeführt.Online-RAID-Level-Migration wird gerade durchgeführt.
Laufwerk Blinkt rot	Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten.
	Rot Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten.
	Blinkt grün Es wird auf Daten	zugegriffen.
	Grün Es kann auf das Laufwerk	zugegriffen werden.

Alarmsignalton

DauerFrequenz	Beschreibung
Kurzer Signalton (0,5 Sekunden)	1 • Der NAS fährt hoch.	Der NAS wird heruntergefahren (Softwareabschaltung).Der Benutzer hat die Reset-Taste gedrückt.Betriebssystem wurde aktualisiert.
	3 Der Benutzer hat versucht, NAS-Daten über den USB-Port an der Vorderseite auf ein externes Speichergerät zu kopieren, Daten können jedoch nicht kopiert werden.
Langer Signalton (1,5 Sekunden)	3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht.
	2 • Das Datenträgervolume wird in Kürze voll ausgelastet sein.Das Datenträgervolume ist voll ausgelastet.Die Laufwerke befinden sich im herabgesetzten Modus.Der Benutzer hat mit dem Festplattenneuaufbau begonnen.Ein Laufwerk wird angeschlossen oder getrennt.
	1 • Der NAS wurde durch erzwungenes Abschalten ausgeschaltet (Hardwareabschaltung).Der NAS wurde eingeschaltet und ist betriebsbereit.

5. Problemlösung

Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung.

Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen

Wenn das NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

1. Schalten Sie das NAS aus.
2. Entfernen Sie sämtliche Laufwerke.
3. Schalten Sie das NAS ein.
4. Lokalisieren Sie das NAS mithilfe von Qfinder Pro oder myQNAPCloud.
5. Setzen Sie die Laufwerke wieder ein.
6. Setzen Sie die QTS-Installation fort.

Hot-Swapping von ausgefallenen Festplatten

Der NAS unterstützt in den folgenden Situationen den Austausch von Festplatten im laufenden Betrieb:

• RAID 1: Ein Mitgliedslaufwerk fällt aus
• RAID 5: Ein Mitgliedslaufwerk fällt aus
- RAID 6: Ein oder zwei Mitgliedslaufwerke fallen aus.

1. Melden Sie sich bei QTS an.
2. Gehen Sie zu Hauptmenü > Speicher & Snapshots > Speicher > Datenträger/VJBOD .
3. Suchen Sie die ausgefallene Festplatte.
4. Bereiten Sie eine neue Festplatte mit mindestens derselben Kapazität wie die ausgefallene Festplatte vor.
5. Entfernen Sie die ausgefallene Festplatte vom NAS.
6. Warten Sie 20 Sekunden oder bis der NAS zwei Signaltöne ausgibt.
7. Entfernen Sie die ausgefallene Festplatte aus dem Festplatteneinsatz.
8. Installieren Sie die neue Festplatte im Festplatteneinsatz.

9. Installieren Sie die neue Festplatte. Der NAS gibt zwei Signaltöne aus.

10. Gehen Sie zu Hauptmenü > Speicher & Snapshots > Speicher > Speicher/Snapshots.

11. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Rebuilding (Wiederaufbau) lautet.

Support und sonstige Ressourcen

QNAP stellt folgende Ressourcen bereit:

Ressourcen- URL
Dokumentation http://docs.qnap.com
Helpdesk http://helpdesk.qnap.com
Downloads http://download.qnap.com
Community-Forum http://forum.qnap.com

6. Glossar

CloudKey

Jedem NAS-Gerät zugewiesener einzigartiger 8-stelliger Code

CloudLink

Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen

myQNAPcloud

Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink

myQNAPcloud-ID

E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde

Qfinder Pro

Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen

QTS

QNAP NAS-Betriebssystem

7. Hinweise

Dieses Kapitel enthält Hinweise zu Garantie, Haftungsausschluss, Lizenzierung und gesetzlichen Bestimmungen.

Eingeschränkte Garantie

QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/warranty, einsehen. Diese können von QNAP im eigenen Ermessen geändert werden.

Haftungsausschluss

Die in diesem Dokument enthaltenen Informationen werden im Zusammenhang mit Produkten von QNAP Systems, Inc. ("QNAP") bereitgestellt. Durch dieses Dokument wird weder ausdrücklich noch stillschweigend, weder durch rechtshemmenden Einwand noch anderweitig, eine Lizenz an geistigen Eigentumsrechten gewährt. Ausgenommen soweit in den QNAP-Geschäftsbedingungen für den Verkauf dieser Produkte vorgesehen, übernimmt QNAP keinerlei Haftung und weist jede ausdrückliche oder implizite Garantie in Bezug auf den Verkauf bzw. die Nutzung von QNAP-Produkten zurück, einschließlich Haftungen oder Garantien in Bezug auf die Eignung für einen bestimmten Zweck, Marktfähigkeit oder Verletzung von Patenten, Urheberrechten oder sonstigen Rechten am geistigen Eigentum.

Produkte von QNAP sind nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Systemen, kritischen Kontroll- oder Sicherheitssystemen oder in nuklearen Einrichtungen vorgesehen.

Unter keinen Umständen übersteigt die Haftung von QNAP den Preis des Produktes bei unmittelbaren, mittelbaren, konkreten, beiläufigen oder Folgeschäden bzw. Schäden, die auf die Nutzung des Produkts, der zugehörigen Software oder der Dokumentation zurückzuführen sind. QNAP übernimmt keine ausdrückliche, implizite oder rechtlich vorgeschriebene Garantie und gewährt keine Zusicherungen für seine Produkte, Inhalte oder Nutzung dieser Dokumentation und zugehöriger Software, übernimmt insbesondere keine Garantie für Qualität, Leistungsfähigkeit, Marktfähigkeit oder Eignung für einen bestimmten Zweck. QNAP behält sich das Recht vor, seine Produkte, Software oder Dokumentation zu ändern, ohne Verpflichtung, natürliche oder juristische Personen zu benachrichtigen.

Es wird empfohlen, regelmäßig Sicherungskopien des Systems zu erstellen, um mögliche Datenverluste zu vermeiden. QNAP übernimmt keinerlei Verantwortung für Datenverluste oder -wiederherstellungen jeglicher Art.

Wenn Sie Komponenten gelieferter QNAP Produkte, wie etwa den NAS, zwecks Rückerstattung oder Wartung an uns senden müssen, verpacken Sie diese sorgfältig. Für Schäden aufgrund unsachgemäßer Verpackung wird keine Entschädigung gezahlt.

Änderungen sämtlicher Merkmale, Funktionalitäten und anderer Produktdaten sind ohne vorherige Ankündigung oder Verpflichtung vorbehalten. Änderungen der hierin enthaltenen Informationen ohne vorherige Ankündigung sind vorbehalten.

Darüber hinaus werden die Symbole ® und ™ im Text nicht verwendet.

GNU Public License

Mitteilung für FCC-Klasse B

FC

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen

müssen für die Inbetriebnahme erfüllt sein:

1. Dieses Gerät darf keine Störstrahlungen aussenden.
2. Dieses Gerät muss alle empfangenen Störstrahlungen hinnehmen, auch Störungen, die zu unerwünschtem Betrieb führen können.

Anmerkung

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Vorschriften übereinstimmend befunden. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen Störungen beim Betrieb des Geräts in einem Wohngebiet gewährleisten. Dieses Gerät erzeugt und verbraucht Hochfrequenzenergie und kann diese abstrahlen. Wenn das Gerät nicht entsprechen dem Handbuch installiert und verwendet wird, können Störungen bei der Hochfrequenzübertragung auftreten. Allerdings ist nicht gewährleistet, dass bei bestimmten Installationen keine Störungen auftreten werden. Wenn diese Ausrüstung den Radio- oder Fernsehempfang stören sollte, was durch Aus- und Einschalten des Geräts festgestellt werden kann, kann der Anwender versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Die Empfangsantenne neu ausrichten oder an einem anderen Platz aufstellen.
- Den Abstand zwischen Gerät und Empfänger vergrößern.
- Das Gerät an eine Steckdose anschließen, deren Stromkreis nicht zum Stromkreis gehört, an den der Empfänger angeschlossen ist.
- Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten.

Wichtig

An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

CE-Hinweis

C€

Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B.

SJ/T 11364-2006

20
