Produkttyp	Rackmount-NAS-Server
Modell	TVS-471U-RP-PT-4G
Festplatteneinschübe	4 x 3,5-Zoll-SATA 6 Gb/s
Prozessor	Intel Core i3-4150 Dual-Core 3,5 GHz
Arbeitsspeicher	4 GB DDR3-RAM (erweiterbar auf bis zu 16 GB)
Redundante Stromversorgung	Ja, doppelt, 300 W, hot-swap-fähig
Bauform	1U Rackmount
Abmessungen (HxBxT)	44 x 483 x 511 mm (1,7 x 19,0 x 20,1 Zoll)
Gewicht	12,5 kg (27,6 lbs) ohne Festplatten
Ethernet-Anschlüsse	2 x Gigabit RJ45
USB-Anschlüsse	2 x USB 3.0, 2 x USB 2.0
Unterstützte RAID-Level	JBOD, RAID 0, 1, 5, 6, 10, 50, 60
Maximale Speicherkapazität	Bis zu 16 TB (4 x 4 TB HDD)
Unterstützte Dateisysteme	EXT3, EXT4, NTFS, FAT32, HFS+
Betriebssystem	QTS 4.1 (Linux-basiert)
Geräuschpegel	25,8 dB(A) typisch
Stromverbrauch	90 W typischer Betrieb
Zertifizierungen	FCC, CE, VCCI, BSMI
Garantie	2 Jahre eingeschränkt

Häufig gestellte Fragen - TVS-471U-RP-PT-4G QNAP

Wie greife ich zum ersten Mal auf den QNAP TVS-471U-RP-PT-4G zu?

Verbinden Sie den Server über Ethernet mit Ihrem Netzwerk. Schalten Sie ihn ein und verwenden Sie das Qfinder Pro-Dienstprogramm auf Ihrem Computer, um das NAS zu finden. Öffnen Sie einen Browser und geben Sie die angezeigte IP-Adresse ein. Folgen Sie dem Initialisierungsassistenten, um das Admin-Passwort und die Netzwerkeinstellungen einzurichten.

Welche RAID-Konfigurationen werden unterstützt?

Der TVS-471U-RP-PT-4G unterstützt JBOD, RAID 0, 1, 5, 6, 10, 50, 60. RAID 5 und 6 werden für eine ausgewogene Leistung und Redundanz empfohlen.

Kann ich den Arbeitsspeicher erweitern?

Ja, der Server verfügt über zwei DDR3-SO-DIMM-Steckplätze. Der werkseitig installierte 4 GB können durch Austausch der Module auf bis zu 16 GB erweitert werden. Verwenden Sie kompatiblen DDR3-1600-RAM.

Wie tausche ich eine ausgefallene Festplatte aus?

Die Laufwerke sind hot-swap-fähig. Lokalisieren Sie das ausgefallene Laufwerk über die LEDs an der Vorderseite. Drücken Sie die Entriegelungstaste, um den Laufwerksträger zu entfernen. Installieren Sie ein neues Laufwerk mit gleicher oder größerer Kapazität. Das NAS baut das RAID automatisch wieder auf.

Welche Backup-Lösungen sind verfügbar?

QNAP bietet integrierte Tools: Hybrid Backup Sync für lokale/externe/ferne Backups und die Snapshot-Funktion für Volume-Snapshots. Sie können auf ein anderes NAS, Cloud-Dienste oder USB-Laufwerke sichern.

Wie richte ich den Fernzugriff ein?

Aktivieren Sie den myQNAPcloud-Dienst im QTS App Center. Erstellen Sie ein Konto und verknüpfen Sie Ihr NAS. Dann können Sie über einen benutzerdefinierten Domainnamen oder über die myQNAPcloud Connect-App auf Ihre Dateien zugreifen.

Wie hoch ist der Stromverbrauch?

Der typische Stromverbrauch liegt bei etwa 90 W unter Last, mit einem Maximum von ~150 W bei voller Bestückung mit Laufwerken. Die redundanten Netzteile bieten Failover.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (auf der Rückseite) 10 Sekunden lang gedrückt, bis ein Piepton ertönt. Dadurch werden das Admin-Passwort und die Netzwerkeinstellungen auf die Standardeinstellungen zurückgesetzt, jedoch keine Daten gelöscht.

Kann ich SSDs in diesem NAS verwenden?

Ja, es unterstützt sowohl 2,5-Zoll- als auch 3,5-Zoll-SATA-Laufwerke. Die Verwendung von SSDs verbessert die Leistung, insbesondere für Caching, wenn Sie den SSD-Cache in QTS aktivieren.

Wie reinige ich den Server?

Schalten Sie das NAS aus und ziehen Sie den Stecker. Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie keine flüssigen Reinigungsmittel. Für Staub im Inneren verwenden Sie vorsichtig Druckluft und vermeiden Sie empfindliche Komponenten.

BEDIENUNGSANLEITUNG TVS-471U-RP-PT-4G QNAP

Hardware-Bedienungsanleitung

Vielen Dank, dass Sie sich für ein QNAP-Produkt entschieden haben! Diese Bedienungsanleitung bietet eine Hardware-Beschreibung des Turbo-NAS sowie relevante Richtlinien zu bestimmten Funktionen. Bitte lesen Sie sich die Anleitung aufmerksam durch und halten Sie sich strikt an die Anweisungen.

Diese Bedienungsanleitung bezieht sich auf die folgenden Turbo-NAS-Modelle: HS-210, HS-251, TS-112P, TS-120, TS-121, TS-212-E, TS-212P, TS-220, TS-221, TS-251, TS-269 Pro, TS-420, TS-420U, TS-421, TS-421U, TS-451, TS-469 Pro, TS-469U-RP/SP, TS-470, TS-470 Pro, TS-569 Pro, TS-651, TS-669 Pro, TS-670, TS-670 Pro, TS-851, TS-869 Pro, TS-869U-RP, TS-870, TS-870 Pro, TS-870U-RP, TS-879 Pro, TS-879U-RP, TS-EC879U-RP, TS-1079 Pro, TS-1269U-RP, TS-1270U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, IS-400 Pro.

Hinweis

• Das „Turbo-NAS“ wird im Folgenden als „NAS“ bezeichnet.
• Das von Ihnen erworbene Produkt unterstützt bestimmte Funktionen, die nur spezifischen Modellen zugehörig sind, möglicherweise nicht.
• Alle Merkmale und Funktionen sowie andere Produktspezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden.
  • Die aufgeführten Informationen können ohne Vorankü ndigung geändert werden.
• Kein Teil dieser Publikation darf ohne vorausgegangene schriftliche Genehmigung der QNAP Systems, Inc. reproduziert, in Abrufsystemen gespeichert oder auf irgendeine Weise - ob mechanisch, elektronisch, durch Fotokopie, Aufzeichnung oder andere Methoden - übertragen werden.
• QNAP und das QNAP-Logo sind eingetragene Marken der QNAP Systems, Inc. Andere hierin aufgeführte Produkte und Unternehmensbezeichnungen sind Marken ihrer jeweiligen Unternehmen.

Haftungsausschluss

Die Haftung von QNAP Systems, Inc. (QNAP) ü bersteigt bei direkten, mittelbaren, konkreten, beiläufig entstandenen oder Folgeschäden unter keinen Umständen den für das Produkt bezahlten Preis. QNAP übernimmt keine ausdrückliche, implizite oder gesetzlich angeordnete Garantie und gibt keine entsprechenden Erklärungen im Hinblick auf seine Produkte, die Dokumentation, sämtliche Software und den Paketinhalt ab und garantiert nicht die Qualität, Leistungsfähigkeit, Marktgängigkeit oder Eignung für einen bestimmten Zweck. QNAP behält sich das Recht vor, seine Produkte, Software oder Dokumentation ohne vorherige Benachrichtigung zu ändern.

Hinweis:

• Sichern Sie Ihr System zur Vermeidung von möglichem Datenverlust regelmäßig. QNAP übernimmt keine Verantwortung für jegliche Datenverluste oder Wiederherstellungen.
• Wenn Sie Komponenten des NAS-Pakets zur Erstattung oder Reparatur einsenden, beachten Sie bitte, dass Sie diese zum Versand ordnungsgemäß verpacken. Jegliche Schäden aufgrund unsachgemäßer Verpackung werden nicht erstattet.

Gesetzliche Bestimmungen

FCC-Hinweis

QNAP NAS geht mit unterschiedlichen FCC-Ü bereinstimmungsklassen konform. Details hierzu finden Sie im Anhang. Sobald die Geräteklasse ermittelt ist, beziehen Sie sich auf die jeweilige Erklärung.

Hinweis für FCC-Klasse A

Dieses Gerät stimmt mit Abschnitt 15 der FCC-Vorschriften überein. Seine Inbetriebnahme ist vorbehaltlich der folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich derjenigen, die unerwünschte Betriebsvorgänge zur Folge haben.

Hinweis: Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät in einer kommerziellen Umgebung eingesetzt wird. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Ü bereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Beim Einsatz dieses Geräts in einer Wohnumgebung können höchstwahrscheinlich schädliche Störungen entstehen, wobei der Benutzer diese Störung auf eigene Kosten abstellen muss.

Modifizierungen: An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die Erlaubnis aufheben, die dem Benutzer von der FCC zur Inbetriebnahme dieses Geräts gewährt wird.

Hinweis für FCC-Klasse B

Dieses Gerät stimmt mit Abschnitt 15 der FCC-Vorschriften ü berein. Seine Inbetriebnahme ist vorbehaltlich der folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich derjenigen, die unerwünschte Betriebsvorgänge zur Folge haben.

Hinweis: Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien ü bereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Ü bereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

- Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).

- Vergrößern des Abstands zwischen Gerät und Empfänger.

- Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.

- Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Modifizierungen: An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die Erlaubnis aufheben, die dem Benutzer von der FCC zur Inbetriebnahme dieses Geräts gewährt wird.

CE-HINWEIS

QNAP NAS geht mit unterschiedlichen CE-Ü bereinstimmungsklassen konform. Details hierzu finden Sie im Anhang.

Symbole in diesem Dokument

Warnung	Dieses Symbol zeigt an, dass die Anweisungen strikt befolgt werden müssen. Nichtbeachtung oder Fehler bei der Befolgung können (lebensbedrohliche) Verletzungen verursachen.
Vorsicht	Dieses Symbol zeigt an, dass eine Handlung oder ein Fehler bei de Befolgung der Anweisungen zu einer Festplattenlöschung bzw. zu Daten-, Festplatten- sowie Produktschäden führen kann.

Inhaltsverzeichnis

SICHERHEITSHINWEISE 8

KAPITEL 1. CPU- UND SPEICHERSPEZIFIKATIONEN....10

KAPITEL 2. VERHALTEN VON EIN-/AUSTASTE UND RESET-TASTE....20

KAPITEL 3. USB-KOPIE AUF EINEN TASTENDRUCK....22

KAPITEL 4. LED- UND ALARMSUMMER-SPEZIFIKATIONEN....23

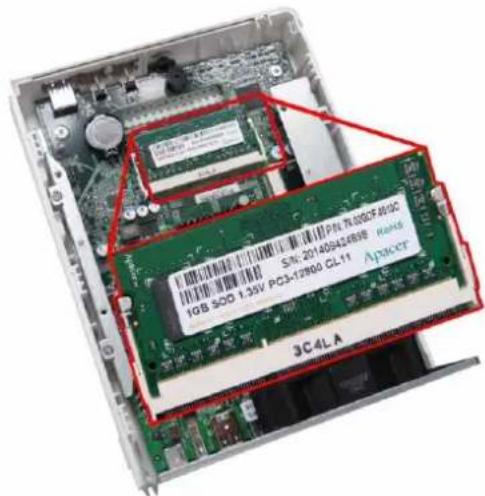

KAPITEL 5. SPEICHER AN QNAP TURBO-NAS AUFRÜ STEN (RAM-MODULINSTALLATION)......27

5.1 TS-651, TS-851, TS-X69-SERIE (2/4/5/6/8 EINSCHÜ BE) 27

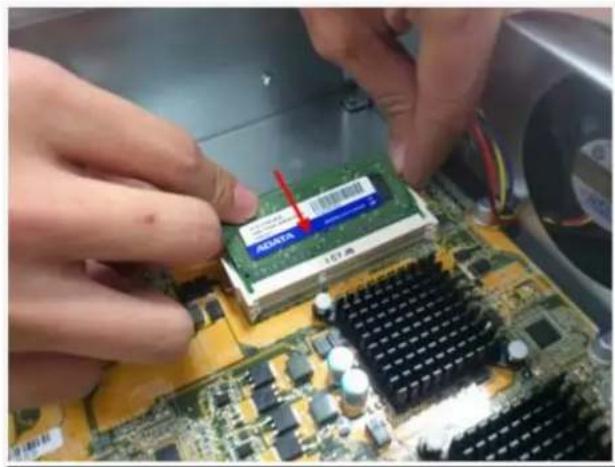

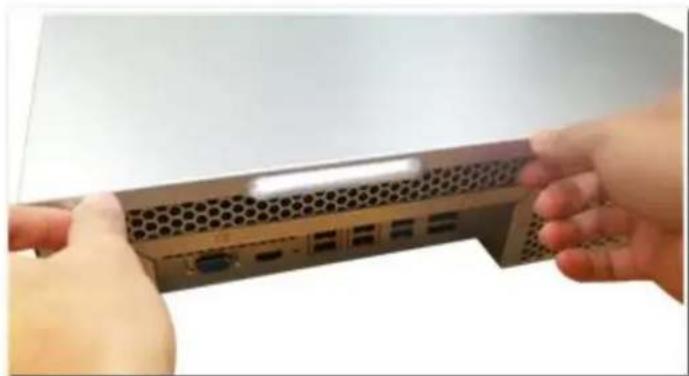

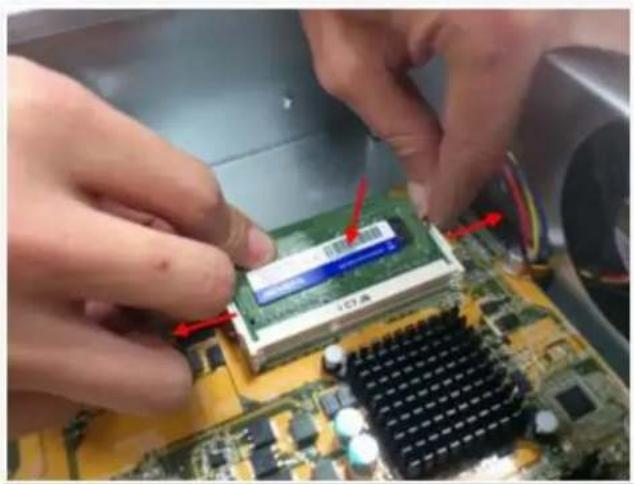

5.2 TS-X69U-RP/SP-SERIE (4/8/12 EINSCHÜ BE) 30

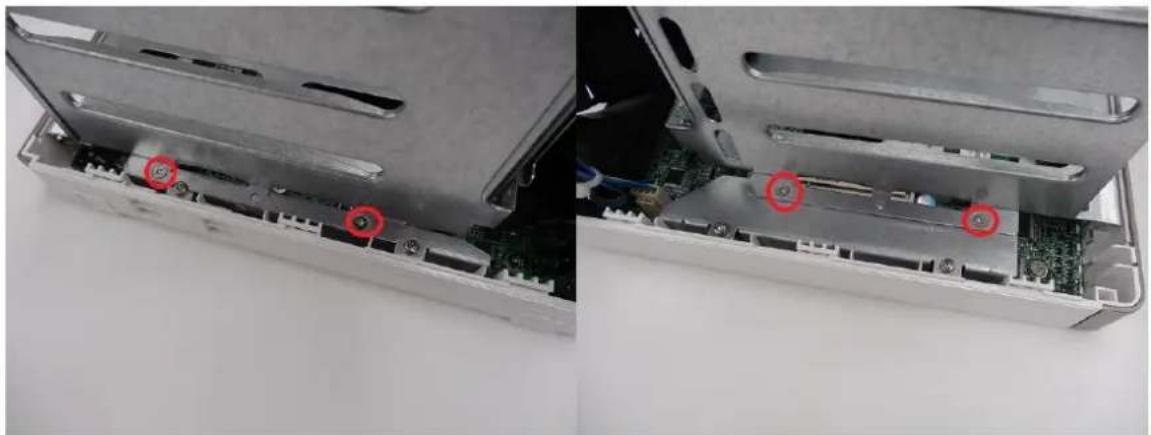

5.3 TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP....33
5.4 TS-251, TS-451 36

KAPITEL 6. NETZWERKERWEITERUNGSKARTE INSTALLIEREN....40

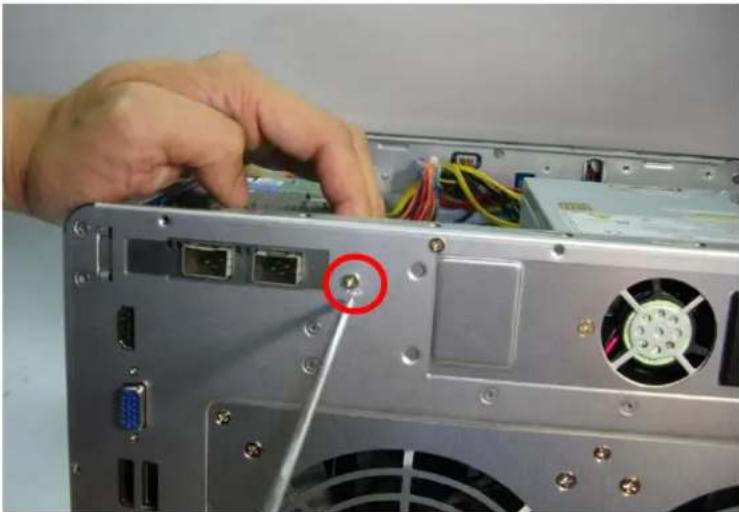

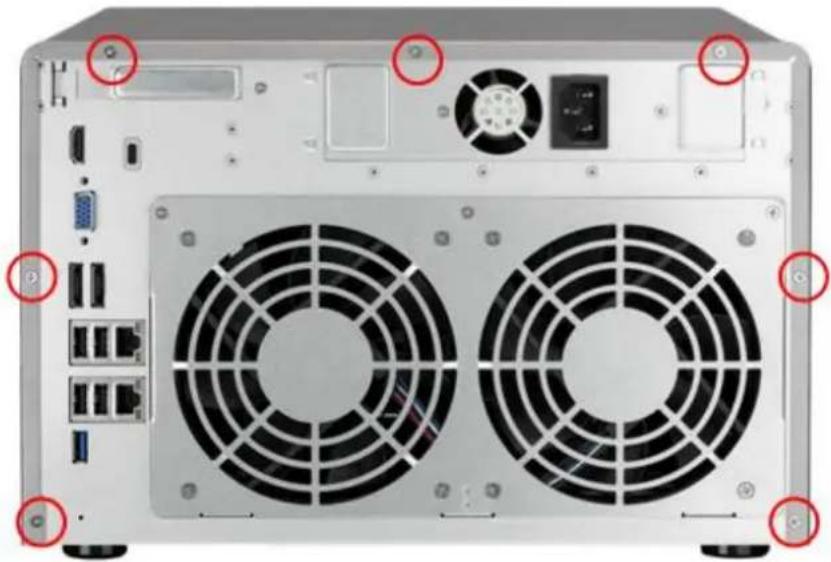

6.1 TS-670/670 PRO, TS-870/870 PRO, TS-879 PRO, TS-1079 PRO....40

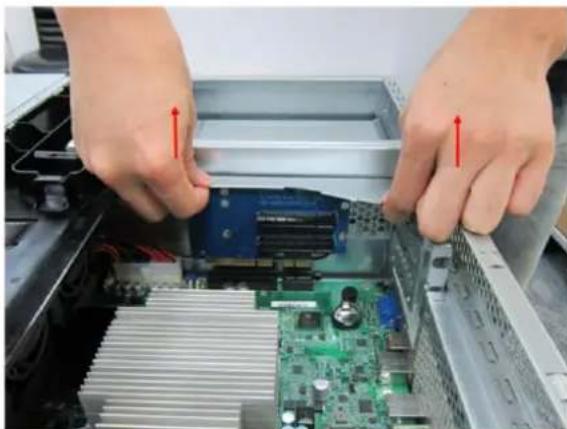

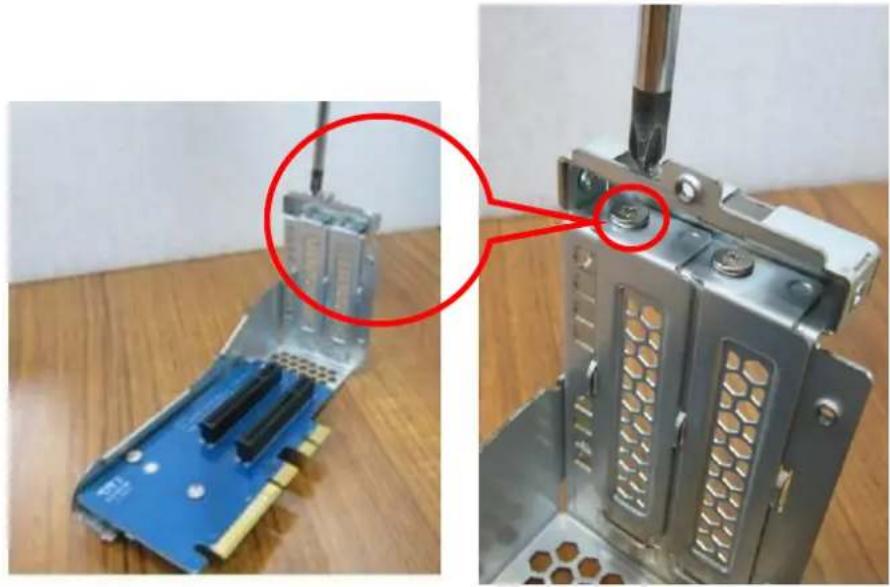

6.2 TS-879U-RP, TS-EC879U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP...45

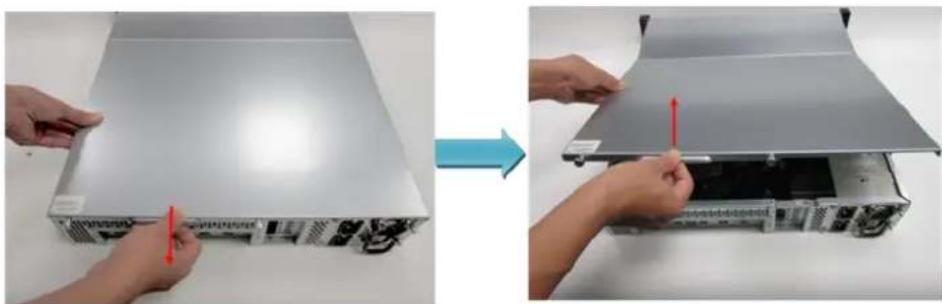

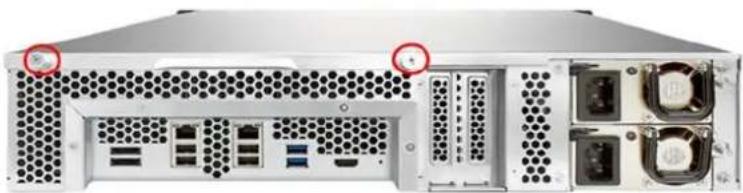

6.3 TS-870U-RP, TS-1270U-RP 49

KAPITEL 7. FESTPLATTEN IM LAUFENDEN BETRIEB AUSWECHSELN....52

KAPITEL 8. RAID-WIEDERHERSTELLUNG....55

KAPITEL 9. LCD-PANEL VERWENDEN....57

KAPITEL 10. NETZTEIL INSTALLIEREN....64

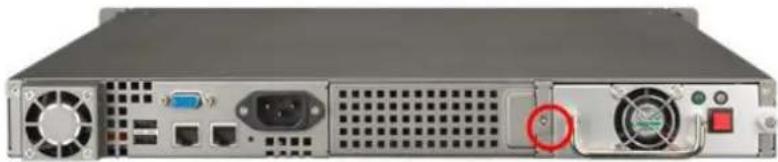

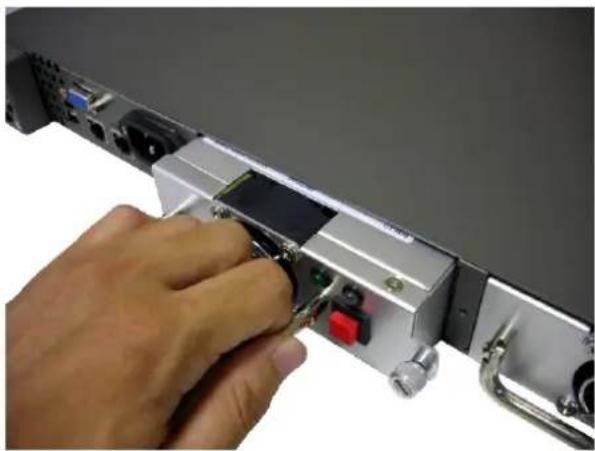

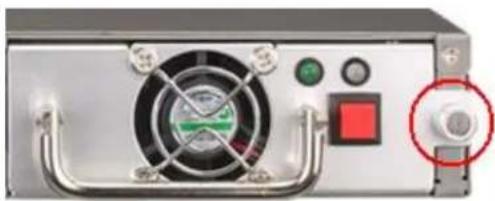

10.1 1U-TURBO-NAS....64
10.2 TS-469U-RP/SP....66
10.3 2U/3U-TURBO-NAS (NUR TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP)......68

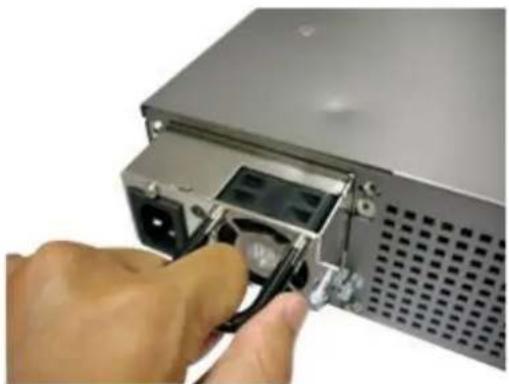

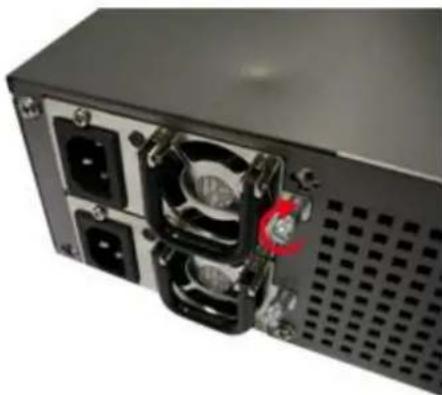

10.4 2U TURBO NAS (AUBER TS-1279U-RP UND TS-EC1279U-RP) .....70

TECHNISCHE UNTERSTÜ TZUNG....74

GNU GENERAL PUBLIC LICENSE....75

ANHANG A: PRODUKTÜ BEREINSTIMMUNGSKLASSE....88

Sicherheitshinweise

1. Ihr NAS arbeitet bei Temperaturen von 0 bis 40°C und bei einer relativen Luftfeuchtigkeit von 0 bis 95%. Sorgen Sie dafür r, dass der Einsatzort gut belüftet ist.
2. Netzkabel und an den NAS angeschlossene Geräte müssen an eine geeignete Stromversorgung (90 bis 264V, 100W) angeschlossen werden.
3. Stellen Sie den NAS nicht in direktem Sonnenlicht oder in der Nähe von Chemikalien auf. Achten Sie darauf, dass Temperatur und Luftfeuchtigkeit des Einsatzortes innerhalb der zulässigen Grenzen liegen.
4. Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker und trennen sämtliche angeschlossenen Kabel. Wischen Sie das Gerät NAS mit einem trockenen Handtuch ab. Verwenden Sie keine chemischen oder Sprü hreiniger zum Reinigen Ihres NAS.
5. Stellen Sie keinerlei Gegenstände auf den NAS, damit der Server normal arbeiten kann und sich nicht überhitzt.
6. Bei der Installation einer Festplatte im NAS verwenden Sie die in der Produktpackung enthaltenen Flachkopfschrauben zur Montage der Festplatte im NAS.
7. Stellen Sie den NAS nicht in der Nähe von Flüssigkeiten auf.
8. Platzieren Sie den NAS nicht auf unebenen Unterlagen, damit das Gerät nicht herunterfallen und beschädigt werden kann.
9. Achten Sie auf die richtige Stromspannung am Einsatzort des NAS. Falls Sie sich nicht sicher sein sollten, wenden Sie sich an Ihren Händler oder an Ihr öffentliches Stromversorgungsunternehmen.
10. Stellen Sie keinerlei Gegenstände auf das Netzkabel.
11. Versuchen Sie auf keinen Fall, Ihren NAS selbst reparieren. Das nicht ordnungsgemäße Zerlegen des Produktes kann zu Stromschlaggefahr und anderen Gefahren führen. Wenden Sie sich bei Fragen bitte an Ihren Händler.
12. Die NAS-Modelle mit Einbaurahmen dürfen nur in einem Serverraum installiert und von autorisierten Servermanagern oder IT-Administratoren gewartet werden. Der Serverraum ist verschlossen; nur autorisierte Mitarbeiter haben per Schlüssel oder Keycard Zutritt zum Serverraum.

Warnung:

• Bei fehlerhaftem Ersetzen der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen oder gleichwertigen Batterietyp. Entsorgen Sie verbrauchte Batterien entsprechend der Anweisungen des Herstellers.
• Berühren Sie keinesfalls den Lüfter im Inneren des Systems; andernfalls kann dies ernsthafte Verletzungen verursachen.

Kapitel 1. CPU- und Speicherspezifikationen

Achtung: Änderungen an Hardware, Software oder Firmware Ihrer QNAP-Produkte lassen Ihre Garantie erlischen. QNAP haftet nicht für jeglichen Datenverlust oder daraus resultierende Schäden, die durch Modden von QNAP-Produkten aufgetreten sind. Sie selbst tragen das Risiko an allen Arten von möglichen Datenverlusten oder Systeminstabilitäten, die durch das Auswechseln von Hardwarekomponenten, Ändern der Standardsystemsoftware oder Installieren unautorisierter Anwendungen Dritter in QNAP-Produkten entstehen.

System	TS-112P
CPU	Marvell 1,6 GHz
Speicher	512 MB DDR3
Flash	16 MB
Austauschbare CPU	Nein
AustauschbarerSpeicher	Nein
Anzahl anSODIMM-Steckplä tzen	0
Anzahl anFestplattensteckplä tzer	1

System	TS-212-E	TS-212P
CPU	Marvell 1,2 GHz	Marvell 1,6 GHz
Speicher	256 MB DDR2	512 MB DDR3
Flash	16 MB	16 MB
Austauschbare CPU	Nein	Nein
Austauschbarer Speicher	Nein	Nein
Anzahl an SODIMM-Steckplä tzen	0	0
Anzahl an Festplattensteckplä tzen	2	2

System	TS-120	TS-220	TS-420
CPU	Marvell 1,6 GHz	Marvell 1,6 GHz	Marvell 1,6 GHz
Speicher	512MB DDR3	512MB DDR3	512MB DDR3
Flash	16MB	16MB	16MB
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Nein	Nein	Nein
Anzahl an SODIMM-Steckplä tzen	0	0	0
Anzahl an Festplattensteckplä tzen	1	2	4
System	TS-121	TS-221	TS-421
CPU	Marvell 2,0 GHz	Marvell 2,0 GHz	Marvell 2,0 GHz
Speicher	1GB DDR3	1GB DDR3	1GB DDR3
Flash	16MB	16MB	16MB
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Nein	Nein	Nein
Anzahl an SODIMM-Steckplä tzen	0	0	0
Anzahl an Festplattensteckplä tzen	1	2	4

System	HS-210
CPU	Marvell 1,6 GHz
Speicher	512MB DDR3
Flash	16MB
Austauschbare CPU	Nein
Austauschbarer Speicher	Nein
Anzahl an SODIMM-Steckplä tzen	0
Anzahl an Festplattensteckplä tzen	2

System	TS-420U	TS-421U
CPU	Marvell 1,6 GHz	Marvell 2,0 GHz
Speicher	1GB DDR3	1GB DDR3
Flash	16MB	16MB
Austauschbare CPU	Nein	Nein
Austauschbarer Speicher	Nein	Nein
Anzahl an SODIMM-Steckplä tzen	0	0
Anzahl an Festplattensteckplä tzen	4	4

System	TS-470	TS-670	TS-870
CPU	Dual-core Intel 2,6 GHz	Dual-core Intel 2,6 GHz	Dual-core Intel 2,6 GHz
Speicher	2GB DDR3	2GB DDR3	2GB DDR3
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Nein	Nein	Nein
Anzahl an SODIMM-Steckplä tzen	2	2	2
Anzahl an Festplattensteckplä tzen	4	6	8
Anzahl der Erweiterungssteckplä tze	1*	1*	1*

*Zusätzlich zu den zwei vorhandenen Gigabit Ethernet Ports, wird eine Zwei-Port Gigabit Ethernetkarte vorinstalliert, dadurch stehen 4 Gigabit Ethernet Ports zur Verfügung.

System	TS-470 Pro	TS-670 Pro	TS-870 Pro
CPU	Dual-core Intel®CoreTM i3 3,3 GHz	Dual-core Intel®CoreTM i3 3,3 GHz	Dual-core Intel®CoreTM i3 3,3 GHz
Speicher	2GB DDR3	2GB DDR3	2GB DDR3
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Nein	Nein	Nein
Anzahl anSODIMM-Steckplä tzen	2	2	2
Anzahl anFestplattensteckplä tzen	4	6	8
Anzahl derErweiterungssteckplä tze	1	1	1

System	TS-879 Pro	TS-1079 Pro	TS-879U-RP
CPU	Dual-core Intel®CoreTM i3 3,30 GHz	Dual-core Intel®CoreTM i3 3,30 GHz	Dual-core Intel®CoreTM i3 3,30 GHz
Speicher	2GB DDR3 RAM	2GB DDR3 RAM	4GB DDR3 RAM
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Nein	Nein	Ja
Anzahl der LONG-DIMM-Steckplätze	2	2	4
Anzahl an Festplattensteckplätzen	8	10	8
Anzahl der Erweiterungssteckplätze	1	1	2
System	TS-1279U-RP	TS-EC879U-RP	TS-EC1279U-RP
CPU	Dual-core Intel ® Core TM i3 3,30 GHz	Quad-core Intel ® Xeon TM 3,20 GHz	Quad-core Intel ® Xeon TM 3,20 GHz
Speicher	4GB DDR3 RAM	4GB DDR3 ECC RAM	4GB DDR3 ECC RAM
Flash	512MB (USB DOM)	512MB (USB DOM)	512MB (USB DOM)
Austauschbare CPU	Nein	Nein	Nein
Austauschbarer Speicher	Ja	Ja	Ja
Anzahl der LONG-DIMM-Steckplätze	4	4	4
Anzahl an Festplattensteckplätzen	12	8	12
Anzahl der Erweiterungssteckplä tze	2	2	2

System	TS-1679U-RP	TS-EC1679U-RP
CPU	Dual-core Intel ® Core TM i3 3,30 GHz	Quad-core Intel ® Xeon TM 3,20 GHz
Speicher	4GB DDR3 RAM	4GB DDR3 ECC RAM
Flash	512MB (USB DOM)	512MB (USB DOM)
Austauschbare CPU	Nein	Nein
Austauschbarer Speicher	Ja	Ja
Anzahl der LONG-DIMM-Steckplätze	4	4
Anzahl an Festplattensteckplätzen	16	16
Anzahl der Erweiterungssteckplä tze	2	2

System	TS-269 Pro	TS-469 Pro	TS-569 Pro
Prozessor	Dual-core Intel Atom TM 2,13 GHz	Dual-core Intel Atom TM 2,13 GHz	Dual-core Intel Atom TM 2,13 GHz
Speicher	1 GB DDR3(erweiterbarerSpeicher, bis 3 GB)	1 GB DDR3(erweiterbarerSpeicher, bis 3 GB)	1 GB DDR3(erweiterbarer Speicher, bis 3 GB)
Flash	512 MB (USB-DOM)	512 MB (USB-DOM)	512 MB (USB-DOM)
Prozessor austauschbar	Nein	Nein	Nein
Speicher austauschbar	Kompatibel mitDDR3-1066-DRAM	Kompatibel mitDDR3-1066-DRAM	Kompatibel mitDDR3-1066-DRAM
Anzahl anSODIMM-Steckplä tzen	2	2	2
Anzahl anFestplatteneinschü ben	2	4	5

System	TS-669 Pro	TS-869 Pro
Prozessor	Dual-core Intel Atom TM 2,13 GHz	Dual-core Intel Atom TM 2,13 GHz
Speicher	1 GB DDR3(erweiterbarerSpeicher, bis 3 GB)	1 GB DDR3(erweiterbarer Speicher,bis 3 GB)
Flash	512 MB (USB-DOM)	512 MB (USB-DOM)
Prozessoraustauschbar	Nein	Nein
Speicher austauschbar	Kompatibel mitDDR3-1066-DRAM	Kompatibel mitDDR3-1066-DRAM
Anzahl anSODIMM-Steckplä tzen	2	2
Anzahl anFestplatteneinschü ber	6	8

System	TS-469U-RP/SP	TS-869U-RP	TS-1269U-RP
Prozessor	Dual-core Intel ® Atom TM 2,13 GHz	Dual-core Intel ® Atom TM 2,13 GHz	Dual-core Intel ® Atom TM 2,13 GHz
Speicher	1 GB DDR3(erweiterbarerSpeicher, bis 4 GB)	2 GB DDR3(erweiterbarerSpeicher, bis 4 GB)	2 GB DDR3(erweiterbarerSpeicher, bis 4 GB)
Flash	512 MB (USB-DOM)	512 MB (USB-DOM)	512 MB (USB-DOM)
Prozessor austauschbar	Nein	Nein	Nein
Speicher austauschbar	Kompatibel mitDDR3-1066-DRAM	Kompatibel mitDDR3-1066-DRAM	Kompatibel mitDDR3-1066-DRAM
Anzahl anSODIMM-Steckplä tzen	2	2	2
Anzahl anFestplatteneinschü ben	4	8	12

System	TS-870U-RP	TS-1270U-RP
Prozessor	Dual-core Intel® 2,10 GHz	Dual-core Intel® 2,10 GHz
Speicher	4 GB DDR3	4 GB DDR3
Flash	512 MB	512 MB
Prozessor austauschbar	Nein	Nein
Speicher austauschbar	Ja	Ja
Anzahl an SODIMM-Steckplä tzen	4	4
Anzahl an Festplatteneinschü ben	8	12

System	IS-400 Pro
Prozessor	Dual-core Intel® 1,1 GHz
Speicher	2GB DDR3
Flash	512MB (USB DOM)
Prozessor austauschbar	Nein
Speicher austauschbar	Nein
Anzahl an SODIMM-Steckplä tzen	2
Anzahl an Festplatteneinschü ben	4 (nur 2,5-Zoll)

System	TS-251	TS-451	TS-651
Prozessor	Dual-core Intel®CeleronTM 2,41 GHz	Dual-core Intel®CeleronTM 2,41 GHz	Dual-core Intel®CeleronTM 2,41 GHz
Speicher	1 GB DDR3L(erweiterbarer Speicher bis 8 GB)	1 GB DDR3L(erweiterbarer Speicher, bis 8 GB)	1 GB DDR3L(erweiterbarer Speicher, bis 8 GB)
Flash	512 MB (USB-DOM)	512 MB (USB-DOM)	512 MB (USB-DOM)
Prozessor austauschbar	Nein	Nein	Nein
Speicher austauschbar	Kompatibel mit DDR3L-1333-DRAM	Kompatibel mit DDR3L-1333-DRAM	Kompatibel mit DDR3L-1333-DRAM
Anzahl an SODIMM-Steckplä tzen	2	2	2
Anzahl an Festplatteneinschü ben	2	4	6

System	TS-851
Prozessor	Dual-core Intel®CeleronTM 2,41 GHz
Speicher	1 GB DDR3L(erweiterbarer Speicher bis 8 GB)
Flash	512 MB (USB-DOM)
Prozessor austauschbar	Nein
Speicher austauschbar	Kompatibel mit DDR3L-1333-DRAM
Anzahl an SODIMM-Steckplä tzen	2
Anzahl an Festplatteneinschü ben	8

System	HS-251
Prozessor	Dual-core Intel®CeleronTM 2,41 GHz
Speicher	1 GB DDR3L
Flash	512 MB (USB-DOM)
Prozessor austauschbar	Nein
Speicher austauschbar	Nein
Anzahl anSODIMM-Steckplä tzen	N/A
Anzahl anFestplatteneinschü ben	2

Kapitel 2. Verhalten von Ein-/Austaste und Reset-Taste

√ Ein-/Austaste: Zum Ein-/Ausschalten drücken.

System	Ein-/Austaste (Einschalten)	Ein-Austaste (Hardware ausschalten)	Ein-Austaste (Abschaltung erzwingen)
Alle Modelle	Einmal drücken	1,5 Sek.	5 Sek.

√ Reset-Taste: Zum Wiederherstellen der Systemeinstellungen drücken.

System	GrundlegendeSystemrücksetzung(1 Signalton)	ErweiterteSystemrücksetzung(2 Signaltö ne)
Alle Modelle	3 Sek.	10 Sek.

Grundlegende Systemrücksetzung (3 Sek.)

Wenn Sie die Reset-Taste drei Sekunden lange gedrückt halten, wird ein Signalton ausgegeben. Die folgenden Einstellungen werden auf die Standardeinstellungen zurückgesetzt:

• Systemadministrationskennwort: admin
• TCP/IP-Konfiguration: IP-Adresse wird automatisch via DHCP bezogen
• TCP/IP-Konfiguration: Jumbo Frame wird deaktiviert
• TCP/IP-Konfiguration: Wenn die Portbündelung aktiviert ist (nur bei Modellen mit zwei LAN-Schnittstellen), wird der Portbündelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt.
• Systemport: 8080 (Systemreparaturport)
• Sicherheitslevel: Gering (alle Verbindungen werden erlaubt)
  • LCD-Panelkennwort: (leer)*
  • VLAN wird deaktiviert

* Diese Funktion ist nur bei NAS-Modellen mit LCD-Panel verfügbar. Einzelheiten finden Sie unter http://www.qnap.com.

Erweiterte Systemrücksetzung (10 Sek.)

Wenn Sie die Reset-Taste zehn Sekunden lang gedrückt halten, werden zwei Signaltöne (nach der dritten und nach der zehnten Sekunde) ausgegeben. Das NAS setzt alle Systemeinstellungen auf die Werkseinstellungen zurück, ebenso wie bei der webbasierten Systemrücksetzung unter „Administration“ > „Restore to Factory Default“ Auf werkseitige Standardeinstellungen zurücksetzen; lediglich die Daten bleiben erhalten. Von Ihnen zuvor erstellte Einstellungen wie Benutzer, Benutzergruppen und Netzwerkfreigabeordner werden gelöscht. Nach einer erweiterten Systemrücksetzung erlangen Sie die alten Daten wieder, indem Sie dieselben Netzwerkfreigabeordner auf dem NAS erstellen; dadurch sind die Daten wieder zugänglich.

Kapitel 3. USB-Kopie auf einen Tastendruck

System	Anzahl an Sekunden (drücken Sie die Kopie-Taste zum Auslö sen des Datenkopiervorgangs)
Alle NAS-Modelle	0,5 Sek.

Datenkopiervorgang ü ber den vorderen USB-Port

Das NAS unterstützt sofortige Datensicherung von einem externen USB-Gerät auf dem NAS bzw. umgekehrt; dazu genü gt ein Druck auf die Kopie-Taste an der Vorderseite. Befolgen Sie zur Nutzung dieser Funktion die nachstehenden Schritte:

1. Stellen Sie sicher, dass eine formatierte Festplatte im NAS installiert ist. Die Standardnetzwerkfreigabe Qusb oder Usb wird erstellt.
2. Schalten Sie das NAS ein.
3. Konfigurieren Sie das Verhalten der Kopie-Taste auf der Seite „Sicherung“ > „USB-Kopie mit einer Taste“.
4. Schließen Sie das USB-Speichergerät am vorderen USB-Port des NAS an.
5. Drücken Sie die Kopie-Taste. Die USB-LED blinkt. Die Daten werden auf oder vom USB-Gerät entsprechend Ihrer Einstellungen auf dem NAS kopiert.

Hinweis:

• Diese Funktion nutzt eine schrittweise Sicherung. Nach der ersten Datensicherung kopiert das NAS nur die seit der letzten Sicherung geänderten Dateien.
• Bitte beachten Sie, dass diese Funktion nur bei bestimmten NAS-Modellen verfügbar ist. Besuchen Sie bitte http://www.qnap.com.

Kapitel 4. LED- und Alarmsummer-Spezifikationen

Die LED-Anzeigen des NAS dienen der einfachen Darstellung von Systemstatus und anderen Informationen. Wenn das NAS eingeschaltet ist, prü fen Sie zur Sicherstellung eines normalen Systemstatus die folgenden Elemente. Beachten Sie, dass folgende LED-Informationen nur gelten, wenn die Festplatte korrekt installiert und das NAS mit dem Netzwerk und dem Netzteil verbunden ist.

LED	Farbe	LED-Status	Beschreibung
System-status	Rot/Grün	Blinkt alle 0,5 Sek. abwechselnd grün und rot	Die Festplatte des NAS wird formatiert.Der NAS wird initialisiert.Die System-Firmware wird aktualisiert.RAID-Wiederherstellung wird durchgeführt.Erweiterung der Online-RAID-Kapazität wird durchgeführt.Migration des Online-RAID-Levels wird durchgeführt.
		Rot	Die Festplatte ist außer Betrieb.Die Festplattenkapazität ist erschöpft.Die Festplattenkapazität ist beinahe erschöpft.Die Systembelüftung ist außer Betrieb.Beim Zugreifen auf die Festplattendaten (Lesen/Schreiben) ist ein Fehler aufgetreten.Auf der Festplatte wurde ein fehlerhafter Sektor entdeckt.Der NAS befindet sich im herabgesetzten Schreibschutz-Modus (zwei Laufwerke in einer RAID 5- oder RAID 6-Konfiguration sind fehlerhaft; die Festplattendaten können noch gelesen werden).(Fehler beim Hardware-Selbsttest).
		Blinkt alle 0,5 Sek. rot	Der NAS befindet sich im herabgesetzten Modus (eine Festplatte in der RAID 1-, RAID 5- oder RAID 6-Konfiguration ist fehlerhaft).
		Blinkt alle 0,5 Sek. grün	1. Der NAS fährt hoch.2. Der NAS ist nicht konfiguriert.3. Die Festplatte ist nicht formatiert.
		Blinkt alle 2 Sek. grün	Das NAS befindet sich im S3 Schlafzustand1.
		Grün	Der NAS ist betriebsbereit.
		Aus	Alle Festplatten des NAS befinden sich im Ruhezustand.
LAN	Orange	Orange	Das System versucht, über das Netzwerk auf die Daten zuzugreifen; hierbei ist ein Lese-/Schreibfehler aufgetreten.
		Blinkt orange	Es wird über das Netzwerk auf den NAS zugegriffen.
10\ GbE2	Grün	Grün	Die 10GbE-Netzwerkerweiterungskarte ist installiert.
		Aus	Keine 10GbE-Netzwerkerweiterungskarte installiert.
HDD3	Rot/Grün	Blinkt rot	Während des Zugriffs auf die Festplattendaten tritt beim Lesen/Schreiben ein Fehler auf.
		Rot	Beim Lesen/Schreiben tritt ein Festplattenfehler auf.
		Blinkt grün	Es wird auf die Festplattendaten zugegriffen.
		Grün	Es kann auf die Festplatte zugegriffen werden.
USB3	Blau	Blinkt alle 0,5 Sek. blau	1. Es wurde ein USB-Gerät am vorderen USB-Port festgestellt.2. Ein USB-Gerät am vorderen USB-Port wurde vom NAS entfernt.3. Zugriff auf das USB-Gerät am vorderen USB-Port des NAS.4. Daten werden vom oder auf das externe USB-/eSATA-Gerät kopiert.
		Blau	Es wurde ein USB-Gerät an der Vorderseite festgestellt (nach Anschluss des Geräts).
		Aus	Es kann kein USB-Gerät festgestellt werden.
eSATA3	Orange	Blinkt	Es wird auf das eSATA-Gerät zugegriffen.
		Aus	Es kann kein eSATA-Gerät festgestellt werden.

Alarmsummer: Alle NAS-Modelle

Der Alarmsummer kann unter „Systemwerkzeuge“ > „Hardware-Einstellungen“ deaktiviert werden.

Signalton	Anzahl der Wiederholungen	Beschreibung
Kurzer Signalton (0,5 Sek.)	1	1) Der NAS fährt hoch.2) Der NAS wird heruntergefahren (Software-Abschaltung).3) Der Anwender drückt zum Neustart des NAS die Neustart-Taste.4) Die System-Firmware wurde aktualisiert.
Kurzer Signalton (0,5 Sek.)	3	Die Benutzer versucht, die NAS-Daten auf ein am vorderen USB-Port angeschlossenes externes Speichergerät zu kopieren; dies ist jedoch nicht möglich.
Kurzer Signalton (0,5 Sek.), langer Signalton (1,5 Sek.)	3, alle 5 Min.	Die Systembelüftung ist außer Betrieb.
Langer Signalton (1,5 Sek.)	2	1) Die Festplattenkapazität ist beinahe erschöpft.2) Die Festplattenkapazität ist erschöpft.3) Alle Festplatten des NAS befinden sich im herabgesetzten Modus.4) Der Benutzer startet den Festplattenwiederherstellungsvorgang.
	1	1) Der NAS wird erzwungen ausgeschaltet (Hardware-Abschaltung).2) Der NAS wurde erfolgreich eingeschaltet und ist betriebsbereit.

Kapitel 5. Speicher an QNAP Turbo-NAS aufrü sten (RAM-Modulinstallation)

Warnung:

• Die folgenden Anweisungen sollten nur von einem autorisierten und ausgebildeten Techniker durchgeführt werden.
• Halten Sie die Anweisungen zur Installation eines RAM-Moduls im NAS strikt ein. Fehler bei der Befolgung der Anweisungen können (lebensgefährliche) Verletzungen verursachen.

QNAP bietet verschiedene RAM-Module (optionaler Kauf), mit denen Benutzer den Speicher des Turbo NAS aufrüsten können. Anhand folgender Schritte Installieren Sie ein zusätzliches Speichermodul im NAS, um den Speicher aufzurüsten.

5.1 TS-651, TS-851, TS-x69-Serie (2/4/5/6/8 Einschü be)

Befolgen Sie zur Installation eines RAM-Moduls im NAS die nachstehenden Schritte.

1. Schalten Sie das NAS aus. Trennen Sie das Netzteil, das/die Netzkabel sowie alle anderen Anschlüsse und Kabel vom NAS.

2. Legen Sie zur Vermeidung einer elektrostatischen Entladung vor der Installation des Speichermoduls eine Antistatik-Handschlaufe um. Der Krokodilclip sollte mit dem Boden verbunden sein.

3. Lösen Sie die drei Schrauben an der Rückseite des NAS.

1. Entfernen Sie vorsichtig die Gehäuseabdeckung des NAS.

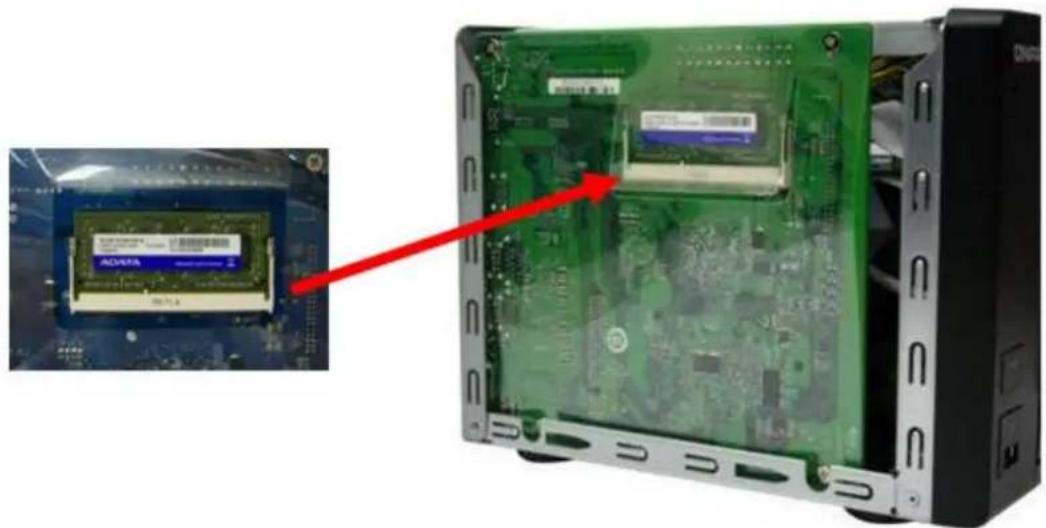

1. Machen Sie den Speichersteckplatz ausfindig. Stellen Sie sicher, dass der Steckplatz frei ist.

Hinweis: Achten Sie bei den Modellen TS-651 und TS-851 immer darauf, dass ein Speichermodul im primäre ren Steckplatz (rot) installiert ist. Andernfalls startet da

System nicht. □Achten Sie bei der Installation von zwei Speichermodulen darauf, dass sie in beiden Speichersteckplätzen die gleiche Größe haben und idealerweise vom selben RAM-Typ sind. Die unterstützte Speicherkombination beträgt maximal 8 GB.

1. Greifen Sie das Speichermodul an der Kante. Richten Sie die Kerbe an der goldenen Kante des Moduls an der Kerbe im Speichersteckplatz aus. Schieben Sie das Speichermodul im 45-Grad-Winkel (etwa) in den Steckplatz.

1. Drücken Sie das Speichermodul vorsichtig in den Steckplatz, bis er vollständig eingesteckt ist.

2. Drehen Sie das Speichermodul in Richtung des Motherboard, bis die Befestigungslips einrasten.

1. Schließen Sie die Gehä useabdeckung und ziehen Sie die Schrauben fest. Schließen Sie das Netzteil und die Kabel wieder am NAS an.

2. Prüfen Sie, ob das Speichermodul vom NAS erkannt wird, indem Sie das NAS einschalten und sich als Administrator an der Webschnittstelle anmelden. Rufen Sie „Systemstatus“ > „Systeminformationen“ auf und prüfen Sie den Gesamtspeicher unter „Hardwareinformationen“.

5.2 TS-x69U-RP/SP-Serie (4/8/12 Einschü be)

Befolgen Sie die nachstehenden Schritte zum Installieren eines RAM-Moduls im NAS.

1. Schalten Sie das NAS aus. Trennen Sie Netzteil, Netzwerkkabel und andere Anschlüsse bzw. Kabel vom NAS.

2. Legen Sie zur Vermeidung elektrostatischer Entladung vor der Installation des Speichermoduls eine Antistatik-Handschlaufe um. Der Krokodilclip sollte mit der Erde verbunden werden.

3. Ö ffnen Sie das NAS.

a. TS-469U-RP/SP: Lösen Sie die sechs Schrauben an der Oberseite des NAS.

b. TS-869U-RP und TS-1269U-RP: Lösen Sie die beiden Schrauben an der Rückseite des NAS.

1. Ö ffnen Sie das NAS.

1. Schieben Sie das Speichermodul in einem 45-Grad-Winkel (circa) in den Steckplatz.

1. Drücken Sie das Speichermodul nach unten, während Sie die Clips aufhalten.

1. Stellen Sie sicher, dass das Speichermodul richtig sitzt und die Clips angebracht sind.

1. Schließen Sie die NAS-Abdeckung, ziehen Sie die Schrauben fest.

5.3 TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP

QNAP bietet ein 4GB DDR3* RAM-Modul und ein 4GB DDR3 ECC** RAM-Modul (optional erhältlich) für ein Speicher-Upgrade des NAS an. Sie können ein zusätzliches RAM-Modul auf das Motherboard des NAS setzen, um den Speicher zu erweitern. Der

Gesamtspeicherplatz wird unter „Systeminformation“ auf der Verwaltungsseite angezeigt.

1. Lösen Sie die 2 Schrauben auf der Rückseite des NAS, wie in der Abbildung gezeigt.

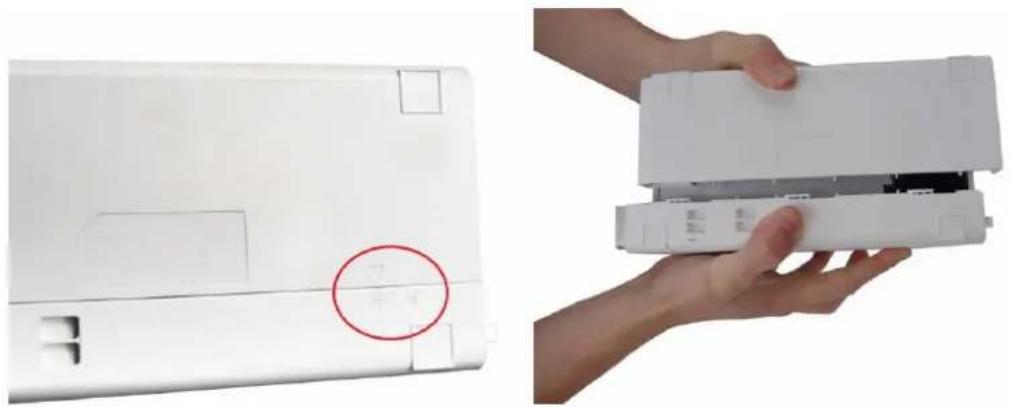

1. Ergreifen Sie die Vertiefung an der oberen Abdeckung. Nehmen Sie die obere Abdeckung mit beiden Händen ab.

1. Lösen Sie vorsichtig die Auswerfklemmen, indem Sie sie aus den Seiten des RAM-Steckplatzes herausziehen.

1. Ergreifen Sie den Rand des RAM-Moduls. Bringen Sie die Kerbe am goldenen Rand des RAM-Moduls mit der Kerbe im RAM-Steckplatz in Ü bereinstimmung. Schieben Sie das RAM-Modul bis zum Anschlag in den RAM-Steckplatz.

Installieren Sie ein RAM-Modul anhand folgender Schritte im NAS.

1. Schalten Sie den NAS aus. Trennen Sie das Netzteil, das(die) Netzwerkkabel und andere Anschlüsse/Kabel vom NAS.
2. Entfernen Sie alle installierten Festplatten aus dem NAS.
3. Legen Sie vor der Installation des Speichermoduls ein antistatisches Ableitband um Ihr Handgelenk, um elektrostatische Entladungen zu verhindern. Die Krokodilklemme sollte geerdet sein.

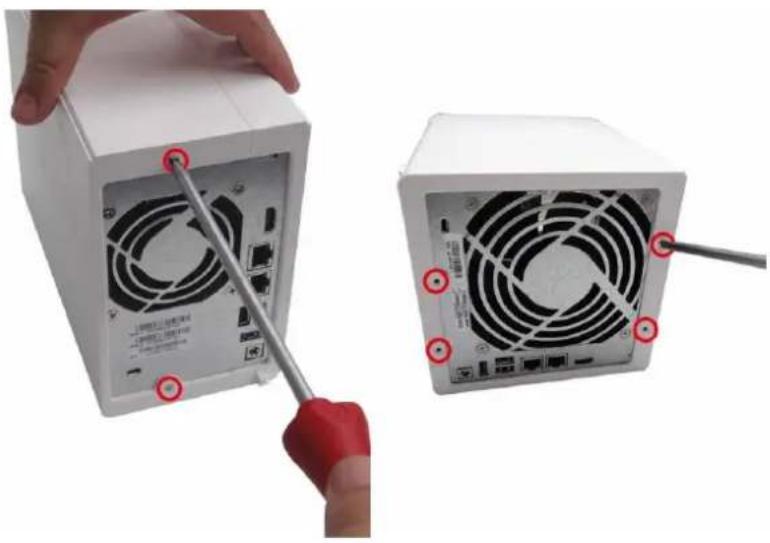

4. Entfernen Sie die Schrauben an der Rückseite (oben und unten) des NAS. Bei einem NAS mit 2 Einschü ben gibt es zwei Schrauben. Ein NAS mit 4 Einschü ben hat vier.

1. Entfernen Sie vorsichtig die Gehä useabdeckung des NAS, indem Sie sie auseinanderschieben (prüfen Sie anhand der optischen Anzeigevorrichtungen auf der Unterseite des NAS, ob das NAS-Gehäuse verriegelt/entriegelt ist).

1. Entfernen Sie die vier inneren Schrauben (zwei auf jeder Seite) des Festplattenkäfigs.

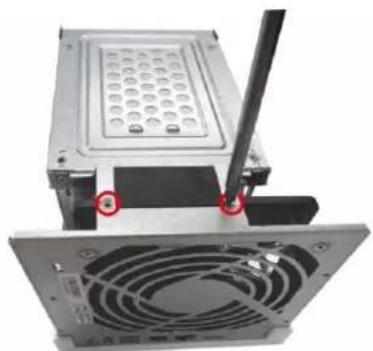

1. Bei einem NAS mit 4 Einschü ben müssen Sie auch die zwei Schrauben oben am Festplattenkäfig entfernen.

1. Entfernen Sie den Festplattenkäfig vorsichtig aus dem NAS, indem Sie ihn aus seinem Steckplatz herausheben.

1. Achten Sie immer darauf, dass ein Speichermodul im primäre ren Steckplatz (rot) installiert ist. Andernfalls kann das System nicht starten. Bei der Installation von zwei Speichermodulen achten Sie bitte darauf, dass sie dieselbe Größe haben, und benutzen Sie idealerweise denselben RAM-Typ für beide Speichersteckplätze. Die maximal unterstützte Speichergröße beträgt 8 GB kombiniert.

1. Bringen Sie den Festplattenkä fig wieder im NAS an. Achtern Sie bitte darauf, dass er sachgemäß mit dem Steckplatz verbunden ist.

1. Befestigen Sie den Festplattenkä fig durch Festziehen der vier inneren Schrauben (beim NAS mit 4 Einschü ben ziehen Sie die beiden zusätzlichen oberen Schrauben fest). Bringen Sie dann die Gehäuseabdeckung des NAS wieder an, indem Sie sie vorsichtig zusammenschieben.

2. Ziehen Sie die zwei/vier Schrauben an der Rückseite des NAS fest.

3. Stecken Sie Ihre Festplatten wieder in den NAS.

4. Schließen Sie das Netzteil und die Kabel wieder an den NAS an.

5. Prü fen Sie, ob das Speichermodul vom NAS erkannt wird, indem Sie den NAS einschalten und sich als Administrator an der Weboberfläche anmelden. Rufen Sie „Systemstatus“ > „Systeminformationen“ auf und prü fen Sie den Gesamtspeicher unter „Hardwareinformationen“.

Kapitel 6. Netzwerkerweiterungskarte installieren

Warnung:

• Die folgenden Schritte sollten nur von einem befugten und geschulten Techniker ausgeführt werden.
• Halten Sie sich strengstens an die Anweisungen zur Installation einer „Netzwerkerweiterungskarte“ im NAS.

Die TS-x79 Pro, TS-x70/x70 Pro-Serie bietet Erweiterungssteckplätze zur Netzwerkerweiterung. Sie können eine separate Netzwerkerweiterungskarte (als Option erhältlich) in das Motherboard des NAS einsetzen, um Ihre Netzwerk-Bandbreite zu erhöhen.

6.1 TS-670/670 Pro, TS-870/870 Pro, TS-879 Pro, TS-1079 Pro

Beachten Sie die nachstehende Kompatibilitätstabelle und bringen eine geeignete Halterung für Ihre Netzwerkerweiterungskarte an.

Halterung A	Halterung B	Halterung C

	Kompatibilität der Netzwerkerweiterungskarte
Halterung A (X520-T2)	Intel® Ethernet Server Adapter X520-T2 (E10G42B)
Halterung B(X520-SR2/X520-DA2)	1. Intel® Ethernet Server Adapter X520-SR2 (E10G42BFSR)2. Intel® Ethernet Server Adapter X520-DA2 (E10G42BTDA)
Bracket C (Emulex)	1. Emulex OneConnect 10GbE Network Adapters, SFP+ Direct attach copper (OCe11102-NX)2. Emulex OneConnect 10GbE Network Adapters, Short reach optical (OCe11102-NM)3. Emulex OneConnect 10GbE Network Adapters, SFP+ Direct attach copper (OCe11102-IX)4. Emulex OneConnect 10GbE Network Adapters, Short reach optical (OCe11102-IM)

1. Schalten Sie den NAS aus. Trennen Sie das Netzteil, das bzw. die Netzkabel und andere Verbindungen oder Kabel vom NAS.
2. Legen Sie ein Antistatik-Armband an, bevor Sie die Netzwerkerweiterungskarte installieren, um eine Entladung von statischer Elektrizität zu verhindern. Die Krokodilklemme sollte mit der Masse verbunden sein.
3. Lösen Sie die sieben Schrauben auf der Rückseite des NAS.

1. Nehmen Sie vorsichtig die Gehäuseabdeckung des NAS ab.

1. Lösen Sie die Schrauben und nehmen Sie die Abdeckung der Erweiterungssteckplätze ab.

1. Ergreifen Sie den Rand der Netzwerkerweiterungskarte. Bringen Sie die Kerbe am goldenen Rand der Karte mit der Karte im PCIe-Steckplatz in Ü bereinstimmung. Schieben Sie die Netzwerkerweiterungskarte bis zum Anschlag in den PCIe ein.

1. Befestigen Sie die Schrauben.

1. Schließen Sie die Gehä useabdeckung und befestigen Sie die Schrauben. Schließen Sie das Netzteil und die Kabel an den NAS an.

2. Um zu prüfen, ob die Netzwerkerweiterung vom NAS erkannt wird, schalten Sie den NAS ein und melden sich als Administrator bei der Web-Schnittstelle an. Gehen Sie zu „System Administration“ (Systemverwaltung) > „Network“ (Netzwerk) > „TCP/IP“ und prüfen Sie die Gesamtzahl der Netzwerkschnittstellen.

6.2 TS-879U-RP, TS-EC879U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP

1. Schalten Sie den NAS aus. Trennen Sie das Netzteil, das bzw. die Netzkabel und andere Verbindungen oder Kabel vom NAS.

2. Legen Sie ein Antistatik-Armband an, bevor Sie die Netzwerkerweiterungskarte installieren, um eine Entladung von statischer Elektrizität zu verhindern. Die Krokodilklemme sollte mit der Masse verbunden sein.

3. Lösen Sie die beiden Schrauben an der Rückseite des NAS wie in der Abbildung gezeigt.

1. Halten Sie die Einkerbung an der Kante der oberen Abdeckung. Entfernen Sie die obere Abdeckung mit beiden Handen.

1. Losen Sie die vier Schrauben wie in der Abbildung gezeigt.

1. Greifen Sie die Metallkante des Riser-Kartenmoduls. Entfernen Sie das Modul vorsichtig.

1. Losen Sie die Schraube und entfernen die Abdeckung des Erweiterungssteckplatzes.

1. Stecken Sie eine Netzwerkerweiterungskarte so weit wie möglich in den PCIe-Steckplatz. Ziehen Sie dann die Schraube fest.

1. Greifen Sie die Metallkante des Riser-Kartenmoduls. Richten Sie die Einkerbung an der goldenen Kante der Riser-Karte an der Einkerbung im PCIe-Steckplatz aus. Stecken Sie das Riser-Kartenmodul so weit wie möglich in den PCIe-Steckplatz.

1. Ziehen Sie die Schrauben fest. Schließen Sie die Gehauseabdeckung und ziehen die Schrauben fest.

1. Schließen Sie das Netzteil und die Kabel an den NAS an.

2. Um zu prüfen, ob die Netzwerkerweiterung vom NAS erkannt wird, schalten Sie den NAS ein und melden sich als Administrator bei der Web-Schnittstelle an. Gehen Sie zu „System Administration“ (Systemverwaltung) > „Network“ (Netzwerk) > „TCP/IP“ und prüfen Sie die Gesamtzahl der Netzwerkschnittstellen.

6.3 TS-870U-RP, TS-1270U-RP

1. Schalten Sie das NAS aus. Trennen Sie Netzteil, Netzwerkkabel und andere Anschlüsse bzw. Kabel vom NAS.
2. Legen Sie zur Vermeidung elektrostatischer Entladung vor der Installation des Speichermoduls eine Antistatik-Handschlaufe um. Der Krokodilclip sollte mit der Erde verbunden werden.
3. Lösen Sie die beiden Schrauben an der Rückseite des NAS.

1. Ergreifen Sie die Vertiefung an der oberen Abdeckung. Nehmen Sie die obere Abdeckung mit beiden Händen ab.

1. Lö sen Sie die Schrauben und nehmen Sie die Abdeckung der Erweiterungssteckplätze ab.

1. Ergreifen Sie den Rand der Netzwerkerweiterungskarte. Bringen Sie die Kerbe am goldenen Rand der Karte mit der Karte im PCIe-Steckplatz in Ü bereinstimmung. Schieben Sie die Netzwerkerweiterungskarte bis zum Anschlag in den PCIe ein.

1. Befestigen Sie die Schrauben.

1. Schließen Sie die Gehä useabdeckung und befestigen Sie die Schrauben. Schließen Sie das Netzteil und die Kabel an den NAS an.

2. Um zu prüfen, ob die Netzwerkerweiterung vom NAS erkannt wird, schalten Sie den NAS ein und melden sich als Administrator bei der Web-Schnittstelle an. Gehen Sie zu „System Administration“ (Systemverwaltung) > „Network“ (Netzwerk) > „TCP/IP“ und prüfen Sie die Gesamtzahl der Netzwerkschnittstellen.

Kapitel 7. Festplatten im laufenden Betrieb auswechseln

Das QNAP NAS ist mit 2,5 Zoll- / 3,5 Zoll-SATA-Festplatten der Hauptfestplattenhersteller kompatibel. Eine aktuelle Festplattenkompatibilitätsliste finden Sie unter http://www.qnap.com.

Achtung:

• QNAP lehnt jegliche Verantwortung bezüglich Produktschäden / Fehlfunktionen oder Datenverlust / Wiederherstellung in Folge von falschem Gebrauch oder unsachgemäßer Installation der Festplatten aus jeglichen Gründen ab.
• Beachten Sie, dass eine Festplatte (neu oder gebraucht), die noch nicht im NAS installiert war, automatisch formatiert und partitioniert wird; dabei gehen alle Daten auf der Festplatte verloren.

System	Unterstü tzt3,5Zoll-SATA-Festplatten	Unterstü tzt2,5Zoll-SATA-Festplatten	Unterstü tztSSD	Unterstü tztHot-Swapping-fä higeFestplatte(nur RAID 1 oder höher)
TS-112, TS-212	Ja	Nein	Nein	Nein
TS-120, TS-121	Ja	Ja	Ja	Nein
HS-210, HS-251, TS-220,TS-221, TS-251, TS-412,TS-412U, TS-420,TS-420U, TS-421,TS-421U, TS-451, TS-459Pro II, TS-651, TS-851,TS-879 Pro, TS-1079 Pro,TS-879U-RP, TS-1279U-RP,TS-EC879U-RP,TS-EC1279U-RP,TS-1679U-RP,TS-EC1679U-RP,TS-269 Pro, TS-469 Pro,TS-569 Pro, TS-669 Pro,TS-869 Pro,TS-469U-RP/SP,TS-869U-RP, TS-1269U-RP,TS-870U-RP, TS-1270U-RP,TS-470/470, Pro,TS-670/670, Pro,TS-870/870, Pro.	Ja	Ja	Ja	Ja
IS-400 Pro	Nein	Ja	Ja	Ja

Das NAS unterstützt den Festplattenwechsel im laufenden Betrieb, wenn eine Festplatte in RAID 1 ausfällt bzw. eine bis zwei Festplatten in RAID 5 oder 6 ausfallen. Befolgen Sie zum Auswechseln der Festplatte im laufenden Betrieb die nachstehenden Schritte, wenn eine der Festplatten in einer RAID-Konfiguration ausfällt.

1. Melden Sie sich am NAS an; prüfen Sie unter „Laufwerksverwaltung“ die Laufwerkskonfiguration.
2. Der Laufwerksstatus sollte sich im „herabgesetzten Modus“ befinden.
3. Halten Sie eine neue Festplatte zum Auswechseln der defekten Festplatte bereit. Die Kapazität der neuen Festplatte sollte identisch mit oder größer als die der defekten Festplatte sein.
4. Trennen Sie die defekte Festplatte vom NAS. Warten Sie etwa 20 Sekunden bzw. bis der Server zwei Signaltöne ausgibt.
5. Entfernen Sie die defekte Festplatte aus dem Einschub.
6. Installieren Sie die neue Festplatte im Einschub. Stecken Sie ihn in das NAS.
7. Der Server sollte zwei 1,5 Sekunden andauernde Signaltöne ausgeben.
8. Prüfen Sie den Laufwerksstatus auf der Webadministrationsseite. Das Laufwerk sollte die Wiederherstellung ausführen.

Warnung: Zur Reduzierung der Stromschlaggefahr empfehlen wir Ihnen dringend,erver vor dem Ersetzen der Festplatte auszuschalten.

Kapitel 8. RAID-Wiederherstellung

Das QNAP NAS unterstützt exklusive RAID-Wiederherstellungstechnologie zur Wiederherstellung eines in Folge von unbeabsichtigtem Trennen oder Entfernen von Festplatten aus dem System beschädigten RAID-Laufwerks. Ü ber die RAID-Wiederherstellung können Sie ein inaktives RAID 1-, RAID 5- oder RAID 6-Laufwerk in den herabgesetzten Modus bzw. eine inaktive RAID 0- und JBOD-Konfiguration in den normalen Modus wiederherstellen.

Laufwerk	Unterstützung der RAID-Wiederherstellung	Maximale Anzahl an Festplatten, die entfernt werden dürfen
Einzel	Nein	-
JBOD	Ja	Eine oder mehr
RAID 0	Ja	Eine oder mehr
RAID 1	Ja	Eine oder Zwei
RAID 5	Ja	Zwei oder mehr
RAID 6	Ja	Drei oder mehr
RAID 10	Nein	-

Wenn der Laufwerksstatus nicht aktiv ist, können Sie dieselben Festplatten wieder in denselben Steckplätzen des NAS installieren. Klicken Sie dann auf der Seite „Festplattenverwaltung“ > „Laufwerksverwaltung“ auf „Wiederherstellen“. Warten Sie etwa 60 Sekunden, bis der Vorgang abgeschlossen ist. Nach Abschluss können Sie wieder auf Ihre Daten zugreifen.

Hinweis:

• Nach der Wiederherstellung des RAID 1-, RAID 5- oder RAID 6-Laufwerks vom inaktiven in den herabgesetzten Modus (via RAID-Wiederherstellung) können Sie die Daten auf dem Laufwerk normal lesen und darauf schreiben. Der Laufwerksstatus wird nach der Synchronisierung auf den normalen Zustand wiederhergestellt.
• Wenn das getrennte Festplattenmitglied beschädigt ist, funktioniert die RAID-Wiederherstellung nicht.

	Standard-RAID 5	QNAP RAID 5	Standard-RAID 6	QNAP RAID 6
Degenerierter Modus	N-1	N-1	N-1 & N-2	N-1 & N-2
Schreibgeschü tzt (für sofortige Datensicherung & HDD-Ersatz)	N/A	N-1, schlechte Blöcke in den bestehenden Festplatten des Verbunds.	N/A	N-2, schlechte Blöcke in den bestehenden Festplatten des Verbunds.
RAID-Wiederherstellung (RAID-Status: Nicht aktiv)	N/A	Wenn alle ursprünglichen Festplatten wieder auf dem NAS installiert und hochgefahren, identifiziert und zugreifbar werden, und wenn der HDD-Superblock nicht beschädigt ist.	N/A	Wenn alle ursprünglichen Festplatten wieder auf dem NAS installiert und hochgefahren, identifiziert und zugreifbar werden, und wenn der HDD-Superblock nicht beschädigt ist.
RAID-Absturz	N-2	N-2 fehlgeschlagene HDD und alle der verbleibenden HDD können nicht hochgefahren und identifiziert werden und sind nicht zugreifbar.	N-3	N-3 und alle der verbleibenden HDD können nicht hochgefahren und identifiziert werden und sind nicht zugreifbar.

N = Anzahl der Festplatten im Verbund

Kapitel 9. LCD-Panel verwenden

Diese Funktion ist nur bei NAS-Modellen mit LCD-Panel verfügbar. Einzelheiten finden Sie unter http://www.qnap.com.

Ihr NAS ist mit einem praktischen LCD-Panel ausgestattet, dass Sie bei der Laufwerkkonfiguration unterstützt und Informationen zum System anzeigt.

Wenn der NAS startet, können Sie sich Servernamen und IP-Adresse anzeigen lassen:

N	A	S	5	F	4	D	E	3
1	6	9	.	2	5	4	.	1	0	0	.	1	0	0

Bei der Erstinstallation zeigt das LCD-Panel die Anzahl erkannter Festplatten und die IP-Adresse. Sie können die Festplatten bei Bedarf konfigurieren.

Anzahl erkannter Festplatten	Standard-Laufwerkkonfiguration	Verfü gbareLaufwerkkonfigurationsoptionen*
1	Single	Single
2	RAID 1	Single -> JBOD ->RAID 0 -> RAID 1
3	RAID 5	Single -> JBOD -> RAID 0 -> RAID 5
4 oder höher	RAID 5	Single ->JBOD -> RAID 0 -> RAID 5-> RAID 6

* Mit der „Auswahltaste“ (Select button) wählen Sie die gewünschte Option, mit der „Eingabetaste“ (Enter button) bestätigen Sie Ihre Auswahl.

Wenn Sie den NAS beispielsweise mit fünf installierten Festplatten einschalten, zeigt das LCD-Panel Folgendes:

C

o

n

f

i

g

.

D

i

s

k

s

?

→

R

A

I

D

5

Mit der „Auswahltaste“ (Select button) können Sie weitere Optionen durchblättern, z. B. RAID 6.

Drücken Sie die „Eingabetaste“ (Enter button) - die folgende Meldung wird angezeigt. Wählen Sie „Ja“ mit der „Auswahltaste“ (Select button). Bestätigen Sie mit der „Eingabetaste“ (Enter button).

C

h

o

o

s

e

R

A

I

D

5

?

→

Y

e

s

N

o

Bei der Ausführung von RAID 1, RAID 5 oder RAID 6 Konfiguration initialisiert das System die Festplatten, erstellt das RAID-Gerät, formatiert das RAID-Gerät und montiert es als Laufwerk auf dem NAS. Der Prozess wird auf dem LCD-Bildschirm angezeigt. Werden 100 % erreicht, dann können Sie auf das RAID-Laufwerk zugreifen, beispielsweise Share-Ordner erstellen und Dateien auf den NAS heraufladen. In der Zwischenzeit, zur Gewährleistung, dass die Streifen und Blocks in allen RAID-Komponenten betriebsbereit sind, führt das NAS die RAID-Synchronisation aus und der Prozess wird auf der „Disk-Verwaltung“ > „Lautstärkeverwaltung“ Seite angezeigt. Die Synchronisationsrate beträgt etwa 30-60 MB/s (abhängig von den Modellen der Festplatten, Systemressourcen usw.).

Bitte beachten Sie: Ging ein Mitgliedslaufwerk der RAID-Konfiguration während der Synchronisation verloren, so begibt sich das RAID-Gerät in einen herabgesetzten Modus. Die Laufwerkdaten sind immer noch zugreifbar. Fügen Sie ein neues Mitgliedslaufwerk in das Gerät ein, so beginnt es mit dem Wiederaufbau. Sie können den Status auf der „Lautstärkeverwaltung“ Seite überprüfen.

Zur Verschlüsselung* des Datenträgers wählen Sie „Yes“, wenn im LCD angezeigt wird. Das Standard-Verschlüsselungskennwort lautet „admin“. Zur Kennwortänderung melden Sie sich bitte als Administrator an der webbasierten Administrationsschnittstelle an und ändern die Einstellungen unter „Gerätekonfiguration“ > „Datenträgerverschlüsselungsmanagement“.

E

n

c

r

y

p

t

V

o

l

u

m

e

?

→

Y

e

s

N

o

Zum Abschluss der Konfiguration werden Servername und IP-Adresse angezeigt. Falls der NAS das Laufwerk-Volume nicht erstellen kann, wird folgende Meldung angezeigt.

C

r

e

a

t

i

n

g

.

.

.

R

A

I

D

5

F

a

i

l

e

d

In einigen Ländern ist die Datenverschlu sselung aufgrund der jeweils gültigen Rechtsbestimmungen nicht verfügbar.

Systeminformationen ü ber das LCD-Panel anzeigen

Wenn Servername und IP-Adresse im LCD-Panel angezeigt werden, können Sie mit der „Eingabetaste“ (Enter button) in das Hauptmenü (Main Menu) wechseln. Das Hauptmenü besteht aus den folgenden Elementen:

1. TCP/IP
2. Physical disk
3. Volume
4. System
5. Shut down
6. Reboot
7. Password
8. Back

1. TCP/IP

Unter TCP/IP können Sie sich die folgenden Optionen anzeigen lassen:

• LAN IP Address
• LAN Subnet Mask
• LAN Gateway
• LAN PRI. DNS
• LAN SEC. DNS
- Enter Network Settings

√ Network Settings – DHCP
√ Network Settings – Static IP*
√ Network Settings – BACK

- Back to Main Menu

* Unter Network Settings – Static IP können Sie IP-Adresse, Subnetzmaske, Gateway und DNS von LAN 1 und LAN 2 konfigurieren.

2. Physical disk

Unter Physical disk können Sie sich die folgenden Optionen anzeigen lassen:

• Disk Info
• Back to Main Menu

Die Laufwerkinfo zeigt Temperatur und Kapazität der Festplatte.

D

i

s

k

:

1

T

e

m

p

:

5

0

°

C

S

i

z

e

:

2

3

2

G

B

3. Volume

In diesem Bereich wird die Laufwerkkonfiguration des NAS angezeigt. Die erste Zeile zeigt RAID-Konfiguration und Speicherkapazität, die zweite Zeile zeigt die Nummern der an der Konfiguration beteiligten Laufwerke.

R	A	I	D	5							7	5	0	G	B
D	r	i	v	e		1	2	3	4

Wenn mehr als ein Volume vorhanden ist, können Sie sich mit der

„Auswahltaste“ (Select button) entsprechende weitere Informationen anzeigen lassen. In der folgenden Tabelle finden Sie Beschreibungen der LCD-Meldungen bei einer RAID 5-Konfiguration.

LC-Display	Laufwerkkonfiguration
RAID5+S	RAID 5 + Ersatz
RAID5 (D)	RAID 5, eingeschränkter Modus
RAID 5 (B)	RAID 5-Neuaufbau
RAID 5 (S)	RAID 5-Neusynchronisierung
RAID 5 (U)	RAID ist nicht verbunden
RAID 5 (X)	RAID 5 ist nicht aktiviert

4. System

Dieser Abschnitt zeigt die Systemtemperatur und die Drehzahl des Systemlüfters.

C

P

U

T

e

m

p

:

5

0

°

C

S

y

s

T

e

m

p

:

5

5

°

C

S

y

s

F

a

n

:

8

6

5

R

P

M

5. Shut down

Mit dieser Option schalten Sie den NAS ab. Wählen Sie mit der „Auswahltaste“ (Select button) die Option „Ja“. Bestätigen Sie anschließend mit der „Eingabetaste“ (Enter button).

6. Reboot

Mit dieser Option starten Sie den NAS neu. Wählen Sie mit der „Auswahltaste“ (Select button) die Option „Ja“. Bestätigen Sie anschließend mit der „Eingabetaste“ (Enter button).

7. Password

Das voreingestellte Passwort des LCD Bildschirms ist leer. Mit dieser Option ändern Sie das Kennwort. Wählen Sie zum Fortfahren „Ja“.

C

h

a

n

g

e

P

a

s

s

w

o

r

d

Y

e

s

→

N

o

Ihr Kennwort kann aus bis zu acht Ziffern (0 bis 9) bestehen. Drücken Sie die „Eingabetaste“ (Enter button), wenn der Cursor auf „OK“ steht. Geben Sie das Kennwort zur Bestätigung noch einmal ein.

N

e

w

P

a

s

s

w

o

r

d

:

O

K

8. Back

Mit dieser Option gelangen Sie wieder zum Hauptmenü zurück.

Systemmeldungen

Wenn ein NAS-Systemfehler auftritt, wird eine entsprechende Fehlermeldung in der LC-Anzeige dargestellt. Zum Anzeigen der Meldung drücken Sie die „Enter“-Taste. Zum Anzeigen der nächsten Meldung drücken Sie die „Enter“-Taste noch einmal.

S

y

s

t

e

m

E

r

r

o

r

!

P

l

s

.

C

h

e

c

k

L

o

g

s

Systemmeldung	Beschreibung
Sys. Fan Failed	Der Systemlüfter ist ausgefallen
Sys. Overheat	Das System ist ü berhitzt
HDD Overheat	Die Festplatte ist überhitzt
CPU Overheat	Die CPU ist überhitzt
Network Lost	Im Ausfallsicherung- oder Lastausgleich-Modus wurden sowohl LAN 1 als auch LAN 2 getrennt
LAN1 Lost	LAN 1 wurde getrennt
LAN2 Lost	LAN 2 wurde getrennt
HDD Failure	Die Festplatte ist ausgefallen
Vol1 Full	Das Volume ist voll
HDD Ejected	Die Festplatte wurde herausgenommen
Vol1 Degraded	Das Volume befindet sich im eingeschränkten Modus
Vol1 Unmounted	Das Volume ist nicht verbunden
Vol1 Nonactivate	Das Volume ist nicht aktiviert

Kapitel 10. Netzteil installieren

Hinweis:

• Dieser Abschnitt bezieht sich nur auf Rackmount-NAS-Modelle.
• Die Netzteile der Modelle TS-879U-RP, TS-EC879U-RP, TS-469U-RP/SP, TS-869U-RP, TS-1269U-RP sollten nur von einem autorisierten und ausgebildeten Techniker ausgetauscht werden.

10.1 1U-Turbo-NAS

Hinweis: Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgeführt werden.

Bitte befolgen Sie zur Installation eines redundanten Netzteils im 1U-Turbo-NAS die nachstehenden Schritte.

1. Schalten Sie das NAS aus.
2. Entfernen Sie die Schraube und die Dummy-Platte.

1. Installieren Sie das Netzteil; drücken Sie es bis zum Anschlag hinein.

1. Ziehen Sie die Schraube fest.

1. Schalten Sie das NAS ein.

Hinweis: Schalten Sie das NAS zum Ersetzen eines defekten Netzteils aus. Entfernen Sie das defekte Netzteil anschließend sicher und wiederholen Sie zum Installieren eines neuer Netzteils die Schritte 3 bis 5 weiter oben.

10.2 TS-469U-RP/SP

Hinweis: Die folgenden Anweisungen sollten nur von einem autorisierten, ausgebildeten Techniker durchgeführt werden.

Befolgen Sie die nachstehenden Schritte zum Austauschen eines defekten Netzteils im TS-469U-RP/SP.

1. Schalten Sie das NAS aus.
2. Drücken Sie den grünen Hebel, entfernen Sie das defekte Netzteil.

1. Setzen Sie ein neues Netzteil ein, drücken Sie es bis zum Ende hinein.

1. Schalten Sie das NAS ein.

Warnung: Das NAS unterstützt das Ersetzen des redundanten Netzteils im

laufenden Betrieb, wenn der redundante Netzteilmodus aktiviert ist. Zur Reduzierung der Stromschlaggefahr empfehlen wir Ihnen jedoch dringend, das NAS vor dem Ersetzen des Netzteils auszuschalten.

Wenn Sie ein Rackmount-NAS-Modell mit nur einem Netzteil nutzen, können Sie ein zweites Netzteil im NAS installieren und das Modell mit einzelner Stromversorgung so auf ein Modell mit redundanter Stromversorgung aufrüsten.

10.3 2U/3U-Turbo-NAS (nur TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP)

Hinweis: Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgeführt werden.

Befolgen Sie zum Ersetzen eines defekten Netzteils am Turbo-NAS TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP oder TS-EC1679U-RP die nachstehenden Schritte.

1. Schalten Sie den NAS aus.
2. Halten Sie den schwarzen Griff und drücken Sie die grü ne Taste kräftig herab.

1. Ziehen Sie das defekte Stromversorgungsmodul heraus.

1. Schieben Sie das neue Stromversorgungsmodul in den NAS.

1. Schalten Sie den NAS ein.

10.4 2U Turbo NAS (auß er TS-1279U-RP und TS-EC1279U-RP)

Hinweis: Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgeführt werden.

Befolgen Sie zum Ersetzen eines defekten Netzteils in einem 2U-Turbo-NAS die nachstehenden Schritte.

1. Schalten Sie das NAS aus.

2. Lö sen Sie die Schrauben des defekten Netzteils durch Drehen gegen den Uhrzeigersinn.

1. Trennen Sie das defekte Netzteil.

1. Stecken Sie das neue Netzteil in das NAS ein.

1. Befestigen Sie die Schraube am Netzteil durch Drehen im Uhrzeigersinn.

1. Schalten Sie das NAS ein.

Alarm der redundanten Stromversorgung auf der webbasierten Schnittstelle aktivieren:

Wenn in dem NAS zwei Netzteile installiert und beide mit den Netzanschlüssen verbunden sind, versorgen beide Netzteile das NAS mit Strom (gültig bei 1U- und 2U-Modellen). Sie können den redundanten Stromversorgungsmodus unter „Systemadministration“ >

„Hardware“ aktivieren; dadurch erhalten Sie eine Warnung bei redundanter

Stromversorgung. Das NAS gibt einen Signalton aus und speichert die Fehlermeldungen unter „System Logs“ (Systemprotokolle), wenn das Netzteil getrennt wird oder ausfällt.

Wenn nur ein Netzteil im NAS installiert ist, empfehlen wir Ihnen, diese Option NICHT zu aktivieren.

* Diese Funktion ist standardmäßig deaktiviert.

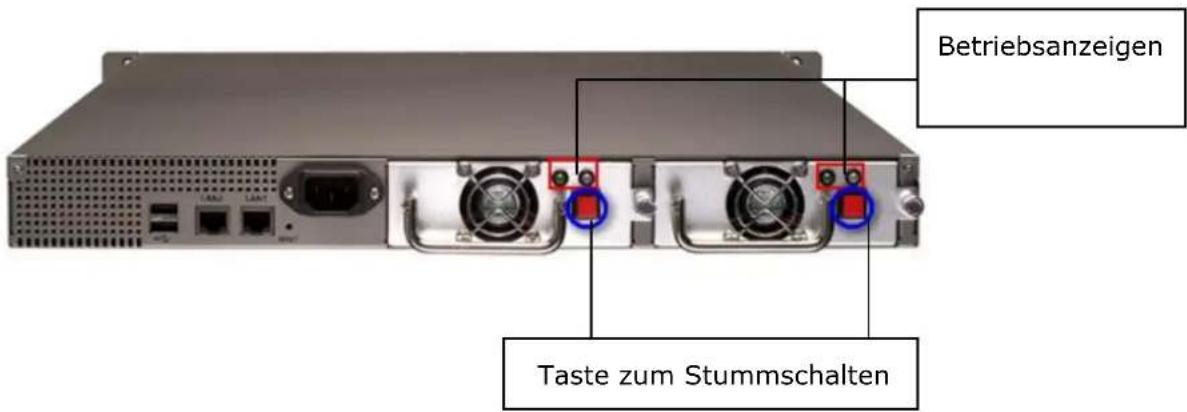

Die folgende Beschreibung bezieht sich nur auf 1U-NAS-Modelle.

(1) Betriebsanzeigen:

- Grü ne Betriebsanzeige (links): Zeigt an, dass sich das Netzteil im normalen Status befindet. - Rote Betriebsanzeige (rechts): Zeigt an, dass sich das Netzteil im nicht normalen Status befindet.

(2) Taste zum Stummschalten des Betriebsalarms:

Wenn ein Fehler des Netzteils erkannt wird, gibt das System zum Warnen des Administrators Signaltöne aus. Mit dieser Taste können Sie den Alarm deaktivieren.

Warnung: Stromschlaggefahr

Die Anschlüsse an der Rückblende (nachstehend markiert) führen Hochspannung. Berühren Sie diese Komponenten zur Vermeidung von Stromschlaggefahr NICHT.

Technische Unterstützung

Hinweise zu technischen Anfragen finden Sie in der Bedienungsanleitung. QNAP bietet darüber hinaus Online-Support und Kundendienst über Instant Messenger an.

Online-Kundendienst: http://www.qnap.com

Forum: http://forum.qnap.com

Technischer Support in den USA und Kanada:

E-Mail: [e-mail]

TEL: [phone]

Anschrift: 168 University Parkway, Pomona CA 91768

Bü rostunden: 08:00 bis 17:00 Uhr (GMT-8 Pacific Time, Montag bis Freitag)

GNU GENERAL PUBLIC LICENSE

Anhang A: Produktü bereinstimmungsklasse

NAS-Modelle	FCC	CE
TS-EC1679U-RP	Klasse A	Klasse A
TS-EC1279U-RP	Klasse A	Klasse A
TS-EC879U-RP	Klasse A	Klasse A
TS-1679U-RP	Klasse A	Klasse A
TS-1279U-RP	Klasse A	Klasse A
TS-1270U-RP	Klasse A	Klasse A
TS-1269U-RP	Klasse A	Klasse A
TS-879U-RP	Klasse A	Klasse A
TS-870U-RP	Klasse A	Klasse A
TS-869U-RP	Klasse A	Klasse A
TS-469U-RP/SP	Klasse A	Klasse A
TS-421U	Klasse A	Klasse A
TS-420U	Klasse A	Klasse A
TS-412U	Klasse A	Klasse A
TS-1079 Pro	Klasse A	Klasse A
TS-879 Pro	Klasse A	Klasse A
TS-870 Pro	Klasse B	Klasse B
TS-869 Pro	Klasse B	Klasse B
TS-670 Pro	Klasse B	Klasse B
TS-669 Pro	Klasse B	Klasse B
TS-569 Pro	Klasse B	Klasse B
TS-470 Pro	Klasse B	Klasse B
TS-469 Pro	Klasse B	Klasse B
TS-269 Pro	Klasse B	Klasse B
TS-421	Klasse B	Klasse B
TS-221	Klasse B	Klasse B
TS-121	Klasse B	Klasse B
TS-870	Klasse B	Klasse B
TS-851	Klasse B	Klasse B
TS-670	Klasse B	Klasse B
TS-651	Klasse B	Klasse B
TS-470	Klasse B	Klasse B
TS-451	Klasse B	Klasse B
TS-420	Klasse B	Klasse B
TS-251	Klasse B	Klasse B
TS-220	Klasse B	Klasse B
TS-120	Klasse B	Klasse B
TS-412P	Klasse B	Klasse B
TS-212P	Klasse B	Klasse B
TS-112P	Klasse B	Klasse B
HS-210	Klasse B	Klasse B
TS-212-E	Klasse B	Klasse B
HS-251	Klasse B	Klasse B
