BEDIENUNGSANLEITUNG SE2419H DELL

Hinweise, Vorsichtshinweise und Warnungen

HINWEIS: Ein HINWEIS zeigt auf wichtige Informationen hin, mithilfe von denen Sie Ihren Computer besser nutzen können.

△ VORSICHT: Ein VORSICHT zeigt auf mögliche Schäden an der Hardware oder den Verlust von Daten hin, wenn die Anweisungen nicht befolgt werden.

⚠️ WARNUNG: Eine WARNUNG weist auf ein mögliches Sach-, Personen- oder Todesrisiko hin.

Copyright © 2018 Dell Inc. oder seine Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können zu den Marken ihrer jeweiligen Eigentümer gehören.

2018 - 09

Rev. A01

Inhalt

Über Ihren Monitor....5

Packungsinhalt 5

Produkteigenschaften 6

kennzeichnendes Merkmal und Steuerelementen ...... 7

Spezifikationen für Monitor 10

Plug and Play-Fähigkeit 18

LCD-Monitorqualität und Pixelpolitik 18

Wartungsrichtlinien 18

Einrichten des Monitors....19

Anschließen des Ständers 19

Verbindung Ihres Monitors 21

Kabel organisieren 22

Entfernung des Ständers 22

Inbetriebnahme Ihres Monitors ......24

Den Monitor einschalten 24

Unter Einsatz der Bedienelemente auf der Vorderseite . 24

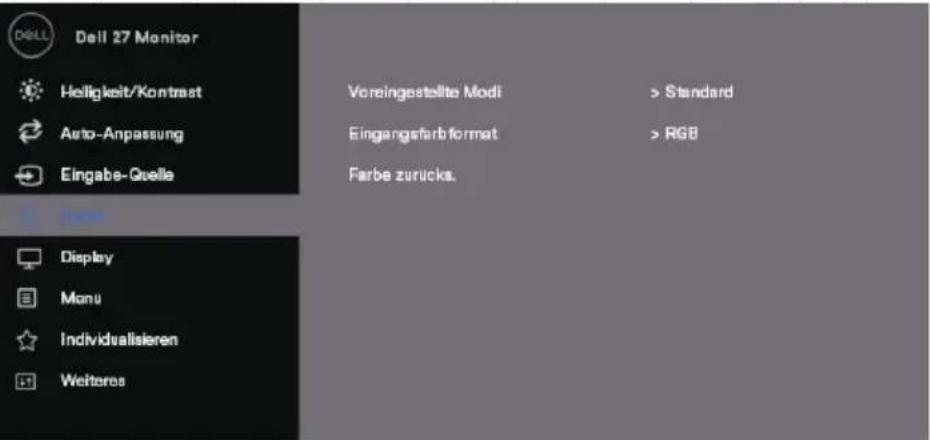

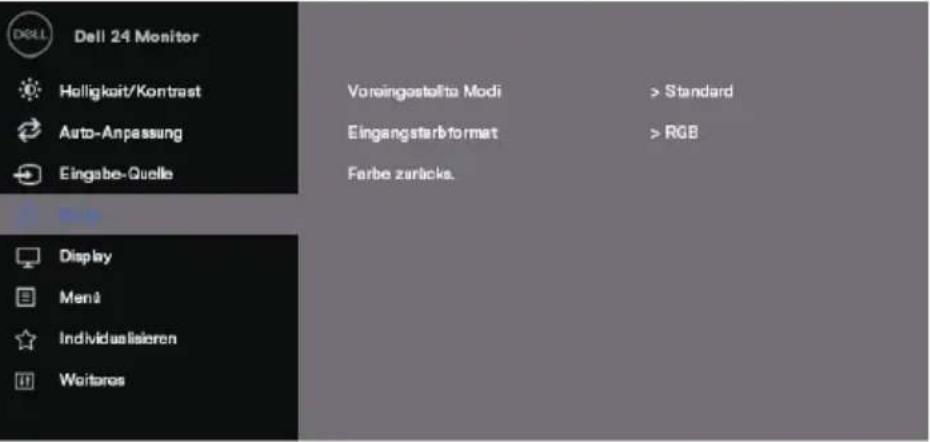

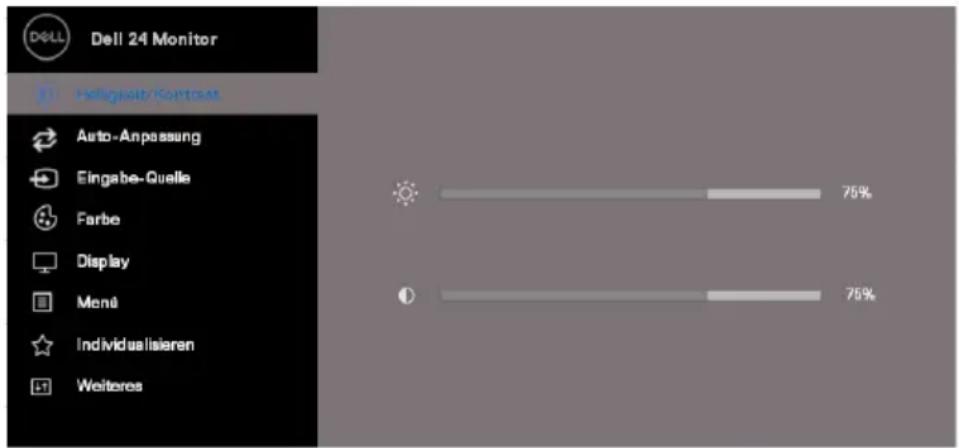

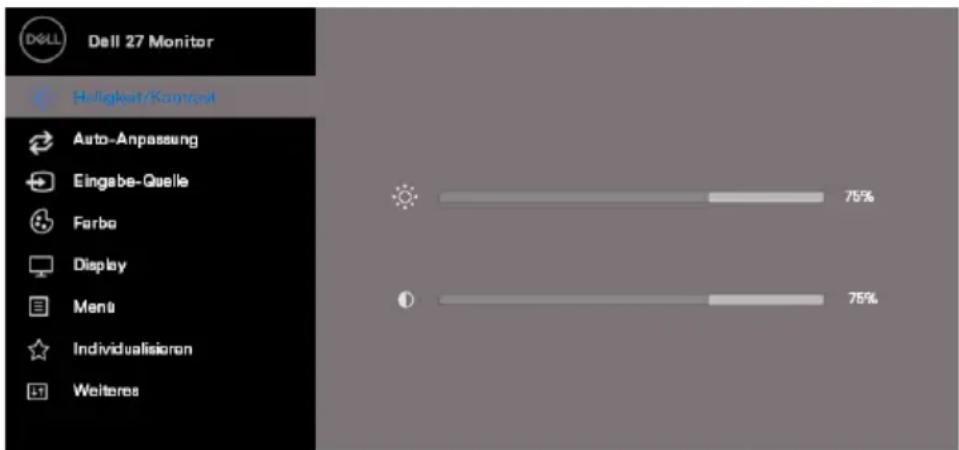

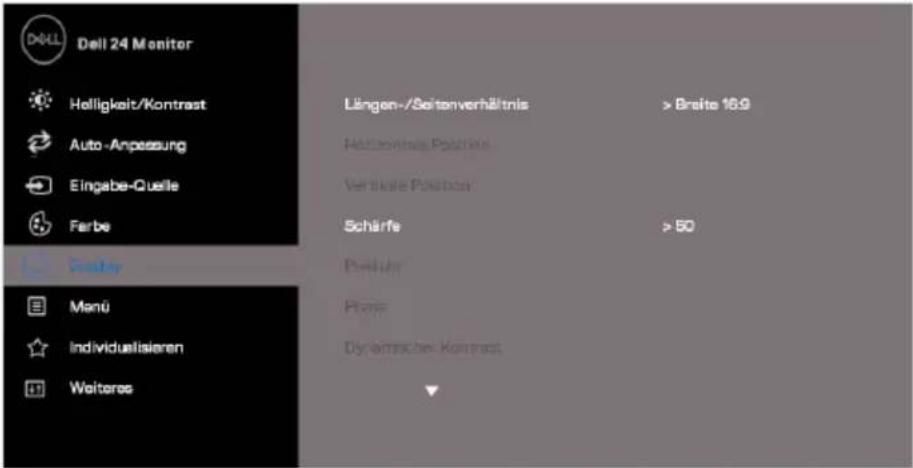

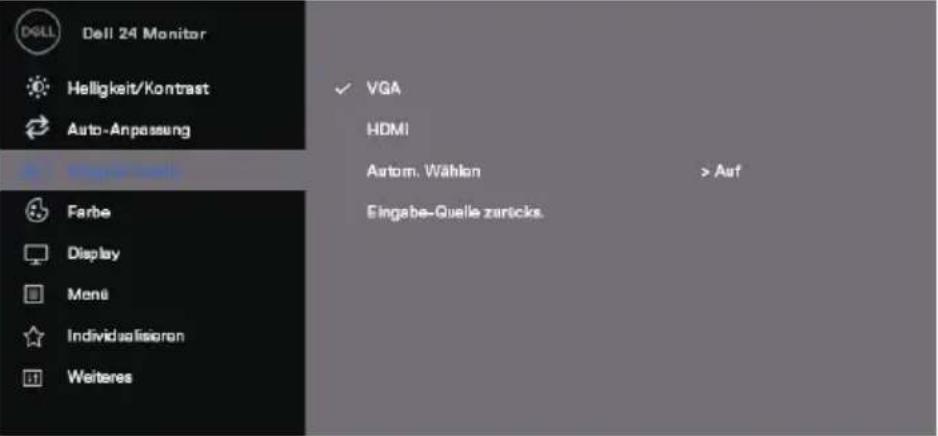

Verwendung des OSD-Menüs (OSD) 26

Einrichten Ihres Monitors 52

Neigung 54

Fehlerbehebung ....55

Selbsttest 55

Integrierte Diagnose 57

Allgemeine Probleme 58

Produktspezifische Probleme 60

Anhang 61

FCC-Hinweise (nur für die USA) und andere Vorschriften 61

Kontaktaufnahme mit Dell 61

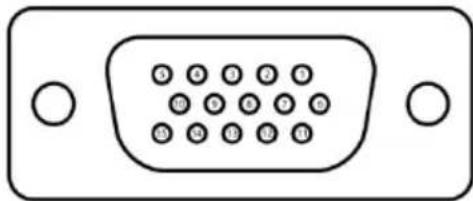

Pinbelegung 62

Packungsinhalt

Ihr Monitor wird mit den in der Tabelle angegebenen Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben und wenden Sie sich an Dell, wenn etwas fehlt.

HINWEIS: Einige Teile sind optional und werden möglicherweise nicht mit Ihrem Monitor geliefert. Einige Funktionen sind in bestimmten Ländern möglicherweise nicht verfügbar.

HINWEIS: Informationen zum Einrichten eines anderen Ständers finden Sie in der mit dem Ständer gelieferten Dokumentation.

	Monitor
	Steigrohr
	Standfuß
	Netzkabel (Varianten je nach Land)
	VGA-Kabel(SE2419H, SE2719H)
	HDMI-Kabel(SE2419HX und SE2719HX)
	Schnelle InstallationsanleitungSicherheits- undZulassungsinformationen

Produkteigenschaften

Der Dell SE2419H / SE2419HX / SE2719H / SE2719HX Flachbildschirm verfügt über eine aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD), antistatische und LED-Hintergrundbeleuchtung. Die Monitorfunktionen umfassen:

SE2419H / SE2419HX : 60,45 cm (23,8 Zoll) Diagonale Sichtbare Anzeige (diagonal gemessen). 1920 x 1080 Auflösung, mit Vollbild unterstützt für niedrigere Auflösungen.

- SE2719H / SE2719HX: 68,58 cm (27 Zoll) Diagonale Sichtbare Anzeige (diagonal gemessen). 1920 x 1080 Auflösung, mit Vollbild unterstützt für niedrigere Auflösungen.

- Weitwinkel von 178 Grad in vertikaler und horizontaler Richtung.

● Hohes dynamisches Kontrastverhältnis (8.000.000: 1).

- HDMI-Konnektivität ermöglicht die einfache Verbindung mit älteren und neuen Systemen.

● Plug and Play-fähig, wenn es von Ihrem Computer unterstützt wird.

- Anpassnung anhand von On-Screen Display (OSD) dienen zur einfachen Einrichtung und Optimierung des Bildschirms.

● 0,5 W Standby-Strom im Schlafmodus.

- Optimierung des Augenkomforts mit einem flackerfreien Bildschirm.

- Mögliche Langzeitwirkungen, wenn die blaue Lichtemission des Monitors Schäden an den Augen verursachen kann, einschließlich Augenermüdung oder digitaler Augenbelastung. Die ComfortView-Funktion kann das vom Monitor ausgestrahlte blaue Licht verringern, um den Augenkomfort zu optimieren.

● Sicherheitsschloss-Steckplatz.

- Arsenfreies Glas und quecksilberfreie Platte.

- BFR/PVC-Reduziert (die Platinen in Ihrem Monitor werden aus BFR/PVC-freien Laminaten hergestellt).

- RoHS-konform.

● Energy Saver-Funktion für Energy Star-Konformität.

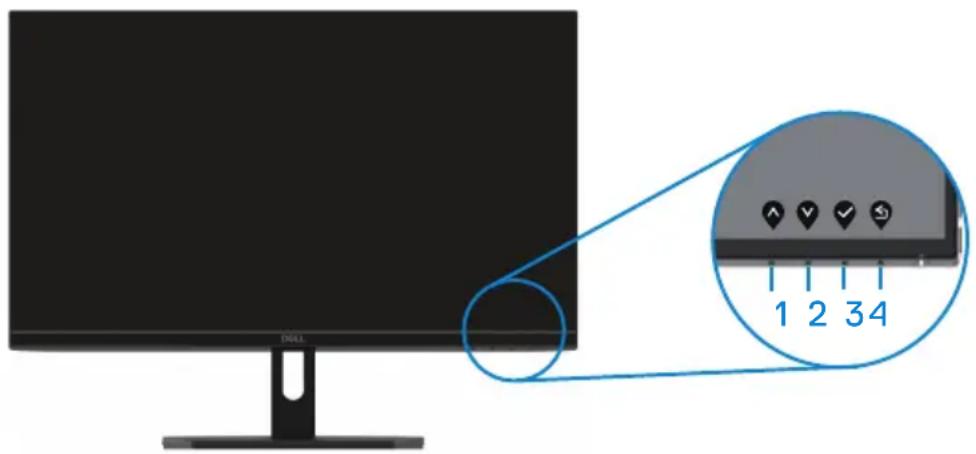

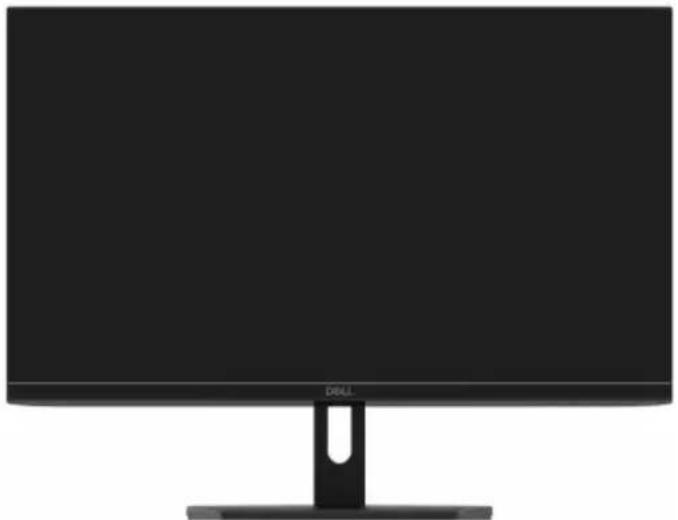

kennzeichnendes Merkmal und Steuerelementen Vorderansicht

Etikett	Beschreibung Anwendung
1 Funktionstasten		Um auf das OSD-Menü zuzugreifen und die Einstellungen bei Bedarf zu ändern. (Weitere Informationen finden Sie unter Verwendung der Frontbedieneinheit)
2	Power On / Off-Taste (mit LED-Anzeige)	Monitor ein- oder auszuschalten.

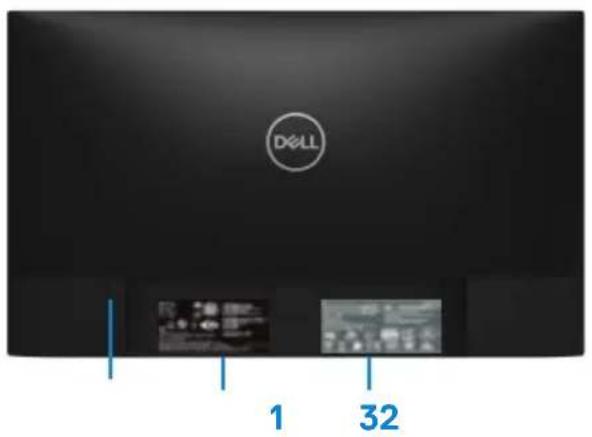

Rückansicht

Ohne Monitorständer Mit Monitorständer

Etikett	Beschreibung Anwendung
1	Sicherheitsschloss-Steckplatz	Zur Sicherung des Monitors mit einem Sicherheitsschloss (separat erhältlich).
2	Regulatorisches Etikett, Barcode, Seriennummer und Service-Tag-Label	Listen Sie die behördlichen Genehmigungen auf. Bitte finden Sie die Informationen auf dem Etikett, wenn Sie sich für technischen Support an Dell wenden müssen. Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardwarekomponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können.
3	Gesetzliche Informationen (eingraviert)	Listen Sie die behördlichen Genehmigungen auf.
4	Kabelmanagement-Steckplatz Das Etikett organisieren.
5	Standfreigabeknopf Lösen Sie den Stand vom Monitor.

Seitenansicht

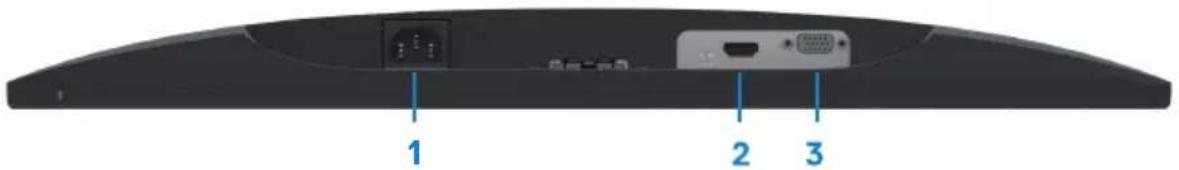

Untenansicht, ohne Monitorständer

1 2 3

SE2419H/SE2419HX/SE2719H/SE2719HX

Etikett	Beschreibung Anwendung
1	Stromanschluss Zum Anschließen des Monitorkabels.
2	HDMI-Eingang	Für den Anschluss an Ihren Computer mit HDMI-Kabel.
3	VGA-Eingang	Für den Anschluss an Ihren Computer mit VGA-Kabel.

Spezifikationen für Monitor

Modell SE2419H/SE2419HX	SE2719H/SE2719HX
Bildschirmtyp Aktive Matrix-TFT LCD
Feldtyp In-Plane Switching
sichtbarer Bereich
Diagonale	604.70 mm (23.81 in.)	686.00 mm (27 in.)
Aktiver Bereich:HorizontalVertikalBereich	527.04 mm (20.75 in.)296.46 mm (11.67 in.)1562.46 cm2(242.15 in.2)	597.89 mm (23.54 in.)336.31 mm (13.24 in.)2010.76 cm2(311.67 in.2)
Pixelabstand 0.2745 mm 0.3114 mm
Pixel pro Zoll (PPI) 92 81
Blickwinkel:VerticalHorizontal	178° (typisch)178° (typisch)
Helligkeit 250 cd/m	2(typisch) 300 cd/m	2(typisch)
Kontrastverhältnis 1.000 bis 1 (typisch)8.000.000 zu 1 (dynamischer Kontrast)
Frontplattenbeschichtung Blendfrei mit 3H Härte
Hintergrundbeleuchtung LED-Edgelight-System
Reaktionszeit (Grau bis Grau):Normaler ModusSchneller Modus	8 ms5 ms
Farbtiefe 16,7 Millionen Farben
Farbskala CIE 1931 (72%)
Dell Display Manager-Kompatibilität	Yes
Konnektivität	Ein VGA-Eingang und ein HDMI 1.4 (HDCP 1.4)-Anschluss mit SE2419H / SE2419HX /SE2719H /SE2719HX
Breite der Frontblende(Kante des Monitors zum aktiven Bereich)	6,2 mm (oben)6,2 mm (links / rechts)20,5 mm (unten)	6,8 mm (oben)6,8 mm (links / rechts)21,1 mm (unten)
Sicherheit	Sicherheitsschloss für Kabelschloss (optional erhältlich)

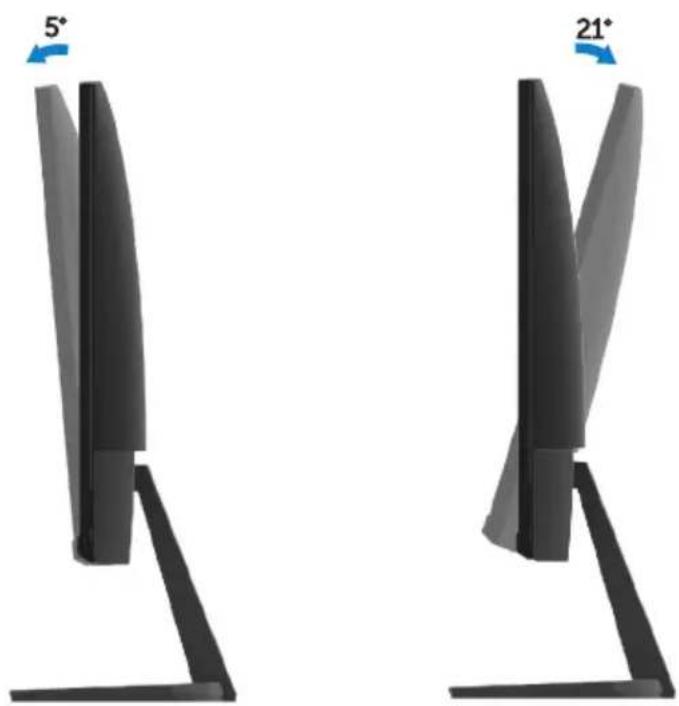

Neigungswinkel	-5° bis 21°

Spezifikationen für Auslösung

Modelll	SE2419H/SE2419HX	SE2719H/SE2719HX
Horizontaler Scanbereich 30 kHz bis 83 kHz (automatisch)
Vertikaler Scanbereich 56 Hz bis 76 Hz (automatisch)
MaximärereingestellteAuflösung	1920 x 1080 bei 60 Hz

Voreingestellte Anzeigeart
SE2419H/SE2419HX/SE2719H/SE2719HX

Anzeigemodus Horizontalfrequenz (kHz)		Vertikalfrequenz (Hz)	Pixeluhr (MHz)	Sync-Polarität (horizontal / vertical)
VESA, 720 x 400	31.5	70.1	28.3	-/+
VESA, 640 x 480	31.5	60.0	25.2	-/-
VESA, 640 x 480	37.5	75.0	31.5	-/-
VESA, 800 x 600	37.9	60.3	40.0	+/+
VESA, 800 x 600	46.9	75.0	49.5	+/+
VESA, 1024 x 768	48.4	60.0	65.0	-/-
VESA, 1024 x 768	60.0	75.0	78.8	+/+
VESA, 1152 x 864	67.5	75.0	108.0	+/+
VESA, 1280 x 1024	64.0	60.0	108.0	+/+
VESA, 1280 x 1024	80.0	75.0	135.0	+/+
VESA, 1600 x 900	60.0	60.0	108.0	+/+
VESA, 1920 x 1080	67.5	60.0	148.5	+/+

Elektronische Spezifikationen

Modell SE2419H/SE2419HX	SE2719H/SE2719HX
Video-Eingangssignale	Analog RGB: 0,7 Volt ± 5%,75 Ohm EingangsimpedanzHDMI 1.4 (HDCP 1.4),600mV für jede differentielleLeitung, 100 OhmEingangsimpedanz prodifferentiellem Paar
SynchronisationEingangssignale	Separate horizontaleund vertikale Synchronisation,polaritätsfreier TTL-Pegel,SOG (Composite SYNC auf grün)
Eingangsspannung /Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1,5 A
Einschaltstrom 30A (120 V AC-Eingang)60A (240V AC Eingang)

Physikalische Eigenschaften

Modell SE2419H/SE2419HX
	SE2719H/SE2719HX
Signalkabeltyp: Analog Digital	D-Sub (VGA), 15 pins; HDMI, 19 pins
Abmessunge(mit Ständer):	SE2419H/SE2419HX	SE2719H/SE2719HX
Höhe	413.6 mm (16.28 in.)	454.2 mm (17.88 in.)
Breite	539.4 mm (21.24 in.)	611.5 mm (24.07 in.)
Tiefe	152.8 mm (6.02 in.)	186.8 mm (7.35 in.)
Abmessungen (ohne Ständer):	SE2419H/SE2419HX	SE2719H/SE2719HX
Höhe	323.1 mm (12.72 in.)	364.2 mm (14.34 in.)
Breite	539.4 mm (21.24 in.)	611.5 mm (24.07 in.)
Tiefe	46.4 mm (1.83 in.)	46.4 mm (1.83 in.)
Standmaße:	SE2419H / SE2419HX	SE2719H / SE2719HX
Höhe	171.6 mm (6.76 in.)	176.7 mm (6.96 in.)
Breite	249.0 mm (9.80 in.)	257.2 mm (10.13 in.)
Tiefe	152.8 mm (6.02 in.)	186.8 mm (7.35 in.)
Gewicht:	SE2419H/SE2419HX	SE2719H / SE2719HX
Mit Verpackungund Kabeln	5.59 kg (12.32 lb)egat 309 kg (8.62 Mb)	7.14 kg (15.74 lb)5.09 kg (11.22 lb)
Ohne Stativ undKabel	3.13 kg (6.90 lb)	4.24 kg (9.35 lb)
Gewicht derStandmontage	0.52 kg (1.15 lb)	0.59 kg (1.30 lb)

Umwelteigenschaften

Modell	SE2419H/SE2419HX	SE2719H/SE2719HX
Temperatur:
Operating	0°C to 40°C (32°F to 104°F)
BeiAußerbetriebnahme:LagerungVersand	-20°C to 60°C (-4°F to 140°F)-20°C to 60°C (-4°F to 140°F)
Feuchtigkeit:
Betriebs	10% to 80%(nicht kondensierend)
BeiAußerbetriebnahme:LagerungVersand	5% to 90% (nicht kondensierend)5% to 90% (nicht kondensierend)
Höhe:
Betrieb (maximal)	5,000 m (16,400 ft)
Nicht in Betrieb(maximal)	12,192 m (40,000 ft)
Wärmeableitung	75,1 BTU / Stunde (maximal)58,0 BTU / Stunde (typisch)	99,0 BTU / Stunde(maximal)78,5 BTU / Stunde (typisch)

Energieverwaltungsmodi

Wenn auf Ihrem Computer VESAs DPM-kompatible Grafikkarten oder Software installiert sind, kann der Monitor den Stromverbrauch automatisch reduzieren, wenn er nicht verwendet wird. Dies wird als Energiesparmodus * bezeichnet. Wenn der Computer Eingaben von der Tastatur, Maus oder anderen Eingabegeräten erkennt, wird der Monitor automatisch wieder in Funktion treten. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.

* Ein Nullverbrauch im ausgeschalteten Zustand kann nur erreicht werden, indem das Netzkabel vom Monitor getrennt wird.

SE2419H/SE2419HX

VESA-Modi Horizontale Synchronisierung	Vertikale Synchronisation	Video Stromanzeige	Energieverbrauch
Normale Operation	Aktiv Aktiv Aktiv Weiß 22 W			(maximal)17 W(typisch)
Aktiv-Aus-Modus	Inaktiv Inaktiv	Ausgebl	endet	Weiß(leuchtend)	weniger als0,5 W
Ausschalten	-	-	-	aus	weniger als0,3 W

Energy star	Energieverbrauch
P_ON	17.1 W
E_TEC	54.15 kWh

SE2719H/SE2719HX

VESA-Modi Horizontale Synchronisierung	Vertikale Synchronisation	Video Kraftmesser Energieverbrauch
Normale Operation	Aktiv Aktiv Aktiv Weiß 29 W			(maximal)23 W(typisch)
Aktiv-Aus-Modus	Inaktiv Inaktiv Ausgebl	endet	Weiß(leuchtend)	weniger als0,5 W
Ausschalten - - - aus weniger als				0,3 W

Energy star Energieverbrauch
P_ON 20.3 W
E_TEC	64.05 kWh

HINWEIS:

P_ON : Stromverbrauch im Betriebsmodus, wie es in Energy Star definiert wird.

E_TEC : Gesamtenergieverbrauch in kWh nach Energy Star.

Dieses Dokument dient ausschließlich zum Informationszwecken und spiegelt die Laborleistung wider. Je nach der von Ihnen bestellten Software, Komponenten und Peripheriegeräten kann Ihr Produkt Weiteres funktionieren und ist nicht verpflichtet, diese Informationen zu aktualisieren. Dementsprechend sollte sich der Kunde nicht auf diese Informationen verlassen, um Entscheidungen über elektrische Toleranzen oder auf andere Weise zu treffen. Eine Garantie für die Richtigkeit oder Vollständigkeit wird nicht übernommen.

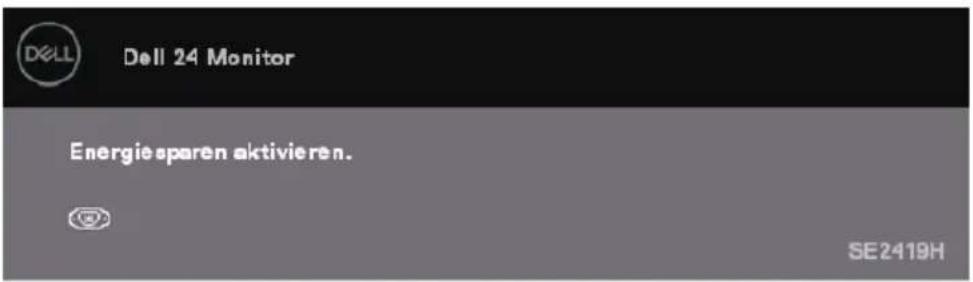

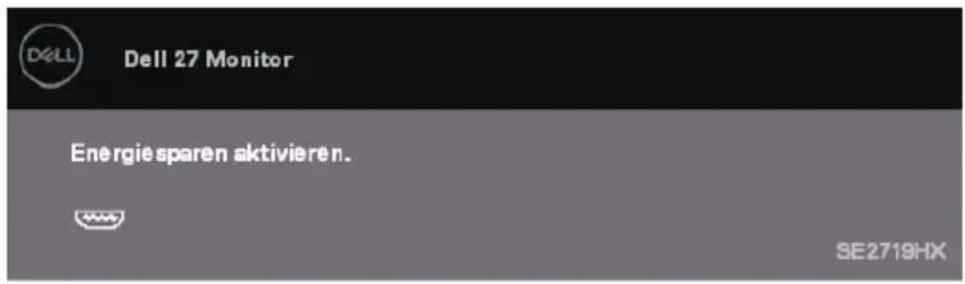

Das OSD funktioniert nur im normalen Betriebsmodus. Wenn im Aktiv-Aus-Modus eine beliebige Taste gedrückt wird, wird eine der folgenden Meldungen angezeigt:

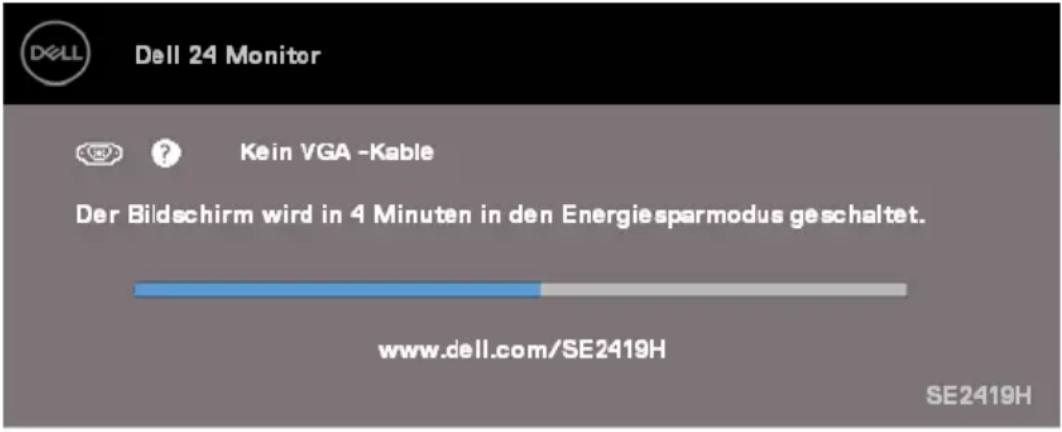

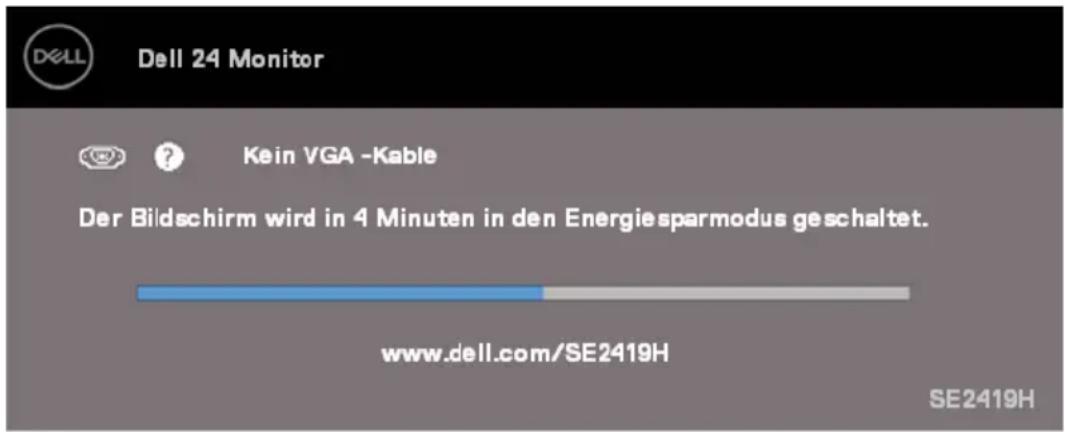

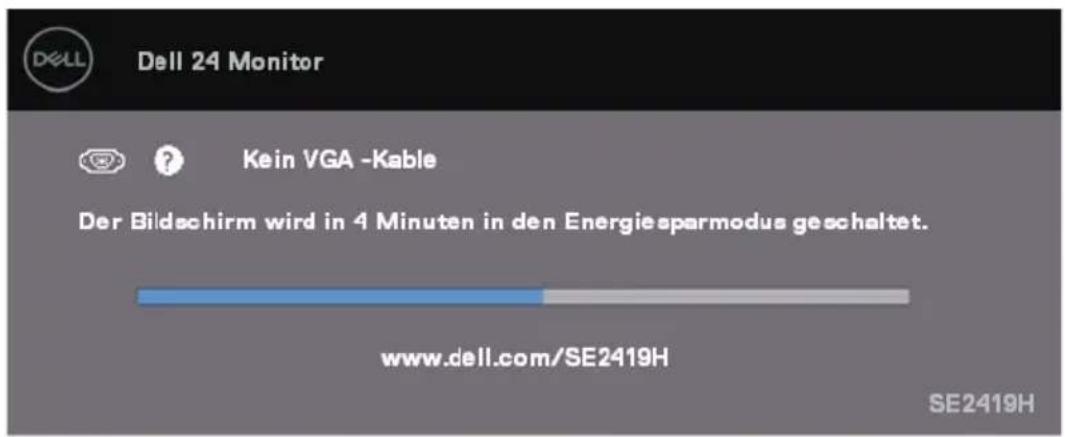

SE2419H

Dell 24 Monitor Kein VGA -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419H SE2419H

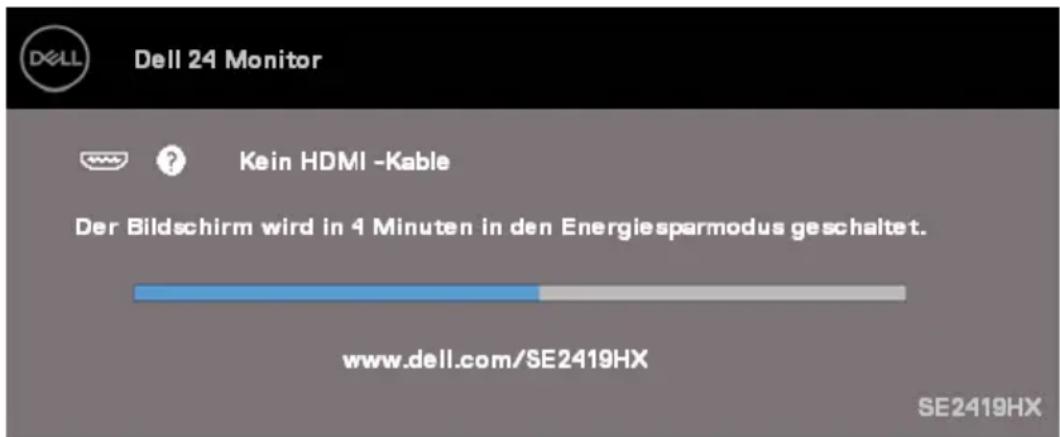

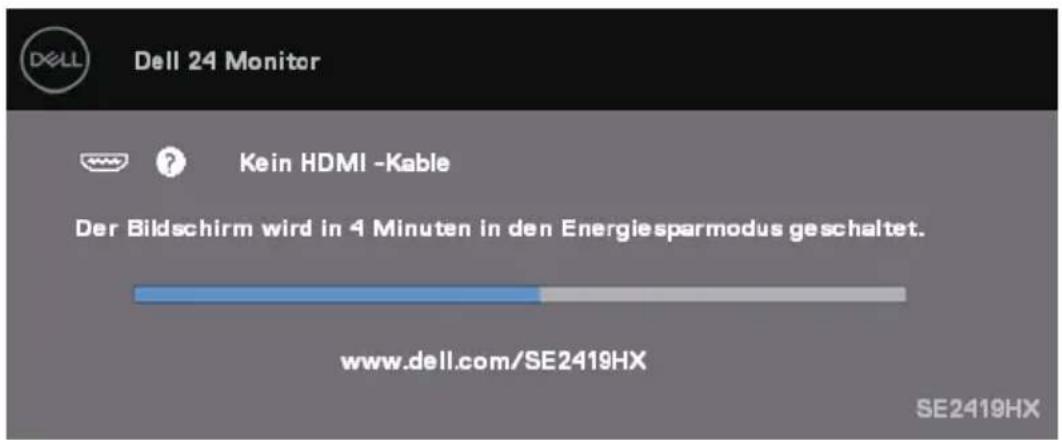

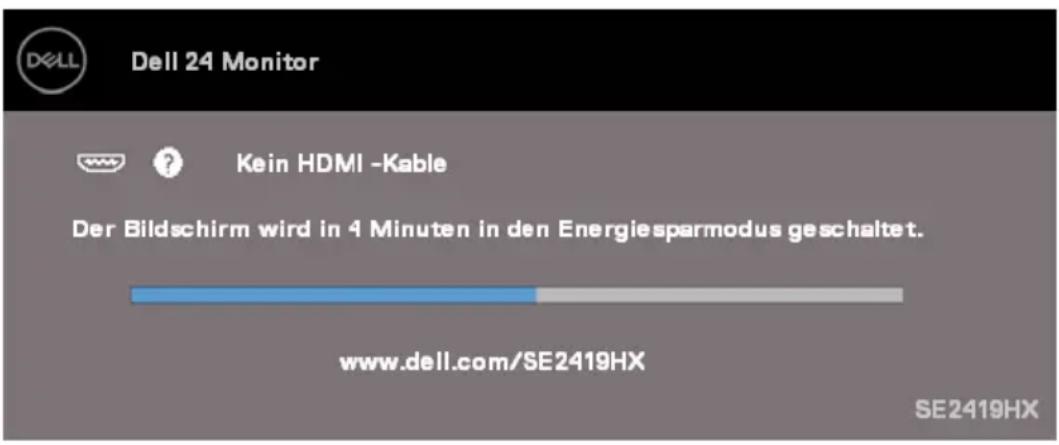

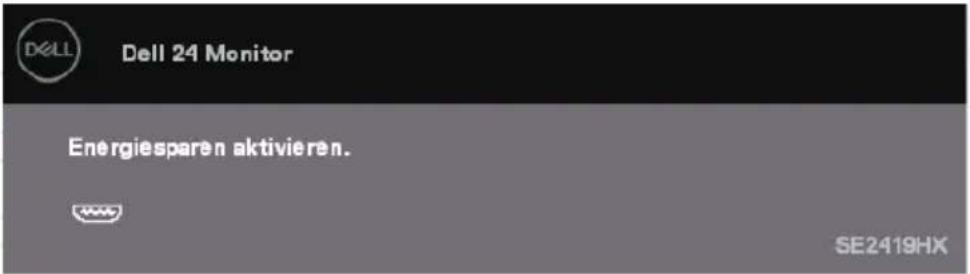

SE2419HX

Dell 24 Monitor Kein HDMI -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419HX SE2419HX

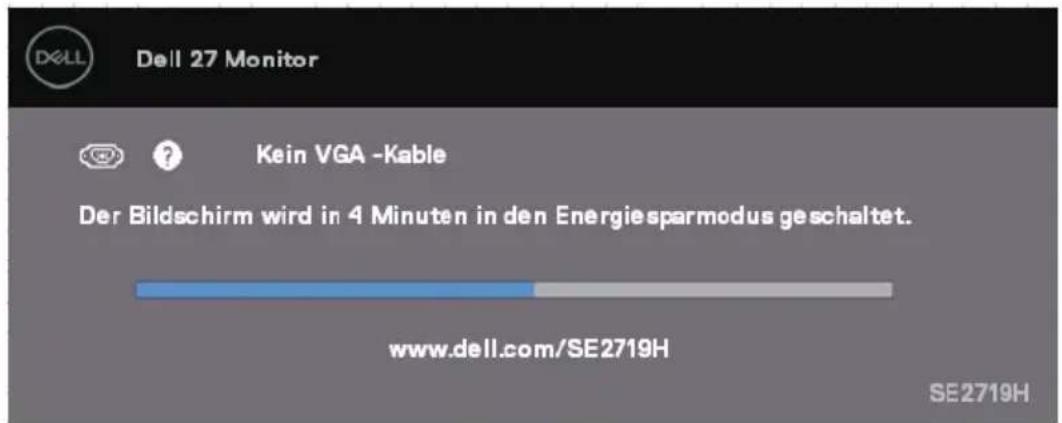

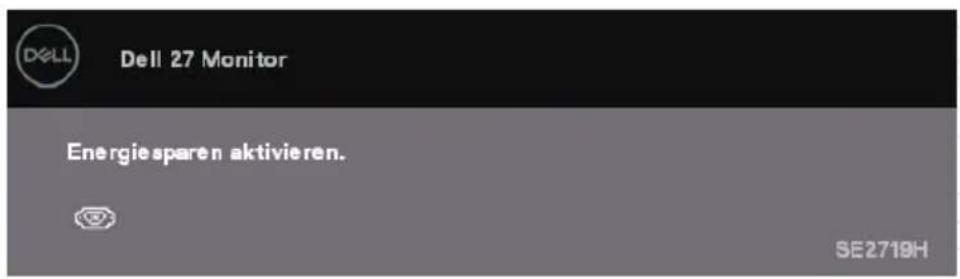

SE2719H

Dell 27 Monitor

Kein VGA -Kable

Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.

Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.

www.dell.com/SE2719HX

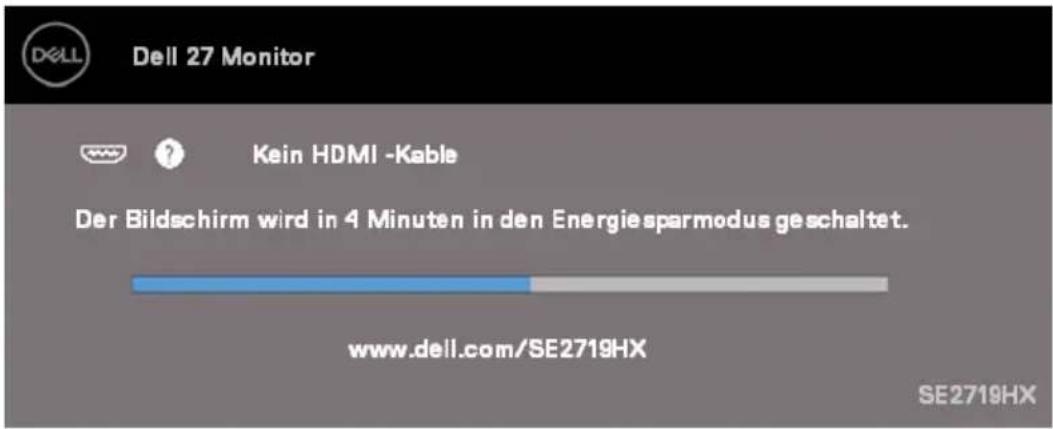

SE2719HX

Aktivieren Sie den Computer und den Monitor, um auf das OSD zuzugreifen.

HINWEIS: Dieser Monitor ist ENERGY STAR-zertifiziert.

Plug and Play-Fähigkeit

Sie können den Monitor in jedem Plug & Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch seine erweiterten Display-Identifikationsdaten (EDID) unter Verwendung von Display Data Channel (DDC) - Protokollen zur Verfügung, so dass das System sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch, Sie können bei Bedarf verschiedene Einstellungen auswählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Inbetriebnahme Ihres Monitors.

LCD-Monitorqualität und Pixelpolitik

Während des LCD-Monitor-Herstellungsprozesses ist es normal, dass ein oder mehrere Pixel in einem unveränderlichen Zustand festgesetzt werden, die schwer zu sehen sind und die Anzeigequalität oder Verwendbarkeit nicht beeinträchtigen. Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell Kundendienst-Website unter www.dell.com/Support/monitors.

Wartungsrichtlinien

Reinigung Ihres Monitors

WARNUNG: Bevor Sie den Monitor reinigen, ziehen Sie das Netzkabel des Monitors aus der Steckdose.

VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

Befolgen Sie beim Auspacken, Reinigen oder Behandeln Ihres Monitors die Anweisungen in der folgenden Liste.

• Um Ihren Bildschirm zu reinigen, feuchten Sie ein weiches, sauberes Tuch leicht mit Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für die antistatische Beschichtung geeignete Lösung. Verwenden Sie kein Benzol, Verdünner, Ammoniak, Scheuermittel oder Druckluft.
• Verwenden Sie ein leicht angefeuchtetes Tuch zur Reinigung des Monitors. Vermeiden Sie Verwendung von Reinigungsmittel jeglicher Art, da einige Reinigungsmittel einen milchigen Film auf dem Monitor hinterlassen.
• Wenn Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie es mit einem Tuch ab.
• Behandeln Sie Ihren Monitor vorsichtig, da der schwarze Monitor zerkratzt werden kann
• Verwenden Sie einen dynamisch wechselnden Bildschirmschoner und schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden, um die bestmögliche Bildqualität auf Ihrem Monitor zu gewährleisten.

Anschließen des Ständers

HINWEIS: Der Ständer ist nicht angebracht, wenn der Monitor ab Werk geliefert wird.

HINWEIS: Das folgende Verfahren ist für den Ständer auszuführen, der mit Ihrem Monitor geliefert wird.

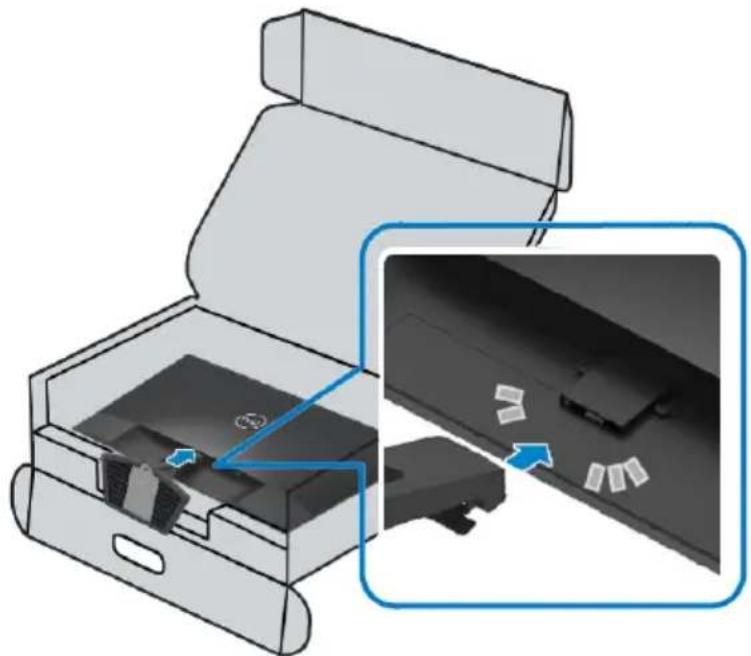

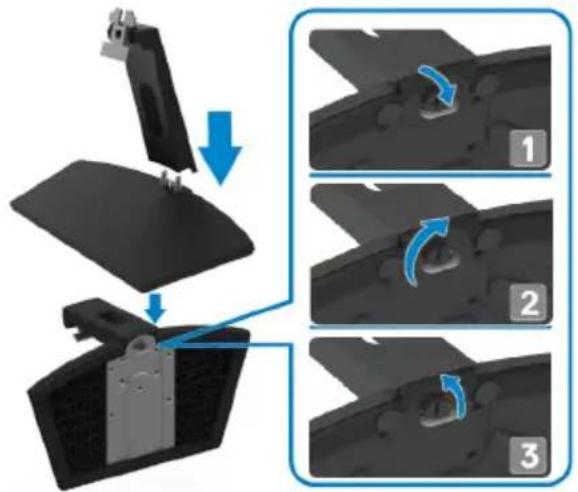

So befestigen Sie den Monitorständer:

1. Verbinden Sie das Standrohr mit dem Standfuß und ziehen Sie dann die Schraube am Standfuß fest.

1. Richten Sie die Halterung des Ständers an den Rillen auf der Rückseite des Monitors aus.

1. Schieben Sie die Ständerbaugruppe, bis sie in der Position einrastet ist.

Verbindung Ihres Monitors

WARNUNG: Bevor Sie mit den Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitsanweisungen.

HINWEIS: Verbinden Sie nicht alle Kabel gleichzeitig an den Computer. Es wird empfohlen, die Kabel durch den Kabelverwaltungsschlitz zu führen, bevor Sie sie an den Monitor anschließen.

So verbinden Sie Ihren Monitor mit dem Computer:

1. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
2. Schließen Sie das VGA-, HDMI-Kabel von Ihrem Monitor an den Computer an.

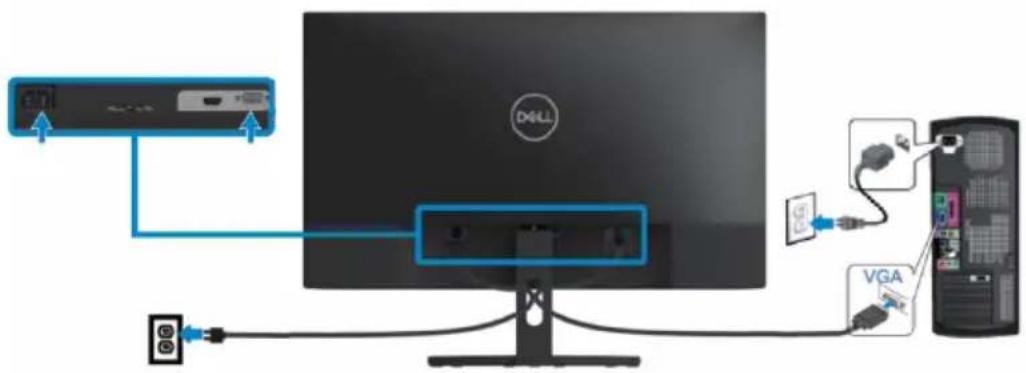

VGA-Kabel anschließen

HDMI-Kabel anschließen

DOLL HDMI

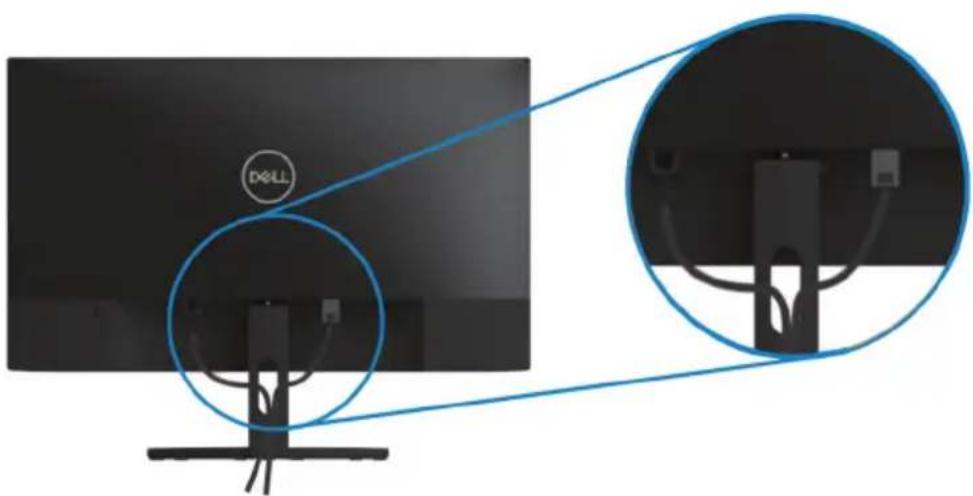

Kabel organisieren

Mithilfe von dem Kabelverwaltungsschlitz lassen die an den Monitor angeschlossenen Kabel verlegen.

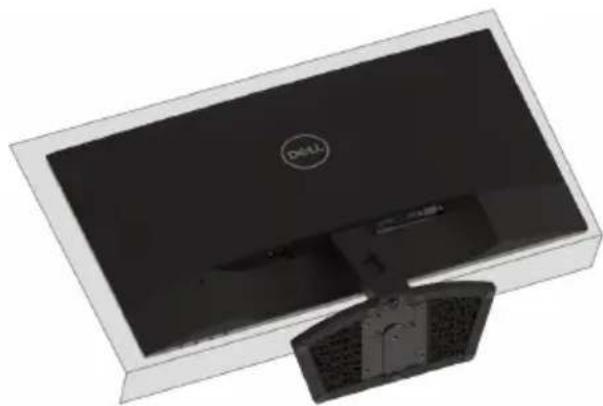

Entfernung des Ständers

HINWEIS: Um Kratzer auf dem Bildschirm bei Entfernung des Ständers zu vermeiden, stellen Sie sicher, dass der Monitor auf einer weichen und sauberen Oberfläche stehen bleibt.

HINWEIS: Das folgende Verfahren ist für den Ständer auszuführen, der mit Ihrem Monitor geliefert wird.

Um den Ständer zu entfernen:

1. Stellen Sie den Monitor auf ein weiches Tuch oder Polster auf dem Schreibtisch.

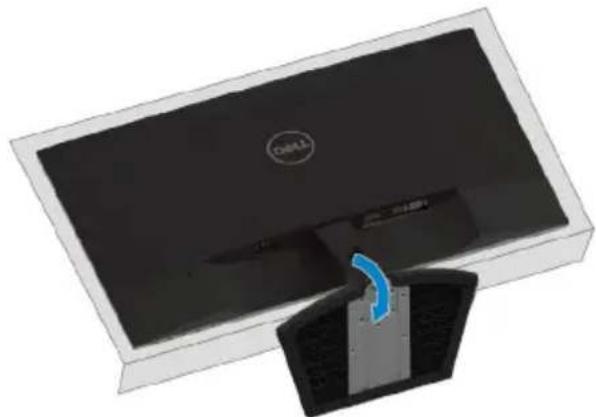

1. Kippen Sie den Ständer nach unten, um auf den Freigabeknopf zugänglich zu machen.

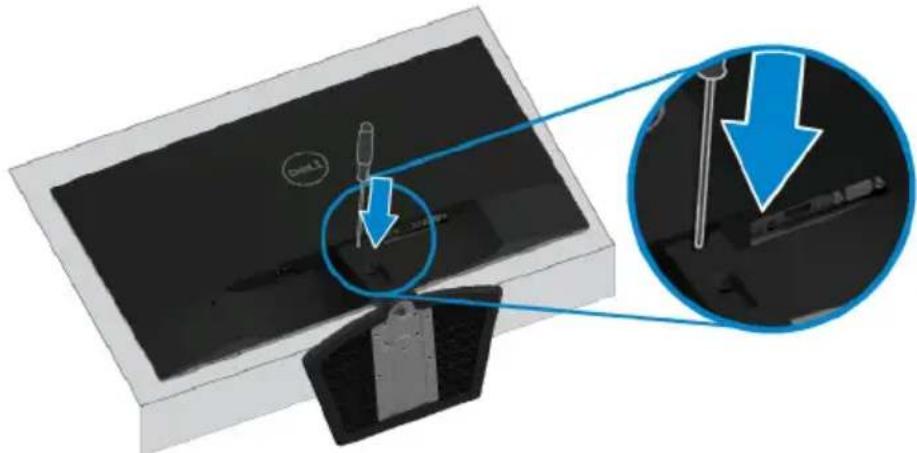

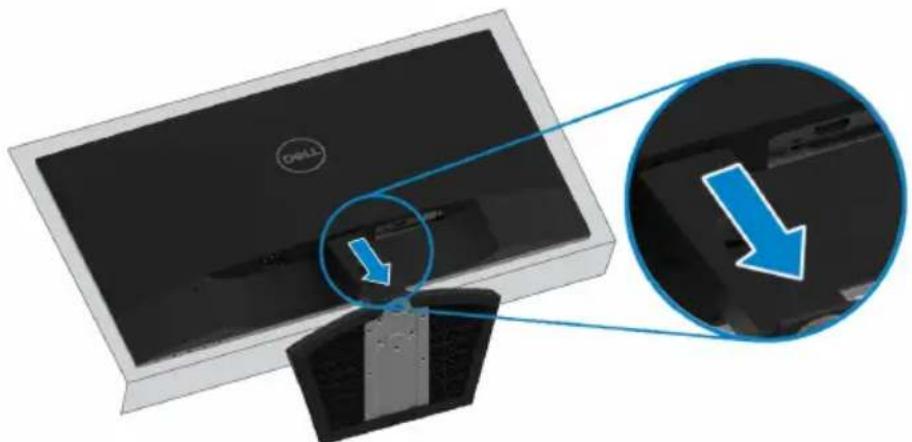

1. Drücken Sie mit einem langen Schraubendreher auf die Entriegelungstaste.

1. Während Sie die Entriegelungstaste gedrückt halten, ziehen Sie den Standfuß heraus.

CHILL

Inbetriebnahme Ihres Monitors

Den Monitor einschalten

Drücken Sie die Taste zum den Monitor einzuschalten.

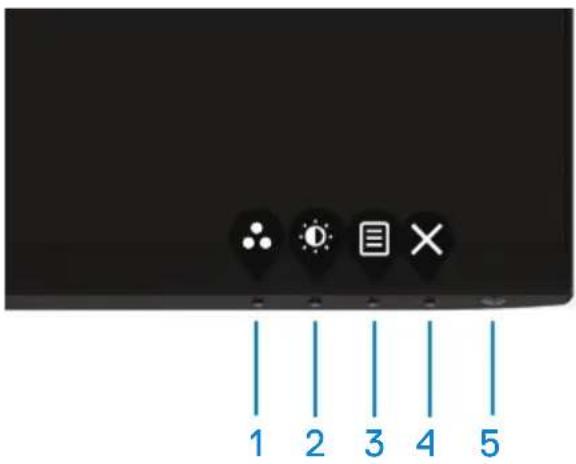

Unter Einsatz der Bedienelemente auf der Vorderseite

Verwenden Sie die Steuertasten am unteren Rand des Monitors, um das angezeigte Bild einzustellen.

1 2 3 4 5

Die folgende Tabelle beschreibt die Steuerschaltflächen:

Steuertasten Beschreibung
1		Verwenden Sie diese Taste, um eine Liste von voreingestellten Modi hervorzurufen.
	Voreinstellungsmodus
2		Für den direkten Zugriff auf das Menü Helligkeit und Kontrast.
	Helligkeit/Kontrast
3	Menü	So starten Sie das OSD-Menü (OSD) oder rufen die Liste der Optionen eines Menüelements auf. Weitere Informationen Zugriff auf das OSD-Menü.
4	Exit	Zum Beenden oder Zurückkehren zum OSD-Hauptmenü.
5	Ein- / Ausschalter (mit Power-Status-LED)	Um den Monitor ein- oder auszuschalten.Ein durchgehend weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Energiesparmodus befindet.

OSD-Steuerelemente

Die Tasten an der unteren Kante des Monitors sorgt für Einstellung des Bildes.

1 2 3 4

Steuertasten Beschreibung
1		Verwenden Sie die Aufwärts-Taste, um Werte zu erhöhen oder in einem Menü nach oben zu versetzen.
	Up
2		Verwenden Sie die Abwärts-Taste, um Werte zu verringern oder in einem Menü nach unten zu versetzen.
	Down
3		Verwenden Sie die OK-Taste, um Ihre Auswahl in einem Menü zu bestätigen
	OK
4		Verwenden Sie die Zurück-Taste, um zum vorherigen Menü zurückzukehren.
	Back

Verwendung des OSD-Menüs (OSD) Zugriff auf das OSD-Menü

HINWEIS: Änderungen, die Sie vorgenommen haben, werden automatisch gespeichert, wenn Sie zu einem anderen Menü wechseln, das OSD-Menü verlassen oder warten, bis das OSD-Menü automatisch geschlossen wird.

1. Drücken Sie die Taste 🔑, um das OSD-Hauptmenü anzuzeigen. Hauptmenü für VGA-Eingang

1. Drücken Sie die Tasten und, um zwischen den Einstellungsoptionen zu wechseln. Wenn Sie von einem Symbol zu einem anderen wechseln, wird der Anzeigeoption Name hervorgehoben.
2. Drücken Sie die Taste > einmal, um die markierte Option zu aktivieren.
3. Drücken Sie die Tast 🔗 und 🔘, um den gewünschten Parameter auszuwählen.
4. Drücken Sie demnächst die Tast und verwenden Sie dann die Tasten und entsprechend den Anzeigen, im Menü Ihre Änderungen vorzunehmen.
5. Wählen Sie die Schaltfläche, um zum Hau ptmenü zurückzukehren.

Icon	Menü und Untermenüs	Beschreibung
	Helligkeit/Kontrast	Anhand von dieser Option ist die Helligkeits- oder Kontrasteinstellungen einzustellen.[BX53][SK76][SD5D][SD23][MEN][Hetergelt/Kontrast][ZWBH][ZTCH]
	Helligkeit	Die Helligkeit passt Leuchtdichte der Hintergrundbeleuchtung an.Drücken Sie die Taste, zum die Helligkeit zu erhöhen, und drücken Sie die Taste, zum die Helligkeit zu verringern (min. 0; max. 100).HINWEIS: Die manuelle Einstellung der Helligkeit ist deaktiviert, wenn der dynamische Kontrast eingeschaltet ist.
	Kontrast	Stellen Sie zunächst die Helligkeit und dann den Kontrast nur ein, wenn eine weitere Anpassung erforderlich ist.Drücken Sie die Taste, um den Kontrast zu erhöhen, und drücken Sie die Taste, um den Kontrast zu verringern (min. 0; max. 100).Die Kontrastfunktion passt den Grad der Differenz zwischen Dunkelheit und Helligkeit auf dem Bildschirm an.
	Auto-Anpassung	Verwenden Sie diese Option, um das automatische Einstellung zu aktivieren und das Menü anzupassen.
			Aufdrücken, um die Anzeige automatisch anpassen zu less
			Aufdrücken, um die Anzeige automatisch anpassen zu less
		Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor automatisch an die aktuelle Eingabe anpasst:
		Autoeinstellung Wird Vorgenommen...
		Auto Adjust ermöglicht es dem Monitor, sich automatisch an das eingehende Videosignal anzupassen. Nachdem Sie die Auto-Anpassung vorgenommen haben, können Sie Ihren Monitor weiter unter Verwendung von Optionen Pixeluhr (Grob) und Phase (Fein) optimieren.HINWEIS: Die Auto-Anpassung erfolgt nicht, wenn Sie die Taste drücken, während keine aktiven Videoeingangssignale oder angeschlossenen Kabel vorhanden sind. Diese Option ist nur verfügbar, wenn Sie den analogen Anschluss (VGA) verwenden.
	Eingabe-Quelle	Verwenden Sie das Eingangsquellenmenü, um zwischen den verschiedenen Videosignalen zu wechseln, die möglicherweise an Ihren Monitor angeschlossen sind.
		SE2419H / SE2419HX: Ein VGA- und ein HDMI-Eingang
		SE2719H / SE2719HX: ein VGA- und ein HDMI-Eingang
	VGA	Wählen Sie die VGA-Eingangsquelle durch Klick auf, wenn Sie den VGA-Eingang verwenden.
	HDMI	Klicken Sie auf ,um die HDMI-Eingangsquelle auszuwählen, wenn Sie den HDMI-Eingang verwenden.
	Autoselect	Wählen Sie Auto Select, um nach verfügbaren Eingangssignalen zu suchen.
	Rücksetzein gang	Wählen Sie diese Option, um die StandardEingabe-Quelle wiederherzustellen.

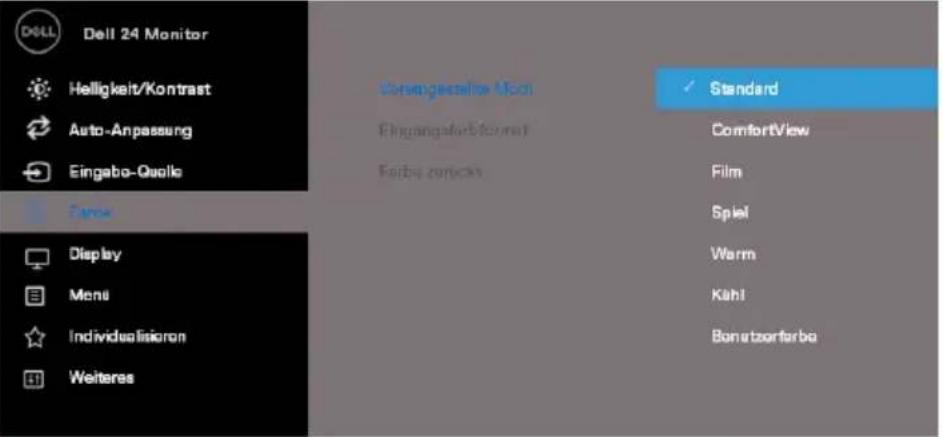

	Farbe	Verwenden Sie die Farbe, um den Farbeinstellungsmodus einzustellen.

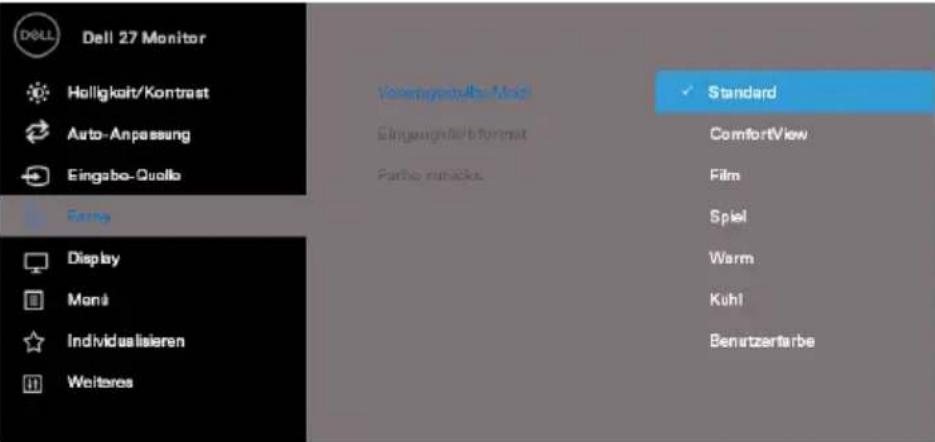

	Voreingestell te Modi	Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, ComfortView, Film, Spiel, Warm, Cool oder Benutzerdefinierte Farbe aus der Liste auswählen.Standard: stellt die Standardfarbeinstellungen des Monitors wieder her. Dies ist der Standardvoreinstellungsmodus.ComfortView:verringert das vom Bildschirm emittierte blaue Licht, um die Ihre Augen angenehmer zu machen.HINWEIS: Um das Risiko von Augenbelastungen und Nacken- / Arm- / Rücken- / Schulterschmerzen für längere Zeit zu reduzieren, empfehlen wir Ihnen:Stellen Sie den Bildschirm ca. 20 ~ 28 Zoll (50 ~ 70 cm) von Ihren Augen entfernt auf.Blinzeln Sie häufig, um Ihre Augen befeuchtet oder zu geschmiert zu halten.Machen Sie alle zwei Stunden regelmäßige 20-minütige Pausen.Schauen Sie sich in den Pausen nicht Ihrem Monitor an und schauen Sie mindestens 20 Sekunden lang auf ein entferntes Objekt in 20 Fuß Entfernung.Machen Sie Streckübungen, um in den Pausen Verspannungen im Nacken / Arm / Rücken / Schultern zu lösen.Film: passen die Farben sich an, die ideal für Filme sind.Spiel: passen die Farben sich an, die ideal für die meisten Spieleapplikationen.Warm: erhöht die Farbtemperatur. Der Bildschirm erscheint wärmer mit einem roten / gelben Farbe.Kühl: verringert die Farbtemperatur. Der Bildschirm erscheint kühler mit einem blauen Farbe.Benutzerdefinierte Farbe: ermöglicht die manuelle Anpassung der Farbeinstellungen.Drücken Sie die Tasten und um die drei Farben (R, G, B) einzustellen und einen eigenen voreingestellten Farbmodus zu erstellen.
	Eingangsfarb formatFarbe	ermöglicht Ihnen, den Videoeingabemodus auf folgendes einzustellen:RGB: Diese Option kommt zum Einsatz, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist.YPbPr: Diese Option kommt zum Einsatz, wenn Ihr DVD-Player nur die YPbPr-Ausgabe unterstützt.Diese Funktion sorgt dafür, dass die Farbe des Videobildes auf grün oder violett verschieben wird. Dies wird für Einstellung der gewünschten Hautfarbe verwendet. Verwenden Sie ▲ oder ▼, um die Farbe von 0 bis 100 einzustellen.Drücken Sie ▲ um die grünen Farbe des Videobilds zu erhöhen.Drücken Sie ▼, um die violetten Farbe des Videobilds zu verringern.HINWEIS: Die Farbeeinstellung ist nur verfügbar, wenn Sie den Film- oder Spiel-Voreinstellungsmodus wählen.
	Sättigung Diese	Funktion dient dazum, dass die Farbsättigung des Videobilds sich gut anpasst. Verwenden Sie ▲ oder ▼, um die Sättigung von 0 bis 100 einzustellen.Drücken Sie ▲, um die monochrome Darstellung des Videobilds zu erhöhen.Drücken Sie, um das bunte Erscheinungsbild des Videobilds zu verringern.HINWEIS: Die Sättigungseinstellung ist nur verfügbar, wenn Sie Film- oder Spiel-Voreinstellungsmodus wählen.
	Farbe zurücksetzen	Setzen Sie die Farbeinstellungen Ihres Monitors auf die Werkseinstellungen zurück.

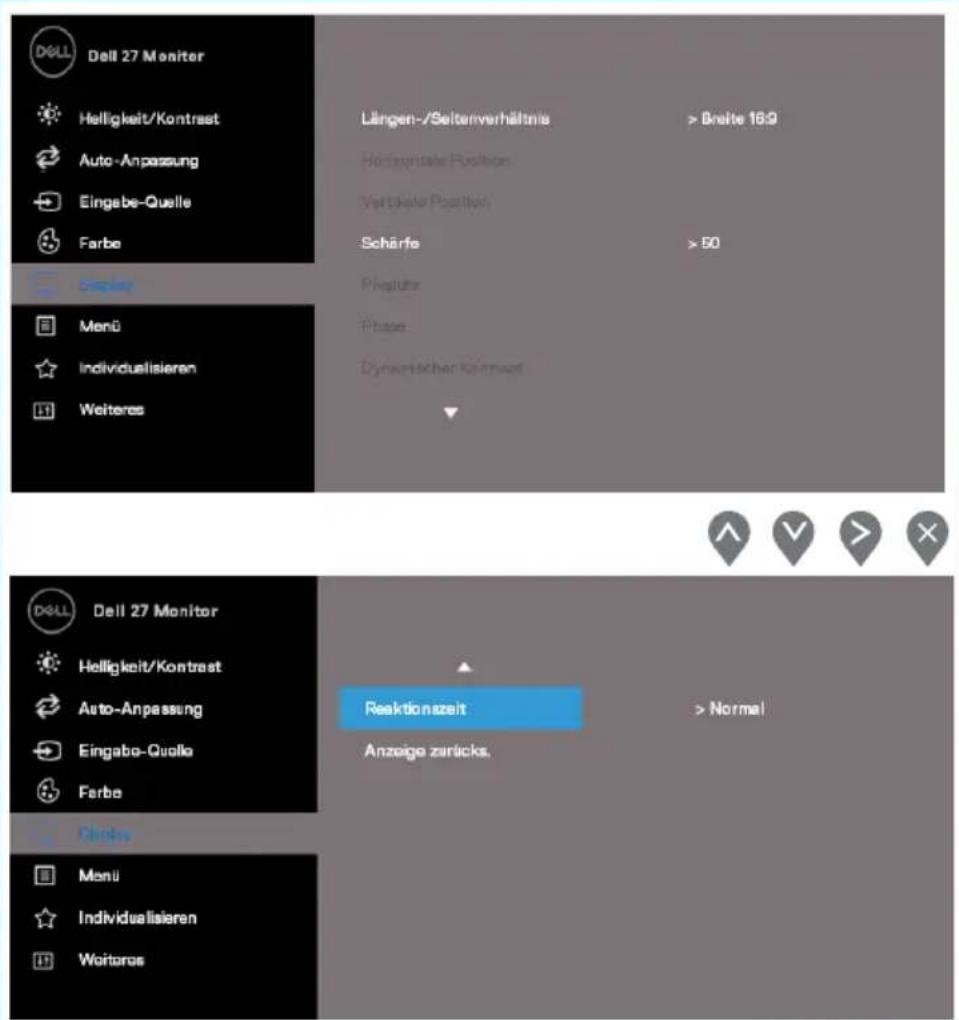

	Display	Verwenden Sie das Display, um das Bild anzupassen.

Dell 27 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Benzley Menü Individualisieren Weiteras Längen-/Seitenverhältnis > Breite 16.9 Horizontale Position Verbriefe Position Schärfe > 80 Pivplihr Phase Dynanzieter-Körmset Dell 27 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Brücks Menü Individualisieren Worteras Reaktionzeit > Normal Anzeige zurücks.

Seitenverhältnis	Stellen Sie das Bildverhältnis auf Breit 16: 9, 4: 3 oder 5: 4 ein.
Horizontale Position(Nur VGA-Eingang)	Verwenden Sieoder , und das Bild nach links oder rechts zu verschieben.Minimum ist '0' (-). Maximum ist '100' (+).
Vertikale Position(Nur VGA-Eingang)	Verwenden Sie die Tasteoder , um das Bild nach oben oder unten zu verschieben.Minimum ist '0' (-). Maximum ist '100' (+).
Schärfe	Diese Funktion sorgt dafür, dass das Bild schärfer oder weicher erscheinen lässt. Verwenden Sieoder , um die Schärfe von 0 bis 100 einzustellen.
Pixeluhr(Nur VGA-Eingang)	Mit der Pixeluhr-Funktion können Sie die Bildqualität auf Ihrem Monitor nach Ihren Wünschen anpassen.Verwenden Sie die Tastenoder , um die beste Bildqualität einzustellen.

	Phase(Nur VGA-Eingang)	Wenn mit der Phasenanpassung keine zufriedenstellenden Ergebnisse erzielt werden, führen Sie die Pixeluhr-Einstellung (grob) und dann erneut Phase (fein) durch.
	Dynamischer Kontrast	Sie können den Kontrast erhöhen, um eine schärfere und detailliertere Bildqualität zu erzielen.Drücken Sie die Taste im den dynamischen Kontrast Ein oder Aus auszuwählen.HINWEIS: Der dynamische Kontrast bietet einen höheren Kontrast, wenn Sie den Film- oder Spielvoreinstellungsmodus wählen.

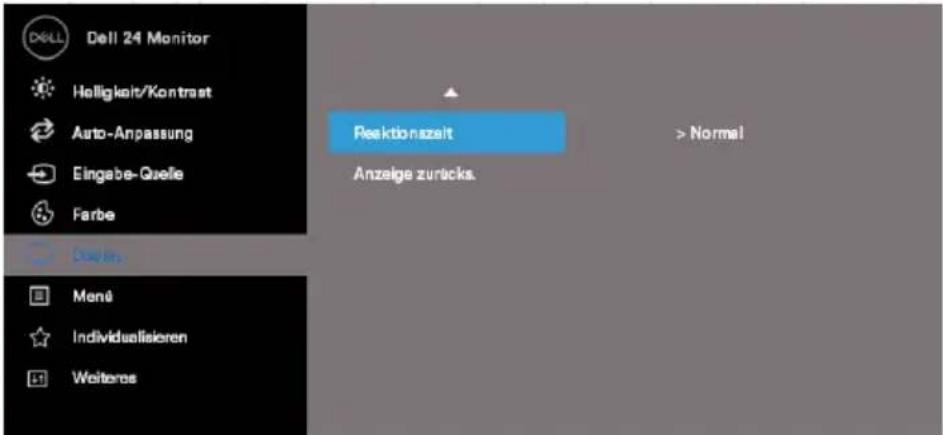

	Reaktionszeit	Wählen Sie zwischen Normal (8 ms), Schnell (5 ms).
	Display zurücksetzen	Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.
	Menü	Wählen Sie diese Option, um die OSD-Einstellungen wie z. B. die Sprachen von OSD, die Zeitdauer, das Menü auf dem Bildschirm usw. zu verändern. Dell 24 Monitor[1487] Helligkeit/Kontrast [5700] Auto-Anpassung [4332] Eingabe-Quolle [K322] Farba [TK32] Display Moni [2HDX] Individuellisionen [K706] Woitaros
		Sprache > DeutschTransparenz > 20Timer > 20sMonü zurücks.
		KZ48] Dell 27 Monitor[0008] Helligkeit/Kontrast [W97C] Auto-Anpassung [2617] Eingabe-Quolle [Farba [U46W] Display [X426] Moni [Y3442] Individuellisionen [ZY97] Woitaros
		Sprache > DortschTransparenz > 20Timer > 20sMonte zurücks.
		[H473] [WW50] [444K]
	Sprache Sprachoptionen bieten die OSD- Anzeige auf eine der acht Sprachen an (Englisch, Spanisch, Französisch, Deutsch, brasilianisches Anschluss ugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
	Transparenz	Wahlen Sie diese Option, um die Menütransparenz durch [0642] Drücken der Tasten oder von 0 bis 100 zuverändern.
	Timer	D-Haltezeit: Legt den Zeitraum fest. Das OSD bleibt nach [0657] n letzten Drücken einer Taste aktiv.[0647] wenden Sie oder , um den Schieberegler in 1-kunden-Schritten von 5 bis 60 Sekunden einzustellen.
	Menü zurücksetzen	zen Sie alle OSD-Einstellungen auf die Werkseinstellungenück.[0658]
☆	Individualisieren	hlen Sie eine Funktion aus Tastenkombination 1, tenkombination 2, Ein / Austaste LED oder Individualisieren I setzen Sie die voreingestellten Modi oder Helligkeit / trast zurück und stellen Sie sie als Tastenkombination ein.[0659] Dell 24 MonitorHelligkeit/Kontrast [0660] Auto-Anpassung [0661] Eingabe-Guelle [0662] Farbe [0663] Display [0664] Mens [0665] Individuellene [0666] Weiteres [0667] [0668] [0669] [0670] Dell 27 Monitor [0671] Helligkeit/Kontrast [0672] Auto-Anpassung [0673] Eingabe-Guelle [0674] Farbe [0675] Display [0676] Menu [0677] Individuellene [0678] Wertes [0679] [0680] [0681] [0682] [0683] [0684] [0685] [0686] [0687] [0688] [0689] [0690] [0691] [0692] [0693] [0694] [0695] [0696] [0697] [0698] [0699] [0700] [0701] [0702] [0703] [0704] [0705] [0706] [0707] [0708] [0709] [0710] [0711] [0712] [0713] [0714] [0715] [0716] [0717] [0718] [0719] [0720] [0721] [0722] [0723] [0724] [0725] [0726] [0727] [0728] [0729] [0730] [0731] [0732] [0733] [0734] [0735] [0736] [0737] [0738] [0739] [0740] [0741] [0742] [0743] [0744] [0745] [0746] [0747] [0748] [0749] [0750] [0751] [0752] [0753] [0754] [0755] [0756] [0757] [0758] [0759] [0760] [0761] [0762] [0763] [0764] [0765] [0766] [0767] [0768] [0769] [0770] [0771] [0772] [0773] [0774] [0775] [0776] [0777] [0778] [0779] [0780] [0781] [0782] [0783] [0784] [0785] [0786] [0787] [0788] [0789] [0790] [0791] [0792] [0793] [0794] [0795] [0796] [0797] [0798] [0799] [0800] [0801] [0802] [0803] [0804] [0805] [0806] [0807] [0808] [0809] [0810] [0811] [0812] [0813] [0814] [0815] [0816] [0817] [0818] [0819] [0820] [0821] [0822] [0823] [0824] [0825] [0826] [0827] [0828] [0829] [0830] [0831] [0832] [0833] [0834] [0835] [0836] [0837] [0838] [0839] [0840] [0841] [0842] [0843] [0844] [0845] [0846] [0847] [0848] [0849] [0850] [0851] [0852] [0853] [0854] [0855] [0856] [0857] [0858] [0859] [0860] [0861] [0862] [0863] [0864] [0865] [0866] [0867] [0868] [0869] [0870] [0871] [0872] [0873] [0874] [0875] [0876] [0877] [0878] [0879] [0880] [0881] [0882] [0883] [0884] [0885] [0886] [0887] [0888] [0889] [0890] [0891] [0892] [0893] [0894] [0895] [0896] [0897] [0898] [0899] [0900] [0901] [0902] [0903] [0904] [0905] [0906] [0907] [0908] [0909] [0910] [0911] [0912] [0913] [0914] [0915] [0916] [0917] [0918] [0919] [0920] [0921] [0922] [0923] [0924] [0925] [0926] [0927] [0928] [0929] [0930] [0931] [0932] [0933] [0934] [0935] [0936] [0937] [0938] [0939] [0940] [0941] [0942] [0943] [0944] [0945] [0946] [0947] [0948] [0949] [0950] [0951] [0952] [0953] [0954] [0955] [0956] [0957] [0958] [0959] [0960] [0961] [0962] [0963] [0964] [0965] [0966] [0967] [0968] [0969] [0970] [0971] [0972] [0973] [0974] [0975] [0976] [0977] [0978] [0979] [0980] [0981] [0982] [0983] [0984] [0985] [0986] [0987] [0988] [0989] [0990] [0991] [0992] [0993] [0994] [0995] [0996] [0997] [0998] [0999] [1000]

	Tastenkombination 1	Wählen Sie eine der folgenden Optionen: Voreingestellte Modi, Helligkeit, Kontrast, Auto-Anpassung, Eingangsquelle, Seitenverrisis, um die Tastenkombination 1 einzustellen.
	Tastenkombination 2	Wählen Sie eine der folgenden Optionen: Voreingestellte Modi, Helligkeit, Kontrast, Auto-Anpassung, Eingangsquelle, Seitenverrisis, um die Tastenkombination 2 einzustellen.
	Einschalttaste LED	Mit festungen können Sie festlegen, dass die LED-Betriebsige Ein oder Aus während der Inbetriebnahme so einzustellen um Energie zu sparen.
	Individualisieren zurücksetzen	ermöglich Ihnen, den Schnelltaste auf die Standardellung zurückzusetzen.

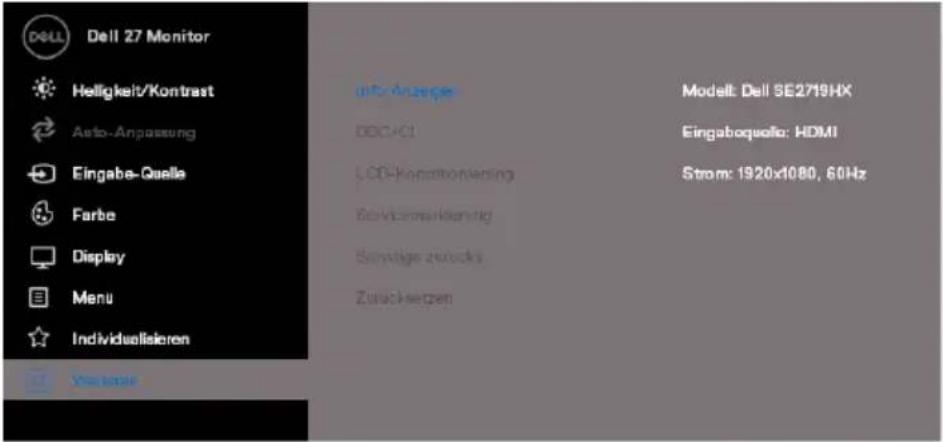

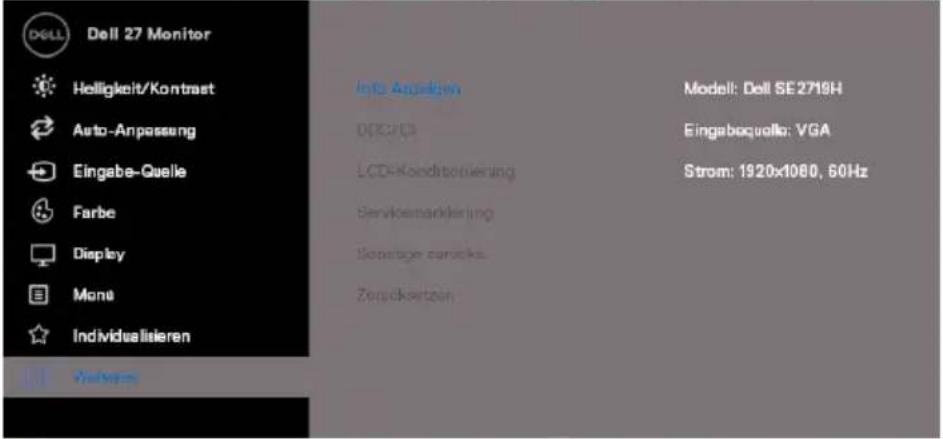

	Weiteres	[AB48]Info AnzeigenDDC/CL> AufLCD-Konditionierung> AusServicemarkierung> ABCDEFGSonstige zurücks.ZuräcksatzenInfo AnzeigenDDC/CL> AufLCD-Konditionierung> AusServicemarkierung> ABCDEFGSonstige zurücks.ZuräcksatzenInfo AnzeigenDDC/CL> AufLCD-Konditionierung> AusServicemarkierung> ABCDEFGSonstige zurücks.ZuräcksatzenInfo AnzeigenDDC/CL> AufLCD-Konditionierung > AusServicemarkierung> ABCDEFGSonstige zurücks.ZuräcksatzenInfo AnzeigenDDC/CL> AufLCD-Konditionierung> AusServicemarkierung> ABCDEFGSonstige zurücks.ZuräcksatzenInfo AnzeigenDDC/CL> AufLCD-Konditionierung> AusServicemarkierung> ABCDEFGSonstige zurücks.
	Info anzeigen	Klickungen über das Displayanzweigem.

Sie ein it / Ko erhältr Sie ein it / Ko erhältr er Opt anzeig ellen, u cht es deinst

24 Monitor it/Kontrast mpassung e-Quolle

allsieren

27 Monitor it/Kontrast mpassung e-Quolle

elisieron

Sie da gen
Sie ein it / Ko erhältr Sie ein it / Ko erhältr er Opt anzeig ellen, u cht es deinst

24 Monitor it/Kontrast mpassung e-Quolle

allsieren

27 Monitor it/Kontrast mpassung e-Quolle

elisieron

Sie da gen
Sie ein it / Ko erhältr Sie ein it / Ko erhältr er Opt anzeig ellen, u cht es deinst

24 Monitor it/Kontrast mpassung e-Quolle

allsieren

27 Monitor it/Kontrast mpassung e-Quolle

elisieron

Sie da gen
Sie ein it / Ko erhältr Sie ein it / Ko erhältr er Opt anzeig ellen, u cht es deinst

24 Monitor it/Kontrast mpassung e-Quolle

allsieren

27 Monitor it/Kontrast mpassung e-Quolle

elisieron

Sie da gen
Sie ein it / Ko erhältr Sie ein it / Ko erhältr er Opt anzeig ellen, u cht es deinst

24 Monitor it/Kontrast mpassung e-Quolle

allsieren

27 Monitor it/Kontrast mpassung e-Quolle

elisieron

Sie da gen

SE2419H:

Dell 24 Monitor

Holligkeit/Kontrast

Auto-Anpassung

Eingabe-Quelle

Farbe

Display

Mani

Individualisieren

		SE2719H:
		SE2719HX:

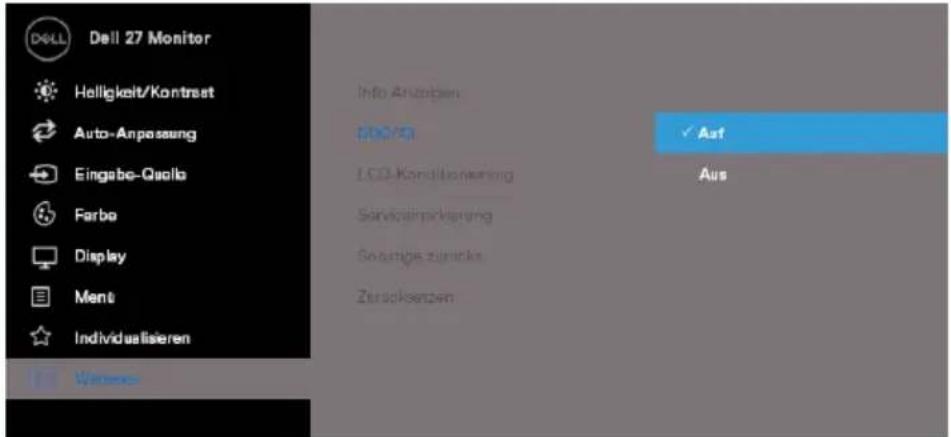

	DDC/CI DDC/CI (Display Data Channel / Command Interface) ermöglicht Ihnen, die Monitoreinstellungen mithilfe der Software auf Ihrem Computer anzupassen. Wählen Sie Aus, um diese Funktion zu deaktivieren.Aktivieren Sie diese Funktion für beste Benutzererfahrung und optimale Leistung Ihres Monitors.

SE2719H:

SE2719HX:

	LCD-KonditionierungSonstige zurücksetzen	Es hilft bei Reduzierung der kleinerne Fälle der Imagespeicherung. Abhängig vom Grad der Imagespeicherung kann es einige Zeit dauern, bis das Programm ausgeführt wird. Um die LCD-Konditionierung zu starten, wählen Sie Ein.Setzen Sie alle Einstellungen im Einstellungsmenü Weiteres auf die Werkseinstellungen zurück.
	Werkseinstellungen zurücksetzen	Setzen Sie alle Einstellungen auf die Werkseinstellungen zurück.

HINWEIS: Ihr Monitor verfügt über eine integrierte Funktion zur automatischen Kalibrierung der Helligkeit, um die Alterung der LED zu kompensieren.

OSD-Warnmeldungen

Wenn die Funktion "Dynamischer Kontrast" aktiviert ist (in den voreingestellten Modi "Film" oder "Spiel"), ist die manuelle Helligkeitseinstellung deaktiviert.

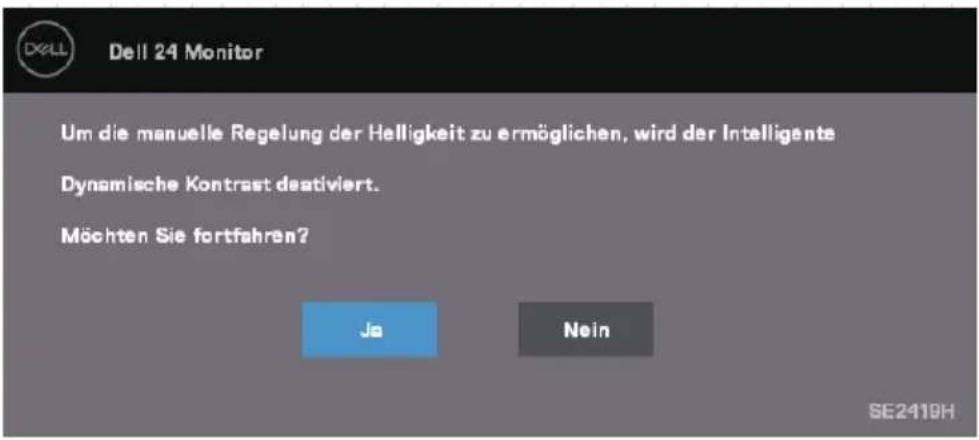

SE2419H

Dell 24 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Intelligente Dynamische Kontrast destiviert. Möchten Sie fortfahren? Ja Nein SE2419H

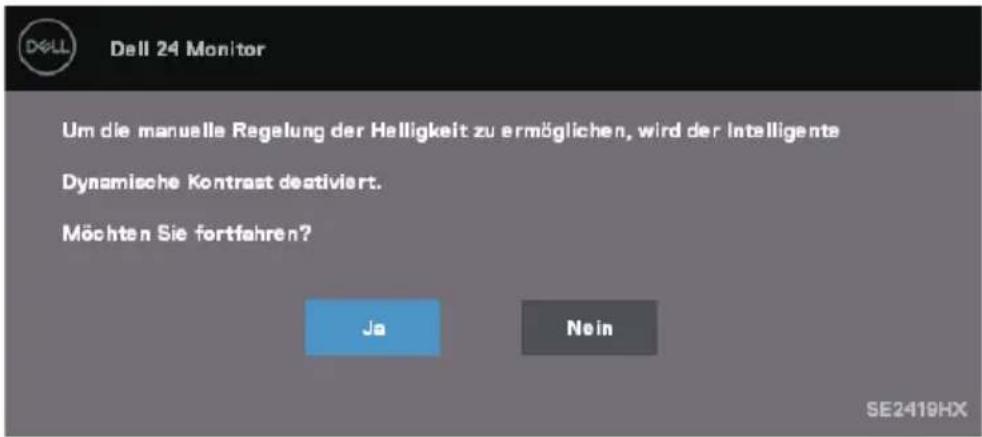

SE2419HX

DELL 24 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Intelligente Dynamische Kontrast destiviert. Möchten Sie fortfahren? Ja Nein SE2419HX

SE2719H

Dell 27 Monitor

Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Intelligente

Dynamische Kontrast deativiert.

Möchten Sie fortfahren?

Ja

Nein

SE2719H

SE2719HX

Dell 27 Monitor

Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Intelligente

Dynamische Kontrast deativiert.

Möchten Sie fortfahren?

Ja

Nein

SE2719HX

Bevor die DDC/CI-Funktion deaktiviert wird, wird die folgende Meldung angezeigt.

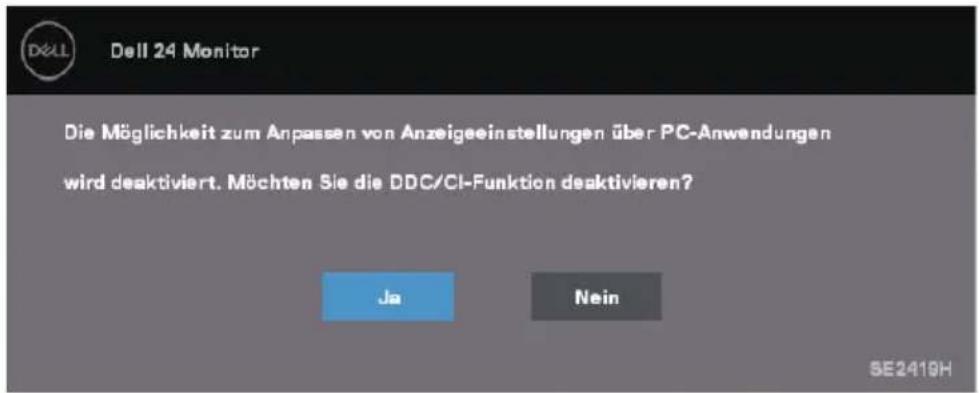

SE2419H

Dell 24 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird desaktiviert. Möchten Sie die DDC/CI-Funktion desaktivieren? Ja Nein SE2419H

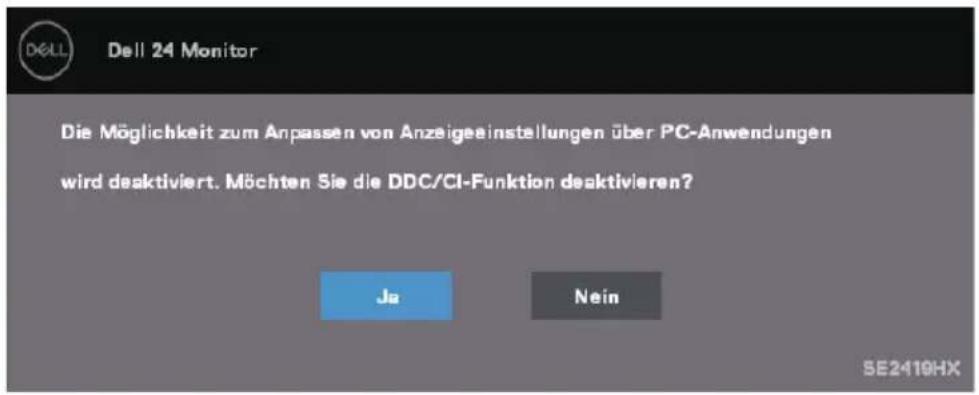

SE2419HX

DELL Dell 24 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein SE2419HX

SE2719H

Dell 27 Monitor

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird desaktiviert. Möchten Sie die DDC/CI-Funktion desaktivieren?

Je

Nein

SE2719H

SE2719HX

Dell 27 Monitor

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren?

Ja

Nein

SE2719HX

Wenn der Monitor sich in den Energiesparmodus wechselt, wird die folgende Meldung angezeigt.

SE2419H

Dell 24 Monitor Energie sparen aktivieren. SE2419H

SE2419HX

DELL Dell 24 Monitor Energiesparen aktivieren. SE2419HX

SE2719H

Dell 27 Monitor Energie sparen aktivieren. SE2719H

SE2719HX

DELL Dell 27 Monitor Energie sparen aktivieren. SE2719HX

Wenn kein VGA-, HDMI-Kabel angeschlossen ist, wird ein schwebendes Dialogfeld angezeigt (siehe unten). Der Monitor wechselt sich nach 4 Minuten in den Energiesparmodus, wenn er in diesem Zustand verbleibt.

SE2419H

Dell 24 Monitor Kein VGA -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419H SE2419H

SE2419HX

Dell 24 Monitor Kein HDMI -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419HX SE2419HX

SE2719H

Dell 27 Monitor Kein VGA -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2719H SE2719H

SE2719HX

Dell 27 Monitor Kein HDMI -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2719HX SE2719HX

Weitere Informationen finden Sie unter Fehlersuche.

Einrichten Ihres Monitors

Einstellen der Bildschirmauflösung auf 1920 x 1080

Stellen Sie die Bildschirmauflösung für die beste Leistung auf 1920 x 1080 Pixel ein, indem Sie die folgenden Schritte ausführen:

In Windows 7:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann klicken Sie auf Bildschirmauflösung.
2. Klicken Sie auf das Dropdown-Menü der Bildschirmauflösung und wählen Sie 1920 x 1080.
3. Klicken Sie auf OK.

In Windows 8 oder Windows 8.1:

1. Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu wechseln.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf das Dropdown-Menü der Bildschirmauflösung und wählen Sie 1920 x 1080.
4. Klicken Sie auf OK.

In Windows 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Klicken Sie auf erweiterte Anzeigeeinstellungen.
3. Klicken Sie auf das Dropdown-Menü unter Auflösung und wählen Sie 1920 x 1080
4. Klicken Sie auf Anwenden.

Wenn die empfohlene Auflösung nicht als Option angezeigt wird, müssen Sie möglicherweise den Grafiktreiber aktualisieren. Verwenden Sie eine der folgenden Methoden, um den Grafiktreiber zu aktualisieren:

Dell Computer

1. Greifen Sie auf www.dell.com/support zu und geben Ihr Service-Tag ein, in diesem Fall der neueste Treiber für Ihre Grafikkarte sich herunterladen lässt.
2. Versuchen Sie nach der Installation der Treiber für Ihren Grafikadapter, die Auflösung erneut auf 1920 x 1080 einzustellen.

HINWEIS: Wenn Sie die Auflösung nicht auf 1920 x 1080 einstellen können, wenden Sie sich an Dell, um sich nach einem Grafikadapter zu erkundigen, der diese Auflösungen unterstützt.

Nicht-Dell Computer

In Windows 7:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Individualisieren.
2. Klicken Sie auf Änderung der Anzeigeeinstellungen.
3. Klicken Sie auf erweiterte Einstellungen.
4. Identifizieren Sie Ihren Grafikcontroller-Anbieter anhand der Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel usw.).
5. Beziehen Sie sich auf die Website des Grafikkartenanbieters den aktualisierten Treiber (z. B. www.AMD.com oder www.NVIDIA.com).
6. Versuchen Sie nach der Installation der Treiber für Ihren Grafikadapter, die Auflösung erneut auf 1920 x 1080 einzustellen.

In Windows 8 oder Windows 8.1:

1. Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu wechseln.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Individualisieren.
3. Klicken Sie auf Änderung der Anzeigeeinstellungen.
4. Klicken Sie auf erweiterte Einstellungen.
5. Identifizieren Sie Ihren Grafik-Controller-Anbieter von der Beschreibung am oberen Rand des Fensters (z. B. NVIDIA, AMD, Intel usw.).
6. Beziehen Sie sich auf die Website des Grafikkartenanbieters nach aktualisierten Treibern (z. B. www.AMD.com oder www.NVIDIA.com).
7. Versuchen Sie nach der Installation der Treiber für Ihren Grafikadapter, die Auflösung erneut auf 1920 x 1080 einzustellen.

In Windows 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Klicken Sie auf erweiterte Anzeigeeinstellungen.
3. Klicken Sie auf Anzeige der Adaptereigenschaften.
4. Identifizieren Sie Ihren Grafikcontroller-Anbieter anhand der Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel usw.).
5. Wählen Sie auf der Website des Grafikkartenanbieters den aktualisierten Treiber aus (z. B. www.AMD.com oder www.NVIDIA.com).
6. Versuchen Sie nach der Installation der Treiber für Ihren Grafikadapter, die Auflösung erneut auf 1920 x 1080 einzustellen.

HINWEIS: Wenn Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich an den Hersteller Ihres Computers oder ziehen Sie in Betracht, einen Grafikadapter zu kaufen, der die /videoauflösung unterstützt.

Neigung

Sie können den Monitor für den bequemsten Blickwinkel neigen.

HINWEIS: Der Ständer ist nicht angebracht, wenn der Monitor ab Werk geliefert wird.

⚠️ WARNING: Bevor Sie mit den Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitsanweisungen.

Selbsttest

Ihr Monitor bietet eine Selbsttestfunktion, mit der Sie überprüfen können, ob Ihr Monitor ordnungsgemäß funktioniert. Wenn der Monitor und Computer richtig verbunden ist und der Monitor trotzdem dunkel bleibt, führen Sie einen Monitor-Selbsttest durch, indem Sie die folgenden Schritte ausführen:

1. Schalten Sie sowohl Ihren Computer als auch den Monitor ein.
2. Trennen Sie alle Videokabel vom Monitor. In diesem Fall muss der Computer nicht beteiligt sein.
3. Schalten Sie den Monitor ein.

Wenn der Monitor ordnungsgemäß funktioniert, erkennt er aber auch, dass kein Signal vorhanden ist, und eine der folgenden Meldungen auftritt. Im Selbsttestmodus bleibt die Power-LED weiß.

SE2419H

Dell 24 Monitor Kein VGA -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419H SE2419H

SE2419HX

Dell 24 Monitor Kein HDMI -Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/SE2419HX SE2419HX

SE2719H

Dell 27 Monitor

Kein VGA -Kable

Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.

Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.

www.dell.com/SE2719HX

SE2719HX

HINWEIS: Dieses Feld erscheint auch während der normalen Inbetriebnahme, wenn das Videokabel abgetrennt oder beschädigt ist.

1. Schalten Sie ihr Monitor aus und ziehen das Videokabel aus und schalten Sie wieder erneut Computer und Monitor.

Wenn Ihr Monitor nach dem erneuten Anschließen der Kabel auch dunkel bleibt, überprüfen Sie Ihren Videocontroller und Computer.

Integrierte Diagnose

Ihr Monitor verfügt über ein integriertes Diagnose-Tool, mit dem Sie feststellen können, ob eine Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor oder Ihrem Computer und der Grafikkarte ist.

HINWEIS: Sie können die integrierte Diagnose nur ausführen, wenn das Videokabel nicht angeschlossen ist und sich der Monitor im Selbsttestmodus befindet.

Etikett Beschreibung

1 Knopf 1

So führen Sie die integrierte Diagnose aus:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das / die Videokabel von der Rückseite des Computers oder Monitors aus. Der Monitor tritt dann in den Selbsttestmodus.
3. Drücken und halten Sie Knopf 1 für 5 Sekunden, bis ein grauer Bildschirm erscheint.
4. Überprüfen Sie den Bildschirm sorgfältig auf die außergewöhnliche Erscheinungen.
5. Drücken Sie erneut Taste 1 an der Unterseite des Monitors, bis die Farbe des Bildschirms sich in rot ändert.
6. Überprüfen Sie das Display auf jede außergewöhnliche Erscheinungen.
7. Wiederholen Sie die Schritte 5 und 6, um die Anzeige in grünen, blauen, schwarzen, weißen und Textbildschirmen zu überprüfen.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu häufig auftretenden Monitorproblemen und möglichen Lösungen:

Häufige Probleme	Mögliche Lösungen
Keine Video / Strom-LED aus	Stellen Sie sicher, dass das Videokabel, das den Monitor und den Computer verbindet, ordnungsgemäß angeschlossen und gesichert ist.Vergewissern Sie sich, dass die Steckdose mit anderen elektrischen Geräten ordnungsgemäß funktioniert.Vergewissern Sie sich, dass der Netzschalter gedrückt wird.Stellen Sie sicher, dass die richtige Eingangsquelle über das Menü fürEingangsquelleausgewählt wird.
Keine Video / Power-LED an	Erhöhen Sie Helligkeit und Kontrast über das OSD.Monitor-Selbsttest-Funktionsprüfung durchführen.Vergewissern Sie sich, ob der Stecker des Videokabels verbogen oder gebrochen ist.Lassen Sie die integrierte Diagnose laufen.Stellen Sie sicher, dass die richtige Eingangsquelle über das Menü fürEingangsquelleausgewählt ist.
Schlechter Fokus	Eliminieren Sie die Videoverlängerungskabel.Stellen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Passen Sie die Videoauflösung auf das richtige Seitenverhältnis an .
Wackeliges / Jitteriges Video	Stellen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Umweltfaktoren prüfen.Verlagern Sie den Monitor und testen Sie ihn in einem anderen Raum.
Fehlende Pixel	Zyklus ein- und ausschalten.Pixel, das dauerhaft ausgeschaltet ist, ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell Kundendienst-Website unter:www.dell.com/Support/monitors.
Stuck-on-Pixel	Zyklus ein- und ausschalten.Pixel, das dauerhaft ausgeschaltet ist, ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell Kundendienst-Website unter:www.dell.com/Support/monitors.
Helligkeitsprobleme	Stellen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrung	Stellen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Stellen Sie die horizontale und vertikale Steuerung über das OSD ein.
Horizontale /vertikale	Stellen Sie den Monitor auf die Werkseinstellungen zurück
Linien	(Werkseinstellung).Monitor-Selbsttest durchführen, um festzustellen, ob diese Leitungen auch im Selbsttestmodus sich befinden.Vergewissern Sie sich, ob der Stecker des Videokabels verbogen oder gebrochen ist.Führen Sie die integrierte Diagnose aus.
Synchronisationsprobleme	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Monitor-Selbsttest durchführen, um festzustellen, ob der verschlüsselte Bildschirm im Selbsttestmodus auftritt.Vergewissern Sie sich, ob der Stecker des Videokabels verbogen oder gebrochen ist.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsprobleme	Führen Sie keinen Fehlerbehebungsschritt durch.Wenden Sie sich sofort an Dell.
Intermittierende Probleme	Vergewissern Sie sich, ob das Videokabel, das den Monitor mit dem Computer verbindet, ordnungsgemäß angeschlossen und sicher ist.Stellen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).Führen Sie eine Überprüfung der Monitor-Selbsttestfunktion durch, um festzustellen, ob das intermittierende Problem im Selbsttestmodus auftritt.
Fehlende Farbe	Monitor-Selbsttest-Funktionsprüfung durchführen.Vergewissern Sie sich, ob das Videokabel, das den Monitor mit dem Computer verbindet, ordnungsgemäß angeschlossen und sicher ist.Auf verbogene oder gebrochene Stifte im Videokabelanschluss prüfen.
Falsche FarbeÄndern Sie den Farbeinstellungsmodus im OSD der Farbeinstellungen je nach der Anwendung auf Grafik oder Video.Versuchen Sie verschiedene voreingestellte Modi in den Farbeinstellungen OSD. Passen Sie den R/G/B-Wert unter "Benutzerdefinierte Farbe" in den Farbeinstellungen OSD an.Ändern Sie dasEingabefarbformat im OSD-Menü Farbeinstellungen auf RGB oder YPbPr.Führen Sie die integrierte Diagnose aus.
Image Retention von einem statischen Bild auf dem Monitor für eine längere Zeit	Verwenden Sie die Energieverwaltungsfunktion, um den Monitor jederzeit auszuschalten, wenn er nicht zur Anwendung gebraucht wird (weitere Informationen finden Sie unterEnergieverwaltungsmodi).Verwenden Sie alternativ einen sich dynamisch ändernden Bildschirmschoner.
Doppelbild oder Überschreitung	Ändern Sie dieAntwortzeitim OSD des Displays abhängig von Ihrer Anwendung und Verwendung in Schnell oder Normal.

Produktspezifische Probleme

Spezifische Probleme	Mögliche Lösungen
Bildschirmbild ist zu klein	Überprüfen Sie die Einstellung des Seitenverhältnisses im OSD-Anzeigeeinstellungen.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Werkseinstellung).
Der Monitor kann nicht mit den Tasten an der Unterseite des Bedienfelds eingestellt werden	Schalten Sie den Monitor aus und ziehen das Netzkabel ab. Danach stecken Sie das Kabel wieder ein und schalten Sie den Monitor ein.
Kein Eingangssignal, wenn Benutzersteuerelemente gedrückt werden	Überprüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Standby- oder Schlafmodus befindet, indem Sie die Maus bewegen oder eine beliebige Taste auf der Tastatur drücken.Überprüfen Sie, ob das Videokabel richtig angeschlossen ist. Trennen das Videokabel und schließen Sie das Videokabel bei Bedarf erneut an.Setzen Sie den Computer oder den Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Auf Grund der unterschiedlichen Videoformate (Seitenverhältnis) von DVDs kann der Monitor im Vollbildmodus angezeigt werden.Rufen Sie die integrierte Diagnose hervor.

Sicherheitshinweise

WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die nicht in dieser Dokumentation aufgeführt sind, kann zu Stößen, elektrischen Gefahren und / oder mechanischen Gefahren führen.

Informationen zu Sicherheitsanweisungen finden Sie im Produktinformationshandbuch.

FCC-Hinweise (nur für die USA) und andere Vorschriften

Weitere Informationen zu FCC-Mitteilungen und anderen regulatorischen Informationen finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance.

Kontaktaufnahme mit Dell

Für Kunden in den USA wählen Sie 800-WWW-DELL (800-999-3355).

HINWEIS: Wenn Sie keine aktive Internetverbindung haben, finden Sie Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, der Rechnung oder dem Dell-Produktkatalog.

Dell bietet mehrere Online- und telefonbasierte Unterstützung und Serviceoptionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich. Einige Service sind möglicherweise in Ihrer Region nicht verfügbar.

Um online zu gehen, bietet Monitor Kundendienst folgend an:

1. Besuchen Sie www.dell.com/Support/monitors.

Wenden Sie sich an Dell, wenn Sie Fragen zu Vertrieb, technischem Service oder Kundendienst haben:

1. Besuchen Sie www.dell.com/support.
2. Überprüfen Sie Ihr Land oder Ihre Region im Dropdown-Menü. Wählen Sie ein Land / Region unten auf der Seite aus.
3. Klicken Sie auf Kontakt auf der linken Seite der Seite.
4. Wählen Sie den entsprechenden Service oder Support-Link nach Ihren Bedürfnissen.
5. Wählen Sie die für Sie passende Methode zur Kontaktaufnahme mit Dell.

WARNUNG: Bei Displays mit glänzender Blenden sollte der Benutzer auf die Platzierung des Displays achten, da die Blende störende Reflexionen von Umgebungslicht und hellen Oberflächen verursachen kann.

Pinbelegung

D-Sub 15-poliger Steckverbinder

Pin Number	Signalzuordnung
1 Video-Rot
2 Video-Grün
3 Video-Blau
4 GND
5 Selbsttest
6 GND-R
7 GND-G
8 GND-B
9 DDC -5 V
10	GND-sync
11 GND
12 DDC Daten
13 H-sync
14 V-sync
15 DDC Uhr

Pinbelegung

HDMI 19-poliger Steckverbinder

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Number	Signalzuordnung
1 TMDS	DATA 2+
2 TMDS	DATA 2 Abschirmung
3 TMDS	DATA 2-
4 TMDS	DATA 1+
5 TMDS	DATA 1 Abschirmung
6 TMDS	DATA 1-
7 TMDS	DATA 0+
8 TMDS	DATA 0 Abschirmung
9 TMDS	DATA 0-
10 TMDS	CLOCK+
11	TMDS CLOCK Abschirmung
12 TMDS	CLOCK-
13 CEC
14	Reserviert (N.C. auf einem Gerät)
15 DDC	CLOCK (SCL)
16 DDC	DATA (SDA)
17 DDC/CEC Grund
18 +5V POWER
19 HOT	PLUG DETECT
