Produkttyp	Videoprojektor
Modell	PT-LB75NTE
Marke	Panasonic
Display-Technologie	3 x LCD (0,63 Zoll, 4:3)
Auflösung (XGA)	1024 x 768 Pixel
Helligkeit	2500 lm
Lampe	UHM-Lampe 220 W
Objektiv	Manueller Zoom (1,2x), manuelle Scharfstellung; F 1,7-1,9, f 18,5-22,2 mm
Projektionsgröße (diagonal)	33" - 300" (0,84 m - 7,62 m)
Projektionsentfernung	1,1 m - 11,6 m
Bildseitenverhältnis	4:3 (16:9 kompatibel)
Anschlüsse	COMPUTER1 IN, COMPUTER2 IN/1 OUT, S-VIDEO IN, VIDEO IN, AUDIO IN, COMPUTER AUDIO IN, VARIABLE AUDIO OUT, SERIAL (RS-232C), Wireless (802.11b/g)
Lautsprecher	1x 4 cm × 2 cm, 1,0 W
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	300 W (Betrieb), 4 W (Bereitschaft)
Abmessungen (B x H x T)	368 x 88 x 233 mm (ohne hervorstehende Teile)
Gewicht	3,0 kg
Besondere Funktionen	Daylight View, Auto-Trapezkorrektur, Digital Zoom, Index-Window, Standbild, AV-Stummschaltung, Sicherheitsfunktionen
Lieferumfang	Fernbedienung, AA-Batterien, Netzkabel, RGB-Signalkabel, CD-ROM, Tragetasche
Betriebstemperatur	0 °C - 40 °C

Häufig gestellte Fragen - PT-LB75NTE PANASONIC

Wie schalte ich den Projektor PT-LB75NTE ein?

Stellen Sie sicher, dass das Netzkabel angeschlossen ist. Drücken Sie die POWER-Taste am Gerät oder auf der Fernbedienung. Wenn die POWER LOCK-Anzeige rot leuchtet, drücken Sie zuerst die RELEASE-Taste am Bedienteil. Die POWER-Anzeige blinkt grün und wechselt dann auf dauerhaft Grün, sobald die Projektion startet.

Wie reinige ich den Luftfilter?

Ziehen Sie zuerst das Netzkabel. Entfernen Sie die Luftfilterabdeckung an der Unterseite des Projektors. Nehmen Sie den Filter heraus und reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn mit Wasser aus. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Setzen Sie die Abdeckung wieder auf und schließen Sie das Netzkabel an.

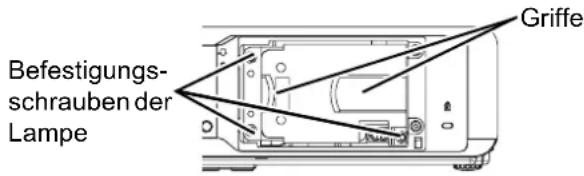

Wie tausche ich die Lampe aus?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Lassen Sie die Lampe mindestens eine Stunde abkühlen. Entfernen Sie die Lampenabdeckung an der Unterseite. Lösen Sie die drei Schrauben der Lampeneinheit und ziehen Sie diese vorsichtig heraus. Setzen Sie die neue Lampe ein (achten Sie auf die Ausrichtung) und ziehen Sie die Schrauben fest. Setzen Sie die Abdeckung wieder auf und ziehen Sie die Schrauben an. Setzen Sie die Lampenbetriebszeit im Menü zurück.

Der Projektor schaltet sich nicht ein. Was tun?

Prüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose Strom führt. Kontrollieren Sie die POWER LOCK-Anzeige: Leuchtet sie rot, drücken Sie die RELEASE-Taste. Überprüfen Sie, ob die TEMP- oder LAMPE-Anzeige leuchtet oder blinkt – dann liegt ein Fehler vor (siehe Handbuch). Stellen Sie sicher, dass die Lampenabdeckung richtig geschlossen ist.

Warum ist das projizierte Bild unscharf?

Stellen Sie den Scharfstell-Ring am Objektiv ein. Überprüfen Sie den Abstand zur Leinwand – der Projektor muss im richtigen Entfernungsbereich sein. Reinigen Sie das Objektiv bei Bedarf mit einem weichen Tuch. Falls das Bild nach der automatischen Einstellung noch unscharf ist, führen Sie eine manuelle Bildschärfe-Anpassung im Menü durch.

Wie stelle ich die Bildposition ein?

Nutzen Sie die POSITION-Option im Menü. Drücken Sie die MENÜ-Taste, wählen Sie POSITION und passen Sie die horizontale (H) und vertikale (V) Position mit den Pfeiltasten an. Alternativ können Sie die AUTO SETUP-Taste auf der Fernbedienung verwenden, um die Position automatisch zu optimieren.

Kann ich den Projektor an der Decke montieren?

Ja, verwenden Sie die optionale Deckenhalterung ET-PKB80. Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Ändern Sie im Menü OPTIONEN die INSTALLATION-Einstellung auf FRONT/DECKE oder RÜCK/DECKE, je nach Projektionsrichtung.

Wie verbinde ich einen Laptop mit dem Projektor?

Schließen Sie das RGB-Signalkabel an den COMPUTER1 IN- oder COMPUTER2 IN-Anschluss und an den Laptop an. Schalten Sie den Laptop ein. Drücken Sie die EINGANGSWAHL-Taste (COMPUTER) auf der Fernbedienung, bis das Bild erscheint. Bei vielen Laptops müssen Sie die externe Ausgabe aktivieren, z.B. mit der Tastenkombination Fn+F5 oder Fn+F7.

Warum reagiert die Fernbedienung nicht?

Prüfen Sie die Batterien – wechseln Sie sie bei Bedarf aus (AA, 2 Stück). Stellen Sie sicher, dass der Signalsender der Fernbedienung auf den Signalempfänger am Projektor zeigt oder auf die Leinwand (reflektiert). Halten Sie einen Abstand von maximal 15 m ein. Vermeiden Sie starke Lichtquellen wie Leuchtstofflampen in der Nähe des Empfängers.

Wie setze ich die Werkseinstellungen zurück?

Rufen Sie das Menü auf, wählen Sie OPTIONEN und dann ERWEITERTE EINSTELLUNG. Wählen Sie AUSLIEFERUNGSZUSTAND und bestätigen Sie mit ENTER. Alternativ können Sie auf der Fernbedienung die DEFAULT-Taste drücken, um einzelne Menüpunkte auf die Standardwerte zurückzusetzen.

BEDIENUNGSANLEITUNG PT-LB75NTE PANASONIC

Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf.

Wichtige Hinweise zur Sicherheit

Lieber Panasonic-Kunde:

In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Projektors. Wir hoffen, dass sie dazu beitragen werden, dass Sie Ihr neues Produkt bestmöglich nutzen können, und dass Sie mit Ihrem Panasonic-LCD-Projektor zufrieden sein werden. Die Seriennummer dieses Produkts finden Sie auf der Unterseite des Geräts.

Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf.

Modellnummer: PT-LB80NTE / PT-LB80E / PT-LB75NTE / PT-LB75E

Seriennummer:

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden.

Verordnung 3 für Geräuschentwicklung. GSGV, 18. Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779.

WARNUNG:

1. Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät für längere Zeit nicht verwendet wird.
2. Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Innern befinden sich keine zu wartenden Teile. Wartungs- und Reparaturarbeiten dürfen nur durch einen qualifizierten Fachmann ausgeführt werden.
3. Der Erdungskontakt des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet. Als Sicherheitsvorkehrung lässt sich der Stecker nur an einer geerdeten Netzsteckdose anschließen. Wenden Sie sich an einen Elektriker, falls sich der Netzstecker nicht an die Steckdose anschließen lässt. Die Steckererdung darf nicht außer Funktion gesetzt werden.

VORSICHT: Befolgen Sie die beiliegende Installationsanleitung, um die Einhaltung der Sicherheitsstandards zu gewährleisten. Dazu gehört auch die Verwendung des im Lieferumfang enthaltenen Stromkabels und der abgeschirmten Schnittstellenkabel, wenn ein Computer oder ein anderes Peripheriegerät angeschlossen werden. Durch unautorisierte Änderungen und Modifikationen dieses Gerätes kann die Berechtigung für den Betrieb entzogen werden.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder der zugehörigen Dokumentation bedeutet, dass elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden müssen.

Bringen Sie bitte diese Produkte zur Behandlung, Rohstoffrückgewinnung und für das Recycling zu den kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. In manchen Ländern können Sie diese Produkte beim Kauf eines ähnlichen neuen Geräts auch vom Händler entsorgen lassen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche

schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Entsorgung ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. zu Wertstoffhöfen erhalten Sie bei Ihrer Gemeindeverwaltung.

Die unsachgemäße Entsorgung kann in bestimmten Ländern mit Geldbußen belegt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische oder elektronische Geräte entsorgen möchten.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur innerhalb der Europäischen Union.

Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich an die Kommunalverwaltung oder Ihren Händler und fragen Sie nach der richtigen Entsorgung.

Konformitätserklärung

CE Ⓘ

Konformitätserklärung (KE)

Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EU. Kunden können eine Kopie der Original-KE für dieses Produkt von unserem KE-Server herunterladen: http://www.doc.panasonic.de Kontaktadresse in der EG: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany

Dieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen.

Österreich, Belgien, Bulgarien, Tschechische Republik, Zypern, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Island, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowenien, Slowakei, Spanien, Schweden, Schweiz und Großbritannien

CE Ⓘ

1. Einrichten des Projektors Siehe „Aufstellung“ auf Seite 17.

1. Anschluss an andere Geräte Siehe „Anschlüsse“ auf Seite 19.

1. Vorbereiten der Fernbedienung Siehe „Fernbedienung“ auf Seite 16.

1. Starten der Projektion Siehe „Ein- und Ausschalten des Projektors“ auf Seite 20.

1. Anpassen des Bildes Siehe „Menünavigation“ auf Seite 29.

- Wenn Sie zum ersten Mal ein Bild projizieren, wird ein Bildschirm angezeigt, in dem Sie die erforderlichen Mindesteinstellungen vornehmen müssen. Siehe „Bildschirm für erforderliche Mindesteinstellungen“ auf Seite 13.

Wichtige Hinweise

Wichtige Hinweise zur Sicherheit......2 Konformitätserklärung......4

Hinweise für die Sicherheit .... 8 Warnung.... 8 VORSICHT.... 9 Vorsichtshinweise für den Transport.... 10 Vorsichtshinweise für die Aufstellung.... 11 Hinweise für den Betrieb.... 11 Sicherheit .... 11 Zubehör.... 12

Vorbereitung

Vor Gebrauch lesen .... 13 Bildschirm für erforderliche Mindesteinstellungen.... 13 Info über den Projektor.... 14 Projektorgehäuse.... 14 Fernbedienung.... 16

Erste Schritte

Aufstellung....17 Größe der Projektionsfläche und Reichweite....17 Projektionsarten....18 Vorderfußanpassung und Projektionswinkel....18 Anschlüsse....19 Vor dem Anschluss an den Projektor....19 Anschlussbeispiel: AV-Anlage....19 Anschlussbeispiel: Computer....19

Grundlagen der Bedienung

Ein- und Ausschalten des Projektors....20 Netzkabel....20 Einschalten des Projektors....21 Ausschalten des Projektors....22 POWER- und POWER LOCK-Anzeige....23 Projizieren eines Bildes....24 Wahl des Eingangssignals....24 Positionieren des Bildes....24 Bedienung der Fernbedienung....25 Reichweite....25 Automatische Einrichtung der Bildposition....25 Umschalten des Eingangssignals....26 Standbild....26 Projektion vorübergehend anhalten....26 Wiederherstellung der werkseitig festgelegten Standardeinstellungen....26 Projektion eines Bildes im INDEX-WINDOW-Modus (Doppelbildfunktion)....27 Verwenden einer zugewiesenen Funktion....27 Einstellung der Lautstärke der Lautsprecher....27 Vergrößerung eines Bildbereichs....28

Einstellungen

Menünavigation....29

Navigation durch das MENÜ.... 29

Hauptmenü und Untermenüs....30

BILD-Menü 32

BILDAUSWAHL 32

KONTRAST 32

HELLIGKEIT 32

FARBE.... 32

TINT 32

BILDSCHÄRFE.... 32

FARBTON.... 32

DAYLIGHT VIEW.... 32

ERWEITERTE EINSTELLUNG 33

POSITION-Menü 34

BREITBILDMODUS.... 36

LAMPENLEISTUNG 37

LAMPEN BETRIEBSZEIT....37

ZEITSCHALTUHR (AUS) 37

ERWEITERTE EINSTELLUNG 38

SICHERHEIT-Menü....39

PASSWORT EINGABE 39

PASSWORT ÄNDERN 39

TEXTAUSGABE 39

TEXTWECHSEL.... 39

WIRELESS-Menü....40

Optionen im WIRELESS-Menü......40

Wartung

LAMP- und TEMP-Anzeigen 41

Behebung der angezeigten Probleme 41

Pflege und Ersatzteile....42

Reinigung des Projektors.... 42

Austausch der Lampe.... 43

Fehlerbehebung 45

Anhang

Technische Informationen.... 46

Verzeichnis kompatibler Signale 46

Serieller Anschluss 47

Computeranschlusshilfe 48

Größe der Projektionsfläche und Reichweite für das

Bildformat 16:9 49

Technische Angaben 50

Abmessungen.... 52

Eingetragene Warenzeichen 52

Index 53

Hinweise für die Sicherheit

Warnung

Falls Rauch, ungewöhnliche Gerüche und Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden.

• ● Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• ● Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst.
• Versuchen Sie niemals, den Projektor selbst zu reparieren, da dies gefährlich sein kann.

Der Aufstellungsort muss eine ausreichende Tragfähigkeit für den Projektor aufweisen.

- Bei ungenügender Tragfähigkeit kann der Projektor herunterfallen und beschädigt werden. Dabei besteht eine hohe Verletzungsgefahr.

Installationen wie das Aufhängen an einer Decke müssen von einem qualifizierten Fachmann durchgeführt werden.

• ● Bei fehlerhafter Installation besteht Verletzungsgefahr und die Gefahr eines elektrischen Schlages.
• ● Verwenden Sie keine andere Deckenhalterung als eine von Panasonic autorisierte Halterung.

Falls Fremdkörper oder Wasser in den Projektor gelangt sind, der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist, muss der Netzstecker aus der Steckdose gezogen werden.

• ● Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.

Die Steckdose muss sich in der Nähe der Anlage befinden und leicht zugänglich sein.

- Ziehen Sie beim Auftreten eines Problems sofort den Netzstecker von der Steckdose ab.

Die Steckdose darf nicht überlastet werden.

- ● Bei Überlastung der Netzsteckdose, wenn z.B. zu viele Netzadapter angeschlossen sind, besteht Überhitzungsgefahr, die zu einem Brandausbruch führen kann.

Versuchen Sie nicht, den Projektor baulich zu verändern oder zu demontieren.

● ● Die im Inneren vorhandene Hochspannung kann elektrische Schläge verursachen. - ● Für Einstellungs- und Reparaturarbeiten müssen Sie sich an einen autorisierten Kundendienst wenden.

Das Netzstecker sauber halten, es darf nicht mit Staub bedeckt sein.

• ● Bei einer Staubansammlung kann die Isolation durch Luftfeuchtigkeit beschädigt werden, so dass die Gefahr eines Feuerausbruchs vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose und wischen Sie das Kabel mit einem trockenen Tuch sauber.
• Falls Sie den Projektor für längere Zeit nicht verwenden, ziehen Sie die Netzstecker aus der Steckdose.

Der Netzstecker nicht mit nassen Händen anfassen.

- ● Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.

Den Netzstecker vollständig in die Steckdose einstecken.

• Bei unvollständigem Einstecken des Netzsteckers in die Steckdose kann sich Wärme entwickeln, was zu einem Feuerausbruch führen kann.
• ● Verwenden Sie keine beschädigten Stecker oder lockeren Steckdosen.

Den Projektor nicht auf instabile Flächen aufstellen.

• ● Bei der Aufstellung auf einer instabilen oder geneigten Fläche kann der Projektor herunterfallen oder umkippen, so dass eine hohe Verletzungsgefahr besteht und der Projektor beschädigt werden kann.
• ● Verwenden Sie den Projektor nicht in einer angehobenen oder horizontal gekippten Position oder in horizontal gekippter Position, da dies zu einem Versagen des Projektors führen kann.

Der Projektor darf nicht nass werden.

- Es besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Das Netzkabel und der Netzstecker dürfen nicht beschädigt werden.

• Das Netzkabel darf nicht abgeändert, mit schweren Gegenständen belastet, erhitzt, verdreht, stark gebogen, gezogen oder gebündelt werden.
• Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr von Kurzschlüssen, eines Feuerausbruchs oder eines elektrischen Schlages.
• Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden.

Stellen Sie den Projektor nicht auf eine weiche Unterlage, wie Teppiche oder Schaumgummimatten.

- Dadurch kann sich der Projektor überhitzen, was zu Verbrennungen oder einem Brand führen kann; der Projektor kann zudem beschädigt werden.

Keine Behälter mit Flüssigkeiten auf den Projektor stellen.

• ● Bei Eindringen von Wasser besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, falls Wasser in den Projektor eingedrungen ist.

Keine Fremdkörper in den Projektor stecken.

- Stecken Sie keine metallenen oder brennbaren Gegenstände in den Projektor und lassen Sie keine Fremdkörper in den Projektor fallen, weil dabei eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages besteht.

Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden.

- Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden.

Während eines Gewitters darf der Projektor oder das Kabel nicht berührt werden.

- Es kann ein elektrischer Schlag ausgelöst werden.

Halten Sie bei eingeschalteter Projektion keine Körperteile in den Lichtstrahl.

- Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Körperteile direkt in diesen Lichtstrahl gehalten werden, können Hautschäden auftreten.

Die Batterieklemmen dürfen nicht mit metallenen Gegenständen, wie Halsketten oder Haarnadeln in Berührung kommen.

• ● Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen.
• Bewahren Sie Batterien in einem Plastikbeutel auf und halten Sie sie von metallenen Gegenständen fern.
• ● Verwenden Sie für die Fernbedienung Mangan- oder Alkali-Batterien.

Berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit einer Batterie.

• Falls Ihre Haut in Kontakt mit der Flüssigkeit kommt, könnten Sie sich Hautverletzungen zuziehen. Waschen Sie evtl. auf die Haut gelangte Flüssigkeit sofort mit reichlich Wasser ab und konsultieren Sie einen Arzt.
• Falls ausgelaufene Batterieflüssigkeit in Ihre Augen gelangt sein sollte, könnte dies zur Beeinträchtigung des Sehvermögens oder zum Erblinden führen. Reiben Sie die Augen in einem solchen Fall niemals, waschen Sie sie vielmehr mit reichlich Wasser und konsultieren Sie einen Arzt.
• ● Bei einer Beschädigung der Isolierung kann die Batterie auslaufen.

Bei eingeschaltetem Projektor nicht in das Objektiv schauen.

- Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.

- Seien Sie besonders vorsichtig, dass keine kleinen Kinder in das Objektiv schauen. Schalten Sie außerdem den Projektor aus und ziehen Sie den Netzstecker ab, wenn Sie nicht anwesend sind.

Halten Sie die Hände oder andere Gegenstände nicht in die Nähe der Luftauslassöffnung.

- An der Luftauslassöffnung tritt heiße Luft aus. Halten Sie die Hände, das Gesicht oder andere wärmeempfindliche Gegenstände nicht in die Nähe der Luftauslassöffnung. Halten Sie einen Abstand von mindestens 50 cm (20") ein, weil sonst Verbrennungen und Beschädigungen auftreten können.

Der Austausch der Lampe sollte von einem qualifizierten Techniker vorgenommen werden.

● Die Lampe steht unter hohem Druck. Bei falscher Handhabung kann die Lampe explodieren. - Die Lampeneinheit kann beim Anstoßen an andere Gegenstände oder Fallenlassen leicht beschädigt werden, was zu Verletzungen und Betriebsstörungen führen kann.

Vor dem Ersetzen der Lampe muss die Lampe für mindestens eine Stunde abkühlen.

● Die Lampenabdeckung kann sehr heiß werden, so dass Sie sich Verbrennungen zuziehen können.

Für das Ersetzen der Lampe muss der Netzstecker aus der Steckdose gezogen werden.

- Es kann ein elektrischer Schlag oder eine Explosion ausgelöst werden.

Erlauben Sie Kindern und Tieren nicht, die Fernbedienung zu berühren.

- Bewahren Sie die Fernbedienung nach der Verwendung außer Reichweite von Kindern und Tieren auf.

VORSICHT

Die Luftein- und -auslassöffnungen dürfen nicht abgedeckt werden.

• ● Bei abgedeckten Entlüftungsöffnungen kann sich der Projektor überhitzen, was zu einem Feuerausbruch oder zu anderen Beschädigungen führen kann.
• Stellen Sie den Projektor nicht unter engen und schlecht belüfteten Verhältnissen wie in einem Schrank oder einem Bücherregal auf.
• Stellen Sie den Projektor nicht auf einem Tuch oder Papier auf, weil solche Unterlagen von der Ansaugöffnung angesaugt werden können.

Stellen Sie den Projektor nicht an feuchten oder staubigen Orten oder an Orten auf, an denen der Projektor mit öligem Rauch oder Dampf in Kontakt kommen kann.

- Die Verwendung des Projektors in einer derartigen Umgebung kann zu Bränden, Stromschlägen oder zur Zersetzung der Kunststoffbauteile führen. Die Zersetzung der Kunststoffbauteile kann dazu führen, dass ein ggf. an der Decke angebrachter Projektor herunterfallen kann.

Stellen Sie den Projektor in keiner Umgebung mit hoher Temperatur auf, wie beispielsweise in der Nähe eines Heizgeräts oder in direktem Sonnenlicht.

- Anderenfalls könnte es zu einem Brand, einer Fehlfunktion oder einer Beschädigung des Plastikgehäuses kommen.

Stellen Sie den Projektor niemals im Freien auf.

- Der Projektor ist ausschließlich für die Verwendung in geschlossenen Räumen vorgesehen.

Zum Lösen des Netzsteckers den Stecker festhalten, nicht am Kabel ziehen.

- Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist.

Vor dem Wechseln des Standortes müssen sämtliche Kabel aus der Steckdose gezogen werden.

- Bei einem Wechsel des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden und es besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Keine schweren Gegenstände auf den Projektor stellen.

- Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt werden und Verletzungen verursachen kann.

Batterien dürfen nicht kurzgeschlossen, erhitzt oder zerlegt werden und nicht in Wasser oder Feuer geworfen werden.

- Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen und Verbrennungen und andere Verletzungen verursachen.

Beim Einsetzen der Batterien müssen die Polaritäten beachtet werden.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen; außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Nur die vorgeschriebenen Batterien verwenden.

- Falls falsche Batterien verwendet oder die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen, außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Nicht alte und neue Batterien miteinander verwenden.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen; außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Entnehmen Sie erschöpfte Batterien sofort aus der Fernbedienung.

- Falls Sie erschöpfte Batterien über einen längeren Zeitraum in der Fernbedienung belassen, könnte es zu einem Auslaufen der Batterieflüssigkeit kommen; zudem könnte die Innentemperatur ungewöhnlich stark ansteigen oder eine Explosion verursacht werden.

Ziehen Sie den Stecker aus der Steckdose und nehmen Sie die Batterien aus der Fernbedienung, wenn der Projektor längere Zeit nicht verwendet wird.

• Falls sich auf dem Netzstecker Staub befindet, kann die Isolation durch die auftretende Feuchtigkeit beschädigt und ein Brand verursacht werden.
• Wenn die Batterien in der Fernbedienung lange Zeit ungenutzt belassen werden, kann die Isolation beschädigt werden und die Batterien können auslaufen oder explodieren, was zu Bränden führen kann.

Stützen Sie sich nicht auf den Projektor.

• Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Verletzungen zuziehen.
• ● Seien Sie besonders vorsichtig, dass keine kleinen Kinder auf dem Projektor stehen oder sitzen.

Vor dem Reinigen den Netzstecker aus der Steckdose ziehen.

- Falls das Netzkabel angeschlossen bleibt, kann ein elektrischer Schlag ausgelöst werden.

Lüften Sie den Raum sofort, wenn die Lampe beschädigt wird. Berühren Sie die Scherben nicht, nähern Sie sich ihnen auch nicht mit dem Gesicht.

• ● Bei Nichtbeachtung ist es möglich, dass der Benutzer das Gas aufnimmt, das beim Bruch der Lampe freigesetzt wurde und das fast genau so viel Quecksilber enthält wie Leuchtstofflampen. Die Scherben können zu Verletzungen führen.
• Wenn Sie glauben, dass Sie das Gas aufgenommen haben oder dass es in Mund oder Augen gelangt ist, suchen Sie sofort einen Arzt auf.
• Konsultieren Sie Ihren Händler bezüglich des Austauschs der Lampe und überprüfen Sie das Innere des Projektors.

Den Projektor innen jährlich von einem autorisierten Kundendienst reinigen lassen.

• ● Bei der Ansammlung von Staub erhöht sich die Gefahr eines Feuerausbruchs und von Betriebsstörungen.
• Lassen Sie den Projektor vor Anbruch der feuchten Jahreszeit von einem autorisierten Kundendienst reinigen. Der autorisierte Kundendienst kann Ihnen gegebenenfalls einen Kostenvoranschlag unterbreiten.

Wir sind bemüht, die Umwelt sauber und schadstofffrei zu halten. Darum bitten wir Sie, das nicht mehr zu reparierende Gerät zu Ihrem Händler oder einer Recyclingsammelstelle zu bringen.

Vorsichtshinweise für den Transport

Schützen Sie den Projektor vor übermäßigen Erschütterungen und Vibrationen.

• Das Objektiv des Projektors muss mit Vorsicht behandelt werden.
• Decken Sie das Objektiv mit dem Objektivdeckel ab, wenn Sie den Projektor transportieren.

Halten Sie das Gehäuse beim Transport des Projektors sicher an der Unterseite fest.

Halten Sie nicht die Vorderfüße oder die Abdeckung fest, um den Projektor an einen anderen Platz zu stellen, da dies den Projektor beschädigen kann.

Transportieren Sie den Projektor nur in der dafür vorgesehenen Tragetasche.

• Legen Sie den Projektor vorsichtig mit dem Objektiv nach oben in die Tragetasche.
• In der Tragetasche müssen die Vorderfüße eingedreht sein.
• Die Tragetasche darf nur den Projektor und das Zubehör enthalten.

Vorsichtshinweise für die Aufstellung

Vermeiden Sie Orte, an denen der Projektor Vibrationen oder Stößen ausgesetzt ist.

Die inneren Teile können beschädigt werden, was Störungen und Unfälle verursachen kann.

Vermeiden Sie die Aufstellung an Orten mit starken Temperaturschwankungen, wie in der Nähe einer Klimaanlage oder von Geräten, die Licht ausstrahlen.

Die Lebensdauer der Lampe kann sich verringern oder der Projektor schaltet sich von selbst aus. Siehe „TEMP-Anzeige“ auf Seite 41.

Den Projektor nicht in der Nähe von Hochspannungsleitungen und Motoren aufstellen.

Der Projektor kann durch elektromagnetische Störungen beeinflusst werden.

Wenden Sie sich für die Aufhängung des Projektors an der Decke an einen qualifizierten Fachmann.

- Es ist ein separat erhältlicher Einbausatz notwendig. Außerdem muss die Installation von einem qualifizierten Fachmann ausgeführt werden.

Wenn Sie diesen Projektor in großen Höhenlagen, zwischen 1 400 m und 2 700 m (4 593 - 8 858 Ft) Meereshöhe benutzen, stellen Sie "HOCHLAND" bitte auf EIN. Siehe „HOCHLAND“ auf Seite 37.

• Dies kann bei Nichtbeachtung zu einer Fehlfunktion führen; zudem könnte die Lebensdauer der Lampe oder anderer Komponenten verringert werden.
• ● Verwenden Sie den Projektor nicht in Höhenlagen über 2.700 m (8.858 ft).

Hinweise für den Betrieb

Optimale Bildqualität

- Schließen Sie die Vorhänge oder Fensterläden und schalten Sie alle Beleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die Innenbeleuchtung auf die Leinwand zu vermeiden.

Berühren Sie die Objektivoberfläche oder das Glas nicht mit bloßen Händen.

- Berühren Sie das Objektiv nicht mit der bloßen Hand, weil Schmutz oder Fingerabdrücke vergrößert und auf die Leinwand projiziert werden. Schließen Sie außerdem die Vorderseitenabdeckung, wenn der Projektor nicht verwendet wird.

LCD-Panel

• Projizieren Sie ein Bild nicht über längere Zeit, weil auf dem LCD-Panel Nachbilder zurückbleiben können. Aktivieren Sie das weiße Testbild über eine Stunde lang, um Nachbilder zu entfernen.
• Das LCD-Panel des Projektors wird mit hoher Präzision gefertigt, um die feinsten Bilddetails abzubilden. Es kann vorkommen, dass einige nicht aktive Bildpunkte als blaue, grüne oder rote Punkte abgebildet werden. Es wird empfohlen, den Projektor einmal auszuschalten und es nach einer Stunde erneut zu versuchen. Dadurch wird die Leistung des Projektors nicht beeinträchtigt.

Der Projektor ist mit einer Hochdruck-Quecksilberlampe ausgestattet, die über die folgenden Eigenschaften verfügt:

● Die Helligkeit der Lampe hängt von der Verwendungsdauer ab. - Durch Stöße oder Splitter könnte sich die Lebensdauer der Lampe verkürzen oder die Lampe könnte explodieren. - In einigen Fällen könnte die Lampe auch nach Verwendung des Projektors explodieren. - ● Wenn die Lampe explodiert, tritt rauchähnliches Gas aus. - Die Lampe könnte zudem explodieren, wenn der Projektor selbst nach der vorgesehenen Austauschzeit der Lampe weiter verwendet wird. - Die Lebensdauer der Lampe hängt von den jeweiligen Lampeneigenschaften, den Betriebsbedingungen sowie der Installationsumgebung ab. Insbesondere die fortgesetzte Verwendung des Projektors für mehr als 10 Stunden oder ein häufiges Ein- und Ausschalten hat große Auswirkungen auf die Lebensdauer der Lampe.

Berühren Sie die Oberflächen des Objektivs bzw. des Objektivdeckels nicht mit bloßen Händen.

- Wenn die Oberfläche des Objektivs oder der Objektivdeckel durch Fingerabdrücke oder sonstige Einwirkungen beschmutzt wird, wird dieser Schmutz vergrößert und auf die Projektionsfläche projiziert.

Sicherheit

Treffen Sie für die Benutzung des Projektors Sicherheitsmaßnahmen, die folgende Vorfälle abdecken.

• Verlust Ihrer persönlichen Registrierungsangaben.
• Unerlaubte Bedienung durch nicht autorisierte Dritte.
• Ausschließen oder Vorsorge treffen gegen die Benutzung des Projektors durch nicht autorisierte Dritte.

Sicherheitsanleitung

• Ändern Sie Ihr Passwort regelmäßig.
• ● Verwenden Sie keine Passwörter, die einfach zu vermuten sind.
• Sie werden nie von einem autorisierten Servicecenter nach Ihrem Passwort gefragt.
• ● Teilen Sie Ihr Passwort nicht der Allgemeinheit mit.
• ● Sichern Sie die Netzwerkumgebung durch die Firewall.

Zubehör

Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Fernbedienung für PT-LB80NTE / PT-LB75NTE(x1)*1N2QAYB000152	Fernbedienung für PT-LB80E / PT-LB75E (x1)*2N2QAYB000154	AA-Batterien für Fernbedienung (x2)	Sicherung des Netzkabels (x1)TTRA0185
		Netzkabel (x1)K2CM3DH00015	CD-ROM*3(x1)TQBH9010
		Tragetasche (x1)TPEP018	RGB-Signalkabel (x1)1,8 m (5'10")K1HA15DA0002

*1. Nur PT-LB80NTE / PT-LB75NTE *2. Nur PT-LB80E / PT-LB75E *3. Nur PT-LB80NTE / PT-LB75NTE

* Mit Schutzeinrichtungen für die beiliegenden Geräte, wie eine Steckerabdeckung oder Schaumstoffkartons, muss ordnungsgemäß umgegangen werden.

* Im Falle des Verlusts eines Zubehörs wenden Sie sich bitte an ein autorisiertes Servicecenter.

Vor Gebrauch lesen

Bildschirm für erforderliche Mindesteinstellungen

Wenn Sie zum ersten Mal ein Bild projizieren oder der Projektor initialisiert wurde, wird ein Bildschirm angezeigt, in dem Sie die erforderlichen Mindesteinstellungen vornehmen müssen.

SPRACHE

Wählen Sie die gewünschte Menüsprache aus.

Markieren Sie die gewünschte Sprache mit den Tasten ▲ ▼ ◀▶ auf der Fernbedienung oder dem Bedienteil am Projektor und drücken Sie ENTER, um mit der nächsten Einstellung fortzufahren.

OPTIONEN

Wählen Sie die aktuelle Projektionsart und die Lüftergeschwindigkeit aus. Wenn Sie zur vorhergehenden Einstellung zurückkehren möchten, drücken Sie die ZURÜCK-Taste.

INSTALLATION

Wählen Sie die gewünschte Installationsart mit den Tasten ◀▶ auf der Fernbedienung oder dem Bedienteil am Projektor aus. Drücken Sie ▼, um mit der Einstellung HOCHLAND fortzufahren.

FRONT/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von vorn
FRONT/DECKE	Anbringung an der Decke, Projektion von vorn
RÜCK/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von hinten
RÜCK/DECKE	Anbringung an der Decke, Projektion von hinten

HOCHLAND

Wenn Sie den Projektor in Höhenlagen verwenden, muss die Option HOCHLAND auf EIN gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den Tasten

◀▶ aus. Wenn Sie zur Option INSTALLATION zurückkehren möchten, drücken Sie ▲. ● ● AUS Die Lüftergeschwindigkeit ist niedrig. ● EIN Die Lüftergeschwindigkeit ist hoch.

HINWEIS:

• Zwischen 1.400 m und 2.700 m (4.593 - 8.858 ft) Meereshöhe muss die Einstellung auf EIN stehen. • Die Lautstärke des Lüftergeräuschs hängt von der Einstellung HOCHLAND ab.

Drücken Sie die ENTER-Taste, um mit der Projektion zu beginnen.

• Sobald Sie die Einstellungen zur Erfüllung der Mindestanforderungen durchgeführt haben, wird dies nur noch bei Initialisierung des Projektors angezeigt. Siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38.
• Sie können alle Einstellungen im Hauptmenü ändern. Siehe „Menünavigation“ auf Seite 29.

Info über den Projektor

Projektorgehäuse

● Sicht von oben und Vorderansicht

HINWEIS:

• Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 50 cm (20") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.
• Wenn das Gerät nicht verwendet wird, bleibt der Objektivdeckel befestigt, um das Objektiv zu schützen.

Rück- und Unteransicht

HINWEIS:

• Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 50 cm (20") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.
• Wenn ein Kabel an VARIABLE AUDIO OUT angeschlossen wird, wird der integrierte Lautsprecher deaktiviert.

Fernbedienung

Batteriefach

1. Drücken Sie auf die Lasche und heben Sie die Abdeckung ab.
2. Legen Sie die Batterien entsprechend der Polabbildung im Inneren ein.

Ansicht von oben (Seite 25)

Anbringen einer Handschlaufe

Sie können eine beliebige Schlaufe an der Fernbedienung anbringen.

Signalsender für die Fernbedienung

• Lassen Sie die Fernbedienung nicht fallen.
• Halten Sie sie von Flüssigkeiten und Feuchtigkeit fern.
• Verwenden Sie für die Fernbedienung Mangan- oder Alkali-Batterien.
• Versuchen Sie nicht, die Fernbedienung baulich zu verändern oder zu demontieren. Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.
• Vermeiden Sie die unnötige Betätigung von Tasten der Fernbedienung, da dies die Lebensdauer der Batterien verkürzen kann.
• Siehe „Bedienung der Fernbedienung“ auf Seite 25.

Aufstellung

Größe der Projektionsfläche und Reichweite

Sie können die Projektionsgröße mit dem 2,0×-Zoomobjektiv anpassen. Die Reichweite des Projektors wird folgendermaßen berechnet.

Projektionsgröße(4 : 3)	Reichweite (L)PT-LB80NTE / PT-LB80E		Reichweite (L)PT-LB75NTE / PT-LB75E
Diagonale der Projektionsfläche (SD)	Mindestabstand(LW)	Höchstabstand(LT)	Mindestabstand(LW)	Höchstabstand(LT)
33" (0,84 m) 1,1 m (3'7")	1,1 m (3'7")
40" (1,02 m)	1,1 m (3'7")	1,4 m (4'7")	1,1 m (3'7")	1,4 m (4'7")
50" (1,27 m)	1,4 m (4'7")	1,7 m (5'6")	1,4 m (4'7")	1,7 m (5'6")
60" (1,52 m)	1,7 m (5'6")	2,1 m (6'10")	1,7 m (5'6")	2,1 m (6'10")
70" (1,78 m)	2,0 m (6'6")	2,5 m (8'2")	2,0 m (6'6")	2,4 m (7'10")
80" (2,03 m)	2,3 m (7'6")	2,8 m (9'2")	2,3 m (7'6")	2,8 m (9'2")
90" (2,29 m)	2,6 m (8'6")	3,2 m (10'5")	2,6 m (8'6")	3,1 m (10'2")
100" (2,54 m)	2,9 m (9'6")	3,5 m (11'5")	2,9 m (9'6")	3,5 m (11'5")
120" (3,05 m)	3,5 m (11'5")	4,2 m (13'9")	3,5 m (11'5")	4,2 m (13'9")
150" (3,81 m)	4,4 m (14'5")	5,3 m (17'4")	4,3 m (14'1")	5,2 m (17')
200" (5,08 m)	5,9 m (19'4")	7,1 m (23'3")	5,8 m (19')	7,0 m (22'11")
250" (6,35 m)	7,4 m (24'3")	8,9 m (29'2")	7,3 m (23'11")	8,7 m (28'6")
300" (7,62 m)	8,8 m (28'10")	10,7 m (35'1")	8,7 m (28'6")	10,5 m (34'5")

* Alle oben aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

- Berechnung der Abmessungen der Projektionsfläche

Genauere Abmessungen der Projektionsfläche können Sie mit der Diagonale der Projektionsfläche berechnen.

● ● Breite (SW) und Höhe (SH) der Projektionsfläche

SW (m) = SD (in) × 0,0203 \ SH (m) = SD (in) × 0,0152

● Mindestabstand (LW) und Höchstabstand (LT)

PT-LB80NTE: LW (m) = 0,0296 × SD (in) - 0,039 \ LT (m) = 0,0358 × SD (in) - 0,047

PT-LB75NTE: LW (m) = 0,0292 × SD (in) - 0,036 \ LT (m) = 0,0351 × SD (in) - 0,044

* Alle oben aufgeführten Ergebnisse sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

HINWEIS:

• Siehe „Größe der Projektionsfläche und Reichweite für das Bildformat 16:9“ auf Seite 49.
• Verwenden Sie den Projektor nicht in einer angehobenen oder horizontal gekippten Position, da dies zu einem Versagen des Projektors führen kann.
• Sie können den Projektor vertikal um ca. 30° kippen. Ein zu hoher Neigungswinkel kann die Lebensdauer der Bauteile senken.

Eine hohe Qualität des Projektionsbildes kann erreicht werden, wenn die Projektionsfläche an einem Ort angebracht wird, an den weder Sonnenlicht noch Raumbeleuchtung dringen. Schließen Sie Rollläden oder Vorhänge, um Licht auszuschließen.

Der Projektor kann für folgende vier Projektionsarten verwendet werden. Zur Einrichtung der gewünschten Projektionsart auf dem Projektor, siehe „INSTALLATION“ auf Seite 37.

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von vorn

Anbringung an der Decke, Projektion von vorn

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von hinten

Anbringung an der Decke, Projektion von hinten

• Für die Projektion von hinten ist eine durchscheinende Projektionsfläche notwendig.
• Zur Anbringung an der Decke ist die getrennt erhältliche Deckenhalterung (ET-PKB80) notwendig.

Vorderfußanpassung und Projektionswinkel

Sie können den Projektionswinkel in vertikaler Richtung durch Drücken der Tasten für die Vorderfußanpassung korrigieren.

Siehe „Positionieren des Bildes“ auf Seite 24.

• Am Lüftungsausgang tritt heiße Luft aus. Berühren Sie den Lüftungsausgang nicht direkt.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.

Anschlüsse

Vor dem Anschluss an den Projektor

• Lesen und befolgen Sie die Betriebs- und Anschlusshinweise für alle Peripheriegeräte. ● Die Peripheriegeräte müssen ausgeschaltet werden.
• Legen Sie die mit Projektor- und Peripheriegerät-Anschlüssen kompatiblen Verbindungskabel bereit.
• Wenn das Eingangssignal gestört ist, kann die Qualität des projizierten Bildes leiden, und die Zeitkorrektur wird aktiviert.
• Überprüfen Sie die Art des Videosignals. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Wenn Sie mehr als ein AV-Gerät anschließen, müssen Sie die Audio-Verbindung von Hand umschalten.

Anschlussbeispiel: AV-Anlage

● Anschluss an VIDEO IN / S-VIDEO IN

Anschlussbeispiel: Computer

HINWEIS:

• Schließen Sie keine Eingangssignale an, wenn die Option COMPUTER2 AUSWAHL im Menü OPTIONEN auf AUSGANG gestellt ist.
• Weitere Informationen über die kabellose Verbindung finden Sie auf der CD-ROM. (Nur PT-LB80NTE/PT-LB75NTE)

Ein- und Ausschalten des Projektors

Netzkabel

- Anschluss

1. Stellen Sie sicher, dass die Form des Netzsteckers und des AC IN (Stromeingang)-Anschlusses auf der Rückseite des Projektors übereinstimmen. Stecken Sie dann den Stecker vollständig ein.

1. Richten Sie die Seite der Sicherung des Netzkabels entlang der seitlichen Führungsschiene des AC IN (Stromeingang)-Anschlusses des Projektors aus und schieben Sie die Sicherung dann auf.

1. Drücken Sie die Lasche in die Sicherungsvorrichtung, bis sie einrastet.

1. Schließen Sie das Netzkabel an eine Steckdose an.
2. Die Anzeigen POWER und POWER LOCK leuchten rot und der Projektor bleibt im Bereitschaftsmodus.

● Direkte Einschaltfunktion

Wenn STROM DIREKT AN im Menü OPTIONEN auf EIN gesetzt ist, schließen Sie das Netzkabel an eine Steckdose an. Die Projektion beginnt nun auch dann, wenn das Bedienteil deaktiviert oder die POWER-Taste gesperrt ist. Siehe „STROM DIREKT AN“ auf Seite 37.

Wenn STROM DIREKT AN auf AUS gesetzt ist, befindet sich der Projektor im selben Modus wie beim letzten Ziehen des Steckers, im Bereitschafts- oder im Projektionsmodus.

● Trennen des Anschlusses

1. Ziehen Sie das Netzkabel von der Steckdose ab.
2. Drücken Sie die Lasche nach unten, und schieben Sie die Abdeckung weg.

1. Schieben Sie die Sicherung des Netzkabels an der seitlichen Führungsschiene entlang und nehmen Sie sie ab.

1. Ziehen Sie dann das Netzkabel vom AC IN (Stromeingang)-Anschluss auf der Rückseite des Projektors ab. Ziehen Sie dabei am Stecker, nicht am Kabel.

- Die POWER-Anzeige leuchtet orange, wenn der interne Lüfter durch die interne Stromversorgung weiterbetrieben wird.

- Direkte Ausschaltfunktion

Sie können die Stromversorgung jederzeit unterbrechen, indem Sie das Netzkabel aus der Steckdose ziehen oder den Hauptschalter betätigen. Die integrierte Lampenkühlung wird durch die interne Stromversorgung weiterbetrieben und nach ausreichender Kühlung automatisch abgeschaltet.

HINWEIS:

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzkabel.
• Stellen Sie sicher, dass alle Eingabegeräte angeschlossen und ausgeschaltet sind, bevor Sie das Netzkabel anschließen.
• Führen Sie den Stecker nicht mit Gewalt ein, da sonst der Projektor und/oder das Kabel beschädigt werden können.
• Verschmutzungen und Staubschichten in der Umgebung von Steckern können zu Feuer oder elektrischen Gefahren führen.
• Schalten Sie den Projektor aus, wenn er nicht verwendet wird.
• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird.
• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird.
• Wenn die POWER-Anzeige leuchtet, dürfen Sie den Projektor nicht in die Tragetasche legen.

Einschalten des Projektors

Stellen Sie vor dem Einschalten des Projektors sicher, dass das Netzkabel und alle anderen Geräte ordnungsgemäß angeschlossen sind.

Siehe „Anschlüsse“ auf Seite 19 und “Netzkabel” auf Seite 20.

● Bedienung mit Bedienteil

Stellen Sie sicher, dass BEDIENTEIL im Menü OPTIONEN auf ENTSPERREN gesetzt ist. Die POWER-Taste ist gesperrt, um eine Fehlfunktion zu verhindern, und die POWER LOCK-Anzeige leuchtet rot.

1. Drücken Sie die RELEASE-Taste.

● Die POWER LOCK-Anzeige erlischt. - ● Wenn 10 Sekunden keine Bedieneingabe erfolgt, wird die POWER-Taste erneut gesperrt.

1. Drücken Sie die POWER-Taste innerhalb von 10 Sekunden.

• Die POWER-Taste piept einmal.

1. Die POWER-Anzeige blinkt mehrmals grün.
2. Die POWER-Anzeige leuchtet grün, das Einschalt-Logo wird 30 Sekunden lang angezeigt.
3. Wenn die Option EINSCHALT LOGO im Menü OPTIONEN auf AUS gestellt wurde, wird das Einschalt-Logo nicht angezeigt. Siehe „EINSCHALT LOGO“ auf Seite 36.

● Bedienung mit Fernbedienung

1. Drücken Sie die POWER-Taste.
2. Die POWER-Anzeige blinkt mehrmals grün.
3. Die POWER-Anzeige leuchtet grün, das Einschalt-Logo wird 30 Sekunden lang angezeigt.

- Wenn die Option EINSCHALT LOGO im Menü OPTIONEN auf AUS gestellt wurde, wird das Einschalt-Logo nicht angezeigt. Siehe „EINSCHALT LOGO“ auf Seite 36.

● Bedienung mit direkter Einschaltfunktion

Sie können den Projektor einschalten, indem Sie das Netzkabel anschließen. Siehe „Direkte Einschaltfunktion“ auf Seite 20.

HINWEIS:

• Während des Hochfahrens des Projektors ist manchmal ein leises Klappern oder Klirren zu hören. Unter Umständen flackert auch die Anzeige aufgrund der Lampeneigenschaften. Diese Vorgänge sind unbedenklich und beeinträchtigen in keiner Weise die Leistung des Projektors.
• Wenn das interne Kühlgebläse in Betrieb ist, sind bestimmte Betriebsgeräusche zu hören. Die Lautstärke der Betriebsgeräusche hängt von der Umgebungstemperatur ab.
• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird. • Die Bedienung der Tasten am Bedienteil mit Handschuhen oder verbundenen Händen führt unter Umständen zu Fehlern.

Ausschalten des Projektors

● Bedienung mit Bedienteil

Stellen Sie sicher, dass BEDIENTEIL im Menü OPTIONEN auf ENTSPERREN gesetzt ist.

1. Drücken Sie die POWER-Taste.
2. Ein Bestätigungsdialog wird angezeigt.
3. Wenn Sie 10 Sekunden lang keinen Bedienvorgang vornehmen bzw. keine andere Taste als die POWER-Taste drücken, wird der Bestätigungsbildschirm ausgeblendet und die Projektion wieder angezeigt.
4. Drücken Sie erneut die POWER-Taste innerhalb von 10 Sekunden.
5. Die POWER-Anzeige blinkt orange.

● ● Der Projektor kühlt die Lampe.

1. Die POWER- und die POWER LOCK-Anzeige leuchten rot.

● Bedienung mit Fernbedienung

1. Drücken Sie die POWER-Taste.
2. Ein Bestätigungsdialog wird angezeigt.
3. Wenn Sie 10 Sekunden lang keinen Bedienvorgang vornehmen bzw. keine andere Taste als die POWER-Taste drücken, wird der Bestätigungsbildschirm ausgeblendet und die Projektion wieder angezeigt.
4. Drücken Sie erneut die Taste POWER innerhalb von 10 Sekunden.
5. Die POWER-Anzeige blinkt orange. ● Der Projektor kühlt die Lampe.
6. Die POWER- und die POWER LOCK-Anzeige leuchten rot.

Bedienung mit direkter Ausschaltfunktion

Sie können den Projektor ausschalten, indem Sie das Netzkabel aus der Steckdose ziehen. Siehe „Direkte Ausschaltfunktion“ auf Seite 20.

HINWEIS:

• Sie können den Projektor ohne Anzeige des Bestätigungsbildschirms durch Drücken der POWER-Taste für mindestens 0,5 Sekunden ausschalten.
• Wenn das interne Kühlgebläse in Betrieb ist, sind bestimmte Betriebsgeräusche zu hören. Die Lautstärke der Betriebsgeräusche hängt von der Umgebungstemperatur ab.
• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird. • Die Bedienung der Tasten am Bedienteil mit Handschuhen oder verbundenen Händen führt unter Umständen zu Fehlern.

POWER- und POWER LOCK-Anzeige

Die POWER-Anzeige gibt den Betriebsstatus an, die POWER LOCK-Anzeige zeigt den Status der RELEASE-Taste an.

- Betriebsstatus der POWER LOCK-Anzeige

Betriebsstatus Status
Leuchtet nicht und blinkt nicht		● ● Keine Stromversorgung vorhanden.● Die RELEASE-Taste ist gedrückt und die POWER-Taste ist entsperrt.● ● Die Stromversorgung ist gewährleistet.
Rot	Leuchtet	Die POWER-Taste ist gesperrt.
	Blinkt	Drücken der gesperrten POWER-Taste.

● Betriebsstatus der POWER-Anzeige

Betriebsstatus*1		Status
Leuchtet nicht und blinkt nicht		Es liegt keine Stromversorgung vor, und der interne Lüfter wird nicht betrieben.
Rot	Leuchtet	Das Gerät wird mit Strom versorgt und befindet sich im Bereitschaftsmodus*2, die POWER-Taste ist gesperrt.
	Blinkt Kabellose Verbindung wird vorbereitet. (nur PT-LB80NTE/PT-LB75NTE)
Grün	Blinkt Das Gerät wird mit Strom versorgt und die Projektion wird vorbereitet.
	Leuchtet Die Projektion läuft.
Orange	Leuchtet	Es liegt keine Stromversorgung vor, und der interne Lüfter kühlt die Lampe über die interne Stromversorgung.
	Blinkt	Das Gerät wird beim Kühlen der Lampe wieder angeschaltet und geht in den Projektionsmodus über. Dieser Vorgang kann einige Zeit in Anspruch nehmen.

*1. Wenn die Anzeige LAMPE oder TEMP blinkt, leuchtet die Anzeige POWER nicht.

*2. Der Stromverbrauch im Bereitschaftsmodus beträgt 4,0 W.

Projizieren eines Bildes

Wahl des Eingangssignals

1. Schalten Sie die angeschlossenen Geräte ein.
2. Drücken Sie die Wiedergabetaste des entsprechenden Gerätes.
3. Erkennen Sie das Eingangssignal automatisch.
4. Wechseln Sie automatisch das Bildformat.

HINWEIS:

• Wenn SIGNALSUCHE im Menü OPTIONEN deaktiviert ist, wählen Sie das erforderliche Eingangssignal durch mehrmaliges Drücken der EINGANGSWAHL-Tasten auf der Fernbedienung bzw. der Taste EINGANGSWAHL am Projektor. Siehe „SIGNALSUCHE“ auf Seite 37, “Umschalten des Eingangssignals” auf Seite 26 oder “EINGANGSWAHL-Taste” auf Seite 14.
• Siehe „BILDFORMAT“ auf Seite 34.

Positionieren des Bildes

1. Stellen Sie den Projektor senkrecht zur Projektionsfläche auf.

1. Passen Sie den Scheitelwinkel des Projektors an.
2. Drücken Sie die Tasten für die Vorderfußanpassung, und passen Sie den Scheitelwinkel an.
3. Siehe „Vorderfußanpassung und Projektionswinkel“ auf Seite 18.

1. Öffnen Sie die Abdeckung für Zoom- bzw.

Scharfstell-Ring.

- Siehe „Abdeckung für Zoom- bzw. Scharfstell-Ring“ auf Seite 14.

1. Drehen Sie an den Ringen für Zoom und Scharfstellung, um das projizierte Bild anzupassen.

- Sie können die Wirkung der Einstellung mit TESTBILD im Menü OPTIONEN überprüfen. Siehe „TESTBILD“ auf Seite 38.

HINWEIS:

• Berühren Sie nicht den Lüftungsausgang, da dies zu Verbrennungen und Verletzungen führen kann.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.
• Bei der Scharfstellung müssen Sie u. U. das Bildformat durch erneutes Bewegen des Zoom-Rings einstellen.

Bedienung der Fernbedienung

Reichweite

Sie können den Projektor mit der Fernbedienung innerhalb einer Reichweite von 15 m (49'2") und einer horizontalen und vertikalen Neigung von ca. ± 30° bedienen.

●● Richtung Projektor

Der Sender der Fernbedienung muss auf den Signalempfänger der Fernbedienung des Projektors zeigen. Drücken Sie dann die gewünschten Tasten, um das Gerät zu bedienen.

●● Richtung Projektionsfläche

Der Sender der Fernbedienung muss auf die Projektionsfläche zeigen. Drücken Sie dann die gewünschten Tasten, um das Gerät zu bedienen. Das Signal wird von der Projektionsfläche zum Projektor reflektiert.

- Die Reichweite der Fernbedienung ist hierbei vom Material der Projektionsfläche abhängig. Diese Funktion steht bei einer lichtdurchlässigen Projektionsfläche u. U. nicht zur Verfügung.

HINWEIS:

• Siehe „Info über den Projektor“ auf Seite 14, um die Position des Signalsenders und -empfängers der Fernbedienung zu bestätigen.
• Schirmen Sie den Signalempfänger in diesem Fall gegen starke Lichtquellen ab. Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann die Fernbedienung eventuell Funktionsstörungen aufweisen.
• Wenn zwischen Sender und Signalempfänger der Fernbedienung Hindernisse vorhanden sind, funktioniert die Fernbedienung unter Umständen nicht ordnungsgemäß.

Automatische Einrichtung der Bildposition

Wenn Sie die Position des projizierten Bildes während der Projektion neu anpassen müssen oder wenn AUTOMATIK im Menü OPTIONEN auf AUS gesetzt ist, drücken Sie die Taste

AUTOMATIK.

Der Projektor erkennt anhand des SIGNALSUCHE-Systems ein RGB-Signal und korrigiert die Einstellungen für POSITION, DOT CLOCK und CLOCK PHASE im Menü POSITION automatisch.

HINWEIS:

• Wenn die Einstellung SIGNALSUCHE im Menü OPTIONEN auf AUS gesetzt ist, wählen Sie zunächst das erforderliche Signal manuell aus. Siehe „Umschalten des Eingangssignals“ auf Seite 26.
• Wenn die Dot Clock-Frequenz bei 108 MHz oder mehr liegt, funktioniert die AUTOMATIK nicht.
• Wenn das projizierte Bild zu dunkel ist oder die Ränder unscharf sind, hält die AUTOMATIK unter Umständen an, bevor die Einstellung abgeschlossen wurde. Projizieren Sie in diesem Fall ein schärferes oder helleres Bild und drücken Sie die Taste erneut.

Umschalten des Eingangssignals

COMPUTER

WIRELESS

VIDEO

Sie können das Eingangssignal manuell umschalten, indem Sie die Tasten

COMPUTER, WIRELESS (nur bei PT-LB80NTE/PT-LB75NTE) und VIDEO

drücken. Drücken Sie die entsprechende Taste mehrmals, oder drücken Sie ◀▶, um folgendermaßen durch die Eingänge zu schalten.

- Sie können das ausgewählte Eingangssignal in der rechts oben auf der Projektionsfläche angezeigten Eingabeführung bestätigen. Der ausgewählte Anschluss ist gelb markiert. Siehe „EINGABEFÜHRUNG“ auf Seite 36.

● Drücken der COMPUTER-Taste

COMPUTER1 COMPUTER2

HINWEIS:

• Nur wenn COMPUTER2 AUSWAHL auf EINGABE gestellt wurde, können Sie zwischen COMPUTER1 und COMPUTER2 umschalten.
• Wenn von den COMPUTER-Anschlüssen keine Signale kommen, wird die Computeranschlusshilfe angezeigt. Siehe „Computeranschlusshilfe“ auf Seite 48.

● Drücken der WIRELESS-Taste

● Die WIRELESS-Taste gibt es nur beim PT-LB80NTE/PT-LB75NTE. - ● Weitere Informationen finden Sie auf der CD-ROM.

● Drücken der VIDEO-Taste

VIDEO

S-VIDEO

● Drücken der EINGANGSWAHL-Taste am Projektor

COMPUTER1

WIRELESS ^*1

COMPUTER2

S-VIDEO

VIDEO

*1. Die WIRELESS-Taste gibt es nur beim PT-LB80NTE/PT-LB75NTE.

HINWEIS:

• Das umgeschaltete Signal wird möglicherweise nach kurzer Zeit angezeigt.
• Wenn Sie einen Anschluss auswählen, an dem sich kein Kabel befindet, blinkt die Eingabeführung mehrmals.
• Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Siehe „Anschlüsse“ auf Seite 19.

Standbild

FREEZE

Drücken Sie die Taste STANDBILD, um das Bild aufzunehmen und als Standbild anzuzeigen. Wenn das Standbild aktiviert

wurde, wird der Ton vom Projektor angehalten. Drücken Sie die STANDBILD-Taste erneut, um mit der Projektion fortzufahren.

Projektion vorübergehend anhalten

AV MUTE

Sie können die Projektion und den Ton vom Projektor vorübergehend anhalten, um Strom

zu sparen. Drücken Sie erneut die Taste AV STUMMSCHALTUNG, um die Projektion fortzusetzen.

Wiederherstellung der werkseitig festgelegten Standardeinstellungen

DEFAULT

Sie können die meisten benutzerdefinierten Einstellungen auf die werkseitig festgelegten Einstellungen zurücksetzen, indem Sie die

Taste STANDARD auf der Fernbedienung drücken. Gehen Sie in das entsprechende Untermenü oder zum entsprechenden Menüpunkt und drücken Sie die

STANDARD-Taste erneut.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

• Bestimmte Menüpunkte können nicht mit der STANDARD-Taste zurückgesetzt werden. Passen Sie diese Menüpunkte von Hand an.
• Wenn Sie alle Einstellungen auf die Werkstandards zurücksetzen möchten, siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38.

Projektion eines Bildes im INDEX-WINDOW-Modus (Doppelbildfunktion)

INDEX-WINDOW

Sie können ein Bild in 2 Fenstern als INDEX-WINDOW anzeigen. Ein Fenster enthält ein

Standbild, das im Speicher abgelegt und auf

der linken Bildhälfte angezeigt wird, die Anzeige der laufenden Bilder wird gleichzeitig auf der rechten Seite fortgesetzt.

der linken Bildhälfte angezeigt wird, die Anzeige der laufenden Bilder wird gleichzeitig auf der rechten Seite fortgesetzt.

Drücken Sie erneut die Taste MENÜ oder ZURÜCK, um die Projektion fortzusetzen.

In der Standardeinstellung werden das Standbild auf der linken und das nachfolgende Bild auf der rechten Seite angezeigt. Drücken Sie ◀▶, um die Position umzuschalten.

In der Standardeinstellung werden das Standbild auf der linken und das nachfolgende Bild auf der rechten Seite angezeigt. Drücken Sie ◀▶, um die Position umzuschalten.

Drücken Sie ▲ ▼, um ein neues Standbild aufzunehmen und zwischen den 3 Bildgrößen zu wechseln.

Drücken Sie ▲ ▼, um ein neues Standbild aufzunehmen und zwischen den 3 Bildgrößen zu wechseln.

- Wenn Sie die Fenstergröße ändern, ändert sich das Bildformat und das Bild wird vertikal gestreckt.

- Wenn Sie die Fenstergröße ändern, ändert sich das Bildformat und das Bild wird vertikal gestreckt.

Drücken Sie im Modus INDEX-WINDOW die Taste ENTER, um ein neues Standbild aufzunehmen. Das Standbildfenster wird kurz danach aktualisiert.

Drücken Sie im Modus INDEX-WINDOW die Taste ENTER, um ein neues Standbild aufzunehmen. Das Standbildfenster wird kurz danach aktualisiert.

HINWEIS:

- Wenn Sie ein schnell bewegtes Bild erfassen möchten, führen Sie diesen Schritt mehrmals durch, um ein stabiles Bild zu erzielen.

Verwenden einer zugewiesenen Funktion

FUNCTION

Sie können der Taste FUNKTION eine ausgewählte Funktion zuweisen.

Folgende Funktionen können zugewiesen werden.

Siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 38, um Funktionen zuzuweisen.

AVSTUMMSCHALTUNG	Siehe „Projektion vorübergehend anhalten“ auf Seite 26.
STANDBILD Siehe „Standbild“ auf Seite 26.
AUTOMATIK	Siehe „Automatische Einrichtung der Bildposition“ auf Seite 25.
INDEX-WINDOW	Siehe „Projektion eines Bildes im INDEX-WINDOW-Modus (Doppelbildfunktion)“ auf Seite 27.
BILDFORMAT	Siehe „BILDFORMAT“ auf Seite 34.
BILDAUSWAHL	Siehe „BILDAUSWAHL“ auf Seite 32.

Einstellung der Lautstärke der Lautsprecher

VOLUME

Sie können die Lautstärke der integrierten Lautsprecher und der Audioausgabe einstellen.

Drücken Sie auf der LAUTSTÄRKE-Taste auf die Seite „+“, um die Lautstärke zu erhöhen bzw. auf die Seite „-“, um sie zu verringern.

Drücken Sie auf der LAUTSTÄRKE-Taste auf die Seite „+“, um die Lautstärke zu erhöhen bzw. auf die Seite „-“, um sie zu verringern.

Drücken Sie auf der LAUTSTÄRKE-Taste auf die Seite „+“, um die Lautstärke zu erhöhen bzw. auf die Seite „-“, um sie zu verringern.

Vergrößerung eines Bildbereichs

DIGITAL ZOOM

Sie können einen Bereich des projizierten Bildes zur Hervorhebung um das Ein- bis Zweifache vergrößern.

● Vergrößern des Bildes

1. Drücken Sie einmal auf eine beliebige Seite der Taste DIGITAL ZOOM +/-

- Der mittlere Bereich wird dann vergrößert.

1. Passen Sie die Bildgröße mit der Taste DIGITAL ZOOM +/- an.

● ● Die Bildgröße wird in 0,1-Schritten geändert.

Drücken auf „-“ Drücken auf „+“

- Verschieben des

Vergrößerungsbereichs

Mit ▲ ▼ ◀▶ können Sie den Vergrößerungsbereich verschieben.

HINWEIS:

• Wenn das COMPUTER-Signal projiziert wird, wird der Vergrößerungsbereich von 1× auf 3× geändert. Wenn die Option BILDSPERRE im Menü POSITION auf EIN gestellt wurde, ändert sich die Vergrößerung von 1x auf 2x. Siehe „BILDSPERRE“ auf Seite 35.
• Wenn das Eingangssignal geändert wird, während der Modus DIGITAL ZOOM aktiviert ist, wird der Modus DIGITAL ZOOM aufgehoben.
• Wenn DIGITAL ZOOM aktiviert ist, stehen die Tasten AUTOMATIK, STANDBILD, STANDARD, DOPPELBILD und FUNKTION (außer wenn AV STUMMSCHALTUNG zugewiesen wurde) nicht zur Verfügung.

Menünavigation

Über die verschiedenen Menüs des Projektors können Sie auf die Funktionen zugreifen, die keine eigene Taste auf der Fernbedienung haben. Die Menüoptionen wurden strukturiert und kategorisiert. Sie können mit den Tasten

▲ ▼ ▶ ◀ durch das Menü navigieren.

Navigation durch das MENÜ

■ Anzeigen des Hauptmenüs

MENU

Drücken Sie die MENÜ-Taste, um das Hauptmenü und die Bedienhinweise anzuzeigen.

Zeigt die zur Einstellung notwendigen Tasten an.

- Balkeneinstellungen

Das Dreieck unter dem Balken zeigt die werkseitigen Einstellungen, das Viereck zeigt die aktuelle Einstellung an.

- Rückkehr zum vorhergehenden Menü

RETURN

Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren. Drücken Sie die Taste mehrmals, um den Menümodus zu verlassen und die Projektion

wiederaufzunehmen.

- Bedienung

1. Mit den Tasten ▲ ▼ können Sie zum gewünschten Menüpunkt des Hauptmenüs blättern. Drücken Sie die Taste ENTER, um diesen auszuwählen.
2. Der ausgewählte Menüpunkt wird orange unterlegt, das entsprechende Untermenü wird rechts angezeigt.
3. Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

1. Blättern Sie mit den Tasten ▲ ▼ zum entsprechenden Untermenüpunkt und drücken Sie ◀▶ oder die Taste ENTER, um die Option einzustellen.

- Der ausgewählte Menüpunkt wird aufgerufen, die anderen Menüpunkte werden nicht mehr auf dem Bildschirm angezeigt. Der aufgerufene Menüpunkt wird nach 5 Sekunden ohne Bedienvorgang ausgeblendet und das Menü wird wieder angezeigt.

- ● Wenn es eine weitere Unterebene gibt, wird diese angezeigt.

1. Drücken Sie ◀▶, um die Balken anzupassen oder die gewünschte Option auszuwählen.
2. Bei Optionen, die in Balkenform angegeben werden, werden die aktuellen Einstellungen links neben dem Balken angezeigt.
3. Mit den Tasten ◀▶ können Sie durch die Optionen des Menüpunktes blättern.

1. Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren.

HINWEIS:

• Siehe „Wiederherstellung der werkseitig festgelegten Standardeinstellungen“ auf Seite 26, um einzelne Menüpunkte zurückzusetzen.
• Siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38, um alle Einstellungen zurückzusetzen.

Hauptmenü und Untermenüs

Das Hauptmenü verfügt über sechs Optionen. Wählen Sie den gewünschten Menüpunkt aus und drücken Sie ENTER, um das Untermenü anzuzeigen. Werkseitig vorgegebene Einstellungen sind unterstrichen.

HINWEIS:

• Einige Standardeinstellungen unterscheiden sich je nach gewähltem Eingangssignal.
• Optionen des Untermenüs sind von der Wahl des Eingangssignals abhängig.
• Einige Einstellungen können ohne eingehende Signale vorgenommen werden.

BILD POSITION

BILDAUSWAHL Seite 32

NATUR STANDARD DYNAMIK TAFEL

KONTRAST Seite 32

(Standard: 0)

HELLIGKEIT Seite 32

FARBE Seite 32

(Diese Funktion steht nur bei S-VIDEO/VIDEO-

Signalen zur Verfügung.)

(Standard: 0)

TINT Seite 32

(Diese Funktion steht nur bei S-VIDEO/VIDEO-

Signalen zur Verfügung.)

(Standard: 0)

BILDSCHÄRFE Seite 32

(Standard: 0)

FARBTON Seite 32

STANDARD AUS EIN

DAYLIGHT VIEW Seite 32

AUTO AUS EIN

ERWEITERTE EINSTELLUNG Seite 33

(Bei kabellosen Anschlüssen nicht verfügbar)

TV-SYSTEM

AUTO

NTSC NTSC 4.43

PAL PAL-M PAL-N SECAM

STAND MODUS

EIN AUS

RAUSCHUNTERDRÜCKUNG

EIN AUS

WEISSABGLEICH ROT (Standard: 0)

WEISSABGLEICH GRÜN (Standard: 0)

WEISSABGLEICH BLAU (Standard: 0)

AUTO. TRAPEZ KORREKTUR Seite 34 EIN AUS

TRAPEZ Seite 34

(Bei kabellosen Anschlüssen nicht verfügbar) (Standard: 0)

POSITION Seite 34

(Bei kabellosen Anschlüssen nicht verfügbar) H (Standard: 0) V (Standard: 0)

DOT CLOCK Seite 34

(Diese Funktion steht nur bei COMPUTER-Signalen zur Verfügung) (Standard: 0)

CLOCK PHASE Seite 34

(Diese Funktion steht nur bei COMPUTER-Signalen zur Verfügung) (Standard: 0)

BILDFORMAT Seite 34

(Diese Funktion ist von der Wahl des Eingangssignals abhängig.)

AUTO

4:3

16:9

S4:3 DIREKT

BILDSPERRE Seite 35

(Diese Funktion steht nur bei COMPUTER-

Signalen zur Verfügung) AUS EIN

SPRACHE

OPTIONEN SICHERHEIT

EINGABEFÜHRUNG Seite 36

AUSFÜHRLICH EINFACH

AUS

EINSCHALT LOGO Seite 36

EIN AUS

BENUTZER

COMPUTER2 AUSWAHL Seite 36

EINGANG AUSGANG

RGB/YPBPR Seite 36

AUTO

RGB YPBPR

BREITBILDMODUS Seite 36

AUS

EIN

LAMPENLEISTUNG Seite 37

STANDARD ECO-MODE

LAMPEN BETRIEBSZEIT Seite 37

ZEITSCHALTUHR (AUS) Seite 37

INAKTIV

15 MIN. 20 MIN.

25 MIN. 30 MIN.

35 MIN. 40 MIN.

45 MIN. 50 MIN.

55 MIN. 60 MIN.

STROM DIREKT AN Seite 37

AUS EIN

BEDIENTEIL Seite 37

ENTSPERREN SPERREN

AUTOMATIK Seite 37

AUTO TASTE

SIGNALSUCHE Seite 37

EIN AUS

INSTALLATION Seite 37

FRONT/TISCH FRONT/DECKE

RÜCK/TISCH RÜCK/DECKE

HOCHLAND Seite 37

AUS EIN

FUNKTIONSTASTEN MENÜ Seite 38

AV STUMMSCHALTUNG STANDBILD

AUTOMATIK INDEX-WINDOW

BILDFORMAT BILDAUSWAHL

TESTBILD Seite 38

ERWEITERTE EINSTELLUNG Seite 38

OSD ANORDNUNG

TYP1 TYP2

TYP3

SXGA ART

SXGA SXGA+

TAFEL

EIN AUS

HINTERGRUND

BLAU SCHWARZ

LAUTSTÄRKE (Standard: 20)

AUDIO BALANCE (Standard: 0)

AUSLIEFERUNGSZUSTAND

PASSWORT EINGABE Seite 39

AUS EIN

PASSWORT ÄNDERN Seite 39

TEXTAUSGABE Seite 39

AUS EIN

TEXTWECHSEL Seite 39

WIRELESS

LIVE MODE UNTERBRECHUNG

STATUS

INITIALISIERUNG

Seite 40 ^*1

Fernbedienung Bedienteil

- Siehe „Navigation durch das MENÜ“ auf Seite 29.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

BILDAUSWAHL

Abhängig von der Projektionsumgebung können Sie diese voreingestellten Parameter verwenden, um die Bildprojektion zu optimieren. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

NATUR	Wirklichkeitsgetreue Bildfarbe
STANDARD	Einstellung für normale Bilder
DYNAMIK	Helle, scharfe Einstellung
TAFEL	Einstellung für die Projektion auf eine Tafel Siehe „TAFEL“ auf Seite 38.

HINWEIS:

- Es kann einen Moment dauern, bis der ausgewählte Modus sich stabilisiert hat.

KONTRAST

Sie können den Kontrast des projizierten Bildes anpassen. Stellen Sie, wenn nötig, vorher die HELLIGKEIT ein.

HöherNiedriger

HELLIGKEIT

Sie können die Helligkeit des projizierten Bildes anpassen.

HellerDunkler

FARBE

Sie können die Farbsättigung des projizierten Bildes anpassen. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/YPBPR-Signalen zur Verfügung.)

DunklerHeller

TINT

Sie können den Hautfarbton im projizierten Bild anpassen. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/YPBPR-Signalen zur Verfügung.)

Grüner

Röter

BILDSCHÄRFE

Sie können die Bildschärfe des projizierten Bildes anpassen. Der einstellbare Bereich hängt vom Eingangssignal ab.

Schärfer

Unschärfer

FARBTON

Sie können den Weißabgleich des projizierten Bildes anpassen. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

● ● STANDARD Abgeglichenes Weiß ● EIN Blauer ● ● AUS Röter

DAYLIGHT VIEW

Das Bild kann auch in gut ausgeleuchteten Räumen, in denen das Licht nicht eingestellt werden kann (z. B. wenn eine Tür offen ist oder wenn die Vorhänge das Sonnenlicht nicht ausschließen können), hell und wirklichkeitsgetreu wiedergegeben werden.

● ● AUTO: Automatische Anpassung

● ● EIN: Aktiviert

● ● AUS:

D

e

a

k

HINWEIS:

• Decken Sie den Umgebungsluminanzsensor (ALS) des Projektors nicht ab. Siehe „Umgebungsluminanzsensor (ALS)“ auf Seite 14.
• AUTO steht nicht zur Verfügung, wenn die Option INSTALLATION im Menü OPTIONEN auf eine der folgenden Werte gestellt wurde: RÜCK/TISCH oder RÜCK/DECKE.

ERWEITERTE EINSTELLUNG

Sie können das Bild von Hand genauer einstellen.

- Bei S-VIDEO/VIDEO-Signalen

TV-SYSTEM

Wenn das Videosignal geändert wird, schaltet die Einstellung automatisch um. Sie können die Einstellung manuell anhand der Videodaten umstellen. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

HINWEIS:

- Bei der AUTO-Einstellung wird zwischen NTSC/NTSC 4.43/PAL/PAL60/PAL-M/PAL-N/SECAM ausgewählt.

● STAND MODUS

Sie können das vertikale Flimmern reduzieren, wenn Sie ein Standbild projizieren.

● EIN: Aktiviert ● ● AUS: Deaktiviert

HINWEIS:

- Stellen Sie diese Option auf AUS, wenn Sie bewegliche Bilder projizieren.

● RAUSCHUNTERDRÜCKUNG

Sie können das automatische Rauschunterdrückungssystem ein- oder ausschalten. Nehmen Sie die gewünschte Einstellung mit den Tasten ◀▶ vor.

● EIN: Automatische Rauschunterdrückung ● ● AUS: Keine Rauschunterdrückung

HINWEIS:

• Die Aktivierung der Rauschunterdrückung kann die Bildqualität negativ beeinflussen.

- Für RGB-Signale

Mit den Tasten ◀▶ können Sie den Weißabgleich für 3 Farbtöne genauer einstellen.

WEISSABGLEICH ROT ● ● WEISSABGLEICH GRÜN ● ● WEISSABGLEICH BLAU

POSITION-Menü

Fernbedienung Bedienteil

- Siehe „Navigation durch das MENÜ“ auf Seite 29.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

Wenn der Projektor nicht genau senkrecht vor der Projektionsfläche steht oder wenn die Projektionsfläche angewinkelt ist, erfolgt die Trapezkorrektur automatisch. Wählen Sie mit ◀▶ die gewünschte Einstellung aus.

● ● EIN: Aktiviert

● ● AUS: Deaktiviert

TRAPEZ

Wenn Sie den Projektionswinkel selbst bei aktivierter Funktion AUTO. TRAPEZ KORREKTUR korrigieren müssen, können Sie die Trapezkorrektur manuell vornehmen.

Bild Bedienung

HINWEIS:

- Sie können eine Verzerrung von ± 30 Grad von der Senkrechte korrigieren. Um die Bildqualität zu verbessern, wird empfohlen, den Projektor mit einer möglichst geringen Verzerrung zu montieren.

- Die Verzerrung des Bildschirms für das Hauptmenü kann nicht ausgeglichen werden.

- Die Trapezkorrektur beeinflusst das Seitenverhältnis und die Bildgröße.

POSITION

Sie können das projizierte Bild zur Feinabstimmung verschieben. Mit den Tasten ◀▶ verschieben Sie das Bild horizontal, mit ▲▼ vertikal. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/RGB-/YPBPR-Signalen zur Verfügung.)

DOT CLOCK

Interferenzmuster im projizierten Bild, sog. Moiremuster oder Bildrauschen, können durch die Einstellung der Taktfrequenz mit ◀▶ minimiert werden. (Diese Funktion steht nur bei RGB-Signalen zur Verfügung.)

- Wenn die Dot-Clock-Frequenz des projizierten Signals über 108 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung.

• Die Option DOT CLOCK muss vor der Option CLOCK PHASE eingestellt werden.

CLOCK PHASE

Wenn die DOT CLOCK-Einstellung verfeinert werden soll, können Sie hiermit die Taktfrequenz detaillierter anpassen. Drücken Sie hierzu ◀▶. (Diese Funktion steht nur bei RGB-/YPBPR-Signalen zur Verfügung.)

HINWEIS:

- Wenn die Dot-Clock-Frequenz des projizierten Signals über 108 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.

BILDFORMAT

Sie können das Bildkantenverhältnis bei Bedarf manuell umschalten. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

• Die auswählbaren Optionen hängen vom Eingangssignal ab.

● 4:3

Das Eingangssignal wird im Bildformat 4:3 projiziert.

Das gestauchte Bild wird im Bildformat 16:9 projiziert.

Das Eingangssignal wird auf 75 % verkleinert und projiziert. Der S4:3-Modus wird verwendet, wenn 4:3-Bilder auf eine 16:9-Projektionsfläche projiziert werden.

Das Bild wird ohne Größenanpassung projiziert.

Das Signal, das ein ID-Signal enthält, wird erkannt, und das Bild wird automatisch im richtigen Bildformat projiziert.

HINWEIS:

• BREITBILDMODUS im Menü OPTIONEN muss beim Projizieren von Breitbildsignalen auf EIN gestellt sein.
• Wenn Sie ein Bild projizieren, dessen Bildkantenverhältnis nicht korrekt ist, wird das Bild gegebenenfalls verzerrt oder es werden Teile davon nicht angezeigt. Wählen Sie ein Bildkantenverhältnis aus, das der Absicht des Bilderstellers entspricht.
• Die Reihenfolge der BILDFORMAT-Arten wird nicht nur von der Eingabeart bestimmt, sondern auch von den Eingabesignalen. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Wenn Sie ein urheberrechtlich geschütztes Bild mit der BILDFORMAT-Funktion vergrößert oder verzerrt zu gewerblichen Zwecken in öffentlichem Raum wie z. B. in Hotels oder Restaurants projizieren, verletzen Sie gegebenenfalls das Urheberrecht des Urhebers.

BILDSPERRE

Wenn das projizierte Bild Überlappungen aufweist, können Sie die Funktion BILDSPERRE zum Abgleich verwenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus. (Diese Funktion steht nur bei RGB-Signalen zur Verfügung.)

● ● AUS Deaktiviert • • EIN Aktiviert

OPTIONEN-Menü

EINGABEFÜHRUNG

Wenn Sie die Eingangsart ändern, wird oben rechts im Bild die Eingabeführung angezeigt. Es stehen folgende Anzeigearten zur Verfügung. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

Optionen	Funktion
AUSFÜHRLICH	Stellt die Eingabemodus graphisch dar.DieEINGABEFÜHRUNG wird nach 10 Sekunden ohne Eingabe ausgeblendet.Wenn Sie einenCOMPUTER-Anschluss ohne Signal anwählen, wird die Anschlusshilfe angezeigt. Siehe „Computeranschlusshilfe“ auf Seite 48.
EINFACH	Stellt die Eingabemodus als Text dar.DieEINGABEFÜHRUNG wird nach 5 Sekunden ohne Eingabe ausgeblendet.
AUS	Schaltet die Anleitung ab.

EINSCHALT LOGO

Sie können das beim Start des Projektors angezeigte Logo ein- oder ausschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus. Nun wird für 30 Sekunden das EINSCHALT LOGO angezeigt.

● EIN Aktiviert ● ● BENUTZER Anzeige des Originaltexts ● ● AUS Deaktiviert

● Bearbeitung des Originaltexts

Wenn Sie die Option BENUTZER auswählen, können Sie sich die 2 Zeilen des Originaltexts mit bis zu 40 Zeichen in 1 Zeile anzeigen lassen.

1. Wählen Sie BENUTZER und drücken dann ENTER.
2. Wählen Sie die gewünschte Zeile aus, in der Text eingegeben oder bearbeitet werden soll, und drücken Sie die Taste ENTER.
3. Wählen Sie das gewünschte Zeichen mit ▲ ▼ ◀ ▶ aus und drücken Sie die Taste ENTER.

● Das ausgewählte Zeichen wird im Feld angezeigt.

1. Wiederholen Sie Schritt 3, bis der Text zur Anzeige in einer Zeile eingegeben wurde.
2. Um alle eingegebenen Zeichen zu löschen, gehen Sie mit dem Cursor auf LÖSCHEN und drücken die Taste ENTER.
3. Um ein Zeichen in die eingegebene Textzeile einzufügen, gehen Sie mit dem Cursor auf das Textfeld und an die gewünschte Stelle und drücken ▼. Sie kehren dann zum Zeichenfeld zurück.
4. ● Um ein Zeichen zu löschen, drücken Sie STANDARD oder gehen Sie mit dem Cursor auf das gewünschte Zeichen und drücken die Taste STANDARD.
5. Wählen Sie JA und drücken Sie ENTER, um den eingegebenen Text in einem Feld einzustellen.
6. Drücken Sie ▼ und bearbeiten Sie TEXT2 je nach Erfordernis; wiederholen Sie anschließend Schritt 3 - 5.
7. Wählen Sie NEIN oder drücken Sie die Taste MENÜ/ZURÜCK, um ohne Einstellungsänderung zum vorhergehenden Menü zurückzukehren.

COMPUTER2 AUSWAHL

Sie können die Funktion des COMPUTER2 IN/1 OUT-Anschlusses umschalten.

● EINGANG COMPUTER2 IN ● ● AUSGANG COMPUTER1 OUT

RGB/YPBPR

Der Projektor erkennt das Signal vom COMPUTER1 IN- oder COMPUTER2 IN/1 OUT-Anschluss, wenn es sich um ein RGB- oder YPBPR-Signal handelt. Sie können das automatische Signalerkennungssystem deaktivieren und die Einstellungen manuell umschalten.

● ● AUTO Automatische Anpassung ● ● RGB Für RGB-Signale ● YPBPR Für YPBPR-Signale

HINWEIS:

• Nur bei 480i, 576i, 480p, 576p, 1 125 (1 080)/60i, 1 125 (1 080)/50i verfügbar.
• Wenn das Eingangssignal nicht ordnungsgemäß mit der Einstellung AUTO ausgewählt wurde, wählen Sie RGB oder YPBPR manuell aus.

BREITBILDMODUS

Beim Projizieren von Breitbildsignalen können Sie zu EIN wechseln, um das Bild in einer angepassten Größe anzuzeigen.

● ● AUS Für 4:3-Signale ● EIN Für BREITBILD-Signale

(16:9, 16:10 und 15:9)

LAMPENLEISTUNG

Sie können die Leistung der Lampe einstellen, um Strom zu sparen, die Lebensdauer der Lampe zu verlängern und den Geräuschpegel zu verringern.

• STANDARD Wenn eine größere Helligkeit erforderlich ist ● ECO-MODE Wenn eine geringere Helligkeit ausreicht

HINWEIS:

• Wenn kein Eingangssignal erkannt wird, wird die Funktion deaktiviert.
• Die Einstellung ECO-MODE wird empfohlen, wenn keine größere Helligkeit erforderlich ist, beispielsweise in einem kleinen Raum.

LAMPEN BETRIEBSZEIT

Sie können überprüfen, wie lang die Lampe verwendet wurde.

HINWEIS:

• Die LAMPEN BETRIEBSZEIT ist für die Bestimmung des Zeitpunkts wichtig, zu dem die Lampe ersetzt werden muss. Siehe „Austausch der Lampe“ auf Seite 43.
• Beim Austausch der Lampe durch eine neue muss die Einstellung auf „0“ zurückgestellt werden.

ZEITSCHALTUHR (AUS)

Sie können die Zeitschaltuhr so einstellen, dass sie den Projektor nach einer bestimmten Zeit automatisch ausschaltet, wenn kein Signal erkannt wird. Legen Sie den gewünschten Zeitraum (zwischen 15 und 60 Minuten in 5-Minuten-Intervallen) mit ◀▶ fest.

STROM DIREKT AN

Sie können den Startstatus des Projektors umschalten, wenn der Projektor mit Strom versorgt wird. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

• AUS

Der Projektor schaltet sich im zuletzt verwendeten Modus ein.

● ● EIN Der Projektor überspringt den Bereitschaftsmodus und beginnt mit der Projektion.

HINWEIS:

- Wenn der Projektor im Projektionsmodus angeschaltet wird, können Sie das Drücken der POWER-Taste auslassen.

BEDIENTEIL

Sie können die Funktionen der Bedienteiltasten am Projektorgehäuse deaktivieren. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

• ENTSPERREN Aktiviert die Tasten am Bedienteil
• SPERREN Deaktiviert die Tasten am Bedienteil. Ein Bestätigungsdialog wird angezeigt.

AUTOMATIK

Sie können die Einstellung für das automatische Anpassungssystem AUTOMATIK abschalten.

● ● AUTO Wenn der Projektor ein COMPUTER-Signal erkennt, wird die Einstellung von POSITION, DOT CLOCK und CLOCK PHASE im Menü POSITION automatisch vorgenommen.

● TASTE Nur wenn die Taste AUTOMATIK gedrückt wird, werden POSITION, DOT CLOCK und CLOCK PHASE im Menü POSITION für COMPUTER-Signale automatisch eingestellt. Siehe „Fernbedienung“ auf Seite 16.

HINWEIS:

• Die Einstellung AUTO wird empfohlen.

SIGNALSUCHE

Sie können das automatische Signalerkennungssystem deaktivieren.

● EIN Erkennt das Eingangssignal, das an den Anschlüssen anliegt, und projiziert das Bild. ● ● AUS Deaktiviert

HINWEIS:

• Die SIGNALSUCHE steht nicht zur Verfügung, wenn ein Eingangssignal projiziert wird.

INSTALLATION

Wählen Sie bei der Installation des Projektors anhand der Position des Projektors die Projektionsart aus. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen. Siehe „Projektionsarten“ auf Seite 18.

FRONT/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von vorn
FRONT/DECKE	Anbringung an der Decke, Projektion von vorn
RÜCK/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von hinten
RÜCK/DECKE	Anbringung an der Decke, Projektion von hinten

HOCHLAND

Wenn Sie den Projektor in Höhenlagen verwenden, muss die Option HOCHLAND auf EIN gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Die Lüftergeschwindigkeit ist niedrig. ● EIN Die Lüftergeschwindigkeit ist hoch.

HINWEIS:

• Zwischen 1.400 m und 2.700 m (4.593 - 8.858 ft) Meereshöhe muss die Einstellung auf EIN stehen. • Die Lautstärke des Lüftergeräuschs hängt von der Einstellung HOCHLAND ab.

FUNKTIONSTASTEN MENÜ

Sie können eine hilfreiche Funktion aus der Liste auswählen und der Taste FUNKTION zuweisen.

1. Drücken Sie die Taste ENTER.
2. Wählen Sie die gewünschte Funktion mit den Tasten ▲ ▼ aus.
3. Drücken Sie die Taste ENTER.
4. Der Punkt links neben der Option gibt die zugewiesene Funktion an.

Optionselemente Siehe
AV STUMMSCHALTUNG	Seite 26
STANDBILD Seite 26
AUTOMATIK Seite 25
INDEX-WINDOW Seite 27
BILDFORMAT• Drücken Sie die FUNKTION-Taste, um BILDFORMAT im Menü POSITION anzuzeigen.	Seite 34
BILDAUSWAHL• Drücken Sie die FUNKTION-Taste, um BILDAUSWAHL im Menü BILD anzuzeigen.	Seite 32

Sie können die Bildschärfe mit sieben verschiedenen Testbildern einstellen. Siehe „Positionieren des Bildes“ auf Seite 24.

1. Drücken Sie ENTER, um Testbild 1 anzuzeigen.
2. Wählen Sie mit ◀▶ das gewünschte Testbild aus.
3. Mit MENÜ oder ZURÜCK können Sie in das vorhergehende Menü zurückkehren. Wenn Sie diese Tasten wiederholt drücken, verlassen Sie den Menümodus.

ERWEITERTE EINSTELLUNG

Sie können verschiedene Optionen genauer einstellen.

- OSD ANORDNUNG

Sie können die Hintergrundfarbe des Menüs ändern. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

TYP1	Halbtransparent schwarz
TYP2	Blau
TYP3	Halbtransparent dunkelblau

• SXGA ART

Wenn ein SXGA-Signalbild unvollständig angezeigt wird, können Sie zwischen SXGA und der größeren Einstellung, SXGA+, umschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

TAFEL

Sie können die Option TAFEL aus den Menüpunkten BILDAUSWAHL im Menü BILD ausblenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● EIN Zeigt die Option TAFEL in den Menüpunkten an. ● AUS Zeigt die Option TAFEL in den Menüpunkten nicht an.

HINTERGRUND

Sie können auswählen, ob die Projektionsfläche BLAU oder SCHWARZ sein soll, wenn der Projektor untätig ist. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

LAUTSTÄRKE

Sie können die Lautstärke des integrierten Mono-Lautsprechers und des VARIABLE AUDIO OUT-Anschlusses einstellen.

Sie können den Ton so einstellen, dass er gleichmäßig auf dem linken und dem rechten externen Stereo-Lautsprecher ausgegeben wird, oder dass der linke bzw. der rechte Lautsprecher lauter ist.

• Links ist lauter ● ● ▶ Rechts ist lauter

● AUSLIEFERUNGSZUSTAND

Sie können alle vom Benutzer geänderten Einstellungen außer den Einstellungen im Menü WIRELESS und LAMPEN BETRIEBSZEIT auf die werkseitigen Standardeinstellungen zurücksetzen.

1. Drücken Sie die Taste ENTER.
2. Schalten Sie den Projektor durch Drücken der POWER-Taste aus.
3. Setzen Sie den Projektor zurück, indem Sie das Netzkabel aus der Steckdose ziehen und dann erneut einstecken.
4. Nun wird der Bildschirm mit den minimal erforderlichen Einstellungen angezeigt.
5. Siehe „Bildschirm für erforderliche Mindesteinstellungen“ auf Seite 13.

HINWEIS:

- Das Sicherheitssystem ist standardmäßig und bei der Initialisierung deaktiviert.

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

Einschalten des SICHERHEIT-Menüs

Jedes Mal, wenn Sie auf das SICHERHEIT-Menü zugreifen, müssen Sie das Passwort eingeben.

Wenn Sie auf das SICHERHEIT-Menü zugreifen, bevor Sie das Standardpasswort durch ein eigenes Passwort ersetzt haben, geben Sie folgendes Standardpasswort ein.

- Drücken Sie ▲ ▶ ▼ ◀ ▲ ▶ ▼ ◀ und dann die Taste ENTER.

● Nach der Passwortänderung

Wenn Sie auf das SICHERHEIT-Menü zugreifen, nachdem Sie das Standardpasswort im Menü PASSWORT ÄNDERN durch ein eigenes ersetzt haben, geben Sie Ihr Passwort ein.

HINWEIS:

• Das werkseitig voreingestellte Standardpasswort ist so lange gültig, bis Sie es im Menü PASSWORT ÄNDERN ändern.
• Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.

PASSWORT EINGABE

Sie können das Sicherheitssystem aktivieren. In diesem Fall werden Sie aufgefordert, das Passwort einzugeben, wenn der Projektionsmodus aufgerufen wird. Alle Bedientasten außer der POWER-Taste sind deaktiviert, bis das richtige Passwort eingegeben wird.

● ● AUS Deaktiviert ● EIN Aktiviert

HINWEIS:

• Wenn Sie das Sicherheitssystem aktiviert haben, sollten Sie das Standardpasswort aus Sicherheitsgründen durch Ihr eigenes Passwort ersetzen.
• Das Sicherheitssystem ist standardmäßig und bei der Initialisierung deaktiviert.

PASSWORT ÄNDERN

Sie können das Standardpasswort ändern.

1. Sie können eine Tastenfolge von bis zu acht Tasten mit den Tasten ▲ ▼ ◀ und ▶ eingeben.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie genau die gleiche Tastenfolge, die Sie unter NEU als Passwort eingegeben haben, zur Bestätigung erneut.

- Wenn die eingegebene Tastenfolge nicht richtig ist, werden Sie aufgefordert, den Vorgang zu wiederholen.

1. Drücken Sie die Taste ENTER.

HINWEIS:

• Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.
• Ändern Sie Ihr Passwort regelmäßig.
• Verwenden Sie keine Passwörter, die einfach zu vermuten sind.

TEXTAUSGABE

Sie können einen eigenen Text, wie z. B. den Namen Ihres Unternehmens oder eine URL, eingeben, die während der Projektion unter dem Bild angezeigt wird.

● ● AUS Deaktiviert ● EIN Aktiviert

TEXTWECHSEL

Sie können einen eigenen Text von bis zu 22 Zeichen für die TEXTAUSGABE eingeben.

1. Wählen Sie die Position des gewünschten Zeichens mit ▲ ▼ ◀ ▶ aus und drücken Sie die Taste ENTER.

● Das ausgewählte Zeichen wird im Feld TEXTWECHSEL angezeigt.

1. Wiederholen Sie Schritt 1, bis der Text vollständig eingegeben wurde.
2. Um alle eingegebenen Zeichen zu löschen, gehen Sie mit dem Cursor auf LÖSCHEN und drücken die Taste ENTER.
3. Um ein Zeichen in die eingegebene Textzeile einzufügen, gehen Sie mit dem Cursor auf das Textfeld und an die gewünschte Stelle und drücken ▼. Sie kehren dann zum Zeichenfeld zurück.
4. Um ein Zeichen zu löschen, drücken Sie STANDARD oder gehen Sie mit dem Cursor auf das gewünschte Zeichen und drücken die Taste STANDARD.
5. Wählen Sie JA aus und drücken Sie ENTER, um den eingegebenen Text zu speichern.

- Wählen Sie NEIN oder drücken Sie die Taste MENÜ/ZURÜCK, um ohne Einstellungsänderung zum vorhergehenden Menü zurückzukehren.

Fernbedienung Bedienteil

- Siehe „Navigation durch das MENÜ“ auf Seite 29.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

• Das WIRELESS-Menü steht nur für PT-LB80NTE/PT-LB75NTE zur Verfügung.
• Entnehmen Sie die Informationen über die kabellose Verbindung bitte der CD-ROM, die im Lieferumfang des Projektors enthalten ist.
• Wenn PASSWORT EINGABE im SICHERHEIT-Menü aktiviert ist, geben Sie das Passwort korrekt ein, um den Projektor über ein Netzwerk zu initialisieren.

Optionen im WIRELESS-Menü

Im WIRELESS-Menü stehen folgende Optionen zur Verfügung.

• ● NETZWERK ● NAMEN ÄNDERN ● ● PASSWORT EINGABE ● ● PASSWORT ÄNDERN ● ● NETZWERK STANDBY - WEB STEUERUNG ● ● LIVE MODE UNTERBRECHUNG - STATUS - INITIALISIE.

LAMP- und TEMP-Anzeigen

Behebung der angezeigten Probleme

Wenn ein Problem am Projektor auftritt, wird dies von den Anzeigen LAMPE bzw. TEMP angezeigt. Gehen Sie zur Behebung des Problems wie folgt vor.

1. Überprüfen Sie den Status aller Anzeigen und des Projektors. Schalten Sie den Projektor dann ordnungsgemäß aus.
2. Siehe „Ein- und Ausschalten des Projektors“ auf Seite 20.
3. Stellen Sie die Ursache des Problems über den Status der Anzeigen LAMPE bzw. TEMP fest.
4. Folgen Sie den unten aufgeführten Anweisungen für die entsprechende Anzeige, um das Problem zu beheben.
5. Schalten Sie den Projektor wieder ordnungsgemäß ein und überzeugen Sie sich, dass die Anzeige das Problem nicht mehr meldet.

HINWEIS:

- Wenn kein Problem festgestellt werden kann oder das Problem auch weiterhin besteht, darf der Projektor nicht eingeschaltet werden. Wenden Sie sich stattdessen an einen autorisierten Kundendienst.

● LAMPE-Anzeige

Anzeige	Leuchtet rot Blinkt rot
Problem	Die LAMPEN BETRIEBSZEIT hat 2.800 Stunden erreicht.	LAMPE: Störung des Schaltkreises, Fehlfunktion oder beschädigte Lampe.
Ursache	Die Betriebszeit der Lampe ist bald abgelaufen, die Lampe muss ersetzt werden.	Der Projektor wurde zu früh wieder eingeschaltet.	Fehler im Schaltkreis der LAMPE, Fehlfunktion.	Lampe ist beschädigt.
Abhilfemaßnahme	Siehe „Austausch der Lampe“ auf Seite 43.	Lassen Sie die Lampe abkühlen, und schalten Sie nach 90 Sekunden den Projektor wieder ein.	Schalten Sie den Projektor aus, und wenden Sie sich an einen autorisierten Kundendienst.	Siehe „Austausch der Lampe“ auf Seite 43.

- TEMP-Anzeige

Anzeige	Leuchtet während der Projektion rot, und eine Warnung wird angezeigt.Blinkt rot und Gerät wird ausgeschaltet
Problem	Die Temperatur im Projektor und/oder die Umgebungstemperatur ist ungewöhnlich hoch.
Ursache	Die Lüftungsöffnungen wurden abgedeckt.	Die Raumtemperatur ist zu hoch.	Der Filter ist stark verschmutzt, die Lüftung funktioniert nicht richtig.	Der Projektor wird in einer Höhe zwischen 1 400 m - 2 700 m (4 593 -8 858 Ft) betrieben.
Abhilfemaßnahme	Entfernen Sie die Objekte von den Lüftungsöffnungen oder räumen Sie das Umfeld des Projektors frei.	Montieren Sie den Projektor an einem Ort mit Temperaturregelung.Siehe Seite 50.	Reinigen Sie den Filter ordnungsgemäß. Siehe Seite 42.	Schalten Sie den Projektor ein*1und stellen Sie die OptionHOCHLAND auf HOCH.Siehe Seite 37.

*1. Der Projektor läuft in größeren Höhenlagen mit der NIEDRIG-Einstellung 2 Minuten lang.

Pflege und Ersatzteile

Reinigung des Projektors

■ Vor der Reinigung des Projektors

● ● Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. - Ziehen Sie alle Kabel vom Projektor ab.

- Reinigung der Außenoberfläche des Projektors

Wischen Sie Schmutz und Staub mit einem weichen Tuch ab.

• Wenn der Schmutz schwer zu entfernen ist, befeuchten Sie einen Lappen mit Wasser, wringen Sie den Lappen gut aus und wischen Sie den Projektor damit ab. Trocknen Sie den Projektor mit einem trockenen Tuch ab.
• Verwenden Sie auf keinen Fall Benzin, Verdünner, Lösungsmittel, Haushaltsreiniger oder chemisch behandelte Lappen. Bei Nichtbeachtung kann die Oberfläche des Projektors verändert oder beschädigt werden.

- Reinigung des Objektivs und der Glasvorderseite

Wischen Sie Schmutz und Staub mit einem flusenarmen Tuch ab.

• Auf dem Objektiv oder dem Objektivdeckel dürfen keine Verunreinigungen oder Staub zurückbleiben. Diese werden vergrößert und auf die Projektionsfläche projiziert.

● Anbringen des Objektivdeckels

1. Befestigen Sie den Objektivdeckel, indem Sie die Verschlüsse in die Löcher einpassen.
2. Drehen Sie den Objektivdeckel gegen den Uhrzeigersinn.

● Abnehmen des Objektivdeckels

1. Drehen Sie den Objektivdeckel im Uhrzeigersinn.
2. Nehmen Sie den Objektivdeckel vom Projektor ab.

• Behandeln Sie den Objektivdeckel äußerst vorsichtig. Sollte er herunterfallen oder erschüttert werden, kann er beschädigt werden.
• Versuchen Sie nicht, den Objektivdeckel baulich zu verändern.
• Der Objektivdeckel muss außer bei der Reinigung stets am Projektor verbleiben.

■ Reinigung des Luftfilters

Wenn der Luftfilter stark verschmutzt ist, steigt die Innentemperatur des Projektors. Dies kann eine Fehlfunktion verursachen. Reinigen Sie den Luftfilter regelmäßig alle 100 Betriebsstunden.

1. Drehen Sie den Projektor um und legen Sie ihn vorsichtig auf ein weiches Tuch.
2. Drücken Sie auf die Lasche und schieben Sie den Luftfilter leicht nach oben, um ihn zu entfernen.
3. Saugen Sie Schmutz und Staub mit dem Staubsauger vom Luftfilter.
4. Sie dürfen den Luftfilter nicht waschen.
5. Platzieren Sie den Luftfilter am Lüftungseingang und schieben Sie vorsichtig, bis er einrastet.
6. Stellen Sie sicher, dass der Luftfilter richtig einrastet.

- Der Projektor darf nicht ohne Luftfilter betrieben werden.

● Austausch des Luftfilters

Der Luftfilter muss ausgetauscht werden, wenn eine Reinigung keine Wirkung mehr erzielt und wenn die Lampe ausgetauscht wird. Ein Ersatzluftfilter ist im Lieferumfang einer Austauschlampe enthalten. Wenden Sie sich an einen autorisierten Kundendienst, um einen optionalen Luftfilter zu erhalten.

Austausch der Lampe

Die Lampe, ET-LAB80, ist ein Verschleißteil und muss regelmäßig ausgetauscht werden. Wir empfehlen, den Austausch der Lampe von einem qualifizierten Techniker vornehmen zu lassen. Wenden Sie sich hierzu an einen autorisierten Kundendienst.

- Zeitpunkt des Austausches der Lampe

Wenn die Lampe längere Zeit in Benutzung ist, lässt mit der Zeit die Helligkeit nach. 3.000 Betriebsstunden können als Anhaltspunkt für den Austausch gelten. Dieser Zeitpunkt kann jedoch abhängig von den Nutzungsbedingungen, den Eigenschaften der Lampe oder den Umgebungsbedingungen früher eintreten. Sie können die Betriebszeit über die Option LAMPEN BETRIEBSZEIT im Menü OPTIONEN überprüfen.

Anzeige	Auf der ProjektionsflächeERSATZ LAMPE	LAMPE-Anzeige
Nach mehr als 2.800 Stunden	Links oben auf der Projektionsfläche wird 30 Sekunden lang „LAMPE ERSTEZEN“ angezeigt.	Leuchtet rot.
Nach mehr als 3.000 Stunden	„LAMPE ERSTEZEN“ wird links oben auf der Projektionsfläche angezeigt, bis Sie darauf reagieren. Drücken Sie eine beliebige Taste, um die Anzeige auszublenden.

HINWEIS:

• Die Stundenangaben (2.800 und 3.000 Stunden) sind Richtwerte, die auf bestimmten Betriebsbedingungen beruhen. Es handelt sich hierbei nicht um Garantiewerte.
• Weitere Informationen zur Lampe und ihrer garantierten Lebensdauer finden Sie in der Bedienungsanleitung der Lampe.
• Die Betriebsdauer der Lampe darf 3000 Stunden nicht überschreiten. Nichtbeachten dieser Anweisung kann zur Explosion der Lampe führen.

■ Vor dem Austausch der Lampe

• Kontaktieren Sie den autorisierten Kundendienst zum Erwerb einer Ersatzlampe (ET-LAB80). ● ● Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose.
• Warten Sie mindestens 1 Stunde, um sicherzustellen, dass die Lampe und ihre Umgebung genügend abgekühlt sind. ● Legen Sie einen Kreuzschlitzschraubenzieher bereit.
• Wenn der Projektor an der Decke montiert wurde, führen Sie den Austausch nicht direkt unter dem Gerät durch und gehen Sie mit dem Gesicht nicht zu nah an den Projektor heran.

HINWEIS:

• Vor dem Austausch der Lampe muss die Lampe mindestens eine Stunde abkühlen, um das Verbrennungs-, Beschädigungs- und Gefahrenrisiko auszuschließen.
• Verwenden Sie keine Ersatzlampen, die nicht autorisiert sind.

- Austausch

●• Ausbau und Austausch der Lampe

1. Lösen Sie mit einem Kreuzschlitzschraubendreher die zwei Befestigungsschrauben der Lampenabdeckung auf der Rückseite des Projektors, bis sich die Schrauben frei drehen lassen, und nehmen Sie die Lampenabdeckung ab.

Befestigungsschrauben der Lampenabdeckung

1. Lösen Sie die drei Befestigungsschrauben der Lampe mit einen Kreuzschlitzschraubendreher.

1. Ziehen Sie die gebrauchte Lampe vorsichtig aus dem Projektor.

- Fassen Sie die Einheit am Griff an und halten Sie beim Entfernen die Lampe gerade. Einige Lampenteile sind scharfkantig und können zu Verletzungen führen.

1. Setzen Sie die neue Lampe richtig herum ein.
2. Drücken Sie die Lampe hinein, bis sie einrastet, und stellen Sie sicher, dass sie ordnungsgemäß sitzt.
3. Ziehen Sie die drei Befestigungsschrauben der Lampe mit einem Kreuzschlitzschraubendreher fest an.

1. Setzen Sie die Lampenabdeckung ein und ziehen Sie die zwei Befestigungsschrauben der Lampenabdeckung mit einem Kreuzschlitzschraubendreher fest an.

HINWEIS:

• Achten Sie darauf, dass die Lampe ordnungsgemäß eingebaut und sicher befestigt wurde. Ist dies nicht der Fall, wird unter Umständen die Schutzsicherung aktiv und das Gerät kann nicht eingeschaltet werden.
• Schalten Sie das Gerät nicht ein, solange die Lampenabdeckung abgenommen ist.
• Behandeln Sie die Lampe äußerst vorsichtig, da es sich um ein Glasprodukt handelt. Sollte sie herunterfallen oder erschüttert werden, kann sie zerbrechen oder beschädigt werden.

● Zurücksetzen der LAMPEN BETRIEBSZEIT

1. Schließen Sie das Netzkabel an eine Steckdose an und schalten Sie den Projektor ein.
2. Drücken Sie die MENÜ-Taste, um das Menü anzuzeigen.
3. Drücken Sie ▲ ▼, um OPTIONEN auszuwählen und drücken Sie anschließend ENTER.
4. Drücken Sie ▲ ▼, um LAMPEN BETRIEBSZEIT auszuwählen.

1. Halten Sie die Taste ENTER ca. 3 Sekunden gedrückt.
2. Der Bestätigungsdialog wird angezeigt, wählen Sie JA.
3. Setzen Sie den Projektor zurück, indem Sie das Netzkabel aus der Steckdose ziehen und dann erneut einstecken.
4. Zeigen Sie das Menü LAMPEN BETRIEBSZEIT erneut an und überprüfen Sie, ob die Dauer auf „0 H“ zurückgesetzt wurde.

Fehlerbehebung

Sollte ein Problem nicht zu beheben sein, wenden Sie sich an Ihren Händler.

Problem Ursache Siehe Seite
Das Gerät schaltet sich nicht ein.	● Das Netzkabel ist möglicherweise nicht richtig angeschlossen.● An der Netzsteckdose liegt keine Spannung an.● Die TEMP-Anzeige leuchtet oder blinkt.● Die LAMPE-Anzeige leuchtet oder blinkt.● Die Lampenabdeckung ist nicht richtig angebracht.● Der Schutzschalter wurde ausgelöst.	2021414144-
Kein Bild.	● Die Signaleingangsquelle ist nicht richtig angeschlossen.● Die Eingangssignaleinstellung ist falsch.● Bei der Einstellung HELLIGKEIT ist die niedrigste Stufe eingestellt.● Funktioniert die Signal-Eingangsquelle ordnungsgemäß?● Die AV STUMMSCHALTUNG-Funktion wird verwendet.	192632-26
Unscharfes Bild.	● Die Bildschärfe ist nicht richtig eingestellt.● Der Projektor ist nicht im richtigen Abstand zur Projektionsfläche aufgestellt.● Das Objektiv ist verschmutzt.● Der Projektor ist zu stark gekippt.	24174217/18
Die Farben sind blass oder gräulich.	● Die Einstellungen für FARBE oder TINT sind falsch.● Die am Projektor angeschlossene Eingangssignalquelle ist nicht richtig eingestellt.	3230
Der interne Lautsprecher gibt keine Geräusche aus.	● Ist die Audio-Signalquelle ordnungsgemäß angeschlossen?● An den VARIABLE AUDIO OUT-Anschluss wurde ein Kabel angeschlossen.● Die Lautstärke wurde vollständig heruntergedreht.	191527
Die Bedientasten am Projektor funktionieren nicht.	● Die Option BEDIENTEIL im Menü OPTIONEN wurde deaktiviert.Wenn Sie die Fernbedienung verlieren, während das BEDIENTEIL deaktiviert wurde, halten Sie die MENÜ-Taste und die ENTER-Taste gleichzeitig 2 Sekunden lang gedrückt.	37
Die Fernbedienung funktioniert nicht.	● Die Batterien sind erschöpft.● Die Batterien wurden nicht richtig eingesetzt.● Vor dem Empfänger für Fernbedienungssignale auf dem Projektor befindet sich ein Hindernis.● Die Fernbedienung wird außerhalb ihrer Reichweite verwendet.● Die Fernbedienung befindet sich unter einer starken Lichtquelle wie z.B. einer Leuchtstofflampe.	-16252525
Das Bild wird nicht richtig angezeigt.	● Das Signalformat (TV-SYSTEM) wurde nicht richtig eingestellt.● Der Videorecorder oder eine andere Signalquelle funktioniert nicht richtig.● Es liegt ein Signal an, das mit dem Projektor nicht kompatibel ist.	33-46
Kein Bild vom Computer.	● Das Kabel ist zu lang.● Der externe Videoausgang für einen Laptop ist nicht richtig eingestellt.(Sie können möglicherweise den externen Ausgang durch die Tastenkombination [Fn] + [F3] oder [Fn] + [F10] ändern. Die Umschaltung kann jedoch je nach Computer verschieden sein; weitere Einzelheiten finden Sie im Handbuch zum Computer.)● Die Einstellung COMPUTER2 AUSWAHL im Menü OPTIONEN ist falsch.	-4836

Technische Informationen

Verzeichnis kompatibler Signale

Modus	Anzeige-auflösung (Punkte)*1	Abtastfrequenz		Dot clock-Frequenz (MHz)	Bild-qualität*2	Anschlüsse
		H (kHz) V (Hz)
NTSC/NTSC 4.43/PAL-MPAL60	720 × 480i 15,7	59,9 - A				VIDEO/S-VIDEO
PAL/PAL-N/SECAM 720 × 525i (480i) 720 × 480i	576i 15,6 50,0 - A
525i (480i) 720 × 480i	15,7 59,9 13,5	A				COMPUTER/YPBPR
625i (576i)	720 × 576i 15,6	50,0 13,5	A
525p (480p)	720 × 483	31,5 59,9	27,0	A
625p (576p)	720 × 576	31,3 50,0	27,0	A
1 125 (1 080)/60i	1 920 × 1 080i	33,8	60,0	74,3	A
1 125 (1 080)/50i	1 920 × 1 080i	28,1	50,0	74,3	A
750 (720)/60p	1280 × 720	45,0	60,0	74,3	A	COMPUTER/YPBPR*3
750 (720)/50p	1280 × 720	37,5	50,0	74,3	A
VESA	640 × 400	31,5 70,1	25,2	A		COMPUTER
	640 × 400	37,9 85,1	31,5	A
VGA	640 × 480	31,5 59,9	25,2	A
	640 × 480	35,0 66,7	30,2	A
	640 × 480	37,9 72,8	31,5	A
	640 × 480	37,5 75,0	31,5	A
	640 × 480	43,3 85,0	36,0	A
SVGA	800 × 600	35,2 56,3	36,0	A
	800 × 600	37,9 60,3	40,0	A
	800 × 600	48,1 72,2	50,0	A
	800 × 600	46,9 75,0	49,5	A
	800 × 600	53,7 85,1	56,3	A
MAC	832 × 624	49,7 74,6	57,3	A
XGA	1024 × 768	39,6 50,1	51,9	AA
	1024 × 768	48,4 60,0	65,0	AA
	1024 × 768	56,5 70,1	75,0	AA
	1024 × 768	60,0 75,0	78,8	AA
	1024 × 768	68,7 85,0	94,5	AA
MXGA	1152 × 864	64,0 71,2	94,2	A
	1152 × 864	67,5 74,9	108,0	A
	1152 × 864	77,1 85,0	119,7	B
MAC	1152 × 870	68,7	75,1	100,0	A
MSXGA	1280 × 960	60,0	60,0	108,0	A
SXGA	1280 × 1024	64,0	60,0	108,0	A
	1280 × 1024	80,0 75,0	135,0	B
	1280 × 1024	91,1 85,0	157,5	B
SXGA60+	1400 × 1050	64,0	60,0	108,0	A
	1400 × 1050	65,1 59,9	122,4	B
UXGA	1600 × 1200	75,0	60,0	162,0	B
WIDE750 (720)	1280 × 720	44,8	59,9	74,5	A
	1280 × 720	37,1 49,8	60,5	A
WXGA768	1280 × 768	39,6 49,9	65,3	A
	1280 × 768	47,8 59,9	79,5	A
WXGA800	1280 × 800	41,3 50,0	68,0	A
	1280 × 800	49,1 60,2	69,1	A
	1280 × 800	49,7 59,8	83,5	A
WXGA+	1440 × 900	55,9	59,9	106,5	A
WSXGA+	1680 × 1050	65,3	60,0	146,3	B
WUXGA	1920 × 1200	74,6	59,9	193,3	B

*1. Ein „i“ nach der Auflösung steht für die Übertragung in Halbbildern. *2. Folgende Symbole werden zur Angabe der Bildqualität verwendet. AA Höchste Bildqualität ist möglich. A Die Signale werden vom Bildverarbeitungsschaltkreis vor der Projektion konvertiert. B Zur Vereinfachung der Projektion kann es zum Verlust von Daten kommen. *3. Zeigt 750 (720)/60p- oder 750 (720)/50p-Signale über COMPUTER-Anschlüsse als WIDE750 (720) an. Drücken Sie die AUTO SETUP-Taste und stellen Sie das Bild ein.

Serieller Anschluss

Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden.

- Anschluss

Computer

■ Stiftzuweisungen und Signalnamen

	Stift Nr. Signalname Inhalt
	1		NC
	2	TXD Übertragene Daten
	3	RXD Empfangene Daten
	4		NC
	5	GND Masse
	6		NC
	7	RTS	Interne Verbindung
	8	CTS
	9		NC

- Kommunikationseinstellungen

Signalebene	RS-232C	Zeichenlänge	8 Bit
Synchr.-Methode	Asynchron	Stoppbit	1 Bit
Baudrate	9 600 bps	X-Parameter	Keine
Parität	Keine	S-Parameter	Keine

Grundformat

Das Datenstreaming vom Computer beginnt mit STX, dann folgen Befehl und Parameter, am Abschluss steht ETX. Sie können die entsprechenden Parameter hinzufügen.

• Der Projektor kann erst 10 Sekunden nach Anschalten der Lampe Befehle empfangen. Warten Sie 10 Sekunden, bevor Sie den Befehl senden.
• Wenn Sie mehrere Befehle senden, überprüfen Sie, dass der Projektor eine Antwort gesendet hat, bevor Sie den nächsten Befehl senden.
• Bei Befehlen, bei denen keine Parameter übermittelt werden müssen, ist der Doppelpunkt (:) nicht erforderlich.
• Wenn vom Computer aus ein falscher Befehl gesendet wird, sendet der Projektor den Befehl „ER401“ an den Computer.

Kabeldaten

(Bei Anschluss an einen PC)

Steuerungsbefehle

Befehl Steuerungsinhalt Anmerkungen
PON Einschalten		Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert.● Der PON-Befehl wird während der Kontrolle von Lampe EIN ignoriert.Wenn während des Betriebs der Lampenkühlung nach dem Ausschalten der Lampe der PON-Befehl empfangen wird, wird die Lampe nicht sofort wieder eingeschaltet, um sie zu schützen.
POF Ausschalten
AVL Lautstärke		Parameter000 - 063 (einstellbarer Wert 0 - 63)
IIS Eingang		Parameter:VID = VIDEORG1 = COMPUTER1 SVD = S-VIDEORG2 = COMPUTER2NWP = WIRELESS(nur PT-LB80NTE/PT-LB75NTE)
Q$S	Abfrage des Lampenzustands	Callback0 = Bereitschaft 2 = Lampe eingeschaltet1 = Lampeneinschaltsteuerung 3 = Lampenausschaltsteuerung
OSH Shutter		Mit diesem Befehl kann das Bild kurzzeitig ausgeschaltet werden.Das Bild wird jedes Mal, wenn der Befehl gesendet wird, ein- oder ausgeschaltet.Senden Sie den Befehl nicht in kurzen Abständen hintereinander.

Computeranschlusshilfe

Die Signale, die über den COMPUTER1 OUT-Anschluss ausgegeben werden, können mit dem entsprechenden Computer-Tastenbefehl umgeschaltet werden. Die Tastenbefehle hängen vom Hersteller ab. Wenn Sie die Computeranschlüsse, an denen keine Signale anliegen, auswählen, während EINGABEFÜHRUNG auf AUSFÜHRLICH gesetzt ist, wird die Computeranschlusshilfe angezeigt.

Hersteller	Tastenbefehl	Hersteller	Tastenbefehl	Hersteller	Tastenbefehl
Panasonic NEC	Fn + F3	TOSHIBA SHARP HP	Fn + F5	IBM SONY	Fn + F7
				Apple	F7
FUJITSU	Fn + F10	EPSON DELL	Fn + F8	Sonstige	Fn + □/□

HINWEIS:

• Die Computeranschlusshilfe wird nach 5 Minuten ausgeblendet. - Weitere Informationen finden Sie in der Bedienungsanleitung des Computers.

Größe der Projektionsfläche und Reichweite für das Bildformat 16:9

Projektionsgröße(16:9)	Reichweite (L)PT-LB80NTE / PT-LB80E		Reichweite (L)PT-LB75NTE / PT-LB75E
Diagonale der Projektionsfläche(SD)	Mindestabstand(LW)	Höchstabstand (LT)	Mindestabstand(LW)	Höchstabstand (LT)
33" (0,84 m) 1,2	m (3'11") 1,2 m (3'11")
40" (1,02 m)	1,2 m (3'11")	1,5 m (4'11")	1,3 m (4'3")	1,5 m (4'11")
50" (1,27 m)	1,6 m (5'2")	1,9 m (6'2")	1,6 m (5'2")	1,9 m (6'2")
60" (1,52 m)	1,9 m (6'2")	2,3 m (7'6")	1,9 m (6'2")	2,3 m (7'6")
70" (1,78 m)	2,2 m (7'2")	2,7 m (8'10")	2,2 m (7'2")	2,6 m (8'6")
80" (2,03 m)	2,5 m (8'2")	3,0 m (9'10")	2,5 m (8'2")	3,0 m (9'10")
90" (2,29 m)	2,8 m (9'2")	3,4 m (11'1")	2,8 m (9'2")	3,4 m (11'1")
100" (2,54 m)	3,2 m (10'5")	3,8 m (12'5")	3,2 m (10'5")	3,8 m (12'5")
120" (3,05 m)	3,8 m (12'5")	4,6 m (15'1")	3,8 m (12'5")	4,6 m (15'1")
150" (3,81 m)	4,8 m (15'8")	5,8 m (19')	4,7 m (15'5")	5,7 m (18'8")
200" (5,08 m)	6,4 m (20'11")	7,7 m (25'3")	6,3 m (20'8")	7,6 m (24'11")
250" (6,35 m)	8,0 m (26'2")	9,6 m (31'5")	7,9 m (25'11")	9,5 m (31'2")
300" (7,62 m)	9,6 m (31'5")	11,6 m (38')	9,5 m (31'2")	11,4 m (37'4")

* Alle oben aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

- Berechnung der Abmessungen der Projektionsfläche

Genauere Abmessungen der Projektionsfläche können Sie mit der Diagonale der Projektionsfläche berechnen.

- ● Breite (SW) und Höhe (SH) der Projektionsfläche

SW (m) = SD ('') × 0,0221 \ SH (m) = SD ('') × 0,0125

● Mindestabstand (LW) und Höchstabstand (LT)

PT-LB80NTE: LW (m) = 0,0321 × SD ('' ) - 0,04 \ LT (m) = 0,0388 × SD ('' ) - 0,06

PT-LB75NTE: LW (m) = 0,0318 × SD ('' ) - 0,022 \ LT (m) = 0,0383 × SD ('' ) - 0,046

* Alle oben aufgeführten Ergebnisse sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

Technische Angaben

Stromversorgung		AC 100 - 240 V 50 Hz/60 Hz
Stromverbrauch		300 WIm Bereitschaftsmodus (bei inaktiver Lüftung): 4 W
Stromaufnahme 3,5 A - 1,2 A
LCD-Panel	Panelgröße (diagonal)	0,63 Typ (16,00 mm)
	Seitenverhältnis 4 : 3
	Anzeige 3 transparente LCDs (RGB)
	System Aktivmatrix
	Auflösung	786 432 (1 024 × 768) × 3 LCDs
Objektiv		Manueller Zoom (1,2x)/Manuelle ScharfstellungF 1,6 - 1,9, f 18,8 mm - 22,6 mm (PT-LB80NTE /PT-LB80E)F 1,7 - 1,9, f 18,5 mm - 22,2 mm (PT-LB75NTE / PT-LB75E)
Optische Achse		8:1 fest (PT-LB80NTE/PT-LB80E)
		5:1 fest (PT-LB75NTE / PT-LB75E)(Seite 17)
Lampe UHM-Lampe (220 W)
Helligkeit*1		3 200 lm (PT-LB80NTE /PT-LB80E)2 500 lm (PT-LB75NTE / PT-LB75E)
Betriebsbedingungen		Temperatur 0 °C - 40 °C (32 °F - 104 °F)Wenn HOCHLAND (Seite 37) auf EIN gestellt wurde: 0 °C - 35 °C (32 °F - 95 °F)Luftfeuchtigkeit 20% - 80% (ohne Kondensation)
Abtastfrequenz+2 (für RGB-Signal)	Horizontale Abtastfrequenz	15 kHz - 91 kHz
	Vertikale Abtastfrequenz	50 Hz - 85 Hz
	Dot clock-Frequenz	Weniger als 110 MHz
COMPONENT (YPBPR)-Signale		525i (480i), 525p (480p), 625i (576i), 625p (576p), 750 (720)/60p, 750 (720)/50p, 1 125 (1 080)/60i, 1 125 (1 080)/50i
Farbsystem		7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)
Projektionsgröße		838,2 mm - 7 620 mm (33" - 300")
Reichweite		1,1 m - 11,6 m (3'7" - 38')
Bildseitenverhältnis		4 : 3
Installation		FRONT/TISCH, FRONT/DECKE, RÜCK/TISCH, RÜCK/DECKE (Menüauswahlmethode)
Lautsprecher		1 Stück 4 cm × 2 cm (1 - 9/16" × 25/32")
Maximale Lautstärkeausgabe		1,0 W

*1. Die Messeinheiten, Messbedingungen und Darstellungsmethoden erfüllen die internationalen ISO 21118 Normen. *2. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46 zu verfügbaren Signalen.

Anschlüsse	S-VIDEO IN	Eine Leitung, 4-polige Mini-DIN-BuchseY: 1,0 V [p-p], C: 0.286 V [p-p], 75 Ω
	VIDEO IN	Eine Leitung, Cinch-Buchse1,0 V [p-p], 75Ω
	COMPUTER	Eine Leitung, 15-pol. HD D-Sub (Buchse)● RGB-Eingabe/-AusgabeR.G.B.: 0,7 V [p-p], 75ΩG SYNC: 1,0 V [p-p], 75Ω
		TTL hohe Impedanz,HD, VD/SYNC: automatische Positiv-/Negativkompatibilität
		YPBCB-Eingabe/AusgabeY: 1,0 V [p-p] (einschließlich Synchronisation) 75ΩPB/CB, PR/CR: 0,7 V [p-p] 75Ω
	AUDIO IN Eine Leitung,	0,5V [rms], RCA-Buchse × 2 (L - R)
	COMPUTER AUDIO IN	Eine Leitung, 0,5V [rms], M3-Buchse (Stereo-MINI)
	VARIABLE AUDIO OUT	Eine Leitung, 0,5V [rms], M3-Buchse (Stereo-MINI)Monitor-Ausgang/stereokompatibel0 V [rms] - 2,0 V [rms] (variabel)
	SERIAL Kompatibel mit	D-Sub, 9-poligem RS-232C
KABELLOSES NETZWERK(nur PT-LB80NTE/PT-LB75NTE)	Kompatibel	IEEE802.11b/IEEE802.11g (Standardprotokoll für kabellose Netzwerke)
	Wireless-Kanal IEEE802.11b/IEEE802.11g: 1 - 13 Kanäle
	Abstand	30 m (98'5") Abhängig von der Anwendungsumgebung
Gehäuse Kunststoff (PC+ABS)
Abmessungen		Breite 368 mm (14 - 15/32")Höhe 88 mm (3 - 13/16")Tiefe 233 mm (9 - 5/32") (ohne hervorstehende Teile)
Gewicht 3 kg (6,6 lbs.)
Zulassungen		EN60950-1, EN55022, EN61000-3-2, EN61000-3-3, EN55024
Fernbedienung	Stromversorgung 3 V	Gleichspannung (Batterien AA × 2)
	Reichweite	Ca. 15 m (49'2") (direkt vor dem Fernbedienungsempfänger)
	Gewicht	117 g (4,2 ozs.) (einschließlich Batterien)
	Abmessungen	Breite 48 mm (1 - 7/8")Tiefe 163 mm (6 - 13/32")Höhe 24,5 mm (-15/16") (ohne hervorstehende Teile)
Optionen	Deckenhalterung	ET-PKB80

Abmessungen

Maßeinheit: mm

Eingetragene Warenzeichen

● VGA und XGA sind Warenzeichen der International Business Machines Corporation. - S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. - HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC. - Die Bildschirmanzeigen werden in der Schriftart Ricoh Bitmap angezeigt, die von Ricoh Company, Ltd., hergestellt und vertrieben wird.

Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.

Index

A

Abdeckung für Zoom- bzw. Scharfstell-Ring 14

Abmessungen 52

AC IN (Stromeingang) 15

ALS (Umgebungsluminanzsensor) 14

Anschlüsse 19

ASPEKT-FUNKTION 34

AUDIO BALANCE 38

AUDIO IN 15

AUSLIEFERUNGSZUSTAND 38

Austausch

Lampe 43

Luftfilter 42

Taste der Fernbedienung 16

AV STUMMSCHALTUNG

Fernbedienung 26

Taste der Fernbedienung 16

B

Batteriefach 16

Batterien 12

Bedienteil

Menü 37

Tasten 14

Berechnung

16:9 49

4:3 17

Bildauswahl 32

Bild-Menü 32

Bildschärfe 32

Bildsperre 35

BREITBILDMODUS 36

C

CD-ROM

Zubehör 12

CLOCK PHASE 34

COMPUTER

Anschlusshilfe 48

Fernbedienung 26

Taste der Fernbedienung 16

COMPUTER AUDIO IN 15

COMPUTER1 IN 15

COMPUTER2 AUSWAHL 36

COMPUTER2 IN/1 OUT 15

COMPUTER-SUCHE 16

D

DAYLIGHT VIEW 32

Diebstahlschutz-Port 15

DIGITAL ZOOM

Fernbedienung 28

Taste der Fernbedienung 16

Direktes Ausschalten 20

DOT CLOCK 34

E

EINGABEFÜHRUNG 36

EINSCHALT LOGO 36

ENTER

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 16

ERWEITERTE EINSTELLUNG

BILD-Menü 33

OPTIONEN-MENÜ 38

F

FARBE 32

FARBTON 32

Fehlerbehebung 45

Fernbedienung

Bedienung 25

Signalempfänger 14

Signalsender 16

Zubehör 12

FUNKTION

Fernbedienung 27

FUNKTIONSTASTEN MENÜ 38

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 16

Größe der Projektionsfläche

16:9 49

4:3 17

Handschlaufe 16

HELLIGKEIT 32

HINTERGRUND 38

HOCHLAND 37

INDEX-WINDOW

Fernbedienung 27

Taste der Fernbedienung 16

INPUT SELECT

Auswahl 26

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 16

INSTALLATION

Menü 37

Projektionsarten 18

K

KONTRAST 32

L

LAMPE

Anzeige 14

Austausch 43

Betriebsstatus 41

LAMPEN BETRIEBSZEIT 37,44

Lampenfach 15

LAMPENLEISTUNG 37

Lautsprecher 15

LAUTSTÄRKE 38

Fernbedienung 27

Taste der Fernbedienung 16

Luftfilter

Batteriefach 15

Reinigung 42

Lüftungsausgang 15

Lüftungseingang 14

M

MENÜ

Aktuelle Einstellungen 30

Fernbedienung 29

Navigation 29

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 16

MULTI-LIVE 16

N

Navigationstasten Taste auf der Bedienkonsole ....14 Taste der Fernbedienung ....16

Netzkabel Anschluss ....20 Zubehör ....12

0

Objektivdeckel 14, 42 OPTIONEN-MENÜ 36 OSD ANORDNUNG 38

P

PASSWORT ÄNDERN ....39 PASSWORT EINGABE ....39 POSITION ....34 POSITION-MENÜ ....34 POWER Anzeige ....14 Bedienteil ....14 Betriebsstatus ....23 Taste der Fernbedienung ....16

POWER LOCK Anzeige ....14 Betriebsstatus ....23 Projektionsarten ....18 Projektionswinkel ....18

R

RAUSCHUNTERDRÜCKUNG ....33 Reichweite 16:9 ....49 4:3 ....17 Reinigung Luftfilter ....42 Projektor ....42 RELEASE Taste auf der Bedienkonsole ....14 RGB/YPBPR ....36

S

Scharfstell-Ring 14, 24 Security 11 SEITE 16 SERIAL 15 Anschluss 47 Grundformat 47 Kabeldaten 48 Kommunikationseinstellungen 47 Steuerungsbefehle 48 Stiftzuweisungen 47

SICHERHEIT-Menü ....39 Sicherheitsschloss ....15 Sicherung des Netzkabels ....12, 20

Signale ....46 SIGNALSUCHE ....37 STAND MODUS ....33

STANDARD Fernbedienung ....26 Taste der Fernbedienung ....16

STANDBILD Fernbedienung ....26 Taste der Fernbedienung ....16

STROM DIREKT AN Funktion ....20 Menü ....37 S-VIDEO IN ....15 SXGA ART ....38

T

TAFEL .... 38 Technische Angaben .... 50 Technische Informationen .... 46 TEMP Anzeige .... 14 Betriebsstatus .... 41 TESTBILD .... 38 TEXTAUSGABE .... 39 TEXTWECHSEL .... 39 TINT .... 32 Tragetasche .... 12 TRAPEZ .... 34 TV-SYSTEM .... 33

U

Untermenü ....30 VARIABLE AUDIO OUT ....15 VIDEO Fernbedienung ....26 Taste der Fernbedienung ....16 VIDEO BatteriefachIN ....15 Vorderfußanpassung ....15, 18, 24 Tasten ....24

W

WEISSABGLEICH .... 33 WIRELESS Fernbedienung .... 26 Menü .... 40 Taste der Fernbedienung .... 16

Z

ZEITSCHALTUHR (AUS) .... 37 Zoom-Ring .... 14, 24 Zubehör .... 12 ZURÜCK Fernbedienung .... 29 Taste auf der Bedienkonsole .... 14 Taste der Fernbedienung .... 16
