Produkttyp	Digitaler Satelliten-Receiver (DVB-S2)
Marke	Panasonic
Modell	NV-HDB1
Abmessungen (B x H x T)	260 x 50 x 180 mm
Gewicht	1,2 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	15 W (max.)
Empfangsart	DVB-S2, Single-Tuner
Senderspeicher	2000 Programme
Favoritenlisten	8
EPG (Elektronischer Programmführer)	Ja, 7-Tage-Vorschau
HDMI-Ausgang	1x HDMI (1080p)
SCART-Ausgang	1x SCART (FBAS/RGB)
USB-Anschluss	1x USB 2.0 (vorne, für Software-Updates)
CI+ Steckplatz	1x CI+ (für Pay-TV Module)
Automatische Sendersuche	Ja, Netzwerksuche
Kindersicherung	Ja, PIN-geschützt
Timer-Funktion	Ja, Einmal-/Tages-/Wochen-Timer
Energiesparmodus	Ja, Standby < 1 W
Zubehör	Fernbedienung, Netzteil, Bedienungsanleitung
Reinigung	Staubtuch verwenden, keine feuchten Tücher
Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - NV-HDB1 PANASONIC

Wie schließe ich den Empfänger an?

Verbinden Sie die Satellitenantenne mit dem LNB-Eingang (F-Stecker). Schließen Sie das Netzteil an und verbinden Sie den Receiver per HDMI oder SCART mit dem Fernseher. Schalten Sie beide Geräte ein und wählen Sie die passende Quelle.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menü-Taste, wählen Sie Installation > Sendersuchlauf. Wählen Sie den Satelliten (z.B. Astra 19,2°O) und starten Sie die automatische Suche. Nach Abschluss werden alle gefundenen Sender gespeichert.

Warum finde ich keine Sender?

Überprüfen Sie die Antennenverkabelung und die Ausrichtung der Satellitenschüssel. Stellen Sie sicher, dass der LNB-Typ (z.B. Universal) korrekt eingestellt ist. Führen Sie eine Netzwerksuche durch, um auch verschlüsselte Sender zu finden.

Wie kann ich die Kindersicherung aktivieren?

Gehen Sie im Menü zu Einstellungen > Kindersicherung. Legen Sie eine vierstellige PIN fest und wählen Sie die zu sperrenden Sender oder Altersfreigaben aus. Bestätigen Sie mit OK.

Wie stelle ich den Timer ein?

Rufen Sie das Timer-Menü auf (oft über die Timer-Taste auf der Fernbedienung). Wählen Sie Neuer Timer, geben Sie Datum, Start- und Endzeit, Sender und Wiederholung (Einmal/Täglich/Wöchentlich) ein. Speichern Sie mit OK.

Wie aktualisiere ich die Software?

Laden Sie die aktuelle Firmware von der Panasonic-Website herunter und kopieren Sie sie auf einen USB-Stick (FAT32 formatiert). Stecken Sie den Stick in den USB-Anschluss und wählen Sie im Menü Software-Update > USB. Folgen Sie den Anweisungen.

Die Fernbedienung funktioniert nicht.

Überprüfen Sie die Batterien (wechseln Sie sie ggf. aus). Achten Sie auf freie Sicht zwischen Fernbedienung und Receiver. Reinigen Sie die Infrarot-Linse des Receivers mit einem trockenen Tuch. Falls nötig, den Receiver kurz vom Strom trennen.

Wie schließe ich eine externe Festplatte an?

Verbinden Sie die externe Festplatte (mit eigener Stromversorgung) über den USB-Anschluss. Der Receiver erkennt sie automatisch. Sie können dann Timer-Aufnahmen programmieren und gespeicherte Sendungen abspielen. Hinweis: Die Festplatte muss im FAT32- oder ext4-Format vorliegen.

Was bedeuten die LEDs am Gerät?

Die Power-LED leuchtet grün im Betrieb und rot im Standby. Eine blinkende LED kann auf eine Software-Aktualisierung oder einen Fehler hinweisen. Lesen Sie im Handbuch die genauen Bedeutungen nach.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > System > Werkseinstellungen. Bestätigen Sie mit der PIN (Standard: 0000). Alle gespeicherten Sender und Einstellungen werden gelöscht. Führen Sie danach einen erneuten Sendersuchlauf durch.

BEDIENUNGSANLEITUNG NV-HDB1 PANASONIC

Festplatten-Videorecorder mit Digital-Satellitenempfänger

NV-HDB1

Standard Zubehör:

1 Fernbedienung
1 21-poliges Scart-Kabel
1 Optisches Kabel
1 Netzkabel
2 Batterien vom Typ R6

Panasonic

Inhaltsverzeichnis

Seite

Informationen 2

Anschlüsse 3

Bedienungselemente 4

Steuerung 5

Installation/Senderabspeicherung 6

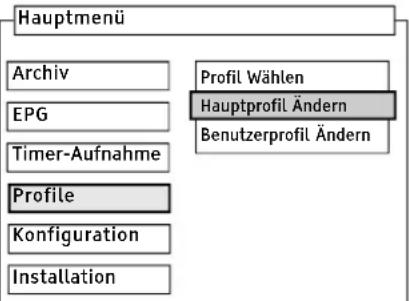

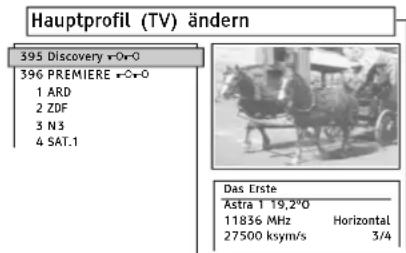

Profile/Nutzerprofile bearbeiten 8

Programmauswahl/EPG 9

Aufnahme 10

Archiv 11

Konfiguration 12

Störungsbehebung 14

Besonderheiten des AVHDD 15

Stichwortverzeichnis Technische Daten 16

AVHDD = Audio Video Hard Disk Drive

TV= Fernsehgerät

Lesen Sie bitte diese Bedienungsanleitung (besonders die Sicherheitshinweise) vollständig durch, bevor Sie das Gerät anschließen, in Betrieb nehmen oder irgendwelche Einstellungen vornehmen.

Warnung und wichtige Informationen Sicherheitsinformationen

Bitte die Urheberrechte beachten

beim Aufnehmen von Ton und Film

Zu Ihrer Sicherheit und zum Schutz des Gerätes

• Keine Gehäuseteile abschrauben, da Gefahr von elektrischem Schlag besteht. Bitte wenden Sie sich für Reparaturarbeiten nur an das Fachpersonal.
• Gerät nur waagerecht transportieren und aufstellen.
• Kabel nur dann anschließen, wenn alle Geräte ausgeschaltet sind.
• Reinigung nur äußerlich und mit einem weichen Tuch ohne Reinigungsmittel.
• Netzkabel darf nicht für andere Geräte verwendet werden.
• Nach starken Temperaturschwankungen das Gerät für mindestens 1 Stunde nicht betreiben.
• Dieses Gerät an einem gut belüfteten Ort betreiben, da es sich erwärmt. Es darf nicht an einem Ort ohne ausreichende Luftzirkulation aufgestellt werden.

Achtung:

Um das Risiko eines Brandes, eines elektrischen Schlages oder der Beschädigung des Produktes zu reduzieren, achten Sie darauf, dass keine mit Flüssigkeiten gefüllten Objekte, wie zum Beispiel Vasen auf dem Gerät abgestellt werden.

Das Gerät, die Fernbedienung, das Netzkabel dürfen bei Beschädigungen nicht benutzt werden.

Schützen Sie diese vor...

• Hitze, Kälte, Regen, Nässe, Fett, Verunreinigungen und Staub
  • Eingriffen ins Innere, direkter Sonneneinstrahlung
  • Stößen und mechanischen Belastungen, (Netzkabel nicht biegen)
  • elektrischen und magnetischen Feldern
• Blitzeinschlag bei Gewitter (Netz- und Antennenstecker abziehen)

Dieses Gerät entspricht den europäischen

Konformitätsanforderungen gemäß den

Bedingungen der elektromagnetischen

Verträglichkeiten und Produktsicherheit.

Dieses Gerät erfüllt die Anforderungen

der Schutzklasse 2

Dieses Gerät erfüllt die

Sicherheitsanforderungen gemäß VDE

Informationen zu den Besonderheiten

dieses Festplattenrecorders finden Sie auf der Seite 15.

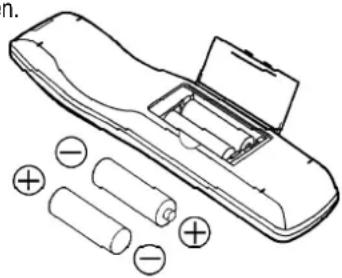

Hinweise zum Einlegen von Batterien in die Fernbedienung:

• Lebensdauer der Batterien ca. 1 Jahr, je nach Häufigkeit des Einsatzes.
• Keine alten und neuen Batterien oder verschiedene Batterietypen zusammen verwenden (z. B. eine Alkali- und eine Zink-Kohle-Batterie).
• Nur Batterien ohne Schadstoffe (wie Blei, Cadmium, Quecksilber) einsetzen.
• Keine aufladbaren Batterien (Nickel-Cadmium-Akkus) verwenden.
• Wenn die Fernbedienung länger nicht benutzt wird, die Batterien herausnehmen und kühl und trocken aufbewahren.

• Die Batterien nicht erhitzen oder kurzschließen

- Verbrauchte Batterien sofort auswechseln und durch Typ AA, UM3 oder R6 ersetzen.

- Beim Einsetzen Polarität ⊕ und ⊖ beachten.

Entsorgung von Altmaterial:

Batterien, Verpackungen und das Altgerät müssen gemäß den Vorschriften entsorgt werden.

Diese gehören nicht in den Hausmüll.

Anschlüsse

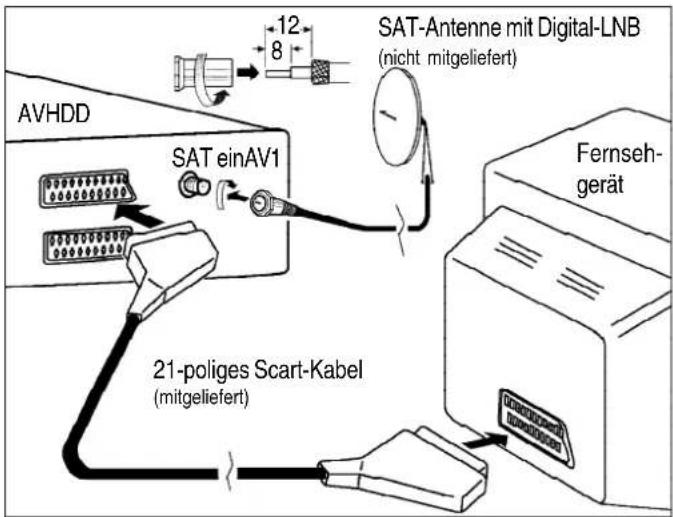

Stellen Sie die abgebildeten Verbindungen her und schließen Sie das mitgelieferte Netzkabel an Ihr Wechselstromnetz an.

Netz	Digital aus	Audio aus	S-Video aus	Video aus	Audio aus	AV1 aus	SAT ein
						AV2 aus

Anschluss Symbol	Erklärung der Anschlüsse mit Anschlussbeispielen
	Wechselstromnetz 220-240 Volt 50/60 Hz
Digital aus	Digitaler Audio-Ausgang(Anschlussbeispiel: C) Anschluss an einen optischen digitalen Eingang z.B. eines Minidisc Recorders, CD Recorders oder eines Verstärkers
R L	Analoger Audio AusgangAnschluss an einen analogen Eingangz.B. eines Cassettengerätes, Minidisc Recorders, eines Verstärkers oder Sound Karte eines Computers
R S-Video ausL	Super Video Ausgang (Anschlussbeispiel: B)Anschluss an einen Super Video-Eingang(in Verbindung mit dem analogen Audioausgang)z.B. eines Super VHS Videorecordersoder einer Super VHS Videokamera
Video Audio ausL R	Analoge Video- und AudioausgängeAnschluss an einen Video-und Audioeingangz.B. eines Videorecorder, einer Videokameraoder eines Fernsehers

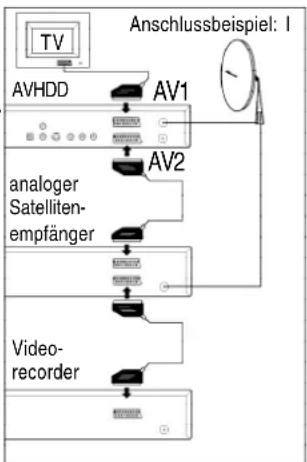

	Video- und Audio-ScartausgängeAnschluss an einen Eingangz.B. eines Videorecorders, eines Fernsehersoder eines analogen Satellitenempfängers
SAT ein	Eingang AntenneAnschluss an eine Satellitenantennemit einem Digital- oder Universal-LNB

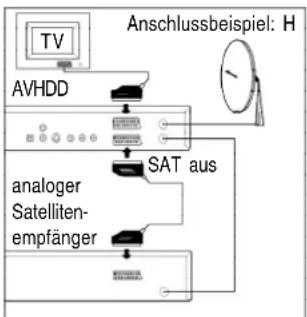

SAT aus	Ausgang AntenneAnschluss an einen zweiten Satellitenempfänger(siehe Seite 13)

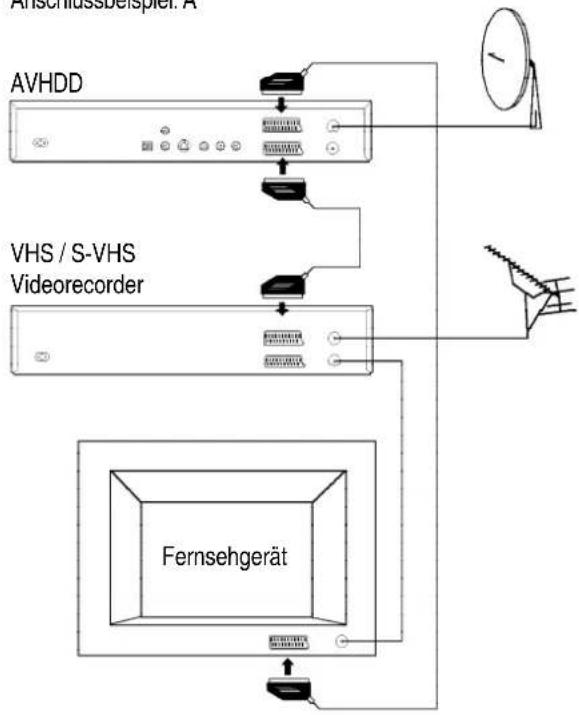

Anschlussbeispiel: A

Anschlussbeispiel: C

AVHDD

Bedienungselemente

Aufnahme / Wiedergabe Steuerung

Tasten Symbole	Erklärung der Tasten
	Wiedergabe ▲▼◀▶ und OKBeschreibung siehe Seite 11.
	Stoppzum Stoppen des Spulvorganges,der Aufnahme und Wiedergabe.
	StandbildWährend einer laufenden Fernsehsendung (Live)oder während der WiedergabeZurückschalten durch nochmaliges Drückendieser Taste oder der Wiedergabetaste.▶
	Schneller SuchvorlaufSchneller SuchrücklaufWiederholtes Drücken erhöht dieSuchlaufgeschwindigkeit
	DirektaufnahmeBeschreibung siehe Seite 10
REC PAUSE	AufnahmepauseBeschreibung siehe Seite 10
	Aufnahmesteuerung eines VideorecordersDer Schalter der Fernbedienung AVHDD• • VCRmuss auf VCR stehen.

Fernsehgeräte-Steuerung

Dieser Bereich der Fernbedienung wird zur Steuerung einiger Panasonic Fernsehgeräte verwendet.

Tasten Symbole	Erklärung der Tasten
	Ein- und Ausschalten des Fernsehgerätes
	Wahl des AV-Eingangs
	Lautstärkeregelung
	Programmwahltasten

Menü-Steuerung

Dieser Bereich der Fernbedienung wird zur Steuerung der Menüs verwendet.

Diese farbigen Tasten können entsprechend der Farben im Menü verschiedene Funktionen ausführen.

Tasten Symbole	Erklärung der Tasten und Darstellungsweise
	Hauptmenü / eine Menüebene zurück	MENU
	Archiv (Direkt Navigator)Beschreibung siehe Seite 11
	Elektronischer ProgrammführerBeschreibung siehe Seite 9
Pf	Timer-Menü einblendenBeschreibung siehe Seite 10
	Menü ausblenden	EXIT
	Löschen einer Eingabe	DELETE
	Ändern einer Eingabe im Archiv
	Einstellungen anwählen oder speichernSenderliste einblenden (siehe Seite 9)durch Drücken der Taste	OK
	Steuerung der Richtung im Menüdurch Bewegen der TasteZeilenweise = ▲▼, Seitenweise =◀▶	▲▼◀▶
	Direkteingabe mit Ziffern

Allgemeine Steuerung

Tasten Symbole	Erklärung der Tasten
	Ein- und Ausschalten des AVHDD
	Anzeigen von Informationen zum laufenden Programm
	Umschalten zwischen dem laufenden Fernsehprogramm und einer Wiedergabe
	Umschalten zwischen dem Fernseh- und RadioprogrammBeschreibung siehe Seite 9
	Anzeigen von Kurzinformationen auf dem Bildschirm
	Sprungfunktionzum Ausblenden ungewollter Filmabschnitte.Taste am Anfang und Ende der Filmszene drücken.
[BOOK MARK]	Filmmarkierungzum schnellen Auffinden eines Filmabschnittes.Mit SET die Markierung setzen.Anwählen der BOOKMARK mit GO, ▲▼ und OK.
	Wiederholen der letzten 20 Sekunden des laufenden Films.
	Lautstärkeregelung[Auswahl ändern:] [links] ▲[Auswahl ändern:] [rechts] ▼[Rücksetzen:] Lautstärke zurücksetzen DELETE
AUDIO	Umschalten der Sprache des aktuellen ProgrammsDiese Funktion ist aktiv, wenn der Sender die entsprechenden Sprachen zur Verfügung stellt (z.B. Originalton).
ASPECT	Manuelles Einstellen des BildschirmformatesDurch mehrfaches Drücken der Taste können Sie zwischen drei Bildansichten auswählen (z.B. wenn bei einem Kinofilm schwarze Balken sichtbar sind; siehe Seite 12).
AVHDD•+VCR	Umschalten der Fernbedienung zur Steuerung eines Panasonic Videorecorders
	Programmwahltasten
Hinweis:SKIP und BOOKMARK funktionieren auch während der Aufnahme.Ändern der SKIP Bereiche und der BOOK MARK siehe Seite 11.5

Antenneneinstellungen

Wenn Sie mehrere Satelliten empfangen wollen, benötigen Sie einen Schalter (DiSEqC) zwischen dem Empfangsteil (LNB), der Antenne und dem AVHDD. (Erklärungen der Fachwörter siehe Seite 7.)

Wenn Sie verschiedene Satelliten (z.B. Astra 19,2° Ost und Hotbird 13° Ost) mit einer Antenne empfangen wollen, benötigen Sie einen DiSEqC-Schalter und eine Antenne mit zwei zueinander versetzten Universal-LNBs. (Lesen Sie dazu die Installationsanweisung Ihrer Satellitenanlage.)

Folgende Antenneneinstellungen werden vom AVHDD unterstützt: Mini DiSEqC 2 LNBs

Anschlussbeispiel: D + E

DiSEqC 1 bis 4 LNBs

Anschlussbeispiel: F

kein 1 LNB ohne Schalter

Anschlussbeispiel: A

(siehe Seite 3)

Auto automatische Suche

nach LNB und

DiSEqC Schalter

Verwenden Sie die Einstellung [Auto], wenn Sie Ihr Antennensystem nicht genau kennen. Diese automatische Suche kann einige Minuten dauern.

MENU
• [Installation] OK
• [Antenneneinstellungen▼ok

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Senderabstimmung

Sendersuchlauf

Daten Löschen

Antenneneinstellungen

EPG-Daten Erneuern

Software-Aktualisierung

• [DiSEqC / LNBs]
• [Wählen]
• [Auswahl ändern:] ▶ OK
• EXIT

Antenneneinstellungen

DiSEqC / LNBs

LNB1

LNB2

LNB3

LNB4

Standard

DiSEaC Auto

Anzahl der LNBs 1

Hinweis:

Bevor Sie den Satellitensuchlauf vornehmen, muss die Satellitenanlage exakt auf die gewünschten Satelliten ausgerichtet werden. Bei nicht ausreichender Stärke des Antennensignals erscheint folgende Meldung: [Keine Satelliten gefunden!] (siehe Seite 14).

Es besteht die Möglichkeit jeden einzelnen LNB manuell einzustellen. Um die manuell geänderten Werte wieder zurückzustellen:

• [Standard] OK
• EXIT

Antenneneinstellungen

DiSEqC / LNBs

LNB1
LNB2
LNB3
LNB4

Satellit Auto

Untere LNB-Freq. Universal
Obere LNB-Freq. Universal
DiSEqC-Anschluss Auto
Polarisationskontrolle 13/18 V

Standard

Sendersuchlauf

Zur Installation aller verfügbaren Programme:

MENU
• [Installation] OK
• [Sendersuchlau] OK
• Abfrage bestätiger
• Abfrage bestätiger

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Senderabstimmung

Sendersuchlauf

Daten Löschen

Antenneneinstellungen

EPG-Daten Erneuern

Software-Aktualisierung

Automatischer Suchlauf

Wenn die zu empfangenden Satelliten nicht bekannt sind (die Suche nach allen Satelliten dauert einige Minuten):

• [Automatischer Suchlau ^DK
- bestätige €K

Manueller Satellitensuchlauf

Wenn der Name des Satelliten bekannt ist:

• [Manueller Satellitensuchlau] OK
• [Wählen] ▼◀ ▶
• [☐/☑] auswählen ● rote Taste (Grüne Taste markiert alle Satelliten)
• [Suchlauf starten CK]
- bestätige

Einstellbare Satelliten:

Wenn der gewünschte Satellit nicht in der Liste vorhanden ist:

• [Wählen] ▼◀▶
• [Manuell 1] ● gelbe Taste
• Name des Satelliten [ÄNDERN]

gelbe Taste ▲▼◀▶ OK

oder [Buchstabe löschen:] DELETE

[SPEICHERN] ● rote Taste

• [Auswahl ändern]
① ② ③ ... (siehe Hinweis auf Seite 7).
• [Suchlauf starter]
- bestätige

Suche nach Transpondern erfolgt automatisch

Suche nach Programmen erfolgt automatisch

Hinweise:

• Wenn nicht genügend Programme oder Transponder gefunden werden, siehe Hinweise auf Seite 14
• In seltenen Fällen kann ein Programmname nicht korrekt dargestellt werden. Das ist keine Funktionsstörung. VQT950
  sponder
  [Non-Text]
  icht korre
  [Non-Text]
  VQT9509

Automatischer Suchlauf

Manueller Satellitensuchlauf

Antenneneinstellung

Sendersuchlauf

Suche nach: Panasat 22,8°0

Gefunden:

Automatischer Suchlauf

Manueller Satellitensuchlauf

Antenneneinstellung

Sendersuchlauf

□ Amos 4°W
□ Arabsat 26°0
Astra 1 19,2°0
□ Astra 2 28,2°0
□ Eutelsat W1 10°0

Einstellbare Satelliten:

Manuell 1
□ Manuell 2
□ Manuell 3

Ändern: Manuell.1

Satellit Manuell 1
Position 0.0°
Ost/West Ost
Transp. Freq. 1 U MHZ Polarisation Horizon
Potansation Horizontal Symbolrate 0 ksvm/s
FÉC
Zurücksetzen

ch

Satellit / Transponder / Programme löschen oder hinzufügen

Wenn Sie z.B. Ihre Satellitenanlage erweitern oder neue Satelliten oder Transponder hinzugekommen oder gelöscht wurden, können Sie diese manuell anpassen.

MENU
• [Installation] OK
• [Senderabstimmung]

• [Satellit Hinzufügen]ok

Weiter siehe Satellitensuchlauf auf Seite 6

• [Satellit Löschen] OK
• [Wählen] OK
- Anwähler

• [Transponder Hinzufügen] ▼ OK

- Daten einstellen

(siehe Hinweis Seite 7)

• [Suchlauf startenck]
- zum Hinzufügen eines weiteren Transponders eine Taste drücken oder Menü mit EXIT verlassen. Die neuen Programme werden ans Ende der TV-Senderliste gestellt (siehe Seite 9).

• [Transponder Löschen] OK
• [Satellit]
• [Transp. Freq.]
• Frequenz [Auswahl ändern:]◀▶ OK
- Anwähler
• EXIT

• [Programm Hinzufügen]
- Daten einsteller ▲ ▼ ◀ ▶ 1 2 3 ...
• [Suchlauf startenck]
- zum Hinzufügen eines weiteren Programms eine Taste drücken oder Menü mit EXIT verlassen. Die neuen Programme werden ans Ende der TV-Senderliste gestellt (siehe Seite 9).

Hinweis:

Die Satelliten-, Transponder- und Programmdaten und die Erklärung der Fachbegriffe können Sie aus entsprechenden Fachzeitschriften entnehmen.

Wenn ein Hinweis erscheint, dass der Satellit oder Transponder nicht gefunden werden konnte, überprüfen und korrigieren Sie die Daten.

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Senderabstimmung

Sendersuchlauf

Daten Löschen

Antenneneinstellungen

EPG-Daten Erneuern

Software-Aktualisierung

Satellit Hinzufügen

Satellit Löschen

Transponder Hinzufügen

Transponder Löschen

Programm Hinzufügen

Satellit Hinzufügen

Satellit Löschen

Transponder Hinzufügen

Transponder Löschen

Programm Hinzufügen

Satellit Hinzufügen

Satellit Lösc

Transponder Hinzufügen

Transponder Löschen

Programm Hinzufügen

Satellit Astra 1 19,2°0

Transponder Hinzufügen

Transponder Löschen

Programm Hinzufügen

Satellit Hinzufügen

Satellit Löschen

Transponder Hinzufügen

Transponder Löschen

Programm Hinzufügen

Satellit Astra 1 19,2°0

Wiederherstellen des Auslieferungszustandes

z.B. wenn eine neue Satellitenanlage installiert wurde:

MENU

• [Installation] ok
• [Daten Löschem] ok
- bestätige

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Senderabstimmung

Sendersuchlauf

Daten Löschen

Antenneneinstellungen

EPG-Daten Erneuern

Software-Aktualisierung

EPG Daten erneuern

EPG-Daten manuell laden (z.B. nach einer Neuinstallation) Weitere Informationen zu EPG siehe Seite 9.

MENU

• [Installation] OK
• [EPG-Daten Erneuer] OK
- bestätigeck

(diese Suche kann einige Minuten dauern)

Hauptmenü

Archiv
EPG
Timer-Aufnahme
Profile
Konfiguration
Installation

Senderabstimmung
Sendersuchlauf
Daten Löschen
Antenneneinstellungen
EPG-Daten Erneuern
Software-Aktualisierung

Abkürzungen / Erklärungen:

Transponder = Auf einer Sendefrequenz eines digitalen Satellitensenders können parallel mehrere TV- und Radioprogramme oder auch Daten übertragen werden. Ein Satellit hat mehrere Transponder.

LNB = Empfangsteil der Satellitenschüssel (Low Noise Block Converter)

DiSEqC = Steuerungssystem (Schalter) zum Selektieren von mehreren LNBs an einen Eingang (Digital Satellite Equipment Control) DiSEqCu ist ein eingetragenes Warenzeichen von EUTELSAT.

Mini DiSEqC = Auch Tone Burst oder Simple-DiSEqC genannt. Ermöglicht die Umschaltung SAT-Position A/B mit einem 22 kHz-Signal.

Profile

Hauptprofil ändern

Um die Programmauswahl komfortabel zu gestalten, können Sie die Reihenfolge der Programmpositionen in Profilen festlegen.

• Im Hauptprofil werden alle Sender festgelegt, die Sie zur Verfügung haben möchten. Programme, die kein Benutzer benötigt, sollten Sie löschen (z.B. verschlüsselte Programme).
• In den Benutzerprofilen werden nur die Sender festgelegt, die der einzelne Benutzer benötigt (z.B. [Profil 1] Eltern und [Profil 2] Kinder).

MENU

• [Profile] ok
• [Hauptprofil Ändern]

Sortierung nach

Programmnamen oder

Programmnummer

● (rote Taste) drücken

Programm löschen

• [Wählen:]

• [Programm löschen:] DELETE Taste drücken
- bestätige

Programme austauschen

• [Wählen.] ▶ ▲ ▼ 1 2 3 ...
• [TAUSCHEN] (grüne Taste)
• [Wählen:] ▶ ▲ ▼ 1 2 3 ...
• [Tauschenok]

Programmbereiche verschieben

oder löschen

• Bereichsanfang [Wählen:] ▶ ▲ ▼ 1 2 3 ...
  • [BLOCK] (gelbe Taste)
• Bereich [Wählen] ▶▲▼
  • [BLOCK] (gelbe Taste)
• Neue Position [Wählen:] ◀▶ ▲▼
• [Einfügen] oder [Block löschen:] DELETE und OK

Verschlüsselung

Damit Sie leicht erkennen können, welche Programme verschlüsselt gesendet werden, wird bei der Installation eine ⚡O Kennzeichnung gesetzt. Manche verschlüsselten Sender heben Ihren Schutz zu bestimmten Sendezeiten auf und können frei empfangen werden. Um die ⚡O Kennzeichnung manuell zu setzten oder zu entfernen, wechseln Sie das Symbol mit der ● blauen Taste.

Wenn Sie eine Karte zum Entschlüsseln von Sendern einsetzen (Common Interface Karte; siehe Seite 12) oder einen Dekoder anschließen (siehe Seite 13), sollten Sie zur besseren Übersicht das Symbol für die entsprechenden Programme manuell entfernen.

MENU um eine Menüebene zurück zu gehen

EXIT um das Menü zu verlassen

Benutzerprofil ändern

MENU

• [Profile] ok
• [Benutzerprofil Ändern] OK
• [Profil 1] ... [Profil 5] [Wählen] OK

oder [Profil löschen:] DELETE

Profil Wählen Hauptprofil Ändern

Benutzerprofil Ändern

Hauptprofil vorbereiten

Sortierung Modus: unverschlüsselt

Modus: numerisch, alphabetisch, unverschlüsselt oder verschlüsselt

• [Sortierung starterok]

• [FILTER] (grüne Taste)
• [Wählen:] ▶ ▲ ▼

Verschlüsselung: alle, verschlüsselt, unverschlüsselt

Sprache: alle, englisch, deutsch, ...

Anbieter: alle, Premiere World, ...

• [Filter starter]

Filtereinstellungen Verschlüsselung: alle Sprache: deutsch Anbieter: alle

Programme ins Benutzerprofil kopieren

• [Wählen:] ▶ ▲ ▼
• [Programm kopieren]

[BLOCK] kopieren

- Bereichsanfang [Wählen:]

• [BLOCK] (gelbe Taste)
• [Wählen:] ▶ ▲ ▼
• [Block kopierer]

Benutzerprofil optimieren

(Änderungen wirken sich nicht auf das Hauptprofil aus)

• [SPRINGEN] ● (blaue Taste)
• [Wählen:] ▶ ▲ ▼
• [Lösche Programm:] DELETE
• Programm [TAUSCHEN] (grüne Taste)
• [Wählen:] ▶ ▲ ▼
• [Tauschenok]
• [SPRINGEN] (blaue Taste)
• [Profil speichern MENU]
• EXIT um Menü zu verlassen.

Profil auswählen

MENU

• [Profile] ok
• [Profil Wähle]
• [Hauptprofil] ... [Profil 5] [Wählen] ▼ OK

(Auswahl der Profile auch über die Programmwahl möglich, siehe Seite 9)

Profil Wählen

Hauptprofil Ändern

Benutzerprofil Ändern

Programmauswahl

Programmwahl

• Menüsteuerungstaste ▲▼
- oder wählen Sie den Programmplatz direkt an 1 2 3 ...

Die Programmnummer und die Uhrzeit werden in der AVHDD-Anzeige und die Kurzinformationsanzeige auf dem Bildschirm angezeigt. (Zum An- oder Ausschalten der Kurzinformation siehe Seite 13.)

AVHDD-Anzeige

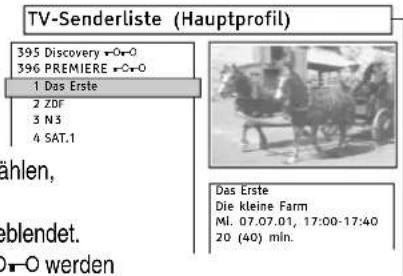

• Zur Programmauswahl mit Hilfe der Senderliste drücken Sie OK.
• Seitenweise blättern
• Zeilenweise blättern

Wenn Sie ein Programm wählen, wird nach ca. 2 Sekunden das aktuelle Bild dazu eingeblendet. (Verschlüsselte Sender -O-O werden vorwiegend nicht angezeigt.)

• kurzzeitiges Sortieren nach Programmname (rote Taste)
  • Senderliste der Radioprogramme TV/RADIO
• Wenn Benutzerprofile angelegt sind (siehe Seite 8), können Sie mit der gelben oder der blauen Taste das entsprechende Profil auswählen.
  • [Anwähler]

Das Erste Die kleine Farm MI. 07.07.01, 17:00-17:40 20 (40) min.

Videotext

Wenn der gewählte Sender Videotextinhalte ausstrahlt, werden diese vom AVHDD an das Fernsehgerät übertragen. Besonderheit des AVHDD: Videotextinhalte, die zur Zeit einer Aufnahme ausgestrahlt wurden, können bei einer Wiedergabe vom Fernsehgerät aufgerufen werden.

Programmauswahl mit EPG

In dem „Elektronischen Programmführer“ sind die Sendezeiten und Beschreibungen zu den Filmen hinterlegt. Diese Daten werden spezifisch für den AVHDD erstellt und über den Satelliten Astra 19,2° Ost automatisch jede Nacht aktualisiert. Stellen Sie sicher, dass Sie diesen Satelliten empfangen können (siehe Installation auf Seite 6). Um die EPG-Informationen manuell zu laden, siehe Seite 7.

MENU

• [EPC]
• [Wählen] OK

[Programme] Liste der folgenden Filme des gewählten Programms

[Kategorie] Filme nach Kategorien sortiert (zum Beispiel: Sport, Kinder ...) [Jetzt/Gleich] Liste der laufenden und folgenden Filme verschiedener Programme

[Tipp des Tages] Filmempfehlungen [Mehr ...] verschiedene Informationen

Tastenfunktionen:

[INFO] Informationen zum Film

[MENU] zurück zum Hauptmenü

Hinweis:

Zum direkten Öffnen des Menüs die Taste drücken.

Aufnahme

Aufnahme eines laufenden Programms

Aufnahme

Jeder weitere Tastendruck begrenzt die Aufnahmezeit auf 30, 60, 120, 180 bis 240 Minuten. In der Anzeige erscheint die Aufnahmezeit. Während der Aufnahme ist es nicht möglich, das Programm zu wechseln.

AVHDD Anzeige

REC PAUSE

Aufnahmepause

Die Aufnahme wird unterbrochen (z.B. bei einer unerwünschten Filmszene), bis die Taste noch mal gedrückt wird.

Pause

Der Film wird angehalten, bis die Taste noch mal gedrückt wird (z.B. wenn der Raum kurz verlassen wird). Die Aufnahme wird während der Pause fortgesetzt.

Aufnahme beenden

Aufnahme und gleichzeitige Wiedergabe

(Time-Slip Funktion)

Mit der Time-Slip Funktion können Sie, während die Aufnahme noch läuft, eine andere Aufzeichnung wiedergeben oder den gleichen Film von Anfang beginnen und unerwünschte Szenen überspringen, ohne dass dadurch die Aufnahme gestoppt wird.

• Während die Aufnahme noch läuft, die Taste drücken
• [Wählen] ▼ ▶ ▶ Die laufende Aufnahme ist mit dem re Symbol gekennzeichnet. Die Filme, die Sie noch nicht angeschaut haben, sind mit dem new! - Symbol gekennzeichnet.

- [Wiedergabeok] - Zum Suchen oder Überspringen einer Filmszene die Tasten ← → benutzen. Durch wiederholtes Drücken der Tasten wird die Suchgeschwindigkeit verändert.

• Wiedergabe in Normalgeschwindigkeit ▶

Programmierte Aufnahme / Timeraufnahme

Programmierung

- Prüfen Sie, ob Uhrzeit und Datum korrekt einstellt sind.

PROG./CHECK

• [NEU rote Taste

- [Wählen:] ▲▼◀▶ 1 2 3 ... ok (Wenn Benutzerprofile angelegt sind, kann man diese mit der gelben oder blauen Taste anwählen, siehe Seite 8.)

• [Datum]▲▼◀▶ 1 2 3 ...

Bei [Datum] kann man [WÖCHENTLICH] ● (gelbe Taste) ▲▼ und OK oder [TÄGLICH] ● (grüne Taste) ▲▼ und OK einstellen. Zum Beispiel: Sa bedeutet, dass die Sendung jeden Samstag aufgenommen wird, oder Mo - Sa bedeutet, dass die Sendung jeden Tag von Montag bis Samstag aufgenommen wird. So=Sonntag, Mo=Montag, Di=Dienstag, Mi=Mittwoch, Do=Donnerstag, Fr=Freitag, Sa=Samstag

- [Start] und [Stop] - Zeite ▲ ▼ ▶ ▶ 1 2 3 ... Wenn Sie eine Serie aufnehmen wollen (z.B. Nachrichten von So-Sa) können Sie die alte Aufnahme automatisch überschreiben. Drücken Sie die blaue Taste [RENEWAL]. Das ▽ Symbol zeigt an, dass diese Funktion aktiviert ist.

• [SPEICHER] rote Taste

Programmierung mit EPG

- grüne Taste und das EPG Menü erscheint (siehe Seite 9)

Programmierung prüfen, löschen oder ändern

PROG./CHECK

•
• [Wählen] ▲ ▼ ◀ ▶ OK

- [INFO] (gelbe Taste) Informationen zur Aufnahme werden gezeigt (sofern verfügbar) Anzeige verlassen (gelbe Taste)

- Eintrag [Löschen:] DELETE und OK

- Daten [Ändern:] ▲▼◀▶ 1 2 3 ... und [SPEICHERN] mit ● roter Taste

• EXIT

Aufnahme auf externe Audiogeräte

Hinweis:

• Achten Sie darauf, dass sich Ihre laufende Aufnahme nicht mit einer Timer-Aufnahme überschneidet.
  • Die Länge einer Aufnahme muss mindestens 1 Minute betragen.
  • Weitere Wiedergabefunktionen siehe Seite 4-5.

Archiv-Funktionen

MENU

• [ArchivSK]
• [Inhalt Anzeigerok
• [Wählen]▼◀▶
- Funktionen ausführen

Aufnahme wiedergeben

Die Spielzeit (min.) des gewählten Films können Sie der Grafik entnehmen.

- Wiedergabe des Film ^13 Nach dem Abspielen der Aufnahme wird das new! - Symbol gelöscht.

Aufnahme löschen

DELETE
- bestätige: UK

Den noch vorhandenen Speicherplatz können Sie der Grafik entnehmen.

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Inhalt Anzeigen

Playlist

Dubbing Manager

Inhalt Löschen

Archiv (TV) - Seite 1/1

Länge: 40 min.

ca. 15 Stunden frei

Kochduell27.06.01 Freizeit

Tatort27.06.01 Serien

Sport aktuell27.06.01 Sport

Panasonic live27.06.01 Wissenschaft

Die kleine Farm

28.06.01 Kinder

halle, Deutschland

1

29.06.01

Politik

new!

Den Löschschutz setzen oder aufheben

- [SPERRE] gelbe Taste (Das Löschschutzsymbol erscheint 🔒.)

Aufnahmen sortieren

• rote Tast
  • [Sortieren nach] ▼ OK

Die Aufnahmen können nach Datum, Titel oder auch nach verschiedenen Kategorien sortiert werden (z.B. Sport, Politik, ...).

Einzelne Aufnahmen ändern

EDIT

Titel bearbeiten

• [TITEL] rote Taste
- Buchstaben wählen

▲▼◀▶OK

löschen mit Taste DELETE

• [SPEICHERN]

● rote Taste

Ändern

Die kleine Farm

Aufnahme in Kategorie (Genre) einordnen

• [KATEGORIE] grüne Taste
• [Wählen] ▲ ▼ OK

Bearbeiten der Skip-Bereiche

Funktion zum Ausblenden ungewollter Filmabschnitte.

- Stücken, um Bereichsanfang zu setzen.

Am Ende des Bereichs (der Filmszene) Taste noch einmal drücken.

• [Skip-Bereich löschen gelbe Taste, ▲▼ DELETE und bestätigen ok.

Bearbeiten der Bookmarks

Funktion zum schnellen Auffindenden einer markierten Position.

• SET drücken, um die Position zu setzen.
• blaue Taste, ▲▼, [Bookmark löschen:] DELETE und bestätigen ok.
  MENU
  • EXIT, um das Menü zu verlassen

Archiv löschen

Diese Funktion löscht das ganze Archiv (z.B. entfernt alle Filme von der Festplatte, nachdem sie auf eine Videokassette überspielt wurden).

MENU

• [Archiv]
• [Inhalt Löscher] OK
- Anwähle

Achtung!

Widerherstellung des

Archivs ist nicht möglich oder abbrechen mit EXIT

• EXIT

Hauptmenü

Archiv

EPG

Timer-Aufnahme

Profile

Konfiguration

Installation

Inhalt Anzeigen

Playlist

Dubbing Manager

Inhalt Löschen

Inhalt Anzeigen

Playlist

Dubbing Manager

Inhalt Löschen

Playlist (Abspiel-Liste)

Wenn Sie Filme nach einem Thema sortiert abspielen möchten (z.B. eine Sammlung von Kinderfilmen).

MENU

• [Wähler] ▼ ◀▶ und ausführen

• [ArchivSK]
• [Playlist] OK

entsprechend der Funktionsliste (siehe unten)

Erstellung einer Abspiel-Liste

- [Zur Playlist hinzufügen] ▼◀▶ OK der Film wird nummeriert [Von Playlist entfernen:] DELETE

• [SPEICHERN] der neuen Liste mit d roten Taste
• [Wählen:] des Titels der List ▲▼◀▶ OK (oder Taste DELETE)
• [SPEICHERM] rote Taste
• [WIEDERGAB] blaue Taste (Wiedergabe-Stopp ▪ Taste)

Dubbing Manager (Überspiel-Liste)

Wenn Sie z.B. ausgesuchte Filme zu einer bestimmten Zeit auf ein anderes Aufnahmegerät überspielen wollen (z.B. einen Videorecorder).

MENU

• [Archiv JK]
• [Dubbing Manager] OK
• [Wählen] ▼ OK
- Funktionen ausführen entsprechend der Funktionsliste (siehe unten)
- zum Überspielen [STAR] blaue Taste drücken, [Dubbing jetzt starten] oder [Dubbing später starten] ▼, [TIMER] rote Taste drücken und Startzeit einstellen ▲▼◀▶, [EXT. LINK] [An] oder [Aus] stellen und mit ist das Gerät zum zeitgesteuerten Überspielen programmiert.

Zum Abbrechen der Dubbing Funktion 5 Sekunden 🟢ücken.

Hinweis:

• Die Länge der Überspiel-Liste (siehe Information unter dem Bild) sollte nicht länger als das Aufnahmemedium sein (z.B. Länge der Videocassette).
• Der Timer des Aufnahmegerätes muss entsprechend der Überspielzeit programmiert werden. Wenn Ihr Aufnahmegerät über eine External Link-Funktion verfügt, kann der AVHDD das Aufnahmegerät automatisch Ein- und Ausschalten.

Funktionen für Playlist und Dubbinglist

[NEU]

[SPEICHERN]

[NAME]

[LADEN]

[ÄNDERN]

[BEWEGEN]

[WIEDERGABE]

[EXT. LINK]

OK

■

DELETE

EXIT

●gelbe Taste Neue Liste erstellen
●rote Taste Liste speichern
●gelbe Taste Titel der Liste erstellen
- grüne Taste Laden der vorhandenen Listen
●rote Taste Modifikation der Liste
●grüne Taste Programm verschieben
●blaue Taste Wiedergabe entsprechend der Liste
- grüne Taste Automatische Aufnahmesteuerung Taste Programm zur Liste hinzufügen

Taste Wiedergabe Stopp

Taste Liste oder Programm löschen

EXIT

Taste Liste verlassen

Konfiguration

Sprachauswahl des Menüs

Länderauswahl

Die Sortierung der Programme wird dem Land entsprechend voreingestellt.

MENU
• [Konfiguration] OK
• [Lano] OK
• [Wählen:] ▶ ▲ ▼
• [Anwählenck
• EXIT

Hauptmenü

Archiv

2.5

Timer-Aufnahme

Profile

Konfiguration

Installation

Sprache

Schnittstellen

Einstellungen

Datum/Uhrzeit

Einstellung der Schnittstellen

Einstellungen der Bildausgabe über die AV-Ausgänge

Stellen Sie erst fest, welche Einstellung der Eingang Ihres Fernsehgerätes unterstützt. (Bitte lesen Sie dazu die Bedienungsanleitung Ihres Fernsehgerätes.)

FBAS Standard Bildqualität (AV1, AV2) YC verbesserte Bildqualität

Schnittstellen

AV1 Video: RGB

AV2 Video: FBAS

AV2 Anschluss: Extern

AV1 Audio: Stereo

AV2 Audio: Stereo

Digitaler Audioausgang: Auto

TV-Aspekt: 4:3

Common Interface: Keine

(AV 1 und AV 2) Super Video Eingang des Fernsehgerätes RGB beste Bildqualität (nur über AV1)

AV2-Anschluss: [Extern] oder [Dekoder], siehe Seite 13

AV1 Audio:, AV2 Audio: [Stereo] oder [Mono]

Digitaler Audioausgang: [Aus] Signal ist ausgeschaltet [Stereo (PCM)] Signal für Surround System. Vier Audiokanäle sind im Stereo-Signal kodiert. [Auto] Signal für Stereo und ^* . Dieses System unterstützt bis zu fünf digitale Audio-Kanäle und ein Subwoofer-Kanal (Anschlussbeispiel: C auf der Seite 3).

* In Lizenz von Dolby Laboratories hergestellt. "Dolby", "Pro Logic" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. Vertrauliche, unveröffentlichte Schriften. © 1992-1997 Dolby Laboratories. Alle Rechte vorbehalten.

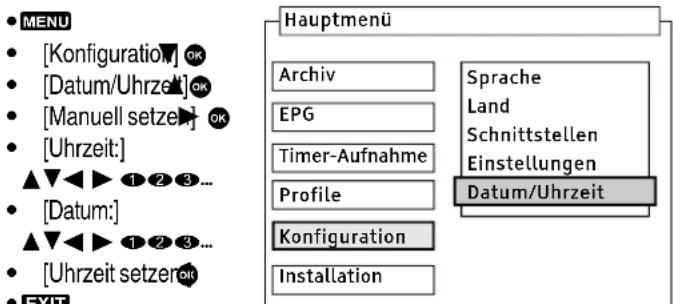

Einstellung Datum und Uhrzeit

Wenn Ihr gewählter Satellit oder Sender kein- oder nicht das korrekte Datum bzw. Uhrzeit sendet (z.B. Sender aus einer anderen Zeitzone) können Sie diese manuell einstellen.

• EXIT

TV-Aspekt

Stellen Sie mit dieser Funktion das Bildschirmformat Ihres Fernsehgerätes auf 4:3 oder 16:9 ein. Die Bildschirmformate werden vom AVHDD automatisch auf die bestmögliche Einstellung angepasst (z.B. bei Kinofilmen).

Durch mehrfaches Drücken der

können Sie manuell zwischen drei Bildansichten wählen, um das optimale Bildschirmformat für jedes Programm einzustellen. Die Grundeinstellung im Menü wird dadurch nicht beeinflusst. (Wenn das Bild manuell verändert wird, können leichte Bildverzerrungen entstehen.)

Common Interface \*\*

Das [Common Interface] zeigt Ihnen Informationen

zur Karte zum Entschlüsseln von Sendungen.

Diese Entschlüsselungskarten können gegen eine Gebühr von den Programmanbietern (Pay TV) erworben werden.

(Weitere Informationen über die Anbieter dieser Karten und über verschlüsselte Sendungen können Sie aus Programm- oder Fachzeitschriften entnehmen.)

** Dieses Produkt ist mit einer Urheberschutz- Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz- Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen. Untersuchungen dieses Gerätes zum Zwecke eines unbefugten Nachbaus sind untersagt.

Einstellungen

Automatisches Löschen von Aufnahmen

An Wenn die maximale Zeit zum Speichern von Aufnahmen auf der Festplatte erreicht wurde, werden bei neuen Aufnahmen die ältesten automatisch gelöscht, wenn diese nicht mit einer Löschschutzmarkierung versehen wurden (siehe Seite 11).

Aus Wenn die maximale Zeit zum Speichern von Aufnahmen auf der Festplatte erreicht wurde, können keine weiteren Programme aufgenommen werden (Fehlermeldung). Sie müssen erst einige Aufnahmen manuell löschen (siehe Seite 11).

Automatische Kurzinformation

Zur Wahl der Programm-Kurzinformation auf dem Bildschirm:

An Kurzinformation wird eingeblendet

Aus Kurzinformation wird nicht eingeblendet

Helligkeit der [AVHDD-Anzeige]

An Die Anzeige leuchtet hell

Dimmen Die Anzeige leuchtet schwach

Aus Die Anzeige leuchtet nicht

Tipp:

Wenn Sie den AVHDD für längere Zeit nicht betreiben wollen (z.B. im Urlaub), sollten Sie zum Strom sparen das Gerät vom Netz trennen. Die Senderlisten und Einstellungen bleiben auch ohne Netzspannung erhalten. Die Uhr wird in den meisten Fällen automatisch neu gestellt (siehe Einstellung Datum und Uhrzeit auf Seite 12). Die EPG-Daten werden in der folgenden Nacht automatisch neu geladen (zum manuellen Laden der EPG-Daten siehe Seite 7).

Anschluss eines Dekoders

Verbinden Sie den Dekoder (Gerät zum Entschlüsseln von Fernseh- sendungen) mit einem 21-poligen Scart Kabel (nicht mitgeliefert) an AV2 Buchse des AVHDD.

MENU

• [Konfiguration] OK
• [Schnittsteller] OK
• [AV2-Anschluss▲▼
• [Auswahl ändern:]
• [Änderung bestätiger]

• EXIT

Schnittstellen

AV1 Video: RGB

AV2 Video: CVBS

AV2 Anschluss: Extern

AV1 Audio: Stereo

AV2 Audio: Stereo

Digitaler Audioausgang: Auto

TV-Aspekt: 4:3

Common Interface: Keine

Dekoder Zum Anschluss eines externen Dekoders

Extern Zum Anschluss eines externen Gerätes z.B. eines

Videorecorders (siehe Anschlussbeispiel A auf Seite 3)

oder eines analogen Satellitenempfängers

(siehe Anschlussbeispiel H und I)

Anschluss eines analogen

Satellitenempfängers

Wenn Sie mit einem Universal-LNB analogen und digitalen Satellitenempfang haben, können Sie bei ausgeschaltetem AVHDD das Signal über die SAT aus Buchse empfangen. Dazu lesen Sie bitte die Bedienungsanleitung Ihres analogen Satellitenempfängers und die Beschreibung Ihres Twin-LNBs.

Wenn Sie über einen Universal Twin LNB (geeignet für digitalen und analogen Empfang) verfügen, können Sie einen analogen Satellitenempfänger mit der AV2-Buchse des AVHDD verbinden.

Beispiel: Während Sie einen Film mit Ihrem AVHDD aufnehmen oder anschauen, können Sie parallel mit Ihrem analogen Satellitenempfänger einen anderen Film auf einen Videorecorder aufnehmen.

Hinweis:

• Im Menü [Schnittstellen] muss [AV2-Anschluss:] des AVHDD auf [Extern] eingestellt sein (sieheAnschluss eines Decoders).
• Das Signal des analogen Satellitenempfängers wird nur bei ausgeschaltetem AVHDD auf das Fernsehgerät weitergeleitet. Wenn Sie auf Ihrem Fernsehgerät über einen zweiten AV Eingang verfügen, sollten Sie den Satellitenempfänger direkt dort anschließen.

Störungsbehebung

Vor Inanspruchnahme des Kundendienstes

Die Anzeige des AVHDD ist nicht beleuchtet

Das Netzkabel ist nicht angeschlossen:

• Die Verbindung überprüfen.

Die AVHDD Anzeige ist ausgeschaltet:

- Einstellungen können geändert werden (siehe Seite 13).

Es werden keine Satelliten, nicht genügend Transponder oder Programme gefunden

Es ist nicht genügend Signalstärke der Antenne vorhanden:

• Richten Sie Ihre Antennenanlage exakt auf die Satellitenposition aus (z.B. mit einem „Satelliten Finder“ Messgerät)
• Überprüfen Sie Ihre Antennenkabel und Anschlüsse (z.B. Wandanschlussdosen müssen für Satellitenantennen geeignet sein oder Abschirmung im Kabel darf keine Kurzschluss verursachen)
• Überprüfen Sie die Anschlüsse auf richtigen Sitz und festen Kontakt
• Ihre Antennenanlage muss ausreichend Empfangsleistung haben (z.B. ausreichende Größe der Satellitenschüssel)
• Der Empfänger (LNB) der Antennenanlage muss für Digitalempfang geeignet sein.
  • Die Antennenanlage muss eine freie Sicht zum Satelliten haben. (z.B. keine Äste, Blätter oder Schnee vor der Antenne).

Das Bild oder der Ton ist gestört

(z.B. Blockbildung, Bildstillstand, verzerrter Ton)

Es ist nicht genügend Antennen Signalstärke vorhanden:

• Die Antennenanlage muss korrekt eingestellt werden (siehe Seite 6).
Der Empfang ist durch eine extreme Wetterlage gestört
(z.B. starker Regen oder Schnee):
• Warten Sie, bis sich das Wetter bessert.
Die Antenne wird durch starken Wind bewegt:
• Befestigen Sie Ihre Satellitenantenne ausreichend.

Die Fernbedienungs-Funktionen sind gestört

Das Signal der Fernbedienung erreicht das Fenster des AVHDD nicht oder der Abstand ist zu groß:

- Hindernisse zwischen Fernbedienung und dem AVHDD entfernen (die Sende-Entfernung ist ca. 7 Meter).

Die Batterien der Fembedienung sind erschöpft, oder die Batterien sind nicht richtig eingesetzt:

- Batterien überprüfen, eventuell neue Batterien einsetzen (siehe Seite 2).

Verschiedene Tasten der Fernbedienung lassen sich nicht bedienen:

• Die REPLAY-Taste im Radio-Modus nicht aktiv.
• Die "Taste ist im Radio Live-Betrieb nicht aktiv.
• Die Tasten ohne Beschriftung haben keine Funktion.
• Die TIMER REC-Taste wird nur für die Videorecorder Steuerung benötigt.

Mit der Fernbedienung (oder mit den Tasten am Gerät) lässt sich die Software des AVHDD nicht korrekt bedienen:

- Um die Software des Gerätes zurückzusetzen die Reset Taste am AVHDD drücken. Die EPG-Daten müssen danach neu geladen werden (siehe Seite 7).

Wenn Sie Problemfälle nicht beheben können, wenden Sie sich an den Kundendienst (siehe Garantie-Informationen)

Bedeutungen von einigen Bildschirmanzeigen

[Keine Satelliten gefunden.]

Der Satellitensuchelauf wurde gestartet, aber es ist nicht genügend Signalstärke der Antenne vorhanden:

• Siehe Störungsbehebung (auf Seite 14).

[Aktion nicht möglich.]

Es wird versucht das Programm während einer laufenden Aufnahme zu wechseln:

- Beenden Sie erst die Aufnahme (siehe Seite 10).

Besonderheiten des AVHDD

Quick Rec & Play

Seite 4, 10, 11

Die Aufnahme auf eine Festplatte bietet den schnellen Zugriff und ermöglicht den sofortigen Aufnahmestart, sowie die Wiedergabe eines Filmes oder einer Radioaufnahme ohne das Einsetzen und Herausnehmen von Cassetten. Das Suchen nach freien Bandabschnitten entfällt.

PREMIUM EPG

Seite 6

Premium EPG, die voll automatisierte, interaktive elektronische TV-Programmzeitschrift, ermöglicht eine 14-tägige Programmvorschau von bis zu 50 Sndern. Nach dem Auffinden einer gewünschten Sendung programmieren Sie diese mit nur einer Taste für die Timer-Aufnahme. Programmverschiebungen und Änderungen der Sendezeiten werden jede Nacht automatisch aktualisiert. Sie haben die Auswahl zwischen verschiedenen Programmübersichten und Programmbeschreibungen.

Time-Slip

Seite 4, 5, 10

Der Festplatten-Recorder bietet Ihnen völlig neuartige Funktionen. Zum Beispiel das Pausieren von Live-Fernsehsendungen, die sofortige Suche von Szenen während der Übertragung, sowie das Umschalten zwischen Live-Sendung und Aufnahme. Dazu können Sie eine laufende Aufnahme vom Beginn wiedergeben, ohne die Aufnahme zu unterbrechen oder ungewollte Filmszenen überspringen.

MPEG 2

Die Aufzeichnung erfolgt in der hoher Bildqualität im MPG2-Kompressionsverfahren und bietet eine Bildauflösung von 500 Linien Horizontal - doppelt so viel wie eine VHS-Aufzeichnung. Die Wiedergabe der Aufzeichnung hat kein Rauschen (z.B. für Musikaufnahmen) oder Bildqualitätsverlust, da digital aufgezeichnet wird.

Replay

Seite 5

Wenn Sie einen Dialog oder eine wichtige Filmszene verpasst haben, können Sie mit der REPLAY-Taste die letzten 20 Sekunden des Filmes wiederholen, auch wenn Sie diese Sendung nicht aufzeichnen. Für eine längere Szene können Sie die REPLAY-Taste auch wiederholt drücken.

One-Touch Timer Recording

Seite 10

Zum sofortigen Starten der Aufzeichnung einer laufenden Sendung drücken Sie ganz einfach wiederholt die REC-Taste auf der Fernbedienung oder am Festplatten-Recorder, um die gewünschte Aufnahmedauer in 30-Minuten-Schritten einzustellen.

Playlist

Seite 11

Sie können bis zu 5 verschiedene Spiellisten erstellen, entweder personalisierte Benutzer- oder Favoritenlisten (Spielfilme, Sport, Serien ...). Um eine aufgezeichnete Sendung anzusehen, wählen Sie diese in Ihrer eigenen Spielliste aus und starten diese mit einem Tastendruck.

Drive Indicator

Seite 10

Die Betriebsanzeige in der Gerätefront bietet ausführliche Informationen über den Betriebszustand, die Programmnummer und die Uhrzeit. Dass eine Wiedergabe läuft, kann man daran erkennen, dass das innere Oval läuft und die Anzeige PLAY erscheint. Während der Aufnahme erscheint die Anzeige REC und es bewegt sich der äußere rote ovale Ring. Die Festplattenkapazität wird in 10 Stufen in der Mitte des Ovals angezeigt.

Graphical User Interface

Seite 4, 5

Die übersichtlichen On-Screen-Menüs ermöglichen die einfache Bedienung aller Funktionen, inklusive die Steuerung von Aufnahme, Wiedergabe sowie alle Einstellungen bei der Inbetriebnahme. Sie können alles mit der Fernbedienung steuern, während Sie die Menüs und Bilder auf dem Bildschirm betrachten. Die Fernbedienung hat einen beweglichen Knopf, mit dem Sie leicht und komfortabel in alle Richtungen im Menü navigieren können. Die Fernbedienung ist unter anderem auch dazu in der Lage, einige Videorecorder oder Fernsehgeräte zu steuern.

Profile & Archive

Seite 8, 11

Sie können Ihre Sender in persönliche Profile und Ihre Aufnahmen in ein Archiv einordnen. Dort können Sie für die Programme und die Aufnahmen die Reihenfolge ändern, sortieren und unnötige löschen. Sie können Ihre Aufnahmen nach Datum auflisten oder nach Kategorien sortieren. Vorgegebene Titel oder Kategorien (aus dem EPG) können geändert werden. Anzeigen geben Ihnen Informationen über den Status der Programme oder der Aufnahmen (z.B. verschlüsselte Sendung, Löschschutz...)

Sie können automatisch jede Sendung der gleichen Serie (täglich oder wöchentlich) aufnehmen, dabei wird jedesmal die letzte Aufnahme der gleichen Sendereihe durch die aktuelle Aufnahme ersetzt, ohne dass der Timer neu programmiert oder die alte Aufnahme manuell gelöscht werden muss.

Dubbing Manager

Seite 11

Mit dem Dubbing-Manager können die Archivierungen wichtiger Aufnahmen auf S-VHS und VHS-Videokassetten oder anderen Aufnahmegeräten komfortabel vorbereiten und steuern. Sie wählen einfach die Reihenfolge der gewünschten Programme aus (die Gesamtüberspielzeit wird angezeigt) und lassen mit einer Programmierung den Überspielvorgang zu einer beliebigen Zeit starten.

Quick Search

Seite 4

Mit dem schnellen Suchlauf können Sie bequem und mit hoher Bildqualität Ihre aufgezeichneten Sendungen nach Höhepunkten absuchen. Dazu stehen Ihnen Geschwindigkeiten bis zu 300fach im Vor- und Rücklauf zur Verfügung.

Stichwortverzeichnis

	Seite		Seite		Seite
Altmaterial Entsorgung	2	Helligkeit der Anzeige	13	Sicherheitsinformationen	2
Analoger Satellitenempfänger	13	Helligkeit der Anzeige (Dimmen)	13	SKIP (Sprungfunktion)	5, 11
Anschlüsse	3, 6, 13	Hinzufügen	11	Sortierung	8
Antenne	3, 6, 13	INFO.	5	SPERREN (Löschschutz)	11
ASPECT (Bildschirmformat)	12	Kopieren 8		Sprachauswahl	12
AUDIO	5	Kurzinformationen	9, 13	Standbild	4
Audio Aus	3	Länderauswahl	12	Stereo	12
Aufnahme	4, 10			Stopp	4, 10
AV	3, 6, 13	LIVE	5	Störungsbehebung 14
Batterie	2	LNB	6, 13	Strom sparen	13
Block Bereich	8	Löschschutz	11	Suchlauf	4
BOOK MARK	5, 11	MENU	5	Surround	3, 12
Common Interface	4, 8, 12	Mini DiSEqC 6		S-VHS (S-Video)	3, 12
Daten löschen (Auslieferungszustand)	7	Mono	12	Tauschen	8
Datum	10, 12	Pause	10	TIMER REC (Programm Aufnahme)	4, 10
Dekoder 13		Playlist (Abspiel-Liste)	11	Time Slip Funktion	10
DELETE 5		Profile/Nutzerprofile	8	Transponder	6, 7
Digitaler Ausgang	3, 10, 12	PROG./CHECK (Timer-Menü)	5, 10	TV/AV	5
DIRECT NAVI (Archiv)	5, 11	Radio	5, 9	TV/RADIO	5
DiSEqC	6	REC (Aufnahme)	4, 10	TV-Aspekt	12
DISPLAY	4, 5	REC PAUSE (Aufnahme Pause) 4, 10		Twin LNB	13
Dolby Digital	12	REPLAY (Wiederholung)	5	Uhrzeit 12
Dubbing Manager	11	Reset (zurücksetzen)	14	Verschieben	8
EDIT	5, 8, 11	RGB 12		Verstärker	3, 10
EPG (Electronic Program Guide)	5, 7, 9,10, 11	SAT aus (Satelliten Antennenausgang)	3	Video Ausgang	3
EXIT	5	SAT ein (Satelliten Antenneneingang)	3	Videorecorder Steuerung	5
FBAS	12	Satelliten Suchlauf	6	Videotext	9
Fernbedienung	2, 4	Satellitenempfänger	3, 13	VOLUME (Lautstärkeregelung)	5
Fernsehgeräte Steuerung	5	Scart	3, 6, 13	Wiedergabe	4,10, 11
Filter	8	Senderliste	9	YC (S-VHS)	12

Technische Daten
Spannungsversorgung 220-240 Volt Wechselspannung, 50/60 Hz
Leistungsaufnahme 40 Watt (Betrieb) / 11 Watt (Bereitschaft)
Aufnahmesystem MPEG2 (parallele Aufnahme und Wiedergabe ist möglich)

Videosystem / Radiosystem DVB-S (Digitaler Satelliten Empfang) / DVB-S Radio
Speicherkapazität / Aufnahme-/Wiedergabezeit 80GByte / ca. 45 Stunden Digital Video (abhängig von der gesendeten Datenrate)
Suchlauf (Spulgeschwindigkeiten) x3, x12, x24, x300 (vor und zurück, mit Positionsanzeige)
Premium EPG (Elektronische Programmvorschau) 14 Tage mit Programminformation und Tagestipp (ca. 50 Sender)
Satelliten Setup vollautomatisch oder manuell (18 Satelliten vorprogrammiert)
Antenneneingang LNB1 - LNB4 + DiSEqC 1.0 oder Mini DiSEqC (Tone burst)

Ausgänge	2x Scart (AV1: RGB, S-Video, FBAS / AV2: S-Video, FBAS)
	1x S-Video aus / 1x Video aus (Cinch) / 2x Audio aus (Cinch)
	1x optisch Digital: Dolby Digital 5.1 (5x aus + Subwoofer) oder PCM (Mono, Stereo, Surround)
	1x SAT aus (Durchgang Antennensignal)

Entschlüsselungssystem Common Interface

Bedienung Fernbedienung (AVHDD, TV und Video) / am Gerät (AVHDD Grundfunktionen)

Video Ausgangspegel 1,0 Vss, 75 Ohm mit Abschluss

Audio Ausgangspegel

Audio Frequenzgang 20 Hz - 20 kHz (Hi-Fi)

Fernsehsystem PAL-Farbsignal

Betriebstemperatur/Feuchte +5 °C bis +40 °C / 35% bis 80% rel. Feuchte

Gewicht und Abmessungen (Näherungswerte) 4,5 kg / 430 (B) x 73 (H) x 309 (T) mm

Änderungen der technischen Daten jederzeit vorbehalten.
