Produkttyp	Videoprojektor
Modell	PT-F200E
Marke	Panasonic
Display-Technologie	3 LCD (transparent, Aktivmatrix)
Auflösung	1024 × 768 (XGA), 786.432 Pixel pro LCD
Helligkeit	3500 lm (nach ISO 21118)
Lampe	UHM-Lampe, 250 W, Hochdruck-Quecksilberdampflampe
Objektiv	Manueller Zoom (2×), manuelle Scharfstellung, F 1,7–2,6, f 21,6–43,0 mm
Projektionsgröße (4:3)	33″ – 300″ Diagonale (0,84 – 7,62 m)
Projektionsabstand	1,2 – 18,1 m
Trapezkorrektur	vertikal ±30°
Objektivverschiebung	horizontal ±32 %, vertikal ±50 %
Lautsprecher	1 × 4 cm, maximale Ausgangsleistung 3,0 W
Stromversorgung	AC 100–240 V, 50/60 Hz
Stromverbrauch	330 W (Betrieb), 3,5 W (Bereitschaft)
Abmessungen (B × H × T)	432 × 124,5 × 319 mm
Gewicht	6,2 kg
Anschlüsse	COMPUTER1 IN, COMPUTER2 IN/1 OUT, S-VIDEO IN, VIDEO IN, COMPONENT IN, AUDIO IN (RCA), COMPUTER AUDIO IN (Klinke), VARIABLE AUDIO OUT (Klinke), SERIAL (RS-232C, 9-polig), REMOTE (9-polig)
Sicherheit	Kensington-Schloss, Diebstahlschutz-Port, Sicherheitskabel im Lieferumfang
Filter	Automatischer Umwälzfilter (ARF), wechselbar
Betriebsbedingungen	Temperatur 0–40 °C (bei HOCHLAND-Modus 0–35 °C), Luftfeuchtigkeit 20–80 % (ohne Kondensation)
Höhenlage	bis 2.700 m (mit HOCHLAND-Einstellung auf EIN)
Geräuschentwicklung	≤ 70 dB(A) (nach ISO 7779)
Lieferumfang	Fernbedienung, AA-Batterien (2×), Netzkabel, Sicherheitskabel, CD-ROM (nur PT-F200NTE, hier nicht enthalten)

Häufig gestellte Fragen - PT-F200E PANASONIC

Wie schalte ich den Panasonic PT-F200E Videoprojektor ein?

Stellen Sie sicher, dass der HAUPTSCHALTER auf der Rückseite eingeschaltet ist. Öffnen Sie die Vorderseitenabdeckung (bei Verwendung der Fernbedienung nicht nötig). Drücken Sie die POWER-Taste auf der Fernbedienung oder am Gerät. Die POWER-Anzeige leuchtet grün, sobald der Projektor betriebsbereit ist.

Welche Anschlüsse hat der PT-F200E?

Der Projektor verfügt über COMPUTER1 IN, COMPUTER2 IN/1 OUT (umschaltbar über Menü), S-VIDEO IN, VIDEO IN (Cinch), COMPONENT IN (Y, Pb/Cb, Pr/Cr), AUDIO IN (RCA), COMPUTER AUDIO IN (3,5 mm Klinke), VARIABLE AUDIO OUT (3,5 mm Klinke), SERIAL (RS-232C, 9-polig) und REMOTE (9-polig). Beachten Sie: Das Modell PT-F200E hat keine LAN- oder WLAN-Anschlüsse.

Wie kann ich die Bildschärfe und -größe einstellen?

Öffnen Sie die Vorderseitenabdeckung. Drehen Sie den Scharfstellhebel (Fokus) und den Zoom-Hebel, um Bildschärfe und -größe manuell anzupassen. Für die Feineinstellung der Bildposition nutzen Sie den Objektivverschiebungshebel (lösen, verschieben, festziehen). Trapezverzerrungen korrigieren Sie im POSITION-Menü unter TRAPEZ.

Was bedeuten die Anzeigen LAMP, TEMP und FILTER?

Die LAMP-Anzeige leuchtet oder blinkt bei Lampenproblemen (z. B. Lebensdauerende). Die TEMP-Anzeige warnt vor Überhitzung – prüfen Sie Lüftungsöffnungen. Die FILTER-Anzeige signalisiert, dass der Automatische Umwälzfilter (ARF) gereinigt oder ausgetauscht werden muss. Details finden Sie in der Bedienungsanleitung auf Seite 41.

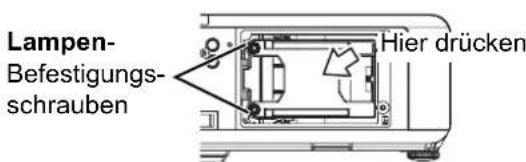

Wie kann ich die Lampe des PT-F200E austauschen?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und warten Sie mindestens eine Stunde, bis die Lampe abgekühlt ist. Entfernen Sie die Abdeckung des Lampenfachs (auf der Unterseite). Lösen Sie die Schrauben, ziehen Sie die alte Lampeneinheit heraus und setzen Sie die neue ET-LAF100 ein. Achten Sie auf korrekten Sitz. Schließen Sie das Fach und setzen Sie die Lampenbetriebszeit im Menü zurück (siehe Seite 43).

Wie reinige oder wechsle ich den Filter (ARF)?

Der ARF (Automatischer Umwälzfilter) befindet sich an der Rückseite (Fach). Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entnehmen Sie das Filterfach, reinigen Sie es mit einem Staubsauger oder tauschen Sie es aus. Setzen Sie das Filterfach wieder ein. Im Menü OPTIONEN > FILTER STATUS können Sie den Filterzähler zurücksetzen, indem Sie die ENTER-Taste 3 Sekunden drücken (siehe Seite 42).

Warum zeigt der Projektor kein Bild an?

Mögliche Ursachen: Das Eingangssignal ist nicht richtig gewählt (drücken Sie die INPUT SELECT-Taste). Die SHUTTER-Funktion könnte aktiv sein (drücken Sie SHUTTER erneut). Der ARF fehlt oder sitzt nicht richtig. Der Projektor ist im Standby-Modus (POWER-Anzeige rot). Überprüfen Sie auch die Kabelverbindungen und ob die Signalquelle eingeschaltet ist (siehe Fehlerbehebung Seite 45).

Kann ich den Laserpointer an der Fernbedienung deaktivieren?

Ja. Öffnen Sie das Batteriefach der Fernbedienung. Im Inneren befindet sich ein Deaktivierungsschalter. Schieben Sie ihn auf die Position AUS, um den Laserstrahl zu deaktivieren. Schließen Sie das Batteriefach wieder. Der Laser ist ein Gerät der Klasse 2 und sollte nie direkt in die Augen gerichtet werden (siehe Seite 26).

Wie setze ich alle Einstellungen auf Werkseinstellungen zurück?

Gehen Sie im Menü zu OPTIONEN > ERWEITERTE EINSTELLUNG > AUSLIEFERUNGSZUSTAND. Wählen Sie die Option und bestätigen Sie mit ENTER. Dadurch werden alle Einstellungen (außer Passwort und Benutzerlogo) auf die Werkseinstellungen zurückgesetzt (siehe Seite 38). Einzelne Menüpunkte können Sie mit der DEFAULT-Taste auf der Fernbedienung zurücksetzen.

Welche Projektionsarten werden unterstützt?

Der Projektor unterstützt vier Installationsarten: FRONT/TISCH (vorne vom Tisch), FRONT/DECKE (vorne von der Decke), RÜCK/TISCH (hinten vom Tisch) und RÜCK/DECKE (hinten von der Decke). Die Einstellung erfolgt im Menü OPTIONEN > INSTALLATION. Für die Deckenmontage benötigen Sie die optionale Deckenhalterung ET-PKF100H/ET-PKF100S (siehe Seite 17).

BEDIENUNGSANLEITUNG PT-F200E PANASONIC

Modell Nr. PT-F200NTE / PT-F200E

Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf.

TQBJ0249

Wichtige Hinweise zur Sicherheit

Lieber Panasonic-Kunde:

In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Projektors. Wir hoffen, dass sie dazu beitragen werden, dass Sie Ihr neues Produkt bestmöglich nutzen können, und dass Sie mit Ihrem Panasonic-LCD-Projektor zufrieden sein werden. Die Seriennummer dieses Produkts finden Sie auf der Unterseite des Geräts. Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf.

Modellnummer: PT-F200NTE / PT-F200E

Seriennummer:

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden.

Verordnung 3 für Geräuschentwicklung. GSGV, 18. Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779.

WARNUNG:

1. Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät für längere Zeit nicht verwendet wird.
2. Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Innern befinden sich keine zu wartenden Teile. Wartungs- und Reparaturarbeiten dürfen nur durch einen qualifizierten Fachmann ausgeführt werden.
3. Der Erdungskontakt des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet. Als Sicherheitsvorkehrung lässt sich der Stecker nur an einer geerdeten Netzsteckdose anschließen. Wenden Sie sich an einen Elektriker, falls sich der Netzstecker nicht an die Steckdose anschließen lässt. Die Steckererdung darf nicht außer Funktion gesetzt werden.

VORSICHT: Befolgen Sie die beiliegende Installationsanleitung, um die Einhaltung der Sicherheitsstandards zu gewährleisten. Dazu gehört auch die Verwendung des im Lieferumfang enthaltenen Stromkabels und der abgeschirmten Schnittstellenkabel, wenn ein Computer oder ein anderes Peripheriegerät angeschlossen werden. Wenn Sie einen seriellen Anschluss verwenden, um einen PC zur externen Steuerung des Projektors anzuschließen, müssen Sie ein im Handel erhältliches serielles RS-232C-Schnittstellenkabel mit Ferritkern verwenden. Durch unautorisierte Änderungen und Modifikationen dieses Gerätes kann die Berechtigung für den Betrieb entzogen werden.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder der zugehörigen Dokumentation bedeutet, dass elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden müssen.

Bringen Sie bitte diese Produkte zur Behandlung, Rohstoffrückgewinnung und für das Recycling zu den kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. In manchen Ländern können Sie diese Produkte beim Kauf eines ähnlichen neuen Geräts auch vom Händler entsorgen lassen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche

schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Entsorgung ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. zu Wertstoffhöfen erhalten Sie bei Ihrer Gemeindeverwaltung.

Die unsachgemäße Entsorgung kann in bestimmten Ländern mit Geldbußen belegt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische oder elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur innerhalb der Europäischen Union.

Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich an die Kommunalverwaltung oder Ihren Händler und fragen Sie nach der richtigen Entsorgung.

Konformitätserklärung

CE Ⓘ

Konformitätserklärung (KE)

Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EU. Kunden können eine Kopie der Original-KE für dieses Produkt von unserem KE-Server herunterladen: http://www.doc.panasonic.de Kontaktadresse in der EG: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany

Dieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen.

Österreich, Belgien, Bulgarien, Tschechische Republik, Zypern, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Island, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowenien, Slowakei, Spanien, Schweden, Schweiz und Großbritannien

CE Ⓘ

1. Aufstellung des Projektors

Siehe „Aufstellung“ auf Seite 16.

2. Anschluss an andere Geräte

Siehe „Anschlüsse“ auf Seite 20.

3. Inbetriebnahme der Fernbedienung

Siehe „Fernbedienung“ auf Seite 13.

4. Beginn der Projektion

Siehe „Ein- und Ausschalten des Projektors“ auf Seite 22.

5. Bildanpassung

Siehe „Menünavigation“ auf Seite 29.

- Wenn Sie zum ersten Mal ein Bild projizieren, wird ein Bildschirm angezeigt, in dem Sie die erforderlichen Mindesteinstellungen vornehmen müssen. Siehe „Bildschirm für erforderliche Mindesteinstellungen“ auf Seite 12.

Wichtige Hinweise

Wichtige Hinweise zur Sicherheit...... 2

Konformitätserklärung....4

Hinweise für die Sicherheit 8

WARNUNG 8

VORSICHT....9

Vorsichtshinweise für den Transport....10

Vorsichtshinweise für die Aufstellung....10

Hinweise für den Betrieb......11

Sicherheit 11

Zubehör 11

Vorbereitung

Vor Gebrauch lesen 12

Bildschirm für erforderliche Mindesteinstellungen......12

Anordnung und Funktion der Bedienelemente..... 13

Fernbedienung....13

Projektorgehäuse....14

Erste Schritte

Aufstellung.... 16

Größe der Projektionsfläche und Reichweite......16

Projektionsarten 17

Vorderfußanpassung und Projektionswinkel......17

Objektivverschiebung und -positionierung ..... 18

Anschlüsse 20

Vor dem Anschluss an den Projektor....20

Anschlussbeispiel: Computer....20

Anschlussbeispiel: AV-Anlagen 21

Grundlagen der Bedienung

Ein- und Ausschalten des Projektors...... 22

Netzkabel 22

BETRIEBSSTATUS-Anzeige 22

Einschalten des Projektors....23

Ausschalten des Projektors....23

Projizieren eines Bildes.... 24

Wahl des Eingangssignals....24

Positionieren des Bildes....24

Bedienung der Fernbedienung 25

Reichweite....25

Automatische Einrichtung der Bildposition....25

Umschalten des Eingangssignals 26

Verwendung des Laserzeigers....26

Standbild 27

Projektion vorübergehend anhalten 27

Wiederherstellung der werkseitig festgelegten

Standardeinstellungen 27

Projektion eines Bildes im INDEX-WINDOW-Modus

(Doppelbildfunktion) 27

Vergrößerung eines Bildbereichs....28

Einstellung der Lautstärke der Lautsprecher 28

Einstellungen

Menünavigation....29

Navigation durch das MENÜ.... 29

Hauptmenü und Untermenüs....30

BILD-Menü 32

BILDAUSWAHL 32

KONTRAST 32

HELLIGKEIT 32

FARBE.... 32

FARBTON....32

BILDSCHÄRFE.... 32

FARBTEMPERATUR.... 32

DAYLIGHT VIEW.... 32

ERWEITERTE EINSTELLUNG 33

POSITION-MENÜ 34

TRAPEZ 34

POSITION.... 34

DOT CLOCK 34

CLOCK PHASE 34

BILDFORMAT 34

AUFLÖSUNG.... 35

BILDSPERRE 35

OPTIONEN-MENÜ....36

EINGABEFÜHRUNG 36

EINSCHALT LOGO 36

COMPUTER2 AUSWAHL 36

FILTER STATUS 36

LAMPEN BETRIEBSZEIT....37

ZEITSCHALTUHR (AUS) 37

ERWEITERTE EINSTELLUNG 38

SICHERHEIT-Menü....39

PASSWORT EINGABE 39

PASSWORT ÄNDERN 39

TEXTAUSGABE 39

TEXTWECHSEL.... 39

NETZWERK-Menü 40

Optionen im NETZWERK-Menü 40

Wartung

Die Anzeigen LAMP, TEMP und FILTER ....41

Behebung der angezeigten Probleme 41

Pflege und Ersatzteile....42

Reinigung des Projektors.... 42

Austausch des ARF (Automatischer Umwälzfilter) ...... 42

Austausch der Lampe.... 43

Sicherheitsmaßnahmen für Deckenhalterungen...... 44

Fehlerbehebung 45

Anhang

Technische Informationen.... 46

Verzeichnis kompatibler Signale 46

Serieller Anschluss 47

Computeranschlusshilfe 48

REMOTE-Anschluss.... 49

Technische Angaben 50

Größe der Projektionsfläche und Reichweite

für das Bildformat 16:9 52

Abmessungen.... 53

Eingetragene Warenzeichen 53

Index 54

Hinweise für die Sicherheit

WARNUNG

Falls Rauch, ungewöhnliche Gerüche und Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden.

• ● Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• ● Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst.
• Versuchen Sie niemals, den Projektor selbst zu reparieren, da dies gefährlich sein kann.

Der Aufstellungsort muss eine ausreichende Tragfähigkeit für den Projektor aufweisen.

- Bei ungenügender Tragfähigkeit kann der Projektor herunterfallen und beschädigt werden. Dabei besteht eine hohe Verletzungsgefahr.

Installationen wie das Aufhängen an einer Decke müssen von einem qualifizierten Fachmann durchgeführt werden.

• ● Bei fehlerhafter Installation besteht Verletzungsgefahr und die Gefahr eines elektrischen Schlages.
• ● Verwenden Sie keine andere Deckenhalterung als eine von Panasonic autorisierte Halterung.

Falls Fremdkörper oder Wasser in den Projektor gelangt sind, der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist, muss der Netzstecker aus der Steckdose gezogen werden.

• ● Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.

Die Steckdose darf nicht überlastet werden.

- Bei Überlastung der Netzsteckdose, wenn z.B. zu viele Netzadapter angeschlossen sind, besteht Überhitzungsgefahr, die zu einem Brandausbruch führen kann.

Versuchen Sie nicht, den Projektor baulich zu verändern oder zu demontieren.

● Die im Inneren vorhandene Hochspannung kann elektrische Schläge verursachen. - ● Für Einstellungs- und Reparaturarbeiten müssen Sie sich an einen autorisierten Kundendienst wenden.

Das Netzstecker sauber halten, es darf nicht mit Staub bedeckt sein.

• Bei einer Staubansammlung kann die Isolation durch Luftfeuchtigkeit beschädigt werden, so dass die Gefahr eines Feuerausbruchs vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose und wischen Sie das Kabel mit einem trockenen Tuch sauber.
• Falls Sie den Projektor für längere Zeit nicht verwenden, ziehen Sie die Netzstecker aus der Steckdose.

Der Netzstecker nicht mit nassen Händen anfassen.

- ● Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.

Den Netzstecker vollständig in die Steckdose einstecken.

• ● Bei unvollständigem Einstecken des Netzsteckers in die Steckdose kann sich Wärme entwickeln, was zu einem Feuerausbruch führen kann. ● ● Verwenden Sie keine beschädigten Stecker oder lockeren Steckdosen.

Den Projektor nicht auf instabile Flächen aufstellen.

- ● Bei der Aufstellung auf einer instabilen oder geneigten Fläche kann der Projektor herunterfallen oder umkippen, so dass eine hohe Verletzungsgefahr besteht und der Projektor beschädigt werden kann.

Der Projektor darf nicht nass werden.

- Es besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Das Netzkabel und der Netzstecker dürfen nicht beschädigt werden.

• Das Netzkabel darf nicht abgeändert, mit schweren Gegenständen belastet, erhitzt, verdreht, stark gebogen, gezogen oder gebündelt werden.
• Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr von Kurzschlüssen, eines Feuerausbruchs oder eines elektrischen Schlages.
• Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden.

Stellen Sie den Projektor nicht auf eine weiche Unterlage, wie Teppiche oder Schaumgummimatten.

- Dadurch kann sich der Projektor überhitzen, was zu Verbrennungen oder einem Brand führen kann; der Projektor kann zudem beschädigt werden.

Keine Behälter mit Flüssigkeiten auf den Projektor stellen.

• ● Bei Eindringen von Wasser besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, falls Wasser in den Projektor eingedrungen ist.

Keine Fremdkörper in den Projektor stecken.

- Stecken Sie keine metallenen oder brennbaren Gegenstände in den Projektor und lassen Sie keine Fremdkörper in den Projektor fallen, weil dabei eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages besteht.

Die Batterieklemmen dürfen nicht mit metallenen Gegenständen, wie Halsketten oder Haarnadeln in Berührung kommen.

• ● Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen.
• Bewahren Sie Batterien in einem Plastikbeutel auf und halten Sie sie von metallenen Gegenständen fern.

Berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit einer Batterie.

• Falls Ihre Haut in Kontakt mit der Flüssigkeit kommt, könnten Sie sich Hautverletzungen zuziehen. Waschen Sie evtl. auf die Haut gelangte Flüssigkeit sofort mit reichlich Wasser ab und konsultieren Sie einen Arzt.
• Falls ausgelaufene Batterieflüssigkeit in Ihre Augen gelangt sein sollte, könnte dies zur Beeinträchtigung des Sehvermögens oder zum Erblinden führen. Reiben Sie die Augen in einem solchen Fall niemals, waschen Sie sie vielmehr mit reichlich Wasser und konsultieren Sie einen Arzt.

Während eines Gewitters darf der Projektor oder das Kabel nicht berührt werden.

- Es kann ein elektrischer Schlag ausgelöst werden.

Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden.

- Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden.

Halten Sie bei eingeschalteter Projektion keine Körperteile in den Lichtstrahl.

- Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Körperteile direkt in diesen Lichtstrahl gehalten werden, können Hautschäden auftreten.

Bei eingeschaltetem Projektor nicht in das Objektiv schauen.

• Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.
• Seien Sie besonders vorsichtig, dass keine kleinen Kinder in das Objektiv schauen. Schalten Sie außerdem den Projektor aus und ziehen Sie den Netzstecker ab, wenn Sie nicht anwesend sind.

Halten Sie die Hände oder andere Gegenstände nicht in die Nähe der Luftauslassöffnung.

- An der Luftauslassöffnung tritt heiße Luft aus. Halten Sie die Hände, das Gesicht oder andere wärmeempfindliche Gegenstände nicht in die Nähe der Luftauslassöffnung. Halten Sie einen Abstand von mindestens 50 cm (20") ein, weil sonst Verbrennungen und Beschädigungen auftreten können.

Der Austausch der Lampe sollte von einem qualifizierten Techniker vorgenommen werden.

● Die Lampe steht unter hohem Druck. Bei falscher Handhabung kann die Lampe explodieren. - Die Lampeneinheit kann beim Anstoßen an andere Gegenstände oder Fallenlassen leicht beschädigt werden, was zu Verletzungen und Betriebsstörungen führen kann.

Vor dem Ersetzen der Lampe muss die Lampe für mindestens eine Stunde abkühlen.

● Die Lampenabdeckung kann sehr heiß werden, so dass Sie sich Verbrennungen zuziehen können.

Für das Ersetzen der Lampe muss der Netzstecker aus der Steckdose gezogen werden.

- Es kann ein elektrischer Schlag oder eine Explosion ausgelöst werden.

Erlauben Sie Kindern und Tieren nicht, die Fernbedienung zu berühren.

- Bewahren Sie die Fernbedienung nach der Verwendung außer Reichweite von Kindern und Tieren auf.

VORSICHT

Die Luftein- und -auslassöffnungen dürfen nicht abgedeckt werden.

• Bei abgedeckten Entlüftungsöffnungen kann sich der Projektor überhitzen, was zu einem Feuerausbruch oder zu anderen Beschädigungen führen kann.
• Stellen Sie den Projektor nicht unter engen und schlecht belüfteten Verhältnissen wie in einem Schrank oder einem Bücherregal auf.
• Stellen Sie den Projektor nicht auf einem Tuch oder Papier auf, weil solche Unterlagen von der Ansaugöffnung angesaugt werden können.

Stellen Sie den Projektor nicht an feuchten oder staubigen Orten oder an Orten auf, an denen der Projektor mit öligem Rauch oder Dampf in Kontakt kommen kann.

- Die Verwendung des Projektors in einer derartigen Umgebung kann zu Bränden, Stromschlägen oder zur Zersetzung der Kunststoffbauteile führen. Die Zersetzung der Kunststoffbauteile kann dazu führen, dass ein ggf. an der Decke angebrachter Projektor herunterfallen kann.

Stellen Sie den Projektor in keiner Umgebung mit hoher Temperatur auf, wie beispielsweise in der Nähe eines Heizgeräts oder in direktem Sonnenlicht.

- Anderenfalls könnte es zu einem Brand, einer Fehlfunktion oder einer Beschädigung des Plastikgehäuses kommen.

Stellen Sie den Projektor niemals im Freien auf.

- Der Projektor ist ausschließlich für die Verwendung in geschlossenen Räumen vorgesehen.

Zum Lösen des Netzsteckers den Stecker festhalten, nicht am Kabel ziehen.

- Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist.

Vor dem Wechseln des Standortes müssen sämtliche Kabel aus der Steckdose gezogen werden.

- Bei einem Wechsel des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden und es besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Keine schweren Gegenstände auf den Projektor stellen.

- Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt werden und Verletzungen verursachen kann.

Batterien dürfen nicht kurzgeschlossen, erhitzt oder zerlegt werden und nicht in Wasser oder Feuer geworfen werden.

- Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen und Verbrennungen und andere Verletzungen verursachen.

Beim Einsetzen der Batterien müssen die Polaritäten beachtet werden.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen; außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Nur die vorgeschriebenen Batterien verwenden.

- Falls falsche Batterien verwendet oder die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen. Außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Verwenden Sie nicht alte und neue Batterien zusammen.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen. Außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Entnehmen Sie erschöpfte Batterien sofort aus der Fernbedienung.

- Falls Sie erschöpfte Batterien über einen längeren Zeitraum in der Fernbedienung belassen, könnte es zu einem Auslaufen der Batterieflüssigkeit kommen. Zudem könnte die Innentemperatur ungewöhnlich stark ansteigen oder eine Explosion verursacht werden.

Ziehen Sie den Stecker aus der Steckdose und nehmen Sie die Batterien aus der Fernbedienung, wenn der Projektor längere Zeit nicht verwendet wird.

• Falls sich auf dem Netzstecker Staub befindet, kann die Isolation durch die auftretende Feuchtigkeit beschädigt und ein Brand verursacht werden.
• Wenn die Batterien in der Fernbedienung lange Zeit ungenutzt belassen werden, kann die Isolation beschädigt werden und die Batterien können auslaufen oder explodieren, was zu Bränden führen kann.

Stützen Sie sich nicht auf den Projektor.

• Sie können stürzen und dabei kann der Projektor beschädigt werden. Außerdem können Sie sich Verletzungen zuziehen.
• ● Seien Sie besonders vorsichtig, dass keine kleinen Kinder auf dem Projektor stehen oder sitzen.

Vor dem Reinigen den Netzstecker aus der Steckdose ziehen.

- ● Falls das Netzkabel angeschlossen bleibt, kann ein elektrischer Schlag ausgelöst werden.

Lüften Sie den Raum sofort, wenn die Lampe beschädigt wird. Berühren Sie die Scherben nicht und nähern Sie sich ihnen auch nicht mit dem Gesicht.

• ● Bei Nichtbeachtung ist es möglich, dass der Benutzer das Gas aufnimmt, das beim Bruch der Lampe freigesetzt wurde und das fast genau so viel Quecksilber enthält wie Leuchtstofflampen. Die Scherben können zu Verletzungen führen.
• ● Bei Nichtbeachtung ist es möglich, dass der Benutzer das Gas aufnimmt, das beim Bruch der Lampe freigesetzt wurde und das fast genau so viel Quecksilber enthält wie Leuchtstofflampen. Die Scherben können zu Verletzungen führen.
• Wenn Sie glauben, dass Sie das Gas aufgenommen haben oder dass es in Mund oder Augen gelangt ist, suchen Sie sofort einen Arzt auf.
• Konsultieren Sie Ihren Händler bezüglich des Austauschs der Lampe und überprüfen Sie das Innere des Projektors.

Den Projektor innen jährlich von einem autorisierten Kundendienst reinigen lassen.

• ● Bei der Ansammlung von Staub erhöht sich die Gefahr eines Feuerausbruchs und von Betriebsstörungen.
• Lassen Sie den Projektor vor Anbruch der feuchten Jahreszeit von einem autorisierten Kundendienst reinigen. Der autorisierte Kundendienst kann Ihnen gegebenenfalls einen Kostenvoranschlag unterbreiten.

Wir sind bemüht, die Umwelt sauber und schadstofffrei zu halten. Darum bitten wir Sie, das nicht mehr zu reparierende Gerät zu Ihrem Händler oder einer Recyclingsammelstelle zu bringen.

Vorsichtshinweise für den Transport

Schützen Sie den Projektor vor übermäßigen Erschütterungen und Vibrationen.

• Das Objektiv des Projektors muss mit Vorsicht behandelt werden.
• ● Decken Sie das Objektiv mit dem Objektivdeckel ab, wenn Sie den Projektor transportieren.

Halten Sie das Gehäuse beim Transport des Projektors sicher an der Unterseite fest.

• ● Halten Sie nicht die Vorderfüße oder die Abdeckung fest, um den Projektor an einen anderen Platz zu stellen, da dies den Projektor beschädigen kann.

Vorsichtshinweise für die Aufstellung

Vermeiden Sie Orte, an denen der Projektor Vibrationen oder Stößen ausgesetzt ist.

● Die inneren Teile können beschädigt werden, was Störungen und Unfälle verursachen kann.

Vermeiden Sie die Aufstellung an Orten mit starken Temperaturschwankungen, wie in der Nähe einer Klimaanlage oder von Geräten, die Licht ausstrahlen.

- Die Lebensdauer der Lampe kann sich verringern oder der Projektor schaltet sich von selbst aus. Siehe „TEMP-Anzeige“ auf Seite 41.

Den Projektor nicht in der Nähe von Hochspannungsleitungen und Motoren aufstellen.

- Der Projektor kann durch elektromagnetische Störungen beeinflusst werden.

Wenden Sie sich für die Aufhängung des Projektors an der Decke an einen qualifizierten Fachmann.

• Es ist ein separat erhältlicher Einbausatz (Modell ET-PKF100H, ET-PKF100S) notwendig. Außerdem muss die Installation von einem qualifizierten Fachmann ausgeführt werden.
• Siehe „Sicherheitsmaßnahmen für Deckenhalterungen“ auf Seite 44 zur Installation des Sicherheitskabels.

Wenn Sie diesen Projektor in großen Höhenlagen, zwischen 1 400 m und 2 700 m (4 593 - 8 858 Ft) Meereshöhe benutzen, stellen Sie "HOCHLAND" bitte auf EIN. Siehe „HOCHLAND“ auf Seite 37.

- Dies kann bei Nichtbeachtung zu einer Fehlfunktion führen; zudem könnte die Lebensdauer der Lampe oder anderer Komponenten verringert werden.

Hinweise für den Betrieb

Optimale Bildqualität

- Schließen Sie die Vorhänge oder Fensterläden und schalten Sie alle Beleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die Innenbeleuchtung auf die Leinwand zu vermeiden.

Berühren Sie die Objektivoberfläche oder das Glas nicht mit bloßen Händen.

- Berühren Sie das Objektiv nicht mit der bloßen Hand, weil Schmutz oder Fingerabdrücke vergrößert und auf die Leinwand projiziert werden. Schließen Sie außerdem die Vorderseitenabdeckung, wenn der Projektor nicht verwendet wird.

LCD-Panel

• ● Projizieren Sie ein Bild nicht über längere Zeit, weil auf dem LCD-Panel Nachbilder zurückbleiben können.
• Das LCD-Panel des Projektors wird mit hoher Präzision gefertigt, um die feinsten Bilddetails abzubilden. Es kann vorkommen, dass einige nicht aktive Bildpunkte als blaue, grüne oder rote Punkte abgebildet werden. Es wird empfohlen, den Projektor einmal auszuschalten und es nach einer Stunde erneut zu versuchen. Dadurch wird die Leistung des Projektors nicht beeinträchtigt.

Der Projektor ist mit einer Hochdruck-Quecksilberlampe ausgestattet, die über die folgenden Eigenschaften verfügt:

● Die Helligkeit der Lampe hängt von der Verwendungsdauer ab. - Durch Stöße oder Splitter könnte sich die Lebensdauer der Lampe verkürzen oder die Lampe könnte explodieren. - In einigen Fällen könnte die Lampe auch nach Verwendung des Projektors explodieren. ● Die Lampe könnte zudem explodieren, wenn der Projektor selbst nach der vorgesehenen Austauschzeit der Lampe weiter verwendet wird. - Die Lebensdauer der Lampe hängt von den jeweiligen Lampeneigenschaften, den Betriebsbedingungen sowie der Installationsumgebung ab. Insbesondere die fortgesetzte Verwendung des Projektors für mehr als 10 Stunden oder ein häufiges Ein- und Ausschalten hat große Auswirkungen auf die Lebensdauer der Lampe.

Optische Komponenten

- Wenn Sie den Projektor täglich 6 Stunden verwenden, müssen die optischen Komponenten u. U. bereits innerhalb eines Jahres ausgetauscht werden.

Sicherheit

Treffen Sie für die Benutzung des Projektors Sicherheitsmaßnahmen, die folgende Vorfälle abdecken.

• Verlust Ihrer persönlichen Registrierungsangaben.
• Unerlaubte Bedienung durch nicht autorisierte Dritte.
• Ausschließen oder Vorsorge treffen gegen die Benutzung des Projektors durch nicht autorisierte Dritte.

Sicherheitsanleitung

• Ändern Sie Ihr Passwort regelmäßig.
• ● Verwenden Sie keine Passwörter, die einfach zu vermuten sind.
• Sie werden nie von einem autorisierten Servicecenter nach Ihrem Passwort gefragt.
• ● Teilen Sie Ihr Passwort niemandem mit.

Zubehör

Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Fernbedienung für PT-F200NTE*1 (x1) N2QAYB000152	Fernbedienung für PT-F200E*2 (x1) N2QAYB000154	AA-Batterien für Fernbedienung (x2)	Sicherheitskabel TTRA0141 Befestigungsschraube (x1) Sicherheitskabel (x1)
		Netzkabel (x1) K2CM3DH00015	CD-ROM*3 (x1) TQBH9010

*1. Nur PT-F200NTE

*2. Nur PT-F200E

*3. Nur PT-F200NTE

* Mit Schutzeinrichtungen für die beiliegenden Geräte, wie eine Steckerabdeckung oder Schaumstoffkartons, muss ordnungsgemäß umgegangen werden.

* Im Falle des Verlusts eines Zubehörs wenden Sie sich bitte an ein Autorisiertes Servicecenter.

Vor Gebrauch lesen

Bildschirm für erforderliche Mindesteinstellungen

Wenn Sie zum ersten Mal ein Bild projizieren, wird ein Bildschirm angezeigt, in dem Sie die erforderlichen Mindesteinstellungen vornehmen müssen.

SPRACHE

Wählen Sie die gewünschte Menüsprache aus.

Markieren Sie die gewünschte Sprache mit den Tasten ▲ ▼ ◀▶ auf der Fernbedienung oder der Bedienkonsole am Projektor und drücken Sie ENTER, um mit der nächsten Einstellung fortzufahren.

OPTIONEN

Wählen Sie die aktuelle Projektionsart und die Lüftergeschwindigkeit aus. Wenn Sie zur vorhergehenden Einstellung zurückkehren möchten, drücken Sie die ZURÜCK-Taste.

INSTALLATION

Wählen Sie die gewünschte Installationsart mit den Tasten ◀▶ auf der Fernbedienung oder der Bedienkonsole am Projektor aus. Drücken Sie ▼, um mit der Einstellung HOCHLAND fortzufahren.

FRONT/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden,Projektion von vorn
FRONT/DECKE	Anbringung an der Decke,Projektion von vorn
RÜCK/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden,Projektion von hinten
RÜCK/DECKE	Anbringung an der Decke,Projektion von hinten

HOCHLAND

Wenn Sie den Projektor in Höhenlagen verwenden, muss die Option HOCHLAND auf EIN gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den Tasten

◀▶ aus. Wenn Sie zur Option INSTALLATION zurückkehren möchten, drücken Sie ▲. ● ● AUS Die Lüftergeschwindigkeit ist langsam. ● ● EIN Die Lüftergeschwindigkeit ist schnell.

HINWEIS:

• Zwischen 1 400 m und 2 700 m (4 593 - 8 858 ft) Meereshöhe muss die Einstellung auf HOCH stehen. • Die Lautstärke des Lüftergeräuschs hängt von der Einstellung HOCHLAND ab.

Drücken Sie die ENTER-Taste, um mit der Projektion zu beginnen.

• Sobald Sie die Einstellungen zur Erfüllung der Mindestanforderungen durchgeführt haben, wird dies nur noch bei Initialisierung des Projektors angezeigt. Siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38.
• Sie können diese Einstellungen vom AKTUELLE EINSTELLUNGEN aus ändern. Siehe „Menünavigation“ auf Seite 29.

Anordnung und Funktion der Bedienelemente

Fernbedienung

Batteriefach

1. Drücken Sie auf die Lasche und heben Sie die Abdeckung ab.
2. Legen Sie die Batterien entsprechend der Polabbildung im Inneren ein.

Ansicht von oben

Sender für das Signal der Fernbedienung und den Laserzeiger. (Seite 25)

Anbringen einer

Handschlaufe

Sie können eine beliebige Schlaufe an der Fernbedienung anbringen.

Fernbedienungsanzeige

Wenn Sie eine beliebige Taste (außer der LASER-Taste) drücken, blinkt die Fernbedienungsanzeige. Wenn Sie die LASER-Taste drücken, leuchtet sie.

Fernbedienungsanzeige

HINWEIS:

• Lassen Sie die Fernbedienung nicht fallen.
• Halten Sie sie von Flüssigkeiten und Feuchtigkeit fern.
• Verwenden Sie für die Fernbedienung bitte Mangan- oder Alkali-Batterien.
• Versuchen Sie nicht, die Fernbedienung baulich zu verändern oder zu demontieren. Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.
• Vermeiden Sie die unnötige Betätigung von Tasten der Fernbedienung, da dies die Lebensdauer der Batterien verkürzen kann.
• Richten Sie den Laserzeiger nicht direkt in die Augen von Personen, sehen Sie nicht in den Strahl.
• Siehe „Bedienung der Fernbedienung“ auf Seite 25.

Projektorgehäuse

● Sicht von oben und Vorderansicht

HINWEIS:

• Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 50 cm (20") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.
• Halten Sie die VORDERSEITENABDECKUNG geschlossen, wenn das Gerät nicht verwendet wird, um das Objektiv zu schützen.

Rück- und Unteransicht

HINWEIS:

• Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 50 cm (20") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.
• Wenn ein Kabel an VARIABLE AUDIO OUT angeschlossen wird, wird der integrierte Lautsprecher deaktiviert.

Aufstellung

Größe der Projektionsfläche und Reichweite

Sie können die Projektionsgröße mit dem 2,0×-Zoomobjektiv anpassen. Die Reichweite des Projektors wird folgendermaßen berechnet.

Projiziertes Bild

Projektionsgröße (4 : 3) Reichweite (L)
Diagonale der Projektionsfläche (SD)	Höhe der Projektionsfläche (SH)		Breite der Projektionsfläche (SW)		Mindestabstand (LW)	Höchstabstand (LT)
33" (0,84 m)	0,50 m	(1'7")	0,67 m	(2'2")		1,9 m (6'2")
40" (1,02 m)	0,61 m	(2')	0,81 m	(2'7")	1,2 m (3'11")	2,4 m (7'10")
50" (1,27 m)	0,76 m	(2'5")	1,02 m	(3'4")	1,5 m (4'11")	3,0 m (9'10")
60" (1,52 m)	0,91 m	(2'11")	1,22 m	(4')	1,8 m (5'10")	3,6 m (11'9")
70" (1,78 m)	1,07 m	(3'06")	1,42 m	(4'7")	2,1 m (6'10")	4,2 m (13'9")
80" (2,03 m)	1,22 m	(4')	1,63 m	(5'4")	2,4 m (7'10")	4,8 m (15'8")
90" (2,29 m)	1,37 m	(4'5")	1,83 m	(6')	2,7 m (8'10")	5,4 m (17'8")
100" (2,54 m)	1,52 m	(4'11")	2,03 m	(6'7")	3,0 m (9'10")	6,0 m (19'8")
120" (3,05 m)	1,83 m	(6')	2,44 m	(8')	3,6 m (11'9")	7,2 m (23'7")
150" (3,81 m)	2,29 m	(7'6")	3,05 m	(10')	4,5 m (14'9")	9,0 m (29'6")
200" (5,08 m)	3,05 m	(10')	4,06 m	(13'3")	6,0 m (19'8")	12,1 m (39'8")
250" (6,35 m)	3,81 m	(12'6")	5,08 m	(16'8")	7,6 m (24'11")	15,1 m (49'6")
300" (7,62 m)	4,57 m	(14'11")	6,10 m	(20')	9,1 m (29'10")	18,1 m (59'4")

* Alle oben aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

Berechnung der Abmessungen der Projektionsfläche

Genauere Abmessungen der Projektionsfläche können Sie mit der Diagonale der Projektionsfläche berechnen.

SW (m) = SD (") × 0, 0 2 0 3 SH (m) = SD (") × 0, 0 1 5 2

LW (m) = 0, 0 3 0 4 × SD (") - 0, 0 4 8 LT (m) = 0, 0 6 0 6 × SD (") - 0, 0 5 7

* Alle oben aufgeführten Ergebnisse sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

HINWEIS:

• Siehe „Größe der Projektionsfläche und Reichweite für das Bildformat 16:9“ auf Seite 52.
• Verwenden Sie den Projektor nicht in einer angehobenen oder horizontal gekippten Position oder in horizontal gekippter Position, da dies zu einem Versagen des Projektors führen kann.
• Stellen Sie sicher, dass das Projektorobjektiv parallel zur Projektionsfläche ist. Sie können den Projektor vertikal um ca. 30° kippen. Ein zu hoher Neigungswinkel kann die Lebensdauer der Bauteile senken.
• Eine hohe Qualität des Projektionsbildes kann erreicht werden, wenn die Projektionsfläche an einem Ort angebracht wird, an den weder Sonnenlicht noch Raumbeleuchtung dringen. Schließen Sie Rollläden oder Vorhänge, um Licht auszuschließen.

Der Projektor kann für folgende vier Projektionsarten verwendet werden. Zur Einrichtung der gewünschten Projektionsart auf dem Projektor, Siehe „INSTALLATION“ auf Seite 37.

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von vorn

■ Anbringung an der Decke, Projektion von vorn

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von hinten

■ Anbringung an der Decke, Projektion von hinten

• Für die Projektion von hinten ist eine durchscheinende Projektionsfläche notwendig.
• Zur Anbringung an der Decke ist die getrennt erhältliche Deckenhalterung (ET-PKF100, ET-PKF100S) notwendig.
• Siehe „Sicherheitsmaßnahmen für Deckenhalterungen“ auf Seite 44.

Vorderfußanpassung und Projektionswinkel

Sie können die Vorderfüße nach oben oder nach unten schrauben, um die Neigung des Projektors zu verändern und somit den Projektionswinkel anzupassen. Siehe „Positionieren des Bildes“ auf Seite 24.

• Aus dem Lüftungsöffnung entweicht heiße Luft. Berühren Sie den Lüftungsöffnung nicht direkt.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.
• Schrauben Sie die einstellbaren Füße nach oben, bis sie hörbar einrasten.

Objektivverschiebung und -positionierung

Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des projizierten Bildes mit dem Objektivverschiebungshebel im Verschiebungsbereich des Objektivs ändern.

Einstellen des

Objektivverschiebungshebels

1. Öffnen Sie die Vorderseitenabdeckung.
2. Schrauben Sie den Objektivverschiebungshebel gegen den Uhrzeigersinn locker.
3. Verschieben Sie den Objektivverschiebungshebel, um die Position des projizierten Bildes anzupassen.
4. Schrauben Sie den Objektivverschiebungshebel im Uhrzeigersinn wieder fest.

Sie können den Projektor so aufstellen, dass das Objektiv des Projektors in der waagerechten Ebene um bis zu 32% von der Mitte der Projektionsfläche entfernt ist. Dann können Sie die Bildposition mit dem Objektivverschiebungshebel anpassen.

Bis zu 32% der Projektionsfläche Bis zu 32% der Projektionsfläche

Verschiebung des Hebels nach links: Bewegt das Bild nach links.

- Vertikale Verschiebung

Sie können den Projektor so aufstellen, dass das Objektiv des Projektors in der waagerechten Ebene um bis zu 50% von der Mitte der Projektionsfläche entfernt ist. Dann können Sie die Bildposition mit dem Objektivverschiebungshebel anpassen.

Aufstellungsbereich des Projektors

Ziehen Sie bei der Bestimmung des Aufstellungsorts von Projektionsfläche und Projektor auch die Möglichkeiten der Objektivverschiebung in Betracht. Siehe „Positionieren des Bildes“ auf Seite 24.

- Wenn die Position der Projektionsfläche nicht geändert werden kann

- Wenn die Position des Projektors nicht geändert werden kann

HINWEIS:

• Die höchste Qualität des projizierten Bildes wird erreicht, wenn sich der Projektor direkt vor der Projektionsfläche befindet und der Objektivverschiebungshebel in der Mittelstellung ist.
• Wenn sich der Objektivverschiebungshebel vertikal am Anschlag befindet, kann er horizontal nicht bis zum Anschlag verschoben werden. Wenn sich der Objektivverschiebungshebel horizontal am Anschlag befindet, kann er vertikal nicht bis zum Anschlag verschoben werden.
• Wenn der Projektor geneigt steht und Sie das TRAPEZ anpassen, müssen die Mitte der Projektionsfläche und das Objektiv neu ausgerichtet werden.
• Ziehen Sie bei der Einstellung nicht zu stark am Objektivverschiebungshebel.

Anschlüsse

Vor dem Anschluss an den Projektor

• Lesen und befolgen Sie die Betriebs- und Anschlusshinweise für alle Peripheriegeräte. ● Die Peripheriegeräte müssen ausgeschaltet werden.
• Verwenden Sie Kabel, die zu dem entsprechenden Peripheriegerät passen.
• Wenn das Eingangssignal gestört ist, kann die Qualität des projizierten Bildes leiden, und die Zeitkorrektur wird aktiviert.
• Überprüfen Sie die Art des Videosignals. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.

Anschlussbeispiel: Computer

Computer Monitor

HINWEIS:

• Schließen Sie keine Eingangssignale an, wenn die Option COMPUTER2 AUSWAHL im Menü OPTIONEN auf AUSGANG gestellt wurde.
• Siehe die CD-ROM mit Informationen über den LAN-Netzwerk-Anschluss.

● LAN-Anschluss

(Nur PT-F200NTE)

HINWEIS:

- Berühren Sie auf keinen Fall die Metallteile des LAN-Anschlusses. Anderenfalls kann eine Fehlfunktion durch statische Aufladung verursacht werden.

Anschlussbeispiel: AV-Anlagen

Anschluss an VIDEO IN/S-VIDEO IN

HINWEIS:

- Wenn Sie mehr als ein AV-Gerät anschließen, müssen Sie die Audio-Verbindung von Hand umschalten.

Anschluss an COMPONENT IN

Ein- und Ausschalten des Projektors

Netzkabel

Anschluss

1. Stellen Sie sicher, dass die Form des Netzsteckers und des AC IN

(Stromeingang)-

Anschlusses auf der

Rückseite des Projektors übereinstimmen.

Stecken Sie dann den Stecker vollständig ein.

1. Schließen Sie das Netzkabel an eine Steckdose an.

Trennen des Anschlusses

1. Überprüfen Sie, dass der HAUPTSCHALTER ausgeschaltet ist und ziehen Sie das Netzkabel aus der Steckdose.
2. Ziehen Sie dann das Netzkabel vom AC IN (Stromeingang)-Anschluss auf der Rückseite des Projektors ab. Ziehen Sie dabei am Stecker, nicht am Kabel.

Direkte Ausschaltfunktion

Sie können das Netzkabel vom Projektor abziehen oder den HAUPTSCHALTER während der Projektion oder kurz nach der Projektion ausschalten. Die integrierte Lampenkühlung wird durch die interne Stromversorgung weiterbetrieben.

HINWEIS:

- Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird.

Direkte Einschaltfunktion

Wenn Sie die Funktion STROM DIREKT AN aktivieren, können Sie mit der Projektion beginnen, indem Sie das Netzkabel anschließen oder den HAUPTSCHALTER einschalten. Siehe „STROM DIREKT AN“ auf Seite 37.

HINWEIS:

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzkabel.
• Stellen Sie sicher, dass alle Eingabegeräte angeschlossen und ausgeschaltet sind, bevor Sie das Netzkabel anschließen.
• Führen Sie den Stecker nicht mit Gewalt ein, da sonst der Projektor und/oder das Kabel beschädigt werden können.
• Verschmutzungen und Staubschichten in der Umgebung von Steckern können zu Feuer oder elektrischen Gefahren führen.
• Schalten Sie den Projektor aus, wenn er nicht verwendet wird.

BETRIEBSSTATUS-Anzeige

Betriebsstatus Status
Leuchtet nicht und blinkt nicht		Der HAUPTSCHALTER ist ausgeschaltet.
ROT	Leuchtet	Der HAUPTSCHALTER ist angeschaltet, der Projektor befindet sich in Bereitschaft.Wenn die Anzeige LAMP oder TEMP blinkt, wird die Anzeige POWER nicht angeschaltet.
	Blinkt	Beim Ausschalten von POWER ist die Netzwerkverbindung bereit.(nur PT-F200NTE)
GRÜN	Blinkt	Der POWER-Schalter ist eingeschaltet und der Projektor bereitet sich auf die Projektion vor.
	Leuchtet Der	Projektor ist projektionsbereit.
ORANGE	Leuchtet	Der POWER-Schalter ist ausgeschaltet und der Projektor kühlt die Lampe.
	Blinkt	Der POWER-Schalter wird beim Kühlen der Lampe wieder angeschaltet und geht in den Projektionsmodus über. Dieser Vorgang kann einige Zeit in Anspruch nehmen.

HINWEIS:

• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird.
• Der Stromverbrauch im Bereitschaftsmodus beträgt 3,5 W.

Einschalten des Projektors

1. Schalten Sie den HAUPTSCHALTER ein.

● Die Betriebsstatusanzeige leuchtet ROT.

1. Öffnen Sie die Vorderseitenabdeckung.

- Bei der Bedienung über die Fernbedienung ist dies nicht notwendig.

1. Drücken Sie die Taste POWER.

- Nachdem die Betriebsstatusanzeige mehrmals geblinkt hat, leuchtet sie GRÜN.

- Das EINSCHALT LOGO wird auf der Projektionsfläche angezeigt. Siehe „EINSCHALT LOGO“ auf Seite 36.

HINWEIS:

- Während des Hochfahrens des Projektors ist manchmal ein leises Klappern oder Klirren zu hören. Unter Umständen flackert auch die Anzeige aufgrund der Lampeneigenschaften. Diese Vorgänge sind unbedenklich und beeinträchtigen in keiner Weise die Leistung des Projektors.

- Wenn das interne Kühlgebläse in Betrieb ist, sind bestimmte Betriebsgeräusche zu hören. Die Lautstärke der Betriebsgeräusche hängt von der Umgebungstemperatur ab.

- Wenn Sie während der Projektion das Netzkabel abgezogen oder den HAUPTSCHALTER ausgeschaltet haben, beginnt die Projektion, wenn das Netzkabel angeschlossen oder der HAUPTSCHALTER eingeschaltet wird. Siehe „STROM DIREKT AN“ auf Seite 37.

Ausschalten des Projektors

1. Öffnen Sie die Vorderseitenabdeckung.

- Bei der Bedienung über die Fernbedienung ist dies nicht notwendig.

1. Drücken Sie die Taste POWER.

- Ein Bestätigungsdialog wird angezeigt. Dieser wird ausgeblendet und die Projektion wird nach 10 Sekunden ohne Bedienung fortgesetzt.

- Drücken Sie eine beliebige Taste (außer der POWER-Taste), um mit der Projektion fortzufahren.

1. Drücken Sie die Taste POWER.

- Die Betriebsanzeige leuchtet ORANGE, wenn die Glühlampe gekühlt wird, und anschließend ROT, wenn der HAUPTSCHALTER ausgeschaltet werden kann.

1. Schalten Sie den HAUPTSCHALTER auf der Rückseite des Projektors aus.

HINWEIS:

- Drücken Sie die Taste POWER zwei Mal oder halten Sie sie länger gedrückt, um das Gerät auszuschalten.

- Sie können stattdessen auch das Netzkabel abziehen oder den HAUPTSCHALTER ausschalten. Siehe „STROM DIREKT AN“ auf Seite 37.

- Sie können den Projektor durch Drücken der POWER-Taste für mindestens 0,5 Sekunden ausschalten.

Projizieren eines Bildes

Wahl des Eingangssignals

1. Schalten Sie die angeschlossenen Geräte ein.

- Drücken Sie die Wiedergabetaste des entsprechenden Gerätes.

1. Drücken Sie bei Bedarf die EINGANGSWAHL-Tasten, um die gewünschte Eingangsart auszuwählen. Siehe „Umschalten des Eingangssignals“ auf Seite 26.

● ● Das Bild wird auf die Projektionsfläche projiziert.

HINWEIS:

- SIGNALSUCHE ist standardmäßig auf EIN gestellt, das Signal der angeschlossenen Geräte wird automatisch erkannt. Siehe „SIGNALSUCHE“ auf Seite 37.

Positionieren des Bildes

1. Öffnen Sie die Vorderseitenabdeckung.
2. Passen Sie das projizierte Bild mit dem Objektivverschiebungshebel an. Siehe „Objektivverschiebung und -positionierung“ auf Seite 18.

1. Passen Sie den Winkel des Projektors an.
2. Schrauben Sie die Vorderfußanpassung herunter und passen Sie den vertikalen Winkel an.
3. Siehe „Vorderfußanpassung und Projektionswinkel“ auf Seite 17.

1. Passen Sie die Schärfe und die Größe des projizierten Bildes an.
2. Drehen Sie am Scharfstellhebel und am Zoom-Hebel, um das Bild einzustellen.
3. Sie können die Wirkung der Einstellung mit TESTBILD im Menü OPTIONEN überprüfen. Siehe „TESTBILD“ auf Seite 38.

HINWEIS:

• Berühren Sie den Lüftungsöffnung nicht, da dies zu Verbrennungen und Verletzungen führen kann.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.
• Bei der Einstellung des Fokus müssen Sie u. U. das Bildformat durch erneutes Verschieben des Zoom-Hebel einstellen.

Bedienung der Fernbedienung

Reichweite

Sie können den Projektor mit der Fernbedienung innerhalb einer Reichweite von 15 m (49'2")und einer horizontalen sowie vertikalen Neigung von ± 30° bedienen.

- Richtung Projektor

Der Sender der Fernbedienung muss auf den Signalempfänger für die Fernbedienung an der Vorder- oder Rückseite des Projektors zeigen. Drücken Sie dann die gewünschten Tasten, um das Gerät zu bedienen.

● Richtung Projektionsfläche

Der Sender der Fernbedienung kann auch auf die Projektionsfläche zeigen. Betätigen Sie zur Bedienung des Projektors die entsprechenden Tasten. Das Signal wird von der Projektionsfläche reflektiert. Die Reichweite der Fernbedienung ist hierbei vom Material der Projektionsfläche abhängig. Diese Funktion steht bei einem lichtdurchlässigen Bildschirm u. U. nicht zur Verfügung.

HINWEIS:

• Schirmen Sie den Signalempfänger in diesem Fall gegen starke Lichtquellen ab. Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann die Fernbedienung eventuell Funktionsstörungen aufweisen.
• Wenn zwischen der Fernbedienung und dem Signalempfänger für die Fernbedienung Hindernisse vorhanden sind, funktioniert die Fernbedienung unter Umständen nicht ordnungsgemäß.

Automatische Einrichtung der Bildposition

Die Einstellung für POSITION, DOT CLOCK und CLOCK PHASE im POSITION-Menü kann für das projizierte COMPUTER-Signalbild automatisch eingestellt werden.

HINWEIS:

• Wenn die Dot-Clock-Frequenz bei 108 MHz oder mehr liegt, funktioniert die AUTOMATIK nicht.
• Wenn das projizierte Bild zu dunkel ist oder die Ränder unscharf sind, hält die AUTOMATIK unter Umständen an, bevor die Einstellung abgeschlossen wurde. Projizieren Sie in diesem Fall ein schärferes oder helleres Bild und drücken Sie die AUTOMATIK-Taste erneut.

Umschalten des Eingangssignals

NETWORK

VIDEO

Das projizierte Bild wird einige Momente später geändert.

- Die grafische Hilfe wird oben rechts im projizierten Bild angezeigt. Sie können den gewählten Eingang, der gelb markiert ist, bestätigen. Siehe „EINGABEFÜHRUNG“ auf Seite 36.

- Drücken der COMPUTER-Taste

COMPUTER1

COMPUTER2

HINWEIS:

- Nur wenn COMPUTER2 AUSWAHL auf EINGABE gestellt wurde, können Sie zwischen COMPUTER1 und COMPUTER2 umschalten.

- Drücken der NETZWERK-Taste

● Die Taste NETZWERK gibt es nur beim PT-F200NTE. - Weitere Informationen finden Sie auf der CD-ROM.

● Drücken der VIDEO-Taste

- Drücken der EINGANGSWAHL-Taste am Projektor

● Die Taste NETZWERK gibt es nur beim PT-F200NTE.

HINWEIS:

• Wenn Sie einen Anschluss auswählen, in dem sich kein Kabel befindet, blinken die Hinweise mehrmals.
• Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Siehe „Anschlüsse“ auf Seite 20.

Verwendung des Laserzeigers

LASER

Sie können z. B. bei Präsentationen oder visuellen Veranschaulichungen mit dem roten Laserzeiger wie mit einem Zeigestock auf Objekte auf der Projektionsfläche weisen. Halten Sie die LASER-Taste gedrückt, um den Laserzeiger einzuschalten, lassen Sie die Taste los, um ihn auszuschalten.

- Ansicht von oben

Laserzeiger-Strahlsender

● Deaktivierungsschalter

Ein

Aus

HINWEIS:

• Der Laserzeiger darf nie direkt auf die Augen einer Person oder eines Tieres gerichtet werden.
• Richten Sie den Laser nicht auf reflektierende Flächen.
• Halten Sie den Laserzeiger von Kindern fern.
• Sehen Sie nie direkt in den Laserstrahl.
• Der Laserzeiger funktioniert nicht bei lichtdurchlässigen Projektionsflächen.
• Bitte lesen Sie die Sicherheitshinweise auf der Fernbedienung.
• Hierbei handelt es sich um ein Lasergerät der Klasse 2.

● Deaktivierung der LASER-Taste

Sie können die LASER-Taste deaktivieren, um eine versehentliche Betätigung zu vermeiden.

1. Öffnen Sie das Batteriefach der Fernbedienung.
2. Verschieben Sie den Schalter.
3. Schließen Sie das Batteriefach der Fernbedienung.

- Siehe „Batteriefach“ auf Seite 13.

• • Vorsicht

VORSICHT: Die Durchführung anderer als hier aufgeführter Einstellungen und Verfahren sowie eine nicht sachgemäße Bedienung des Geräts kann zu gefährlicher Strahlung führen.

Standbild

Während der Projizierung eines Bildes können Sie das Bild mit der Taste STANDBILD erfassen und auf der Projizierungsfläche als Standbild anzeigen. Wenn das Standbild aktiviert wurde, wird der Ton angehalten.

Drücken Sie die STANDBILD-Taste, um mit der Projektion fortzufahren.

HINWEIS:

• Bei NETZWERK-Signal nicht verfügbar.

Projektion vorübergehend anhalten

Um Strom zu sparen, können Sie die Lampe vorübergehend ausschalten und die Projektion

unterbrechen. Drücken Sie die SHUTTER-Taste, um mit der Projektion fortzufahren.

Wiederherstellung der werkseitig festgelegten Standardeinstellungen

Sie können die meisten benutzerdefinierten Einstellungen auf die fabrikseitig festgelegten Einstellungen zurücksetzen, indem Sie die Taste DEFAULT auf der Fernbedienung drücken. Gehen Sie in das entsprechende Untermenü oder zum entsprechenden Menüpunkt und drücken Sie die DEFAULT-Taste erneut.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

• Bestimmte Menüpunkte können nicht mit der STANDARD-Taste zurückgesetzt werden. Passen Sie diese Menüpunkte von Hand an.
• Wenn Sie alle Einstellungen auf die Werkstandards zurücksetzen möchten, siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38.

Projektion eines Bildes im INDEX-WINDOW-Modus (Doppelbildfunktion)

Sie können ein Bild in zwei Fenstern als INDEX-WINDOW anzeigen lassen: Ein Bild ist ein Standbild, das im Speicher abgelegt und auf der linken Bildhälfte angezeigt wird, die Anzeige der folgenden Bilder wird auf der rechten Seite fortgesetzt.

Um den Modus INDEX-WINDOW zu verlassen, drücken Sie die Taste MENÜ oder ZURÜCK.

● Umschalten der Position

In der Standardeinstellung werden das Standbild auf der linken und das nachfolgende Bild auf der rechten Seite angezeigt. Drücken Sie ◀▶, um die Position umzuschalten.

Standbild

- Änderung der Bildgröße

Drücken Sie ▲ ▼, um ein neues Standbild aufzunehmen und zwischen den 3 Bildgrößen zu wechseln.

HINWEIS:

- Wenn Sie die Fenstergröße ändern, ändert sich das Bildformat und das Bild wird vertikal gestreckt.

● Neues Standbild

Drücken Sie im Modus INDEX-WINDOW die Taste ENTER, um ein neues Standbild aufzunehmen. Das Standbildfenster wird kurz danach aktualisiert.

Vergrößerung eines Bildbereichs

DIGITAL ZOOM

Sie können einen Bereich des projizierten Bildes zur Hervorhebung um das Ein- bis Zweifache vergrößern.

● Vergrößern des Bildes

1. Drücken Sie DIGITAL ZOOM +/- einmal.

- Der Vergrößerungsbereich wird auf das 1,5-fache vergrößert.

1. Passen Sie die Bildgröße mit DIGITAL ZOOM +/- an.

● Die Bildgröße wird in 0,1-Schritten geändert.

Vergrößerungsbereichs

Mit ▲ ▼ ◀▶ können Sie den Vergrößerungsbereich verschieben.

HINWEIS:

• Wenn das COMPUTER-Signal projiziert wird, wird der Vergrößerungsbereich von 1× auf 3× geändert. Wenn die Option BILDSPERRE im Menü POSITION auf EIN gestellt wurde, ändert sich die Vergrößerung von 1× auf 2×. Siehe „BILDSPERRE“ auf Seite 35.
• Wenn das Eingangssignal geändert wird, während der Modus DIGITAL ZOOM aktiviert wurde, wird der Modus DIGITAL ZOOM aufgehoben.
• Bei aktiviertem DIGITAL ZOOM steht STANDBILD nicht zur Verfügung.

Einstellung der Lautstärke der Lautsprecher

VOLUME

Sie können die Lautstärke der integrierten Lautsprecher und der Ausgabe einstellen. Die Lautstärke können Sie mit +/- regeln.

HINWEIS:

- Der Stromverbrauch kann gesenkt werden, wenn die Lautstärke gesenkt wird.

Menünavigation

Über die verschiedenen Menüs dieses Projektors können Sie auf die Funktionen zugreifen, die keine eigene Taste auf der Fernbedienung haben. Die Menüoptionen wurden strukturiert und kategorisiert. Sie können mit den Tasten ▲ ▼ ▶ ◀ durch das Menü navigieren.

Navigation durch das MENÜ

● Anzeige Aktuelle Einstellungen

MENÜ

Betätigen Sie die MENÜ-Taste, um das Menü „Aktuelle Einstellungen“ und die Bedienhinweise anzuzeigen.

Bedienhinweise

Zeigt die zur Einstellung notwendigen Tasten an.

- Balkeneinstellungen

Das Dreieck unter dem Balken zeigt die werkseitigen Einstellungen, das Viereck zeigt die aktuelle Einstellung an.

- Rückkehr zum vorhergehenden Menü

RETURN

Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren. Drücken Sie die Taste mehrmals, um den Menümodus zu verlassen und die Projektion wiederaufzunehmen.

- Bedienung

1. Mit den Tasten ▲ ▼ können Sie zum gewünschten Menü „Aktuelle Einstellungen“ blättern. Drücken Sie die Taste ENTER, um dieses auszuwählen.
2. Der ausgewählte Menüpunkt wird orange unterlegt, das entsprechende Untermenü wird rechts angezeigt.
3. Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

1. Blättern Sie mit den Tasten ▲ ▼ zum entsprechenden Untermenü-Punkt und drücken Sie ◀▶ oder ENTER, um die Option einzustellen.
2. Der ausgewählte Menüpunkt wird aufgerufen, die anderen Menüpunkte werden nicht mehr auf dem Bildschirm angezeigt. Der aufgerufene Menüpunkt wird nach fünf Sekunden ausgeblendet, und das Menü wird wieder angezeigt.
3. ● Wenn es eine weitere Unterebene gibt, wird diese angezeigt.

1. Mit ◀▶ können Sie den ausgewählten Menüpunkt anpassen oder einstellen.
2. ● Bei Optionen mit Balken werden die aktuellen Einstellungen links neben dem Balken angezeigt.
3. Mit den Tasten ◀▶ können Sie durch die Optionen des Menüpunktes blättern.

1. Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren.

HINWEIS:

• Siehe „Wiederherstellung der werkseitig festgelegten Standardeinstellungen“ auf Seite 27, um einzelne Menüpunkte zurückzusetzen.
• Siehe „AUSLIEFERUNGSZUSTAND“ auf Seite 38, um alle Einstellungen zurückzusetzen.

Hauptmenü und Untermenüs

Das Menü Aktuelle Einstellungen verfügt über sechs Optionen. Wählen Sie das gewünschte Menüelement aus und drücken Sie ENTER, um das Untermenü anzuzeigen.

HINWEIS:

• Einige Standardeinstellungen unterscheiden sich je nach gewähltem Eingangssignal.

• Die Untermenü elemente hängen vom ausgewählten Eingangssignal ab.

• Einige Einstellungen können ohne eingehende Signale vorgenommen werden.

Hauptmenü Untermenü		Optionen (vorgegebene Einstellung ist unterstrichen)		Seite
BILD BILDAUSWAHL NATUR		DYNAMIK*1STANDARD TAFEL		Seite 32
		KONTRAST • Standard: 0 Seite 32
		HELLIGKEIT • Standard: 0 Seite 32
		FARBE*2	• Standard: 0 Seite 32
		TINT*2	• Standard: 0 Seite 32
		BILDSCHÄRFE • Standard: 0	Seite 32
		FARBTON NIEDRIG STANDARDHOCH		Seite 32
		DAYLIGHT VIEW AUTO	____EINAUS	Seite 32
		ERWEITERTEEINSTELLUNG*2	WEISSABGLEICH*2• Standard: 0	WEISSABGLEICH ROTWEISSABGLEICH GRÜNWEISSABGLEICH BLAU
			TV-SYSTEM(nur S-VIDEO/VIDEO-Signale)	AUTONTSC 4.43 PALPAL-M PAL-NSECAM
			STAND MODUS(S-VIDEO/VIDEO)	AUSEIN
			RAUSCHUNTERDRÜCKUNG(S-VIDEO/VIDEO)	AUSEIN
POSITION	TRAPEZ	• Standard: 0 Seite 34
	POSITION*2	H • Standard: 0		Seite 34
		V • Standard: 0
	DOT CLOCK*2	• Standard: 0 Seite 34
	CLOCK PHASE*2	• Standard: 0 Seite 34
	BILDFORMAT*2	4:3 16:9S4:3		Seite 34
	AUFLÖSUNG*2	AUS EIN		Seite 35
	BILDSPERRE*2	AUS EIN		Seite 35
SPRACHE

*1. Standard-Einstellung für COMPUTER-/NETZWERK-Signale *2. Optionen des Untermenüs sind von der Wahl des Eingangssignals abhängig.

Hauptmenü Untermenü		Optionen (vorgegebene Einstellung ist unterstrichen)		Seite
OPTIONEN EINGABEFÜHRUNG AUSFÜHRLICH		EINFACH Seite 36
		AUS
EINSCHALT LOGO EIN		AUS Seite 36
		BENUTZER
COMPUTER2 AUSWAHL EINGANG		AUSGANG Seite 36
FILTER STATUS Seite 36
LAMPEN BETRIEBSZEIT Seite 36
ZEITSCHALTUHR (AUS) AUS				Seite 37
					15 MIN. 20 MIN.25 MIN. 30 MIN.35 MIN. 40 MIN.45 MIN. 50 MIN.55 MIN. 60 MIN.
STROM DIREKT AN AUS		EIN Seite 37
BEDIENTEIL		ENTSPERREN	SPERREN	Seite 37
AUTOMATIK		AUTO	TASTE	Seite 37
SIGNALSUCHE		EIN	AUS Seite 37
INSTALLATION		FRONT/TISCHRÜCK/TISCH RÜCK/DECKE	FRONT/DECKERÜCK/TISCH RÜCK/DECKE	Seite 37
HOCHLAND		AUS	EIN Seite 37
TESTBILD				Seite 38
ERWEITERTEEINSTELLUNG		OSD ANORDNUNG	TYP1 TYP2TYP3	Seite 38
		SXGA ART	SXGA SXGA+
		BREITBILDMODUS	AUS EIN
		TAFEL	EIN AUS
		HINTERGRUND	BLAU SCHWARZ
		LAUTSTÄRKE
		AUDIO BALANCE	Standard: 0
		AUSLIEFERUNGSZUSTAND
SICHERHEIT	PASSWORT EINGABE	AUS	EIN Seite 39
	PASSWORT ÄNDERN			Seite 39
	TEXTAUSGABE	AUS	EIN Seite 39
	TEXTWECHSEL			Seite 39
NETZWERK(NurPT-F200NTE.WeitereInformationenfinden Sie aufder CD-ROM)	KABEL-NETZWERKKABELLOSES NETZWERKNAMEN ÄNDERNPASSWORT EINGABEPASSWORT ÄNDERNNETZWERK STANDBYWEB STEUERUNG LIVE MODE UNTERBRECHUNGSTATUSINITIALISIE.			Seite 40

BILD-Menü

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

BILDAUSWAHL

Abhängig von der Projektionsumgebung können Sie diese voreingestellten Parameter verwenden, um die Bildprojektion zu optimieren. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

NATUR Wirklichkeitsgetreue Bildfarbe
STANDARD Einstellung für normale Bilder
DYNAMIK Helle,	scharfe Einstellung
TAFEL	Einstellung für die Projektion auf eine TafelSiehe „TAFEL“ auf Seite 38.

HINWEIS:

- Es kann einen Moment dauern, bis der ausgewählte Modus sich stabilisiert hat.

KONTRAST

Sie können den Kontrast des projizierten Bildes anpassen. Stellen Sie, wenn nötig, vorher die HELLIGKEIT ein.

HöherNiedriger

HELLIGKEIT

Sie können die Helligkeit des projizierten Bildes anpassen.

HellerDunkler

FARBE

Sie können die Farbsättigung des projizierten Bildes anpassen. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/COMPONENT-Signalen zur Verfügung.)

Heller

Dunkler

TINT

Sie können den Hautfarbton im projizierten Bild anpassen. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/COMPONENT-Signalen zur Verfügung.)

Grüner

Röter

BILDSCHÄRFE

Sie können die Schärfe des projizierten Bildes anpassen.

Unschärfer

Schärfer

FARBTON

Sie können den Weißabgleich des projizierten Bildes anpassen.

● NIEDRIG Blauer ● ● STANDARD Abgeglichenes Weiß ● ● HOCH Röter

DAYLIGHT VIEW

Das Bild kann auch in gut ausgeleuchteten Räumen, in denen das Licht nicht eingestellt werden kann (z. B. wenn eine Tür offen ist oder wenn die Vorhänge das Sonnenlicht nicht ausschließen können), hell und wirklichkeitsgetreu wiedergegeben werden.

● ● AUTO: Automatische Anpassung ● ● EIN: Aktiviert ● ● AUS: Deaktiviert

HINWEIS:

• Decken Sie den ALS (Umgebungsluminanzsensor) des Projektors nicht ab. Siehe „ALS (Umgebungsluminanzsensor)“ auf Seite 14.
• AUTO steht nicht zur Verfügung, wenn die Option INSTALLATION im Menü OPTIONEN auf RÜCK/TISCH oder RÜCK/DECKE gestellt wurde.

ERWEITERTE EINSTELLUNG

Sie können das Bild von Hand genauer einstellen.

- Bei S-VIDEO/VIDEO-Signalen

TV-SYSTEM

Wenn das Videosignal geändert wird, schaltet die Einstellung automatisch um. Sie können die Einstellung manuell anhand der Videodaten umstellen. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

HINWEIS:

- Bei der AUTO-Einstellung wird zwischen NTSC/NTSC 4.43/PAL/PAL60/PAL-M/PAL-N/SECAM ausgewählt.

● STAND MODUS

Sie können das vertikale Flimmern reduzieren, wenn Sie ein Standbild projizieren.

● ● AUS: Deaktiviert ● EIN: Aktiviert

HINWEIS:

- Stellen Sie diese Option auf AUS, wenn Sie bewegliche Bilder projizieren.

● RAUSCHUNTERDRÜCKUNG

Sie können das automatische Rauschunterdrückungssystem ein- oder ausschalten. Nehmen Sie die gewünschte Einstellung mit den Tasten ◀▶ vor.

● ● AUS: Keine Rauschunterdrückung ● ● EIN: Automatische Rauschunterdrückung

HINWEIS:

• Die Aktivierung der Rauschunterdrückung kann die Bildqualität negativ beeinflussen.

- Bei RGB-Signalen

WEISSABGLEICH

Mit den Tasten ◀▶ können Sie den Weißabgleich für drei Farbtöne genauer einstellen.

● ● WEISSABGLEICH ROT ● ● WEISSABGLEICH GRÜN ● ● WEISSABGLEICH BLAU

POSITION-MENÜ

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

TRAPEZ

Wenn der Projektor nicht genau senkrecht vor der Projektionsfläche steht oder wenn die Projektionsfläche angewinkelt ist, können Sie eine Trapezkorrektur vornehmen.

Bild Bedienung

HINWEIS:

• Sie können eine Verzerrung von ± 30 Grad von der Senkrechte korrigieren. Um die Bildqualität zu verbessern, wird empfohlen, den Projektor mit einer möglichst geringen Verzerrung zu montieren.
• Ein Teil der Verzerrung kann durch die Objektivverschiebung behoben werden. • Die Verzerrung des Aktuelle Einstellungen-Bildschirms kann nicht ausgeglichen werden. • Die Trapezkorrektur beeinflusst das Seitenverhältnis und die Bildgröße.

POSITION

Sie können das projizierte Bild zur Feinabstimmung verschieben. Mit den Tasten ◀▶ verschieben Sie das Bild horizontal, mit ▲▼ vertikal. (Diese Funktion steht nur bei VIDEO-/S-VIDEO-/COMPUTER-/COMPONENT-Signalen zur Verfügung.)

DOT CLOCK

Interferenzmuster im projizierten Bild, sog. Moiremuster oder Bildrauschen, können durch die Einstellung der Taktfrequenz mit ◀▶ minimiert werden. (Diese Funktion steht nur bei COMPUTER-Signalen zur Verfügung.)

• Wenn die Dot-Clock-Frequenz des projizierten Signals über 108 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung. • Die Option DOT CLOCK muss vor der Option CLOCK PHASE eingestellt werden.

CLOCK PHASE

Wenn die DOT CLOCK-Einstellung verfeinert werden soll, können Sie hiermit die Taktfrequenz detaillierter anpassen. Drücken Sie hierzu ◀▶. (Diese Funktion steht nur bei COMPONENTCOMPUTER-Signalen zur Verfügung.)

HINWEIS:

- Wenn die Dot-Clock-Frequenz des projizierten Signals über 108 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung.

BILDFORMAT

Sie können das Bildkantenverhältnis bei Bedarf manuell umschalten. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

● 4:3

Das Eingangssignal wird ohne Änderung projiziert.

Das gestauchte Bild wird im Bildformat 16:9 projiziert.

Das Eingangssignal wird auf 75 % verkleinert und projiziert. Der S4:3-Modus wird verwendet, wenn 4:3-Bilder auf eine 16:9-Projektionsfläche projiziert werden.

Das S1-Signal, das ein ID-Signal enthält, wird erkannt, und das Bild wird automatisch im richtigen Bildformat projiziert. (Nur bei S-VIDEO Signal verfügbar.)

HINWEIS:

• Wenn Sie ein Bild projizieren, dessen Bildkantenverhältnis nicht korrekt ist, wird das Bild gegebenenfalls verzerrt oder es werden Teile davon nicht angezeigt. Wählen Sie ein Bildkantenverhältnis aus, das der Absicht des Bilderstellers entspricht.
• Die Reihenfolge der ASPEKT-FUNKTION-Arten wird nicht nur von der Eingabeart bestimmt, sondern auch von den Eingabesignalen. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Wenn Sie ein urheberrechtlich geschütztes Bild mit der ASPEKT-FUNKTION-Funktion vergrößert oder verzerrt zu gewerblichen Zwecken in öffentlichem Raum wie z. B. in Hotels oder Restaurants projizieren, verletzen Sie gegebenenfalls das Urheberrecht des Urhebers.

AUFLÖSUNG

Wenn die Auflösung des Eingangssignals unter der Auflösung des Projektors liegt, wird das Signal mit der Auflösung des Projektors projiziert. Sie können die Option AUFLÖSUNG deaktivieren und das Eingangssignal mit der ursprünglichen, niedrigeren Auflösung projizieren. Nehmen Sie die gewünschte Einstellung mit den Tasten ◀▶ vor.

● EIN Aktiviert ● ● AUS Deaktiviert

HINWEIS:

• Es wird in der Regel empfohlen, diese Einstellung auf EIN zu belassen.
• Wenn die Option AUFLÖSUNG auf EIN gestellt wird, wird das Eingangssignal mit niedriger Auflösung unter Umständen in schlechterer Qualität projiziert.

Wenn AUFLÖSUNG auf AUS gestellt wird:

• Die Bildgröße wird unter Umständen verkleinert projiziert. Sie müssen gegebenenfalls ZOOM und FOKUS einstellen oder die Projektorposition ändern.
• DIGITAL ZOOM, TRAPEZ und INDEX-WINDOW stehen nicht zur Verfügung.

BILDSPERRE

Wenn das projizierte Bild Überlappungen aufweist, können Sie die Funktion BILDSPERRE zum Abgleich verwenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Deaktiviert ● EIN Aktiviert

HINWEIS:

- Diese Funktion ist nur bei manchen COMPUTER-Signalen verfügbar.

OPTIONEN-MENÜ

Fernbedienung

Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

EINGABEFÜHRUNG

Wenn Sie die Eingangsart ändern, wird oben rechts im Bild die Eingabeführung angezeigt. Es stehen folgende Anzeigearten zur Verfügung. Mit den Tasten

◀▶ schalten Sie durch die einzelnen Optionen.

Optionen Funktion

AUS Schaltet die Anleitung ab.
EINFACH	Stellt die Eingabemodus als Text dar. Der EINGABEFÜHRUNG erlischt nach fünf Sekunden ohne Eingabe.
AUSFÜHRLICH	Stellt die Eingabemodus graphisch dar. Der EINGABEFÜHRUNG erlischt nach zehn Sekunden ohne Eingabe.Wenn Sie einen COMPUTER-Anschluss ohne Signal anwählen, wird die Anschlusshilfe angezeigt. Siehe „Computeranschlusshilfe“ auf Seite 48.

EINSCHALT LOGO

Sie können das beim Start des Projektors angezeigte Logo ein- oder ausschalten. Wählen Sie die gewünschte

Option mit den Tasten ◀▶ aus. Nun wird für 30

Sekunden das EINSCHALT LOGO angezeigt.

● EIN Aktiviert ● ● AUS Deaktiviert ● BENUTZER Anzeige des Originaltexts

● Bearbeitung des Originaltexts

Wenn Sie die Option BENUTZER auswählen, können Sie sich die 2 Zeilen des Originaltexts mit bis zu 40 Zeichen in 1 Zeile anstelle des Logos anzeigen lassen.

1. Wählen Sie BENUTZER und drücken dann ENTER.
2. Wählen Sie die gewünschte Zeile aus, in der Text eingegeben oder bearbeitet werden soll, und drücken Sie ENTER.
3. Wählen Sie das gewünschte Zeichen mit

▲ ▼ ◀ ▶ aus und drücken Sie auf ENTER.

● ● Das ausgewählte Zeichen wird im Feld angezeigt. - Wählen Sie LÖSCHE, um das zuletzt eingegebene Zeichen zu löschen, und drücken Sie ENTER.

1. Wiederholen Sie Schritt 3, bis der Text zur Anzeige in einer Zeile eingegeben wurde.
2. Wählen Sie die Option JA und drücken Sie ENTER, um den eingegebenen Text in einem Feld einzustellen.

- Drücken Sie ▼ und bearbeiten Sie TEXT2 je nach Erfordernis; wiederholen Sie anschließend Schritt 3 - 5.

COMPUTER2 AUSWAHL

Sie können die Funktion des COMPUTER2 IN/1 OUT-Anschlusses umschalten.

● EINGANG COMPUTER2 IN ● ● AUSGANG COMPUTER1 OUT

FILTER STATUS

Sie können die verbleibende Betriebszeit des ARF (Automatischer Umwälzfilter) überprüfen. Die Farbe des Balkens zeigt den Zustand des ARF an.

● ● Gelb Der Filterstatus nähert sich dem Ende. ● ● Rot Der Filter muss ausgewechselt werden.

HINWEIS:

• Siehe „Austausch des ARF (Automatischer Umwälzfilter)“ auf Seite 42.
• Nach dem Austausch des ARF muss FILTER STATUS durch Drücken der ENTER-Taste für 3 Sekunden auf "0" zurückgestellt werden.

LAMPEN BETRIEBSZEIT

Sie können überprüfen, wie lang die Lampe verwendet wurde.

HINWEIS:

• Die LAMPEN BETRIEBSZEIT ist für die Bestimmung des Zeitpunkts wichtig, zu dem die Lampe ersetzt werden muss. Siehe „Austausch der Lampe“ auf Seite 43. - Beim Austausch der Lampeneinheit durch eine neue (ET-LAF100) wird die Einstellung auf "0" zurückgestellt.

ZEITSCHALTUHR (AUS)

POWER Sie können die Zeitschaltuhr so einstellen, dass sie den Projektor nach einer bestimmten Zeit automatisch ausschaltet, wenn kein Signal erkannt wird. Legen Sie den gewünschten Zeitraum (zwischen 15 und 60 Minuten in 5-Minuten-Intervallen) mit ◀▶ fest.

STROM DIREKT AN

Sie können den Startstatus des Projektors für den Fall umschalten, wenn das Netzkabel angeschlossen wird, während der HAUPTSCHALTER eingeschaltet ist, oder wenn der HAUPTSCHALTER eingeschaltet wird, während das Netzkabel angeschlossen ist. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Der Projektor schaltet sich im Bereitschaftsmodus oder im Projektionsmodus an.

● ● EIN Der Projektor schaltet sich im Projektionsmodus an.

HINWEIS:

- Wenn der Projektor im Projektionsmodus angeschaltet wird, können Sie das Drücken der POWER-Taste auslassen.

BEDIENTEIL

Sie können die Funktionen der Bedienteiltasten am Projektorgehäuse deaktivieren. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

- SPERREN Deaktiviert die Tasten am Bedienteil. Es wird ein Bestätigungsdialogfeld angezeigt.

- ENTSPERREN Aktiviert die Tasten am Bedienteil.

AUTOMATIK

Sie können die AUTOMATIK-Funktion deaktivieren, wenn ein COMPUTER-Signal erkannt wird.

● ● AUTO Wenn der Projektor ein COMPUTER-Signal erkennt, wird die Position des projizierten Bildes automatisch mit SIGNALSUCHE, DOT CLOCK und CLOCK PHASE angepasst.

● TASTE Nur wenn die Taste AUTOMATIK betätigt wird, wird die Position des projizierten Bildes mit DOT CLOCK und CLOCK PHASE angepasst. Siehe „Fernbedienung“ auf Seite 13.

HINWEIS:

- Es wird in der Regel empfohlen, diese Einstellung auf AUTO zu belassen.

SIGNALSUCHE

Sie können das automatische Signalerkennungssystem deaktivieren.

- EIN Erkennt das Eingangssignal, das an den Anschlüssen anliegt, und projiziert das Bild.

● ● AUS Deaktiviert.

HINWEIS:

• Die SIGNALSUCHE steht nicht zur Verfügung, wenn ein Eingangssignal projiziert wird. - Es wird in der Regel empfohlen, diese Einstellung auf EIN zu belassen.

INSTALLATION

Wählen Sie bei der Installation des Projektors anhand der Position des Projektors die Projektionsart aus. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen. Siehe „Projektionsarten“ auf Seite 17.

FRONT/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projizierung von vorn
FRONT/DECKE	Anbringung an der Decke, Projizierung von vorn
RÜCK/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden, Projizierung von hinten
RÜCK/DECKE	Anbringung an der Decke, Projizierung von hinten

HOCHLAND

Wenn Sie den Projektor in großen Höhenlagen verwenden, muss die Option HOCHLAND auf EIN gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Die Lüftergeschwindigkeit ist langsam. ● ● EIN Die Lüftergeschwindigkeit ist schnell.

HINWEIS:

• Zwischen 1 400 m und 2 700 m (4 593 - 8 858 ft) Meereshöhe muss die Einstellung auf HOCH stehen. • Die Lautstärke des Lüftergeräuschs hängt von der Einstellung HOCHLAND ab.

TESTBILD

Sie können die Bildschärfe mit sieben verschiedenen Testbildern einstellen. Siehe „Objektivverschiebung und -positionierung“ auf Seite 18.

1. Drücken Sie ENTER, um Testbild 1 anzuzeigen.
2. Wählen Sie mit ◀▶ das gewünschte Testbild aus.
3. Mit MENÜ oder ZURÜCK können Sie in das vorhergehende Menü zurückkehren. Wenn Sie diese Tasten wiederholt drücken, verlassen Sie den Menümodus.

ERWEITERTE EINSTELLUNG

Sie können verschiedene Optionen genauer einstellen.

- OSD ANORDNUNG

Sie können die Hintergrundfarbe des Menüs ändern. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

TYP1 Halbtransparent schwarz
TYP2 Blau
TYP3 Halbtransparent dunkelblau

SXGA ART

Sie können zwischen SXGA und der größeren Einstellung, SXGA+, umschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

BREITBILDMODUS

Sie können die Einstellung für den BREITBILDMODUS auf EIN/AUS setzen.

● EIN für BREITBILD-Signale ● ● AUS für alle anderen Signale

TAFEL

Sie können die Option TAFEL aus den Menüpunkten BILDAUSWAHL im Menü BILD ausblenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

• EIN

Zeigt die Option TAFEL in den Menüpunkten an.

• AUS

Zeigt die Option TAFEL in den Menüpunkten nicht an.

HINTERGRUND

Sie können auswählen, ob ein BLAUES oder ein SCHWARZES Bild angezeigt werden soll, wenn der Projektor untätig ist. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

LAUTSTÄRKE

Sie können die Lautstärke des integrierten Mono-Lautsprechers und des VARIABLE AUDIO OUT-Anschlusses einstellen.

Sie können den Ton so einstellen, dass er gleichmäßig auf dem linken und dem rechten externen Stereo-Lautsprecher ausgegeben wird, oder dass der linke bzw. der rechte Lautsprecher lauter ist.

• Links ist lauter ● ● ▶ Rechts ist lauter

● AUSLIEFERUNGSZUSTAND

Sie können alle vom Benutzer geänderten Einstellungen außer den Einstellungen NETZWERK, LAMPEN BETRIEBSZEIT und FILTER STATUS auf die werkseitigen Standardeinstellungen zurücksetzen.

1. Drücken Sie die Taste ENTER
2. Schalten Sie den Projektor durch Drücken der POWER-Taste aus.
3. Schalten Sie die HAUPTSCHALTER-Taste aus, um den Projektor zurückzustellen.
4. Nun wird der Bildschirm mit den minimal erforderlichen Einstellungen angezeigt.

- Siehe „Bildschirm für erforderliche Mindesteinstellungen“ auf Seite 12.

SICHERHEIT-Menü

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

● Einschalten des SICHERHEIT-Menüs

Jedes Mal, wenn Sie auf das SICHERHEIT-Menü zugreifen, müssen Sie das Passwort eingeben.

Wenn Sie auf das SICHERHEIT-Menü zugreifen, bevor Sie das Standardpasswort durch ein eigenes Passwort ersetzt haben, geben Sie folgendes Standardpasswort ein.

- Drücken Sie ▲ ▶ ▼ ◀ ▲ ▶ ▼ ◀ und dann ENTER.

● Nach der Passwortänderung

Wenn Sie auf das SICHERHEIT-Menü zugreifen, nachdem Sie das Standardpasswort im Menü PASSWORT ÄNDERN durch ein eigenes ersetzt haben, geben Sie dieses Passwort ein.

HINWEIS:

• Das werkseitig voreingestellte Standardpasswort ist so lange gültig, bis Sie es im Menü PASSWORT ÄNDERN ändern.
• Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.

PASSWORT EINGABE

Sie können das Sicherheitssystem aktivieren. In diesem Fall werden Sie aufgefordert, das Passwort einzugeben, wenn der Projektionsmodus aufgerufen wird. Alle Bedientasten außer der POWER-Taste sind deaktiviert, bis das richtige Passwort eingegeben wird.

● ● AUS Deaktiviert ● EIN Aktiviert

HINWEIS:

• Wenn Sie das Sicherheitssystem aktiviert haben, sollten Sie das Standardpasswort aus Sicherheitsgründen durch Ihr eigenes Passwort ersetzen.
• Das Sicherheitssystem ist standardmäßig und bei der Initialisierung auf AUS gestellt.

PASSWORT ÄNDERN

Sie können das Standardpasswort ändern.

1. Sie können eine Tastenfolge von bis zu acht Tasten mit den Tasten ▲ ▼ ◀ und ▶ eingeben.
2. Drücken Sie ENTER.
3. Drücken Sie genau die gleiche Tastenfolge, die Sie unter NEU als Passwort eingegeben haben, zur Bestätigung erneut.

- Wenn die eingegebene Tastenfolge nicht richtig ist, werden Sie aufgefordert, den Vorgang zu wiederholen.

1. Drücken Sie ENTER.

HINWEIS:

• Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.
• Ändern Sie Ihr Passwort regelmäßig.
• Verwenden Sie keine Passwörter, die einfach zu vermuten sind.

TEXTAUSGABE

Sie können einen eigenen Text, wie z. B. den Namen Ihres Unternehmens oder eine URL, eingeben, die während der Projektion unter dem Bild angezeigt wird.

● ● AUS Deaktiviert ● EIN Aktiviert

TEXTWECHSEL

Sie können einen eigenen Text von bis zu 22 Zeichen für die TEXTAUSGABE anzeigen.

1. Wählen Sie das gewünschte Zeichen mit

1. Drücken Sie ENTER.

● Das ausgewählte Zeichen wird im Feld TEXTWECHSEL angezeigt.

1. Wiederholen Sie diesen Vorgang, bis der Text vollständig eingegeben wurde.

- Wählen Sie LÖSCHE, um das zuletzt eingegebene Zeichen zu löschen, und drücken Sie ENTER.

1. Wählen Sie JA aus und drücken Sie ENTER, um den eingegebenen Text zu speichern.

- Wählen Sie NEIN oder drücken Sie die Tasten MENÜ/ZURÜCK, um zum vorhergehenden Menü zurückzukehren.

NETZWERK-Menü

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

• Das NETZWERK-Menü steht nur für PT-F200NTE zur Verfügung.
• Entnehmen Sie die PJ Link oder Netzwerkinformationen bitte der CD-ROM, die im Lieferumfang des Projektors enthalten ist.

Optionen im NETZWERK-Menü

Im NETZWERK-Menü stehen folgende Optionen zur Verfügung.

● KABEL-NETZWERK ● KABELLOSES NETZWERK ● NAMEN ÄNDERN ● ● PASSWORT EINGABE ● ● PASSWORT ÄNDERN ● ● NETZWERK STANDBY - WEB STEUERUNG ● ● LIVE MODE UNTERBRECHUNG - STATUS - INITIALISIERUNG

Die Anzeigen LAMP, TEMP und FILTER

Behebung der angezeigten Probleme

Wenn ein Problem am Projektor auftritt, wird dies von den Anzeigen LAMP, TEMP bzw. FILTER angezeigt. Gehen Sie zur Behebung des Problems wie folgt vor.

1. Überprüfen Sie den Status aller Anzeigen und des Projektors. Schalten Sie den Projektor dann ordnungsgemäß aus.
2. Stellen Sie die Ursache des Problems mit dem Status der Anzeigen LAMP, TEMP bzw. FILTER fest.
3. Folgen Sie den unten aufgeführten Anweisungen für die entsprechende Anzeige, um das Problem zu beheben.
4. Schalten Sie den Projektor wieder ordnungsgemäß ein und überzeugen Sie sich, dass die Anzeige das Problem nicht mehr meldet.

HINWEIS:

- Wenn kein Problem festgestellt werden kann oder das Problem auch weiterhin besteht, darf der Projektor nicht eingeschaltet werden. Wenden Sie sich stattdessen an einen autorisierten Kundendienst.

● LAMP-Anzeige

Anzeige	● Leuchtet ROT	● Blinkt ROT
Problem	Die LAMPEN BETRIEBSZEIT hat 4 800 Stunden erreicht.	Störung des Lampen-Schaltkreises, Fehlfunktion oder beschädigte Lampe
Ursache	Die Betriebszeit der Lampe ist bald vorbei, die Lampe muss ersetzt werden.	Der HAUPTSCHALTER wird wieder eingeschaltet, bevor die Lampe sich ausreichend abgekühlt hat.	Fehler im Lampen-Schaltkreis, anormale Funktion.	Die Lampe ist beschädigt.
Abhilfemaßnahme	Siehe „Austausch der Lampe“ auf Seite 43.	Lassen Sie die Anzeigelampe abkühlen und schalten Sie nach 90 Sekunden den HAUPTSCHALTER wieder ein.	Wenden Sie sich an einen autorisierten Kundendienst.	Siehe „Austausch der Lampe“ auf Seite 43.

- TEMP-Anzeige

Anzeige	● Leuchtet ROT während der Projizierung und eine Warnung wird angezeigt. ● Anzeige blinkt ROT und der POWER-Schalter ist ausgeschaltet
Problem	Die Temperatur im Projektor und/oder die Umgebungstemperatur ist ungewöhnlich hoch.
Ursache	Die Lüftungsöffnungen wurden abgedeckt.	Die Raumtemperatur ist zu hoch.	Der ARF ist stark verschmutzt, die Lüftung funktioniert nicht richtig.	Der Projektor wird in einer Höhe zwischen 1 400 m - 2 700 m (4 593 -8 858 Ft) betrieben.
Abhilfemaßnahme	Entfernen Sie die Objekte von den Lüftungsöffnungen oder räumen Sie das Umfeld des Projektors frei.	Montieren Sie den Projektor an einem Ort mit Temperaturregelung. Siehe Seite 50.	Ersetzen Sie den ARF ordnungsgemäß. Siehe Seite 42.	Schalten Sie den Projektor ein*1und stellen Sie die Option HOCHLAND auf EIN. Siehe Seite 37.

*1. Der Projektor wird in größeren Höhenlagen nur 2 Minuten mit der AUS-Einstellung betrieben.

- FILTER-Anzeige

Wenn die Anzeige FILTER GRÜN blinkt, funktioniert der ARF ordnungsgemäß.

Anzeige	● Leuchtet ROT	● Blinkt ROT	● Leuchtet ORANGE	● Leuchtet ORANGE
Problem	FILTER STATUS leuchtet rot.Siehe Seite 36.	Der Projektor erkennt den ARF nicht.	Der ARF kann nicht ordnungsgemäß verwendet werden.	FILTER STATUS leuchtet gelb. Siehe Seite 36..
Ursache	Der ARF ist abgenutzt.	Der ARF ist nicht montiert.	Ein Gegenstand oder eine Substanz blockiert den ARF-Betrieb.	Der ARF geht zu Ende und die Restlaufzeit beträgt noch ca. 240 Stunden.
Abhilfemaßnahme	Siehe „Austausch des ARF (Automatischer Umwälzfilter)“ auf Seite 42.	Setzen Sie den ARF ein.	Entfernen Sie den betreffenden Gegenstand oder die Substanz oder konsultieren Sie einen autorisierten Kundendienst.	Bereiten Sie den Austausch des ARF vor.

Pflege und Ersatzteile

Reinigung des Projektors

■ Vor der Reinigung des Projektors

• Schalten Sie den HAUPTSCHALTER ab und ziehen Sie das Netzkabel aus der Steckdose.
• Ziehen Sie alle Kabel vom Projektor ab.

- Reinigung der Außenoberfläche des Projektors

Wischen Sie Schmutz und Staub mit einem weichen Tuch ab.

• Wenn der Schmutz schwer zu entfernen ist, befeuchten Sie einen Lappen mit Wasser, wringen Sie den Lappen gut aus und wischen Sie den Projektor damit ab. Trocknen Sie den Projektor mit einem trockenen Tuch ab.
• Verwenden Sie auf keinen Fall Benzin, Verdünner, Lösungsmittel, Haushaltsreiniger oder chemisch behandelte Lappen. Bei Nichtbeachtung kann die Oberfläche des Projektors verändert oder beschädigt werden.
• Wenn Sie einen chemisch behandelten Lappen verwenden, beachten Sie die beigefügte Anleitung.

- Reinigung des Objektivs und der Glasvorderseite

Wischen Sie Schmutz und Staub mit einem fusselfreien Tuch ab.

- Auf dem Objektiv dürfen keine Verunreinigungen oder Staub zurückbleiben. Diese werden vergrößert und auf die Projektionsfläche projiziert.

Austausch des ARF (Automatischer Umwälzfilter)

● Vor dem Austausch des ARF

• Drücken Sie für mindestens 0,5 Sekunden die POWER-Taste oder drücken Sie sie zweimal, um den Projektor auszuschalten.
• Warten Sie, bis das Kühlgebläse stoppt und die POWER-Anzeige ROT leuchtet.
• Trennen Sie das Netzkabel von der Wandsteckdose ab.
• Legen Sie einen Kreuzschlitzschraubenzieher bereit.
• Kontaktieren Sie den autorisierten Kundendienst zum Erwerb einer Ersatz-ARF (ET-RFF100).

- Zeitpunkt des Austauschs des ARF

ARF ist ein Verschleißteil und beeinflusst die Lüftung. Die FILTER-Anzeige zeigt an, wenn der ARF ausgetauscht werden muss. Sie können die verbliebene Nutzungszeit des ARF im Menü FILTER STATUS überprüfen.

HINWEIS:

• Siehe „FILTER STATUS“ auf Seite 36 und "FILTER-Anzeige" auf Seite 41.
• Je nach dem Umfeld der Benutzung muss ein Austausch nach etwa höchstens 6 000 Stunden und mindestens 500 Stunden erfolgen.

- Austausch

1. Drehen Sie den Projektor um und legen Sie ihn vorsichtig auf ein weiches Tuch.
2. Lösen Sie die drei ARF-Abdeckung-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher und nehmen Sie die ARF-Abdeckung ab.
3. Lösen Sie die ARF-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher und lösen Sie die Halterung. Ziehen Sie den alten ARF zur Entnahme leicht nach oben.
4. Setzen Sie einen neuen ARF richtig herum in das Fach ein und drücken Sie ihn sanft nach unten, bis er einrastet. Ziehen Sie die ARF-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest an.
5. Setzen Sie die ARF-Abdeckung ein und ziehen Sie die ARF-Abdeckung-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest an.

HINWEIS:

• Wenn der ARF oder die ARF-Abdeckung falsch eingesetzt werden, lässt sich das Gerät nicht einschalten.
• Schalten Sie das Gerät nicht ein, wenn die ARF-Abdeckung abgenommen wurde.
• Reinigen Sie beim Austausch der ARF-Einheit falls erforderlich das Fach und/oder die Lüftungsöffnung.

ARF-Befestigungsschraube

- Zurücksetzen des FILTER STATUS

1. Schalten Sie den Projektor ein und lassen Sie sich die Option FILTER STATUS im OPTIONEN-Menü anzeigen. Drücken Sie für 3 Sekunden die ENTER-Taste, um sich den Bestätigungsbildschirm anzeigen zu lassen.
2. Drücken Sie ◀, um JA auszuwählen, und drücken Sie die ENTER-Taste, um die Option FILTER STATUS auf "0" zurückzustellen. Siehe „FILTER STATUS“ auf Seite 36.

Austausch der Lampe

● Vor dem Austausch der Lampe

• Schalten Sie den HAUPTSCHALTER ab und ziehen Sie das Netzkabel aus der Steckdose.
• Warten Sie mindestens 1 Stunde, um sicherzustellen, dass die Anzeigelampe und ihre Umgebung genügend abgekühlt sind.
• Legen Sie einen Kreuzschlitzschraubenzieher bereit.
• Kontaktieren Sie den autorisierten Kundendienst zum Erwerb einer Ersatz-Lampe (ET-LAF100).
• Wenn der Projektor an der Decke montiert wurde, führen Sie den Austausch nicht direkt unter dem Gerät durch und gehen Sie mit dem Gesicht nicht zu nah an den Projektor heran.

HINWEIS:

• Vor dem Austausch der Lampe muss die Lampe mindestens eine Stunde abkühlen, um das Verbrennungs-, Beschädigungs- und Gefahrenrisiko auszuschließen.
• Verwenden Sie keine Ersatzlampen, die nicht autorisiert sind.

- Zeitpunkt des Austauschs der Lampe

Die Lampe ist ein Verschleißteil. Während der Verwendung nimmt ihre Helligkeit ab. Die LAMP-Anzeige meldet die Notwendigkeit des Austauschs ab 4 800 Betriebsstunden. Bei 5 000 Betriebsstunden wird der Projektor abgeschaltet. Diese Zahlenwerte sind Orientierungswerte, die sich durch die Nutzungsbedingungen, die Eigenschaften der Lampe, Umgebungsbedingungen usw. ändern können. Sie können die Betriebszeit über die Option LAMPEN BETRIEBSZEIT im Menü OPTIONEN überprüfen.

Anzeige	Auf der Projektionsfläche	LAMP-Anzeige
Nach mehr als 4 800 Stunden	Oben links auf der Projektionsfläche wird 30 Sekunden lang „LAMPE ERSTEZEN“ angezeigt.	Leuchtet ROT.
Nach mehr als 5 000 Stunden	„LAMPE ERSTEZEN“ wird oben links im Bild angezeigt, bis Sie darauf reagieren. Drücken Sie eine beliebige Taste, um die Anzeige auszublenden.

HINWEIS:

• Die Stundenangaben (4 800 und 5 000 Stunden) sind Richtwerte, die auf bestimmten Betriebsbedingungen beruhen. Es handelt sich hierbei nicht um Garantiewerte.
• Weitere Informationen zur Lampe wie z. B. die garantierte Lebensdauer finden Sie in der Bedienungsanleitung der Lampe.

Austausch

●• Ausbau und Austausch der Lampe

1. Lösen Sie die zwei Lampenabdeckung-Befestigungsschrauben auf der Rückseite des Projektors, bis sie sich zwei drehen lassen, und nehmen Sie die Lampenabdeckung ab.

Lampe-Abdeckungsbefestigungsschrauben

1. Lösen Sie die zwei Lampen-Befestigungsschrauben mit einen Kreuzschlitzschraubendreher.
2. Fassen Sie die Lampe am Griff an und lösen Sie die Lampensperre.
3. Ziehen Sie die verbrauchte Lampe vorsichtig aus dem Projektor.

Lampen- Befestigung- schrauben

1. Setzen Sie die neue Lampe richtig herum ein.

1. Drücken Sie die Lampe hinein, bis sie einrastet, und überprüfen Sie, dass sie ordnungsgemäß sitzt.
2. Ziehen Sie die zwei Lampen-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest an.

1. Setzen Sie die Lampenabdeckung ein und ziehen Sie die zwei Lampenabdeckung-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest an.

- LAMPEN BETRIEBSZEIT wird automatisch auf „0“ zurückgestellt.

Sicherheitsmaßnahmen für Deckenhalterungen

Der Projektor und die Deckenhalterung sind sicher konstruiert. Aus Sicherheitsgründen muss das im Lieferumfang des Projektors enthaltene Sicherheitskabel montiert und an der Unterseite des Projektors angebracht werden, wenn der Projektor an der Decke installiert wird.

HINWEIS:

• Selbst innerhalb des Garantiezeitraums haftet der Hersteller nicht für Gefahren oder Schäden, die durch Umgebungsbedingungen oder Deckenhalterungen entstehen, die nicht von einem autorisierten Fachhändler erworben wurden.
• Verwenden Sie zur Montage einen Drehmomentschraubenschlüssel. Verwenden Sie keine elektrischen Schraubendreher oder Schlagschrauber. • Die Befestigung an der Decke muss von einem qualifizierten Fachmann durchgeführt werden.
• Ungenutzte Deckenhalterungen müssen sofort abgenommen werden.

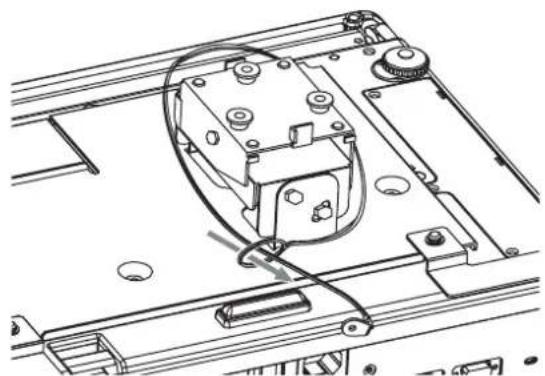

● Montage des Sicherheitskabels

1. Bringen Sie die Deckenhalterung nach der Montageanleitung an.
2. Legen Sie das Sicherheitskabel lose um die Deckenhalterung.

- Ziehen Sie das Kabel mit der Lasche durch die Öse am anderen Kabelende.

1. Schrauben Sie die Lasche an der Unterseite des Projektors mit der im Lieferumfang enthaltenen Schraube fest. ● Drehmoment: 1,25±0,2 N·m

* Oben aufgeführt ist ET-PKF100S.

Sollte ein Problem nicht zu beheben sein, wenden Sie sich an Ihren Händler.

Problem Ursache Siehe Seite
Das Gerät schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen.Der HAUPTSCHALTERist ausgeschaltet.An der Netzsteckdose liegt keine Spannung an.Die TEMPA-Anzeige leuchtet oder blinkt.Die LAMP-Anzeige leuchtet oder blinkt.Die Lampenabdeckung ist nicht richtig angebracht.Der Schutzschalter wurde ausgelöst.	222322414144-
Kein Bild.	Die Eingangsquelle für das Videosignal ist nicht richtig angeschlossen.Die Eingangssignaleinstellung ist falsch.Bei der EinstellungHELLIGKEITist die niedrigste Stufe eingestellt.Funktioniert die Signal-Eingangsquelle ordnungsgemäß?Die SHUTTER-Funktion wird verwendet.ARFwurde entfernt oder nicht ordnungsgemäß angeschlossen.	212632-2742
Unscharfes Bild.	Die Bildschärfe ist nicht richtig eingestellt.Der Projektor ist nicht im richtigen Abstand zur Projektionsfläche aufgestellt.Das Objektiv ist verschmutzt.Der Projektor ist zu stark gekippt.	24161118
Die Farben sind blass oder gräulich.	Die Einstellungen fürFARBEoderTINTsind falsch.Die am Projektor angeschlossene Eingangssignalquelle ist nicht richtig eingestellt.	3230
Der interne Lautsprecher gibt keine Geräusche aus.	Ist die Audio-Signalquelle ordnungsgemäß angeschlossen?An denVARIABLE AUDIO OUT-Anschluss wurde ein Kabel angeschlossen.Die Lautstärke wurde vollständig heruntergedreht.	201528
Die Bedientasten am Projektor funktionieren nicht.	Die OptionBEDIENTEILim MenüOPTIONENwurde deaktiviert.Wenn Sie dieFernbedienungverlieren, wenn dasBEDIENTEILdeaktiviert wurde, halten Sie dieMENÜ-Taste und dieENTER-Taste gleichzeitig zwei Sekunden lang gedrückt.	37
Die Fernbedienung funktioniert nicht.	Die Batterien sind erschöpft.Die Batterien wurden nicht richtig eingesetzt.Vor dem Empfänger für Fernbedienungssignale auf dem Projektor befindet sich ein Hindernis.Die Fernbedienung wird außerhalb ihrer Reichweite verwendet.Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann dieFernbedienungeventuell Funktionsstörungen aufweisen.DieLASER-Taste wurde deaktiviert.	-1325252526
Das Bild wird nicht richtig angezeigt.	Das Signalformat (TV-SYSTEM) wurde nicht richtig eingestellt.Der Videorecorder oder eine andere Signalquelle funktioniert nicht richtig.Es liegt ein Signal an, das mit dem Projektor nicht kompatibel ist.	33-46
Kein Bild vom Computer.	Das Kabel ist zu lang.Der externe Videoausgang für einen Laptop ist nicht richtig eingestellt.(Sie können möglicherweise den externen Ausgang durch die Tastenkombination [Fn] + [F3] oder [Fn] + [F10] ändern.Die Umschaltung kann jedoch je nach Computer verschieden sein; weitere Einzelheiten finden Sie im Handbuch zum Computer.)Die EinstellungCOMPUTER2 AUSWAHLim MenüOPTIONENist falsch.	-4836

Technische Informationen

Verzeichnis kompatibler Signale

Modus	Anzeige-auflösung (Punkte)*1	Abtastfrequenz		Dot clock-Frequenz (MHz)	Bild-qualität*2	Anschlüsse
		H (kHz) V (Hz)
NTSC/NTSC 4.43/PAL-MPAL60	720 × 480i 15,7	59,9 - A				VIDEO/S-VIDEO
PAL/PAL-N/SECAM 720 ×	576i 15,6 50,0 - A
480i 720 × 480i 15	7 59,9 13,5	A				KOMPONENTE/COMPUTER*3
576i 720 × 576i 15	6 50,0 13,5	A
480p	720 × 483	31,5 59,9	27,0	A
576p	720 × 576	31,3 50,0	27,0	A
1 080/60i	1 920 × 1 080i	33,8	60,0	74,3	A
1 080/50i	1 920 × 1 080i	28,1	50,0	74,3	A
720/60p*4	1 280 × 720	45,0 60,0	74,3	A
720/50p*4	1 280 × 720	37,5 50,0	74,3	A
VESA	640 × 400	31,5 70,1	25,2	A		COMPUTER
	640 × 400	37,9 85,1	31,5	A
VGA480	640 × 480	31,5 59,9	25,2	A
	640 × 480	35,0 66,7	30,2	A
	640 × 480	37,9 72,8	31,5	A
	640 × 480	37,5 75,0	31,5	A
	640 × 480	43,3 85,0	36,0	A
SVGA	800 × 600	35,2 56,3	36,0	A
	800 × 600	37,9 60,3	40,0	A
	800 × 600	48,1 72,2	50,0	A
	800 × 600	46,9 75,0	49,5	A
	800 × 600	53,7 85,1	56,3	A
MAC	832 × 624	49,7 74,6	57,3	A
XGA	1 024 × 768	39,6 50,1	51,9	AA
	1 024 × 768	48,4 60,0	65,0	AA
	1 024 × 768	56,5 70,1	75,0	AA
	1 024 × 768	60,0 75,0	78,8	AA
	1 024 × 768	68,7 85,0	94,5	AA
MXGA	1 152 × 864	64,0 71,2	94,2	A
	1 152 × 864	67,5 74,9	108,0	A
	1 152 × 864	76,7 85,0	121,5	B
MAC	1 152 × 870	68,7	75,1	100,0	A
MSXGA	1 280 × 960	60,0	60,0	108,0	A
SXGA	1 280 × 1 024	64,0	60,0	108,0	A
	1 280 × 1 024	80,0 75,0	135,0	B
	1 280 × 1 024	91,1 85,0	157,5	B
SXGA60+	1 400 × 1 050	64,0	60,0	108,0	A
	1 400 × 1 050	65,1 59,9	122,4	B
UXGA	1 600 × 1 200	75,0	60,0	162,0	B
WXGA768	1 280 × 768	39,6 49,9	65,3	A
	1 280 × 768	47,8 59,9	79,5	A
WXGA800	1 280 × 800	41,3 50,0	68,0	A
	1 280 × 800	49,1 60,2	69,1	A
	1 280 × 800	49,7 59,8	83,5	A
WXGA+	1 440 × 900	55,9	59,9	106,5	A
WSXGA+	1 680 × 1 050	65,3	60,0	146,3	B
WUXGA	1 920 × 1 200	74,6	59,9	193,3	B

*1. Ein „i“ nach der Auflösung steht für die Übertragung in Halbbildern. *2. Folgende Symbole werden zur Angabe der Bildqualität verwendet. AA Höchste Bildqualität ist möglich. A Die Signale werden vom Bildverarbeitungsschaltkreis vor der Projektion konvertiert. B Zur Vereinfachung der Projektion kann es zum Verlust von Daten kommen. *3. YP B P R Signale sind über den KOMPONENTE-Anschluss verfügbar, und RGBHV-Signale sind über die COMPUTER-Anschlüsse verfügbar. *4. 720/60p oder 720/50p COMPUTER-Signale werden als WIDE720/60 oder WIDE720/50 projiziert.

Serieller Anschluss

Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden.

- Anschluss

■ Stiftzuweisungen und Signalnamen

	Stift Nr. Signalname Inhalt
	1		NC
	2	TXD Übertragene Daten
	3	RXD Empfangene Daten
	4		NC
	5	GND Masse
	6		NC
	7	RTS	Interne Verbindung
	8	CTS
	9		NC

- Kommunikationseinstellungen

Signalebene	RS-232C	Zeichenlänge	8 Bit
Synchr.-Methode	Asynchron	Stoppbit	1 Bit
Baudrate	9 600 bps	X-Parameter	Keine
Parität	Keine	S-Parameter	Keine

Grundformat

Das Datenstreaming vom Computer beginnt mit STX, dann folgen Befehl und Parameter, am Abschluss steht ETX. Sie können die entsprechenden Parameter hinzufügen.

• Der Projektor kann erst 10 Sekunden nach Anschalten der Lampe Befehle empfangen. Warten Sie 10 Sekunden, bevor Sie den Befehl senden.
• Wenn Sie mehrere Befehle senden, überprüfen Sie, dass der Projektor eine Antwort gesendet hat, bevor Sie den nächsten Befehl senden.
• Bei Befehlen, bei denen keine Parameter übermittelt werden müssen, ist der Doppelpunkt (:) nicht erforderlich.
• Wenn vom Computer aus ein falscher Befehl gesendet wird, sendet der Projektor den Befehl „ER401“ an den Computer.

Kabeldaten

(Bei Anschluss an einen PC)

Steuerungsbefehle

Befehl Steuerungsinhalt Anmerkungen
PON Einschalten		Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert.● Der PON-Befehl wird während der Lampenkontrolle EIN ignoriert.Wenn während des Betriebs der Lampenkühlung nach dem Ausschalten der Lampe der PON-Befehl empfangen wird, wird die Lampe nicht sofort wieder eingeschaltet, um sie zu schützen.
POF Ausschalten
AVL Lautstärke		Parameter000 - 063 (einstellbarer Wert 0 - 63)
IIS EINGABE		Parameter:VID = VIDEOSVD = S-VIDEORG1 = COMPUTER1RG2 = COMPUTER2
		YUV = KOMPONENTE NWP = NETZWERK(nur bei PT-F200NTE)
Q$S	Abfrage des Lampenzustands	Callback0 = Bereitschaft2 = Lampe eingeschaltetEIN1 = EINLampeneinschaltsteuerung3 = AUSLampenausschaltsteuerung
OSH SHUTTER		Mit diesem Befehl kann das Bild kurzzeitig ausgeschaltet werden.Das Bild wird jedes Mal, wenn der Befehl gesendet wird, ein- oder ausgeschaltet.Senden Sie den Befehl nicht in kurzen Abständen hintereinander.

Computeranschlusshilfe

Die Signale, die über den COMPUTER1 OUT-Anschluss ausgegeben werden, können mit dem entsprechenden Computer-Tastenbefehl umgeschaltet werden. Die Tastenbefehle hängen vom Hersteller ab. Wenn Sie die Computeranschlüsse, an denen keine Signale anliegen, auswählen, während EINGABEFÜHRUNG auf AUSFÜHRLICH gesetzt ist, wird die Computeranschlusshilfe angezeigt.

Hersteller	Tastenbefehl	Hersteller	Tastenbefehl	Hersteller	Tastenbefehl
Panasonic NEC		TOSHIBA SHARP HP		IBM SONY	Fn + F7
				Apple	F7
FUJITSU		EPSON DELL		Sonstige	Fn + ☐/☐

HINWEIS:

• Die Computeranschlusshilfe wird nach 5 Minuten ausgeblendet. Weitere Informationen finden Sie in der Bedienungsanleitung des Computers.

REMOTE-Anschluss

Sie können den Projektor von Orten, die nicht mehr in der Reichweite der Fernbedienung liegen, mit dem REMOTE-Anschluss fernsteuern.

Stiftzuweisungen und Signalnamen

	Stift Nr. Signalname Inhalt
	1	GND Erdung
	2	POWER EINSCHALTEN
	3	INPUT SEL3 Auswahl von Eingangssignal 3
	4		NC
	5	INPUT SEL1 Auswahl von Eingangssignal 1
	6	INPUT SEL2 Auswahl von Eingangssignal 2
	7		Intern anschließen
	8
	9	ENABLE Über externen Kontakt steuern

LAMP umschalten

Stift Nr. Einstellungen
2 - 1	Kurzgeschlossen Offen
Bedienung Ein Aus

Umschalten der Eingangssignale

Stift Nr. Einstellungen
3 - 1	Offen	Offen	Kurzgeschlossen	Kurzgeschlossen	Kurzgeschlossen	Offen
5 - 1	Offen	Kurzgeschlossen	Offen	Offen	Kurzgeschlossen	Kurzgeschlossen
6 - 1	Offen	Offen	Kurzgeschlossen	Offen	Offen	Kurzgeschlossen
Eingangs-signal	COMPUTER1	COMPUTER2	KOMPONENTE	VIDEO	S-VIDEO	NETZWERK(nur PT-F200NTE)

HINWEIS:

• Wenn Stift ① und Stift ⑨ kurzgeschlossen werden, können die Tasten auf dem Bedienteil des Projektors sowie die Tasten POWER und EINGANGSWAHL auf der Fernbedienung nicht verwendet werden. Außerdem können auch die RS-232C-Befehle und die Netzwerkfunktionen, die diesen Funktionen entsprechen, nicht verwendet werden.
• Schließen Sie die Stifte ①, ②, ③, ⑤ und ⑥ nicht kurz, während Stift ⑨ „Offen“ ist. In diesem Fall würde der Projektor alle Signale von der Fernbedienung ablehnen.

Technische Angaben

Stromversorgung		AC 100 - 240 V 50 Hz/60 Hz
Stromverbrauch		330 WIm Bereitschaftsmodus (bei inaktiver Lüftung): 3,5 W
Stromaufnahme 3,9 A - 1,4 A
LCD-Panel	Panelgröße (diagonal)	Typ 0,7 (17,78 mm)
	Seitenverhältnis 4 : 3
	Anzeige 3 transparente	LCDs (RGB)
	System Aktivmatrix
	Auflösung	786 432 (1 024 × 768) × 3 LCDs
Objektiv		Manueller Zoom (2 ×)/Manuelle ScharfstellungF 1,7-2,6, f 21,6 mm-43,0 mm
Lampe UHM-Lampe (250 W)
Helligkeit*1		3 5 0 0 l m
Betriebsbedingungen		Temperatur 0 °C - 40 °C (32 °F - 104 °F)Wenn HOCHLAND (Seite 37) auf EIN gestellt wurde: 0 °C - 35 °C (32 °F - 95 °F)Luftfeuchtigkeit 20% - 80% (ohne Kondensation)
Abtastfrequenz*2(für RGB-Signal)	HorizontaleAbtastfrequenz	15 kHz - 91 kHz
	VertikaleAbtastfrequenz	50 Hz - 85 Hz
	Dot clock-Frequenz	Weniger als 110 MHz
KOMPONENTE (YPBPR)-Signale		525i (480i), 525p (480p), 625i (576i), 625p (576p), 750 (720)/60p, 750 (720)/50p, 1 125 (1 080)/60i, 1 125 (1 080)/50i
Farbsystem		7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)
Projektionsgröße		838,2 mm - 7 620 mm (33" - 300")
Projektionsabstand		1,2 m - 18,1 m (3'11" - 59'4")
Bildseitenverhältnis		4 : 3
Installation		FRONT/TISCH, FRONT/DECKE, RÜCK/TISCH, RÜCK/DECKE (Menüauswahlmethode)
Lautsprecher		1 Stück 4 cm (1 - 9/16")
Maximale Lautstärkeausgabe		3,0 W

*1. Die Messeinheiten, Messbedingungen und Darstellungsmethoden erfüllen die internationalen ISO 21118 Normen.

*2. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46 zu verfügbaren Signalen.

Anschlüsse	S-VIDEO IN	Eine Leitung, 4-polige Mini-DIN-BuchseY: 1,0 V [p-p], C: 0,286 V [p-p], 75 Ω
	VIDEO IN	Eine Leitung, Cinch-Buchse1,0 V [p-p], 75Ω
	KOMPONENT1 EIN	Eine Leitung, 15-pol. HD D-Sub (Buchse)R.G.B. 0,7 V [p-p], 75 ΩHDL hohe Impedanz, automatione Positiv-/ Negativkompatibilität
	COMPUTER2 IN/1 OUT	Eine Leitung, 15-pol. HD D-Sub (Buchse)Für Eingang und Ausgang über Menü auswählbar.R.G.B. 0,7 V [p-p], 75 ΩHDL hohe Impedanz, automatione Positiv-/ Negativkompatibilität
	COMPONENT IN	Y, PB/CB, PR/CRY 1,0 V [p-p] (einschließlich Synchronisation), 75 ΩPB/CB, (PR/CR) 0,7 V [p-p], 75 Ω
	AUDIO IN Eine Leitung, 0,5V [rms], RCA-Buchse × 2 (L - R)
	COMPUTER AUDIO IN	Doppelleitung, 0,5V [rms], M3-Buchse (Stereo-MINI)
	VARIABLE AUDIO OUT	Eine Leitung, 0,5V [rms], M3-Buchse (Stereo-MINI)Monitor-Ausgang/stereokompatibel0 V [rms] - 2,0 V [rms] (variabel)
	SERIAL Kompatibel mit D-Sub, 9-poligem RS-232C
	REMOTE D-Sub, 9-polig	Zur externen Steuerung
	NETZWERK (RJ-45)(nur PT-F200NTE)	Eine Leitung, für die Netzwerkverbindung10 Base-T/100Base-TX/1000Base-T
KABELLOSES NETZWERK(nurPT-F200NTE)	Kompatibel	IEEE802.11b/IEEE802.11g (Standardprotokoll für kabellose Netzwerke)
	Wireless-Kanal IEEE802.11b/IEEE802.11g: 1 - 13 Kanäle
	Abstand	30 m (98'5") Abhängig von der Anwendungsumgebung
Gehäuse Kunststoff (PC+ABS)
Abmessungen		Breite 432 mm (17")Höhe 124,5 mm (4 - 7/8")Tiefe 319 mm (12 - 17/32")
Gewicht		6.2 kg (13.7 lbs)
Zulassungen		EN60950-1, EN55022, EN61000-3-2, EN61000-3-3, EN55024
Fernbedienung	Stromversorgung	3 V Gleichspannung (Batterien AA × 2)
	Reichweite	Ca. 15 m (49'2") (direkt vor dem Fernbedienungsempfänger)
	Gewicht	117 g (4,2 ozs.) (einschließlich Batterien)
	Abmessungen	Breite 48 mm (1 - 7/8")Tiefe 163 mm (6 - 13/32")Höhe 24,5 mm (-15/16") (ohne hervorstehende Teile)
Optionen	Deckenhalterung	ET-PKF100H/ET-PKF100S

Größe der Projektionsfläche und Reichweite für das Bildformat 16:9

Projektionsgröße (16 : 9) Reichweite (L)
Diagonale der Projektionsfläche (SD)	Höhe der Projektionsfläche (SH)	Breite der Projektionsfläche (SW)	Mindestabstand (LW)	Höchstabstand (LT)
(0,84 m) 33"	0,41 m (1'4")	0,73 m (2'4")		2,1 m (6'10")
(1,02 m) 40"	0,50 m (1'7")	0,89 m (2'11")	1,3 m (4'3")	2,6 m (8'6")
(1,27 m) 50"	0,62 m (2')	1,11 m (3'7")	1,6 m (5'2")	3,2 m (10'5")
(1,52 m) 60"	0,75 m (2'5")	1,33 m (4'4")	1,9 m (6'2")	3,9 m (12'9")
(1,78 m) 70"	0,87 m (2'10")	1,55 m (5'1")	2,3 m (7'6")	4,6 m (15'1")
(2,03 m) 80"	1,00 m (3'3")	1,77 m (5'9")	2,6 m (8'6")	5,2 m (17')
(2,29 m) 90"	1,12 m (3'8")	1,99 m (6'6")	2,9 m (9'6")	5,9 m (19'4")
(2,54 m) 100"	1,25 m (4'1")	2,21 m (7'3")	3,3 m (10'9")	6,5 m (21'3")
(3,05 m) 120"	1,49 m (4'10")	2,66 m (8'8")	3,9 m (12'9")	7,9 m (25'11")
(3,81 m) 150"	1,87 m (6'1")	3,32 m (10'10")	4,9 m (16')	9.8 m (32'1")
(5,08 m) 200"	2,49 m (8'2")	4,43 m (14'6")	6,6 m (21'7")	13,1 m (42'11")
(6,35 m) 250"	3,11 m (10'2")	5,53 m (18'1")	8,3 m (27'2")	16,4 m (53'9")
(7,62 m) 300"	3,74 m (12'3")	6,64 m (21'9")	9,9 m (32'5")	19,7 m (64'7")

* Alle oben aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

Berechnung der Abmessungen der Projektionsfläche

Genauere Abmessungen der Projektionsfläche können Sie mit der Diagonale der Projektionsfläche berechnen.

SW (m) = SD (Zoll) × 0,0221 \ SH (m) = SD (Zoll) × 0,0125

LW (m) = 0,0332 × SD (Zoll) - 0,049 \ LT (m) = 0,066 × SD (Zoll) - 0,055

* Alle oben aufgeführten Ergebnisse sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

Abmessungen

Eingetragene Warenzeichen

● VGA und XGA sind Warenzeichen der International Business Machines Corporation. ● S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. - HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC. - Die Bildschirmanzeigen werden in der Schriftart Ricoh Bitmap angezeigt, die von Ricoh Company, Ltd., hergestellt und vertrieben wird.

Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.

Index

A

Abmessungen 53

AC IN (Stromeingang) 15

ALLE INITIALISIEREN 38

ALS (Umgebungsluminanzsensor) 14

Anschlüsse 20

ARF (Automatischer Umwälzfilter)

Austausch 42

Batteriefach 15

FILTER STATUS 36

FILTER-Anzeige 14

FILTER-Anzeigestatus 41

ASPEKT-FUNKTION 34

AUDIO BALANCE 38

AUDIO IN 15

AUFLÖSUNG 35

AUTOMATIK Fernbedienung 25

Menü 37

Taste der Fernbedienung 13

B

Batteriefach 13

Bedienkonsole 37

Berechnung 16:9 52

4:3 16

BILDAUSWAHL 32

BILD-Menü 32

BILDSCHÄRFE 32

BILDSPERRE 35

BREITBILDMODUS 38

C

CD-ROM Zubehör .... 11

CLOCK PHASE 34

COMPONENT IN 15

COMPUTER Anschlusshilfe 48

Fernbedienung 26

Taste der Fernbedienung 13

COMPUTER AUDIO IN 15

COMPUTER1 IN 15

COMPUTER2 AUSWAHL 36

COMPUTER2 IN/1 OUT 15

COMPUTER-SUCHE 13

D

DAYLIGHT VIEW 32

DIGITAL ZOOM Fernbedienung 28

Taste der Fernbedienung 13

Direktes Ausschalten 22

DOT CLOCK 34

E

EINGABEFÜHRUNG 36

EINSCHALT LOGO 36

ENTER Taste auf der Bedienkonsole ....14 Taste der Fernbedienung ....13

ERWEITERTE EINSTELLUNG

BILD-Menü 33

OPTIONEN-MENÜ 38

F

FARBE 32

Fehlerbehebung 45

Fernbedienung Anzeige 13

Signalempfänger 14

Signalsender 13

Zubehör 11

FILTER STATUS 36

G

Größe der Projektionsfläche 16:9 ....52 4:3 ....16

H

Handschlaufe 13

Hebel Objektivverschiebungshebel .... 14

Scharfstellhebel 14

Zoom-Hebel 14

HELLIGKEIT 32

HINTERGRUNDFARBE 38

HOCHLAND 37

|

INDEX-FENSTER Fernbedienung ....27 Taste der Fernbedienung ....13

INPUT SELECT Auswahl ....24, 26 Taste auf der Bedienkonsole ....14 Taste der Fernbedienung ....13

INSTALLATION Menü ....37 Projektionsarten ....17

K

KONTRAST 32

L

LAMPE Anzeige .... 14 Austausch .... 43 Betriebsstatus .... 41 LAMPEN BETRIEBSZEIT .... 36 Lampenfach .... 15

LAN 15

LASER Fernbedienung ....26 Taste der Fernbedienung ....13

Lautsprecher 14

LAUTSTÄRKE .... 38 Fernbedienung .... 28 Taste der Fernbedienung .... 13

Lüftungsausgang 15 Lüftungseingang 14

M

MENÜ Hauptmenü ....30 Navigation ....29

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 13

N

Navigationstasten Taste auf der Bedienkonsole 14

Taste der Fernbedienung 13

Netzkabel Anschluss 22 Zubehör 11

NETZWERK Fernbedienung .... 26 Taste der Fernbedienung .... 13

0

Objektivverschiebungshebel 14, 18, 24

OPTIONEN-MENÜ 36

OSD ANORDNUNG 38

P

PASSWORT ÄNDERN 39

PASSWORT EINGABE 39

POSITION 34

POSITION-MENÜ 34

POWER Anzeige 14

Bedienkonsole 14

Betriebsstatus 22

Taste der Fernbedienung 13

Projektionsobjektiv 14

Projektionswinkel 17

R

RAUSCHUNTERDRÜCKUNG 33

Reichweite 16:9 .... 52 4:3 .... 16

Reinigung 42

REMOTE 15

LAMP umschalten 49

Stiftzuweisungen 49

Umschalten der Eingangssignale 49

s

Scharfstellhebel 14, 24

Security 11

SEITE 13

SERIAL 15

Anschluss 47

Grundformat 47

Kabeldaten 48

Kommunikationseinstellungen 47

Steuerungsbefehle 48

Stiftzuweisungen 47

SHUTTER

Fernbedienung 27

Taste der Fernbedienung 13

SICHERHEIT-Menü 39

Sicherheitskabel Sicherheitsmaßnahmen 44

Zubehör 11

Sicherheitsschloss 15

SIGNALSUCHE 37

SPRACHE 30

STAND MODUS ....33

STANDARD Fernbedienung ....27 Taste der Fernbedienung ....13

STANDBILD Fernbedienung ....27 Taste der Fernbedienung ....13

STROM DIREKT AN Funktion ....22 Menü ....37

S-VIDEO IN 15

SXGA-ART 38

T

TAFEL 38

Technische Angaben 50

Technische Informationen 46

TEMP Anzeige ....14 Betriebsstatus ....41

TESTBILD 38

TEXTAUSGABE 39

TEXTWECHSEL 39

TINT 32

TRAPEZ 34

TV-SYSTEM 33

U

Untermenü 30

V

VARIABLE AUDIO OUT 15

VIDEO Fernbedienung ....26 Taste der Fernbedienung ....13

VIDEO IN 15

Vorderfußanpassung 15, 17, 24

Vorderseitenabdeckung 14

W

WEISSABGLEICH 33

Z

ZEITSCHALTUHR (AUS) 37

Zoom-Hebel 14,24

Zubehör 11

ZURÜCK Taste auf der Bedienkonsole ....14 Taste der Fernbedienung ....13
