Produkttyp	Videoprojektor
Marke	Panasonic
Modell	PT-LB51E
Abmessungen (B x T x H)	ca. 297 x 210 x 79 mm
Gewicht	ca. 2,5 kg
Helligkeit	2000 ANSI-Lumen
Auflösung	XGA (1024 x 768)
Kontrastverhältnis	500:1
Lampentyp	UHM, 200 W
Lampenlebensdauer	bis zu 3000 Stunden (Normalmodus)
Stromverbrauch	240 W (max.)
Anschlüsse	RGB (D-Sub 15-polig), Composite Video, S-Video, USB, Audio-Eingang
Projektionsverhältnis	1,9 – 2,2:1
Zoom	Manuell, 1,2-fach
Fokus	Manuell
Stromversorgung	AC 100–240 V, 50/60 Hz
Betriebstemperatur	0 °C bis 40 °C
Reinigung	Luftfilter regelmäßig reinigen, Gehäuse mit trockenem Tuch abwischen
Wartung	Lampe und Filter regelmäßig austauschen
Sicherheit	Kensington-Schloss kompatibel, Überhitzungsschutz
Ersatzteile	Ersatzlampe, Filter erhältlich
Garantie	2 Jahre (je nach Region)

Häufig gestellte Fragen - PT-LB51E PANASONIC

Wie schließe ich den Projektor an einen Computer an?

Was bedeutet die Kontrollleuchte ‘LAMP’?

Wie reinige ich den Luftfilter?

Wie stelle ich die Bildschärfe ein?

Kann ich ein externes Gerät über USB anschließen?

Wie wechsle ich die Lampe?

Was tun, wenn kein Bild angezeigt wird?

Kann ich den Projektor an der Decke montieren?

Wie schalte ich den Projektor aus?

Welche Einstellungen kann ich über das Menü vornehmen?

BEDIENUNGSANLEITUNG PT-LB51E PANASONIC

Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf.

TQBJ0229-2

Wichtige Hinweise zur Sicherheit

Lieber Panasonic-Kunde:

In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Projektors. Wir hoffen, dass sie dazu beitragen werden, dass Sie Ihr neues Produkt bestmöglich nutzen können, und dass Sie mit Ihrem Panasonic-LCD-Projektor zufrieden sein werden. Die Seriennummer dieses Produkts finden Sie auf der Unterseite des Geräts.

Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf.

WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden.

Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779.

WARNUNG:

1. Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät für längere Zeit nicht verwendet wird.
2. Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Innern befinden sich keine zu wartenden Teile. Wartungs- und Reparaturarbeiten dürfen nur durch einen qualifizierten Fachmann ausgeführt werden.
3. Der Erdungskontakt des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet. Als Sicherheitsvorkehrung lässt sich der Stecker nur an einer geerdeten Netzsteckdose anschließen. Wenden Sie sich an einen Elektriker, falls sich der Netzstecker nicht an der Steckdose anschließen lässt. Die Steckererdung darf nicht außer Funktion gesetzt werden.

VORSICHT: Befolgen Sie die beiliegende Installationsanleitung, um die Einhaltung der Sicherheitsstandards zu gewährleisten. Dazu gehört auch die Verwendung des im Lieferumfang enthaltenen Stromkabels und der abgeschirmten Schnittstellenkabel, wenn ein Computer oder ein anderes Peripheriegerät angeschlossen werden. Wenn Sie einen seriellen Anschluss verwenden, um einen PC zur externen Steuerung des Projektors anzuschließen, müssen Sie ein im Handel erhältliches serielles RS-232C-Schnittstellenkabel mit Ferritkern verwenden. Durch nicht autorisierte Änderungen und Modifikationen dieses Gerätes kann die Berechtigung für den Betrieb entzogen werden.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder der zugehörigen Dokumentation bedeutet, dass elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden müssen.

Bringen Sie bitte diese Produkte für den richtigen Umgang, die Rohstoffrückgewinnung und für das Recycling zu den kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. In manchen Ländern können Sie diese Produkte beim Kauf eines ähnlichen neuen Geräts auch vom Händler entsorgen lassen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Entsorgung ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. zu Wertstoffhöfen erhalten Sie bei Ihrer Gemeindeverwaltung.

Die unsachgemäße Entsorgung kann in bestimmten Ländern mit Geldbußen belegt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische oder elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur innerhalb der Europäischen Union.

Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich an die Kommunalverwaltung oder Ihren Händler und fragen Sie nach der richtigen Entsorgung.

Konformitätserklärung

CE Ⓘ

Konformitätserklärung (KE)

Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der EU-Richtlinie 1999/5/EG.

Kunden können eine Kopie der Original-KE für dieses Produkt von unserem KE-Server herunterladen: http://www.doc.panasonic.de

Kontaktadresse in der EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany

Dieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen.

Österreich, Belgien, Bulgarien, Tschechische Republik, Zypern, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Island, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowenien, Slowakei, Spanien, Schweden, Schweiz und Großbritannien

CE ①

1. Aufstellung des Projektors

Siehe „Aufstellung“ auf Seite 16.

2. Anschluss an andere Geräte

Siehe „Anschlüsse“ auf Seite 18.

3. Inbetriebnahme der Fernbedienung

Siehe „Fernbedienung“ auf Seite 12.

4. Beginn der Projektion

Siehe „Ein- und Ausschalten des Projektors“ auf Seite 20.

5. Bildanpassung

Siehe „Projektion eines Bildes“ auf Seite 24.

Wichtige Hinweise

Wichtige Hinweise zur Sicherheit...... 2

Konformitätserklärung 4

Hinweise für die Sicherheit 8

WARNUNG 8

VORSICHT....9

Vorsichtshinweise für den Transport....10

Vorsichtshinweise für die Aufstellung....10

Hinweise für den Betrieb....11

Zubehör....11

Vorbereitung

Anordnung und Funktion der Bedienelemente .... 12

Fernbedienung....12

Projektorgehäuse....14

Erste Schritte

Aufstellung.... 16

Größe der Projektionsfläche und Reichweite....16

Projektionsarten 17

Vordere Einstellfüße und Projektionswinkel......17

Anschlüsse 18

Vor dem Anschluss an den Projektor....18

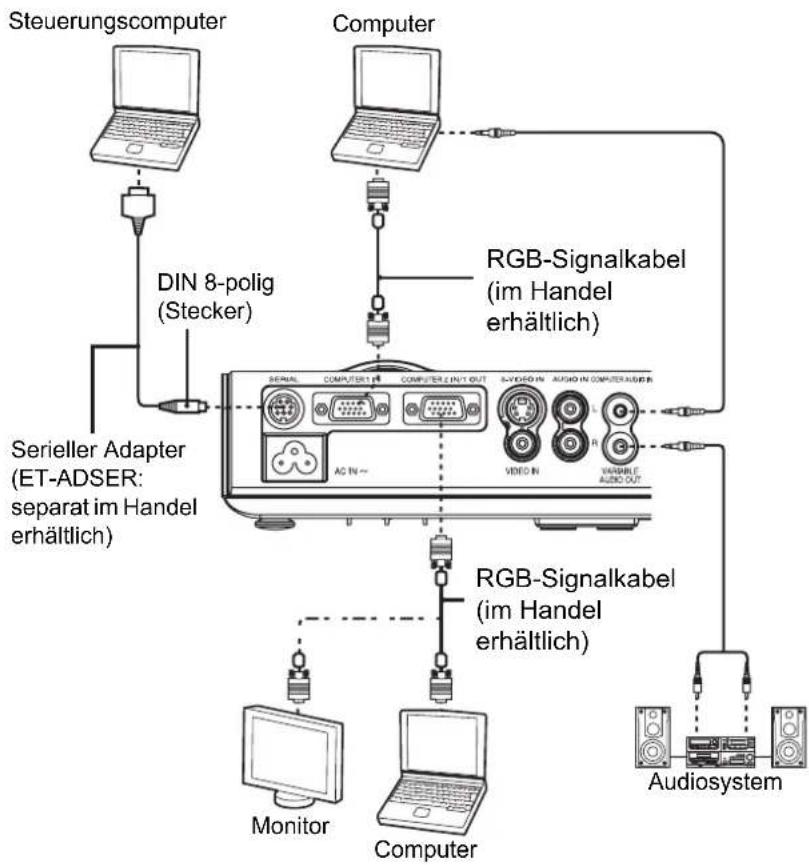

Anschluss an Computer 18

Anschluss an AV-Geräte....19

Grundlagen der Bedienung

Ein- und Ausschalten des Projektors.... 20

Netzkabel 20

BETRIEBSSTATUS-Anzeige 21

Einschalten des Projektors....22

Ausschalten des Projektors....23

Projektion eines Bildes.... 24

Wahl des Eingangssignals 24

Positionieren des Bildes....24

Bedienung der Fernbedienung 25

Reichweite....25

Automatische Einrichtung der Bildposition 25

Umschalten des Eingangssignals 26

Standbild 27

Projektion vorübergehend anhalten 27

Wiederherstellung der fabrikseitig festgelegten

Standardeinstellungen 27

Projektion eines Bildes im DOPPELBILD-Modus .....27

Vergrößerung eines Bildbereichs....28

Einstellung der Lautstärke der Lautsprecher ....28

Einstellungen

Menünavigation....29

Navigation durch das MENÜ.... 29

Hauptmenü und Untermenüs.... 30

BILD-MENÜ 32

BILDAUSWAHL 32

KONTRAST 32

HELLIGKEIT 32

FARBE 32

TINT 32

BILDSCHÄRFE 32

FARBTON 32

DAYLIGHT VIEW 32

AI 32

ERWEITERTE EINSTELLUNG 33

POSITION-Menü 34

EINGABEFÜHRUNG 36

EINSCHALT LOGO 36

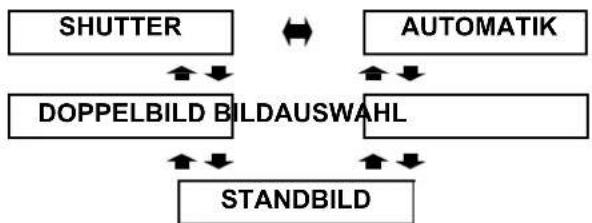

FUNKTIONSTASTEN MENÜ 36

COMPUTER2 AUSWAHL 36

LAMPENLEISTUNG 36

LAMPEN BETRIEBSZEIT.... 37

ZEITSCHALTUHR (AUS) 37

ERWEITERTE EINSTELLUNG 38

SICHERHEIT-Menü.... 39

PASSWORT EINGABE 39

PASSWORT ÄNDERN 39

TEXTAUSGABE 39

TEXTWECHSEL.... 39

WIRELESS-Menü (nur für den PT-LB51NTE)......40

Optionen im WIRELESS-Menü...... 40

Wartung

Bei leuchtender TEMP- und LAMP-Anzeige .....41

Behebung der angezeigten Probleme 41

Pflege und Ersatzteile....42

Reinigung des Projektors.... 42

Austausch des Luftfilters.... 42

Austausch der Lampe.... 43

Fehlerbehebung 45

Anhang

Technische Informationen.... 46

Verzeichnis kompatibler Signale 46

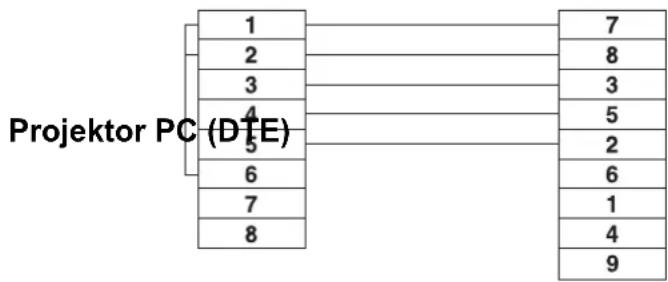

Serieller Anschluss 47

Computeranschlusshilfe 49

Technische Angaben.... 50

Abmessungen.... 53

Eingetragene Warenzeichen 53

Index....54

Hinweise für die Sicherheit

WARNUNG

Falls Rauch, ungewöhnliche Gerüche oder Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden.

• Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst.
• Versuchen Sie aus Sicherheitsgründen niemals selbst, den Projektor zu reparieren.

Der Aufstellungsort muss eine ausreichende Tragfähigkeit für den Projektor aufweisen.

- Bei ungenügender Tragfähigkeit kann der Projektor herunterfallen und beschädigt werden. Dabei besteht eine hohe Verletzungsgefahr.

Installationen wie das Aufhängen an einer Decke müssen von einem qualifizierten Fachmann durchgeführt werden.

• Bei fehlerhafter Installation besteht Verletzungsgefahr und die Gefahr eines elektrischen Schlages.
• Verwenden Sie keine andere Deckenhalterung als eine von Panasonic autorisierte Halterung.

Falls Fremdkörper oder Wasser in den Projektor gelangt sind, der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist, muss der Netzstecker aus der Steckdose gezogen werden.

• Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.

Die Steckdose darf nicht überlastet werden.

- Bei Überlastung der Netzsteckdose, wenn z.B. zu viele Netzadapter angeschlossen sind, besteht Überhitzungsgefahr, die zu einem Brandausbruch führen kann.

Versuchen Sie nicht, den Projektor baulich zu verändern oder zu demontieren.

● Die im Inneren vorhandene Hochspannung kann elektrische Schläge verursachen. - Für Einstellungs- und Reparaturarbeiten müssen Sie sich an einen autorisierten Kundendienst wenden.

Das Netzkabel sauber halten, es darf nicht mit Staub bedeckt sein.

- Bei einer Staubansammlung kann die Isolation durch Luftfeuchtigkeit beschädigt werden, so dass die Gefahr eines Feuerausbruchs vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose und wischen Sie das Kabel mit einem trockenen Tuch sauber.

- Falls Sie den Projektor für längere Zeit nicht verwenden, ziehen Sie die Netzstecker aus der Steckdose.

Den Netzstecker nicht mit nassen Händen anfassen.

- Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.

Den Netzstecker vollständig in die Steckdose einstecken.

• Bei unvollständigem Einstecken des Netzsteckers in die Steckdose kann sich Wärme entwickeln, was zu Überhitzung oder einem elektrischen Schlag führen kann.
• Verwenden Sie keine beschädigten Stecker oder lockeren Steckdosen.

Den Projektor nicht auf instabile Flächen aufstellen.

- Bei der Aufstellung auf einer instabilen oder geneigten Fläche kann der Projektor herunterfallen oder umkippen, so dass eine hohe Verletzungsgefahr besteht und der Projektor beschädigt werden kann.

Der Projektor darf nicht nass werden.

- Es besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Das Netzkabel und der Netzstecker dürfen nicht beschädigt werden.

• Das Netzkabel darf nicht abgeändert, mit schweren Gegenständen belastet, erhitzt, verdreht, stark gebogen, gezogen oder gebündelt werden.
• Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr von Kurzschlüssen, eines Feuerausbruchs oder eines elektrischen Schlages.
• Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden.

Stellen Sie den Projektor nicht auf eine weiche Unterlage, wie Teppiche oder Schaumgummimatten.

- Dadurch kann sich der Projektor überhitzen, was zu Verbrennungen oder einem Brand führen kann; der Projektor kann zudem beschädigt werden.

Keine Behälter mit Flüssigkeiten auf den Projektor stellen.

• Bei Eindringen von Wasser besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.
• Wenden Sie sich an einen autorisierten Kundendienst, falls Wasser in den Projektor eingedrungen ist.

Keine Fremdkörper in den Projektor stecken.

- Stecken Sie keine metallenen oder brennbaren Gegenstände in den Projektor und lassen Sie sie nicht in den Projektor fallen, weil dabei eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages besteht.

Die Batterieklemmen dürfen nicht mit metallenen Gegenständen, wie Halsketten oder Haarnadeln in Berührung kommen.

• Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen.
• Bewahren Sie Batterien in einem Plastikbeutel auf und halten Sie sie von metallenen Gegenständen fern.

Berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit einer Batterie.

• Falls Ihre Haut in Kontakt mit der Flüssigkeit kommt, könnten Sie sich Hautverletzungen zuziehen. Waschen Sie evtl. auf die Haut gelangte Flüssigkeit sofort mit reichlich Wasser ab und konsultieren Sie einen Arzt.
• Falls ausgelaufene Batterieflüssigkeit in Ihre Augen gelangt sein sollte, könnte dies zur Beeinträchtigung des Sehvermögens oder zum Erblinden führen. Reiben Sie die Augen in einem solchen Fall niemals, waschen Sie sie vielmehr mit reichlich Wasser und konsultieren Sie einen Arzt.

Während eines Gewitters darf der Projektor oder das Kabel nicht berührt werden.

- Es kann ein elektrischer Schlag ausgelöst werden.

Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden.

- Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden.

Halten Sie bei eingeschalteter Projektion keine Körperteile in den Lichtstrahl.

- Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Körperteile direkt in diesen Lichtstrahl gehalten werden, können Hautschäden auftreten.

Bei eingeschaltetem Projektor nicht in das Objektiv schauen.

• Vom Projektionsobjektiv wird starkes Licht abgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.
• Seien Sie besonders vorsichtig, dass keine kleinen Kinder in das Objektiv schauen. Schalten Sie außerdem den Projektor aus und ziehen Sie den Netzstecker ab, wenn Sie nicht anwesend sind.

Halten Sie die Hände oder andere Gegenstände nicht in die Nähe der Luftauslassöffnung.

- An der Luftauslassöffnung tritt heiße Luft aus. Halten Sie die Hände, das Gesicht oder andere wärmeempfindliche Gegenstände nicht in die Nähe der Luftauslassöffnung. Halten Sie einen Abstand von mindestens 15 cm (6") ein, weil sonst Verbrennungen und Beschädigungen auftreten können.

Der Austausch der Lampe sollte von einem qualifizierten Techniker vorgenommen werden.

● Die Lampe steht unter hohem Druck. Bei falscher Handhabung kann die Lampe explodieren. - Die Lampeneinheit kann beim Anstoßen an andere Gegenstände oder Fallenlassen leicht beschädigt werden, was zu Verletzungen und Betriebsstörungen führen kann.

Vor dem Ersetzen der Lampe muss sie für mindestens eine Stunde abkühlen.

- Die Lampenabdeckung kann sehr heiß werden, so dass Sie sich Verbrennungen zuziehen können.

Für das Ersetzen der Lampe muss der Netzstecker aus der Steckdose gezogen werden.

- Es kann ein elektrischer Schlag oder eine Explosion ausgelöst werden.

Erlauben Sie kleinen Kindern und Tieren nicht, die Fernbedienung zu berühren.

- Bewahren Sie die Fernbedienung nach der Verwendung außer Reichweite von kleinen Kindern und Tieren auf.

Stellen Sie den Projektor niemals im Freien auf.

- Der Projektor ist ausschließlich für die Verwendung in geschlossenen Räumen vorgesehen.

Entsorgen Sie unnötige Netzkabel sowie Abdeckungs- und Verpackungsmaterialien entsprechend geltender Vorschriften, nachdem Sie das Gerät entsorgt haben.

VORSICHT

Die Luftein- und -auslassöffnungen dürfen nicht abgedeckt werden.

• Bei abgedeckten Entlüftungsöffnungen kann sich der Projektor überhitzen, was zu einem Feuerausbruch oder zu anderen Beschädigungen führen kann.
• Stellen Sie den Projektor nicht unter engen und schlecht belüfteten Verhältnissen wie in einem Schrank oder einem Bücherregal auf.
• Stellen Sie den Projektor nicht auf einem Tuch oder Papier auf, weil solche Unterlagen von der Ansaugöffnung angesaugt werden können.

Stellen Sie den Projektor nicht an feuchten oder staubigen Orten oder an Orten auf, an denen der Projektor mit öligem Rauch oder Dampf in Kontakt kommen kann.

- Die Verwendung des Projektors in einer derartigen Umgebung kann zu Bränden, Stromschlägen oder zur Zersetzung der Kunststoffbauteile führen. Die Zersetzung der Kunststoffbauteile kann dazu führen, dass ein ggf. an der Decke angebrachter Projektor herunterfallen kann.

Stellen Sie den Projektor in keiner Umgebung mit hoher Temperatur auf, wie beispielsweise in der Nähe eines Heizgeräts oder in direktem Sonnenlicht.

- Anderenfalls könnte es zu einem Brand, einer Fehlfunktion oder einer Beschädigung des Plastikgehäuses kommen.

Zum Lösen des Netzsteckers den Stecker festhalten, nicht am Kabel ziehen.

- Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, von Kurzschlüssen oder eines elektrischen Schlages besteht.

Vor dem Wechseln des Standortes müssen sämtliche Kabel aus der Steckdose gezogen werden.

- Bei einem Wechsel des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden und es besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages.

Keine schweren Gegenstände auf den Projektor stellen.

- Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt werden und Verletzungen verursachen kann.

Batterien dürfen nicht kurzgeschlossen, erhitzt oder zerlegt werden und nicht in Wasser oder Feuer geworfen werden.

- Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen und Verbrennungen und andere Verletzungen verursachen.

Beim Einsetzen der Batterien müssen die Polaritäten beachtet werden.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen; außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Nur die vorgeschriebenen Batterien verwenden.

- Falls falsche Batterien verwendet oder die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und ein Brand oder Verletzungen verursachen, außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Nicht alte und neue Batterien miteinander verwenden.

- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und einen Brand oder Verletzungen verursachen; außerdem können das Batteriefach und die angrenzenden Teile verschmutzt werden.

Entnehmen Sie erschöpfte Batterien sofort aus der Fernbedienung.

- Falls Sie erschöpfte Batterien über einen längeren Zeitraum in der Fernbedienung belassen, könnte es zu einem Auslaufen der Batterieflüssigkeit kommen; zudem könnte die Innentemperatur ungewöhnlich stark ansteigen oder eine Explosion verursacht werden.

Ziehen Sie den Stecker aus der Steckdose und nehmen Sie die Batterien aus der Fernbedienung, wenn der Projektor längere Zeit nicht verwendet wird.

• Falls sich auf dem Netzstecker Staub befindet, kann die Isolation durch die auftretende Feuchtigkeit beschädigt und ein Brand verursacht werden.
• Wenn die Batterien in der Fernbedienung lange Zeit ungenutzt belassen werden, kann die Isolation beschädigt werden und die Batterien können auslaufen oder explodieren, was zu Bränden führen kann.

Stützen Sie sich nicht auf den Projektor.

• Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Verletzungen zuziehen.
• Seien Sie besonders vorsichtig, dass keine kleinen Kinder auf dem Projektor stehen oder sitzen.

Vor dem Reinigen den Netzstecker aus der Steckdose ziehen.

- Falls das Netzkabel angeschlossen bleibt, kann ein elektrischer Schlag ausgelöst werden.

Lüften Sie den Raum sofort, wenn die Lampe beschädigt wird. Berühren Sie die Scherben nicht, nähern Sie sich ihnen auch nicht mit dem Gesicht.

• Bei Nichtbeachtung ist es möglich, dass der Benutzer das Gas aufnimmt, das beim Bruch der Lampe freigesetzt wurde und das fast genau so viel Quecksilber enthält wie Leuchtstofflampen. Die Scherben können zu Verletzungen führen.
• Wenn Sie glauben, dass Sie das Gas aufgenommen haben oder dass es in Mund oder Augen gelangt ist, suchen Sie sofort einen Arzt auf.
• Konsultieren Sie Ihren Händler bezüglich des Austauschs der Lampe und überprüfen Sie das Innere des Projektors.

Den Projektor innen jährlich von einem autorisierten Kundendienst reinigen lassen.

• Bei der Ansammlung von Staub erhöht sich die Gefahr eines Feuerausbruchs und von Betriebsstörungen.
• Lassen Sie den Projektor vor Anbruch der feuchten Jahreszeit von einem autorisierten Kundendienst reinigen. Der autorisierte Kundendienst kann Ihnen gegebenenfalls einen Kostenvoranschlag unterbreiten.

Wir sind bemüht, die Umwelt sauber und schadstofffrei zu halten. Darum bitten wir Sie, das nicht mehr zu reparierende Gerät zu Ihrem Händler oder einer Recyclingsammelstelle zu bringen.

Vorsichtshinweise für den Transport

Schützen Sie den Projektor vor übermäßigen Erschütterungen und Vibrationen.

- Das Objektiv des Projektors muss mit Vorsicht behandelt werden.

Stellen Sie bitte sicher, dass Sie für den Transport des Projektors ausschließlich die im Lieferumfang enthaltene Tragetasche verwenden.

- Verstauen Sie den Projektor immer mit nach oben weisender Linse in der Tragetasche. Verstauen Sie den Projektor nicht mit ausgefahrenen Füßen in der Tragetasche und verstauen Sie in der Tragetasche nichts anderes außer dem Projektor, den dazugehörigen Kabeln und der Fernbedienung.

Vorsichtshinweise für die Aufstellung

Stellen Sie den Projektor nicht an Orten auf, an denen er Vibrationen oder Stößen ausgesetzt ist.

● Die inneren Teile können beschädigt werden, was Störungen und Unfälle verursachen kann.

Vermeiden Sie die Aufstellung an Orten mit starken Temperaturschwankungen, wie in der Nähe einer Klimaanlage oder von Geräten, die Licht ausstrahlen.

- Die Lebensdauer der Lampe kann sich verringern oder der Projektor schaltet sich von selbst aus. Weitere Informationen erhalten Sie unter „TEMP Anzeige“ auf Seite 40.

Den Projektor nicht in der Nähe von Hochspannungsleitungen und Motoren aufstellen.

- Der Projektor kann durch elektromagnetische Störungen beeinflusst werden.

Wenden Sie sich für die Aufhängung des Projektors an der Decke an einen qualifizierten Fachmann.

- Es ist ein separat erhältlicher Einbausatz (Modell ET-PKB50) notwendig. Außerdem muss die Installation von einem qualifizierten Fachmann ausgeführt werden.

Bei Verwendung dieses Projektors in Höhenlagen von über 1 400 m muss HOCHLAND auf EIN eingestellt werden. Siehe „HOCHLAND“ auf Seite 38.

- Dies kann bei Nichtbeachtung zu einer Fehlfunktion führen; zudem könnte die Lebensdauer der Lampe oder anderer Komponenten verringert werden.

Hinweise für den Betrieb

Optimale Bildqualität

- Schließen Sie die Vorhänge und Fensterläden und schalten Sie alle Fluoreszenzbeleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die Innenbeleuchtung auf die Leinwand zu vermeiden.

Die Objektivlinse nicht mit der Hand berühren.

- Berühren Sie das Objektiv nicht mit der bloßen Hand, weil Schmutz oder Fingerabdrücke vergrößert und auf die Leinwand projiziert werden.

LCD-Panel

• Projizieren Sie ein Bild nicht über längere Zeit, weil auf dem LCD-Panel Nachbilder zurück bleiben können.
• Das LCD-Panel des Projektors wird mit hoher Präzision gefertigt, um die feinsten Bilddetails abzubilden. Es kann vorkommen, dass einige nicht aktive Bildpunkte als blaue, grüne oder rote Punkte abgebildet werden. Es wird empfohlen, den Projektor einmal auszuschalten und es nach einer Stunde erneut zu versuchen. Dadurch wird die Leistung des Projektors nicht beeinträchtigt.

Leinwand

- Wenden Sie keine flüchtigen Mittel an, die eine Verfärbung der Leinwand bewirken können und schützen Sie die Leinwand vor Schmutz und Beschädigung.

Der Projektor ist mit einer Hochdruck-Quecksilberlampe ausgestattet, die über die folgenden Eigenschaften verfügt:

● Die Helligkeit der Lampe hängt von der Verwendungsdauer ab. - Durch Stöße oder Splitter könnte sich die Lebensdauer der Lampe verkürzen oder die Lampe könnte explodieren. - In einigen Fällen könnte die Lampe auch nach Verwendung des Projektors explodieren. - Die Lampe könnte zudem explodieren, wenn der Projektor selbst nach der vorgesehenen Austauschzeit der Lampe weiter verwendet wird. - Die Lebensdauer der Lampe hängt von den jeweiligen Lampeneigenschaften, den Betriebsbedingungen sowie der Installationsumgebung ab. Insbesondere die fortgesetzte Verwendung des Projektors für mehr als 10 Stunden oder ein häufiges Ein- und Ausschalten hat große Auswirkungen auf die Lebensdauer der Lampe.

Optische Komponenten

- Wenn Sie den Projektor täglich 6 Stunden verwenden, müssen die optischen Komponenten u. U. bereits innerhalb eines Jahres ausgetauscht werden.

Zubehör

Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Fernbedienung fürPT-LB51NTEN2QAYB000169 (x1)PT-LB51EN2QAYB000172 (x1)*Die oben aufgeführteAbbildung stellt die Fernbedienung für den PT-LB51NTE dar.	Netzkabel (x1)TXFSX02QHUZ	AA-Batterien fürFernbedienung (x2)	RGB-Signalkabel (x1)[1,8 m (5' 10"),K1HA15DA0002 x1]
	Tragetasche (x1)(TPEP018)	CD-ROM (x1)TQBH9009(nur für den PT-LB51NTE)

Anordnung und Funktion der Bedienelemente

Fernbedienung

Batteriefach

1. Drücken Sie auf die Lasche und heben Sie die Abdeckung ab.
2. Legen Sie die Batterien entsprechend der Polabbildung im Inneren ein.

Ansicht von oben

Fernbedienungssignal-Sender (Seite 25)

Anbringen einer Handschlaufe

Sie können eine beliebige Schlaufe an der Fernbedienung anbringen.

• Lassen Sie die Fernbedienung nicht fallen.
• Halten Sie sie von Flüssigkeiten und Feuchtigkeit fern.
• Verwenden Sie für die Fernbedienung bitte Mangan- oder Alkali-Batterien.
• Versuchen Sie nicht, die Fernbedienung baulich zu verändern oder zu demontieren. Wenden Sie sich an einen autorisierten Kundendienst, um die notwendigen Reparaturen ausführen zu lassen.
• Vermeiden Sie die unnötige Betätigung von Tasten der Fernbedienung, da dies die Lebensdauer der Batterien verkürzen kann.
• Siehe „Bedienung der Fernbedienung“ auf Seite 25.

Projektorgehäuse

Sicht von oben und Vorderansicht

LAMP-Anzeige (Seite 41)

Luminanzsensor

(Seite 33)

Dieser Sensor erfasst die Luminanz bei aktivierter „DAYLIGHT VIEW“-Funktion. Bedecken Sie den Projektor nicht und legen Sie keinerlei Gegenstände auf dem Projektor ab, während Sie ihn verwenden.

Bedienteil

Vorderfußanpassung

(L) Taste (Seite 17) Diese Tasten werden zur Entriegelung der vorderen Einstellfüße verwendet. Drücken Sie diese Tasten, um den Neigungswinkel des Projektors einzustellen.

Signalempfänger für die Fernbedienung (Seite 24)

Projektionsobjektiv

COMPUTER-EINGANG-Anzeige

Beim Eingang eines Signals am Steckverbinder (COMPUTER1 IN oder COMPUTER 2 IN), der mit den EINGANGSWAHL-Tasten ausgewählt wurde, leuchtet diese Anzeige auf.

TEMP-Anzeige (Seite 41)

Zoomring (Seite 24)

Vorderfußanpassung (R) Taste (Seite 17)

Sicherheitsschloss

Diese Option kann für den Anschluss eines im Handel erhältlichen Diebstahlschutz-Kabels verwendet werden (hergestellt durch Kensington). Diese Sicherheitsvorrichtung ist mit dem Microsaver Security-System von Kensington kompatibel.

Bedienteil

EINGANGSWAHL-Taste (Seite 17)

Schaltet durch die Eingangsart.

POWER-Taste (Seite 20)

POWER-Anzeige (Seite 21)

Schaltet zwischen Standby- und Projektionsmodus um.

Navigationstasten (Seite 29)

Steuern Sie mit ▲▼◀▶ durch die Menüs und aktivieren Sie einen Menüpunkt mit ENTER.

INPUT SELECT

FUNCTION

FUNKTION-Taste (Seite 36)

MENU SELECT

• SHUTTER (DEFAULT) • AUTO SETUP • PICTURE MODE - FREEZE - INDEX WINDOW

MENU

MENÜ-Taste (Seite 29)

Zeigt AKTUELLE

EINSTELLUNGEN an.

HINWEIS:

- Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 15 cm (6") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.

Rück- und Unteransicht

Anschlussbuchsen

COMPUTER2 IN/1 OUT

Anschluss eines RGB-Signalkabels von einem Computer. Für Eingang und Ausgang über Menü wählbar.

COMPUTER1 IN

Anschluss eines RGB-Signalkabels von einem Computer.

SERIAL

Siehe „Serieller Anschluss“ auf Seite 47.

AC IN (Stromeingang)

Versorgt den Projektor über das Netzkabel mit Strom. (Seite 20)

HINWEIS:

• Decken Sie die Lüftungsöffnungen nicht ab und stellen Sie keine Gegenstände im Umkreis von 15 cm (6") der Öffnungen auf, da dies zu Beschädigungen und Verletzungen führen kann.
• Wenn ein Kabel an VARIABLE AUDIO OUT angeschlossen wird, wird der integrierte Lautsprecher deaktiviert.

Aufstellung

Größe der Projektionsfläche und Reichweite

Sie können die Projektionsgröße mit dem 1,2× -Zoomobjektiv anpassen. Die Reichweite des Projektors wird folgendermaßen berechnet.

Projiziertes Bild

Projektionsgröße (4 : 3) Reichweite (L)					Höhenposition (H1)
Diagonale der Projektionsfläche (SD)	Höhe der Projektionsfläche (SH)	Breite der Projektionsfläche (SW)	Mindestabstand (LW)	Höchstabstand (LT)
33" (0,84 m)	0,50 m (1'7")	0,67 m (2'2")		1,1 m (3'7")	0,07 m (2-3/4")
40" (1,02 m)	0,61 m (2')	0,81 m (2'7")	1,2 m (3'11")	1,4 m (4'7")	0,08 m (3-1/8")
50" (1,27 m)	0,76 m (2'5")	1,02 m (3'4")	1,6 m (5'2")	1,8 m (5'10")	0,11 m (4-5/16")
60" (1,52 m)	0,91 m (2'11")	1,22 m (4')	1,9 m (6'2")	2,1 m (6'10")	0,13 m (5-3/32")
70" (1,78 m)	1,07 m (3'06")	1,42 m (4'7")	2,2 m (7'2")	2,5 m (8'2")	0,15 m (5-7/8")
80" (2,03 m)	1,22 m (4')	1,63 m (5'4")	2,5 m (8'2")	2,9 m (9'6")	0,17 m (6-11/16")
90" (2,29 m)	1,37 m (4'5")	1,83 m (6')	2,8 m (9'2")	3,3 m (10'9")	0,19 m (7-15/32")
100" (2,54 m)	1,52 m (4'11")	2,03 m (6'7")	3,1 m (10'2")	3,6 m (11'9")	0,21 m (8-1/4")
120" (3,05 m)	1,83 m (6')	2,44 m (8')	3,7 m (12'1")	4,4 m (14'5")	0,25 m (9-13/16")
150" (3,81 m)	2,29 m (7'6")	3,05 m (10')	4,6 m (15'1")	5,5 m (18)	0,32 m (12-19/32")
200" (5,08 m)	3,05 m (10')	4,06 m (13'3")	6,2 m (20'4")	7,3 m (23'11")	0,42 m (16-17/32")
250" (6,35 m)	3,81 m (12'6")	5,08 m (16'8")	7,7 m (25'3")	9,2 m (30'2")	0,53 m (20-27/32")
300" (7,62 m)	4,57 m (14'11")	6,10 m (20')	9,2 m (30'2")	11,1 m (36'5")	0,64 m (25-3/16")

* Alle oben aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

- Berechnung der Abmessungen der Projektionsfläche

Genauere Abmessungen der Projektionsfläche können Sie mit der Diagonale der Projektionsfläche berechnen. (Maßeinheit: m)

● Projektionsgröße (4:3)
SH	= SD X 0,0152
SW	= SD X 0,0203
LW	= 0,0307 X SD - 0,031
LT	= 0,0371 X SD - 0,029

● Projektionsgröße (16:9)
SH	= SD X 0,0125
SW	= SD X 0,0221
LW	= 0,0335 X SD - 0,0315
LT	= 0,0405 X SD - 0,0365

* Alle oben aufgeführten Ergebnisse sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.

HINWEIS:

• Verwenden Sie den Projektor nicht aufrecht oder in horizontal gekippter Position, da dies zu einem Versagen des Projektors führen kann.
• Stellen Sie sicher, dass das Projektorobjektiv parallel zur Projektionsfläche ist. Sie können den Projektor vertikal um ca. 30° kippen. Ein zu hoher Neigungswinkel kann die Lebensdauer der Bauteile senken.
• Eine hohe Qualität des Projektionsbildes kann erreicht werden, wenn die Projektionsfläche an einem Ort angebracht wird, an den weder Sonnenlicht noch Raumbeleuchtung dringen. Schließen Sie Rollläden oder Vorhänge, um Licht auszuschließen.

Der Projektor kann für folgende vier Projektionsarten verwendet werden. Zur Einrichtung der gewünschten Projektionsart auf dem Projektor, siehe „INSTALLATION“ auf Seite 37.

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von vorn

■ Anbringen an der Decke, Projektion von vorn

Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von hinten

■ Anbringen an der Decke, Projektion von hinten

• Für die Projektion von hinten ist eine durchscheinende Projektionsfläche notwendig.
• Zum Anbringen an der Decke ist die getrennt erhältliche Deckenhalterung (ET-PKB50) notwendig.

Vordere Einstellfüße und Projektionswinkel

Sie können den Projektionswinkel durch Drücken der Vorderfußanpassung Tasten in vertikaler Richtung einstellen. Siehe „Positionieren des Bildes“ auf Seite 24.

• Aus dem Lüftungsausgang entweicht heiße Luft. Führen Sie deshalb die Einstellung des Vorderfußanpassung mit der gebotenen Vorsicht durch.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.

Anschlüsse

Vor dem Anschluss an den Projektor

• Lesen und befolgen Sie die Betriebs- und Anschlusshinweise für alle Peripheriegeräte. ● Die Peripheriegeräte müssen ausgeschaltet werden.
• Verwenden Sie Kabel, die zu dem entsprechenden Peripheriegerät passen.
• Wenn das Eingangssignal gestört ist, kann die Qualität des projizierten Bildes leiden, und die Zeitkorrektur wird aktiviert.
• Überprüfen Sie die Art des Videosignals. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Für die einzelnen COMPUTER AUDIO IN- und AUDIO IN L-R-Steckverbinder ist nur ein Audiosystem-Schaltkreis verfügbar; wenn Sie also die Audio-Eingangsquelle umschalten, müssen Sie die entsprechenden Stecker abtrennen bzw. anschließen.
• Falls während der Verwendung von „DIGITAL ZOOM“ oder „DOPPELBILD“ die Signalkabel abgetrennt oder die Stromversorgung des Computers oder Videodecks ausgeschaltet wird, werden die genannten Funktionen deaktiviert.

Siehe „Vergrößerung eines Bildbereichs“ auf Seite 28.

Siehe „Projektion eines Bildes im DOPPELBILD-Modus“ auf Seite 27.

Anschluss an Computer

HINWEIS:

• Schließen Sie keine Eingangssignale an, wenn die Option COMPUTER2 AUSWAHL im Menü OPTIONEN auf AUSGANG gestellt wurde.
• Sehen Sie sich hinsichtlich weiterer Einzelheiten über das zur Steuerung des Projektors über einen Computer zu verwendende Wireless-Netzwerk den Inhalt der im Lieferumfang enthaltenen CD-ROM an. (nur für den PT-LB51NTE)

Anschluss an AV-Geräte

Anschluss an VIDEO IN/S-VIDEO IN

Anschluss an COMPONENT IN

D-Sub-15-poliges (Stecker) - BNCx5 (Stecker)-Adapterkabel Rot (an den PR-Signal-Steckverbinder anschließen) Blau (an den PB-Signal-Steckverbinder anschließen) Grün (an den Y-Signal-Steckverbinder anschließen)

HINWEIS:

- Verwenden Sie zum Anschluss von BNC-Kabeln einen im Handel erhältlichen BNC-Cinch-Adapter.

Ein- und Ausschalten des Projektors

Netzkabel

- Anschluss

1. Stellen Sie sicher, dass die Form des Netzsteckers und des AC IN (Stromeingang)-Anschlusses auf der Rückseite des Projektors übereinstimmen. Stecken Sie dann den Stecker vollständig ein.
2. Schließen Sie das Netzkabel an eine Steckdose an.

- Trennen des Anschlusses

1. Stellen Sie sicher, dass die POWER-Anzeige der POWER-Taste rot leuchtet, und trennen Sie anschließend das Netzkabel von der Wandsteckdose ab.
2. Ziehen Sie dann das Netzkabel vom AC IN (Stromeingang) -Anschluss auf der Rückseite des Projektors ab. Ziehen Sie dabei am Stecker, nicht am Kabel.

- Direkte Ausschaltfunktion

Sie können das Netzkabel während der Projektion oder sofort danach abtrennen und den Projektor transportieren. Das Kühlgebläse wird durch die interne Stromversorgung weiter betrieben und sorgt für die Kühlung der Lampe.

• Bei Verwendung dieser Funktion dauert es u. U. etwas länger, bis sich die Lampe wieder einschaltet, als bei angeschlossenem Netzkabel.
• Verstauen Sie den Projektor nicht in der Tragetasche, während die POWER-Taste des Projektors noch leuchtet.

- Direkte Einschaltfunktion

Bei Aktivierung von STROM DIREKT AN können Sie erst nach Anschluss des Netzkabels starten. Siehe „STROM DIREKT AN“ auf Seite 37.

HINWEIS:

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzkabel.
• Stellen Sie sicher, dass alle Eingabegeräte angeschlossen und ausgeschaltet sind, bevor Sie das Netzkabel anschließen.
• Gehen Sie vorsichtig vor, da sonst der Projektor und/oder das Netzkabel beschädigt werden können.
• Verschmutzungen und Staubschichten in der Umgebung von Steckern können zu Feuer oder elektrischen Gefahren führen.
• Schalten Sie den Projektor aus, wenn er nicht verwendet wird.

BETRIEBSSTATUS-Anzeige

Betriebsstatus Status
ROT Leuchtet		Der Projektor befindet sich im Standby-Betrieb.Wenn die Anzeige LAMP oder TEMP blinkt, wird die Anzeige POWER nicht angeschaltet.
GRÜN	Blinkt	Der POWER-Schalter ist eingeschaltet und der Projektor bereitet sich auf die Projektion vor.
	Leuchtet Der Projektor ist projektionsbereit.
ORANGE	Leuchtet	Der POWER-Schalter ist ausgeschaltet und der Projektor kühlt die Lampe.
	Blinkt	Der POWER-Schalter wird nach dem Kühlen der Lampe wieder angeschaltet und der Projektor geht in den Projektionsmodus über. Dieser Vorgang kann einige Zeit in Anspruch nehmen.

HINWEIS:

• Wenn der Projektor wieder eingeschaltet wird, während der von der internen Stromversorgung betriebene interne Lüfter noch in Betrieb ist, kann es einige Zeit dauern, bis die Projektion wieder aufgenommen wird.
• Der Stromverbrauch im Bereitschaftsmodus beträgt 4 W.

Einschalten des Projektors

1. Stecken Sie das Netzkabel in den Projektor ein.

• Die POWER-Anzeige leuchtet ROT.

1. Drücken Sie die Taste POWER.
2. Die POWER Anzeige leuchtet auf, nachdem sie mehrmals in GRÜN geblinkt hat.
3. Das EINSCHALT LOGO wird auf der Projektionsfläche angezeigt. Siehe „EINSCHALT LOGO“ auf Seite 36.

HINWEIS:

• Während des Hochfahrens ist manchmal ein Klappern oder Klarren zu hören. Dies ist normal und beeinflusst die Leistung des Projektors nicht.
• Wenn Sie das Netzkabel während des Projektionsmodus abtrennen, wird die Projektion bei Anschluss des Netzkabels gestartet.

Siehe „STROM DIREKT AN“ auf Seite 37.

Ausschalten des Projektors

1. Drücken Sie die Taste POWER.
2. Ein Bestätigungsdialog wird angezeigt. Dieser wird ausgeblendet und die Projektion wird nach 10 Sekunden ohne Bedienung fortgesetzt.
3. Drücken Sie eine beliebige Taste (außer der POWER-Taste) um mit der Projektion fortzufahren.
4. Drücken Sie die Taste POWER.

- Die Netzanzeige leuchtet ORANGE, während die Lampe gekühlt wird, und leuchtet anschließend ROT.

1. Sobald die POWER-Anzeige Rot leuchtet, trennen Sie bitte das Netzkabel vom Projektor ab.

- Wenn Sie es eilig haben, können Sie auch die Direkte Ausschaltfunktion verwenden, während Sie das Netzkabel vom Projektor abtrennen. (Seite 20)

HINWEIS:

• Drücken Sie die Taste POWER zwei Mal oder halten Sie sie länger gedrückt, um das Gerät auszuschalten.
• Anstatt diesem Verfahren zu folgen können Sie auch das Netzkabel abtrennen. Siehe „STROM DIREKT AN“ auf Seite 37.
• Sie können den Projektor durch Drücken der POWER-Taste für mindestens 0,5 Sekunden ausschalten.

Projektion eines Bildes

Wahl des Eingangssignals

1. Schalten Sie die angeschlossenen Geräte ein.

- Drücken Sie die Wiedergabetaste des entsprechenden Gerätes.

1. Drücken Sie bei Bedarf die EINGANGSWAHL-Tasten, um die gewünschte Eingangsart auszuwählen. Siehe „Umschalten des Eingangssignals“ auf Seite 26.

● ● Das Bild wird auf die Projektionsfläche projiziert.

HINWEIS:

• SIGNALSUCHE ist standardmäßig auf EIN gestellt, das Signal der angeschlossenen Geräte wird automatisch erkannt. Siehe „SIGNALSUCHE“ auf Seite 37.
• Falls kein Signal erfasst wird, wird der Bildschirm mit den Anweisungen zum Anschluss des Computers angezeigt (wenn „EINGABEFÜHRUNG“ im „OPTIONEN“-Menü auf „AUSFÜHRLICH“ gestellt wurde. Siehe „EINGABEFÜHRUNG“ auf Seite 36.)
• Drücken Sie die EINGANGSWAHL-Taste, um die Eingangssignalsuche abzuschließen.

Positionieren des Bildes

Folgen Sie dem unten aufgeführten Verfahren, wenn Sie den Projektor das erste Mal einrichten oder wenn Sie die Positionierung des Projektors nach der ersten Einrichtung ändern.

1. Einstellung des Winkels

- Stellen Sie den Projektor so auf, dass er vertikal zum Bildschirm positioniert ist.

Projektionsfläche

• Stellen Sie während des Drückens der Vorderfußanpassung-Taste den Vorwärts-/Rückwärtsneigungswinkel des Projektors ein. Führen Sie die Einstellung so durch, dass sich das Bild in der Mitte des Bildschirms befindet.
• Siehe „Vordere Einstellfüße und Projektionswinkel“ auf Seite 17.

1. Drücken Sie die AUTOMATIK-Taste (bei der Eingabe von RGB-Signalen).

Einstellungen wie beispielsweise die Position des Bildes werden automatisch korrigiert. Siehe „Automatische Einrichtung der Bildposition“ auf Seite 25.

1. Einstellung der Größe
2. Drehen Sie am Zoom-Ring, um die Größe des projizierten Bildes einzustellen.
3. Einstellung des Fokus
4. Drehen Sie am Fokusring, um das projizierte Bild scharf zu stellen.

HINWEIS:

• Aus dem Lüftungsausgang entweicht heiße Luft. Führen Sie deshalb die Einstellung der Vorderfußanpassung mit der gebotenen Vorsicht durch.
• Wenn Trapezverzerrungen auftreten, siehe „TRAPEZ“ auf Seite 34.
• Bei der Einstellung des Fokus müssen Sie u. U. das Bildformat durch erneutes Verschieben des Zoomrings einstellen.

Bedienung der Fernbedienung

Reichweite

Sie können den Projektor innerhalb einer Reichweite von 15 m (49'2") mit der Fernbedienung bedienen.

- Richtung Projektor

Der Sender der Fernbedienung muss zum Signalempfänger für die Fernbedienung an der Vorderseite des Projektors zeigen. Betätigen Sie zur Bedienung des Projektors die entsprechenden Tasten.

● Richtung Projektionsfläche

Der Sender der Fernbedienung kann auch auf die Projektionsfläche zeigen. Betätigen Sie zur Bedienung des Projektors die entsprechenden Tasten. Das Signal wird von der Projektionsfläche reflektiert. Die Reichweite der Fernbedienung ist hierbei vom Material der Projektionsfläche abhängig. Diese Funktion steht bei einem lichtdurchlässigen Bildschirm u. U. nicht zur Verfügung.

HINWEIS:

• Schirmen Sie den Signalempfänger gegen starke Lichtquellen ab. Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann die Fernbedienung eventuell Funktionsstörungen aufweisen.
• Wenn zwischen der Fernbedienung und dem Signalempfänger für die Fernbedienung Hindernisse vorhanden sind, funktioniert die Fernbedienung unter Umständen nicht ordnungsgemäß.

Automatische Einrichtung der Bildposition

Die Einstellung für DOT CLOCK und CLOCK PHASE kann für das projizierte COMPUTER-Signalbild automatisch eingestellt werden.

HINWEIS:

• SIGNALSUCHE wird nur eingestellt, wenn SIGNALSUCHE auf EIN gesetzt wurde.
• Wenn die Dot-Clock-Frequenz bei 100 MHz oder mehr liegt, funktioniert die AUTOMATIK nicht.
• Wenn das projizierte Bild zu dunkel ist oder die Ränder unscharf sind, hält die AUTOMATIK unter Umständen an, bevor die Einstellung abgeschlossen wurde. Projizieren Sie in diesem Fall ein schärferes oder helleres Bild und drücken Sie die AUTOMATIK-Taste erneut.
• Bei Einstellung der FUNKTIONSTASTEN MENÜ auf „AUTOMATIK“ (siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 36) kann der AUTOMATIK-Einrichtungsbetrieb auch durch Drücken der FUNKTION-Taste vorne am Projektor durchgeführt werden.

Umschalten des Eingangssignals

WIRELESS

VIDEO

Sie können das Eingangssignal von Hand umschalten, indem Sie die Tasten COMPUTER, WIRELESS (nur für den PT-LB51NTE) und VIDEO drücken. Drücken Sie die entsprechende Taste mehrmals, oder drücken Sie ◀▶, um folgendermaßen durch die Eingänge zu schalten. Das

tatsächlich projizierte Bild wird einige Momente später geändert.

- Drücken der COMPUTER-Taste

COMPUTER1

COMPUTER2

HINWEIS:

- Wenn COMPUTER2 AUSWAHL auf COMPUTER2 IN gestellt wurde, können Sie zwischen COMPUTER1 und COMPUTER2 umschalten.

- Drücken der WIRELESS-Taste

• Die WIRELESS-Taste gibt es nur beim PT-LB51NTE.
• Weitere Informationen finden Sie auf der CD-ROM.

- Drücken der VIDEO-Taste

VIDEO

S-VIDEO

- Drücken der EINGANGSWAHL-Taste am Projektor

● WIRELESS gibt es nur beim PT-LB51NTE.

HINWEIS:

• Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Siehe „Anschlüsse“ auf Seite 18.

Standbild

Während der Projektion eines Bildes können Sie das Bild mit der Taste STANDBILD erfassen und auf der Projektionsfläche als Standbild anzeigen. Drücken Sie die Taste noch einmal, um diesen Modus wieder zu verlassen. Wenn das Standbild aktiviert wurde, wird der Ton angehalten.

HINWEIS:

• Drücken Sie die STANDBILD-Taste, um mit der Projektion fortzufahren.
• Bei Einstellung der FUNKTIONSTASTEN MENÜ auf „STANDBILD“ (siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 36.) kann der STANDBILD-Betrieb auch durch Drücken der FUNKTION-Taste vorne am Projektor durchgeführt werden.

Projektion vorübergehend anhalten

Die „SHUTTER“-Funktion kann zum kurzfristigen Ausschalten des Bildes und Tons des Projektors verwendet werden, wenn der Projektor über einen kürzeren Zeitraum nicht verwendet werden soll, wie beispielsweise während Meeting-Pausen oder wenn Vorbereitungen getroffen werden. Im „SHUTTER“-Modus verbraucht der Projektor weniger Strom als im normalen Projektionsmodus.

HINWEIS:

• Die normale Projektion wird durch Drücken einer beliebigen Taste wieder aufgenommen. - Dieser Betrieb kann auch durch Verwendung des SHUTTER-Befehls unter Aktuelle Einstellungen durchgeführt werden. Siehe „SHUTTER“ auf Seite 38. - Bei Einstellung der FUNKTIONSTASTEN MENÜ auf „SHUTTER“ (siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 36.) kann der SHUTTER-Betrieb auch durch Drücken der FUNKTION-Taste vorne am Projektor durchgeführt werden.

Wiederherstellung der werkseitig festgelegten Standardeinstellungen

DEFAULT

Sie können die meisten benutzerdefinierten Einstellungen auf die fabrikseitig festgelegten Einstellungen zurücksetzen, indem Sie die Taste STANDARD auf der Fernbedienung drücken. Gehen Sie in das entsprechende Untermenü oder zum entsprechenden Menüpunkt und drücken Sie die STANDARD-Taste erneut.

- Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

- Bestimmte Menüpunkte können nicht mit der STANDARD-Taste zurückgesetzt werden. Passen Sie diese Menüpunkte von Hand an.

Projektion eines Bildes im DOPPELBILD-Modus

INDEX-WINDOW

Sie können ein Bild in zwei Fenstern als DOPPELBILD anzeigen lassen: Ein Bild ist ein Standbild, das im Speicher abgelegt und auf der linken Bildhälfte angezeigt wird, die Anzeige der folgenden Bilder wird auf der rechten Seite fortgesetzt.

Um den Modus DOPPELBILD zu verlassen, drücken Sie die ZURÜCK-Taste.

Projiziertes Bild

Standbild

Fortgesetztes I

● Umschalten der Position

In der Standardeinstellung werden das Standbild auf der linken und das nachfolgende Bild auf der rechten Seite angezeigt. Drücken Sie ◀▶, um die Position umzuschalten.

Standbild Fortgesetztes Bild Fortgesetztes Bild

Standbild

- Änderung der Bildgröße

Drücken Sie ▲ ▼, um zwischen den 3 Bildgrößen umzuschalten.

● Neues Standbild

Drücken Sie im Modus DOPPELBILD die Taste ENTER, um ein neues Standbild aufzunehmen. Das Standbildfenster wird kurz danach aktualisiert.

HINWEIS:

• Wenn Sie die Fenstergröße ändern, ändert sich das Bildformat und das Bild wird vertikal gestreckt.
• Dieser Betrieb kann auch durch Verwendung des DOPPELBILD-Befehls unter Aktuelle Einstellungen durchgeführt werden. Siehe „DOPPELBILD“ auf Seite 38.
• Bei Einstellung der FUNKTIONSTASTE auf „DOPPELBILDFENSTER“ (siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 36.) kann der DOPPELBILD Betrieb auch durch Drücken der FUNKTION Taste vorne am Projektor durchgeführt werden.

Vergrößerung eines Bildbereichs

DIGITAL ZOOM

Sie können einen Bereich des projizierten Bildes zur Hervorhebung um das Ein- bis Zweifache vergrößern.

● Vergrößern des Bildes

1. Drücken Sie die Taste DIGITAL ZOOM +/- einmal.

- Der Vergrößerungsbereich wird auf das 1,5-fache vergrößert.

1. Stellen Sie die Bildgröße mit der DIGITAL ZOOM +/- Taste ein.

● Die Bildgröße wird in 0,1-Schritten geändert.

Vergrößerungsbereichs

Mit ▲ ▼ ◀ ▶ können Sie den Vergrößerungsbereich verschieben.

HINWEIS:

• Wenn das COMPUTER-Signal projiziert wird, wird der Vergrößerungsbereich von 1× auf 3× geändert. Wenn die Option BILDSPERRE im Menü POSITION auf EIN gestellt wurde, ändert sich die Vergrößerung von 1× auf 2×. Siehe „BILDSPERRE“ auf Seite 35.
• Wenn das Eingangssignal geändert wird, während der Modus DIGITAL ZOOM aktiviert wurde, wird der Modus DIGITAL ZOOM aufgehoben.

Einstellung der Lautstärke der Lautsprecher

VOLUME

Sie können die Lautstärke der integrierten Lautsprecher und der Ausgabe einstellen. Die Lautstärke können Sie mit +/- regeln.

HINWEIS:

• Der Stromverbrauch kann gesenkt werden, wenn die Lautstärke gesenkt wird.
• Dieser Betrieb kann auch durch Verwendung des LAUTSTÄRKE-Befehls unter Aktuelle Einstellungen durchgeführt werden. Siehe „LAUTSTÄRKE“ auf Seite 38.

Menünavigation

Über die verschiedenen Menüs dieses Projektors können Sie auf die Funktionen zugreifen, die keine eigene Taste auf der Fernbedienung haben. Die Menüoptionen wurden strukturiert und kategorisiert. Sie können mit den Tasten ▲ ▼ ▶ ◀ durch das Menü navigieren.

Navigation durch das MENÜ

● Anzeige der aktuellen Einstellungen

MENU

Betätigen Sie die MENÜ-Taste, um Aktuelle Einstellungen und die Bedienhinweise anzuzeigen.

● Die Abbildungen der Bildschirmmenüs in dieser Bedienungsanleitung gelten für den PT-LB51NTE.

Bedienhinweise

Zeigt die zur Einstellung notwendigen Tasten an.

- Balkeneinstellungen

Das Dreieck unter dem Balken zeigt die werkseitigen Einstellungen, das Viereck zeigt die aktuelle Einstellung an.

- Rückkehr zum vorhergehenden Menü

RETURN

Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren. Drücken Sie die Taste mehrmals, um den Menümodus zu verlassen und die Projektion wiederaufzunehmen.

- Bedienung

1. Mit den Tasten ▲ ▼ können Sie zum gewünschten Menü Aktuelle Einstellungen blättern. Drücken Sie die Taste ENTER, um dieses auszuwählen.
2. Der ausgewählte Menüpunkt wird orange unterlegt, das entsprechende Untermenü wird rechts angezeigt.
3. Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

1. Blättern Sie mit den Tasten ▲ ▼ zum entsprechenden Untermenü-Punkt und drücken Sie ◀▶ oder ENTER, um die Option einzustellen.

- Der ausgewählte Menüpunkt wird aufgerufen, die anderen Menüpunkte werden nicht mehr auf dem Bildschirm angezeigt. Der aufgerufene Menüpunkt wird nach fünf Sekunden ausgeblendet, und das Menü wird wieder angezeigt.

- ● Wenn es eine weitere Unterebene gibt, wird diese angezeigt.

1. Mit ◀▶ können Sie den ausgewählten Menüpunkt anpassen oder einstellen.
2. ● Bei Optionen mit Balken werden die aktuellen Einstellungen links neben dem Balken angezeigt.
3. Mit den Tasten ◀▶ können Sie durch die Optionen des Menüpunktes blättern.

1. Drücken Sie MENÜ oder ZURÜCK, um in das vorhergehende Menü zurückzukehren.

HINWEIS:

- Siehe „Wiederherstellung der werkseitig festgelegten Standardeinstellungen“ auf Seite 27, um einzelne Menüpunkte zurückzusetzen.

Hauptmenü und Untermenüs

Das Menü Aktuelle Einstellungen verfügt über sechs Optionen. Wählen Sie das gewünschte Menüelement aus und drücken Sie ENTER, um das Untermenü anzuzeigen.

HINWEIS:

Einige Standardeinstellungen unterscheiden sich je nach gewähltem Eingangssignal.

Die Untermenü-Elemente hängen vom ausgewählten Eingangssignal ab.

Einige Einstellungen können ohne eingehende Signale vorgenommen werden.

Hauptmenü Untermenü		Optionen (Die Standardeinstellung ist unterstrichen)		Seite
BILD BILDAUSWAHL NATUR DYNAMIK Seite 32STANDARD TAFEL

*1. Nur S-VIDEO/VIDEO/KOMPONENTE-Signale *2. Nur S-VIDEO/VIDEO/COMPUTER-Signale *3. Nur S-VIDEO/VIDEO/COMPUTER/KOMPONENTE-Signale *4. Nur COMPUTER/KOMPONENTE-Signale

Hauptmenü Untermenü		Optionen (Die Standardeinstellung ist unterstrichen)			Seite
OPTIONEN EINGABEFÜHRUNG AUSFÜHRLICH____EINFACH Seite 36AUS

BILD-MENÜ

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

BILDAUSWAHL

Abhängig von der Projektionsumgebung können Sie diese voreingestellten Parameter verwenden, um die Bildprojektion zu optimieren. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

STANDARD Einstellung für normale Bilder
DYNAMIK Helle	scharfe Einstellung
TAFEL	Einstellung für die Projektion auf eine TafelSiehe „TAFEL“ auf Seite 38.
NATUR Wirklichkeitsgetreue Bildfarbe

HINWEIS:

• Es kann einen Moment dauern, bis der ausgewählte Modus sich stabilisiert hat.
• Bei Einstellung der FUNKTIONSTASTEN MENÜ auf „BILDAUSWAHL“ (siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 36) kann der BILDAUSWAHL-Einrichtungsbetrieb auch durch Drücken der FUNKTION-Taste vorne am Projektor durchgeführt werden.

KONTRAST

Sie können den Kontrast des projizierten Bildes anpassen. Stellen Sie, wenn nötig, vorher die HELLIGKEIT ein.

HöherNiedriger

HELLIGKEIT

Sie können die Helligkeit des projizierten Bildes anpassen.

HellerDunkler

FARBE

(nur S-VIDEO/VIDEO/KOMPONENTE-Signale) Sie können die Farbsättigung des projizierten Bildes anpassen.

DunklerHeller

TINT

(nur NTSC/NTSC 4.43/KOMPONENTE)

Sie können den Hautfarbton im projizierten Bild anpassen.

Röter

Grüner

BILDSCHÄRFE

Sie können die Schärfe des projizierten Bildes anpassen.

Unschärfer

Schärfer

FARBTON

Sie können den Weißabgleich des projizierten Bildes anpassen.

● NIEDRIG Blauer - STANDARD Abgeglichenes Weiß ● ● HOCH Röter

Projektion sRGB-kompatibler Bilder

Bei sRGB handelt es sich um einen internationalen Farbwiedergabestandard (IEC61966-2-1), der durch die Internationale elektrotechnische Kommission (IEC) etabliert wurde.

Wenn Sie eine originalgetreuere Wiedergabe der Farben von sRGB-kompatiblen Bildern wünschen, führen Sie bitte die folgenden Einstellungen durch.

1. Drücken Sie die ▲ oder ▼ Taste zur Auswahl von „BILDAUSWAHL“ und drücken Sie anschließend die ◀ oder ▶ Taste zur Auswahl von „NATUR“.
2. Drücken Sie die STANDARD-Taste auf der Fernbedienung.
3. Drücken Sie die ▲ oder ▼ Taste zur Auswahl von „FARBTON“ und drücken Sie anschließend die

◀ oder ▶ Taste zur Auswahl von „STANDARD“.

HINWEIS:

- sRGB wird nur bei der Eingabe von RGB-Signalen aktiviert (bei der Einstellung von „LAMPENLEISTUNG“ auf „STANDARD“, „AI“ auf „AUS“ und „DAYLIGHT VIEW“ auf „AUS“).

DAYLIGHT VIEW

Das Bild kann auch in gut ausgeleuchteten Räumen, in denen das Licht nicht eingestellt werden kann (z. B. wenn eine Tür offen ist oder wenn die Vorhänge das Sonnenlicht nicht ausschließen können), hell und wirklichkeitsgetreu wiedergegeben werden.

● ● AUTO: Automatische Anpassung

● ● AUS: Deaktiviert

HINWEIS:

- Bedecken Sie auf keinen Fall den Luminanzsensor des Projektors. Siehe „Luminanzsensor“ auf Seite 14.

- AUTO steht nicht zur Verfügung, wenn die Option INSTALLATION im Menü OPTIONEN auf RÜCK/TISCH oder RÜCK/DECKE gestellt wurde.

AI

Die Lampe wird entsprechend dem Eingangssignal gesteuert, damit bei der Projektion der Bilder die optimale Qualität sichergestellt werden kann.

- „AI“ wird deaktiviert, wenn die Option „LAMPENLEISTUNG“ auf „ÖKO-MODUS“ gestellt wurde. Siehe „LAMPENLEISTUNG“ auf Seite 36.

ERWEITERTE EINSTELLUNG

Sie können das Bild von Hand genauer einstellen.

- Bei RGB-Signalen

WEISSABGLEICH

Mit den Tasten ◀▶ können Sie den Weißabgleich für drei Farbtöne genauer einstellen.

● ● WEISSABGLEICH ROT ● ● WEISSABGLEICH GRÜN ● ● WEISSABGLEICH BLAU

- Bei S-VIDEO/VIDEO-Signalen

• TV-SYSTEM

Wenn das Videosignal geändert wird, schaltet die Einstellung automatisch um. Sie können die Einstellung manuell anhand der Videodaten umstellen. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

HINWEIS:

- Bei der AUTO-Einstellung wird zwischen NTSC/NTSC 4.43/PAL/PAL60/PAL-M/PAL-N/SECAM ausgewählt.

● STAND MODUS

Sie können das vertikale Flimmern reduzieren, wenn Sie ein Standbild projizieren.

● ● AUS: Deaktiviert ● EIN: Aktiviert

HINWEIS:

- Stellen Sie diese Option auf AUS, wenn Sie bewegliche Bilder projizieren.

● RAUSCHUNTERDRÜCKUNG

Sie können das automatische Rauschunterdrückungssystem ein- oder ausschalten. Nehmen Sie die gewünschte Einstellung mit den Tasten ◀▶ vor.

● EIN: Automatische Rauschunterdrückung ● ● AUS: Keine Rauschunterdrückung

HINWEIS:

• Die Aktivierung der Rauschunterdrückung kann die Bildqualität negativ beeinflussen.

POSITION-MENÜ

Fernbedienung Bedienteil

- Siehe „Navigation durch das MENÜ“ auf Seite 29. - Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

Dieser Projektor erfasst seinen Neigungswinkel und führt automatisch eine Trapezkorrektur durch.

● ● AUS:

● ● EIN:

D

A

e

k

1

t

TRAPEZ

Dieser Projektor erfasst seinen Neigungswinkel und führt automatisch eine Trapezkorrektur durch. („AUTO. TRAPEZ KORREKTUR“) In einigen Fällen beeinträchtigt die

Trapezkorrektur allerdings die projizierten Bilder (wenn der Projektor beispielsweise leicht geneigt und diese Neigung mit der Hand korrigiert wird oder wenn der Bildschirm selbst geneigt ist). Stellen Sie in einem solchen Fall die Option

„AUTO. TRAPEZ KORREKTUR“ auf „AUS“ und korrigieren Sie die vertikale Trapezverzerrung manuell.

Bild Bedienung

HINWEIS:

• Sie können eine Verzerrung von ± 30 Grad von der Bildebene korrigieren. Um die Bildqualität zu verbessern, wird empfohlen, den Projektor mit einer möglichst geringen Verzerrung zu montieren. • Die Verzerrung des Aktuelle Einstellungen-Bildschirms kann nicht ausgeglichen werden.
• Die Trapezkorrektur beeinflusst das Seitenverhältnis und die Bildgröße.
• Sie können die Trapezverzerrung manuell korrigieren, indem Sie die Option „AUTO. TRAPEZ KORREKTUR“ auf „EIN“ stellen.

Wenn Sie allerdings die Stromversorgung einschalten, wird der Umfang der Korrektur zurückgestellt und die Option „AUTO. TRAPEZ KORREKTUR“ wird wieder aktiviert, wenn sich die Neigung von der zuletzt bei der Verwendung des Projektors eingestellten unterscheidet. Wenn Sie die Trapezverzerrung bei Einstellung der Option „AUTO. TRAPEZ

KORREKTUR“ auf „AUS“ korrigieren, wird der Umfang der Korrektur selbst nach dem Ausschalten der Stromversorgung im Projektor gespeichert.

POSITION

(Nur S-VIDEO/VIDEO/COMPUTER/KOMPONENTE-Signale)

Sie können das projizierte Bild zur Feinabstimmung verschieben. Mit den Tasten ◀▶ verschieben Sie das Bild horizontal, mit ▲▼ vertikal.

DOT CLOCK

(nur COMPUTER-Signale) e r t Interferenzmuster im projizierten Bild, sog. Moiremuster oder Bildrauschen, können durch die Einstellung der Taktfrequenz mit ◀▶ minimiert werden.

• Wenn die Dot-Clock-Frequenz des projizierten Signals über 100 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung.
• Die Option DOT CLOCK muss vor der Option CLOCK PHASE eingestellt werden.

CLOCK PHASE

(nur COMPUTER/KOMPONENTE-Signale)

Wenn die DOT CLOCK-Einstellung verfeinert werden soll, können Sie hiermit die Taktfrequenz detaillierter anpassen. Drücken Sie hierzu ◀▶.

HINWEIS:

• Wenn die Dot-Clock-Frequenz des projizierten Signals über 100 MHz liegt, zeigt eine Anpassung gegebenenfalls keine Wirkung.
• CLOCK PHASE steht für PC-Signale und den damit zusammenhängenden KOMPONENTE-Anschluss zur Verfügung.

BILDFORMAT

(nur S-VIDEO/VIDEO/480i-, 576i-, 480p- und 576p-KOMPONENTE-Signale)

Sie können das Bildseitenverhältnis bei Bedarf manuell umschalten. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen.

● 4:3

Das Eingangssignal wird ohne Änderung projiziert.

Das gestauchte Bild wird im Bildformat 16:9 projiziert.

Das Eingangssignal wird auf 75 % verkleinert und projiziert. Der S4:3-Modus wird verwendet, wenn 4:3-Bilder auf eine 16:9-Projektionsfläche projiziert werden.

Das S1-Signal, das ein ID-Signal enthält, wird erkannt, und das Bild wird automatisch im richtigen Bildformat projiziert.

HINWEIS:

• Wenn Sie ein Bild projizieren, dessen Bildseitenverhältnis nicht korrekt ist, wird das Bild gegebenenfalls verzerrt oder es werden Teile davon nicht angezeigt. Wählen Sie ein Bildseitenverhältnis aus, das der Absicht des Bilderstellers entspricht.
• Die Reihenfolge der ASPEKT-FUNKTION-Arten wird nicht nur von der Eingangsart bestimmt, sondern auch von den Eingabesignalen. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46.
• Wenn Sie ein urheberrechtlich geschütztes Bild mit ASPEKT-FUNKTION vergrößert oder verzerrt zu gewerblichen Zwecken in öffentlichem Raum wie z. B. in Hotels oder Restaurants projizieren, verletzen Sie gegebenenfalls das Urheberrecht des Urhebers.

S1-Videosignale

• Bei S1-Videosignalen handelt es sich um ein Videosignal mit einem Bildformat von 16:9, das ein Erfassungssignal umfasst. Dieses Erfassungssignal wird über bestimmte Quellengeräte wie beispielsweise Breitbild-Videogeräte ausgegeben.
• Bei Einstellung von „ASPEKT-FUNKTION“ auf „AUTO“ erfasst der Projektor das Erfassungssignal und schaltet das Bildformat automatisch auf 16:9 um.

AUFLÖSUNG

(Nur S-VIDEO/VIDEO/COMPUTER/KOMPONENTE-Signale)

Wenn die Auflösung des Eingangssignals unter der Auflösung des Projektors liegt, wird das Signal mit der Auflösung des Projektors projiziert. Sie können die

Option AUFLÖSUNG deaktivieren und das Eingangssignal mit der ursprünglichen, niedrigeren Auflösung projizieren. Nehmen Sie die gewünschte Einstellung mit den Tasten ◀▶ vor.

• EIN Aktiviert ● ● AUS Deaktiviert

HINWEIS:

• Es wird in der Regel empfohlen, diese Einstellung auf EIN zu belassen.
• Wenn die Option AUFLÖSUNG auf EIN gestellt wird, wird das Eingangssignal mit niedriger Auflösung unter Umständen in schlechterer Qualität projiziert.

Wenn AUFLÖSUNG auf AUS gestellt wird:

• Die Bildgröße wird unter Umständen verkleinert projiziert. Sie müssen gegebenenfalls ZOOM und FOKUS einstellen oder die Projektorposition ändern. - AUTO. TRAPEZ KORREKTUR, DIGITAL ZOOM, TRAPEZ und DOPPELBILD stehen nicht zur Verfügung.

BILDSPERRE

(nur COMPUTER-Signale)

Wenn das projizierte Bild Überlappungen aufweist, können Sie die Funktion BILDSPERRE zum Abgleich verwenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Deaktiviert • EIN Aktiviert

SPRACHE-Menü

1. Drücken Sie die MENU-Taste, um den Menü-Bildschirm zu öffnen.
2. Hiermit wird die gegenwärtig eingestellte Sprache angezeigt.
3. Wählen Sie über das Hauptmenü das SPRACHE-Menü aus und drücken Sie anschließend die ENTER-Taste.
4. Drücken Sie die ▲ oder ▼ Taste, um eine Sprache auszuwählen, und drücken Sie anschließend die ENTER-Taste.

OPTIONEN-MENÜ

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

EINGABEFÜHRUNG

Beim Umschalten des Eingangssignals werden die Eingangssignal-Informationen oben rechts auf dem projizierten Bild angezeigt. Sie können die Stufe der Eingangssignal-Informationen auswählen.

Optionen Funktion
AUS	Die Eingangssignal-Informationen werden nicht angezeigt.
EINFACH	Nur die Bezeichnung des Eingangssignals wird angezeigt.
AUSFÜHRLICH	Die Eingangssignal-Informationen werden detailliert angezeigt.

HINWEIS:

- Wenn „EINGABEFÜHRUNG“ auf „AUSFÜHRLICH“ eingestellt wurde, wird der Anweisungsbildschirm angezeigt, wenn COMPUTER1 oder COMPUTER2 ausgewählt wurde und kein Signal am COMPUTER1 IN- oder COMPUTER2 IN-Anschluss anliegt. Wenn Sie keine Anzeige des Anweisungsbildschirms wünschen, stellen Sie bitte die Option „EINGABEFÜHRUNG“ auf „EINFACH“ oder „AUS“.

EINSCHALT LOGO

Sie können das beim Start des Projektors angezeigte Logo ein- oder ausschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

• • EIN Aktiviert ● ● AUS Deaktiviert

FUNKTIONSTASTEN MENÜ

Sie können häufig verwendete Betriebe unter der FUNKTION-Taste des Projektors speichern und diese Taste als praktische Kurzwahltaste verwenden. Bei den einzustellenden Funktionen handelt es sich um „SHUTTER“, „AUTOMATIK“, „BILDAUSWAHL“, „STANDBILD“ und „DOPPELBILD“.

Verwenden Sie ◀▶, um die der FUNKTION-Taste zuzuweisende Funktion auszuwählen.

SHUTTER	Betreibt die SHUTTER-Funktion. Siehe „SHUTTER“ auf Seite 38
AUTOMATIK	Startet die automatische Positions-Korrekturfunktion. Siehe „AUTOMATIK“ auf Seite 37
BILDAUSWAHL	Schaltet die Bildauswahl um. Siehe „BILDAUSWAHL“ auf Seite 32
STANDBILD	Betreibt die Standbild-Funktion. Siehe „Standbild“ auf Seite 26
DOPPELBILD	Betreibt die DOPPELBILD-Funktion. Siehe „DOPPELBILD“ auf Seite 38

COMPUTER2 AUSWAHL

Sie können die Funktion des COMPUTER2 IN/1 OUT-Anschlusses umschalten.

● EINGABE COMPUTER2 IN ● ● AUSGANG COMPUTER1 OUT

LAMPENLEISTUNG

Mit dieser Einstellung wird die Lampenhelligkeit umgeschaltet. Bei einer Einstellung auf „ÖKO-MODUS“ wird die Luminanz der Lampe reduziert, aber der Projektor verbraucht gleichzeitig weniger Strom, und darüber hinaus wird das Betriebsgeräusch reduziert. Dies kann zur Verlängerung der Lampen-Lebensdauer beitragen. Wenn Sie den Projektor in kleinen Räumen verwenden, in denen keine hohe Luminanz erforderlich ist, empfehlen wir Ihnen die Einstellung von

„LAMPENLEISTUNG“ auf „ÖKO-MODUS“.

● ● STANDARD Normalmodus - ÖKO-MODUS ÖKO-modus

HINWEIS:

- Wenn kein Signal anliegt, kann „LAMPENLEISTUNG“ nicht eingestellt werden.

LAMPEN BETRIEBSZEIT

Sie können überprüfen, wie lang die Lampe verwendet wurde.

HINWEIS:

- Die LAMPEN BETRIEBSZEIT ist für die Bestimmung des Zeitpunkts wichtig, zu dem die Lampe ersetzt werden muss. Siehe „Austausch der Lampe“ auf Seite 43.

ZEITSCHALTUHR (AUS)

Sie können die Zeitschaltuhr so einstellen, dass sie den Projektor nach einer bestimmten Zeit automatisch ausschaltet, wenn kein Signal erkannt wird. Legen Sie den gewünschten Zeitraum (zwischen 15 und 60 Minuten in 5-Minuten-Intervallen) mit ◀▶ fest.

STROM DIREKT AN

Wenn das Netzkabel angeschlossen ist, können Sie den Projektor-Startstatus umschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Der Projektor schaltet sich im Bereitschaftsmodus oder im Projektionsmodus an. (Der Projektor wird dann mit demselben Status gestartet wie vor dem Abtrennen des Netzkabels.)

● ● EIN Der Projektor schaltet sich im Projektionsmodus an.

HINWEIS:

- Wenn der Projektor im Projektionsmodus angeschaltet wird, können Sie den Vorgang mit der POWER-Taste abbrechen.

BEDIENTEIL

Sie können die Funktionen der Bedienteiltasten am Projektorgehäuse deaktivieren. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

- SPERREN Deaktiviert die Tasten am Bedienteil. Es wird ein Bestätigungsdialogfeld angezeigt. - ENTSPERREN Aktiviert die Tasten am Bedienteil

AUTOMATIK

Sie können die AUTOMATIK-Funktion deaktivieren, wenn ein COMPUTER-Signal erkannt wird.

● ● AUTO Wenn der Projektor ein COMPUTER-Signal erkennt, wird die Position des projizierten Bildes automatisch mit SIGNALSUCHE, DOT CLOCK und CLOCK PHASE angepasst.

● TASTE Nur wenn die Taste AUTOMATIK betätigt wird, wird die Position des projizierten Bildes mit DOT CLOCK und CLOCK PHASE angepasst. Siehe „Fernbedienung“ auf Seite 12.

HINWEIS:

- Es wird in der Regel empfohlen, diese Einstellung auf AUTO zu belassen.

SIGNALSUCHE

Sie können das automatische Signalerfassungssystem deaktivieren.

- EIN Erkennt das Eingangssignal, das an den Anschlüssen anliegt, und projiziert das Bild. - AUS Deaktiviert

HINWEIS:

- Die SIGNALSUCHE steht nicht zur Verfügung, wenn ein Eingangssignal projiziert wird. - Es wird in der Regel empfohlen, diese Einstellung auf EIN zu belassen.

INSTALLATION

Wählen Sie bei der Installation des Projektors anhand der Position des Projektors die Projektionsart aus. Mit den Tasten ◀▶ schalten Sie durch die einzelnen Optionen. Siehe „Projektionsarten“ auf Seite 17.

FRONT/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden,Projektion von vorn
FRONT/DECKE	Anbringen an der Decke,Projektion von vorn
RÜCK/TISCH	Aufstellung auf einem Tisch/auf dem Fußboden,Projektion von hinten
RÜCK/DECKE	Anbringen an der Decke,Projektion von hinten

HOCHLAND

Wenn Sie den Projektor in großen Höhenlagen verwenden, muss die Option HOCHLAND auf EIN gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

● ● AUS Die Lüftergeschwindigkeit ist langsam. ● EIN Die Lüftergeschwindigkeit ist schnell.

HINWEIS:

• Ab 1 400 m (4 593 ft) über dem Meeresspiegel muss diese Einstellung auf EIN gesetzt werden. • Die Lautstärke des Lüftergeräuschs hängt von der Einstellung HOCHLAND ab.

RGB/YPBPR

(nur bei Signalen des Typs 480i, 576i, 480p, 576p, 1 080/60i, 1 080/50i, 720/60p und VGA480)

Hiermit wird das Signal eingestellt, das am

COMPUTER1 IN- und COMPUTER2 IN/1 OUT-

Anschluss eingeht.

Normalerweise sollten Sie „AUTO“ auswählen. RGB oder YPBPR wird je nach Synchronisierungssignal-Status automatisch ausgewählt.

Falls ein Bild nicht ordnungsgemäß projiziert wird, wählen Sie bitte je nach Eingangssignal „RGB“ oder „YPBPR“ aus.

● ● AUTO Automatisch - RGB RGB ● ● YBPR YPBPR

LAUTSTÄRKE

Sie können die Lautstärke des Tons einstellen, der über den integrierten Lautsprecher des Projektors und den VARIABLE AUDIO OUT-Anschluss ausgegeben wird.

ERWEITERTE EINSTELLUNG

Sie können verschiedene Optionen genauer einstellen.

• DOPPELBILD

Dies hat die gleiche Funktion wie die DOPPELBILD-Taste auf der Fernbedienung. Siehe „Projektion eines Bildes im DOPPELBILD-Modus“ auf Seite 27 hinsichtlich weiterer Einzelheiten.

● SHUTTER

Dies hat die gleiche Funktion wie die SHUTTER-Taste auf der Fernbedienung.

Siehe „Projektion vorübergehend anhalten“ auf Seite 26 hinsichtlich weiterer Einzelheiten.

- OSD ANORDNUNG

Sie können die Hintergrundfarbe des Menüs ändern. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

TYP1 Halbtransparent schwarz
TYP2 Blau
TYP3 Halbtransparent dunkelblau

• SXGA ART

(nur bei Signalen des Typs COMPUTER SXGA) Sie können zwischen SXGA und der größeren Einstellung, SXGA+, umschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

• XGA ART

(nur bei Signalen des Typs COMPUTER XGA) Sie können zwischen XGA und der breiteren Einstellung, WXGA, umschalten. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

TAFEL

Sie können die Option TAFEL aus den Menüpunkten BILDAUSWAHL im Menü BILD ausblenden. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

- EIN Zeigt die Option TAFEL in den Menüpunkten an. - AUS Zeigt die Option TAFEL in den Menüpunkten nicht an.

HINTERGRUNDFARBE

Sie können auswählen, ob der Bildschirm BLAU oder SCHWARZ angezeigt werden soll, wenn der Projektor untätig ist. Wählen Sie die gewünschte Option mit den Tasten ◀▶ aus.

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

● Eingabe der SICHERHEIT

Jedes Mal, wenn Sie auf das SICHERHEIT-Menü zugreifen, müssen Sie das Passwort eingeben.

Wenn Sie auf das SICHERHEIT-Menü zugreifen, bevor Sie das Standardpasswort durch ein eigenes Passwort ersetzt haben, geben Sie folgendes Standardpasswort ein.

- Drücken Sie ▲ ▶ ▼ ◀ ▲ ▶ ▼ ◀ und dann ENTER.

● Nach der Passwortänderung

Wenn Sie auf das SICHERHEIT-Menü zugreifen, nachdem Sie das Standardpasswort im Menü PASSWORT ÄNDERN durch ein eigenes ersetzt haben, geben Sie dieses Passwort ein.

HINWEIS:

• Das werkseitig voreingestellte Standardpasswort ist so lange gültig, bis Sie es im Menü PASSWORT ÄNDERN ändern.
• Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.

PASSWORT EINGABE

Sie können das Sicherheitssystem aktivieren. In diesem Fall werden Sie aufgefordert, das Passwort einzugeben, wenn der Projektionsmodus aufgerufen wird. Alle Bedientasten außer der POWER-Taste sind deaktiviert, bis das richtige Passwort eingegeben wird.

● ● AUS Deaktiviert ● EIN Aktiviert

HINWEIS:

• Wenn Sie das Sicherheitssystem aktiviert haben, sollten Sie das Standardpasswort aus Sicherheitsgründen durch Ihr eigenes Passwort ersetzen.
• Das werkseitig voreingestellte Standardpasswort ist so lange gültig, bis Sie es im Menü PASSWORT ÄNDERN ändern.

PASSWORT ÄNDERN

Sie können das Standardpasswort ändern.

1. Sie können eine Tastenfolge von bis zu acht Tasten mit den Tasten ▲ ▼ ◀ und ▶ eingeben.
2. Drücken Sie ENTER.
3. Drücken Sie genau die gleiche Tastenfolge, die Sie unter NEU als Passwort eingegeben haben, zur Bestätigung erneut.

- Wenn die eingegebene Tastenfolge nicht richtig ist, werden Sie aufgefordert, den Vorgang zu wiederholen.

1. Drücken Sie ENTER.

HINWEIS:

- Das eingegebene Passwort wird durch Sternchen im Eingabefeld dargestellt.

TEXTAUSGABE

Sie können einen eigenen Text, wie z. B. den Namen Ihres Unternehmens oder eine URL, eingeben, die während der Projektion unter dem Bild angezeigt wird.

● ● AUS Deaktiviert ● EIN Aktiviert

TEXTWECHSEL

Sie können einen eigenen Text von bis zu 22 Zeichen für die TEXTAUSGABE anzeigen.

1. Wählen Sie das gewünschte Zeichen mit ▲ ▼ ◀ ▶ aus.
2. Drücken Sie ENTER.

● ● Das ausgewählte Zeichen wird im Feld TEXTWECHSEL angezeigt.

1. Wiederholen Sie diesen Vorgang, bis der Text vollständig eingegeben wurde.

- Bei der Auswahl von LÖSCHE können Sie ein Zeichen löschen, das Sie mit dem Cursor ausgewählt haben. Drücken Sie anschließend ENTER.

1. Wählen Sie JA aus und drücken Sie ENTER, um den eingegebenen Text zu speichern.

- Wählen Sie NEIN oder drücken Sie die Tasten MENÜ/ZURÜCK, um zum vorhergehenden Menü zurückzukehren.

Fernbedienung Bedienteil

• Siehe „Navigation durch das MENÜ“ auf Seite 29.
• Siehe „Hauptmenü und Untermenüs“ auf Seite 30.

HINWEIS:

- Genauere Informationen finden Sie auf der im Lieferumfang des Projektors enthaltenen CD-ROM.

Optionen im NETZWERK-Menü

Im WIRELESS-Menü stehen folgende Optionen zur Verfügung.

• ● NETZWERK

Wählen Sie das Netzwerk aus, das Sie verwenden möchten.

● NAMEN ÄNDERN

Sie können einen Namen für den Projektor einstellen.

● ● PASSWORT EINGABE

Stellen Sie diese Option auf „EIN“, wenn Sie eine Passwortbestätigung unter der Bedingung verwenden möchten, dass der Projektor mit Hilfe eines Wireless-Netzwerks über einen PC gesteuert wird.

● ● PASSWORT ÄNDERN

Die Passwörter können geändert werden.

- WEB STEUERUNG

Stellen Sie "WEBCONTROL" auf "EIN", wenn der Projektor mit Hilfe eines Wireless-Netzwerks über einen PC gesteuert werden soll.

● ● LIVE MODE UNTERBRECHUNG

Stellen Sie diese Option auf „EIN“, um Benutzern zu erlauben, sich im LIVE-Modus mit dem Netzwerk zu verbinden, während ein anderer Benutzer bereits im LIVE-Modus angeschlossen ist.

- STATUS

Die Wireless-Einstellungen werden angezeigt.

- INITIALISIERUNG

Die Wireless-Einstellungen können auf die werkseitig voreingestellten Einstellungen zurückgesetzt werden.

TEMP-, LAMP-Anzeigen

Behebung der angezeigten Probleme

Falls ein Problem im Zusammenhang mit dem Projektor auftritt, wird dies durch die Anzeigen TEMP bzw. LAMP angezeigt. Gehen Sie zur Behebung des Problems wie folgt vor.

1. Überprüfen Sie den Status aller Anzeigen und des Projektors. Schalten Sie den Projektor dann ordnungsgemäß aus.
2. Stellen Sie die Ursache des Problems über den Status der Anzeigen TEMP bzw. LAMP fest.
3. Folgen Sie den unten aufgeführten Anweisungen für die entsprechende Anzeige, um das Problem zu beheben.
4. Schalten Sie den Projektor wieder ordnungsgemäß ein und überzeugen Sie sich, dass die Anzeige das Problem nicht mehr meldet.

HINWEIS:

- Wenn kein Problem festgestellt werden kann oder das Problem auch weiterhin besteht, darf der Projektor nicht eingeschaltet werden. Wenden Sie sich stattdessen an einen autorisierten Kundendienst.

● LAMP-Anzeige

Anzeige	● Leuchtet ROT	● Blinkt ROT
Problem	Die LAMPEN BETRIEBSZEIT hat 1 800 Stunden erreicht.	Störung des Lampen-Schaltkreises, Fehlfunktion oder beschädigte Lampe
Ursache	Die Betriebszeit der Lampe ist bald vorbei, die Lampe muss ersetzt werden.	Der POWER-Schalter wird wieder eingeschaltet, bevor die Lampe sich ausreichend abgekühlt hat.	Fehler im Lampen-Schaltkreis, anormale Funktion.	Die Lampe ist beschädigt.
Abhilfemaßnahme	Siehe „Austausch der Lampe“ auf Seite 43.	Lassen Sie die Lampe abkühlen und schalten Sie den POWER-Schalter ein.	Wenden Sie sich an einen autorisierten Kundendienst.	Siehe „Austausch der Lampe“ auf Seite 43.

• TEMP-Anzeige

Anzeige	● Anzeige leuchtet ROT, Projektion wird fortgesetzt. ● Anzeige blinkt ROT und der POWER-Schalter ist ausgeschaltet.
Problem	Die Temperatur im Projektor und/oder die Umgebungstemperatur ist ungewöhnlich hoch.
Ursache	Die Lüftungsöffnungen wurden abgedeckt.	Die Raumtemperatur ist zu hoch.	Der Projektor wird in größeren Höhenlagen (über 1 400 m) verwendet.
Abhilfemaßnahme	Entfernen Sie die Objekte von den Lüftungsöffnungen oder räumen Sie das Umfeld des Projektors frei.	Stellen Sie das Gerät in einem Raum mit Klimaanlage auf. Siehe „Technische Angaben“ auf Seite 50.	Schalten Sie den Projektorein*1und stellen Sie die Option HOCHLAND auf EIN. Siehe „HOCHLAND“ auf Seite 38.

*1. Der Projektor wird in größeren Höhenlagen nur 2 Minuten mit der AUS-Einstellung betrieben.

Pflege und Ersatzteile

Reinigung des Projektors

■ Vor der Reinigung des Projektors

● Trennen Sie das Netzkabel von der Wandsteckdose ab. - Ziehen Sie alle Kabel vom Projektor ab.

- Reinigung der Außenoberfläche des Projektors

Wischen Sie Schmutz und Staub mit einem weichen Tuch ab.

• Wenn der Schmutz schwer zu entfernen ist, befeuchten Sie einen Lappen in mit Neutralwaschmittel versetztem Wasser, wringen Sie den Lappen gut aus und wischen Sie den Projektor damit ab. Trocknen Sie den Projektor mit einem trockenen Tuch ab.
• Wenn Sie einen chemisch behandelten Lappen verwenden, beachten Sie die beigefügte Anleitung.

■ Reinigung der Linse

Wischen Sie Schmutz und Staub mit einem flusenarmen Tuch ab.

- Auf dem Objektiv dürfen keine Verunreinigungen oder Staub zurückbleiben. Diese werden vergrößert und auf die Projektionsfläche projiziert.

■ Reinigung der Luftfilter

Falls der Luftfilter durch Staub verstopft wird, steigt die Innentemperatur des Projektors an, die TEMP-Anzeige leuchtet und der Projektor schaltet sich aus (nach dem Ausschalten blinkt die TEMP-Anzeige).

Der Luftfilter sollte alle 100 Betriebsstunden gereinigt werden.

Verwenden Sie einen Staubsauger, um evtl. abgelagerten Staub zu entfernen.

Luftfilter-Abdeckung

• Falls der Staub auch mit einem Staubsauger nicht entfernt werden kann, bauen Sie den Luftfilter bitte aus, legen Sie ihn in einen Behälter mit Wasser und waschen Sie den Staub mit der Hand ab. Stellen Sie bitte sicher, dass Sie den Luftfilter erst nachdem er vollständig getrocknet ist, wieder einbauen.
• Verwenden Sie beim Waschen des Luftfilters keinerlei Reinigungsmittel.
• Falls der Staub auch durch das Waschen nicht entfernt werden kann, muss der Luftfilter ausgetauscht werden. Konsultieren Sie bitte Ihren Händler. Wenn darüber hinaus die Lampe ausgetauscht wird, tauschen Sie bitte gleichzeitig den Filter aus.

Austausch des Luftfilters

● Vor dem Austausch der Luftfilter

● ● Trennen Sie das Netzkabel von der Wandsteckdose ab.

- Austausch

1. Drehen Sie den Projektor vorsichtig um.
2. Entfernen Sie die Luftfilter-Abdeckung.
3. Ersetzen Sie den Luftfilter und installieren Sie die Luftfilter-Abdeckung.

Luftfilter-Abdeckung

- Stellen Sie sicher, dass Sie den Luftfilter vor der nächsten Verwendung des Projektors installieren. Falls der Projektor ohne Luftfilter betrieben wird, werden Staub und andere Substanzen in den Projektor hineingesaugt, was Fehlfunktionen zur Folge hat.

Austausch der Lampe

■ Vor dem Austausch der Lampe

● Trennen Sie das Netzkabel von der Wandsteckdose ab. - Stellen Sie sicher, dass die Lampe und deren Umgebung weit genug abgekühlt sind. - Legen Sie einen Kreuzschlitzschraubenzieher bereit. - Kontaktieren Sie den autorisierten Kundendienst zum Erwerb einer Ersatz-Lampe (ET-LAB50). - Wenn der Projektor an der Decke montiert wurde, führen Sie den Austausch nicht direkt unter dem Gerät durch und gehen Sie mit dem Gesicht nicht zu nah an den Projektor heran.

HINWEIS:

• Vor dem Austausch der Lampe muss diese mindestens eine Stunde abkühlen, um das Verbrennungs-, Beschädigungs- und Gefahrenrisiko auszuschließen.
• Verwenden Sie keine Ersatzlampen, die nicht autorisiert sind.

- Zeitpunkt des Austauschs der Lampe

Bei der Lampe handelt es sich um ein Verbrauchsteil. Selbst wenn noch nicht das Ende der gesamten Lebensdauer der Glühlampe erreicht wurde, nimmt die Helligkeit der Lampe zunehmend ab. Aus diesem Grund ist ein regelmäßiger Austausch der Lampe erforderlich.

Die Lampe sollte alle 2 000 Stunden ausgetauscht werden, aber je nach Lampen-Eigenschaften,

Betriebsbedingungen und Installationsumgebung muss die Lampe u. U. bereits eher ausgetauscht werden. Wir empfehlen Ihnen, rechtzeitig Vorkehrungen für den Austausch der Lampe zu treffen.

Die Lampe schaltet sich etwa 10 Minuten nach Erreichen von 2 000 Betriebsstunden automatisch aus, da die Wahrscheinlichkeit einer Explosion nach diesem Zeitpunkt erheblich ansteigt.

Anzeige	Auf der ProjektionsflächeERSATZ LAMPE	LAMP-Anzeige
Nach mehr als 2 800 Stunden	Oben links auf der Projektionsfläche wird 30 Sekunden lang „AUSTAUSCHLAMPE“ angezeigt.	Leuchtet ROT.
Nach mehr als 3 000 Stunden	„AUSTAUSCHLAMPE“ wird oben links im Bild angezeigt, bis Sie darauf reagieren. Drücken Sie eine beliebige Taste, um die Anzeige auszublenden.

HINWEIS:

• Die oben aufgeführten Betriebsstunden gelten bei Einstellung der Option „LAMPENLEISTUNG“ im „OPTIONEN“-Menü auf „STANDARD“ und wenn „AI“ im „BILD“-Menü auf „AUS“ gestellt wurde. Wenn Sie „LAMPENLEISTUNG“ auf „ÖKO-MODUS“ oder „AI“ auf „EIN“ stellen, kann die Lebensdauer der Lampe verlängert werden.
• Die Lampe muss nach 2 000 Betriebsstunden ausgetauscht werden, ihr Betrieb wird jedoch nicht für diesen gesamten Zeitraum garantiert.

- Austausch

HINWEIS:

- Wenn die Lampe länger als 2 000 Stunden verwendet wurde (wenn die „LAMPENLEISTUNG“ auf „STANDARD“ und „AI“ auf „AUS“ gestellt wurde), schaltet sich der Projektor nach etwa 10 Betriebsminuten in den Standby-Modus. Die Schritte 7 bis 12 sollten aus diesem Grund innerhalb von 10 Minuten abgeschlossen sein.

1. Trennen Sie das Netzkabel vom Projektor (Siehe „Netzkabel“ auf Seite 20) ab und stellen Sie sicher, dass der Bereich um die Lampe herum abgekühlt ist.
2. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Befestigungsschrauben der Lampenabdeckung auf der Unterseite des Projektors zu lösen; entfernen Sie anschließend die Lampenabdeckung.

1. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die beiden Befestigungsschrauben der Lampenabdeckung zu lösen, bis sich die Schrauben frei drehen. Halten Sie anschließend die Lampe an ihren Griffen fest und ziehen Sie die Lampe vorsichtig aus dem Projektor heraus.

1. Setzen Sie die neue Lampe ein und achten Sie dabei auf die ordnungsgemäße Ausrichtung; verwenden Sie anschließend einen Kreuzschlitzschraubenzieher, um die Befestigungsschrauben der Lampe sicher anzuziehen.

- Stellen Sie beim Einsetzen einer neuen Lampe sicher, dass Sie sie an den Punkten Ⓐ und Ⓑ hineindrücken.

1. Bringen Sie die Lampenabdeckung an und verwenden Sie einen Kreuzschlitzschraubendreher, um die Befestigungsschrauben der Lampenabdeckung sicher anzuziehen.

HINWEIS:

- Stellen Sie sicher, dass Sie die Lampe und die Lampenabdeckung sicher anbringen. Andernfalls schaltet sich ggf. der Schutzschaltkreis ein und das Gerät kann nicht eingeschaltet werden.

1. Schließen Sie das Netzkabel wieder an.
2. Drücken Sie die POWER-Taste, so dass ein Bild auf die Projektionsfläche geworfen wird.

HINWEIS:

- Falls die Option „STROM DIREKT AN“ im „OPTIONEN“-Menü auf „EIN“ gestellt wurde, wird die Projektion nach dem Netzkabel-Anschluss gestartet. Siehe „STROM DIREKT AN“ auf Seite 37.

1. Drücken Sie die MENÜ-Taste zur Anzeige des Menü-Bildschirms. Wählen Sie anschließend mit der Taste ▲ oder ▼ das Menü OPTIONEN aus.
2. Drücken Sie die ENTER-Taste und wählen Sie anschließend mit der Taste ▲ oder ▼ die Option LAMPEN BETRIEBSZEIT aus.
3. Halten Sie die ENTER-Taste ca. drei Sekunden lang gedrückt.

- Nun wird der LAMPEN BETRIEBSZEIT-Bildschirm angezeigt.

HINWEIS:

- Drücken Sie eine beliebige Taste außer POWER, um den „LAMPEN BETRIEBSZEIT“-Bildschirm auszuschalten.

1. Drücken Sie die POWER-Taste, um die Stromversorgung auszuschalten.
2. Trennen Sie nach dem Aufleuchten der POWER-Projektortaste in Rot das Netzkabel ab.

- Dadurch wird die Betriebsgesamtdauer der Lampe auf „0“ zurückgestellt.

Fehlerbehebung

Sollte ein Problem nicht zu beheben sein, wenden Sie sich an Ihren Händler.

Problem Ursache Siehe Seite
Das Gerät schaltet sich nicht ein.	● Das Netzkabel ist nicht angeschlossen.● An der Netzsteckdose liegt keine Spannung an.● Die TEMP-Anzeige leuchtet oder blinkt.● Die LAMP-Anzeige leuchtet oder blinkt.● Die Lampenabdeckung ist nicht richtig angebracht.● Der Schutzschalter wurde ausgelöst.	2020414143-
Kein Bild.	● Die Eingangsquelle für das Videosignal ist nicht richtig angeschlossen.● Die Eingangssignaleinstellung ist falsch.● Bei der Einstellung HELLIGKEIT ist die niedrigste Stufe eingestellt.● Ersetzen Sie den Luftfilter und installieren Sie die Luftfilter-Abdeckung.● Die SHUTTER-Funktion wird verwendet.	192632-26
Unscharfes Bild.	● Die Bildschärfe ist nicht richtig eingestellt.● Der Projektor ist nicht im richtigen Abstand zur Projektionsfläche aufgestellt.● Das Objektiv ist verschmutzt.● Der Projektor ist zu stark gekippt.	24164224
Die Farben sind blass oder gräulich.	● Die Einstellungen für FARBE oder TINT sind falsch.● Die am Projektor angeschlossene Eingangsquelle ist nicht richtig eingestellt.	3230
Der interne Lautsprecher gibt keine Geräusche aus.	● Ist die Audio-Signalquelle ordnungsgemäß angeschlossen?● An den VARIABLE AUDIO OUT-Anschluss wurde ein Kabel angeschlossen.● Die Lautstärke wurde vollständig heruntergedreht.	181528
Die Bedientasten am Projektor funktionieren nicht.	● Die Option BEDIENTEIL im Menü OPTIONEN wurde deaktiviert. Wenn Sie die Fernbedienung verlieren, wenn das BEDIENTEIL deaktiviert wurde, halten Sie die MENÜ-Taste und die ENTER-Taste gleichzeitig zwei Sekunden lang gedrückt.	37
Die Fernbedienung funktioniert nicht.	● Die Batterien sind erschöpft.● Die Batterien wurden nicht richtig eingesetzt.● Vor dem Empfänger für Fernbedienungssignale auf dem Projektor befindet sich ein Hindernis.● Die Fernbedienung wird außerhalb ihrer Reichweite verwendet.● Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann die Fernbedienung eventuell Funktionsstörungen aufweisen.	-12252525
Das Bild wird nicht richtig angezeigt.	● Das Signalformat (TV-SYSTEM) wurde nicht richtig eingestellt.● Der Videorecorder oder eine andere Signalquelle funktioniert nicht richtig.● Es liegt ein Signal an, das mit dem Projektor nicht kompatibel ist.	33-46
Kein Bild vom Computer.	● Das Kabel ist länger als das optische Kabel.● Der externe Videoausgang an einem Laptop ist nicht richtig eingestellt. (Sie können möglicherweise den externen Ausgang durch die Tastenkombination [Fn] + [F3] oder [Fn] + [F10] ändern. Die Umschaltung kann jedoch je nach Computer verschieden sein; weitere Einzelheiten finden Sie im Handbuch zum Computer.)● Falls eine COMPUTER-EINGANG-Anzeige erlischt, werden die Videosignale u. U. nicht über den Computer ausgegeben.● Die Einstellung COMPUTER2 AUSWAHL im Menü OPTIONEN ist falsch.	-491436

Technische Informationen

Verzeichnis kompatibler Signale

Modus	Anzeigeauf lösung (Punkte)*1	Abtastfrequenz		Dot clock-Frequenz (MHz)	Bildquali-tät*2	Auflösung*3	Anschlüsse
		H (kHz)	V (kHz)
NTSC/NTSC 4.43/PAL-M/PAL60	720 × 480i 15,7 59,9 A	JA					VIDEO IN/S-VIDEO IN
PAL/PAL-N/SECAM	720 × 576i 15,6 50,0 A JA
480i 720 × 480i 15,7 59,9 13,5 A JA							COMPUTER1 IN/COMPUTER2 IN
576i 720 × 576i 15,6 50,0 13,5 A JA
480p 720 × 483 31,5 59,9 27,0 A JA
576p 720 × 576 31,3 50,0 27,0 A JA
1 080/60i	1 920 × 1 080i	33,8 60,0 74,3 A
1 080/50i	1 920 × 1 080i	28,1 50,0 74,3 A
720/60p	1 280 × 720	45,0 60,0 74,3 A
VGA400	640 × 400 31,5 70,1 25,2 A JA						COMPUTER1 IN/COMPUTER2 IN
*4	640 × 400 37,9 85,1 31,5 A JA
VGA480	640 × 480 31,5 59,9 25,2 A JA
	640 × 480 35,0 66,7 30,2 A JA
	640 × 480 37,9 72,8 31,5 A JA
	640 × 480 37,5 75,0 31,5 A JA
	640 × 480 43,3 85,0 36,0 A JA
SVGA	800 × 600 35,2 56,3 36,0 A JA
*4	800 × 600 37,9 60,3 40,0 A JA
	800 × 600 48,1 72,2 50,0 A JA
	800 × 600 46,9 75,0 49,5 A JA
	800 × 600 53,7 85,1 56,3 A JA
MAC16	832 × 624 49,7 74,6 57,3 A JA
XGA	1 024 × 768	48,4 60,0 65,0	AA
	1 024 × 768	56,5 70,1 75,0	AA
*4	1 024 × 768	60,0 75,0 78,8	AA
	1 024 × 768	68,7 85,0 94,5	AA
	1 024 × 768i	35,5 87,0 44,9	AA
MXGA	1 152 × 864	64,0 71,2 94,2 A
	1 152 × 864	67,5 74,9	108,0	B
	1 152 × 864	76,7 85,0	121,5	B
MAC21	1 152 × 870	68,7	75,1	100	B
MSXGA *4	1 280 × 960	60,0	60,0	108,0	B
SXGA *4	1 280 × 1 024	64,0	60,0	108,0	B
	1 280 × 1 024	80,0 75,0	135,0	B
	1 280 × 1 024	91,1 85,0	157,5	B
SXGA+ *4	1 400 × 1 050	64,0	60,0	108,0	B
*4	1 400 × 1 050	65,1 59,9	122,4	B
UXGA60 *4	1 600 × 1 200	75,0	60,0	162,0	B
WXGA*5 *4	1 280 × 768	47,8 59,9 79,5 A
*4	1 280 × 800	49,7 59,8 83,5 A
*4	1 440 × 900	55,9 59,9	106,5	A

*1. Ein „i“ nach der Auflösung steht für die Übertragung in Halbbildern. *2. Folgende Symbole werden zur Angabe der Bildqualität verwendet. AA Höchste Bildqualität ist möglich. A Die Signale werden vom Bildverarbeitungsschaltkreis vor der Projektion konvertiert. B Zur Vereinfachung der Projektion kann es zum Verlust von Daten kommen. *3. Mit „OK“ versehene Signale sind mit der „AUFLÖSUNG“-Funktion kompatibel. Siehe „AUFLÖSUNG“ auf Seite 35. *4. Mit der „BILDSPERRE“-Funktion kompatible Signale. Siehe „BILDSPERRE“ auf Seite 35. *5 Mit dem CVT-Standard kompatible Signale.

Serieller Anschluss

Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden.

- Anschluss

COMPUTER1

DIN 8-polig (Stecker) Serieller Adapter (ET-ADSER: getrennt vertrieben)

Serieller Anschluss (Buchse)

■ Stiftzuweisungen und Signalnamen

Stift Nr. Signalname Inhalt
1 2 6		Interne Verbindung
3	RXD Empfangene Daten
4	GND Masse
5	TXD Übertragene Daten
7 8		NC

- Kommunikationseinstellungen

Signalebene RS-232C Zeichenlänge 8 B i t
Synchr.-Verfahren	Asynchron	Stoppbit	1 Bit
Baudrate	9 600 bps	X-Parameter	Keine
Parität	Keine	S-Parameter	Keine

- Grundformat

STX	Befehl	: Parameter		ETX
Startbyte(02h)	3 Byte	1 Byte	1 Byte-4 Byte	Ende(03h)

Das Datenstreaming vom Computer beginnt mit STX, dann folgen Befehl und Parameter, am Abschluss steht ETX. Sie können die entsprechenden Parameter hinzufügen.

- Nachdem die Lampe eingeschaltet wurde, kann der Projektor für ca. 10 Sekunden keinen Befehl empfangen; nachdem der Lüfter seinen Betrieb beendet hat und der Projektor in den Standby-Modus umgeschaltet hat (ca. 90 Sekunden nachdem die Anzeige erlischt) kann das Gerät für ca. 1 Sekunde keinen Befehl empfangen.

Warten Sie bitte so lange, bis die oben angegebene Zeitdauer vergangen ist, bevor Sie einen Befehl senden.

• Wenn Sie mehrere Befehle senden, überprüfen Sie, dass der Projektor eine Antwort gesendet hat, bevor Sie den nächsten Befehl senden.
• Bei Befehlen, bei denen keine Parameter übermittelt werden müssen, ist der Doppelpunkt (:) nicht erforderlich.
• Wenn vom Computer aus ein falscher Befehl gesendet wird, sendet der Projektor den Befehl „ER401“ an den Computer.

Kabeldaten

(Beim Anschluss an einen PC)

Steuerungsbefehle

Befehl Steuerungsinhalt Anmerkungen
PON Einschalten		Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert.● Der PON-Befehl wird während der Lampenkontrolle EIN ignoriert.Wenn während des Betriebs der Lampenkühlung nach dem Ausschalten der Lampe der PON-Befehl empfangen wird, wird die Lampe nicht sofort wieder eingeschaltet, um sie zu schützen.
POF Ausschalten
AVL Lautstärke		Parameter000 - 063 (einstellbarer Wert 0 - 63)
IIS EINGABE		Parameter:VID = VIDEO SVD = S-VIDEORG1 = COMPUTER1 RG2 = COMPUTER2NWP = WIRELESS (nur für den PT-LB51NTE)
Q$S	Abfrage des Lampenzustands	Callback0 = Bereitschaft 2 = Lampe eingeschaltet1 = Lampeneinschaltsteuerung aktiv 3 = Lampenausschaltsteuerung aktiv
OSH SHUTTER		Mit diesem Befehl kann das Bild kurzzeitig ausgeschaltet werden.Das Bild wird jedes Mal, wenn der Befehl gesendet wird, ein- oder ausgeschaltet.Senden Sie den Befehl nicht in kurzen Abständen hintereinander.Falls während der Verwendung der Shutter-Funktion ein anderer Befehl als „OSH“ an den Projektor gesendet wird, wird der „ER401“-Befehl vom Projektor an den Computer gesendet und die Shutter-Funktion wird ausgeschaltet.

Computeranschlusshilfe

Die Signale, die über den COMPUTER1 OUT-Anschluss ausgegeben werden, können mit dem entsprechenden Computer-Tastenbefehl umgeschaltet werden. Die Tastenbefehle hängen vom Hersteller ab. Wenn Sie die Computeranschlüsse, an denen keine Signale anliegen, auswählen, während EINGABEFÜHRUNG auf AUSFÜHRLICH gesetzt ist, wird die Computeranschlusshilfe angezeigt.

Hersteller	Tastenbefehl	Hersteller	Tastenbefehl	Hersteller	Tastenbefehl
Panasonic NEC		TOSHIBA SHARP HP		IBM SONY
				Apple
FUJITSU		EPSON DELL		Sonstige	Fn + 0/0

HINWEIS:

• Die Computeranschlusshilfe wird nach 5 Minuten ausgeblendet. Weitere Informationen finden Sie in der Bedienungsanleitung des Computers.

Technische Angaben

Stromversorgung		AC 100 - 240 V 50 Hz/60 Hz
Stromverbrauch		240 WIm Bereitschaftsmodus (bei inaktiver Lüftung): 4 W
Stromaufnahme 2,8 A – 1,3 A
LCD-Panel	Panelgröße (diagonal)	Typ 0,6 (15,24 mm)
	Seitenverhältnis 4 : 3
	Anzeige 3 transparente	LCDs (RGB)
	System Aktivmatrix
	Auflösung	786 432 (1 024 × 768) × 3 LCDs
Objektiv		Manueller Zoom (1 - 1,2 x)/Manuelle ScharfstellungF 1,6 - 1,9, f 18,8 mm - 22,6 mm
Lampe UHM-Lampe (165 W)
Helligkeit		2 000 lm*1
Lichtausgangskonstanz*2		90 %
Kontrastverhältnis 400 : 1
Betriebsbedingungen		Temperatur 0 °C - 40 °C (32 °F - 104 °F)Wenn HOCHLAND (Seite 38) auf EIN gestellt wurde: 0 °C - 35 °C (32 °F - 95 °F)Luftfeuchtigkeit 20%–80% (ohne Kondensation)
Abtastfrequenz*3(für RGB-Signal)	Horizontale Abtastfrequenz	15 kHz–91 kHz
	Vertikale Abtastfrequenz	50 Hz–85 Hz
	Dot clock-Frequenz Weniger als 100 MHz
KOMPONENTE (YPBPR)-Signale		480i, 480p, 576i, 576p, 720/60p, 1 080/50i, 1 080/60i,
Farbsystem		7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)
Projektionsgröße		33" - 300" (838,2 mm - 7 620 mm)
Projektionsabstand		1,1 m - 11,1 m (3'7" - 36'5")
Optische Achsenverschiebung		6:1 (fest eingestellt)
Bildseitenverhältnis		4 : 3
Installation		FRONT/TISCH, FRONT/DECKE, RÜCK/TISCH, RÜCK/DECKE (Menüauswahlverfahren)
Lautsprecher		1 Stück 4 cm x 2 cm oval
Maximale Lautstärkeausgabe		1,0 W (mono)

*1. Konformität mit ISO 21118:

Die angegebenen Werte stellen Durchschnittswerte dar, die auf Artikeln aus der Massenproduktion beruhen; die Untergrenze der Werte liegt zum Zeitpunkt des Versands bei 80 % der angegebenen Werte.

*2. Konformität mit ISO 21118:

Die angegebenen Werte stellen Durchschnittswerte dar, die auf Artikeln aus der Massenproduktion beruhen; die Untergrenze der Werte liegt zum Zeitpunkt des Versands bei 80 % der angegebenen Werte.

*3. Siehe „Verzeichnis kompatibler Signale“ auf Seite 46 zu verfügbaren Signalen.

Anschlüsse	S-VIDEO IN	Eine Leitung, 4-polige Mini-DIN-BuchseY: 1,0 V [p-p], C: 0,286 V [p-p], 75 Ω
	VIDEO IN	Eine Leitung, Cinch-Buchse1,0 V [p-p], 75Ω
	COMPUTER1 IN	Eine Leitung, 15-pol. HD D-Sub (Buchse)Während des Eingangs von RGB-SignalenR.G.B. 0,7 V [p-p], 75 ΩG.SYNC 1,0 V [p-p], 75 ΩHD, VD TTL hohe Impedanz, automatische Positiv-/NegativkompatibilitätWährend des Eingans von YPBPR SignalenY 1,0 V [p-p] (einschließlich Synchronisation), 75 ΩPB,PR 0,7 V [p-p], 75 Ω
	COMPUTER2 IN/1 OUT	Eine Leitung, 15-pol. HD D-Sub (Buchse)Für Eingang und Ausgang über Menü auswählbar.Während des Eingangs/Ausgangs von RGB-SignalenR.G.B. 0,7 V [p-p], 75 ΩG.SYNC 1,0 V [p-p], 75 ΩHD, VD TTL hohe Impedanz, automatische Positiv-/NegativkompatibilitätWährend des Eingans von YPBPR SignalenY 1,0 V [p-p] (einschließlich Synchronisation), 75 ΨPB,PR 0,7 V [p-p], 75 Ω
	AUDIO IN Eine Leitung, 0,5V [rms], Cinch-Buchse × 2 (L - R)
	COMPUTER AUDIO IN	Eine Leitung, 0,5V [rms], M3-Buchse (Stereo-MINI)
	VARIABLE AUDIO OUT	Eine Leitung, 0,5V [rms], M3-Buchse (Stereo-MINI)Monitor-Ausgang/stereokompatibel0 V [rms] - 2,0 V [rms] (variabel)
	SERIAL kompatibel mit DIN 8-poligem RS-232C
KABELLOSES NETZWERK	Kompatibel	IEEE802.11b/IEEE802.11g (Standardprotokoll für kabellose Netzwerke)
	Wireless-Kanal IEEE802.11b/IEEE802.11g: 1 - 13 Kanäle
	Abstand	30 m (98'5") Abhängig von der Anwendungsumgebung
Gehäuse Kunststoff (PC+ABS)
Abmessungen		Breite 297 mm (11 - 11/16")Höhe 57 mm (2 - 7/32") (ohne die hervorstehenden Teile)Tiefe 210 mm (8 - 1/4")
Gewicht		PT-LB51NTE: 1,9 kg (4,2 lbs.)PT-LB51E: 1,8 kg (4,0 lbs.)
Zulassungen		EN60950, EN55022, EN61000-3-2, EN61000-3-3, EN55024
Fernbedienung	Stromversorgung	3 V Gleichspannung (Batterien AA × 2)
	Reichweite	Ca. 15 m (49'2") (direkt vor dem Fernbedienungsempfänger)
	Gewicht	117 g (4,2 ozs.) (einschließlich Batterien)
	Abmessungen	Breite 48 mm (1 - 7/8")Tiefe 163 mm (6 - 13/32")Höhe 24,5 mm (-15/16") (ohne hervorstehende Teile)
Optionen	Deckenhalterung ET-PKB50
	Wireless-Fernbedienung	ET-RM300
	Serieller Adapter	ET-ADSER (DIN 8-polig/D-Sub 9-polig)

Abmessungen

Eingetragene Warenzeichen

● VGA und XGA sind Warenzeichen der International Business Machines Corporation. ● S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. Die Bildschirmanzeigen werden in der Schriftart Ricoh Bitmap angezeigt, die von Ricoh Company, Ltd., hergestellt und vertrieben wird.

Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.

Diese Bedienungsanleitung wurde auf Recyclingpapier gedruckt.

Index

A

Abmessungen 52

AC IN (Stromeingang) 15

AI

BILD-Menü 33

Anschlussbuchsen 15

Anschlüsse 18

ASPEKT-FUNKTION 34

AUDIO IN 15

AUFLÖSUNG 35

Taste der Fernbedienung 12

B

Batteriefach 12

Bedienkonsole 37

Berechnung

4:3 16

BILDAUSWAHL 32

BILD-Menü 32

BILDSCHÄRFE 32

BILDSPERRE 35

C

CD-ROM Zubehör ....11

CLOCK PHASE 34

COMPUTER

Anschlusshilfe 49

Fernbedienung 26

Taste der Fernbedienung 12

COMPUTER AUDIO IN 15

COMPUTER1 IN 15

COMPUTER2 AUSWAHL 36

COMPUTER2 IN/1 OUT 15

COMPUTER-SUCHE (Taste gibt es nur beim PT-

LB51NTE) 12

D

DAYLIGHT VIEW 33

DIGITAL ZOOM

Fernbedienung 28

Taste der Fernbedienung 12

Direktes Ausschalten 20

DOPPELBILD

Fernbedienung 27

Taste der Fernbedienung 12

DOT CLOCK 34

E

EINGABEFÜHRUNG 36

EINGANGSWAHL

Auswahl 24, 26

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 12

EINSCHALT LOGO 36

ENTER

Taste auf der Bedienkonsole 14

Taste der Fernbedienung 12

ERWEITERTE EINSTELLUNG

BILD-Menü 33

OPTIONEN-MENÜ 38

F

FARBE 32

FARBTEMPERATUR 32

Fehlerbehebung 45

Fernbedienung

Signalsender 12

Zubehör 11

FUNKTIONSTASTEN MENÜ 36

G

Größe der Projektionsfläche 16:9 .... 16 4:3 .... 16

H

Handschlaufe 13

HELLIGKEIT 32

HINTERGRUNDFARBE 38

HOCHLAND 38

|

INSTALLATION Menü .... 37 Projektionsarten .... 17

K

KONTRAST 32

L

LAMPE Anzeige .... 14 Austausch .... 43 Betriebsstatus .... 41 LAMPEN BETRIEBSZEIT .... 37 Lampenfach .... 15

LAMPENLEISTUNG 36

LAUTSPRECHER (Taste gibt es nur beim PT-LB51NTE).... 12

LAUTSTÄRKE 38

Fernbedienung 28

Taste der Fernbedienung 12

Luftfilter 15

Lüftungsausgang 15

Lüftungseingang 15

LUMINANZSENSOR 14

M

MENÜ Hauptmenü .... 30 Navigation .... 29 Taste auf der Bedienkonsole .... 14 Taste der Fernbedienung .... 12

MULTI-LIVE (Taste gibt es nur beim PT-LB51NTE).... 12

N

Navigationstasten Taste auf der Bedienkonsole 14 Taste der Fernbedienung 12 Netzkabel Anschluss 20 Zubehör 11

0

OPTIONEN-MENÜ 36

OSD ANORDNUNG 38

P

PASSWORT ÄNDERN 39

PASSWORT EINGABE 39

POSITION 34

POSITION-MENÜ 34

POWER

Bedienkonsole 14

Betriebsstatus 21

Taste der Fernbedienung 12

Projektionsobjektiv 14

Projektionswinkel 17

RAUSCHUNTERDRÜCKUNG 33

Reichweite

16:9 16

4:3 16

Reinigung 42

RGB/YPBPR 38

Ring Scharfstellring .... 14

Zoomring 14

S

Scharfstellring 14

SEITE (Taste gibt es nur beim PT-LB51NTE) .... 12

SERIAL 15

Anschluss 47

Grundformat 47

Kabeldaten 48

Kommunikationseinstellungen 47

Steuerungsbefehle 48

Stiftzuweisungen 47

SHUTTER

Fernbedienung 26

Taste der Fernbedienung 12

SICHERHEIT-Menü 39

Sicherheitsschloss 14

Signalempfänger 14

SIGNALSUCHE 37

SPRACHE 30

STAND MODUS 33

STANDARD

Fernbedienung 27

Taste der Fernbedienung 12

STANDBILD

Fernbedienung 26

Taste der Fernbedienung 12

STROM DIREKT AN

Funktion 20

Menü 37

S-VIDEO IN 15

SXGA-ART 38

T

TAFEL 38

Technische Angaben 50

Technische Informationen 46

TEMP

Anzeige 14

Betriebsstatus 41

TEXTAUSGABE 39

TEXTWECHSEL 39

TINT 32

TRAPEZ 34

TV-SYSTEM 33

U

Untermenü 30

v

VARIABLE AUDIO OUT 15

VIDEO

Fernbedienung 26

Taste der Fernbedienung 12

VIDEO IN 15

Vordere Einstellfüße....15, 17, 24

Vorderfußanpassung 15, 17, 24

W

WEISSABGLEICH 33

WIRELESS

Fernbedienung 26

Taste der Fernbedienung 12

x

XGA-ART 38

Z

ZEITSCHALTUHR (AUS) 37

Zoomring 14

Zubehör 11

ZURÜCK

Taste der Fernbedienung 12
