Produkttyp	Digitaler Decoder (DVB-S2)
Marke	Kathrein
Modell	UFS 810
Abmessungen (B x T x H)	ca. 280 x 180 x 45 mm
Gewicht	ca. 1,2 kg
Stromversorgung	12 V DC, 1,5 A
Empfang	DVB-S2, HD, MPEG-4
Anschlüsse	HDMI, USB 2.0, SCART, S/PDIF, LNB-Eingang
Funktionen	Timeshift, Aufnahme über USB, EPG, DiSEqC 1.0/1.2
Fernbedienung	IR-Fernbedienung enthalten
Display	4-stellige LED-Anzeige
Reinigung und Pflege	Nur mit trockenem, weichem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Gerät vor Feuchtigkeit und Staub schützen; Netzteil nur im Innenbereich verwenden
Ersatzteile und Reparatur	Ersatzteile über den Kathrein-Kundendienst beziehbar; Reparatur nur durch Fachpersonal
Allgemeine Informationen	Digitaler Decoder für Satellitenempfang; geeignet für SD- und HD-Programme

Häufig gestellte Fragen - UFS 810 KATHREIN

Wie schließe ich den Kathrein UFS 810 an?

Verbinden Sie den HDMI-Ausgang des Decoders mit dem Fernseher. Schließen Sie das Satellitenkabel (LNB) an den LNB-Eingang an. Stecken Sie das Netzteil ein. Schalten Sie das Gerät mit der Ein/Aus-Taste ein.

Kann ich den UFS 810 für DVB-C (Kabel) verwenden?

Nein, der Kathrein UFS 810 ist ausschließlich für DVB-S2 (Satellit) ausgelegt. Für Kabelempfang benötigen Sie ein entsprechendes Gerät.

Wie führe ich einen Werksreset durch?

Gehen Sie ins Menü > Einstellungen > Werkseinstellungen. Bestätigen Sie mit OK. Der Decoder startet neu.

Warum findet der Decoder keine Sender?

Prüfen Sie die Antennenausrichtung/Satellit. Führen Sie einen Suchlauf durch (Menü > Sendersuche). Stellen Sie sicher, dass das LNB-Konfiguration (z.B. 13/18V, DiSEqC) korrekt ist.

Kann ich Aufnahmen auf USB speichern?

Ja, schließen Sie einen USB-Speicher (FAT32-formatiert) an den USB-Anschluss an. Über die Timeshift-Taste können Sie live pausieren, über Rec aufnehmen.

Wie aktualisiere ich die Firmware?

Laden Sie die aktuelle Software von der Kathrein-Website herunter. Speichern Sie die Datei auf einem USB-Stick (FAT32). Verbinden Sie den Stick und wählen Sie Menü > Einstellungen > Software-Update.

Welche HDMI-Version wird unterstützt?

Der Decoder unterstützt HDMI 1.4, geeignet für 1080p (HD). 4K wird nicht unterstützt.

Was bedeutet die DiSEqC-Funktion?

DiSEqC ermöglicht die Steuerung mehrerer Satelliten (z.B. Astra und Hotbird) mit einer Antenne. Konfigurieren Sie es unter Menü > Einstellungen > DiSEqC.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel einsetzen, da diese ins Gehäuse eindringen könnten.

Der Decoder schaltet sich aus – was tun?

Überprüfen Sie das Netzteil auf korrekte Spannung (12V). Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Bei Überhitzung schaltet sich das Gerät aus Sicherheitsgründen ab.

BEDIENUNGSANLEITUNG UFS 810 KATHREIN

Rosenheim, 01.05.2018

KATHREIN-Werke KG ist jetzt KATHREIN SE KATHREIN-Werke KG is now KATHREIN SE

Zum 1. Mai 2018 ist die KATHREIN-Werke KG auf die KATHREIN SE, einer Europäischen Aktiengesellschaft (Societas Europaea), übergegangen.

Die neuen Firmendaten lauten seither wie folgt:

KATHREIN SE

Anton-Kathrein-Str. 1–3

83022 Rosenheim, Deutschland

Steuer-Nr.: 156/117/30745

UST-Ident-Nr.: DE 131 558 540

Registergericht: Traunstein, HRB 24848

KATHREIN SE

Anton-Kathrein-Straße 1–3

83022 Rosenheim

Germany

Phone: [phone]

Fax: [phone]

www.kathrein.com

Executive Board:

Anton Kathrein (CEO),

Joachim Döring, Elmar Geißinger,

Jürgen Walter, Hans-Joachim Ziems

Supervisory Board:

83022 Rosenheim, Deutschland

Anschluss und Inbetriebnahme

UFS 810

Deutsch

WICHTIG Vor Gebrauch sorgfältig lesen! KATHREIN 08:10

1 Allgemeine Sicherheitshinweise 2
2 Zu dieser Anleitung ....6
2.1 Inhalt....6
2.2 Erklärung der Symbole und Signalwörter 6
2.3 Abkürzungen und Fachbegriffe 7
3 Lieferumfang....7
4 Batterien in die Fernbedienung einlegen 8
5 Bedienelemente und Anschlüsse....9
6 Gerät anschließen 10
6.1 Voraussetzungen.... 10
6.2 Antennenkabel anschließen 11
6.3 TV-Gerät anschließen 11
7 Erstinbetriebnahme....12
7.1 Fernbedienung 12
7.2 Erstinbetriebnahme durchführen.... 13

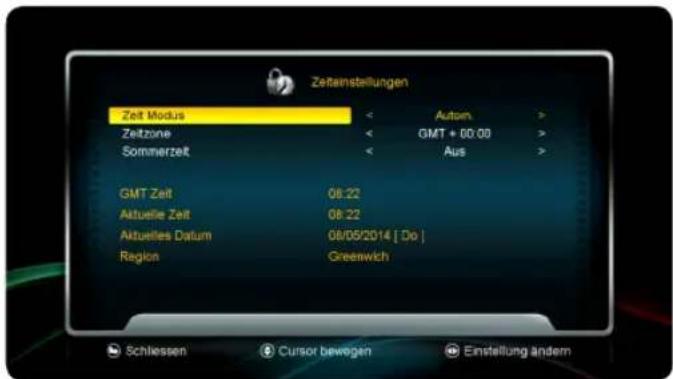

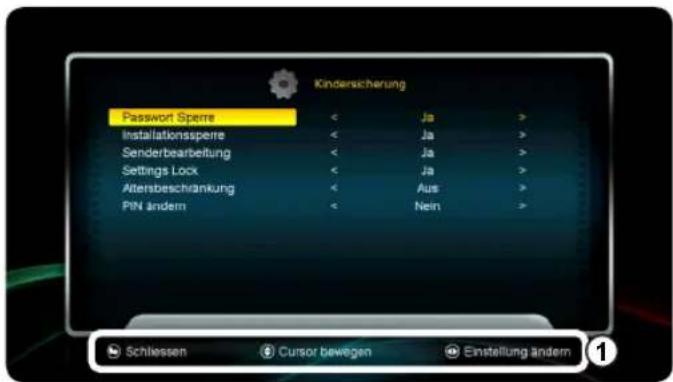

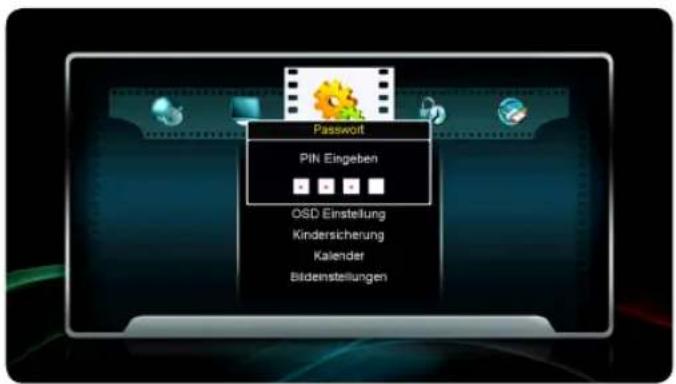

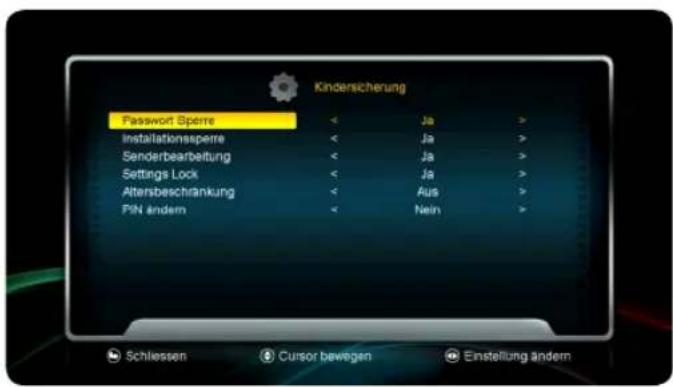

7.3 Optionale Einstellungen vornehmen 14
8 Funktionen der Fernbedienung....18
9 Häufig gestellte Fragen....20
10 Entsorgung....22
11 Urheberrecht und Lizenzbedingungen....23

1 Allgemeine Sicherheitshinweise

Warnung

Lebensgefahr durch elektrische Spannung und sich daraus ergebende Brandgefahr. Beachten Sie dazu die folgenden Punkte:

Netzkabel

• Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt ist oder wird.
• Geräte mit beschädigtem Netzkabel müssen vom Netz getrennt werden (Netzstecker ziehen!) und vor erneuter Inbetriebnahme durch einen Fachmann des Elektrohandwerks in Stand gesetzt werden.

Netzspannung

• Betreiben Sie das Gerät nur mit der zulässigen Netzspannung. Die Netzspannung steht auf der Geräte-Rückseite oder auf dem externen Netzteil.
• Das Gerät darf erst ans Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit der Antenne und dem TV-Gerät oder dem Kabelnetz und dem PC hergestellt wurden.

Zugänglichkeit der Netzsteckdose

Stellen Sie das Gerät in der Nähe einer gut zugänglichen Netzsteckdose auf, damit Sie jederzeit in der Lage sind, das Gerät vom Stromnetz zu trennen.

Spielende Kinder

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken.

Reinigung

• Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen.
• Öffnen Sie auf keinen Fall das Gerät.
• Stecken Sie keine Gegenstände in die Lüftungsschlitze.
• Benutzen Sie zur Reinigung ein trockenes Tuch.
• Reinigen Sie nur die Oberfläche des Geräts.

Umgebungsbedingungen

• Receiver und Netzteil dürfen nur in Innenräumen verwendet werden.
• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser.
  – Betreiben Sie das Gerät nicht in Feuchträumen.
• Verwenden Sie das Gerät nur in gemäßigtem, nicht tropischem Klima.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät, z. B. Vasen.

Vorsicht

Gefahr durch elektrische Spannung und Entstehen eines Brandes. Beachten Sie dazu die folgenden Punkte:

Reparatur

Lassen Sie Reparaturen an Ihrem Gerät nur von qualifiziertem Fachpersonal ausführen.

• Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes gefährdet werden.
• Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät.
• Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.

Erdung der Antennenanlage

Eine falsch geerdete Antennenanlage kann zu Überspannung bei Blitzeinschlag führen. Erden Sie die Antennenanlage vorschriftsmäßig oder schließen Sie sie an den Potenzialausgleich an. Beachten Sie dabei die EN 60728/11 und gegebenenfalls die landesspezifischen Vorschriften.

Vorsicht

Gefahr von Verätzung und Explosion durch Batterien. Beachten Sie die folgenden Punkte, wenn Ihr Gerät mit Batterien geliefert wurde (z. B. Fernbedienung):

• Setzen Sie die Batterien nicht unzulässiger Erwärmung, Sonneneinstrahlung oder Feuer aus.
• Beachten Sie die auf den Batterien angegebenen Sicherheitshinweise.
• Ersetzen Sie die Batterien nur durch identische oder gleichwertige Typen.

Achtung

Gefahr der Beschädigung des Geräts. Beachten Sie dazu die folgenden Punkte:

Fehlbeschaltung der Anschlüsse

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen.

Überhitzung

Beachten Sie die folgenden Punkte, damit die im Gerät entstehende Wärme ausreichend abgeführt wird.

• Halten Sie mindestens diesen Freiraum um das Gerät ein, sofern in der mitgelieferten Anleitung nichts anderes angegeben ist: 10 cm oberhalb, 5 cm dahinter, 2 cm seitlich.
• Installieren Sie das Gerät niemals in einem Schrank oder einem Regal mit unzureichender Belüftung.
• Verdecken/blockieren Sie niemals die Lüftungsschlitze und den Lüfter des Gerätes, z. B. durch andere Geräte, Zeitschriften, Tischdecken, Kleidung oder Vorhänge.

- Stellen Sie keine Gegenstände auf das Gerät.

- Stellen Sie das Gerät nicht in der Nähe der Heizung auf und stellen Sie keine offenen Flammen auf das Gerät, z. B. Kerzen.

- Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.

Datenverlust und Softwarebeschädigungen, wenn der Receiver während des Betriebs vom Stromnetz getrennt wird

Schalten Sie den Receiver immer mit der Stand-by-Taste (on/off) der Fernbedienung in den Stand-by-Modus, bevor Sie ihn vom Stromnetz trennen. Dadurch wird sichergestellt, dass geänderte und neu hinzugekommene Daten vom Receiver gespeichert werden.

Längere Abwesenheit oder Gewitter

- Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich (aus dem Stand-by-Modus heraus) mit dem Netzschalter aus. Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose, um das Gerät komplett vom Stromnetz zu trennen. Dies gilt auch für andere Geräte, die mit dem Gerät verbunden sind.

- Es wird empfohlen auch das Antennenkabel vom Gerät zu trennen.

Weitere Punkte

Auswirkungen der Abwärme des Geräts

• Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung des Gerätes liegt im zulässigen Bereich. Empfindliche Möbeloberflächen und Furniere können sich jedoch durch ständige Wärmeeinwirkung im Laufe der Zeit verfärben.
• Die Gerätefüße können auf behandelten Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie das Gerät auf eine feste, geeignete und ebene Unterlage, um Farbveränderungen zu vermeiden.

Verwendung der Anleitungen

• Lesen Sie die Anleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
• Bewahren Sie die Anleitungen für später auftretende Fragen auf und geben Sie diese an neue Besitzer weiter.

Rückversand/Originalverpackung

Bewahren Sie die Originalverpackung für den eventuellen Rückversand auf. Receiver sind aufgrund der Bauart stoßempfindlich und nur durch die Originalverpackung ausreichend geschützt. Bei unsachgemäßem Versand erlischt der Garantie-/Gewährleistungsanspruch für den Receiver.

Updates

Die in dieser Anleitung enthaltenen Informationen entsprechen dem Stand bei Drucklegung. Wir behalten uns jedoch das Recht vor, jederzeit und ohne Vorankündigung Änderungen durchzuführen. Sollte es eine neue Software für Ihren Receiver geben, die Auswirkungen auf die Anleitung hat (z. B. die Änderung von Menüs und/oder Funktionen), werden wir, falls wir dies für erforderlich halten, eine neue Anleitung zum Download unter www.kathrein.com zur Verfügung stellen.

Notieren Sie die Grundeinstellungen des Receivers, die Sie während der Erstinbetriebnahme vornehmen, um bei Bedarf darauf zurückgreifen zu können.

2 Zu dieser Anleitung

2.1 Inhalt

Diese Kurzanleitung beschreibt, wie Sie den Receiver schnell und einfach an die gebräuchlichsten Satellitenanlagen anschließen und anschließend in Betrieb nehmen. Alle darüber hinaus gehenden Informationen finden Sie in der ausführlichen Gebrauchsanleitung auf www.kathrein.com.

▶ Gehen Sie zu www.kathrein.com ▶ SAT ▶ Produktübersicht ▶ Produkte ▶ Receiver ▶ Sat-Receiver (DVB-S).

Auf der Produktseite Ihres Receivermodells stehen die Anleitungen zum Download zur Verfügung.

2.2 Erklärung der Symbole und Signalwörter

2.2.1 Symbole

allgemeines Warnzeichen

Gefahr von Sachschaden

Tipp

Hinweis zur Installation oder Bedienung des Geräts oder zur Benutzung der Anleitung

2.2.2 Signalwörter

Die Signalwörter werden in Verbindung mit den oben stehenden Symbolen verwendet:

Warnung Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht Das Signalwort bezeichnet eine Gefährdung mit einem niedrigem Risikograd, die eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Achtung Das Signalwort bezeichnet eine Gefährdung, die einen Sachschaden zur Folge haben kann.

2.3 Abkürzungen und Fachbegriffe

DiSEqC DiSEqC (Digital Satellite Equipment Control) ist eine digitale Steuersignaltechnik, die für den Empfang von mehr als 1 Satelliten verwendet wird.

Multi- schalter Ein Multischalter verteilt die vom LNB gelieferten Signale an die einzelnen Sat- Receiver.

S/PDIF S/PDIF (Sony/Philips Digital Interface Format) ist eine digitale Schnittstelle für die elektrische oder optische Übertragung digitaler Audiosignale, wie z. B. Dolby Digital AC-3.

UTC UTC (Universal Time, Coordinated) ist die koordinierte Weltzeit bezogen auf den Nullmeridian, der durch den Londoner Stadtteil Greenwich verläuft. Die Mitteleuropäische Zeit (MEZ) entspricht UTC+1:00, die im Sommer geltende Mitteleuropäische Sommerzeit (MESZ) entspricht UTC+2:00.

3 Lieferumfang

5

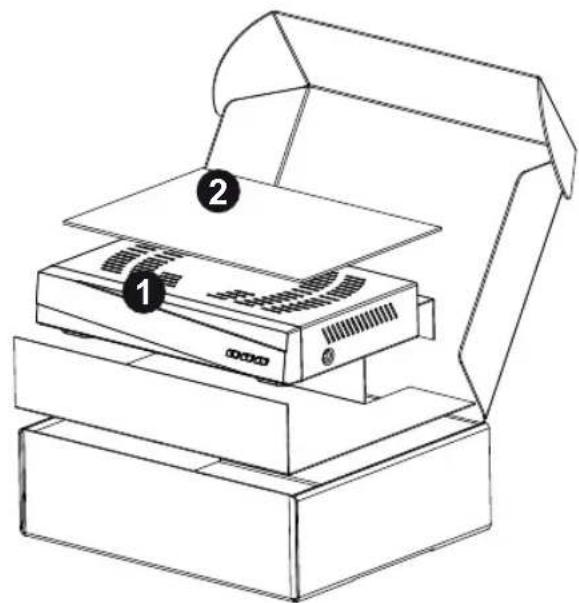

Abb. 1: Lieferumfang (mit Verpackung)

① Receiver UFS 810

② Kurzanleitung und Sicherheitshinweise

③ Fernbedienung

④ HDMI-Kabel

Das mitgelieferte Zubehör kann von der Abbildung abweichen.

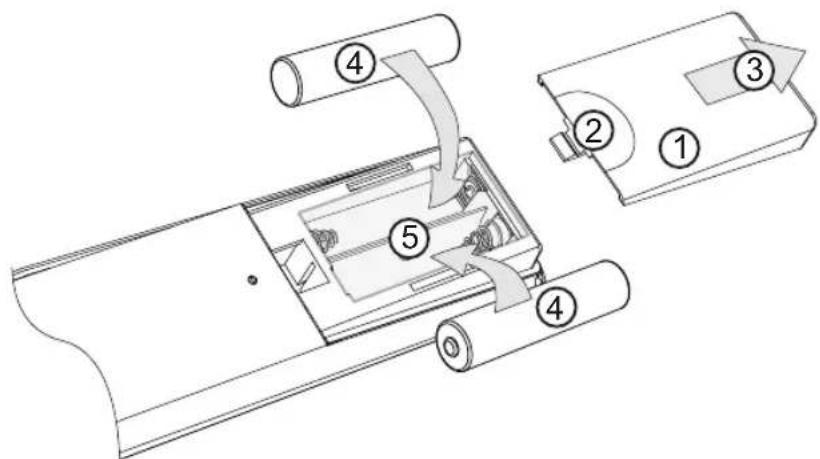

4 Batterien in die Fernbedienung einlegen

1. Nehmen Sie den Deckel der Fernbedienung ab. Drücken Sie dazu auf die Stelle ② und schieben den Deckel ① nach hinten ab ③ (Abb. 2).
2. Legen Sie die mitgelieferten Batterien ④ in das Batteriefach ⑤ ein. Achten Sie dabei auf die richtige Polung (Polung ist im Boden des Batteriefachs markiert).
3. Setzen Sie den Deckel auf und schieben ihn nach vorne bis zum Anschlag.

Abb. 2: Batterien in die Fernbedienung einlegen (Prinzipdarstellung)

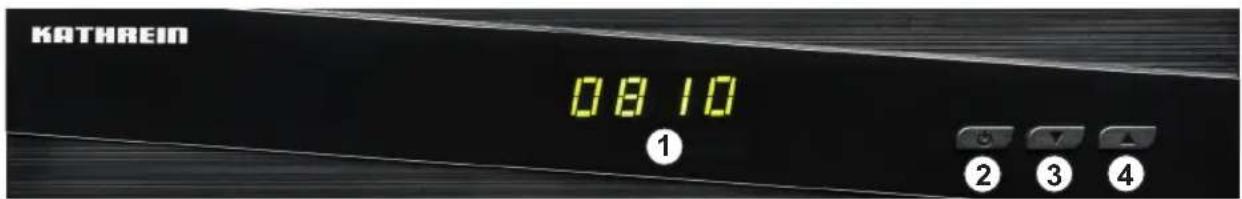

5 Bedienelemente und Anschlüsse

KATHREIN 0810 ① ② ③ ④

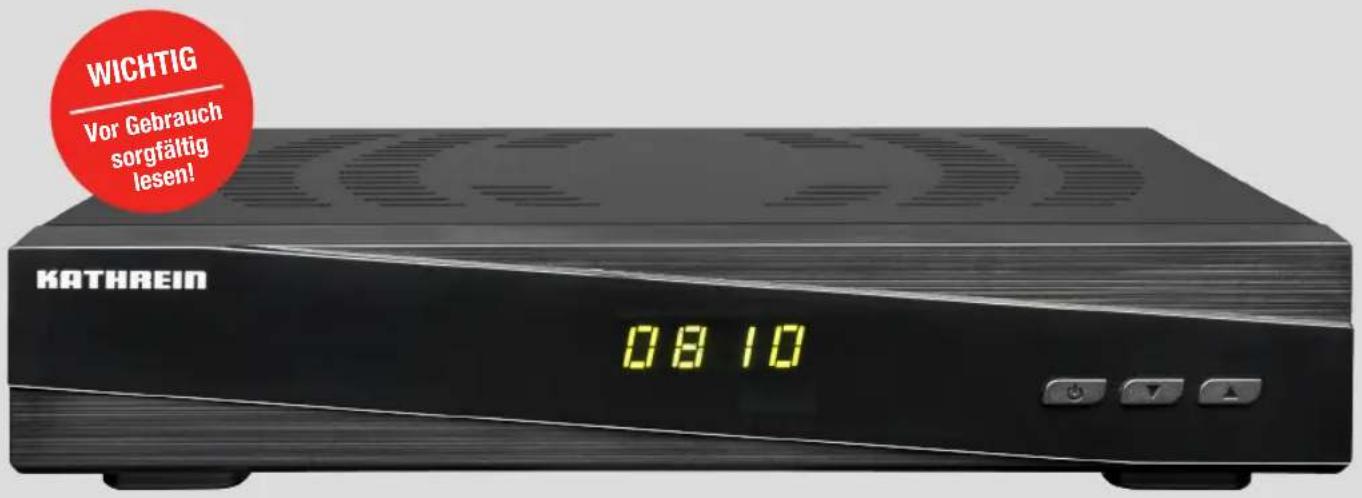

Abb. 3: Frontseite

① 7-Segment-Anzeige
② On/Off-Taste (Betrieb/Stand-by)

③ Programmwahl-Taste -
④ Programmwahl-Taste +

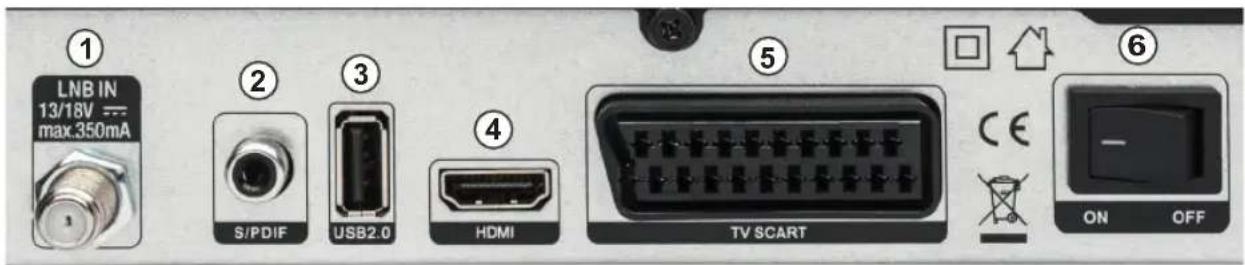

① LNB IN: Eingang Satellitensignal, F-Steckverbinder
② S/PDIF: digitaler Audio-Ausgang für Dolby Digital AC 3, S/PDIF elektrisch, Cinch-Buchse
③ USB 2.0: Buchse Typ A
④ HDMI: Ausgang, Buchse Typ A
⑤ SCART: Ausgang
⑥ ON/OFF: Ein-/Aus-Schalter a)

a) Es findet keine komplette Trennung vom Stromnetz statt (siehe Abschnitt Längere Abwesenheit oder Gewitter, S. 5)

6 Gerät anschließen

6.1 Voraussetzungen

Diese Kurzanleitung beschreibt das Anschließen und Inbetriebnehmen von Einzelanlagen vom Typ DiSEqC™1.0 oder Einfacher LNB für die Satelliten Astra 19,2° Ost ^1) und Hotbird 13° Ost ^1) . Alle anderen Anlagen sind in der ausführlichen Gebrauchsanleitung beschrieben. Fragen Sie Ihren Fachhändler, wenn Sie Fragen oder Probleme haben.

1) Astra 19,2° Ost auf Position 1 und Hotbird 13° Ost auf Position 2 sind vorinstalliert.

Tipp Beachten Sie den Unterschied zwischen Einzelanlage und Einkabel-System:

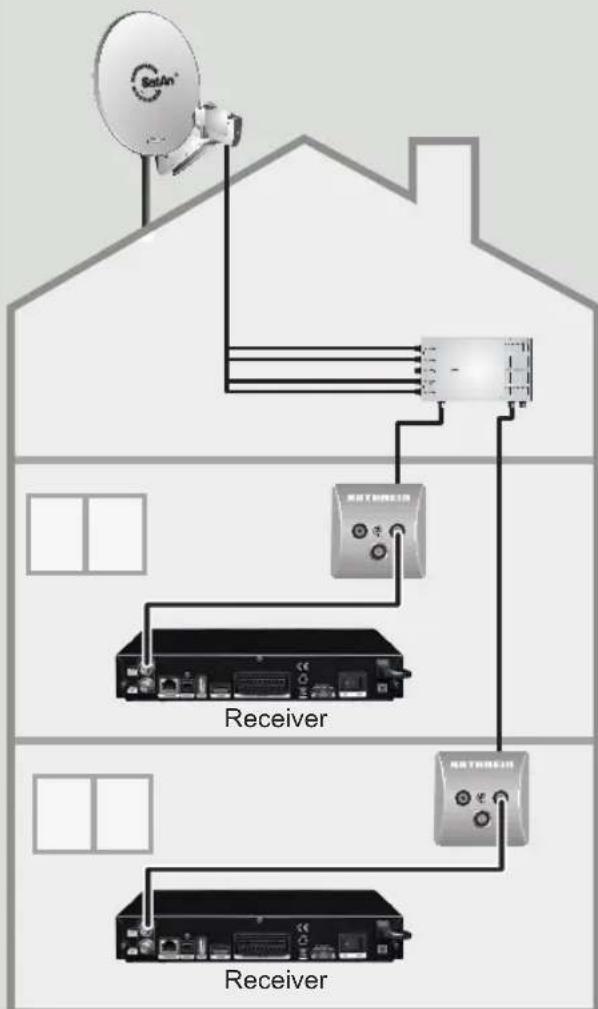

Bei der klassischen Sat-Verteilung (Einzelanlage) ist jeder Receiver/Teilnehmer an eine eigene Antennenleitung angeschlossen.

Abb. 5: Einzelanlage

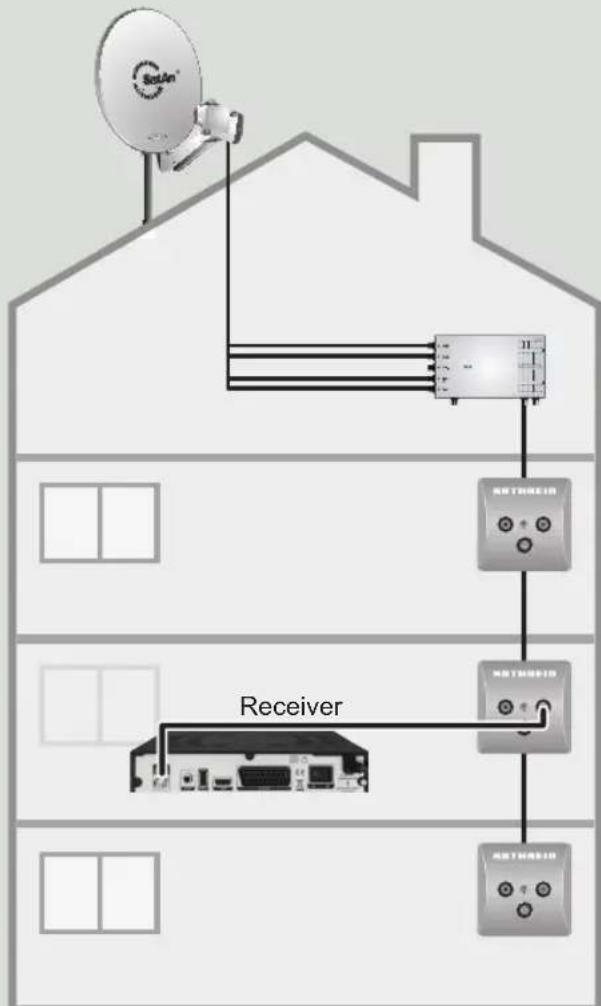

Beim Einkabel-System sind mehrere Receiver/Teilnehmer an eine Antennenleitung angeschlossen. Damit jeder Receiver/Teilnehmer unabhängig Programme empfangen kann, werden Übertragungskanäle verwendet.

Abb. 6: Einkabel-System

6.2 Antennenkabel anschließen

√ Es steht ein ausreichend langes Antennenkabel mit F-Schraubsteckern zur Verfügung (Abb. 7).
▶ Verbinden Sie den Tuner-Eingang LNB IN und eine Sat-Steckdose mit dem Antennenkabel (①, ②, ③ in Abb. 8):

a) Setzen Sie den F-Schraubstecker mittig auf LNB IN und schieben ihn bis zum Anschlag ein.

b) Schrauben Sie die Überwurfmutter des F-Schraubsteckers fest.

Abb. 7: F-Schraubstecker

6.3 TV-Gerät anschließen

1. Verbinden Sie den HDMI-Anschluss des Receivers und das TV-Gerät mit dem mitgelieferten HDMI-Kabel (④ in Abb. 8).
2. Führen Sie die Erstinbetriebnahme gemäß Kapitel 7 durch.

KATHREIN ① ② HDMI TV ③ ④ S/P/DPF USB2.0 TV SCART CE ON OFF AC TV SCART NATIONAL PAPER 300V 4 Eckloschock-Celler Multi-Channel

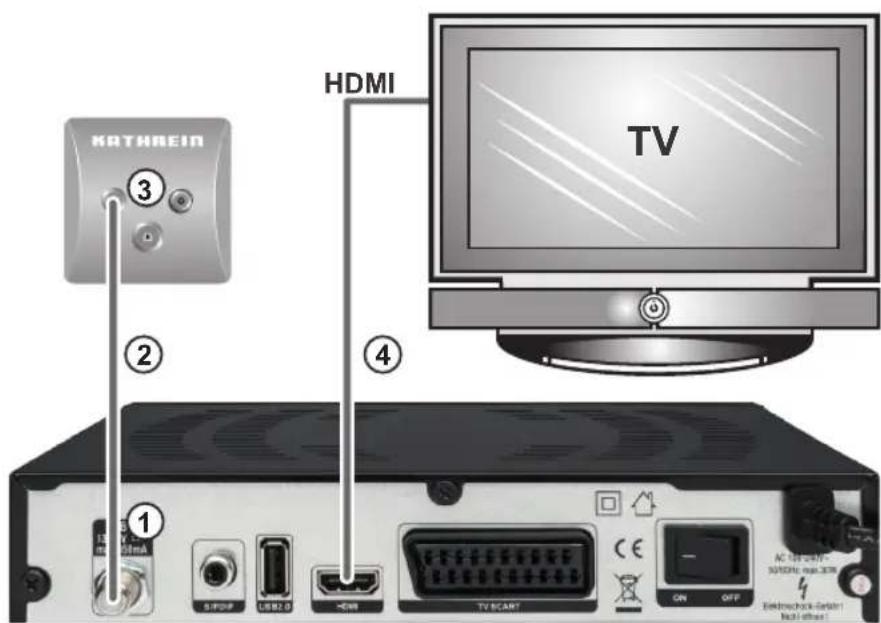

Abb. 8: Verkabelung des Receivers

7 Erstinbetriebnahme

Achtung

Gefahr der Beschädigung des Geräts. Schließen Sie das Gerät gemäß den vorstehenden Kapiteln fachgerecht an, bevor Sie es an das Stromnetz anschließen und die Erstinbetriebnahme durchführen.

Tipp

Bei der Erstinbetriebnahme können Sie Ihre Empfangsanlage nicht beschädigen. Fragen Sie Ihren Fachhändler, wenn Sie Fragen oder Probleme haben.

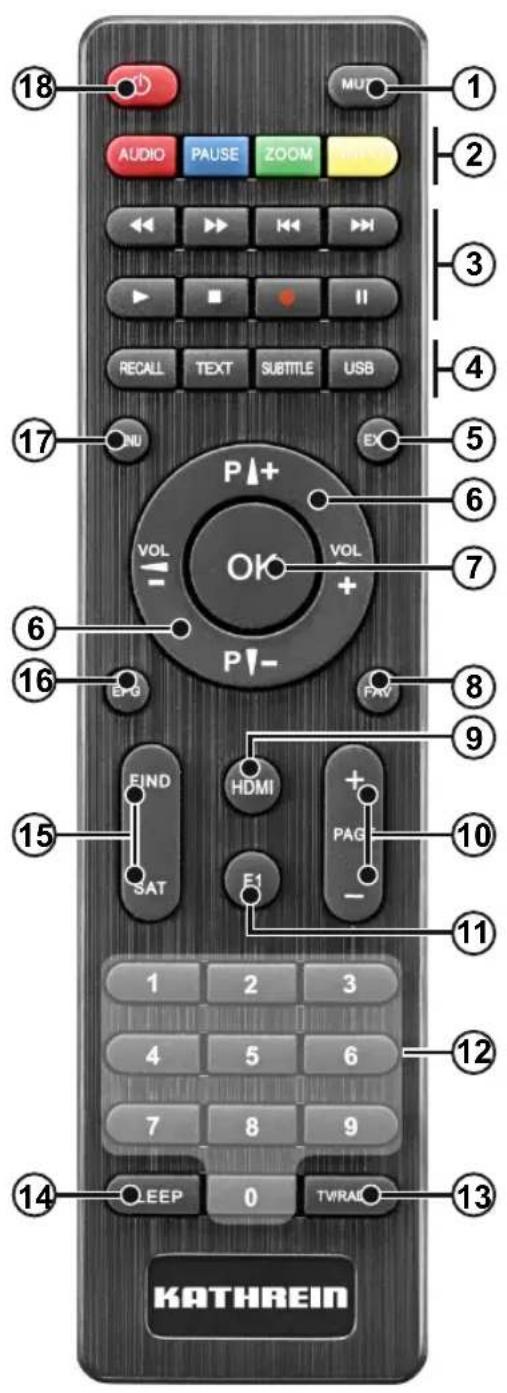

7.1 Fernbedienung

Für die Erstinbetriebnahme benötigen Sie die folgenden Tasten der Fernbedienung:

im Menü und in Listen navigieren MENU Hauptmenü anzeigen

• im Menü und in Listen navigieren
• Funktion wählen
• Wert ändern

EXIT • einen Schritt zurück

- eine Menüebene höher

• Einstellung bestätigen
- Untermenü aufrufen

7.2 Erstinbetriebnahme durchführen

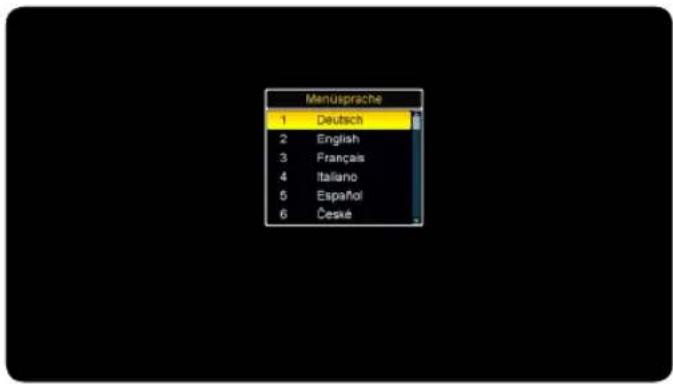

TV-Gerät/Receiver einschalten und Sprache wählen

Menusprache 1 Deutsch 2 English 3 Français 4 Italiano 5 Español 6 Ceske

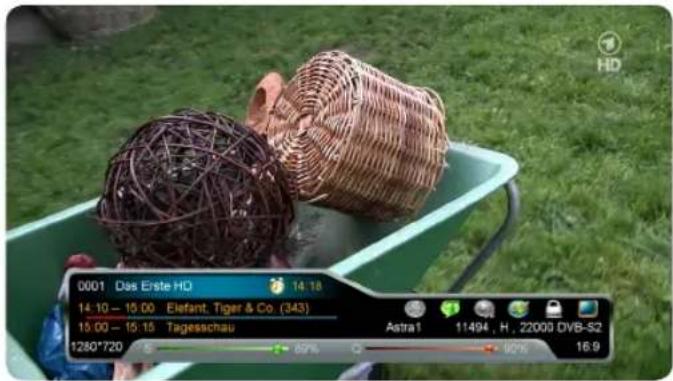

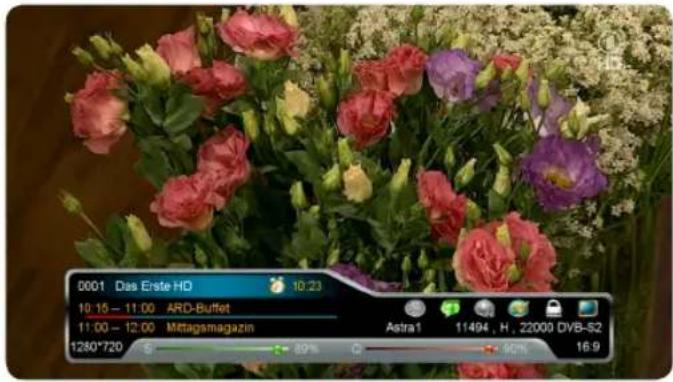

0001 Das Erste HD 10:23 10:15 – 11:00 ARD-Buffet 11:00 – 12:00 Metagsmagazin 1280*720 Astra1 11494 , H , Z2000 DVB-S2 89% 40% 16:9

1. Schließen Sie den Receiver und das TV-Gerät an das Stromnetz an.
2. Schalten Sie das TV-Gerät ein.
3. Wählen Sie am TV-Gerät den HDMI-Eingang, an den Sie den Receiver angeschlossen haben.
4. Schalten Sie den Receiver mit dem Ein-/Aus-Schalter ein.

⇒ Der Receiver zeigt die Sprachauswahl an (Abb. links).

1. Wählen Sie Ihre Sprache mit P/A+ P/I- und bestätigen Sie mit OK

⇒ Das TV-Programm wird angezeigt, die Erstinbetriebnahme ist abgeschlossen (Beispiel in Abb. links).

Tipp

Die Programmliste ist vorinstalliert. Der Programmsuchlauf muss nicht unbedingt durchgeführt werden (Hauptmenü ► Installation ► Programmsuchlauf).

7.3 Optionale Einstellungen vornehmen

Dieser Abschnitt beschreibt wichtige optionale Einstellungen, die Sie bei Bedarf durchführen können. Weitere Einzelheiten finden Sie in der Gebrauchsanleitung.

Kindersicherung einstellen

Tipp

Die Beschreibung der Kindersicherung dient gleichzeitig als allgemeines Beispiel für die Menübedienung.

Im Menü navigieren

< Installation > Antenneneinstellungen Programmsuchlauf Satellten bearbeiten Transponder bearbeiten Motor Einstellungen USALS Einstellung

1. Drücken Sie MENU. Das Menü Installation erscheint (Abb. links).

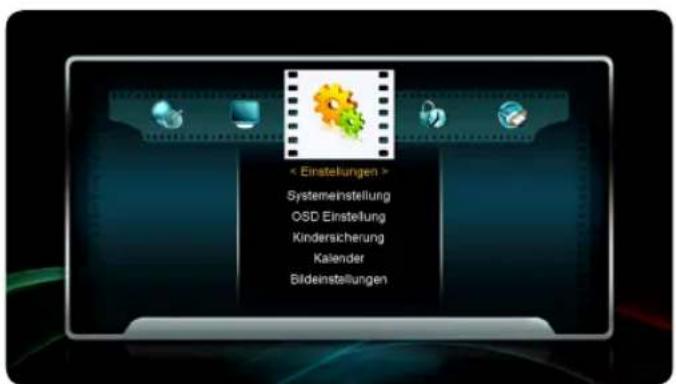

< Einstellungen > Systemeinstellung OSD Einstellung Kindersicherung Kalender Bildeinstellungen

1. Drücken Sie mehrmals, bis das Menü Einstellungen angezeigt wird (Abb. links).

Passwort eingeben, um in das Menü Einstellungen zu gelangen

Passwolt PIN Eingeben OSD Einstellung Kindersicherung Kalender Bildenstellungen

1. Drücken Sie Die Eingabemaske für das Passwort erscheint (Abb. links).
2. Geben Sie das voreingestellte Passwort 0000 ein.

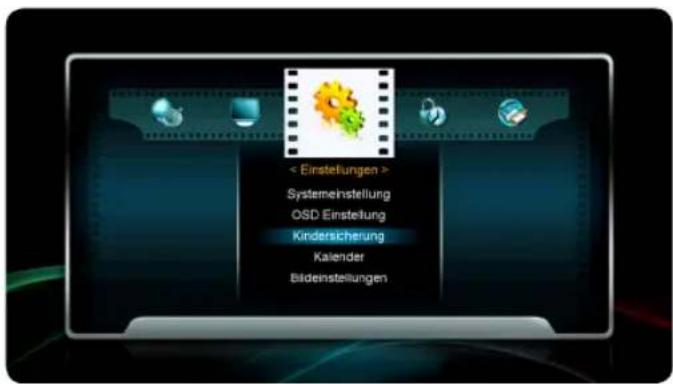

< Einstellungen > Systemeinstellung OSD Einstellung Kindersicherung Kalender Bildeinstellungen

1. Drücken Sie mehrmals P, Um Kindersicherung zu markieren (Abb. links).

Passwort eingeben, um das Einstellfenster der Kindersicherung zu öffnen

Kindersicherung Password Spere < Ja > Installationspere < Ja > Senderbearbeitung < Ja > Settings Lock < Ja > Altensbeschränkung < Aus > PIN ändern < Nein > Schlessen Cursor bewegen Einstellung ändern

Abb. 9: Einstellfenster der Kindersicherung

1. Drücken Sie O'ie Eingabemaske für das Passwort erscheint.
2. Geben Sie 0000 ein.

→ Das Einstellfenster der Kindersicherung erscheint (Abb. 9).

Tipp

Im unteren Teil der Einstellfenster finden Sie immer aktuelle Bedienungshinweise (① in Abb. links).

Kindersicherung einstellen

Kindersicherung Password Sporre < Ja > Installationsporre < Ja > Senderbearbeitung < Ja > Settings Lock < Ja > Altersbeschränkung < Aus > FIN ändern < Nein > Schlüssen Cursor bewegen Einstellung ändern

▶ Stellen Sie die Parameter der Kindersicherung (Passwort-Sperre) wie folgt ein:

- Parameter wählen mit P und P1- - Wert ändern mit + und VOL VOL =

– Zahlen (PIN) eingeben mit 0 ... 9.

Tipp

Wenn Sie den Receiver auf die Werkseinstellung zurücksetzen, wird das Passwort (PIN) wieder auf 0000 zurückgesetzt.

Einstellen der Kindersicherung abschließen

0001 Das Erste HD 14:18 14:10 – 15:00 Elefant, Tiger & Co. (343) 15:00 – 15:15 Tagesschau Astra1 11494 , H , 22000 DVB-S2 1280*720 99% 90% 16:9

Drücken Sie mehrmals EXIT, bis das laufende TV-Programm angezeigt wird.

⇒ Das Einstellen der Kindersicherung ist abgeschlossen.

Zeitzone einstellen

Der Receiver bezieht das Datum und die Uhrzeit aus dem Satellitensignal und ist voreingestellt auf die Zeitzone GMT + 00:00, Sommerzeit Aus.

Viele mitteleuropäische Länder – von Spanien über Frankreich und Deutschland bis Skandinavien – liegen in der Zeitzone GMT + 01:00 und verwenden die Sommerzeit.

Zetainstellungen Zeit Modus Zeitzone Sommerzeit Autom. GMT + 00:00 Aus GMT Zeit 08:22 Aktuelle Zeit 08:22 Aktuelles Datum 08/05/2014 [ Do ] Region Greenwich Schliessen Cursor bewegen Einstellung ändern

▶ Stellen Sie Ihre Zeitzone und die Sommerzeit ein unter Hauptmenü ▶ Zeiteinstellungen ▶ Zeiteinstellungen (Abb. links).

Antennenanlage einstellen

Tipp

Sie müssen die Einstellungen der Antennenanlage nur ändern, wenn mindestens eine der folgenden Bedingungen zutrifft:

• Ihre Antenne ist auf andere Satelliten ausgerichtet als Astra 19,2° Ost (Position 1) und Hotbird 13° Ost (Position 2)
• Ihre Antennenanlage ist keine Einzelanlage vom Typ DiSEqC™1.0 oder Einfacher LNB.

▶ Stellen Sie Ihre Antennenanlage ein unter Hauptmenü ▶ Installation.

Softwareupdate

Die Daten für ein Softwareupdate kann der Receiver aus dem Satellitensignal oder von einem externen USB-Datenträger erhalten.

Achtung Gefahr der Beschädigung des Geräts. Schalten Sie den Receiver während des Updates nicht aus.

Aktuelle Softwareversion notieren

Notieren Sie zunächst die aktuelle Softwareversion, um die Durchführung des Softwareupdates kontrollieren zu können.

Wählen Sie Hauptmenü ▶ Systemmenü ▶ Über Receiver und notieren Sie die angezeigten Versionen und das Datum.

Softwareupdate mit Satellitensignal durchführen

Wählen Sie Hauptmenü ▶ Systemmenü ▶ Satellitenupdate ▶ Suchlauf starten ▶ OK.

⇒ Folgen Sie den Anweisungen am TV-Gerät. Nach erfolgreicher Installation geht der Receiver in den Normalbetrieb.

Tipp

Das Update funktioniert nur mit dem voreingestellten Satelliten und Transponder: Satellit / Transponder: Astra 19.2E / 12604 MHz/H/22000/5/6

Softwareupdate mit externem USB-Datenträger durchführen

√ Es ist ein mit FAT32 formatierter USB-Stick vorhanden.

1. Gehen Sie auf www.kathrein.com zur Produktseite Ihres Receivers und laden Sie das Softwareupdate auf den USB-Stick.
2. Schließen Sie den USB-Stick am Receiver an.
3. Wählen Sie Hauptmenü ▶ USB ▶ USB.
4. Wählen Sie die Updatedatei und drücken Sie OK
   ⇒ Folgen Sie den Anweisungen am TV-Gerät. Nach erfolgreicher Installation geht der Receiver in den Normalbetrieb.

Durchführung des Softwareupdates kontrollieren

▶ Wählen Sie Hauptmenü ▶ Systemmenü ▶ Über Receiver.

⇒ Wenn das Update erfolgreich war, sind die angezeigten Versionen höher und das Datum aktueller als die zuvor notierten Werte.

8 Funktionen der Fernbedienung

Tipp

• Nachstehend sind die Grundfunktionen der Fernbedienung zum Anzeigen des laufenden TV-Programms beschrieben (Live-Betrieb). Eine ausführliche Beschreibung der Fernbedienung finden Sie in der Gebrauchsanleitung.
• Haben Tasten eine Sonderfunktion, dann ist diese am unteren Rand der Bedienoberfläche beschrieben; siehe auch Abb. 9, S. 15.
• Schalten Sie den Receiver bei kürzeren Pausen mit der Fernbedienung auf Stand-by, um den Stromverbrauch auf ein Minimum zu reduzieren.
• Trennen Sie den Receiver bei längerer Abwesenheit von der Netzspannung, um mögliche Schäden durch Überspannung (Blitzschlag) zu vermeiden. Mit einer schaltbaren Steckdosenleiste können Sie dies bequem auch für den Fernseher und weitere Geräte durchführen.

18 AUDIO PAUSE ZOOM RECALL TEXT SUBTITLE USB 1 MU 2 3 4 5 6 7 8 9 10 11 12 13 14 LEEP 0 TVRAI P+ + VOL VOL OK P-- EIND HDMI PAG - SAT - - 1 2 3 4 5 6 7 8 9 KATHREIN

① Ton stumm schalten

② Audio: Tonkanal wählen ^1)

Pause: Bild anhalten 1)

Zoom: Ansicht vergrößern (zoomen) ^1)

Info: Programminformation anzeigen 1)

③ keine Funktion

④ RECALL: Liste zuletzt gewählter Programme anzeigen oder zwischen den letzten beiden Programmen umschalten ^2) .

TEXT: Teletext anzeigen

SUBTITLE: Untertitel wählen oder ausschalten

USB: Menü für USB-Gerät anzeigen ^3)

⑤ Schritt zurück in Menüs und Einblendungen

- Programmmeldung ausblenden

⑥ • Lautstärke lauter (Vol▲+) und leiser (Vol ▲−)

- Programm auf (P + ) und ab (P - )

- im Menü und in Listen navigieren (Vol und P)

⑦ Programmliste/Programminformationen anzeigen

- Untermenüs öffnen

- Eingaben bestätigen

⑧ Favoritenliste anzeigen

⑨ Liste mit HDMI-Einstellungen anzeigen

⑩ in Teletext-Seiten blättern

⑪ keine Funktion

⑫ Zifferntasten

⑬ zwischen TV- und Radio-Wiedergabe umschalten

⑭ Ausschalt-Timer einstellen

⑮ SAT: Liste verfügbarer Satelliten anzeigen

FIND: Programmsuche anzeigen

⑯ EPG anzeigen

⑰ Hauptmenü anzeigen

⑱ Ein/Aus (Stand-by)

1) zusätzlich kontextabhängige Funktionen; diese werden am unteren Fensterrand angezeigt

2) einstellen unter Hauptmenü ▶ Einstellungen ▶ Systemeinstellung ▶ Letzte Programme

3) Funktion nur möglich, wenn optionales externes USB-Speichermedium angeschlossen ist.

9 Häufig gestellte Fragen

Der Receiver reagiert nicht oder das TV-Gerät zeigt nichts an

1. Kontrollieren Sie bei einer Funktionsstörung grundsätzlich zuerst alle Kabelverbindungen:

→ Stecken die Netzstecker von Receiver und TV-Gerät richtig in der Netzsteckdose?

→ Ist das Antennenkabel am Receiver-Eingang richtig angeschlossen?

⇒ Sind der Receiver und das TV-Gerät richtig verbunden? Vergleiche Abb. 8, S. 11.

1. Schalten Sie alle Geräte ein.

→ Sind der Receiver und das TV-Gerät eingeschaltet (Kontrollanzeigen beobachten)?

→ Reagiert der Receiver auf die Fernbedienung?

→ Ist am TV-Gerät der Eingang eingestellt, an den der Receiver angeschlossen ist?

Anzeige Kein Signal! erscheint bei einigen oder allen Programmen

Mögliche Ursachen Abhilfe
Tuner ist falsch eingestellt	Antenneneinstellungen prüfen (Hauptmenü ► Installation ► Antenneneinstellungen)Wenden Sie sich an einen Antennenfachmann.

Der Receiver reagiert nicht auf die Fernbedienung

Mögliche Ursachen Abhilfe
Die Batterien der Fernbedienung sind ... • leer, • vom falschen Typ, • verkehrt herum eingesetzt.	Batterien ... • ersetzen, • ersetzen, • richtig einsetzen; siehe 4, S. 8.

Die falsche Uhrzeit wird angezeigt

Mögliche Ursachen Abhilfe
Zeitumstellung Sommerzeit ist falsch eingestellt	Zeitzone prüfen und bei Bedarf korrigieren (Hauptmenü ▶ Zeiteinstellungen ▶ Zeiteinstellungen ▶ Sommerzeit)
Aus Empfangssignal wurde falsche Uhrzeit übernommen	1. Im Live-Betrieb einen Sender wählen, der Uhrzeit und Datum überträgt 1).2. Receiver zuerst mit der Fernbedienung ausschalten, dann mit dem Netzschalter.3. 10 s warten und den Receiver einschalten.

1) Beispiele: Das Erste HD (Deutschland), Nederland 1 HD (Niederlande), Rai 1 HD (Italien).

Die Meldung Schlechtes oder kein Signal! wird angezeigt

Mögliche Ursachen Abhilfe
Satellitenantenne (Satellitenschüssel) ist falsch ausgerichtet und das Antennensignal zu schwachAntennenkabel ist falsch angeschlossen oder defektTuner ist falsch konfiguriert	Wenden Sie sich an einen Antennenfachmann.

Die Programme Sport 1, Tele 5, HSE 24, Sonnenklar TV sind gestört

Mögliche Ursachen Abhilfe
DECT-Telefone stören die Programme, da sie die gleiche Frequenz verwenden.	Wenden Sie sich an einen Antennenfachmann.

Die Meldung Kurzschluss am LNB wird angezeigt

Mögliche Ursachen Abhilfe
Antennenkabel verursacht einen Kurzschluss	Antennenkabel überprüfen und bei Bedarf austauschen.

Die Meldung Schwaches Signal wird angezeigt

Mögliche Ursachen Abhilfe
interner Fehler 1. Receiver ausschalten und Antennenkabel abziehen.2. Ca. 30 Sekunden warten.3. Antennenkabel anschließen und Receiver einschalten.⇒ Satellitenanlage überprüfen, wenn die Meldung erneut auftritt.⇒ Wenden Sie sich bei Bedarf an einen Antennenfachmann.

Keiner der zuvor genannten Punkte trifft auf mein Problem zu

Setzen Sie sich mit Ihrem Fachhändler in Verbindung, wenn Sie nach dem Lesen der Kurz- und der Gebrauchsanleitung unbeantwortete Fragen haben oder ein Problem nicht lösen können.

Zusätzlich steht Ihnen die Kathrein-Kunden-Hotline zur Verfügung unter [phone].

Tipp

Geräteinformationen im Fall einer Gewährleistung

Im Fall einer Gewährleistung werden möglicherweise genaue Informationen zu Ihrem Gerät benötigt wie Gerätebezeichnung, Bestellnummer, Seriennummer. Diese Informationen finden Sie auf einem Aufkleber an der Unterseite des Geräts; siehe auch Abb. 4, S. 9.

10 Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Verbrauchte Batterien

Verbrauchte Batterien sind Sondermüll. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab.

11 Urheberrecht und Lizenzbedingungen

Audio MPEG Inc. und Sisvel S.p.A.

Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind. KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa‘ Italiana per lo sviluppo dell’elettronica, Sisvel S.p.A. Nutzungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu beachten sind. Danach darf dieses Gerät nur im privaten, nicht-gewerblichen Einsatz durch Endkunden und für lizenzierte Inhalte genutzt werden. Ein Einsatz zu gewerblichen Zwecken ist nicht gestattet. Die Nutzung von Produkten oder Verfahren, die zusammen mit diesem Gerät verkauft oder genutzt werden, ist nicht mit umfasst. Die Anwendung reversibler Techniken sowie die Demontage ist in Bezug auf die lizenzierten Technologien ebenfalls nicht gestattet.

DiSEqC™

Der in dieser Anleitung genannte Begriff DiSEqC™ ist ein eingetragenes Warenzeichen der European Telecommunication Satellite Organization (EUTELSAT).

Softwareänderungen/Verwendung von Applikationen

Änderungen an der Software des Receivers sowie die Verwendung von Applikationen, die nicht durch die Firma Kathrein zur Verfügung gestellt wurden, führen zum Verlust des Gewährleistungsanspruches. Die Kosten für Versand und Reparatur von Receivern, die durch das Verwenden von Software und Applikationen verursacht wurden, die nicht von der Firma Kathrein zur Verfügung gestellt wurden, sind von Ihnen selbst zu tragen.

Verwenden Sie deshalb für Ihren Receiver ausschließlich Software und Applikationen, die von der Firma Kathrein zum Download über Satellit oder über deren Internetseite

(www.kathrein.com) zur Verfügung gestellt wird.

Die Firma Kathrein übernimmt keine Haftung für den Verlust von Aufnahmen/Daten von der internen Festplatte oder von externen Speichermedien.

Die auf dem Gerät/Produkt ab Werk installierte Software ist funktionstauglich und hat die bei dieser Art übliche Qualität. Etwaige Fehler lassen sich bei der Entwicklung von Software technisch nicht völlig ausschließen. Ein Mangel der mitgelieferten Software liegt aber nur vor, wenn die Nutzbarkeit zur gewöhnlichen Verwendung mit dem Gerät/Produkt nicht gegeben ist. Eine lediglich unerhebliche Minderung der Qualität bleibt unberücksichtigt. Eine Funktionsbeeinträchtigung der Software/des Programmes, die aus Hardware-Mängeln, Umgebungsbedingungen, Fehlbedienung oder Ähnlichem resultiert, ist kein Mangel der Software.

In Lizenz von Dolby Laboratories hergestellt. Dolby, Dolby Audio, Pro Logic, und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.
