Dell P2217H/P2317H/P2317HWH/P2417H/P2717H Monitor Benutzerhandbuch

Modell: P2217H/P2317H/P2317HWH/P2417H/P2717H

Behördliche Modellnummer: P2217Hb, P2217Hc, P2317Hb, P2317Hf, P2317Ht, P2317HWHb, P2417Hb, P2417Hc, P2717Ht

Hinweise, Vorsichtsmaßregeln und Warnungen

HINWEIS: EIN HINWEIS beschreibt wichtige Informationen, damit Sie Ihren Computer besser nutzen können.

VORSICHT: EINE VORSICHTSMASSREGEL führt zu potentiellen Schäden an der Hardware oder dem Verlust von Daten, wenn die Anweisungen nicht befolgt werden.

ACHTUNG: EINE WARNUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

Copyright © 2016-2019 Dell Inc. Alle Rechte vorbehalten.

Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

Inhalt

Über Ihren Monitor.... 5

Lieferumfang....5

Produktmerkmale 7

Komponenten und Bedienelemente 8

Technische Daten des Monitors 12

Plug & Play-Unterstützung 23

Universal Serial Bus (USB) Schnittstelle 24

LCD-Monitorqualität und Hinweise zu Pixeln. 26

Hinweise zur Wartung. 26

Monitor einrichten 27

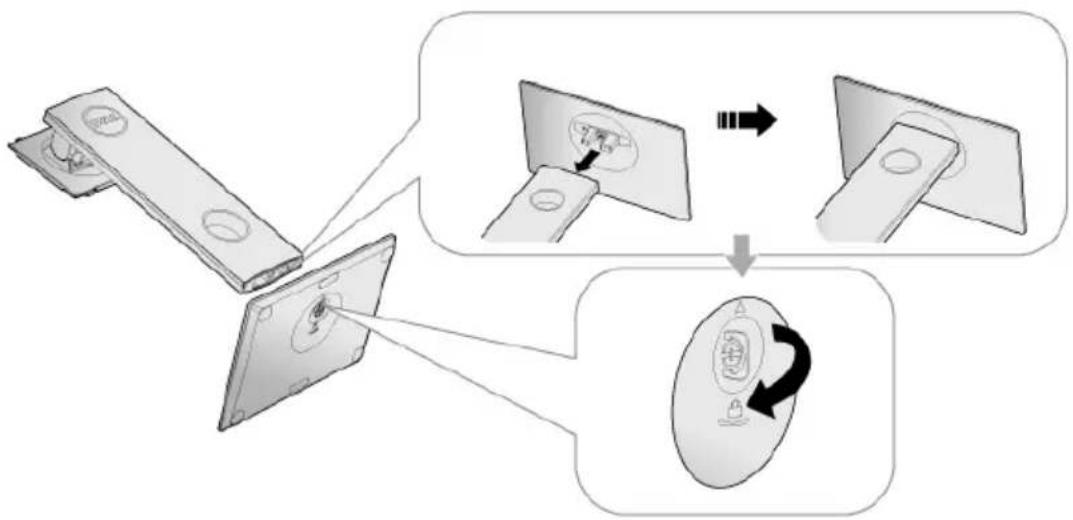

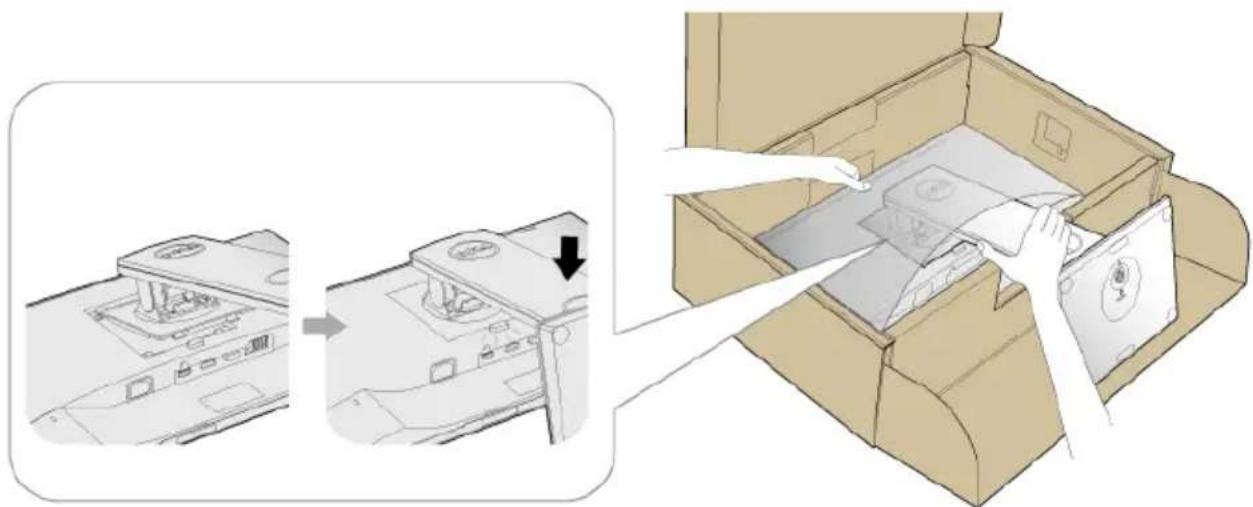

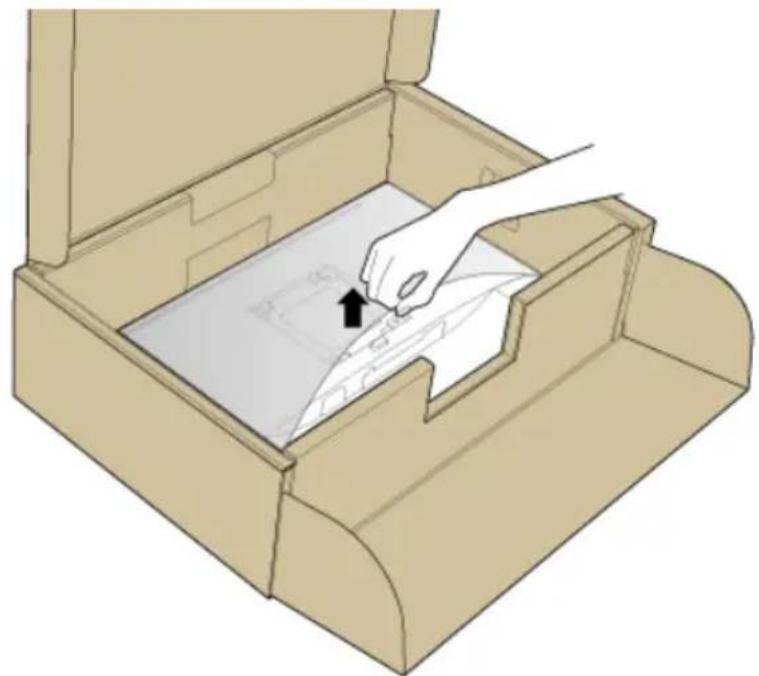

Ständer anbringen 27

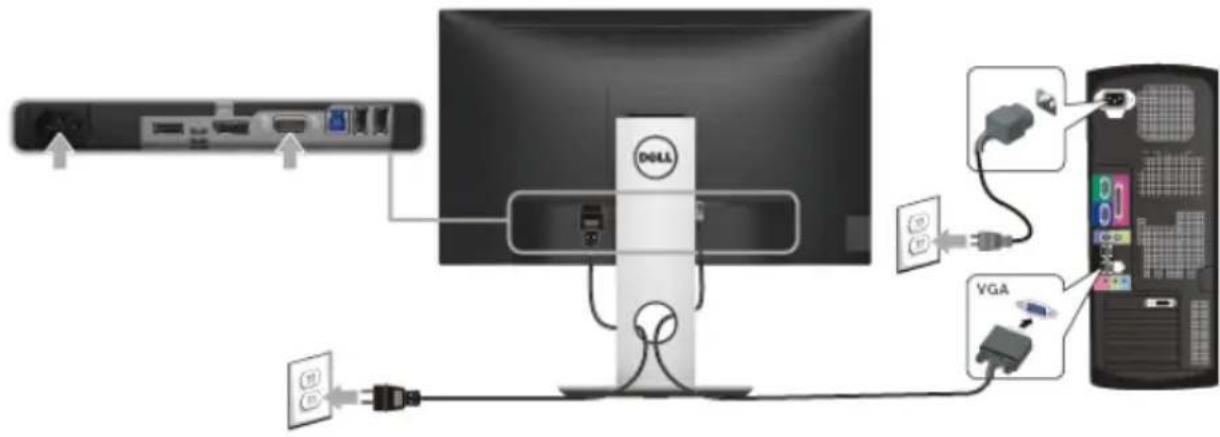

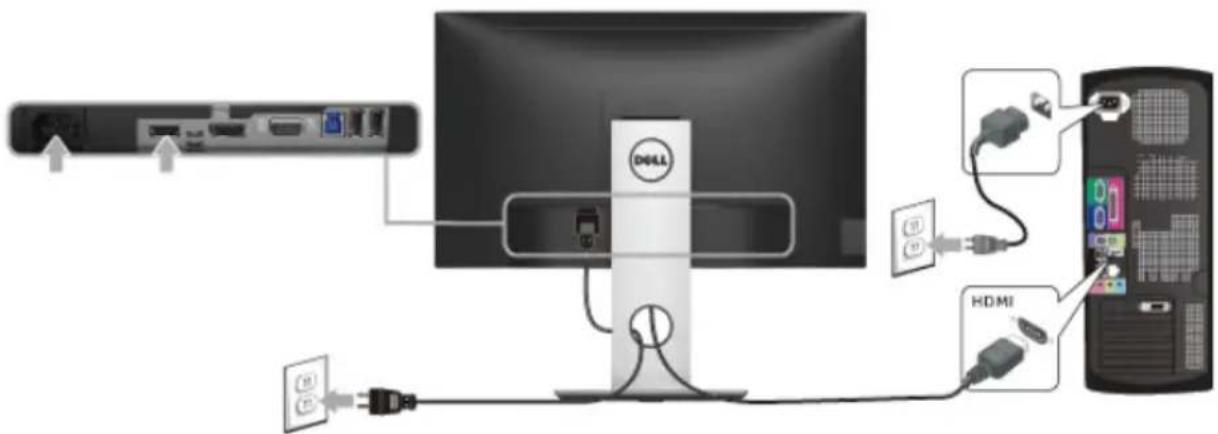

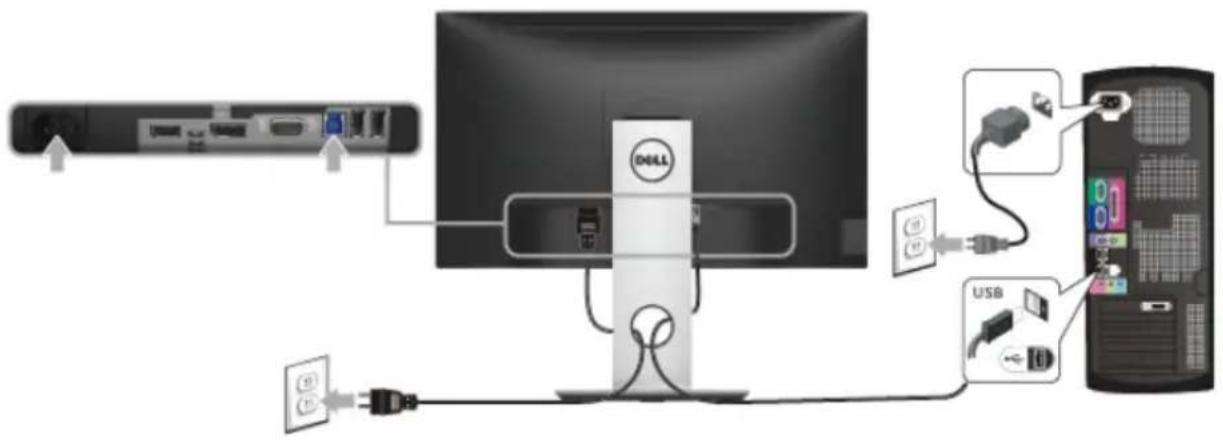

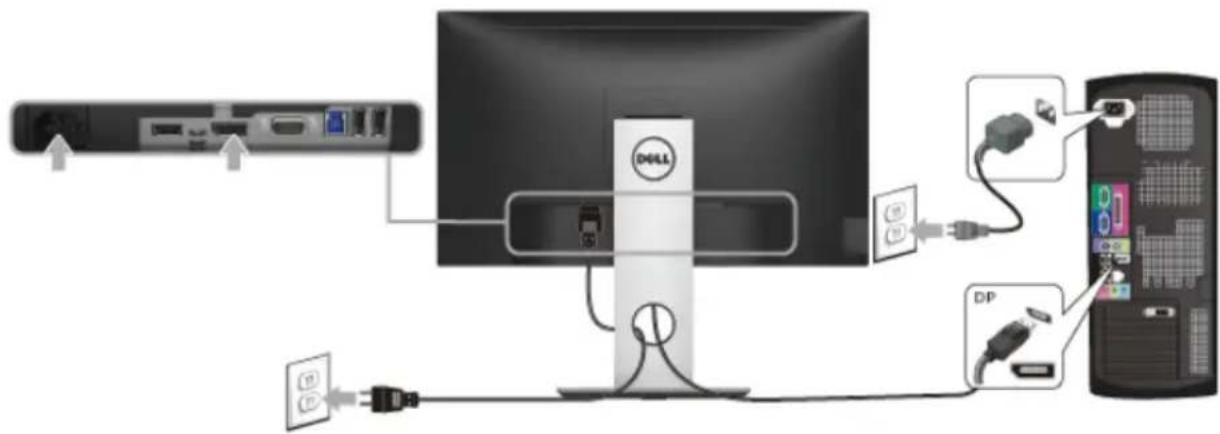

Monitor anschließen 29

Kabel verlegen 31

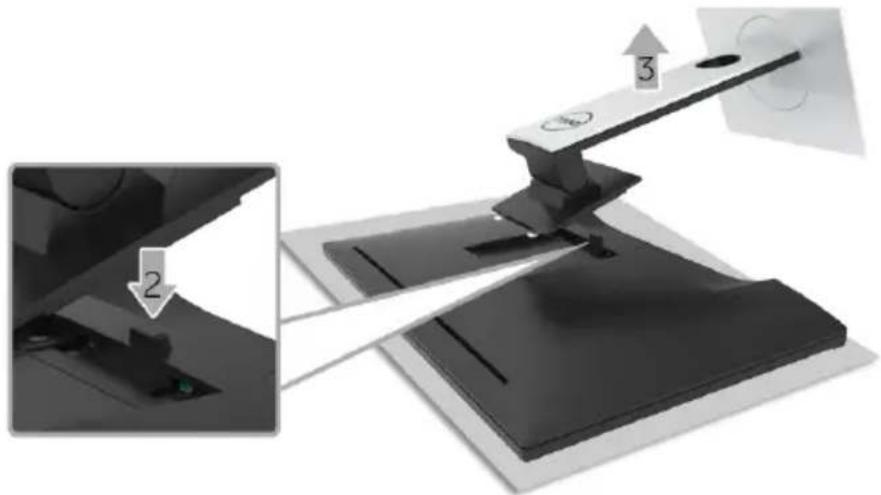

Monitorständer abnehmen ....31

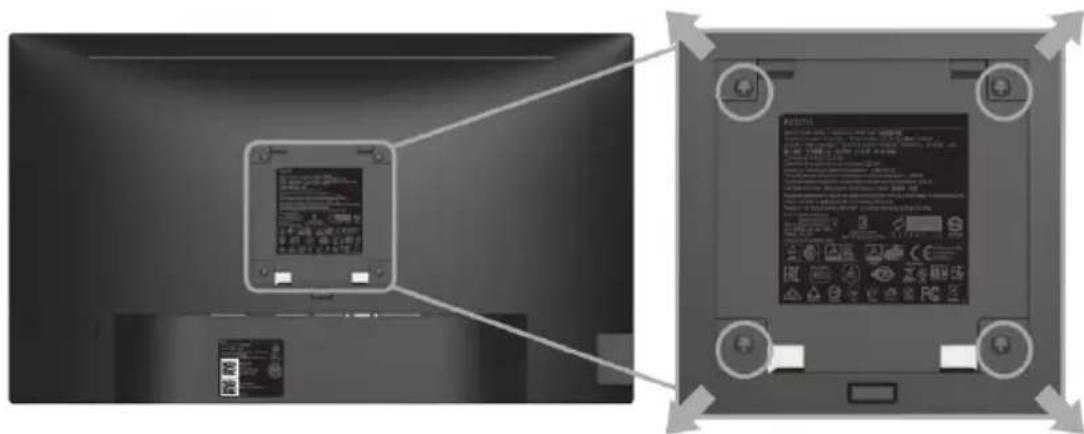

Wandbefestigung (optional) 32

Monitor bedienen 33

Monitor einschalten 33

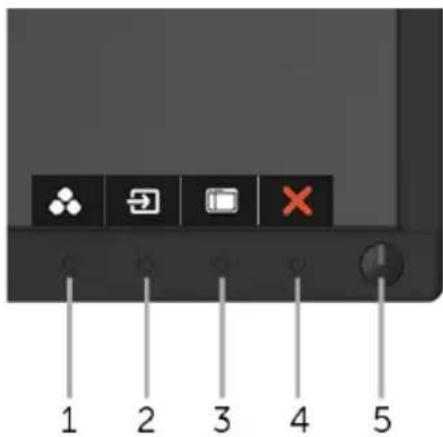

Bedienfeldtasten verwenden 33

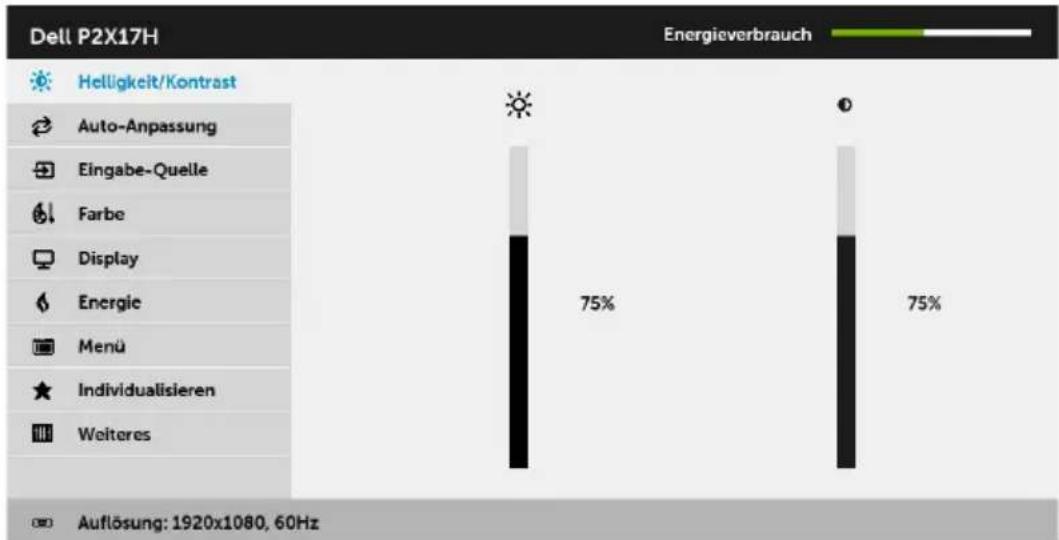

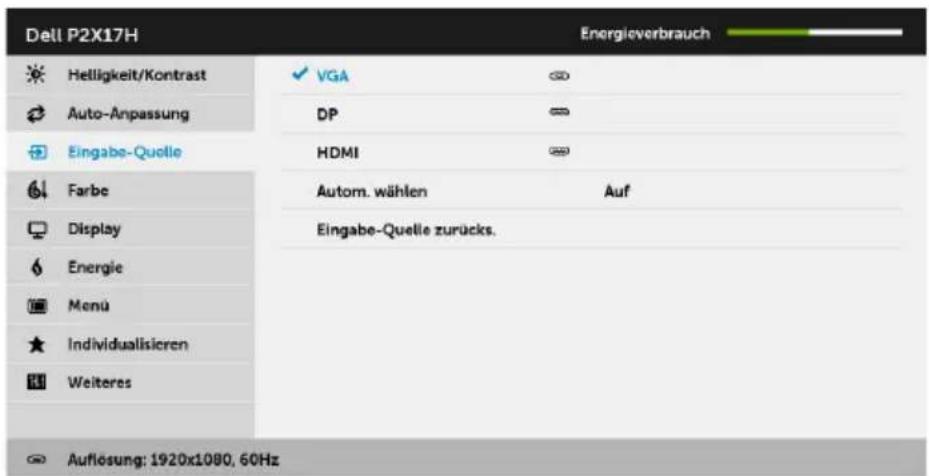

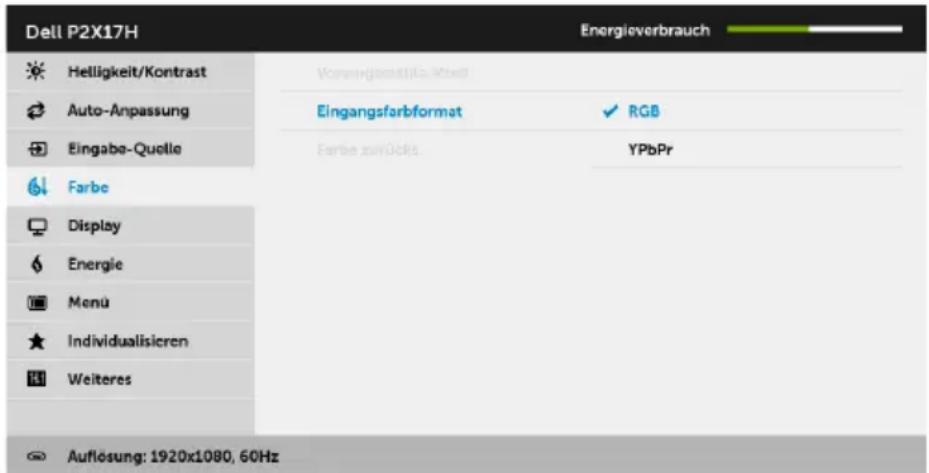

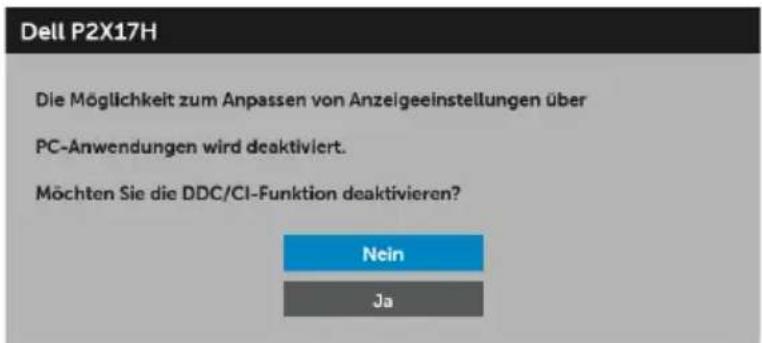

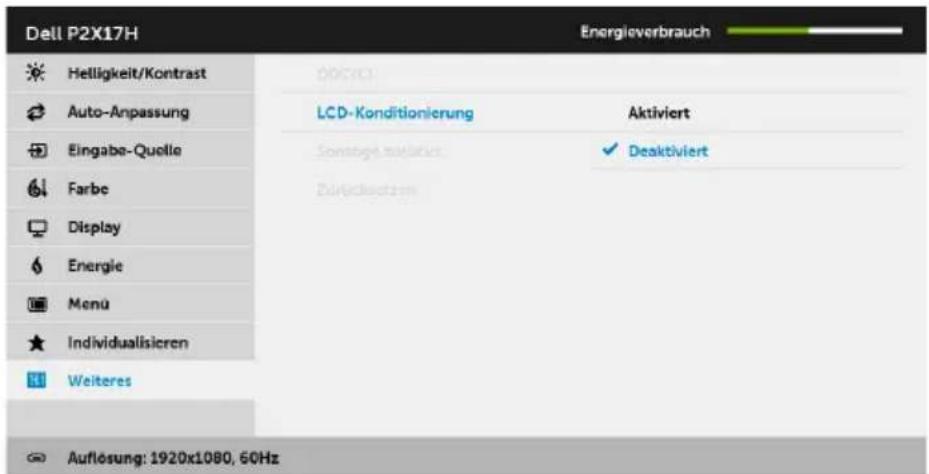

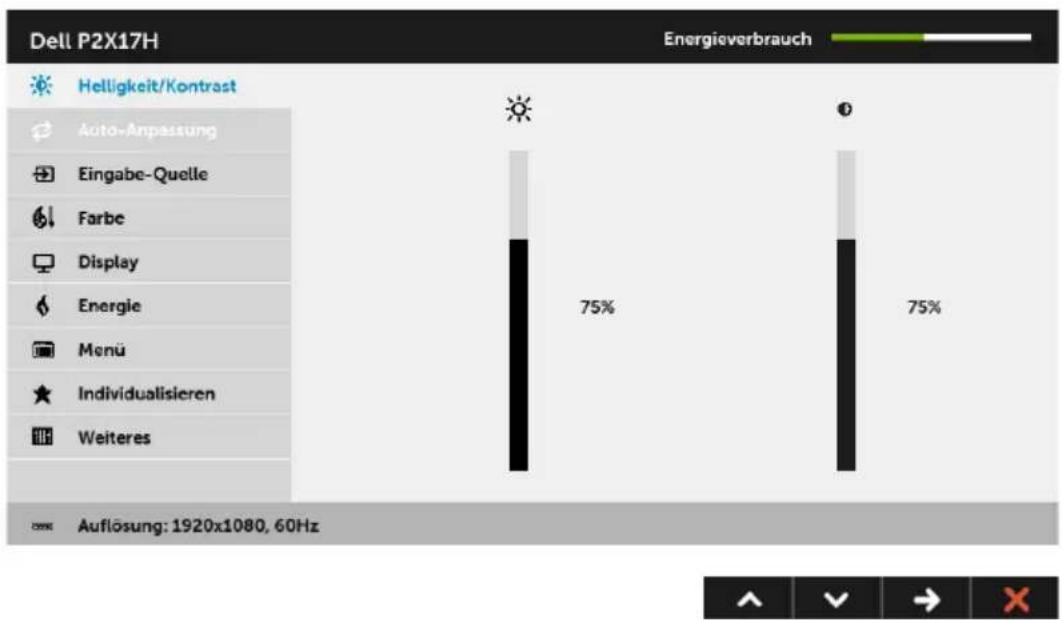

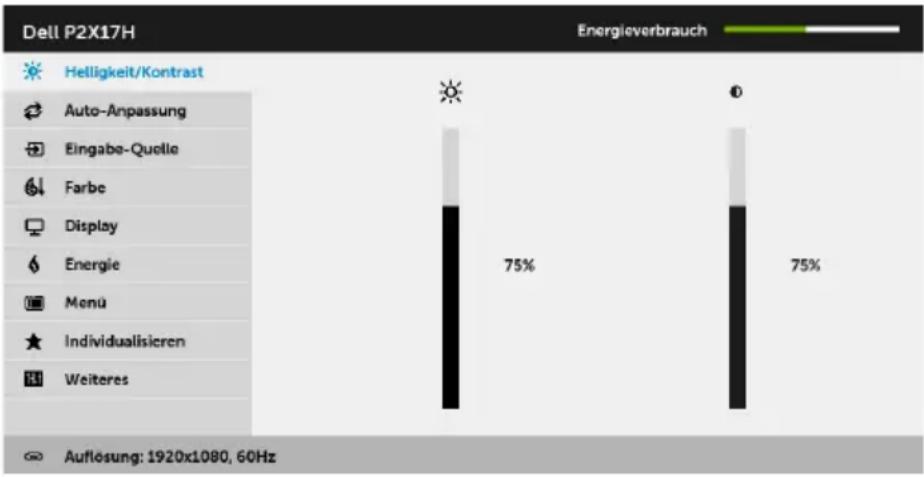

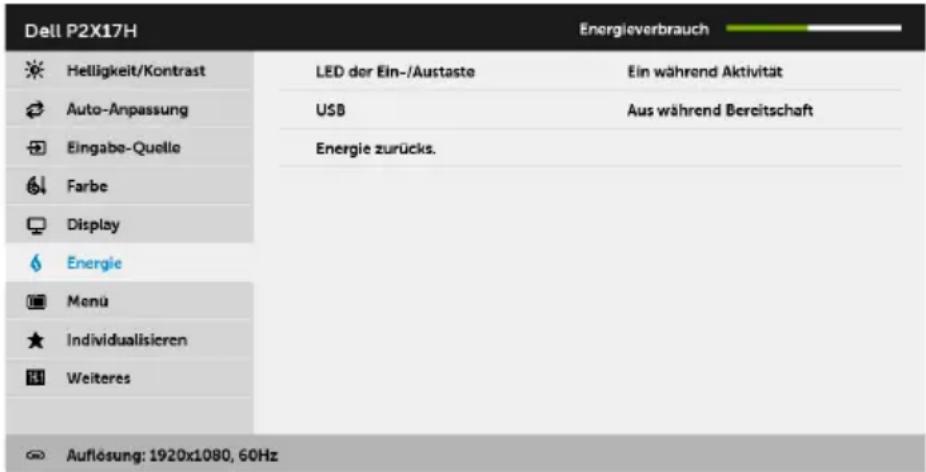

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü).... 35

Maximale Auflösung einstellen. 49

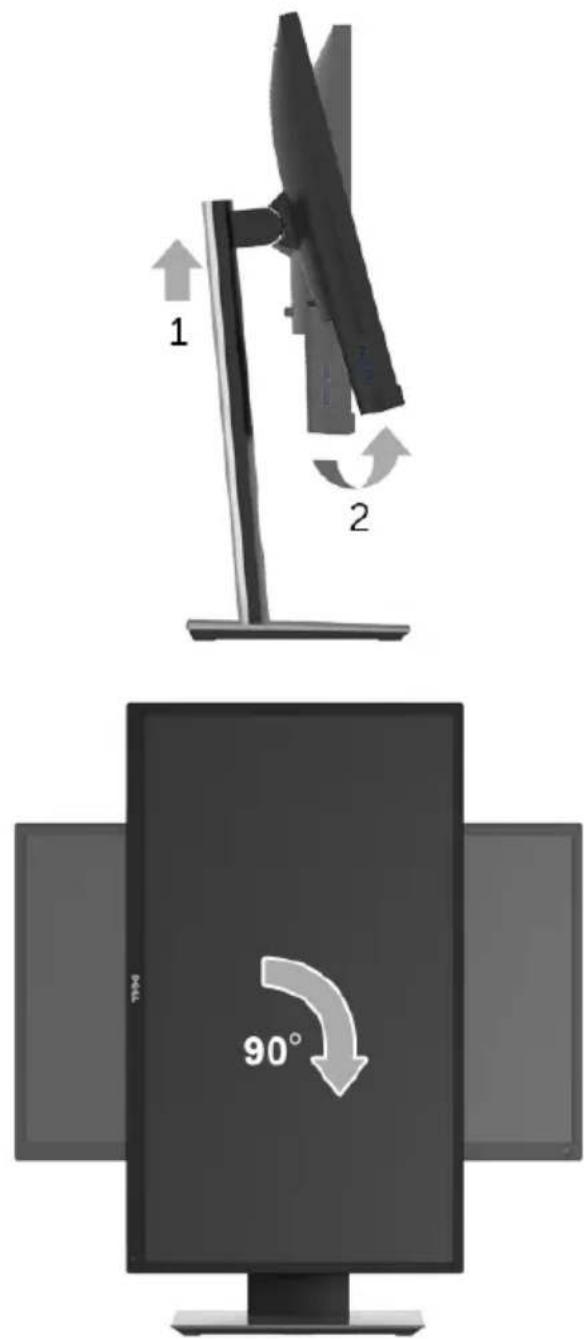

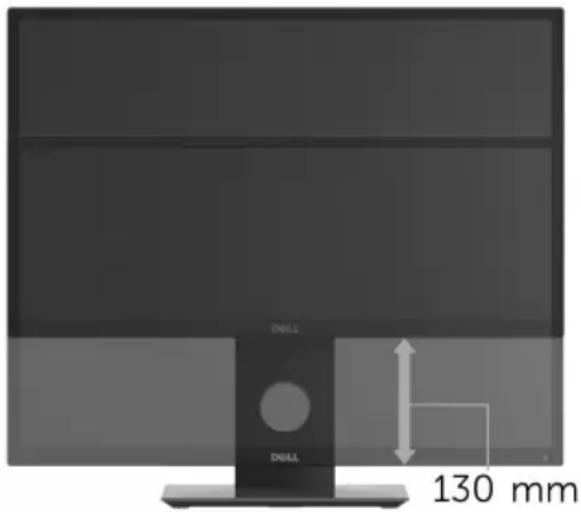

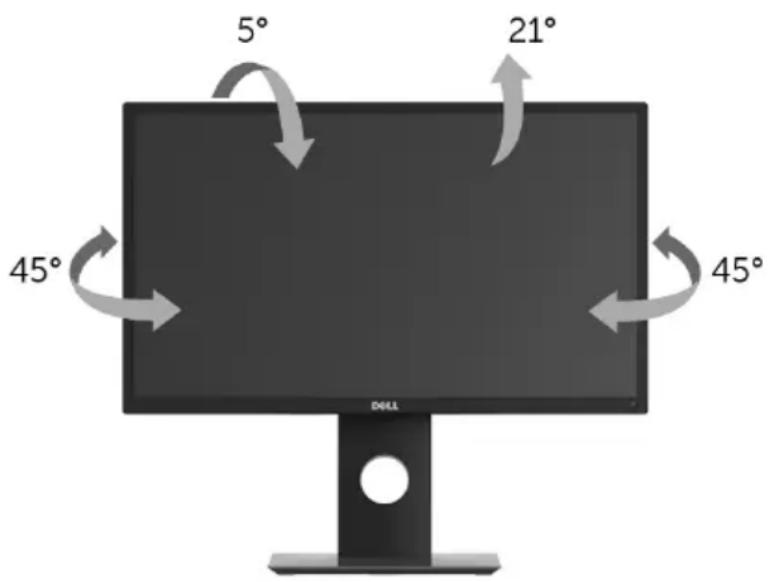

Kippen, Schwenken und Höhenverstellung 50

Monitor drehen....51

Anzeigerotation-Einstellungen Ihres Systems anpassen ..... 52

Problemlösung 53

Selbsttest 53

Selbstdiagnose 54

Allgemeine Probleme 55

Produktspezifische Probleme.... 58

Universal Serial Bus (USB) spezifische Probleme 59

Anhang....60

FCC-Erklärung (nur für die USA) und weitere rechtliche

Informationen....60

Kontakt zu Dell 60

Lieferumfang

Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Zum Einrichten mit einem anderen Ständer, lesen Sie bitte die Anleitung des entsprechenden Ständers.

	Monitor
	Ständer
	Sockel
	Stromkabel (variiert je nach Land)
	VGA-Kabel
	DP-Kabel
	USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor)
	• Kurzanleitung• Sicherheit, Umweltschutz und Bestimmungen

Produktmerkmale

Der Dell P2217H/P2317H/P2317HWH/P2417H/P2717H Flachbildschirm hat eine Aktivmatrix, Dünnfilm-Transistor (TFT), Liquid Crystal Display (LCD) und LED-Hintergrundbeleuchtung. Die Monitorfunktionen umfassen:

• P2217H: 54,6 cm (21,5 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über VGA, DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
• P2317H/P2317HWH: 58,4 cm (23 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über VGA, DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
• P2417H: 60,5 cm (23,8 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über VGA, DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
• P2717H: 68,6 cm (27 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über VGA, DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
  • Farbskala von 72% NTSC.
• Einstellmöglichkeiten für Kippen, Schwenken, Höhe und Drehen.
• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.
• Digitale Konnektivität mit DisplayPort und HDMI.
• Ausgestattet mit 1 USB Upstream-Port und 4 USB Downstream-Ports.
• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.
• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.
• Anschluss für Sicherheitsschloss.
• Ständerschloss.
• 0,3 W Standbystrom im Energiesparmodus.
• Energieanzeige zeigt den Energieverbrauch des Monitors in Echtzeit an.
• Optimiert den Schutz Ihrer Augen mit einem flimmerfreien Bildschirm und der ComfortView Funktion, welche die Abgabe von blauem Licht minimiert.

Komponenten und Bedienelemente

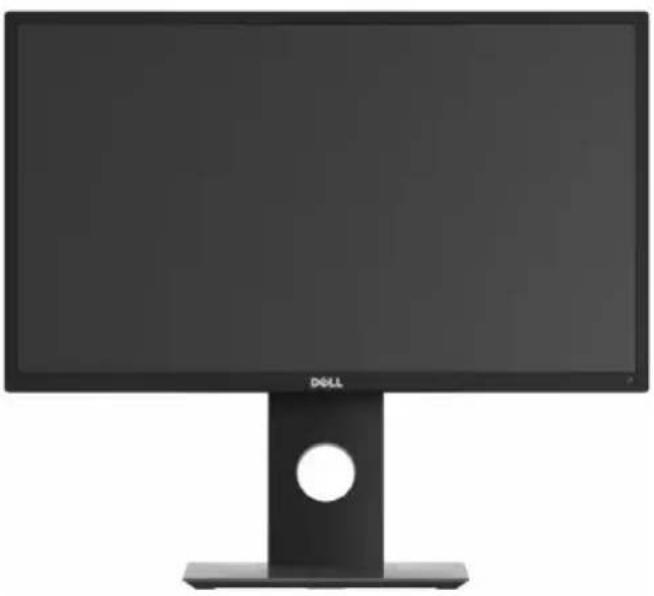

Vorderseite

Bedienelemente an der Vorderseite

Bezeichnung Beschreibung
1 Funktionstasten (weitere Informationen finden Sie unter bedienen)		Monitor
2 Ein/Aus-Taste (mit LED-Anzeige)

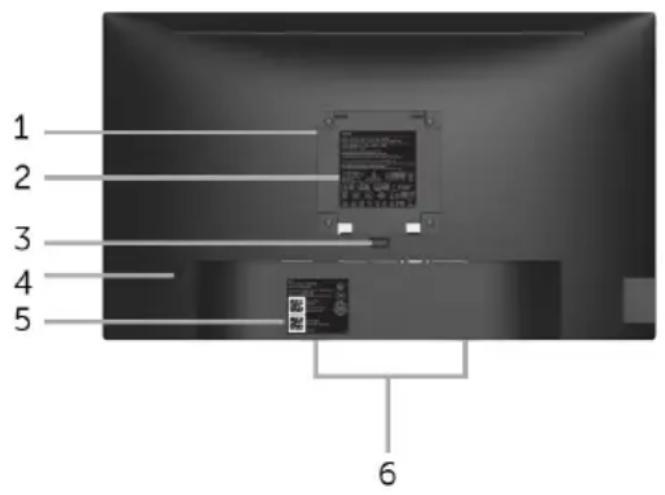

Ansicht von hinten

1 2 3 4 5 6

DCLL 7

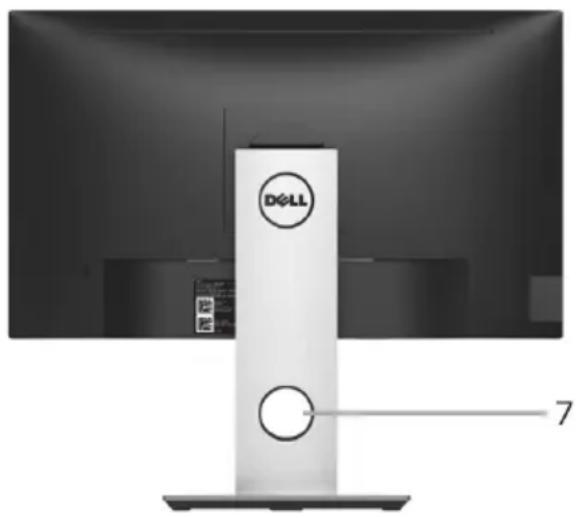

Rückansicht mit Monitorständer

Bezeichnung	Beschreibung Verwenden
1 VESA-	Montagebohrungen(100 mm x 100 mm-Hinter der angebrachten VESA-Abdeckung)	Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm).
2 Etikett	mit behördlichen Bestimmungen	Liste der behördlichen Zulassungen.
3 Stand	Entriegelungstaste Löst den Ständer vom Monitor.
4 Schlitz für Sicherheitsschloss		Sichert den Monitor mit Schloss (nicht im Lieferumfang enthalten).
5 Strichcode, Seriennummer und Service Tag Etikett		Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.
6 Dell Soundbar-Befestigungshalterungen		Zum Anbringen der optionalen Dell Soundbar.HINWEIS: Bitte entfernen Sie den Kunststoffstreifen, der die Montageschlitze bedeckt, bevor Sie die Dell Soundbar befestigen.
7 Kabelführungsföffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung.

Seitenansicht

Bezeichnung	Beschreibung Verwenden
1 USB-	Downstream-Anschlüsse	Hier schließen Sie Ihre USB-Geräte an.HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream-Anschluss des Monitors und Ihrem Computer verbinden.

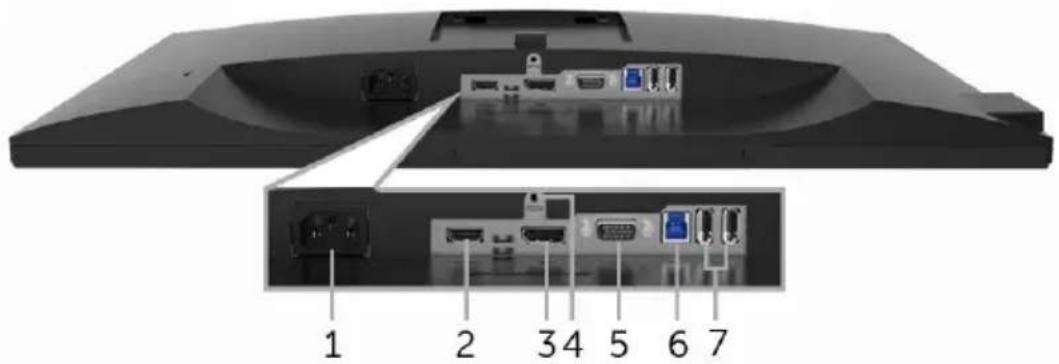

Ansicht von unten

1 2 3 4 5 6 7

Ansicht von unten ohne Monitor-Standfuß

Bezeichnung	Beschreibung Verwenden
1 Stromkabelanschluss Zum Anschluss des Stromkabels.
2 HDMI-Anschluss Schließen Sie Ihren Computer mit einem HDMI-Kabel an (Kabel nicht enthalten).
3 DisplayPort Schließen Sie Ihren Computer mit einem DP-Kabel an.
4 Stand-Lock-Funktion Befestigen des Ständers am Monitor mit M3 x 6 mm Schrauben (nicht im Lieferumfang enthalten).
5 VGA-Anschluss Schließen Sie Ihren Computer mit einem VGA-Kabel an.
6 USB-Upstream-Anschlüsse	Verbinden Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit diesem Anschluss und Ihrem Computer, um die USB-Anschlüsse an Ihrem Monitor zu aktivieren.
7 USB-Downstream-Anschlüsse	Hier schließen Sie USB-Geräte an. HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream-Anschluss des Monitors und Ihrem Computer verbinden.

Technische Daten des Monitors

Modell P2217H P2317H/P2317HWH
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie In Plane	Switching Technologie
Längen-/Seitenverhältnis 16	9 16:9
Sichtbares Bild
DiagonalHorizontal, Aktiver BereichVertikal, Aktiver BereichBereich	546,10 mm (21,5 Zoll)476,06 mm (18,74 Zoll)267,79 mm (10,54 Zoll)127484,10 mm^2 (197,6 Zoll^2 )	584,20 mm (23 Zoll)509,18 mm (20,05 Zoll)286,42 mm (11,28 Zoll)145839,33 mm^2 (226,05 Zoll^2 )
Pixelabstand 0,248 mm x 0,248 mm 0,265 mm x 0,265 mm
Pixel pro Zoll (PPI) 102 96
Betrachtungswinkel	178° (vertikal) typisch178° (horizontal) typisch
Helligkeit	250 cd/m^2 (typisch)
Kontrastverhältnis	1000:1 (typisch)4 Millionen:1 (Dynamisch)
Displaybeschichtung	Anti-Reflex mit 3H Härte
Hintergrundlicht	Weiße LED Edgelight System
Reaktionszeit (typisch)	6 ms (Grau-zu-Grau)
Farbtiefe	16,7 Millionen Farben
Farbgamut	82% NTSC (CIE1976)*
Integrierte Geräte	USB 3.0 Super-Speed Hub (mit 1 x USB 3.0 Upstream-Port)2 x USB 3.0 Downstream-Ports2 x USB 2.0 Downstream-Ports
Konnektivität	1 x DP 1.21 x HDMI 1.41 x VGA1 x USB 3.0 Port - Upstream2 x USB 3.0 Port - Seite2 x USB 2.0 Port - Unten
Rahmenbreite (Kante des Monitors bis aktivem Bereich)	11,4 mm (Oben/Links/Rechts)18,1 mm (Unten)	11,4 mm (Oben/Links/Rechts)18,1 mm (Unten)
Regulierbarkeit
Höhenverstellbarer Ständer KippenSchwenkenDrehung	130 mm-5° bis 21°-45° bis 45°90° (im Uhrzeigersinn)
Dell Display Manager Kompatibilität	Ja
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)

Modell P2417H P2717H
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie In Plane	Switching Technologie
Längen-/Seitenverhältnis 16	9 16:9
Sichtbares Bild
Diagonal Horizontal, Aktiver Bereich Vertikal, Aktiver Bereich Bereich	604,52 mm (23,8 Zoll)527,04 mm (20,75 Zoll)296,46 mm (11,67 Zoll)156246,27 mm^2 (242,18 Zoll^2 )	685,80 mm (27 Zoll)597,92 mm (23,54 Zoll)336,30 mm (13,24 Zoll)201073,77 mm^2 (311,65 Zoll^2 )
Pixelabstand 0,275 mm x 0,275 mm 0,311 mm x 0,311 mm
Pixel pro Zoll (PPI) 93 82
Betrachtungswinkel	178° (vertikal) typisch178° (horizontal) typisch
Helligkeit	250 cd/m^2 (typisch)	300 cd/m^2 (typisch)
Kontrastverhältnis	1000:1 (typisch)4 Millionen:1 (Dynamisch)
Displaybeschichtung	Anti-Reflex mit 3H Härte
Hintergrundlicht	Weiße LED Edgelight System
Reaktionszeit (typisch)	6 ms (Grau-zu-Grau)
Farbtiefe	16,7 Millionen Farben
Farbgamut	82% NTSC (CIE1976)*
Integrierte Geräte	• USB 3.0 Super-Speed Hub (mit 1 x USB 3.0 Upstream-Port)• 2 x USB 3.0 Downstream-Ports• 2 x USB 2.0 Downstream-Ports
Konnektivität • 1 x DP 1.2	• 1 x HDMI 1.4• 1 x VGA• 1 x USB 3.0 Port - Upstream• 2 x USB 3.0 Port - Seite• 2 x USB 2.0 Port - Unten
Rahmenbreite (Kante des Monitors bis aktivem Bereich)	11,4 mm (Oben/Links/Rechts)18,1 mm (Unten)	11,6 mm (Oben/Links/Rechts)18,2 mm (Unten)
Regulierbarkeit
Höhenverstellbarer Ständer KippenSchwenkenDrehung	130 mm-5° bis 21°-45° bis 45°90° (im Uhrzeigersinn)
Dell Display Manager Kompatibilität	Ja
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)

* Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (82% NTSC) und CIE1931 (72% NTSC).

Angaben zur Auflösung

Modell P2217H/P2317H/P2317H	WH/P2417H/P2717H
Horizontalfrequenzen 30 kHz bis	83 kHz (automatisch)
Vertikalfrequenzen 56 Hz bis 76 Hz	z (automatisch)
Max. voreingestellte Auflösung 19	20 x 1080 bei 60 Hz

Unterstützte Videomodi

Modell P2217H/P2317H/P2317H	WH/P2417H/P2717H
Videoanzeigefähigkeiten (VGA, HDMI & DP-Wiedergabe)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Voreingestellte Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 640 x 480 31	5 60,0 25,2 -/-
VESA, 640 x 480 37	5 75,0 31,5 -/-
IBM, 720 x 400 31	5 70,0 28,3 -/+
VESA, 800 x 600 37	9 60,0 40,0 +/+
VESA, 800 x 600 46	9 75,0 49,5 +/+
VESA, 1024 x 768 48	4 60,0 65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8 +/+
VESA, 1152 x 864 67	5 75,0 108,0	+/+
VESA, 1280 x 1024	64,0 60,0	108,0	+/+
VESA, 1280 x 1024	80,0 75,0	135,0	+/+
VESA, 1600 x 900 60	0 60,0	108,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+

Elektrische Daten

Modell	P2217H/P2317H/P2317HWH/P2417H/P2717H
Videoeingangssignale	Analog RGB, 0,7 Volt +/- 5 %, positive Polarität, bei 75 Ohm EingangsimpedanzHDMI 1.4, 600 mV für jede Differentialleitung, 100 Ohm Eingangsimpedanz pro DifferentialpaarDisplayPort 1.2, 600 mV für jede Differentialleitung, 100 Ohm Eingangsimpedanz pro Differentialpaar
Netzeingangsspannung / Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1,5 A (typisch)
Einschaltstrom	120 V: 30 A (max.) bei 0°C (Kaltstart)220 V: 60 A (max.) bei 0°C (Kaltstart)

Physische Eigenschaften

Modell P2217H P2317H/P2317	HWH
Signalkabeltyp • Analog: D-Sub, 15-poligDigital: DisplayPort, 20-poligDigital: HDMI, 19-polig (Kabel nicht enthalten)Universal Serial Bus: USB, 9-polig
Abmessungen (mit Ständer)
Höhe (verlängert) 477,8 mm (18,81 Zoll) 487,1 mm (19,17 Zoll)
Höhe (zusammengeschoben) 354,4 mm (13,95 Zoll) 357,1 mm (14,06 Zoll)
Breite 498,9 mm (19,64 Zoll) 532,0 mm (20,94 Zoll)
Tiefe 180,0 mm (7,09 Zoll) 180,0 mm (7,09 Zoll)
Abmessungen (ohne Ständer)
Höhe	297,3 mm (11,70 Zoll)	315,9 mm (12,43 Zoll)
Breite 498,9 mm (19,64 Zoll) 532,0 mm (20,94 Zoll)
Tiefe	50,3 mm (1,98 Zoll)	50,3 mm (1,98 Zoll)
Ständerabmessungen
Höhe (verlängert) 400,8 mm (15,78 Zoll) 400,8 mm (15,78 Zoll)
Höhe (zusammengeschoben) 354,4 mm (13,95 Zoll) 354,4 mm (13,95 Zoll)
Breite 242,6 mm (9,55 Zoll) 242,6 mm (9,55 Zoll)
Tiefe 180,0 mm (7,09 Zoll) 180,0 mm (7,09 Zoll)
Gewicht
Gewicht mit Verpackung 6,86 kg (15,09 lb) 7,34 kg (16,18 lb)
Gewicht mit montiertem Ständer und Kabeln	5,37 kg (11,81 lb)	5,59 kg (12,32 lb)
Gewicht ohne montierten Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)	2,81 kg (6,18 lb)	3,06 kg (6,75 lb)
Gewicht des Ständers	2,10 kg (4,63 lb)	2,10 kg (4,63 lb)
Glänzender Vorderrahmen	2-4	2-4
Modell P2417H P2717H
Signalkabeltyp • Analog: D-Sub, 15-poligDigital: HDMI, 19-polig (Kabel nicht enthalten)Digital: DisplayPort, 20-poligUniversal Serial Bus: USB, 9-polig
Abmessungen (mit Ständer)
Höhe (verlängert) 492,1 mm (19,37 Zoll) 544,9 mm (21,45 Zoll)
Höhe (zusammengeschoben) 362,1 mm (14,26 Zoll) 415,3 mm (16,35 Zoll)
Breite 549,8 mm (21,65 Zoll) 621,1 mm (24,45 Zoll)
Tiefe 180,0 mm (7,09 Zoll)	200,3 mm (7,89 Zoll)
Abmessungen (ohne Ständer)
Höhe	326,0 mm (12,83 Zoll) 366	1 mm (14,41 Zoll)
Breite 549,8 mm (21,65 Zoll) 621,1 mm (24,45 Zoll)
Tiefe 50,3 mm (1,98 Zoll)	50,3 mm (1,98 Zoll)
Ständerabmessungen
Höhe (verlängert) 400,8 mm (15,78 Zoll) 433,4 mm (17,06 Zoll)
Höhe (zusammengeschoben) 354,4 mm (13,95 Zoll) 387,2 mm (15,24 Zoll)
Breite 242,6 mm (9,55 Zoll)	292,4 mm (11,51 Zoll)
Tiefe 180,0 mm (7,09 Zoll)	200,3 mm (7,89 Zoll)
Gewicht
Gewicht mit Verpackung	7,63 kg (16,78 lb)	9,76 kg (21,52 lb)
Gewicht mit montiertem Ständer und Kabeln	5,90 kg (12,98 lb)	7,44 kg (16,40 lb)
Gewicht ohne montierten Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)	3,33 kg (7,32 lb)	4,58 kg (10,10 lb)
Gewicht des Ständers	2,10 kg (4,63 lb)	2,44 kg (5,38 lb)
Glänzender Vorderrahmen	2-4	2-4

Umgebungsbedingungen

Modell P2217H P2	317H/	P2317HWH	P2417H P2717H
Kompatible Standards
• ENERGY STAR zertifizierter Monitor• RoHS-konform• TCO-zertifizierter Bildschirm• Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten.• Bildschirm aus arsenfreiem Glas und frei von Quecksilber
Kompatible Standards (Individuell anwendbar)
• P2217H/P2417H: EPEAT registriert wo zutreffend. EPEAT Registration variiert je nach Land. Siehe www.epeat.net für Registrierungsstatus nach Land.
Temperatur
Im Betrieb 0°C bis	40°C (32°F bis 104°F)
Ausgeschaltet • Lagerung: -20°C bis 60°C (-4°F bis 140°F)• Versand: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchtigkeit
Im Betrieb 10% bis	80% (nicht kondensierend)
Ausgeschaltet	• Lagerung: 5% bis 90% (nicht kondensierend)• Versand: 5% bis 90% (nicht kondensierend)
Meereshöhe
Im Betrieb 5.000 m (16.404 ft) (max.)
Ausgeschaltet 12.192 m (40.000 ft) (max.)
Wärmeableitung •	126,24 BTU/Stunde (max.)• 58,01 BTU/Stunde (typisch)	• 129,66 BTU/Stunde (max.)• 61,42 BTU/Stunde (typisch)	• 133,07 BTU/Stunde (max.)• 64,83 BTU/Stunde (typisch)	• 187,66 BTU/Stunde (max.)• 78,48 BTU/Stunde (typisch)

Energieverwaltungsmodi

Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor.

P2217H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige Stromverbrauch
Normalbetrieb	Aktiv Aktiv Aktiv	Weiß 37 W (max.)**		17 W (typisch)
Aktiv-aus-Modus	Deaktiviert Deaktiviert keine Anzeige		Weiß (blinkend) Unter 0,3 W
Ausgeschaltet -	-- Aus	Unter 0,3 W

Energy Star	Stromverbrauch
P_on	15,5 W
E_TEC	50,6 kWh

P2317H/P2317HWH

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige	Stromverbrauch
Normalbetrieb	Aktiv Aktiv Aktiv	Weiß 38 W (max.)**		18 W (typisch)
Aktiv-aus-Modus	Deaktiviert Deaktiviert keine Anzeige		Weiß (blinkend) Unter 0,3 W
Ausgeschaltet -	-- Aus	Unter 0,3 W

Energy Star	Stromverbrauch
P_on	14,8 W
E_TEC	46,7 kWh

P2417H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige	Stromverbrauch
Normalbetrieb	Aktiv Aktiv Aktiv	Weiß 39 W (max.)**		19 W (typisch)
Aktiv-aus-Modus	Deaktiviert Deaktiviert keine Anzeige		Weiß (blinkend) Unter 0,3 W
Ausgeschaltet	-- Aus	Unter 0,3 W

Energy Star	Stromverbrauch
P_on	18,5 W
E_TEC	54,1 kWh

P2717H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normalbetrieb	Aktiv Aktiv Aktiv	Weiß 55 W (max.)**		23 W (typisch)
Aktiv-aus-Modus	Deaktiviert Deaktiviert keine Anzeige		Weiß (blinkend) Unter 0,3 W
Ausgeschaltet	-	Aus	Unter 0,3 W

Energy Star	Stromverbrauch
P_on	15,1 W
E_TEC	47,4 kWh

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird die folgende Nachricht angezeigt:

Dell P2X17H

? Kein VGA Signal von Ihrem Gerät.

Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus,um es aufzuwecken.

Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien.

HINWEIS:

P_on : Stromverbrauch im eingeschalteten Modus wie in Energy Star 7.0 Version definiert.

E_TEC : Gesamtstromverbrauch in kWh wie in Energy Star 7.0 Version definiert.

* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.
** Maximale Leistungsaufnahme bei max Leuchtdichte und USB aktiv.

Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach den von Ihnen bestellten Softwareprogrammen, Komponenten und Peripheriegeräten andere Werte aufweisen und wir verpflichten uns nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Pinbelegung

VGA-Anschluss

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑮

Pin Anzahl	Seite mit 15 Stiften des angeschlossenen Signalkabels
1	V i d e o ,
2	V i d e o ,
3	V i d e o ,
4 Masse
5 Selbsttest
6 Masse, R
7 Masse, G
8 Masse, B
9	C o m p u t
10 Masse, Sync
11 Masse
12 DDC-Daten
13 H-Sync
14 V-Sync
15 DDC-Takt

r o t g r ü n b l a u

e r 5 V / 3 ,

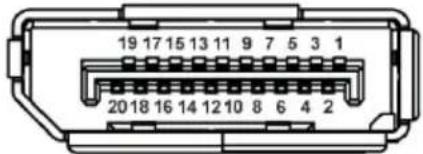

DisplayPort-Anschluss

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin Anzahl	Seite mit 20 Stiften des angeschlossenen Signalkabels
1	M	L	0	( p )
2 Masse
3	M	L	0	( n )
4	M	L	1	( p )
5 Masse
6	M	L	1	( n )
7	M	L	2	( p )
8 Masse
9	M	L	2	( n )
10 ML3(p)
11 Masse
12 ML3(n)
13 Masse
14 Masse
15 AUX(p)
16 Masse
17 AUX(n)
18 Masse
19 Re-PWR
20 +3,3 V DP_PWR

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Anzahl	Seite mit 19 Stiften des angeschlossenen Signalkabels
1	T	M	D	S	D	A
2	T	M	D	S	D	A
3	T	M	D	S	D	A
4	T	M	D	S	D	A
5	T	M	D	S	D	A
6	T	M	D	S	D	A
7	T	M	D	S	D	A
8	T	M	D	S	D	A
9	T	M	D	S	D	A
10 TMDS CLOCK+
11 TMDS CLOCK, Abschirmung
12 TMDS CLOCK-
13 CEC
14 Reserviert (am Gerät nicht angeschlossen)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC-Masse
18 +5 V-Stromversorgung
19 HOT-PLUG-ERKENNUNG

T	A	2	+
T	A	2	,	A	b	s
T	A	2	-
T	A	1	+
T	A	1	,	A	b	s
T	A	1	-
T	A	0	+
T	A	0	,	A	b	s
T	A	0	-

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist Super-Speed USB 3.0- und High-Speed USB 2.0-kompatibel.

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch
Super-Speed 5 Gbps 4,5 W (max., je	Anschluss)
High-Speed 480 MBit/s 4,5 W (max., je Anschluss)
Full Speed 12 MBit/s 4,5 W (max., je	Anschluss)

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch
High-Speed 480 MBit/s 2,5 W (max., je Anschluss)
Full Speed 12 MBit/s 2,5 W (max., je Anschluss)
Low Speed 1,5 MBit/s 2,5 W (max., je Anschluss)

USB 3.0-Upstream-Anschluss

5 2 9 1 3 4

Pin Anzahl 9-poliger Verbinder
1	VCC
2	D-
3	D+
4	Masse
5	SSTX-
6	SSTX+
7	Masse
8	SSRX-
9	SSRX+

USB 3.0-Downstream-Anschluss

5 4 1 9

Pin Anzahl 9-poliger Verbinder
1	VCC
2	D-
3	D+
4 Masse
5 SSRX-
6 SSRX+
7 Masse
8 SSTX-
9 SSTX+

USB 2.0-Downstream-Anschluss

1 2 3 4

Pin Anzahl 4-poliger Verbinder
1	VCC
2	DMD
3	DPD
4 Masse

USB-Ports

• 1 x USB 3.0 Upstream - Unten
• 2 x USB 2.0 Downstream - Unten
• 2 x USB 3.0 Downstream - Seite

HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen USB 3.0-fähigen Computer.

HINWEIS: Die USB-Schnittstelle des Monitors arbeitet nur dann, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet. Wenn Sie den Monitor aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene Peripheriegeräte wieder normal funktionieren.

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors.

Hinweise zur Wartung

Monitor reinigen

VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

- Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.

- Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.

- Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

- Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.

- Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

Ständer anbringen

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So bringen Sie den Ständer an:

1 Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der oberen Polsterung zu entfernen, durch die er gesichert wird.
2 Setzen Sie die Teile des Sockels vollständig in die Aussparungen am Ständer ein.
3 Heben Sie den Schraubring an und drehen Sie die Schraube im Uhrzeigersinn.
4 Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein.

5 Heben Sie die Abdeckung wie gezeigt hoch, um den VESA Bereich für das Zusammensetzen des Ständers freizulegen.

6 Befestigen Sie den Ständer am Monitor.

a Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein.

b Drücken Sie den Ständer an, bis er einrastet.

7 Stellen Sie den Monitor aufrecht.

HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden.

Monitor anschließen

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

HINWEIS: Führen Sie die Kabel durch die Kabelführungsöffnung, bevor Sie es anschließen.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

So schließen Sie Ihren Monitor an einen Computer an:

1 Schalten Sie den Computer aus, trennen Sie das Netzkabel.
2 Schließen Sie das VGA, DP oder HDMI Kabel des Monitores an Ihren Computer an.

VGA-Kabel anschließen

DisplayPort-Kabels (DP-zu-DP) anschliesen

HDMI-Kabel anschließen (optional)

HINWEIS: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

USB 3.0-Kabel anschließen

Nachdem Sie VGA/DP/HDMI-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB 3.0-Kabels an den Computer aus:

1 Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den Upstream-Port des Monitors und an einen passenden USB 3.0-Port Ihres Computers an. (siehe Ansicht von unten für Einzelheiten.)

2 USB 3.0-Peripheriegeräte schließen Sie an die USB 3.0-Downstream-Ports des Monitors an.

3 Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an.

4 Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Universal Serial Bus (USB) spezifische Probleme.

5 Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß.

Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht.

Monitorständer abnehmen

HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen.

HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen.

So nehmen Sie den Ständer ab:

1 Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2 Halten Sie die Ständerfreigabetaste gedrückt.
3 Heben Sie den Ständer vom Monitor ab.

Wandbefestigung (optional)

(Schraubenabmessung: M4 x 10 mm).

Siehe die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung.

1 Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen.
2 Der Ständer entfernen.
3 Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.
4 Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.
5 Den Monitor an die Wand montieren. Folgen Sie dabei der mit der Wandmontageausrüstung gelieferten Anleitung.

HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast von 2,81 kg (P2217H) / 3,06 kg (P2317H/P2317HWH) / 3,33 kg (P2417H) / 4,58 kg (P2717H) zu verwenden.

Monitor einschalten

Drücken Sie auf die 11 ste, um den Monitor einzuschalten.

Bedienfeldtasten verwenden

Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt.

1 2 3 4 5

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

Bedienfeldtaste Beschreibung

1

Schnellzugriffstasten/Voreingestellte Modi

Wählen Sie diesen Schaltfläche zur Auswahl aus einer Liste voreingestellter Farbmodi.

2	Schnellzugriffstasten/Eingabe-Quelle	Verwenden Sie diese Taste zur Auswahl aus einer Liste von Videosignalen, die mit Ihrem Monitor verbunden sein könnten.
3	Menü	Auf die MENÜ-Taste drücken, um die Anzeige auf dem Bildschirm (OSD) zu starten und um das OSD-Menü auszuwählen. Siehe Zugriff aufs Menüsystem.
4	Beenden	Um zum Hauptmenü zurückzugelangen oder um das OSD-Hauptmenü zu verlassen auf diese Taste drücken.
5	Ein/Aus (mit Betriebsanzeigediode)	Den Monitor mit der Ein/Aus-Taste ein- bzw. ausschalten.Die weiße LED-Anzeigediode zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Eine weiße LED-Anzeigediode zeigt den Energiesparmodus an.

Bedienfeldtaste

Mit den Tasten an der Vorderseite des Monitors können Sie die Bildeinstellungen anpassen.

Bedienfeldtaste Beschreibung
1		Mit der Nach-oben-Taste stellen Sie Elemente im OSD-Menü ein (erhöhen Werte).
	Nach-oben
2		Mit der Nach-unten-Taste stellen Sie Elemente im OSD-Menü ein (vermindern Werte).
	Nach-unten
3		Mit der OK-Taste bestätigen Sie Ihre Auswahl im OSD-Menü.
	OK
4		Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück.
	Zurück

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

Zugriff aufs Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird.

1 Auf die -Taste drücken, um das

Menü zu starten und um das

Hauptmenü anzuzeigen.

Hauptmenü für die analoge (VGA)-Eingabe

Hauptmenü für die digitale (HDMI)-Eingabe

Hauptmenü für die digitale (DP)-Eingabe

HINWEIS: Das Auto-Anpassung steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden.

2 Auf die ▲ und die ▼ Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.

3 Einmal auf die → Taste drücken, um die markierte Option zu aktivieren.

4 Auf die um Tastewrdrücken, um den gewünschten Parameter auszuwählen.

5 Drücken Sie die , zum Schieberegler zu gelangen, und verwenden Sie die Tasten und , umte nach Menüanzeige Ihre Änderungen vorzunehmen.

6 Die Coton auswählen, um zum Hauptmenü zurückzukehren.

Symbol	Menü und Untermenüs	Beschreibung
	Helligkeit/Kontrast	Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren.
	Helligkeit	Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.Auf die ste drücken, um die Helligkeit zu verstärken, und auf die ste drücken, um die Helligkeit abzuschwächen (min. 0 / max. 100).HINWEIS: Die manuelle Einstellung der Helligkeit ist nicht möglich, wenn Dynamischer Kontrast aktiviert sind.
	Kontrast	Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind.Auf die ste drücken, um den Kontrast zu verstärken, und auf die ste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100).Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.

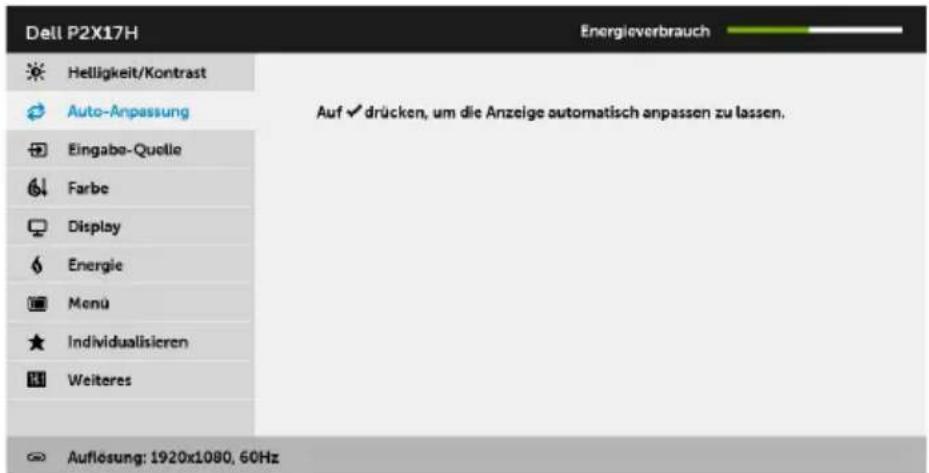

Auto- Anpassung

Auch wenn Ihr Computer beim Starten Ihren Monitor erkennt werden die Anzeigeeinstellungen für die Anwendung mit Ihrer bestimmten Installation mit der Funktion der Auto-Anpassung optimiert.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menü Individualisieren Weiteres Auf ✓ drücken, um die Anzeige automatisch anpassen zu lassen. Auflösung: 1920x1080, 60Hz

Mit der Auto-Anpassung kann der Monitor selber auf das ankommende Videosignal eingestellt werden. Nach der Auto-Anpassung können Sie Ihren Monitor mit Hilfe der Pixeluhr- (Grob) und Phase (Fein) unter Displayinstellungen weiter einstellen.

Autoeinstellung Wird Vorgenommen...

HINWEIS: In den meisten Fällen wird mit der Auto-Anpassung das beste Bild für Ihre Konfiguration erzeugt.

HINWEIS: Die Option der Auto-Anpassung steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden.

Eingabe-Quelle

Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast VGA Auto-Anpassung DP Eingabe-Quelle HDMI Farbe Autom. wählen Auf Display Eingabe-Quelle zurücks. Energie Menu Individualisieren Weiteres Auflösung: 1920x1080, 60Hz

	VGA	Den VGA-Eingang wählen Sie, wenn Sie eine analoge VGA-Verbindung nutzen. Die VGA-Eingangsquelle wählen Sie mit der Taste √
	DP	Den DP-Eingang wählen Sie, wenn Sie den DisplayPort (DP)-Anschluss nutzen. Die DisplayPort-Eingangsquelle wählen Sie mit der Taste √
	HDMI	Den HDMI-Eingang wählen Sie, wenn Sie einen HDMI-Anschluss nutzen. Die HDMI-Eingangsquelle wählen Sie mit der Taste √
	Autom. wählen	Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen.
	Eingabe-Quellezurücks.	Stellen Sie die Eingangseinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.
	Farbe	Mit Farbe stellen Sie den Farbeneinstell-Modus ein.
		Dell P2X17H		Energieverbrauch
		Helligkeit/Kontrast	Voreingestellte Modi	Standard
		Auto-Anpassung	Eingangsfarbformat	RGB
		Eingabe-Quolle	Farbe zurücks.
		Farbe
		Display
		Energie
		Menü
		Individualisieren
		Weiteres
		Auflösung: 1920x1080, 60Hz

Dell P2X17H			Energieverbrauch
	Helligkeit/Kontrast	Voreingestellte Modi	Standard
	Auto-Anpassung	Eingangsfarbformat	RGB
	Eingabe-Quelle	Farbe zurücks.
	Farbe
	Display
	Energie
	Menu
	Individualisieren
	Weiteres
Auflösung: 1920x1080, 60Hz

Voreingestellte Modi

Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, ComfortView, Multimedia, Film, Spiel, Warm, Kühl oder Benutzerfarbe in der Liste wählen.

• Standard: Zum Laden der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.
• ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.
• Multimedia: Zum Laden der idealen Farbeneinstellungen für Multimedien-Anwendungen.
• Film : Zum Laden der idealen Farbeneinstellungen für Filme.
• Spiel: Zum Laden der idealen Farbeneinstellungen für die meisten Gaming-Anwendungen.
• W a r m : Zum Erhöhen der Farbtemperatur. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.
• K ü h l : Zum Reduzieren der Farbtemperatur. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.
• Benutzerfarbe: Zum manuellen Einstellen der Farbeneinstellungen.

Verwenden Sie die 📂 and Tassem, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.

Dell P2X17H			Energieverbrauch
☀️	Helligkeit/Kontrast	Voreingostellte Modi	✓ Standard
💡	Auto-Anpassung	Eingangefarbformat	ComfortView
＋	Eingabo-Quolle	Farbe sinücks.	Multimedia
💡	Farbe		Film
☐	Display		Spiel
💡	Energie		Warm
💡	Menu		Kühl
★	Individualisicren		Benutzerfarbe
💡	Weiteres
💡	Auflösung: 1920x1080, 60Hz

Eingangsfarb- format

Hier können Sie einen der folgenden Videoeingabemodi wählen:

RGB: Wählen Sie diese Option, wenn der Monitor über das DP oder HDMI-Kabel mit einem Computer (oder DVD-Player) verbunden ist.

YPbPr: Wählen Sie diese Option, wenn Ihr DVD Player nur den YPbBr Ausgang unterstützt.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menu Individualisicren Weiteres Auflösung: 1920x1080, 60Hz

Farbton	Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie die Taste ▲ er , un ▼en Wert von '0' bis '100' einzustellen.Verwenden Sie die ▲ ste, um dem Videobild einen grünlicheren Farbton zu verleihen.Verwenden Sie die ▼ ste, um dem Videobild mehr violett zu verleihen.HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
Sättigung	Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie die Taste ▲ er , un ▼en Wert der Farbsättigung von '0' bis '100' einzustellen.Verwenden Sie auf ▲ m das Videobild farbiger erscheinen zu lassen.Verwenden Sie auf ▼ m das Videobild eher einfarbig erscheinen zu lassen.HINWEIS: Die Sättigungseinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
Farbe zurücks.	Die Farbeneinstellungen des Monitors auf die werkseitigen Voreinstellungen rücksetzen.

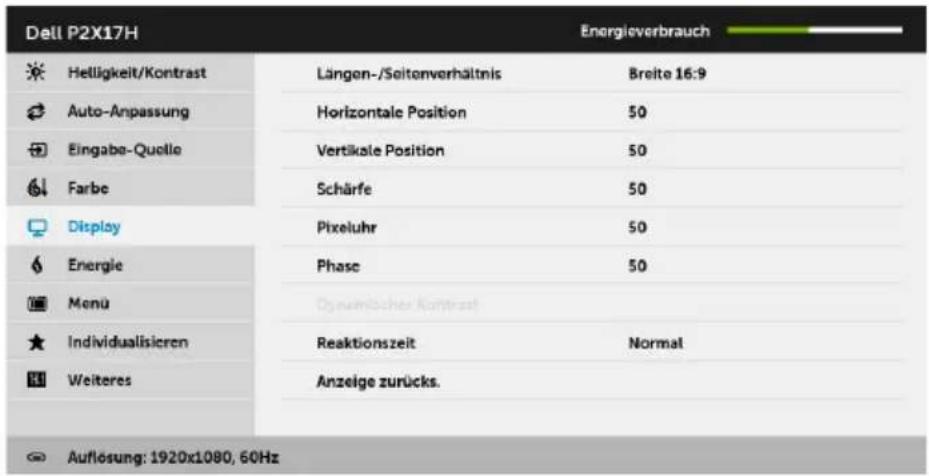

Display

Mit Display wird das Bild eingestellt.

Dell P2X17H Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menu Individualisieren Weiteres Längen-/Seitenverhältnis Horizontale Position Vertikale Position Schärfe Pixeluhr Phase Dynantischer Kontrast Reaktionszeit Anzeige zurücks. Breite 16:9 50 50 50 50 Normal Auflösung: 1920x1080, 60Hz

Längen-/Seitenverhältnis	Stellen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 ein.
Horizontale Position	Mit den Tasten ▲ er können Sie das Bild nach links undrechts verschieben. Der Minimalwert ist 0 (-).Der Höchstwert ist 100 (+).
Vertikale Position	Mit den Tasten ▲ er können Sie das Bild nach oben undunten verschieben. Der Minimalwert ist 0 (-).Der Höchstwert ist 100 (+).HINWEIS: Der Horizontale Position und die Vertikale Positionkönnen nur für die "VGA"-Eingabe eingestellt werden.
Schärfe	Mit dieser Funktion können Sie die Bilddarstellung schärfer oderweicher einstellen.Mit den Tasten ▲ er pas in Sie die Bildschärfe im Bereich'0' bis '100' an.
Pixeluhr	Mit den Einstellungen Phase und Pixeluhr können Sie dieBilddarstellung Ihres Monitors nach Geschmack fein abstimmen.Mit den Tasten ▲ er pas in Sie die Werte entsprechend an,bis die gewünschte Bildqualität erreicht ist.
Phase	Falls mit der Phase die zufriedenstellenden Resultate nicht erreichtwerden nehmen Sie die Einstellung mit der Pixeluhr (grob) unddanach wiederum mit der Phase (fein) vor.HINWEIS: Der Pixeluhr und die Phase können nur für die "VGA"-Eingabe eingestellt werden.

	Dynamischer Kontrast	Ermöglicht Ihnen die Anhebung des Kontrasts für eine schärfere und detaillierte Bildqualität.Verwenden Sie um das Untermenü aufzurufen. Verwenden Sie anschließend, um die Funktion Dynamischer Kontrast ein- oder auszuschalten.HINWEIS: Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt haben.
	Reaktionszeit	Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder Schnell.
	Anzeige zurücks.	Diese Option auswählen, um die Standard-Anzeigeeinstellungen rückzusetzen.
	Energie
	LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder aus, um Energie zu sparen.
	USB	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus.HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird.
	Energie zurücks.	Diese Option auswählen, um die Energieeinstellungen zurückzusetzen.

Menü

Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.

Dell P2X17H			Energieverbrauch
	Helligkeit/Kontrast	Sprache	Deutsch
	Auto-Anpassung	Drehung
	Eingabe-Quolle	Transparenz	20
	Farbe	Timer	20 s
	Display	Sperre	Entriegein
	Energie	Menü zurücks.
	Menu
	Individualisieren
	Weiteres

Sprache	Die Sprachen-Optionen zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen sind Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch.
Drehung	Zum Rotieren der OSD um 90 Grad in Gegenuhrzeigerrichtung. Die Menü-Rotierung kann je nach Ihrer Anzeige-Rotierung eingestellt werden.
Transparenz	Wählen Sie diese Option, um die Menü-Transparenz durch Drücken auf die ▲d Tas ▼ abzuändern (min. 0 / max. 100).
Timer	Ermöglicht Ihnen die Einstellung der Zeit, für welche das OSD aktiv bleibt, nachdem Sie eine Taste am Monitor gedrückt haben.Mit den Tasten ▲der können Sie die gewünschte Zeit in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen.
Sperre	Kontrolliert den Zugriff durch Benutzer auf die Einstellungen. Beim Auswählen der Sperre sind keine Einstellungen durch den Benutzer zulässig. Sämtliche Tasten sind gesperrt.HINWEIS:Entriegeln Funktion– Nur Hard-Entsperren (halten Sie die Taste neben der Ein/Aus-Taste 6 Sekunden lang gedrückt).Verriegeln-Funktion – Entweder Soft-Lock (über das OSD-Menü) oder Hard-Lock (halten Sie die Taste neben der Ein/Aus-Taste 6 Sekunden lang gedrückt).
Menü zurücks.	Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte.

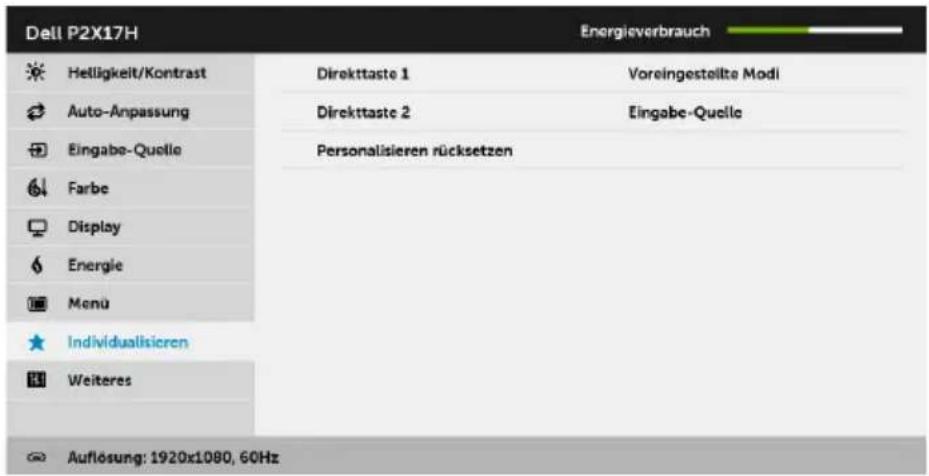

Individualisieren

Sie können eine Funktion unter Voreingestellte Modi, Helligkeit/Kontrast, Auto-Anpassung, Eingabe-Quelle, Längen-/Seitenverhältnis, oder Drehung auswählen und einer Direkttaste zuweisen.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menu Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Direkttaste 1 Direkttaste 2 Personalisieren rücksetzen Voreingestellte Modi Eingabe-Quolle

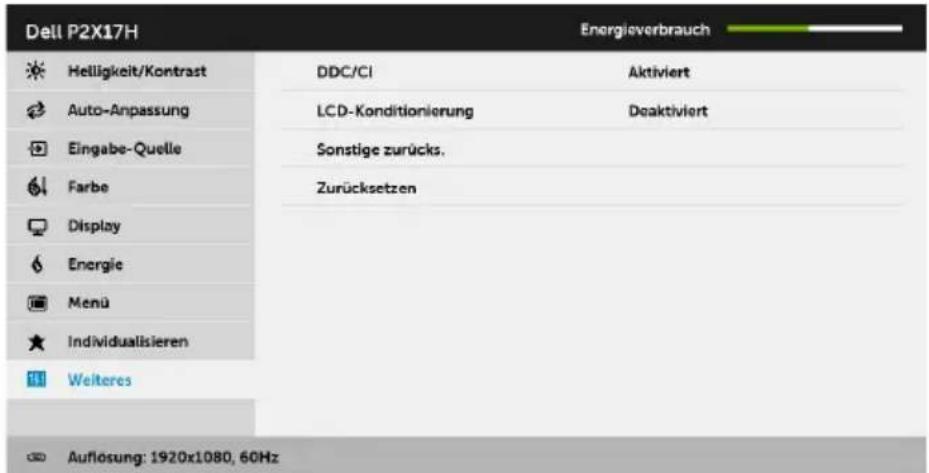

Weiteres

Wählen Sie diese Option zum Anpassen der OSD-Einstellungen, z.B. DDC/CI, LCD-Konditionierung, usw.

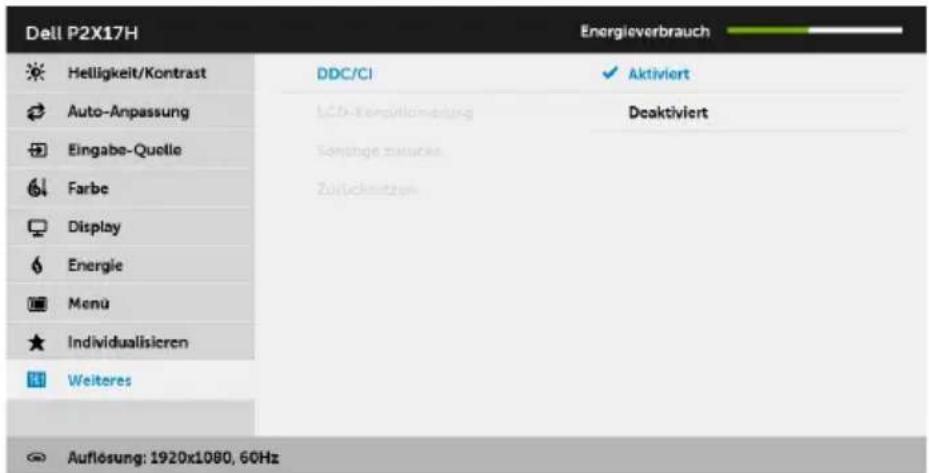

Dell P2X17H Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung Deaktiviert Eingabe-Quelle Sonstige zurücks. Farbe Zurücksetzen Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz

DDC/CI

DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbenausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Deaktivieren deaktiviert werden. Für die besten Resultate sowie für die optimalste Leistung Ihres Monitors aktivieren Sie diese Funktion.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menu Individualisieren Weiteres DDC/CI LCD-Kongüllomperung Sonstige zuzucke Zulückmetszen Aktiviert Deaktiviert Auflösung: 1920x1080, 60Hz

LCD- Konditionierung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von Aktivieren aktiviert werden.

Dell P2X17H Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quolle Farbe Display Energie Menu Individualisieren Weiteres DeCKELI LCD-Konditionierung Sonstige malaktus Zurückelastzen Aktiviert Deaktiviert Auflösung: 1920x1080, 60Hz

Sonstige zurücks.

Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.

Zurücksetzen

Zum Rücksetzen aller Einstellungen auf die werkseitig voreingestellten Werte.

HINWEIS: Dieser Monitor besitzt eine integrierte Funktion zur automatischen Kalibrierung der Helligkeit, mit der die Alterung des LED kompensiert werden kann.

OSD-Warnmeldung

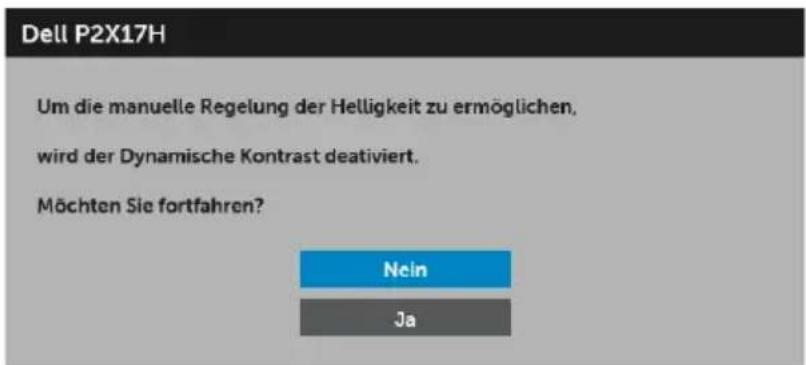

Wenn Dynamischer Kontrast (in den voreingestellten Modi: Spiel oder Film) aktiviert ist, ist die manuellen Helligkeitsanpassung deaktiviert.

Dell P2X17H Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Nein Ja

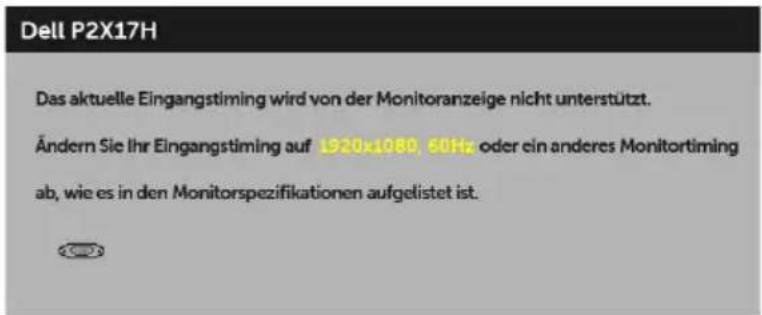

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

Dell P2X17H Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Auflösung beträgt 1920 x 1080.

Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird:

Dell P2X17H Die Möglichkeit zum Anpassen von Anzelgeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Nein Ja

Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt:

Dell P2X17H Energiesparen aktivieren.

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD.

Wenn Sie eine andere Taste als die Ein/Aus-Taste drücken, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt:

Dell P2X17H © ? Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus,um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn der VGA, HDMI, oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

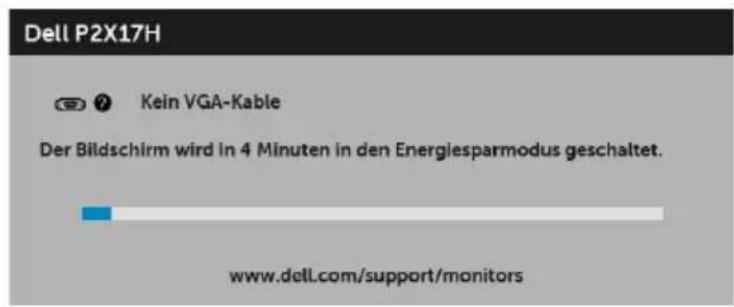

Dell P2X17H ? Kein VGA-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

oder

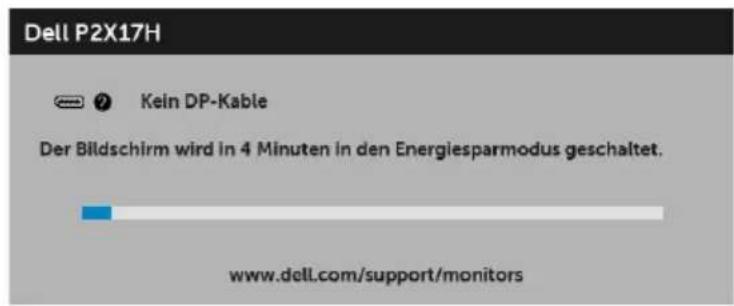

Dell P2X17H ? Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

oder

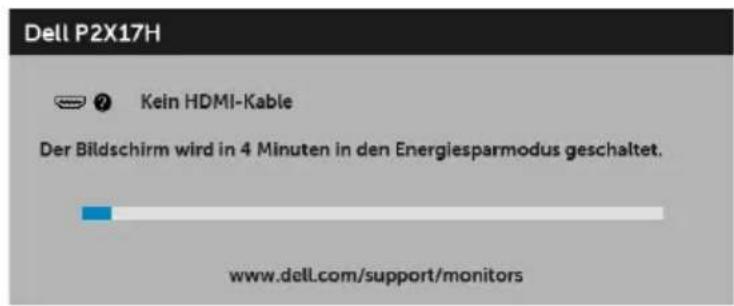

Dell P2X17H ? Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

Unter Problemlösung finden Sie weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Monitorauflösung ein:

Unter Windows ^® 7, Windows ^® 8, und Windows ^® 8.1:

1 Wählen Sie unter Windows ^® 8 und Windows ^® 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2 Klicken Sie auf Bildschirmauflösung.
3 Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie 1920 x 1080 aus.
4 Klicken Sie auf OK.

Unter Windows ^® 10:

1 Klicken Sie mit der rechten Maustaste auf den Desktop und auf Anzeigeeinstellungen.

2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.

3 Klicken Sie die Dropdown-Liste von Auflösung und wählen Sie 1920 x 1080.

4 Klicken Sie auf Anwenden.

Wenn 1920 x 1080 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell:

Falls Sie einen tragbaren Dell-Computer besitzen:

- Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes.

Kippen, Schwenken

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen.

5° 21° 45° 45° DELL

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

1 2 90°

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafik-intensiven Anwendungen (z. B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1 Klicken Sie mit der rechten Maustaste auf das Desktop, wählen Sie Eigenschaften.
2 Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.
3 Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.
4 Falls Sie eine nVidia-Grafikkarte verwenden, klicken Sie auf das Register nVidia, wählen in der linken Spalte NVRotate und anschließend die gewünschte Ausrichtung.
5 Sofern Sie eine Intel ^ -Grafikkarte verwenden, wählen Sie das Grafikregister Intel, klicken auf Grafik Eigenschaften, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1 Schalten Sie sowohl Computer als auch Monitor aus.
2 Trennen Sie das Videokabel von der Rückseite des Computers.
3 Schalten Sie den Monitor ein.

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin weiß. Außerdem läuft je nach gewählter Eingangsquelle eines der beiden nachstehend dargestellten Dialogfelder über den Bildschirm.

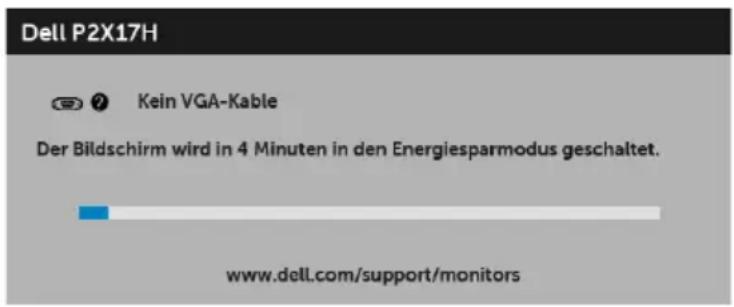

Dell P2X17H Kein VGA-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

oder

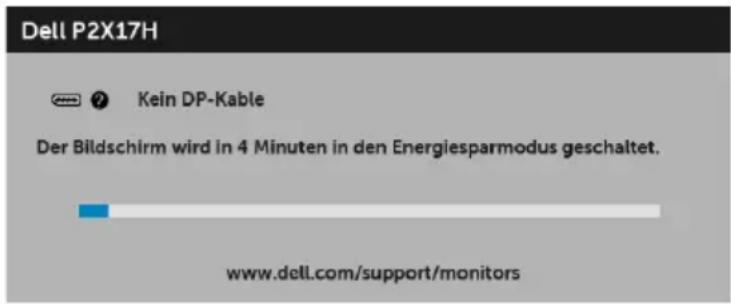

Dell P2X17H ? Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

oder

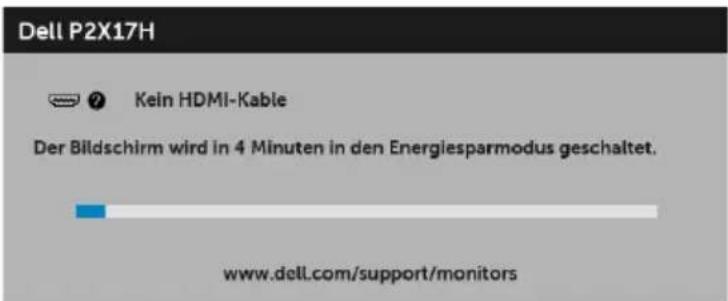

Dell P2X17H © Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors

4 Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist.

5 Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4

So starten Sie die Selbstdiagnose:

1 Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).

2 Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus.

3 Halten Sie Taste 1 an der Vorderseite 5 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.

4 Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.

5 Drücken Sie die Taste 1 am Bedienfeld noch einmal. Der Bildschirm wird nun in rot angezeigt.
6 Untersuchen Sie das Bild auf Auffälligkeiten.
7 Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau, schwarz, weiß und mit Text angezeigt.

Nach der Anzeige des Bildschirms mit Text ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste 1 noch einmal.

Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer.

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen.

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Bild/ Betriebsanzeige-LED leuchtet nicht	Kein Bild	Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen.Vergewissern Sie sich, dass die Ein-/Austaste komplett eingedrückt ist.Stellen Sie über das EingabequelleEingabe-Quelle - Menü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Kein Bild/ Betriebsanzeige-LED leuchtet	Kein Bild oder keine Helligkeit	Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD.Führen Sie den Monitorselbsttest aus.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.Stellen Sie über das EingabequelleEingabe-Quelle - Menü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Unscharfes Bild Bild ist unscharf, verschwommen oder weist Geistbilder auf		Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Passen Sie die Werte fürPhaseundPixeluhrüber das OSD-Menü an.Verzichten Sie auf Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Die Bildauflösung auf das richtige Längen-/Breitenverhältnis ändern.
Zittriges/ verwackeltes Videobild	Unruhiges Bild oder leichte Bewegungen	Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Passen Sie die Werte fürPhase undPixeluhrüber das OSD-Menü an.Setzen Sie den Monitor auf die Werkseinstellungen zurück.überprüfen Sie die Umgebungsbedingungen.Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.
Fehlende Bildpunkte LCD-Bildschirm weist Punkte auf		Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten:http://www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten:http://www.dell.com/support/monitors.
Helligkeitsprobleme Bild zu dunkel oder zu hell		Setzen Sie den Monitor auf die Werkseinstellungen zurück.Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrungen	Bild ist nicht richtig zentriert	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Passen Sie die horizontale und vertikale position des OSD.HINWEIS:Bei der Nutzung von HDMI/DisplayPort sind die Einstellmöglichkeiten zur Positionierung nicht vorhanden.
Horizontale/vertikale Linien	Bild weist eine oder mehrere Linien auf	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Passen Sie die Werte fürPhaseundPixeluhrüber das OSD-Menü an.Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.HINWEIS:Bei der Nutzung von HDMI/DisplayPort sind die Einstellmöglichkeiten fürPixeluhrundPhase nicht vorhanden.
Synchronisierungsprobleme	Bildschirm ist verzerrt oder wirkt zerrissen	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Lassen Sie eineAuto-Anpassungüber das OSD ausführen.Passen Sie die Werte fürPhaseundPixeluhrüber das OSD-Menü an.Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Themen	Sichtbare Anzeichen von Rauch oder Funken	Verzichten Sie auf eigenmächtige Reparaturversuche.Wenden Sie sich unverzüglich an Dell.
Abschaltprobleme	Monitor schaltet sich aus und wieder ein	Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
Fehlende Farben	Im Bild fehlen Farben	Führen Sie den Monitorselbsttest aus.Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.
Falsche Farben Unzureichende Farbdarstellung		Ändern Sie die Einstellungen der Voreingestellte Modi im Farb-Menü-OSD je nach Anwendung.R/G/B Wert unter Benutzerfarbe in OSD-Menü Farbe anpassen.Starten Sie die Selbstdiagnose.
Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern	Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm	Lassen Sie den Monitor grundsätzlich über die Energieverwaltungsfunktion ausschalten, wenn er nicht verwendet wird (Weitere Informationen zu diesem Thema finden Sie im Abschnitt Energieverwaltungsmodi).Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.

Produktspezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
Bild ist zu klein Das Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus		Prüfen Sie das Längen-/Seitenverhältnis Einstellungen im OSD-Menü Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Monitor lässt sich nicht mit den Bedienfeldtasten einstellen	OSD-Menü wird nicht am Bildschirm angezeigt	Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.Prüfen Sie, ob das OSD-Menü gesperrt ist. Falls ja, halten Sie zur Freigabe die Taste über der Ein-/ Austaste 6 Sekunden lang gedrückt. (Siehe Sperre).
Kein Eingangssignal wenn Bedientasten gedrückt werden	Kein Bild; die LED leuchtet weiß auf	Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm	Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Starten Sie die Selbstdiagnose.

HINWEIS: Im HDMI/DP-Modus steht die Funktion Auto-Anpassung nicht zur Verfügung.

Universal Serial Bus (USB) spezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	Vergewissern Sie sich, dass der Monitor eingeschaltet ist.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
Super-Speed USB 3.0-Schnittstelle ist langsam	Super-Speed USB 3.0-Peripheriegeräte sind zu langsam oder funktionieren überhaupt nicht	Vergewissern Sie sich, dass Ihr Computer USB 3.0-kompatibel ist.Manche Computer verfügen sowohl über USB 3.0-, USB 2.0- als auch über USB 1.1-Ports. Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
Drahtlose USB Peripheriegeräte funktionieren nicht mehr, wenn ein USB 3.0 Gerät angeschlossen wird	Drahtlose USB Peripheriegeräte reagieren langsam oder funktionieren nur, wenn der Abstand zwischen dem Gerät und dem Empänger kleiner wird	Vergrößern Sie den Abstand zwischen den USB 3.0 Peripheriegeräten und dem WLAN USB Empfänger.Stellen Sie Ihren WLAN USB Empfänger so nah wie möglich an den USB Peripheriegeräten auf.Verwenden Sie ein USB-Verlängerungskabel, um den WLAN USB Empfänger so weit wie möglich vom USB 3.0 Port entfernt aufzustellen.

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden Sie unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors

- Kontakt zu Dell — www.dell.com/contactdell
