BEDIENUNGSANLEITUNG MXA-5000 ICOM
Kollisionen vermeiden durch Echtzeit- Information über Schiffsbewegungen
Zweikanal-Empfang
Der MXA-5000 empfängt gleichzeitig auf den Kanälen 87B (161,975 MHz) und 88B (162,025 MHz). Dieser Zweikanal-Empfang macht den MXA-5000 für AIS-Informationen von AIS-Transpondern, die nur auf einem Kanal arbeiten, weitaus flexibler.
Darüber hinaus empfängt der MXA-5000 auch Class A- und Class B-AIS-Daten.
Dual-Mode-Datenausgang
Der MXA-5000 ist mit zwei Datenausgängen ausgestattet. An den RS422-Ausgang lassen sich z.B. Marineradar oder GPS-Kartenplotter anschließen. Geräte, die das VDM-Format verarbeiten, zeigen die AIS-Daten auf dem Display an. Der RS232C-Ausgang ist für den Anschluss eines PCs vorgesehen. Sofern eine AIS-Plott-Software* eingesetzt wird, ermöglicht es der MXA-5000, die Bewegungen anderer Schiffe auf dem PC-Monitor zu beobachten.
* nicht im Lieferprogramm von Icom

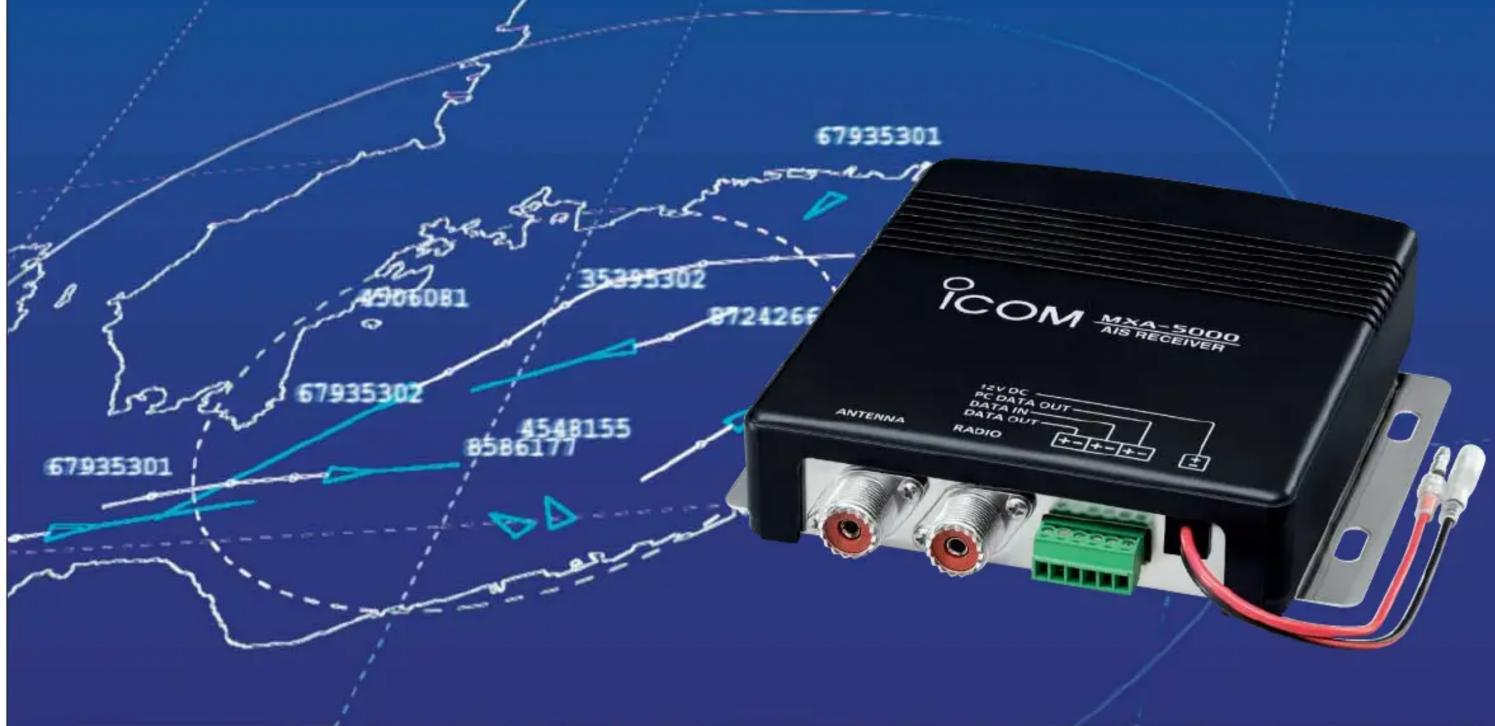

Die Hintergrundillustration zeigt beispielhaft eine AIS-Bildschirmdarstellung.
Eingebauter Antennensplitter zur Nutzung einer vorhandenen UKW-Antenne
Der MXA-5000 lässt sich zwischen eine UKW-Antenne und ein UKW-Funkgerät schalten. Während des UKW-Empfangs* empfängt der MXA-5000 AIS-Daten. Sobald man mit dem UKW-Funkgerät sendet, wird der MXA-5000 umgangen, um seine Elektronik zu schützen.
* Einfügedämpfung: etwa 3,5 dB
GPS-Daten per Multiplex
Wenn ein GPS-Empfänger an den MXA-5000 angeschlossen ist, werden die GPS-Positionsdaten (RMC, GGA, GNS und GLL) mit den AIS-Daten (VDM-Format) gemultiplext, wodurch sich die Verkabelung vereinfacht.
Kompakte Maße und geringes Gewicht
Der MXA-5000 ist nur 132 mm × 34 mm ×155 mm (B×H×T)* groß und wiegt nur 400 g*, sodass er sich einfach und flexibel installieren lässt.
* Angaben ohne Montagehalterung
Was versteht man unter AIS?
Icoms MXA-5000 AIS-(Automatic Identification System-)Empfänger verarbeitet die Echtzeit-Daten von Schiffen, die mit einem AIS-Transponder ausgestattet sind. Derartige Transponder sind neuerdings für SOLAS-Schiffe vorgeschrieben.
AIS-Transponder senden genaue Navigationsinformationen wie:
- feststehende Informationen – Schiffsrufzeichen, Name, MMSI-Nummer, Abmessungen, Schiffstyp
- Informationen über die Fahrt – Tiefgang, Ladung, Zielhafen und voraussichtliche Ankunftszeit
- veränderliche Informationen – UTC-Zeit, Längen- und Breitengrad der Position, Kurs über Grund, Geschwindigkeit über Grund, Bugrichtung, Richtungsänderung, Navigationsstatus.
Weitere Details siehe:
www.navcen.uscg.gov/enav/AIS/default.htm
TECHNISCHE DATEN
ALLGEMEIN
- Frequenzbereich:
161,975 MHz (Ch 87B) und
162,025 MHz (Ch 88B)
Simultanempfang
- Empfangene
Modulationsart: 16K0F1D (GMSK)
• Antennenimpedanz: 50 Ω
- Betriebstemperaturbereich: -20^ bis +60^
• Stromversorgung: 12 V DC (10,8–15,6 V)
• Stromaufnahme (12 V DC): 0,25 A
• Gewicht (etwa): 400 g
EMPFÄNGER
- Empfindlichkeit: -116 dBm typ.
- Nachbarkanaldämpfung: mehr als 70 dB
- Nebenempfangs-
unterdrückung: mehr als 70 dB
• Intermodulation: mehr als 65 dB
• Störabstand: mehr als 40 dB - Störabstrahlung: unter -57 dBm
DATEN-INTERFACE
- Dateneingang:
IEC 61162-1:2000 (4800 bps)
Datenformat RMC, GGA, GNS, GLL
Eingangspegel
unter 2 mA
(wenn 2 V anliegen)
für Navigationsgeräte
Datenformat VDM
Ausgangspegel
für PC
Datenformat VDM
Ausgangspegel
5 V, 40 mA max.
RS232C asymmetrisch
±5 V, ±35 mA typ.

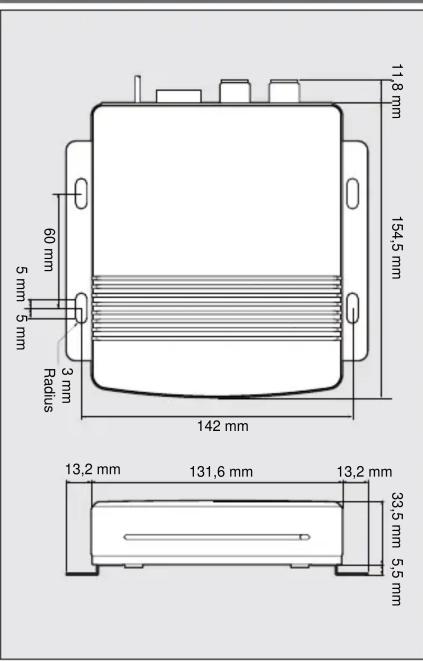

ABMESSUNGEN
Mitgeliefertes Zubehör
• Montagekit • Stromversorgungskabel

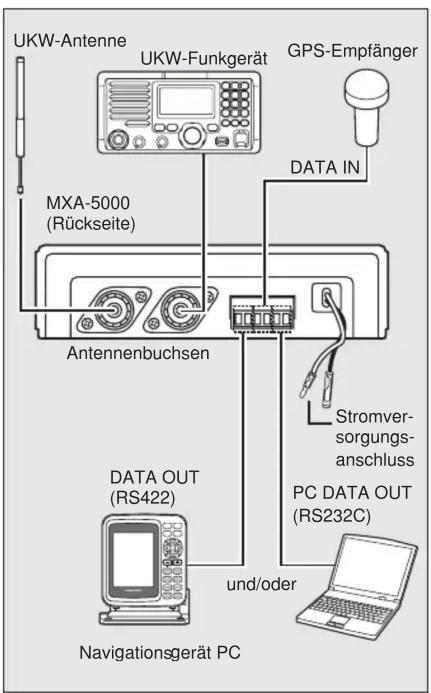

ANSCHLUSS-SCHEMA
Die Messungen erfolgten entsprechend IEC 62287-1.
Alle technischen Daten können jederzeit ohne Vorankündigung geändert werden.
Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Incorporated (Japan) in den Vereinigten Staaten, im Vereinigten Königreich, in Deutschland, Frankreich, Spanien, Russland und/oder anderen Ländern. Alle anderen Marken sind Eigentum der jeweiligen Markeninhaber.
Count on us!
Icom (Europe) GmbH
Icom Inc. (Japan) ist nach ISO 9001
und ISO 14001 zertifiziert.
08EK0440
© 2008 Icom (Europe) GmbH
