Produkttyp	Car Audio Verstärker
Marke	ESX
Modell	SE1000C
Abmessungen (L x B x H)	Ca. 200 x 120 x 50 mm
Gewicht	1.5 kg
Stromversorgung	12V Gleichstrom (Masse negativ)
Ausgangsleistung (RMS)	500W x 1 bei 4 Ohm
Ausgangsleistung (max)	1000W
Verstärkerklasse	Klasse D
Frequenzgang	20 Hz - 20 kHz
Tiefpassfilter	Einstellbar 50-250 Hz
Eingänge	RCA Line-Eingang (2 Kanäle)
Ausgänge	Lautsprecherausgang (Mono, 2-8 Ohm)
Schutzfunktionen	Überhitzung, Kurzschluss, Gleichspannungsoffset
Pflege und Reinigung	Mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheit	Installation durch qualifiziertes Fachpersonal; vor Installation Batterie abklemmen
Ersatzteile und Reparierbarkeit	Sicherungen sind austauschbar; Ersatzteile über ESX-Service anfordern
Allgemeine Informationen	Für Auto-Audio-Subwoofer-Verstärkung; Remote-Einschaltleitung erforderlich

Häufig gestellte Fragen - SE1000C ESX

Wie schließe ich den SE1000C Verstärker an meine Autobatterie an?

Verwenden Sie ein 4 AWG Stromkabel mit einer Sicherung (80A) und verbinden Sie es mit dem Pluspol. Schließen Sie das Massekabel an einen sauberen Karosseriepunkt an. Stellen Sie sicher, dass die Remote-Einschaltleitung mit dem Remote-Ausgang des Radios verbunden ist.

Welche Impedanz kann dieser Verstärker verarbeiten?

Der SE1000C ist bis 2 Ohm stabil. Für einen einzelnen Subwoofer verwenden Sie eine 2 oder 4 Ohm Last. Betreiben Sie ihn nicht unter 2 Ohm, um Schäden zu vermeiden.

Wie stelle ich Verstärkung und Frequenzweiche ein?

Stellen Sie die Verstärkung mit einem Multimeter oder nach Gehör ein, beginnen Sie niedrig. Passen Sie den Tiefpassfilter (50-250 Hz) an Ihren Subwoofer an. Für geschlossene Gehäuse ~80 Hz, für Bassreflex ~60 Hz.

Kann ich zwei SE1000C Verstärker überbrücken?

Nein, dies ist ein Monoblock-Verstärker. Um mehrere Subwoofer zu betreiben, verwenden Sie einen Verstärker pro Subwoofer oder einen leistungsstärkeren Monoblock.

Wie hoch ist die Ausgangsleistung bei 2 Ohm?

Der Verstärker liefert ca. 800 W RMS bei 2 Ohm und 500 W RMS bei 4 Ohm.

Warum schaltet sich mein Verstärker nach einigen Minuten ab?

Dies liegt wahrscheinlich an Überhitzung oder niedriger Batteriespannung. Stellen Sie sicher, dass der Verstärker ausreichend belüftet ist, und überprüfen Sie Lichtmaschine und Batterie. Vergewissern Sie sich auch, dass die Impedanz nicht zu niedrig ist.

Wie stelle ich den Bass-Boost ein?

Der SE1000C hat möglicherweise einen Bass-Boost-Regler (0-12 dB bei 45 Hz). Verwenden Sie ihn sparsam, um Verzerrungen und Schäden zu vermeiden.

Welche Sicherungsgröße sollte ich verwenden?

Verwenden Sie eine 80A Sicherung am Stromkabel nahe der Batterie. Der Verstärker selbst kann interne Sicherungen haben; ersetzen Sie diese nur mit gleicher Nennleistung.

Kann ich diesen Verstärker mit einem Werksradio verwenden?

Ja, aber Sie benötigen einen Line-Output-Converter (LOC), um Lautsprechersignale in RCA umzuwandeln. Manche Werksradios haben Remote-Einschaltung; andernfalls verwenden Sie einen Signal-gesteuerten Remote-Adapter.

Welche Lautsprecherkabelstärke wird empfohlen?

Für Längen bis zu 10 Fuß (ca. 3 m) verwenden Sie 12 AWG Kabel. Für längere Strecken verwenden Sie 10 AWG, um den Widerstand zu minimieren.

BEDIENUNGSANLEITUNG SE1000C ESX

BEDIENUNGSANLEITUNG OWNER'S MANUAL

Inhaltsverzeichnis Seite

Verwendungsmöglichkeiten 3

Sicherheitshinweise 4

Montage 5

Erstes Aufladen 5

Anschlussbeispiele 6

Funktionsbeschreibung 7

Entladen 8

Justierung der Voltanzeige 8

TECHNISCHE DATEN

Nenn-Kapazität: 1.0 Farad

Dauer-Betriebsspannung: 12 \~ 16V DC

Maximale Betriebsspannung: 18V DC max.

Betriebstemperatur: -20 +60^ C

Abmessungen (ohne Montagehalter): 260 x ø74 mm

LIEFERUMFANG

1 Pufferkondensator
2 Montagehalter
1 Lade-/Entlade-Lampe
1 Bedienungsanleitung Einbauzubehör

Technische Änderungen vorbehalten!

VERWENDUNGSMÖGLICHKEITEN

Der Pufferkondensator wird in Kraftfahrzeugen zur Stabilisierung und Unterstützung der Stromversorgung eines Verstärkers eingesetzt, wenn dieser schnell und für kurze Zeit hohe Ströme benötigt. Er kann kurzfristige Belastungen der Bordspannungen bei z.B. besonders tiefen, kräftigen Bässen ausgleichen.

Durch die Verwendung des Pufferkondensators ergibt sich eine wesentlich bessere Leistungsentfaltung des Verstärkers.

Car Audio Verstärker benötigen für den optimalen Betrieb hohe Stromstärken. Herkömmliche Fahrzeugbatterien sind normalerweise nicht für die zusätzliche Versorgung eines Verstärkers ausgelegt.

Ein weiterer Vorteil des Pufferkondensators ist das Filtern von Wechselspannungen, die im Netzteil des Verstärkers indiziert werden. Ungefilterte Wechselspannungen können hörbare Interferenzen verursachen.

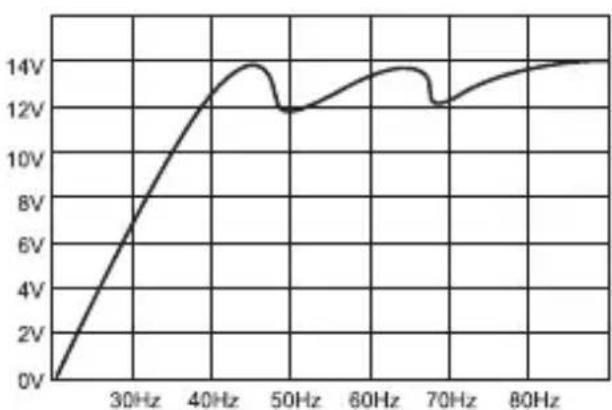

Bassleistung bei 50Hz und 70Hz ohne Pufferkondensator

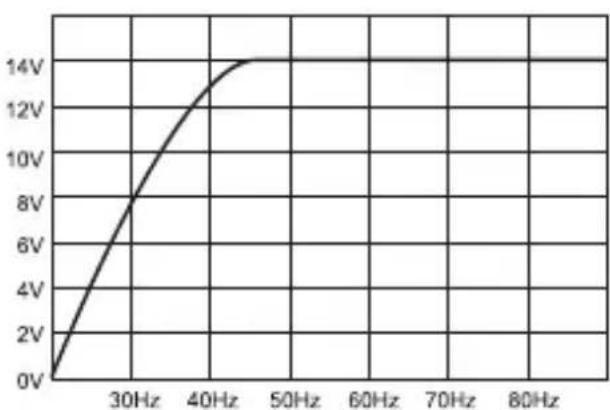

Bassleistung bei 50Hz und 70Hz mit Pufferkondensator

SICHERHEITSHINWEISE

Bevor Sie mit der Installation des Kondensators beginnen, sollten Sie die folgenden Anweisungen der Bedienungsanleitung genau befolgen! Andernfalls besteht Verletzungsgefahr oder das Gerät könnte ernsthaft beschädigt werden.

Der Pufferkondensator entspricht der KFZ-Richtlinie für den Betrieb in Fahrzeugen innerhalb der Europäischen Union und besitzt eine CE-Kennzeichnung.

Der Anschluss des Pufferkondensators an das 12 V-Bordnetz darf nur durch qualifiziertes Fachpersonal erfolgen. Dabei ist besondere Sorgfalt geboten. Bei Kurzschlüssen können gefährlich hohe Ströme fließen.

Der Pufferkondensator speichert sehr hohe Stromreserven und könnte bei falscher Handhabung sogar explodieren. Wird der Kondensator zweckentfremdet, nicht richtig angeschlossen oder nicht fachgerecht repariert, können Sach- oder Personenschäden daraus resultieren.

Der Kondensator muss fest und fachgerecht an einer mechanisch stabilen Stelle montiert werden.

Auf keinen Fall darf der Pufferkondensator mit einer höheren Spannung als 18 Volt betrieben werden oder ein Kurzschluss an den Strom-Anschlussklemmen verursacht werden.

Schützen Sie den Kondensator vor Feuchtigkeit und Hitze.

Für die Reinigung nur ein weiches, trockenes Tuch verwenden, auf keinen Fall Chemikalien oder Wasser.

Für bestmögliche Ergebnisse sollte der Kondensator so nahe wie möglich bei der Endstufe installiert werden. Die Kabel zwischen dem Kondensator und der Endstufe sollten möglichst kurz sein und einen möglichst großen Querschnitt aufweisen. Die Kabel sind so zu verlegen, dass deren Isolierung während des Einbaus und des Betriebes nicht beschädigt werden.

1.) Verwenden Sie die beiliegenden Halter um den Kondensator an einer mechanisch stabilen Stelle fest anzuschrauben. Montieren Sie das Gerät keinesfalls auf stark vibrierenden Flächen wie beispielsweise einem Gehäuse-subwoofer.
2.) Der korrekte Anschluss ist auf der nächsten Seite dargestellt. Zur Vermeidung von Störgeräuschen sollte der Masseanschluss des Kondensators an der gleichen Stelle erfolgen, an der auch der Verstärker angeschlossen wird.

ERSTES AUFLADEN

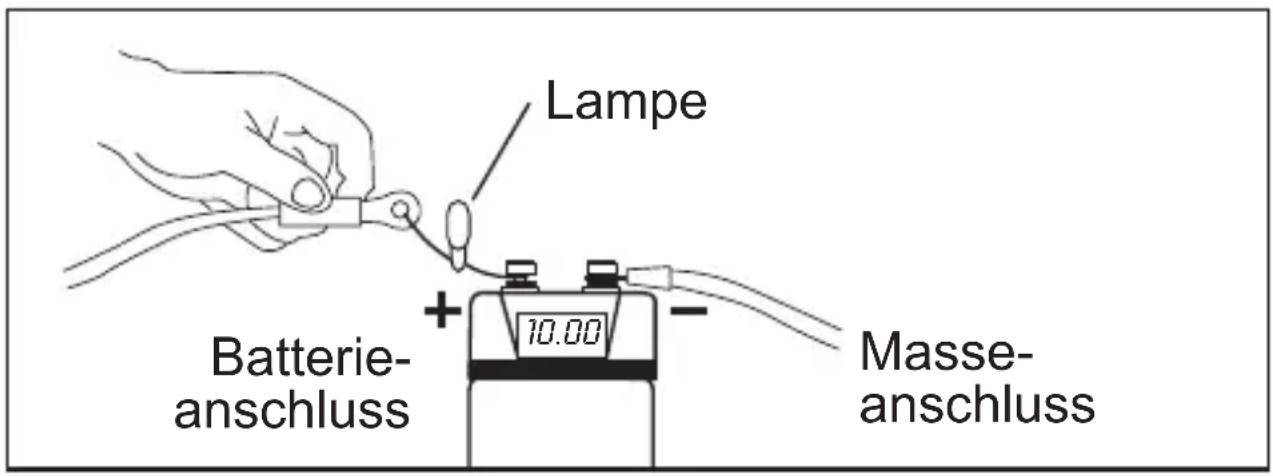

Beim erstmaligen Aufladen des Kondensators sollte unbedingt die beiliegende Lade-/Entlade-Lampe benutzt werden um den Ladestrom zu begrenzen und Anschlussfunken zu vermeiden. Verbinden Sie dabei das Massekabel „-“ mit dem „-“ Anschluss des Kondensators. Dann klemmen Sie die beigelegten Lampe an den „+“ Anschluss des Kondensators und halten das „+“ Kabel des Batterieanschlusses bzw. des Verteilerblocks an das andere Ende der Lampe.

Die Lampe kann nach ca. einer Minute oder wenn der Kondensator ca. 10 Volt erreicht hat entfernt werden. Schließen Sie nun das „+“ Kabel der Batterie an den „+“ Anschluss des Kondensators an, um den Ladevorgang bis zu 12\~14V abzuschließen.

Währendes des Ladeprozesses zwischen 5 \~ 10 Volt blinkt das Display! Die Lade-/Entladelampe könnte während des Ladens sehr heiß werden. Achten Sie unbedingt darauf, die Terminals nicht kurzzuschließen!

Lampe Batterie- anschluss + 10.00 - Masse- anschluss

ANSCHLUSSBEISPIELE

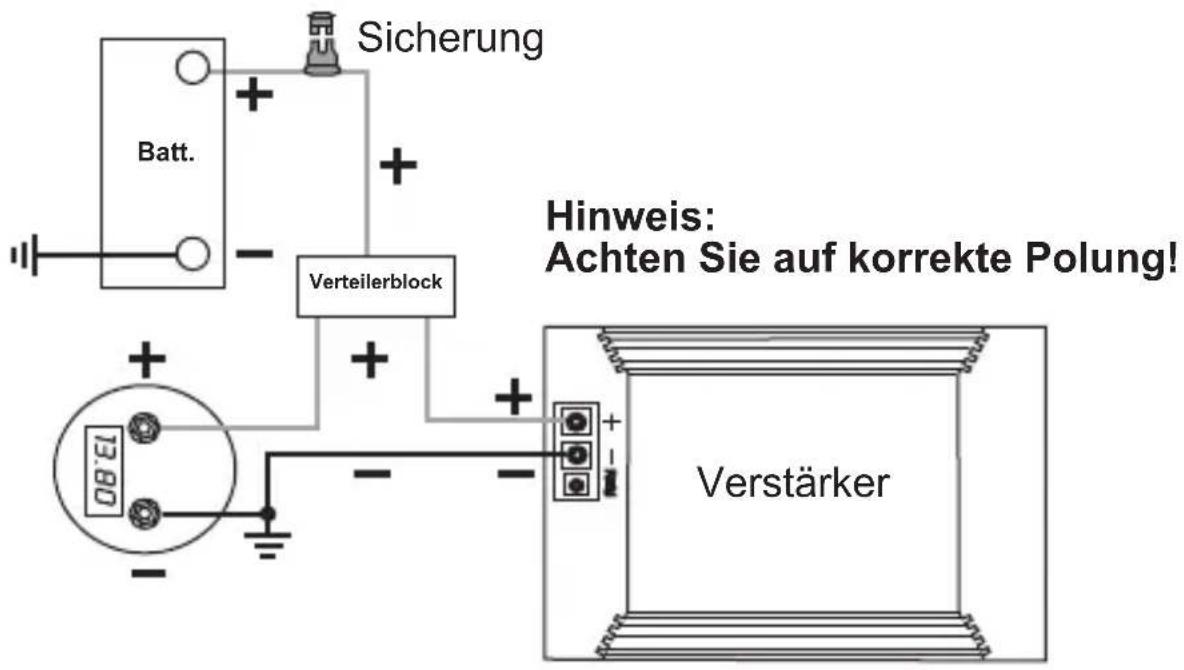

Anschluss mit Verteilerblock (empfohlen)

Sicherung Batt. Verteilerblock Hinweis: Achten Sie auf korrekte Polung! Verstärker

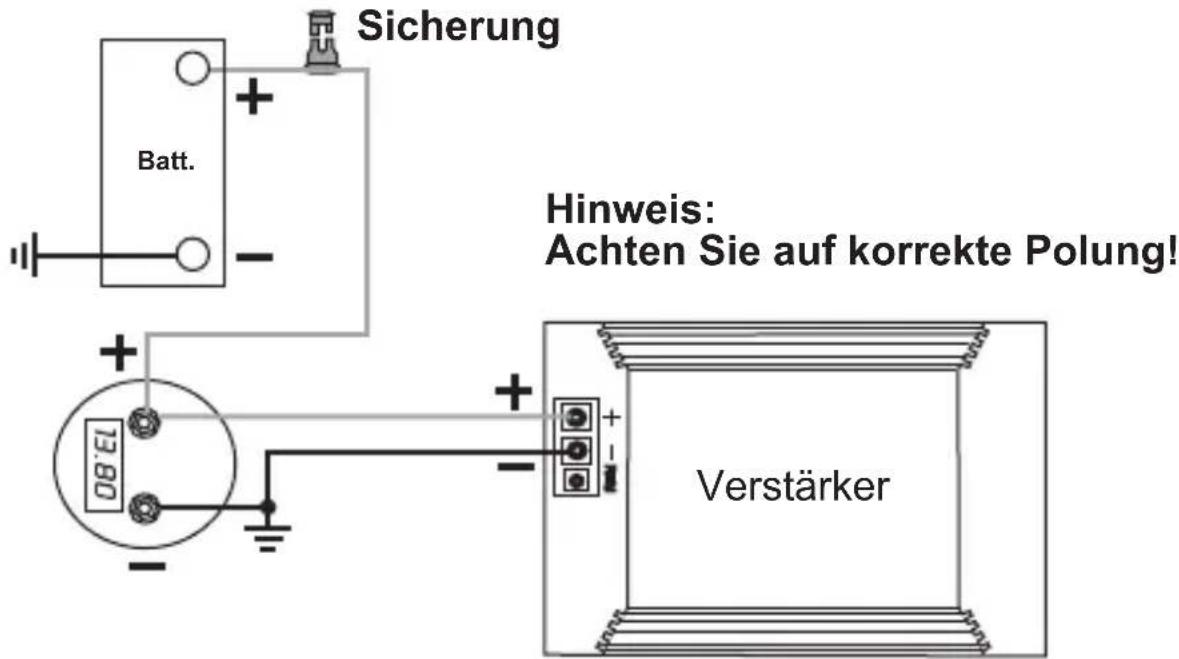

Anschluss ohne Verteilerblock

Sicherung Batt. Hinweis: Achten Sie auf korrekte Polung! 17.30 Verstärker

FUNKTIONSBESCHREIBUNG

Digital Voltanzeige

Diese Anzeige zeigt die aktuelle Betriebsspannung in Volt an und ist somit eines der wichtigsten Features zur Statusanzeige der Stromversorgung des Fahrzeuges.

Während des Aufladens (5 \~ 10 Volt) oder wenn die anliegende Spannung unter 10 Volt fällt, beginnt das Display zu blinken.

Die beiden Status-LEDs leuchten so bald sich das Display einschaltet und haben darüber hinaus keine weitere Funktion.

Warnton

Wenn ein Vertauschen der Pole (+ und – Anschluss) vorliegt, ertönt sofort ein Warnton.

Entfernen Sie in diesem Fall sofort die Anschlüsse. Explosionsgefahr!

Potentiometer

Dieser Regler erlaubt die Justierung der Voltanzeige. Mehr Informationen dazu auf Seite 8.

Autoremote

Der Kondensator ist mit einer automatischen Aus- und Einschaltfunktion ausgestattet. So bald der Kondensator eine Spannungsschwankung bemerkt, schaltet er sich von selbst ein und schaltet sich wieder von selbst aus, wenn ca. zwei Minuten keine Schwankung bzw. Aktivität bemerkt wurde.

Potentiometer

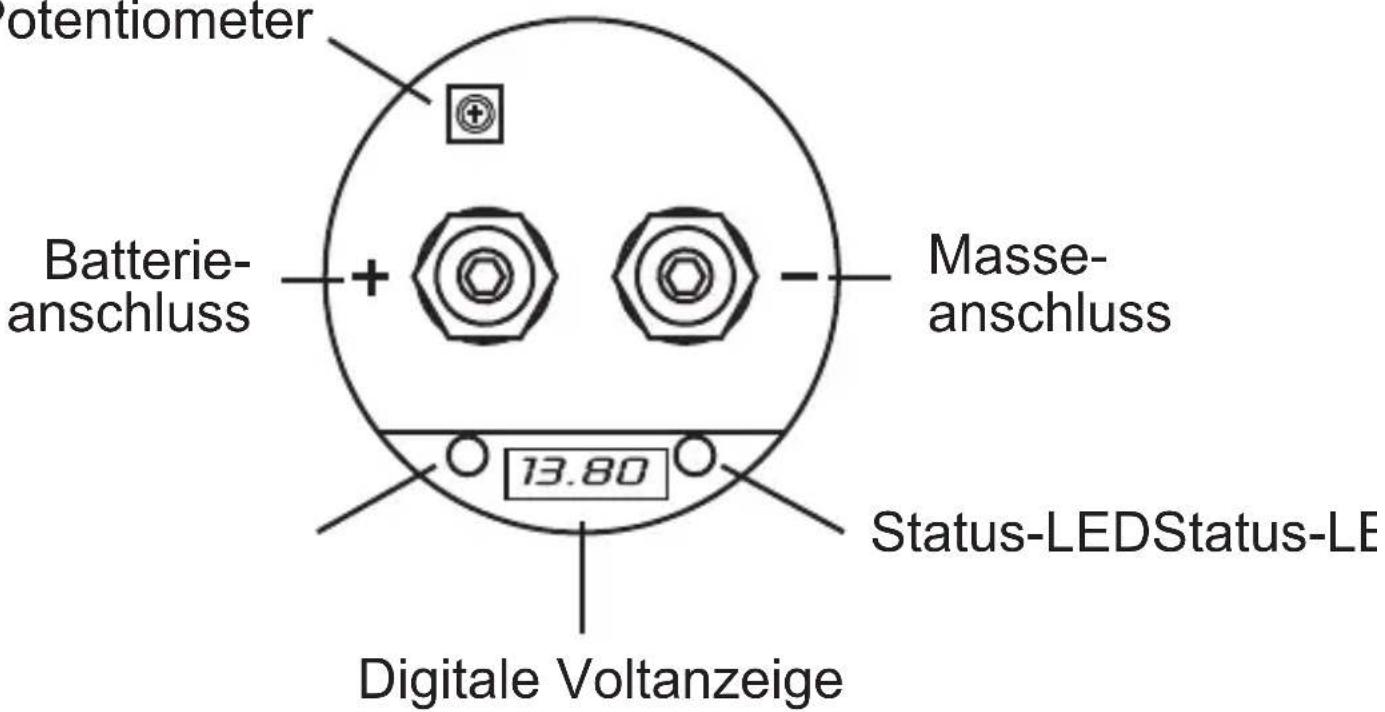

Potentiometer Batterie- anschluss + Masse- anschluss 13.80 Status-LEDStatus-LE Digitale Voltanzeige

ENTLADEN

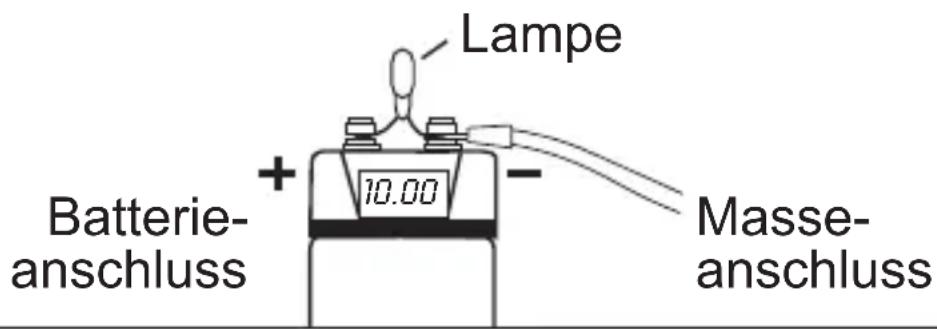

Wenn der Kondensator ausgebaut werden sollte, muss dieser aus Sicherheitsgründen komplett entladen werden. Zum Entladen des Kondensators entfernen Sie das Kabel am „+“ Anschluss des Kondensator. Den „-“ Anschluss lassen Sie noch an Masse angeschlossen. Verbinden Sie die mitgelieferte Lade-/Entlade-Lampe mit dem „+“ und „-“ Pol.

Der Entladevorgang kann einige Minuten in Anspruch nehmen.

Es ist empfehlenswert, gegebenenfalls die Lampe während des Vorganges mit einer Zange zu halten, da diese sehr heiß werden kann.

Beim Entladen beginnt das Display zu blinken und zeigt "0.00" an, wenn die Spannung unter 10 Volt fällt.

Erst wenn die Lampe nicht mehr leuchtet, ist das Entladen beendet.

Entladen Sie den Kondensator niemals ohne die beigelegte Lade-/Entlade-Lampe!

Entladen Sie den Kondensator unter keinen Umständen durch Kurzschließen der Terminals. Der Kondensator könnte dadurch beschädigt werden oder explodieren.

Lampe Batterie- anschluss + 10.00 - Masse- anschluss

JUSTIERUNG DER VOLTANZEIGE

Die Justierung der Voltanzeige ist schon ab Werk erfolgt und kann bei Bedarf nachjustiert werden. Bei der Installation weiterer Kondensatoren können durch Toleranzen die Anzeigewerte variieren. Dies kann mit dem Potentiometer nachjustiert werden.

Gehen Sie dabei wie folgt vor:

1.) Messen Sie die aktuelle Betriebsspannung am "+" und "-" Pol des Kondensators mithilfe eines geeigneten Multimeters.
2.) Entfernen Sie dann vorsichtig die Acrylglas-Abdeckung oben am Kondensator und stellen den Wert am Potentiometer (blaues, eckiges Bauteil) mit einem geeignetem Schraubendreher auf den Wert, der zuvor gemessen wurde.
3.) Achten Sie unbedingt bei der Demontage darauf, die Anschlussklemmen nicht kurzzuschließen.
4.) Oder beauftragen Sie Ihren Fachhändler.
