31.2001 - Schallpegelmesser TFA - Kostenlose Bedienungsanleitung

Produkttyp	Schallpegelmesser (Sonimeter)
Marke	TFA
Modell	31.2001
Angewandte Normen	IEC61672-1 Class2, ANSI S1.4 Type2
Frequenzbereich	31,5 Hz – 8 kHz
Messbereich	32 – 130 dB
Mikrofon	1/2 Zoll Elektret-Kondensatormikrofon
Anzeige	4-stelliges LCD mit 0,1 dB Auflösung
Aktualisierungsrate der Anzeige	0,5 Sekunden
Frequenzbewertung	A
Zeitbewertung	FAST
Genauigkeit	±1,4 dB (94 dB @ 1 kHz Referenz)
Alarmanzeige	ÜBER (über Bereich) / UNTER (unter Bereich)
Stromversorgung	Zwei IEC R03 (AAA) Batterien, je 1,5 V
Batterielebensdauer	Ca. 50 Stunden (Alkali)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % rel. Feuchte
Lagertemperatur	-10 °C bis 60 °C
Lagerfeuchtigkeit	10 % bis 75 % rel. Feuchte
Abmessungen (L x B x H)	206 x 42 x 25 mm
Gewicht (mit Batterien)	100 g (0,22 lbs)
Mitgeliefertes Zubehör	Zwei 1,5-V-Batterien, Bedienungsanleitung, Schraubendreher, Windschutz
Sonderfunktionen	Auto-Bereichsumschaltung, Max-Hold-Aufzeichnung, interner Kalibrator (94 dB bei 1 kHz)
Wartung	Gehäuse mit trockenem Tuch abwischen; keine Scheuermittel oder Lösungsmittel verwenden
Sicherheit & Reparierbarkeit	CE-konform; Reparaturen nur durch qualifiziertes Personal mit angegebenen Teilen

Häufig gestellte Fragen - 31.2001 TFA

Wie schalte ich den Schallpegelmesser ein?

Drücken Sie kurz die Max Hold-Taste, um das Gerät einzuschalten. Das LCD zeigt den aktuellen Schallpegel an.

Wie verwende ich die Max-Hold-Funktion?

Schalten Sie das Gerät ein, drücken Sie einmal die Max Hold-Taste. Das LCD zeigt MAX an und das Gerät erfasst den höchsten gemessenen Schallpegel. Drücken Sie die Taste erneut, um den Max-Hold-Modus zu verlassen.

Wie schalte ich das Gerät aus?

Halten Sie die Max Hold-Taste mindestens 2 Sekunden lang gedrückt, bis OFF im Display erscheint, dann lassen Sie los.

Was bedeuten 'OVER' oder 'UNDER' auf dem Display?

OVER zeigt an, dass der Eingangsschallpegel über dem Messbereich liegt. UNDER zeigt an, dass er unter dem Bereich liegt. Passen Sie den Bereich oder die Messbedingungen entsprechend an.

Wie kalibriere ich das Gerät?

Schieben Sie den Schalter auf der Rückseite in die Position CAL (interne Kalibrierung). Das LCD zeigt kurz CAL an und aktiviert einen 1-kHz-Ton. Nach der Kalibrierung schieben Sie den Schalter zurück auf MEAS.

Welchen Batterietyp verwendet das Gerät?

Es verwendet zwei AAA (IEC R03) 1,5-V-Batterien. Alkalibatterien werden für die längste Lebensdauer empfohlen.

Wie wechsle ich die Batterien?

Drücken Sie auf die Batterieabdeckung und schieben Sie sie nach unten. Legen Sie die neuen Batterien mit der richtigen Polarität ein, wie im Fach markiert, und setzen Sie die Abdeckung wieder auf.

Wann sollte ich den Windschutz verwenden?

Bringen Sie den Windschutz über dem Mikrofon an, wenn Sie bei windigen Bedingungen messen, um windbedingte Rauschfehler zu reduzieren.

Wie genau ist dieser Schallpegelmesser?

Die Genauigkeit beträgt ±1,4 dB unter Referenzbedingungen (94 dB bei 1 kHz).

Welche Frequenzbewertung verwendet das Gerät?

Das Gerät verwendet die A-Bewertung (dBA), die der Reaktion des menschlichen Ohrs nahekommt. Die Zeitbewertung ist auf FAST eingestellt.

BEDIENUNGSANLEITUNG 31.2001 TFA

BEDIENUNGSANLEITUNG (INSTRUCTION MANUAL)

INHALTSVERZEICHNIS

Titel

Seite

I. SICHERHEITSINFORMATIONEN 2
II. ALLGEMEINE BESCHREIBUNG 2
III. FEATURES 3
IV. SPEZIFIKATION 3
V. FUNKTIONEN 4
VI. MESSVORBEREITUNG 6
VII. GERÄTEVORBEREITUNG 7
VIII. KALIBRIERUNG 7
IX. MESSUNG 8

I. SICHERHEITSINFORMATIONEN

Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen.

Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie.

Umweltbedingungen

ß Bis 2000m über NN
β Relative Feuchtigkeit max. = 90% rH
β Arbeitstemperaturbereich = 0 ... + 40 °C.

Wartung & Reinigung

ß Reparaturarbeiten am Gerät sollten nur durch den Hersteller durchgeführt werden.
ß Halten Sie bitte as Gerät sauber und in trockenem Zustand.

Sicherheitssymbole

CE Stimmt mit EMC überein

Benutzen Sie bei der Wartung nur spezifische Ersatzteile.

II. ALLGEMEINE BESCHREIBUNG

Vielen Dank, dass Sie sich für dieses Gerät entschieden haben. Um das Gerät bestmöglich zu nutzen, empfehlen wir Ihnen die folgende Betriebsanleitung sorgfältig zu lesen.

Das Gerät unterliegt den allgemein gültigen Normen und Standards (IEC61672-1 Klasse2, ANSI S1.4 Typ2) und ist CE-zertifiziert.

Dieses Schallpegel-Messinstrument wurde für die Anforderungen für Sicherheitsingenieure, Gesundheit, industrielle Sicherheitsbüros und für Soundqualitätskontrollen in verschiedenen Umgebungen.

III. FEATURES

• Handlich
• Leichte Bedienung
• Preiswert aber Leistungsfähig
• Bereichsautomatik
• Höchste Aufnahmefähigkeit
• 4-stelliges digitales LCD mit einer Auflösung von 0.1 dB
• Betriebsinterne Eicheinrichtung

IV. SPEZIFIKATION

Standards: IEC61672-1 Klasse2, ANSI S1.4 Typ2

Frequenzbereich: 31.5Hz \~ 8KHz

Messbereich: 32 \~ 130dB

Mikrophon: 1/2 inch Electret Kondensor Mikrophon

Display LCD

Auflösung: 0.1dB

Werteerneuerung: 0.5 s

Frequenzgewichtung: A

Zeitbewertung: SCHNELL

Genauigkeit: ±1.4dB ( unter Referenzbedingungen @ 94 dB, 1kHz )

Alarmfunktionen: "OVER" wird angezeigt, wenn der aktuelle Messwert höher als der gewählte Messbereich ist "UNDER" wird angezeigt, wenn der aktuelle Messwert niedriger als der gewählte Messbereich ist

Stromversorgung: Zwei IEC R03 (size „AAA“) Batterien, 1,5V X2.

Batterielebenszeit: ca. 50h (Alkaline Batterie LR03)

Arbeitstemperatur: 0 ...+40 °C (32 ... +104 °F)

Arbeitsfeuchte: 10 bis 90% rH

Lagertemperatur: -10 ... 60 °C (14 ... 140 °F)

Lagerfeuchte: 10 bis 75%rH

Abmessung: 206 (L) × 42 (W) × 25 (H)mm

8. 1 ^ ° (L) × 1. 7 ^ (W) × 1. 0 ^ (H)

Gewicht: 100g (0.22 lbs) (inkl. Batterie)

Zubehör: Zwei 1,5V Batterie, Bedienungsanleitung, Schraubenzieher. Windschutz.

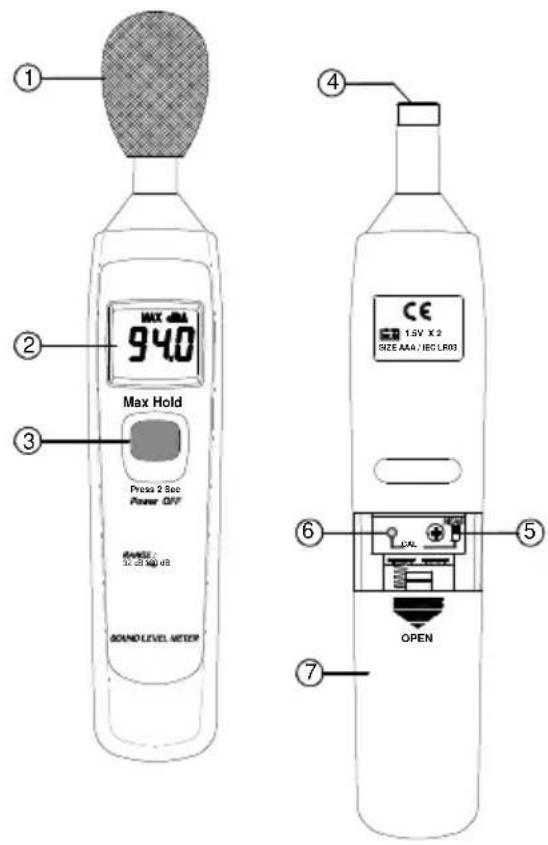

V. FUNKTIONEN

(1) Windschutz

Wenn Sie bei Windgeschwindigkeit > 10m/s messen, verwenden Sie bitte den Windschutz auf dem Mikrofon

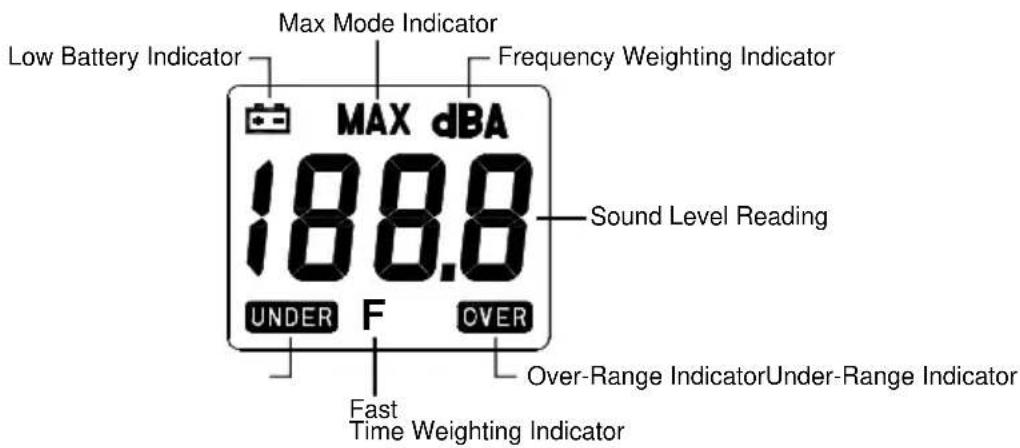

(2) Display

(3) An-/Ausschalter & Max. Haltetaste

Anschalter

Sie schalten das Gerät ein, indem Sie die „Max Hold“-Taste drücken.

Max. Aufnahmemodus

Drücken Sie die „Max Hold“-Taste um zum max. Haltemodus zu gelangen. Der LCD wird das „MAX“-Symbol anzeigen. Der Max. Aufnahmemodus beinhaltet und sichert die maximalen Eingabewerte. Wenn das Gerät eine Eingabe entdeckt, die über dem aufgenommenen Maximum ist, speichert das Messgerät den neuen Maximalwert.

Mit der „Max Hold“-Taste verlassen Sie den Maximalmodus wieder. Die aufgenommenen Werte werden gelöscht und das „MAX“-Symbol verschwindet.

Ausschalter

Sie schalten das Gerät aus, indem Sie die „Max Hold“-Taste für mindestens 2 Sekunden gedrückt halten. Der LCD wird „OFF“ anzeigen, danach können Sie die Taste loslassen.

(4) Mikrofon

1/2 inch Electret Kondensor Mikrofon

(5) Messung / Kalkulation

Messungen oder interne Kalibrierung wählen Schalter aus

(6) Kalibrierungsabgleichung

(7) Batteriefachdeckel

VI. MESSVORBEREITUNG

(1) Batterie einfügen

Drücken Sie leicht den Batteriefachdeckel und schieben Sie ihn nach unten. Legen Sie zwei 1,5V Batterien ein. Achten Sie dabei auf die Polarität wie sie im Fach angezeigt wird. Schließen Sie den Deckel.

(2) Batterieaustausch

Wenn die zur Messung benötigte Spannung abfällt, erhalten Sie ein Warnzeichen. Es ist die Batterie (1.5 Volt) zu tauschen.

VII. GERÄTEVORBEREITUNG

(1) Wehender Wind, welcher übers Mikrofon bläst, wird für zusätzliche Geräusche sorgen.
Wenn Sie das Gerät in Gegenwart von Wind benutzen, ist es Pflicht den Windschutz zu befestigen, um keine unerwünschten Geräusche zu empfangen.
(2) Kalibrieren Sie das Gerät vor dem Gebrauch, wenn das Gerät längere Zeit nicht mehr benutzt wurde oder in einer schädlichen Umgebung benutzt wurde.
(3) Lagern oder benutzen Sie das Gerät nicht bei hohen Temperaturen und hoher Umgebungsfeuchtigkeit.
(4) Halten sie das Gerät trocken und vermeiden sie starke Erschütterungen.

(5) Wenn das Messinstrument für eine längere Zeit nicht benutzt wird, sollten die Batterien aus dem Batteriefach nehmen, da diese eventuell auslaufen.

VIII. KALIBRIERUNG

Das Gerät muss kalibriert sein, bevor Sie eine Messung beginnen. Es gibt zwei verschiedene Arten der Kalibrierung: interne elektrische Kalibrierung und akustische Kalibrierung mit einem Soundkalibrator. Normalerweise wird nur eine interne elektrische Kalibrierung benötigt.

Interne Kalibrierung (9dB @ 1kHz)

Drücken Sie leicht den Batteriefachdeckel und schieben Sie ihn nach unten. Prüfen Sie, ob der „Cal Mode“ auf „Internal CAL“ gesetzt wurde. Das LCD wird für etwa 1 Sekunde „CAL“ anzeigen. Aktivieren Sie den eingebauten Oszillator (1 kHz, Sinuskurve) für die elektrische Kalibrierung des Geräts. Am Ende der Kalibrierung schieben sie den Schalter auf die „MEAS“ position.

IX. MESSUNG

(1) Schalten Sie das Gerät ein und wählen Sie die von Ihnen gewünschten Parameter und Einstellungen aus. Standardmäßig wird die A-Bewertung verwendet, um dem menschlichen Hörempfinden nahe zu kommen.
(2) Stellen Sie sicher, dass der Schalter an der Rückseite des Geräts auf „MEAS“ steht.
(3) Halten Sie das Messgerät in Richtung der Schallquelle
(4) Die numerische Ebenenanzeige zeigt den momentan gemessenen Geräuschpegel. Der Messwert wird jede Sekunde zwei Mal aktualisiert.

CONTENTS

Title

Page

I. SAFETY INFORMATION 10
II. GENERAL DESCRIPTION 10
III. FEATURES 11
IV. SPECIFICATIONS 11
V. NAME AND FUNCTIONS 12
VI. MEASUREMENT PREPARATION 14
VII. OPERATING PRECAUTIONS 14
VIII. CALIBRATION 15
IX. MEASUREMENT 15

I. SAFETY INFORMATION
