BEDIENUNGSANLEITUNG HLG 5000-LE Würth

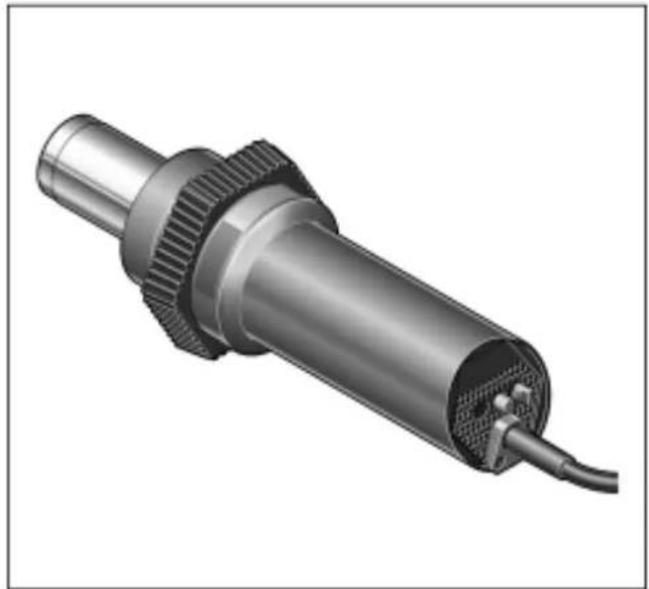

Heißluftgebläse HLG 5000-LE

Istruzioni d'uso

Bedienungsanleitung

Adolf Würth GmbH & Co. KG

U. Del Buch

Karl Weidner ppa. Otto Steck

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Werden Schäden festgestellt, das Gerät nicht weiter benutzen. Reparatur nur von einem Fachmann durchführen lassen. Gerät nie selbst öffnen.

• Gerät vor dem Ablegen immer ausschalten.
• Gerät nicht unbeaufsichtigt betreiben.
• Vor allen Arbeiten am Gerät Netzstecker ziehen. Stecker nur bei ausgeschaltetem Gerät in die Steckdose einstecken.
• Gerät nicht am Kabel tragen oder aufhängen.
• Kabel immer nach hinten vom Gerät wegführen.

Gerät nicht dem Regen aussetzen. Das Gerät darf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.

Die starke Hitzeeinwirkung dieses Gerätes bewirkt erhöhte Brand- und Explosionsgefahr. Entstehende Gase und Dämpfe sind häufig gesundheitsschädlich. Arbeitsplatz gut belüften.

Verbrennungsgefahr! Berühren Sie nicht die heiße Düse. Verwenden Sie Schutzhandschuhe. Lassen Sie das Gerät vollständig abkühlen, bevor Sie es zur Aufbewahrung wegräumen. Die heiße Düse kann Schäden anrichten.

- Brand- und Explosionsgefahr! Bei Bearbeitung von Kunststoffen, Farben, Lacken (insbesondere bei älteren Anstrichen) und ähnlichen Materialen können entzündliche und giftige Gase entstehen. Verwenden Sie das Gerät niemals in der Nähe leicht entzündbarer Gase oder Materialien.

Gerät nie als Haartrockner verwenden.

• Bewahren Sie Gerät und Zubehör so auf, daß es für Kinder nicht zugänglich ist.
• Richten Sie den heißen Luftstrom nie auf Personen oder Tiere.
• Gerät nicht für längere Zeit auf ein und dieselbe Stelle richten.
• Nur Original-WÜRTH-Zubehör verwenden.

Weitere Sicherheitshinweise siehe Beilage

Gerätekennwerte

Heißluftgebläse HLG 4000-LE HLG 5000-LE

Art.-Nr. 702 204 X 702 205 X
Spannung 230 V~/50 Hz 230 V~/50 Hz
Leistung 1750 W 3400 W
Temperatur 25-600°C, stufenlos 25-600°C, stufenlos
Temperaturabweichung, 3 mm
vor dem Ausblasrohr gemessen ± 5% ± 5%
Anzeigeart LED-Segmentanzeige LED-Segmentanzeige
Luftmengenregulierung stufenlos stufenlos
Luftmenge max.	600 l/min.	800 l/min.
Luftdruck	3000 Pa 3000 Pa
Ausblasrohr	∅ 40 mm	∅ 50 mm
Gewicht (ohne Netzkabel)	1115 g	1190 g
Abmessungen	Länge: 370 mm,∅ 122 mm (am Stoßschutz 3)	Länge: 350 mm,∅ 122 mm (am Stoßschutz 3)

Geräteelemente

1 Ausblasrohr
2 Heizung
3 Stoßschutz
4 LED-Anzeige
5 Temperaturregler
6 Ein-/Ausschalter
7 Luftstromregler

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Löten und Verzinnen, Verschweißen von Kunststoffen und Teerpappe, Verformen, Entfernen von Farbanstrichen, Trocknen von Klebeverbindungen oder auch zum Auftauen eingefrorener Wasserleitungen.

Für Schäden bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

Inbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muß mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V beschriftete Geräte können auch an 220 V betrieben werden.

Das Gerät mit dem Ein-/Ausschalter 6 einschalten.

Mit dem Temperaturregler 5 die gewünschte Soll-Temperatur vorwählen (25°C bis 600°C). Auf der LED-Anzeige wird der eingestellte Temperatursollwert sowie der Buchstabe „A“ angezeigt. „A“ bedeutet, daß es sich um den Sollwert handelt.

Nachdem die Temperatur vorgewählt wurde, schaltet das Gerät automatisch nach ca. 3 Sekunden auf Temperatur-Istwertanzeige um. Die Anzeige des Temperatur-Istwertes erfolgt in 10° C-Schritten.

Die Luftmenge kann mit dem Luftstromregler 7 stufenlos reguliert werden. Die Regelung entspricht den neuesten Normen über Netzrückwirkungen (EN 61000-3-3 Flickernorm, EN 61000-3-2 Oberwellennorm).

Das Gerät besitzt eine automatische Temperatur- und Luftmengenregulierung. Die Temperatureinstellung hat dabei den Vorrang.

Beispiel: Um die maximale Temperatur von 600°C zu erreichen, regelt die Elektronik automatisch die Luftmenge herunter, selbst wenn die Luftmenge höher eingestellt ist. Dementsprechend erhöht sich die Luftmenge wieder, sobald die Temperatur gesenkt wird.

Düsenausgang nicht zu nahe an das zu bearbeitende Werkstück bringen, da der entstehende Luftstau zur Überhitzung des Gerätes und zur Zerstörung der Elektronik führen kann.
Nach längerem Gebrauch des Gerätes bei 600°C sollte vor dem Ausschalten die Temperatur gesenkt werden. Dies verlängert die Lebensdauer der Heizung.

Arbeitshinweise

• Zum Abstellen des heißen Gerätes, oder um beide Hände beim Arbeiten freizuhalten, läßt sich das Heißluftgebläse auf dem Stoßschutz 3 ablegen.
• Die zweckmäßige Temperatur ist durch einen Versuch zu ermitteln. Beginnen Sie daher mit einer niedrigen Temperaturstufe.
• Der erforderliche Abstand des Ausblasrohres 1 zum Werkstück richtet sich nach Tätigkeit und Material.

Anwendungsbeispiele

Angaben über Temperatur-Einstellungen sind Richtwerte, die je nach Materialbeschaffenheit abweichen können.

Zubehör

Für die unterschiedlichsten Arbeiten stehen verschiedene Düsen als Zubehör zur Verfügung.

Lack entfernen und Kleber lösen (400-500°C)

Flächendüse aufsetzen. Lack mit Heißluft aufweichen und gleichmäßig mit Spachtel abheben. Lange Hit-zeeinwirkung verbrennt den Lack und erschwert sein Entfernen. Die Spachtel sollte scharf sein und muß sauber gehalten werden.

Viele Klebestoffe werden durch Wärme weich. Verbindungen können so leicht getrennt und überschüssiger Kleber entfernt werden.

Kunststoffrohre verformen (200-300°C)

Um ein Abknicken des Rohres zu verhindern, muß dieses mit Sand gefüllt und beidseitig verschlossen werden. Rohr durch seitliches Hin- und Herbewegen gleichmäßig erwärmen.

Trocknen (30-90°C)

Zum Beispiel anwendbar bei Fliesenfugen, Poly-esterkittungen und Klebern.

Schrumpfen (200-300°C)

Den Durchmesser des Schrumpfschlauches (s. Zubehör) entsprechend dem Werkstück, z.B. Kabelschuh, wählen.

Den Schrumpfschlauch gleichmäßig erwärmen.

Löten (400-600°C)

Lötstelle reinigen und Werkstück mit voller Leistung erhitzen. Das Lot durch die Werkstücktemperatur zum Schmelzen bringen.

Wird mit Lot ohne Flußmittel gearbeitet, Löstelle mit Löffett, Lötpaste oder Lötwasser bestreichen.

Wasserleitungen auftauen (30-100°C)

Die eingefrorene Stelle immer vom Rand zur Mitte erwärmen.

Hinweis: Kunststoffrohre nicht erwärmen, da sonst die Gefahr der Verformung besteht.

Kunststoff verschweißen (300-600°C)

Reduzier- und Schweißdüse (Zubehör) aufsetzen. Die zu verschweißenden Stücke müssen aus dem gleichen Material sein (z. B. PVC mit PVC). Die Naht muß frei und sauber sein. Dann erst Schweißdraht zuführen und in den Spalt einlaufen lassen, so daß eine gleichmäßige Wulst entsteht.

Wartung und Pflege

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerät stets sauberhalten.

Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Würth-Elektrowerkzeuge ausführen zu lassen.

Bei Instandssetzungsarbeiten nur original Würth-Ersatzteile verwenden.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 7-stellige Artikelnummer des Gerätes angeben.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

In Deutschland können nicht mehr gebrauchsfähige Geräte zum Recycling an Würth zurückgegeben werden.

Garantie

Für dieses Würth-Gerät leisten wir 12 Monate Garantie auf Material- und Herstellungsfehler ab Kaufdatum (Nachweis durch Rechnung oder Liefer-schein). Entstandene Schäden werden durch Ersatz-lieferung oder Reparatur beseitigt.

Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, werden von der Garantie ausgeschlossen.

Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt einer Würth-Niederlassung oder Ihrem Würth-Außendienstmitarbeiter übergeben.

Geräusch-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 50 144.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 71 dB (A). Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^2 .

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335, EN 55 014, EN 61 000-3, EN 61 000-3-3 (Flickernorm), gemäß den Bestimmungen der Richtlinien 73/23/EWG und 89/336/EWG.

CE 99

Adolf Würth GmbH & Co. KG

U. Del Buch

Karl Weidner ppa. Otto Steck
