BEDIENUNGSANLEITUNG ASS 1/2 Würth
Istruzioni d'uso Bedienungsanleitung
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen
Anweisungen strikt befolgen.
Das Gerät darf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.
□Vorsicht mit langen Haaren. Nur mit enganliegender Kleidung arbeiten.
☐ Vorsicht, die Maschine kann sich sofort in Bewegung setzen, wenn der Ein-/Ausschalter 3 betätigt wird. Stellen Sie bei Werkzeugwechsel, Einsetzen des Akkus, bei Transport und Aufbewahrung den Drehrichtungsumschalter 6 stets auf Mittelstellung (Einschaltsperre). (siehe Bild E
□Beim Arbeiten stets für einen sicheren Stand sorgen.
☐Die Kontakte des Akkus bei Aufbewahrung außerhalb des Ladegerätes abdecken. Bei Kurzschluss durch metallische Überbrückung besteht Brand- und Explosionsgefahr! (siehe Bild B
☐ Akku nicht öffnen, sowie vor Stoß, Hitze und Feuer schützen. Explosionsgefahr!
□Vor jeder Benutzung Gerät und Akku überprüfen.
Werden Schäden festgestellt, Gerät nicht weiter
benutzen. Reparatur nur von einen Fachmann
durchführen lassen.
Gerät nie selbst öffnen.
☐ Akku und Ladegerät sind aufeinander abgestimmt. Zum Laden nur ein dafür vorgesehenes Würth-Ladegerät verwenden.
☐Die Nennspannung des Akkus muss mit den Angaben auf dem Gerät übereinstimmen.
Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät.
□Vor allen Arbeiten an dem Gerät den Akku herausnehmen.
□Erwärmten Akku vor dem Laden abkühlen lassen.
Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50 °C schaden.
☐Unter Extrembedingungen kann etwas Akku-Flüssigkeit austreten, was aber keinen Defekt bedeutet. Sollte Akku-Flüssigkeit auf die Haut gelangen, die betroffene Hautpartie sofort mit Wasser und Seife waschen. Akku-Flüssigkeit mit Essig oder Zitronensaft neutralisieren. Sollte Akku-Flüssigkeit ins Auge gelangen, das Auge mindestens 10 Minuten mit klarem Wasser ausspülen. Dann sofort Arzt aufsuchen!
□Nur Original-Würth-Zubehör verwenden.
Weitere Sicherheitshinweise siehe Beilage.

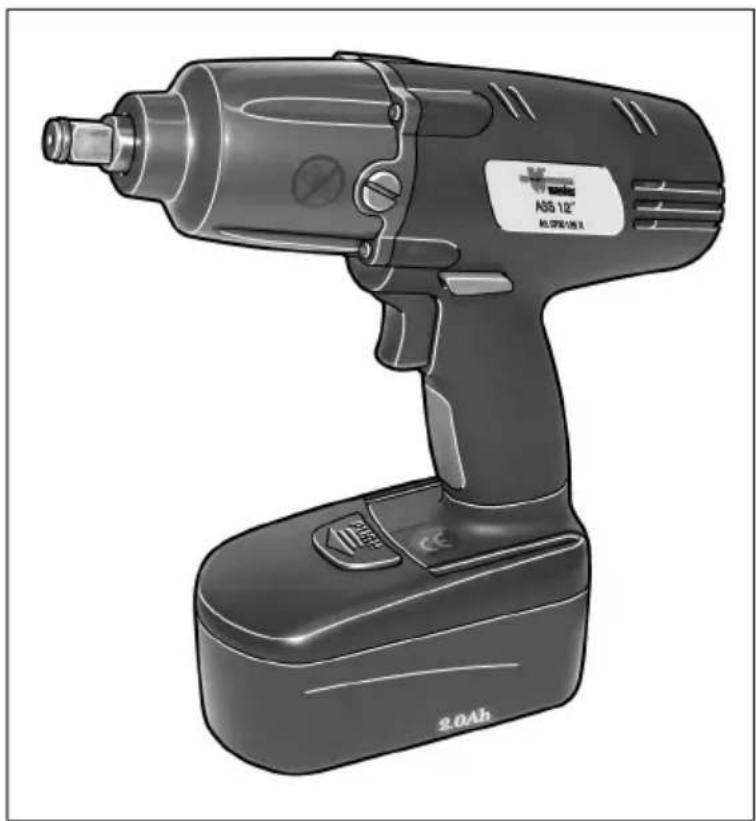

Geräteelemente
1 Schlagwerk
2 Verschlussschraube
3 Ein-/Ausschalter
4 Arretierung
5 Akku
6 Drehrichtungsumschalter mit Einschaltsperre
7 Lüftungsschlitze
Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
Bestimmungsgemäßer Gebrauch
Der Schlagschrauber ist bestimmt zum Festziehen und Lösen von Radmuttern und -schrauben sowie zur Verwendung im Stahlbau.
Für Schäden bei nicht bestimmungsgemäßen Gebrauch haftet der Benutzer.
Gerätekennwerte
Schlagschrauber ASS 1/2"
Artikelnummer 0700 125 X
Leerlaufdrehzahl 2000 min ^-1
max. Drehmoment 300 Nm
Schlagzahl 2600 min ^-1
Spindel 1/2" (13 mm)
Gewicht ca. 3 kg
Akku (CL) NiCd
Artikelnummer 0700 970 520
Nennspannung 19,2 V
Kapazität 2,0 Ah
Gewicht (ca.) 1 kg
Inbetriebnahme
Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung. (siehe Bild C)
Um den Akku zu wechseln die Arretierung 4 drücken und den Akku abziehen. Den geladen Akku aufschieben bis die Arretierung einrastet.
Den Werzeugeinsatz aufschieben, bis er einrastet. (siehe Bild D
Drehrichtungsumschalter 6 nur bei Stillstand des Motors betätigen! (siehe Bild E
Mit dem Drehrichtungsumschalter 6 wird die Drehrichtung der Maschine umgeschaltet. Bei betätigtem Ein-/Ausschalter 3 ist dies jedoch nicht möglich.
Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 3 drücken und gedrückt halten.
Zum Ausschalten des Gerätes den Ein-/Ausschalter 3 loslassen.
Setzen Sie das Gerät gerade auf die Sechskantschraube/-mutter auf.
Schraubverbindungen können beschädigt werden, wenn sie nach Erreichen des Festsitzes zu
lange festgezogen werden. Bei einem „harten“ Sitz auf Metall wird das maximale Drehmoment bereits nach einer Schlagdauer von 0,2 Sek. erreicht. Schalten Sie aus, sobald Sie das Schlaggeräusch hören.
Sechskantschrauben/-muttern mit Gewinden unter 10 mm Durchmesser können beschädigten, weil das Gerät immer mit dem maximalen
Drehmoment arbeitet. Betätigen Sie den Ein-Ausschalter nur kurz.
Das erzielte Drehmoment ist von folgenden Faktoren abhängig und kann daher nicht vor-
herbestimmt werden: Dem Ladezustand des Akkus, dem festem Sitz des Werkzeugeinsatzes, der Handhabung des Gerätes, der Verwendung von Werkzeugadaptern, dem Werkstoff der Sechskantschraube/-mutter, dem Werkstoff der Unterlage usw. Machen Sie eine Testverbindung und prüfen Sie das Drehmoment mit einem Drehmomentschlüssel.
Wartung und Pflege
Vor allen Arbeiten am Gerät den Akku herausnehmen.
☐Gerät und Lüftungsschlitze stets frei und sauber halten.
Der Aufbewahrungsort muss trocken und frostfrei sein. Öffnen Sie die Verschlussschraube 2 des Schlagwerks. Schmieren Sie alle 2 Monate mit ca. 5 g Schmierfet (Art.Nr. 0893 880 1).
Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Würth-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 8-stellige Artikelnummer laut Typenschild des Gerätes angeben.
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 70,34 dB (A); Schalleistungspegel 81,34 dB (A). Messunsicherheit K=3 dB.
Gehörschutz tragen!
Die bewertete Beschleunigung beträgt typischerweise 6,58 m/s².
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwer-
tung zugeführt werden.
Defekte Akkus müssen gemäß Richtlinie 91/157/EWG recycelt werden.
Werfen Sie den verbrauchten Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.
Akku/Gerät nicht öffnen und
über die angebotenen Sammeleinrichtungen zurückgeben.
In Deutschland können nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling an Würth zurückgegeben werden.
Gewährleistung
Für dieses Würth-Gerät bieten wir eine Gewährleistung gemäß den gesetzlichen/länderspezifischen Bestimmungen ab Kaufdatum (Nachweis durch Rechnung oder Lieferschein). Entstandene Schäden werden durch Ersatzlieferung oder Reparatur beseitigt.
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.
Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt einer Würth-Niederlassung, Ihrem Würth-Außendienstmitarbeiter oder einer Würth-autorisierten Kundendienststelle für Elektrowerkzeuge übergeben.
C € Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 55 014, EN 60 745, EN 60 335, EN 61 000 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.
Adolf Würth GmbH & Co. KG
