E Hinweis für Benutzer in den USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TCO'95/'99 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hinweis für Benutzer in Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hinweis für Benutzer in GB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hinweis für Benutzer in Australien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tips und Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anschließen des Monitors und Ein- und Ausschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verbinden des Monitors mit einem Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anschließen des Monitors an eine Stromquelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Umschalten zwischen Eingangsanschlüssen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ausschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellen der Bildschirmanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zurücksetzen aller Einstellwerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellsperrfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellen der Hintergrundbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellen der Bildschirmanzeige (bei analogem Anschluss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatische Bildschirmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manuelle Bildschirmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellen der Bildschirmanzeige (bei digitalem Anschluss) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pflege des Monitors und Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pflege des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installieren der Setup-Informationen und des ICC-Profils (Für Windows) . . . . . . . . . . . . . . . . . . . . . . . . Informationen zum Profil ColorSync (Für MacOS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms . . . . . . . . . . . . . . . . . . . . . . . . . . .

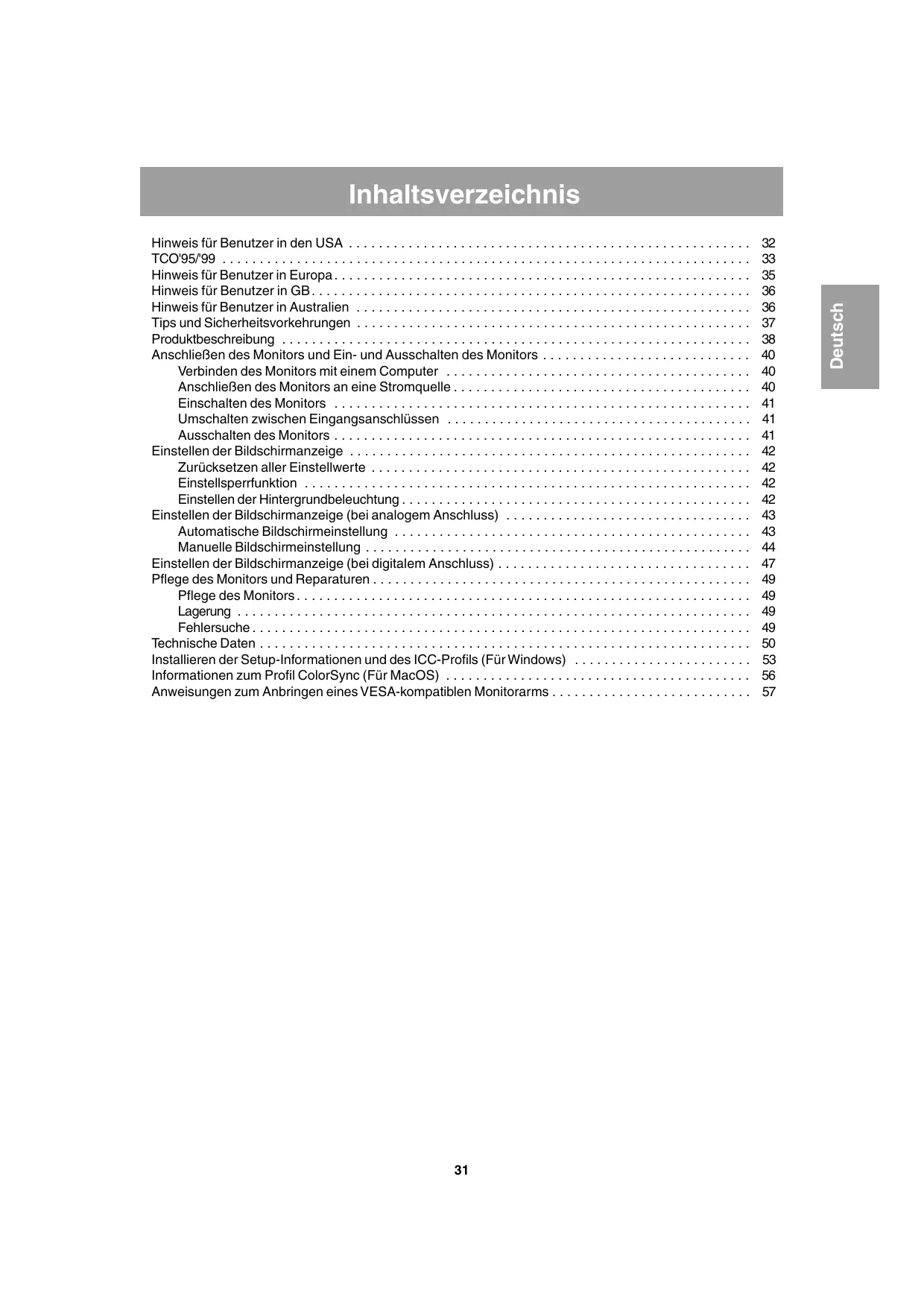

GB Inhaltsverzeichnis

Hinweis für Benutzer in den USA FCC-Hinweis ACHTUNG – Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller genehmigt wurden, können laut FCC-Richtlinie zum Erlöschen der Betriebsberechtigung führen. Hinweis: Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien.

Diese Grenzwerte dienen dem ausreichenden Schutz gegen Störungen bei einer Installation in Wohnbereichen. Dieses Gerät erzeugt Funkfrequenzenergie, arbeitet damit und kann diese abstrahlen. Falls bei der Installation die Anweisungen in der Anleitung keine Beachtung finden, können schwerwiegende Störungen beim Funkverkehr hervorgerufen werden. Es kann jedoch keine Garantie gegeben werden, daß in bestimmten Installationen nicht doch Störungen auftreten. Sollte das Gerät Störungen beim Radio- oder Fernsehempfang hervorrufen, die durch Ein- und Ausschalten des Gerätes festgestellt werden können, sollte der Anwender versuchen, die Störung durch eine der folgenden Maßnahmen zu beheben. -

Die Empfangsantenne neu ausrichten oder deren Standort ändern. Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. Das Gerät an eine andere Steckdose anschließen, die nicht zum Stromkreis des Empfängers gehört. Den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker zu Rate ziehen.

Nur die mitgelieferten Kabel und das Netzkabel verwenden, um eine Einhaltung der FCC-Richtlinien für Computer-Geräte der Klasse B sicherzustellen.

Konformitätserklärung

SHARP LCD-Farbmonitor LL-T1803-H/LL-T1803-B Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Um dieses Gerät in Betrieb nehmen zu dürfen, müssen folgende Bedingungen eingehalten werden: (1) Dieses Gerät darf keine Störungen hervorrufen, und (2) dieses Gerät darf nicht anfällig für Störungen sein, darunter Störungen, die zu einer Verkleinerung des Anzeigeformats führen können. Verantwortlicher Hersteller:

SHARP ELECTRONICS CORPORATION Sharp Plaza, Mahwah, New Jersey 07430 TEL :1-800-BE-SHARP

* Als ENERGY STAR-Partner bestätigt SHARP, daß dieses Produkt die Richtlinien des ENERGY STAR für sparsamen Verbrauch einhält. In diesem Produkt wird bleihaltiger Lötzinn und eine Leuchtstofflampe mit einem geringen Quecksilberanteil verwendet. Die Entsorgung dieser Materialien unterliegt möglicherweise bestimmten Umweltrichtlinien. Informationen zur Entsorgung bzw. zum Recycling können von den örtlichen Behörden oder von der Electronics Industries Alliance unter www.eiae.org angefordert werden

GB Deutsch Warum haben wir Computer mit Umweltkennzeichnung? In vielen Ländern dient die Kennzeichnung mit Umweltzeichen als Anreiz für die Fertigung und Bereitstellung umweltverträglicher Konsumgüter und Dienste. Das Hauptproblem im Zusammenhang mit Computern und anderen elektronischen Geräten besteht darin, dass umweltschädliche Stoffe in den Produkten enthalten sind und auch während der Fertigung eingesetzt werden. Da es bis jetzt noch nicht möglich ist, den Grossteil der elektronischen Geräte hinlänglich zu recyceln, gelangen fast alle dieser möglicherweise schädigenden Substanzen früher oder später in den Naturkreislauf. Weitere Eigenschaften eines Computers, beispielsweise sein Energieverbrauch, sind aus Sicht der Arbeitsumgebung (intern) und natürlichen Umgebung (extern) ebenfalls von Bedeutung. Da alle Verfahren zur Stromerzeugung negative Auswirkungen auf die Umwelt haben (beispielsweise saurer Regen, klimabeeinflussende Emissionen, radioaktiver Abfall), kommt es darauf an, möglichst Energie zu sparen. Elektronische Geräte in Büros sind oft durchgehend eingeschaltet und verbrauchen deshalb viel Strom. Welche Bedeutung hat die Kennzeichnung? Die Kennzeichnungen wurden von der Svenska Naturskyddsforeningen (Schwedische Gesellschaft für Naturschutz) entwickelt. Die Umweltanforderungen beschränken u.a. das Vorkommen und die Verwendung von Schwermetallen, brom- und chlorhaltigen Flammschutzmitteln, FCKW (Freon) und Chlorlösungsmitteln. Das Produkt muss recyclingfähig sein und der Hersteller muss einen Umweltplan ausgearbeitet haben, der in allen Ländern, in denen das Unternehmen seine Betriebsstrategie realisiert, eingehalten werden muss. Die Energieanforderungen beinhalten die Forderung, dass der Computer und/oder sein Anzeigegerät nach einer bestimmten Zeit der Inaktivität die Leistungsaufnahme in einer oder mehreren Stufen verringern muss. Die Reaktivierungszeit des Computers muss für den Benutzer in einem vernünftigen Rahmen liegen. Nachfolgend finden Sie eine kurze Zusammenfassung der Umweltanforderungen, die von diesem Produkt eingehalten werden. Ein Dokument mit allen Umweltkriterien können Sie unter folgender Adresse anfordern: TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Aktuelle Informationen zu Produkten mit TCO’99-Zulassung und -Kennzeichnung erhalten Sie auch im Internet unter folgender Adresse: http://www.tco-info.com/

I Herzlichen Glückwunsch! Sie haben gerade ein Gerät mit TCO’95- oder TCO’99-Zulassung und entsprechender Kennzeichnung erworben! Damit haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit Ihrem Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen Elektronikprodukten. Dieses Gerät entspricht den Anforderungen der TCO’95- oder TCO’99-Zulassung, die eine international anerkannte Umwelt- und Qualitäts-Kennzeichnung für Personal Computer anbieten. Die Kennzeichnungen wurden gemeinsam von der TCO (Schwedische Zentralorganisation für Angestellte und Beamte), Svenska Naturskyddsforeningen (Schwedische Gesellschaft für Naturschutz), Statens Energimyndighet (Schwedische Nationale Energiebehörde) und SEMKO AB entwickelt. Die Ansprüche decken einen weiten Bereich ab: Umwelt, Ergonomie, Nutzbarkeit, Verringerung von Elektro- und Magnetfeldern, Energieverbrauch und elektrische Sicherheit.

F LL-T1803-H E LL-T1803-B Umweltanforderungen Flammschutzmittel Flammschutzmittel kommen in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die Ausbreitung eines Brandes verhindern oder zumindest verzögern. Bis zu 30% der Kunststoffteile in einem Computergehäuse können aus Flammschutzsubstanzen bestehen. Die meisten Flammschutzmittel enthalten Brom oder Chlorid und lassen sich in chemischer Hinsicht mit einer anderen Gruppe umweltschädigender Stoffe, den PCBs, in Verbindung bringen. Brom- und chlorhaltige Flammschutzmittel und die PCBs stehen im Verdacht, schwere gesundheitliche Störungen hervorzurufen, darunter aufgrund des bioakkumulativen Prozesses reproduktive Störungen von fischfressenden Vögeln und Säugetieren. Flammschutzmittel wurden bereits im menschlichem Blut nachgewiesen. Forscher befürchten, dass es zu einer Schädigung der Fötusentwicklung kommen kann. Die relevanten Anforderungen der TCO’95 und TCO’99 verlangen, dass Kunststoffbauteile mit einem Gewicht von über 25 g keine Flammschutzmittel mit organisch gebundenem Brom oder Chlor enthalten dürfen. Flammschutzmittel bei Platinen sind zulässig, da keine alternativen Lösungen zur Verfügung stehen. Cadmium** Cadmium kommt in Akkus und in den farberzeugenden Schichten bestimmter Computerbildschirme vor. Cadmium schädigt das Nervensystem und ist in hoher Dosierung giftig. Die TCO’95-Anforderung verlangt, dass Batterien nicht mehr als 25 ppm (Parts per Million) Cadmium enthalten dürfen. Die farberzeugenden Schichten von Anzeigebildschirmen dürfen kein Cadmium enthalten. Die relevante TCO’99-Anforderung verlangt, dass Batterien, die farberzeugenden Schichten von Anzeigebildschirmen und elektrische oder elektronische Komponenten kein Cadmium enthalten dürfen. Quecksilber** Quecksilber kommt manchmal in Batterien, Relais und Schaltern vor. Es schädigt das Nervensystem und ist in hoher Dosierung giftig. Die TCO’95-Anforderung verlangt, dass Batterien nicht mehr als 25 ppm (Parts per Million) Quecksilber enthalten dürfen. Die farberzeugenden Schichten von Anzeigebildschirmen dürfen kein Quecksilber enthalten. Die relevante TOC’99-Anforderung verlangt, dass Batterien kein Quecksilber enthalten dürfen. Ausserdem verlangt sie, dass Quecksilber weder in elektrischen noch in elektronischen Komponenten vorkommen darf, die zu gekennzeichneten Einzelreihen gehören. Dabei gibt es jedoch eine Ausnahme. Im Augenblick ist der Einsatz von Quecksilber in der Hintergrundbeleuchtung von Flachbildschirmen zulässig, da es derzeit noch keine wirtschaftliche Alternative gibt. Die TCO bemüht sich um eine Abschaffung dieser Ausnahme, sobald eine quecksilberfreie Alternative zur Verfügung steht. FCKW (Freon) Die relevante TCO’99-Anforderung verlangt, dass weder FCKW noch HFCKW während der Fertigung und beim Zusammenbau des Produkts verwendet werden darf. FCKW (Freon) wird manchmal zum Waschen von Platinen eingesetzt. FCKW zerstört Ozon und schädigt dadurch die Ozonschicht in der Stratosphäre. Die Folge sind höhere ultraviolette Strahlenbelastungen auf der Erde, was beispielsweise das Hautkrebsrisiko (Malignes Melanom) erhöht. Blei** Blei findet man in Bildröhren, Anzeigebildschirmen, Lötverbindungen und Kondensatoren. Blei schädigt das Nervensystem und führt in höherer Dosierung zu einer Bleivergiftung. Die relevante TCO’99-Anforderung gestattet die Verwendung von Blei, da noch keine Ersatzstoffe entwickelt wurden.

* Als bioakkumulativ definiert man Substanzen, die sich in lebenden Organismen ansammeln. ** Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle.

GB Hinweis für Benutzer in Europa

E Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Hinweis für Benutzer in GB FÜR KUNDEN IN GB WICHTIG Die Drähte in diesem Netzkabel sind nach folgendem Code farbig gekennzeichnet: GRÜN/GELB : Masse BLAU : Nulleiter BRAUN : Stromführend Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht den Farbkennzeichnungen der Anschlüsse in Ihrem Stecker entsprechen, müssen Sie folgendermaßen vorgehen. Der GRÜN/GELB gekennzeichnete Draht muß im Stecker mit dem Anschluß verbunden werden, der mit dem Buchstaben EE oder mit der Sicherheitserdung gekennzeichnet ist oder grün oder grün/gelb ist. Der BLAUE Draht muß mit dem Anschluß verbunden werden, der mit dem Buchstaben N gekennzeichnet oder schwarz ist. Der BRAUNE Draht muß mit dem Anschluß verbunden werden, der mit dem Buchstaben L gekennzeichnet oder rot ist. Ein ordnungsgemäßer Anschluß des Gerätes muß sichergestellt werden. Im Zweifelsfall wenden Sie sich an einen Elektrofachmann. “WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.”

Hinweis für Benutzer in Australien Serviceanfragen Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp Corporation of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen autorisierten Sharp-Kundendienstzentrums zu erfragen.

Checkliste für Monitor und Zubehör - Prüfen Sie den Kartoninhalt auf Vollständigkeit. - LCD-Monitor (1) - Netzadapter (1) (Modellbezeichnung: NL-A61J) - Analogsignalkabel (1) (Modellbezeichnung: 0LTGD15180001) - Utility Disk (für Windows/Macintosh) (1) - Bedienungsanleitung (1) Hinweise: - Das Digitalsignalkabel (DVI-D 24polig – DVI-D 24polig) muß separat gekauft werden. (Modellbezeichnung: NL-C01E) - Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf. - Sharp Corporation besitzt Urheberrechte am Programm Utility Disk. Eine Reproduktion ist ohne Genehmigung nicht zulässig. Verwendung des Netzadapters - Der Netzadapter darf nur für das angegebene Gerät verwendet werden. - Stecken Sie den Netzadapter aus, wenn Sie ihn längere Zeit nicht benutzen. - Stellen Sie keine Gegenstände auf dem Netzadapter ab. - Verwenden Sie den Netzadapter nicht im Freien. - Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzadapter aus. Überlassen Sie Reparaturarbeiten dem Kundendienst. - Öffnen Sie den Netzadapter nicht. - Reinigen Sie den Netzadapter nicht mit Wasser oder einem nassen Tuch.

Aufstellort - Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte, da dies ein Brandrisiko birgt. - Achten Sie darauf, daß der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, daß keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge könnte ein Brand oder Stromschlag sein. - Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen. - Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Nähe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen könnte.

Inhalt des Handbuchs - In diesem Handbuch wird Microsoft Windows XP als [Windows XP] bezeichnet, Microsoft Windows Millennium als [Windows Me], Microsoft Windows 2000 als [Windows 2000], Microsoft Windows 98 als [Windows 98], Microsoft Windows 95 als [Windows 95] und Microsoft Windows Version 3.1 als [Windows 3.1]. Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff [Windows] verwendet. - Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation. - Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

Das Netzkabel - Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Verwenden Sie nur den im Lieferumfang des Monitors enthaltenen Netzadapter. Die Verwendung eines anderen Netzadapters kann einen Brand verursachen. Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

Unter bestimmten Anzeigebedingungen können kleine Flecken oder Punkte sichtbar sein. Dies ist normal bei LCD-Monitoren und es handelt sich um keine Funktionsstörung. Das LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. 99,99 % der Bildpunkte werden einwandfrei angezeigt. Es kann jedoch vorkommen, daß max. 0,01% der Bildpunkte fehlen oder heller als normal angezeigt werden. Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehenbleiben, da dies einen Einbrenneffekt zur Folge haben könnte. Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar. Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann. Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden. Wir bitten um Ihr Verständnis, daß Sharp Corporation über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen. Eine Aktualisierung dieses Monitors und seines Zubehörs ist vorbehalten.

E Tips und Sicherheitsvorkehrungen

Produktbeschreibung 11

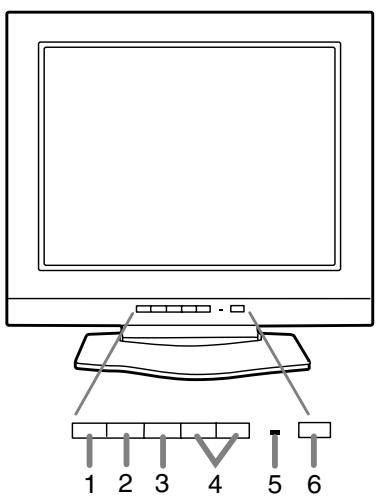

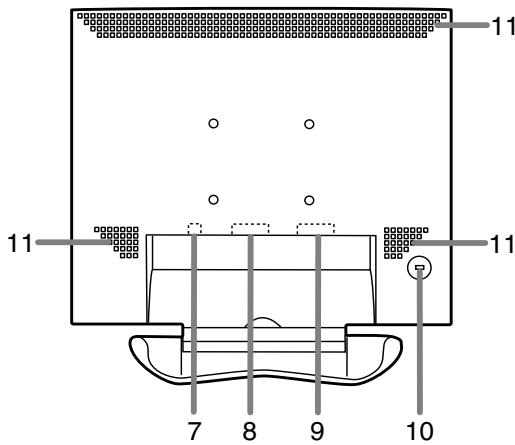

1. Taste INPUT Für die Umschaltung zwischen den Signaleingangsanschlüssen. (Analogsignal-Eingangsanschluß ↔ DVI-D-Eingangsanschluß) 2. Taste MENU Mit dieser Taste öffnen, wählen und schließen Sie das OSD (On screen Display) -Menü. 3. Taste SELECT Mit dieser Taste wählen Sie die Menüoptionen aus, wenn das OSDMenü angezeigt wird. 4.

Tasten Wenn das OSD-Menü angezeigt wird: Mit diesen Tasten erhöhen oder verringern Sie den Wert einer ausgewählten Option. Wenn kein OSD-Menü angezeigt wird: Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.

5. Betriebsanzeige Diese LED leuchtet im Betrieb grün und im Energiesparmodus orange. 6. Netzschalter 7. Netzanschluß 8. Analogsignal-Eingangsanschluß .... Verwenden Sie diesen für einen Anschluß an den analogen RGBAusgangsanschluß des Computers verbunden. 9. DVI-D-Eingangsanschluß Verwenden Sie diesen für einen Anschluß an den digitalen RGBAusgangsanschluß des Computers verbunden. Er kann an einen Computer mit DVI-kompatiblem Ausgangsanschluß (DVI-D24polig oder DVI-I29polig) und SXGA-Ausgangsfunktionalität angeschlossen werden. (Ob die Anzeige einwandfrei erfolgt, hängt von dem anzuschließenden Computer ab.) Zum Anschließen muß separat ein Digitalsignalkabel (Modellbezeichnung: NL-C01E) erworben werden. 10.Sicherheitsverriegelung Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der Monitor so befestigt, daß er nicht wegtransportiert werden kann. Die Diebstahlsicherung wird in Verbindung mit dem KensingtonMikrosicherheitssystem eingesetzt. 11.Belüftungsöffnungen Hinweis: Decken Sie nie die Belüftungsöffnungen ab, da sich das Monitorinnere sonst zu stark erwärmen würde und dies Funktionsstörungen zur Folge hätte.

GB Produktbeschreibung Aufstellen und Justieren des Monitors

ACHTUNG: - Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden. - Vorsichtig vorgehen und darauf achten, dass die Finger nicht eingeklemmt werden.

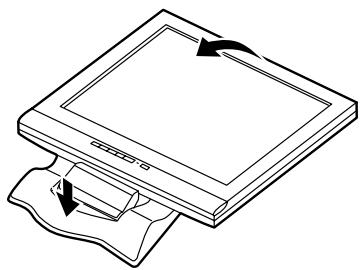

I F Aufstellen des Monitors Drücken Sie auf den Fuß, und heben Sie den oberen Teil des Monitors an.

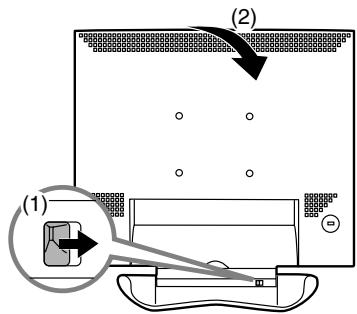

E Zusammenklappen des Monitors 1. Trennen Sie die Netzadapter und Sie die RGBSignalkabel ab. 2. Wenn Sie Einstellungen am Monitor vornehmen, stellen Sie ihn aufrecht hin. 3. Drücken Sie die hintere Entriegelungstaste (1), und klappen Sie den Monitor dabei vorsichtig zusammen (2). (2)

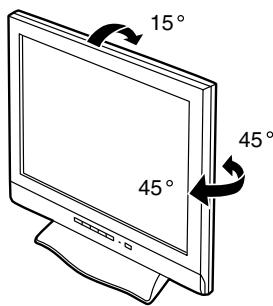

Winkeleinstellung Auf einen angenehmen Betrachtungswinkel einstellen. 15

Anschließen des Monitors und Einund Ausschalten des Monitors -

Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten. Achten Sie darauf, daß Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

Digitaler RGB-Anschluss Schließen Sie den Monitor über ein Digitalsignalkabel (separat erhältlich) an einen Computer an. Bevor Sie das Kabel anschließen, müssen Sie den Monitor und den Computer ausschalten. - Für einen digitalen RGB-Anschluss ist der Monitor mit einem Eingang für den Anschluss an einen Computer mit einem DVI-kompatiblen Ausgangsanschluss (DVI-D 24-polig oder DVI-I 29-polig) und SXGA-Ausgangsmöglichkeit ausgestattet. (Abhängig vom anzuschliessenden Computer kann es vorkommen, dass das Display nicht richtig funktioniert.)

Verbinden des Monitors mit einem Computer Analoger RGB-Anschluss Schließen Sie das Analogsignalkabel dieses Gerätes an den Computer an.

DVI-D-Eingangsanschluß

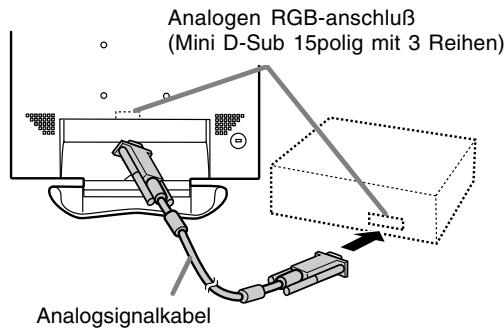

Analogen RGB-anschluß (Mini D-Sub 15polig mit 3 Reihen)

Digitalsignalkabel Analogsignalkabel

Achten Sie streng auf die Steckerrichtung, führen Sie das signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

Beim Anschluß eines 15poligen, 2reihigen D-Sub Apple Power Macintosh befestigen Sie am Analogsignalkabel einen MacintoshUmwandlungsadapter (separat erhältlich).

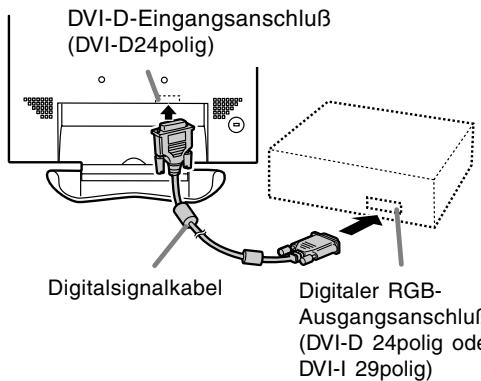

Digitaler RGBAusgangsanschluß (DVI-D 24polig oder DVI-I 29polig)

Achten Sie streng auf die Steckerrichtung, führen Sie das signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

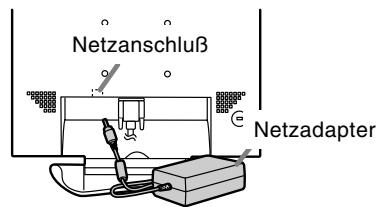

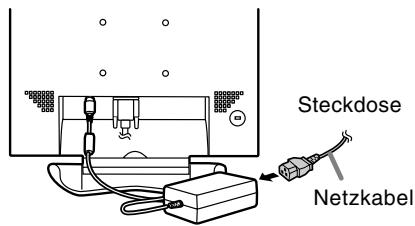

Anschließen des Monitors an eine Stromquelle Vor dem Anschließen schalten Sie zuerst den Hauptschalter des Monitors aus. 1. Schließen Sie den Netzadapter am Netzanschluß des Monitors an.

Macintosh-Umwandlungsadapter

2. Stecken Sie das Netzkabel im Netzadapter und den Netzstecker in die Steckdose ein.

GB Anschließen des Monitors und Ein- und Ausschalten des Monitors ACHTUNG: - Nach dem Abtrennen des Wechselstromadapters oder des Netzsteckers sollte mindestens 10 Sekunden gewartet werden, bevor der Adapter oder Netzstecker wieder eingesteckt wird. Wenn der Stecker sofort nach dem Abtrennen wieder eingesteckt wird, kann dies zu Beschädigungen führen; dadurch kann der Bildschirm Fehlfunktionen aufweisen oder es wird keine Anzeige auf dem Bildschirm wiedergegeben.

1. Schalten Sie den Computer aus. 2. Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige erlischt.

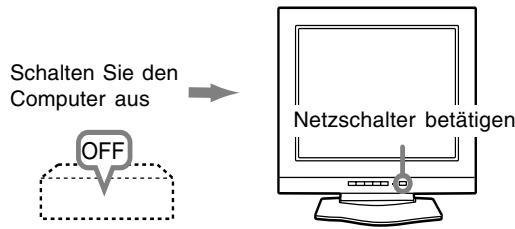

Ausschalten des Monitors

Schalten Sie den Computer aus Netzschalter betätigen

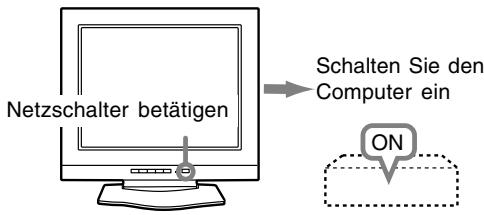

OFF F Einschalten des Monitors 1. Drücken Sie den Netzschalter am Monitor. 2. Schalten Sie den Computer ein. Die Betriebsanzeige leuchtet grün, und auf dem Bildschirm wird ein Bild angezeigt.

Netzschalter betätigen

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

I Schalten Sie den Computer ein

ON E Hinweise:(bei Verwendung eines Analogsignals) - Wenn Sie den Monitor zum ersten Mal in Betrieb nehmen oder während der Verwendung Systemeinstellungen geändert haben, führen Sie eine automatische Bildschirmeinstellung durch (S. 43). - Wenn der Bildschirm eines angeschlossenen Notebooks so eingestellt ist, daß er gleichzeitig angezeigt wird, wird der MS-DOS-Bildschirm möglicherweise nicht einwandfrei angezeigt. Ändern Sie in diesem Fall die Einstellungen so, daß die Anzeige nur auf dem Monitor erfolgt.

Umschalten zwischen Eingangsanschlüssen Mit der Taste INPUT schalten Sie die Signaleingangsanschlüsse um. Analog-RGB-Signal

Einstellen der Bildschirmanzeige Analogsignal 1. Führen Sie zunächst eine automatische Einstellung durch. (S. 43) 2. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S. 44) Digitalsignal Der Monitor kann in der Regel ohne Einstellung verwendet werden. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S. 47)

Einstellsperrfunktion Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden. 1. Schalten Sie den Monitor aus. 2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). Drücken Sie weiterhin die Taste, bis die Meldung auf dem Bildschirm angezeigt wird. Wenn das Menü nicht gesperrt ist: [ADJUSTMENT LOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird gesetzt. Wenn das Menü gesperrt ist: [ADJUSTMENT UNLOCKED] wird auf dem Bildschirm angezeigt, und die Sperre wird aufgehoben.

Hinweis: Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Zurücksetzen aller Einstellwerte Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden. 1. Schalten Sie den Monitor aus. 2. Drücken Sie gleichzeitig die Tasten MENU und SELECT sowie den Netzschalter (d. h. Monitor einschalten). Wenn [ALL RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Hinweis: - Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Einstellen der Hintergrundbeleuchtung Die Helligkeit der Hintergrundbeleuchtung kann eingestellt werden. Führen Sie die Befehle aus, wenn kein OSD-Menü angezeigt wird. Wenn das OSD-Menü angezeigt wird, drücken Sie die Taste MENU (bei Bedarf mehrmals), und beginnen Sie mit der Einstellung, nachdem das OSD-Menü ausgeblendet wurde. 1. Wenn das OSD-Menü nicht angezeigt wird, drükken Sie die Taste oder die Taste . Unten auf dem Bildschirm wird ein Helligkeitsbalken eingeblendet.

Hinweis: - Während ALL RESET angezeigt wird, sind die Steuertasten deaktiviert. - Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gesperrt ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

2. Stellen Sie die Helligkeit mit der Taste oder der Taste (heller) ein.

Der Helligkeitsbalken wird einige Sekunden nach dem letzten Befehl automatisch ausgeblendet.

GB Einstellen der Bildschirmanzeige (bei analogem Anschluss) 1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Automatische Bildschirmeinstellung

Öffnen des Einstellmusters (für Windows) Diese Anweisungen betreffen Windows 95/98/2000/ Me/XP. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Öffnen Sie [My Computer], und wählen Sie [3½ Floppy [A:]]. Unter Windows 3.1 öffnen Sie [File Manager] und wählen Laufwerk A. 3. Doppelklicken Sie auf [Adj_uty.exe], um das Einstellprogramm auszuführen. Das Einstellmuster wird angezeigt.

Hinweise: - In den meisten Fällen reicht eine automatische Einstellung aus. - Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (S. 44). - Wenn eine weitere Feineinstellung erforderlich ist. - Wenn das Videoeingangssignal des Computers Composite Sync oder Sync On Green ist. (Die automatische Einstellung ist eventuell nicht möglich.) - Wenn [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführen einer automatischen Einstellung, daß entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erscheinen läßt.)

Hinweise: - Nach dem Ausführen aller Einstellungen drücken Sie am Computer auf die Taste [Esc], um das Einstellprogramm zu beenden. - Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, lassen sich die verschiedenen Farbgrade in den einzelnen Farbmustern darstellen, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionsstörung.)

I Zeigen Sie zunächst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen läßt. Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten Utility Disk verwenden.

2. Drücken Sie die Taste . Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menü ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.) 3. Drücken Sie die Taste MENU viermal, um das OSD-Menü auszublenden.

OSD für die automatische Einstellung

F Hinweis: - Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

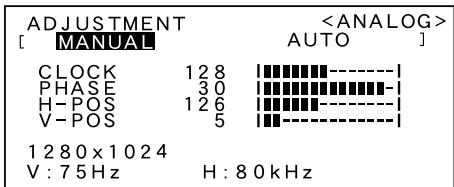

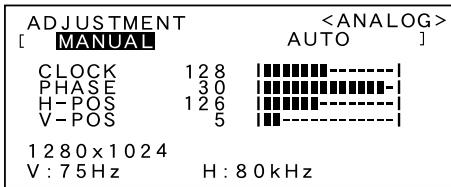

Menü ADJUSTMENT Manuelle Bildschirmeinstellung Die Einstellungen können über das OSD-Menü vorgenommen werden.

OSD für die Einstellung Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten Utility Disk verwenden.(S. 43) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen läßt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

MANUAL: Einzelne Menüoptionen werden manuell eingestellt. AUTO: Alle Menüoptionen werden automatisch eingestellt. Hinweise: um [AUTO] - Drücken Sie die Taste auszuwählen. - So wählen Sie eine Menüoption: Taste SELECT

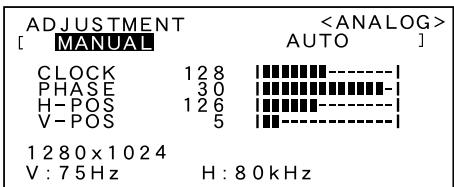

- So gelangen Sie zum nächsten Menü: Taste MENU Einstellen 1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

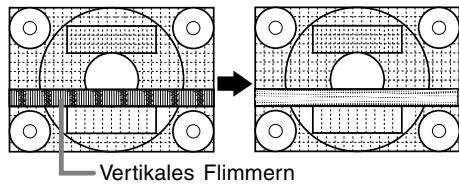

CLOCK Die untenstehende Abbildung zeigt, welche Einstellung vorgenommen werden muß, um vertikales Flimmern zu verhindern. (Tasten

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → OSD-Menü wird ausgeblendet)

PHASE Die untenstehende Abbildung zeigt, welche Einstellung vorgenommen werden muß, um horizontales Flimmern zu verhindern. (Tasten ) Hinweis: - Die Einstellungen unter PHASE dürfen erst erfolgen, nachdem CLOCK korrekt eingestellt wurde.

Hinweise: - Das OSD-Menü wird einige Sekunden nach dem letzten Befehl automatisch ausgeblendet. - Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

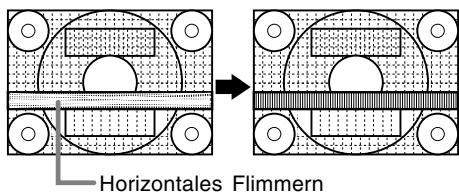

Horizontales Flimmern

H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung) Um das Bildschirmbild innerhalb der Grenzen des Bildschirms zu zentrieren, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS). ) (Tasten Bildschirmrahmen

GB Einstellen der Bildschirmanzeige (bei analogem Anschluss)

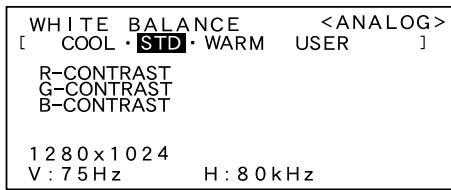

WHITE BALANCE COOL .... Farbton mit stärkerem Blaustich als normal • Farbton mit leicht stärkerem Blaustich als normal STD Farbton entspricht der Standardeinstellung • Farbton mit leicht stärkerem Rotstich als normal WARM .. Farbton mit stärkerem Rotstich als normal USER für blau-grün R-CONTRAST .... für rot für violett G-CONTRAST .... für grün für gelb B-CONTRAST .... für blau

BLACK LEVEL Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden (Tasten )

CONTRAST Während der Anzeige des Farbmusters können die Einstellungen so erfolgen, daß alle Abstufungen ) angezeigt werden. (Tasten

* Funktion Auto Gain Control - Die Funktion Auto Gain Control justiert den Kontrast und den Schwarzwert basierend auf der hellsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie einen weißen Bereich in einer Größe von 5 mm x 5 mm anzeigen lassen, ansonsten ist keine Einstellung möglich. (In diesem Fall wird [OUT OF ADJUST] angezeigt, und die Einstellwerte bleiben unverändert.) - Wenn es sich bei dem vom Computer kommenden Signal um das Signal Composite Sync oder Sync on Green handelt, ist keine automatische Einstellung möglich. Nehmen Sie die Einstellung statt dessen manuell vor.

E Hinweise: - Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein. - Wählen Sie [COOL], [·], [STD], [·], [WARM] oder aus. [USER] mit den Tasten - Wenn USER ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [GCONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann. - Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste SELECT aus.

- So gelangen Sie zum nächsten Menü: Taste MENU MANUAL: Einzelne Menüoptionen werden manuell eingestellt. AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt. Hinweise: - Drücken Sie die Taste , um [AUTO] auszuwählen. - So wählen Sie eine Menüoption: Taste SELECT

- So gelangen Sie zum nächsten Menü: Taste MENU F Deutsch

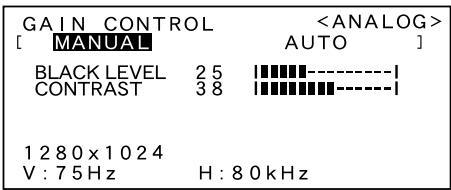

Menü GAIN CONTROL Einstellen der Bildschirmanzeige (bei analogem Anschluss)

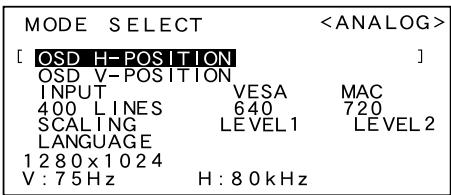

Menü MODE SELECT Hinweise: -

Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können. So wählen Sie eine Menüoption: Taste SELECT Nach Abschluß der Einstellung:

Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der OSD-Anzeige kann nach links und ) rechts verschoben werden. (Tasten OSD V-POSITION (OSD vertikale Position) Die Position der OSD-Anzeige kann nach oben und ) unten verschoben werden. (Tasten INPUT (Eingangsmodus) Der Eingangsmodus kann einstellt werden. (Tasten ) VESA: VESA-Modus MAC: Power Macintosh-Modus 400 LINES (Auflösungsgrad) Sie können die horizontale Auflösung eines Bildschirms mit 400 Zeilen festlegen, wenn Sie US) Text usw. verwenden. (Tasten 640: 640 x 400 Punktemodus 720: 720 x 400 Punktemodus (US-Text usw.) Hinweis: - Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muß diese Auflösung nicht eingestellt werden. SCALING (Skalierungsgrad) Justiert das Bild auf die optimale Schärfe, wenn die ) Ansichtsgröße festgelegt ist. (Tasten LANGUAGE (Sprache) Sie können die Sprache für das OSD-Menü auswählen. 1. Drücken Sie die Taste . Das Menü zur Sprachauswahl (LANGUAGE) wird angezeigt. 2. Wählen Sie mit der Taste SELECT die gewünschte Sprache aus. 3. Drücken Sie die Taste MENU oder die Taste . Das Sprachauswahlmenü wird ausgeblendet.

GB Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

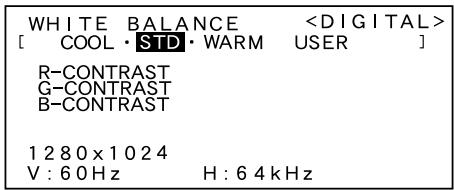

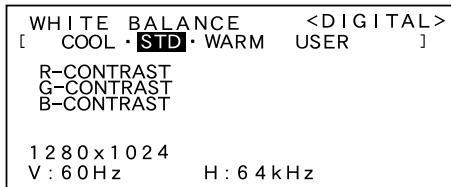

WHITE BALANCE Hinweise: - Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein. - Wählen Sie [COOL], [·], [STD], [·], [WARM] oder aus. [USER] mit den Tasten - Wenn USER ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [GCONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann. - Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste SELECT aus.

- So gelangen Sie zum nächsten Menü: Taste MENU Einstellen 1. Drücken Sie die Taste MENU. Das Menü WHITE BALANCE wird angezeigt.

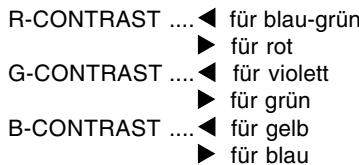

COOL .... Farbton mit stärkerem Blaustich als normal • Farbton mit leicht stärkerem Blaustich als normal STD Farbton entspricht der Standardeinstellung • Farbton mit leicht stärkerem Rotstich als normal WARM .. Farbton mit stärkerem Rotstich als normal USER für blau-grün R-CONTRAST .... für rot für violett G-CONTRAST .... für grün für gelb B-CONTRAST .... für blau

Jetzt können die gewünschten Menüoptionen eingestellt werden. Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (COLOR CONTROL → WHITE BALANCE → OSD-Menü wird ausgeblendet) Hinweise: - Das OSD-Menü wird einige Sekunden nach dem letzten Befehl automatisch ausgeblendet. - Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

I Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten Utility Disk verwenden.(S. 43) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen läßt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

E OSD für die Einstellung

Die Einstellungen können über das OSD-Menü vorgenommen werden.

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

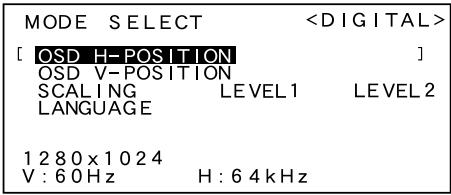

Menü MODE SELECT Hinweise: - Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können. - So wählen Sie eine Menüoption: Taste SELECT - Nach Abschluß der Einstellung: Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der OSD-Anzeige kann nach links und ) rechts verschoben werden. (Tasten OSD V-POSITION (OSD vertikale Position) Die Position der OSD-Anzeige kann nach oben und ) unten verschoben werden. (Tasten SCALING (Skalierungsgrad) Justiert das Bild auf die optimale Schärfe, wenn die ) Ansichtsgröße festgelegt ist. (Tasten LANGUAGE (Sprache) Sie können die Sprache für das OSD-Menü auswählen. 1. Drücken Sie die Taste . Das Menü zur Sprachauswahl (LANGUAGE) wird angezeigt. 2. Wählen Sie mit der Taste SELECT die gewünschte Sprache aus. 3. Drücken Sie die Taste MENU oder die Taste . Das Sprachauswahlmenü wird ausgeblendet.

Gehäuse und Bedienfeld Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf. - Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muß die Leuchtstoffröhre evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selber vor.) - Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich dabei nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

LCD-Bildschirm Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispielsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird. ACHTUNG! -

Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farb- oder Formveränderungen hervorrufen kann. Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionsstörungen hervorrufen kann.

Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet nicht). - Sind der Netzadapter und das Netzkabel richtig angeschlossen? (S. 40)

Lagerung Auf dem Monitor wird nichts angezeigt (Betriebsanzeige leuchtet). - Ist der Computer richtig angeschlossen? (S. 40) - Ist der Computer eingeschaltet? - Wurde auf den richtigen Signaleingangsanschluß umgeschaltet? (S. 41) - Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 51) - Wurde der Computer in den Stromsparmodus gesetzt?

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose. ACHTUNG! Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Die Steuertasten funktionieren nicht - Ist die Einstellsperre aktiviert? (S. 42) Das Bild wird verzerrt angezeigt. - Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S. 51) - Wenn Sie das Analogsignal verwenden, führen Sie die automatische Einstellung durch. (S. 43) - Falls Sie die Frequenz am verwendeten Computer ändern können, setzen Sie die Frequenzwerte herab.

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden. Falls sich die Störung hiermit nicht beheben läßt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsarbeiten am Monitor ausführen.

I Pflege des Monitors

E Pflege des Monitors und Reparaturen

Technische Daten Produktspezifikationen

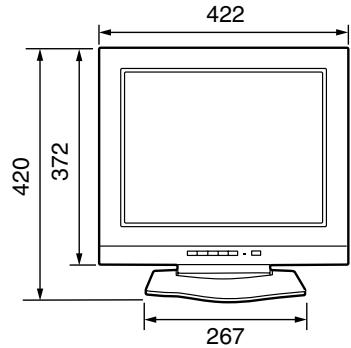

Abmessungen (Einheiten: mm)

LCD-Anzeige 46 cm diagonal gemessen TFT LCD-Modul Auflösung (max.) SXGA 1280 x 1024 Pixel Anzeigbare Farben (max.) 16,77 Millionen Farben (8 Bit) Helligkeit (max.) 220 cd/m2 Punktabstand 0,2805 (H) x 0,2805 (V) mm Kontrastverhältnis 400:1 Blickwinkel Links-rechts 170°, oben-unten 170° Bildschirmanzeigegröße Horizontal 359 mm x vertikal 287,2 mm Videosignal Analog: Analog RGB (0,7Vp-p) [75 Ω] Digital: DVI-Standard basiert auf 1.0 Sync-Signal Separate Sync (TTL-Pegel: +/-), Sync on Green, Composite Sync (TTL-Pegel: +/-) Erweiterungskompensation Digitales Screening (Anzeigevergrößerung zur Korrektur von VGA/SVGA/XGA) [Vergrößerung (gesamter Bildschirm)] Plug & Play VESA: DDC1/DDC2B-kompatibel Power Management VESA: basiert auf DPMS DVI: basiert auf DMPM Eingangssignalanschluß Mini-D-Sub 15polig (3 Reihen), DVI-D 24polig Bildschirmneigung nach oben 0° - 15° Bildschirmdrehung 90° von links nach rechts (Drehteller) Stromversorgung 100 - 240 VAC, 50/60 Hz (Spezialnetzadapter, Typ NL-A61J von Sharp Corporation verwenden.) Umgebungstemperatur 5 - 35 °C Leistungsaufnahme Max. 49 W (Standby-Modus: 3,5W) (Spezialnetzadapter verwenden.) Abmessungen 422 (B) x 217 (T) x 420 (H) mm Gewicht ca. 7,0 kg Nur Anzeigebereich, ca. 5,4 kg

217 Spezial-Netzadapter: ca. 1,8 m

Die empfohlene Auflösung ist 1280 x 1024. Alle nur mit Non-Interlace. Die Frequenzen für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte. Für den Anschluß ist evtl. ein anderer Adapter (separat erhältlich) notwendig. Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab. Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Die empfohlene Auflösung ist 1280 x 1024. Alle nur mit Non-Interlace. Ein Computer mit einem Ausgangsanschluß gemäß DVI (DVI-D24polig oder DVI-I29polig) und mit SXGA-Ausgangsfunktion kann hier angeschlossen werden. Unter Umständen erscheint die Anzeige nicht einwandfrei. Dies ist vom Typ des angeschlossenen Computers abhängig. Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab. Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Technische Daten Pinbelegung des AnalogsignalEingangsanschlusses

Der Monitor basiert auf den Standards VESA DPMS*1 und DVI DMPM*2. Um die Power Management-Funktion des Monitors zu aktivieren, müssen sowohl die Videokarte als auch der Computer den Standards VESA DPMS und DVI DMPM entsprechen.

Funktion Roter Videosignaleingang Grüner Videosignaleingang Blauer Videosignaleingang GND GND Für rotes Videosignal GND Für grünes Videosignal GND Für blaues Videosignal GND DDC+5V nicht belegt GND DDC-Daten Für Hsync-Signaleingang Für Vsync-Signaleingang DDC-Takt

*1 DPMS: Display Power Management Signalling DPMSModus

EIN SUSPEND Anzeige aus AUS

TMDS-Daten 2/4 abgeschirmt 15 GND

16 Hot-Plug-Erkennung

19 TMDS-Daten 0/5 abgeschirmt

21 nicht belegt 22 TMDS-Takt abgeschirmt

11 TMDS-Daten 1/3 abgeschirmt 23 TMDS-Takt + 12 nicht belegt

3,5W Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel). DDC ist ein Signalstandard zum Ausführen von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDCkompatibel und so gesetzt ist, daß er den Plug & Play-Monitor erkennen kann. Aufgrund der vielen verschiedenen Systeme gibt es viele Varianten von DDC. Dieser Monitor arbeitet mit DDC1 und DDC2B.

(24poliger DVI-D-Anschluß)

Leistungs- H-sync V-sync aufnahme

STANDBY Pinbelegung des DVI-I-Eingangsanschluß

Je nach dem verwendeten Computer oder Betriebssystem muß die Installation der Monitor-SetupInformationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der MonitorSetup-Informationen aus. (Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.)

GB Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

Wenn der "Add new Hardware Wizard" nicht angezeigt wird: 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings], [Advanced] und [Monitor]. 5. Aktiveren Sie unter [Options] [Automatically detect Plug & Play monitors], und klicken Sie auf [Change]. 6. Klicken Sie auf [Next]. 7. Klicken Sie auf [Display a list of all the drivers in a specific location, so you can select the driver you want.] und dann auf [Next]. 8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 9. Bestätigen Sie, daß die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. 10.Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply]. 11.Klicken Sie auf [OK], und schließen Sie das Fenster.

Für Windows 95 Installieren der Monitor-Setup-Informationen unter Windows 95. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings], [Advanced Properties] und [Monitor] und dann auf [Change]. 5. Klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 6. Bestätigen Sie, daß die Monitordetails ausgewählt sind, und klicken Sie auf [OK]. 7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply]. 8. Klicken Sie auf [OK], und schließen Sie das Fenster.

F I Wenn der "Add new Hardware Wizard" angezeigt wird: 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf [Next]. 3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want], und klicken Sie auf [Next]. 4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 5. Bestätigen Sie, daß die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.

Informationen zum ICC-Profil Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbeigenschaften des LCDMonitors beschrieben sind. Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, läßt sich eine hohe Farbauflösung erzielen. - Windows98/2000/Me/XP verwenden alle das ICCProfil. - Beim Installieren der Setup-Informationen unter Windows98/2000/Me/XP (unten beschrieben) wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Programm installieren möchten, lesen Sie die Anweisungen unter Installieren des ICCProfils auf Seite 55. - Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

E Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten WindowsMeldungen basieren auf der englischen WindowsVersion. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen.

Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICCProfils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings], [Advanced] und [Monitor]. 5. Klicken Sie auf [Properties], [Driver] und [Update Driver]. 6. Wenn [Upgrade Device Driver Wizard] angezeigt wird, klicken Sie auf [Next]. 7. Aktivieren Sie [Display a list of the known drivers for this device so that I can choose a specific driver], und klicken Sie auf [Next]. 8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next]. 10.Klicken Sie auf [Next], vergewissern Sie sich, daß der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [The Digital Signature Not Found] angezeigt wird, klicken Sie auf [Yes]. 11.Klicken Sie auf [Close]. 12.Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren der Monitor-Setup-Informationen unter Windows Me und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten WindowsMeldungen basieren auf der englischen WindowsVersion. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. Wenn der "Add new Hardware Wizard" angezeigt wird: 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Aktivieren Sie [Specify the location of the driver [Advanced]], und klicken Sie auf [Next]. 3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klicken Sie auf [Next]. 4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 5. Wählen Sie die Monitordetails aus der Liste aus, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add new Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2. Wenn der "Add new Hardware Wizard" nicht angezeigt wird: 1. Legen Sie die Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings], [Advanced] und [Monitor]. 5. Aktiveren Sie unter [Options] [Automatically detect Plug & Play monitors], und klicken Sie auf [Change]. 6. Aktivieren Sie [Specify the location of the driver [Advanced]], und klicken Sie auf [Next]. 7. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klicken Sie auf [Next]. 8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 9. Wählen Sie die Monitordetails, klicken Sie dann auf [Next], [Next] und auf [Finish]. 10.Prüfen Sie, ob die Monitordetails angezeigt werden, und klicken Sie dann auf [Apply]. 11.Klicken Sie auf [OK], und schließen Sie das Fenster.

Für Windows XP GB Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

F Bei Verwendung des ICC-Profils setzen Sie [WHITE BALANCE] auf [STD].

I Installieren des Monitor-ICC-Profils (Wenn die SetupInformationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.) Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings] und [Advanced]. 5. Klicken Sie auf [General], und wählen Sie unter [Compatibility] die Option [Apply the new display setting without restarting]. Klicken Sie dann auf [Color Management]. 6. Klicken Sie auf [Add], und wählen Sie als Dateipfad [3 ½ Floppy [A:]] aus. 7. Wählen Sie das Farbprofil, das Sie installieren möchten, und klicken Sie auf [Add]. 8. Wählen Sie das Profil, und klicken Sie auf [Set As Default]. 9. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren des ICC-Profils

Installieren der Monitor-Setup-Informationen unter WindowsXP und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten WindowsMeldungen basieren auf der englischen WindowsVersion. Dabei wird von “Laufwerk A” als Diskettenlaufwerk ausgegangen. 1. Legen Sie die (mitgelieferte) Utility Disk in Laufwerk A des Computers ein. 2. Klicken Sie auf die Schaltfläche [Start]. Wählen [Control Panel]. 3. Doppelklicken Sie auf [Display]. 4. Klicken Sie auf [Settings], [Advanced] und [Monitor]. 5. Klicken Sie auf [Properties], [Driver] und [Update Driver]. 6. Wenn [Hardware Update Wizard] angezeigt wird, ktivieren Sie [Install from a list or specific location [Advanced]], und klicken Sie auf [Next]. 7. Aktivieren Sie [Don't search. I will choose the driver to install.], und klicken Sie auf [Next]. 8. Aktivieren Sie [Have Disk], bestätigen Sie, daß neben [Copy manufacturer´s files from:] [A:] angezeigt wird, und klicken Sie dann auf [OK]. 9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next]. 10.Vergewissern Sie sich, daß der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [has not passed Windows Logo testing...] angezeigt wird, klicken Sie auf [Continue Anyway]. 11.Klicken Sie auf [Close]. 12.Klicken Sie auf [OK], und schließen Sie das Fenster.

Informationen zum Profil ColorSync (Für MacOS) Informationen zum Profil ColorSync ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD-Monitors. Hinweise: - Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS8.5 oder höher eingesetzt werden. - Bei Verwendung des Profils ColorSync setzen Sie [WHITE BALANCE] auf [STD].

Einstellen des Profils ColorSync Hinweise: - Sie benötigen ein Diskettenlaufwerk. Außerdem muß auf Ihrem System PC Exchange oder File Exchange installiert sein. - Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers. 1. Legen Sie die (mitgelieferte) Utility Disk in das Diskettenlaufwerk des Computers ein. 2. Kopieren Sie das zu verwendenden Profil aus dem Mac-Ordner auf der Utility Disk in den Ordner ColorSync-Profil im Systemordner. 3. Wählen Sie mit Hilfe von ColorSync im Kontrollfeld das zu verwendende Profil aus.

Ein Arm oder Fuß basierend auf dem VESA-Standard (separat erhältlich) kann am Monitor angebracht werden. Der Arm oder Fuß muß vom Kunden gesondert erworben werden.

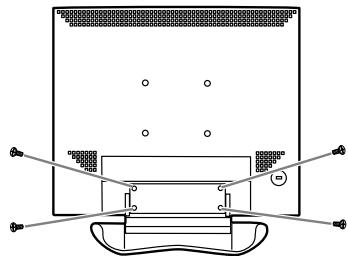

6. Lösen Sie die vier Schrauben, und nehmen Sie den Monitorfuß ab.

Anweisungen zum Anbringen eines VESAkompatiblen Monitorarms

Verwendbare Arme oder Füße

Hinweise: - Der Fuß ist nur für diesen Monitor bestimmt, verwenden Sie ihn für keine anderen Geräte oder nutzen Sie ihn auf keine andere Weise. - Wir empfehlen, die vier abgenommenen Schrauben zusammen mit dem abgenommenen Fuß aufzubewahren, damit Sie den Fuß wieder mit den dazugehörigen Schrauben verwenden können. Die Verwendung anderer Schrauben kann den Monitor im Innern beschädigen.

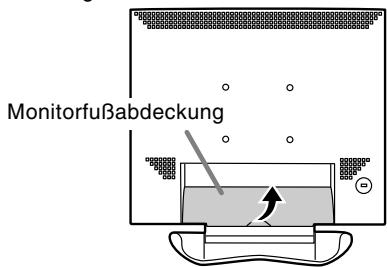

Befestigen des Arms oder Fußes -

Achten Sie darauf, daß Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann. Neben diesen Anweisungen lesen Sie auch die Installationsanweisungen in der Anleitung, die im Lieferumfang des Arms oder Fußes enthalten ist.

I F Wenn ein Arm oder Fuß installiert werden soll, ist folgendes zu beachten. - Kompatibilität mit dem VESA-Standard - Zwischen den Schraubenbohrungen in dem zu befestigenden Abschnitt muß ein Abstand von mindestens 100 mm x 100 mm vorliegen. - Er darf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.

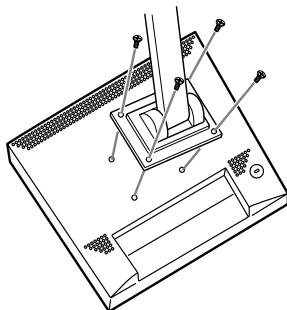

7. Befestigen Sie den Arm mit den vier Schrauben am Monitor.

1. Müssen Sie den Monitor und den Computer ausschalten. 2. Trennen Sie die Netzadapter und Sie die RGBSignalkabel ab. 3. Bauen Sie die Monitorfußabdeckung ab. Ziehen Sie den unteren Teil der Monitorfußabdeckung nach oben.

Hinweis: - Zur Befestigung des Arms sollten M4-Schrauben verwendet werden, die in einer Länge von 8 mm ~ 10 mm über die Fläche, an der sie befestigt werden, hervorstehen. Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

4. Breiten Sie ein weiches Tuch auf einer waagerechten Oberfläche aus. 5. Legen Sie den Monitor mit der Anzeigeseite nach unten darauf. Achten Sie dabei darauf, daß der Monitor nicht beschädigt wird.

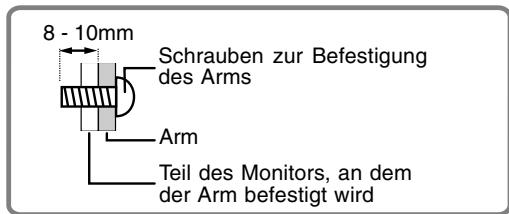

8 - 10mm Schrauben zur Befestigung des Arms Arm Teil des Monitors, an dem der Arm befestigt wird

8. Schließen Sie die Netzadapter und Sie die RGBSignalkabel ab.
