Produkttyp	Ultraschallvernebler
Modell	NE-U17
Abmessungen (B × H × T)	Ca. 276 × 243 × 226 mm
Gewicht (Hauptgerät)	Ca. 4,0 kg
Stromversorgung	230 VAC, 50 Hz
Leistungsaufnahme	Ca. 80 VA
Sicherung	T2A L250V
Ultraschallfrequenz	Ca. 1,7 MHz

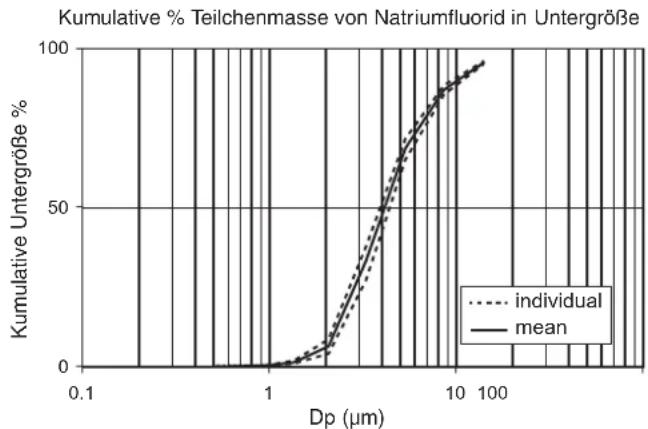

Partikelgröße (MMAD)	4,4 μm
Verneblungsrate	Ca. 0 bis 3 ml (einstellbar)
Lautstärke	Weniger als 45 dB
Luftmenge (max.)	17 l/min
Fassungsvermögen Medikamentenbecher	Ca. 150 ml (min. 5 ml)
Kühlwassermenge	Ca. 375 ml
Schutzklasse	Klasse I
Anwendungsteil Klasse	Typ B
Betriebsart	Dauerbetrieb
Betriebstemperatur	5 °C bis 40 °C
Betriebsfeuchte	30 % bis 85 % relative Luftfeuchtigkeit
Display	Großes LCD mit Hintergrundbeleuchtung
Timer	Einstellbar bis 30 Minuten oder Dauerbetrieb
Zubehör im Lieferumfang	Inhalationsschlauch M (70 cm), Mundstückset, 2 Medikamentenbecher, Netzkabel, Gebrauchsanweisung

Häufig gestellte Fragen - UltraAIR NE-U17 OMRON

Wie bereite ich den Omron UltraAIR NE-U17 für die Inhalation vor?

Füllen Sie zuerst Kühlwasser bis zur Markierung in den Wassertank (ca. 375 ml). Dann füllen Sie das verordnete Medikament in die Arzneimittelschale (max. 150 ml, min. 5 ml). Setzen Sie die Schalenabdeckung auf und befestigen Sie den Inhalierschlauch mit Mundstück. Schalten Sie das Gerät ein und stellen Sie Timer und Verneblungsrate ein.

Welche Medikamente kann ich mit dem NE-U17 verwenden?

Verwenden Sie ausschließlich vom Arzt verschriebene Medikamente. Das Gerät ist für wässrige Lösungen geeignet; Suspensionen oder zähflüssige Medikamente können die Verneblungsrate verringern. Beachten Sie die Herstellerangaben des Medikaments.

Wie reinige und desinfiziere ich den Inhalator?

Reinigen Sie nach jeder Benutzung die Arzneimittelschale, Schalenabdeckung, Mundstück und Inhalierschlauch. Abkochbare Teile (Schalenabdeckung, Dichtungsring, Schlauch) 10 Minuten auskochen. Nicht abkochbare Teile (Mundstück, Luftzufuhrabdeckung) mit einem Desinfektionsmittel wie Ethanol behandeln. Danach gründlich trocknen.

Was bedeutet die Fehleranzeige '1 WATER LEVEL'?

Diese Anzeige signalisiert, dass der Wasserstand im Wassertank zu niedrig ist. Füllen Sie frisches Wasser bis zur Markierung nach, um die Verneblung zu gewährleisten.

Kann ich den NE-U17 auch für Dauerbetrieb verwenden?

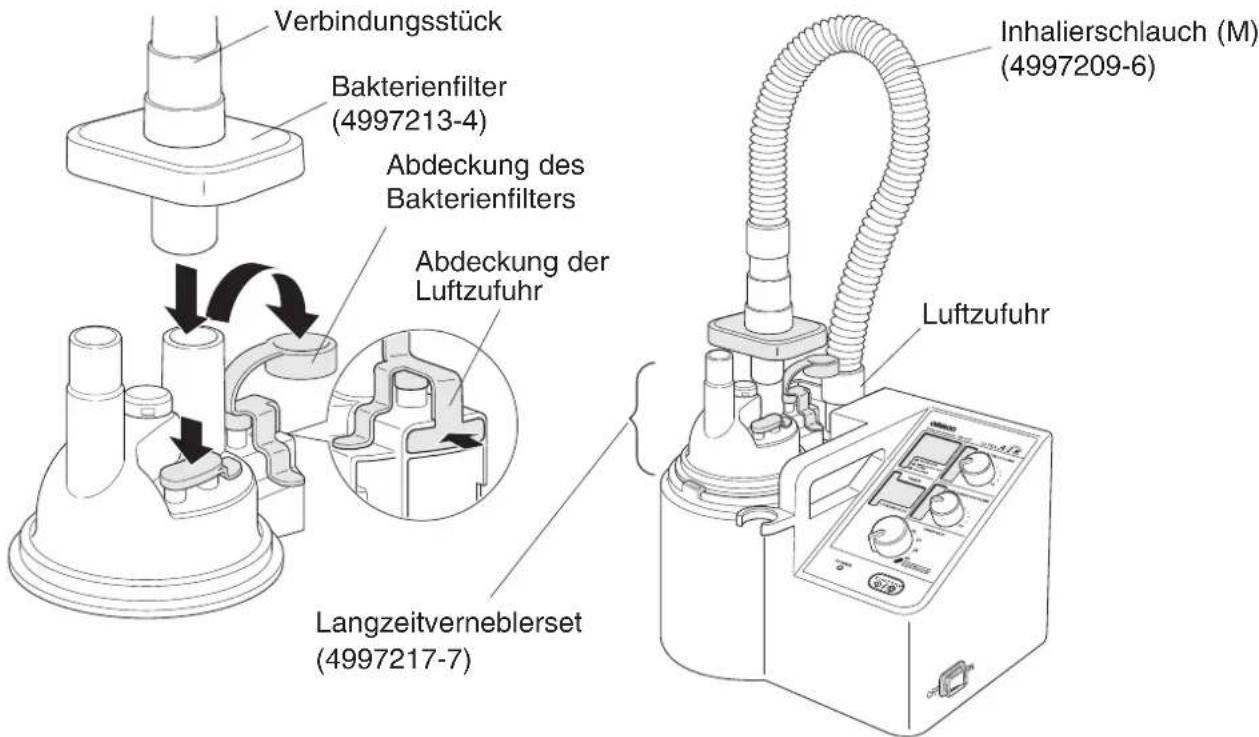

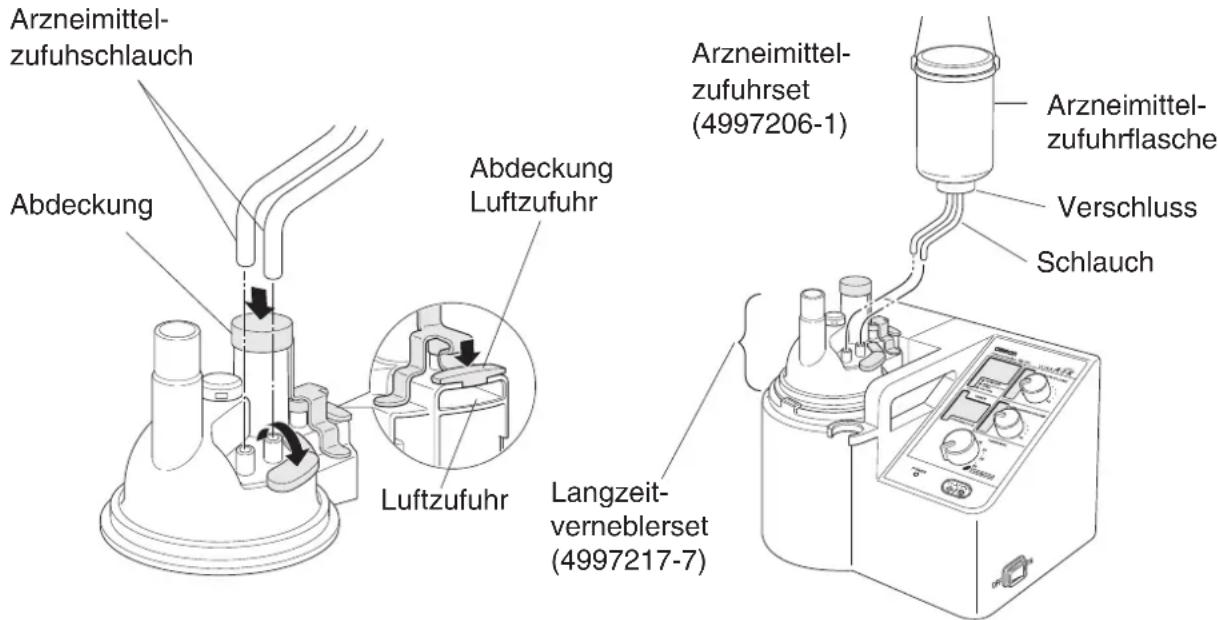

Ja, mit dem optionalen Langzeitverneblerset (4997217-7) und Arzneimittelzufuhrset (4997206-1) ist ein unterbrechungsfreier Betrieb bis zu 72 Stunden möglich. Stellen Sie den Timer auf Dauerbetrieb und achten Sie auf ausreichende Arzneimittel- und Wasserversorgung.

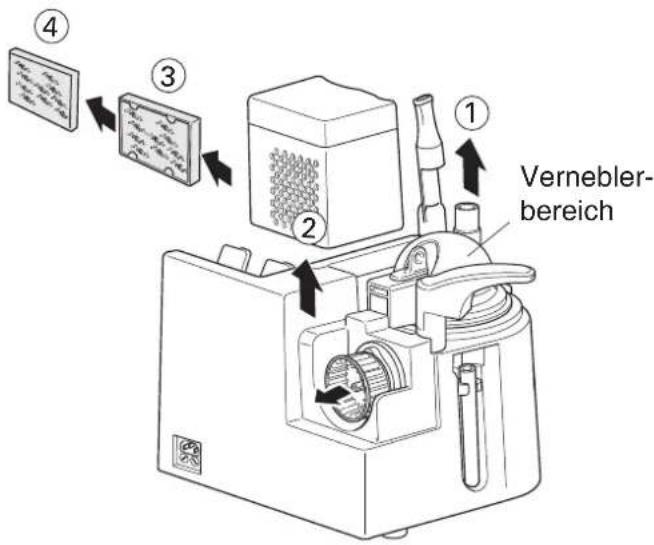

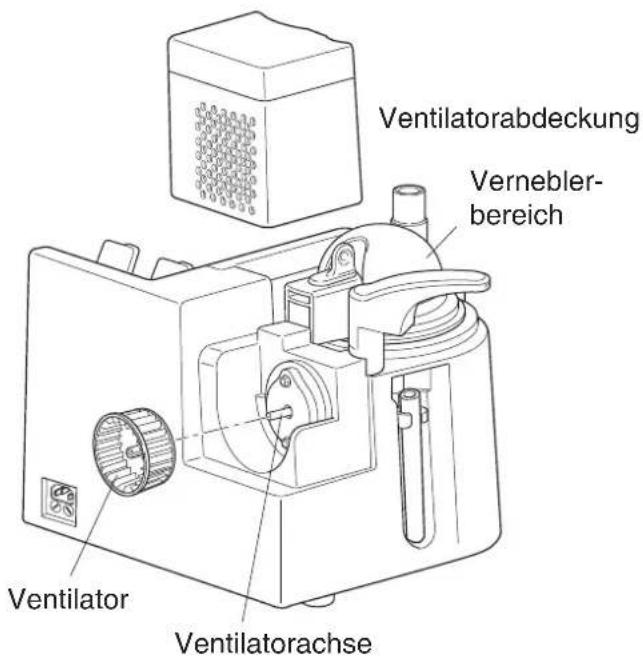

Wie wechsle ich den Luftfilter?

Entfernen Sie das Verneblerteil, heben Sie die Ventilatorabdeckung ab, nehmen Sie das Luftfiltergehäuse heraus und tauschen Sie den Luftfilter gegen einen neuen aus. Ersatzfilter sind als optionales Zubehör erhältlich (4997215-0).

Das Gerät vernebelt nicht – was kann ich tun?

Prüfen Sie, ob der Netzstecker richtig eingesteckt ist und die Betriebsanzeige leuchtet. Stellen Sie sicher, dass Wasserstand ausreichend, die Arzneimittelschale korrekt eingesetzt, die Ventilatorabdeckung geschlossen und der Schlauch nicht geknickt ist. Reduzieren Sie die Arzneimittelmenge auf unter 150 ml.

Welche optionalen Zubehörteile sind für den NE-U17 erhältlich?

Es gibt verschiedene Maskensets (L und S), Inhalierschläuche in unterschiedlichen Längen (30 cm, 70 cm, 150 cm), Bakterienfilter (4997213-4), Langzeitverneblerset, Arzneimittelzufuhrset und Mundstücksets. Eine vollständige Liste finden Sie in der Bedienungsanleitung auf Seite 22.

Wie entsorge ich das Gerät umweltgerecht?

Dieses Produkt unterliegt der EU-Richtlinie über Elektro- und Elektronik-Altgeräte und darf nicht im Hausmüll entsorgt werden. Geben Sie es bei einer kommunalen Sammelstelle oder beim Händler zurück, um eine umweltfreundliche Verwertung zu ermöglichen.

Was tun, wenn die Fehlermeldung 'E1' erscheint?

Der Ventilator ist stehengeblieben. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an einen OMRON-Händler. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG UltraAIR NE-U17 OMRON

■ Vielen Dank für den Kauf des OMRON Ultraschallinhalators.
■ Bitte lesen Sie vor Inbetriebnahme des Geräts diese Anleitung sorgfältig durch, damit Sie das Gerät sicher und ordnungsgemäß verwenden.
■ Bitte bewahren Sie diese Anleitung stets so auf, dass Sie künftig immer wieder darauf zurückgreifen können.

Bitte lesen Sie diese

Abschnitte genau durch

Haftungsausschluss .... 1

Verwendungszweck....2

Sicherheitshinweise....3

Produktinformationen

Produktmerkmale 6

Geräteteile....7

Beschreibung des LCD-Displays... 7

Bezeichnung der Teile 8

Bedienung des Geräts

Wie Sie die Inhalation vorbereiten 9

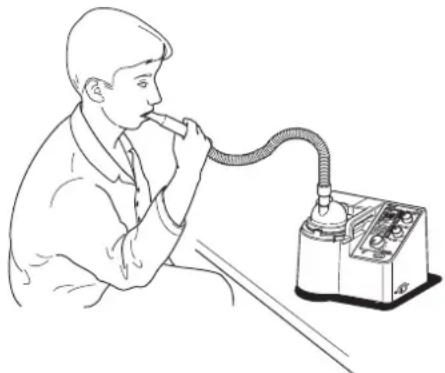

Wie Sie die Inhalation durchführen....11

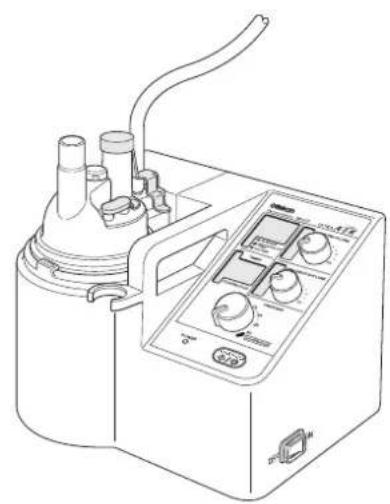

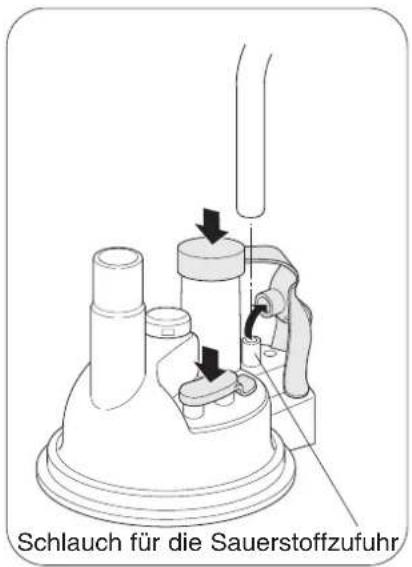

Wie Sie die Inhalation durchführen unter Verwendung von Zubehörteilen.... 13

Pflege des Geräts

Pflege des Geräts ...... 15

Desinfektion....17

Aufbewahrung 18

Spezifikationen

Beseitigung von Störungen ..... 19

Technische Daten......20

Verzeichnis der optional lieferbaren Teile .... 22

Es handelt sich bei diesem Produkt um ein medizinisches Gerät. Bitte achten Sie darauf, dass Sie das Gerät ordnungsgemäß nach den Anweisungen des medizinischen Personals benutzen. Setzen Sie gemäß den Anweisungen Ihres Arztes nur solche Medikamente ein, die Ihr Arzt Ihnen verschrieben hat und befolgen Sie seine Anweisungen.

OMRON haftet nicht:

1. für Störungen und/oder Schäden, die infolge von Wartungs- und/oder Reparaturarbeiten entstanden sind, die nicht durch OMRON oder von einem Vertragshändler von OMRON durchgeführt wurden;
2. für Störungen und/oder Schäden an dem Produkt von OMRON, die durch Produkte eines anderen, nicht von OMRON belieferten Herstellers verursacht wurden;
3. für Störungen und/oder Schäden infolge von Wartungs- und/oder Reparaturarbeiten, die unter Verwendung von Ersatzteilen durchgeführt wurden, die nicht von OMRON genehmigt worden sind;
4. für Störungen und/oder Schäden infolge der Nichtbeachtung der Sicherheitshinweise oder der Bedienungsanleitung;
5. bei Abweichungen von den Betriebsbedingungen, die in dieser Bedienungsanleitung für das Gerät aufgeführt sind, einschließlich der Betriebsspannung und der Installation;
6. für Störungen und/oder Schäden infolge von Änderungen, die an dem Gerät vorgenommen wurden, und/oder infolge nicht ordnungsgemäßer Reparaturen;

7. für Störungen und/oder Schäden infolge von Ereignissen höherer Gewalt wie z. B. Erdbeben, Überschwemmungen oder Überspannungen.

8. Der Inhalt dieser Bedienungsanleitung kann zu dem Zweck der Verbesserung ohne Vorankündigung geändert werden.

9. Diese Anleitung wurde mit Sorgfalt und Genauigkeit verfasst. Sollten Sie dennoch eine Auslassung oder einen Fehler bemerken, so benachrichtigen Sie bitte Ihren OMRON-Vertreter oder -Händler vor Ort.
10. Der Nachdruck dieser Anleitung, sei es ganz oder sei es in Auszügen, ist ohne die Genehmigung von OMRON nicht gestattet. Gemäß dem Urheberrechtsgesetz ist die Nutzung dieser Anleitung ohne die Zustimmung von OMRON nur zu persönlichen (betrieblichen) Zwecken gestattet.

Medizinischer Verwendungszweck

Dieses Produkt ist für das Inhalieren von Medikamenten bei Atemwegserkrankungen oder für die Befeuchtung im Rahmen einer Sauerstofftherapie vorgesehen.

Vorgesehene Benutzer

• Gesetzlich zertifiziertes medizinisches Fachpersonal, wie z. B. Ärzte, Pflegepersonal und Therapeuten, oder Mitarbeiter der Gesundheitspflege bzw. der Patient selbst unter Anleitung durch qualifiziertes medizinisches Fachpersonal.
• Der Benutzer sollte außerdem in der Lage sein, die allgemeine Betrie des Geräts und den Inhalt der Gebrauchsanweisung zu verstehen.

Vorgesehene Patienten Dieses Produkt darf nicht von Patienten, die bewusstlos sind oder deren Spontanatmung ausgesetzt hat, verwendet werden.

Umgebung Dieses Produkt ist für die Verwendung in einer medizinischen Einrichtung, wie z. B. in einem Krankenhaus oder einer Arztpraxis vorgesehen.

Haltbarkeit Die Haltbarkeit ist wie folgt, vorausgesetzt, dass das Produkt für die Vernebelung von Kochsalzlösung 3 Mal täglich für jeweils 10 Minuten bei Zimmertemperatur (23 °C) verwendet wird. Die Haltbarkeit kann je nach Verwendungsumgebung variieren.

Hauptgerät	5
Inhalationsschlauch (M) mit Manschette, 70 cm	1 Jahr
Mundstückset	1 Jahr
Inhalationsmaske (L)	1 Jahr
Verneblungsset	1 Jahr
Medikamentenbecher	6 Monate

Vorsichtsmaßnahmen bei der Verwendung

Bitte beachten Sie die Warn- und Achtungshinweise in der Gebrauchs-anweisung.

DE

■ Im Folgenden finden Sie Warnhinweise und eine Auswahl an Piktogrammen. Diese Auflistung soll Ihnen helfen, dieses Gerät sicher und ordnungsgemäß zu benutzen, damit Sie oder andere Personen keine Verletzungen erleiden.
■ Die Piktogramme und ihre Bedeutungen lauten wie folgt:

Warnzeichen Bedeutung
⚠ Warning	Hinweis auf Stoffe, die bei unsachgemäßer Handhabung tödlich wirken oder schwere körperliche Schäden verursachen können.
⚠ Vorsicht	Hinweis auf Stoffe, die bei unsachgemäßer Handhabung Personen- oder Sachschäden* hervorrufen können.

* Sachschaden umfasst verschiedene Schadensarten, die Ihre Wohnung, Ihre Haushaltsgeräte und Ihre Haustiere betreffen können.

Beispiele für Piktogramme

Das Piktogramm △ bedeutet „Vorsicht“ (einschließlich „Warnung“ und „Gefahr“). Stoffe, für die tatsächlich Vorsicht geboten ist, werden durch Angaben oder Bilder in oder neben △ angezeigt.		DiesesPiktogramm hat die Bedeutung „Entflammbar“.		DiesesPiktogramm warnt vor einem Stromschlag.
Das Piktogramm ☉ zeigt Verbote an (was Sie nicht tun dürfen). Stoffe, die von einem speziellen Verbot betroffen sind, werden durch einen Text oder durch Bilder in oder neben ☎ erläutert.		DiesesPiktogramm hat die Bedeutung „Nicht auseinandernehmen“.		DiesesPiktogramm bezieht sich auf ein generelles Verbot.
Das Piktogramm ● weist auf ein Gebot (etwas, was Sie jederzeit einhalten müssen).Stoffe, die einem speziellen Gebot unterliegen, werden durch Angaben oder Bilder in oder neben ● angezeigt.		DiesesPiktogramm meint ein generelles Gebot.		Mit diesem Piktogramm werden Sie aufgefordert, den Netzstecker zu ziehen.

Warnung

Verwenden Sie nur solche Medikamente, die Ihnen Ihr Arzt verschrieben hat und befolgen Sie seine Anweisungen.

- Andernfalls besteht die Gefahr, dass Ihr Gesundheitszustand sich verschlechtert.

Wenn Sie das Gerät zum ersten Mal nach dem Kauf oder nach einem längeren Zeitraum der Nichtbenutzung in Betrieb nehmen, sollten Sie das Gerät unbedingt reinigen und desinfizieren. (Bitte beachten Sie hierzu die Seiten 15 bis 17.)

- Andernfalls besteht die Gefahr, dass verschiedene Bakterienarten sich ausbreiten und dass Sie sich infizieren.

Reinigen und desinfizieren Sie die Arzneimittelschale, die Abdeckung für die Arzneimittelschale, das Mundstück und den Inhalierschlauch nach jeder Benutzung.

- Andernfalls besteht die Gefahr, dass verschiedene Bakterien sich ausbreiten und dass Sie Wird das Gerät von mehreren Personen benutzt, so halten Sie für jede Person vor der Benutzung eine Arzneimittelschale, eine Schalenabdeckung und einen Inhalierschlauch desinfiziert bereit. So verhindern Sie, dass es zu einer wechselseitigen Ansteckung kommt.

Sie sollten die gereinigten und desinfizierten Teile unverzüglich trocknen. Bewahren Sie diese Teile an einem trockenen Ort auf, um künftige Verunreinigungen zu vermeiden.

Sollten sich mit Ihrem Inhalator Probleme ergeben, so wenden Sie sich bitte an Ihren OMRON-Kundendienst vor Ort (Anschrift auf der Verpackung/in der Verpackung).

Benutzen Sie dieses Gerät nicht in Kombination mit einem Beatmungsgerät.

- Der Druck im Beatmungssystem könnte bedeutsam verringern werden.

Wenn Sie die gereinigten und getrockneten Teile zusammensetzen, sollten Sie die Stellen, die mit dem Arzneimittel und dem zerstäubten Arzneimittel in Kontakt kommen nicht direkt mit ihren Händen berühren, um Infektionen zu vermeiden.

Vermeiden Sie den Kontakt mit dem Schwingungserzeuger, während der Netzstecker in der Steckdose steckt.

- Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder sich

Sie sollten den Netzstecker nicht mit nassen Händen in die Steckdose stecken oder aus der Steckdose herausziehen.

- Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder sich Reinigen Sie das Hauptteil nicht mit Wasser, schütten Sie kein Wasser auf den Spannungsteil, verwenden Sie den Inhalator nicht während Sie baden oder duschen und tauchen Sie den Inhalator nie in Wasser.

- Andernfalls besteht die Gefahr, dass in dem Gerät ein Kurzschluss auftritt oder dass Schlag bekommen.

verletzen.

Sie einen elektrischen

Vorsicht

Weisen die Inhalatorteile Verschmutzungen auf, bevor Sie das Gerät benutzt haben, so sollten Sie es vor Gebrauch zunächst reinigen.· Andernfalls besteht die Gefahr, dass sich Ihr Gesundheitszustand verschlechtert, falls Arzneimittelreste in dem Gerät zurückgeblieben sind.Entfernen Sie die verbliebenen Arzneimittelreste in den betreffenden Teilen gründlich mit Wasser, nachdem Sie sie desinfiziert haben.· Andernfalls besteht die Gefahr, dass sich Ihr Gesundheitszustand verschlechtert, wenn Arzneimittelrückstände inhalieren.Tauschen Sie das Wasser in dem Wassertank jedesmal vor Benutzung des Geräts aus.· Ein verschmutzter Schwingungserzeuger kann dazu führen, dass die Verneblungsrate sinkt.Entfernen Sie Arzneimittelreste, die sich auf der Ventilatorachse befinden.· Bei Überhitzung kann es passieren, dass der Motor stehen bleibt.Die Entsorgung dieses Produktes sollte gemäß den nationalen Bestimmungen zur Entsorgung elektronischer Geräte vorgenommen werden.Wenn das Gerät über eine lange Zeitdauer verwendet wird, seien Sie vorsichtig beim Berühren des Mundstücks und Inhalationsschlauchs.· Längerer Kontakt kann zu einer Niedertemperaturverbrennung führen.	Sie die
Sollten Sie das Gerät über einen längeren Zeitraum nicht benutzen, ziehen Sie bitte den Netzstecker aus der Steckdose.· Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder auf Grund eines Kurzschlusses in Brand gerät.Achten Sie bitte darauf, dass Sie das Gerät abschalten und den Netzstecker aus der Steckdose ziehen, bevor Sie das Gerät verschieben, entfernen oder die Teile pflegen.· Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder sich verletzen.	dass —
Schauen Sie während der Verneblung nicht in den Verneblungsbereich.· Andernfalls besteht die Gefahr, dass ein großer Teil des Arzneimittels in Ihre Augen gelangt und Verletzungen hervorruft.Nehmen Sie das Gerät nicht in Betrieb, wenn die Arzneimittelschale leer ist.· Das Gerät könnte überhitzt oder beschädigt werden.Füllen Sie den Wassertank niemals mit einer anderen Flüssigkeit als mit Wasser (Leitungswasser oder destilliertes Wasser).· Das führt zu Beeinträchtigungen des Schwingungserzeugers, der dadurch Schaden nehmen könnte.Wenn Einzelteile im Autoklaven sterilisiert werden, stellen Sie sicher, dass diese Teile keinen direkten Kontakt zum Heizelement im Innern des Autoklaven aufweisen.· Aufgrund der hohen Temperatur des Heizelements könnten diese Teile schmelzen oder verformt werden.Benutzen Sie keine defekten Stromkabel und keine defekten Netzstecker. Schließen Sie das Stromkabel nicht an eine lose Steckdose an.· Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag erleiden oder dass das Gerät einen Kurzschluss bekommt oder in Brand gerät.Sie sollten das Stromkabel nicht zerkratzen, zerreißen, verändern, mit Gewalt knicken, verdrehen, bündeln oder daran ziehen. Stellen Sie keine schweren Gegenstände auf das Kabel. Halten Sie das Stromkabel fern von erhitzten oder heißen Oberflächen.· Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder auf Grund eines Kurzschluss infolge der beschädigten Isolierung in Brand gerät.Halten Sie während der Verneblung nicht den Inhalationsschlauch.· Dies kann zu einer Niedertemperaturverbrennung führen.	dass das Gerät
Nehmen Sie das Gerät nicht auseinander und unterlassen Sie Reparaturen und Änderungen an dem Gerät.· Andernfalls besteht die Gefahr, dass Funktionsstörungen auftreten oder Verletzungen verursa werden.Wenden Sie sich an den Kundendienstvertreter von OMRON in Ihrer Nähe.
Verwenden Sie kein anderes Stromkabel als das mitgelieferte.· Andernfalls besteht die Gefahr, dass das Gerät in Brand gerät oder dass Sie einen elektrischen Schlag bekommen.Achten Sie darauf, dass Sie die auf dem Gerät angegebene Spannung verwenden.· Andernfalls besteht die Gefahr, dass das Gerät in Brand gerät oder dass Sie einen elektrischen Schlag bekommen.Schließen Sie an die Steckdose kein anderes Gerät zusammen mit dem Inhalator an.· Andernfalls besteht die Gefahr, dass das Gerät in Brand gerät oder dass Sie einen elektrischen Schlag bekommen.Ziehen Sie nicht an dem Stromkabel, um den Netzstecker aus der Steckdose herauszuziehen, sondern halten Sie den Netzstecker mit Ihrer Hand fest.· Andernfalls besteht die Gefahr, dass das Stromkabel reißt oder einen Kurzschluss erzeugt und einen Brand auslöst oder dass Sie einen elektrischen Schlag bekommen.

Allgemeine Hinweise

Nutzen Sie das Gerät nur zur Inhalation und nicht zu anderen Zwecken.

Verwenden Sie nur das Zubehör oder die auf Seite 22 aufgeführten Zusatzteile.

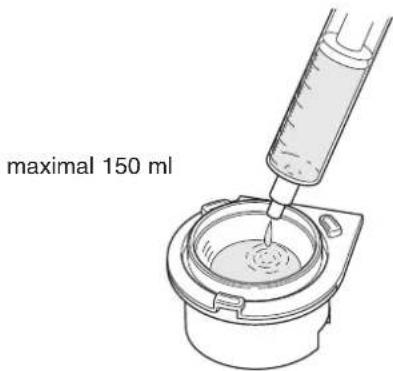

Füllen Sie in die Arzneimittelschale nicht mehr als 150 ml ein.

- Andernfalls besteht die Gefahr, dass das Gerät nicht vernebelt.

Bewegen Sie das Gerät nicht, solange sich das Arzneimittel in dem Gerät befindet.

Verstopfen Sie nicht die Ventillöcher auf der Rückseite des Inhalators.

Sorgen Sie dafür, dass das Gerät während des Betriebes auf einer ebenen und stabilen Fläche steht.

Setzen Sie das Hauptteil keinen heftigen Stößen aus; lassen Sie das Hauptteil nicht fallen.

Knicken Sie nicht den Inhalierschlauch.

- Andernfalls besteht die Gefahr, dass sich das Arzneimittel in dem Schlauch sammelt dass die Verneblungsrate sinkt.

Inhalieren Sie nicht aus dem Inhalierschlauch, wenn das Hauptgerät oberhalb Ihres Kopfes steht.

- Das Arzneimittel könnte in Ihr Gesicht und auf Ihre Kleidung gelangen.

Bitte achten Sie darauf, dass Sie den Schwingungserzeuger nicht beschädigen, wenn Sie den Arbeitsbehälter des Hauptteils reinigen.

Das Gerät darf nicht durch Erhitzen in einem Mikrowellenherd desinfiziert werden.

Reinigen und desinfizieren Sie die Teile und setzen Sie sie wieder zusammen, wenn sie vollkommen getrocknet sind.

Reinigen Sie das Hauptteil nicht mit flüchtigen Chemikalien wie z. B. Benzin oder Lösungsmitteln.

Der Inhalator erfüllt die Anforderungen der Richtlinie über elektromagnetische Entstörung. Dennoch sollten Sie bei Gebrauch die direkte Nähe zu anderen elektrischen Geräten vermeiden.

Achten Sie darauf, dass das Gerät nicht von unbeaufsichtigten Kindern oder von gebrechlichen Personen benutzt wird.

Wartung

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie sich vergewissern, dass das Hauptteil normal und sicher funktioniert.

Was Sie bei Defekten oder Störungen tun sollten

Sollte ein Gerätedefekt (E1) auftreten, so tun Sie bitte Folgendes (siehe auch Seite 19):

(1) Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, um den Betrieb des Geräts zu beenden.

(2) Schreiben Sie „defekt - nicht benutzen“ auf das Hauptteil, damit das Gerät nicht benutzt wird.

(3) Wenden Sie sich bitte an das Geschäft, in welchem Sie das Gerät erworben haben, oder an den nächsten OMRON-Händler.

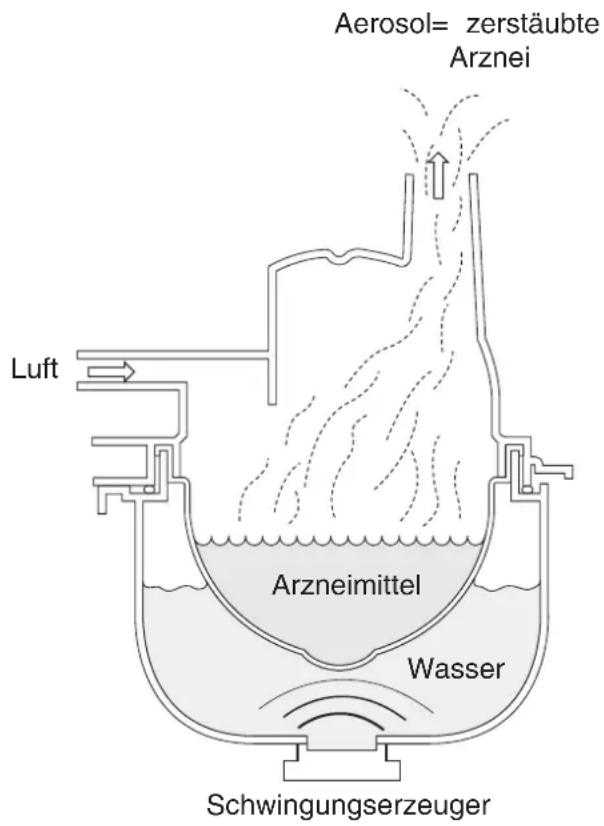

Wie die Verneblung in dem Modell NE-U17 funktioniert

① In dem Modell NE-U17 sendet der Schwingungserzeuger, der sich am Boden des Wassertanks im Wasser befindet, Ultraschallschwingungen aus, die übertragen werden.
② Die Ultraschallschwingungen werden durch das Wasser im Wassertank auf das Arzneimittel in der Arzneimittelschale übertragen.
③ Die Ultraschallschwingungen versprudeln das Arzneimittel und das Aerosol wird zerstäubt.
④ Die strömende Luft des Ventilators befördert das zerstäubte Arzneimittel aus der Arzneimittelschale.

- Verneblung: Der Vorgang, durch welchen das Arzneimittel in Aerosol umgewandelt wird.

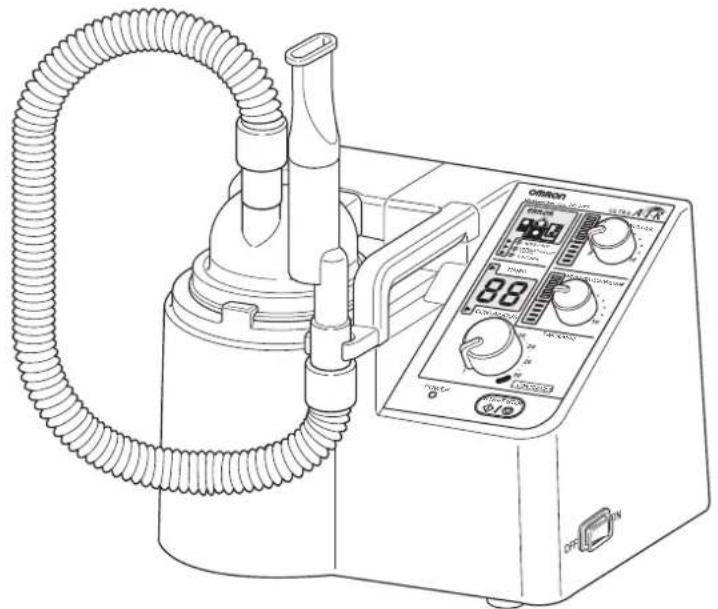

Produktmerkmale

1 An dem großen LCD-Display sind die Stärke der Luftströmung, die Verneblungsrate, die voreingestellte Zeit, die verbleibende Zeit, und die Fehlermeldungen leicht abzulesen. Mittels der Hintergrundbeleuchtung, mit der das Gerät ausgestattet ist, kann die Anzeige auch im Dunkeln abgelesen werden.
2 Das Gerät eignet sich (bei Verwendung des optional erhältlichen Langzeitverneblersets und des Arzneimittelzufuhrsets) für einen unterbrechungsfreien Betrieb von bis zu 72 Stunden.
3 Das Gerät ist mit einer Signaltonfunktion ausgestattet. Wenn ein Fehler auftritt oder die voreingestellte Zeit abgelaufen ist, wird ein Summer ausgelöst.
4 Mit einem Regler lassen sich die Stärke der Luftströmung, die Verneblungsrate und die Zeit leicht und schnell einstellen. Mit den verschiedenen optional erhältlichen Zusatzteilen eignet sich das Gerät für unterschiedliche therapeutische Anwendungen.

Inhalierschlauch (M) mit

Verbindungsstück, 70 cm

zwei Arzneimittelschalen

- Da das Gerät zu der Schutzklasse I gehört, sollten Sie darauf achten, dass Sie nur das mitgelieferte Stromkabel mit einem Schutzleiter verwenden.

■ Bedienungsanleitung (mit Garantieschein)

Ein Verzeichnis der optional lieferbaren Zusatzteile finden Sie auf Seite 22.

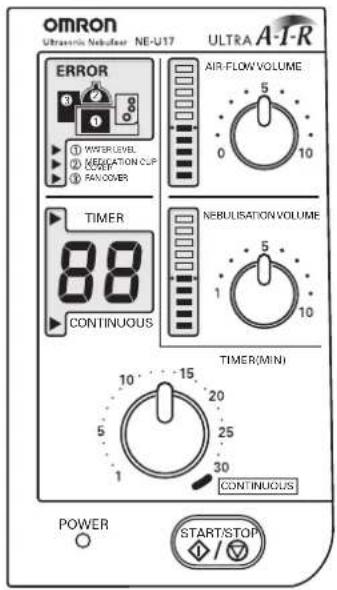

Beschreibung des LCD-Displays

Anzeige der Stärke der Luftströmung (Air flow volume):

Die Stärke der Luftströmung wird in 11 Stufen angezeigt.

Anzeige der zerstäubten Menge (Nebulisation volume):

Die Menge des zerstäubten Arzneimittels wird in 10 Stufen angezeigt.

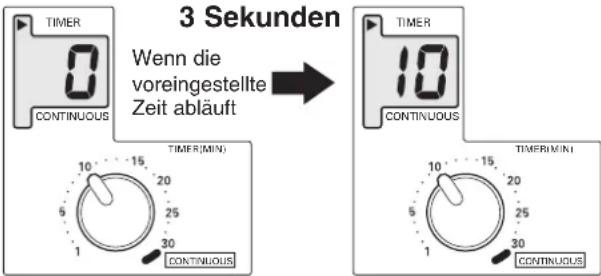

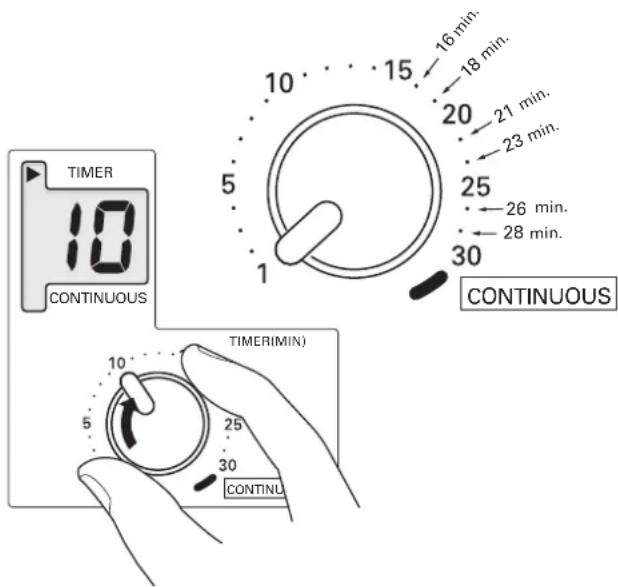

Bei Verwendung der Zeitschaltuhr (Timer):

Ein Zeitmarker ▶ leuchtet auf und ein Summton signalisiert, dass die voreingestellte Zeit abgelaufen ist.

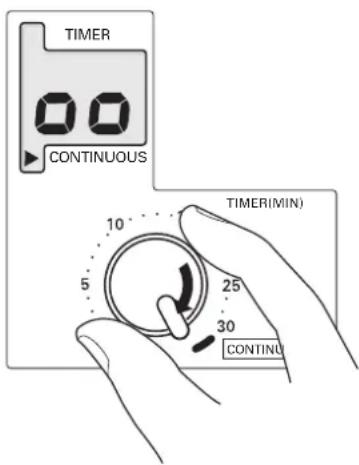

Bei Dauerbetrieb (Continuous):

Ein Marker für Dauerbetrieb ▶ leuchtet auf und die Digitalanzeige zeigt dies an.

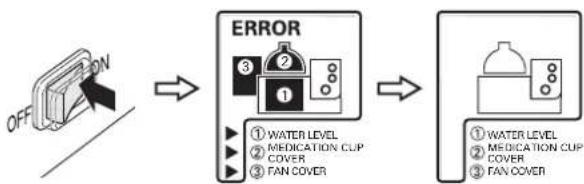

Fehleranzeige (Error):

Wenn der Wasserstand in dem Wassertank zu niedrig ist oder die Abdeckung der Arzneimittelschale oder die Ventilatorabdeckung nicht geschlossen sind, erscheint die entsprechende Fehlermeldung in der linken oberen Ecke der Anzeige.

(Zur Fehleranzeige siehe auch Seite 19.)

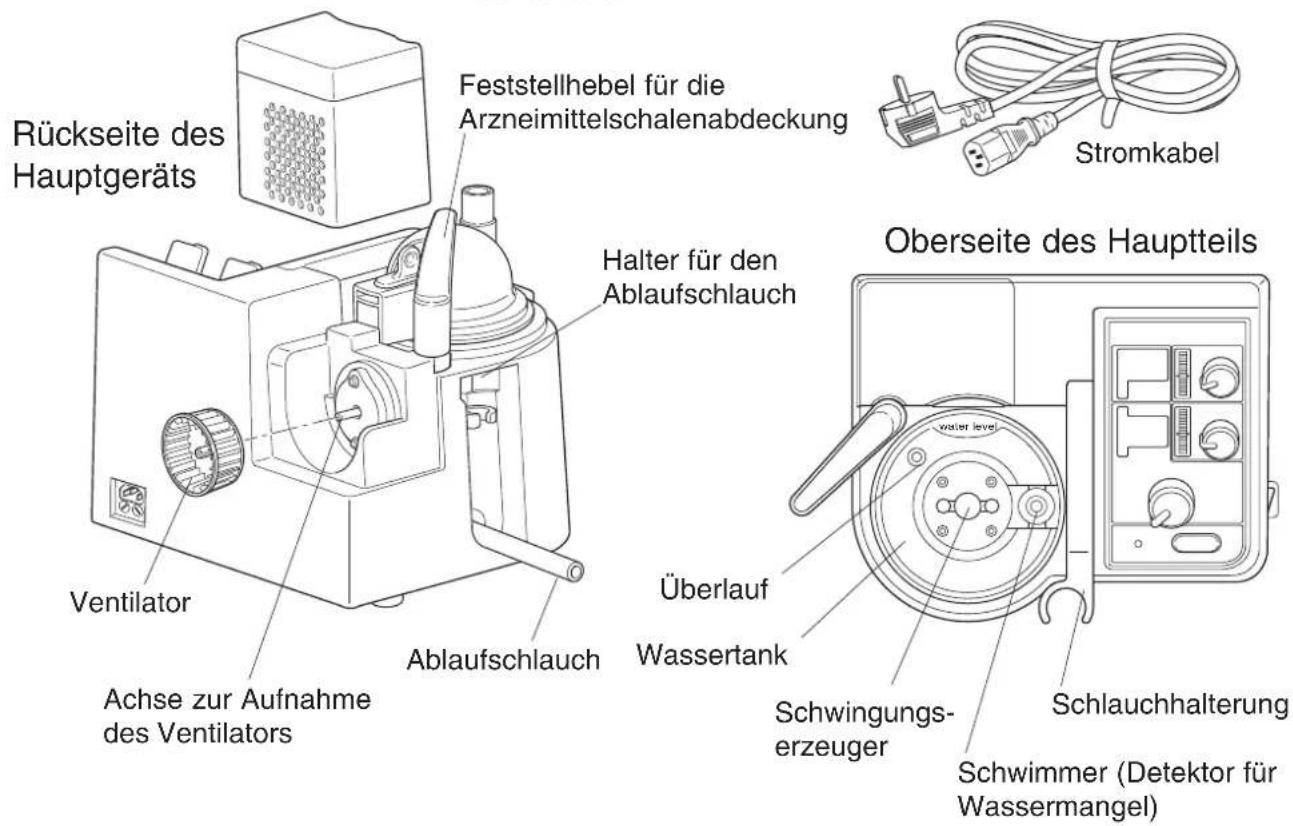

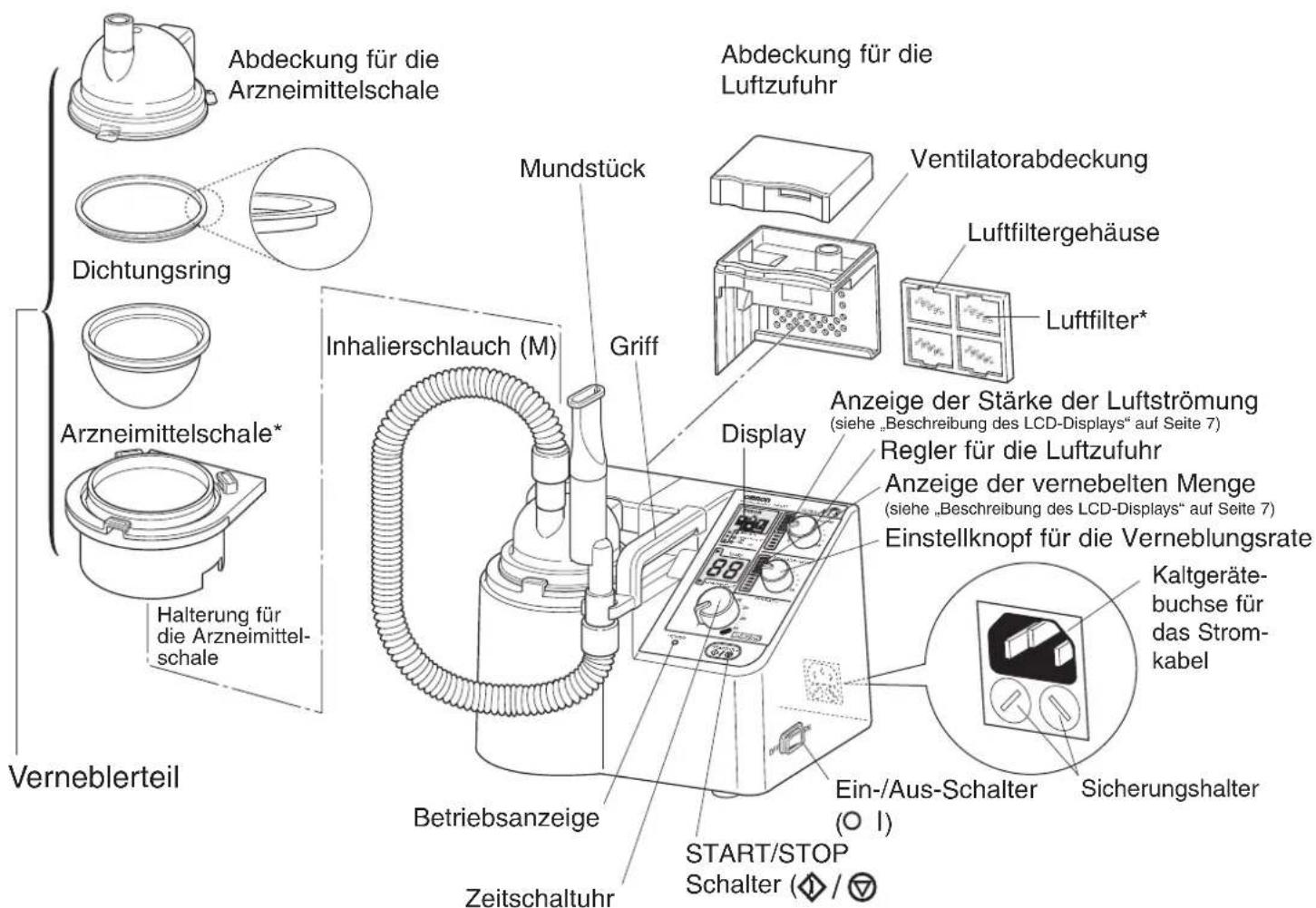

Bezeichnung der Teile

* bedeutet, dass Ersatzteillieferungen möglich sind.

Wie Sie die Inhalation vorbereiten

- Reinigen Sie die Teile vor der Anwendung. [Teile, die durch Abkochen desinfiziert werden können]

(Zur Desinfektion siehe Seite 17.)

Diese Teile in einen Behälter tauchen, der mit genügend Wasser gefüllt ist, und 10 Minuten abkochen.

Arzneimittelschalen- abdeckung

Dichtungsring

Inhalierschlauch (M) mit Manschette

-Wie der Dichtungsring entfernt wird:

Legen Sie die Arzneimittelschalenabdeckung auf die Seite. Stecken Sie einen dünnen Gegenstand (wie z. B. eine Büroklammer) durch das Loch der Abdeckung. Drücken Sie den Dichtungsring heraus und entfernen Sie ihn vorsichtig.

-Wie der Dichtungsring eingesetzt wird:

Halten Sie die Arzneimittelschalenabdeckung fest und plazieren Sie den Dichtungsring mit den Fingerspitzen wie in der Abbildung auf der linken Seite dargestellt. Vergewissern Sie sich, dass der Dichtungsring flach aufliegt und nicht verdreht ist.

[Teile, die nicht durch Abkochen desinfiziert werden können]

(Zur Desinfektion siehe Seite 17.)

Mundstück

Abdeckung für die Luftzufuhr

Arzneimittel- schale

Ventilator

Arzneimittelschalen- halterung

Warnung

Sie sollten die gereinigten und desinfizierten Teile unverzüglich trocknen und anschließend an einem trockenen Ort aufbewahren, um künftige Verunreinigungen zu vermeiden.

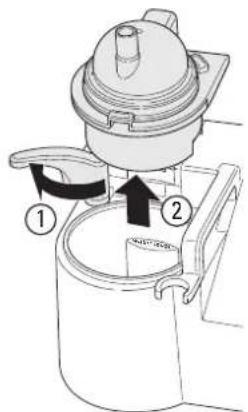

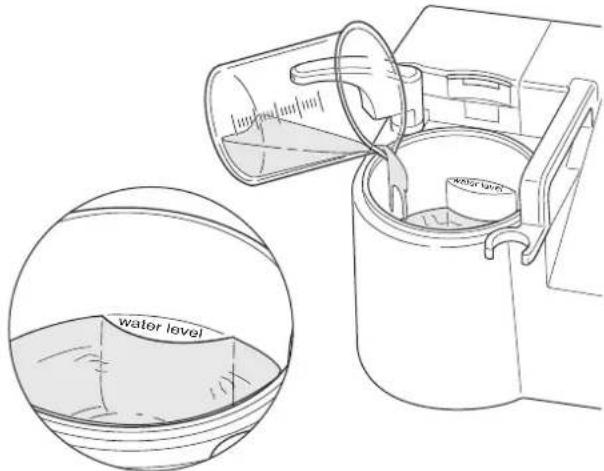

1 Kühlwasser einfüllen

1) Entfernen Sie das Verneblerteil, indem Sie den Feststellhebel für die Arzneimittelschalenabdeckung im Uhrzeigersinn drehen.

2) Füllen Sie Kühlwasser ein.

Füllen Sie das Kühlwasser bis zu der Wasserstandsmarke (water level) ein, die den Wasserstand in dem Arbeitsbehälter vorgibt. Benötigt werden ca. 375 ml.

• Befindet sich der Wasserstand in dem Arbeitsbehälter unterhalb der Wasserstandsmarke, dann wird „niedriger Wasserstand im Wassertank“ angezeigt.
• Ist die Temperatur des Wassers in dem Wassertank niedrig, so kann die Verneblungsrate sinken. (Empfohlen wird eine Wassertemperatur von ca. 26 °C (78,8 °F).
• Füllen Sie bei jeder Nutzung des Geräts Wasser nach.
• Wird das Gerät über einen längeren Zeitraum unterbrechungslos verwendet, so sollten Sie spätestens alle 24 Stunden das Wasser ersetzen.

(Zum Dauer- oder Langzeitbetrieb siehe Seite 13.)

Wie Sie die Inhalation vorbereiten

2 Einfüllen des Arzneimittels in die Arzneimittelschale

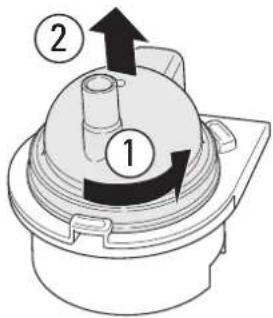

1) Entfernen Sie die Arzneimittelschalen-abdeckung durch Drehen gegen den Uhrzeigersinn.

2) Füllen Sie das Arzneimittel in die Arzneimittelschale.

minimal 5 ml

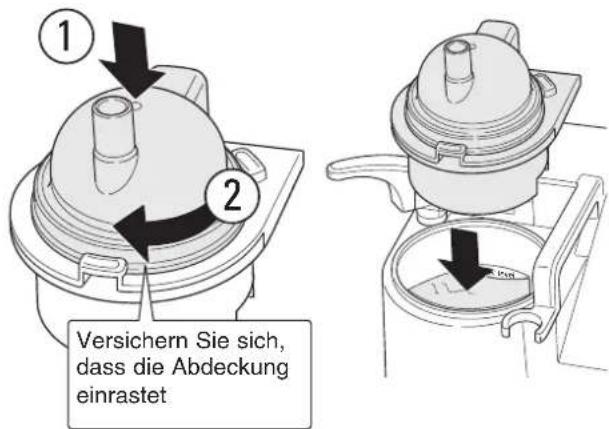

3) Setzen Sie die Abdeckung auf die Schale auf und drehen Sie im Uhrzeigersinn. Dann setzen Sie die Teile in das Hauptteil ein.

3 Vernebler zusammensetzen und in das Hauptteil einsetzen

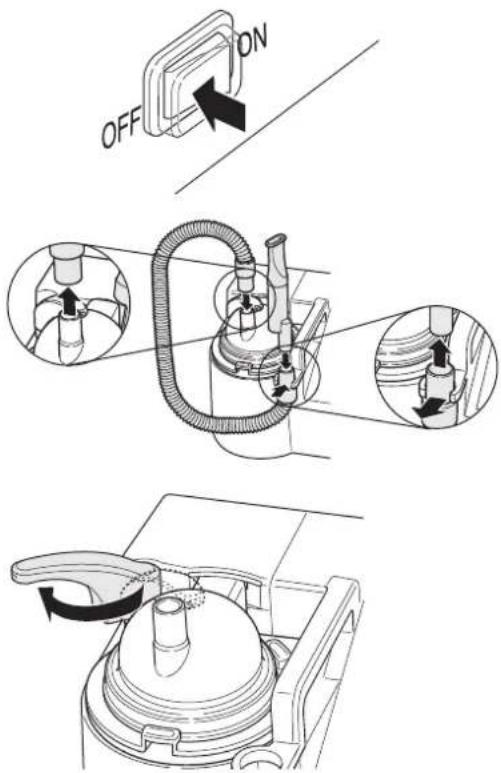

1) Befestigen Sie das Verneblerteil, indem Sie den Feststellhebel der Arzneimittelschale gegen den Uhrzeigersinn drehen.

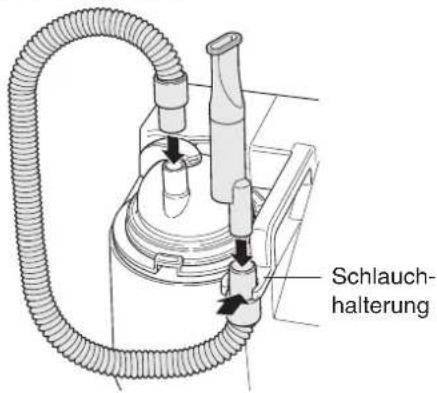

2) Befestigen Sie den Inhalierschlauch und das Mundstück.

3) Schalten Sie das Gerät an der Seite ein (○ 1). Achten Sie darauf, dass, nachdem alle Anzeigen des LCD-Displays aufgeleuchtet sind, die Fehleranzeige nicht blinkt.

Sollte die Fehleranzeige blinken, dann achten Sie darauf, wo die Fehlernummer angegeben wird und schauen Sie auf Seite 19 nach.

Alle Elemente der Anzeige leuchten auf.
Die Vorbereitungen für die Inhalation sind jetzt abgeschlossen.

Hinweis: Sobald Sie das Gerät einschaften ( ), wird der Ventilator in Gang gesetzt, damit die Teile im Hauptteil gekühlt werden. Das ist normal.

1 Einstellen der Zeit

Sie stellen die Betriebszeit ein, indem Sie den Zeitschalter im Uhrzeigersinn drehen.

1) Einstellen des Zeitzählers

Der Zeitzähler kann mit einer Genauigkeit von 1 Minute eingestellt werden, wenn die voreingestellte Zeit bis zu 15 Minuten beträgt.

Bitte beachten Sie, dass bei

Zeitvoreinstellungen von 15 bis 30 Minuten das Zeitintervall 1 oder 2 Minuten beträgt.

2) Dauerverneblung

Drehen Sie den Zeitschalter im Uhrzeigersinn auf die Position „Continuous“.

Die Anzeige „Continuous“ leuchtet auf dem Display des Zeitzählers auf und die Digitalanzeige rotiert, womit angezeigt wird, dass das Gerät auf Dauerbetrieb steht.

2 START/STOP-Schalter (◇ / ▽)

Der Ventilator dreht sich und das Gerät beginnt mit der Verneblung.

Bei Verwendung der Zeitschaltuhr:

Das Display zählt um jeweils 1 Minute herunter.

Änderung der Zeiteinstellung während des Betriebs:

Stellen Sie den Schalter auf die gewünschte Zeit. Die Zeitschaltuhr ist neu eingestellt und das Gerät nimmt seinen Betrieb wieder auf.

Stellen Sie die Stärke der Luftströmung und die Verneblungsrate ein.

Stellen Sie die Stärke der Luftströmung mit dem Regler für die Einstellung der Stärke der Luftströmung und die Verneblungsrate mit dem Regler für die Einstellung der Verneblungsrate ein, während Sie das aus dem Inhalierschlauch ausströmende Aerosol beobachten.

- Wenn Sie für die Inhalation Zubehörteile wie ein Mundstück verwenden, stellen Sie die Stärke der Luftströmung und die Verneblungsrate so ein, wie Sie am besten damit zurecht kommen und wie die verwendeten Zubehörteile es verlangen.

Die Stärke der Luftströmung (11 Stufen) und die Verneblungsrate (10 Stufen) lassen sich mittels der Balkenanzeige, die sich neben dem jeweiligen Regler befindet ablesen.

Stärke der Luftströmung: Mit dem Regler wird die Stärke der Luftströmung, die durch die Arzneimittelschale geleitet wird, angepasst.

Verneblungsvolumen: Mit dem Regler wird die Rate des von dem Arzneimittel freigesetzten Aerosols eingestellt.

• Überprüfen Sie den Status der Verneblung, indem Sie das Arzneimittel einmal zerstäuben.
• Bei manchen Arzneimitteln kann es passieren, dass das zerstäubte Aerosol nicht gleichmäßig austritt.
• Arzneimittel mit einer hohen Viskosität und Oberflächenspannung bewirken eine niedrigere Verneblungsrate.
• Wenn Sie das Gerät mit einem Arzneimittelfüllstand von 150 ml in Betrieb nehmen und die Stärke der Luftströmung und die Verneblungsrate auf „10“ stehen, erfolgt die Verneblung diskontinuierlich.
  In diesem Fall regulieren Sie die Verneblungsrate mit dem Regler für die Einstellung der Verneblungsrate.

3

Inhalation des Aerosols

Halten Sie während der Verneblung das Mundstück.

Hinweis: Sie können anstelle eines Mundstücks eine optionale Maske verwenden.

Achtung: Halten Sie während der Verneblung nicht den Inhalationsschlauch. Dies kann zu einer Niedertemperaturverbrennung führen.

Achtung: Wenn das Gerät über eine lange Zeitdauer verwendet wird, seien Sie vorsichtig beim Berühren des Mundstücks und Inhalationsschlauchs. Längerer Kontakt kann zu einer Niedertemperaturverbrennung führen.

Beispiele für eine falsche Anwendung:

Knicken Sie den Inhalierschlauch nicht; blockieren Sie nicht die Düse.

- Es besteht andernfalls die Gefahr, dass das Arzneimittel sich im Schlauch sammelt und dass die Verneblungsrate sinkt.

Sie sollten das Gerät nicht benutzen, wenn das Hauptteil sich oberhalb Ihres Kopfes befindet.

- Es besteht andernfalls Gefahr, dass die Arznei in Ihr Gesicht oder auf Ihre Kleidung gelangt.

Es ertönt ein Summton und der Betrieb wird unterbrochen:

• wenn die voreingestellte Zeit abgelaufen ist;
• wenn die Arzneimittelschale während des Inhalierens entfernt wird;
• wenn der Wasserstand in dem Wassertank nicht ausreicht;
• wenn die Ventilatorabdeckung entfernt wurde.

Der Summton ist dann als ein Warnsignal zu verstehen, wenn gleichzeitig die Fehleranzeige blinkt. Betätigen Sie den START-/STOP-Schalter (◇ / ▽), um den Summton abzustellen.

Achten Sie auf die Fehleranzeige und überprüfen Sie das Gerät, wobei Sie auf der Seite 19 nachschlagen.

4

Beenden der Inhalation

Wenn Sie die Zeitschaltuhr benutzen:

Der Summton meldet, dass die voreingestellte Zeit abgelaufen ist. Der Betrieb wird unterbrochen.

Wenn der Betrieb unterbrochen wird, leuchtet „0“ auf der Anzeige auf und die Anzeige zeigt erneut die ursprünglich voreingestellte Zeit.

Beispiel für eine Anzeige, wenn die voreingestellte Zeit 10 Minuten beträgt.

in ungefähr

Um die Inhalation bei Benutzung der Zeitschaltuhr zu beenden, betätigen Sie bitte den START-/STOP-Schalter (◇ / ◇). Der

Betrieb wird dann unterbrochen.

Zu diesem Zeitpunkt wird die verbleibende Zeit zurückgesetzt und die Zeitschaltuhr stellt sich wieder auf die ursprünglich eingestellte Zeit ein. Um mit der Inhalation erneut zu beginnen, betätigen Sie den START-/STOP-Schalter (◇ / ▽).

Achtung: Wird die Behandlung durch den START/STOP Knopf unterbrochen, muss sichergestellt werden, dass, bevor mit der Inhalation fortgefahren wird, die verbleibende Behandlungszeit neu eingestellt wird.

Um die Inhalation bei Dauerbetrieb zu beenden, betätigen Sie bitte den START/STOP-Schalter (◇ / ▽). Der Betrieb wird dann unterbrochen.

Um die Inhalation erneut zu beginnen, betätigen Sie bitte den START-/STOP-Schalter (◇ / ▽). Der Inhalator wird dann erneut im Dauerbetrieb gestartet.

Wenn die Inhalation beendet ist, schalten Sie das Gerät ab und ziehen das Stromkabel aus der Steckdose.

1 Dauerbetrieb des Geräts

Wenn Sie das auf Wunsch lieferbare Langzeitverneblerset (4997217-7) oder Arzneimittelzufuhrset (4997206-1) verwenden, kann das Gerät über einen langen Zeitaum im Dauerbetrieb verwendet werden.

① Entfernen Sie die Abdeckung der Arzneimittelschale des Hauptteils. Befestigen Sie das auf Wunsch lieferbare Langzeitverneblerset an der Stelle der Abdeckung der Arzneimittelschale und setzen Sie das Gerät wie auf Seite 10 erläutert zusammen. Prüfen Sie dabei bitte auch, dass die Luftzufuhr nicht durch die Luftzufuhrabdeckung blockiert ist.
② Füllen Sie das Arzneimittel in die Arzneimittelzufuhrflasche.
③ Drehen Sie den Verschluss der Arzneimittelflasche fest zu. Prüfen Sie, dass die Unterlegscheibe richtig in den Verschluss eingelegt wurde.
④ Entfernen Sie die Abdeckung des Arzneimittelzufuhrrohres des Langzeitverneblersets und befestigen Sie den Schlauch des Arzneimittelzufuhrsets.
⑤ Hängen Sie die Arzneimittelflasche an einen passenden Ort auf, so dass die Flasche höher ist als das Gerät. Überprüfen Sie, dass der Schlauch nicht geknickt ist. Wenn der Schlauch geknickt ist, kann das Arzneimittel nicht zugeführt werden. Wenn der Schlauch zu lang ist, kürzen Sie ihn auf eine passende Länge.

Bringen Sie den Inhalationsschlauch an.

⑥ Stellen Sie die Zeitschaltuhr auf „Dauerbetrieb“ ein.
⑦ Drehen Sie den Regler für die Anpassung der Stärke der Luftströmung bis ganz nach rechts (auf Position 10).
⑧ Betätigen Sie den START-/STOP-Schalter (◇ / ▽) und beginnen Sie mit der Inhalation.

2 Benutzung des Geräts zur Luftbefeuchtung

Wenn Sie das Gerät zur Luftbefeuchtung für Sauerstofftherapien verwenden, verbinden Sie das Gerät mit der Sauerstoffzufuhrleitung des Langzeitverneblersets (als Zubehör lieferbar, Nr. 4997217-7). Bitte beachten Sie die Abbildung auf der folgenden Seite.

Um die Zufuhr von Luft aus dem Ventilator in das Hauptteil während der sauerstofftherapeutischen Anwendung zu stoppen, stellen Sie den Schalter für die Einstellung der Luftzufuhr auf „0“ und verschließen die Luftzufuhr des Langzeitverneblersets.

Der Betrieb und die Inhalation erfolgen wie bei einer normalen Anwendung.

Wie Sie die Inhalation durchführen unter Verwendung von Zubehörteilen

Nachdem die Luft durch den Bakterienfilter gelangt ist, kann sie in das Langzeitverneblerset eingeleitet werden.

① Entfernen Sie die Abdeckung der Arzneimittelschale und setzen Sie das Langzeitverneblerset mit dem Hauptteil zusammen. Verwenden Sie dazu das Langzeitverneblerset an Stelle der Arzneimittelschalenabdeckung und gehen Sie so vor, wie es auf Seite 10 beschrieben wird. Schließen Sie dabei die Luftzufuhr mit der Luftzufuhrabdeckung.

② Entfernen Sie die Luftzufuhrabdeckung des Hauptteils.

③ Entfernen Sie die Abdeckung des Bakterienfilters des Langzeitverneblersets.

④ Befestigen Sie einen Bakterienfilter an dem Langzeitverneblerset.

⑤ Befestigen Sie an dem Bakterienfilter ein Verbindungsstück.

⑥ Bringen Sie an das Verbindungsstück einen Schlauch an und verbinden Sie dann das andere Ende des Schlauches mit der Luftzufuhr der Ventilatorabdeckung.

- Wenn Sie einen Bakterienfilter verwenden, stellen Sie den Regler für die Regulierung der Luftzufuhr auf 10.

Pflege des Geräts

Pflege der Teile

1 Schalten Sie die Spannung ab, indem Sie den Ein-/Aus-Schalter (O I) betätigen und ziehen Sie den Netzstecker aus der Steckdose.
2 Entfernen Sie das Mundstück oder die Inhaliermaske.
3 Drehen Sie den Feststellhebel der Arzneimittelschalenabdeckung im Uhrzeigersinn.
4 Entfernen Sie das Zerstäuberteil zum Auseinandernehmen.

5 Entfernen Sie die Arzneimittelreste. Entfernen Sie das Kühlwasser in dem Wassertank mit Hilfe des Ablaufschlauches.
6 Reinigen und desinfizieren Sie die Teile.

• Wischen Sie den Wassertank innen mit Alkohol aus.
• Reinigen, desinfizieren und trocknen Sie anschließend sofort die Abdeckung der Arzneimittelschale, die Halterung der Arzneimittelschale, die Arzneimittelschale, den Inhalierschlauch und das Mundstück. (Zur Desinfektion siehe Seite 17.)

Warnung

Beim Zusammensetzen der gereinigten, desinfizierten und getrockneten Teile sollten Sie nicht die Stellen, die mit dem Arzneimittel und dem zerstäubten Arzneimittel in Kontakt kommen, direkt mit Ihren Händen berühren, um eventuelle Infektionen zu vermeiden.

Geraten Sie nicht in Kontakt mit dem Schwingungserzeuger, während der Netzstecker angeschlossen ist.

- Andernfalls besteht die Gefahr, dass Sie einen elektrischen Schlag bekommen oder sich

Pflege des Luftfilters

Tauschen Sie den Luftfilter aus, sobald er verschmutzt ist.

① Entfernen Sie das Verneblerteil von dem Hauptteil.
② Entfernen Sie die Ventilatorabdeckung, indem Sie sie anheben.
③ Entfernen Sie das Gehäuse aus dem Inneren der Ventilatorabdeckung.
④ Entfernen Sie den Luftfilter aus dem Luftfiltergehäuse, um ihn gegen einen neuen Filter auszutauschen.
Setzen Sie die Teile in der umgekehrten Reihenfolge wieder zusammen.

Pflege des Ventilators

Öffnen Sie die Abdeckung und entfernen Sie den Ventilator. Reinigen Sie den Ventilator, indem Sie ihn mit Wasser oder Reinigungsmittel abwaschen.

– Entfernen Sie Arzneimittelreste, die sich gegebenenfalls an der Ventilatorachse befinden.

Nachdem Sie das Verneblerteil von dem Hauptteil entfernt haben, entfernen Sie die Ventilatorabdeckung, indem Sie sie abheben. Verschmutzungen an der Ventilatorabdeckung können mit Wasser oder mit einem Reinigungsmittel entfernt werden.

Um den Ventilator wieder einzubauen, setzen Sie den Ventilator so sicher wie möglich auf die Ventilatorachse.

Pflege des Hauptteils

Entfernen Sie mit einem Tuch, das Sie mit Wasser oder Alkohol getränkt und leicht ausgewrungen haben, den Staub von dem Hauptteil.

Nachdem Sie das Wasser aus dem Wassertank des Hauptteils durch den Ablaufschlauch abgelassen haben, wischen Sie das verbliebene Wasser mit einem sauberen und trockenen Tuch weg.

Allgemeine Hinweise

• Reinigen Sie das Hauptteil nicht mit flüchtigen Chemikalien wie Benzin oder Lösungsmitteln.
• Beschädigen Sie nicht die Oberfläche Schwingungserzeugers.

des

DE

Desinfektion des Geräts

Einige Teile können durch Abkochen desinfiziert werden. Die in der nachstehenden Abbildung gezeigten Teile, die als nicht abkochbar aufgeführt werden, sollten Sie nicht durch Abkochen desinfizieren, da die Gefahr besteht, dass sie sich dabei verformen.

[Teile, die durch Abkochen desinfiziert werden können]

Abdeckung der Arzneimittelschale

Dichtungsring

Inhalierschlauch (M) mit Manschette, 70 cm

[Teile, die nicht durch Abkochen desinfiziert werden dürfen]

Abdeckung der Luftzufuhr

Halterung der Arzneimittelschale

Mundstück

Desinfektion mit einen Desinfektionsmittel

Die einzelnen Desinfektionsmittel haben eine unterschiedliche antibakterielle Wirkung. Halten Sie sich bei der Sterilisierung und Desinfektion an die Bedienungsanleitung und an die Hinweise auf dem jeweiligen Desinfektionsmittel.

Wie lange die Teile in das Desinfektionsmittel eingetaucht werden müssen, hängt davon ab, welches Desinfektionsmittel verwendet wird. Zeiträume von 30 bis 60 Minuten oder länger sind durchaus üblich.

Nachdem Sie die Teile in ein Desinfektionsmittel eingetaucht haben, waschen Sie sie gründlich und trocknen Sie sie unverzüglich. Bewahren Sie die Teile sorgfältig auf, damit sie nicht erneut infiziert werden können.

Wenn Sie eine Desinfektionslösung wie Hibitane mit zugesetzten Farbstoffen verwenden, kann es passieren, dass einige Teile sich mit der Zeit entfärben. Die Verneblungseigenschaften werden dadurch jedoch nicht beeinträchtigt.

[Typische Desinfektionsmittel, die zur Desinfektion der Teile geeignet sind]

• Desinfizierendes Ethanol
- Glutaraldehyd: Sterihyd (0,5%) (und andere vergleichbare Produkte)
• Natriumhypochlorit: Milton (0,1%), Purax (0,1%) (und andere vergleichbare Produkte)
- Beenzalkoniumchlorit: Osvan (0,1%)
• Chlorhexidin: Hibitane (0,5%), Maskin (0,5%)
- Amphoteres Tensid: Tego (0,2%) (und andere vergleichbare Produkte)

Achtung: Diese Produkte eignen sich nicht zur Desinfektion des Luftfilters.

Warnung

Trocknen Sie die gereinigten und desinfizierten Teile unverzüglich und bewahren Sie sie so auf, dass weitere Verunreinigungen vermieden werden.

Andernfalls besteht die Gefahr, dass verschiedene Bakterienarten sich ausbreiten und dass Sie sich infizieren.

Reinigen Sie das Hauptteil nicht mit Wasser; lassen Sie Wasser nicht an die Stromzufuhr geraten.

Andernfalls besteht die Gefahr, dass ein Kurzschluss entsteht oder dass Sie einen elektrischen Schlag bekommen.

Sterilisierung mit Ethylenoxidgas (E.O.G.)

Bitte beachten Sie die Anweisungen zu dem Sterilisiergerät und fragen Sie den Hersteller des Ethylenoxidgas-Sterilisiergerätes.

An einigen Teilen des Zerstäubers aus Gummi oder Kunststoff können sich Reste des Ethylenoxidgases befinden. Fragen Sie nach der Sterilisierung den Hersteller des Sterilisiergerätes und sorgen Sie für eine ausreichende Luftzufuhr, bis ein für den Menschen ungefährliches Niveau erreicht ist.

Das Gerät und die Teile, die mit Ethylenoxidgas sterilisiert werden sollen, müssen sich in einem hinlänglich trockenen Zustand befinden.

Reinigen und trocknen Sie die Teile und führen Sie dann die Sterilisierung mit Ethylenoxidgas durch.

Sterilisation durch Autoklavieren

Bitte beachten Sie die Bedienungsanleitung und die Hinweise auf dem Sterilisiergerät.

[Optionale Teile, die in einem Dampfsterilisator (Autoklav) sterilisiert werden können]

Wenn Einzelteile im Autoklaven sterilisiert werden, stellen Sie sicher, dass diese Teile keinen direkten Kontakt zum Heizelement im Innern des Autoklaven aufweisen.

* Aufgrund der hohen Temperatur des Heizelements könnten diese Teile schmelzen oder verformt werden.

Aufbewahrung des Geräts

Bewahren Sie die Teile in einem absolut trockenen Zustand auf.

Berücksichtigen Sie bei der Aufbewahrung die Möglichkeit einer Infektionsgefahr.

Vermeiden Sie bei der Aufbewahrung direkte Sonneneinwirkung sowie hohe Temperaturen und hohe Luftfeuchtigkeit. Lagern Sie das Gerät nie in einer staubigen Umgebung oder in einem Ort, wo die Gefahr besteht, dass das Gerät mit Wasser besprüht wird oder Vibrationen oder Stößen ausgesetzt ist.

Beseitigung von Störungen

Problem	Lösungsansätze	Abhilfe
Die Betriebsanzeige leuchtet nicht auf.	Ist der Netzstecker sicher in die Steckdose gesteckt worden?	Stecken Sie den Netzstecker ordnungsgemäß in die Steckdose.(siehe Seite 10)
Das Gerät vernebelt nicht.	Leuchtet 1 der Fehleranzeige wegen eines zu niedrigen Wasserstandes in dem Arbeitsbehälter auf?	Füllen Sie Wasser bis zu der vorgegebenen Füllhöhe in dem Arbeitsbehälter nach.(siehe Seite 9)
	Wurde die Arzneimittelschale korrekt in das Hauptteil eingesetzt?	Setzen Sie die Arzneimittelschale korrekt ein.(siehe Seite 10)
	Ist die Ventilatorabdeckung geöffnet?	Schließen Sie die Ventilatorabdeckung richtig.
	Wurde der Ventilator eingesetzt? Setzen Sie den Ventilator richtig ein.
	Befindet sich eine zu große Menge des Arzneimittels in der Arzneimittelschale?	Reduzieren Sie die Menge auf weniger als 150 ml.(siehe Seite 10)
	Ist der Inhalierschlauch geknickt und hat sich Arzneimittel im Schlauch gesammelt?	Befestigen Sie den Inhalierschlauch richtig und entfernen Sie die angesammelte Arzneimittelmenge. (siehe Seite 12)
Die Verneblungsrate ist niedrig.Die Verneblungsleistung ist vermindert.	Befindet sich zuwenig Arzneimittel in der Arzneimittelschale?	Erhöhen Sie die Arzneimittelmenge auf mehr als 5 ml.
	Ist der untere Teil der Arzneimittelschale beschädigt oder verformt?	Ersetzen Sie die Arzneimittelschale durch eine neue.
	Befindet sich eine zu große Menge des Arzneimittels in der Arzneimittelschale?	Vermindern Sie die Menge auf weniger als 150 ml.(siehe Seite 10)
	Ist der Wert, auf den die Verneblungsrate oder die Stärke der Luftströmung gesetzt wurden, zu niedrig?	Drehen Sie den Schalter nach rechts und nehmen Sie die richtige Einstellung vor.(siehe Seite 11)
	Ist die Raumtemperatur und/oder die Wassertemperatur zu niedrig?	Nehmen Sie das Gerät vier Minuten lang ohne Arzneimittel in Betrieb, dann verwenden Sie es wie gewohnt.
	Ist die Arzneimittelschale schmutzig?	Reinigen Sie die Arzneimittelschale mit einem Reinigungsmittel und spülen Sie sie anschließend unter fließendem Wasser ab, bevor Sie sie erneut verwenden.
Die Verneblung ist unregelmäßig.	Befinden sich mehr als 150 ml Arzneimittel in der Arzneimittelschale?	Vermindern Sie die Menge auf weniger als 150 ml (siehe Seite 10)
	Sind die Stärke der Luftstömung und die Verneblungsrate auf den Höchstwert eingestellt, wenn sich 150 ml Arzneimittel in der Arzneimittelschale befinden?	Nehmen Sie eine Anpassung der Verneblungsrate vor. (siehe Seite 11)

Problem Lösungsansatz Abhilfe
	1 Blinken	Die Füllhöhe in dem Arbeitsbehälter hat sich gesenkt.	Füllen Sie Wasser bis zu der vorgegebenen Höhe in dem Arbeitsbehälter nach.
	2 Blinken	Die Abdeckung der Arzneimittelschale ist offen.	Schließen Sie die Abdeckung fest zu.
	3 Blinken	Die Ventilatorabdeckung ist offen.	Schließen Sie die Abdeckung fest zu.
	E1 wird angezeigt.	Der Ventilator in dem Hauptteil ist stehengeblieben.	Wenden Sie sich bitte an einen OMRON-Händler in Ihrer Nähe.

• Sollten die Betriebsstörungen nach Durchführung der angeführten Maßnahmen fortbestehen, wenden Sie sich bitte an das Geschäft, in welchem Sie das Gerät gekauft haben, oder an einen OMRON-Händler in Ihrer Nähe, ohne dass Sie den inneren Mechanismus berühren.

Technische Daten

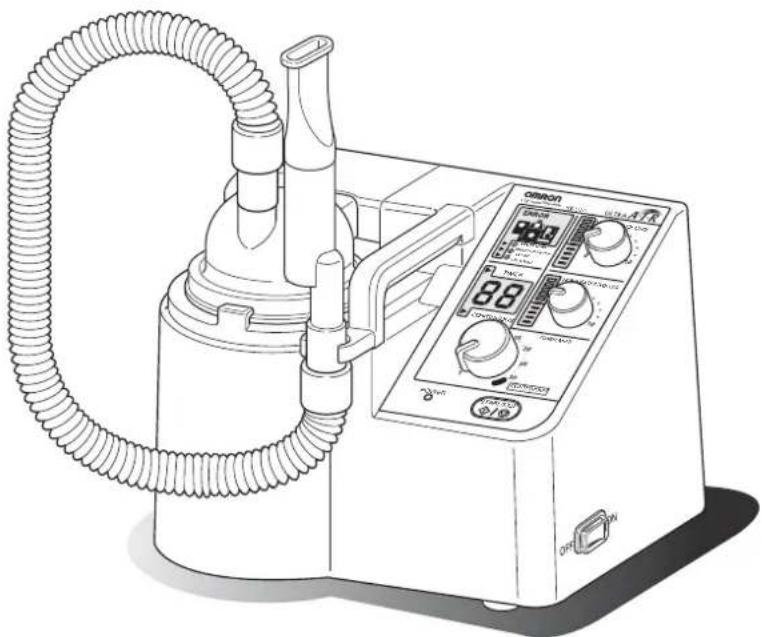

Produktname	:	Omron	Ultraschallvernebler
Modell	:	NE-U17	(NE-U17-E)
Stromversorgung : 230 VAC, 50 Hz
Leistungsaufnahme	:	Ca. 80	VA
Sicherung	:	T2A	L250V
Ultraschallfrequenz : Ca. 1,7 MHz
Teilchengröße	:	*	MMAD 4,4 μm (MMAD = Mittler)
Verneblungsrate : ** Ca. 0 bis 3 ml einstellbar
Lautstärke	: ** Weniger als 45 dB
Luftmenge	: Maximal 17 l/min
Kühlwassermenge	: Ca. 375 ml
Fassungsvermögen des
Medikamentenbechers	: Ca. 150 ml (mind. 5 ml)
Äußere Abmessungen	: Ca. 276 (B) x 243 (H) x 226 (T) mm
Gewicht des Hauptgeräts	: Ca. 4,0 kg
Schutzklasse	: Klasse I
Klasse der Anwendungsteile	: Typ B
Betriebsbedingung	: Dauerbetrieb
Betriebstemperatur/ Luftfeuchtigkeit	: 5 °C bis 40 °C (41 °F bis 104 °F), 30 bis 85 % relative Luftfeuchtigkeit
Temperatur, Luftfeuchtigkeit und Luftdruck bei Aufbewahrung	: -20 °C bis +60 °C (-4 °F bis 140 °F) / 10 % bis 95 % relative Luftfeuchtigkeit / 700 - 1060 hPa
Zubehör im Lieferumfang	: Inhalationsschlauch M (mit Manschette, 70 cm), Mundstückset, 2 Medikamentenbecher, Netzkabel, Gebrauchsanweisung (mit Garantiekarte)

Ergebnis der Messungen der Teilchengröße mit einem Kaskadenimpaktor

* Unabhängig ermittelt durch SolAero Ltd., Kanada, Dr. John Dennis, gemäß EN13544-1:2007+A1:2009.
** Ermittelt durch OMRON HEALTHCARE Co., Ltd.

Hinweise:

• Technische Änderungen ohne Vorankündigung vorbehalten.
• Dieses OMRON-Produkt wird nach dem strengen Qualitätssystem von OMRON HEALTHCARE Co., Ltd., Japan hergestellt.
• Das Gerät arbeitet möglicherweise nicht, wenn die Temperatur- und Spannungsbedingungen von den Angaben in den technischen Daten abweichen.
• Verwenden Sie das Gerät nicht in einer Umgebung, in der es entflammbaren Gasen ausgesetzt ist.
  • Die Verneblungsrate wird mit 0,9%iger Kochsalzlösung bei 23 °C gemessen und kann je nach Medikament und Umgebungsbedingungen abweichen.
• Die Verteilung der Teilchengröße wird mit 2,5%iger NaF-Lösung gemessen und kann je nach Medikament und Umgebungsbedingungen abweichen.
• Die Leistung kann abhängig von den verwendeten Medikamenten, wie zum Beispiel bei Suspensionen oder Medikamenten mit hoher Viskosität, variieren. Für weitere Informationen sollten Sie das Datenblatt des Lieferanten beachten.
• Aktuelle technische Informationen finden Sie auf der Webseite von OMRON HEALTHCARE EUROPE.

- Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EWG (Richtlinie für medizinische Geräte) und der europäischen Norm EN13544-1:2007+A1:2009, Atemtherapiegeräte - Teil 1: Verneblersysteme und deren Bauteile.

Symbole:

C€0197

Typ B

Lesen Sie die Gebrauchs- anweisung sorgfältig durch

Wichtige Informationen zur elektromagnetischen Verträglichkeit (EMV)

Die wachsende Anzahl von elektronischen Geräten wie PCs und Mobiltelefonen kann dazu führen, dass medizinische Geräte beim Einsatz elektromagnetischen Störungen von anderen Geräten ausgesetzt sind. Elektromagnetische Störungen können zu einer Fehlfunktion des medizinischen Geräts führen und eine potentiell unsichere Situation erzeugen.

Ebenso sollten medizinische Geräte keine anderen Geräte stören.

Die Norm EN60601-1-2:2007 wurde eingeführt, um die Anforderungen für EMV (elektromagnetische Verträglichkeit) mit dem Ziel zu regeln, unsichere Produktsituationen zu vermeiden. Diese Norm definiert die Stufen der Immunität gegenüber elektromagnetischen Störungen und die maximalen elektromagnetischen Emissionswerte für medizinische Geräte.

Dieses von OMRON HEALTHCARE hergestellte medizinische Gerät erfüllt die Norm EN60601-1-2:2007 sowohl in Bezug auf die Immunität als auch in Bezug auf Emissionen.

Trotzdem sollten besondere Vorsichtsmaßnahmen beachtet werden:

- Verwenden Sie in der Nähe des medizinischen Geräts keine Mobiltelefone und sonstige Geräte, die starke elektrische oder elektromagnetische Felder erzeugen. Dies könnte zu einer Fehlfunktion des medizinischen Geräts führen und eine potentiell unsichere Situation erzeugen. Es wird ein Mindestabstand von 7 m empfohlen. Überprüfen Sie im Falle eines kürzeren Abstands ob das Gerät ordnungsgemäß funktioniert.

Entsprechend Norm EN60601-1-2:2007 kann bei OMRON HEALTHCARE EUROPE (Adresse in der Gebrauchsanweisung) eine weitere Dokumentation angefordert werden.

Eine Dokumentation steht auch unter www.omron-healthcare.com zur Verfügung.

Korrekte Entsorgung dieses Produkts (Elektromüll)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags kontrollieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Optionales medizinisches Zubehör

(im Rahmen der Richtlinie 93/42/EWG über Medizinprodukte)

Arzneimittelschale(4997211-8)dient der Übertragung derUltraschallschwingungen(Bei Beschädigungen oderVerformungen besteht die Gefahr,dass die Verneblung nicht funktioniert.Gehen Sie bitte mit diesem Teilsorgfältig um.)Material: PPPackungsgröße: 5 Schalen	Bakterienfilter(4997213-4)für Inhalationen, z. B. fürTrachealspülungenMaterial: Filter: PP; Verbindungsstück:PMPPackungsgröße: 1 Filter + 1 adapter	Luftfilterset(4997214-2)schützt das Gerät vor Staubpartikelnin der LuftMaterial: Gehäuse: PP; Filter: PSPackungsgröße: 1 Set	Luftfilter(4997215-0)verwendetMaterial: PSPackungsgröße: 5 Filter
Verneblerset(4997216-9)für normale VerneblungsanwendungenMaterial: Arzneimittelschale: PP;Halterung der Arzneimittelschale: ABS;Abdeckung der Arzneimittelschale:PMP; Dichtungsring: SilikonPackungsgröße: 1 Set	Langzeitverneblerset(4997217-7)für Dauerverneblung; in Kombinationmit dem Arzneimittelzufuhrset zu verwenden (4997206-1)Material: Abdeckung: PMP; Kappe:SilikonPackungsgröße: 1 Set(20/22mm, ISO kompatibel)	Mundstückset(4997212-6)wird bei Inhalationen mit dem Mund gehaltenMaterial: EVAPackungsgröße: 5 Sets	Inhaliermaskenset (L)(4997205-3)mit einem Gummiband befestigt;ermöglich die gleichzeitige Inhalationdurch Mund und NaseMaterial: SEBSPackungsgröße: 3 Sets
Inhaliermaskenset (S)(4997207-0)wird mit einem Gummiband befestigt;nur für Inhalationen durch den MundGröße für Kinder geeignetMaterial: SEBSPackungsgröße: 3 Sets	Inhalierschlauch S (30 cm) mit einer Manschette mit einem Durchmesser von 20 mm(4997208-8)Verbindungsstück (Manschette)abnehmbarSie befestigen das Verbindungsstück an den Schlauch durch Drehen im Uhrzeigersinn. Kürzen Sie den Inhalierschlauch auf die passende Länge.Material: SEBSPackungsgröße: 1 Schlauch	Inhalierschlauch M (70 cm)mit Manschette mit einem Durchmesser von 20 mm(4997209-6)Verbindungsstück (Manschette)abnehmbarSie befestigen das Verbindungsstück an den Schlauch durch Drehen im Uhrzeigersinn. Kürzen Sie den Inhalierschlauch auf die passende Länge.Material: SEBSPackungsgröße: 1 Schlauch	Inhalierschlauch L (150 cm)mit Manschette mit einem Durchmesser von 20 mm(4997210-0)Verbindungsstück (Manschette)abnehmbarSie befestigen das Verbindungsstück an den Schlauch durch Drehen im Uhrzeigersinn. Kürzen Sie den Inhalierschlauch auf die passende Länge.Material: SEBSPackungsgröße: 1 Schlauch
Adapter(4997218-5)Zum Anschliessen von Teilen mit 22cm Durchmesser(Z. B. Bakterienfilter)Material: PMP[YSW3]	Arzneimittelzufuhrset(4997206-1)sorgt für eine regelmäßige Zufuhr des Arzneimittels, damit das Arzneimittel in der Arzneimittelschale stets auf einer bestimmten Füllhöhe verbleibtAnwendungsbereich:Langzeitbefeuchtungen oderLangzeitinhalationenMaterial: PPPackungsgröße: 1 Set[IMAGE]	Dichtungsring, 5 Sets(4997285-1)Material: Silikon	Materialangabe durch AbkürzungenABS :Acrylnitryl-Butadin-Styrol-HarzEVA :Ethylene-Vinyl-AcetatPMP :PolymethylpentenPP :PolypropylenPS :PolystyrolSEBS :Styrol-Elastomer

Hersteller OMRON	HEALTHCARE Co., Ltd.53, Kunotsubo, Terado-cho, Muko, KYOTO, 617-0002 JAPAN
EU-Repräsentant	OMRON HEALTHCARE EUROPE B.V.Scorpius 33, 2132 LR Hoofddorp, NIEDERLANDEwww.omron-healthcare.com
Produktionsstätte	OMRON HEALTHCARE Co., Ltd.Matsusaka Factory1855-370, Kubo-cho, Matsusaka-shi,Mie, 515-8503 Japan
Niederlassungen	OMRON HEALTHCARE UK LTD.Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, UKwww.omron-healthcare.co.uk
	OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbHGottlieb-Daimler-Strasse 10, 68165 Mannheim, DEUTSCHLANDwww.omron-healthcare.de
	OMRON SANTÉ FRANCE SAS14, rue de Lisbonne, 93561 Rosny-sous-Bois Cedex, FRANKREICHwww.omron-healthcare.fr
