ZI-HS8PT - Holzspalter Zipper - Kostenlose Bedienungsanleitung

Produkttyp	Holzspalter
Marke	Zipper
Modell	ZI-HS8PT
Spaltkraft	8 Tonnen
Motorleistung	2200 W (3 PS)
Stromversorgung	Elektrisch, 230 V / 50 Hz
Max. Stammlänge	520 mm
Max. Stammdurchmesser	250 mm
Zykluszeit	8 - 10 Sekunden
Hydraulikölkapazität	3,5 L
Abmessungen (L x B x H)	1200 x 500 x 800 mm
Gewicht	95 kg
Sicherheitsmerkmale	Zweihandbedienung, Sicherheitssperre, Not-Aus
Wartung	Hydraulikölstand prüfen, Luftfilter reinigen, bewegliche Teile schmieren
Mitgeliefertes Zubehör	Stammrampe, Radsatz
Zertifizierung	CE

Häufig gestellte Fragen - ZI-HS8PT Zipper

Welches Hydrauliköl verwendet der Zipper ZI-HS8PT Holzspalter?

Der ZI-HS8PT verwendet Hydrauliköl ISO VG 32 oder 46. Verwenden Sie ein hochwertiges Hydrauliköl für optimale Leistung.

Wie wechsle ich das Hydrauliköl?

Lassen Sie das alte Öl über die Ablassschraube ab, ersetzen Sie den Filter und füllen Sie frisches Hydrauliköl bis zum richtigen Stand nach. Beachten Sie die spezifischen Schritte im Handbuch.

Was sind die maximalen Stammabmessungen?

Die maximale Stammlänge beträgt 520 mm und der maximale Durchmesser 250 mm. Größere Stämme können zu Verstopfungen oder Schäden führen.

Kann ich den Holzspalter bei Nässe verwenden?

Es wird nicht empfohlen. Verwenden Sie den Spalter bei trockenen Bedingungen, um Stromschläge und Rost zu vermeiden. Bewahren Sie die Maschine bei Nichtgebrauch stets unter einem Dach auf.

Wie sollte ich den Holzspalter lagern?

Lagern Sie ihn an einem trockenen, überdachten Ort. Lassen Sie das Hydrauliköl ab, wenn Sie ihn längere Zeit lagern. Schützen Sie Motor und elektrische Komponenten vor Feuchtigkeit.

Wie lange ist die Garantiezeit für den Zipper ZI-HS8PT?

In der Regel bietet Zipper eine 2-jährige Garantie. Erkundigen Sie sich bei Ihrem Händler nach den genauen Bedingungen.

Wie ersetze ich die Hydraulikpumpe?

Strom abschalten, Öl ablassen, Pumpenmontagebolzen entfernen, Schläuche abklemmen, neue Pumpe einbauen und Öl nachfüllen. Fachgerechter Service wird empfohlen.

Warum bewegt sich der Holzspalter nicht?

Überprüfen Sie die Stromversorgung, den Hydraulikölstand und den Motorschutzschalter. Niedriger Ölstand oder Luft im System können die Bewegung verhindern. Schlagen Sie im Abschnitt zur Fehlerbehebung nach.

Ist der ZI-HS8PT zum Spalten von Hartholz geeignet?

Ja, mit einer Spaltkraft von 8 Tonnen kann es die meisten Harthölzer wie Eiche und Ahorn bewältigen. Bei stark astigen Stämmen reduzieren Sie die Vorschubgeschwindigkeit.

Wie stelle ich den Keil am Holzspalter ein?

Der Keil ist fest und nicht einstellbar. Stellen Sie sicher, dass der Stamm für gerades Spalten zentriert ist. Beschädigte Keile sollten ersetzt werden.

BEDIENUNGSANLEITUNG ZI-HS8PT Zipper

Original Betriebsanleitung

Holzspalter

Operation Manual

Log splitter

Bedienungsanleitung und Sicherheitshinweise vor Erstinbetriebnahme lesen und beachten!

4.3 Technische Daten 10

5 SI CHERHEIT 11

5.1 Bestimmungsgemäße Verwendung 11

5.2 Sicherheitshinweise 11

5.3 Restrisiken 13

5.1 Besondere Risiken und Gefahren beim Arbeiten mit Holzspaltern 13

6 MONTAGE 14

6.1.1 Lieferumfang....14

6.1 Zusammenbau 15

6.1.1 Montage der Bedienhebelführung ZI-HS8PT 15

6.1.2 Montage der Bedienhebelführung ZI-HS10T / ZI-HS12T 15

6.1.3 Räder montieren ZI HS10T / 12T 16

6.1.4 Hydraulik....16

6.1.5 Der Arbeitsplatz....17

6.1.6 Transport des Holzspalters zum Arbeitsbereich 17

6.1.7 Überprüfung vor der Erstinbetriebnahme ....17

7 BETRI EB 18

7.1 Betriebshinweise 18

7.1 Bedienung 18

7.1.1 Hubhöhenverstellung Spaltkeil ZI-HS8PT / ZI-HS10T / ZI-HS12T .....19

8 PFLEGE UND WARTUNG 20

8.1 Instandhaltung- und Wartungstätigkeiten 20

8.2 Hydrauliköl wechseln 20

8.3 Lagerung 21

8.4 Entsorgung 21

9 FEHLERBEHEBUNG 21

10 PREFACE 22

11 TECHNIC 23

11.1 Main Components ZI-HS8PT.... 23

11.1.1 Controls 23

11.2 Main Components ZI-HS10T / ZI-HS12T 24

11.2.1 Controls 24

18.1 Ersatzteilbestellung 38
18.2 Spare parts order.... 38

19 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 41

20 GEWÄHRLEISTUNG 42

21 WARRANTY GUIDELINES 43

2 SI CHERHEI TSZEI CHEN / SAFETY SIGNS

SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

SAFETY SIGNS DEFINITION OF SYMBOLS

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE Vermeiden Sie Verletzungen durch den bewegenden Spaltkeil.

DE Halten Sie die Hände stets von beweglichen Teilen fern.

DE Entfernen Sie festsitzendes Spaltgut nicht mit den Händen.

Geeignete Schutzausrüstung (Sicherheitsschuhe mit Stahlkappen, Schutzhandschuhe, Schutzbrille, Gehörschutz) tragen! Kein abstehende Kleidung, offene lange Haare, Schmuck tragen! Gefahr, dass diese durch Drehteller erfaßt werden!

Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten!

Entfernen Sie das Gerät vom Stromnetz, bevor Sie es reinigen, inspizieren, warten oder reparieren, oder wenn es beschädigt oder das Stromkabel verheddert ist.

CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.

Sehr geehrter Kunde!

Wir gratulieren Ihnen zum Erwerb der ZIPPER Holzspalter ZI-HS8PT, ZI-H10T und ZI-HS12T. Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der ZIPPER Holzspalter.

Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.

Urheberrecht

© 2014

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Linz.

Kundendienstadressen

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

4 TECHNIK

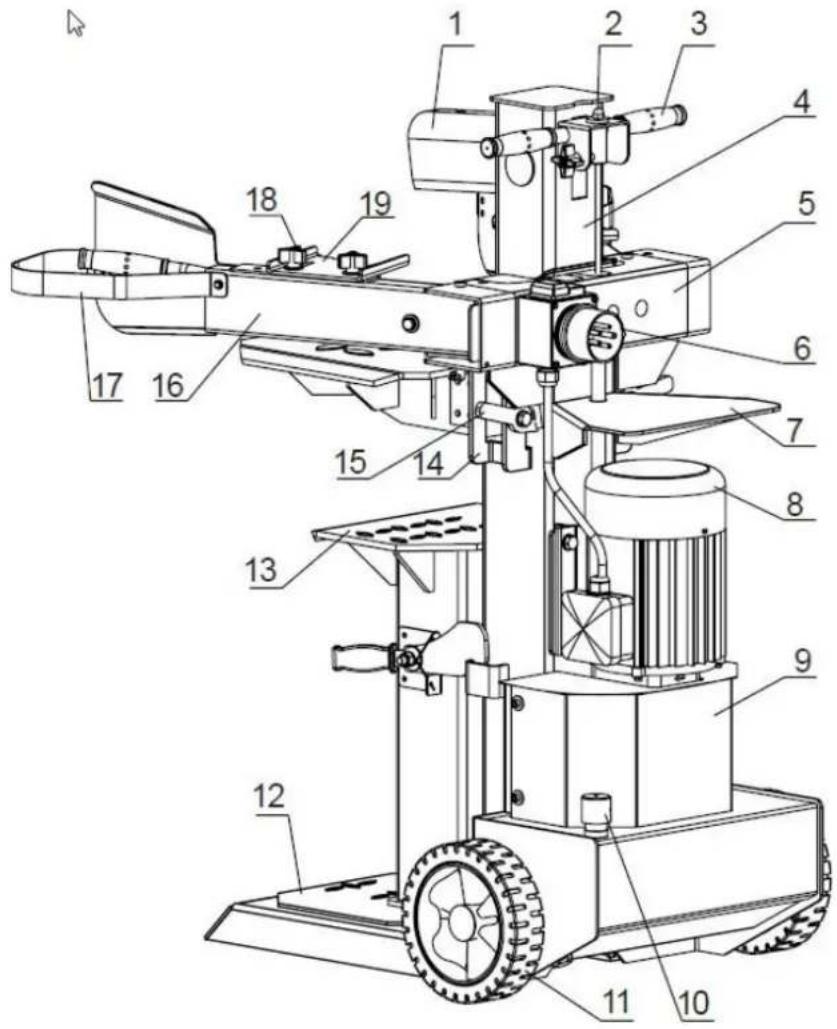

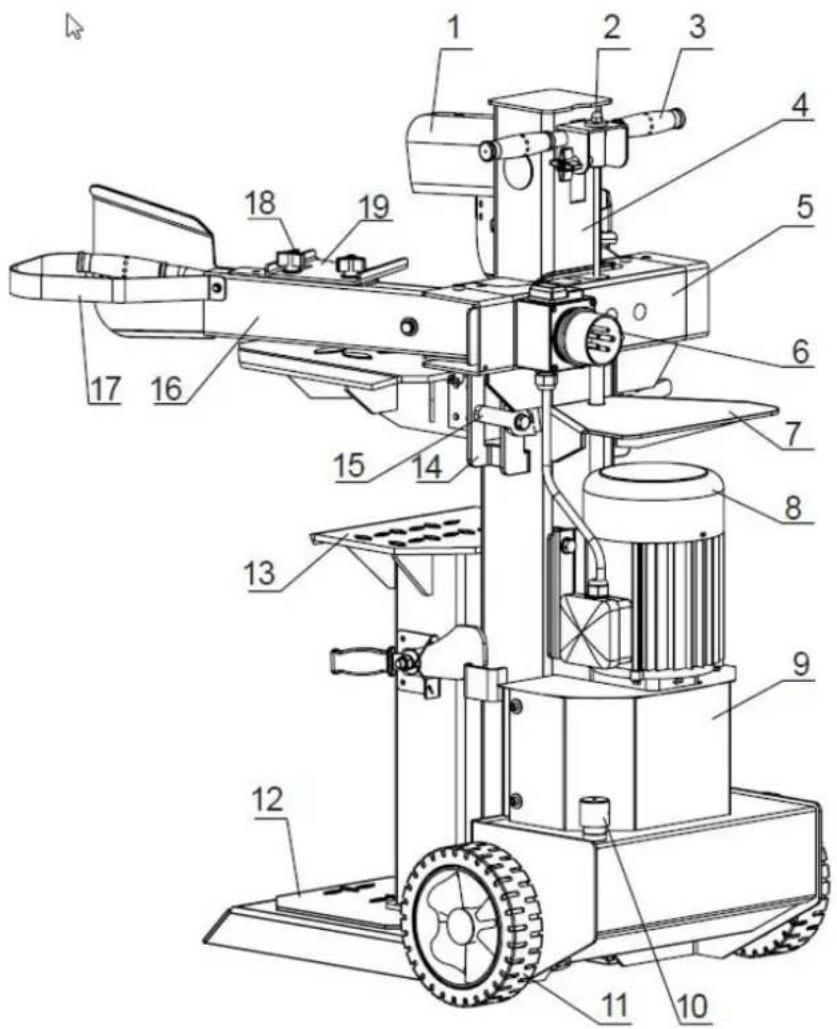

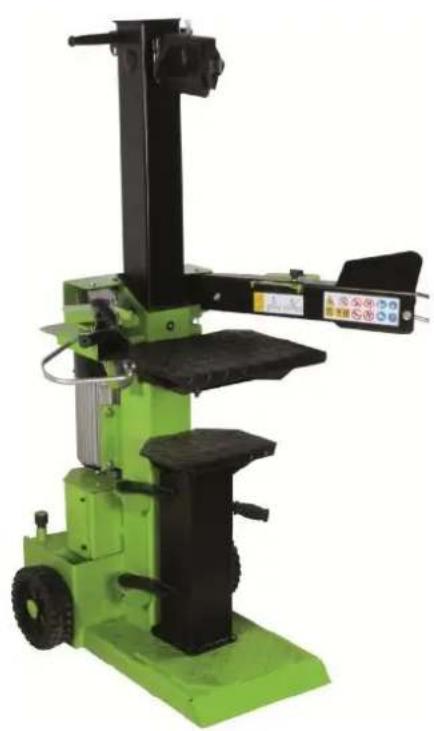

4.1 Komponenten ZI-HS8PT

1	Spaltkeil	11	Rad
2	Einstellstange für Hubhöhe	12	Grundplatte
3	Transportgriff	13	Auflagetisch mit schwenkbarem Sockel
4	Spaltkeilkolben	14	Halterung für optionalen Auflagetisch
5	Steuerung Verbindungsanschluss	15	Verriegelungsbolzen
6	Elektroanschluss	16	Bedienarm
7	Motorschutzplatte	17	Schutzbügel
8	Motor	18	Einstellbare Spaltgutklemme
9	Motorunterbauverkleidung	19	Knopfschraube Spaltgutklemme
10	Öleinfüllung mit Entlüftung

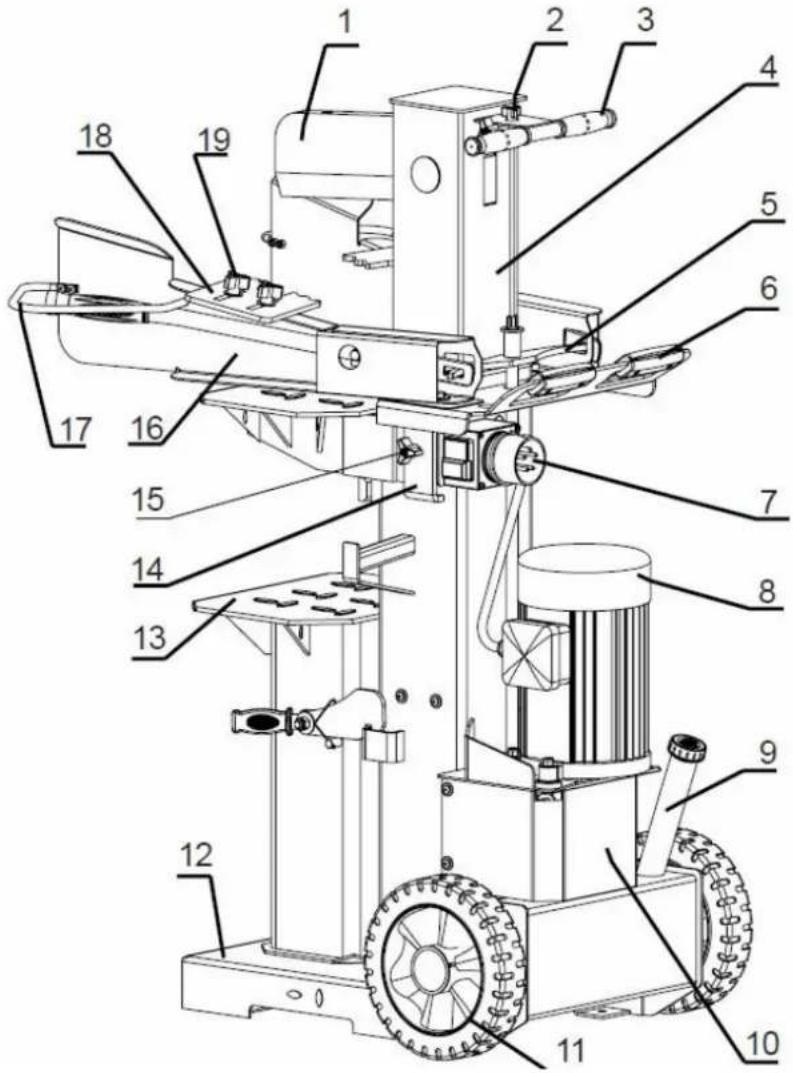

4.2 Komponenten ZI-HS10T / ZI-HS12T

1	Spaltkeil	11	Rad
2	Einstellstange für Hubhöhe	12	Grundplatte
3	Transportgriff	13	Auflagetisch mit schwenkbarem Sockel
4	Spaltkeilkolben	14	Halterung für optionalen Auflagetisch
5	Fixierknopf der Einstellstange	15	Verriegelungsbolzen
6	Transportgriff	16	Bedienarm
7	Elektroanschluss	17	Schutzbügel
8	Motor	18	Einstellbare Spaltgutklemme
9	Öleinfüllung mit Entlüftung	19	Knopfschraube Spaltgutklemme
10	Motorunterbauverkleidung

4.3 Technische Daten

	ZI-HS8PT	ZI-HS10T	ZI-HS12T
Betriebsspannung	400V/50Hz	400V/50Hz	400V/50Hz
Motorleistung	3.5 kW	3.5 kW	3.5 kW
max. Belastung/ Spannkraft	8 Tonnen	10 Tonnen	12 Tonnen
max. Spalthub	48 cm	53 cm
Spaltgutdurchmesser min./max.	12 – 32 cm	12 – 40 cm
Spaltgutlängen	55 / 85 / 125 cm	63 / 89 / 135 cm
Hydraulikölvolumen	6 Liter	6,5 Liter
Hydraulik Druck	20,4 MPa	19.5 MPa	23.4 MPa
Vorlaufgeschwindigkeit	5,4cm/sec.	4,3 cm/sec
Rücklaufgeschwindigkeit	19,2cm/sec	22 cm/sec
Gewicht netto	148kg	165 kg	175 kg
Schall-Druckpegel L_PA	75dB(A)	83.8dB(A)
Schall-Leistungspegel L_WA	86dB(A)	92.6dB(A)

BETRI EBSBEDINGUNGEN

Diese Brennholzspalter sind für einen Betrieb bei Umgebungstemperaturen zwischen +5°C und 40°C vorgesehen. Die Luftfeuchtigkeit sollte nicht mehr als 50% bei 40°C betragen.

ELEKTRISCHE ANFORDERUNGEN

Mit dem 3-Phasen 400 Volt / 50Hz Motor sollten die Brennholzspalter an ein Standardstromnetz von 400V+ 10% / 50Hz+ 1% Hz angeschlossen werden. Die elektrische Versorgung muss mit Schutzeinrichtungen gegen Unterspannung, Überspannung, Überstrom und mit einer Fehlerstrom-Schutzeinrichtung mit einem max. Reststrom von 0,03 A ausgerüstet sein.

Netzanschlusskabel und Verlängerungskabel müssen 5 Adern = 3P + N + PE (3/N/PE) haben. Der Netzanschluss muss mit max. 16 A abgesichert sein. Stromanschlusskabel aus Gummi müssen EN60245 entsprechen und mit dem Symbol 'H 07 RN' markiert sein. Die Kennzeichnung der Kabel ist gesetzlich vorgeschrieben.

5 SICHERHEIT

5.1 Bestimmungsgemäße Verwendung

Die ZIPPER Holzspalter ZI-HS8PT / ZI-HS10T / ZI-HS12T sind ausschließlich für nachfolgend genannte Tätigkeiten unter Einhaltung der in dieser Bedienungsanleitung beschriebenen Sicherheits-Bedienungs- und Wartungshinweisen sowie Beschränkungen zugelassen:

• Spalten von Brennholzscheiten unter Beachtung der in den technischen Daten angegebenen Beschränkungen zu Brennholz-Durchmesser ∅ und -Höhe.
• Bedienung ausschließlich durch eine Person.
• Ausschließlich in der Art und Weise, wie im Abschnitt Betrieb vorgeschrieben
• Der Betrieb ist nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf.
• Betrieb bei hohen Temperaturen und zugleich hoher Luftfeuchtigkeit ist zu vermeiden.
• Der Betrieb der Maschine ist nur bis zu 2000m über dem Meeresspiegel gestattet.
• Der Arbeitsbetrieb des Holzspalters ist nur bei entsprechender Hydrauliköltemperatur gestattet. Lesen Sie hierzu den Abschnitt 6.1.7 Überprüfung vor der Erstinbetriebnahme.

Die nicht bestimmungsgemäße Verwendung bzw. die Nichteinhaltung der in dieser Anleitung dargelegten Bestimmungen und Hinweise hat das Erlöschen sämtlicher Schadenersatzansprüche gegenüber der ZIPPER GmbH zur Folge.

Eigenmächtige Veränderungen und Manipulationen an der Maschine führen ebenfalls zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.

5.2 Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Sicherheitshinweise sind zu beachten und regelmäßig auf Vollständigkeit zu kontrollieren!
• Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

ACHTUNG

Eigenmächtige Veränderungen und Manipulationen an der Maschine führen zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.

Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der Dämmerung sollten Sie nicht mehr arbeiten.

Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten mit der Maschine verboten!

Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden. Dritte Personen, insbesondere Kinder, und nicht eingeschulte Personen sind von der Arbeitsumgebung fern zu halten!

Versichern Sie sich stets, dass die Maschine einen sicheren, stabilen Stand hat! Lassen Sie besondere Vorsicht walten bei nassen und bei unebenen Arbeitsflächen! Sorgen Sie für eine aufgeräumte Arbeitsumgebung, um Stolpern über Brennholzgut zu vermeiden.

Rutschen/ Stolpern/ Fallen ist eine Hauptursache für schwere oder tödliche Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf. Schwere Verletzungen durch Kippen der Maschine sind möglich!

Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis der Motor still steht!

Achtung! Bitte lesen und befolgen Sie die Sicherheitshinweise sorgfältig.

• Lassen Sie den Holzspalter niemals unbeaufsichtigt, während er eingeschaltet ist.
• Schalten Sie den Holzspalter aus, bevor Sie diese verlassen. Verfahren Sie ebenso im Falle eines Stromausfalls.
• Halten Sie Kinder und Haustiere fern. Achten Sie beim Gebrauch der Holzspalter auf einen ausreichenden Sicherheitsabstand zu etwaigen Personen.
• Lassen Sie keine Kinder das Gerät bedienen und auch keine Person, die diese Anleitung nicht gelesen hat oder die mit dem Holzspalter nicht vertraut ist.
• Der Benutzer ist während der Arbeit mit dem Holzspalter für Dritte verantwortlich.
• Verwenden Sie den Holzspalter nur für den vorgesehenen Zweck. Seien Sie vorsichtig, wenn Sie den Holzspalter reinigen oder Wartungsarbeiten vornehmen.
• Es ist verboten, irgendwelche elektrischen und mechanischen Sicherheitseinrichtungen an anderer Stelle anzubringen oder zu verändern.
• Ersetzen Sie zu Ihrer eigenen Sicherheit alle abgenutzten oder beschädigten Teile.
• Verwenden Sie nur Originalersatzteile. Teile, die nicht vom Hersteller gefertigt wurden, können schlecht sitzen und möglicherweise Verletzungen verursachen.
• Bewahren Sie ihn an einem trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.
• Verwenden Sie nur dreiadrige Schuko-Verlängerungskabel.
• Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, und prüfen Sie vor Gebrauch, ob diese sich in gutem Zustand befinden.
• Schützen Sie die Kabel vor jeglicher Beschädigung durch übermäßige mechanische Beanspruchung, scharfe Kanten, Kontakt mit beweglichen Teilen und ätzenden Flüssigkeiten usw.
• Achtung! Verwenden Sie kein Verlängerungskabel, das Anzeichen von Beschädigung aufweist. Schließen Sie ein komplett neues Kabel an und nehmen Sie keinerlei dauerhafte oder provisorische Reparaturen vor. Lassen Sie das Kabel von einem qualifizierten Fachmann austauschen.
• Bevor Sie den Stecker in die Netzsteckdose einstecken, vergewissern Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild des Häckslers übereinstimmt.
• Schalten Sie den Holzspalter immer aus, bevor Sie irgendeine Steckverbindung oder ein Verlängerungskabel trennen.

5.3 Restrisiken

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Gefahr durch Lärm: Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
• Gefahr durch die Arbeitsumgebung: schwere Quetschgefahr für die Hände bzw. Finger.
• Elektrischer Schlag: bei angeschlossener Maschine kann es bei Berührung von leitenden Maschinenteilen zu einem elektrischen Schlag kommen.

5.1 Besondere Risiken und Gefahren beim Arbeiten mit Holzspaltern

Quetschungen, Schnittwunden

Greifen Sie mit Ihren Händen NIE in den Arbeitsraum. Verwenden Sie ihre Hände nur um die Hebel zu bedienen! Hände von bewegenden Teilen, insbesondere vom Spaltkeil, während dem Betrieb fernhalten. Halten Sie Ihre Hände auch von Spalten, verursacht durch den Spaltkeil, fern. Beim Reversiermodus können sich diese wieder schließen und ihre Finger quetschen.

Es ist VERBOTEN, mehr als ein Spaltgut pro Arbeitsschritt zu bearbeiten!

Minimieren Sie die Gefahr von Quetschungen ihres Fußes durch das Tragen von Arbeitsschuhen mit Stahlkappen.

Stellen Sie sicher, dass die Maschine und der Bediener beim Aufstellen auf ebenem Gelände beide stabil sind und die Maschine während des Betriebs nicht umkippt, abrutscht oder fällt.

Verletzung durch herumfliegende Holzsplitter

Im Zuge des Spaltvorgangs splittert das Holz. Dabei können herumfliegende Holzsplitter Ihre Augen verletzen. Tragen Sie daher STETS eine bruchresistente Schutzbrille!

Vorbereitung und Bearbeitung des Spaltgutes

Äste müssen bündig vom Baumstamm abgeschnitten werden. Spalten Sie NIEMALS Spaltgut, in dem sich Drähte Nägel oder ähnliche Fremdstoffe befinden. Achten Sie darauf, dass immer beide Enden, v.a. aber die Auflageseite des Spaltguts sauber und gerade geschnitten sind. Nur dies gewährleistet, dass der Holzstamm nicht aus seiner vertikalen Position rutscht.

Feuer- und Explosionsgefahren

NIEMALS Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist. Kein Feuer / keine offene Flamme / kein Rauchen beim Nachfüllen von Öl! Der Betrieb des Holzspalters in der Nähe einer Feuer- bzw. Hitzequelle ist verboten! Stellen Sie sicher, dass die Entlüftungsschraube beim Transport stets gut verschlossen sind.

Gefährdungen durch Lärm

Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.

Durch Einhaltung aller Sicherheitsvorschriften können diese Restgefahren auf ein Minimum reduziert werden!

6 MONTAGE

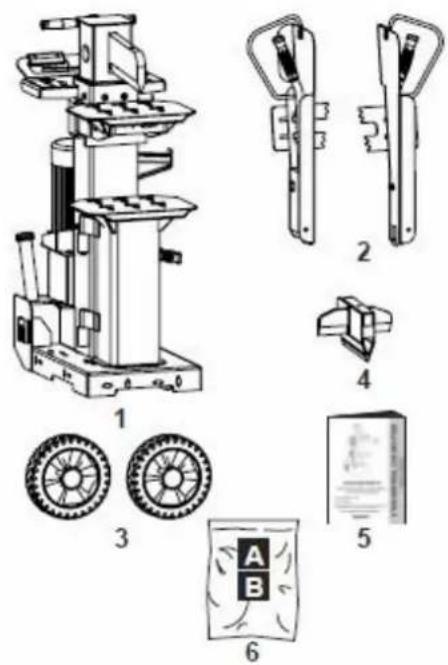

6.1.1 Lieferumfang

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Liefer-schein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

1. Holzspalter
2. Bedienhebel mit Hand-Schutzverkleidung
3. Räder
4. Spaltkreuz (nicht bei ZI-HS8PT)
5. Betriebsanleitung
6. Kleinteile A, B

Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist nicht erlaubt, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen!

Zubehör:

Verwenden Sie nur von Ihrem Fachhändler oder ZIPPER empfohlenes Zubehör!

Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.

6.1 Zusammenbau

Sämtliche Teile auspacken, den Holzspalter auf Staub und Schmutzpartikel überprüfen, bei Bedarf reinigen.

HINWEIS

Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen!

Daher gilt:

Bei der Reinigung nur milde Reinigungsmittel verwenden

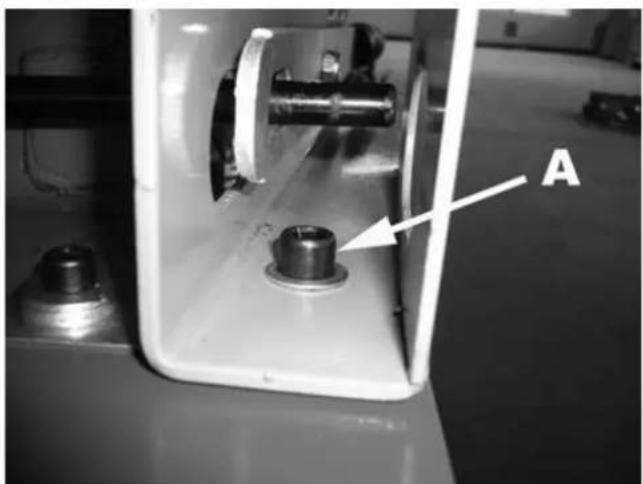

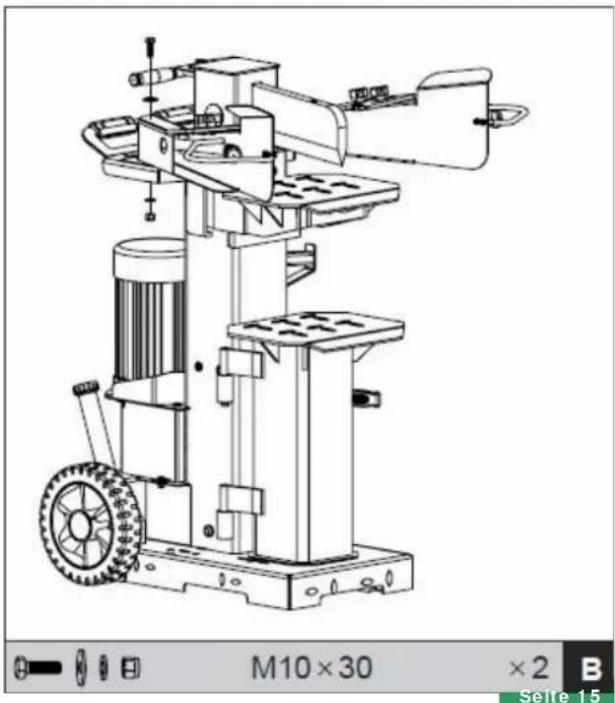

6.1.1 Montage der Bedienhebelführung ZI-HS8PT

Für folgende Montagen ist eine 2. Person als Hilfe erforderlich

• Setzen Sie die linke Bedienhebelführung von einer 2.Person auf die Gelenkhalterung.
• Schieben Sie die Schraube mit Unterlegscheibe (A) durch die Bohrung der Bedienhebelführung auf die Halterung.
• Darunter legen Sie die Unterlegscheibe und die Mutter M10 auf die Schraube.
• Die Schraube mit Mutter festdrehen, so dass die Bedienhebelführung noch zu bewegen ist.

Wiederholen Sie diesen Vorgang für die rechte Bedienhebelführung

6.1.2 Montage der Bedienhebelführung ZI-HS10T / ZI-HS12T

• Die große Unterlegscheibe auf die Schraube M10x30 auflegen.
• Setzen Sie die linke Bedienhebelführung von einer 2.Person auf die Gelenkhalterung.
• Schieben Sie die Schraube mit Unterlegscheibe durch die Bohrung der Bedienhebelführung auf die Halterung.
• Darunter legen Sie die Unterlegscheibe und die Mutter M10 auf die Schraube.
• Die Schraube mit Mutter festdrehen, so dass der Bedienhebel noch zu bewegen ist.

Wiederholen Sie diesen Vorgang für die rechte Bedienhebelführung

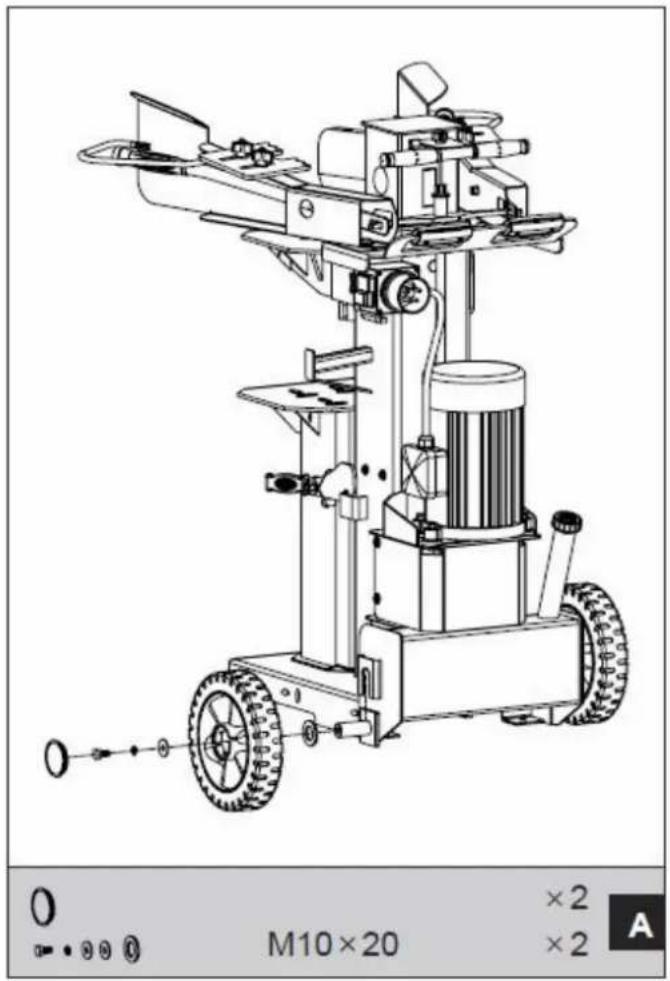

6.1.3 Räder montieren ZI HS10T / 12T

• Stecken Sie auf die Schraube M10x20 den Schrauben-Sicherungsring, Unterlegscheibe und setzen das Rad auf.
• Legen Sie danach noch die kleine und dann noch die große Unterlegscheibe auf.
• Lassen Sie die Maschine von einer 2. Person leicht kippen.
• Setzen Sie das vormontierte Rad auf den Grundrahmen auf und ziehen es mit einem Schraubenschlüssel -17- so fest, dass es sich noch drehen lässt.

Der Holzspalter ist mit einem Hydrauliköltank in der Grundplatte versehen und ist werksmäßig mit Öl gefüllt.

VORSICHT: Bei nicht aufrechtem Transport des Holzspalters kann Öl durch die Entlüftungs-schraube entweichen.

Bei niedrigen Umgebungstemperaturen nimmt das Hydrauliköl eine dickflüssige Konsistenz an.

DAHER: Vor allem bei niedrigen Umgebungstemperaturen ist eine Mindestleerlaufzeit von

3 Minuten vor JEDER Inbetriebnahme unbedingt einzuhalten! Belasten Sie in dieser Zeit den Holzspalter nicht! Heben und Senken Sie

nun die Spalteinheit ca. 10 mal ohne Belastung um das Hydrauliköl zu erwärmen.

Nichtbeachtung dieser Richtlinie kann zu Schäden im hydraulischen System führen und Gewährleistung wird ausgeschlossen.

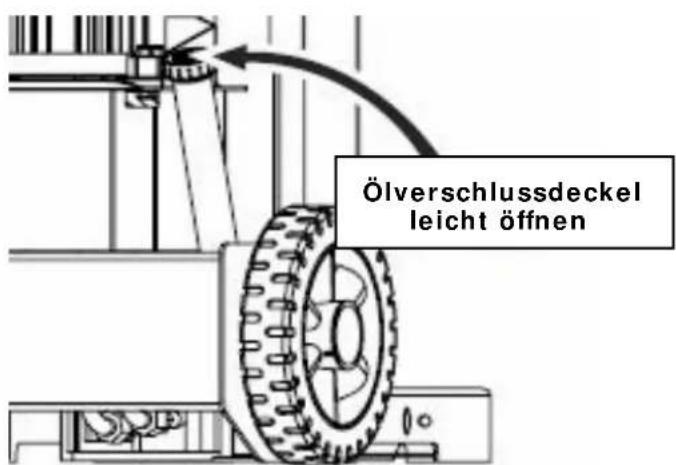

ACHTUNG: Ölverschlussdeckel während dem Bertrieb gegen Unterdruck leicht öffnen!

ACHTUNG!

Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt so die Lebensdauer Ihrer Maschine.

Gewährleistungsansprüche sind bei mangelhaft durchgeführten Instandhaltungs- und Wartungstätigkeiten ausgeschlossen!

6.1.5 Der Arbeitsplatz

Wählen Sie einen passenden Platz für die Maschine.

Beachten Sie dabei die Sicherheitsanforderungen aus Kapitel 5

Vergewissern Sie sich, dass der Boden die Last der Maschine tragen kann. Die Maschine muss an allen Stützpunkten gleichzeitig nivelliert werden.

Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Vor und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken gesorgt werden.

6.1.6 Transport des Holzspalters zum Arbeitsbereich

Der Holzspalter ist mit zwei Rädern zur leichteren Befördern ausgestattet. Um den Holzspalter zu bewegen nehmen sie den Transportgriff (2 od. 3) in die Hand und kippen den Spalter vorsichtig zurück. Achten sie darauf, dass die Entlüftungsschraube geschlossen ist.

Wenn Sie einen Kran zur Beförderung des Holzspalters benützen, befestigen Sie ein geeignetes Hebeband am Gehäuse und heben Sie die Maschine vorsichtig an. Niemals den Kranhaken am Griff einhängen.

6.1.7 Überprüfung vor der Erstinbetriebnahme

• Überprüfung der Festigkeit aller Schraubverbindungen
• Überprüfung der Maschine auf verdeckte Schäden, z.B. durch Transport
• Überprüfung des elektrischen Anschlusses
• Versichern Sie sich, das der Stromkreislauf geschützt ist
• Versichern Sie sich, das die Leistung, Spannung und Frequenz des Motors von Ihrer Netzversorgung unterstützt wird.
• Es muss eine Erdung vorhanden sein!
• Elektrische Arbeiten nur durch ausgebildeten Fachmann durchführen lassen!
• Versichern Sie sich, dass Ihr Verlängerungskabel den Motor Ihres Holzspalters nicht überlastet!
• Verlängerungskabel darf nicht länger als 10m sein und sein Querschnitt darf 2,5mm ^2 nicht unterschreiten. Nur gut isolierte, für Tätigkeit im Freien geeignete Verlängerungskabel verwenden.
• Suchen Sie sich den Arbeitsplatz unter anbetracht der Sicherheitsvorschriften aus. Lagern Sie die zu spaltenden Holzstämme in Griffweite. Die gespaltenen Holzscheite aus dem Arbeitsbereich schaffen.
• Sortieren Sie vor dem Bearbeiten die Holzstämme aus, die die maximale Länge überschreiten (Entnehmen Sie diese bitte aus den Technischen Daten). Wenn sie Spaltgut mit sehr dickem Durchmesser spalten wollen, empfiehlt es sich die maximalen Längen nicht zu überschreiten. Es gibt drei verschiedene Spaltguteinstellungen. Wählen Sie immer die geeignete Höhe für die

jeweilige Scheitlänge. Sichern Sie den Tisch in der gewünschten Position immer mit der Verriegelungseinrichtung.

• Das Versorgungskabel immer so legen, dass es nicht (durch die Arbeit) beschädigt werden kann.
• Öffnen Sie die Entlüftungsschraube. Drehen Sie die Entlüftungsschraube ein paar Umdrehungen auf, wann immer Sie den Holzspalter in Betrieb nehmen. Drehen sie die Entlüftungsschraube nach dem Betrieb wieder vollständig zu.
• Kontrollieren Sie die Laufrichtung des Motors. Wenn Sie den Motor einschalten, wird der Spaltkeil automatisch in die höchste Position fahren. Falls sich der Spaltkeil bereits in der obersten Position befinden sollte, aktivieren Sie durch Bewegung der beiden Hebel nach unten den Spaltmechanismus. Dadurch wird sich der Spaltkeil nach unten bewegen.
• Falls sich nach dem Anschalten der Maschine der Spaltkeil nicht nach oben bewegen sollte, schalten Sie die Maschine sofort ab. Polen Sie daraufhin den Motor mittels eines Schraubendrehers um. Falls Sie keine adäquate Ausbildung hierfür haben sollten, verständigen sie unbedingt einen Elektriker.

ACHTUNG!

NIEMALS DEN MOTOR IN DER FALSCHEN DREHRICHTUNG LAUFEN LASSEN! DIES FÜHRT UNWEIGERLICH ZUR ZERSTÖRUNG DES PUMPSYSTEMS UND HIERFÜR KANN KEINE GARANTIE IN ANSPRUCH GENOMMEN WERDEN.

7 BETRI EB

7.1 Betriebshinweise

ACHTUNG!

Spalten Sie das Holz immer in Richtung der Holzfaserung. Legen Sie das Holz niemals gegen die Faserung ein, denn das kann zu erheblichen Beschädigungen der Mechanik und des Hydrauliksystems führen.

7.1 Bedienung

Bevor Sie zu arbeiten beginnen, kontrollieren Sie die Funktionalität des Spalters, indem Sie folgende Schritte durchführen.

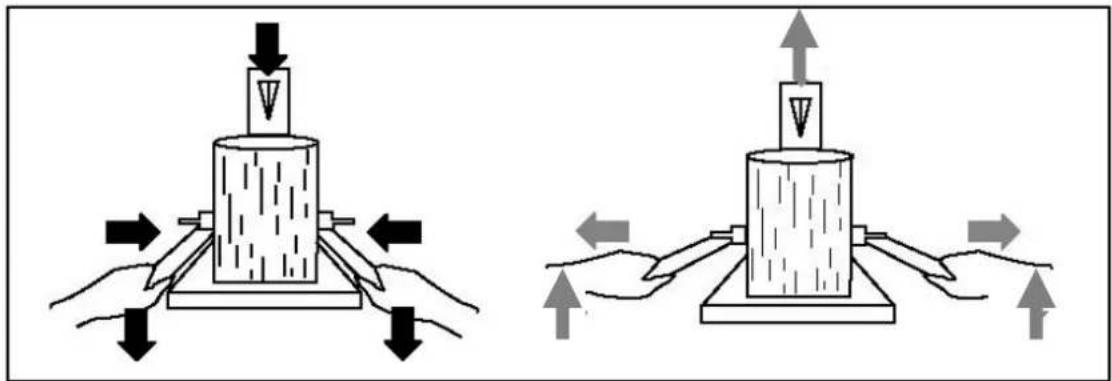

• Schalten Sie die Maschine durch Drücken am Ein- Aus Schalter von "I" ein.
• Drücken Sie beide Bedienhebel nach unten. Daraufhin muss sich der Spaltkeil nach unten bewegen.
• Wenn Sie einen der beiden Hebel loslassen bleibt der Spaltkeil in der augenblicklichen Position.
• Wenn Sie beide Hebel loslassen, fährt der Spaltkeil automatisch nach oben.
• Halten Sie das Spaltgut mit den beiden Hebeln, damit ein stabiler Stand des Holzes gewährleistet ist. Anschließend die beiden Hebel nach unten bewegen, um das Holz zu spalten. Wenn Sie einen der beiden Hebel loslassen, stoppt der Spaltkeil. Wenn Sie beide Hebel loslassen bewegt sich der Spaltkeil automatisch in die oberste Position.

- Schaffen Sie die gespaltenen Holzteile unverzüglich aus dem Arbeitsbereich und stapeln Sie diese gegebenenfalls. Dadurch vermindern Sie Arbeitsunfälle.

ACHTUNG!

Angehäufte Holzspalten sowie Holzspäne sind ein Gefahrenquelle. Halten Sie stets das Umfeld sauber, damit Sie nicht ausrutschen können.

• Nach Beendigung der Arbeit, lassen Sie den Spaltkeil und Arm in die obere Position fahren (Parkposition). Schalten Sie dann den Motor durch Drücken am Ein- Aus Schalter von "O" aus und trennen Sie die Maschine vom Netz.
• Lassen Sie die Maschine abkühlen. Danach sollte die Maschine gereinigt und gegebenenfalls geschmiert werden. Der Spalter darf nur vertikal an einem trockenen und sauberen Ort gelagert werden. Achten Sie darauf, dass die Verschlusskappe des Öltanks gut verschlossen und kein Öl während der Lagerung austritt.

7.1.1 Hubhöhenverstellung Spaltkeil ZI-HS8PT / ZI-HS10T / ZI-HS12T

Bei kürzeren Holzstücken können Sie die Arbeitsleistung durch Verkürzen des Spaltmesserrücklaufs steigern.

Um den Spaltkeil einzustellen führen Sie folgende Schritte aus:

• Stellen Sie den Stamm auf den Spaltisch und fahren Sie den Spaltkeil in die gewünschte Lage. Die obere Position des Spaltkeiles sollte dann ca. 3-5cm oberhalb des Holzstückes sein.
• Lassen Sie einen Bedienungsgriff los, damit das Spaltmesser in dieser Position stehen bleibt und schalten Sie das Gerät aus.
• Netzstecker ziehen.

• Lassen Sie den zweiten Bedienungsgriff los.

• Verkürzen Sie den Rücklauf an der angebrachten Einstellstange (B), indem Sie die Feststellschraube (A) in der erforderlichen Höhe fixieren.

• Lassen Sie einen Hebel los oder schalten Sie den Holzspalter aus.
• Lassen Sie beide Hebel los oder schalten Sie den Motor wieder ein.
• Kontrollieren Sie die neuen Positionen.

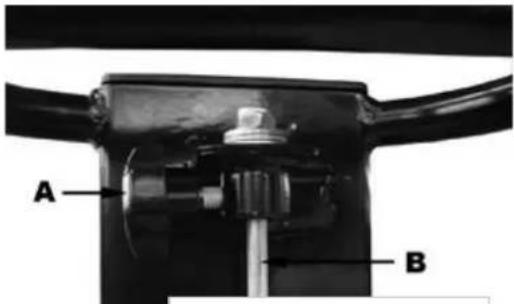

A: Feststellschraube B :Einstellstange

8 PFLEGE UND WARTUNG

ACHTUNG

Reinigung und Instandhaltung bei angeschlossener Maschine! Sachschaden und Verletzungen durch unbeabsichtigtes Einschalten der Maschine! Daher gilt: Vor Wartungsarbeiten Maschine vom Stromnetz trennen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!

8.1 Instandhaltung- und Wartungstätigkeiten

Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben	Täglich vor Inbetriebnahme
Beschädigung irgendwelchen Teiles	Täglich vor Inbetriebnahme
Funktion des Kontrollsystemteils	Täglich vor Inbetriebnahme
Auf Öllachen unter der Maschine achten!	Täglich vor Inbetriebnahme
Hydrauliköl überprüfen / ggf. nachfüllen	Täglich vor Inbetriebnahme
Kolbengehäuse säubern	Täglich nach Inbetriebnahme
Hydrauliköl wechseln	Nach Erstinbetriebnahme nach 25 Arbeitsstunden / Alle 50 Arbeitsstunden / jedoch zumindest einmal jährlich!

8.2 Hydrauliköl wechseln

Das hydraulische System ist ein geschlossenes System bestehend aus Öltank, Ölpumpe und Steuerventilen. Ein zu niedriger Ölstand führt zu Beschädigung der Pumpe. Der Ölpegel sollte nie niedriger als 1-2cm unter der Fläche des Öltanks sein. Ölwechselfrequenz siehe Tabelle.

Stellen Sie sicher, dass keine Fremdpartikel in den Öltank gelangen!

Entsorgen Sie das Altöl nach dem Ölwechsel ORDNUNGSGEMÄß!

Nach dem Ölwechsel lassen Sie den Holzspalter einige Minuten im Leerlauf und gehen gemäß Punkt 6.1.4 vor.

Folgende Ölsorten sind für den Holzspalter geeignet:

ZI-HS8PT / ZI-HS10T / ZI-HS12T
DEA HD B46	ESSO NUTO H46
SHELL TELLUS 10-46	EROLUB HLP46

8.3 Lagerung

Holzspalter nie im Freien Lagern!

Lagerung nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf. An einem trockenen und sauberen Ort lagern.

8.4 Entsorgung

Entsorgen Sie den Holzspalter nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Gerät kaufen, ist dieser verpflichtet, Ihr altes einzutauschen.

Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine von der Stromversorgung.

Problem	Mögliche Ursache	Behebung
Motor startet nicht	▪ EIN/AUS Schalter nicht eingeschaltet.	▪ Den Ein/Ausschalter überprüfen und sicherstellen, dass er auf “EIN“ geschaltet ist.
	▪ Verlängerungskabel defekt.	▪ Ausstecken, Kontrolle mit anderer Maschine.
	▪ Falsche Stromversorgung (Spannung, Frequenz).	▪ Stromversorgung angleichen an Anforderungen aus Technische Daten Betriebsspannung.
	▪ EIN/AUS Schalter defekt.	▪ Dies bitte von Elektriker kontrollieren lassen, bei Defekt austauschen lassen.
Falsche Motordrehrichtung	▪ Falscher Anschluss	▪ Polwender drehen (mit Schraubendreher) (Elektriker)▪ Polarität umkehren (Elektriker)
Spalter bewegt sich nicht, obwohl Motor läuft	▪ Ventil ist nicht geöffnet, verursacht durch gelockerte Verbindung	▪ Fixieren Sie die lockeren Teile
	▪ VIEL ZU NIEDRIGER ÖLSTAND!!!	▪ Öl nachfüllen bis Einfüllippe Unterkante. Überprüfen lassen, ob Sie bereits das Hydrauliksystem (v.a. Pumpe) beschädigt haben. Gewährleistung ausgeschlossen.
Holzspalter arbeitet, jedoch mit untypischen Geräuschen und Vibrationen.	▪ Zu niedriger Ölstand.▪ ÖLEINFÜLLSCHRAUBE WÄHREND BETRIEB GESCHLOSSEN	▪ Öl nachfüllen!▪ Sofort abstellen,

10 PREFACE

Dear Customer!

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

11 TECHNIC

11.1 Main Components ZI-HS8PT

18.1 Ersatzteilbestellung

Mit Zipper-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, dass Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

18.2 Spare parts order

Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits-, Gesundheits- bzw. Schadstoffemissionsanforderungen der angeführten EG-Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Verantwortung für Dokumentation

(Geschäftsführer / Director)

20 GEW ÄHRLEISTUNG

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.

b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.

c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.

d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.

e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.

f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.

g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

21 WARRANTY GUIDELINES

1.) Warranty:

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax ode Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:

Produkt / product:

Kaufdatum / purchase date:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

A-4707 Schlüsslberg, Gewerbepark 8

Tel : [phone]

Fax:[phone]

[e-mail]

SERVICEFORMULAR / SERVICE FORM

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

Serviceanfrage Ersatzteilanfrage Garantieantrag

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name ____
* Straße, Hausnummer / street, house number ____
* PLZ, Ort / ZIP code, place ____
* Staat / country ____
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail
Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bet Elektrodefektion: Wurde die Stromzeistung sowie die Maschine bereits von einem Elektrofachmann geprüft Please describe amongst others in the problem. What has cause the problem/defect, what was the last activity before you noticed the problem/defect? For electrical problems: Have you had checked you electric supply and the machine already by a certified electrician?

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.

BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEE MARKIEREN SIE DARAJF DIE BENÖTIGTEN ERSATZTEILE DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.

VIELEN DANK!
