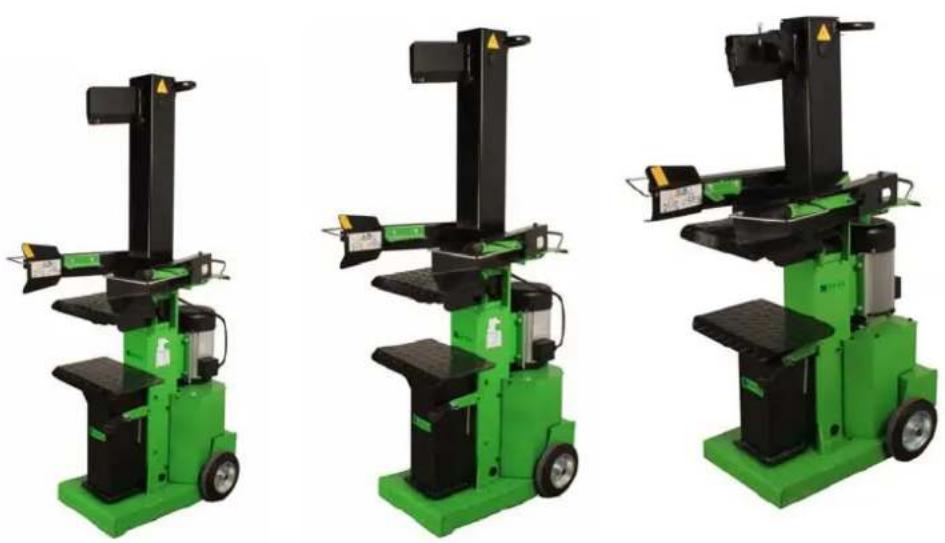

BEDIENUNGSANLEITUNG ZI-HS6P Zipper
Brennholz Bearbeitung
Bedienungsanleitung
Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Technische Änderungen sowie Druck- und Satzfehler vorbehalten!
Z.I.P.P.E.R Maschinen GmbH. GEWERBEPARK SCHLÜSSLBERG 8 AT-4710 GRIESKIRCHEN TEL.: +43 (0) 7248 61116 701 FAX.: +43 (0) 7248 61116 721 INFO@ZIPPER-MASCHINEN.AT HTTP://WWW.ZIPPER-MASCHINEN.AT
Stand: 20.03.2009 - Revision 01 - DEUTSCH
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der ZIPPER Holzspalter ZI-HS6P, ZI-HS8P und ZI-HS10P
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise.
Missachtung kann zu ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2009
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist A-4600 Wels.
Kundendienstadressen
Z.I.P.P.E.R MASCHINEN GmbH
A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel 0043 (0) 7248 61116 - 702
Fax 0043 (0) 7248 61116 - 721
office@zipper-maschinen.at
1 TECHNIK 5
1.1 Komponenten und Bedienelemente ZIPPER Holzspalter ZI-HS6P / ZI-HS8P / ZI-HS10P....5
1.2 Technische Daten 6
2 SICHERHEIT 7
2.1 Bestimmungsgemäße Verwendung 7
2.2 Sicherheitshinweise 7
2.3 Besondere Risiken und Gefahren beim Arbeiten mit Holzspaltern 8
3 MONTAGE 10
3.1 Lieferumfang ZI-HS6P / ZI-HS8P / ZI-HS10P 10
3.2 Montage der zum Transport abmontierten Teile 11
3.2.1 Montage der Bedienhebel.... 11
4 INBETRIEBNAHME 12
4.1.1 Hydraulik.... 12
4.1.2 Transport des Holzspalters zum Arbeitsbereich.... 12
4.1.3 Überprüfung vor der Erstinbetriebnahme.... 12
5 BETRIEB 14
6 PFLEGE UND WARTUNG 15
6.1 Instandhaltung- und Wartungstätigkeiten 15
6.2 Hydrauliköl wechseln 15
6.3 Lagerung 16
7 FEHLERBEHEBUNG 17

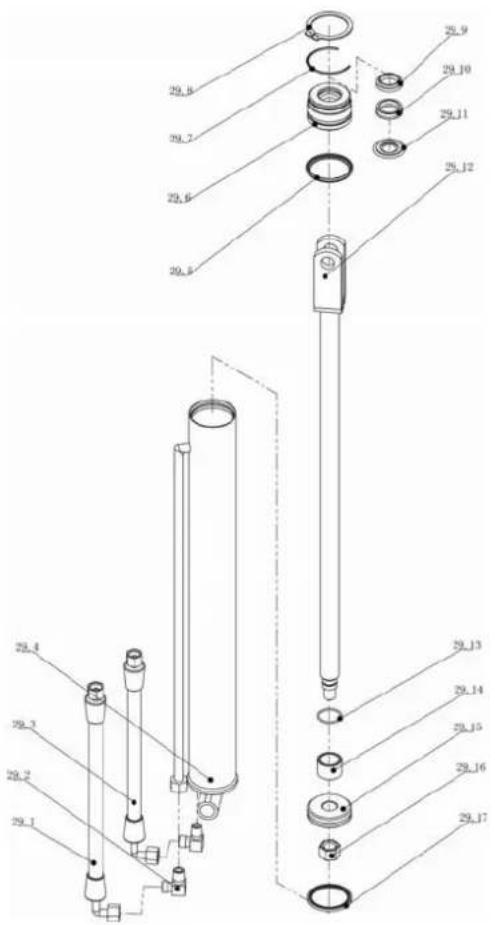

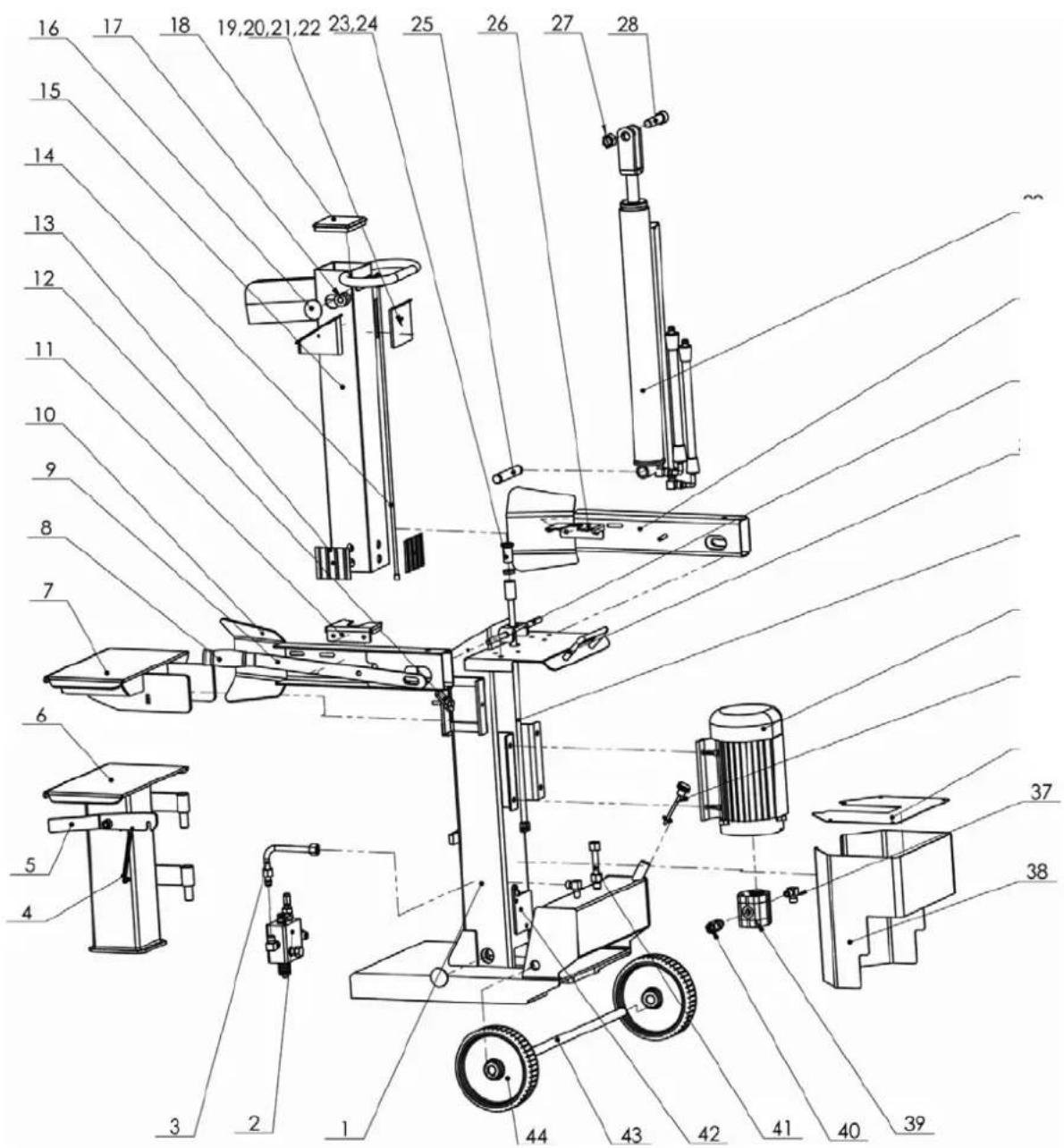

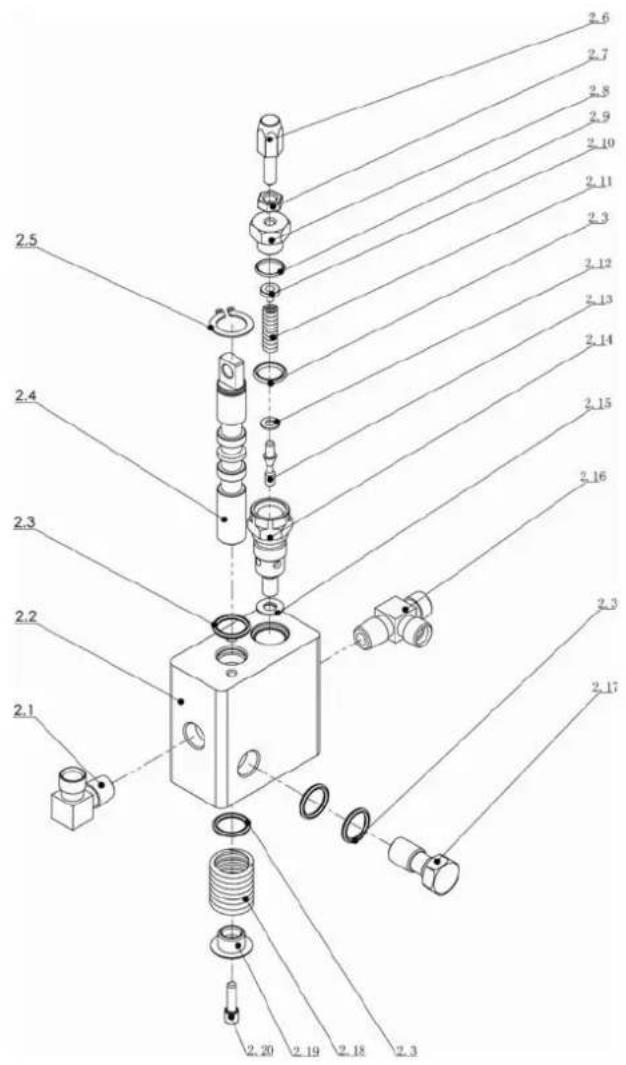

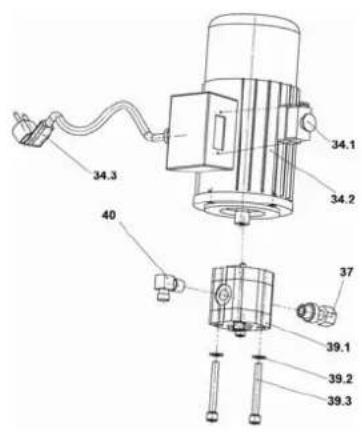

9.1 Ersatzteile ZI-HS6P / ZI-HS8P / ZI-HS10P 19
9.2 Ersatzteilbestellung....23
10 KONFORMITÄTSERKLÄRUNG 24
1 TECHNIK

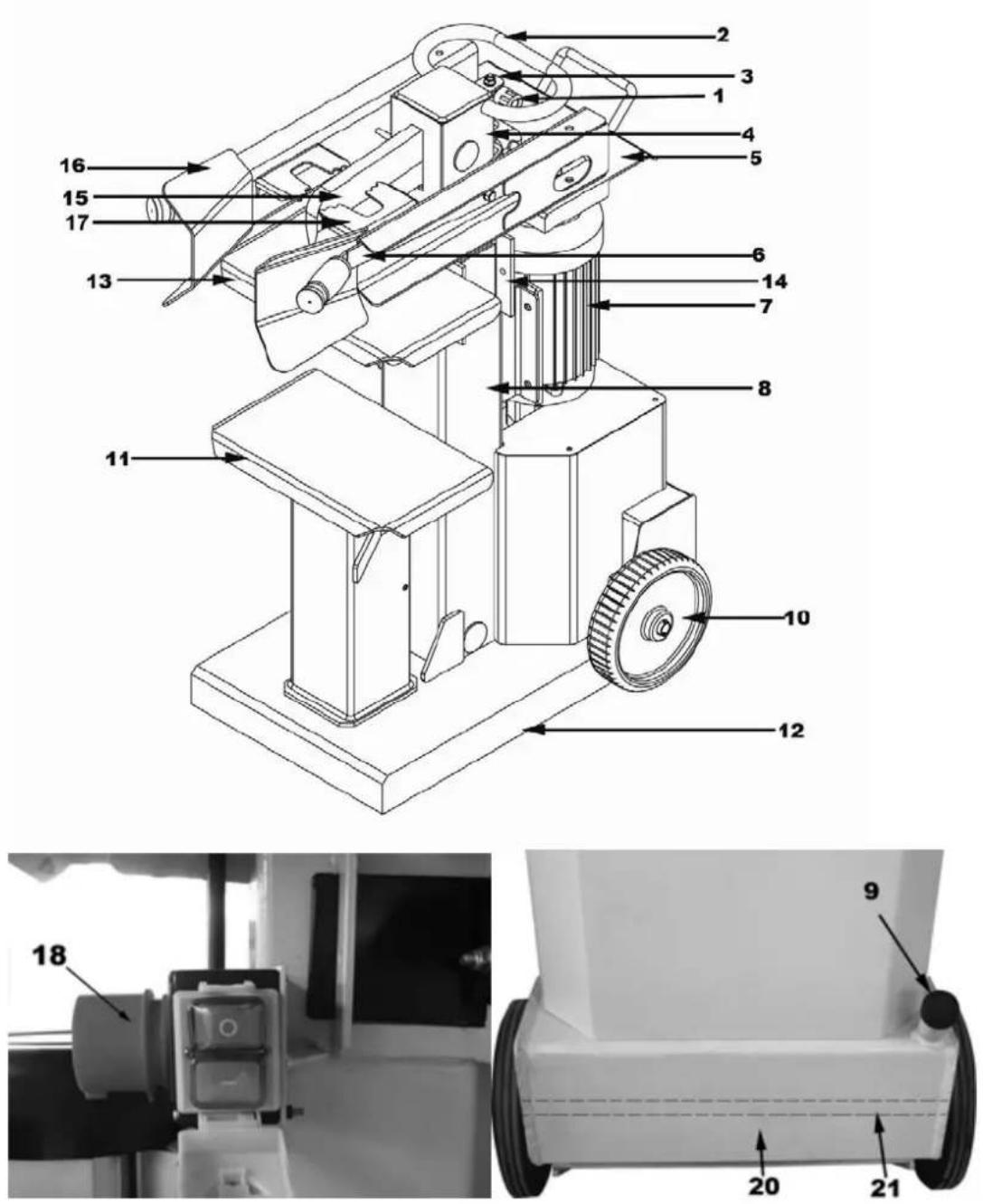

1.1 Komponenten und Bedienelemente ZIPPER Holzspalter ZI-HS6P / ZI-HS8P / ZI-HS10P
| ZIPPER Holzspalter ZI-HS6P / ZI-HS8P / ZI-HS10P | |
| 1 | Fixierknopf der Einstellstange |
| 2 | Transportgriff |
| 3 | Verstellschraube zur Einstellstange |
| 4 | Spaltkeilkolben |
| 5 | hintere Platte |
| 6 | Bedienhebel |
| 7 | Motor |
| 8 | Kolbenschacht |
| 9 | Entlüftungsschraube Öltank |
| 10 | Rad |
| 11 | Auflagetisch mit schwenkbarem Sockel |
| 12 | Grundplatte |
| 13 | optionaler Auflagetisch |
| 14 | Halterung für optionalen Auflagetisch |
| 15 | Spaltkeil |
| 16 | Schutzabdeckung Bedienhebel |
| 17 | Spaltgutklemme |
| 18 | Elektroanschluss |
| 20 | (innen) Öltank |
| 21 | (innen) Radachse |
1.2 Technische Daten
| ZI-HS6P ZI-HS8P ZI-HS10P | |||
| Betriebsspannung | 230V/50Hz | 400V/50Hz | 400V/50 |
| Motorleistung 2.2kW 3.0kW 3.4kW | |||
| max. Belastung/Spannkraft 6 Tonnen 8 Tonnen 10 Tonnen | |||
| max. Spalthub 310mm | 300mm | 445mm | |
| Spaltgutdurchmesser min./max. | 70/400mm | 100/400mm | 120/400mm |
| Spaltgutlängen | 370/650/1050mm | 405/670/1070mm | 510/770/1245mm |
| Hydrauliköl | 4 Liter 6 Liter 7 Liter | ||
| Hydraulikhub | 19-22MPa | 20,5MPa | 21MPa |
| Vorlaufgeschwindigkeit | 4-5cm/sec | 5,4cm/sec. | 4,0cm/sec. |
| Rücklaufgeschwindigkeit | 10-12,5cm/sec | 11,7cm/sec | 11cm/sec. |
| Gewicht netto 113kg | 141kg | 168kg | |
| Lärmausstrahlung | LpA=75dB(A) | LpA=75dB(A), LwA=86dB(A) | LpA=75dB(A), LwA=86dB(A) |
2 SICHERHEIT
2.1 Bestimmungsgemäße Verwendung
Die ZIPPER Holzspalter ZI-HS6P / ZI-HS8P / ZI-HS10P sind ausschließlich für nachfolgend genannte Tätigkeiten unter Einhaltung der in dieser Bedienungsanleitung beschriebenen Sicherheits- Bedienungs- und Wartungshinweisen sowie Beschränkungen zugelassen:
- Spalten von Brennholzscheiten unter Beachtung der in den technischen Daten angegebenen Beschränkungen zu Brennholz-Durchmesser ∅ und -Höhe.
- Bedienung ausschließlich durch eine Person.
- Ausschließlich in der Art und Weise, wie im Abschnitt Betrieb vorgeschrieben
- Der Betrieb ist nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf.
- Betrieb bei hohen Temperaturen und zugleich hoher Luftfeuchtigkeit ist zu vermeiden.
- Der Betrieb der Maschine ist nur bis zu 1000m über dem Meeresspiegel gestattet.
- Der Arbeitsbetrieb des Holzspalters ist nur bei entsprechender Hydrauliköltemperatur gestattet. Lesen Sie hierzu den Abschnitt 4.1 Maßnahmen vor der Erstinbetriebnahme.
Die nicht bestimmungsgemäße Verwendung bzw. die Nichteinhaltung der in dieser Anleitung dargelegten Bestimmungen und Hinweise hat das Erlöschen sämtlicher Schadenersatzansprüche gegenüber der ZIPPER GmbH zur Folge.
Eigenmächtige Veränderungen und Manipulationen an der Maschine führen ebenfalls zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.
2.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!
Der wichtigste Faktor für ausreichende Sicherheit beim Arbeiten ist der gesunde Menschenverstand. Obacht und gutes Urteilsvermögen sind der beste Schutz gegen Verletzungen. Diese Liste allgemeiner Sicherheitshinweise erhebt keinen Anspruch darauf, alle möglichen Gefahrenquellen zu umfassen, aber wir haben versucht, einige der wichtigen Einzelheiten hervorzuheben. Einzelpersonen sollten nach Vorsichts-, Warnungs- und Gefahrzeichen suchen, die auf dem Gerät gekennzeichnet werden und am Arbeitsplatz angezeigt werden sowie die Sicherheitshinweise lesen, verstehen und beherzigen.
Eine ausreichende Beleuchtung im Arbeitsbereich der Maschine ist unerlässlich! Daher kein Betrieb nach Einsetzen der Dämmerung bzw. bei Nacht.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Versichern Sie sich stets, dass die Maschine einen sicheren, stabilen Stand hat! Lassen Sie besondere Vorsicht walten bei nassen und bei unebenen Arbeitsflächen! Sorgen Sie für eine aufgeräumte Arbeitsumgebung, um Stolpern über Brennholzgut zu vermeiden.
Rutschen/ Stolpern/ Fallen ist eine Hauptursache für schwere oder tödliche Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.
Niemals auf der Maschine stehen, insbesondere dann nicht, wenn sie im Betrieb ist.
Schwere Verletzungen durch Kippen der Maschine sind möglich!
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten, langes, offenes Haar, etc ... Lose Objekte können sich in beweglichen Teilen der Maschine verfangen und zu Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Schutzbrille, Gehörschutz, ...) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis der Motor still steht!
2.3 Besondere Risiken und Gefahren beim Arbeiten mit Holzspaltern
Quetschungen, Schnittwunden
Greifen Sie mit Ihren Händen NIE in den Arbeitsraum. Verwenden Sie ihre Hände nur um die Hebel zu bedienen! Hände von bewegenden Teilen, insbesondere vom Spaltkeil, während dem Betrieb fernhalten. Halten Sie Ihre Hände auch von Spalten, verursacht durch den Spaltkeil, fern. Beim Reversiermodus können sich diese wieder schließen und ihre Finger quetschen.
Es ist VERBOTEN, mehr als ein Spaltgut pro Arbeitsschritt zu bearbeiten!
Minimieren Sie die Gefahr von Quetschungen ihres Fußes durch das Tragen von Arbeitsschuhen mit Stahlkappen.
Stellen Sie sicher, dass die Maschine und der Bediener beim Aufstellen auf ebenem Gelände beide stabil sind und die Maschine während des Betriebs nicht umkippt, abrutscht oder fällt.
Verletzung durch herumfliegende Holzsplitter
Im Zuge des Spaltvorgangs splittert das Holz. Dabei können herumfliegende Holzsplitter Ihre Augen verletzen. Tragen Sie daher STETS eine bruchresistente Schutzbrille!
Vorbereitung und Bearbeitung des Spaltgutes
Äste müssen bündig vom Baumstamm abgeschnitten werden. Spalten Sie NIEMALS Spaltgut, in dem sich Drähte Nägel oder ähnliche Fremdstoffe befinden. Achten Sie darauf, dass immer beide Enden, v.a. aber die Auflageseite des Spatguts sauber und gerade geschnitten sind. Nur dies gewährleistet, dass der Holzstamm nicht aus seiner vertikalen Position rutscht.
Feuer- und Explosionsgefahren
NIEMALS Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist. Kein Feuer/keine offene Flamme/kein Rauchen beim Nachfüllen von Öl! Der Betrieb des Holzspalters in der Nähe einer Feuer- bzw. Hitzequelle ist verboten! Stellen Sie sicher, dass die Entlüftungsschraube beim Transport stets gut verschlossen sind.
Gefährdungen durch Lärm
Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
Wartung
Stellen Sie sicher, dass Reparaturen am Motor und an der Maschine von qualifiziertem Personal durchgeführt werden.
3 MONTAGE
3.1 Lieferumfang ZI-HS6P / ZI-HS8P / ZI-HS10P
- Holzspalter
- Spaltisch
- Spaltkreuz (ZI-HS6P, ZI-HS8P)
- Spaltkeil
- Spaltkeilverlängerung (ZI-HS10P)
- Schwenkbarer Sockel mit Auflagetisch
- Fahreinrichtung
- Bedienhebel 2x
■ Räder 2x - Radachse
- Schutzbügel
- Schrauben 4x
Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist nicht erlaubt, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen!
Zubehör:
Verwenden Sie nur von Ihrem Fachhändler oder ZIPPER empfohlenes Zubehör!
Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.
3.2 Montage der zum Transport abmontierten Teile
Sämtliche Teile auspacken, den Holzspalter auf Staub und Schmutzpartikel überprüfen, bei Bedarf reinigen.
HINWEIS
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden

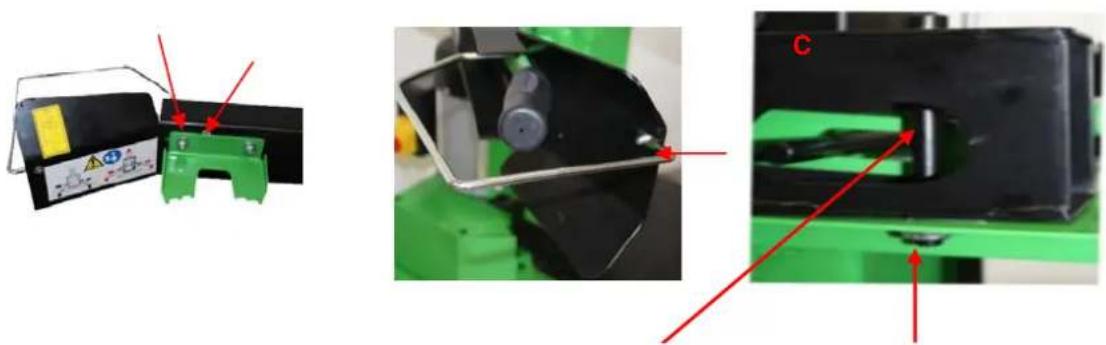

3.2.1 Montage der Bedienhebel
Befestigen Sie den Bedienhebel wie auf der Abbildung C dargestellt mittels einer Schraube und dazugehöriger Mutter an der hinteren Platte. Gehen Sie bei der Montage des 2. Bedienhebels sinngemäß gleich vor. Die Platte mit den Begrenzungsscheiben ist vormontiert. Schrauben Sie bitte die Spaltgutklemme herunter, um den Metallbügel auf die Schutzabdeckung schrauben zu können. Fixieren Sie nach erfolgter Montage die Spaltgutklemme wieder. Gehen Sie auf der anderen Seite sinngemäß gleich vor.
selbstsichernde Mutter Imbussch
4 INBETRI EBNAHME

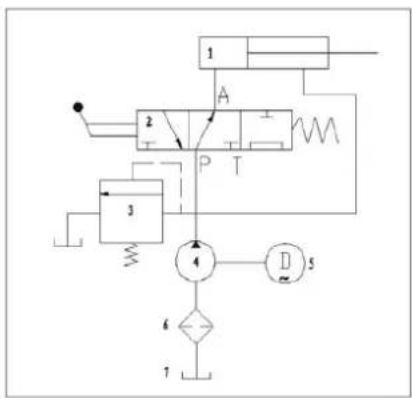

4.1.1 Hydraulik
Der Holzspalter ist mit einem Hydrauliköltank in der Grundplatte versehen und ist werksmäßig mit Öl gefüllt.
VORSICHT: Bei nicht aufrechtem Transport des Holzspalters kann Öl durch die Entlüftungsschraube entweichen.
Bei niedrigen Umgebungstemperaturen nimmt das Hydrauliköl eine dickflüssige Konsistenz an.
DAHER: Vor allem bei niedrigen Umgebungstemperaturen ist eine Mindestleerlaufzeit von 3 Minuten vor JEDER Inbetriebnahme unbedingt einzuhalten! Belasten Sie in dieser Zeit den Holzspalter nicht! Heben und Senken Sie nun die Spalteinheit ca. 10 Mal ohne Belastung um das Hydrauliköl zu erwärmen.
Nichtbeachtung dieser Richtlinie kann zu Schäden im hydraulischen System führen und Gewährleistung wird ausgeschlossen.
ACHTUNG!
Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt so die Lebensdauer Ihrer Maschine.
Gewährleistungsansprüche sind bei mangelhaft durchgeführten Instandhaltungs- und Wartungstätigkeiten ausgeschlossen!
4.1.2 Transport des Holzspalters zum Arbeitsbereich
Der Holzspalter ist mit zwei Rädern zur leichteren Befördern ausgestattet. Um den Holzspalter zu bewegen nehmen sie den Transportgriff (2) in die Hand und kippen den Spalter vorsichtig zurück. Achten sie darauf, dass die Entlüftungsschraube geschlossen ist.
Wenn Sie einen Kran zur Beförderung des Holzspalters benützen, befestigen Sie ein geeignetes Hebeband am Gehäuse und heben Sie die Maschine vorsichtig an. Niemals den Kranhaken am Griff einhängen.
4.1.3 Überprüfung vor der Erstinbetriebnahme
- Überprüfung der Festigkeit aller Schraubverbindungen
- Überprüfung der Maschine auf verdeckte Schäden, z.B. durch Transport
- Überprüfung des elektrischen Anschlusses
■ Versichern Sie sich, das der Stromkreislauf geschützt ist
- Versichern Sie sich, das die Leistung, Spannung und Frequenz des Motors von Ihrer Netzversorgung unterstützt wird.
- Es muss eine Erdung vorhanden sein!
- Elektrische Arbeiten nur durch ausgebildeten Fachmann durchführen lassen!
- Versichern Sie sich, dass Ihr Verlängerungskabel den Motor Ihres Holzspalters nicht überlastet!
- Verlängerungskabel darf nicht länger als 10m sein und sein Querschnitt darf 2,5mm ^2 nicht unterschreiten. Nur gut isolierte, für Tätigkeit im Freien geeignete Verlängerungskabel verwenden.
- Suchen Sie sich den Arbeitsplatz unter anbetracht der Sicherheitsvorschriften aus. Lagern Sie die zu spaltenden Holzstämme in Griffweite. Die gespaltenen Holzscheite aus dem Arbeitsbereich schaffen.
- Sortieren Sie vor dem Bearbeiten die Holzstämme aus, die die maximale Länge überschreiten (Entnehmen Sie diese bitte aus den Technischen Daten). Wenn sie Spaltgut mit sehr dickem Durchmesser spalten wollen, empfiehlt es sich die maximalen Längen nicht zu überschreiten. Es gibt drei verschiedene Spaltguteinstellungen. Wählen Sie immer die geeignete Höhe für die jeweilige Scheitlänge. Sichern Sie den Tisch in der gewünschten Position immer mit der Verriegelungseinrichtung.
- Das Versorgungskabel immer so legen, dass es nicht (durch die Arbeit) beschädigt werden kann.
- Öffnen Sie die Entlüftungsschraube. Drehen Sie die Entlüftungsschraube ein paar Umdrehungen auf, wann immer Sie den Holzspalter in Betrieb nehmen. Drehen sie die Entlüftungsschraube nach dem Betrieb wieder vollständig zu.
- Kontrollieren Sie die Laufrichtung des Motors. Wenn Sie den Motor einschalten, wird der Spaltkeil automatisch in die höchste Position fahren. Falls sich der Spaltkeil bereits in der obersten Position befinden sollte, aktivieren Sie durch Bewegung der beiden Hebel nach unten den Spaltmechanismus. Dadurch wird sich der Spaltkeil nach unten bewegen.
- Falls sich nach dem Anschalten der Maschine der Spaltkeil nicht nach oben bewegen sollte, schalten Sie die Maschine sofort ab. Polen Sie daraufhin den Motor mittels eines Schraubendrehers um. Falls Sie keine adäquate Ausbildung hierfür haben sollten, verständigen sie unbedingt einen Elektriker.
ACHTUNG!
NIEMALS DEN MOTOR IN DER FALSCHEN DREHRICHTUNG LAUFEN LASSEN!
DIES FÜHRT UNWEIGERLICH ZUR ZERSTÖRUNG DES PUMPSYSTEMS UND HIERFÜR KANN KEINE GARANTIE IN ANSPRUCH GENOMMEN WERDEN.

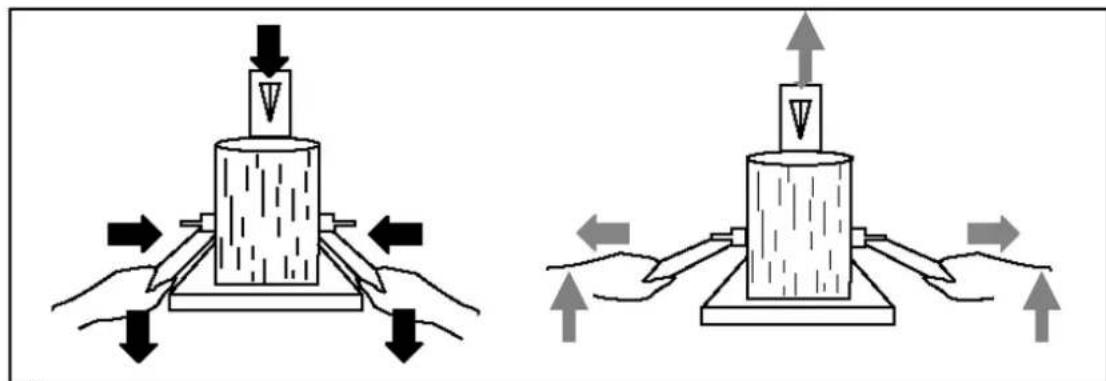

- Bevor Sie zu arbeiten beginnen, kontrollieren Sie die Funktionalität des Spalters, indem Sie folgende Schritte durchführen.
- Drücken Sie beide Abzughebel nach unten. Daraufhin muss sich der Spaltkeil nach unten bewegen.
- Wenn Sie einen der beiden Hebel loslassen bleibt der Spaltkeil in der augenblicklichen Position.
- Wenn Sie beide Hebel loslassen, fährt der Spaltkeil automatisch nach oben.
- Um den Spaltkeil einzustellen führen Sie folgende Schritte aus:
- Fahren Sie den Spaltkeil in die gewünschte Lage. Die obere Position des Spaltkeiles sollte dann ca. 3-5cm oberhalb des Holzstückes sein.
- Lassen Sie einen Hebel los oder schalten Sie den Holzspalter aus
- Lösen Sie den Fixierknopf der Einstellstange, welche den Bedienhebel justiert. Richten Sie die Einstellstange so ein, dass Sie bei der gewünschten Position anschlägt. Fixieren Sie anschließend die Schraube wieder.
- Lassen Sie beide Hebel los oder schalten Sie den Motor wieder ein
- Kontrollieren Sie die neuen Positionen.
5 BETRIEB
ACHTUNG!
Spalten Sie das Holz immer in Richtung der Holzfaserung. Legen Sie das Holz niemals gegen die Faserung ein, denn das kann zu erheblichen Beschädigungen der Mechanik und des Hydrauliksystems führen.
- Halten Sie das Spaltgut mit den beiden Hebeln, damit ein stabiler Stand des Holzes gewährleistet ist. Anschließend die beiden Hebel nach unten bewegen, um das Holz zu spalten. Wenn Sie einen der beiden Hebel loslassen, stoppt der Spaltkeil. Wenn Sie beide Hebel loslassen bewegt sich der Spaltkeil automatisch in die oberste Position.
- Schaffen Sie die gespaltenen Holzteile unverzüglich aus dem Arbeitsbereich und stapeln Sie diese gegebenenfalls. Dadurch vermindern Sie Arbeitsunfälle.
ACHTUNG!
Angehäufte Holzspalten sowie Holzspäne sind ein Gefahrenquelle. Halten Sie stets das Umfeld sauber, damit Sie nicht ausrutschen können.
- Nach Beendigung der Arbeit, lassen Sie den Spaltkeil und Arm in die obere Position fahren (Parkposition). Schalten Sie dann den Motor aus und trennen Sie die Maschine vom Netz. Lassen Sie die Maschine abkühlen. Danach sollte die Maschine gereinigt und gegebenenfalls geschmiert werden. Der Spalter darf nur vertikal an einem trockenen und sauberen Ort gelagert werden. Achten Sie darauf, dass die Verschlusskappe des Öltanks gut verschlossen und kein Öl während der Lagerung austritt.
6 PFLEGE UND WARTUNG
ACHTUNG
Reinigung und Instandhaltung bei angeschlossener Maschine!
Sachschaden und Verletzungen durch unbeabsichtigtes Einschalten der Maschine!
Daher gilt:
Vor Wartungsarbeiten Maschine vom Stromnetz trennen!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.
Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!
6.1 Instandhaltung- und Wartungstätigkeiten
| Kontrollen zur Instandhaltung der Maschine | |
| Lockere oder verlorene Schrauben | Täglich vor Inbetriebnahme |
| Beschädigung irgendwelchen Teiles Täglich vor Inbetriebnahme | |
| Funktion des Kontrollsystemteils Täglich vor Inbetriebnahme | |
| Auf Öllachen unter der Maschine achten! Täglich vor Inbetriebnahme | |
| Hydrauliköl überprüfen / ggf. nachfüllen | Täglich vor Inbetriebnahme |
| Kolbengehäuse säubern Täglich nach Inbetriebnahme | |
| Hydrauliköl wechseln Nach Erstinbetriebnahme | nach 25 Arbeitsstunden / Alle 50 Arbeitsstunden / jedoch zumindest einmal jährlich! |
6.2 Hydrauliköl wechseln
Das hydraulische System ist ein geschlossenes System bestehend aus Öltank, Ölpumpe und Steuerventilen. Ein zu niedriger Ölstand führt zu Beschädigung der Pumpe. Der Ölpegel sollte nie niedriger als 1-2cm unter der Fläche des Öltanks sein. Ölwechselfrequenz siehe Tabelle.
Stellen Sie sicher, dass keine Fremdpartikel in den Öltank gelangen!
Entsorgen Sie das Altöl nach dem Ölwechsel ORDNUNGSGEMÄß!
Nach dem Ölwechsel lassen Sie den Holzspalter einige Minuten im Leerlauf und gehen gemäß Punkt 4.1.1 vor.
Folgende Ölsorten sind für den Holzspalter geeignet:
| ZI-HS6P / ZI-HS8P / ZI-HS10P |
| DEA HD B46 |
| SHELL TELLUS 10-46 |
| ESSO Nuto H46 |
| EROLUB HLP46 |
6.3 Lagerung
Holzspalter nie im Freien Lagern!
Lagerung nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf. An einem trockenen und sauberen Ort lagern.
7 FEHLERBEHEBUNG
Reparatur- und Wartungstätigkeiten dürfen nur von Personen durchgeführt werden, die die dafür erforderliche fachliche Eignung, Ausbildung und Erfahrung besitzen.
| Fehler Mögliche Ursache Behebung | ||
| Wenn der Motor nicht startet | EIN/AUS Schalter nicht eingeschaltet. | Den Ein/Ausschalter überprüfen und sicherstellen, dass er auf "EIN" geschaltet ist. |
| Verlängerungskabel defekt. | Ausstecken, Kontrolle mit anderer Maschine. | |
| Falsche Stromversorgung (Spannung, Frequenz). | Stromversorgung angleichen an Anforderungen aus Technische Daten Betriebsspannung. | |
| EIN/AUS Schalter defekt. | Dies bitte von Elektriker kontrollieren lassen, bei Defekt austauschen lassen. | |
| Falsche Motordrehrichtung | Falscher Anschluss | Umpolen mit einem Schraubendreher (Elektriker)Polarität umkehren (Elektriker) |
| Spalter bewegt sich nicht, obwohl Motor läuft | Ventil ist nicht geöffnet, verursacht durch gelockerte Verbindung | Fixieren Sie die lockeren Teile |
| VIEL ZU NIEDRIGER ÖLSTAND!!! | Öl nachfüllen. Überprüfen lassen, ob Sie bereits das Hydrauliksystem (v.a. Pumpe) beschädigt haben. Gewährleistung ausgeschlossen. | |
| Holzspalter arbeitet, jedoch mit untypischen Geräuschen und Vibrationen. | Zu niedriger Ölstand. | Öl nachfüllen! |

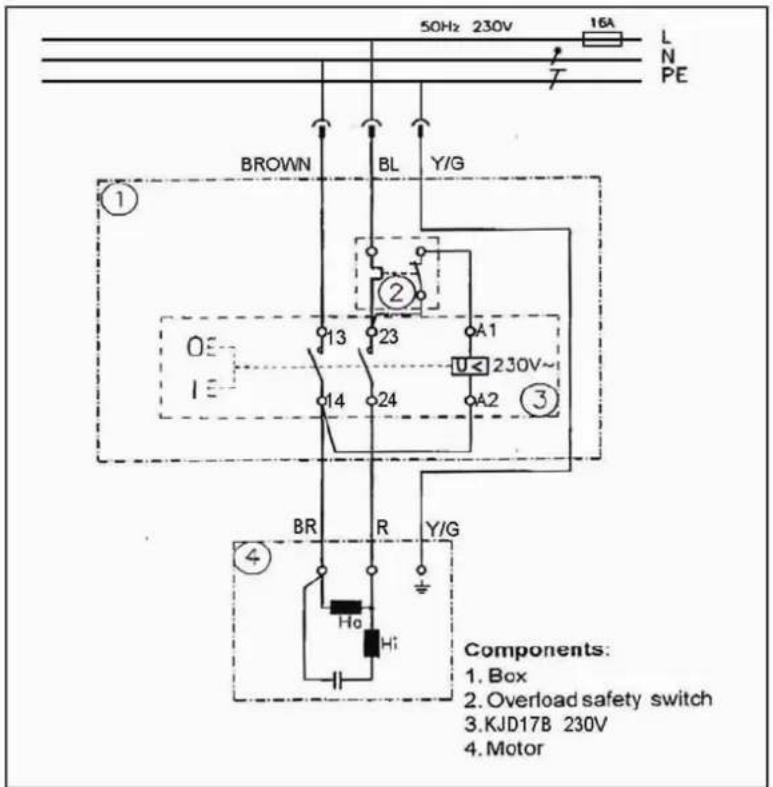

Wir empfehlen die Verwendung eines PRCD Gerätes bzw. RCD Gerätes. Schutz bis max. 0.03 anominal fault current. Nur ausgebildete Elektriker!

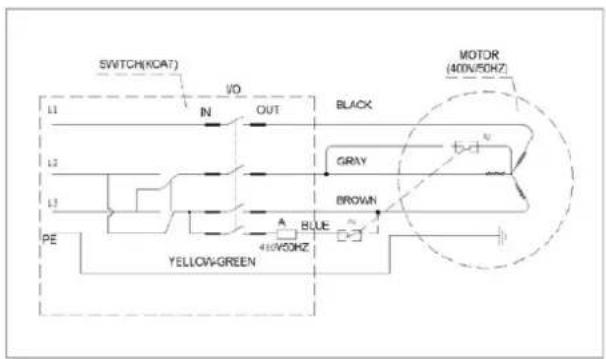

8.2 ZI-HS8P / ZI-HS10P
9 ERSATZTEILE
9.1 Ersatzteile ZI-HS6P / ZI-HS8P / ZI-HS10P
| Tell-Nr. Menge Beschreibung | ||
| 1 | 1 | Säule |
| 2 | 1 Richtungsänderungsventil | |
| 3 | 1 | Ölleitung |
| 4 | 1 Feder | |
| 5 | 2 | Sicherungshaken |
| 6 | 1 Drehtisch | |
| 7 | 1 | Arbeitstisch |
| 8 | 2 Bediengriffspindel | |
| 9 | 2 | Bediengriff |
| 10 | 1 Schutzvorrichtung des rechten Bedienhebels | |
| 11 | 1 Klemmbacke rechts | |
| 12 | 2 Kleine Fixierungsplatte | |
| 13 | 4 | Seitliche Fixierung |
| 14 | 1 Einstellstange | |
| 15 | 1 | Säule |
| 16 | 1 Fixierhülse | |
| 17 | 1 | M8 Schraube |
| 18 | 1 Abdeckung | |
| 19 | 1 | Vordere Halteplatte |
| 20 | 1 Hintere Halteplatte | |
| 21 | 1 Linke Halteplatte | |
| 22 | 1 Rechte Halteplatte | |
| 23 | 1 | Einstellschraube |
| 24 | 1 Einstellmutter | |
| 25 | 1 | Verbindungshebel |
| 26 | 1 Linke Klemme | |
| 27 | 1 M20 Sicherheitsmutter | |
| 28 | 1 M20×70 Inbusschraube | |
| 29 | 1 | Hydraulikkolben |
| 30 | 1 Schutzvorrichtung des linken Bedienhebels | |
| 31 | 1 | Bedienhebel |
| 32 | 1 Zuggriff | |
| 33 | 1 | Verbindungsleitung |
| Teil-Nr. Menge Beschreibung | ||
| 34 | 1 Motor | |
| 35 | 1 15×2.65 Ölsablassschraube ( O Ring) | |
| 36 | 1 Obere Abdeckung | |
| 37 | 1 Gekrümmtes Verbindungsstück | |
| 38 | 1 Gehäuse | |
| 39 | 1 Pumpe | |
| 40 | 1 Gerades Verbindungsstück | |
| 41 | 1 Öl-Saugleitung | |
| 42 | 1 Ventilbefestigungsplatte | |
| 43 | 1 Radachse | |
| 44 | 2 Rad | |
| Teil-Nr. | Menge Beschreibung | |
| 2.1 | 1 | Gekrümmtes Verbindungssst |
| 2.2 1 | Ventilkörper | |
| 2.3 5 | 18×2.65 “O”-Ring | |
| 2.4 1 | Ventilstange | |
| 2.5 | 1 | 20 Sprengring |
| 2.6 1 | Einstellbolzen | |
| 2.7 1 | M8 Nuten | |
| 2.8 1 | Kopfmutter | |
| 2.9 1 | 17×1.8 “ O” Ring | |
| 2.1 1 | Federabdeckung | |
| 2.11 | 1 | Feder |
| 2.12 | 1 M6Unterlagsscheibe | |
| 2.13 | 1 | Dichtungsachse |
| 2.14 | 1 Druckbolzen | |
| 2.15 | 1 | M8 Kupferunterlagsscheibe |
| 2.16 | 1 3-Wege-Verbindungsstück | |
| 2.17 | 1 | Schraube |
| 2.18 | 1 Feder | |
| 2.19 | 1 | Federhülse |
| 2.20 | 1 | M6×20 Innensechskantschrau-be |
| Teil-Nr. Menge Beschreibung | ||
| 34.1 | 1 | Schalter |
| 34.2 1 AC2 | 30V Motor | |
| 34.3 | 1 | AC230V Stecker |
| 37 1 Steckverbindung | ||
| 39.1 | 1 | Pumpe |
| 39.2 2 M8 Unterlagsscheibe | ||
| 39.3 | 2 | M8*105 Innensechskant-schraube |
| 40 1 Gekrümmter Verbinder | ||
| Teil-Nr. | Menge Beschreibung | |
| 29.1 | 1 | Ölleitung |
| 29.2 1 | Gekrümmtes Verbindungsstück | |
| 29.3 | 1 | Ausgleichsölleitung |
| 29.4 1 | Hydraulikzylinder | |
| 29.5 | 1 | 65×5.3 "O"-Ring |
| 29.6 1 | Kolben | |
| 29.7 | 1 | Dichtungsring |
| 29.8 1 | Sprengring | |
| 29.9 | 1 | "J" Dichtring |
| 29.10 | 1 „YX" Dichtring | |
| 29.11 | 1 | Richtungsring |
| 29.12 | 1 Kolben | |
| 29.13 | 1 | 20×2.4 "O" Ring |
| 29.14 | 1 Schlauch | |
| 29.15 | 1 | Kolben |
| 29.16 | 1 M20×1.5 | Sciherheitsschrauben |
| 29.17 | 1 | Ring |
9.2 Ersatzteilbestellung
Mit Originalteilen von Zipper verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt:
Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation!
10 KONFORMITÄTSERKLÄRUNG
| EG - KONFORMITÄTSERKLÄRUNGZ.I.P.P.E.R® AUSTRIA GmbHAT-4710 Grieskirchen, Gewerbepark Schlüsslberg 8Tel.: +43/72480/61116-701; Fax.: +43/7248/61116-721www.zipper-maschinen.atoffice@zipper-maschinen.at | |||
| Bezeichnung | |||
| Z.I.P.P.E.R | Holzspalter | ||
| Type | |||
| ZI-HS6P / ZI-HS8P / ZI-HS10P | |||
| EG-Richtlinien | |||
| ZI-HS6P / ZI-HS8P: EN 609-1/A1:2003ZI-HS10P: EN 609-1/A1:2003EN 60204-1:2006 | |||
| Registrierungsnummer(n) | |||
| ZI-HS6P / ZI-HS8P: N8 08 06 58058 009ZI-HS10P: N8 08 10 58058 015 | |||
| Ausstellungsdatum | |||
| ZI-HS6P / ZI-HS8P: 2008-06-05ZI-HS10P: 2008-10-17 | |||
| Ausstellungsbehörde | |||
| TÜV SÜD Product Service GmbHZertifizierstelleRidlerstrasse 6580339 MünchenGermany | |||
Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Grieskrichen, 20.03.2009
Ort / Datum Unterschrift
Erich Humer (Geschäftsführer)
Produktbeobachtung
Wir beobachten unsere Produkte auch nach der Auslieferung.
Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig.
Probleme, die beim Gebrauch des Produktes auftreten
Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
Erfahrungen, die für andere Benutzer wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu notieren und an uns zu senden:
Z.I.P.P.ER MASCHINEN GmbH
A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel 0043 7248 61116 - 701
Fax 0043 7248 61116 - 721
office@zipper-maschinen.at
- Brennholz Bearbeitung
- Bedienungsanleitung
- Sehr geehrter Kunde!
- Bitte beachten Sie die Sicherheitshinweise!
- Urheberrecht
- Kundendienstadressen
- TECHNIK 5
- SICHERHEIT 7
- MONTAGE 10
- INBETRIEBNAHME 12
- BETRIEB 14
- PFLEGE UND WARTUNG 15
- FEHLERBEHEBUNG 17
- KONFORMITÄTSERKLÄRUNG 24
- TECHNIK
- Technische Daten
- SICHERHEIT
- Bestimmungsgemäße Verwendung
- Sicherheitshinweise
- Besondere Risiken und Gefahren beim Arbeiten mit Holzspaltern
- Quetschungen, Schnittwunden
- Verletzung durch herumfliegende Holzsplitter
- Vorbereitung und Bearbeitung des Spaltgutes
- Feuer- und Explosionsgefahren
- Gefährdungen durch Lärm
- Wartung
- MONTAGE
- Lieferumfang ZI-HS6P / ZI-HS8P / ZI-HS10P
- Zubehör:
- Montage der zum Transport abmontierten Teile
- HINWEIS
- Montage der Bedienhebel
- INBETRI EBNAHME
- Hydraulik
- ACHTUNG!
- Transport des Holzspalters zum Arbeitsbereich
- Überprüfung vor der Erstinbetriebnahme
- BETRIEB
- PFLEGE UND WARTUNG
- ACHTUNG
- Instandhaltung- und Wartungstätigkeiten
- Hydrauliköl wechseln
- Lagerung
- FEHLERBEHEBUNG
- ZI-HS8P / ZI-HS10P
- ERSATZTEILE
- Ersatzteilbestellung
- KONFORMITÄTSERKLÄRUNG
- Produktbeobachtung
- Z.I.P.P.ER MASCHINEN GmbH
Marke : Zipper
Modell : ZI-HS6P
Kategorie : Holzspalter
