BEDIENUNGSANLEITUNG ZI-HS4P Zipper

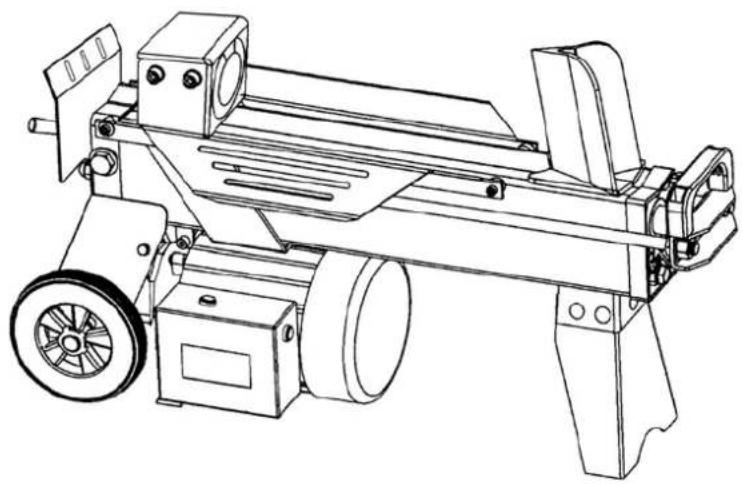

Brennholz Bearbeitung
Bedienungsanleitung
CE Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten!
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der ZIPPER Holzspalter ZI-HS4P / ZI-HS5P
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise.
Missachtung kann zu ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2009
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist A-4600 Wels.
Kundendienstadressen
Z.I.P.P.E.R MASCHINEN GmbH
A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel 0043 (0) 7248 61116 - 702
Fax 0043 (0) 7248 61116 - 721
office@zipper-maschinen.at
1. TECHNI K 4
1.1 Komponenten und Bedienelemente ZIPPER Holzspalter ZI-HS4P / ZI-HS5P.....4
1.2 Technische Daten .... 5
1.3 Hydrauliksystem....5
2 SICHERHEIT 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Sicherheitshinweise 6
2.3 Besondere Hinweise beim Arbeiten mit Holzspaltern 7
3 INBETRIEBNAHME 8
3.1 Vorbereitende Tätigkeiten 8
3.2 Transport des Holzspalters....8
3.3 Überprüfung vor der Erstinbetriebnahme 9
4 BETRI EBSHI NWEI SE 10
5 BEDIENUNG 11
6 PFLEGE UND WARTUNG 12
6.1 Instandhaltung- und Wartungstätigkeiten 12
6.2 Hydrauliköl wechseln 12
6.3 Spaltkeil schärfen....13
6.4 Lagerung 13
7 FEHLERBEHEBUNG 14

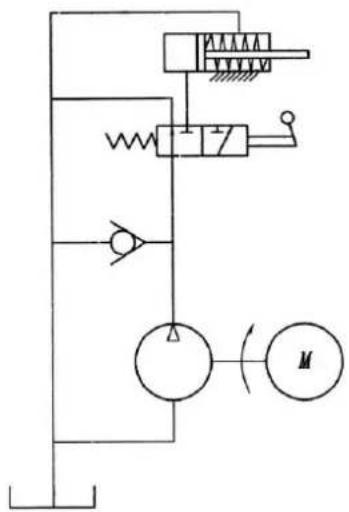

8 TECHNISCHE DIAGRAMME 14

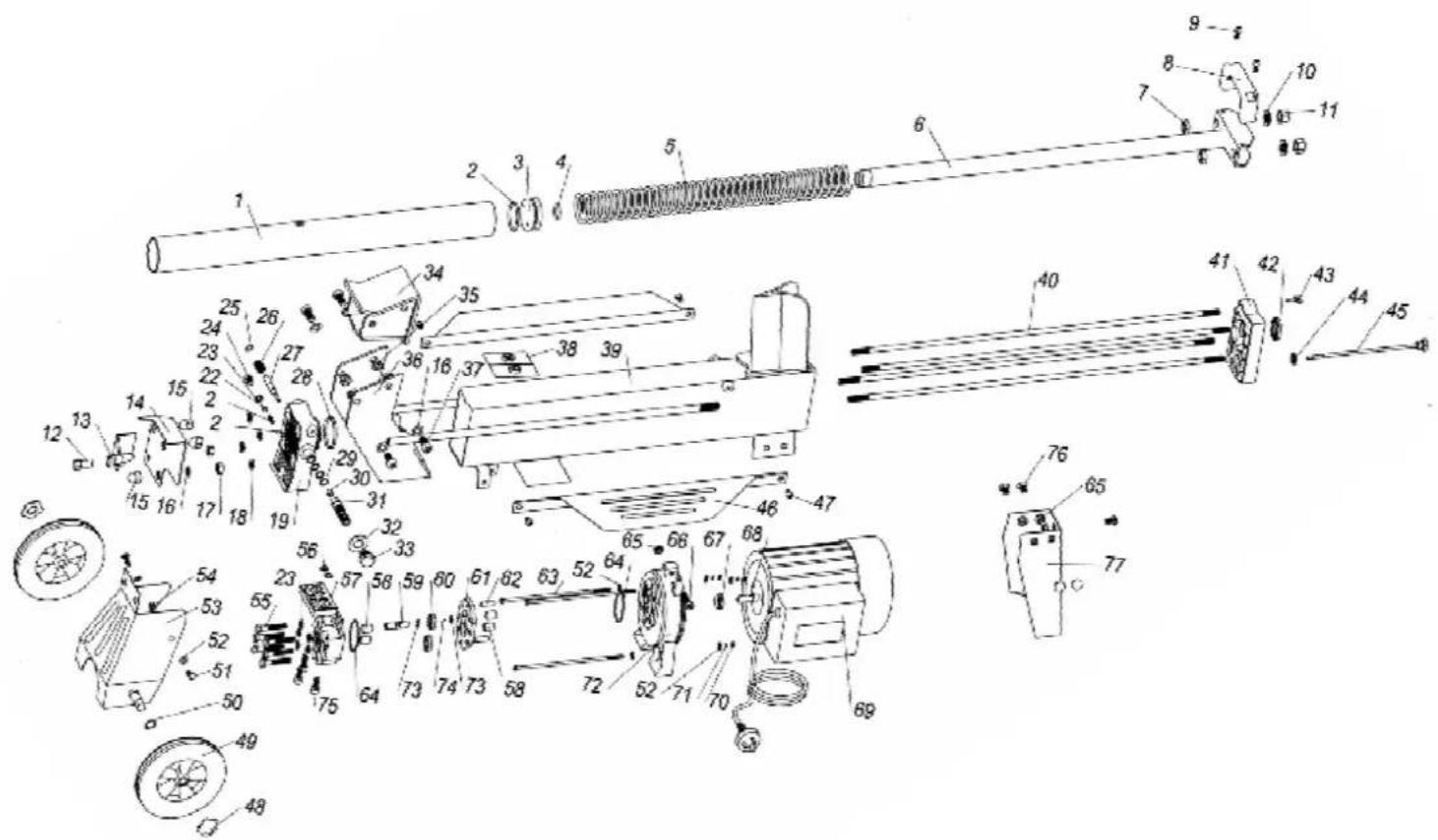

9 ERSATZTEILE 15
9.1 Ersatzteile ZI-HS4P / ZI HS-5P 15
9.2 Ersatzteilbestellung....15
10 KONFORMITÄTSERKLÄRUNG 16
11 PRODUKTBEOBACHTUNG 17
1. TECHNIK

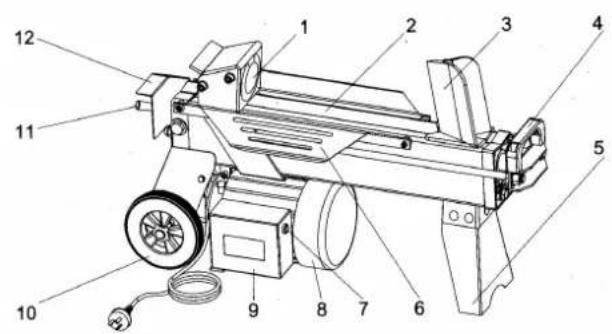

1.1 Komponenten und Bedienelemente ZIPPER Holzspalter ZI-HS4P / ZI-HS5P
ZIPPER Holzspalter ZI-HS4P / ZI-HS5P
| 1 | Hydraulik-Schieber |
| 2 | Spaltgutauflage |
| 3 | Spaltkeil |
| 4 | Transportgriff |
| 5 | Stützfuß |
| 6 | Spaltgutunterlage |
| 7 | Motor-Tastschalter |
| 8 | Motor |
| 9 | Schaltbox |
| 10 | Rangierrad |
| 11 | Bedienhebel Hydraulik |
| 12 | Kontrollhebelschutz |
| 13 | Entlüftungsschraube Öltank |
| 14 | Ölablassschraube |
| 15 | Schraube zur Beschränkung des max. Hydraulikdruckes |
Die Hydraulikdruckschraube (15) NIE verstellen! Diese ist werkseingestellt auf 4 Tonnen. Das Hydrauliksystem ist auf max. 4 Tonnen ausgelegt. Manipulationen an dieser Schraube können zu schweren Schäden an Person und Maschine führen. Haftung ausgeschlossen.
1.2 Technische Daten
| ZI-HS4P ZI-HS5P | ||
| Betriebsspannung 230V/50Hz IP54 400V/50Hz IP54 | ||
| Motorleistung 1.5 kW 1.5 kW | ||
| max. Belastung/Spannkraft 4 Tonnen 5 Tonnen | ||
| max. Spalthub 370mm 520mm | ||
| Spaltgutdurchmesser min./max. 50/250mm 50/250mm | ||
| Hydrauliköltankvolumen | 2.4 Liter | 3.5 Liter |
| Hydraulikhub 16 MPa | 20 MPa | |
| Gewicht netto | 40kg | 44kg |
| Abmessungen | ||
1.3 Hydrauliksystem
Der Holzspalter ist mit einem Hydrauliköltank versehen und ist werksmäßig mit Öl gefüllt. VORSICHT: Bei nicht aufrechtem Transport des Holzspalters kann Öl durch die Ölschraube entweichen.
Vor jeder ersten Inbetriebnahme Entlüftungsschraube um einige Umdrehungen aufschrauben, für Luftaustausch. Wenn Sie den Holzspalter ohne diese Maßnahme in Betrieb nehmen, wird die isolierte Luft im Öltank wiederholt komprimiert und dekomprimiert, dies ruiniert die Ventile und Dichtungen des Hydrauliksystems! Nach Betrieb wieder zuschrauben!
Bei niedrigen Umgebungstemperaturen nimmt das Hydrauliköl eine dickflüssige Konsistenz an. DAHER: Vor allem bei niedrigen Umgebungstemperaturen ist eine Mindestleerlaufzeit von 3 Minuten vor JEDER Inbetriebnahme unbedingt einzuhalten! Belasten Sie in dieser Zeit den Holzspalter nicht! Betätigen Sie nun die Spalteinheit ca. 10 Mal ohne Belastung um das Hydrauliköl zu erwärmen.
Nichtbeachtung dieser Hinweise kann zu Schäden im hydraulischen System führen und eine Haftung seitens ZIPPER gilt in diesem Falle als ausgeschlossen.
2 SICHERHEIT
2.1 Bestimmungsgemäße Verwendung
Die ZIPPER Holzspalter ZI-HS4P / ZI-HS5P sind ausschließlich für nachfolgend genannte Tätigkeiten unter Einhaltung der in dieser Bedienungsanleitung beschriebenen Sicherheits-Bedienungs- und Wartungshinweisen sowie Beschränkungen zugelassen:
- Spalten von Brennholzscheiten unter Beachtung der in den technischen Daten angegebenen Beschränkungen zu Brennholz-Durchmesser ∅ und -Länge.
■ Bedienung ausschließlich durch eine Person. - Ausschließlich in der Art und Weise, wie im Abschnitt Betrieb vorgeschrieben.
Der Betrieb ist nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf.
- Betrieb bei hohen Temperaturen und zugleich hoher Luftfeuchtigkeit ist zu vermeiden.
Der Betrieb der Maschine ist nur bis zu 1000m über dem Meeresspiegel gestattet.
Der Arbeitsbetrieb des Holzspalters ist nur bei entsprechender Hydrauliköltemperatur gestattet. Lesen Sie hierzu den Abschnitt 4.1 Maßnahmen vor der Erstinbetriebnahme.
Die nicht bestimmungsgemäße Verwendung bzw. die Nichteinhaltung der in dieser Anleitung dargelegten Bestimmungen und Hinweise hat das Erlöschen sämtlicher Schadenersatzansprüche gegenüber der ZIPPER GmbH zur Folge.
Eigenmächtige Veränderungen und Manipulationen an der Maschine führen ebenfalls zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.
2.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!
Der wichtigste Faktor für ausreichende Sicherheit beim Arbeiten ist der gesunde Menschenverstand. Obacht und gutes Urteilsvermögen sind der beste Schutz gegen Verletzungen. Diese Liste allgemeiner Sicherheitshinweise erhebt keinen Anspruch darauf, alle möglichen Gefahrenquellen zu umfassen, aber wir haben versucht, einige der wichtigen Einzelheiten hervorzuheben. Einzelpersonen sollten nach Vorsichts-, Warnungs- und Gefahrzeichen suchen, die auf dem Gerät gekennzeichnet werden und am Arbeitsplatz angezeigt werden sowie die Sicherheitshinweise lesen, verstehen und beherzigen.
Eine ausreichende Beleuchtung im Arbeitsbereich der Maschine ist unerlässlich! Daher kein Betrieb nach Einsetzen der Dämmerung bzw. bei Nacht.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Versichern Sie sich stets, dass die Maschine einen sicheren, stabilen Stand hat! Lassen Sie besondere Vorsicht walten bei nassen und bei unebenen Arbeitsflächen! Sorgen Sie für eine aufgeräumte Arbeitsumgebung, um Stolpern über Brennholzgut zu vermeiden.
Rutschen/ Stolpern/ Fallen ist eine Hauptursache für schwere oder tödliche Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.
Niemals auf der Maschine stehen, insbesondere dann nicht, wenn sie im Betrieb ist.
Während dem Betrieb NI EMALS mit der Hand in den Gefahrenbereich langen.
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten, langes, offenes Haar, etc ... Lose Objekte können sich in beweglichen Teilen der Maschine verfangen und zu Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Schutzbrille, Gehörschutz, ...) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis der Motor still steht!
2.3 Besondere Hinweise beim Arbeiten mit Holzspaltern
Quetschungen, Schnittwunden
Während dem Betrieb NIE in den Arbeitsraum greifen. Die Maschine darf nur von einer Person bedient werden. Hände von bewegenden Teilen, insbesondere vom Spaltkeil, während dem Betrieb fernhalten. Halten Sie Ihre Hände auch von Spalten, verursacht durch den Spaltkeil, fern. Beim Reversiermodus können sich diese wieder schließen und ihre Finger quetschen.
Durch die ordnungsgemäße Zweihandbedienung ZHB durch EINE Person können diese Risiken minimiert werden.
Es ist VERBOTEN, mehr als ein Spaltgut pro Arbeitsschritt zu bearbeiten!
Stellen Sie sicher, dass die Maschine und der Bediener beim Aufstellen auf ebenem Gelände beide stabil sind und die Maschine während des Betriebs nicht umkippt, verrutscht oder fällt.
Verletzung durch herumfliegende Holzsplitter
Im Zuge des Spaltvorgangs splittert das Holz. Dabei können herumfliegende Holzsplitter Ihre Augen verletzen. Tragen Sie daher STETS eine bruchresistente Schutzbrille!
Vorbereitung und Bearbeitung des Spaltgutes
Spalten Sie NIEMALS Spaltgut, in dem sich Drähte, Nägel oder ähnliche Fremdstoffe befinden. Achten Sie darauf, dass immer beide Enden, v.a. aber die Auflageseite des Spaltgutes sauber und gerade geschnitten sind (90°). Dies gewährleistet, dass der Holzstamm nicht aus seiner Position rutscht.
Gefährdungen durch Lärm
Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
Wartung
Stellen Sie sicher, dass Reparaturen am Motor und an der Maschine von qualifiziertem Personal durchgeführt werden.
3 INBETRI EBNAHME
Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist nicht erlaubt, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen!
Zubehör: Verwenden Sie nur von Ihrem Fachhändler oder ZIPPER empfohlenes Zubehör!
Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.
3.1 Vorbereitende Tätigkeiten
Sämtliche Teile auspacken, den Holzspalter auf Staub und Schmutzpartikel überprüfen, bei Bedarf reinigen.
■ Befestigen Sie das Stützbein mit geeignetem Werkzeug am Holzspalter.
HINWEIS
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden
3.2 Transport des Holzspalters
Der Holzspalter ist mit zwei Rädern zur leichteren Befördern ausgestattet. Diese sind jedoch für Rangieren bestimmt, für längere Distanzen ist der Holzspalter mit einem entsprechenden Gerät zu transportieren.
Wenn Sie einen Kran / Gabelstapler zur Beförderung des Holzspalters benützen, befestigen Sie ein geeignetes Hebegurt am Gehäuse und heben Sie die Maschine vorsichtig an. Niemals den Kranhaken am Transportgriff einhängen.
3.3 Überprüfung vor der Erstinbetriebnahme
- Überprüfung der Festigkeit aller Schraubverbindungen
Überprüfung der Maschine auf verdeckte Schäden, z.B. durch Transport
■ Überprüfung des elektrischen Anschlusses
o Versichern Sie sich, das der Stromkreislauf geschützt ist
Versichern Sie sich, dass die Leistung, Spannung und Frequenz des Motors von Ihrer Netzversorgung unterstützt wird. Der Versorgungskreislauf sollte über Unter- und Überspannungsschutz verfügen, und über einen RCD, Schutzschalter verfügt.
- Es muss eine Erdung vorhanden sein!
Elektrische Arbeiten nur durch ausgebildeten Fachmann durchführen lassen!
o Versichern Sie sich, dass Ihr Verlängerungskabel den Motor Ihres Holzspalters nicht überlastet!
- Verlängerungskabel darf nicht länger als 10m sein und sein Querschnitt darf 2,5mm ^2 nicht unterschreiten. Nur gut isolierte, für Tätigkeit im Freien geeignete Verlängerungskabel verwenden.
Das Versorgungskabel immer so legen, dass es nicht (durch die Arbeit) beschädigt werden kann.
Überprüfung Ölstand mittels Ölmessstab. Holzspalter vertikal stellen, wobei Motor nach unten zeigt. Etwas Standzeit abwarten. Ölablassschraube entfernen, Öl-messstab entfernen, sauber wischen, einführen, Ölstand ablesen. Sollte zwischen den zwei Rillen liegen.
ACHTUNG!
Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt so die Lebensdauer Ihrer Maschine.
Gewährleistungsansprüche sind bei mangelhaft durchgeführten Instandhaltungs- und Wartungstätigkeiten ausgeschlossen!
- Suchen Sie sich den Arbeitsplatz unter Anbetracht der Sicherheitsvorschriften aus. Lagern Sie die zu spaltenden Holzstämme in Griffweite. Die gespaltenen Holzscheite aus dem Arbeitsbereich schaffen.
- Sortieren Sie vor dem Bearbeiten die Holzstämme aus, die die maximale Länge überschreiten (Entnehmen Sie diese bitte aus den Technischen Daten). Sichern Sie den Tisch in der gewünschten Position immer mit der Verriegelungseinrichtung.
- Kontrollieren Sie die Laufrichtung des Motors (bei 3PH 400V).

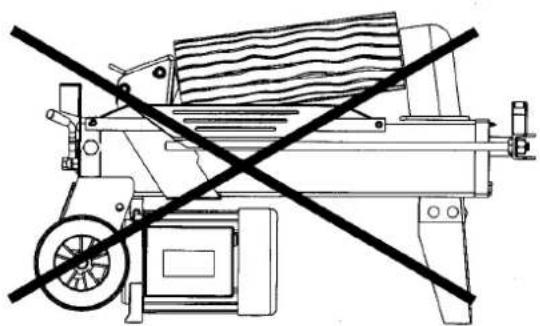

4 BETRI EBSHI NWEI SE
ACHTUNG!
Spalten Sie das Holz immer in Richtung der Holzfaserung!
Nie mehr als einen Holzstamm spalten!
Versuchen Sie niemals, sehr hartes Holz länger als 5 Sekunden zu spalten!
- Öffnen Sie die Entlüftungsschraube. Drehen Sie die Entlüftungsschraube ein paar Umdrehungen auf, wann immer Sie den Holzspalter in Betrieb nehmen. Drehen sie die Entlüftungsschraube nach dem Betrieb wieder vollständig zu.
- Legen Sie den Holzstamm ordnungsgemäß ein. Nachlässigkeit bei der Positionierung des Holzstammes kann zum Verschieben, Herausspringen/-rutschen des Spaltgutes unter Druck führen.
Schaffen Sie die gespaltenen Holzteile unverzüglich aus dem Arbeitsbereich und stapeln Sie diese gegebenenfalls. Dadurch vermindern Sie Arbeitsunfälle.
- Wenn ein Holzstamm im Spaltkeil eingeklemmt ist:

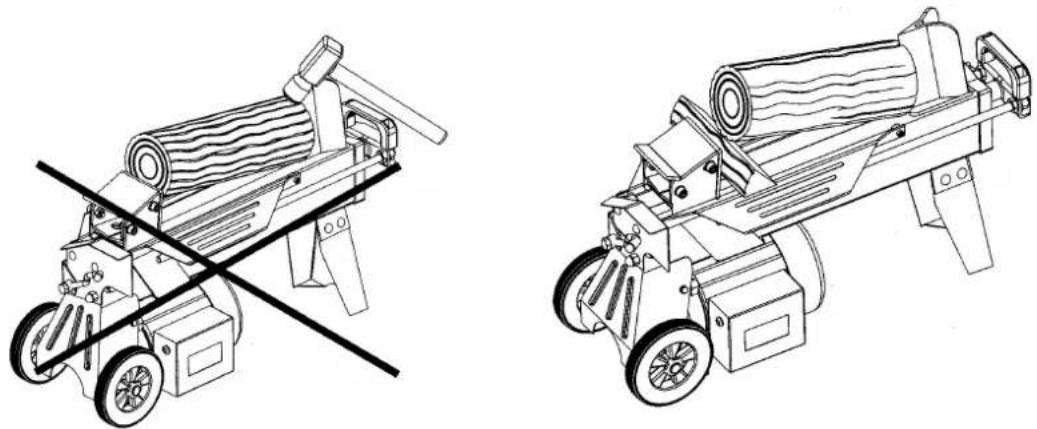

Versuchen Sie nie, einen eingeklemmten Holzstamm mit einem Hammer zu entfernen. Sie können Maschinenmechanik beschädigen.
Hydraulikschieber in Ausgangsposition zurücklassen.
Holzkeil einlegen, Vorschub. Gegebenfalls in mehreren Schritten immer steilere Holzkeile einlegen, bis der Holzstamm befreit ist.
5 BEDIENUNG

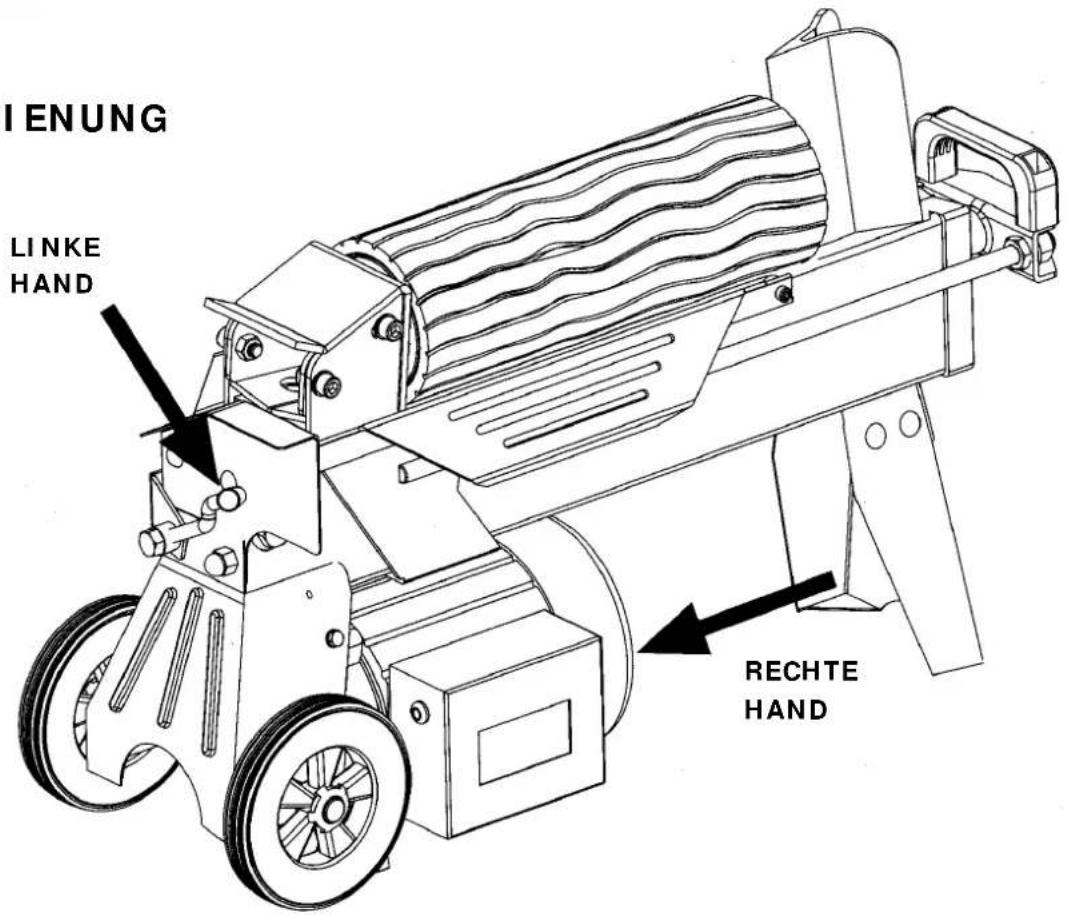

Die Maschine wird mittels Zweihandbediensystem ZHB bedient.
Linke Hand bedient den Bedienhebel für die Hydraulik (11), die rechte Hand den Motor-Tastschalter (7).
Vorschub: bei gleichzeitigem Drücken des Tastschalters mit rechter Hand und Bedienung des Hydraulik-Bedienhebels mit linker Hand.
Vorschub Stopp: Sobald ein der beiden Hebel nicht mehr Elektrokontakt hat, d.h. z.B bei Wegnahme der Hand. ZHB ist ein Sicherheitsbediensystem für 1-Personen Bedienung.
Rücklauf: Wenn weder (11) noch (7) bedient werden, gleitet der Hydraulikschieber in seine Ausgangsposition zurück.
6 PFLEGE UND WARTUNG
ACHTUNG
Vor Wartungsarbeiten Maschine vom Stromnetz trennen! Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.
6.1 Instandhaltung- und Wartungstätigkeiten
| Kontrollen zur Instandhaltung der Maschine | |
| Lockere oder verlorene Schrauben | Täglich vor |
| Beschädigung irgendwelchen Teiles Täglich vor Inbetriebnahme | |
| Funktionstüchtigkeit des ZHB Mechanismus Täglich vor Inbetriebnahme | |
| Auf Öllachen unter der Maschine achten! Täglich vor Inbetriebnahme | |
| Hydrauliköl überprüfen / ggf. nachfüllen | Täglich vor Inbetrie |
| Maschine u. Kolbengehäuse säubern Täglich nach Inbetriebnahme | |
| Entlüftungsschraube wieder festziehen Täglich nach Inbetriebnahme | |
| Hydrauliköl wechseln Nach Erstinbetriebnahme nach 25 Arbeitsstunden / Alle 150 Arbeitsstunden / jedoch zumindest einmal jährlich! | |
Inbe

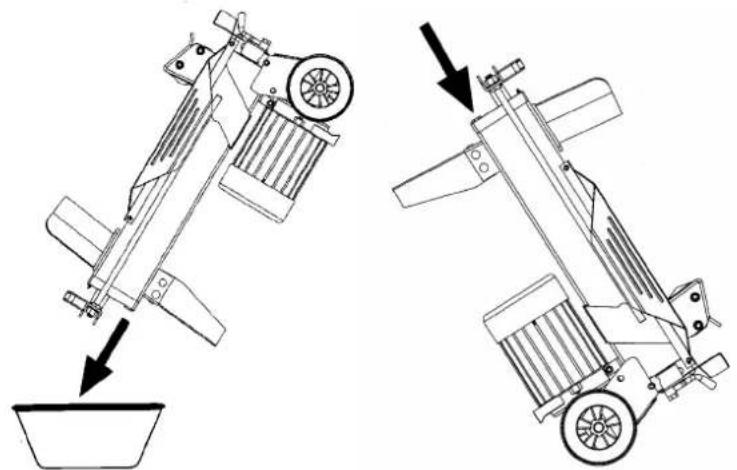

6.2 Hydrauliköl wechseln
- Maschine vom Stromnetz trennen
-
Auffanggefäß (5L Volumen) vorbereiten, Ölablassschraube aufdrehen, Öl-messstab entfernen, Öl ablassen.
-
Ölablassschraube, Ölmessstab sauber abwischen.
- Maschine in Schräglage positionieren mit Motorseite unten, absichern, Hydrauliköl einfüllen (2.4 Liter bzw. 4.2 Liter je nach Modell).
- Halten Sie den Holzspalter weiter in der senkrechten Position. Sauber abgewischten Ölmessstab vorsichtig einführen. Überprüfen Sie, ob sich der Ölstand zwischen den beiden Rillen die Min. und Maximalstand anzeigen, befindet.
- Ölmessstab und Ölablassschraube wieder festziehen.
- Entsorgen Sie das Altöl nach dem Ölwechsel ORDNUNGSGEMÄß!
- Nach dem Ölwechsel lassen Sie den Holzspalter einige Minuten im Leerlauf laufen.
Das hydraulische System ist ein geschlossenes System bestehend aus Öltank, Ölpumpe und Steuerventilen. Ein zu niedriger Ölstand führt zu Beschädigung der Komponenten. Stellen Sie sicher, dass keine Fremdpartikel in den Öltank gelangen!
Folgende Ölsorten sind für den Holzspalter geeignet:
| ZI-HS4P / ZI-HS5P |
| DEA HD B46 |
| MOBIL DTE 11 |
| ARAL VITAM GF 22 |
| BP ENERGOL HPL-HM 22 |
6.3 Spaltkeil schärfen
Mit der Zeit bekommt die Spaltkeilspitze Dellen und Verformungen.
Schärfen Sie diese mit einer feinkörnigen Feile oder einem ähnlichem geeigneten Werkzeug.
6.4 Lagerung
Holzspalter nie im Freien Lagern!
Lagerung nur bei Temperaturen zwischen +5° und +40° Celsius gestattet, wobei bei +40° Celsius die Luftfeuchtigkeit nicht höher als bei 60% liegen darf. An einem trockenen und sauberen Ort lagern.
7 FEHLERBEHEBUNG
Reparatur- und Wartungstätigkeiten dürfen nur von Personen durchgeführt werden, die die dafür erforderliche fachliche Eignung, Ausbildung und Erfahrung besitzen.
| Fehler Mögliche Ursache Behebung | ||
| Wenn der Motor nicht startet | Verlängerungskabel defekt. | Ausstecken, Kontrolle mit anderer Maschine. |
| Falsche Stromversorgung (Spannung, Frequenz). | Stromversorgung angleichen an Anforderungen aus Technische Daten Betriebsspannung. | |
| Tastschalter defektMotorüberlastungsschutz aktiviert | Dies bitte von Elektriker kontrollieren lassen, bei Defekt austauschen lassen. | |
| Holzspalter arbeitet, jedoch mit untypischen Geräuschen und Vibrationen. | Zu niedriger Ölstand zu viel Luft im Hydraulikysystem | Ölstand kontrollieren, wenn niedrig, nachfüllen! |
| Ölaustritt bei Druckzylinder bzw. an anderen Stellen | Lufteinschluss im HydraulikysystemÖlablassschraube, Ölmessstab nicht fest angezogen.Hydraulikkontrollventil defekt oder Dichtungen defekt | Entlüftungsschraube öffnen vor jeder Inbetriebnahme! Mögliche Schäden am hydraulischen System bei Nichtbeachtung.AnziehenMeist durch Unterlassen von Öffnen der Entlüftungsschraube bzw. Überlastung des Hydrauliksystems hervorgerufen. Kontakt mit Kundendienst aufnehmen für weitere Schritte für Austausch / Garantieabklärung. |
8 TECHNISCHE DIAGRAMME
9.1 Ersatzteile ZI-HS4P / ZI HS-5P
9.2 Ersatzteilbestellung
Mit Originalteilen von ZIPPER-Maschinen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt:
Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation!
10 KONFORMITÄTSERKLÄRUNG
EG - KONFORMITÄTSERKLÄRUNG
Z.I.P.P.E.R® AUSTRIA GmbH
AT-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel.: +43/72480/61116-701; Fax.: +43/7248/61116-721
www.zipper-maschinen.at
office@zipper-maschinen.at
Bezeichnung
Z.I.P.P.E.R
Holzspalter
Type
| ZI-HS4P / ZI-HS5P |
EG-Richtlinien
Registrierungsnummer(n)
Ausstellungsdatum
Ausstellungsbehörde
TÜV SÜD Product Service GmbH
Zertifizierstelle
Ridlerstrasse 65
80339 München
Germany
Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Grieskrichen, 20.03.2009
Ort / Datum Unterschrift
Erich Humer (Geschäftsführer)
11 PRODUKTBEOBACHTUNG
Wir beobachten unsere Produkte auch nach der Auslieferung.
Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig.
- Probleme, die beim Gebrauch des Produktes auftreten
Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
Erfahrungen, die für andere Benutzer wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu notieren und an uns zu senden:
Z.I.P.P.ER MASCHINEN GmbH
A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel 0043 7248 61116 - 701
Fax 0043 7248 61116 - 721
office@zipper-maschinen.at
- Brennholz Bearbeitung
- Sehr geehrter Kunde!
- Bitte beachten Sie die Sicherheitshinweise!
- Urheberrecht
- Kundendienstadressen
- Z.I.P.P.E.R MASCHINEN GmbH
- TECHNI K 4
- SICHERHEIT 5
- INBETRIEBNAHME 8
- BETRI EBSHI NWEI SE 10
- BEDIENUNG 11
- PFLEGE UND WARTUNG 12
- FEHLERBEHEBUNG 14
- TECHNISCHE DIAGRAMME 14
- ERSATZTEILE 15
- KONFORMITÄTSERKLÄRUNG 16
- PRODUKTBEOBACHTUNG 17
- TECHNIK
- Komponenten und Bedienelemente ZIPPER Holzspalter ZI-HS4P / ZI-HS5P
- Technische Daten
- Hydrauliksystem
- SICHERHEIT
- Bestimmungsgemäße Verwendung
- Sicherheitshinweise
- Besondere Hinweise beim Arbeiten mit Holzspaltern
- Quetschungen, Schnittwunden
- Verletzung durch herumfliegende Holzsplitter
- Vorbereitung und Bearbeitung des Spaltgutes
- Gefährdungen durch Lärm
- Wartung
- INBETRI EBNAHME
- Vorbereitende Tätigkeiten
- HINWEIS
- Transport des Holzspalters
- Überprüfung vor der Erstinbetriebnahme
- ACHTUNG!
- BETRI EBSHI NWEI SE
- BEDIENUNG
- PFLEGE UND WARTUNG
- ACHTUNG
- Instandhaltung- und Wartungstätigkeiten
- Hydrauliköl wechseln
- Spaltkeil schärfen
- Lagerung
- FEHLERBEHEBUNG
- TECHNISCHE DIAGRAMME
- Ersatzteile ZI-HS4P / ZI HS-5P
- Ersatzteilbestellung
- KONFORMITÄTSERKLÄRUNG
- EG - KONFORMITÄTSERKLÄRUNG
- PRODUKTBEOBACHTUNG
- Z.I.P.P.ER MASCHINEN GmbH
Marke : Zipper
Modell : ZI-HS4P
Kategorie : Holzspalter
