BEDIENUNGSANLEITUNG HD 701 AM DIMPLEX
Lesen Sie bitte die Montage- und Gebrauchsanweisung aufmerksam durch.
Bewahren Sie diese Montage- und Gebrauchsanweisung auf.
Geben Sie Ihr Gerät nie ohne Montage- und Gebrauchsanweisung an andere Personen weiter.
Beschreibung Händetrockner
Der Händetrockner dient ausschließlich zum Trocknen der Hände. Die Hände werden im Warmluftstrom, der an der schwenkbaren Luftdüse austritt, getrocknet. Durch Reiben der Hände wird das Händetrocknen beschleunigt
Der Händetrockner ist mit einem Näherungsschalter ausgestattet. Dieser schaltet das Gerät automatisch ein, wenn die Hände vor die Luftaustrittsdüse gehalten werden. Werden die Hände aus dem Bereich des Luftstroms genommen, schaltet der Näherungsschalter das Gerät nach einer Nachlaufzeit von ca. 2 Sekunden automatisch ab.
Die Montage des Händetrockners darf nur in einem geschlossenen Raum erfolgen.
Der Händetrockner wird an einer senkrechten Wand mit der Luftaustrittsöffnung nach unten montiert.

Die Montage und der elektrische Anschluss des Gerätes sind nur durch den Fachmann zugelassen!
Die Schutzmaßnahmen sind unter Berücksichtigung der einschlägigen nationalen Bestimmungen auszuführen! Es ist eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnungsweite in die elektrische Installation einzubauen!
Technische Daten
| Typ HD 701 AM | |
| Betriebsspannung 220-240 V~ 50/60 Hz | |
| Nennleistung | 2250 Watt |
| Schutzart | IP 23 |
| Schutzklasse I, mit Schutzleter | |
| Anschlussart | Festanschluss oder flexible Leitung |
| Montageart | Wandmontage |
| Bedienung | Näherungsschalter |
| Nachlaufzeit | 2 Sekunden |
| Luftdurchsatz | 470 m^3/h |
| Geräuschpegel | 70 dB (2 m) |
| Maße B x H x T | 276 x 245 x 210 mm |
| Gewicht | 4,7 kg |
Technische Änderungen vorbehalten
Lieferumfang Händetrockner
Der Händetrockner wird komplett mit Bohrschablone, Spezialschlüssel und Befestigungsmaterial geliefert.
Montage
Empfohlene Anbauhöhe Fußboden bis Unterkante des Händetrockners: Erwachsene 120 cm; Rollstuhlfahrer, Kinder 100 cm.
Mindestabstand 40 cm in Ausblasrichtung zu Wandkonsolen, Waschbecken etc. einhalten! Im Bereich des Sensorfensters reflektierende Oberflächen vermeiden!
Die Schutzbereiche gemäß VDE 0100 Teil 701sind bei der Wahl des Montageortes zu beachten!

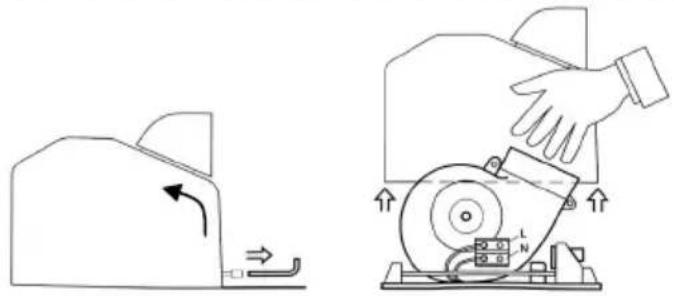

Gehäusedeckel-Schrauben mittels Spezialschlüssel (im Beipack mitgeliefert) an der Geräteunterseite im Uhrzeigersinn bis Anschlag eindrehen. Gehäusedeckel an der Unterkante herausschwenken und nach oben abnehmen.

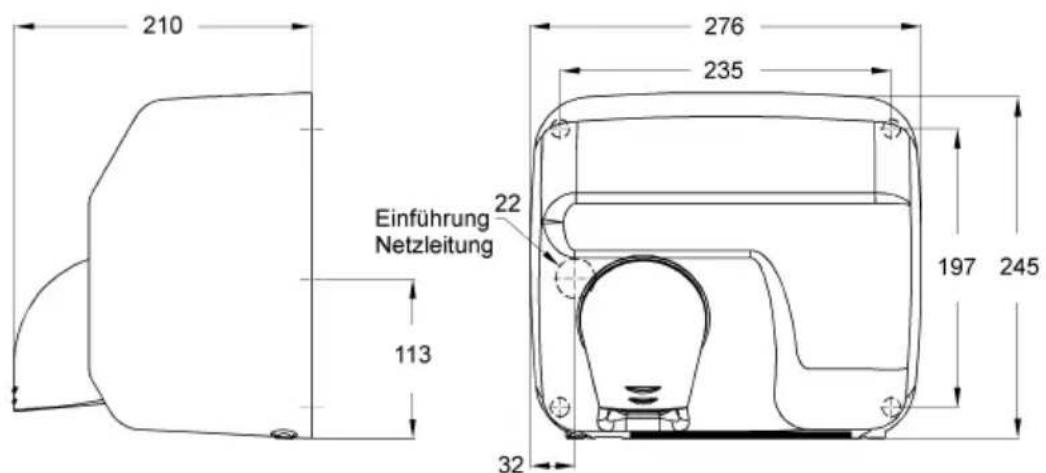

Im Verpackungskarton liegt eine Bohrschablone mit den Abmessungen der Grundplatte. Der Händetrockner ist unter Beachtung nachfolgender Montagemaße an einer senkrechten Wand mit der Luftaustrittsöffnung nach unten zu befestigen.
Die vier Befestigungsbohrungen 235 mm x 197 mm kennzeichnen (siehe Abbildung oben).

Vor der weiteren Montage entsprechenden Stromkreis vom Netz trennen
(Sicherung ausschalten)! Beim Dübel setzen auf eventuell im Mauerwerk liegende elektrische Leitungen achten! Es besteht die Gefahr eines Stromschlages!
Dem Gerät liegen die Schrauben und Dübel zur Wandbefestigung bei. Je nach Wandaufbau (z.B. Leichtbauwände) muss jedoch spezielles Befestigungsmaterial verwendet werden, dass vom Fachmann festzulegen ist. Dübellöcher ∅ 8 mm bohren und Dübel einsetzen.
Netzanschlussleitung (für Festanschluss) abisolieren und durch die Öffnung der Geräterückwand führen. Geräterückwand an der Befestigungswand festschrauben.
Elektrischer Anschluss
Erforderlicher Leitungsquerschnitt 3 x 1,5 mm². Bei Verwendung einer flexiblen Anschlussleitung muss die Leitung durch die weiße Kabeleinführung und die mitgelieferte Kabelverschraubung vorab durchgeführt werden.

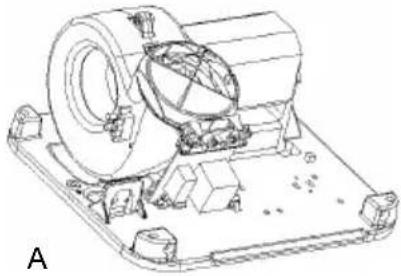

Kabelverschraubung gut anziehen und an der im Geräteinneren vorgesehenen Aufnahme (A) befestigen. Zugentlastung gewährleisten!
Phase (L) und Nullleiter (N) an die Klemmleiste anschließen. Klemmenbeschriftung beachten.
Schutzleiter an der Grundplatte fachgerecht anschließen. Bei Verwendung einer flexiblen Leitung ist ein geeigneter Kabelschuh, z.B. Ringöse, erforderlich.

Gehäusedeckel etwas nach vorn neigen und obere Deckellasche an der Grundplatte einhängen. Weiße Kabeleinführung im Gehäusedeckelaussparung einschieben. Gehäusedeckel nach hinten neigen. Befestigungsschrauben im Geräteinneren durch linksdrehen (gegen den Uhrzeigersinn) fest anziehen.
Bedienung

Das Luftaustrittsgitter wird bei Betrieb heiß. Nicht berühren oder abdecken!
Der Händetrockner ist mit einem Näherungsschalter ausgestattet, der, wenn die Hände zum Trocknen vor die Luftaustrittsdüse gehalten werden, automatisch einschaltet und solange in Betrieb bleibt, bis die Hände aus dem warmen Luftstrom genommen werden. Die Nachlaufzeit beträgt ca. 2 Sekunden. Durch Linksdrehen (gegen den Uhrzeigersinn) des Potentiometers an der Elektronikplatine durch den Fachmann, kann die Ansprechempfindlichkeit des Näherungsschalters verringert werden. Siehe dazu umseitigen Abschnitt „Schaltbild“.
Reinigung

Gerät nur im abgekühlten Zustand reinigen! Die Geräteoberfläche und das Sensorfenster (er Unterseite der Luftaustrittsdüse) mit einem feuchten Lappen abwischen und abtrocknen.
Keine scharfen oder scheuernden Reinigungsmittel verwenden. Das Gerät darf nicht mit Wasser abgespritzt werden. Staubansammlungen im Gerät können an den Lufteintrittsöffnungen bzw. an der Luftaustrittsdüse abgesaugt werden.

Das Öffnen des Händetrockners darf nur von einem Fachmann vorgenommen werden!
Hilfe bei Störungen
| Störung Mögliche Ursache Abhilfe | ||
| Haushaltssicherung Kein Warmluft-strom spürbarSensorfenster stark | hat ausgelöst. Sicherung überprüfen. | |
| Überhitzungsschutz hat ausgelöst. Gerät | ausreichend abkühlen lassen. | |
| Sensorfenster des Näherungsschalters mutwillig abgedeckt (z.B. durch Kaugummi, Klebestreifen etc.). | Fremdkörper vom Sensorfenster entfernen, Sensorfenster des Näherungsschalters reinigen. | |
| verschmutzt Sensorfenster reinigen | ||
| Zu geringer Abstand Gerät schaltet unbeabsichtigt ein | zu Ablage. Abstand zu Ablage min 400 mm. | |
| Reflektierende Gegenstände im Bereich des Sensors | Gegenstände entfernen | |
| Ansprechempfindlichkeit des Näherungsschalters zu hoch. | Nur durch Fachmann: Ansprechempfindlichkeit verringern (Siehe Abschnitt „Schaltbild“). | |
Ist die Störung nicht mit den oben aufgeführten Abhilfen zu beseitigen, schalten Sie die Sicherung aus und ziehen Sie einen Fachmann hinzu, oder wenden Sie sich an die umseitig genannte Service-Stelle.

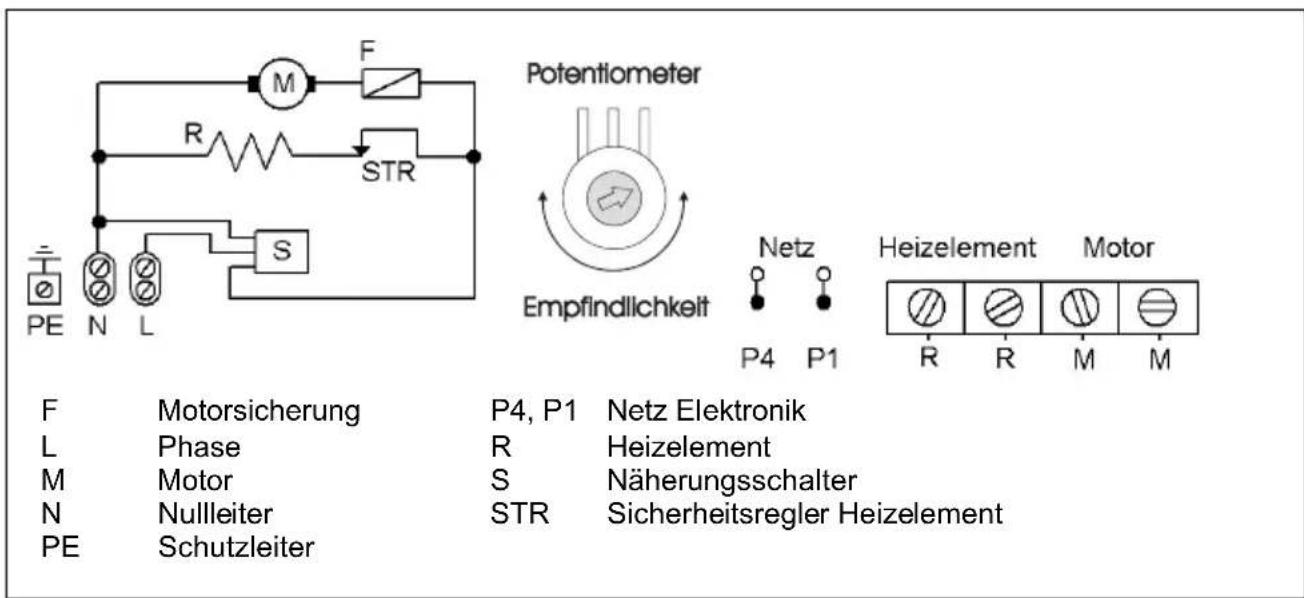

Schaltbild
Nachstehend die bundeseinheitlichen Servicerufnummern für die Robert Bosch Hausgeräte Kundendienststellen.
Robert Bosch Hausgeräte GmbH Deutschland Österreich
Auftragsannahme Telefon: 01801-22 33 55 Telefon: 0810-24 02 60
Telefax: 01801-33 53 07 Telefax: (01) 6057-55 12 12
Ersatzteilbestellungen Telefon: 01801-33 53 04 Telefon: 0810-24 02 61
Telefax: 01801-33 53 08 Telefax: (01) 6057-55 12 12
E-Mail:
spareparts@bshg.com
Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt. Diese Angaben befinden sich auf dem Typschild, in dem stark umrandeten Feld.
Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen
Entsorgungshinweis
Das Gerät darf nicht im allgemeinen Hausmüll entsorgt werden.
