HD 501 AK - Handtrockner DIMPLEX - Kostenlose Bedienungsanleitung

Produkttyp	Händetrockner
Marke	Dimplex
Modell	HD 501 AK
Abmessungen (H x B x T)	250 mm x 200 mm x 150 mm
Gewicht	2,5 kg
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	2200 W
Luftstrom	120 m³/h
Heiztyp	Elektrische Widerstandsheizung
Betriebsart	Automatische Sensoraktivierung
Trocknungszeit	Ca. 10-15 Sekunden
Geräuschpegel	70 dB(A)
Schutzart	IP23
Material	ABS-Kunststoff
Montage	Wandmontage
Filter	Waschbarer Schaumstofffilter
Sicherheitsfunktionen	Überhitzungsschutz, automatische Abschaltung
Reinigungsanleitung	Mit einem feuchten Tuch abwischen; Filter monatlich reinigen
Verfügbarkeit von Ersatzteilen	Heizelement, Motor, Sensor-Kit, Filter
Reparierbarkeit	Modulares Design ermöglicht einfachen Austausch von Teilen
Garantie	2 Jahre

Häufig gestellte Fragen - HD 501 AK DIMPLEX

Wie installiere ich den Dimplex HD 501 AK Händetrockner?

Montieren Sie den Trockner sicher mit der mitgelieferten Halterung an einer Wand. Stellen Sie sicher, dass der elektrische Anschluss von einem qualifizierten Elektriker durchgeführt wird. Befolgen Sie die Installationsmaße im Handbuch.

Wie reinige ich den Händetrockner?

Trennen Sie vor der Reinigung die Stromversorgung. Wischen Sie die Außenseite mit einem feuchten Tuch ab. Entfernen Sie den Schaumstofffilter und waschen Sie ihn monatlich mit milder Seife und Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was soll ich tun, wenn der Trockner nicht startet?

Überprüfen Sie die Stromversorgung und den Schutzschalter. Stellen Sie sicher, dass die Sensorlinse sauber ist. Wenn es immer noch nicht funktioniert, wenden Sie sich an den Kundendienst wegen möglicher Sensor- oder Motorprobleme.

Ist der Händetrockner laut?

Der Geräuschpegel beträgt etwa 70 dB(A), was für einen Händetrockner dieser Leistung normal ist. Regelmäßige Reinigung des Filters kann den Lärm reduzieren.

Was sind die Leistungsaufnahmespezifikationen?

Der HD 501 AK verbraucht 2200 W bei 220-240 V. Er verfügt über einen automatischen Sensor, um Energieverschwendung zu reduzieren.

Kann ich die Trocknungszeit einstellen?

Die Trocknungszeit ist durch den Sensor voreingestellt und beträgt normalerweise 10-15 Sekunden. Es gibt keine Benutzereinstellung; der Sensor stoppt automatisch, wenn die Hände entfernt werden.

Welche Sicherheitsfunktionen hat dieser Händetrockner?

Er verfügt über einen Überhitzungsschutz, der das Heizelement automatisch abschaltet, wenn die Temperatur sichere Grenzwerte überschreitet, und über eine automatische Abschaltung, wenn die Hände entfernt werden.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Heizelemente, Motoren, Sensoren und Filter sind bei autorisierten Dimplex-Händlern oder online bei Ersatzteilhändlern erhältlich. Verwenden Sie die Modellnummer HD 501 AK zur Bestellung.

Ist der Händetrockner für öffentliche Toiletten geeignet?

Ja, er ist für den gewerblichen Einsatz mit robuster Konstruktion und IP23-Schutz gegen Feuchtigkeit ausgelegt. Er kann häufigem Gebrauch standhalten.

Wie lange ist die Garantiezeit?

Der Dimplex HD 501 AK hat eine 2-jährige Garantie, die Herstellungsfehler abdeckt. Registrieren Sie Ihr Produkt online zur Garantiebestätigung.

BEDIENUNGSANLEITUNG HD 501 AK DIMPLEX

Lesen Sie bitte die Montage- und Gebrauchsanweisung aufmerksam durch.

Bewahren Sie diese Montage- und Gebrauchsanweisung auf.

Geben Sie Ihr Gerät nie ohne Montage- und Gebrauchsanweisung an andere Personen weiter.

Beschreibung Händetrockner

Der Händetrockner dient ausschließlich zum Trocknen der Hände. Die Hände werden im Warmluftstrom, der am Luftgitter austritt, getrocknet. Durch Reiben der Hände wird das Händetrocknen beschleunigt

Der Händetrockner ist mit einem Näherungsschalter ausgestattet. Dieser schaltet das Gerät automatisch ein, wenn die Hände vor das Luftaustrittsgitter gehalten werden. Werden die Hände aus dem Bereich des Luftstroms genommen, schaltet der Näherungsschalter das Gerät nach einer Nachlaufzeit von ca. 2 Sekunden automatisch ab.

Die Montage des Händetrockners darf nur in einem geschlossenen Raum erfolgen.

Der Händetrockner wird an einer senkrechten Wand mit der Luftaustrittsöffnung nach unten montiert. Das Gerät ist nur für Festanschluss ausgelegt.

Die Montage und der elektrische Anschluss des Gerätes sind nur durch den Fachmann zugelassen!

Die Schutzmaßnahmen sind unter Berücksichtigung der einschlägigen nationalen Bestimmungen auszuführen! Es ist eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnungsweite in die elektrische Installation einzubauen!

Technische Daten

Typ HD 501 AK HD 601 AM
Betriebsspannung 2	20-240 V~ 50/60 Hz	220-240 V~ 50/60 Hz
Nennleistung 1640 W	Watt 1640 Watt
Schutzart IP 21 IP 21
Schutzklasse II, Schutzisoliert II, Schutzisoliert
Anschlussart	Festanschluss	Festanschluss
Montageart	Wandmontage	Wandmontage
Bedienung	Näherungsschalter	Näherungsschalter
Nachlaufzeit 2 Sekunden	2 Sekunden
Luftdurchsatz	280 m^3/h	280 m^3/h
Geräuschpegel	60 dB (2 m)	60 dB (2 m)
Maße B x H x T	253 x 302 x 149 mm	255 x 302 x 140 mm
Gewicht	3,0 kg	4,4 kg

Technische Änderungen vorbehalten

Lieferumfang Händetrockner

Der Händetrockner wird komplett mit Bohrschablone, Spezialschlüssel und Befestigungsmaterial geliefert.

Montage

Empfohlene Anbauhöhe Fußboden bis Unterkante des Händetrockners: Erwachsene 120 cm; Rollstuhlfahrer, Kinder 100 cm.

Mindestabstand 40 cm in Ausblasrichtung zu Wandkonsolen, Waschbecken etc. einhalten! Im Bereich des Sensorfensters reflektierende Oberflächen vermeiden!

Die Schutzbereiche gemäß VDE 0100 Teil 701sind bei der Wahl des Montageortes zu beachten!

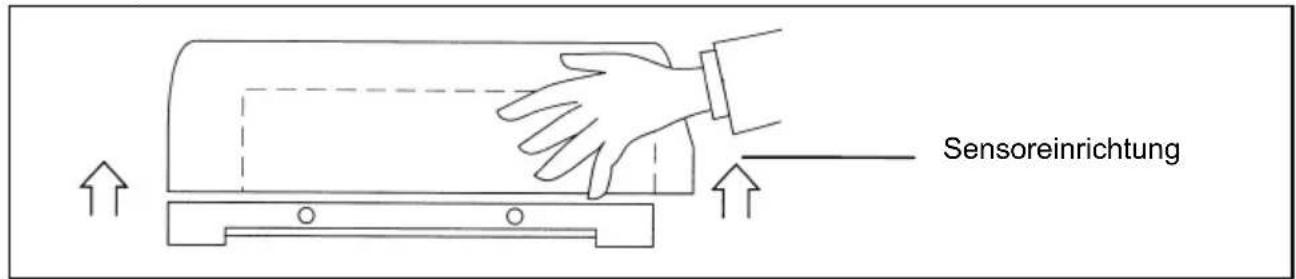

Die Gehäusedeckel-Schrauben sind lose beigelegt (im Beipack). Gehäusedeckel senkrecht nach oben abnehmen. Darauf achten, dass die Sensoreinrichtung des Näherungsschalters nicht beschädigt wird.

Sensoreinrichtung

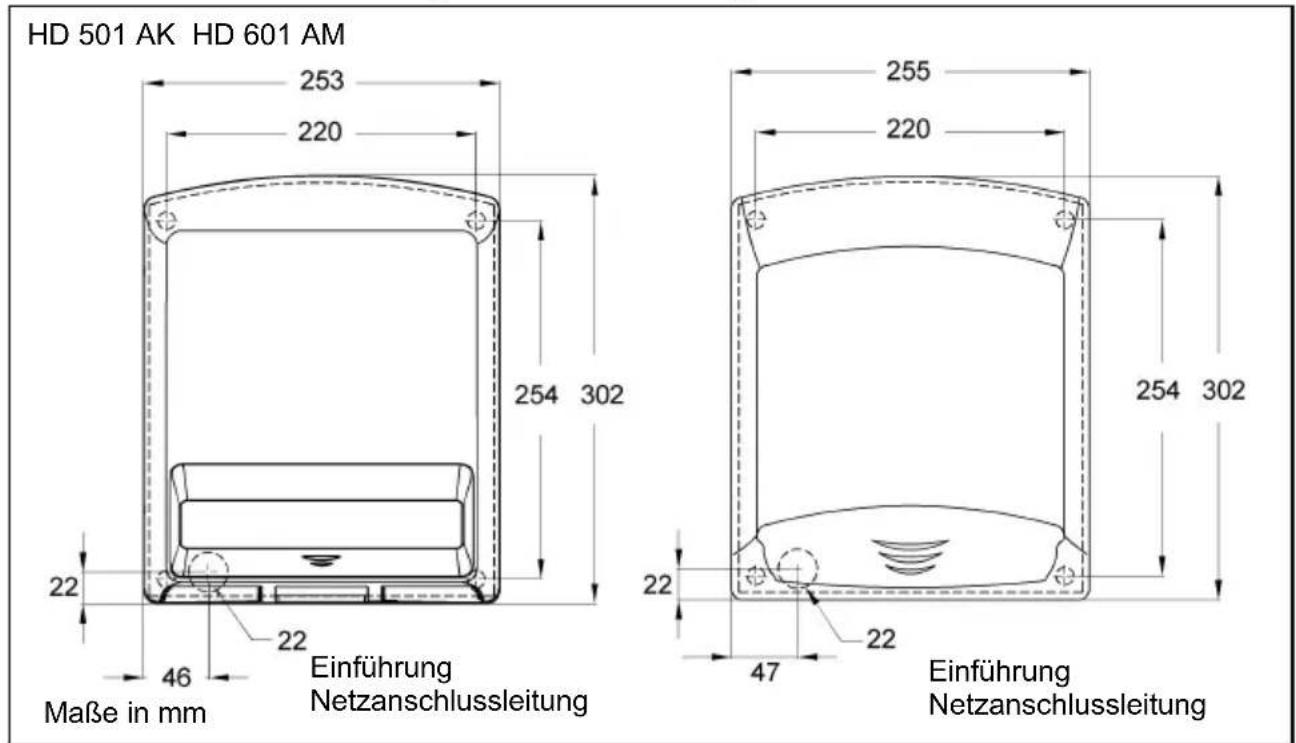

Im Verpackungskarton liegt eine Bohrschablone mit den Abmessungen der Grundplatte. Der Händetrockner ist unter Beachtung nachfolgender Montagemaße an einer senkrechten Wand mit der Luftaustrittsöffnung nach unten zu befestigen.

HD 501 AK HD 601 AM 253 220 254 302 22 46 Maße in mm Einführung Netzanschlussleitung 255 220 254 302 22 47 Einführung Netzanschlussleitung

Die vier Befestigungsbohrungen 220 mm x 254 mm kennzeichnen (siehe Abbildung oben).

Vor der weiteren Montage entsprechenden Stromkreis vom Netz trennen (Sicherung ausschalten)!

Beim Dübel setzen auf eventuell im Mauerwerk liegende elektrische Leitungen achten! Es besteht die Gefahr eines Stromschlages!

Dem Gerät liegen die Schrauben und Dübel zur Wandbefestigung bei. Je nach Wandaufbau (z.B. Leichtbauwände) muss jedoch spezielles Befestigungsmaterial verwendet werden, dass vom Fachmann festzulegen ist

Dübellöcher ∅ 8 mm bohren und Dübel einsetzen.

Netzanschlussleitung abisolieren und durch die Öffnung der Geräterückwand führen. Geräterückwand an der Befestigungswand festschrauben.

Elektrischer Anschluss

Klarsichtabdeckung anheben und elektrische Zuleitung an die Klemmleiste anschließen.

Klemmenbeschriftung (L,N) beachten. Klarsichtabdeckung wieder ordnungsgemäß anbringen.

Das Gerät ist schutzisoliert, kein Schutzleiter erforderlich.

Endmontage

Gehäusedeckel aufsetzen. An beiden Geräteseiten je zwei Gehäuseschrauben einsetzen und festdrehen.

Bedienung

Das Luftaustrittsgitter wird bei Betrieb heiß. Nicht berühren oder abdecken!

Der Händetrockner ist mit einem Näherungsschalter ausgestattet, der, wenn die Hände zum Trocknen vor das Luftaustrittsgitter gehalten werden, automatisch einschaltet und solange in Betrieb bleibt, bis die Hände aus dem warmen Luftstrom genommen werden. Die Nachlaufzeit beträgt ca. 2 Sekunden.

Durch Umstecken eines Steckverbinders (Jumper) durch den Fachmann an der Elektronikplatine kann die Ansprechempfindlichkeit des Näherungsschalters geändert werden Siehe dazu umseitigen Abschnitt „Schaltbild“.

Reinigung

Gerät nur im abgekühlten Zustand reinigen!

Die Geräteoberfläche und das Sensorfenster (an der Geräteunterseite) mit einem feuchten Lappen abwischen und abtrocknen. Keine scharfen oder scheuernden Reinigungsmittel verwenden. Das Gerät darf nicht mit Wasser abgespritzt werden.

Staubansammlungen im Gerät können an der Luftausblasöffnung abgesaugt werden.

Das Öffnen des Händetrockners darf nur von einem Fachmann vorgenommen werden!

Hilfe bei Störungen

Störung Mögliche Ursache Abhilfe
Haushaltssicherung Kein Warmluft-strom spürbarSensorfenster stark	hat ausgelöst. Sicherung überprüfen.
	Überhitzungsschutz hat ausgelöst. Gerätausreichend abkühlen lassen.
	Sensorfenster des Näherungsschalters mutwillig abgedeckt (z.B. durch Kaugummi, Klebestreifen etc.).	Fremdkörper vom Sensorfenster entfernen, Sensorfenster des Näherungsschalters reinigen.
	verschmutzt Sensorfenster reinigen
Zu geringer Abstand Gerät schaltet unbeabsichtigt ein	zu Ablage. Abstand zu Ablage min 400 mm.
	Reflektierende Gegenstände im Bereich des Sensors	Gegenstände entfernen
	Ansprechempfindlichkeit des Näherungsschalters zu hoch.	Nur durch Fachmann: Ansprechempfindlichkeit verringern (Siehe Abschnitt „Schaltbild“).

Ist die Störung nicht mit den oben aufgeführten Abhilfen zu beseitigen, schalten Sie die Sicherung aus und ziehen Sie einen Fachmann hinzu, oder wenden Sie sich an die umseitig genannte Service-Stelle.

Die Reparatur des Händetrockners darf nur von einem Fachmann vorgenommen werden!

Schaltbild

Steckverbinder Näherungsschalter

Empfindlichkeit hoch

Empfindlichkeit niedrig

Elektronikanschluss

R Heizelement

S Näherungsschalter

Sicherheitsregler Heizelement

STR 2 Sicherheitsregler Motor

Potentiometer

Empfindlichkeit

Service

Nachstehend die bundeseinheitlichen Servicerufnummern für die Robert Bosch Hausgeräte Kundendienststellen.

Robert Bosch Hausgeräte GmbH Deutschland

Auftragsannahme Telefon: [phone]

Telefax: 01801-33 53 07

Ersatzteilbestellungen Telefon: [phone]

Telefax: 01801-33 53 08

E-Mail:

[e-mail]

Robert Bosch Hausgeräte GmbH Österreich

Auftragsannahme Telefon: [phone]

Telefax: (01) 6057-55 12 12

Ersatzteilbestellungen Telefon: [phone]

Telefax: (01) 6057-55 12 12

E-Mail:

[e-mail]

Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt. Diese Angaben befinden sich auf dem Typschild, in dem stark umrandeten Feld.

Garantie

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen

Entsorgungshinweis

Das Gerät darf nicht im allgemeinen Hausmüll entsorgt werden.
