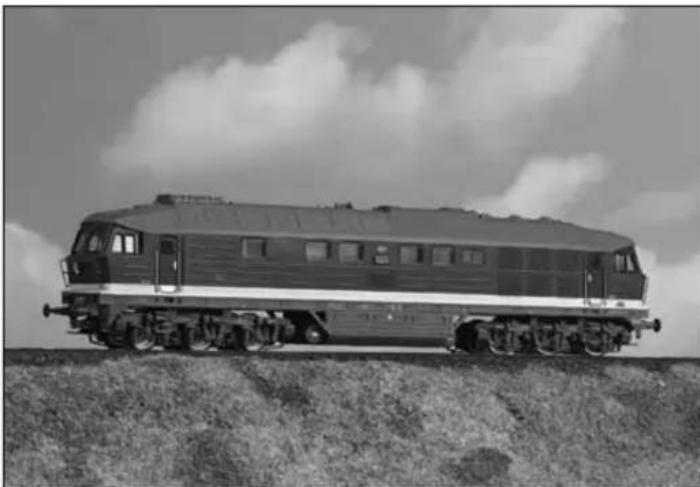

BEDIENUNGSANLEITUNG 0310 BR 232 (HO) Brawa

Gleichstrom Artikel-№ 0310 Wechselstrom Artikel-№ 0311

In der dieselelektrischen Reisezuglokomotive 232 haben Eisenbahn-Konstrukteure aus der Sowjetunion und der ehemaligen DDR ihre Schaffenskraft auf eindrucksvolle Weise vereint: Dieses Erlebnis können Sie jetzt mit dem imposanten BRAWA-Modell der Baureihe 232 auf Ihrer Modellbahn-Anlage nachempfinden. Die Entwicklungs-Geschichte dieser 2200 kW starken Diesellok beginnt mit der gründlichen Optimierung der russischen Vorstufen 130 und 131 im Auftrag der Deutschen Reichsbahn. Aufgabenstellung war die Bedarfsdeckung für den schweren Reisezugdienst auf den Hauptstrecken der DR. Daher musste z.B. zwecks Einbau der elektrischen Zugheizeinrichtung die Fahrzeuglänge auf LÜP = 20.820 mm vergrößert werden. Weitere Modifizierungen betrafen den Drehzahlregler des Dieselmotors, die Führerraumheizung, das Vorwärmgerät sowie die Schaltung der elektropneumatischen Bremse. 1973 begann die erste Auslieferung der Baureihe 132, später in 232 umbenannt, von der sowjetischen Diesellokomotivfabrik „Oktoberrevolution“ in Woroschilowgrad mit anfangs 42 Fahrzeugen an die DR. Am 22. Juli 1983 wurde die Beschaffung dieser ungemein einsatzbewährten, bis zu 140 km/h schnellen Baureihe mit der feierlichen Lok-Übergabe an das Bw Reichenbach abgeschlossen. Mit dem schweren Diesellokmodell der 232 von BRAWA haben Sie jetzt endlich die äußerst vorbildgerechte Gelegenheit, das Erneuerungsprogramm der DR auf Ihrem H0-Schienenverkehr perfekt zu rekonstruieren.

Inhaltsverzeichnis Contents

Benennung Seite

Allgemeine Hinweise 5

Entnahme der Lok aus der Verpackung 6

Zusatzbauteile montieren.... 6

Wartungsarbeiten

• 1. Ölen....7
• 2. Umrüsten und Umprogrammieren auf Digitalbetrieb ..... 7
• 3. Gehäuse demontieren ....8, 9
• 4. Platine tauschen 8, 9
• 5. Motor tauschen ....8, 9
• 6. Digitaldecoder oder Umschaltrelais tauschen ..... 8, 9
• 7. Haftreifen und Radsätze tauschen 8, 9
• 8. Kupplungsnormschacht tauschen ..... 8, 9
• 9. Schleifer tauschen bei Wechselstrom-Ausführung AC ..... 8, 9

Ersatzteilliste Gleichstrom-Ausführung DC 12, 14, 15

Ersatzteilliste Wechselstrom-Ausführung AC.... 13, 14, 15

Bestellbeispiel.... 15

Description Page

General information 5

Allgemeine Montage- und Sicherheitshinweise

• Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen.
• Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden. Für entsprechende Arbeiten (z.B. Platinenwechsel) können Sie sich an Ihren Fachhändler oder den Hersteller wenden.
• Bei den folgenden Wartungsarbeiten ist die jeweilige Demontage beschrieben, der Zusammenbau ist in umgekehrter Reihenfolge auszuführen.
• Die folgenden Wartungsarbeiten sind bei Gleich- und Wechselstrom-Ausführungen fast identisch. Im Ausnahmefall wird im entsprechenden Textabschnitt Bezug genommen.
• Achten Sie beim Zerlegen der Lokomotive auf die Einbaulage der entsprechenden Bauteile. Wird ein Bauteil falsch eingebaut kann dieses zerstört werden oder es kommt zu Funktionsstörungen im Betrieb.

Arbeiten vor der Inbetriebnahme Work to be performed before starting up

Entnahme der Lok aus der Verpackung (Fig. 1)

Verpackung öffnen, Styropor mit Lokomotive herausziehen. Lokomotive über 2 Öffnungen an der Unterseite aus der Verpak- kung drücken.

Zusatzbauteile montieren (Fig. 2)

In der Verpackung sind zusätzliche Bauteile lose beigelegt.

• 1 = 2 x Bügelkupplung
• Werden die Bauteile aus dem Zurüstbeutel für Vitrinenmodelle montiert, ist die Lok nicht mehr für den Fahrbetrieb geeignet.
  2 = 4 x Luftschlauch links 5 = 2 x Heizschlauch
  3 = 4 x Luftschlauch rechts
  4 = 2 x Kupplungsimitat

Der Motor und die Lagerstellen der Radsätze können an den gekennzeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse und die Platine abzunehmen, siehe Seite 8 Punkt 3 und 4.

1. Lubricating (Fig. 3)

Umrüsten auf Digitalbetrieb

Gleichstrom Ausführung 0310

Gehäuse abnehmen, Blindstecker (03) abziehen und Digital-Decoder (04) einstecken (siehe Seite 09).

Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoderherstellers.

Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes zu prüfen. Wenn keine Lichtfunktion – Stecker um 180° drehen und einstecken.

Wechselstrom-Ausführung 0311

Lokomotiven in Wechselstrom-Ausführung AC werden serienmäßig mit Premium-Digitaldecoder (04) ausgeliefert. Der Decoder erkennt die Betriebsart (analog / digital) selbstständig. Soll der Decoder umprogramiert werden, liegt die Einbau- und Betriebsanleitung Premium-Digitaldecoder bei.

Der Decoder ist Werkseitig auf Adresse 03 eingestellt.

3. Gehäuse demontieren (Fig. 5)

Puffer (1) an beiden Seiten der Lokomotive herausziehen, Gehäuse (2) nach oben abnehmen.

4. Platine tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 3.

Blindstecker (3) bei Gleichstrom-Ausführung DC oder Digital-decoder (4) bei Wechselstrom-Ausführung AC abziehen.

Befestigungsschrauben (5) herausdrehen. Sämtliche Kabel (6), von der Platine (7) ablöten. Bitte kennzeichnen Sie sich wo die einzelnen Kabel angelötet waren. Platine nach oben abnehmen.

5. Motor tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 3.

Tank (8) an der Unterseite abziehen (ist mit Klebeband fixiert). Befestigungsschrauben (5) der Platine herausdrehen, Platine (7) mit sämtlichen Kabeln zur Seite klappen. Gewichte (9) nach oben abnehmen. Motorlagerungen (10) mit Schraubendreher nach oben drücken, Motor (11) nach oben herausnehmen, Kabel (12) vom Motor ablöten. Kardanwelle (13) und Motorlagerungen (10) vom Motor entfernen.

Hinweis: Bei Wechselstrom-Ausführung wird nur das vordere Drehgestell angetrieben, aus diesem Grund entfällt die hintere Kardanwelle (13) wie in Fig. 5 dargestellt.

6. Digitaldecoder tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 3.

Digitaldecoder (4) abziehen und neuen einstecken.

7. Haftreifen und Radsätze tauschen (Fig. 5)

Achtung: Lokomotive umdrehen, Räder und Getriebeabdeckung müssen nach oben zeigen.

Hinweis: Gleichstrom- und Wechselstrom-Ausführungen haben unterschiedliche Drehgestelle. Bei der Gleichstrom-Ausführung DC sind beide Drehgestelle gleich wie in Fig. 5 links (vorn) dargestellt. Bei der Wechselstrom-Ausführung AC sind die Drehgestelle unterschiedlich, da das hintere Drehgestell nicht angetrieben wird. Wie in Fig. 5 links und rechts (vorn und hinten) dargestellt. Je nach Ausführung der Lokomotive (DC / AC) kann sich die Anzahl und Position der Haftreifen ändern.

Gleichstrom-, Wechselstrom-Ausführung DC:

Getriebeabdeckung (14) mit kleinem Schraubendreher anheben und ausclipsen, Radsätze (15) entnehmen und Haftreifen (16) wechseln.

Wechselstrom-Ausführung AC:

Schrauben (17 und 18) herausdrehen, Schleifer (19) und Getriebeabdeckung (20) abnehmen, Radsätze (21) entnehmen.

8. Kupplungsnormschacht tauschen (Fig. 5)

Normschacht-Stecker (22) herausziehen, Kupplungsnormschacht (23) mit Kupplung (24) entnehmen. Kupplung aus Kupplungsnormschacht herausziehen. Beim Zusammenbau ist darauf zu achten, dass die Normschacht-Feder (25) richtig eingesetzt ist.

9. Schleifer tauschen bei Wechselstrom-Ausführung AC (Fig. 5)

Befestigungsschraube (18) des Schleifers (19) herausdrehen, Schleifer abnehmen.

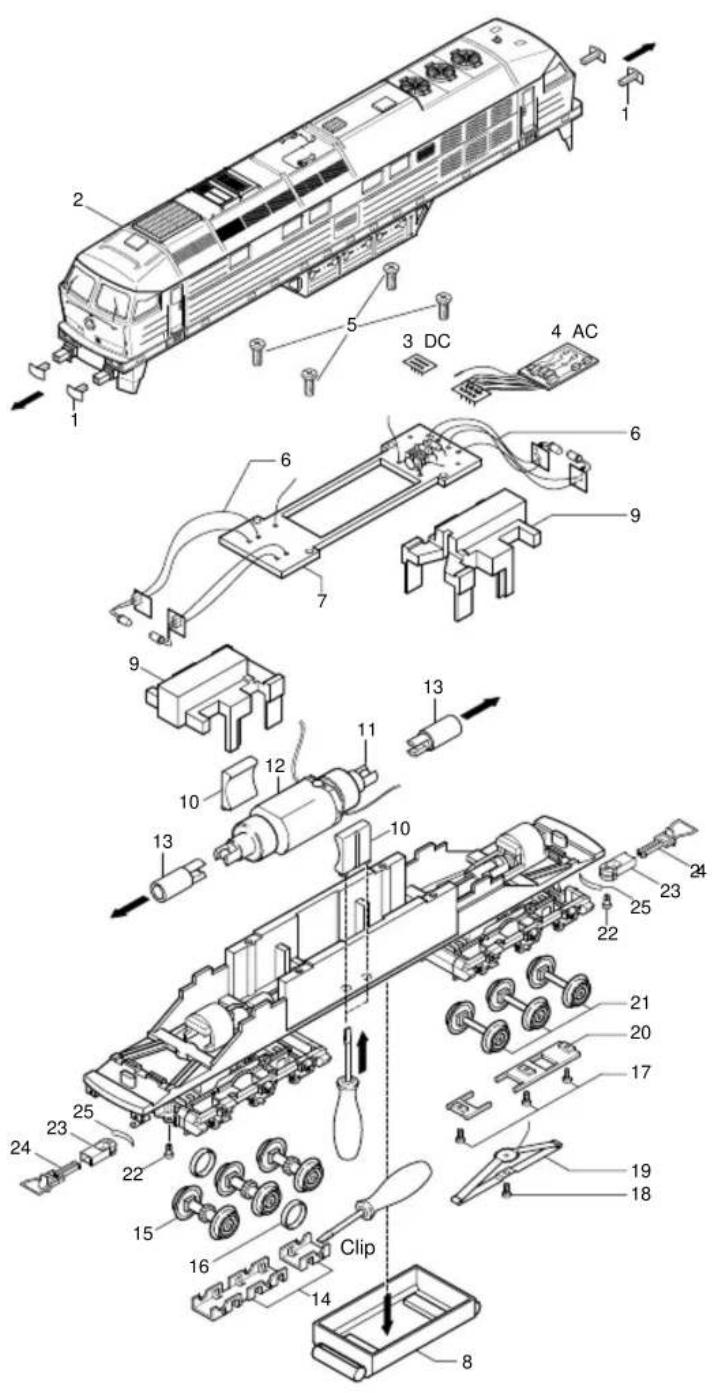

Fig. 5
vorn (1)
hinten (2)

Ersatzteilliste Diesellokomotive BR 232 Spare Parts List Diesel locomotive BR 232

Gleichstrom / D.C.current

Ersatzteilliste siehe Seite 14 und 15.

Ersatzteilliste siehe Seite 14 und 15.

Ersatzteilliste Diesellokomotive BR 232 Spare Parts List Diesel locomotive BR 232

Pos. Bestell Nr. Benennung Description Order no.

01 0410.50.01 Platine für AC/DC PCB for AC/DC
02 0550.01.39 Kupplungen (2 Stück) Coupler (2 pcs.)
03 0308.50.03 Motor Motor
04 0410.50.04 Kardanwelle kpl. Cardan shaft (2-teilig) (2 pcs.)

05* 0304.50.05 Drehgestell Gleichstrom Truck complete DC

06** 0305.50.06 Drehgestell Wechselstrom Truck complete AC mit Antrieb with gears

07** 0305.50.07 Drehgestell Wechselstrom Truck complete AC mit Schleifer with pick up

08 0410.50.08 Schnecke Worm gear

09* 0410.50.09 Radsatz Gleichstrom ohne Haftreifennut

10** 0440.50.10 Radsatz Wechselstrom ohne Haftreifennut

11* 0410.50.11 Radsatz Gleichstrom mit Haftreifennut

12** 0440.50.12 Radsatz Wechselstrom mit Haftreifennut

13** 0440.50.13 Radsatz Wechselstrom ohne Zahnrad

14 0410.50.14 Haftreifen

15** 0440.50.15 Wechselstrom Schleifer

16 0304.50.16 Getriebeabdeckung (2-teilig) (2 pcs.)

17 0304.50.17 Normschacht

18 0304.50.18 Normschacht Stecker

19 0410.50.19 Normschacht Feder

20 0304.50.20 Puffer eckig

21 0308.50.21 Handgriffset (3-teilig) (3 pcs.)

22 0304.50.22 Leiter Stirnseite

23 0304.50.23 Scheibenwischer

24 0410.50.24 Glühbirne hell

25 0410.50.25 Glühbirne rot

26 0308.50.26 Ventilator kpl.

27 0308.50.27 Signalhorn

29 0308.50.29 Lüfterabdeckung

30 0304.50.30 Zurüstteile

4 x Luftschlauch links
4 x Luftschlauch rechts
2 x Kupplungsimitat
2 x Heizschlauch

äuse kpl.

31 0310.50.31 Gehäuse kpl.

32 0410.50.32 Frontfenster

33 0304.50.33 Drehgestellrahmen (4-teilig) (4 pcs. Set)

34 0410.50.34 Führerstand kpl.

35 0310.50.35 Türe rechts

36** 9750.50.00 Premium-Digitaldecoder- AC

38 0410.50.38 Lichtleiter-Satz

40 0410.50.40 Seitenfenster

41 0410.50.41 Platinen Schraube

42* 0530.99.34 Blindstecker Gleichstrom Blind Plug DC
43 0410.50.43 Gewicht Weight
44 0410.50.44 Rahmen Frame
45 0410.50.45 Drehgestellhalter Truck holder
46 0380.99.11 Motorlager Motor bearing
47 0304.50.47 Tank Tank
48 0410.50.48 Zahnrad Drehgestell Gear Wheel truck
49** 0304.50.49 Getriebeabdeckung AC Gear Box Cover Wechselstrom, 2-teilig (2 pcs.)
50** 0410.50.50 Schraube Getriebeab- AC Screw deckung Wechselstrom Gear Box Cover
51 0410.50.51 Handgriffset (1-teilig) Handtail Set (1 pcs.)

* Bauteil wird nur bei Gleichstrom-Ausführung verwendet
** Bauteil wird nur bei Wechselstrom-Ausführung verwendet

Bei der Bestellung von Ersatzteilen muss die Bestell-Nr. und die Benennung angegeben werden.

Ist dies nicht der Fall, kann die Bestellung nicht bearbeitet werden.

Bestellbeispiel: 0308.50.03 Motor

Important notice!
