BEDIENUNGSANLEITUNG 40212 BR 06 (HO) Brawa

Ausführung Gleichstrom

Ausführung Wechselstrom

Die Deutsche Reichsbahn Gesellschaft schrieb 1934 den Bau einer vierfach gekuppelten Schnellzuglok aus. Den Auftrag für den Bau von zunächst zwei Lokomotiven der Baureihe 06 erhielt die Firma Krupp in Essen. Der Bau der Dampflok BR 06 001 dauerte von 1934 bis 1939. Diese lange Bauzeit lässt sich nur damit erklären, dass schon bald nach der Auftragserteilung das Interesse der DR an dieser „Riesenlokomotive“ schwand. Als die Dampflok 06 001 im März 1939 ausgeliefert wurde, war bereits die Realisierung der Baureihe 01.10 als neue Generation schwerer Schnellzugloks beschlossen worden. Die Baureihe 06 hatte Treibräder von 2000 mm Durchmesser und je ein vorderes und hinteres Drehgestell. Das Dreizylinder-Triebwerk sollte Laufruhe bis zu einer Höchstgeschwindigkeit von 140 km/h ermöglichen. Gekuppelt mit dem 5-achsigen Tender T38St hatte die BR 06 eine LüP von 26520 mm und war so die größte deutsche Schnellzuglok. Die Reibungslast betrug 80 t, die Dienstlast der Lok 141 t, das Gesamtgewicht von Lok und Tender 224 t. Sehr zufrieden war man mit dem Fahrwerk der Baureihe 06, mehrere zeitgenössische Berichte heben ausdrücklich den ruhigen Lauf der Maschine auch bei hohen Geschwindigkeiten hervor. Die hohe Zugkraft weckte ebenfalls Begeisterung. Weniger zufriedenstellend war dagegen der Betrieb mit dem Kessel, der mit 7,50 m Rohrlänge zum Problemkind geworden war. Das von der Reichsbahn verfochtene Prinzip des Langrohrkessels mit kleiner Feuerbüchsheizfläche war in eine Sackgasse geraten. Bis 1952 standen die Loks in Frankfurt und Hanau, dann wurden sie in Darmstadt und Braunschweig verschrottet.

Maßstabs- und originalgetreue Kleinmodelle für erwachsene Sammler.

Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0551/EN 60742 gefertigter Spielzeug-Transformer verwendet werden.

Elektro- und Elektronikaltgeräte dürfen nicht in den

Hausmüll gelangen. Sie müssen entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden.

Allgemeine Montage- und Sicherheitshinweise 5

Entnahme der Lok aus der Verpackung 6

Wichtige Arbeiten vor der Inbetriebnahme 6

Zusatzbauteile montieren 7

Wartungsarbeiten

• 1. Ölen ....8
• 2. Seuthe Raucheinsatz montieren ....8
• 3. Umrüsten auf Digitalbetrieb ..... 9
• 4. Lokomotivengehäuse demontieren .... 10
• 5. Tendergehäuse demontieren....10
• 6. Platine tauschen .... 10
• 7. Motor tauschen ....10
• 8. Digitaldecoder tauschen ..... 10
• 9. Haftreifen tauschen....10
• 10. Schleifer tauschen bei Wechselstromausführung ..... 10
• 11. Glühbirnen tauschen .... 10
• 12. Wartungsarbeiten an Radsätze und Getriebe.... 10

Ersatzteilliste

Gleichstrom- und Wechselstrom-Ausführung 14 – 18

Bestellbeispiel 18

Funktionstastenbelegung für Soundmodelle 19

Description Page

Allgemeine Montage- und Sicherheitshinweise

• Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen.
• Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden. Für entsprechende Arbeiten (z.B. Platinenwechsel) können Sie sich an Ihren Fachhändler oder den Hersteller wenden.
• Bei den folgenden Wartungsarbeiten ist die jeweilige Demontage beschrieben, der Zusammenbau ist in umgekehrter Reihenfolge auszuführen.
• Die folgenden Wartungsarbeiten sind bei Gleich- und Wechselstrom-Ausführungen fast identisch. Im Ausnahmefall wird im entsprechenden Textabschnitt Bezug genommen.
• Empfohlene Betriebsarten in Abhängigkeit vom Schienenradius:

Schienenradius Betrieb
300 mm nicht Zulässig
360 mm max. 50 % der Geschwindigkeit
420 mm empfohlener Radius

Arbeiten vor der Inbetriebnahme Work to be performed before starting up

Entnahme der Lok aus der Verpackung (Fig. 1)

Verpackung öffnen. Kunststoff-Schutzverpackung mit Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen.

Wichtige Arbeiten vor der Inbetriebnahme (Fig. 2)

Lösen Sie die Schrauben (1) an der Unterseite der Lokomotive, um die Zylinderabdeckungen (2) und die Blenden (3) abzumontieren, da diese für den Fahrbetrieb nicht geeignet sind.

Zusatzbauteile montieren (Fig. 3)

In der Verpackung sind zusätzliche Bauteile lose beigelegt.

• 1 = 2 x Bügelkupplung
  • 2 = Faltenbalg klein
  • 3 = Faltenbalg groß
• 4 = 2 x Bügel für Faltenbalg klein
• 5 = 2 x Bügel für Faltenbalg groß
• 6 = 2 x Heizschlauch
• 7 = 4 x Bremsschlauch
  • 8 = Lichtmaschine
• 9 = 2 x Originalkupplung
• 10 = 2 x Kolbenschutzrohr

Werden die Bauteile Pos. 9 und 10 für Vitrinenmodelle montiert, ist die Lok nicht mehr für den Fahrbetrieb geeignet.

Wartungsarbeiten Maintenance works

1. Ölen (Fig. 4)

Der Motor und die Lagerstellen der Radsätze können an den gekennzeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 10 Punkt 4.

1. Lubricating (Fig. 4)

2. Seuthe Nr. 20 Raucheinsatz montieren (Fig. 5)

Gehäuse abnehmen, siehe Seite 10 Punkt 4. Raucheinsatz (Pos. 1, Bestell-Nr. 9750.52.01) in Hülse (2) einsetzen und Gehäuse montieren.

2. Mounting the Seuthe No. 20 smoke insert (Fig. 5)

Umrüsten auf Digitalbetrieb

Gleichstrom Ausführung

Tendergehäuse abnehmen, Blindstecker (04) abziehen und DigitalDecoder (05) einstecken (siehe Seite 11). Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoderherstellers. Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes zu prüfen. Wenn keine Lichtfunktion – Stecker um 180° drehen und einstecken.

Wechselstrom-Ausführung

Lokomotiven in Wechselstrom-Ausführung AC werden serienmäßig mit Premium-Digitaldecoder (05) ausgeliefert. Der Decoder erkennt die Betriebsart (analog/digital) selbstständig. Soll der Decoder umprogramiert werden, liegt die Einbau- und Betriebsanleitung Premium-Digitaldecoder bei.

Der Decoder ist Werkseitig auf Adresse 03 eingestellt.

4. Lokomotivengehäuse demontieren (Fig. 6)

Schrauben (01) an der Gehäuseunterseite herausdrehen, Lokomotivengehäuse (02) vorsichtig nach oben abnehmen.

5. Tendergehäuse demontieren (Fig. 6)

Schrauben (01) an der Gehäuseunterseite herausdrehen, Tendergehäuse (03) vorsichtig nach oben abnehmen.

6. Platine tauschen (Fig. 6)

Tendergehäuse abnehmen, siehe Punkt 5. Blindstecker (04) bei Gleichstrom-Ausführung DC oder Digitaldecoder (05) bei Wechselstrom-Ausführung AC abziehen. Befestigungsschraube (06) herausdrehen. Sämtliche Kabel, von der Platine (07), durch abziehen der Kabelschuhe (08), ablösen. Bitte kennzeichnen Sie sich wo die einzelnen Kabel angebracht waren. Platine nach oben abnehmen.

7. Motor tauschen (Fig. 6)

Lokomotivengehäuse abnehmen, siehe Punkt 4. Getriebeabdeckung (09) mit kleinem Schraubendreher ausclipsen. Schnecke (10) und Kardanwelle (11) aus Halterung entfernen. Motor mit Motorhalterung (12) mittels Schraubendreher am Grundträger ausclipsen. Motor nach oben herausnehmen und Kabel (13) ablöten.

Achtung: Bei Ausbau des Motors auf Einbaulage achten – sonst falsche Fahrtrichtung.

8. Digitaldecoder tauschen (Fig. 6)

Tendergehäuse abnehmen, siehe Punkt 5. Digitaldecoder (05) abziehen und neuen einstecken.

9. Haftreifen tauschen (Fig. 6)

Lokomotivengehäuse abnehmen, siehe Punkt 4. Sechskantschrauben SW 2,5 (14) der Kuppelstange herausdrehen. Kuppelstange vorsichtig anheben und Haftreifen (15) wechseln.

10. Schleifer tauschen bei Wechselstromausführung (Fig. 6)

Befestigungsschraube (16) des Schleifers (17) herausdrehen, Kabel ablöten und Schleifer abnehmen.

11. Glühbirnen tauschen (Fig. 6)

Gehäuse abnehmen, siehe Punkte 4 und 5. Schraube (18) an Kontaktplatine (19, 20) herausdrehen und Kontaktplatine lösen. Kabel der defekten Glühbirne (21) an Kontaktplatine ablöten. Glühbirne mit Lampenfassung aus Lampen- gehäuse herausziehen. Einbau in umgekehrter Reihenfolge.

12. Wartungsarbeiten an Radsätze und Getriebe (Fig. 6)

Bei Wartungsarbeiten an den Radsätzen (22), dem Kuppelgestänge (23) und dem Getriebe muss das gesamte Fahrgestell zerlegt werden. Wir bitten Sie bei der Demontage des Fahrgestells genau darauf zu achten, wo und wie jedes Einzelteil montiert war. Die Einbaulage können Sie auch aus der Ersatzteilgrafik Seite 14 und 15 ersehen. Vor dem Zerlegen des Fahrgestells muss das Gehäuse demontiert werden (siehe Punkt 4 und 5). Für Beschädigungen, die durch unsachgemäße Arbeiten an den Bauteilen entstehen, kann die Firma BRAWA nicht haftbar gemacht werden.

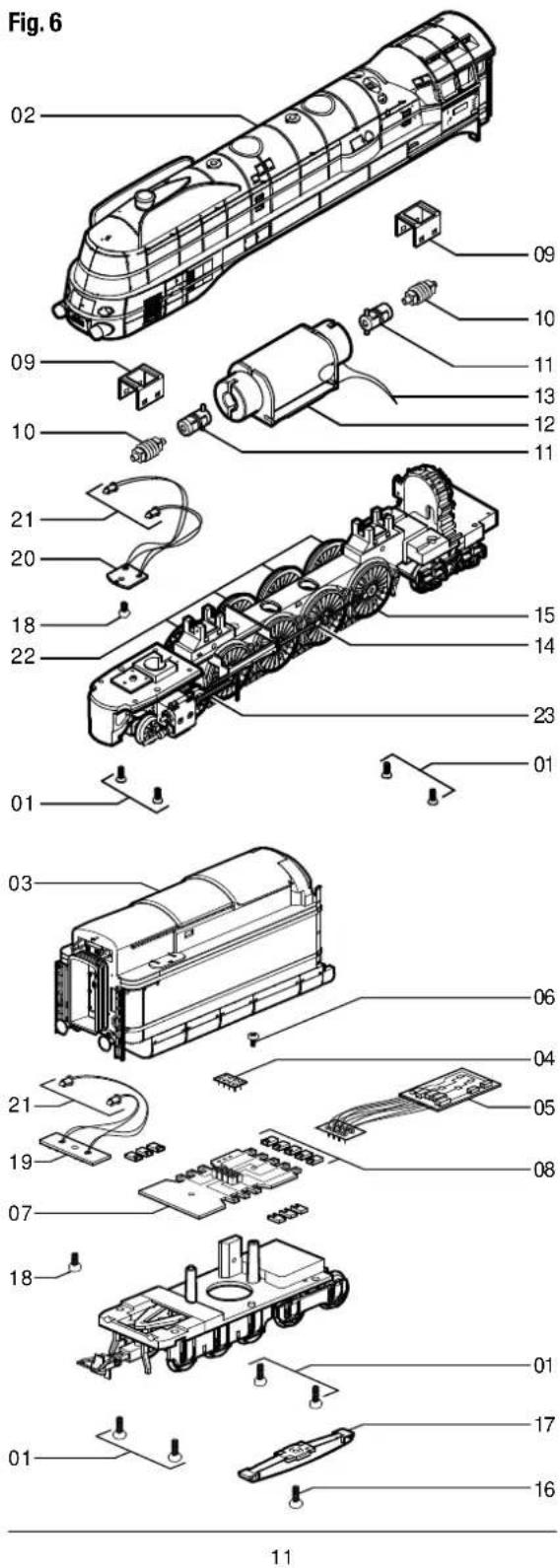

Fig. 6 02 09 10 11 13 12 11 21 20 18 15 14 22 23 01 01 03 06 04 21 19 07 08 18 01 17 16 11

Maintenance works

Pos. Bestell-Nr. Benennung Description

Order no.

1 40212.50.01 Gehäuse kpl. Body cpl.

2 0630.50.02 Windleitblech rechts Spoiler right

3 0630.50.03 Windleitblech links Spoiler left

4 0630.50.04 Seitenteil rechts Sidepart right

5 0630.50.05 Seitenteil links Sidepart left

6 0630.50.06 Schornstein Chemney

7 0630.50.07 Seitenfenster Cabinside windowglas

8 0630.50.08 Windabweiser Windshield

9 0630.50.09 Frontscheibe rechts Window front right

10 0630.50.10 Frontscheibe links Window front left

11 0630.50.11 Blende rechts Fahrgestell Cover right

12 0630.50.12 Blende links Fahrgestell Cover left

13 0630.50.13 Schraube für Schornstein Screw for chemney

14 0630.50.14 Schraube für Windleitblech Screw for Spoiler

15 0630.50.15 Pfeife Whistle

16 0630.50.16 Halter für Windleitblech Holder for Spoiler

17 0630.50.17 Sicherheitsventil Safety valve right

18 0630.50.18 Schraube für Seitenteil Screw

19 0630.50.19 Griffstange Handrail

20 0630.50.20 Griffstange lang Handrail long

21 0630.50.21 Griffstange kurz Handrail short

22 0630.50.22 Griffstange rechts Handrail right Bended

23 0630.50.23 Griffstange links gebogen Handrail left Bended

24 0630.50.24 Griffstange Kessel rechts Handrail boiler right

26 0630.50.26 Lampenglas links und rechts Lamp glass

27 3268.99.00 Glühlampen Bulbs

28 0630.50.27 Hülsen für Glühlampen Cover for Bulb

29 0630.50.28 Motor kpl. Motor cpl.

30 0630.50.29 Schnecke kpl. Worm

31 0630.50.30 Kardan kpl. Cardan cpl.

32 0630.50.31 Halterung für Schnecke Worm cover

33 0630.50.32 Schraube Inneneinrichtung Screw

34 0630.50.33 Inneneinrichtung Interior

36 0630.50.35 Gehäuseschraube vorn Screw

37 0630.50.36 Gehäuseschraube hinten Screw

38 0630.50.37 Rahmen kpl. Main frame

39 0630.50.38 Steuerungsträger kpl. Control support

40 0630.50.39 Schraube für Steuerungs- Screw

41 0630.50.40 Lampenplatine PCB for bulbs

42 0630.50.41 Schraube für Platine Screw

43 0630.50.42 Schraube für Screw

44 0630.50.43 Kontaktplatine PCB for Frontlight

45 0630.50.44 Hülse Washer

46 0630.50.45 Kabel für Rauchgenerator Contact pin

47 0630.50.46 Blattfeder Axel spring

48 0630.50.47 Einsatz für Rauch Electric muff

49 0630.50.48 Schienenräumer Rear right Side track

51 0630.50.50 Leitung kpl. Hose

52 0630.50.51 Zahnrad groß Gear wheel big

53 0630.50.52 Zahnrad klein Gear wheel small

54 0630.50.53 Achse Axle

55 40204.50.54 Sechskantschraube Screw for wheel

56 40212.50.55 Kuppelstange rechts Couple rod right

57 40212.50.56 Kuppelstange links Couple rod left

58 0630.50.57 Gestänge rechts Rods right

59 0630.50.58 Gestänge links Rods left

60 0630.50.59 Kurbelzapfen kpl. rechts Rods right

61 0630.50.60 Kurbelzapfen kpl. links Rods left

62 0630.50.61 Wipphebel Expansion link

63 0630.50.62 Splint Pin

64 0630.50.63 Zylinder rechts Cylinder right

67 0630.50.66 Abdeckung für Zylinder Separate part for cylinder

70 0630.50.69 Drehgestell hinten Rear bogie

71 0630.50.70 Stromabnahmeblech Pick-up rear bogie right

72 0630.50.71 Stromabnahmeblech links Pick-up rear bogie left DC

73 0630.50.72 Bremseinheit kpl. hinten Rear bogie brake block

Pos. Bestell-Nr. Benennung Description Order no.

74 0630.50.73 Distanzschraube hinten Screw for rear bogie

77 0630.50.76 Drehgestell kpl. vorn Front bogie

78 0630.50.77 Distanzhülse Washer

79 0630.50.78 Bremsbacken kpl. rechts Brake right Front bogie

80 0630.50.79 Bremsbacken kpl. links Brake left Front bogie

81 0630.50.80 Getriebeabdeckung kpl. Frame basic plate

82 0630.50.81 Schraube Getriebeab- Screw

83 0630.50.82 Bremsgestänge kpl. Brake linkage

84 0630.50.83 Radsatz Vorlauf DC Wheelset DC

0631.50.83 Radsatz Vorlauf AC Wheelset AC

85 0630.50.84 Radsatz Nachlauf DC Wheelset DC

0631.50.84 Radsatz Nachlauf AC Wheelset AC

86 40212.50.85 1. Kuppelradsatz DC

40213.50.85 1. Kuppelradsatz AC

87 40212.50.86 2. Kuppelradsatz DC

40213.50.86 2. Kuppelradsatz AC

88 40212.50.87 3. Kuppelradsatz DC

40213.50.87 3. Kuppelradsatz AC

89 40212.50.88 4. Kuppelradsatz DC

40213.50.88 4. Kuppelradsatz AC

90 0630.50.89 Haftreifen

91 0630.50.90 Gehäuse Tender kpl. Body Tender

92 0630.50.91 Blende Tender rechts Sliding flap right

101 0630.50.100 Hülse für Lampe Tender

102 0630.50.101 Leiter rechts Ladder right

107 0630.50.106 Platine für Licht PCB for bulb

108 0630.50.107 Schraube für Platine Screw for pcb

109 0630.50.108 Platine PCB

110 0630.50.109 Schraube Screw

111 0630.50.110 Schraube für Transistor Screw

112 40208.99.34 Blindstecker Blind plug

113 0630.50.111 Gewicht Tender Weight for tender

117 0630.50.115 Feder für Deichsel Spring

118 0630.50.116 Schraube für Kinematik Screw

119 0630.50.117 Abdeckung für Kurz- Cover connecting plate

120 0630.50.118 Nomschacht Coupler pocket

121 0630.50.119 Feder für Normschacht Spring for coupler pocket

122 0630.50.120 Rahmen kpl. Tender Main frame tender

123 9952.50.03 Bügelkupplung Coupler

124 9750.50.80 Premium-Digitaldecoder Premium digital decoder

9750.50.82 Sounddecoder Sounddecoder

125 0630.50.121 Schienenräumer Front right side track

126 0630.50.122 Abdeckung Cover

127 0630.50.123 Feder Spring

128 0630.50.124 Stromabnehmer klein DC Pick-up small DC

129 0630.50.125 Stromabnehmer groß DC Pick-up large DC

130 0630.50.126 Drehgestell klein Bogie tender small

131 0630.50.127 Drehgestell groß Bogie tender large

132 0630.50.128 Lagerschraube Screw

133 0630.50.129 Lagerschraube Screw

134 2225 Schleifer AC Pick-up shoe

135 0631.50.131 Schraube für Schleifer DC Screw for pick-up shoe

136 0630.50.132 Tender-Radsatz DC Wheelset Tender DC

0631.50.132 Tender-Radsatz AC Wheelset Tender AC

137 0630.50.133 Tender-Radsatz DC Wheelset Tender DC

0631.50.133 Tender-Radsatz AC Wheelset Tender AC

138 0630.50.134 Mutter Nut

Ersatzteilliste

Spare Parts List

Pos. Bestell-Nr. Benennung Description

Order no.

139 0630.50.135 Schraube für Gehäuse Screw

140 0630.50.136 Signalhalter Signal holder

141 0630.50.137 Gummipuffer Motorhalter Motor bearing

142 0630.50.138 Griffstangen gebogen Handrail bended

143 0630.50.139 Signalhalter Tender

144 0630.50.140 Zurüstbeutel Add-on bag

145 0630.50.141 Leiter links Ladder left

146 40204.50.142 Schraube kurz

147 9750.52.01 Rauchgenerator

Bei der Bestellung von Ersatzteilen muss die Bestell-Nr. und die Benennung angegeben werden. Ist dies nicht der Fall, kann die Bestellung nicht bearbeitet werden.

Bestellbeispiel:

Bestellung Digital-Sounddecoder

Bei der Bestellung des Digital-Sounddecoder geben Sie bitte zusätzlich zur Ersatzteil-Bestell-Nr. die Benennung und die Bestell-Nr. der entsprechenden Lok-Ausführung an. Nur so kann die richtige Funktionstastenbelegung für den Sound werksseitig vorprogrammiert werden.

Beispiel:

Position (124), Digital-Sounddecoder für Lok-Ausführung Dampflokomotive BR 06 = 9750.50.82, Digital-Sounddecoder für Lok-Ausführung Dampflokomotive BR 06.

Important notice!

Funktionstastenbelegung für Soundmodelle Function keys for Soundmodels

F0 Licht AN/AUS Light ON/OFF
F1 Fahrgeräusch AN/AUS Sound ON/OFF
F2 Pfeiffe Whistle
F3 Kupplungsgeräusch Coupler
F4 Rauch (Aux 1) Smoke (Aux 1)
F5 Injektor Injector
F6 Rangiergang Shunting mode
F7 Kompressor Airpump
F8 Kompressor langsam Airpump slow
F9 Wasserpumpe Water pump
F10 Kohle schaufeln Coal shoveling
F11 Pfeiffe kurz Whistle short
F12 Sicherheitsventil Safty valve
F13 Rangierlicht Shunting light

Brawa Modellspielwarenfabrik GmbH & Co.

Uferstraße 26-28 · D-73630 Remshalden

Hotline [phone]

Telefax +49 (0) 7151 - 746 62

www.brawa.de

40212.50.150 / 05 10 - BRA
