BEDIENUNGSANLEITUNG 43051 E 73 (HO) Brawa

Die beiden bayrischen EG 4X1/1 waren nach dem ersten Weltkrieg noch vorhanden und wurden von der Deutschen Reichsbahn, Gruppenverwaltung Bayern übernommen. Ab 1923 wurde die komplizierte Bezeichnung durch das einfachere EG 1 ersetzt, bei der DRG erhielten sie dann ab 1926 die Baureihe E 73 zugewiesen. Die beiden Loks waren immer in Freilassing beheimatet, neben ihrer Stammstrecke wurden sie auch im Rangierdienst in Salzburg verwendet. Offenbar war man auch bei der DRG mit ihnen sehr zufrieden, denn erst 1937 und 1941 schieden sie aus dem Dienst. Eine der beiden Loks wurde zu einem Schneepflug umgebaut, der dann noch lange Jahre treue Dienste leistete.

Nicht bestimmt für Kinder unter 3 Jahren. Verschluckbare Kleinteile. Betriebsanleitung aufbewahren! Not recommended for children under 3 years of age. Small parts may be swallowed. Retain the operating instructions!

Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0551/EN 60742 gefertigter Spielzeug-Transformator verwendet werden. Only a toy transformer produced compliant with VDE 0551/EN 60742 may be used as a voltage source to operate this product.

Dieses Produkt entspricht den grundlegenden Sicherheits- und Gesundheitsanforderungen der Europäischen Richtlinie für Spielzeuge (88/378/EWG) unter Beachtung der Europäischen Sicherheitsnorm EN 71. This product conforms to the fundamental health and safety requirements of the European Directive for Toys (88/378/EEC) with due regard to the European Safety Standard EN 71.

Elektro- und Elektronikaltgeräte dürfen nicht in den Hausmüll gelangen. Sie müssen entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden. Electrical equipment may not reach to domestic waste. According to the current terms of the country reference the electrical equipment must professional disposed.

Inhaltsverzeichnis Contents

Benennung Seite

Allgemeine Montage- und Sicherheitshinweise 4

Entnahme der Lok aus der Verpackung 5

Arbeiten vor der Inbetriebnahme 6

Zusatzbauteile montieren 6

Wartungsarbeiten

1. Ölen 7
   2.Gehäuse demontieren 8
2. Beleuchtung, Platine tauschen 8
3. Motor Tauschen 8
4. Digitaldecoder tauschen 8
5. Pantograph tauschen 8
6. Haftreifen tauschen 9
7. Schleifer tauschen bei Wechselstromausführung ..... 9
8. Wartungsarbeiten an Radsätze und Getriebe 9
9. Umrüsten auf Digitalbetrieb 10
10. Umschalten von Unter- auf Oberleitung 10

Ersatzteilliste

Gleichstrom- und Wechselstrom-Ausführung ..... 12 – 13 / 14 – 15

Bestellbeispiel 15

Description Page

Allgemeine Montage- und Sicherheitshinweise

• Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen.
• Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden. Für entsprechende Arbeiten (z. B. Platinenwechsel) können Sie sich an Ihren Fachhändler oder den Hersteller wenden.
• Bei den folgenden Wartungsarbeiten ist die jeweilige Demontage beschrieben, der Zusammenbau ist in umgekehrter Reihenfolge auszuführen.
• Die folgenden Wartungsarbeiten sind bei Gleich- und Wechselstrom-Ausführungen fast identisch. Im Ausnahmefall wird im entsprechenden Textabschnitt Bezug genommen.
• Jegliche Kabel oder Verbindungsdrähte die in diesem Produkt verbaut sind dürfen nicht in eine Netzsteckdose eingeführt werden. Lebensgefahr!

Entnahme der Lok aus der Verpackung (Fig. 1)

Deckel der Verpackung öffnen. Kunststoff-Schutzverpackung mit Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen.

Arbeiten vor der Inbetriebnahme Work to be performed before starting up

Zusatzbauteile montieren (Fig. 2)

In der Verpackung sind zusätzliche Bauteile lose beigelegt.

• 1 = 2x Bügelkupplung
- 2 = 2x Kupplungshaken
• 3 = 2x Originalkupplung
• 4 = 8x Bremsschlauch Westinghouse
- 5 = 8x Bremsschlauch Knorr

Werden die Bauteile für Vitrinenmodelle montiert, ist die Lok nicht mehr für den Fahrbetrieb geeignet!

Der Motor und die Lagerstellen der Radsätze können an den gekennzeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 8 Punkt 2.

1. Lubricating (Fig. 3)

Wartungsarbeiten Maintenance works

2. Gehäuse demontieren (Fig. 5)

Schrauben (34) an der Gehäuseunterseite herausdrehen, Gehäuse (09) vorsichtig nach oben abnehmen.

2. Dismantling the casing (Fig. 5)

3. Beleuchtung, Platine tauschen (Fig. 5)

Diese Lokomotive ist mit wartungsfreien Leuchtdioden ausgestattet (67, 68). Bei einem eventuellen Defekt der Leuchtdioden wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller. Befestigungsschraube (80) herausdrehen. Sämtliche Kabelschuhe (60) von der Platine (59) abnehmen. Bitte kennzeichnen Sie sich wo die einzelnen Kabel angebracht waren. Platine nach oben abnehmen.

4. Motor tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 2. Schrauben (31) an der Gehäuseunterseite herausdrehen und Motor (30) nach oben herausnehmen.

Achtung!

Bei Ausbau des Motors auf Einbaulage achten – sonst falsche Fahrtrichtung.

4. Exchanging the motor (Fig. 5)

5. Digitaldecoder tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 2. Digitaldecoder (69) abziehen und neuen einstecken.

6. Pantograph tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 2. Befestigungsschraube (66) im Gehäuseinneren herausdrehen und Pantograph (01) vorsichtig vom Isolator trennen und abnehmen. Beim Einbau des Pantographen und festziehen der Befestigungsschraube ist darauf zu achten, dass sich das Kontaktblech auf der Platine (67, 68) nicht verdreht.

7. Haftreifen tauschen (Fig. 5)

Gehäuse abnehmen, siehe Punkt 2.

Drehgestellhalter (32) mit kleinem Schraubendreher ausclipsen.

Schnecke (33) mit Kardanwelle aus Halterung entfernen. Drehgestell (48) nach unten abnehmen und Haftreifen (77) tauschen.

8. Schleifer tauschen bei Wechsel- stromausführung (Fig. 5)

Befestigungsschraube (58) des Schleifers (57) herausdrehen und Schleifer abnehmen.

9. Wartungsarbeiten an Radsätze und Getriebe (Fig. 5)

Bei Wartungsarbeiten an den Radsätzen und dem Getriebe muss das gesamte Fahrgestell zerlegt werden. Wir bitten Sie bei der Demontage des Fahrgestells genau darauf zu achten, wo und wie jedes Einzelteil montiert war.

Die Einbaulage können Sie auch aus der Ersatzteilgrafik Seite 12 und 13 ersehen. Vor dem Zerlegen des Fahrgestells muss das Gehäuse demontiert werden (siehe Punkt 2). Für Beschädigungen, die durch unsachgemäße Arbeiten an den Bauteilen entstehen, kann die Firma BRAWA nicht haftbar gemacht werden.

Wartungsarbeiten Maintenance works

10. Umrüsten auf Digitalbetrieb

Gleichstrom-Ausführung

Dach abnehmen, Blindstecker (81) abziehen und Digital-Decoder (69) einstecken. Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoder-herstellers. Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes zu prüfen. Wenn keine Lichtfunktion – Stecker um 180° drehen und einstecken.

Wechselstrom-Ausführung

Lokomotiven in Wechselstrom-Ausführung AC werden serienmäßig mit Premium-Digitaldecoder (69) ausgeliefert. Der Decoder erkennt die Betriebsart (analog / digital) selbstständig. Soll der Decoder umprogramiert werden, liegt die Einbau- und Betriebsanleitung Premium-Digitaldecoder bei.

Der Decoder ist Werkseitig auf Adresse 03 eingestellt.

11. Umschalten von Unter- auf Oberleitung (Fig. 4)

Die E-Lok wird für Unterleitungsbetrieb geliefert!

Dachaufsatz (08) abnehmen. Für Oberleitungsbetrieb muß der Schalter auf der Platine um 90° nach rechts gedreht werden.

Unterleitung Subline operation

Oberleitung Cat wire operation

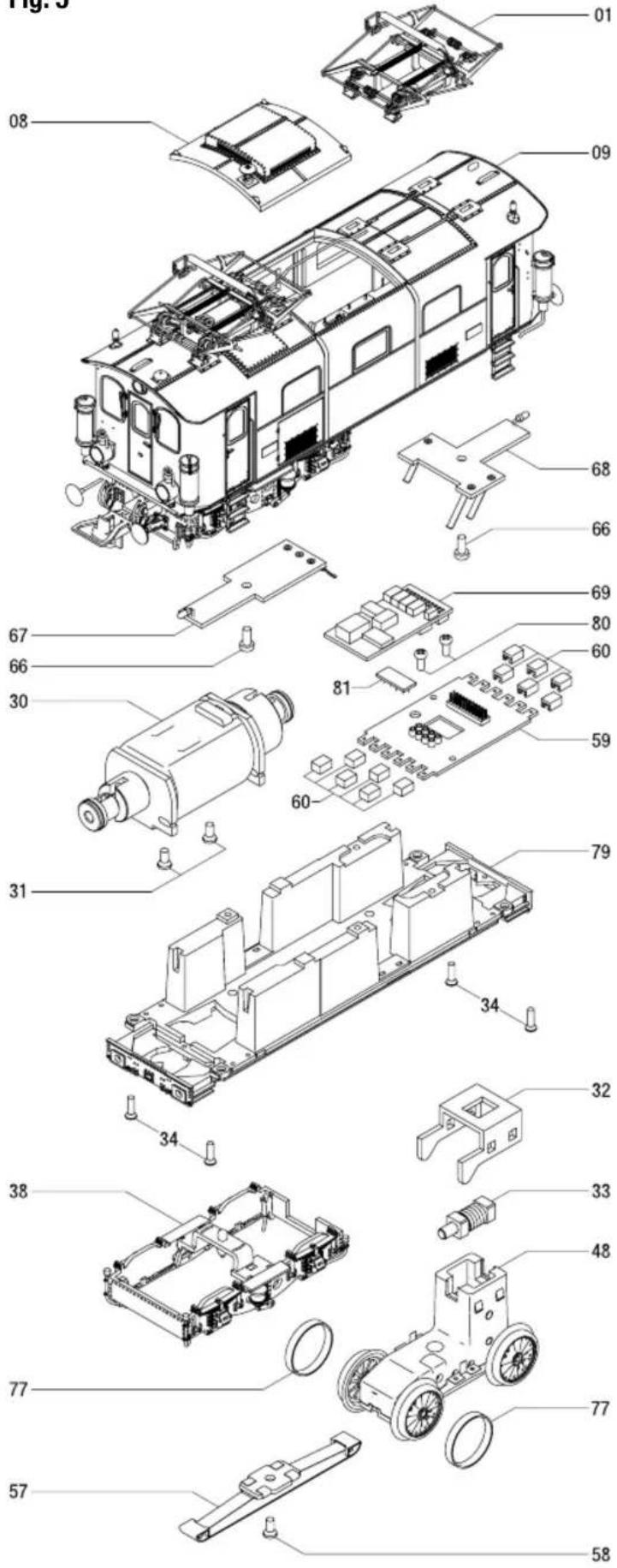

Fig. 5

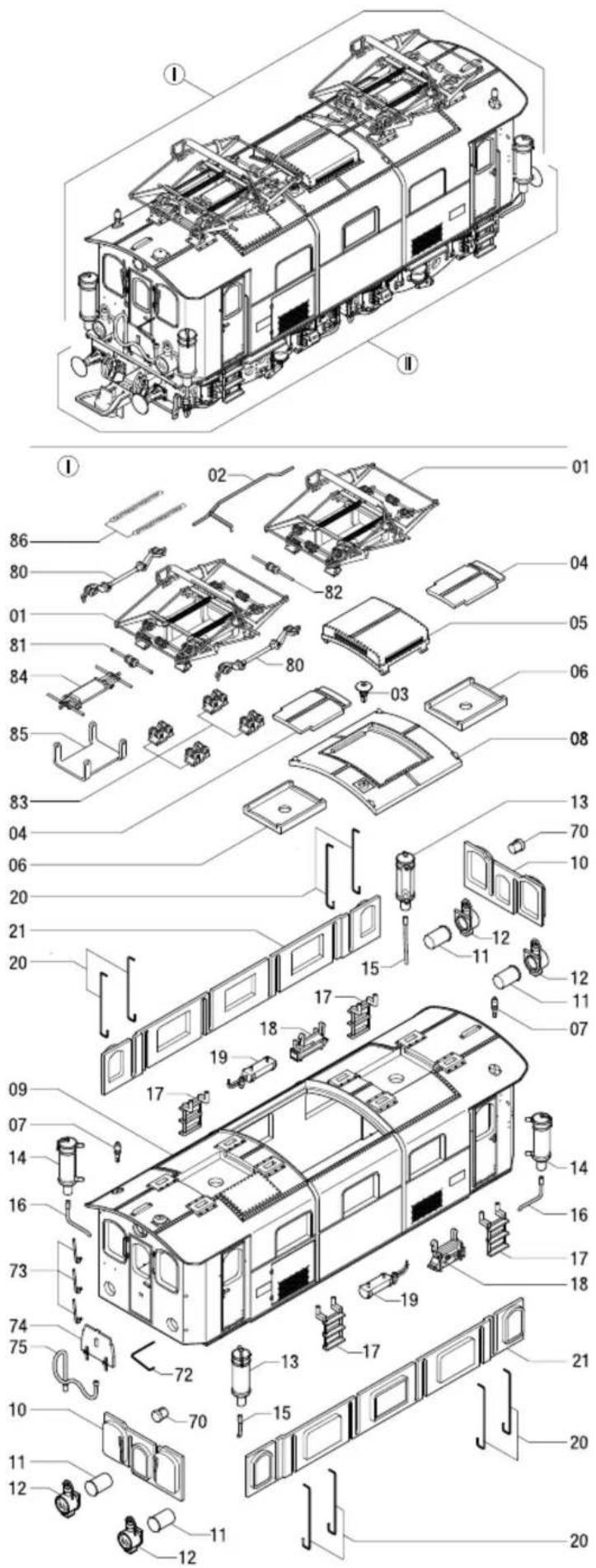

Ersatzteilliste Spare parts list

Pos.Bestell Nr. Benennung Description Order no.

1 43050.50.01 Pantograph Pantograph 43054.50.01 Pantograph f. 43054 Pantograph f. 43054

2 43050.50.02 Dachleitung Roof wire

3 43050.50.03 Schraube Screw

4 43050.50.04 Abdeckung Cover 43054.50.04 Abdeckung f. 43054 Cover f. 43054

5 43050.50.05 Abdeckung Cover 43054.50.05 Abdeckung f. 43054 Cover 43054

6 43050.50.06 Halter f. Phantogr. Holder f. pantogr.

7 43050.50.07 Pfeife Pipe

8 43050.50.08 Dachaufsatz Roof 43054.50.08 Dachaufsatz f. 43054 Roof f. 43054

9 43050.50.09 Gehäuse Body 43054.50.09 Gehäuse f. 43054 Body f. 43054

10 43050.50.10 Fenstereinsatz vorne Window front

11 43050.50.11 Lichtleiter Light bar

12 43050.50.12 Lampe Lamp

13 43050.50.13 Sandbehälter li. Sand box le. 43054.50.13 Sandbehälter li. f. 43054 Sand box le. f. 43054

14 43050.50.14 Sandbehälter re. Sand box ri. 43054.50.14 Sandbehälter re. f. 43054 Sand box ri. f. 43054

15 43050.50.15 Sandrohr li. Sandpipe le.

16 43050.50.16 Sandrohr re. Sandpipe ri.

17 43050.50.17 Leiter Ladder

18 0650.50.97 Hebewinde Winch

19 43050.50.18 Luftkessel Airtank

20 43050.50.19 Griffstange Handrail 43054.50.19 Griffstange f. 43054 Handrail f. 43054

21 43050.50.20 Fenstereinsatz Window

22 43050.50.21 Puffer li. Buffer le.

23 43050.50.22 Puffer re. Buffer ri.

24 43050.50.23 Platine m. LED PCB w. LED

25 43050.50.24 Abdeckung Cover

26 43050.50.25 Führerstand Drivers cabin

27 43050.50.26 Schraube Screw

28 43050.50.27 Lagerstein Bearing

29 43050.50.28 Kardan Cardan

30 43050.50.29 Motor kpl. mit Halterung Motor cpl. w. holder

31 43050.50.30 Schraube f. Motor Screw f. motor

32 43050.50.31 Halter f. Drehgestell Holder f. bogie

33 43050.50.32 Schnecke kpl. Worm gear cpl.

34 43050.50.33 Schraube Gehäuse Screw body

35 9952.50.00 Kupplung Coupler

36 43050.50.34 Kupplungsdeichsel Coupler pocket

37 43050.50.35 Feder Spring 38 43050.50.36 Drehgestellblende Bogie frame

39 43050.50.37 Schienenräumer li. Track cleaner le.

40 43050.50.38 Schienenräumer re. Track cleaner ri.

41 43050.50.39 Schienenräumerverbindung Track cleaner

42 43050.50.40 Sandfallrohr vorne li. Sandpipe front le.

43 43050.50.41 Sandfallrohr vorne re. Sandpipe front ri.

44 43050.50.42 Sandfallrohr mitte li. Sandpipe middle le.

45 43050.50.43 Sandfallrohr mitte re. Sandpipe middle ri.

46 43050.50.44 Bremszylinder li. Brake cylinder le.

47 43050.50.45 Bremszylinder re. Brake cylinder ri.

48 43050.50.46 Getriebegehäuse Gearbox

49 43050.50.47 Zahnrad f. Schnecke Gear f. worm

50 43050.50.48 Zahnradwelle Gear shaft

Pos. Bestell Nr. Benennung Description Order no.

51 43050.50.49 Zahnrad 1 Gear 1

52 43050.50.50 Zahnrad 2 Gear 2

53 43050.50.51 Radsatz DC Wheelset DC 43054.50.51 Radsatz DC f. 43054 Wheelset DC f. 43054 43051.50.51 Radsatz AC Wheelset AC 43055.50.51 Radsatz AC f. 43055 Wheelset AC f. 43055

54 43050.50.52 Getriebeabdeckung DC Gearbox cover DC 43051.50.52 Getriebeabdeckung AC Gearbox cover AC

55 43050.50.53 Getriebeabdeckung Gearbox cover

56 43050.50.54 Schraube f. Getriebeabdeck. Screw f. gearbox cover

57 2225 Schleifer AC Pic up shoe AC

58 43051.50.55 Schraube f. Schleifer Screw f. pic up shoe

59 43050.50.56 Platine PCB

60 0250.55.83 Kabelschuh Cabellug

61 43050.50.01 Halterung f. Lautsprecher Holder f. speaker

62 43052.50.02 Lautsprecher Speaker

63 43050.50.03 Schallkapsel Sound cap

64 43050.50.04 Schraube Screw

65 43050.50.57 Abdeckung

66 43050.50.58 Schraube Screw

67 43050.50.59 Platine 1 f. Stirnlampe PCB 1 f. top light

68 43050.50.60 Platine 2 f. Stirnlampe PCB 2 f. top light

69 9750.55.00 Digital Premium Decoder Digital Premium Decoder

70 43050.50.61 Lichtleiter Stirnlampe Light bar top light

71 43050.50.62 Zurüstbeutel Add on part

72 43054.50.20 Griffstange Handrail

73 43054.50.21 Halter f. Trittstufe Step support

74 43054.50.22 Übergang Walkway

75 43054.50.23 Leitung Pipe

76 43050.50.63 Radsatz Wheelset w. traction mit Haftreifennut DC tire DC

43051.50.63 Radsatz Wheelset w. traction mit Haftreifennut AC tire AC

43054.50.63 Radsatz mit Wheelset w. traction Haftreifennut DC f. 43054 tire DC f. 43054

43055.50.63 Radsatz mit Wheelset w. traction

Haftreifennut AC f. 43055 tire AC f. 43055 Haftreifen Traction tire

77 43050.50.64 Haftreifen Traction tire

78 43050.50.65 Bremseinrichtung Brake block unit

79 43050.50.66 Chassis kpl. Chassis cpl.

80 43050.50.67 Strebe Strives

81 43050.50.68 Querstrebe Tie bar

82 43050.50.69 Querstrebe Tie bar

83 43050.50.70 Isolator Isolator

84 43050.50.71 Abdeckung Cover

85 43050.50.72 Halter für Pantograph Holder for pantograph

86 43050.50.73 Feder für Pantograph Spring for pantograph

* Bauteil wird nur bei Gleichstromausführung verwendet

** Bauteil wird nur bei Wechselstromausführung verwendet

Bei der Bestellung von Ersatzteilen muss die Bestell-Nr. und die Benennung angegeben werden. Ist dies nicht der Fall, kann die Bestellung nicht bearbeitet werden.

Bestellbeispiel:

Position (26), Führerstand = 43050.50.25, Führerstand
