BEDIENUNGSANLEITUNG ER-180 Sam4S

Bedienungs & Programmieranleitung

Das von Ihnen erworbene Produkt enthält eine Non-rechargeable Mn Batterie. Diese Batterie ist recyclebar. Unter Berücksichtigung der gesetzlichen Bestimmungen ist es unter Umständen nicht erlaubt, diese Batterie über den Hausmüll zu entsorgen.

Bitte informieren Sie sich bei den zuständigen Behörden über die ordnungsgemäße Entsorgung.

WARNUNG

Dies ist ein KLASSE A Produkt. In häuslicher Umbebung kann dieses Gerät in seltenen Fällen Funkstörungen verursachen, gegen die dann entsprechende Maßnahmen vorgenommen werden müssen

1. Bestimmungen für die Service Fachwerkstatt

Folgen Sie diesen Sicherheits-, Wartungs- und ESD-Bestimmungen um Beschädigungen zu vermeiden und sich und das Gerät gegen potentielle Gefahren wie Elektroschock zu schützen.

1.1. Sicherheitsbestimmungen

1. Stellen Sie sicher, dass alle eingebauten Schutzvorrichtungen angeschlossen worden sind. Richten Sie jede fehlende Schutzabschirmung wieder ein.
2. Wenn Sie das Gehäuse und seine Bauteile wieder zusammensetzen, stellen Sie sicher, dass Sie alle Schutzabschirmungen wieder anschliessen.
3. Sorgen Sie dafür, dass es keine Gehäuseöffnungen gibt, durch welche Personen, -insbesondere Kinder- ihre Finger stecken und in Berührung mit gefährlicher Spannung kommen könnten. Diese Warnung betrifft auch allzu weit geöffnete Lüftungsschlitze und schlecht passende Abdeckungen und Schubladen.
4. Vorsicht bei Veränderungen des Designs: Verändern Sie niemals das mechanische oder elektrische Design des Gerätes oder fügen etwas hinzu. Nicht authorisierte Veränderungen bedeuten eine Gefahr für die Sicherheit. Darüberhinaus unterlassen Sie jegliche Designveränderungen oder Zusätze die die Herstellergarantie ungültig werden lassen.
5. Komponenten, Teile und Verkabelung die scheinbar überhitzt oder anderweitig beschädigt worden sind, sollten durch Teile ersetzt werden, welche den original Spezifikationen entsprechen. Stellen Sie immer die Ursache der Beschädigung oder der Überhitzung fest und beseitigen Sie potentielle Gefahren.
6. Untersuchen Sie die original Kabelschutzummantelung, besonders in Bereichen: von scharfen Kanten, und der 220 Volt Stromversorgung. Achten Sie immer auf abgeklemmte, ausgefranste Verkabelung oder Kabel, die nicht angeschlossen sind. Verändern Sie nicht den Abstand zwischen den Komponenten und der Platine. Prüfen

Sie das Netzkabel auf Beschädigungen. Stellen Sie sicher, dass die Leitungen und Komponenten heisse Teile nicht berühren.

7. Produktsicherheit:

Einige elektrische und mechanische Teile haben besondere sicherheitsbezogene Eigenschaften, welche man nicht auf den ersten Blick sieht. Die Sicherheitsmerkmale und der Schutz, den sie bieten, könnte verloren gehen, wenn die Ersatz-Komponenten nicht den Originalen entsprechen. Das gilt sogar wenn das Eratzteil für höhere Spannung oder Wattleistung eingestuft.

Die für die Sicherheit entscheidenden Komponenten werden auf dem Schaltplan durch Hinweise gekennzeichnet. Z.B. (A) oder (A)

Verwenden Sie Ersatzkomponenten, welche die gleichen Spezifikationswerte für Flammbeständigkeit oder Durchschlagfestigkeit haben. Ein Ersatzteil, das nicht die gleichen Sicherheitseigenschaften hat wie das Original kann Kurzschluss, Feuer oder andere Gefahren verursachen.

1.2. Wartungsbestimmungen

Achtung: Lesen Sie bitte das Kapitel „Sicherheitsbestimmungen“ zuerst. Falls sich unvorhergesehenerweise Widersprüche zwischen den Wartungsbestimmungen und den Sicherheitsbestimmungen ergeben, halten Sie sich immer an die Sicherheitsbestimmungen.

Achtung: Wenn Sie einen Elektrolytkondensator falsch gepolt installieren, wird dieser exlodieren.

1. Die Einbaurichtung (Polung) ist am Bauteil und auf der Platine gekennzeichnet. Bitte folgen Sie diesen Anweisungen.
2. Ziehen Sie den Stecker des Spannungsversorgungskabels aus der Steckdose bevor Sie versuchen folgendes zu tun:

(a) öffnen des Gehäuses
(b) Entfernen oder Neuinstallieren von einzelnen oder mehreren Bauteilen
(c) Herausziehen von Verbindungskabeln
(d) Anschliessen einer Test-Komponente

1. Auf der Platine sind einige Sicherungs- und Fixierungen an Komponenten angebracht. Manchmal wird ein Isolierschlauch oder Isolierband verwendet. Die interne Verkabelung ist manchmal befestigt um den Kontakt mit heissen Bauteilen zu verhindern. Reinstallieren Sie solche Sicherungen und Fixierungen an ihrer Original-Position entsprechend.
2. Überprüfen Sie nach der Wartung, ob alle Schrauben, Bauteile und die Verkabelung korrekt reinstalliert worden sind. Stellen Sie sicher, dass der Bereich um den gewarteten Teil nicht beschädigt worden ist.

3. Überprüfen Sie die Isolierung zwischen den Polen des Netzsteckers und den zugänglichen leitenden Teilen (Beispiele: Metallplatten und Anschlussklemmen)

4. Überprüfen der Isolierung:

Ziehen Sie den Stecker aus der Netzdose und stellen Sie den Netzschalter auf „ON“. Schliessen Sie ein Isolationswiderstandsmessgerät (500 Volt) an die Pole des Netzsteckers an.

Der Isolationswiderstand zwischen jedem der beiden Pole des Netzsteckers und den

1. Beschädigen Sie niemals irgendeinen der Kühlkörper. Schliessen Sie niemals Strom an die Einheit an, wenn nicht alle Halbleiter- Kühlkörper korrekt installiert sind.
2. Schliessen Sie immer die Erdungsleitung für das jeweilige Bauteil an die Geräte-Chassis-Erdung an, bevor Sie eine positive Leitung anschliessen. Entfernen Sie die Erdungsleitung für ein Bauteil immer zuletzt.

1.3. Bestimmungen für Elektrostatisch empfindliche Bauteile (ESDs)

1. Einige Halbleiter-Bauteile können leicht durch statische Elektrizität beschädigt werden. Solche Komponenten werden im folgenden ESDs (Electrostatically Sensitive Devices) genannt; die Beispiele schliessen auch integrierte Schaltkreise und einige Feldeffekt-Transistoren mit ein. Die folgenden Massnahmen dienen dazu, das Auftreten von Bauteilschäden durch statische Elektrizität zu reduzieren.
2. Unmittelbar bevor Sie mit irgendwelchen Halbleiter-Komponenten oder Bauteilgruppen arbeiten, leiten Sie die elektrostatische Aufladung ihres Körpers ab, indem Sie eine Ihnen bekannte Erdung berühren. Wahlweise tragen Sie ein Armband-Gerät (Legen Sie das Gerät unbedingt ab, bevor Sie den Strom anschalten – Das ist eine Vorsichtsmassnahme gegen Elektroschock)

3. Nachdem Sie eine mit ESDs ausgestattete Bauteilgruppe entfernt haben, legen Sie diese auf eine leitende Oberfläche oder Aluminium-Folie um elektrostatischen Aufladung zu verhindern.

4. Verwenden Sie keine Frigen/Freon-haltigen Chemikalien. Diese können elektrische Aufladung verursachen, welche dann ESDs beschädigen.

5. Wenn Sie ESDs an-oder ablöten benutzten Sie nur einen Lötkolben mit geerdeter Spitze.
6. Verwenden Sie nur antistatische Lötzinn-Entferner. Viele Lötzinn-Entferner sind nicht als antistatisch eingestuft, sie können zu ausreichend hoher elektrischer Aufladung führen um ESDs zu beschädigen.
7. Packen Sie ein Ersatz-ESD nicht eher aus der Schutzverpackung aus bis Sie tatsächlich mit der Installation beginnen. Die meisten Erstatz-ESDs werden mit Schutzverpachung verschickt, die elektrisch kurzgeschlossen sind durch leitenden Schaum, Aluminum-Folie oder andere leitende Materialien.
8. Unmittelbar bevor Sie die Schutzverpackung von den Kontakten des Ersatz-ESD entfernen, bringen Sie die Schutzverpackung in Berührung mit dem Chassis oder dem Schaltkreis-Aufbau, wo das Bauteil installiert werden soll.
9. Bewegen Sie sich so wenig wie möglich, wenn Sie mit Ersatz ESDs arbeiten. Bewegungen die dazu führen, dass Textilien aneinander reiben, oder wenn Sie einen Fuss von Teppich anheben, können ausreichend statische Elektrizität erzeugen um ein ESD zu beschädigen.

ACHTUNG

Explosionsgefahr falls die Batterie nicht korrekt ersetzt wird.

Ersetzen Sie die Batterie nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ.

Entsorgen Sie gebrauchte Batterien entsprechend den Anweisungen des Herstellers.

Inhalt

SETUP START ANWEISUNG 5

AUSPACKEN DER ER-180 5

RAM-CLEAR....5

PAPIERROLLE EINLEGEN....6

FARBROLE WECHSELN 8

GRUNDLAGEN....9

ZENTRALSCHLOSS 9

DISPLAY....9

TASTATUR....10

FUNKTIONSTASTEN....10

RECHNER FUNKTIONSTASTEN 12

PROGRAMIERUNG 13

STEUER, DEZIMALPUNKT 13

WARENGRUPPEN ZUORDNUNG ZUM PLU 14

STATUS UND FESTPREIS FÜR PLU & WG 14

MWST-SATZ PROGRAMMIEREN 16

PROZENT TASTEN FUNKTION (%)....16

KASSEN NUMMER....17

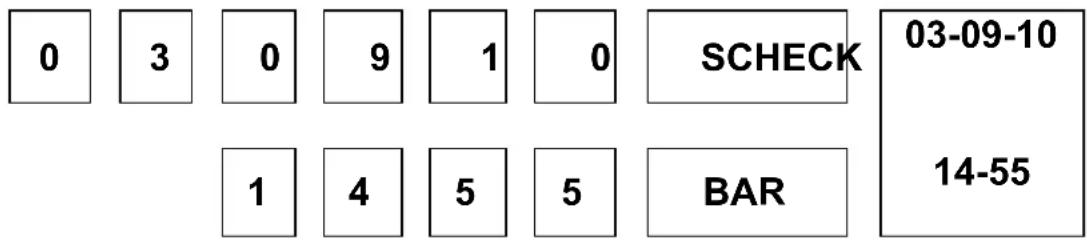

DATUM & ZEIT EINSTELLEN 21

WÄHRUNGS UMRECHNUNGSKURS 22

REGISTRIERUNGS MODUS 23

BEDINER ANMELDUNG 24

K/V#....24

NICHT RECHNENDE NUMMER 24

WARENGRUPPEN ABLÄUFE......25

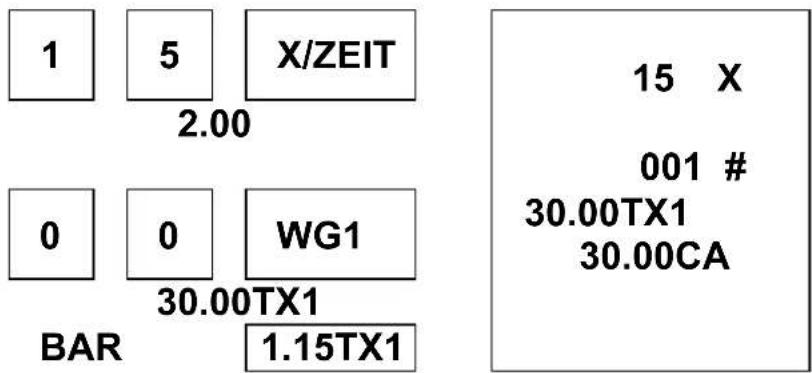

MULTIPLIKATION EINER WG EINGABE 25

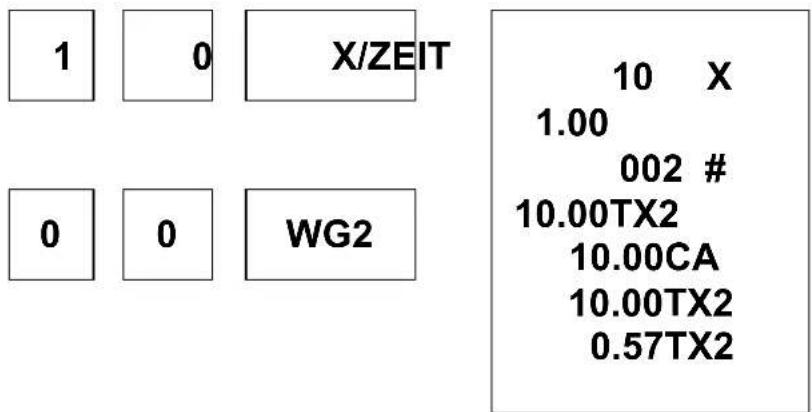

EINZEL WG VERKAUF 25

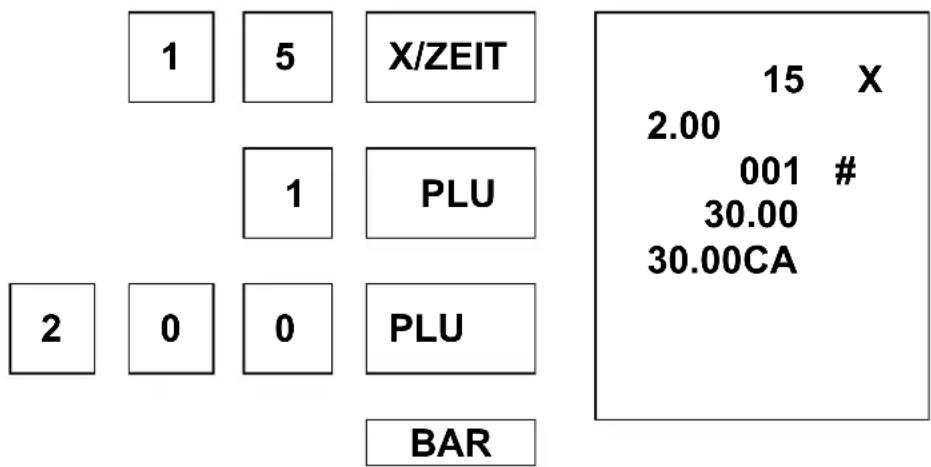

PLU EINGABE MIT OFFENEM PREIS....26

PLU MULTIPLIKATIONS EINGABE 26

EINZEL PLU VERKAUF 26

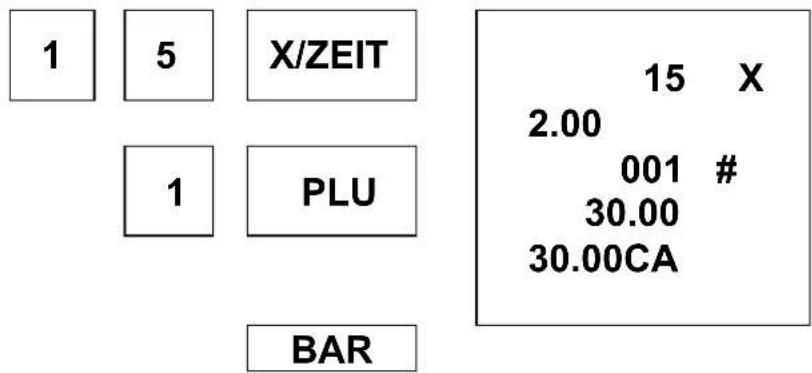

PLU EINGABE MIT FEST PREIS 27

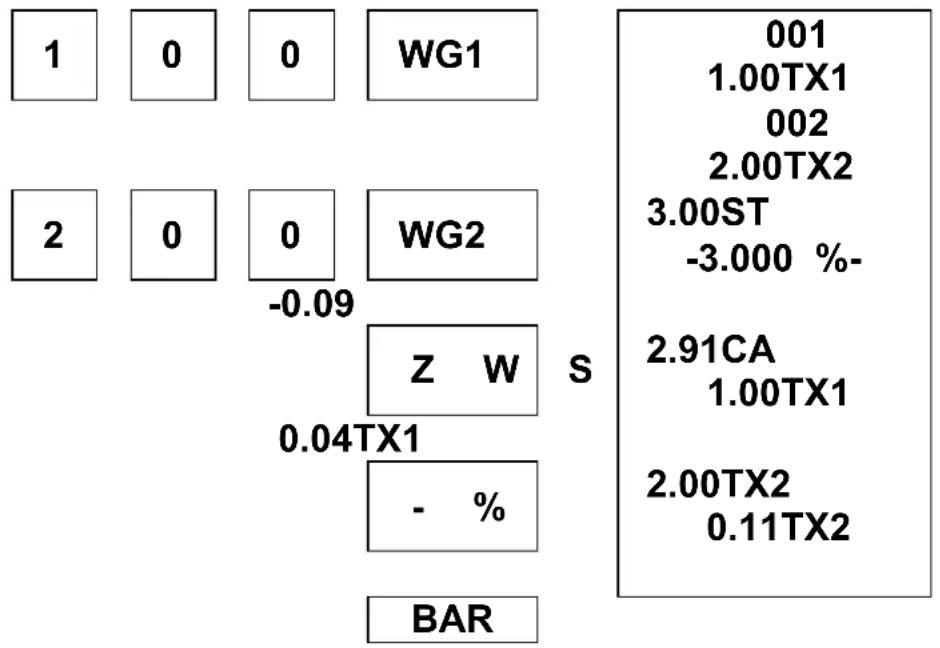

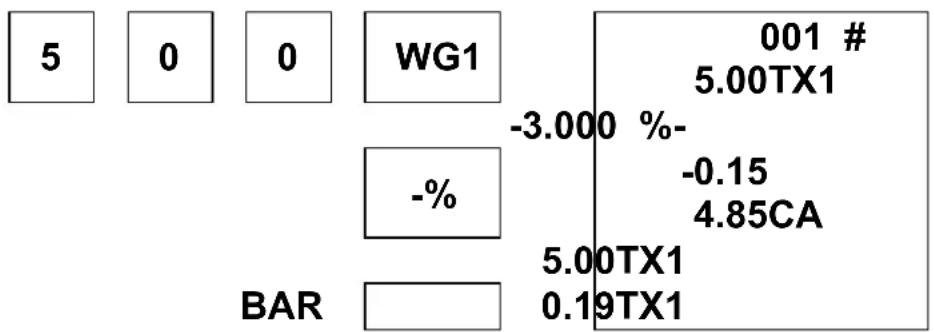

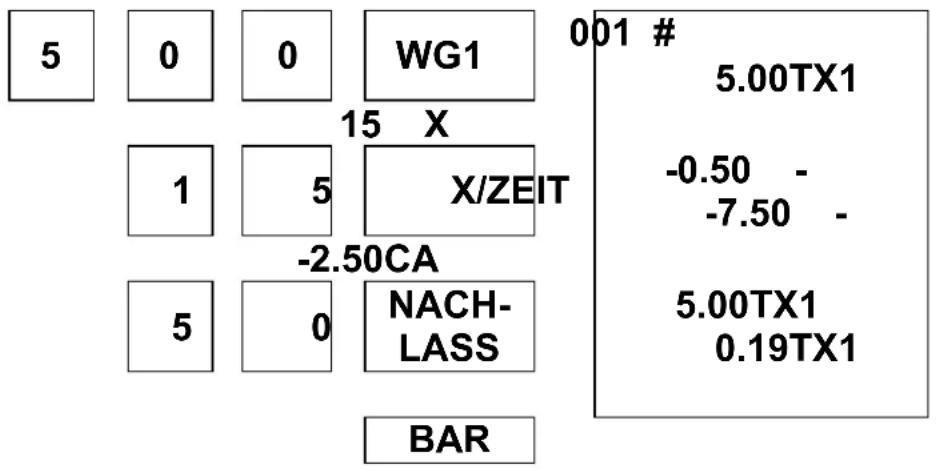

EINZEL PLU....27

NACHLASS TASTEN EINGABE....28

ABSCHLUSSARTEN....31

BAR....31

RÜCKGELD MIT BAR 31

SCHECK....31

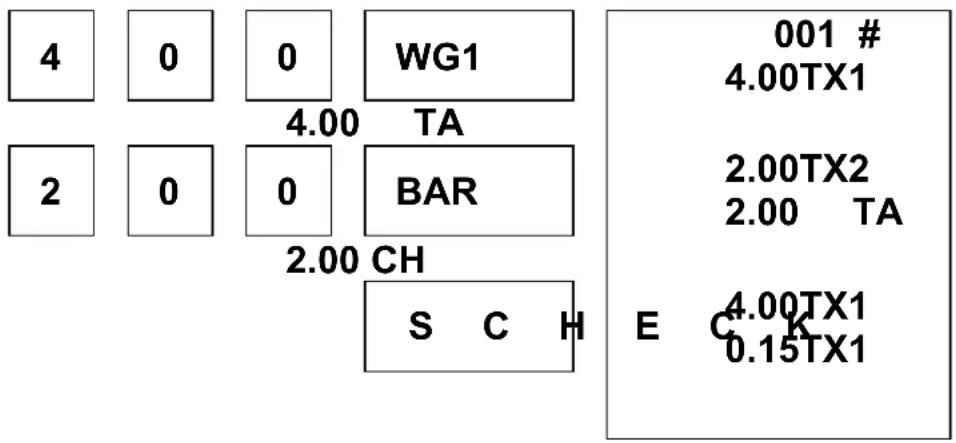

GEMISCHTE ZAHLUNG 32

EINZAHLUNG....32

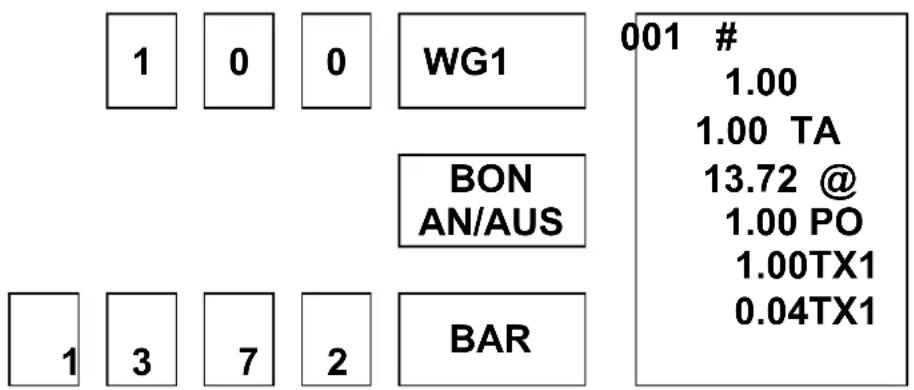

AUSZAHLUNG 32

WÄHRUNGSUMRECHNUNG 33

BON AN/AUS....33

RECHNER FUNKTION....34

BERICHTS TABELLE 35

KASSIERERSELBSTABRECHNUNG 36

FINANZ TAGESBERICHT 37

P-T-D GRAND TOTAL BERICHT 37

WARENGRUPPEN BERICHT 38

BED BERICHT....38

FINANZ Z2 BERICHT 39

NET, GROSS, GRAND AUFSCHLÜSSELUNG......40

SETUP START ANWEISUNG

Die folgende Anleitung beschreibt, wie Sie die Kasse in Betrieb nehmen.

AUSPACKEN DER ER-180

1. Auspacken des Kassensystems.
2. Entnehmen Sie dem Karton die innen liegenden Zubehörteile.

* 1 Kassenrolle

* 1 Aufwickelspule für das Journal

RAM-CLEAR

1. Schlüssel in die S Position.
2. Halten Sie die "00" Taste gedrückt und stecken Sie das Netzteil ein.
3. Die ER-180 druckt zur Bestätigung einen Bon mit dem Symbol "......".

HINWEISS : BEI EINEM RAM-CLEAR WERDEN ALLE DATEN, DIE AUF DER KASSE GESPEICHERT SIND, GELÖSCHT.

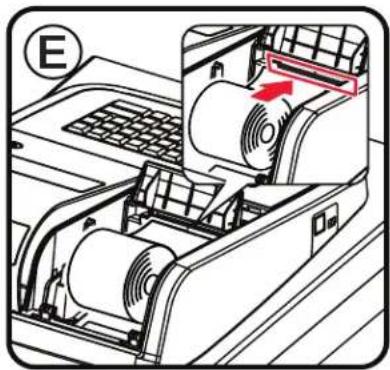

PAPIERROLLE EINLEGEN

1. Entfernen Sie den Druckerdeckel und rollen Sie von der Kassenrolle ca. 20cm Papier ab. Achten Sie darauf, dass Sie eine saubere, gerade Kante am Rollenanfang haben.

2. Legen Sie die Kassenrolle in die dafür vorgesehen Mulde hinter dem Drucker. Achten Sie darauf, dass das Papier von unten abgerollt wird!

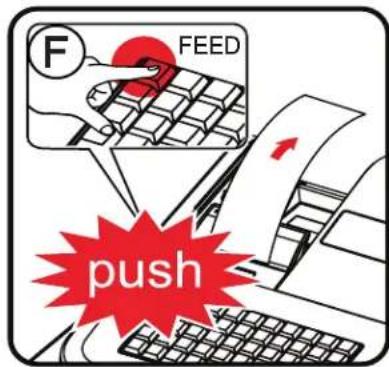

1. Drücken Sie die "BON VOR" Taste sobald Sie beim Papier einlegen auf einen Widerstand gestoßen sind..

2. Wenn der Bontransport über die „BON VOR“ Taste nicht funktionieren sollte, vergewissern Sie sich, dass das Papier richtig eingelegt wurde.

Für den BON Betrieb:

1. Für den Betrieb als Bon-Maschine: Führen Sie das Papier durch die Abreiß-Vorrichtung und setzen dann den Druckerdeckel wieder auf die Kasse. Reißen Sie das überstehende Papier an der Abreißkante ab. Die Kasse ist nun einsatzbereit.

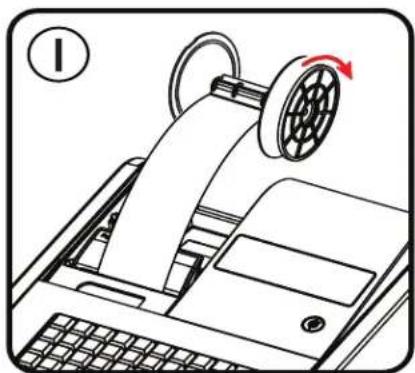

Für den JOURNAL Betrieb:

1. Wickeln Sie das vordere Ende der Kassenrolle um die Journal-Aufwickelspule der Kasse und legen diese in die dafür vorgesehene Mulde und betätigen Sie die „BON VOR“ Taste.

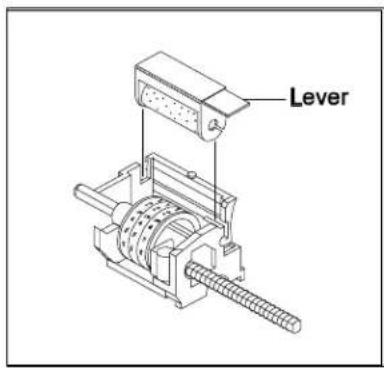

Die Farbrolle ist ein Einweg-Artikel. Benutzen Sie sie nur solange, bis sie leer ist. Tränken Sie verbrauchte Farbrollen niemals nach. Sie beschädigen sonst innerhalb kürzester Zeit das Druckwerk.

1. Entfernen Sie den Druckerdeckel.

2. Heben Sie die Farbrolle nach oben ab und setzen Sie die neue Rolle entsprechend ein.

Lever

ZENTRALSCHLOSS

Mit dem Betriebsartenschloss der ER-180 werden die verschiedenen Registrier und Berichtsarten eingestellt. Auch für die Programmierung ist eine Schlossstellung vorgesehen.

OFF - ER-180 nimmt keine Eingabe entgegen.

REG - Registriermodus.

X - Berichtsauslesung ohne Löschung der Umsätze

Z - Berichtsauslesung mit Löschung der Umsätze.

PGM - Programmier Modus.

In den Stellungen OFF und REG kann der Schlüssel abgezogen werden.

DISPLAY

Die Kasse hat auf der Tastenseite eine Bedieneranzeige. Die Bedieneranzeige beinhaltet neben der Numerischen noch weitere Anzeigen:

1 2 3 4 5 6 . 7 8

C : Wechselgeld wird angezeigt.

=: Die Totalsumme wird angezeigt.

- : Die angezeigte Summe ist negativ.

E : Anzeige zeigt Fehler. Drücken Sie "LÖSCHEN", um die Störung zu beseitigen.

S : Die Zwischensumme wird angezeigt.

TASTATUR

BON VOR	LÖSCHEN	PLU	X/ZEIT (X)	BON AN/AUS	NACH LASS	-%	+%	K/V #	RECHNER
RÜCK NAHME	7 8	9		1	5	9	13	EIN ZAHLUNG (+)	AUS ZAHLUNG (-)
STORNO	4 5	6		2	6	10	14	SCHECK	KREDIT
BED	1 2	3		3	7	11	15	ZW.-SUMME
STEUER	0 00	.		4	8	12	16	BAR (=)

FUNKTIONSTASTEN

BON VOR Zum Vorschub des BON – oder Journal Streifen.

0 - 9, 00 Für alle numerischen Eingaben

WG 1-16 Zum Registrierung eines Warengruppenverkauf

X/ZEIT Zum Multiplizieren für eine Eingabe. (X)

RÜCKNAHME Zur Korrektur des WG und PLU Speichers

AUSZAHLUNG Zur Registrierung einer Auszahlung aus dem Kassenbestand.

EINZAHLUNG Zur Registrierung einer Einzahlung in den Kassenbestand.

BED. Anmeldung eines Bedieners

PLU Eingabe der PLU (ARTIKEL) Nummer.

NACHLASS Eingabe eines Minus Betrages.

-% Zum Registrieren eines Nachlasses (-%)

+% Zum Registrieren eines Aufschlages (+%)

STORNO Zum Stornieren der letzten Eingabe.

LÖSCHEN Zum Löschen einer fehlerhaften numerischen Eingabe und zum Abstellen des Akkustiksignals bei Fehlerhinweisen.

STEUER Zum Druck der Steuerzeilen am Bon Ende.

BON Ausschalten des Bon-Ausdruckes AN/AUS

K/V# Zum Öffnen der Schublade außerhalb einer Registrierung. Zur Eingabe einer nicht zum Umsatz rechnenden Zahl, die auf dem Bon gedruckt wird.

SCHECK Abschlussart SCHECK.

KREDIT Abschlussart KREDIT.

ZW.-SUMME Zur Ermittlung der aktuellen Zwischensumme.

BAR Abschlussart BAR

TASCHENRECHNER FUNKTIONSTASTEN

Die ER-180 ist mit eine Zusätzlichen Rechner-Funktion ausgestattet, die es erlaubt, Rechenoperationen durchzuführen, ohne zu registrieren. Die benötigten Tasten sind folgende:

RECHNER Zum Aktivieren der Rechner Funktion im REG MODE.

EINZAHLUNG (+) Die Taste wird zum Addieren benötigt.

X/ZEIT (x) Die Taste wird zum Multiplikation benötigt.

AUSZAHLUNG (-) Die Taste wird zum Subtrahieren benötigt.

BAR (=) Die Taste wird benötigt zum Abschluss der Aufrechnung.

PROGRAMIERUNG

Alle Programmierungen werden in der Schlossposition PGM durchgeführt.

Zur Festlegung der MwSt-Berechnung und der Anzahl der Dezimalstellen (Nachkommastellen) gehen Sie folgendermaßen vor:

N1

N2

X/ZEIT

	WERT
N1	0 = 2 Dezimalstellen1 = kein Dezimalstellen2 = 1 Dezimalstellen3 = 3 Dezimalstellen
N2	0 = MWST1 = EXCL. MWST2 = Manuelle SteuerEingabe

Voreingestellt sind 2 Dezimalstellen und das Herausrechnen der MwSt. I.d.R. müssen Sie hier keine Eingaben vornehmen.

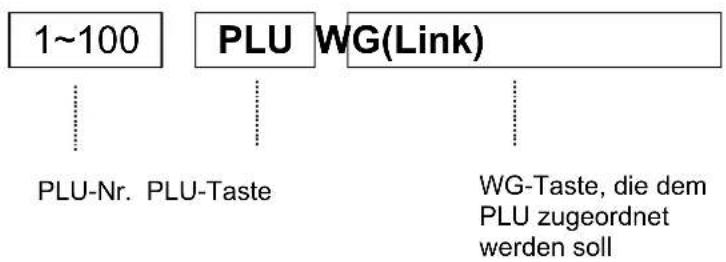

WARENGRUPPEN ZUORDNUNG ZUM PLU

Mit dem folgenden Programmschritt legen Sie die Zuordnung der PLUs (Artikel) zur Warengruppe fest


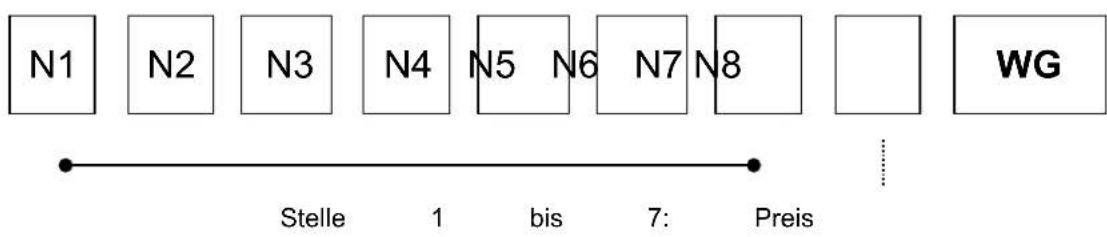

STATUS UND FESTPREIS FÜR PLU & WG

Für die Steuerzuordnung und die Bonsteuerung der Warengruppen und PLUs (Artikel) nehmen Sie bitte folgende Eingaben vor.

Mit diesem Pogrammschritt können Sie auch einen Festpreis für die Warengruppe bzw. PLU (Artikel) programmieren. Wollen Sie das nicht (offene Preiseingabe), dann geben Sie nur den Wert für das Status-Bit N8 ein.

Eingabe für Warengruppen:

N1 N2 N3 N4 N5 N6 N7 N8 Stelle 1 bis 7: Preis WG

Stelle

8:

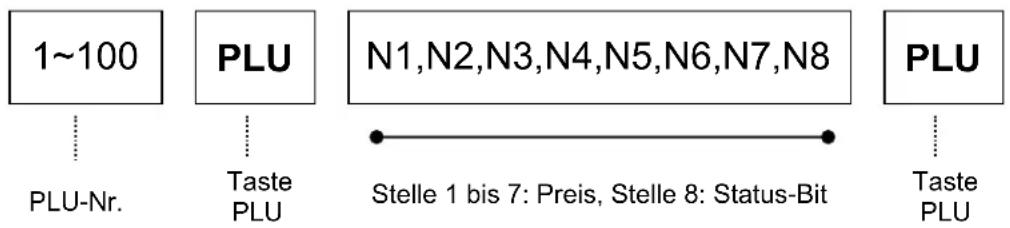

Eingabe für PLUs (Artikel):

Beispiel:

N1-N7 (250) N8 (1) WG1

2,50€ mit MWST 1 für WG1

N8Wert	Bei Programmierung aufMwSt. Berechnung		Bei Programmierung aufmanuelle Steuereingabe
0	Aufrechnungsbon		Aufrechnungs-Bon
1	Aufrechnung,	MWST1	Einzelposten-Bon
2	Aufrechnung,	MWST2
3	Aufrechnung,	MWST3
4	Aufrechnung,	MWST4
5 Einzelposten, Keine MwSt.
6	Einzelposten,	MWST1
7	Einzelposten,	MWST2
8	Einzelposten,	MWST3
9	Einzelposten,	MWST4

MWST-SATZ PROGRAMMIEREN

Zur Programmierung der Mehrwertsteuer-Sätze gehen Sie bitte folgendermaßen vor:

N1

N2

N3

N4

N5

N6

STEUER

	WERT	HINWEIS
N1-N5	0.000 - 99.999 MWST Satz
N6	0	Manuelle MWST-EINGABE
	1	MWST1
	2	MWST2
	3	MWST3
	4	MWST4
Eingabe ohne Dezimalpunkt

Beispiel: MwSt.-Satz 1 auf 19% programmieren: 1 - 9 - 0 - 0 - 0 - 1 - Taste „Steuer“

PROZENT TASTEN FUNKTION (%)

Die ER-180 verfügt über jeweils eine Taste für %-Nachlass und %-Aufschlag. Diese können mit einem Festwert programmiert werden. Dafür gehen sie bitte folgendermaßen vor:

	WERT	HINWEIS
N1-N5	0.000 - 99.999 P	Prozent Satz
Eingabe ohne Dezimalpunkt

KASSEN NUMMER

Zur besseren Identifikation der Kassenbons beim Einsatz mehrerer Kassen innerhalb eines Betriebes, ist die Programmierung einer Kassenstellen-Nr. von 1 bis 99 möglich.

N1 N2 K/V # Eingabe 2-stellig Taste

BON DRUCK / JOURNAL DRUCK

STEUERAUSDRUCK

Die ER-180 bietet 2 unterschiedliche Formate für den Bon. Im Bonbetrieb wird nach Abschluss des Kassiervorganges der Bon bis an die Abreißkante vorgeschoben. Im Journalbetrieb (Streifen wird aufgewickelt) entfällt dieser Vorschub.

Gleichzeitig wird der Ausdruck der Steuer auf dem Bon festgelegt.

N1 N2 ZW.- SUMME

	WERT	HINWEIS
N1	0	Steuerausdruck auf dem Bon
	1	Kein Steuerausdruck auf dem Bon
N2	0	Bonbetrieb
	1	Journalbetrieb

RUNDUNGS OPTION

Zur Festlegung der Rundung nehmen Sie folgende Eingabe vor.

N1

NACHLASS

N1	HINWEIS
0	Europäische (5/4) Rundung inaktiv
1	Europäische (5/4) Rundung aktiv

TRAININGS MODE

Für Test- und Schulungszwecke kann die ER-180 in den Trainingsmodus gesetzt werden.

N1

KREDIT

N1	HINWEIS
0	Normaler Modus
1	Trainings Modus

SYSTEM OPTIONEN

Generelle Einstellungen werden über die System-Optionen programmiert. Dabei gehen sie folgendermaßen vor:

OPTION 1

N1

N2

N3

N4

N5

EINZAHLUNG

Nr.	OPTION WERT = 0 WERT = 1
N1	Kassierer-Selbstabrechnung ?	KeinEingabezwang	MitEingabezwang
N2	Nullsummendruck in den Berichten ?	Ja	Nein
N3	Z-Bericht:Automatischer Druck einer Kopie ?	NEIN	JA
N4	RücknahmenStornos / Gross-Total im Bericht drucken ?	/JA	NEIN
N5	Zwischensummen-Druck auf dem Bon	JA	NEIN

OPTION 2

N1

N2

N3

N4

N5 AUSZAHLUNG

NR	OPTION WERT = 0 WERT = 1
N1	Druck Grand-Total im Bericht?	JA	NEIN
N2	Grand Total nach dem Z-Bericht auf Null setzen?	NEIN	JA
N3	Z-Nummer nach dem Z-Bericht auf 1 setzen?	NEIN	JA
N4	Lfd. Bon-Nummer nach dem Z-Bericht auf 1 setzen?	NEIN	JA
N5	Druck des Datums? JA NEIN

DATUM & ZEIT EINSTELLEN

• SCHLÜSSEL IN "PGM" POSITION.

Die Zeit wird 4-stellig eingegeben.

Das Datum wird 6-stellig eingegeben.

Beispiel) Datum: 03 – 09 – 10

ZEIT: 14 – 55

0 3 0 9 1 0 SCHECK 03-09-10 14-55 1 4 5 5 BAR

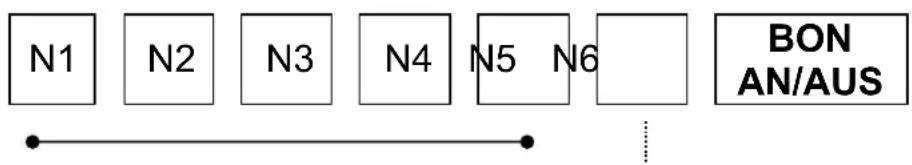

WÄHRUNGS UMRECHNUNGSKURS

Für die Umrechnung des Kaufbetrags von der Heimat-währung in eine Fremdwährung können Sie die ER-180 so programmieren, dass Sie die aufgelaufene Zwischensumme in den Betrag einer Fremdwährung umrechnet. Dazu müssen Sie nur den Umrechnungskurs programmieren.

Geben sie hier den Umrechnungskurs der Währung ein (ohne Dezimalpunkt)

Geben Sie hier die Anzahl der Dezimalstellen ein. Zählen Sie die Stellen von rechts nach links

	WERT			HINWEIS
N1-N5	0.000	-	99.999	Kurs
N6				Dezimal

REGISTRIERUNGS MODUS

Alle folgenden Eingaben werden in der Schlossstellung "REG" vorgenommen.

BON BEISPIEL
MWST Version EXCL MWST
Version

02-01-10 14-30001 #1.00TX1002 #2.00TX2003 #3.00TX36.00CA1.00TX10.04TX12.00TX20.11TX23.00TX30.22TX3001-77 1

02-01-10 14-30001 #1.00TX1002 #2.00TX2003 #3.00TX31.00TX10.04TX12.00TX20.12TX23.00TX30.24TX36.40CA001-77 1

• Alle nachfolgenden Beispiele basieren auf der MWST Version.

BEDINER ANMELDUNG

Abhängig von der Programmierung kann es notwendig sein, vor der Registrierung den Bediener anzumelden. In diesem Fall wird im Display der Kasse „CLOSED“ angezeigt. Melden Sie dann den Bediener folgendermaßen an:

1

BED

BEDINER ABMELDUNG

0

BED

Der Bediener ist abgemeldet, im Display wird "CLOSED" angezeigt. Vor weiteren Eingaben muss der Bediener wieder angemeldet werden

K/V#

Durch Betätigen der Taste K/V# wird die Kassenschublade geöffnet. Im Finanzbericht gibt es einen eigenen vorlaufenden Zähler.

K/V #

●●●●●●●

NS

002-77

NICHT RECHNENDE NUMMER

Über die "K/V#" Taste können Sie eine 7-stellige Nummer eingeben, die mit auf dem Beleg gedruckt wird.

1

2

3

4

5

6

7

K/V#

12345.67 #

WARENGRUPPEN ABLÄUFE

MULTIPLIKATION EINER WG EINGABE

1 5 X/ZEIT 2.00 0 0 WG1 30.00TX1 BAR 1.15TX1 15 X 001 # 30.00TX1 30.00CA

EINZEL WG VERKAUF

HINWEIS : Wenn eine WG als EINZEL WG programmiert ist Wird der Beleg automatisch mit BAR abgeschlossen.

1 0 X/ZEIT 10 X 1.00 002 # 10.00TX2 10.00CA 10.00TX2 0.57TX2 0 0 WG2

PLU EINGABE MIT OFFENEM PREIS

PLU MULTIPLIKATIONS EINGABE

1 5 X/ZEIT 1 PLU 2 0 0 PLU BAR 15 X 2.00 001 # 30.00 30.00CA

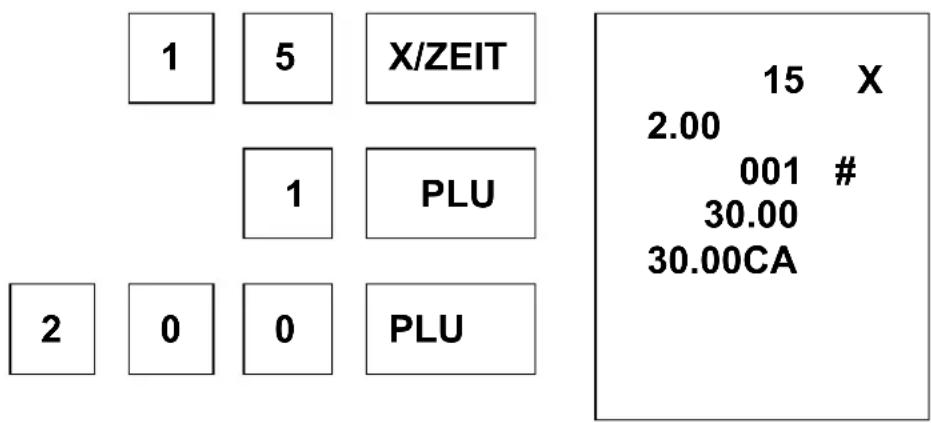

EINZEL PLU VERKAUF

1 5 X/ZEIT 1 PLU 2 0 0 PLU 15 X 2.00 001 # 30.00 30.00CA

PLU EINGABE MIT FEST PREIS

1 5 X/ZEIT 1 PLU BAR 15 X 2.00 001 # 30.00 30.00CA

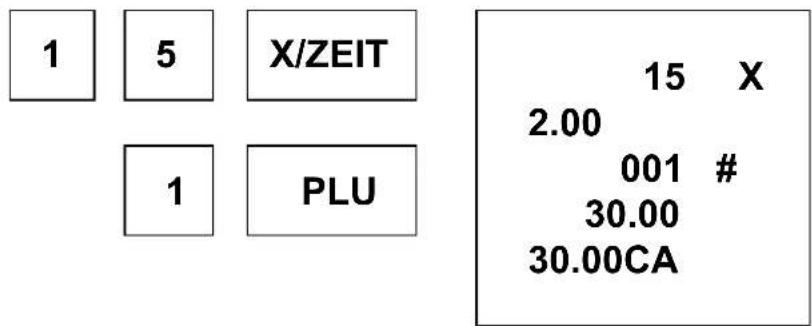

EINZEL PLU

1 5 X/ZEIT 1 PLU 15 X 2.00 001 # 30.00 30.00CA

NACHLASS TASTEN EINGABE

PROZENT NACHLASS PRO WG (-%)

PROZENT NACHLASS NACH ZWS

Bei einer Scheck-Zahlung ist keine Rückgeldberechnung möglich.

001 # 3.00TX1 3.00TX1 0.12TX1

GEMISCHTE ZAHLUNG

Die Schublade wird erst geöffnet sobald der komplette Beleg abgeschlossen ist.

4 0 0 WG1 4.00 TA 2 0 0 BAR 2.00 CH S C H E 4.00TX1 C K 0.15TX1 001 # 4.00TX1 2.00TX2 2.00 TA

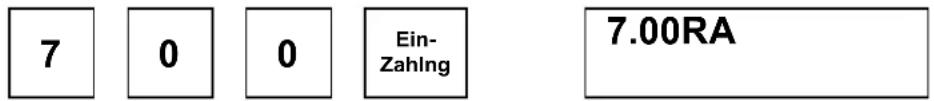

EINZAHLUNG

7 0 0 Ein- Zahlng 7.00RA

AUSZAHLUNG

5 0 0 Aus- zahlng 5.00PO

WÄHRUNGSUMRECHNUNG

1 0 0 WG1 BON AN/AUS 1 3 7 2 BAR 001 # 1.00 1.00 TA 13.72 @ 1.00 PO 1.00TX1 0.04TX1

BON AN/AUS

BON AN/AUS

WICHTIGER HINWEIS:

WENN SIE DEN BON ÜBER DIE TASTE AUSGESCHALTET HABEN KÖNNEN SIE KEINEN NACHTRÄGLICHEN BON AUSDRUCKEN.

RECHNER FUNKTION

Schlüssel in die "REG" Position und drücken der Taste RECHNER. Wenn Sie die Rechner Funktion verlassen möchten, müssen Sie die Taste Löschen drücken.

EINZAHLUNG	: +
AUSZAHLUNG	: -
X/ZEIT	: X
BAR	: =

RECHNER

1	0	0	EINZAHLUNG(+)
2	0	0	BAR(=)

AUSZAHLUNG (-)

1

5

0

BAR(=)

X/ZEIT (x)

1

0

0

BAR(=)

100 + 200	= 300
- 150	= 150
× 100	= 15000

BERICHTS TABELLE

MODE	BERICHT	TASTE	HINWEIS
X	KASSIERERSELBSTABRECHNUNG	BETRAG - ZWS	BETRAG =
X	FINANZ TAGES LE	SENBAR
Z	BERICHT		LESEN & LÖSCHUNG
X	P-T-D GRAND TOTAL	SCHECK	LESEN
Z			LESEN & LÖSCHUNG
X	WARENGRUPPEN BERICHT	KREDIT	LESEN
Z			LESEN & LÖSCHUNG
X	BED BERICHT	BED	LESEN
Z			LESEN & LÖSCHEN
X	FINANZ Z2 BERICHT	STORNO	LESEN
Z			LESEN & LÖSCHEN

KASSIERERSELBSTABRECHNUNG

Mit der System Option 1 können Sie den Zwang für die KSA programmieren. Die Kassierer-Selbstabrechnung wird durchgeführt, indem die Summe jedes Zahlungsmittels in der Schublade addiert und als ganze Summe in die Kasse eingegeben werden.

Öffnen Sie in der Schloßstellung REG die Schublade mit K/V#Taste und zählen Sie den Schubladen Inhalt.

Drehen Sie den Schlüssel in die X Position.

Geben Sie den ermittelten Betrag über die Zehner Tastatur ein und bestätigen Sie die Eingabe mit der ZWS Taste. Die eingegebene Summe wird gedruckt und die Differenz zum Kassen Ist Bestand wird ebenfalls ausgegeben, Erst nach der Eingabe ist es möglich, einen Bericht in X & Z Position erstellen zu lassen. In dem Fallbeispiel unten wird die Differenz zwischen der eingegebenen Summen (Kassen Ist ) und der tatsächliche in der Schublade enthaltenen Summe (Kassen Sol) ausgedruckt.

02-01-10	14-30
180.00CA
184.26AT
-4.26
021-77	1

Eingegebene Summe

Kassen Bestand

DIFFERENZ

FINANZ TAGESBERICHT

02-01-10 14-301 Z	DATUM & ZEITZ ZÄHLER
54.00TX12.08TX119.00TX21.07TX23.00TX30.22TX33.00TX40.22TX4-0.24 %-7.50 -188.26 * 1	MWST1 TOTALMWST1 TOTALMWST2 TOTALMWST2 TOTALMWST3 TOTALMWST3 TOTALMWST4 TOTALMWST4 TOTAL
	PROZENT TOTAL(NACHLASS) TOTALNET TOTAL
-2.00RF-3.00VD198.00 * 2018 #183.26CA5.00CH0.00CG7.00RA5.00PO184.26AT001 NS	RÜCKNAHME TOTALSTORNO TOTALGROSS SALES TOTALKUNDEN ZÄHLERBAR TOTALSCHECK TOTALKREDIT TOTALEINZAHLUNGAUSZAHLUNGKSAK/V ZÄHLER
198.00 * 3064-01 1	GRAND TOTALBON NUMMER, KASSEN NR.BED NUMMER

P-T-D GRAND TOTAL BERICHT

WARENGRUPPEN BERICHT

02-01-10 14-301 X	DATUM & ZEITX ZÄHLER
001 #003 @19.00	WG NUMMERWG ZÄHLERTOTAL
002 #002 @29.00	WG NUMMERWG ZÄHLERTOTAL
016 #005 @20.00	WG NUMMERWG ZÄHLERTOTAL
064-01 1	BON NUMMER, KASSEN NUMMERBED NUMMER

BED BERICHT

02-01-10 14-301 X	DATUM & ZEITX ZÄHLER
25.00 130.00 259.00 3100.00 4	NET TTL FÜR BED 1NET TTL FÜR BED 2NET TTL FÜR BED 3NET TTL FÜR BED 4
064-01 1	BON NUMMER, KASSEN NUMMERBED NUMMER

FINANZ Z2 BERICHT

02-01-10 14-301 X	DATUM & ZEITX ZÄHLER
188.26 * 1198.00 * 2	NET TTLGROSS TOTAL
064-01 1	BON NUMMER, KASSEN NUMMERBED NUMMER

NET, GROSS, GRAND AUFSCHLÜSSELUNG

NET VK TOTAL = WAENGRUPPEN TOTAL
( mit positive, negative Umsatz)
+ MWST TOTAL (alle,
Steuerarten)
+ % TOTAL
+ (NACHLASS) TOTAL

GROSS VK TOTAL = NET VK TOTAL
- RÜCKNAHME TOTAL
- (NACHLASS) TOTAL
-% TOTAL

GRAND TOTAL = GROSS VK TOTAL
+ VORHERIGEN GRAND
TOTAL

CE

JK68-60180B180B
