SCC 1302 VD - Autoradio GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Grundig
Modell	SCC 1302 VD
Einbaugröße	1-DIN (ca. 188 x 58 mm)
Gewicht	ca. 0,8 kg
Betriebsspannung	12 V DC (Fahrzeugbatterie)
Leistungsaufnahme	max. 10 A
Radiofunktionen	FM/AM, RDS, Senderspeicher
CD-Player	Ja, integriert
Ausgangsleistung	4 x 15 W (RMS)
Anschlüsse	ISO-Stecker, Antennenanschluss, AUX-Eingang
Display	LCD, beleuchtet
Bedienelemente	Drehregler, Tasten, Fernbedienung (optional)
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Sicherheitshinweise	Nicht während der Fahrt bedienen; nur für 12-V-Systeme geeignet
Ersatzteile	Über den Hersteller oder Fachhandel erhältlich
Zulassungen	CE-Kennzeichnung

Häufig gestellte Fragen - SCC 1302 VD GRUNDIG

Wie schließe ich das Grundig SCC 1302 VD an?

Verwenden Sie den ISO-Stecker. Stellen Sie sicher, dass die 12V-Versorgung korrekt angeschlossen ist (Dauerplus, Zündungsplus, Masse).

Warum wird kein Radiosender empfangen?

Überprüfen Sie die Antennenverbindung und den Antennentyp. Führen Sie einen Sendersuchlauf durch.

Wie kann ich die Uhrzeit einstellen?

Drücken Sie die MENU-Taste, wählen Sie 'Uhrzeit' und stellen Sie die Werte mit dem Drehregler ein.

Das Gerät lässt sich nicht einschalten. Was tun?

Prüfen Sie die Sicherung (im Gerät oder im Fahrzeugsicherungskasten) und die Spannungsversorgung.

Kann ich einen USB-Stick anschließen?

Dieses Modell hat keinen USB-Anschluss. Nutzen Sie den AUX-Eingang für externe Geräte.

Wie wechsle ich die CD?

Drücken Sie die CD EJECT-Taste, legen Sie die neue CD mit der Beschriftung nach oben ein.

Die Fernbedienung funktioniert nicht.

Ersetzen Sie die Batterie (CR2025). Richten Sie die Fernbedienung auf den Sensor.

Kann ich das Radio in ein älteres Fahrzeug einbauen?

Ja, mit einem Adapterkabel für nicht-ISO-Stecker. Achten Sie auf korrekte Polung.

Wie stelle ich den Equalizer ein?

Drücken Sie AUDIO und wählen Sie 'EQ'. Wählen Sie einen Preset oder stellen Sie Bässe/Höhen manuell ein.

Das Display zeigt 'CODE' an.

Geben Sie den Gerätecode ein (im Benutzerhandbuch oder auf der Codekarte). Bei Fehleingaben warten Sie eine Stunde.

BEDIENUNGSANLEITUNG SCC 1302 VD GRUNDIG

Wartung und Pflege 1

Bitte beachten Sie 2

Einbau des Gerätes 2

Verkehrssicherheit ......2

Antenne....2

Ein- Ausschalten ....2

Geräteversionen / Farbvarianten .....2

Verstärker auf einen Blick 3

Cassette auf einen Blick 3

Radio auf einen Blick 4

Empfangsbedingungen ....4

Stereosendungen ....4

Autostore (U= - Bereich) ....4

Bereich wählen......5

Sender einstellen ....5

Sender speichern 6

Gespeicherte Sender aufrufen ......6

Ein- und Ausbau 7, 8

Einbaumaterial und Zubehör 7

Einbaurahmen einsetzen....7

Antenne anschließen 7

Versorgungsspannungen......7

Lautsprecher....7

Sicherung 8

Autoradio einschieben 8

Autoradio herausziehen......8

Im Falle eines Defektes....8

Technische und optische Änderungen vorbehalten!

Wartung und Pflege

Der Gesamtaufbau des Gerätes gewährleistet wartungsfreien Betrieb über lange Zeit. Sollte eine Störung auftreten, wenden Sie sich bitte an Ihren Fachhändler. Siehe auch »Im Falle eines Defektes« (am Ende des Heftes).

Die Cassetten keinen höheren Temperaturen aussetzen (siehe Angaben des Herstellers) und nach Gebrauch in die Cassettenhülle stecken.

Die Blende nur mit einem weichen, staubbindenden und antistatischen Lappen reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Der Tonkopf muß frei von Bandabrieb sein, um Verluste in der Höhenwiedergabe zu vermeiden. Deshalb sollten Sie alle 50...100 Betriebsstunden den Tonkopf mit einer Reinigungscassette reinigen.

CE

Das Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Bitte beachten Sie

Einbau des Gerätes

Diese Bedienungsanleitung setzt voraus, daß Ihr Autoradio vom Fachhändler ordnungsgemäß angeschlossen und eingebaut wurde.

Wollen Sie das Gerät selbst einbauen, so beachten Sie unbedingt das Kapitel »Ein- und Ausbau« auf den Seiten 7/8 und die Abbildungen am Anfang des Heftes.

Verkehrssicherheit

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Auto-radios vertraut (z.B. Sender speichern).

Lautstärke:

Durch zu große Lautstärke können Sie sich und andere im Straßenverkehr gefährden. Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können.

Antenne

Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Ein- und Ausschalten

- mit dem Zünd-/Anlaßschalter

Mit dem Zünd-/Anlaßschalter des Fahrzeugs können Sie das mit dem OI/VOLUME-Kombiknopf eingeschaltete Autoradio aus- und einschalten (siehe Versorgungsspannungen / A4 ....+12V Stand by-Spannung, Seite 7).

- am Autoradio

Mit dem OI/VOLUME-Kombiknopf können Sie das Autoradio ein- und ausschalten, wenn das Autoradio ...

– mit dem Zünd-/Anlaßschalter eingeschaltet ist bzw.
- nicht über den Zünd-/Anlaßschalter angeschlossen ist.

Geräteversionen / Farbvarianten

In dieser Bedienungsanleitung sind die Geräte SCC 1300 VD, SCC 1301 und SCC 1302 VD beschrieben.

Die Geräte SCC 1300 VD und 1302 VD unterscheiden sich nur in der Farbe.

In der Bedienungsanleitung sind die Geräte SCC 1300 VD und SCC 1301 dargestellt.

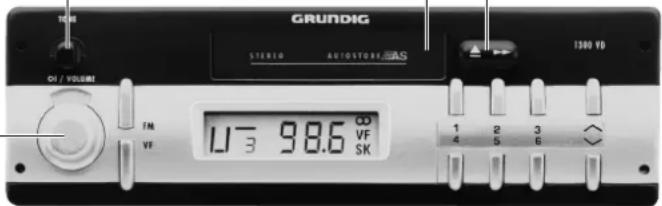

Cassette Verstärker

Ein- und Ausschalten am Gerät OI/VOLUME

Aus Ein

Display dunkel: Gerät ausgeschaltet.

Lautstärke OI/VOLUME

Kombiknopf drehen:

Lautstärke - ↙+

Klangregler TONE

weniger Höhen ↩weniger Tiefen

Tonband-Cassetten unterliegen im Auto-radiobetrieb hoher thermischer Beanspruchung. Deshalb nur einwandfreie und hitzebeständige C 60- und C 90-Cassetten namhafter Hersteller verwenden.

Hinweis: Das Gerät ist für CR (Chrom-dioxid)-Bänder optimiert.

Die Cassetten-Wiedergabe wird bei aktiviertem Verkehrsfunk während der Verkehrsfunk-Durchsage unterbrochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen:

VF -Taste kurz drücken.

Radio-Betrieb → Cassetten-Betrieb

Cassette ins Cassettenfach einschieben, bis sie einrastet.

Schneller Vorlauf

-Taste drücken bis sie einrastet.

Vorlauf abbrechen

-Taste ausrasten.

Am Bandende wird der Vorlauf automatisch beendet und auf Radio geschaltet.

Ausschieben der Cassette

-Taste bis zum Anschlag drücken.

Das Gerät schiebt die Cassette aus und schaltet auf Radio-Betrieb.

Die ausgerastete Cassette kann im Gerät bleiben.

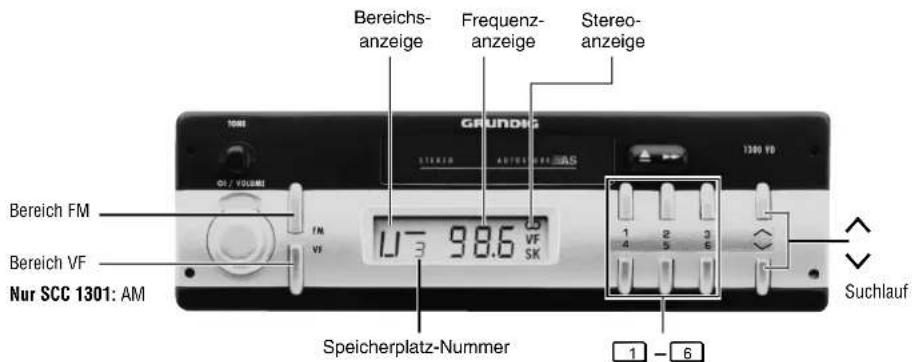

Radio

Empfangsbedingungen

Während der Fahrt ändern sich die Empfangsbedingungen.

Berge, Gebäude oder Brücken können den Empfang beeinträchtigen.

Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

Stereosendungen

∅Stereozeichen im Display bei UKW-Stereosendungen.

Bei schwächer werdenden Sendern erfolgt ein gleitender Übergang von Stereo- auf Monowiedergabe.

Autostore (U= -Bereich)

6 UKW-Sender Ihres Empfangsgebietes werden automatisch auf den Speicherplätzen

☐1 ... ☐6 im U= -Bereich gespeichert.

Speichern

d.h. den automatischen Senderspeicher (Autostore) neu belegen:

- bei Standortwechsel (z.B. im Urlaub) oder

- wenn Sie das Gerät erstmals in Betrieb nehmen.

- Taste FM länger als 2 Sekunden drücken, bis das Gerät stummschaltet.

Der Speichervorgang ist abeschlossen nachdem max. 3 Durchläufe über den gesamten Frequenzbereich durchgeführt worden sind.

D4

Die Suchlaufempfindlichkeit erhöht sich dabei nach dem 2. Durchlauf.

Anschließend hören Sie den auf Speicherplatz 1 gespeicherten Sender:

I im Display.

Speicherplatz ☐1: erster Sender

Speicherplatz ☐2: zweiter Sender usw.

Nur SCC 1300 VD und SCC 1302 VD:

Nur Sender mit Verkehrsfunk-Durchsagen speichern: wenn >VF< im Display.

Durchsagebereitschaft (VF) ein-/aus:

J-Taste VF drücken.

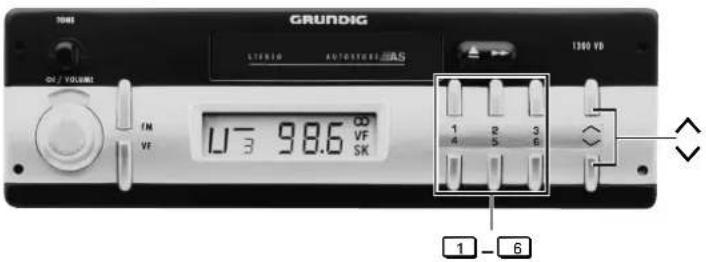

Aufrufen

Falls der U= -Bereich noch nicht eingeschaltet ist:

☐-Taste FM so oft kurz drücken, bis

U = im Display erscheint.

Speicherplatz wählen:

entsprechende Taste ☐1 ... ☐6 drücken.

Wenn Sie die Vorteile von Autostore nicht nutzen wollen, können Sie die Speicherplätze des U=-Bereichs auch manuell belegen,

siehe dazu »Bereich wählen«,

»Sender einstellen«,

»Sender speichern«.

Bereich wählen

U-Bereich UKW 87,5 - 108 MHz

Um die Anzahl der Speicherplätze im U-Bereich zu erhöhen, verfügt Ihr Gerät über

2 U-Bereiche:

U^- und U^=

Umschalten zwischen den U-Bereichen mit der □Taste FM (Fortschalttaste).

Taste FM kurz drücken:

U-oder

U=im Display.

Nur SCC 1301:

M-Bereich MW 531 - 1602 kHz

UTaste AM so oft drücken, bis n im Display.

L-Bereich LW 153 - 279 kHz

☐Taste AM so oft drücken, bis L im Display.

Sender einstellen

Suchlauf

Vorher:

»Bereich wählen« U⁻ oder U=

Nur SCC 1300 VD und SCC 1302 VD:

Nur Sender mit Verkehrsfunk-Durchsagen suchen: wenn >VF< im Display.

Durchsagebereitschaft (VF) ein-/aus:

U-Taste VF drücken.

√- bzw. ∧-Taste kurz drücken:

^zur höheren Frequenz

√zur niedrigeren Frequenz.

Automatisches Umschalten der Suchlaufempfindlichkeit (2-stufig)

- bzw. -Taste kurz drücken:

der Suchlauf stoppt ...

- im 1. Durchlauf (über den gesamten Frequenzbereich) nur bei sehr gut empfangbaren Sendern (Nahempfang),

- im 2. Durchlauf bei allen empfangbaren Sendern (Nah- und Fernempfang); dabei >DX< im Display.

Wollen Sie einen anderen Sender hören, drücken Sie die √- bzw. ∧-Taste erneut.

Im 2. Durchlauf muß dies innerhalb von ca. 60 Sekunden erfolgen, da sonst die Suchlauf- empfindlichkeit dieselbe ist, wie im 1. Durchlauf.

Sofort höchste Suchlaufempfindlichkeit

√- bzw. ∧-Taste drücken, bis

DX<im Display.

Der Sendersuchlauf stoppt bei allen em- pfangbaren Sendern (Nah- und Fernempfang).

Sender einstellen

Manuell

Vorher:

»Bereich wählen«.

Umschalten von Suchlauf auf Manuell:

√- bzw. ∧-Taste drücken, bis >MAN< im Display.

- bzw. ∧-Taste kurz drücken: - schrittweise Frequenzänderung;

- bzw. ∧-Taste länger drücken: - schnelle Frequenzänderung;

^zur höheren Frequenz

√zur niedrigeren Frequenz.

Nur im U-Bereich

– Das Display zeigt die Frequenz in 0,1 MHz-Abstimmschritten an.

- Durch kurzes Drücken der ∧- bzw. √-Taste verändert sich die Frequenz in 0,05 MHz-Abstimmschritten.

Damit die Frequenz im Display mit der eingestellten Frequenz übereinstimmt, ist folgendermaßen zu verfahren:

Nachdem nach Drücken der ▲-Taste die Anzeige im Display zur nächsthöheren Frequenz gewechselt hat, müssen Sie diese Taste noch einmal kurz drücken, damit die Frequenzanzeige mit der eingestellten Frequenz übereinstimmt.

Nur SCC 1301: Nur im M- und L-Bereich

Durch kurzes Drücken der ∧- bzw. √-Taste (Suchlaufwippe) verändert sich die Frequenz in 9 kHz-Abstimmschritten.

Umschalten von Manuell auf Suchlauf: automatisch nach 60 Sekunden oder durch Drücken einer beliebigen Taste außer der Suchlaufwippe.

Sender speichern

Den Sender den Sie gerade hören, können Sie im gewählten Bereich mit den Speicherplatz-Tasten ☐1 bis ☐6 speichern.

Vorher:

»Bereich wählen«

»Sender einstellen«

Speicherplatz wählen:

Speicherplatz-Taste, z.B. 1 drücken, bis der eingestellte Sender bzw. das Programm nach kurzer Stummschaltzeit wieder hörbar ist.

Der Sender ist gespeichert. Ein vorher auf dem Speicherplatz gespeicherter Sender wird gelöscht.

D6

Gespeicherte Sender aufrufen

Vorher:

»Bereich wählen«

Im Display sehen Sie die in diesem Bereich zuletzt eingestellte Frequenz (Last-station-memory).

Speicherplatz wählen

Speicherplatz-Taste, z.B. 1 drücken.

Im Display sehen Sie die Empfangsfrequenz, den Wellenbereich – z.B U= – und die Nummer der Speicherplatz-Taste.

Nur Nur SCC 1300 VD und SCC 1302 VD:

Sender mit Verkehrsfunk-Durchsagen

ist eingestellt, wenn >SK< im Display.

Durchsagebereitschaft für Verkehrsfunk-

Durchsagen: wenn >VF< im Display.

Durchsagebereitschaft ein-/ausschalten, wenn >SK< im Display:

Taste VF drücken.

• Verkehrsfunk-Durchsagen hören Sie mit einer Mindestlautstärke, auch bei Lautstärke »Null«.
• Wollen Sie nur Verkehrsfunk-Durchsagen hören, drehen Sie die Lautstärke auf »Null«.
• Ist der eingestellte Verkehrsfunksender nicht mehr empfangbar, startet der Suchlauf zum nächsten Verkehrsfunksender.

Ein- und Ausbau

Die Abbildungen 1 – 4 zum Text befinden sich am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen

Abbildung 4

Einbaubrahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.

Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Antenne anschließen

Abbildungen 1 und 2

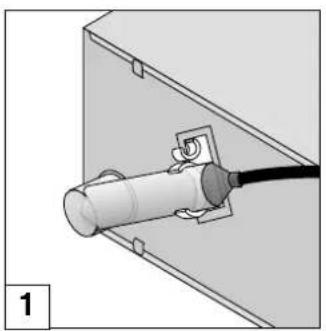

• Im Bedarfsfall Antennenadapter (Abb. 1) verwenden.
• Antennenadapter (Abb. 1) bzw. Antennen-kabel (Abb. 2) im Kunststoffhalter fixieren.

Versorgungsspannungen

Messerkontakte A: 4, 5, 7 und 8 Abbildung 3

A4 +12 V Standby-Spannung

An Klemme 30 des Fahrzeugs anschließen, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen; siehe dazu Messerkontakt A7.

A5 +12 V Steuerspannung, max. 1 A Für Automatikantenne (Aus-/Einfahren), Leistungsverstärker (Ein-/Ausschalten) usw., sowie Betriebspannung für Antennenverstärker.

A7 +12 V Betriebsspannung

Wenn Sie das Autoradio mit dem Zündschloß* ein-/ausschalten wollen: Messerkontakt A7 an Klemme 15 des Fahrzeugs anschließen. Den Messerkontakt A4 müssen Sie dann an Klemme 30 anschließen. Wenn Sie das Autoradio nicht über das Zündschloß anschließen: Messerkontakt A7 an Klemme 30 des Fahrzeugs anschließen.

* Bei Fahrzeugen der Firma VW/Audi ab Modelljahr 1991 ist ein Ein-/Ausschalten des Autoradios mit dem Zündschloß nicht möglich. Messerkontakt A7 auf keinen Fall an den S-Kontakt (Versorgungsstecker PIN 4 – Kabel braun/rot) des Fahrzeugs anschließen.

A8 Minus (−) Betriebsspannung

An Klemme 31 (Masse) des Fahrzeugs anschließen.

Lautsprecher

Messerkontakte B 1 bis B 8.

Abbildung 3

Maximale Ausgangsleistung

an 4 Ω-Lautsprechern:

Sinusleistung, DIN 45324 ____ 4 x 5 W

Spitzenleistung ____ 4 x 10 W

Frontlautsprecher

B3 rechts + B4 rechts – (Masse)

B1 rechts + B2 rechts – (Masse)

Flachsicherung 5 A/DIN 72581 (gesteckt) am Gerät.

Gerät einschieben

Abbildung 4

– Gerät in den Einbaurahmen b bis zum Anschlag einschieben.

Gerät herausziehen

Abbildung 4

• Beide Bügel d in die Öffnungen der Blende stecken und bis zum Einrasten einschieben.
  – Beide Bügel nach außen drücken und das Gerät langsam herausziehen

Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

SCC 1300 VD, SCC1301, SCC1302 VD
