Produkttyp	Autoradio mit RDS
Marke	Grundig
Modell	EC 4200 RDS
Abmessungen (B x H x T)	ca. 178 x 50 x 160 mm (1-DIN)
Gewicht	ca. 1,0 kg
Stromversorgung	12 V Gleichstrom (negativ Masse)
Radioempfang	UKW/MW/LW mit RDS
CD-Player	Ja, kompatibel mit CD-R/RW
Ausgangsleistung	4 x 20 W (max.)
Equalizer	Ja, einstellbare Klangregelung
Anschlüsse	ISO-Stecker, Antennenanschluss, Cinch-Ausgänge
Bedienelemente	Drehregler, Tasten, Display
Display	LCD mit Hintergrundbeleuchtung
Fernbedienung	Optional (nicht im Lieferumfang)
Reinigung	Mit leicht feuchtem Mikrofasertuch abwischen; keine Lösungsmittel
Sicherung	5 A, im Gerät integriert
Ersatzteile	Sicherung, Bedienknöpfe (über Fachhandel erhältlich)
Reparatur	Nur durch autorisiertes Fachpersonal
Lieferumfang	Autoradio, Einbaurahmen, Anschlusskabel, Bedienungsanleitung

Häufig gestellte Fragen - EC 4200 RDS GRUNDIG

Wie kann ich die Sender speichern?

Warum spielt mein CD-Player keine MP3-CDs ab?

Wie stelle ich die Uhrzeit ein?

Das Radio schaltet sich nach einiger Zeit aus. Was ist los?

Kann ich einen USB-Stick anschließen?

Wie aktiviere ich die RDS-Funktion?

Der Ton ist verzerrt. Was kann ich tun?

Wie viele Sender können gespeichert werden?

Kann ich das Radio in ein älteres Auto einbauen?

Wo finde ich die Ersatzsicherung?

BEDIENUNGSANLEITUNG EC 4200 RDS GRUNDIG

Beachten Sie auch die Warnhinweise auf Seite 2 der Bedienungsanleitung

Informationen im Anzeigefeld (Display)

Sound-Anzeigen

VOL 00 Lautstärke

FAD R -- F Lautstärkeverteilung FAD (Fader)

BAL R -- FLautstärkeverhältnis BAL (Balance)

BASS 00 Basseinstellung

TRE 00 Höheneinstellung

LOUD ON Loudness eingeschaltet; besserer Klangeindruck bei geringer Lautstärke

LOUD OFF Loudness ausgeschaltet; die Anzeige ist beim Aktivieren bzw. Deaktivieren kurz sichtbar.

Radio-Betrieb

TUNER FM U-Bereich (UKW)

TP Sender/RDS-Sender, die "Verkehrsfunk" anbieten

Verkehrsfunkdurchsage aktiv

AF RDS-Sender die alternative Fre- quenzen anbieten

AF-Wechsel aktiv

EON TP es werden die Verkehrsfunk- durchsagen eines anderen Sen- ders angeboten.

ERASEO Speicherplatz gelöscht

EXPERT Bedienebene EXPERT gewählt

FREE Speicherplatz nicht belegt

LEARN LEARN-Suchlauf

LRN RDS-Programme werden im LEARN-Speicher gespeichert

MANUAL Sendereinstellung „von Hand“

PRESET Speicherplatz anwählen

ROS SCAN LEARN-Speicher: RDS-Programme manuell aufrufen

SEARCH Suchlauf

STORED Sender gespeichert

Stereo-Empfang

TUNER AM AM-Bereich

Bereich (Mittelwelle)

LW Bereich (Langwelle)

Cassetten-Betrieb

Verkehrsfunk-Bereitschaft aktiviert

TAPE I Obere Cassettenseite

TRPE 2 Untere Cassettenseite

UINO Cassette wird umgespult

MCD-Betrieb

FAST Schneller Suchlauf innerhalb eines CD-Titels

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet

MECHAMIC CD-Wechsler - Mechanikfehler

NO CD CD-Magazin leer

NO COMMU Datenübertragung unterbrochen

RND ON Titel der CD werden in zufälliger

RND OFF Reihenfolge angespielt (TRACK RANDOM)

SURFACE CD falsch eingelegt oder Datenübertragung gestört

TOO HOT CD-Wechsler überhitzt

TRACK Anzeige der CD-Titelnummer

Inhalt Bedienungsanleitung

Bitte beachten Sie 2

Diebstahlsicherungen 2

Drehgeber abnehmen und einsetzen ..... 3

Allgemeine Hinweise 4

Ein- und Ausschalten 4

Lautstärke (Volume) 5

Sound-/Klang-Einstellung 5

LOUD (Loudness) 5

Radio (TUNER) 6

Bereich TUNER FM wählen 6

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP) 6

Alternative Frequenzen (AF) 6

RDS-Programme einstellen (LEARN-Speicher) 7

FM-Presets belegen 7

Sender/RDS-Programme mit Suchlauf einstellen 8

Manuelle Frequenzeinstellung 8

AM-Sender einstellen 9

Cassette (TAPE) 10

Programmquelle TAPE wählen ..... 10

Laufwerksfunktionen 10

Compact Disc (CD) 11

Programmquelle MCD wählen 11

CD auswählen 11

CD Wiedergabefunktionen ....11

CD- oder DAT-Betrieb 11

CD- oder DAT-Spieler anschließen ..... 11

CD- oder DAT-Betrieb einschalten (AUX-Betrieb) 11

EXPERT-Bedienebene 12

Funktions-Übersicht 12

EXPERT-Einstellungen ändern .....12

Mögliche Einstellungen 13

Uhrzeit 14

Codierung 15

Hinweise zur Codierung 16

Ist die Codierung aktiviert? ...... 16

Codierung aktivieren 16

Codierung deaktivieren 16

Wiederinbetriebnahme 16

Wartezeiten 16

Ein- und Ausbau 16

Versorgungsspannungen .....17

Lautsprecher ....17

Zusatzanschlüsse ....18

Sicherung 18

Wissenswertes 19

Cassetten 19

Radio-Empfangsbedingungen .....19

Pflege 19

Wenn etwas nicht funktioniert 20

Gerät läßt sich nicht einschalten .....20

Security-Leuchtdiode ......20

Der Empfang ist schlecht ......20

CD spielt nicht ....20

CE

Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG, 92/31 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Technische und optische Änderungen vorbehalten!

Bitte beachten Sie

Diebstahlsicherungen

Die Identity Card, der Ausweis Ihres Autoradios

enthält Typ, Seriennummer und die Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im Rahmen des Autoradios eingestanzten Nummer.

Die Identity Card erleichtert bei Verlust des Autoradios die Fahndung der Polizei und beschleunigt durch Eigentumsnachweis die Schadensabwicklung mit der Versicherung.

⚠ Wählen Sie den Aufbewahrungsort der Identity Card so, daß sie vor fremden Zugriff sicher ist.

⚠️Bei Verlust der Identity Card (Code-Nummer) kann nur der Fachhändler, nach Eigentumsnachweis und gegen Gebühr, die Codierung wieder aufheben.

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und wird das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt, ist es elektronisch gesichert.

Nur Sie können es wieder in Betrieb nehmen, indem Sie die Codenumner eingeben.

Bedienteil abziehen

Zusätzlich zur Codierung können Sie den linken ①Drehgeber des Autoradios abziehen und mitnehmen. Das Autoradio ist dadurch für den Dieb wertlos.

Security-Leuchtanzeige

Die Security-Leuchtdiode wird sichtbar, wenn Sie das Bedienteil abgenommen haben. Um die Leuchtanzeige zu aktivieren, beachten Sie Seite 13, EXPERT-Bedienebene.

Sicherheit

Damit das Autoradio bleibt wo es ist:

• Codierung aktiviert.
• Code-Aufkleber an den Autoscheiben.
• Linker Drehgeber mitgenommen.
• Security-Leuchtanzeige (blinkt).

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen, wir haben bei der Verpackung des Autoradios vollständig auf

Kunststoffe verzichtet.

Alle Bestandteile sind aus Pappe/Papier und können im bestehenden Altpapierkreislauf entsorgt werden.

Einbau des Autoradios

Sehr geehrter Kunde... Bitte lassen Sie Ihr Autoradio von einem Fachmann einbauen. Damit haben Sie die Voraussetzungen für einwandfreies Funktionieren des Gerätes geschaffen.

Die nötigen Einbauhinweise finden Sie am Ende der Bedienungsanleitung.

Drehgeber abnehmen

Sie können den linken ① Drehgeber abnehmen. Danach ist das Gerät für andere wertlos. Dies wird durch die blinkende Security-Leuchtdiode in der Drehgeberfassung angezeigt.

Ziehen Sie den Drehgeber einfach ab und nehmen Sie ihn mit sich.

Wenn Sie linken ⒹDrehgeber bei eingeschaltetem Gerät abziehen, schaltet sich das Gerät aus.

Setzen Sie den Drehgeber, im Geräteausschnitt links, wieder ein. Schieben Sie Ihn leicht in das Gerät hinein, bis er einrastet. Sollte sich das Gerät nicht mit der 10 -Taste einschalten lassen, nehmen Sie den Drehgeber noch einmal ab und setzen ihn erneut wieder ein.

Den Drehgeber können Sie im beigefügten Etui am Schlüsselring sicher mit sich führen.

⚠️ Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Autoradios vertraut.

⚠️Lautstärke und Straßenverkehr

Durch zu große Lautstärke können Sie sich und andere im Straßenverkehr gefährden. Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können. Die Lautstärke stellen Sie mit dem linken ①Drehgeber ein.

⚠️Bei Verkehrsfunkdurchsagen kann es zu deutlich erhöhten Lautstärken gegenüber normaler Wiedergabe kommen, siehe auch Seite 14, EXPERT ⑪.

⚠ Auf Multimedia CD's sind neben Audio-tracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Rauschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Laut-sprecher beschädigt werden.

Bitte beachten Sie

Erweiterter Funktionsumfang

Die EXPERT-Bedienebene ermöglicht es Ihnen, einen über die Grundbedienung hinausgehenden Funktionsumfang zu nutzen, ohne den Überblick zu verlieren.

Betrieb mit Autotelefon (Phone)

Sie können Ihr Gerät mit Ihrem Autotelefon bzw. Funkgerät verbinden.

Beim Betrieb des Autotelefons bzw. des Funkgerätes wird das Autoradio dann stummgeschaltet.

Im Anzeigefeld erscheint: »PHONE«, siehe auch Seite 14, EXPERT ^⑧ und Seite 17, A2.

Signalton

Ihr Autoradio ist so voreingestellt, daß Funktionen mit einem kurzen Signalton bestätigt werden.

In der EXPERT-Bedienebene können Sie mit der Einstellung »BEEP OFF« den Signalton durch ein kurzes Stummschalten der Lautsprecher ersetzen, siehe Seite 13, EXPERT ^④ .

Ein- und Ausschalten

10 -Taste (mindestens 1 Sekunde) drücken, denn das Gerät ist gegen unbeabsichtigtes Einschalten geschützt, oder

- mit dem Zünd-/Anlaßschalter des Fahrzeugs, wenn das Autoradio vorher mit dem Zünd-/Anlaßschalter ausgeschaltet wurde.

Diese Funktion kann in der EXPERT-Bedienebene geändert werden, siehe Seite 13, EXPERT ⑦, oder

- nachdem Sie Ihr Autoradio mit dem Zünd-/Anlaßschalter Ihres Fahrzeugs ausgeschaltet haben:

10 -Taste drücken.

Ein-/Ausschalter

Bleibt der Zünd-/Anlaßschalter ausgeschaltet, schaltet sich das Autoradio nach 1 Stunde automatisch aus, siehe auch Seite 17/A4.

Das Autoradio kann jederzeit ausgeschaltet werden.

10 -Taste drücken. Wiederholtes Einschalten ist möglich.

⚠️Beim Einschalten wird auch Ihre Automatikantenne ausgefahren! Schalten Sie deshalb das Gerät auf aus, bevor Sie z.B. in eine Waschanlage fahren!

Lautstärke- und Klangeinstellung

Lautstärke

Linken ①Drehgeber drehen: Im Anzeigefeld erscheint: »VOL 00« ... »VOL 46«.

Sound-(Klang-)Einstellungen

Für jede der Einstellungen FADER, BASS, TREBLE, BALANCE gilt:

1. Funktionen durch ein- oder mehrmaliges kurzes Drücken des linken ① Drehgeber anwählen.
2. Stellen Sie den gewünschten Klangeindruck durch Drehen des linken ①Drehgebers ein oder
   Grundeinstellung wählen: Linken ① Drehgeber drücken, bis der Signalton zu hören ist.
3. Einstellung beenden: Linken ⒶDrehgeber erneut drücken, bis z.B. Name oder Frequenz des Senders im Anzeigefeld zu sehen ist.
   Nach ca. 10 Sekunden wird die Bedienebene mit aktuellen Einstellungen automatisch verlassen.

Beispiel: Bässe einstellen

Linken ①Drehgeber sooft kurz drücken, bis im Anzeigefeld erscheint:

Mit dem linken ①Drehgeber können Sie jetzt durch Drehen den Eindruck der Baßwiedergabe verändern.

Möchten Sie die Einstellung der Baßwiedergabe sofort in Mittelstellung zurücksetzen:

Linken ①Drehgeber drücken, bis der Signalton zu hören ist.

LOUD (Loudness)

Loudness eingeschaltet, Klangverbesserung bei geringer Lautstärke. Sie können die Funktion mit dem linken ①Drehgeber aus der Grundstellung heraus ausschalten. Drücken Sie den linken ①Drehgeber, bis ein Signalton zu hören ist. Im Anzeigefeld sehen Sie »LOUD ON« oder »LOUD OFF«.

Lautstärkeverteilung FAD (Fader)

Mit dem Fader verändern Sie die „Lautstärkeverteilung“ zwischen vorderer („F“ Front) und hinterer („R“ Rear) Lautsprechergruppe.

Wollen Sie nur ein Lautsprecherpaar anschließen, verwenden Sie den beiliegenden 2 x 20 Watt-Adapter. Dann muß der Regler für den Fader in Mittelstellung stehen.

Lautstärkeverhältnis BAL (Balance)

Balance ist das „Lautstärkeverhältnis“ zwischen den Lautsprechern links und rechts.

Radio (Tuner)

Bereich TUNER FM wählen

- Taste sooft kurz drücken, bis »TUNER FM« im Anzeigefeld erscheint.

Stereo-Empfang (nur FM)

Sie empfangen einen Stereo-Sender, wenn » ∞« im Display erscheint.

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP)

TP (TRAFFIC PROGRAM) = Verkehrsfunksender

TP ein-/ausschalten:

TP -Taste kurz drücken.

Durchsagebereitschaft eingeschaltet: Das Zeichen »TP« ist von einem orangen Quadrat umgeben.

Ist der eingestellte Sender kein Verkehrsfunksender, startet automatisch ein Suchlauf zum nächsten Verkehrsfunksender.

Aktuelle Verkehrsfunk-Durchsage abbrechen: TP -Taste kurz drücken.

⚠️Verkehrsfunk-Durchsagen beginnen mit einer Mindestlautstärke:

Im EXPERT-Bedienmenü können Sie die Mindestlautstärke, mit der Verkehrsfunk-Durchsagen zu hören sind, verändern, siehe Seite 14, EXPERT ⑪.

Möchten Sie nur Verkehrsfunk-Durchsagen hören die Funktion „Verkehrsfunksender“ aktiviert ist und Sie die Lautstärke mit dem linken Drehgeber auf "Null" stellen (nach links drehen).

Auch die Cassetten- oder CD-Wiedergabe wird während der Verkehrsfunk-Durchsage unterbochen.

Alternative Frequenzen (AF)

Wenn Sie ein RDS-Programm empfangen, das von mehreren Sändern mit unterschiedlichen Frequenzen ausgestrahlt wird, dann wechselt Ihr Autoradio automatisch auf die am besten zu empfangende Frequenz.

Wenn Sie sich in einem sehr schlecht versorgten Empfangsgebiet aufhalten, können Wechselversuche zwischen AF's als störende Pausen hörbar werden. In einem solchen Fall kann die AF-Funktion ausgeschaltet werden.

AF-Funktion ausschalten

TP - Taste länger drücken, bis der Signalton zu hören ist. Das Zeichen »AF« ist nicht mehr von einem roten Quadrat umgeben. Dies ist nur bei Sendern mit Alternativfrequenzen möglich.

Anzeige:

AF AF wird ausgeschaltet, aber der empfangene Sender bietet AF an.

AF-Funktion wieder einschalten

TP - Taste länger drücken, bis der Signalton zu hören ist. Das Zeichen »AF« ist von einem roten Quadrat umgeben.

Anzeige:

AF AF wird angeboten und die Funktion ist aktiviert. Im Auslieferungszustand ist AF aktiviert.

RDS-Programme einstellen (LEARN-Speicher)

Mit einem Tastendruck können Sie im LEARN-Speicher bis zu 25 RDS-Programme speichern. Die gespeicherten RDS-Programme können Sie nacheinander aufrufen, siehe Wissenswertes Seite 19.

Die Benutzung des LEARN-Speichers ist sinnvoll, wenn Sie sich in einem fremden Empfangsbereich aufhalten und die schon gespeicherten Sender (Presets) nicht löschen wollen.

LEARN-Suchlauf auslösen

Wählen Sie mit Taste ☐ den Bereich »TUNER FM«.

Drücken Sie den rechten ○Drehgeber, bis der 1. Signalton zu hören ist:

»LRN ...« erscheint im Anzeigefeld, der Empfänger durchsucht den UKW-Bereich.

Warten Sie stets, bis der LEARN-Suchlauf beendet ist. Der Suchlauf kann nicht unterbrochen werden.

Bei unmöglichem Empfang kann der LEARN-Suchlauf ständig aktiv sein, z. B. in der Tiefgarage, bei defekter Antenne, siehe auch Seite 20. Sobald der LEARN-Suchlauf abgeschlossen ist sind, bis zu 25 Sender gespeichert und Sie hören den Sender mit dem bestem Empfang.

Inhalt des LEARN-Speichers abrufen

Betriebsart LEARN wählen. Dazu den rechten ○Drehgeber sooft kurz drücken, bis »LEARN« kurz erscheint.

Rechten ○Drehgeber drehen: Sie können die Sender des LEARN-Speichers in der gewünschten Richtung abrufen. Das Anzeigefeld zeigt während der Stationswahl »ROS-SCAN«.

FM Presets (Speicherplätze) belegen

Im UKW-Bereich »TUNER FM« stehen 48 Presets zur Verfügung.

1. Wählen Sie den Bereich: »TUNER FM« mit der Taste ☐.

2. Stellen Sie einen Sender/RDS-Programm (UKW) ein, z. B. durch Abruf eines LEARN-Speichers.

Ist der eingestellte Sender/RDS-Programm bereits auf einem Speicherplatz-Taste abgelegt, wird die jeweilige Ziffer im Anzeigefeld dargestellt.

1. Eingestellten Sender/RDS-Programm speichern: Taste ☐ kurz drücken. Das Zeichen STORE im Anzeigefeld ist zu sehen. Stellen Sie mit dem rechten ○Drehgeber den gewünschten Speicherplatz zwischen 1 und 48 ein.

Bestätigen Sie die Eingabe, indem Sie die Taste ☐ oder den rechten ○Drehgeber drücken, bis der Signalton zu hören ist und in der Anzeige »STOREO« erscheint.

Wählen Sie keinen Speicherplatz aus, wird der Sender auf dem nächsten freien Speicherplatz abgelegt. Im Anzeigefeld ist »FREE« zu sehen.

Die gewählten AF- und TP-Einstellungen werden zusammen mit der Station abgespeichert.

Preset aufrufen

1. Betriebsart »PRESET« wählen. Dazu den rechten ○Drehgeber sooft kurz drücken, bis »PRESET« kurz zu sehen ist und das Zeichen PRESET erscheint.

2. Drehen Sie den rechten ○Drehgeber, um den gewünschten Preset auszuwählen.

Auch nach Abklemmen der Betriebsspannung bleiben die Speicherinhalte erhalten.

Preset löschen

Möchten Sie einen belegten Speicherplatz löschen, drücken Sie die Taste ☐ einmal kurz, bis das Zeichen STORE im Anzeigefeld zu sehen ist. Wählen Sie mit dem rechten ☐ Drehgeber den zu löschenden Speicherplatz an. Drücken Sie den rechten ☐ Drehgeber solange, bis Sie den Signalton zweimal hören. Im Anzeigefeld ist für zwei Sekunden »ERASED« zu sehen.

Sender/RDS-Programme mit Suchlauf einstellen

1. Wählen Sie den Bereich: »TUNER FM« mit der Taste ☐.
2. Rechten ○Drehgeber sooft kurz drücken, bis kurz »SEARCH« im Anzeigefeld zu sehen ist.
3. Drehen Sie den rechten ○Drehgeber, um den Suchlauf in die gewünschte Richtungzu starten.
   Der Suchlauf arbeitet mit zwei Empfindlichkeitsstufen, im ersten Durchlauf durch den Empfangsbereich wird nach Sendern mit hoher Feldstärke (Ortssender), im zweiten Durchlauf nach Sendern mit geringer Feldstärke (Fernempfang) gesucht.
4. Möchten Sie den eingestellten Sender auf Presets (Speicherplätze) legen, siehe Seite 7, PRESETS belegen.

Manuelle Frequenzeinstellung

1. Bereich wählen: »TUNER FM« oder »TUNER AM«.
2. Drücken Sie den rechten ○Drehgeber solange, bis Sie den zweiten Signalton hören und und »MANUAL« kurz im Anzeigefeld zu sehen ist. Das rote Zeichen »MAN« erscheint.
3. Stellen Sie mit dem rechten ○Drehgeber die Frequenz in der gewünschten Richtung ein. Drehen Sie nach rechts erhöhen Sie den Wert um jeweils 50 kHz, nach links verringern Sie den Wert um jeweils 50 kHz. Im Anzeigefeld sehen Sie z.B. »F9 92.70«.
   Der rechten Orehgeber hat eine „Schwungrad-Funktion“ zur Schnellverstellung. Drehen Sie den Knopf schnell, erfolgt die Fortschaltung im Schnelligang.
4. Möchten Sie den eingestellten Sender auf Presets (Speicherplätze) legen, siehe Seite 7/PRESETS belegen.
5. Manuelle Frequenzeinstellung beenden: Drücken Sie den rechten ○Drehgeber.

AM Sender mit Suchlauf einstellen

1. Bereich »TUNER R#« (LW/MW) wählen:
2. Taste sooft kurz drücken, bis »TUNER R#« im Anzeigefeld erscheint: bei Mittelwelle erscheint »W«, bei Langwelle »LW«.
3. Drücken Sie den rechten ○Drehgeber sooft, bis kurz »SEARCH« im Anzeigefeld zu sehen ist.
4. Durch Drehen des rechten Drehgebers starten Sie den Suchlauf in die gewünschte Richtung.

Bei Sendersuche wird im AM-Bereich (AM-TUNER) zuerst das LW-, dann das MW-Band durchsucht.

Programmquellen

AM Speicherplätze (Presets) belegen

Im Bereich »TUNER AM« stehen 15 Presets zur Verfügung.

1. Eingestellten Sender speichern: Taste ☐ kurz drücken. Das Zeichen STORE im Anzeigefeld ist zu sehen.
2. Stellen Sie mit dem rechten OÖrehgeber den gewünschten Speicherplatz zwischen 1 und 15 ein.
3. Bestätigen Sie die Eingabe, indem Sie die Taste ☐ oder den rechten ○Drehgeber drücken, bis der Signalton zu hören ist und die Anzeige »STORED« erscheint.

Speichern

Speicherplatzwahl

AM Speicherplätze manuell belegen

1. Drücken Sie den rechten ○Drehgeber sooft, bis kurz »MANUAL« im Anzeigefeld zu sehen ist.
2. Stellen Sie mit dem rechten ○Drehgeber durch Drehen die gewünschte Frequenz ein.
3. Möchten Sie den eingestellten Sender auf Presets (Speicherplätze) legen, siehe AM-Speicherplätze/PRESETS belegen.

Nachdem Sie den Bereich gewählt haben, hören Sie den zuletzt eingestellten Sender/Programm (Last-station-memory) in diesem Bereich. Last station memory bedeutet, Ihr Gerät merkt sich die Einstellungen, die Sie gewählt haben, bevor Sie das Gerät ausschalten. Nach dem Wiedereinschalten hören Sie diesen Sender, bzw. TAPE/MCD wieder.

Cassette

Programmquelle TAPE wählen

Schieben Sie eine Cassette ins Cassettenfach. Im Anzeigefeld erscheint »TRAPE I«. oder

Sie haben bereits eine Cassette im Cassettenfach eingelegt?

Drücken Sie die Taste ✉ kurz sooft, bis »TRAPE« im Anzeigefeld erscheint.

Cassettenseite wechseln

-Taste und ▶-Taste gleichzeitig leicht drücken. Am Bandende wechselt die Cassettenseite automatisch. Im Anzeigefeld bedeuten:

»TAPE 1« - obere Cassettenseite »TAPE 2« - untere Cassettenseite.

Laufwerkstasten

Schneller Vorlauf und Rücklauf

Vorlauf bzw Rücklauf

oder ▶-Taste drücken, bis sie einrastet. Im Anzeigefeld erscheint nach ca. 1,5 Sekunden »WIND«.

Funktion abbrechen

oder ▶-Taste halb eindrücken.

Cassette ausschieben

Drücken Sie die Tasten ◀◀ und ▶▶ gleichzeitig bis zum Ende. Die Cassette wird ausgeschoben.

Cassetten-Wiedergabe beenden

Beispiel: Um wieder Radio zu hören:

-Taste drücken:

die Cassette bleibt im Cassettenfach!

oder: Schieben Sie die Cassette aus.

Wir empfehlen, die Cassette nicht über einen längeren Zeitraum im Cassettenfach zu belassen, da sie dort höheren Belastungen ausgesetzt ist.
Das Gerät ist für CR (Chromdioxid)-Bänder optimiert.
Die Cassetten-Wiedergabe wird bei aktiviertem Verkehrsfunk während der Verkehrsfunk-Durchsage unterbochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen:

TP -Taste kurz drücken.

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«\*

Diese Funktionen können Sie nur ausführen, wenn Sie einen geeigneten CD-Wechsler* angeschlossen haben. Bitte beachten Sie auch die Bedienungsanleitung Ihres CD-Wechslers. Die Liste von eventuell auftretenden Fehlermeldungen befindet sich auf Seite 20.

Programmquelle MCD wählen

Drücken Sie die Taste ☐ kurz sooft, bis »MCD« im Anzeigefeld erscheint.

CD auswählen

- Taste sooft kurz drücken, bis die Nummer der gewünschten CD im Anzeigefeld erscheint.

Titel wählen bzw. wiederholen

Drücken Sie den rechten ○Drehgeber, bis »TRACK« im Anzeigefeld erscheint. Drehen Sie jetzt den rechten ○Drehgeber, bis die Nummer des gewünschten Titels im Anzeigefeld erscheint. Drehen nach rechts: nächster Titel nach links: der Titel, den Sie hören, wiederholen, bzw. vorheriger Titel. * Welcher Grundig CD-Wechsler geeignet ist, sagt Ihnen Ihr Fachhändler.

Schneller Suchlauf (FAST)

Drücken Sie den rechten O'Drehgeber, bis Sie »FAST« im Anzeigefeld sehen. Drehen nach rechts: schneller Vorlaufl nach links: schneller Rücklauf Zur Wiedergabe zurückkehren: Drehen Sie den Drehgeber in die entgegengesetzte Richtung oder drücken Sie den Drehgeber kurz.

Titelwahl zufälliger Reihenfolge (TRACK RANDOM)

Zufalls-Titelsuche starten: Drücken Sie den rechten ○Drehgeber länger, im Anzeigefeld erscheint: »RNO ON«.

Zufalls-Titelsuche beenden: Drücken Sie den rechten ○Drehgeber länger, im Anzeigefeld erscheint: »RND OFF«.

Diese Funktion wird beim Ausschalten automatisch zurückgesetzt.

CD-Betrieb beenden

Drücken Sie die Taste ☐ kurz und wählen Sie eine andere Programmquelle.

CD- oder DAT-Betrieb

CD- oder DAT-Spieler anschließen

CD = Compact Disc (ohne CD-Wechsler) DAT = Digital Audio Tape

Haben Sie keinen GRUNDIG CD-Wechsler angeschlossen, können Sie auch andere CD- oder DAT-Spieler mit dem GRUNDIG CDP-Adapter an das Autoradio anschließen.

CD- oder DAT-Betrieb einschalten (AUX-Betrieb)

Drücken Sie die Taste ☐ kurz sooft, bis »RUX« im Anzeigefeld erscheint.

Die Bedienung der angeschlossenen Geräte erfolgt über die Geräte selbst. Beachten Sie die techn. Daten und Hinweise der Geräte. Die maximale Ausgangsspannung darf 2 V _RMS nicht übersteigen.

Die CD-Wiedergabe wird während der Verkehrsfunk-Durchsage unterbochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen: TP -Taste kurz drücken.

EXPERT-Bedienebene

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Liste der Expert-Einstellungen

① Code-Einstellungen
② Leuchtstärke des Anzeigefeldes
③ Sicherheits-Leuchtanzeige Ein/Aus
④ Signalton Ein/Aus
⑤ Automatischer LEARN-Suchlauf Ein/Aus
⑥ Automatischer Wechsel des Regional-programmes Ein/Aus
⑦ Ein- und Ausschalten mit dem Zündschloß
① Stummschaltung bei Autotelefon-Betrieb
⑨ Eingangsempfindlichkeit bei CD-Wechsler oder DAT-Betrieb
⑩ Lautstärkebegrenzung beim Einschalten
⑪ Mindestlautstärke für Verkehrsfunk-Durchsagen
⑫ Anzeige der Uhrzeit Ein/Aus
⑬ RDS-Synchronisation der Uhr Ein/Aus
⑭ Eingeben der Uhrzeit

Expert-Einstellungen ändern

1. EXPERT einschalten

- Taste so lange drücken, bis der Signalton zu hören ist. Im Anzeigefeld sehen Sie kurz »EXPERT«.

2. Einstellung wählen

Wählen Sie die Einstellung aus, die Sie überprüfen, bzw. verändern wollen.

Mögliche Einstellungen ①...⑭ Beispiel (Funktion 10):

Maximale Einschaltlautstärke ändern Linken ①Drehgeber drehen, bis die gewünschte Funktion »ONVOL 13« im Anzeigefeld erscheint.

3. Einstellung aktivieren

Rechten ○Drehgeber kurz drücken: Im Anzeigefeld erscheint »CH« (CH: Change = ändern).

4. Einstellung verändern

Stellen Sie mit dem rechten O Drehgeber durch Drehen die gewünschte Lautstärke ein. Im Anzeigefeld erscheint z. B.:

Drehen des rechten ○Drehgeber nach rechts: Wert erhöhen oder Funktion einschalten, nach links: Wert verringern oder Funktion ausschalten

5. Einstellung beenden

Rechten ○Drehgeber kurz drücken: »CH« erlischt im Anzeigefeld.

6. Nächste Einstellung wählen

(Punkt 2. bis 5. wiederholen)

7. EXPERT ausschalten

- Taste drücken, oder rechten Orehgeber drücken, bis der Signalton zu hören ist.

Mögliche Einstellungen ①...⑭

① Codierung aktivieren (eine genaue Anleitung finden Sie im Kapitel »Codierung«, Seite 15)

Erscheint »CODE« im Anzeigefeld, ist die Codierung nicht aktiviert.

Erscheint »SAFE« im Anzeigefeld, ist die Codierung aktiviert.

② Leuchtstärke des Anzeigefeldes

»DISPL 07« (00 ... 07), je nach Einbaulage des Autoradios so einstellen, daß das Anzeigefeld für Sie gut ablesbar ist.

Haben Sie den Beleuchtungsanschluß im Anschlußsteckfeld belegt? Dann ändert sich die Beleuchtungsstärke, je nachdem, ob das Fahrlicht eingeschaltet ist (Nacht-Einstellung) oder nicht (Tag-Einstellung). Beide Einstellungen können bei eingeschaltetem oder ausgeschaltetem Fahrlicht separat gewählt und gespeichert werden.

③ Sicherheits-Leuchtanzeige (Ein/Aus)

»BLK ON« Die Sicherheits-Leuchtdiode blinkt bei ausgeschaltetem Gerät und abgestelltem Fahrzeugmotor.

»BLK OFF« Die Sicherheits-Leuchtdiode blinkt nicht.

④ Signalton (Ein/Aus)

»BEEP ON« Signalton als Funktionsbestätigung.

»BEEP OFF« Funktionsbestätigung durch kurzes Stummschalten der Lautsprecher-Ausgänge.

⑤ Autom. LEARN (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet aufhalten, in denen Sie RDS-Programme mit Verkehrsfunk schlecht empfangen, können Sie die automatische Sendersuche im Radio-Betrieb verhindern.

»LRN ON« automatischer LEARN gewünscht,

»LRN OFF« kein automatischer LEARN gewünscht.

Bei Lautstärken kleiner »VOL 4« gilt der »LRN ON« als gewünscht.

⑥ Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiedenen Regionalsendungen besteht, kann es vorkommen, daß Ihr Autoradio aufgrund des Empfangsgebietes zwischen verschiedenen Regionalsendungen wechselt.

»REG ON« autom. Wechsel des Regionalprogramms ist möglich.

»REG OFF« kein Wechsel auf ein anderes Regionalprogramm.

⑦ Ein- und Ausschalten mit dem Zünd-/Anlaßschalter

»IGN ON« Sie können das Autoradio mit dem Zünd-/Anlaßschalter des Fahrzeuges ein- und ausschalten.

»IGN OFF« Ein- und Ausschalten nur mit der ☐ID -Taste.

⑧ Stummschaltung bei Telefon-Betrieb

»PHONE ON« Stummschaltung aktiviert.

»PHONE OFF« Stummschaltung deakti- viert.

⑨ MCD- bzw. AUX-Eingangsempfindlichkeit

Anpassen eines CD-Wechslers

»RCD LOW« niedrig

»RCD RIO« mittel (z. B. MCD 36/MCD 40)

»MCD HIGH« hoch

⑩ Lautstärke-Begrenzung beim Einschalten

»ON VOL - -« keine Begrenzung oder

»ON VOL 20« max. Lautstärke, z.B. 20

(---... 46).

Die Lautstärke wird nur begrenzt, wenn die Lautstärke beim Ausschalten des Auto-radios größer als der eingestellte Wert ist!

⑪ Mindestlautstärke für Verkehrsfunk-Durchsagen

Sie hören während der Einstellung die dann für die Verkehrsfunkdurchsage gewählte Lautstärke.

⑫ CLOCK ON/OFF

»CLOCK ON« Uhrzeit wird angezeigt.

»CLOCK OFF« Uhrzeit wird nicht angezeigt.

⑬ Synchronisation der Uhr

»SYNC ON« Die eingebaute Uhr wird durch RDS-Informationen nachgestellt (synchronisiert).

»SYNC OFF« In Gegenden, in denen kein RDS TIMER-Signal empfangen wird, kann die Synchronisation abgeschalten werden.

⑭ DIGITIME einstellen

»79 00:00« Hier können Sie die Uhrzeit manuell einstellen. Drehen Sie den rechten O'Drehgeber schnell, erfolgt die Fortschaltung im Schnelligang.

Die manuell eingestellte Uhrzeit wird bei »SYNC ON« (siehe ⑬) durch den gerade empfangenden RDS-Sender eventuell korrigiert!

Sollte dieser RDS-Sender eine nicht gewünschte Uhrzeit ausstrahlen, müssen Sie mit »SYNC OFF« die Uhrzeit-Korrektur unterbinden.

Codierung

Die Code-Nummer Ihres Autoradios befindet sich auf der Identity Card. Die Codierung ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios aktiviert haben:

Sobald das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt wird, ist es elektronisch gesichert.

Es kann nur durch Eingabe der Code-Nr. wieder in Betrieb genommen werden.

Ist die Codierung aktiviert?

Wählen Sie die EXPERT-Bedienebene. Drehen Sie den rechten ○Drehgeber, bis im Anzeigefeld »SAFE« oder »CODE« erscheint:

Codierung aktiviert

Codierung nicht aktiviert

Codierung aktivieren

1. Wählen Sie die EXPERT-Bedienebene und drehen Sie, bis »CODE« im Anzeigefeld erscheint. Aktivieren Sie die Einstellung: Drücken Sie den rechten ○Drehgeber kurz. Im Anzeigefeld erscheint »CH ---« (CH: Change = ändern).

2. Code-Nr. (siehe Identity Card) einstellen: Stellen Sie durch Drehen mit dem rechten O'Drehgeber den richtigen Zahlenwert ein.

Der rechten Drehgeber hat eine „Schwungrad-Funktion“ zur Schnellverstellung. Drehen Sie den Knopf schnell, erfolgt die Fortschaltung im Schnellgang.

1. Code-Nr. bestätigen: Rechten ○Drehgeber kurz drücken, im Anzeigefeld erscheint »SAFE«. Die Codierung ist aktiviert!

2. EXPERT ausschalten:

3. Taste drücken, oder rechten Orehgeber drücken, bis der Signalton zu hören ist.

Codierung deaktivieren

z.B. vor dem Ausbau des Autoradios:

1. EXPERT-Mode ist eingeschaltet und »SAFE« erscheint im Anzeigefeld. Aktivieren Sie die Einstellung: Drücken Sie den rechten ○Drehgeber kurz. Im Anzeigefeld erscheint »CH/---« (CH: Change = ändern).
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, durch Drehen des rechten ○○Drehgebers eingeben.
3. Code-Nr. bestätigen: Rechten OÖrehgeber drücken, bis im Anzeigefeld vorübergehend »CODE« erscheint. Nach ca. 3 Sekunden spielt das Radio.

Die Codierung ist nicht mehr aktiviert!

Falls Sie eine falsche Code-Nr. eingegeben haben:

»SAFE« bleibt im Anzeigefeld stehen, das Radio spielt nicht.

Beginnen Sie nochmals. Beachten Sie die Wartezeiten zwischen den Versuchen (siehe Seite 16).

Codierung

Wiederinbetriebnahme

Das Autoradio ist bei aktivierter Codierung elektronisch gesichert, nachdem es von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt war, z.B. nach einem Werkstattaufenthalt.

1. Autoradio einschalten: Im Anzeigefeld erscheint »SAFE«. Nach ca. 3 Sekunden erscheint »/----« im Anzeigefeld. Die »/ « kenn- zeichnet die Anzahl der Versuche.
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, durch Drehen des rechten C Drehgebers eingeben.
3. Code-Nr. bestätigen: Rechten ⒻDrehgeber drücken, bis im Anzeigefeld vorübergehend»SAFE« erscheint. Nach ca. 3 Sekunden spielt das Radio. Falls Sie eine falsche Code-Nr. eingegeben haben: »SAFE« bleibt im Anzeigefeld stehen, das Radio spielt nicht. Beginnen Sie nochmals. Beachten Sie die Wartezeiten zwischen den Versuchen.

Wartezeiten

Damit das Deaktivieren der Codierung nicht durch Ausprobieren möglich ist, sind nach Fehlversuchen Wartezeiten vorgesehen. Während dieser Zeiten läßt sich das Autoradio zwar ein- und ausschalten, spielt aber nicht. Während der Wartezeit muß das Autoradio nicht eingeschaltet sein. Es muß jedoch an Dauerspannung + 12 V angeschlossen sein. So lange »SRAFE« im Anzeigefeld steht, ist die Wartezeit noch nicht abgelaufen. Die Wartezeit ist zu Ende, wenn die Zahl des nächsten Versuchs im Display zu sehen ist, z.B. » ^2 - - - - «.

Die Tabelle zeigt die Wartezeiten zwischen den einzelnen Versuchen. Wartezeit nach dem 7. Versuch immer 24 Stunden! Nach dem 6. Versuch empfiehlt e sich, "Wiederinb triebnahme" bzw. Ihrem Fachhänd

Versuch (im Wartezeit Anzeigefeld) (ca.)

1 21 Sek.

2 1,5 Min.

3 5,5 Min.

4 22 Min.

5 1,5 Std.

6 6,0 Std.

7 24 Std.

8 24 Std.

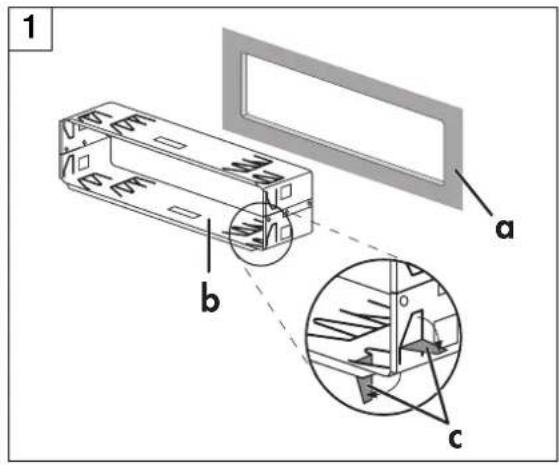

Ein- und Ausbau

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen - Abb. 1...5

Abbildung 1

– Einbaurahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.
- Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Autoradio einschieben

Abbildung 1

– Autoradio bis zum Anschlag in den eingesetzten Einbaurahmen b einschieben. Das Autoradio rastet ein.

Autoradio herausziehen

Abbildung 5

Beide Bügel d in die Öffnung der Blende einführen und bis zum Anschlag einschieben.

– Beide Bügel nach außen drücken und das Autoradio langsam herausziehen.

Ein- und Ausbau

Versorgungsspannungen

Messerkontakte A: Abbildung 4

A8 Anschluß für Masse

An Klemme 31 (Masse) des Fahrzeugs anschließen.

A7 Anschluß für +12 V Betriebsspannung

An Klemme 30 (Dauerplus) des Fahrzeugs anschließen.

A6 Anschluß für Instrumentenbeleuchtung

Messerkontakt A6 an Klemme 58 des Fahrzeugs angeschlossen:

Die Beleuchtung des ausgeschalteten Autoradios kann bei eingeschaltetem Fahrlicht mit dem Regler der Instrumentenbeleuchtung geregelt werden.

Messerkontakt A6 nicht angeschlossen: Keine Beleuchtung bei ausgeschaltetem Autoradio.

A5 +12 V Schaltspannungsausgang (max. 0,5 A)

liegt am Messerkontakt A 5 bei eingeschaltetem Autoradio.

Für Automatikantenne (Aus-/Einfahren), Antennenverstärker (Betriebsspannung) usw.

A4 Anschluß für +12 V Zündspannung

An Klemme 15 des Fahrzeugs anschließen, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.

- Klemme 30, Das Autoradio kann mit dem Zünd-/Anlaßschalter nicht ein- und ausschaltet werden.

Das Gerät schaltet bei ausgeschalteter Zündung nicht nach 1 Stunde ab. Die Security-Leuchtdiode blinkt nicht.

Um die korrekte Funktion des Gerätes zu gewährleisten, muß dieser Kontakt immer mit Klemme 15 oder Klemme 30 belegt sein!

A2 Phone-Mute-Anschluß

für Autotelefon oder Funkgerät: Das Autoradio ist stummgeschaltet beim Betrieb des angeschlossenen Autotelefons oder des Funkgerätes. Im Anzeigefeld erscheint »PHONE«, siehe Seite 16, EXPERT-Einstellungen. Der Messerkontakt A2 muß dabei vom Mute-Ausgang des Telefons/Funkgerätes auf Masse gelegt werden!

Lautsprecher

Messerkontakte B: Abbildung 4

Maximale Ausgangsleistung

an 4Ω-Lautsprechern: 4 x 7 W, mit beiliegendem Adapter 2 x 20 W an 4 Ω.

Frontlautsprecher Hecklautsprecher

B3	rechts +	B1	rechts +
B4	rechts -	B2	rechts -
B5	links +	B7	links +
B6	links -	B8	links -

Möchten Sie nur 2 Lautsprecher anschließen:

Sie können die vier 7 W Ausgänge über den mitgelieferten Adapter (Abb. [6]) zu zwei 20 W Ausgängen kombinieren. Dazu den 20 W Adapter an Steckerbuchse B (Abb. [4]) anschließen.

Die Anschlußbelegung für die Frontlautsprecher bleibt identisch wie oben. Die Anschlüsse für die Hecklautsprecher sind in diesem Fall unbelegt.

⚠️ Die Lautsprecheranschlüsse nicht elektrisch miteinander verbinden und nicht auf Masse legen!

Antenne

Das Autoradio ist für Antennen mit 75Ω(bis 150Ω)-Impedanz ausgelegt. Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Abbildung 2 und 3

- im Bedarfsfall Antennenadapter (Abb. 2) verwenden.

- Antennenadapter (Abb. 2) bzw. Antennen-kabel (Abb. 3) im Kunststoffhalter fixieren.

Zusatzanschlüsse

Messerkontakte C: Abbildung 4

CD-Wechsler- bzw. AUX-Anschluß

C13 CD-Bus-Steuerleitung, ist für AUX-Betrieb mit C15 zu verbinden.
C15 CD-Bus-Masse
C16 Versorgungsspannung +12 V für CD-Wechsler
C17 Schaltspannung für CD-Wechsler
C18 CD-NF-Masse bzw. AUX-NF-Masse
C19 CD-NF-links bzw. AUX-NF-links
C20 CD-NF-rechts bzw. AUX-NF-rechts

Line-Ausgang

Anschlußmöglichkeit für Leistungsverstärker (Booster) oder Aktiv-Lautsprecher.

C 1 Hecklautsprecher links +
C 2 Hecklautsprecher rechts +
C 3 Masse -
C 4 Frontlautsprecher links +
C 5 Frontlautsprecher rechts +
C 6 Schaltspannung zum Ein-/Ausschalten eines Leistungsverstärkers (max. 0,3 A).

Die Gesamt-Stromentnahme aus den Anschlüssen C17, C6 und A5 darf zusammen 0,5 A nicht übersteigen.

Sicherung T 7,5 A

Abbildung 4

Flachsicherung T 7,5 A/DIN 72581– gesteckt.

Wissenswertes

Audio-Cassetten

Cassetten unterliegen im Autoradiobetrieb hoher thermischer Beanspruchung. Verwenden Sie deshalb bitte nur einwandfreie und hitzebeständige CrO_2 C 60- und C 90-Cassetten namhafter Hersteller.

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich ständig die Empfangsbedingungen. Berge, Gebäude oder Brücken können den Empfang beeinträchtigen. Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen Signale zusätzlich von den meisten UKW-Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Bei RDS-Programmen sehen Sie den Namen des Programms als Kürzel im Anzeigefeld, z.B. » BAYERN 3 « für Bayerischer Rundfunk – 3. Programm. Bitte beachten Sie, daß RDS-Programme unterschiedliche Regionalsendungen und Programmnamen haben können.

Alternative Frequenzen (AF)

Ein RDS-Programm wird von mehreren Sendern mit unterschiedlichen Sendefrequenzen (alternative Frequenzen) ausgestrahlt. Sie wählen ein RDS-Programm und Ihr Autoradio wechselt automatisch auf die am besten zu empfangende Alternativfrequenz, falls vorhanden.

Diese Funktion erlaubt es Ihnen Verkehrsfunk-Durchsagen zu hören, auch wenn Sie ein RDS-Programm ohne eigenen Verkehrsfunk eingestellt haben.

Voraussetzung:

Die Rundfunkanstalt, die das eingestellte RDS-Programm mit EON ausstrahlt, führt ein weiteres RDS-Programm, das Verkehrsfunk-Durchsagen anbietet.

Durchsagebereitschaft

für Verkehrsfunk-Durchsagen auch bei RDS-Programmen mit EON, wenn »TP« im Anzeigefeld aktiviert ist und das eingestellte RDS-Programm hörbar bleibt.

TP ein-/ausschalten:

TP -Taste drücken; Eingeschaltet: Rahmen um TP sichtbar.

Sollte eine Störung auftreten

wenden Sie sich bitte an Ihren Fachhändler. Auf Ihren Wunsch kann er in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie: Voraussetzung für die Teilnahme an diesem Austauschsystem ist das unverletzte Garantiesiegel an Ihrem Autoradio.

Pflege

Die Frontblende des Autoradios nur mit einem weichen, staubbindenden und antistatischen Tuch reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Der Tonkopf des Cassettenteiles muß frei von Bandabrieb sein, um Verluste in der Höhenwiedergabe zu vermeiden. Deshalb sollten Sie alle 50 ... 100 Betriebsstunden den Tonkopf mit einer Reinigungscassette reinigen.

Wenn etwas einmal nicht funktioniert

Gerät läßt sich nicht einschalten

Setzen Sie den linken ⒹDrehgeber nochmals ein.

Halten Sie die 10-Taste beim Einschalten mindestens 1 Sekunde gedrückt.

Ist die Gerätesicherung (auf der Rückseite, siehe auch Seite 21) defekt? Dann bringen Sie Ihr Gerät zu Ihrem Fachhändler.

Security-Leuchtdiode blinkt nicht

Lassen Sie den Anschluß des Gerätes von Ihrem Fachhändler überprüfen (siehe Seite 17, Anschluß A4).

Wählen Sie die EXPERT-Bedienebene (siehe Seite 13),» BLK ON «.

Der Empfang ist schlecht

Befinden Sie sich in einem Gebiet mit schlechten Empfangsbedingungen (z.B. Tiefgarage, Tunnel, Gebirgstal)?

Dann wird sich der Empfang bei einer Ortsveränderung sicher verbessern.

Bessert sich der Empfang nicht, könnte die Antenne selbst oder die Antennenleitung defekt sein. Bitte lassen Sie das von einem Fachmann überprüfen.

Radioempfang wird öfter unterbrochen

Sie befinden sich in einem sehr schlecht versorgten Empfangsgebiet. Hier kann es vorkommen, daß die Wechselversuche zwischen Alternative Frequenzen als Pausen hörbar werden. In einem solchen Fall kann die AF-Funktion ausgeschaltet werden (siehe Seite 6).

CD spielt nicht

Beachten Sie die Fehlermeldung im Anzeigefeld und lesen Sie die Bedienungsanleitung des CD-Wechslers.

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet

MECHNIC CD-Wechsler - Mechanikfehler

NO CD CD-Magazin leer

NO COMMU Datenübertragung unterbrochen

SURFACE CD falsch eingelegt oder Datenübertragung gestört

TOO HOT CD-Wechsler überhitzt

Ein Lautsprecher ist stumm

Überprüfen Sie, ob Sie den FADER oder die BALANCE verstellt haben. Führt dies nicht zum Erfolg, lassen Sie die Zuleitungen zu den Lautsprechern und die Lautsprecher selbst von einem Fachmann prüfen.

Abbildungen zu Einbau und Anschluß

D Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie jedoch, daß Voraussetzung für die Teilnahme an diesem Austauschsystem das unverletzte Garantiesiegel am Gerät ist.
