SOLNEO SGC 24 SOL - Zentralheizungskessel DE DIETRICH - Kostenlose Bedienungsanleitung

Produkttyp	Gas-Brennwertkessel
Modell	SOLNEO SGC 24 SOL
Marke	De Dietrich
Nennwärmeleistung (Heizung)	24 kW
Nennwärmeleistung (Warmwasser)	24 kW
Wirkungsgrad (bei 100% Last)	bis zu 98% (Hz)
Energieeffizienzklasse	A
Abmessungen (H x B x T)	700 x 400 x 300 mm
Gewicht	ca. 30 kg
Stromversorgung	230 V / 50 Hz
Elektrische Leistungsaufnahme	ca. 150 W
Heizwasser-Vorlauftemperatur max.	80 °C
Warmwasser-Temperaturbereich	35 - 65 °C
Betriebsdruck (Heizung)	1,0 - 3,0 bar
Gasart	Erdgas E/LL, Flüssiggas (umrüstbar)
Warmwasserbereitung	integrierter Plattenwärmetauscher
Zirkulationspumpe	Hocheffiziente Pumpe (EC-Technologie)
Regelung	Digitale Regelung mit Witterungsführung
Montage	Wandmontage
Zulassung	CE-Kennzeichnung
Wartung	Jährliche Wartung durch Fachmann empfohlen
Garantie	2 Jahre (gesetzliche), erweiterbar

Häufig gestellte Fragen - SOLNEO SGC 24 SOL DE DIETRICH

Wie stelle ich die Warmwassertemperatur ein?

Drücken Sie die Modus-Taste, bis das Warmwassersymbol blinkt, dann mit den +/- Tasten die gewünschte Temperatur einstellen (35-65 °C).

Was bedeuten die Fehlercodes auf dem Display?

Fehlercodes wie E01 (Zündfehler) oder E02 (Überhitzung) finden Sie im Kapitel 'Fehlerbehebung' der Anleitung. Bei wiederholten Fehlern Fachmann kontaktieren.

Kann ich den Kessel selbst warten?

Nur zertifizierte Fachkräfte dürfen Wartungsarbeiten durchführen. Eigenmächtige Eingriffe können die Garantie ungültig machen und Sicherheitsrisiken darstellen.

Wie oft sollte der Kessel gewartet werden?

Wir empfehlen eine jährliche Wartung durch einen qualifizierten Heizungsfachbetrieb, um Effizienz und Sicherheit zu gewährleisten.

Welcher Druck sollte im Heizsystem herrschen?

Der Wasserdruck sollte zwischen 1,0 und 1,5 bar im kalten Zustand liegen. Bei Druckabfall über das Füllventil nachfüllen.

Wie schalte ich die Heizung im Sommer aus?

Stellen Sie den Betriebsmodus auf Nur Warmwasser (Sommerbetrieb). Die Heizung wird deaktiviert, Warmwasser bleibt verfügbar.

Die Heizung läuft, aber die Heizkörper werden nicht warm?

Prüfen Sie, ob die Thermostatventile geöffnet sind und der Heizkreis entlüftet ist. Stellen Sie sicher, dass die Vorlauftemperatur hoch genug eingestellt ist.

Was tun bei Wasserleck am Kessel?

Schalten Sie sofort den Netzschalter aus und schließen Sie die Gas- und Wasserhähne. Rufen Sie einen Fachmann an. Reparaturversuche nur durch autorisiertes Personal.

Wie kann ich die Energieeffizienz verbessern?

Nutzen Sie die Witterungsführung (Außentemperaturfühler) und senken Sie die Raumtemperatur nachts ab. Regelmäßige Wartung erhält den hohen Wirkungsgrad.

Kann ich den Kessel mit Flüssiggas betreiben?

Ja, der Kessel kann auf Flüssiggas umgerüstet werden. Das Umbauset ist beim Fachhandel erhältlich. Die Umstellung muss von einem autorisierten Installateur durchgeführt werden.

BEDIENUNGSANLEITUNG SOLNEO SGC 24 SOL DE DIETRICH

Bedienungs- Anleitung

Inhaltsverzeichnis

1 Einleitung....3

1.1 Symbole und Kürzel 3
1.2 Allgemeine Angaben 3

1.2.1 Pflichten des Herstellers 3
1.2.2 Pflichten des Installateurs ....3
1.2.3 Pflichten des Benutzers 3

2 Sicherheitsvorschriften und Empfehlungen....4

2.1 Sicherheitshinweise 4

2.1.1 Brandgefahr 4
2.1.2 Vergiftungsgefahr 4
2.1.3 Verbrennungsgefahr 4
2.1.4 Gefahr von Beschädigungen 4

2.2 Empfehlungen 5

3 Beschreibung....6

3.1 Allgemeine Beschreibung....6
3.2 Heizkessel + Speicher mit zwei Heizschlangen 6
3.3 Schaltfeld 7
3.4 Solar-Regelung Diemasol A....7

4 Bedienung des Geräts 8

4.1 Parameterbeschreibung....8
4.2 Den Heizkessel einschalten 10
4.3 Änderung der Einstellungen....11

4.3.1 Änderung der Heizungsvorlauftemperatur 11
4.3.2 Änderung der Warmwassertemperatur 11

4.4 Ausschalten des Kessels 11
4.5 Neustart des Heizkessels....11

5 Überprüfung und Wartung 12

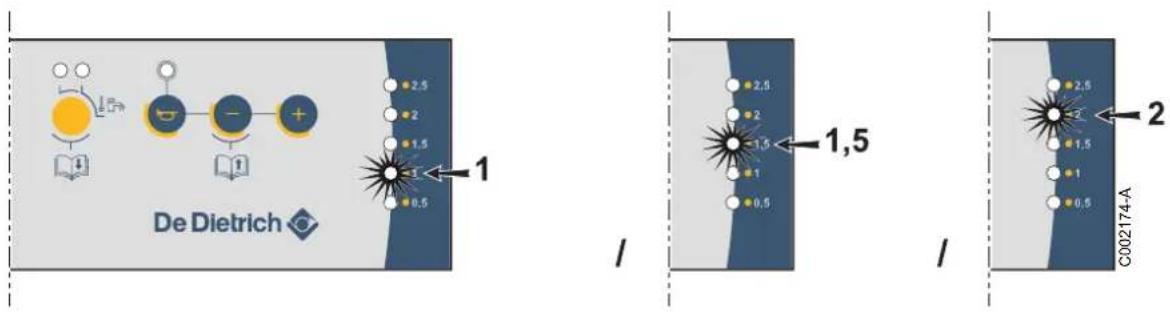

5.1 Prüfung des Wasserdrucks im Heizkessel....12
5.2 Wasserzulauf im Heizkessel (falls diese Zusatzausstattung angeschlossen ist)....12

6 Bei Störungen 13

6.1 Fehlermeldungen 13
6.2 Folgende Überprüfungen sind vor der Benachrichtigung Ihres Installateurs durchzuführen 14
6.3 Folgende Ablesungen sind vor der Benachrichtigung des Installateurs durchzuführen....15

7 Technische Daten ....16

7.1 Heizkessel 16
7.2 Schaltfeld 17
7.3 Speicher mit zwei Heizschlangen....17
7.4 Solar-Regelung Diemasol A....17

8 Energieeinsparungen ....17

1 Einleitung

1.1 Symbole und Kürzel

In dieser Anleitung werden verschiedene Kennzeichnungen und Piktogramme verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. De Dietrich Thermique S.A.S. möchte damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Heizkessels sicherstellen.

Gefahr

Hinweis auf eine Gefahr, die zu schweren Körperverletzungen führen kann.

Warnung

Hinweis auf eine Gefahr, die zu leichten Körperverletzungen führen kann.

1.2 Allgemeine Angaben

Herzlichen Glückwunsch! Sie haben sich für ein Qualitätsprodukt entschieden. Es wird dringend empfohlen, die nachstehenden Anweisungen zu lesen, um die optimale Funktion Ihrer Anlage zu gewährleisten. Wir sind überzeugt, dass unser Produkt Ihren Erwartungen entsprechen wird.

1.2.1 Pflichten des Herstellers

De Dietrich Thermique stellt Produkte her, welche die Anforderungen der Norm C € erfüllen. Die Produkte werden mit dem C €-Zeichen und allen erforderlichen Begleitdokumenten geliefert.

De Dietrich Thermique - Technische Änderungen vorbehalten.

Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Geräts. Der Installateur muss folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
▶ Installation in Übereinstimmung mit den geltenden Vorschriften und Normen.

1.2.3 Pflichten des Benutzers

Um eine optimale Funktion des Geräts zu gewährleisten, müssen die folgenden Anweisungen beachtet werden:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beantragt werden.
▶ Lassen Sie sich Ihre Anlage vom Installateur erklären.

Achtung

Gefahr von Sachschäden.

Wichtige Information

Verweis

Verweis auf andere Anleitungen oder Seiten der Anleitung.

CDC: Dialog-Fernbedienung

FCKW: Fluorchlorkohlenwasserstoff

WWE: Warmwasser

De Dietrich Thermique kann in folgenden Fällen als Hersteller nicht haftbar gemacht werden:

▶ Fehlerhafte Verwendung des Geräts,
Keine oder unzureichende Wartung des Geräts,
Nicht ordnungsgemäße Installation des Geräts.

▶ Durchführung der ersten Inbetriebnahme und aller erforderlichen Prüfungen.

▶ Die Anlage dem Benutzer erklären.
▶ Den Benutzer auf die Pflicht zur Kontrolle und Wartung des Geräts aufmerksam machen.
Alle Bedienungsanleitungen dem Benutzer aushändigen.

Sorgen Sie für die Durchführung der erforderlichen Kontrollen und Wartungsarbeiten.

▶ Bewahren Sie die Anleitungen in gutem Zustand in der Nähe des Geräts auf.

2 Sicherheitsvorschriften und Empfehlungen

2.1 Sicherheitshinweise

Vor Eingriff Strom abschalten.

Dieses Gerät muss geerdet werden.

2.1.1 Brandgefahr

Gefahr

Bei Gasgeruch keine offenen Flammen verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Beleuchtung, Motor, Fahrstuhl etc.).

1. Gasversorgung unterbrechen
   2.Fenster öffnen
2. Alle offenen Flammen löschen
3. Örtlichkeiten räumen
4. Qualifiziertes Fachpersonal benachrichtigen
5. Gasversorgungsunternehmen benachrichtigen

Keine entzündlichen Produkte in der Nähe des Geräts lagern.

2.1.2 Vergiftungsgefahr

Gefahr

Bei Abgasgeruch

1. Gerät ausschalten
   2.Fenster öffnen
2. Örtlichkeiten räumen
3. Qualifiziertes Fachpersonal benachrichtigen

Die Luftzufuhr in den Heizraum nicht unterbinden (auch nicht teilweise).

2.1.3 Verbrennungsgefahr

Warnung

Je nach den Einstellungen des Geräts:

• Die Temperatur der Abgasleitungen kann 60 °C übersteigen,
• Die Temperatur der Heizkörper kann 95 °C erreichen,
• Die Temperatur des Warmwassers kann 65 °C erreichen.

Das Flammen-Schauglas nicht berühren.

2.1.4 Gefahr von Beschädigungen

Achtung

Keine Chlor- oder Fluorverbindungen in der Nähe des Geräts lagern.

Das Gerät an einem vor Frost geschützten Ort aufstellen.

Das Gerät regelmäßig warten lassen.

Für die jährliche Wartung des Geräts qualifiziertes Fachpersonal beauftragen oder einen Wartungsvertrag abschließen.

Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde 12 .

2.2 Empfehlungen

Warnung

Das Gerät und die Anlage dürfen ausschließlich von qualifiziertem Fachpersonal gewartet werden.

Warnung

Vor jeglichen Arbeiten das Gerät von der Stromversorgung trennen.

▶ Regelmäßig prüfen, dass die Installation mit Wasser befüllt ist und unter Druck steht.
Der Zugang zum Gerät muss stets möglich sein.
▶ Vermeiden, die Anlage zu entleeren.
▶ Ausschließlich Originalersatzteile verwenden.
Keine Aufkleber und Typenschilder von den Geräten entfernen oder abdecken. Die Aufkleber und Typenschilder müssen über die gesamte Lebensdauer des Geräts hinweg lesbar sein.
▶ Den Heizkessel nicht ausschalten, um die folgenden Funktionen zu gewährleisten:
- Blockierschutz der Pumpen,
- Frostschutzfunktion,
- Korrosionsschutz des mit einer Magnesiumanode ausgestatteten Speichers,
- Überhitzungsschutz des Solarkreises.

Warnung

Vor jeglichen Arbeiten an der Anlage den Hauptgashahn schließen.

3 Beschreibung

3.1 Allgemeine Beschreibung

Die Solarsäule SGC 24 SOL ist eine Wärmezentrale, die aus einem Gas-Brennwertkessel und einem 200-l-Solarspeicher in einem gemeinsamen Gehäuse besteht.

Der Heizkessel ist werkseitig für den Betrieb mit Erdgas voreingestellt H. Betriebsdruck: 20 mbar.
Der Heizkessel ist mit einem Schutzsystem gegen Überhitzung ausgerüstet.

3.2 Heizkessel + Speicher mit zwei Heizschlangen

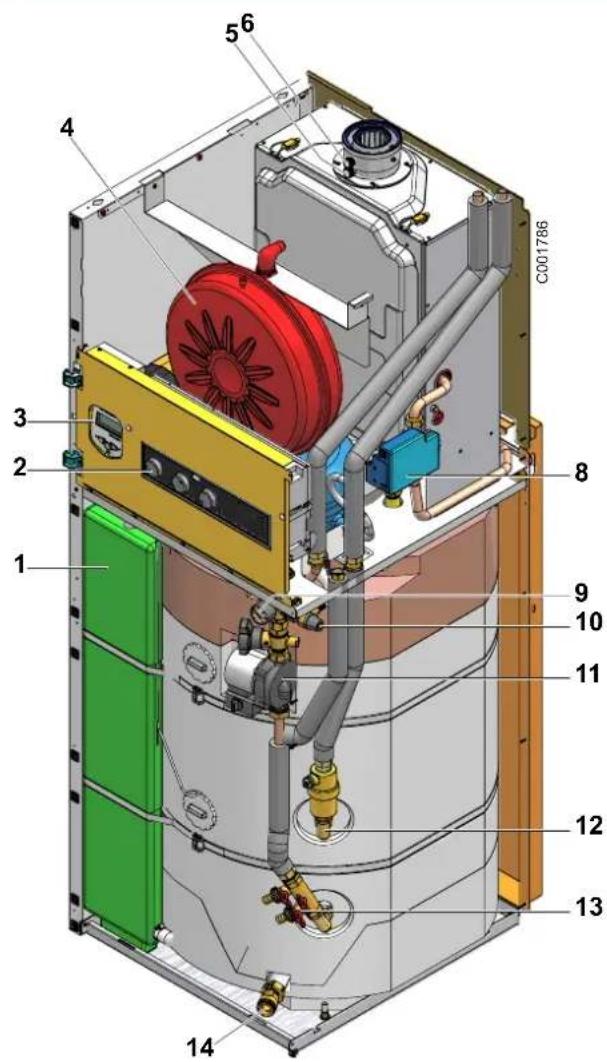

1 Glykol-Behälter

2 Schaltfeld

3 Solar-Regelung Diemasol A

4 Heizkessel-Druckausdehnungsgefäß 12 Liter

5 Zuluftmessstutzen

6 Abgasmessstutzen

7 Solar-Ausdehnungsgefäß 8 Liter

8 Gasventil + Steuergerät

9 Manometer

10 Sicherheitsgruppe des Solarkreises

11 Umwälzpumpe - Solar-Primärkreis

12 Luftfang + Handentlüfter

13 Füll- und Entleerungshahn Solarkreislauf

14 Entleerung

15 Umwälzpumpe + Umschaltventil

16 Elektronisches Manometer

17 Automatischer Entlüfter

18 Handentlüfter

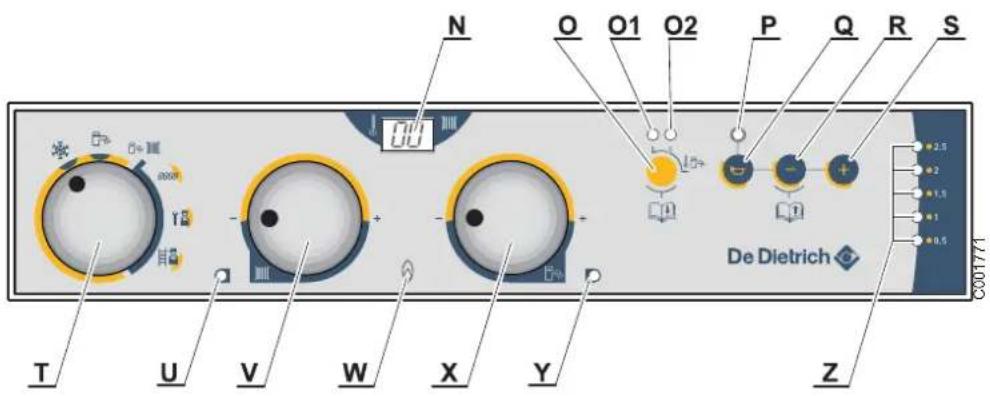

3.3 Schaltfeld

N Temperaturanzeige
O Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur
P Anzeige "Sicherheitsabschaltung"
Q Entriegelungstaste
R	Betriebsart "Schornsteinfeger" / Vorheriger Parameter / Dekrementierung des Parameters (Die Funktion "Vorheriger Parameter" wird deaktiviert, wenn es sich um einen einstellbaren Parameter handelt)
S Betriebsart "Schornsteinfeger" / Inkrementierung des Parameters
T 6-stufiger Schalter
U Betriebsanzeige "Heizung"
V Einstellung der Kesseltemperatur
W Anzeige "Flamme vorhanden"
X Einstellung der Warmwassertemperatur
Y Betriebsanzeige "Warmwasser"
Z Druckanzeige

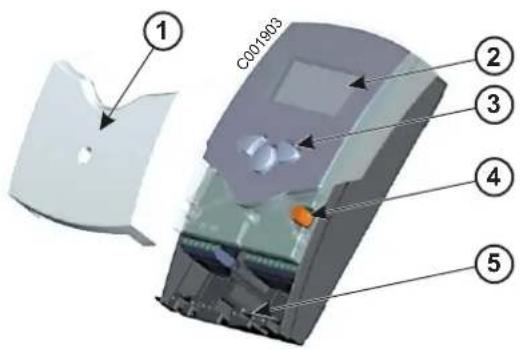

3.4 Solar-Regelung Diemasol A

1 Blende

2 Kombi-LCD

3 Tasterfeld

4 Sicherung 4 AT

5 Kapeldurchführung für alle Leitungen

4 Bedienung des Geräts

4.1 Parameterbeschreibung

■ Schaltfeld

N Temperaturanzeige
O Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur
P Anzeige "Sicherheitsabschaltung"
Q Entriegelungstaste
R	T a s t eModusModus 8888Modus Einstellungen (Untermenü der Betriebsart "Installateur")
S	T a s t eModusModus Einstellbar (Untermenü der Betriebsart "Installateur")
T	6-stufiger Schalter-Aus/Frostschutz/Entlüftung-Warmwasser (Sommer)-Heizung und Warmwasser (Winter)
T1	-8888 Betriebsart "Messungen"
T2	-Betriebsart "Installateur"
T3	-Betriebsart "Schornsteinfeger" (10,P-,P-)
U Betriebsanzeige "Heizung"
V Einstellung der Kesseltemperatur
W Anzeige "Flamme vorhanden"
X Einstellung der Warmwassertemperatur
Y Betriebsanzeige "Warmwasser"
Z Druckanzeige

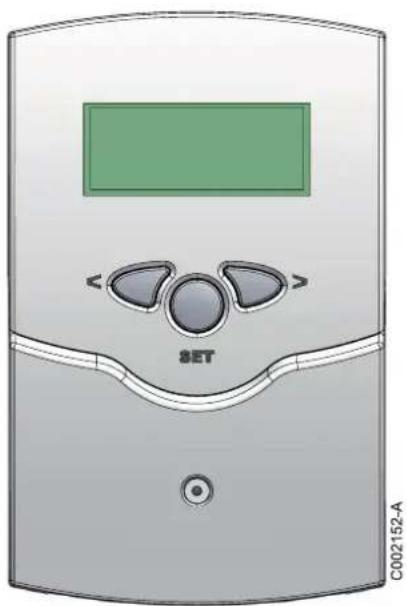

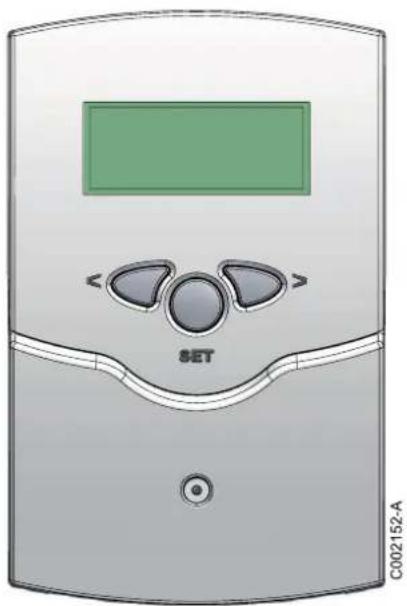

■ Solar-Regelung Diemasol A

Der Regler wird ausschließlich über die 3 Drucktaster unter dem Display bedient.

Der Vorwärts-Taster > dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten.

Der Rückwärts-Taster < wird entsprechend für die umgekehrte Funktion benutzt.

Nach den reinen Anzeigekanälen erscheinen im Display die Einstellkanäle. Um zu diesen Kanälen zu gelangen, muss die Vorwärts-Taste nach Kanal TC 2 sec. lang gedrückt gehalten werden. Wird im Display ein Einstellwert angezeigt, erscheint in der Anzeige SET.Zum Einstellen der Wertvorgabe die Taste SET drücken.

▶ Kanal mit den Tasten > und ▶ Auf Taste SET drücken.
Mit den Tasten > und < den Wert einstellen.
Auf Taste SET drücken. Der eingestellte Wert ist abgespeichert. Die Anzeige SET erscheint wieder dauerhaft.

Kürzel	Kanal	Bereich	Schrittweite	Werkseinstellung

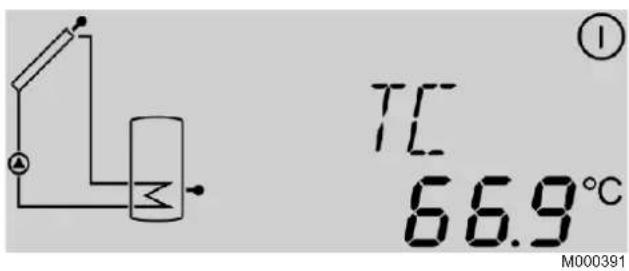

TC Kollektor-Temperatur [-50.0 ... +250.0 °C] --
TS Speicher-Temperatur [-50.0 ... +250.0 °C] --
kWh	Wärmemenge	[0...9999 kWh]	-	-
PC	Pumpendrehzahl	[0...100 %]	-	-
tc	Steuerungszeit	[0...5] Minuten	-	-
TR	Rücklauftemperatur	-50.0 ... +250.0 °C	-	-
TM *	Zusätzliche Temperatur	-50.0 ... +250.0 °C	-	-

LED-Blinkcodes

Display	Maßnahme
Grün konstant	Das Pumpen-Relais ist geschlossen	Normalbetrieb der Regelung.Solar-System in Betrieb.Die Temperatur des Speichers (Parameter TS) steigt.
Rot konstant	Das Pumpen-Relais ist offen	Die Anlage ist außer Betrieb gesetzt.Die Sonnenkollektoren sind nicht heiß genug (Parameter TC) für den Betrieb.
Grün/Rot blinkend	Initialisierungsphase
	Fühler defekt	Fühlerfehler
	Die Anlage ist auf Handbetrieb eingestellt	Die Regelung auf Automatikbetrieb einstellen.
	Speichermaximaltemperatur überschritten	Der Speicher hat die Solltemperatur erreicht, und es erfolgt eine Sicherheitsabschaltung wegen Überhitzung oder eine Kühlung der Anlage.
	Maximaltemperatur der Sonnenkollektoren überschritten	Es erfolgt eine Sicherheitsabschaltung der Anlage. Sie bleibt in diesem Zustand, bis die Temperatur der Sonnenkollektoren unter die Maximaltemperatur fällt.

4.2 Den Heizkessel einschalten

■ Schaltfeld

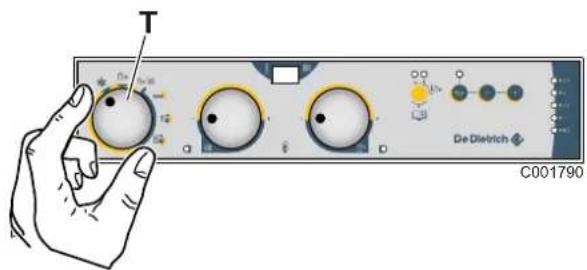

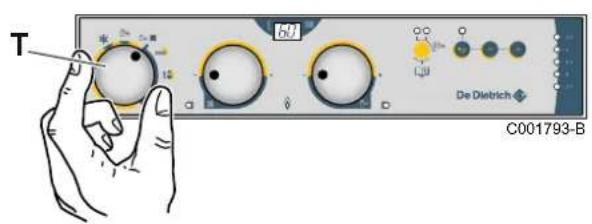

Überprüfen, dass der Schalter mit 6 Stellungen in Stellung "Aus/Frostschutz/Entlüftung" ist. Anschließend den Heizkessel durch Einstecken des Netzsteckers oder Betätigung des Hauptschalters einschalten.
▶ Schalter in Stellung 📄️ 🐵️ 🐵️ 🐵️ bringen.
Wenn ein Thermostat oder eine Dialog-Fernbedienung vorhanden sind, diese auf den Modus "Wärmeanforderung" setzen.

Der Heizkessel startet einen automatischen Entlüftungszyklus, der ca. 3 Minuten dauert und nach jeder Unterbrechung der Stromversorgung wiederholt wird.

■ Solar-Regelung Diemasol A

Der Regler durchläuft eine Initialisierungsphase in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach Beendigung der Initialisierung befindet sich der Regler im automatischen Regelbetrieb. Für die meisten Anlagen erzielt diese Betriebsart mit den Werksvoreinstellungen einen optimalen Wirkungsgrad.

4.3 Änderung der Einstellungen

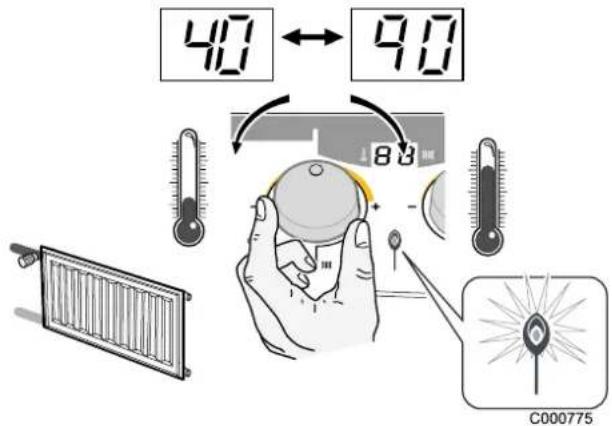

4.3.1 Änderung der Heizungsvorlauftemperatur

4.3.2 Änderung der Warmwassertemperatur

Mindestens = 40 °C

Maximal = 60 °C

Empfohlene Temperatur = 55 °C (Druckpunkt) für Komfort und Wirtschaftlichkeit

4.4 Ausschalten des Kessels

■ Abschalten

▶ Den Schalter auf "Aus/Frostschutz/Entlüftung" stellen. Der Heizkessel wechselt in den Standby-Modus. Im Display wird "..." angezeigt.

In dieser Betriebsart sind der Heizkessel und der Speicher vor Frost geschützt.

Die Stromzufuhr der Regelung nicht unterbrechen und die Wärmeträgerflüssigkeit nicht ausleeren.

Die Anlage ist so ausgelegt, dass im Sommer während längerer Abwesenheit des Anlagenbetreibers keine speziellen Vorsichtmaßnahmen erforderlich sind.

Die Solarregelung Diemasol A schützt die Anlage vor Überhitzungen.

4.5 Neustart des Heizkessels

▶ Schalter in Stellung 📄️ 🐎 🐎 🐎 🐎 🐎 bringen.

5 Überprüfung und Wartung

5.1 Prüfung des Wasserdrucks im Heizkessel

Der Wasserdruck im Heizkessel muss zwischen 1 und 2 bar betragen.

5.2 Wasserzulauf im Heizkessel (falls diese Zusatzausstattung angeschlossen ist)

Den Wasserstand der Anlage regelmäßig überprüfen und nötigenfalls auffüllen, wobei eine zu schnelle Zufuhr von Kaltwasser in den heißen Kessel zu verhindern ist.
Dieser Vorgang ist nur einige Male pro Saison erforderlich; andernfalls ist das vermutliche Leck zu suchen und unverzüglich zu beseitigen.
▶ Installateur kontaktieren.

Die Anlage ausschließlich im Bedarfsfall entleeren.

6.1 Fehlermeldungen

Wenn eine Störung auftritt, erscheint auf der Anzeige eine Alarmmeldung. Es werden abwechselnd AL und ein Fehlercode angezeigt, der den Fehlertyp angibt.

■ Sicherheitsalarme

Alarmcode Bedeutung

cA Zündungsfehler

cl Ionisationsfehler

tS Übertemperatur-Alarm

PA Wassermangel

cd Fehler bei der Kommunikation mit dem Feuerungsautomaten (Kartenseite)

c8 Interner Fehler im Feuerungsautomaten

A1 Fehler bei der Kommunikation mit dem Feuerungsautomaten (Automatenseite)

TH Kommunikation mit der Dialog-Fernbedienung unterbrochen

■ Fühleralarme

Alarmcode Bedeutung

40 Fehler am Außenfühler

41 Beim Einschalten kein Außenfühler vorhanden, wenn Vorlauffühler B vorhanden ist

42 Fehler am Vorlauffühler B

50 oder 51 Fehler am Speicherfühler WWE

58 oder 59 Fehler am elektronischen Manometer

■ Fehlersuche

a) Die Taste ☐ auf dem Schaltfeld drücken, um einen Neustart zu versuchen.
b) Wenn auch der zweite Neustartversuch fehlschlägt: für die Wartung des Heizkessels zuständige Person benachrichtigen.

6.2 Folgende Überprüfungen sind vor der Benachrichtigung Ihres Installateurs durchzuführen

■ Der Brenner arbeitet nicht

Es ist kalt.

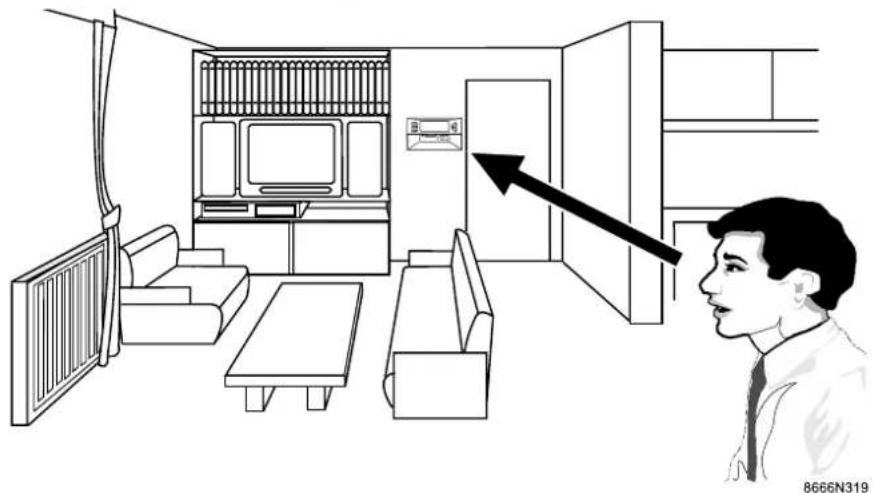

• Einstellungen des Heizkesselthermostaten prüfen.
• Wenn ein Raumthermostat oder eine Fernbedienung vorhanden sind (Easymatic oder Easyradio), die Einstellung anhand der entsprechenden Anleitung prüfen.

Es ist kalt. Es gibt kein Warmwasser

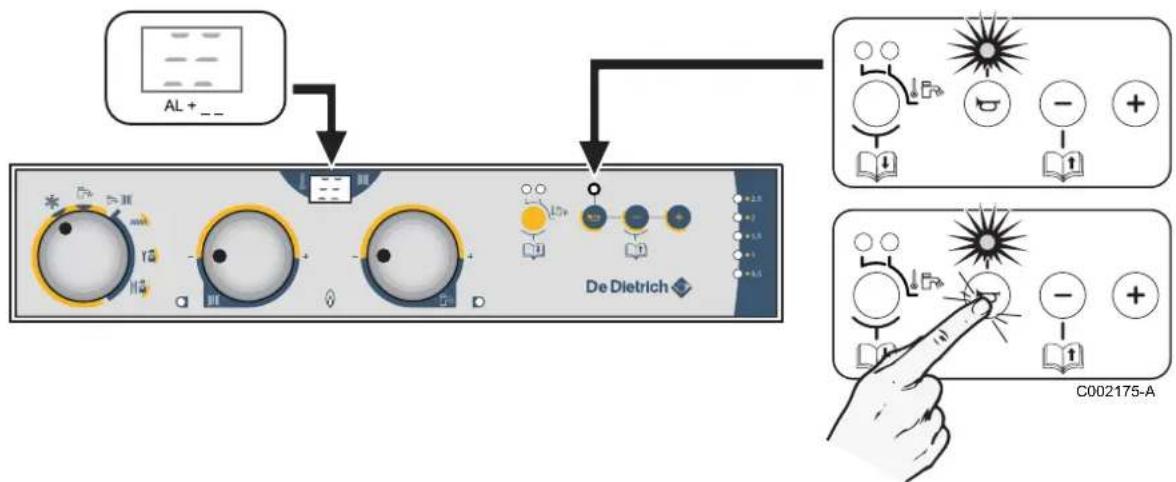

- Den angezeigten Code ablesen: AL + ____.

- T a 🔍 drücken, bis die rote Anzeige erlischt.

- Die Taste lösen. Der Heizkessel schaltet sich wieder ein.

- Im Problemfall Ihren Installateur benachrichtigen und mitteilen, welche Fehlermeldung angezeigt wird.

■ Der Brenner arbeitet, aber die Heizkörper sind kalt

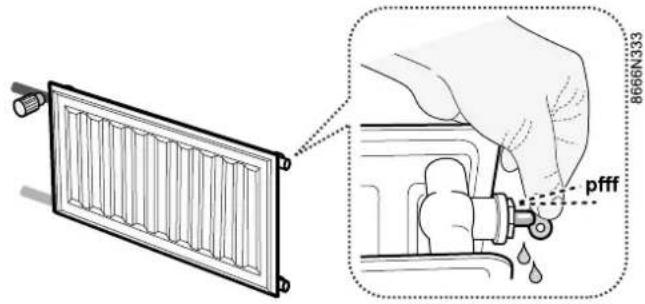

▶ Luft- und Wassergeräusche in den Heizkörpern

- Heizkörper entlüften.

- Heizkreislauf mit Wasser auffüllen.

- Wenn häufig Wasser nachgefüllt werden muss, sollten Sie Ihren Installateur benachrichtigen.

- Wenn das Problem fortbesteht, Ihren Installateur benachrichtigen.

Der Brenner arbeitet, aber die Heizkörper sind kalt

- Ordnungsgemäße Funktion der Heizkesselpumpe prüfen.

- Wenn das Problem fortbesteht, Ihren Installateur benachrichtigen.

■ Die Temperatur des Warmwassers ist nicht ausreichend

▶ Zu hoher Wasserdurchlauf am Hahn. Je größer die Wassermenge, desto geringer die Temperatur.

- Wasserdurchlauf am Warmwasserhahn verringern.

- Wenn mehrere Zapfstellen gleichzeitig geöffnet sind, schließen Sie einige davon.

6.3 Folgende Ablesungen sind vor der Benachrichtigung des Installateurs durchzuführen

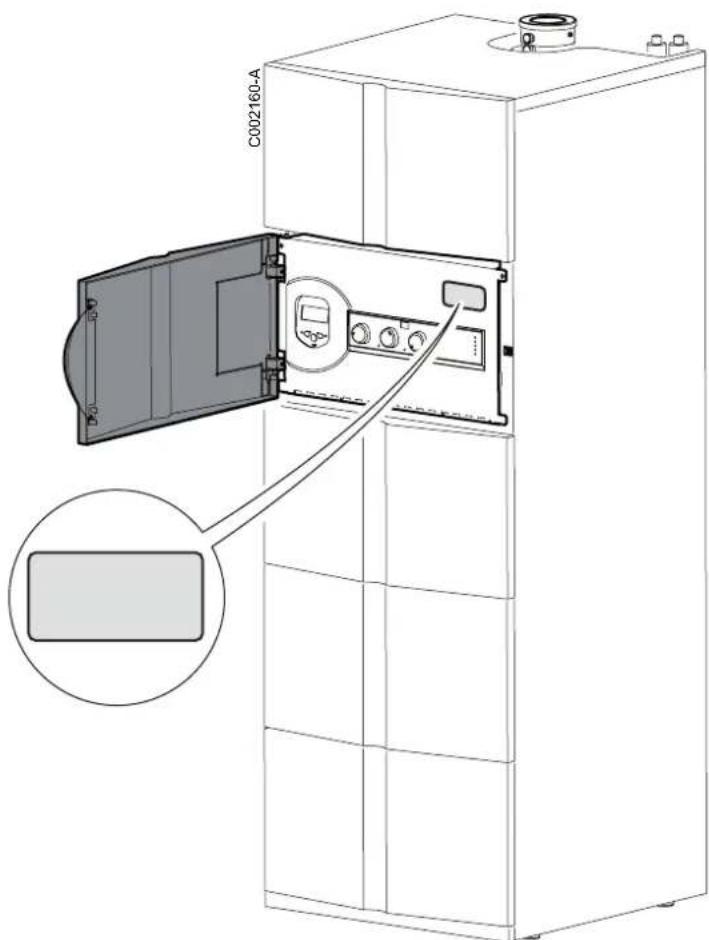

Wenn Sie Ihrem Installateur eine Störung melden, machen Sie ihm folgende Angaben:

• Heizkesseltyp,

• Seriennummer,

• Eingesetzte Gasart

• Code oder Fehlermeldung.

7 Technische Daten

7.1 Heizkessel

■ Heizkessel		SGC 24 SOL
Nennleistung 50/30 (Heizungs- und Warmwassermodus)	kW	23.7
Nennleistung 80/60 (Heizungs- und Warmwassermodus)	kW	22
Minimale Wärmeleistung 50/30 (Heizungs- und Warmwassermodus)	kW	6.0
Minimale Wärmeleistung 80/60 (Heizungs- und Warmwassermodus)	kW	5.7
Nennwärmebelastung (Heizungs- und Warmwassermodus)	kW	22.8
Minimale Wärmebelastung (Heizungs- und Warmwassermodus)	kW	5.9
Gasdurchsatz bis(bis 15 °C- 1013 mbar)	m3/St (G 20)	2.41
	kg/St (G 30) 1.79
Normnutzungsgrad 80/60 °C (4)	%	107.8
Normnutzungsgrad 40/30 °C (4)	%	110.1
Maximale Temperatur (Unterbrechung durch Sicherheitstemperaturbegrenzer)	°C	110
Wirkungsgrad nach Belastung und Wassertemperatur(100% Pn, Durchschnittstemperatur 70 °C)	%	96.8
Wirkungsgrad nach Belastung und Wassertemperatur(30% Pn,Rücklauftemperatur 30 °C)	%	110
■ Spezifikationen des Heizkreises
Nennwert Wasserdurchsatz (ΔT = 20 K)	Ltr/Std	1000
Förderhöhe (1000 l/h)	mWS	1
Vorlauftemperatur	°C	30 - 90
Zul. Betriebsüberdruck	bar	3
Ausdehnungsgefäß	Liter	12
Vordruck des Gefäßes	bar 0.75
Minimaler Betriebsdruck	bar	0.3
■ Spezifikationen Warmwasser
Spezifischer Durchfluss bei ΔT = 30K (2) (3)	Ltr/Min	19
Dauerleistung bei ΔT = 35K (1) (3)	Ltr/Std	560
Zapfleistung bei 10 min bis ΔT = 30K (2) (3)	I/10 min	190
■ Spezifikationen der Elektrik
Elektrischer Anschluss	V/Hz/A	230/50/6
Aufgenommene Leistung	W	1 - 134
Schutzart	DIN40050	IP 42 (IPX2D)
■ Abmessungen
Höhe	mm	1710
Breite	mm 600
Tiefe	mm 657
Versandgewicht	kg 196

(1) Vorlauftemperatur: 80 °C

Warmwassertemperatur: 45 °C

(2) Warmwasser-Sollwert: 60 °C

Warmwasser-Durchschnittstemperatur: 40 °C

Kessel-Sollwert: 80 °C

(3) Kaltwassertemperatur: 10 °C

(4) DIN 4702 T8

7.2 Schaltfeld

• Stromversorgung: 230 V - 50 Hz
• Restlaufzeit der Uhr : 2 Jahre Mindest-Restlaufzeit.

7.3 Speicher mit zwei Heizschlangen

■ Wasserinhalt		SGC 24 SOL
Bereitschaftsteil VAux Liter 100
Solarteil VSol Liter 100
Max. Betriebsdruck Trinkwasserseite bar 10
■ Wärmetauscher Kessel
Zulässige Betriebstemperatur °C 90
Wasserinhalt	Liter	4.7
Heizfläche	m^2	0.7
■ Solar-Wärmetauscher
Kapazität für das Wasser mit Glykol	Liter	5.0
Heizfläche	m^2	1.0
■ Leistungen
Bereitschaftsverluste bei T = 45K , Vgesamt	kWh/24h	2.3
Abkühlungskonstante Cr	Wh/24St·L·K	0.26

7.4 Solar-Regelung Diemasol A

• Gehäuse: ABS
• Schutzart: IP 20 / DIN 40050
• Raumtemperatur: 0 ... 40 °C
• Abmessungen: 172x110x46 mm
• Einbau: Wandmontage, Schaltfeld-Einbau möglich
• Display: LCD, multifunktionales Kombidisplay mit 8 Piktogrammen, 2 2-stellige Textfelder und 2 4-stellige 7-Segment-Anzeigen sowie eine 2-farbige LED
• Bedienung: Über 3 Drucktaster in Gehäusefront

• Lagertemperatur: -20 ... +70 °C

• Messbereich: -40 ... +250 °C

• Eingänge: 3 Temperaturfühler Pt1000
• Ausgänge: 1 Ausgang Halbleiter-Relais
• Max. Gesamtschaltstrom: 4 A - 250 V
• Versorgung: 210...250 V (AC) - 50...60 Hz
• Aufgenommene Leistung: ca. 2 VA
• 2 Tauchfühler (Typ FKP + Typ FRP).

8 Energieeinsparungen

Nachstehend einige Empfehlungen zum Energiesparen:

• Hinter den Heizkörpern reflektierende Platten platzieren.
• Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen.
• Rohre isolieren, um Wärmeabstrahlung und Kondensation zu vermeiden.
• Lüftungsgitter nicht blockieren (auch nicht teilweise), da diese zur Verringerung der Raumfeuchtigkeit beitragen. Je feuchter ein Raum ist, desto mehr Heizenergie ist erforderlich.

• Heizung beim Lüften ausstellen (5 Minuten am Tag sind ausreichend)
  Die Einstellung des Thermostaten möglichst nicht verändern. Hauptschalter Ein-/Ausschalter auf OFF stellen.

• Die Heizung bei Abwesenheit nicht vollständig ausschalten. Thermostaten um 3-4 °C niedriger stellen.

• Sonnenwärme maximal nutzen.

• Lieber duschen als baden. Möglichst einen Wasserspar-Duschkopf verwenden.

• Technische Daten

DEDIETRICHTHERMIQUES.A.S.

www.dedietrich-thermique.fr

DirectiondesVentesFrance

57,ruedelaGare

F-67580MERTZWILLER

[phone]

[phone]

De Dietrich

N°Indigo 0 825 120 520

DEDIETRICHREMEHAGmbH

www.dedietrich-remeha.de

RheinerStrasse151

D-48282EMSDETTEN

+49 (0)25 72 / 23-5

+49(0)2572/23-102

[e-mail]

NEUBERGS.A.

WALTERMEIER(KlimaSchweiz)AG

www.waltermeier.com

Bahnstrasse24

CH-8603SCHWERZENBACH

[phone]

Serviceline+41(0)800846846

[phone]

[e-mail]

WALTERMEIER(ClimatSuisse)SA

www.waltermeier.com

Z.I.delaVeyreB,St-Légier

CH-1800VEVEY1

[phone]

Serviceline [phone]

[phone]

[e-mail]

AD001NU-AA

© Impressum

Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.

Änderungen vorbehalten.

15/10/2008

300017553-001-B

De Dietrich

DE DIETRICH THERMIQUE
