Produkttyp	Gas-Brennwertkessel (City Condens)
Modellbezeichnung	City Condens 1.24 / 2.24
Heizwassertemperaturbereich	30 °C bis 90 °C (Druckpunkt bei 68 °C)
Warmwassertemperaturbereich (1.24)	40 °C bis 60 °C (Druckpunkt bei 55 °C)
Warmwassertemperaturbereich (2.24)	40 °C bis 58 °C (Druckpunkt bei 53 °C)
Heizkreisdruck (Anzeige)	0,5 bis 2,5 bar
Frostschutz	Integrierte Frostschutzvorrichtung
Betriebsanzeigen	Heizung (U), Warmwasser (Y), Flamme (W), Sicherheitsabschaltung (C/P)
Bedienelemente	Hauptschalter (ON), 3-stufiger/6-stufiger Schalter, Einstellknöpfe für Heiz- und Warmwassertemperatur, Entriegelungstaste, Abweichungstaste
Steuerungsoptionen	Easymatic oder Easyradio Fernbedienung (optional)
Wartungsintervall	Mindestens einmal jährlich durch qualifizierten Fachmann
Sicherheitsabschaltung	Automatische Abschaltung bei Störung, Entriegelung über Taste D oder Q
Schornsteinfegerfunktion	Vorhanden (Tasten E/F bzw. R/S)
Installateurfunktion	Vorhanden (Taste F bzw. Betriebsart "Installateur")
Warmwasserbereitung	Mit Speicher (bei City 2.24/II und 1.24/II mit Speicher)
Betriebsarten	Aus/Frostschutz, Warmwasser (Sommer), Heizung und Warmwasser (Winter), Messungen, Installateur, Schornsteinfeger
Temperaturanzeige	Digitales Display (N) zeigt Vorlauftemperatur an
Gasanschluss	Gashahn unter dem Kessel (gelber Hebel)
Entlüftung	Heizkörper entlüften bei Luftgeräuschen
Alarmanzeige	AL + Code auf Display, Dokumentation des Codes für den Installateur

Häufig gestellte Fragen - City Condens DE DIETRICH

Wie stelle ich die Heizwassertemperatur ein?

Drehen Sie den Einstellknopf I auf die gewünschte Temperatur (40 °C bis 90 °C, Druckpunkt bei 75 °C).

Was tun, wenn die Sicherheitsabschaltung ausgelöst wurde?

Drücken Sie die Entriegelungstaste D (oder Q bei City Condens). Wenn zweimaliges Wiedereinschalten keine Wirkung zeigt, benachrichtigen Sie Ihren Installateur.

Wie oft muss der Kessel gewartet werden?

Mindestens einmal jährlich durch einen qualifizierten Fachmann. Wir empfehlen einen Wartungsvertrag.

Was ist bei Gasgeruch zu tun?

Gasgerätehahn schließen, Fenster öffnen, keine elektrischen Schalter betätigen, alle offenen Flammen löschen, Installateur oder Gasunternehmen benachrichtigen.

Wie fülle ich Wasser in den Heizkreislauf nach?

Wenn die rote Anzeige (0,5 bar) leuchtet, über die Einfüllvorrichtung Wasser nachfüllen (siehe Anleitung).

Der Brenner arbeitet, aber die Heizkörper bleiben kalt – was tun?

Prüfen Sie die Einstellungen des Kesselthermostaten und ggf. des Raumthermostaten. Entlüften Sie die Heizkörper und prüfen Sie den Wasserdruck (1-2 bar). Kontrollieren Sie die Kesselpumpe.

Wie schalte ich den Kessel in den Frostschutzmodus?

Stellen Sie den Schalter auf die Position Aus/Frostschutz (Symbol: ). Der Kessel ist dann vor Frost geschützt, aber ausgeschaltet.

Kann ich die Warmwassertemperatur anpassen?

Ja, mit dem Einstellknopf K (40 °C bis 60 °C bei 1.24, 40 °C bis 58 °C bei 2.24). Der Druckpunkt liegt bei 55 °C bzw. 53 °C.

Was bedeutet die Anzeige 'Sicherheitsabschaltung'?

Die Anzeige C (oder P) leuchtet bei einer Störung. Lesen Sie den Fehlercode (AL + Zahl) ab und benachrichtigen Sie Ihren Installateur.

Wie finde ich die Seriennummer des Kessels?

Die Seriennummer und das Baujahr befinden sich auf dem Typenschild auf der Innenseite der Abdeckblende des Schaltfeldes.

BEDIENUNGSANLEITUNG City Condens DE DIETRICH

Bedienungs-
Anleitung

Danksagungen

Herzlichen Glückwunsch zur Wahl dieses DE DIETRICH Qualitätsproduktes. Wir raten Ihnen, die folgende Anleitung durchzulesen, um ein optimales Funktionieren Ihres Gerätes zu garantieren. Wir sind sicher, dass Sie vollkommen zufrieden sein werden und dass das Gerät Ihren Erwartungen entsprechen wird.

Empfehlungen

Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Betriebs- und Anschlussanleitung ab.

Die Installation und die Inbetriebnahme darf nur durch einen qualifizierten Fachbetrieb erfolgen. Eingriffe an der Gasarmatur sind ausschließlich qualifiziertem Fachpersonal vorbehalten..

Belüftung

Die Querschnittsfläche der Belüftungsöffnungen, die im Installationsraum des Heizkessels zwingend vorgeschrieben ist, must den geltenden Regeln entsprechen.

Der Lufteinlass in den Aufstellraum darf keinesfalls – auch nicht teilweise – verdeckt sein.

Wartung

Die Wartung und Reinigung des Heizkessels sind mindestens einmal jährlich durch einen qualifizierten Fachmann vorzunehmen. Wir empfehlen Ihnen einen Wartungsvertrag abzuschließen.

Frostschutzmassnahmen

Der Heizkessel ist mit einer Frostschutzvorrichtung versehen.. Beim Ausschalten der Heizung in der Winterzeit besteht Frostgefahr (zum Beispiel : zweiter Wohnsitz). Wir empfehlen die Benutzung eines geeigneten Frostschutz mittels im Heizungswasser. Anderfalls ist die Anlage völlig zu entleeren (in allen Fälle, sich an Ihren Kundendienst wenden).

B Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur

C Anzeige "Sicherheitsabschaltung"

D Entriegelungstaste

E Taste "Schornsteinfeger"

G 3-stufiger Schalter

H Betriebsanzeige "Heizung"

I Einstellung der Heiztemperatur

J Anzeige "Flamme vorhanden"

K Einstellung der Warmwassertemperatur

L Betriebsanzeige "Warmwasser"

M Druckanzeige

ON Hauptschalter

• Stromanschluss des Heizkessels prüfen.
• Gasabsperrhahn öffnen (Siehe folgende Seite).

G : Schalter

Schalter auf die gewünschte Betriebsart setzen :

: Heizkessel gestoppt (mit Frostschutz)

||||| : Heizkessel im Betrieb : Heizung; Warmwasserbereitung * (npfohlene Betriebsart)

: Heizkessel im Betrieb : Warmwasserbereitung nur bei

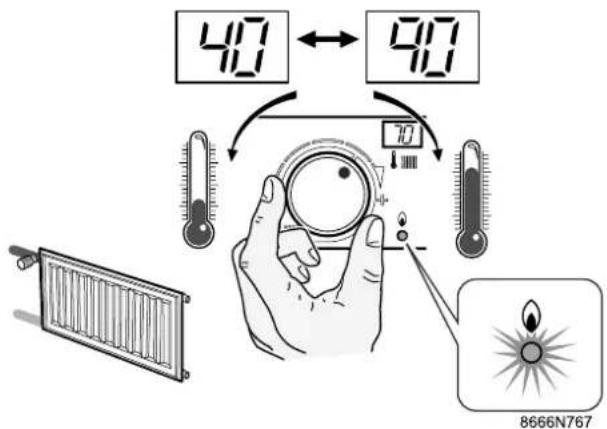

I : Einstellknopf

Heizwassertemperatur einstellen

• Anschlag links := 40 °C
• Druckpunkt := 75 °C
• Anschlag rechts := 90 °C

K : Einstellknopf \*

Warmwassertemperatur einstellen

• Anschlag links := 40 °C
• Druckpunkt := 53°C bis 55 °C je nach Modell
• Anschlag rechts := 58°C bis 60°C je nach Modell

B : Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur

Für City mit Easymatic- oder Easyradio-Regelung

Eine 1-sekündige Betätigung ermöglicht in der Betriebsart "Sommer" oder "Sommer/Winter", die Ladung des Warmwasserspeichers oder des primären Speicherbehälters außerhalb des an der Regelung programmierten Zeitraums bis Mitternacht zu verschieben (Anzeige B2 blinkt)

Anzeige B1 leuchtet : Der Brenner ist eingeschaltet, um den Warmwasserspeicher zu erwärmen (oder primärer Speicherbehälter)

Anzeige B2 erloschen : Keine Abweichung und keine Programmausführung

Anzeige B2 leuchtet : Programm Aktiv-Komfort

Für City ohne Regelung

Anzeige T1 leuchtet : Der Brenner ist eingeschaltet, um den Warmwasserspeicher zu erwärmen (oder primärer Speicherbehälter)

Bei Stromausfällen bleibt die ausgewählte Betriebsart gespeichert.

D : Entriegelungstaste

Wenn der Heizkessel eine Sicherheitsabschaltung vorgenommen hat (Anzeige C leuchtet), Taste D drücken, um ihn wieder einzuschalten. Wenn zweimaliges Wiedereinschalten keine Wirkung zeigt, Ihren Installateur benachrichtigen.

H : Druckanzeige

Zeigt den Druck im Heizkreis von 0.5 bis 2.5 mbar an. Wenn die rote Anzeige (0.5 mbar) leuchtet, über die Einfüllvorrichtung (Trenner) Wasser nachfüllen (Siehe folgende Seite).

E und F : Taste "Schornsteinfeger" und Taste "Installateur"

Diese 2 Tasten sind ausschließlich für den Installateur bestimmt.

ON : Hauptschalter

Der Heizkessel kann folgendermaßen eingeschaltet werden :

• Durch eine Wärmeanforderung vom Raumthermostaten (falls vorhanden).
• Durch eine Wärmeanforderung vom Heizkesselthermostaten (Einstellung des Knopfes I).
• Durch eine Wasserentnahme oder eine Wärmeanforderung vom Speicher*.
• Zur Aufrechterhaltung der Temperatur des primären Speicherbehälters (City 2.24/II).

* City 2.24/II und 1.24/II mit Speicher

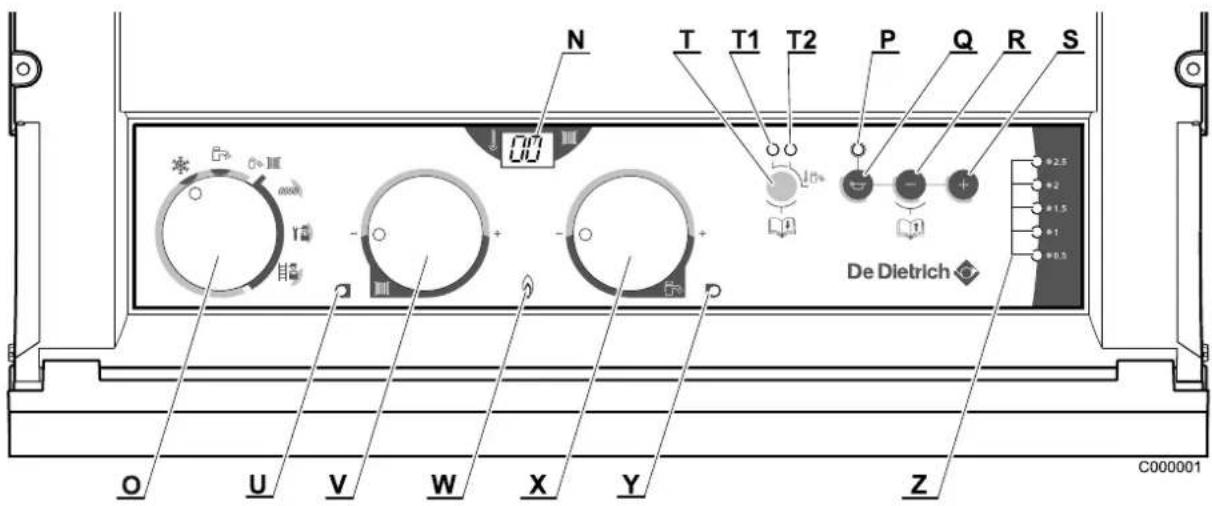

N Temperaturanzeige
O 6-stufiger Schalter
T Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur (1.24) oder Abweichungstaste für Aufrechterhaltung der Temperatur des primären Speicherbehälters (2.24)
P Anzeige "Sicherheitsabschaltung"
Q Entriegelungstaste
R Betriebsart "Schornsteinfeger" / Vorheriger Parameter / Dekrementierung des Parameters (Die Funktion "Vorheriger Parameter" wird deaktiviert, wenn es sich um einen einstellbaren Parameter handelt)
S Betriebsart "Schornsteinfeger" / Inkrementierung des Parameters
U Betriebsanzeige "Heizung"
V Einstellung der Heiztemperatur
W Anzeige "Flamme vorhanden"
X Einstellung der Warmwassertemperatur
Y Betriebsanzeige "Warmwasser"
Z Druckanzeige

N : Temperaturanzeige

Das Display zeigt die Temperatur des Vorlauf-Heizwasers bzw. des Vorlauf-Warmwassers an, wenn Warmwasser angefordert wird.

O : 6-stufiger Schalter

• Aus/Frostschutz/Entlüftung
• Warmwasser (Sommer)
• Heizung und Warmwasser (Winter)
• Betriebsart "Messungen" (Ermöglicht die Angabe der verschiedenen Geber)
• Betriebsart "Installateur" (Ermöglicht die Anzeige der berechneten Vorgaben und der Statuswerte der Ein-/Ausgänge des Heizkessels)
• Betriebsart "Schornsteinfeger" (Ermöglicht die Anzeige der 10 letzten Alarme und des Betriebs des Heizkessels im Modus P_- oder P_- )

T : Abweichungstaste für Aufrechterhaltung der Warmwassertemperatur (City Condens 1.24) oder Abweichungstaste für Aufrechterhaltung der Temperatur des primären Speicherbehälters (City Condens 2.24)

Für City Condens mit Fernbedienung Easymatic oder Easyradio

Eine 1-sekündige Betätigung ermöglicht in der Betriebsart "Sommer" oder "Sommer/Winter", die Ladung des Warmwasserspeichers oder des primären Speicherbehälters außerhalb des an der Regelung programmierten Zeitraums bis Mitternacht zu verschieben (Anzeige T2 blinkt)

i Anzeige T1 leuchtet : Der Brenner ist eingeschaltet, um den Warmwasserspeicher zu erwärmen (oder primärer Speicherbehälter)

i Anzeige T2 erloschen : Keine Abweichung und keine Programmausführung

i Anzeige T2 leuchtet : Programm Aktiv-Komfort

Für City Condens ohne Fernbedienung

Anzeige T1 leuchtet : Der Brenner ist eingeschaltet, um den Warmwasserspeicher zu erwärmen (oder primärer Speicherbehälter)

Bei Stromausfällen bleibt die ausgewählte Betriebsart gespeichert.

Betriebsarten "Messungen" und "Installateur"

Eine 1-sekündige Bedienung ermöglicht den Wechsel zur nächsten Seite.

Q : Entriegelungstaste

Zum Wiedereinschalten des Heizkessels nach einer Sicherheitsabschaltung.

R : Betriebsart "Schornsteinfeger"

• Bei der ersten 1-sekündigen Betätigung wird der Heizkessel in die Betriebsart P_ geschaltet
• Ermöglicht zur vorherigen Seite zu wechseln.

S : Betriebsart "Schornsteinfeger"

- Bei der ersten 1-sekündigen Betätigung wird der Heizkessel in die Betriebsart P= geschaltet

U : Betriebsanzeige "Heizung"

Die Anzeige leuchtet, wenn das Heizung/Warmwaser-Umschaltventil sich in der Stellung "Heizung" befindet und die Ladepumpe arbeitet. Die Anzeige blinkt, während der primäre Speicherbehälter aufgeheizt wird (City Condens 2.24).

V : Einstellung der Heiztemperatur

Einstellbereich : 30 °C bis 90 °C (Druckpunkt bei 68 °C)

W : Anzeige "Flamme vorhanden"

Die Anzeige leuchtet, wenn der Brenner arbeitet.

X : Einstellung der Warmwassertemperatur

Einstellbereich : 40 °C bis 60 °C

(Druckpunkt bei 55 °C) : 1.24

Einstellbereich : 40 °C bis 58 °C

(Druckpunkt bei 53 °C) : 2.24

Y : Betriebsanzeige "Warmwasser"

Die Anzeige leuchtet, wenn das Heizung/Warmwaser-Umschaltventil sich in der Stellung "Warmwasser" befindet und die Ladepumpe arbeitet.

Z : Druckanzeige

Gibt den Druck im Heizkreislauf von 0.5 bis 2.5 bar an.

Bei Gasgeruch :

• Gasgerätehahn schließen
• Fenster öffnen
• Keine elektrischen Schalter betätigen
• Alle offenen Flammen löschen
• Ihren Installateur oder den Wartungsbetrieb
  benachrichtigen
• Gasunternehmen benachrichtigen.

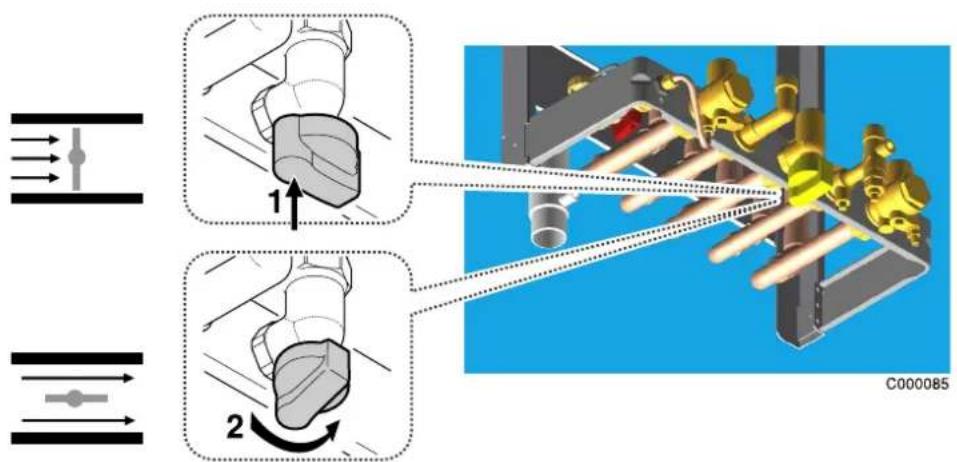

1 Öffnen des Gashahns des Heizkessels (Beispiel mit City ... Condens)

1 Unter dem Heizkessel den gelben Hebel nach oben schieben
2 Unter dem Heizkessel den Hebel um eine Viertelumdrehung drehen

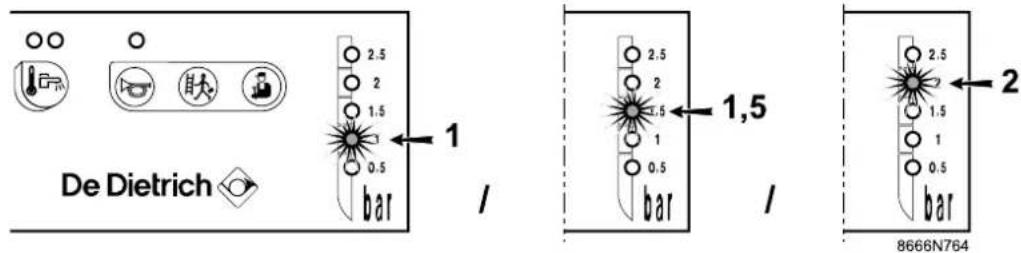

2 Prüfung des Wasserdrucks im Heizkessel (Beispiel mit City Eco.NOx .../II)

Der Wasserdruck im Heizkessel muss zwischen 1 und 2 mbar betragen..

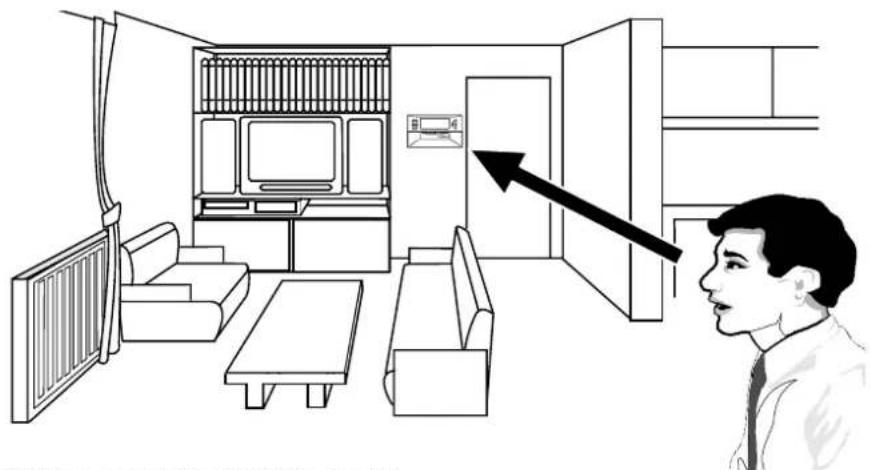

3 Bei Störungen

Folgende Überprüfungen sind vor der Benachrichtigung Ihres Installateurs durchzuführen

Beispiel mit City Eco.NOx .../II

▶Es ist kalt.

- Einstellungen des Heizkesselthermostaten prüfen.

- Wenn ein Raumthermostat oder eine Fernbedienung vorhanden sind (Easymatic ou Easyradio), die Einstellung anhand der entsprechenden Anleitung prüfen.

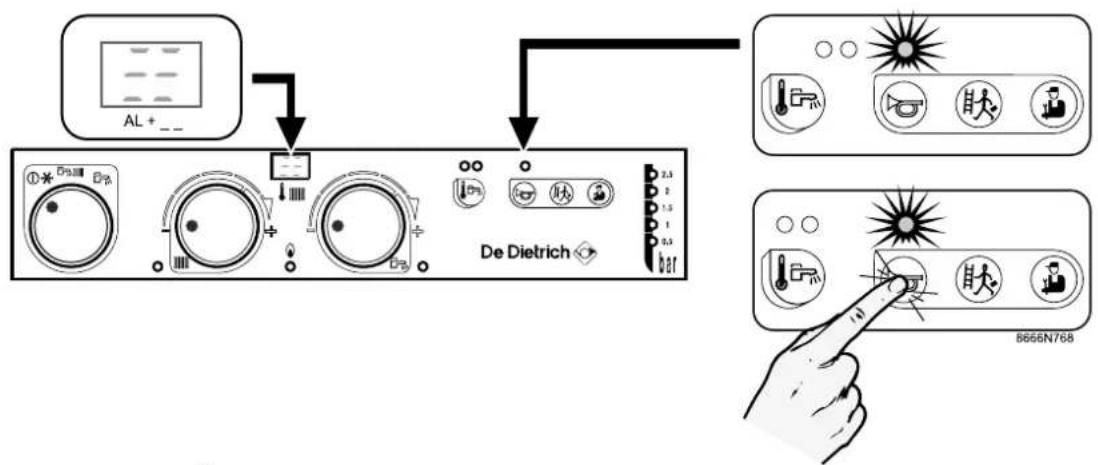

Es ist kalt. Es gibt kein Warmwasser (Beispiel mit City Eco.NOx .../II)

• Den angezeigten Code ablesen: AL + ____.
• T a ☑ drücken, bis die rote Anzeige erlischt.
• Die Taste lösen. Der Heizkessel schaltet sich wieder ein.
• Im Problemfall Ihren Installateur benachrichtigen und mitteilen, welcher Alarm angezeigt wird.

Der Brenner arbeitet, aber die Heizkörper sind kalt

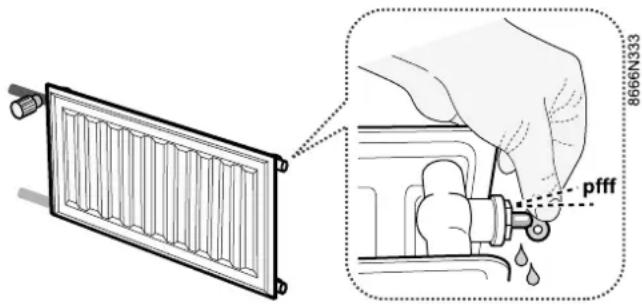

▶Luft- und Wassergeräusche in den Heizkörpern

• Heizkörper entlüften.
• Heizkreislauf mit Wasser auffüllen.
• Wenn häufig Wasser nachgefüllt werden muss, Ihren Installateur benachrichtigen.
• Wenn das Problem fortbesteht, Ihren Installateur benachrichtigen.
  ▶Der Brenner arbeitet, aber die Heizkörper sind kalt
• Ordnungsgemäße Funktion der Heizkesselpumpe prüfen.
• Wenn das Problem fortbesteht, Ihren Installateur benachrichtigen.

Die Temperatur des Warmwassers ist nicht ausreichend

▶Zu hoher Wasserdurchlauf am Hahn. Je größer die Wassermenge, desto geringer die Temperatur.
- Wasserdurchlauf am Warmwasserhahn verringern.
- Wenn mehrere Zapfstellen gleichzeitig geöffnet sind, schließen Sie einige davon.

Das Wasser braucht sehr lange, um zu einigen Zapfstellen zu gelangen, bei anderen ist dies nicht der Fall

Dies ist auf die Länge der Warmwasserrohre zwischen den Zapfstellen und dem Heizkessel zurückzuführen. Je größer der Abstand, umso länger dauert ist, bis das kalte Wasser im Rohr durch das Warmwasser verdrängt wird.

Wenn Sie Ihrem Installateur eine Störung melden, erteilen Sie ihm folgende Angaben :

▶Heizkesseltyp,
▶ Seriennummer. Diese Angaben sind auf dem Typenschild auf der Innenseite der Abdeckblende des Schaltfeldes ausgewiesen,
▶Baujahr. Diese Angaben sind auf dem Typenschild auf der Innenseite der Abdeckblende des Schaltfeldes ausgewiesen,
▶Eingesetzte Gasart.
