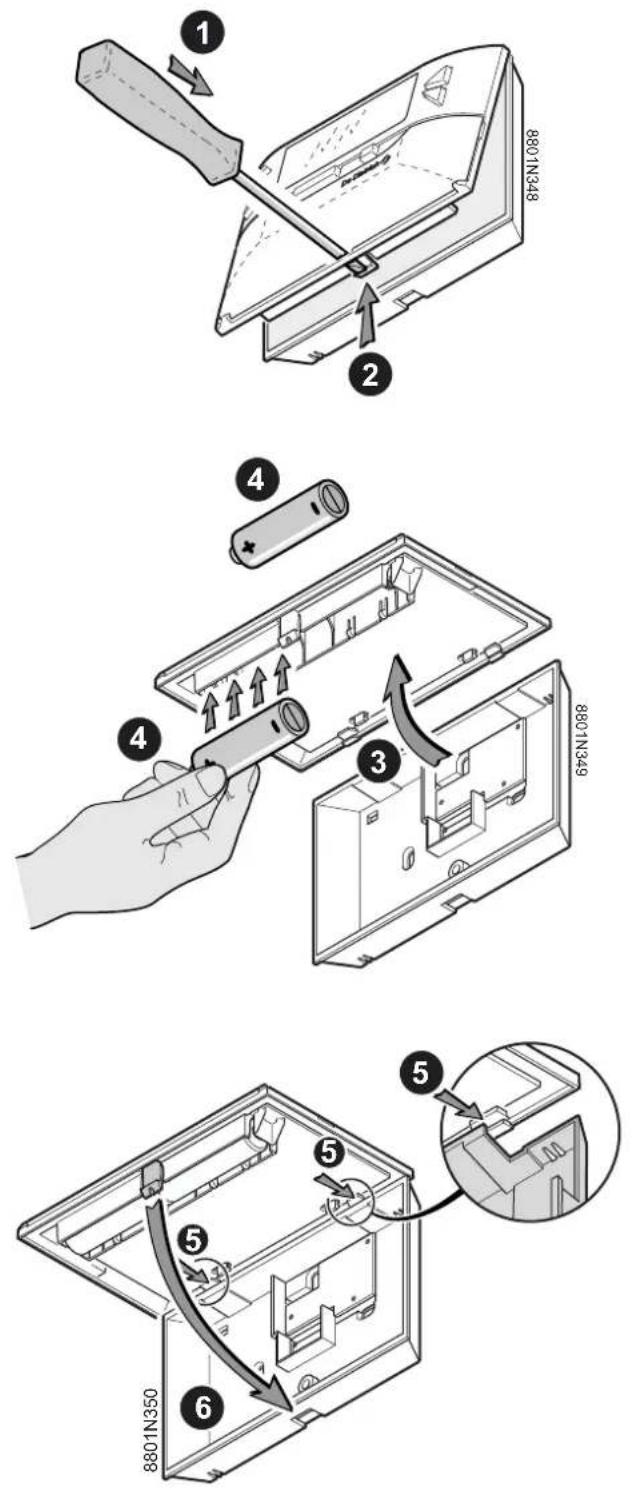

Wie wechsle ich die Batterien der Easyradio?

Wenn das Batteriesymbol blinkt, ersetzen Sie die Batterien durch handelsübliche Alkali-Batterien LR6 AA 1,5 V. Keine Akkus verwenden. Während des Vorgangs muss der Heizkessel eingeschaltet bleiben, um die Uhrzeit zu speichern. Die Einstellungen bleiben erhalten.

Wie schalte ich auf Sommerbetrieb um?

Der automatische Sommerbetrieb wird aktiviert, wenn die Außentemperatur 2 Stunden lang über dem höchsten Sollwert der Tagtemperatur liegt. Die Heizung schaltet sich dann ab. Sie schaltet wieder ein, wenn die Außentemperatur 2 Stunden unter diesen Wert fällt.

Was bedeutet die Meldung AL 52?

AL 52 weist auf einen Defekt des Warmwasserfühlers hin. Die Warmwasseraufwärmung erfolgt nicht mehr. Sie können auf Handbetrieb umschalten (Schalter auf ), dann wird die Warmwassertemperatur der Kesseltemperatur entsprechen.

Wie stelle ich die gewünschte Raumtemperatur ein?

Drücken Sie die Taste für Tagtemperatur ⚠ oder Absenktemperatur ⚠ und stellen Sie mit den Tasten + und - den Wert zwischen 5 °C und 30 °C ein. Die Einstellung wird nach 2 Minuten oder nach Drücken von MODE gespeichert.

Wie kann ich die Warmwassertemperatur einstellen?

Drücken Sie die Taste (Warmwasser) und stellen Sie die mittlere Speichertemperatur mit + und - zwischen 10 °C und 80 °C ein. Die Änderung wird nach 2 Minuten oder nach MODE übernommen. Voraussetzung: ein Warmwasserfühler muss angeschlossen sein.

Was ist bei längerer Abwesenheit zu beachten?

Sie können die Frostschutzfunktion programmieren: Stellen Sie die Betriebsart auf ❄️ (Frostschutz) und programmieren Sie die Abwesenheitsdauer bis zu 99 Tage. Der Kessel schützt dann die Anlage und den Raum vor Frost.

Wie setze ich die Werkseinstellungen zurück?

Halten Sie die Tasten ️ und ️ gleichzeitig 5 Sekunden lang gedrückt. Das Programm wird auf die Werkseinstellung zurückgesetzt: Heizung Tagbetrieb von 6 bis 22 Uhr, Warmwasser freigegeben von 5 bis 22 Uhr.

BEDIENUNGSANLEITUNG Elitec DTG 130 DE DIETRICH

E-Schaltfeld - Kolli GL26

ER-Schaltfeld - Kolli GL35

Deutsch

06/06/07

Technische Anleitung

C€

Inhaltsverzeichnis

1 Allgemeine Angaben....3

1.1 Wichtige Installationshinweise ....3
1.2 Benutzte Symbole 3

2 Beschreibung....4

2.1 Vorstellung 4
2.2 Technische Daten....5

3 Vorstellung....6

4 Wahl des allgemeinen Betriebs ....8

4.1 Automatik-Betrieb 8
4.2 Automatischer Sommerbetrieb 8
4.3 Manueller Betrieb 8
4.4 Frostschutz über TELCOM....8

5 Solltemperatur für Heizung und Warmwasser 9

6 Einstellung der Uhrzeit und des Tages....10

7 Programmierung....11

7.1 Werkeinstellung 11
7.2 Kundenspezifische Programmierung 11

8 Inbetriebnahme oder Wiedereinschalten nach längerem Stillstand....12

9 Meldungen - Alarmmeldungen....13

10 Batteriewechsel auf der Easyradio .....14

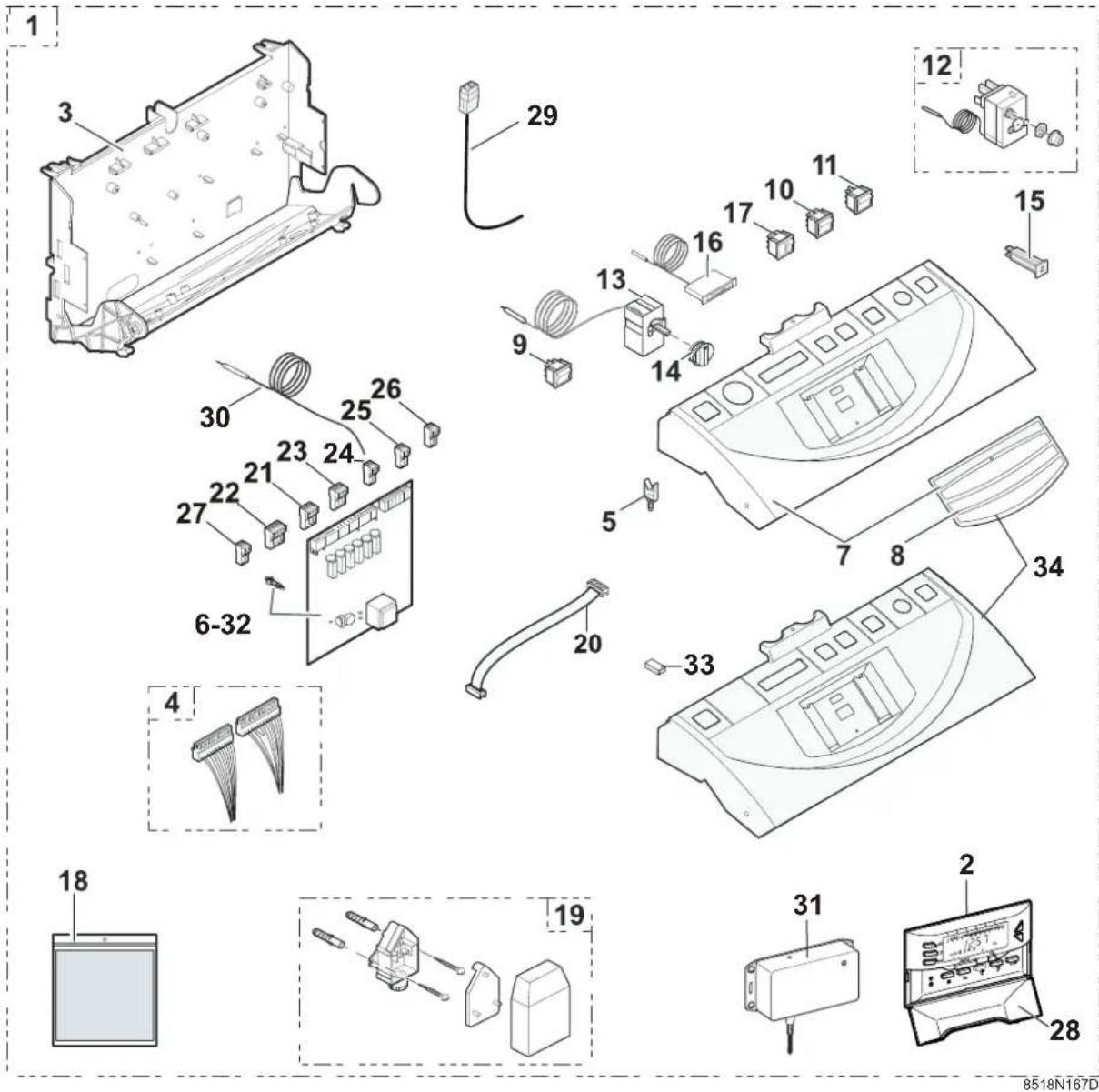

11 Ersatzteile....15

1 Allgemeine Angaben

1.1 Wichtige Installationshinweise

Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab.

1.2 Benutzte Symbole

Vorsicht Gefahr

Personen- und Sachschadengefahr.

Für die Sicherheit der Personen und der Teile müssen die Anweisungen unbedingt beachtet werden

Wichtige Information Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht zu gewährleisten

Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung

2 Beschreibung

Der Basis-Lieferumfang des E-Schaltfeldes besteht aus :

• 1 E-Schaltfeld
• 1 Easymatic-Regelung mit Träger zur Montage im Wohnraum oder zum integrieren im Heizkessel-Schaltfeld
• 1 Kesselfühler für die Messung der Kesseltemperatur
• 1 Außenfühler

Der Basis-Lieferumfang des ER-Schaltfeldes besteht aus :

• 1 ER-Schaltfeld
• 1 Easyradio-Regelung mit Träger zur Montage im Wohnraum
• 1 Kesselfühler für die Messung der Kesseltemperatur
• 1 Außenfühler

Zubehöre :

Folgende Zubehöre können bestellt werden:

• Der WWE Fühler mit Titan Active Anodensimulationsanschluss für den Anschluss eines Trinkwassererwärmers ohne Titananode(Kolli AD212)
• Sprach-Fernüberwachungsmodul Telcom (jenach Verfügbarkeit in Ihrem Land)

2.1 Vorstellung

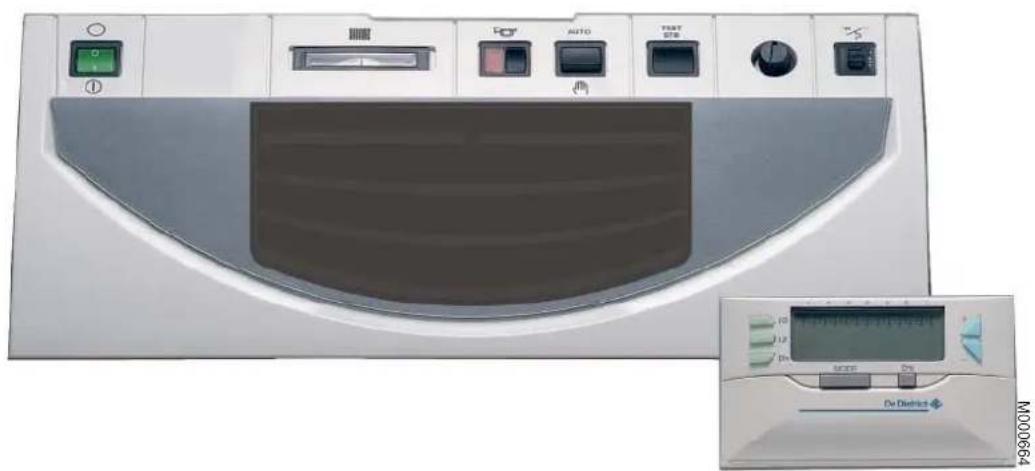

Das E/ER-Schaltfeld mit Easymatic-Regler, den man an die Wand befestigen oder ins Schaltfeld des Heizkessels integrieren kann, erlaubt :

• den automatischen Betrieb der Heizung nach der Außentemperatur
• eine witterungsabhängige Heizungsregelung mit Raumeinfluss wenn eine Regelung E/ER im Wohnbereich installiert ist
• die Regelung und die Programmierung eines Warmwasserkreises wenn vorhanden mit oder ohne Vorrangschaltung
• Anlage- und Raumfrostchutz für eine längere Abwesenheit.. Diese Abwesenheit kann im voraus für eine Periode bis 99 Tage vorprogrammiert werden.

Funktionsprinzip

Das E/ER-Schaltfeld regelt die Kesseltemperatur in Abhängigkeit von der Außentemperatur und der Raumtemperatur mit Einwirkung auf den Brenner.

Der Sicherheitstemperaturbegrenzer mit manueller Entstörung (auf 110° C Werkeingestellt) gewährleistet die Betriebssicherheit.

Bei Warmwasserbereitung wird die Warmwasserregelung durch Einwirkung des Reglers auf die Ladepumpe gewährleistet.

Die Trinkwassererwärmungs-Vorrangschaltung schaltet, bei einer Trinkwassererwärmungs-Anforderung den Brenner und die Speicherladepumpe ein und die Heizungspumpe aus. In Sommerbetrieb wird der Heizkessel zwischen zwei Speicherladephasen nicht auf Temperatur gehalten. Die Trinkwassertemperatur wird vom Speicherfühler erfasst.

Der Regler ermöglicht einen Legionellenschutz.

2.2 Technische Daten

• Stromversorgung : 230V (-10%, +10%) - 50 HZ
• Restlaufzeit der Uhr : 2 Jahre Mindest-Restlaufzeit

Außenfühler-Werte in Ω

Temperatur Widerstand

-20 °C 2 392 Ω

-16 °C 2 088 Ω

-12 °C 1 811 Ω

-8 °C 1 562 Ω

-4 °C 1 342 Ω

0 °C 1 149 Ω

4 °C 984 Ω

8 °C 842 Ω

12 °C 720 Ω

16°C 616 Ω

20°C 528 Ω

24°C 454 Ω

Wasserfühler-Werte in Ω

Temperatur Widerstand

0°C 32 014 Ω

10°C 19 691 Ω

20°C 12 474 Ω

30°C 8 080 Ω

40°C 5 372 Ω

50°C 3 661 Ω

60°C 2 535 Ω

70°C 1 794 Ω

80°C 1 290 Ω

90°C 941 Ω

EG-Konformität / Markierung C€

Das vorhandene Produkt stimmt mit den Vorschriften folgender europäischer Richtlinien und Normen überein:

73/23/EWG Richtlinie für Schwachstrom

Betroffene Norm: EN 60.335.1

89/336/EWG Richtlinie des Rates über die elektromagnetische Verträglichkeit (BMPT)

Fachgrundnormen : EN61000-6-3; EN61000-6-1

3 Vorstellung

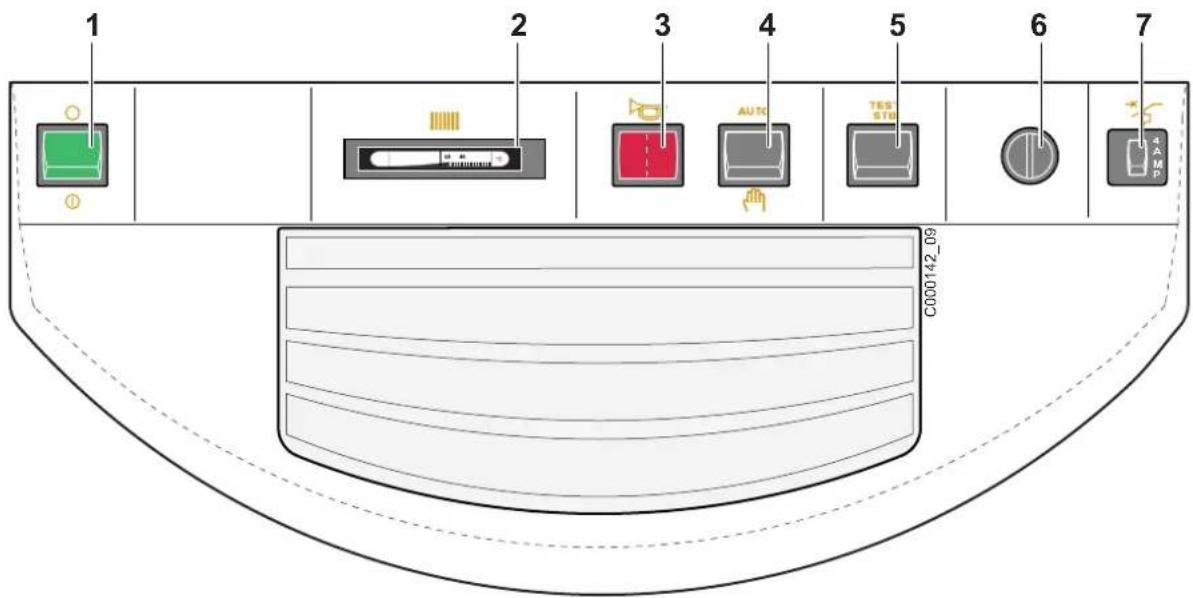

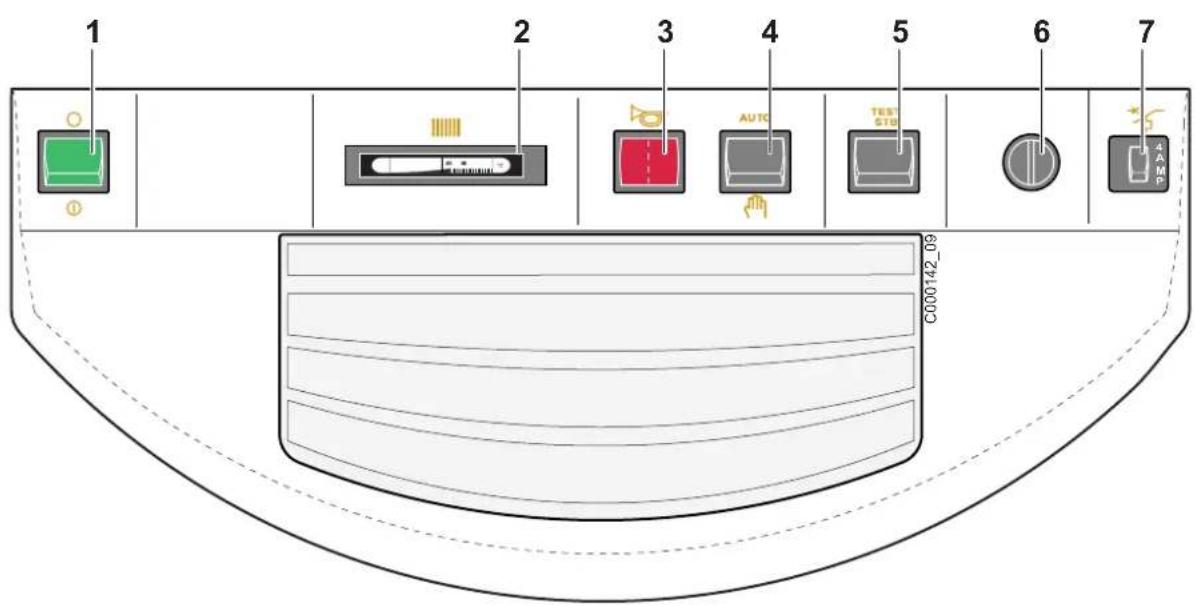

• Schaltfeld

1. Hauptschalter Ein ①/Aus ○

Das Schaltfeld muss immer unter Spannung sein: - um die Funktion "Antiblockierung der Umwälzpumpen" aufrecht zu halten - um die Funktion des Titan Active System® zu gewährleisten wenn der Schutz des Trinkwassers von einem BeistellTrinkwassererwärmer, der durch eine Titananode geschützt ist, erfolgt.

Den Kessel für die gewünschte Abschaltzeit auf Sommerabschaltung oder Frostschutzbetrieb einstellen.

1. Kesselthermometer

2. Alarmleuchte - Entstörungstaste

Die Alarmleuchte leuchtet auf wenn der Brenner aus Sicherheitsgründen ausgeschaltet hat. Um Kessel wieder anbringen, auf Brenner-Entstörungstaste drücken.

1. Schalter mit 2 Stellungen

AUTO: Automatikbetrieb Zwangsbetrieb

1. Test-STB Drucktaste

Prüfung des Sicherheitstemperaturbegrenzers mit Pumpen-Ausschaltung : dazu Taste gedrückt halten.

1. Sicherheitstemperaturbegrenzer mit manueller Wiedereinschaltung

Auf 110° C eingestellt

1. Verzögerter Leistungsschalter (4 A)

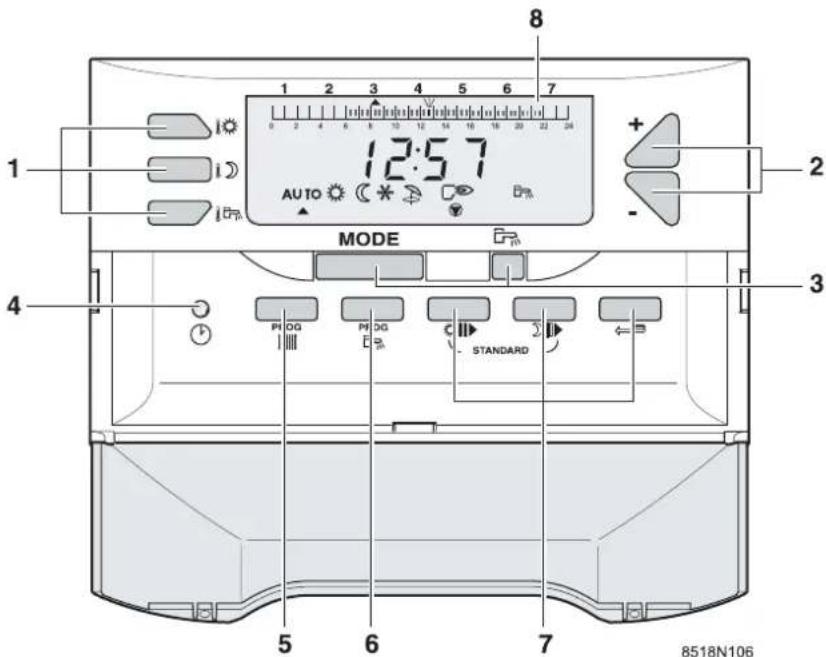

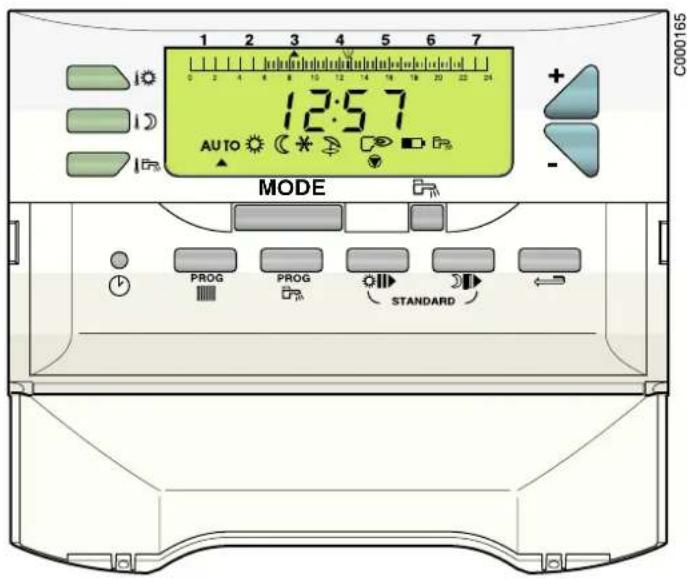

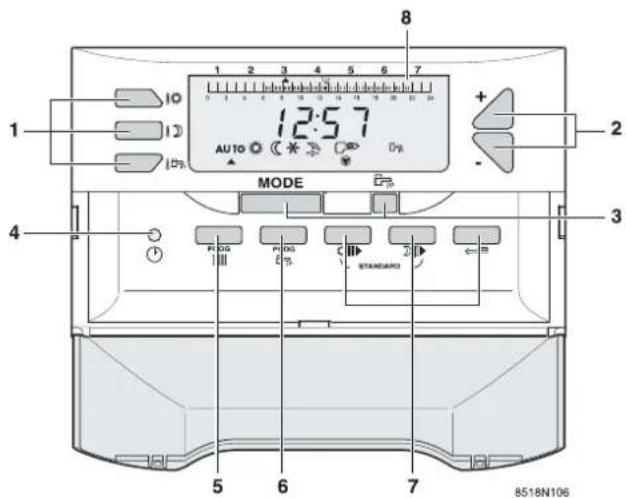

- Easymatic-Regelung

6.

Taste

zur

Einstellung

des

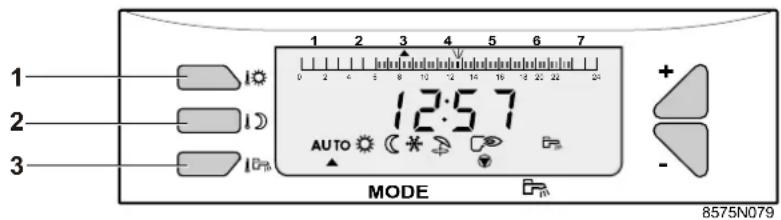

1. Tasten zur Temperatureinstellung

Tagtemperatur
! Absenk-Temperatur
Warmwassertemperatur

(wenn Trinkwassererwärmer vorhanden)

Wenn man auf eine dieser Tasten drückt

• erscheint das Programm der verschiedenen Kreise in der Balkenanzeige

• erscheint die Temperatur-Messung rechts in der Anzeige

• Einstelltasten + oder -

• Betriebsartenwahltasten :

Taste MODE:

Erlaubt eine der verschiedenen Betriebsarten zu wählen :

AUTO : Automatik-Betrieb nach dem eingestellten Programm

: Dauernd Tagbetrieb bis Mitternacht

© : Dauernd Absenkbetrieb bis Mitternacht

: Frostschutzbetrieb während der eingestellten

Programmierung

: Heizung ausser Betrieb, die Trinkwassererwärmung wird

jedoch gesichert (wenn Trinkwassererwärmer vorhanden)

Taste

Dient zum Zwangbetrieb der Trinkwassererwärmung außerhalb des WWE-Programmes (wenn Trinkwassererwärmer vorhanden)

1. Taste zur Einstellung der Uhrzeit und des Tages

2. Taste zur Einstellung des Heizprogrammes

PROG

Trinkwassererwärmungsprogrammes

PROG

B

1. Programmierungstasten

"Zeitabschnitt (pro 1/2 Stunde) für ""Tagbetrieb"" oder freigegebene Trinkwassererwärmung (dunkle Zone)"

"Zeitabschnitt (pro 1/2 Stunde) für ""Absenkbetrieb"" oder gesperrte Trinkwassererwärmung (helle Zone)"

Rückkehr Taste

Um die Werkeinstellung zu wiederherstellen, 5 Sekunden lang gleichzeitig tasten 🚙️ und 📌️ drücken (Siehe "Werkeinstellung").

1. Balkenanzeige des Programmes (0 bis 24 Uhr)

Die Zeitabschnitte für Tagbetrieb werden in schwarzen Balken in der Balkenanzeige angegeben.

4 Wahl des allgemeinen Betriebs

4.1 Automatik-Betrieb

Schalter AUTO/ m auf AUTO stellen.

Diese Stellung erlaubt den automatischen Betrieb mit der Easymatic Regelung.

4.2 Automatischer Sommerbetrieb

Die Heizung schaltet automatisch im Sommer aus sobald die Außentemperaur den höchsten Sollwert für Tagtemperatur während 2 Stunden erreicht hat.

Die Anzeige bleibt die gleiche, aber die Pumpe ist permanent außer Betrieb. Das Symbol ▶ ist nicht mehr angezeigt.

Der Heizbetrieb wird dann wieder eingeschaltet wenn die Außentemperatur den höchsten Sollwert für Tagtemperatur während 2 Stunden unterschritten hat.

4.3 Manueller Betrieb

Schalter 4 in Stellung 📂 bringen.

Diese Stellung kann bei der Einstellung des Brenners oder im Falle einer Störung der Elektronik gewählt werden.

Der Brenner gewährleistet eine Heizkesseltemperatur, der der maximalen Kesseltemperatur entspricht (Siehe Installations-Anleitung - Tabelle „Fachmann“-Einstellungen - Einstellung 5).

Die Heizungspumpe und die Ladepumpe (wenn Trinkwassererwärmer vorhanden) sind eingeschaltet.

4.4 Frostschutz über TELCOM

Diese Betriebsart wird über das als Zubehör lieferbare Sprach-Fernüberwachungsmodul TELCOM gesteuert (jenach Verfügbarkeit in Ihrem Land).

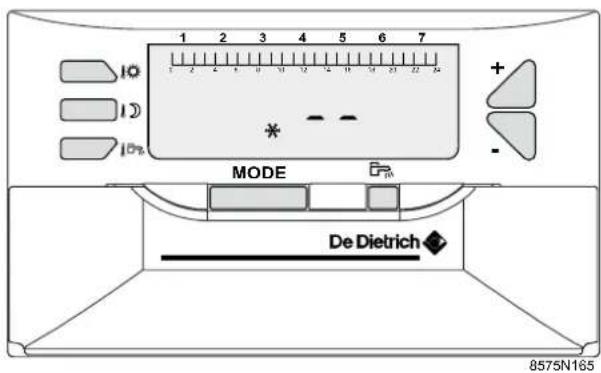

Während dieser Betriebsart erscheint die auf der Abbildung angegebene Anzeige.

5 Solltemperatur für Heizung und Warmwasser

1. Tagtemperatur
2. Absenk-Temperatur

3. Warmwassertemperatur

4. Solltemperatur für Heizung

Temperatur Einstellbereich Werkseinstellung
Tagbetrieb	5 bis 30°CEinstellung in 0.5 °CSchritten mit Hilfe derTasten + und -	20°C
Absenktemperatur	5 bis 30°CEinstellung in 0.5 °CSchritten mit Hilfe derTasten + und -	16°C

Die Raumsolltemperaturen für die gewählten Zeitabschnitte im Tagbetrieb (dunkle Zonen in der Balkananzeige) sowie Absenkbetrieb (helle Zonen in der Balkananzeige) können jederzeit für jeden einzelnen Kreis wie folgt eingestellt werden:

• Temperatur für den Tagbetrieb ⚠ oder den Absenkbetrieb ⚠ wählen.
• Die Temperatur mit den Tasten + und - einstellen.

Die Balkenanzeige gibt das Heizungsprogramm des aktuellen Tages für den angezeigten Kreis an.

Ende der Einstellung : Nach der Regulierung, wird die Einstellung automatisch nach 2 Minuten oder nach drücken der Taste MODE.

• Warmwassersolltemperatur

Temperatur Einstellbereich Werkseinstellung
Warmwasser (Mittlere Speichertemperatur)	10 bis 80°CEinstellung in 5 °CSchritten mit Hilfe der Tasten + und -	50°C

• Die Warmwassertemperatur wird mittels Taste gewählt.
• Die mittlere Speichertemperatur mittels Tasten + und - einstellen.
  Wenn kein Warmwasserfühler angeschlossen ist, bleibt die Betätigung dieser Taste wirkungslos.

Ende der Einstellung : Nach der Regulierung, wird die Einstellung automatisch nach 2 Minuten oder nach drücken der Taste MODE.

6 Einstellung der Uhrzeit und des Tages

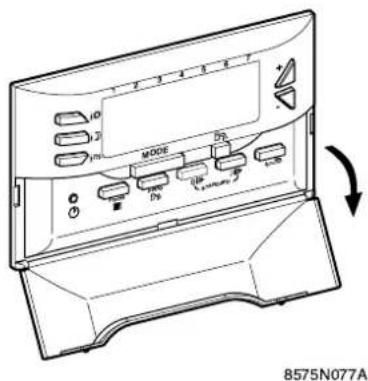

• Zugangsklappe zu den Einstell- und Programmiertasten öffnen.
• Mittels eines spitzen Gegenstandes auf Taste ☐ drücken und dann die Uhrzeit und den Tag mittels der Tasten + und - einstellen.
  Ein erster Druck erlaubt eine Einstellung Minute pro Minute.
  Ein zweiter Druck erlaubt eine Einstellung Stunde pro Stunde.
  Ein dritter Druck erlaubt eine Einstellung Tag pro Tag. Die Tage werden mit dem Pfeil ▲ von 1 bis 7 angegeben (1 = Montag).

Wenn die Taste + oder - länger gedrückt bleibt, wird die Laufanzeige beschleunigt..

Kurzes Drücken erlaubt eine Feineinstellung.

7 Programmierung

7.1 Werkeinstellung

Heizungsprogramme

Montag bis Sonntag : 6 bis 22 Uhr - Tagbetrieb

7.2 Kundenspezifische Programmierung

Ihre eigenen Programme in nachfolgenden Tabellen eintragen, und sie folgendermaßen abspeichern :

• Auf Taste PROG drücken um das Heizungsprogramm oder PROG um das WWE-Programm zu wählen.
• Die Tage durch aufeinanderfolgenden Druck auf Tasten PROG |||||||| oder PROG ||, wählen.

i Die gewählte Programmierung für PROG ALLE TAGE der Woche wird automatisch auf die anderen Tage übertragen, diese können dann individuell, Tag für Tag, abgeändert werden.

- Geben Sie die dunklen Zonen mit Hilfe der Taste 🚙️ und die hellen Zonen mit Hilfe der Taste 🚡, jeweils pro 1/2 Stunde, ein..

"Die dunklen Zonen ||| entsprechen den Zeitabschnitten im ""Tagbetrieb"" oder für Freigabe der Trinkwassererwärmung".

"Die hellen Zonen [||||] entsprechen den Zeitabschnitten im ""Absenkbetrieb"" oder für nicht freigegebene Trinkwassererwärmung".

• Verwenden Sie die Taste ⇔ zum Löschen einer irrtümlichen Programmierung.
• Ende der Programmierung : Auf taste MODE drücken. Sollte dies nicht geschehen, wird das soeben geschriebene Programm automatisch nach 2 Minuten bestätigt.

i Um die Werkeinstellung zu wiederherstellen, 5 Sekunden lang gleichzeitig tasten 🚙️ und 📌️ drücken (Siehe "Werkeinstellung").

Trinkwassererwärmungs-Programm

Montag bis Sonntag : 5 bis 22 Uhr - Ladebetrieb freigegeben

■ Eigene Programme

• Heizungsprogramme

Tage Tagbetrieb

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

• Trinkwassererwärmungs-Programm

Tage Freigegebene Ladezeiten

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

8 Inbetriebnahme oder Wiedereinschalten nach längerem Stillstand

Vor dem Einschalten, sich vergewissern, dass die Anlage mit Wasser gefüllt ist.

Die erste Inbetriebnahme muss von einem Fachmann durchgeführt werden.

Die Inbetriebnahme in folgender Reihenfolge vornehmen:

- Nachprüfen, ob der Betriebsartenwahlschalter 4 auf AUTO eingestellt ist.

- Nachprüfen ob der Sicherheitstemperaturbegrenzer 6 enstört ist: Die Sechskantschutzkappe des Sicherheitstemperaturbegrenzers entfernen und den Entstörungsknopf eindrücken.

- Den Hauptschalter Ein/Aus 1 in Stellung ① bringen.

Bei Trinkwassererwärmung (Warmwasserfühler angeschlossen) erfolgt eine automatische Entlüftung des Speicher-Wärmetauschers während 1 Minute durch intermittierendem Betrieb der Trinkwassererwärmungs-Ladepumpe und der Heizungs-Umwälzpumpe vor dem Umschalten auf Automatik-Betrieb. Dieser Entlüftungszyklus ist nicht aktiviert wenn die Speichertemperatur über 25 °C liegt.

- Die Solltemperatur für Heizkreise, sowie die mittlere Trinkwassertemperatur (wenn Trinkwassererwärmer vorhanden) können jederzeit mittels Tasten 1 eingestellt werden: Siehe "Solltemperatur für Heizung und Warmwasser".

- Betriebsart mittels Tasten 5, 6, 7 wählen: Siehe "Vorstellung".

- Kundenspezifische Programmierung nach Wunsch eingeben: Siehe "Kundenspezifische Programmierung".

9 Meldungen - Alarmmeldungen

Bei Betriebstörungen können folgende Meldungen in der Anzeige erscheinen :

Meldung	Fehler	Vermutliche Ursachen	Abhilfe
AL 50 Kesselfühler		Der Kreis des betreffenden Fühlers ist unterbrochen oder in Kurzschluss	Wenden Sie sich bitte an ihren Heizungsfachmann. Ein Hand-Betrieb ist jedoch auf dem betroffenen Teil der Anlage möglich.Siehe nachstehende Anmerkungen.
AL 51 Außenfühler
AL 52 Warmwasserfühler
AL 53 Vorlauffühler
AL 5A Raumfühler Kreis
AL td	Titananode	Offener Schaltkreis des TAS oder leerer Speicher.	Überprüfen, ob die Titananode korrekt angeschlossen ist oder den Speicher mit Wasser füllen.
AL tc		Die Titananode ist kurzgeschlossen oder falsch gepolt	Überprüfen, ob an der Titananode-Anschluss ein Kurzschluss oder ein umgekehrter Anschluss besteht.
AL t0 Interne Fehlfunktion.			Stromzufurh unterbrechen, wenn der Fehler immer noch vorhanden ist, Kontakt mit dem Installateur aufnehmen.
AL rf Gerätepaarung	Schlechter Empfang.		Den Easyradio dem Kesselmodul näher bringen und eine Gerätepaarung wieder durchführen - Siehe Installations-Anleitung
AL tH	Kommunikationsfehler	Betriebsstörung der Zentraleinheitsplatine	Anschlüsse überprüfen. Wenn das Problem weiterhin besteht, den Installateur benachrichtigen.

Bemerkung :

Bei Fühlerdefekt bleibt die Anlage weiterhin in Betrieb mit folgenden Beschränkungen und folgende Meldungen im Display :

AL 50 und AL 51

Der Brenner läuft nicht an.

AL 52

Die Warmwasseraufwärmung erfolgt nicht mehr. Zur Warmwasser-Erzeugung mittels Schalter "AUTO/ffh" auf Handbetrieb umschalten (Siehe "Wahl des allgemeinen Betriebs"). Die Solltemperatur des Warmwassers ist die selbe als die Heizkesseltemperatur.

AL 53

Der Mischer 3 ist nicht mehr mit Strom versorgt und kann also manuel gesteuert werden.

AL 5A

Automatikbetrieb in Raumfühler-Konfiguration.

Die Warmwasserbereitung ist unterbrochen. Diese kann wieder durch einen Zwangsbetrieb eingeschaltet werden. - Siehe "Betriebsartenwahltasten". Die Trinkwasserbereitung wird dann während der ganzen Zeit der Trinkwassererwärmungs-Abweichung garantiert.

Es gibt zwei mögliche Fälle :

- Mit einem Trinkwassererwärmer geschützt durch Titananode: der Trinkwassererwärmer ist nicht mehr gegen Korrosion geschützt. UNBEDINGT mit dem Installateur Kontakt aufnehmen.

- Mit einem Warmwasserspeicher mit Magnesiumanode überprüfen Sie dass der mitgelieferte Stecker, im Kolli AD212, auf der Fühlerkarte montiert ist.

10 Batteriewechsel auf der Easyradio

Wenn die Batterien gewechselt werden müssen, blinkt das Symbol der Batterie in der Anzeige.

Handelsübliche Alkali-Batterien des Typs LR6 AA 1.5V verwenden. Keine Akkus verwenden.

In der Anzeige der Fernbedienung erscheint für einige Sekunden die Meldung "init". Während dieser Zeit wird die Fernbedienung synchronisiert.

Die vorherigen Einstellungen bleiben gespeichert.

Damit die Uhrzeit erhalten bleibt, muss der Heizkessel während dieses Vorgangs eingeschaltet bleiben.

Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben

E / ER-Schaltfeld mit Titan Active System®

DTG 130 ELITEC

Nr. Artikel Bezeichnung
1 8518-7001 E-Schaltfeld - Kolli GL26
1 1000000473 ER-Schaltfeld - Kolli GL35
2	8806-8513	Easymatic CDC 2-Modul (ER-Schaltfeld)
2 8806-7511		Easymatic CDC 2-ModulEasymatic CDC 2-Modul (E-Schaltfeld)
3 9752-5378 Kartenhalter
4 200001789 Kabelsatz
5 9655-0352 Kabelbündel-Befestigung
6 8806-5574 E-Stuerrelais-Platine
7 9786-4048 Standard-Front mit Abdeckblende
8 9786-4028 Blende
9 9532-5027 Ein/Aus Schalter grün
10 8500-0035 Umschalter
11 9532-5028 Zweipoliger Momentan-Umschalter
12 8500-0032 Sicherheits-Thermostat 110°C
13 9536-5574 Kesselthermostat einstellbar 30-90°C
14 300002623 Einstellknopf
15 9534-0288 Leistungsschalter 4A TS710/4A
16 8500-0014 Flach-Thermometer
17 9532-5102 Zweipoliger Momentschalter
18 8575-5520 Satz Kleinteile für Schaltfeld
19 9536-2450 Außenfühler
20	9655-0357	Flacher Steckverbinder 8-polig Länge 300
21 300009075 Stromzufuhr-Stecker 3-polig
22 200006051 VA+CS-Stecker 4-polig
23 300009074 Pumpe A/VS-Stecker 3-polig
24	300008953	Stecker 2 polig montiert Heizkesselfühler
25 300008954 Raumfühler A-Stecker 2-polig
26 300009070 Außenfühler-Stecker 2-polig
27 8575-4928 EPT-Stecker
28 9752-5324 Abdeckblende
29 200005113 Brennerbündel
30 9536-2446 Fühler KVT 60 Länge 1 m
31 8806-8514 Easyradio-Modul (ER-Schaltfeld)
Version nach 09/2006
Kennziffern 1 bis 12Kennziffern 15 bis 34
32 200007080 Steuerrelaisplatine EASYMATIC E/III
33 9531-7505 Stecker HELLA
34 300008226		Baugruppe Frontabdeckung EASY +Blende

De Dietrich

DE DIETRICH THERMIQUE
