BEDIENUNGSANLEITUNG MC-HF662B Hanseatic

Glaskeramik-Kochfeld

Inhaltsverzeichnis

Begriffs- und Symbolerklärung ..... DE-3

Begriffserklärung ..... DE-3

Symbolerklärung DE-3

Sicherheit DE-4

Bestimmungsgemäßer Gebrauch .. DE-4

Sicherheitshinweise DE-4

Lieferung DE-9

Lieferumfang DE-9

Lieferung kontrollieren . . . . . . . . DE-9

Einbau DE-10

Wichtige Benutzer-Information ... DE-10

Der richtige Einbauort ..... DE-10

Arbeitsplatte vorbereiten ..... DE-10

Kochfeld einsetzen . . . . . . . . . . . DE-11

Netzanschluss – Hinweise für die

Elektrofachkraft DE-13

Anschlussbedingungen ..... DE-13

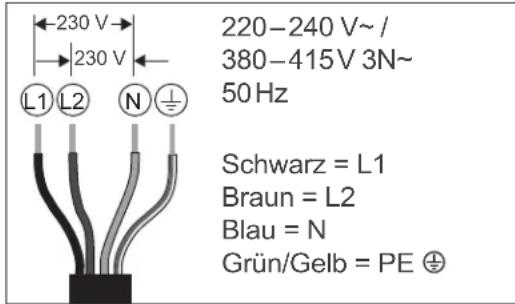

Netzanschlussleitung anschließen DE-13

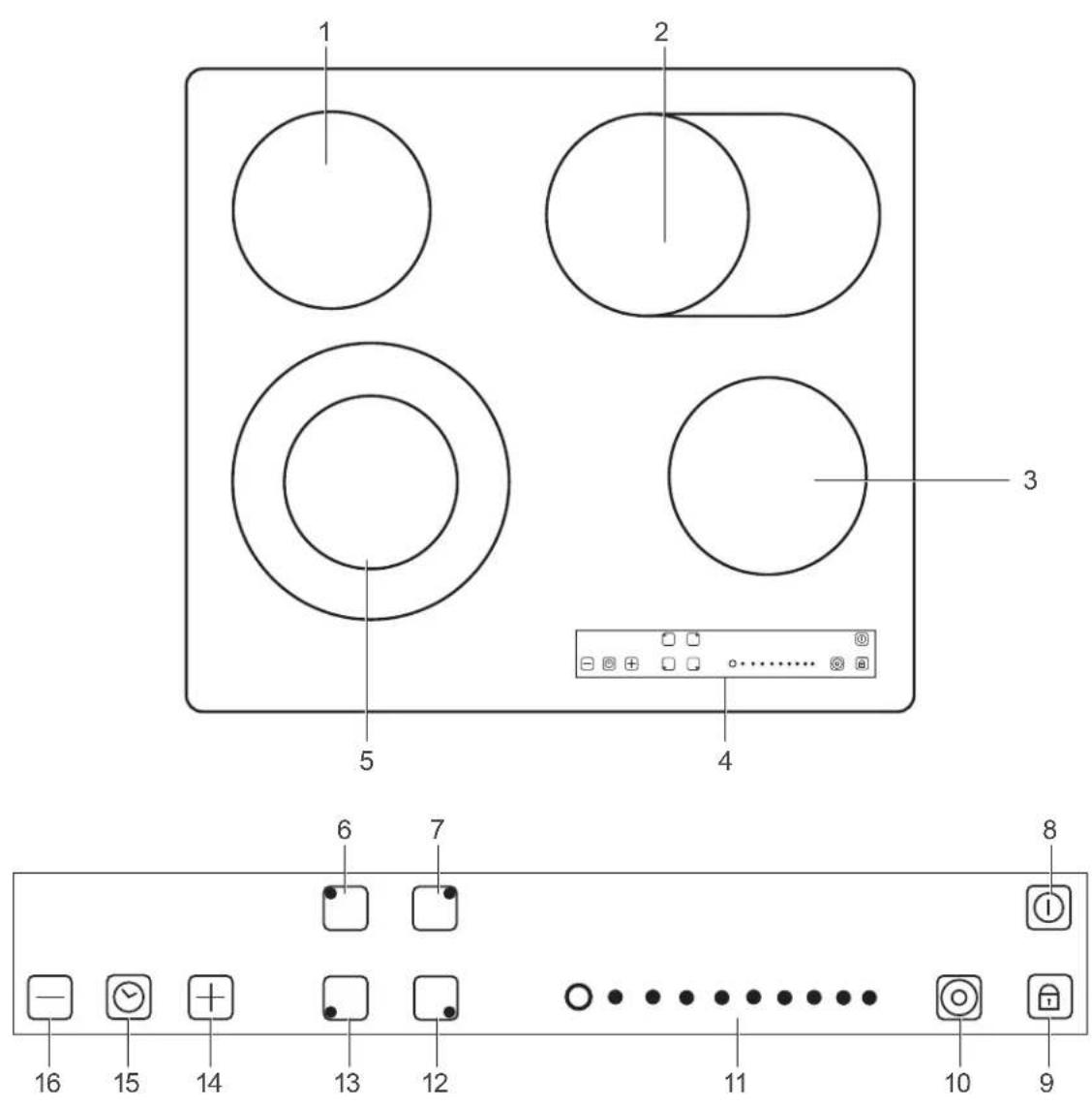

Bedienelemente ..... DE-14

Bedienung DE-15

Grundreinigung DE-15

Glaskeramik-Kochfeld

richtig behandeln ..... DE-15

Das richtige Kochgeschirr ..... DE-16

Kochzonen und Sensoren .....DE-17

Richtige Bedienung der Sensoren..DE-17

Kochzone einschalten

und einstellen .....DE-17

Heizleistung einer Kochzone

verringern oder erhöhen ..... DE-18

Einzelne Kochzone ausschalten .. DE-18

Kochfeld ausschalten ..... DE-19

Automatische Schutzeinrichtungen DE-19

Restwärme-Anzeige ..... DE-20

Verriegelungsfunktion

(Kindersicherung) DE-20

Zweikreis-Kochzone

und Bräterzone benutzen .....DE-21

Timer/Garzeitbegrenzung benutzen. DE-23

Garzeit von Kochzonen begrenzen DE-23

Gerät als Küchenwecker (Timer) benutzen ..... DE-25

Kochtabelle DE-26

Reinigung und Pflege .....DE-27

Problembehandlung ..... DE-28

Fehlersuchtabelle DE-28

Service DE-30

Allgemeiner Service ..... DE-30

Ersatzteile. DE-30

Abfallvermeidung, Rücknahme

und Entsorgung. . . . . . . . . . . . . . . . . . . . DE-31

Abfallvermeidung .....DE-31

Kostenlose Altgeräte-Rücknahme ..DE-31

Entsorgung .....DE-31

Verpackung DE-32

Anhang DE-33

Technische Daten DE-33

Produktinformation gemäß

VO (EU) Nr. 66/2014 ..... DE-34

Informationen zum Einbau finden Sie ab Seite DE-10.

Begriffs- und Symbolerklärung

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst die Si cherheitshinweiseunddieGebrauchsanleitungaufmerksamdurch. Nur so können Sie alle Funk tio nen si cher und zuverlässignutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Gebrauchsanleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Begriffserklärung

Folgende Si gnal begriffe finden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Symbolerklärung

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Heiße Oberfläche

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Kochen und Braten von Speisen bestimmt. Es eignet sich nicht für andere Zwecke, z. B. zum Beheizen eines Raumes.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Das Gerät ist nur zur Verwendung im privaten Bereich bestimmt.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den folgenden Kapiteln.

Risiken für Kinder und bestimmte Personengruppen

WARNUNG

Erstickungsgefahr für Kinder! Kinder können sich in der Verpackungs- folie verfangen oder Kleinteile verschlu- cken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.
■ Kinder daran hindern, Kleinteile aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Verbrennungsgefahr für Kinder!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

- Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

VORSICHT

Verletzungsgefahr!

Kinder und bestimmte Personengruppen unterliegen einem erhöhten Risiko, sich beim Umgang mit dem Gerät zu verletzen.

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich tigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen und keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Elektrische Sicherheit

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Beachten, dass das Gerät nicht für den Betrieb mit einem externen Zeitschalter oder einem separaten Fernwirksystem bestimmt ist.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
– sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist;
– Rauch entwickelt oder verbrannt riecht;
- ungewohnte Geräusche erzeugt. In einem solchen Fall Gerät ausschalten, vom Stromnetz trennen (Sicherungen ausschalten/herausdrehen) und unseren Service kontaktieren.

Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist (siehe Kapitel „Service“). Nicht autorisierte Personen dürfen den Netzanschluss nicht vor neh men. Sie können sich und andere Benutzer in Le bens ge fahr brin gen! Das gilt auch für das Tren nen vom Stromnetz und den Aus bau des Altgeräts.

■ Falls der Netzstecker nach dem Anschluss nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der

Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein.

■ Vor dem Zugang zu den Anschlussklemmen müssen alle Versorgungskreise abgeschaltet und gegen Wiedereinschalten gesichert sein (Sicherungen ausschalten/herausdrehen).

■ Netzanschlussleitung

– Netzanschlussleitung so verlegen, dass sie nicht zur Stolperfalle wird.

– Netzanschlussleitung nicht knicken oder klemmen und nicht über scharfe Kanten legen.

– Netzanschlussleitung nicht verlängern oder verändern.

– Netzanschlussleitung und Netzstecker von offenem Feuer und heißen Flächen fernhalten.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken können.
- Nie mals versuchen, defekte Geräte selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr bringen.NurautorisierteFachkräftedürfen dieseReparaturenausführen.
■ Niemals das Gehäuse öffnen.

Sicherheit im Umgang mit hitzeerzeugenden Geräten

VORSICHT

Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

■ Vorsicht ist geboten, um das Berühren von Heizelemente zu vermeiden.
■ Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
■ Heiße Teile nicht berühren. Die Hände bei allen Arbeiten am heißen Gerät mit Küchenhandschuhen oder Topflappen schützen. Nur trockene Handschuhe oder Topfl appen verwenden. Nasse Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.

Brandgefahr!

Unsachgemäßer Umgang beim Betrieb des Geräts kann zu einem Brand führen.

■ Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.
■ Wenn Sie Speisen mit Al ko hol zubereiten, lassen Sie den Herd nicht ohne Auf sicht! Die Spei sen kön nen sich selbstentzünden.
Das Gerät nicht mit Decken, Lappen oder Ähnlichem abdecken, da diese Gegenstände heiß werden können und ggf. Brandgefahr besteht.
- Im Brandfall sofort alle Drehregler/Schalter/Taster/Sensoren auf „Aus“ bzw. „0“ stellen und den Sicherungsautomaten ausschalten bzw. die Sicherungen herausdrehen. Verwenden Sie zum Löschen einen geeigneten Feuerlöscher

mit Kennzeichnung „F“ oder eine Löschdecke.

■ Das Gerät nach dem Er lö schen des Feuers durch unseren Service überprüfenlassen.

Lebensmittel schützen

VORSICHT

Gesundheitsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu gesundheitlichen Schäden führen.

■ Das Gerät regelmäßig reinigen und eventuell vorhandene Speisereste sofort entfernen.
■ Besonders bei Geflügel, Speisen mit frischem Ei und beim Aufwärmen von Gerichten auf ein vollständiges Durchgaren achten, damit Krankheitserreger vollständig abgetötet werden (z. B. Salmonellen).

Acrylamid steht im Verdacht, krebserzeugend zu sein. Acrylamid entsteht bei zu starker Erhitzung von Stärke, z. B. in Keksen, Toast, Brot, Kartoffeln (Pommes Frites, Chips).

■ Die Gardauer möglichst kurz halten.
■ Die Lebensmittel nur leicht anbräunen, starke Verfärbung vermeiden.
■ Pommes Frites eher größer schneiden und bei maximal 180 °C zubereiten.
■ Für das Braten von Bratkartoffeln aus rohen Kartoffelscheiben, Reibekuchen usw. in der Bratpfanne statt Öl besser Margarine (mind. 80 % Fett) oder Öl mit etwas Margarine verwenden.
■ Bei Backwaren hilft das Einstreichen mit Eiweiß oder Eigelb, um die Bildung von Acrylamid zu verringern.

Sicherer Umgang mit Glaskeramik-Kochfeldern/-mulden

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Ist die Oberfl äche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden (Sicherung ausschalten bzw. herausdrehen). Wasser, das durch Risse ins Innere des Glaskeramikfel ds läuft, kann unter Spannung stehen. Unseren Service kontaktieren.
■ Keine Gegenstände auf die Glaskeramik fallen lassen. Auch kleine Ge genstän de können große Schäden verursachen, wenn sie punktförmig auf die Glaskeramik treffen.
■ Zum Reinigen der Kochmulde keine Dampf- oder Hochdruckreiniger benutzen. Wasserdampf kann durch Ritzen zu unter Spannung stehenden Bauteilen der Kochmulde geraten und einen Kurzschluss verursachen.

VORSICHT

Verletzungsgefahr für Kinder! Kinder können sich beim Spielen über, auf und an dem Kochfeld verletzen.

■ Keine Gegenstände, die für Kinder interessant sein können, in Stauräumen über oder hinter der Kochmulde aufbewahren. Kinder können dazu verleitet werden, auf die Kochmulde zu klettern.

■ Topf- und Pfannengriffe nicht nach vorne über die Arbeitsplatte herausragen lassen, damit Kinder das Kochgeschirr nicht erreichen und herunterziehen können.

Verbrennungsgefahr!

Die Kochzonen heizen sich im Be trieb stark auf und sind auch nach dem Ausschalten noch heiß.

■ Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
■ Die Kochzonen sind auch nach dem Ausschalten noch heiß; dies wird durch dieRestwärmeanzeigesignalisiert.
■ VorsichtbeieinerStromunterbrechung: Eventuell vorhandene Restwärme wird dann nicht mehr angezeigt.
■ Die Kochzonen vor der Reinigung vollständig abkühlen lassen.

Ausnahme: Zucker- oder stärkehaltige Verunreinigungen, Kunststoff oder Aluminiumfolie sofort mit einem scharfen, handelsüblichen Schaber von der noch heißen Glaskeramik entfernen. Dabei die Hände mit Kochhandschuhen oder Topfl appen vor Verbrennungen schützen.

Brandgefahr!

Unbeaufsichtigtes Kochen auf Kochmulden mit Fett und Öl kann gefährlich sein und zu Bränden führen.

■ NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

• Niemals Gegenstände auf der Kochfläche lagern.
  ■ Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen.
  Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmulden abdeckungen kann zu Unfällen führen.
  ■ Das Kochfeld nach dem Kochen immer vollständig ausschalten.

Verletzungsgefahr!

Das Kochfeld hat scharfe Kanten. Bei unvorsichtiger Handhabung können Sie sich Schnittverletzungen zuziehen.

■ Beim Auspacken und Einbauen des Kochfelds Schutzhandschuhe tragen.

HINWEIS

Beschädigungsgefahr!

Ein unsachgemäßer Gebrauch kann zu Schäden am Gerät selbst oder an Kochutensilien führen.

■ Glaskeramikoberfl äche und Topfboden vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu entfernen.
■ Schweres Geschirr nicht über das Kochfeld schieben; die Glaskeramik kann zerkratzen.

■ Möglichst nur Kochgefäße aus Metall auf den Kochzonen verwenden. Glas ist ein schlechter Wärmeleiter. Deshalbkanneszu Temperaturspannungen und Bruch kommen, wenn Sie Kochgeschirr aus Glas auf den Kochzonen verwenden.
■ Zum Garen auf den Kochzonen keine Aluminiumfolie oder Kunststoffgefäße verwenden; sie können schmelzen.
Das Kochfeld erst nach vollständigem Abkühlen der Kochzonen als Arbeits- oder Abstellfl äche nutzen. Wärme- empfi ndliche Materialien wie Plastik- schüsseln können sonst beschädigt werden.
■ Zucker- oder stärkehaltige Speisereste sowie Reste von Kunststoffen oder Aluminiumfolien sofort entfernen. Sie können das Kochfeld sonst dauerhaft und irreparabel beschädigen.
Das Gerät regelmäßig mit einem Pfl egemittel, das ein spezielles Imprägnieröl für Kochmulden enthält, reinigen und pfl egen. Solche Pfl egemittel sind über den Fachhandel zu beziehen.
■ Keine scharfen abrasiven Reinigungsmittel, Scheuermittel, Scheuerpulver oder Stahlschwämme verwenden; sie kön nen die Oberfl äche zerkratzen und das Glas zerstören.

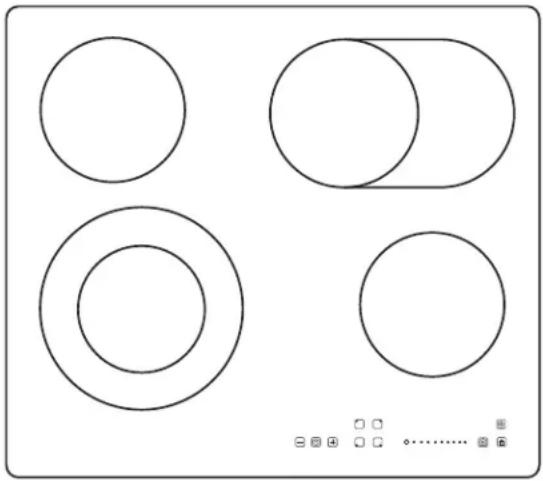

Lieferung

– Einbau-Glaskeramik-Kochfeld
- Gebrauchsanleitung
– Montagematerial; bestehend aus 4 Halteklammern und 4 Schrauben

Lieferung kontrollieren

1. Nehmen Sie das Gerät aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite DE-30).

WARNUNG!

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

Einbau

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu einem elektrischen Stromschlag führen.

Das Kochfeld darf nur durch autorisierte Fachkräfte, wie unseren Technik Service, angeschlossen werden. Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzerin Lebensgefahr bringen!.

HINWEIS

Gefahr von Sachschäden!

Wenn Sie das Glaskeramik-Kochfeld unsachgemäß benutzen, können verschiedene Schäden entstehen.

• Installieren Sie das Glaskeramik-Kochfeld niemals über einem Backofen ohne Ventilation! Wenn das Glaskeramik-Kochfeld keinen ausreichenden Luftumlauf hat, kann es überhitzen und beschädigt werden.
  ■ Verwenden Sie beim Entfernen der Schutzfolien und Klebebänder keine spitzen Gegenstände.

Wichtige Benutzer-Information

Das Glaskeramik-Kochfeld ist für den Einbau in eine Küchen-Arbeitsplatte oder Ähnliches vorgesehen. Wenn Ihre handwerklichen Fähigkeiten ausreichen, kön nen Sie den Einbau selbst durchführen. Der elektrische Anschluss muss aber von einer autorisierten Fachkraft durchgeführt werden.

DerrichtigeEinbauort

• Das Gerät entspricht der Wärmeschutzklasse „Y“ (EC 335-2-6), d.h. es darf nur auf einer Seitenebenhöheren Küchenmöbeln, Gerätenoder Wändeneingebautwerden.
  – Bauen Sie das Gerät nicht direkt neben Kühl- oder Gefrier schränken ein. Durch die WärmeabgabesteigtderenEnergieverbrauchunnötig.
• Unterhalb des ge sam ten Ausschnitts müssen Sie zur Küh lung min de stens 80 mm Frei raum lassen. In die sem Be reich dürfen sichkeinewärmeempfindlichenGegenstände(Unterschrank,Schubladeetc.)befinden. EventuellvorhandeneSeitenwändeoder SchubladenkästenmüssenSieentsprechendaussägenbeziehungsweiseausbauen. Um den Ausschnitt herum muss ausreichend Platz bleiben:

- links und rechts: min. 110 mm

– vorne und hinten: min. 50 mm

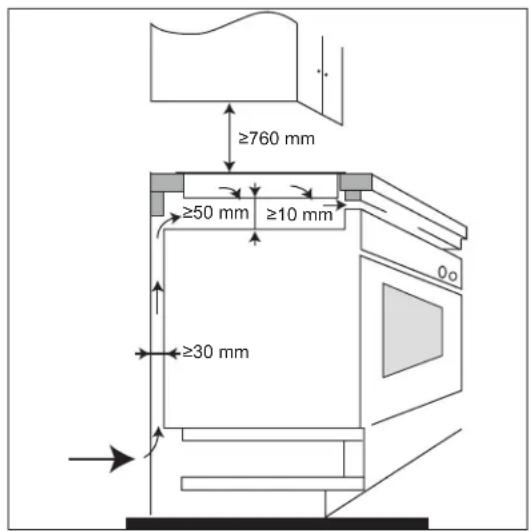

Arbeitsplatte vorbereiten

Folgende Bedingungen müssen erfüllt sein:

≥760 mm ≥50 mm ≥10 mm ≥30 mm 0.0

– Die Arbeitsplatte muss mindestens 30 mm dick und mindestens 590 mm tief sein, waa-gerecht liegen und an der Wand seite gegen

überlaufendeFlüssigkeitenabgedichtet sein.

– Das Kochfeld muss an allen Seiten von mindestens 50 mm Arbeitsplatte umrahmt werden.
– Ist das Kochfeld vom Rest des Befestigungsschranks durch eine horizontale Sicherungsplatte getrennt, muss der Raum zwischen Geräteboden und Sicherungsplatte mindestens 50 mm hoch sein.
– Ist das Kochfeld vom Rest des Befestigungsschranks durch eine vertikale Sicherungsplatte getrennt, muss der Raum zwischen Wand und Sicherungsplatte mindestens 20 mm breit sein.
- Im hinteren Teil der Sicherungsplatte muss eine quadratische Öffnung mit einem Seitenmaß von mindestens 80 mm herausgeschnitten werden.
- Soll das Kochfeld über einem Backofen mit Ventilation eingebaut werden, muss der Abstand zwischen dem Geräteboden und der Decke des Backofens mindestens 50 mm betragen.
- Furniere, Kunststoffbelägeundverwendete Kleber müssen bis 100 °C hitzebeständig sein (100 °C).

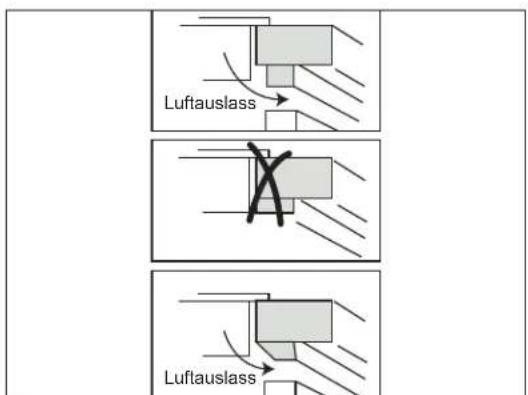

Luftauslass X Luftauslass

– Das Kochfeld muss so eingesetzt werden, dass der Luftauslass nicht behindert ist.

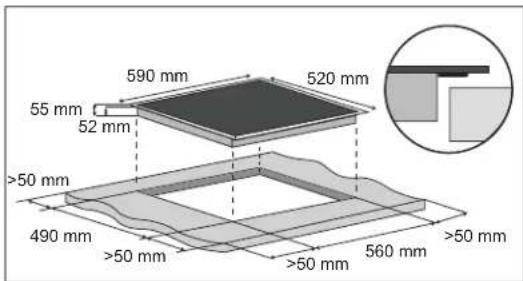

590 mm 520 mm 55 mm 52 mm >50 mm 490 mm >50 mm >50 mm 560 mm >50 mm

1. Wenn noch kein Ausschnitt vorhanden ist, sägen Sie einen Aus schnitt in die Arbeitsplatte: 560 x 490 mm (B x T).
2. Wenn bereits ein Kochfeld eingebaut war, darf dessen Ausschnitt maximal 574 x 490 mm betragen. Bringen Sie links und rechts Ausgleichsleisten von max. 7 mm an, um die Breite von 560 mm zu erreichen.

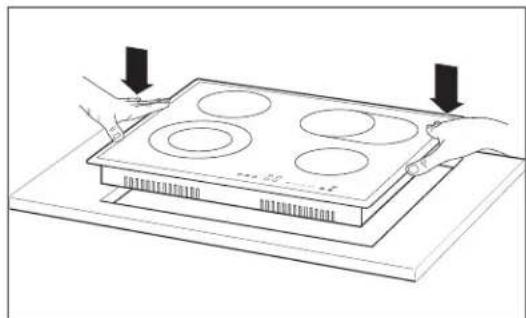

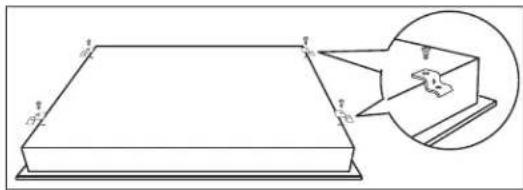

Kochfeld einsetzen

1. Nehmen Sie das Koch feld aus der Ver pa- ckung.
2. Entfernen Sie alle Schutzfolien und Klebebänder.
3. Kontrollieren Sie, ob das Kochfeld links und rechts den glei chen Abstand zum Ausschnitt hat.

1. Setzen Sie das Kochfeld mit der Bedienblende nach vorne in den Ausschnitt der Arbeitsplatte und drücken Sie es kräftig an.

1. Fixieren Sie das Kochfeld mit den beige- legten Halteklammern, um ein Rutschen zu verhindern.

Kochfeld Arbeitsplatte A Kochfeld Arbeitsplatte B

A (dickere Arbeitsplatte)
B (dünnere Arbeitsplatte).

Netzanschluss – Hinweise für die Elektrofachkraft

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu einem elektrischen Stromschlag führen.

• Das Kochfeld darf nur durch autorisierte Fachkräfte, wie unseren Technik Service, angeschlossen werden (siehe Seite DE-13). Das gilt auch für das Tren nen vom Stromnetz und den Aus bau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vor neh men. Sie können sich und andere Benutzer in Lebensgefahrbringen!
• Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

Anschlussbedingungen

• Das Kochfeld ist für Wechselspannung 220–240 V\~ / 380–415 V 3N\~ / 50 Hz ausgelegt.
• Es ist eine separate Stromversorgung (Absicherung) erforderlich.
• Das Kochfeld darf nur mit der vorinstallierten Netzanschlussleitung vom Typ H05GG-F mit einem Leiterquerschnitt von mindestens 4 x 2,5 mm ^2 angeschlossen werden.
• Beim Anschluss müssen die VDE-Bestimmungen sowie die „Technischen Anschlussbedingungen“ beachtet werden. Berührungsschutz muss gewährleistet sein.

Netzanschlussleitung anschließen

1. Schalten Sie vor dem Zugang zu den Anschlussklemmen alle Versorgungsstromkreise aus, und sichern Sie sie gegen Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschlussleitungen allpolig spannungsfrei sind.
3. Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen.

230 V 230 V L1 L2 N 220-240 V~ 380-415 V 3N~ 50 Hz Schwarz = L1 Braun = L2 Blau = N Grün/Gelb = PE ⊕

1. Schließen Sie die Netzanschlussleitung gemäß des Schaltbilds an die Herdanschlussdose an.
2. Verlegen Sie die Netzanschlussleitung so, dass sie das Gehäuse des Kochfeldes nicht berührt, da es während des Betriebs sehr heiß werden kann.

Bedienelemente

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 Normal-Kochzone hinten links
2 Bräterzone, hinten rechts
3 Kochzone vorne rechts
4 Bedienfeld
5 Zweikreis-Kochzone, vorne links
6 Auswahl Normal-Kochzone hinten links
7 Auswahl Bräterzone, hinten rechts
8 Ein-/Aus-Sensor
9 Sensor für Sicherungsverriegelung

10 Aktivierungssensor für Zweikreis-Kochzone
11 Regelsensor für Heizleistung
12 Auswahl Normal-Kochzone vorne rechts
13 Auswahl Zweikreis-Kochzone, vorne links
14 Garzeit erhöhen
15 Timer-Sensor
16 Garzeit verringern

Bedienung

Grundreinigung

Bevor Sie das Kochfeld das erste Mal in Betrieb nehmen, soll ten Sie es gründlich reinigen. Ein Tuch mit heißem Wasser und einem Spritzer eines speziellen Reinigers, der im Fachhandel erhältlich ist, reicht aus.

Vor dem ersten Aufheizen sollten Sie das Kochfeld mit einem ebenfalls im Fachhandel erhältlichen Pflegemittel behandeln.

! HINWEIS

Gefahr von Sachschäden!

Wenn Sie das Glaskeramik-Kochfeld unsachgemäß benutzen, können Schäden entstehen.

Benutzen Sie zum Reinigen des Kochfelds keine Dampf- oder Hochdruckreiniger. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen des Glaskeramik-Kochfelds geraten und einen Kurzschluss verursachen.
- Lassen Sie das Glaskeramik-Kochfeld vollständig abkühlen, bevor Sie es reinigen.
■ Benutzen Sie keine scharfen Reinigungsmittel, Scheuer mittel, Scheu-erpulveroderStahlschwämme,weil die Oberfl äche so beschädigt werden kann.

Glaskeramik-Kochfeld richtig behandeln

! WARNING

Stromschlaggefahr!

Sprünge oder Risse in der Glaskeramik können zu einem elektrischen Stromschlag führen. Denn Wasser, das durch Risse ins Innere des Glas keramikfel ds läuft, kann unter Spannung stehen!

- Bei Rissen im Glaskeramikfeld auf keinen Fall weiter ko chen! Wenn Ihr Glaskeramikfeld Risse aufweist, trennen Sie es vom Stromnetz (Sicherung), und ru fen Sie unseren Service an (siehe „Service“ auf Seite DE-30).

Ihr Kochfeld hat eine Oberfläche aus Glaskeramik, mit deutlich erkennbaren Kochzonen. Damit die Glaskeramik nicht zu Schaden kommt und lange hält, braucht sie etwas Vorsicht, Pflege und das geeignete Geschirr.

! HINWEIS

Gefahr von Sachschäden!

Wenn Sie das Glaskeramik-Kochfeld unsachgemäß benutzen, können Schäden entstehen.

■ Schieben Sie schweres Kochgeschirr nicht über das Kochfeld. Die Glaskeramik kann zerkratzen.
■ Wischen Sie das Kochfeld und den Topfboden vor dem Benutzen ab, um evtl. kratzende Verschmutzungen zu beseitigen.
- Nutzen Sie das Kochfeld nicht als Arbeits- oder Abstellfl ä che.

Das richtige Kochgeschirr

Verwenden Sie am besten Elektrogeschirr

- mit ausreichender Bodenstärke, z. B. emailierte Stahltöpfe mit 2-3 mm und Edelstahl-töpfe mit 4-6 mm.

d2 d1

• mit einer Größe, die der Kochzonen-Größe entspricht. Als Topf- bzw. Pfannengröße wird immer der Durch messer d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner.
• wie energie- und zeitsparende Dampfdrucktöpfe. Die relativ hohen Anschaffungskosten sind schnell wieder eingespart.

Nicht verwenden sollten Sie:

– Eingedrückte oder ausgebeulte Töpfe

– Töpfe mit rauem Boden

– Töpfe mit gerundetem Boden

Beschichtetes Kochgeschirr darf innen nicht zerkratzt sein und auch nicht überhitzt werden.

Benutzen Sie nur Töpfe mit glattem und ebenem Boden.

Achten Sie darauf, dass die Böden der Töpfe, die Sie benutzen, stets sauber und trocken sind. Auf diese Weise vermeiden Sie Beschädigungen des Kochfelds.

Ein Topf muss nicht genauso groß sein wie das Kochfeld, auf dem er steht; beachten Sie dennoch die Mindestgrößen, die in der folgenden Tabelle gegeben sind, da sonst die Kochzone nicht aktiviert wird:

Kochzone min / max. Durchmesser Topf

1 140 – 180 mm

2 140 – 220/270 mm

3 140 – 180 mm

4 140 – 240 mm

Kochzonen und Sensoren

Das Kochfeld besitzt vier Kochzonen.

Das Kochfeld wird über Sensoren gesteuert.

Hinweis: Bei jedem Berühren eines Sensors ertönt ein akustisches Signal.

Richtige Bedienung der Sensoren

Die Sensoren sind sehr empfindlich und reagieren bereits auf die Annäherung Ihres Fingers. Daher hier einige Tipps zur richtigen Bedienung der Sensoren.

• Berühren Sie immer nur einen Sensor.
• Üben Sie beim Berühren eines Sensors keinen Druck aus.

- Berühren Sie die Sensoren stets mit der gesamten Fingerkuppe, nicht mit der Fingerspitze.

- Achten Sie darauf, dass keiner der Sensoren verdeckt ist (z. B. durch einen Topflappen).

Kochzone einschalten und einstellen

WARNUNG

Verbrennungsgefahr!

Während des Gebrauchs werden das Glaskeramik-Kochfeld und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld haben, es sei denn, sie werden ständig beaufsichtigt.
■ Legen Sie kein Geschirr oder Besteck auf dem Glaskeramik-Kochfeld ab. Es kann sich aufheizen und Verbrennungen verursachen.
■ Die Kochzonen sind auch nach dem Ausschalten noch sehr heiß, was die Restwärmeanzeigen, „H“ signalisieren.
- Beachten Sie unbedingt, dass die Restwärmeanzeigen bei einer Stromunterbrechungerlöschenundeventuell vorhandene Rest wärme nicht länger anzeigen.

1. Berühren Sie den Sensor 8, um das Kochfeld einzuschalten.

Folgende Dioden leuchten auf:

Wenn Sie innerhalb von 60 Sekunden nach dem Einschalten keinen Sensor berühren, schaltet sich das Kochfeld automatisch ab.

1. Berühren Sie den Sensor der gewünschten Kochzone.

Die Leuchtdiode des Sensors der gewünschten Kochzone blinkt.

1. Streichen Sie mit dem Finger über den Regelsensor 11.

11

Die Einstellung beginnt mit Leistungsstufe „D“. Neben dem Sensor der gewünschten Kochzone leuchten Leuchtdioden auf, die die eingestellte Leistungsstufe anzeigen.

1. Wenn die gewünschte Leistungsstufe ausgewählt ist, berühren Sie erneut den Sensor der Kochzone.

Die Leuchtdiode des Sensors blinkt nicht mehr; die gewünschte Leistungsstufe ist eingestellt.

Heizleistung einer Kochzone verringern oder erhöhen

1. Berühren Sie den Sensor der gewünschten Kochzone.

Die Leuchtdiode des Sensors der gewünschten Kochzone blinkt.

1. Streichen Sie mit dem Finger über den Regelsensor 11, bis die gewünschte Leistungsstufe erreicht ist.

2. Wenn die gewünschte Leistungsstufe ausgewählt ist, berühren Sie erneut den Sensor der Kochzone.

Die Leuchtdiode des Sensors blinkt nicht mehr; die gewünschte Leistungsstufe ist eingestellt.

Einzelne Kochzone ausschalten

1. Berühren Sie den Sensor der Kochzone, die Sie ausschalten möchten.

Die Leuchtdiode des Sensors der gewünschten Kochzone blinkt.

1. Streichen Sie mit dem Finger über den Regelsensor 11, bis die Leistungsstufe „☐“ erreicht ist.

2. Berühren Sie erneut den Sensor der Kochzone.

Die Leuchtdiode des Sensors blinkt nicht mehr; die Kochzone ist ausgeschaltet.

Kochfeld ausschalten

WARNUNG

Verbrennungsgefahr!

Während des Gebrauchs werden das Glaskeramik-Kochfeld und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld haben, wenn sie unbeaufsichtigt sind.
- Die Kochzonen sind auch nach dem Ausschalten noch sehr heiß, was die blinkendenRestwärmeanzeigen,,H“ signalisieren.
- Beachten Sie unbedingt, dass die Restwärmeanzeigen bei einer Strom unterbrechungerlöschenundeventuell vorhandene Rest wärme nicht länger anzeigen.
- Berühren Sie den Sensor 8, um das gesamte Kochfeld auszuschalten. Ein akustisches Signal ertönt; sämtliche Leuchtanzeigen bis auf die Restwärmeanzeigen „H“ erlöschen.

Automatische

Schutzeinrichtungen

Das Kochfeld verfügt über eine Reihe von automatischen Schutzeinrichtungen, die verhindern sollen, dass es beim Betrieb beschädigt wird. Wenn es ordnungsgemäß installiert ist und benutzt wird, kommen diese Schutzeinrichtungen selten zum Einsatz.

Automatische

Leistungsreduzierung

Die Temperatur der elektronischen Elemente im Innern des Kochfelds wird ständig durch eine Sonde gemessen. Steigt die Wärme zu stark an, wird die Leistungsstufe der Kochzone, deren elektronische Elemente zu überhitzen drohen, automatisch verringert, oder die den zu stark erhitzten Elementen am nächsten gelegene Kochzone wird automatisch abgeschaltet. Im Extremfall wird das Kochfeld automatisch vollständig abgeschaltet.

Sind die elektronischen Elemente wieder ausreichend abgekühlt, wird die Leistungsstufe wieder auf die ursprüngliche Einstellung zurückgesetzt.

Betriebsdauerbegrenzung

Zu Ihrer Sicherheit ist jede Kochzone mit einer Betriebsdauerbegrenzung versehen. Falls die Leistungsstufe längere Zeit nicht geändert worden ist (siehe folgende Tabelle), wird die Kochzone automatisch abgeschaltet und die Restwärmeanzeige aktiviert.

Die maximale Betriebsdauer wird gemäß der zuletzt angewählten Leistungsstufe eingestellt.

Leistungsstufe Maximale Betriebs-dauer in Stunden
1	8
2	8
3	8
4	4
5	4
6	4
7	2
8	2
9	2

Automatische

Sicherheitsabschaltung

Wenn innerhalb des Kochfeldgehäuses zu hohe Temperaturen registriert werden, schaltet sich das Kochfeld aus Sicherheitsgründen automatisch ab.

Restwärme-Anzeige

WARNUNG

Verbrennungsgefahr!

Während des Gebrauchs wird das Glaskeramik-Kochfeld und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld haben, wenn sie unbeaufsichtigt sind.
■ Die Kochzonen sind auch nach dem Ausschalten noch sehr heiß, was die blinkendenRestwärmeanzeigen,,H“ signalisieren.
- Beachten Sie unbedingt, dass die Restwärmeanzeigen bei einer Strom unterbrechungerlöschenundeventuell vorhandene Rest wärme nicht länger anzeigen.

Bei Kochvorgängen überträgt sich die Wärme des Topfes auf die Glaskeramik-Oberfläche der Kochzone, und die Kochzone wird heiß. Wird die Kochzone ausgeschaltet, beginnt abwechs Anzeige „-“ die Anzeige „H“ zu b

Wird das Kochfeld ausgeschaltet, blinkt die Restwärmeanzeige „H“ weiterhin.

Sinkt die Temperatur an der Glaskeramik-Oberfläche unter einen bestimmten Wert (ca. 65 °C), erlischt die Anzeige „H“.

Verriegelungsfunktion (Kindersicherung)

Die Verriegelungsfunktion dient dazu, folgende Situationen zu verhindern:

– unbefugte oder unbeabsichtigte Änderungen in den Einstellungen der aktiven Kochzonen;
– unbefugtes oder unabsichtliches Einschalten des Kochfelds.

Auf diese Weise kann die Verriegelungsfunktion auch wie eine Art Kindersicherung eingesetzt werden.

Verriegelungsfunktion aktivieren

La - + + 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 917

• Berühren Sie den Sensor 9. Die Anzeige 17 zeigt Lo.

Verriegelungsfunktion deaktivieren

• Berühren Sie erneut den Sensor 9 einige Sekundenlang.
  Die Anzeige L _o erlischt.

Zum Aktivieren der Verriegelungsfunktion muss das Kochfeld nicht eingeschaltet sein.

Sie können die Verriegelungsfunktion auch bei eingeschaltetem Kochfeld aktivieren und bei ausgeschaltetem Kochfeld deaktivieren.

Wenn Sie die Verriegelungsfunktion bei ausgeschaltetem Kochfeld aktiviert haben, sind sämtliche Sensoren ohne Funktion. Sie können also in diesem Fall das Kochfeld auch

nicht einschalten, bevor Sie die Verriegelungsfunktion deaktiviert haben.

Nach einem Stromausfall ist der Verriegelungssensor nicht mehr aktiv, da das Kochfeld dann automatisch in die Grundeinstellung zurückkehrt.

Zweikreis-Kochzone und Bräterzone benutzen

Zwei der Kochzonen Ihres Kochfelds, die Kochzone hinten rechts und die Kochzone vorne links, können erweitert werden, wenn Sie einen großen Topf oder einen Bräter benutzen wollen.

Hinweis: Die Zweikreis-Funktion und die Bräter-Funktion lassen sich erst dann aktivieren, wenn Sie zuvor eine Leistungsstufe eingestellt hatten.

Zweikreis-Funktion aktivieren

1. Schalten Sie die Kochzone vorne links ein, und stellen Sie die gewünschte Leistungsstufe ein, wie im Abschnitt „Kochzone einschalten und einstellen“ beschrieben.
2. Berühren Sie den Auswahl-Sensor 13 für die Kochzone vorne links.

8 13

1. Die Leistungsstufenanzeige der Kochzone beginnt zu blinken.

1. Berühren Sie den Sensor 10 zum Aktivieren der Zweikreis-Funktion.

Anstelle der Leistungsanzeige der Kochzone erscheint die Anzeige – und beginnt zu blinken. Nach einigen Sekunden beginnt die Anzeige – im Wechsel mit der Leistungsstufenanzeige zu blinken.

Zweikreis-Funktion deaktivieren

1. Berühren Sie erneut den Auswahl-Sensor 13 für die Kochzone vorne links.

8 13

Die Anzeige = beginnt zu blinken.

1. Berühren Sie erneut den Sensor 10. Anstelle der Anzeige = erscheint wieder die Leistungsstufenanzeige der Kochzone und beginnt zu blinken.
2. Berühren Sie ein weiteres Mal den Auswahl-Sensor 13 für die Kochzone vorne links.

Die Leistungsstufenanzeige blinkt nicht mehr; die Zweikreis-Funktion ist deaktiviert.

Bräter-Funktion aktivieren

1. Schalten Sie die Bräterzone 2 hinten rechts ein, und stellen Sie die gewünschte Leistungsstufe ein, wie im Abschnitt „Kochzone einschalten und einstellen“ beschrieben.
2. Berühren Sie den Auswahl-Sensor 7 für die Bräterzone hinten rechts.

7 8

Die Leistungsstufenanzeige der Bräter zone beginnt zu blinken.

1. Berühren Sie den Sensor 10 zum Aktivieren der Bräter-Funktion.

Anstelle der Leistungsanzeige der Bräterzone erscheint die Anzeige - und beginnt zu blinken.

Nach einigen Sekunden beginnt die Anzeige - im Wechsel mit der Leistungsstufenanzeige zu blinken.

Bräter-Funktion deaktivieren

1. Berühren Sie erneut den Auswahl-Sensor 7 für die Bräterzone hinten rechts.

7 8

Die Anzeige = beginnt zu blinken.

1. Berühren Sie erneut den Sensor 10. Anstelle der Anzeige = erscheint wieder die Leistungsstufenanzeige der Kochzone und beginnt zu blinken.
2. Berühren Sie ein weiteres Mal den Auswahl-Sensor 7 für die Bräterzone hinten rechts. Die Leistungsstufenanzeige blinkt nicht mehr; die Bräter-Funktion ist deaktiviert.

Timer/Garzeitbegrenzung benutzen

WARNUNG

Brandgefahr!

Wenn Sie die Garzeitbegrenzung benutzen und die Speisen unbeaufsichtigt lassen, können sie anbrennen und Feuer fangen.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld und kochende Speisen haben, wenn sie unbeaufsichtigt sind.
■ Das Aufheben der Garzeitbegrenzung beendet nicht den Garvorgang selbst. Schalten Sie daher stets das Kochfeld bzw. die Kochzone selbst aus, wenn Sie einen Garvorgang abbrechen möchten.
■ Stellen Sie sicher, dass Ihre Speisen nicht anbrennen.
■ Wenn Sie Speisen in Öl, in Fett oder mit Al ko hol zubereiten, lassen Sie das Glaskeramik-Kochfeld nicht unbeaufsichtigt. Die Spei sen kön nen sich selbstentzünden.
- Decken Sie das Kochgeschirr sofort mit einem Deckel ab, wenn es darin brennt!
■ Löschen Sie brennendes Öl oder Fett nie mit Was ser!

Mit der Funktion Timer/Garzeitbegrenzung können Sie

– die Garzeiten Ihrer Speisen gezielt steuern. Sie können jeder Kochzone eine eigene Garzeit zuweisen.
– das Gerät als Küchenwecker benutzen.

Hinweis: Die höchstmögliche einstellbare Garzeit ist 99 Minuten.

Garzeit von Kochzonen begrenzen

Garzeitbegrenzung bei einer Kochzone einstellen

Ein Beispiel: Sie möchten Nudeln 8 Minuten lang auf der Kochzone 3 vorne rechts auf Leistungsstufe 4 kochen.

1. Stellen Sie einen gefülten Topf auf die Kochzone 3 vorne rechts, und stellen Sie die Heizleistung von Kochzone 3 ein, wie im Abschnitt „Kochzone einschalten und einstellen“ beschrieben.
2. Berühren Sie den Sensor 12 von Kochzone 3 vorne rechts.

12 8

Die Leuchtdiode des Sensors beginnt zu blinken. Unter der Leuchtdiode erscheint ein kleiner Punkt.

1. Berühren Sie den Timer-Sensor 15.

80 - ② + 8 ② 9

Die Anzeige des Timer-Sensors 15 wechselt von __ auf 10, und die „10“ beginnt zu blinken. Der kleine Punkt rechts unten unter der Leistungsanzeige 4 blinkt ebenfalls.

1. Benutzen Sie den „Minus“-Sensor 16, um die Garzeit auf 8 Minuten herabzusetzen.
2. Berühren Sie erneut den Timer-Sensor 15. Die Garzeit-Anzeige und die Timer-Anzeige blinkt nun nicht mehr; dafür blinkt der Punkt rechts neben der Heizleistungsanzeige der Kochzone.

80 - 16 15 14 + 8 8 - 1 9

Die Timer-Anzeige zählt nun die Minuten bis zum Abschalten der Kochzone herunter. Wenn die eingestellte Garzeit abgelaufen ist, ertönt ein Signalton, und die Kochzone schaltet sich automatisch aus.

Garzeitbegrenzung bei mehreren Kochzonen einstellen

Sie können für alle 4 Kochzonen unabhängig eine Garzeitbegrenzung einstellen. Die einzelnen Garzeiten können unterschiedlich lang sein.

Ein Beispiel: Sie möchten auf Kochzone 3 vorne rechts eine Speise 5 Minuten lang auf Leistungsstufe 8 kochen und auf Kochzone 1 hinten links eine weitere Speise 13 Minuten lang auf Leistungsstufe 5.

1. Stellen Sie die Garzeit für die erste Kochzone ein, wie im Abschnitt „Garzeitbegrenzung bei einer Kochzone einstellen“ beschrieben.

Hinweis: Es ist gleichgültig, für welche Kochzone Sie diese Einstellung zuerst vornehmen.

1. Stellen Sie die Garzeit für die andere Kochzone auf dieselbe Weise ein.

05 - ○ + 6 □ □ 8 8 □ □ 8

Es blinkt nun der Punkt rechts neben der Leistungsanzeige von Kochzone 3 vorne rechts, und die für diese Kochzone eingestellte Garzeit (5 Minuten) wird heruntergezählt. Der Punkt rechts neben Kochzone 1 hinten links blinkt nicht.

08 - ⏱ + 5.0 □ 8 8.0 □H-

Wenn die Garzeit von Kochzone 3 vorne rechts abgelaufen und die Kochzone abgeschaltet ist, ertönt ein Signalton; der Punkt rechts neben der Leistungsanzeige von Kochzone 1 hinten links beginnt zu blinken, und die Rest-Garzeit von Kochzone 1 – hier: 8 Minuten – wird heruntergezählt. Auf Kochzone 3 vorne rechts blinkt nun die Restwärmeanzeige H.

Garzeitbegrenzung ändern

Um die Garzeitbegrenzung einer Kochzone zu ändern,

- gehen Sie vor, wie im Abschnitt „Garzeitbegrenzung bei einer Kochzone einstellen“ beschrieben: Stellen Sie die Garzeit neu ein.

Garzeitbegrenzung aufheben

! WARNUNG

Brandgefahr!

Wenn Sie die Garzeitbegrenzung benutzen und die Speisen unbeaufsichtigt lassen, können sie anbrennen und Feuer fangen.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld und kochende Speisen haben, wenn sie unbeaufsichtigt sind.
■ Das Aufheben der Garzeitbegrenzung beendet nicht den Garvorgang

selbst. Schalten Sie daher stets das Kochfeld bzw. die Kochzone selbst aus, wenn Sie einen Garvorgang abbrechen möchten.

Um die Garzeitbegrenzung einer Kochzone aufzuheben, gehen Sie vor, wie im Abschnitt „Garzeitbegrenzung bei einer Kochzone einstellen“ beschrieben: Stellen Sie die Garzeit auf 00.

Gerät als Küchenwecker (Timer) benutzen

Sie können die Timer-Funktion des Geräts auch wie einen Küchenwecker benutzen. In diesem Fall stellen Sie die Zeit ein, ohne eine Kochzone auszuwählen.

1. Schalten Sie das Gerät ein.

1. Berühren Sie den Timer-Sensor 15.

30 - ⏱ + - □ □ -

Die Anzeige des Timer-Sensors 15 wechselt von __ auf 10, und die „10“ beginnt zu blinken.

30 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1. Benutzen Sie den „Plus“- Sensor 14 oder den „Minus“-Sensor 16, um die gewünschte Zeit einzustellen. Hinweis: Die höchstmögliche einstellbare Zeit ist 99 Mlnuten.

2. Berühren Sie erneut den Timer-Sensor 15. Die Timer-Anzeige blinkt nun nicht mehr. Nach Ablauf der eingestellten Zeit ertönt ein Signalton, und das Gerät schaltet sich ab.

Kochtabelle

In diesem Kapitel erfahren Sie, welche Leistungsstufen und Garzeiten bei verschiedenen Gerichten empfehlenswert sind. Insbesondere die Garzeiten sind von Art, Gewicht und Qualität der Speisen abhängig. Deshalb sind Abweichungen möglich.

Kochstufe	Vorgang
1 – 2	• kleine Mengen von Kochgut vorsichtig erwärmen• Schokolade oder Butter schmelzen• Kochgut, das leicht anbrennt• leichtes Köcheln• langsames Erwärmen
3 – 4	• Aufwärmen von Kochgut• Kochgut zum Kochen bringen• Reis kochen
5 – 6 • Pfannkuchen backen
7 – 8	• Sautieren von Kochgut• Nudeln kochen
9	• Anbraten von Kochgut• Scharfes Anbraten• Suppe zum Kochen bringen

Reinigung und Pflege

WARNUNG

Verbrennungsgefahr!

Wenn Sie das heiße Glaskeramik-Kochfeld während des Betriebs berühren, können Sie sich verbrennen.

■ Berühren Sie das Kochfeld nicht!
■ Stellen Sie sicher, dass Ihre Hände z.B. mit Handschuhen geschützt sind.

HINWEIS

Gefahr von Sachschäden!

Wenn Sie das Glaskeramik-Kochfeld unsachgemäß benutzen, können Schäden entstehen.

Benutzen Sie zum Reinigen des Kochfelds keine Dampf- oder Hochdruckreiniger. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen des Glaskeramik-Kochfelds geraten und einen Kurzschluss verursachen.
■ Lassen Sie das Glaskeramik-Kochfeld vollständig abkühlen, bevor Sie es reinigen.
■ Benutzen Sie keine scharfen Reinigungsmittel, Scheuer mittel, Scheu-erpulveroderStahlschwämme, weil die Oberfl äche so beschädigt werden kann.

Regelmäßige Reinigung und Pflege

Reinigen und pflegen Sie das Kochfeld regelmäßig mit einem speziellen Pflegemittel, das ein spezielles Imprägnieröl für Glaskeramik-Kochfelder enthält. Solche Pflegemittel erhalten Sie im Fachhandel.

Leichte, nicht fest eingebrannte Verschmutzungen

1. Schalten Sie das Kochfeld aus, und lassen Sie es vollständig abkühlen.
2. Wischen Sie Verschmutzungen mit einem feuchten Lappen ohne Reinigungsmittel ab.
3. Entfernen Sie helle Flecken mit Perlfarbton (Aluminiumrückstände, z. B. von Alufolien) mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel.
4. Entfernen Sie Kalkrückstände mit Essig oder einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel.

Starke, fest eingebrannte Verschmutzungen

1. Schalten Sie das Kochfeld aus, und lassen Sie es vollständig abkühlen.
2. Lösen Sie feste, einge-brannte Verschmutzungen nur mit einem Klin gen schaber (nicht im Lieferumfang enthalten). Wischen Sie danach die Fläche mit einem feuchten Lappen ab.
3. Entfernen Sie hartnäckige Verschmutzungen mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel. Wischen Sie die Fläche danach mit einem feuchten Lappen ab.

Zuckerhaltige Speisereste, Kunststoffe oder Alufolien

1. Schalten Sie die betroffene Kochzone nicht aus!
2. Entfernen Sie die Rückstände in heißem Zustand mit einem Klingenschaber von der heißen Kochzonenoberfläche.
3. Nachdem Rückstande entfernt worden sind, Kochfeld ausschalten und abkühlen lassen.
4. Hartnäckige Verschmutzungsreste mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen. Danach die Fläche mit einem feuchten Lappen abwischen.

Problembehandlung

WARNUNG

Stromschlaggefahr!

Bei unsachgemäßer Reparatur eines defekten Geräts besteht Stromschlaggefahr. Sie kön nen sich und spä te re Be nut zer dadurch in Lebensgefahr brin gen.

- Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Nurautorisierte Elektrofachkräftedürfen Reparaturenausführen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob sich die Störung be- seitigenlässt.

Problem Mögliche Ursachen	Problembehebung
Gerät funktioniert nicht.	Stromzufuhr ist unterbrochen.	Sicherung für das Einbau-KochfeldamSicherungskasteninder Wohnung überprüfen; wieder einschalten, ggf. Sicherung wechseln.
	Elektronik überhitzt (z. B. durch mangelhafte Isolierung).	Abkühlen lassen; Isolierung verbessern.
Gerät reagiert nicht auf Eingaben.	Gerät ist nicht eingeschaltet.	Gerät einschalten.
	Sensor wurde zu kurz berührt (weniger als 1 Sekunde).	Sensor ein wenig länger berühren.
	Mehrere Sensoren wurden gleichzeitig berührt.	Immer nur einen Sensor berühren.
	Verriegelung ist eingeschaltet.	Verriegelung ausschalten.
Gerät reagiert nicht auf Eingaben, sondern gibt ein langes akustisches Signal aus.	Sensor(en) sind verdeckt oder verschmutzt.	Sensor(en) freilegen oder reinigen.
Gerät schaltet sich aus.	Nach Einschaltung wurde länger als 60 Sekunden kein Sensor berührt.	Gerät wieder einschalten und innerhalb von 60 Sekunden einen Sensor berühren, z. B., um eine Leistungsstufe einzugeben.
Kochzone schaltet sich ab, und es erscheint die Anzeige „H“.	Voreingestellte Zeit ist abgelaufen.	Ggf. Kochzone erneut einschalten.
Gerät schaltet sich unplanmäßig ab.	Im Inneren des Geräts herrschen Temperaturen außerhalb des zulässigen Bereichs.	Leistungsstufen werden automatisch verringert. Nach Temperatrückgang wird die Leistungsstufe automatisch wieder auf den ursprünglich eingestellten Wert erhöht.
Restwärmeanzeige leuchtet nicht, obwohl Kochzone noch heiß ist.	Stromzufuhr ist unterbrochen.	Stromzufuhr wiederherstellen.
Sprünge und Risse im Kochfeld.	⚠️WARNUNGKurzschluss- und Stromschlaggefahr!■ Gerät sofort vom Netz trennen (Si che rungen ausschaten bzw. herausdrehen)! Unseren Service kontaktieren (siehe nächste Seite).
Fehler immer noch nicht behoben?	Wenn diese Tipps nicht geholfen haben, rufen Sie unseren Service an (siehe nächste Seite).

Service

Bitte beachten!

Sie sind für den einwandfreien Zustand des Geräts und die fach ge rech te Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kosten ver bun den.

Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
hanseaticGlaskeramik-KochfeldMC-HF662B 451104

Beratung, Reklamation und Bestellung

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Die Kontaktdaten Ihrer Produktberatung finden Sie online auf den Serviceseiten Ihres Versandhauses. Hier sind die verschiedenen Bereiche der Produktberatung aufgelistet.

Halten Sie bitte Ihre Geräte-Rechnung parat.

Weitere Informationen finden Sie unter www.hanseatic.de

Reparaturen und Ersatzteile

Durch die Reparatur defekter Geräte können Sie Abfall vermeiden. Wenden Sie sich an unseren Kundendienst.

Kunden in Deutschland

Auftragserteilung unter

https://reparaturauftrag.operatec.eu

per Mail: [e-mail]

Telefon [phone]

Kunden in Österreich

Wenden Sie sich bitte an das Kunden center oder die Produktberatung Ihres Versandhauses.

Abfallvermeidung, Rücknahme und Entsorgung

Abfallvermeidung

Maßnahmen der Abfallvermeidung haben nach den Vorschriften der Richtlinie 2008/98/EG grundsätzlich Vorrang vor Maßnahmen der Abfallbewirtschaftung.

Als Maßnahmen der Abfallvermeidung kommen bei Elektro- und Elektronikgeräten insbesondere die Verlängerung ihrer Lebensdauer durch Reparatur defekter Geräte und die Veräußerung funktionstüchtiger gebrauchter Geräte anstelle ihrer Zuführung zur Entsorgung in Betracht.

Helfen Sie uns, Abfall zu vermeiden, und wenden Sie sich an unseren Service.

Weitere Informationen enthält das Abfallvermeidungsprogramm des Bundes unter Beteiligung der Länder.

Kostenlose Altgeräte-Rücknahme

Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein Neugerät der gleichen Geräteart mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt. Im Fernabsatzhandel beschränkt sich die Möglichkeit einer unentgeltlichen Abholung bei Erwerb eines Neugeräts auf Wärmeüberträger (z. B. Kühlschränke, Luftentfeuchter), Bildschirme und Bildschirmgeräte mit einer Bildschirm-Oberfläche > 100 cm² und auf Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt.

Abgesehen davon können Verbraucher bis zu drei Altgeräte einer Geräteart bei einer Sammelstelle eines Vertreibers unentgeltlich abgeben, ohne dass dies an den Erwerb eines Neugeräts geknüpft ist. Allerdings darf keine der äußeren Abmessungen des Altgerätes 25 cm überschreiten.

Entsorgung

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel-

oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Daten löschen nicht vergessen!

Jeder Verbraucher ist, falls erforderlich, für das Löschen von personenbezogenen Daten aus Elektro- bzw. Elektronikgeräten selbst verantwortlich.

Batterien und Akkus, Lampen und Leuchtmittel

Falls erforderlich, müssen Alt-Batterien und Alt-Akkus, die nicht vom Elektroaltgerät umschlossen sind, sowie Lampen/Leuchtmittel, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe aus den Geräten entfernt und getrennt entsorgt werden.

Das nebenstehende Symbol bedeutet, dass Batterien und Akkus nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Verbraucher sind gesetzlich verpflichtet, alle Batterien und Akkus, egal, ob sie Schadstoffe*) enthalten oder nicht, bei einer Sammelstelle ihrer Gemeinde/ihres Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung sowie einer

Wiedergewinnung von wertvollen Rohstoffen wie Kobalt, Nickel oder Kupfer zugeführt werden können.

Die Rückgabe von Batterien und Akkus ist unentgeltlich.

Einige der möglichen Inhaltsstoffe wie Quecksilber, Cadmium und Blei sind giftig und gefährden bei einer unsachgemäßen Entsorgung die Umwelt. Schwermetalle z. B. können gesundheitsschädigende Wirkungen auf Menschen, Tiere und Pflanzen haben und sich in der Umwelt sowie in der Nahrungskette anreichern, um dann auf indirektem Weg über die Nahrung in den Körper zu gelangen.

Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher muss auf die ordnungsgemäße Entsorgung von lithiumhaltigen Altbatterien und -akkus besonderes Augenmerk gelegt werden. Bei falscher Entsorgung kann es außerdem zu inneren und äußeren Kurzschlüssen durch thermische Einwirkungen (Hitze) oder mechanische Beschädigungen kommen. Ein Kurzschluss kann zu einem Brand oder einer Explosion führen und schwerwiegende Folgen für Mensch und Umwelt haben. Kleben Sie daher bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Batterien und Akkus, die nicht fest im Gerät verbaut sind, müssen vor der Entsorgung entfernt und separat entsorgt werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Verwenden Sie wenn möglich Akkus anstelle von Einwegbatterien.

*)gekennzeichnetmit:

Cd = Cadmium,

Hg = Quecksilber und Pb = BI

Verpackung

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertbaren Materialienhergestellt:

– Außenverpackung aus Pappe
– Formteile aus ge schäum tem, FCKW-freiem Polystyrol(PS)
– Folien und Beutel aus Polyäthylen (PE)
– SpannbänderausPolypropylen(PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während

der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Anhang

Technische Daten

Bestellnummer	451104
Gerätebezeichnung	Glaskeramik-Kochfeld
Modell	MC-HF662B
Bemessungsaufnahme	6000 - 7200 W
Bemessungsspannung	220 - 240 V ~ / 380 - 415 V 3N ~
Frequenz	50Hz
Gerätemaße Kochfeld (Höhe × Breite × Tiefe)	55 mm × 590 mm × 520 mm
max. Ausschnittmaß (Breite × Tiefe)	565 mm x 495 mm
Dicke der Arbeitsplatte	≥ 30 mm
Gewicht	11,7 kg

Produktinformation gemäß VO (EU) Nr. 66/2014

Modellkennung	MC-HF662E
Art der Kochmulde	elektrisch
Anzahl der Kochzonen	4
Heiztechnik	Strahlungskochzoner
MaßeKochzone vorne linksKochzone hinten linksKochzone hinten rechtsKochzone vorne rechts	13,5 / 23,0 cm 16,5 cmL 27,0 cm, W 16,5 cm 16,5 cm
EnergieverbrauchKochzone vorne linksKochzone hinten linksKochzone hinten rechtsKochzone vorne rechts	191,9 Wh/kg188,0 Wh/kg191,1 Wh/kg202,9 Wh/kg
Energieverbrauch Kochmulde	193,5 Wh/kg

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach =N 60350-2 gemessen worden.

Kochfeld Arbeitsplatte A Kochfeld Arbeitsplatte B

https://reparaturauftrag.operatec.eu
