HHE64NBAF - Herd Hanseatic - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Elektroherd
Marke	Hanseatic
Modell	HHE64NBAF
Energiequelle	Elektrisch
Kochfeldtyp	Keramik mit 4 Kochzonen
Ofentyp	Multifunktions-Elektrobackofen
Ofenvolumen	Ca. 70 Liter
Abmessungen (B x H x T)	60 x 85 x 60 cm
Gewicht	Ca. 55 kg
Elektrischer Anschluss	220-240 V, 50/60 Hz
Leistungsaufnahme (max.)	Ca. 10.5 kW
Ofenfunktionen	Oberhitze, Unterhitze, Umluft, Grill, Auftauen, Beleuchtung
Kochfeldsteuerung	Drehknöpfe
Ofensteuerung	Mechanischer Timer mit Temperaturanzeige
Reinigung	Emaille-Innenraum, herausnehmbares Backofentürglas
Sicherheitsmerkmale	Kindersicherung, Überhitzungsschutz, automatische Abschaltung
Ersatzteile	Erhältlich über den Hanseatic Service (Heizelemente, Knöpfe, Türscharniere)
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - HHE64NBAF Hanseatic

Wie installiere ich den Hanseatic HHE64NBAF Herd?

Stellen Sie sicher, dass der Herd auf einer ebenen, stabilen Oberfläche steht. Schließen Sie ihn an eine 220-240 V Stromversorgung mit einem geeigneten Schutzschalter an. Nicht an eine Mehrfachsteckdose anschließen.

Kann ich Kochfeld und Backofen gleichzeitig nutzen?

Ja, der Herd ist für den gleichzeitigen Betrieb von Kochfeld und Backofen ausgelegt, aber der Gesamtstromverbrauch kann bis zu 10.5 kW betragen. Stellen Sie sicher, dass die elektrische Anlage Ihres Hauses die Last bewältigen kann.

Wie reinige ich das Keramikkochfeld?

Lassen Sie das Kochfeld vollständig abkühlen. Verwenden Sie einen Keramikkochfeldreiniger und ein weiches Tuch oder einen Schaber für eingebrannte Rückstände. Vermeiden Sie scheuernde Schwämme.

Welches Kochgeschirr ist für das Keramikkochfeld geeignet?

Verwenden Sie Töpfe und Pfannen mit flachem Boden aus Edelstahl, Emaille oder Gusseisen. Vermeiden Sie Aluminium oder Kupfer, sofern nicht als kompatibel angegeben.

Wie stelle ich den Ofen-Timer ein?

Drehen Sie den Timer-Knopf auf die gewünschte Garzeit (bis zu 120 Minuten). Der Ofen schaltet sich automatisch aus, wenn der Timer Null erreicht.

Warum funktioniert die Ofenbeleuchtung nicht?

Die Glühbirne der Ofenbeleuchtung muss möglicherweise ausgetauscht werden. Stellen Sie sicher, dass der Ofen vom Stromnetz getrennt ist, und öffnen Sie die Abdeckung der Glühbirne an der Rückseite des Ofeninnenraums. Ersetzen Sie sie durch eine 25W, 300°C geeignete Birne.

Das Kochfeld heizt nicht. Was sollte ich überprüfen?

Überprüfen Sie zunächst, ob die Stromversorgung angeschlossen und der Schutzschalter eingeschaltet ist. Wenn das Kochfeld immer noch nicht heizt, ist möglicherweise das Heizelement defekt und muss ausgetauscht werden.

Kann ich Alufolie im Ofen verwenden?

Vermeiden Sie es, den Ofenboden mit Folie abzudecken, da dies die Hitzeverteilung blockieren kann. Verwenden Sie Folie nur auf Backblechen und achten Sie darauf, dass sie die Heizelemente nicht berührt.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Kindersicherungstaste (sofern vorhanden) 3 Sekunden lang gedrückt. Ein Symbol erscheint auf dem Display. Wiederholen Sie den Vorgang zum Deaktivieren.

Wo kann ich Ersatzteile kaufen?

Ersatzteile sind über die offiziellen Servicezentren von Hanseatic oder autorisierte Händler erhältlich. Zu den gängigen Teilen gehören Heizelemente, Knöpfe, Türscharniere und Temperatursensoren.

BEDIENUNGSANLEITUNG HHE64NBAF Hanseatic

Anleitung/Version: 2201-00390/20230102 Bestell-Nr.: 64279913 Nachdruck, auch auszugsweise, nicht gestattet!

Begriffs- und Symbolerklärung ..... DE-3

Begriffserklärung DE-3

Symbolerklärung DE-3

Bestimmungsgemäßer Gebrauch.... DE-4

Sicherheitshinweise DE-5

Risiken für Kinder und bestimmte

Personengruppen. DE-5

Elektrische Sicherheit. . . . . . . . DE-6

Sicherheit im Umgang mit hit-

zeerzeugenden Geräten ..... DE-7

Lebensmittel schützen . . . . . . . . DE-7

Sicherer Umgang mit

Glaskeramik-Kochfeldern/-mulden . DE-8

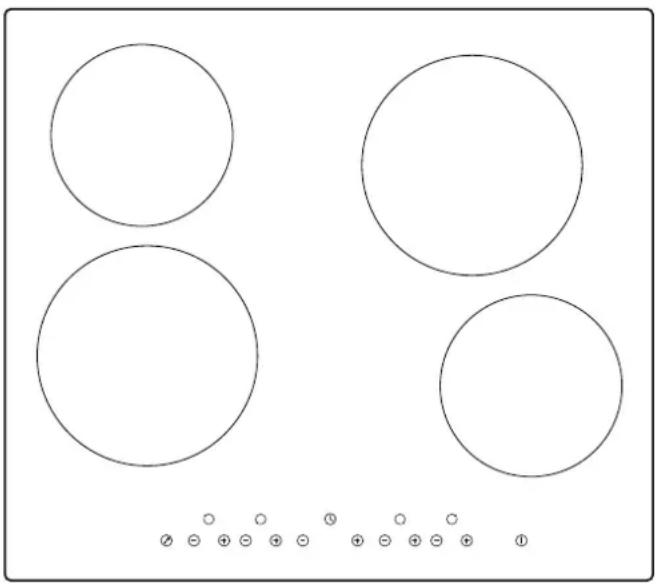

Geräteteile und Bedienelemente ... DE-10

Kochfeld DE-10

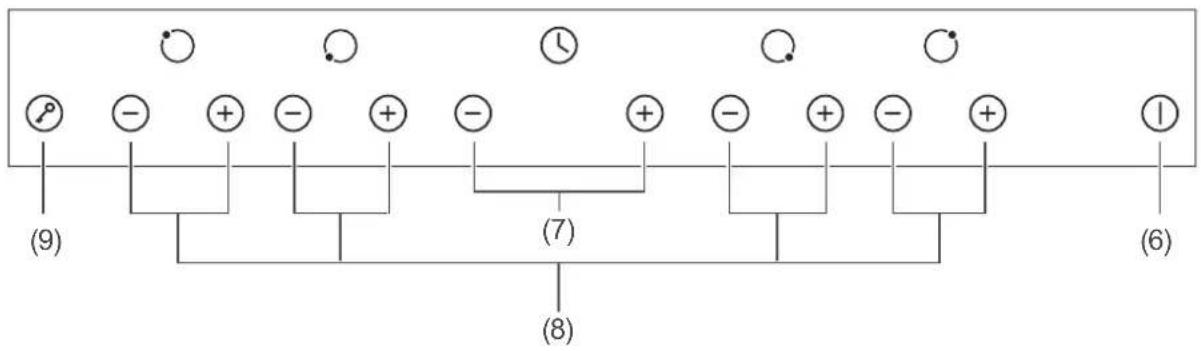

Bedienfeld DE-10

Kochfeld bedienen und pflegen ..... DE-11

Voraussetzungen für die sichere

Nutzung DE-11

Glaskeramik richtig behandeln. . . . .DE-11

Das richtige Kochgeschirr ..... DE-11

Tipps zum Energiesparen ..... DE-12

Sensoren richtig bedienen ..... DE-13

Kochfeld ein-/ausschalten ..... DE-13

Kochzone ein-/ausschalten und

Heizstufe einstellen ..... DE-13

Tipps zum Garen . . . . . . . . . . . DE-14

Restwärmeanzeigen DE-14

Betriebsdauerbegrenzung ..... DE-14

Automatische Sicherheitsab-

schaltung DE-15

Sicherungsverriegelung

(Kindersicherung)...... DE-15

Gerät als Küchenwecker (Timer)

benutzen. DE-15

Garzeitbegrenzung einstellen .... DE-16

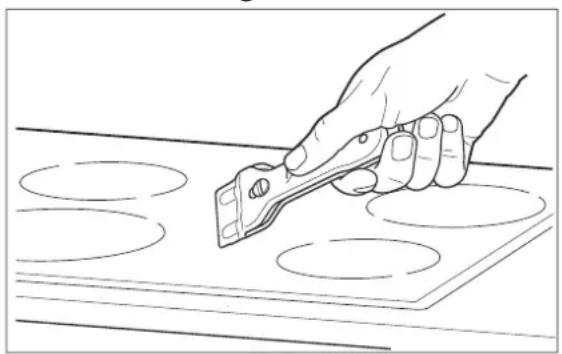

Kochfeld reinigen und pflegen . . . . DE-18

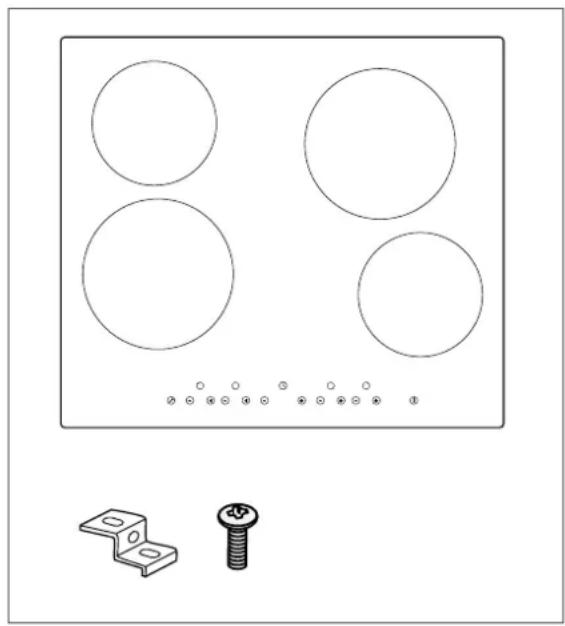

Transportieren und Lieferung

kontrollieren. DE-20

Transportieren und auspacken ... DE-20

Lieferung DE-20

Lieferung kontrollieren ..... DE-20

Netzanschluss – Hinweise für den

Installateur. DE-21

Anschlussbedingungen ..... DE-21

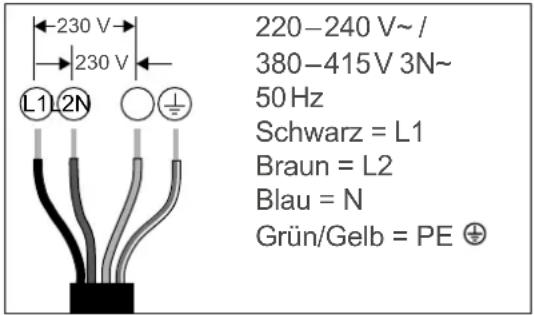

Netzanschlussleitung anschließen DE-21

Einbau DE-22

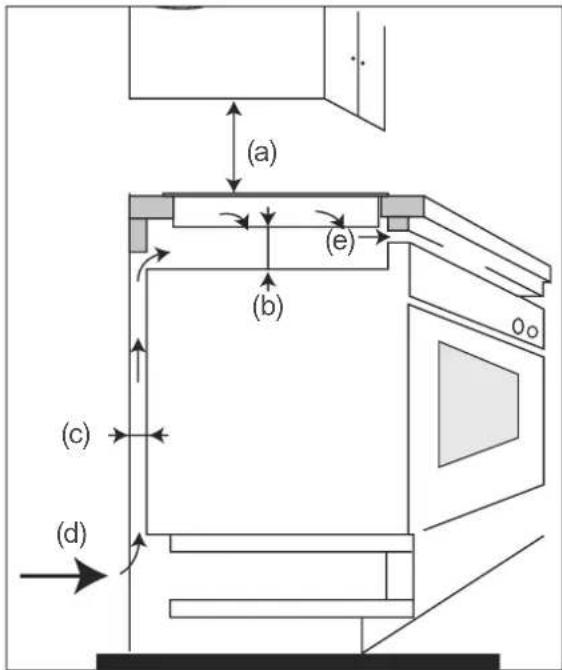

Wichtige Benutzer-Information. . . . DE-22

Voraussetzungen . . . . . . . . . DE-22

Arbeitsplatte vorbereiten ..... DE-23

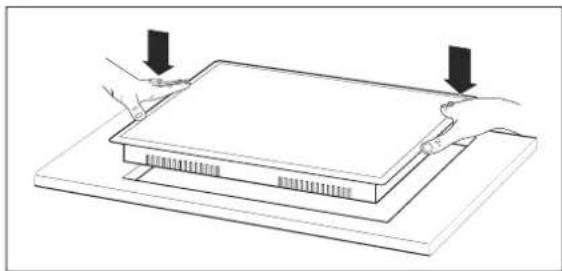

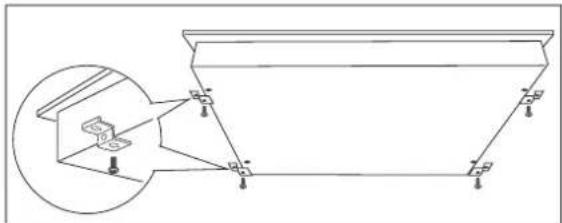

Kochfeld einsetzen. . . . . . . . . DE-23

Problembehandlung ..... DE-24

Service DE-25

Beratung, Bestellung und

Reklamation DE-25

Reparaturen und Ersatzteile ..... DE-25

Abfallvermeidung, Rücknahme und

Entsorgung DE-26

Abfallvermeidung DE-26

Kostenlose Altgeräte-Rücknahme . DE-26

Entsorgung. DE-26

Verpackung DE-27

Produktinformation gemäß

VO (EU) Nr. 66/2014.... DE-28

Technische Daten DE-29

Begriffs- und Symbolerklärung

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Gebrauchsanleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Symbolerklärung

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Heiße Oberfläche

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Das Gerät ist zum Kochen und Braten von Speisen bestimmt.

Dieses Gerät darf nicht an nicht stationären Aufstellungsorten betrieben werden (z. B. Schiffen).

Das Gerät ist zur Verwendung im privaten Haushalt konzipiert und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung ausgelegt (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus).

Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem externen Fernwirksystembestimmt.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Benutzung beaufsichtigt werden.

Nehmen Sie keine technischen Veränderungen am Gerät vor.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den folgenden Kapiteln.

Risiken für Kinder und bestimmte Personengruppen

WARNUNG

Erstickungsgefahr für Kinder! Kinder können sich in der Verpackungs- folie verfangen oder Kleinteile verschlu- cken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.
■ Kinder daran hindern, Kleinteile aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Verbrennungsgefahr für Kinder!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

- Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

VORSICHT

Verletzungsgefahr!

Kinder und bestimmte Personengruppen unterliegen einem erhöhten Risiko, sich beim Umgang mit dem Gerät zu verletzen.

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich tigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen und keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Elektrische Sicherheit

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Beachten, dass das Gerät nicht für den Betrieb mit einem externen Zeitschalter oder einem separaten Fernwirksystem bestimmt ist.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist;

– Rauch entwickelt oder verbrannt riecht;

– ungewohnte Geräusche erzeugt.

In einem solchen Fall Gerät ausschalten, vom Stromnetz trennen (Sicherungen ausschalten/herausdrehen) und unseren Service kontaktieren.

■ Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist (siehe Kapitel „Service“). Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen! Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgeräts.

■ Falls der Netzstecker nach dem Anschluss nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein.

■ Vor dem Zugang zu den Anschlussklemmen müssen alle Versorgungskreise abgeschaltet und gegen Wiedereinschalten gesichert sein (Sicherungen ausschalten/herausdrehen).

■ Netzanschlussleitung

– Netzanschlussleitung so verlegen, dass sie nicht zur Stolperfalle wird.

– Netzanschlussleitung nicht kni cken oder klemmen und nicht über scharfe Kanten legen.

– Netzanschlussleitung nicht verlän gern oder verändern.

– Netzanschlussleitung und Netzstecker von offenem Feuer und heißen Flächen fernhalten.

– Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken können.
- Niemals versuchen, defekte Geräte selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.
■ Niemals das Gehäuse öffnen.

Sicherheit im Umgang mit hitzeerzeugenden Geräten

VORSICHT

Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

■ Vorsicht ist geboten, um das Berühren von Heizelemente zu vermeiden.
■ Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
■ Heiße Teile nicht berühren. Die Hän de bei allen Arbeiten am heißen Gerät mit Küchenhandschuhen oder Topflappen schützen. Nur trockene Handschuhe oder Topflappen verwenden. Nasse Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.

Brandgefahr!

Unsachgemäßer Umgang beim Betrieb des Geräts kann zu einem Brand führen.

■ Der Anschluss an eine Steckdosenleis te oder eine Mehrfachsteckdose ist unzulässig.
■ Wenn Sie Speisen mit Alkohol zube reiten, lassen Sie den Herd nicht ohne Aufsicht! Die Speisen können sich selbst entzünden.

■ Das Gerät nicht mit Decken, Lappen oder Ähnlichem abdecken, da diese Gegenstände heiß werden können und ggf. Brandgefahr besteht.

■ Im Brandfall sofort alle Drehregler/Schalter/Taster/Sensoren auf „Aus“ bzw. „0“ stellen und den Sicherungsautomaten ausschalten bzw. die Sicherungen herausdrehen. Verwen den Sie zum Löschen einen geeigneten

Feuerlöscher mit Kennzeichnung „F“ oder eine Löschdecke.

■ Das Gerät nach dem Erlöschen des Feuers durch unseren Service überprüfen lassen.

Lebensmittel schützen

VORSICHT

Gesundheitsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu gesundheitlichen Schäden führen.

■ Das Gerät regelmäßig reinigen und eventuell vorhandene Speisereste sofort entfernen.
■ Besonders bei Geflügel, Speisen mit frischem Ei und beim Aufwärmen von Gerichten auf ein vollständiges Durchgaren achten, damit Krankheitserreger vollständig abgetötet werden (z. B. Salmonellen).

Acrylamid steht im Verdacht, krebserzeugend zu sein. Acrylamid entsteht bei zu starker Erhitzung von Stärke, z. B. in Keksen, Toast, Brot, Kartoffeln (Pommes Frites, Chips).

■ Die Gardauer möglichst kurz halten.
■ Die Lebensmittel nur leicht anbräu- nen, starke Verfärbung vermeiden.
■ Pommes Frites eher größer schneiden und bei maximal 180 °C zubereiten.
■ Für das Braten von Bratkartoffeln aus rohen Kartoffelscheiben, Reibekuchen usw. in der Bratpfanne statt Öl besser Margarine (mind. 80 % Fett) oder Öl mit etwas Margarine verwenden.
■ Bei Backwaren hilft das Einstreichen mit Eiweiß oder Eigelb, um die Bildung von Acrylamid zu verringern.

Sicherer Umgang mit Glaskeramik-Kochfeldern/-mulden

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden (Sicherung ausschalten bzw. herausdrehen). Wasser, das durch Risse ins Innere des Glaskeramikfelds läuft, kann unter Spannung stehen. Unseren Service kontaktieren.
■ Keine Gegenstände auf die Glaskera mik fallen lassen. Auch kleine Gegenstände können große Schäden verursachen, wenn sie punktförmig auf die Glaskeramik treffen.
■ Zum Reinigen der Kochmulde keine Dampf- oder Hochdruckreiniger benutzen. Wasserdampf kann durch Ritzen zu unter Spannung stehenden Bauteilen der Kochmulde geraten und einen Kurzschluss verursachen.

VORSICHT

Verletzungsgefahr für Kinder! Kinder können sich beim Spielen über, auf und an dem Kochfeld verletzen.

■ Keine Gegenstände, die für Kinder interessant sein können, in Stauräumen über oder hinter der Kochmulde aufbewahren. Kinder können dazu verleitet werden, auf die Kochmulde zu klettern.

■ Topf- und Pfannengriffe nicht nach vorne über die Arbeitsplatte herausragen lassen, damit Kinder das Kochgeschirr nicht erreichen und herunterziehen können.

Verbrennungsgefahr!

Die Kochzonen heizen sich im Betrieb stark auf und sind auch nach dem Ausschalten noch heiß.

■ Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
■ Die Kochzonen sind auch nach dem Ausschalten noch heiß; dies wird durch dieRestwärmeanzeigesignalisiert.
■ Vorsicht bei einer Stromunterbrechung: Eventuell vorhandene Restwärme wird dann nicht mehr angezeigt.
■ Die Kochzonen vor der Reinigung-voll ständig abkühlen lassen.

Ausnahme: Zucker- oder stärkehaltige Verunreinigungen, Kunststoff oder Aluminiumfolie sofort mit einem scharfen, handelsüblichen Schaber von der noch heißen Glaskeramik entfernen. Dabei die Hände mit Kochhandschuhen oder Topflappen vor Verbrennungen schützen.

Brandgefahr!

Unbeaufsichtigtes Kochen auf Kochmulden mit Fett und Öl kann gefährlich sein und zu Bränden führen.

■ NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

■ Niemals Gegenstände auf der Kochfläche lagern.
■ Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen.
Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmulden abdeckungen kann zu Unfällen führen.
■ Das Kochfeld nach dem Kochen im mer vollständig ausschalten.

Verletzungsgefahr!

Das Kochfeld hat scharfe Kanten. Bei unvorsichtiger Handhabung können Sie sich Schnittverletzungen zuziehen.

■ Beim Auspacken und Einbauen des Kochfelds Schutzhandschuhe tragen.

! HINWEIS

Beschädigungsgefahr!

Ein unsachgemäßer Gebrauch kann zu Schäden am Gerät selbst oder an Kochutensilien führen.

■ Glaskeramikoberfläche und Topfbo den vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu entfernen.
■ Schweres Geschirr nicht über das Kochfeld schieben; die Glaskeramik kann zerkratzen.

- Möglichst nur Kochgefäße aus-Metall auf den Kochzonen verwenden. Glas ist ein schlechter Wärmeleiter. Deshalb kann es zu Temperaturspannungen und Bruch kommen, wenn Sie Kochgeschirr aus Glas auf den Kochzonen verwenden.

■ Zum Garen auf den Kochzonen keine Aluminiumfolie oder Kunststoffgefäße verwenden; sie können schmelzen.

■ Das Kochfeld erst nach vollständigem Abkühlen der Kochzonen als Arbeits- oder Abstellfläche nutzen. Wärme- empfindliche Materialien wie Plastikschüsseln können sonst beschädigt werden.

■ Zucker- oder stärkehaltige Speiseres te sowie Reste von Kunststoffen oder Aluminiumfolien sofort entfernen. Sie können das Kochfeld sonst dauerhaft und irreparabel beschädigen.

■ Das Gerät regelmäßig mit einem Pflegemittel, das ein spezielles Imprägnieröl für Kochmulden enthält, reinigen und pflegen. Solche Pflegemittel sind über den Fachhandel zu beziehen.

■ Keine scharfen abrasiven Reinigungs mittel, Scheuermittel, Scheuerpulver oder Stahlschwämme verwenden; sie können die Oberfläche zerkratzen und das Glas zerstören.

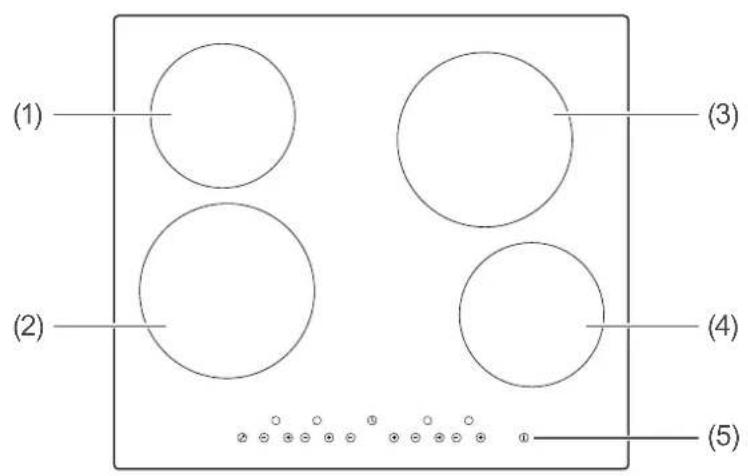

Geräteteile und Bedienelemente

Kochfeld

Bedienfeld

(1) Kochzone, links hinten (∅ 16,5 cm)
(2) Kochzone, links vorne (∅ 20 cm)
(3) Kochzone, rechts hinten (∅ 20 cm)
(4) Kochzone, rechts vorne (∅ 16,5 cm)
(5) Bedienfeld

(6) Ein-/Aus-Sensor ①
(7) Timer-Sensor /⊖ ⊕
(8) Kochzonensensor /⊖ ⊕
(9) Sicherungsverriegelung

Kochfeld bedienen und pflegen

Voraussetzungen für die sichere Nutzung

– Sie haben das Kapitel „Sicherheitshinweise“ am Anfang dieser Gebrauchsanleitung gelesen.
– Das Kochfeld ist so auf- bzw. eingebaut und angeschlossen, wie in den entsprechenden Kapiteln dieser Gebrauchsanleitung weiter hinten beschrieben.

Glaskeramik richtig behandeln

Ihr Kochfeld besteht aus Glaskeramik und besitzt deutlich erkennbare Kochzonen. Damit die Glaskeramik nicht zu Schaden kommt und lange hält, braucht sie Vorsicht, Pflege und das geeignete Geschirr.

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teil ke kann zu schweren Verletzungen oder zum Tod führen.

■ Ist die Oberfläche gerissen, ist das Kochfeld abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden (Sicherung ausschalten bzw. herausdrehen). Wasser, das durch Risse ins Innere des Glaskeramikfelds läuft, kann unter Spannung stehen. Unseren Service kontaktieren.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Kochfeld kann zu Beschädigungen führen.

■ Schweres Geschirr nicht über das Kochfeld schieben. Die Glaskeramik kann zerkratzen.
■ Kochfeld und Topfboden vor dem Be nutzen abwischen, um evtl. kratzende Verschmutzungen zu beseitigen.

Das Kochfeld erst nach vollständigem Abkühlen als Arbeits- oder Abstellfläche nutzen. Wärmeempfindliche Materialien wie Plastikschüsseln können sonst beschädigt werden.

Das richtige Kochgeschirr

Verwenden Sie am besten Elektrogeschirr

– mit einer Größe, die der Kochzonen-Größe entspricht. Als Topf- bzw. Pfannengröße wird immer der Durch messer d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner. Zu große Töpfe können Lackschäden verursachen.
– mit einem völlig ebenen Boden, ggf. mit einer schwachen Wölbung nach innen (Boden dehnt sich aus beim Erhitzen). So wird die Wärme schneller und besser übertragen.
– mit ausreichender Bodenstärke, wie emailierte Stahltöpfe mit 2–3 mm und Edelstahltöpfe mit 4–6 mm, zu erkennen an der Kennzeichnung „Bodenstärke nach DIN 44904“.

Sehr gut geeignet sind auch

• energie- und zeitsparende Dampfdrucktöpfe. Die relativ hohen Anschaffungskosten sind schnell wieder eingespart.
• Stahltöpfe und -pfannen sowie beschichtetes und unbeschichtetes Aluminiumgeschirr mit starkem Boden. Beschichtetes Kochgeschirr darf jedoch nicht überhitzt oder zerkratzt werden.

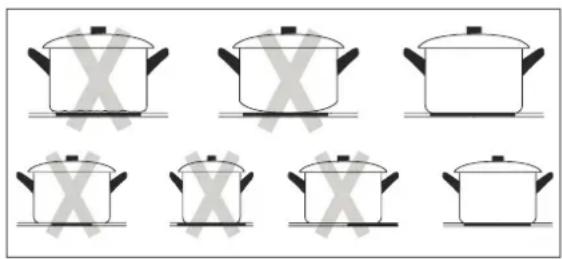

Nicht verwenden sollten Sie:

– eingedrückte oder ausgebeulte Töpfe,
– Töpfe mit rauem Boden,
– Töpfe mit gewölbtem Boden,
– beschichtetes Kochgeschirr, das innen zerkratzt ist.

Tipps zum Energiesparen

– Lassen Sie beim Kochen möglichst immer den Deckel auf dem Topf. Flüssigkeiten werden mit Deckel schneller zum Kochen gebracht als ohne.
– Verwenden Sie nur hoch- und neuwertige Töpfe und Pfannen. Sie liegen plan auf der Kochplatte auf und haben dadurch eine bessere Energieleitfähigkeit als Kochgeschirr mit verzogenem oder verbeultem Boden.
– Schalten Sie die Kochstufe rechtzeitig zurück und kochen Sie mit einer möglichst niedrigen Einstellung weiter.
– Kochen Sie, wann immer es möglich ist, mit Schnellkochtöpfen. Dadurch halbiert sich der Garvorgang, und Sie sparen eine Menge Energie.
– Nehmen Sie zum Garen nur so viel Wasser, wie Sie wirklich benötigen. Zur Erwärmung von Wasser ist sehr viel Energie nötig.

Sensoren richtig bedienen

Ihr Kochfeld wird über Sensoren bedient. Diese sind sehr empfindlich und reagieren bereits auf die Annäherung Ihres Fingers. Daher hier einige Tipps zur richtigen Bedienung der Sensoren:

√

×

• Berühren Sie die Sensoren auf dem Bedienfeld (5) stets mit der gesamten Fingerkuppe, nicht mit der Fingerspitze.
• Üben Sie beim Berühren eines Sensors keinen Druck aus.
• Berühren Sie immer nur einen Sensor.
• Achten Sie darauf, dass keiner der Sensoren verdeckt ist (z. B. durch einen Topflappen).

Bei jeder Berührung eines Sensors ertönt ein akustisches Signal.

Kochfeld ein-/ausschalten

- einzuschalten, berühren Sie den Ein-/Aus-Sensor ①(6).

Ein Signalton ertönt. Die Anzeige über dem Ein-/Aus-Sensor deuchtet. In allen Anzeigen erscheint „- -“.

- auszuschalten,

– tun Sie nichts. Wenn Sie innerhalb von 60 Sekunden nach dem Einschalten keinen Sensor berühren, schaltet sich das Kochfeld auto matisch ab.

- berühren Sie derEin-/Aus-Sensor €erneut.

Das Kochfeld erlischt. Ein akustisches Signal ertönt; sämtliche Leuchtanzeigen erlöschen. Falls ein Kochzone genutzt wurde, blinkt die Restwärmeanzeige „H“ für die entsprechende Kochzone.

Kochzone ein-/ausschalten und Heizstufe einstellen

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Um die gewünschte Kochzone einzuschalten, berühren Sie einen der zugehörigen Kochzonensensoren (8).
   Die Anzeige der Kochzone blinkt. Die Einstellung beginnt mit Heizstufe 5.
2. Um die gewünschte Heizstufe einzustellen, berühren Sie einen der Kochzonensensoren .
   Mit ⊕ erhöhen Sie die Heizstufe, mit ⊖ verringern Sie die Heizstufe.
   Die Anzeige der gewünschten Kochzone zeigt die aktuelle Heizstufe an.
   Sie können die Heizstufe auch während des Kochvorgangs beliebig einstellen.
3. Um die Kochzone auszuschalten, berühren Sie einen der Kochzonensensoren ∅, bis die Anzeige der Kochzone die Heizstufe □ anzeigt. Alternativ können Sie zum Ausschalten beide Kochzonensensoren ∅ und ✉ gleichzeitig berühren.

Tipps zum Garen

– Beim Ankochen und Anbraten immer die höchste Einstellung wählen.
– Sobald der Topfinhalt kocht und sich Dampf bildet oder das Steak von beiden Seiten braun ist, auf eine niedrigere Stufe schalten.
– Braten über 1 kg am besten im Backofen garen.
– Topfdeckel verwenden, um die Hitze im Topf zu halten.
– Mit passendem Geschirr und wenig Wasser bzw. Fett garen; das erhält die Vitamine.
– Restwärme der Kochplatten nutzen. Die Wärme reicht für ca. 5–10 Minuten, z. B. zum Quellen von Reis.

Restwärmeanzeigen

VORSICHT

Verbrennungsgefahr!

Bei einer Stromunterbrechung erlöschen die Restwärmeindikatoren und zeigen eventuell vorhandene Restwärme nicht weiter an.

■ Kochzonen nach einer Stromunterbrechung nicht berühren.

Bei Kochvorgängen überträgt sich die Wärme des Topfes auf die Glaskeramik-Oberfläche der Kochzone, und die Kochzone wird

heiß. Die Restwärmeindikatoren zeigen heiße Oberflächen an, um Sie vor Verbrennungen zu bewahren. Das Symbol H zeigt, welche der Kochzone(n) heiß ist.

Der entsprechende Restwärmeindikator leuchtet, sobald die Kochzone beim Aufheizen ca. 50 °C erreicht hat.

Nach dem Ausschalten der Kochzone oder des Kochfelds blinkt der Restwärmeindikator weiter, solange die Kochzone noch heiß ist. So können Sie noch Restwärme nutzen.

Sinkt die Temperatur an der Glaskeramik-Oberfläche unter einen bestimmten Wert (ca. 65 °C), erlischt die AnzeigeH.

Betriebsdauerbegrenzung

Zu Ihrer Sicherheit ist jede Kochzone mit einer Betriebsdauerbegrenzung versehen. Falls die Heizstufe längere Zeit nicht geändert worden ist (siehe folgende Tabelle), wird die Kochzone automatisch abgeschaltet und die Restwärmeanzeige aktiviert.

Die maximale Betriebsdauer wird gemäß der zuletzt angewählten Heizstufe eingestellt.

Heizstufe	Dauer der Maximal-Beheizung
1, 2, 3 8 Stunden
4, 5, 6 4 Stunden
7, 8, 9 2 Stunden

Zwei Kochzonen in vertikaler Aufstellung bilden gemeinsam ein Paar. Ist die Gesamtleistung bei der Betätigung der Booster-Funktion zu hoch, wird die Heizstufe der anderen Kochzone im Paar automatisch verringert.

Automatische Sicherheitsabschaltung

Wenn innerhalb des Kochfeldgehäuses zu hohe Temperaturen registriert werden, schaltet sich das Kochfeld aus Sicherheitsgründen automatisch ab.

Sicherungsverriegelung (Kindersicherung)

Die Verriegelungsfunktion dient dazu, folgende Situationen zu verhindern:

– unbefugte oder unbeabsichtigte Änderungen in den Einstellungen der aktiven Kochzonen;

– unbefugtes oder unabsichtliches Einschalten des Kochfelds.

Um die Funktion

• zu aktivieren, berühren Sie die Sicherungsverriegelung (9). Die Anzeige „L _o “ blinkt.
• zu deaktivieren, berühren Sie erneut einige Sekunden lang die Sicherungsverriegelung Die Anzeige „Lo“ erlischt.

Wenn die Sicherungsverriegelung eingeschaltet ist, sind alle Sensoren außer dem Ein-/Aus-Sensor ^① (6) gesperrt. Sie können das Kochfeld im Notfall jederzeit mit demEin-/Aus-Sensor ① ausschalten.

Wenn das Kochfeld ausgeschaltet wurde, während die Sicherungsverriegelung aktiviert war, kann das Kochfeld erst wieder eingeschaltet werden, wenn die Sicherungsverriegelung deaktiviert ist.

Gerät als Küchenwecker (Timer) benutzen

Sie können die Timer-Funktion des Geräts wie einen Küchenwecker benutzen. In diesem Fall stellen Sie die Zeit ein, ohne eine Kochzone auszuwählen.

Voraussetzung:

– Das Kochfeld und eine Kochzone sind eingeschaltet.
– Die Anzeige des Kochfelds darf nicht mehr blinken.

- Um die Timer-Funktion einzuschalten, berühren Sie den Timer-Sensor (7) und stellen Sie die gewünschte Zeit ein (maximal 99 Minuten).

Die Timer-Anzeige blinkt und zeigt die eingestellte Zeit an.

Nach 5 Sekunden leuchtet die Timer-Anzeige konstant und zählt die eingestellte Zeit herunter.

Wenn die eingestellte Zeit abgelaufen ist, ertönt 30 Sekunden lang ein Signalton und die Timer-Anzeige zeigt „-“.

- Um die Timer-Funktion zwischendurch auszuschalten, berühren Sie gleichzeitig beide Timer-Sensoren und . ^+ Die Timer-Anzeige zeigt „- - “.

Einmaliges Berühren der Timer-Sensoren ♦ werringert bzw. erhöht die

Zeit um 1 Minute. Das Berühren und Halten der Timer-Sensoren ☉/+ verringert bzw. erhöht die Zeit um 10 Minuten.

Wenn das Kochfeld vor dem Ablaufen des Timers ausgeschaltet wird, können keine weiteren Einstellungen der Timer-Funktion erfolgen.

Garzeitbegrenzung einstellen

⚠ VORSICHT

Brandgefahr!

Wenn Sie die Garzeitbegrenzung benutzen und die Speisen unbeaufsichtigt lassen, können die Speisen anbrennen und Feuer fangen.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld und kochende Speisen haben, wenn sie unbeaufsichtigt sind.
■ Das Aufheben der Garzeitbegrenzung beendet nicht den Garvorgang selbst. Schalten Sie daher stets das Kochfeld bzw. die Kochzone selbst aus, wenn Sie einen Garvorgang abbrechen möchten.

■ Stellen Sie sicher, dass Ihre Speisen nicht anbrennen.
■ Wenn Sie Speisen in Öl, in Fett oder mit Alkohol zubereiten, lassen Sie das Glaskeramik-Kochfeld nicht unbeaufsichtigt. Die Speisen können sich selbst entzünden.
■ Decken Sie das Kochgeschirr sofort mit einem Deckel ab, wenn es darin brennt!
■ Löschen Sie brennendes Öl oder Fett nie mit Wasser!

Garzeitbegrenzung für eine Kochzone

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Berühren Sie den Kochzonensensor / (8) der Kochzone, für die Sie die Garzeitbegrenzung einstellen wollen. Die Anzeige blinkt.
2. Stellen Sie die gewünschte Heizstufe ein.

1. Um die Garzeitbegrenzung einzustellen, berühren Sie den Timer-Sensor /(7) und stellen Sie die gewünschte Zeit ein, während die Anzeige der Kochzone noch blinkt.

Die Timer-Anzeige blinkt und zeigt die eingestellte Zeit an.

Nach 5 Sekunden leuchtet die Timer-Anzeige konstant und zählt die eingestellte Zeit herunter.

Der blinkende rote Punkt neben der Anzeige der Kochzone gibt an, dass die Garzeitbegrenzung für diese Kochzone eingeschaltet ist.

Wenn die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone automatisch aus und die Restwärmeanzeige „H“ blinkt.

1. Um die Timer-Funktion zwischendurch auszuschalten, berühren Sie gleichzeitig beide Timer-Sensor und .+

Wenn Sie die eingestellte Zeit zwischen durch ändern möchten, müssen Sie alle Schritte erneut ausführen.

Garzeitbegrenzung für mehrere Kochzonen

Sie können für alle 4 Kochzonen eine Garzeitbegrenzung einstellen. Dabei können die einzelnen Garzeiten unterschiedlich lang sein.

Die Timer-Anzeige zeigt immer die niedrigste Zeit an, die für eine Kochzone eingestellt wurde.

Beispiel: Für die Kochzone 1 wird eine Zeit von 5 Minuten und für die Kochzone 2 eine Zeit von 15 Minuten eingestellt.

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Stellen Sie die Zeit für die Kochzone 1 auf 5 Minuten ein (siehe „Garzeitbegrenzung für eine Kochzone“ auf Seite DE-16).
2. Berühren Sie anschließend den Kochzonensensor /(8) der Kochzone 2.
3. Stellen Sie die gewünschte Heizstufe ein.
4. Stellen Sie auf dieselbe Weise die Zeit der Kochzone 2 auf 15 Minuten ein.

Die Timer-Anzeige zeigt die eingestellte Zeit für die Kochzone 1 an.

Kochzone 1: 5 Minuten

Kochzone 2: 15 Minuten

Der rote Punkt neben der Anzeige der Kochzonen gibt an, dass eine Garzeitbegrenzung für diese Kochzonen eingestellt wurde.

Ein blinkender Punkt bedeutet, dass die Timer-Anzeige die Garzeitbegrenzung dieser Kochzone anzeigt. Für diese Kochzone ist augenblicklich die niedrigste Garzeitbegrenzung eingestellt.

Nachdem die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone 1 automatisch aus und die Restwärmeanzeige „H“ blinkt. Neben der Anzeige der Kochzone 2 fängt der rote Punkt an zu blinken.

Die Timer-Anzeige zeigt jetzt die eingestellte Zeit für die Kochzone 2 an.

Nachdem die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone 2 automatisch aus und die Restwärmeanzeige „H“ blinkt.

Wenn gleichzeitig ein Küchenwecker (Timer) und eine Garzeitbegrenzung eingestellt sind, kann dies dazu führen, dass der rote Punkt neben der Anzeige der Kochzonen nicht blinkt. In diesem Fall ist die geringste Zeit dem Küchenwecker (Timer) zugeordnet und wird entsprechend in der Timer-Anzeige angezeigt.

Kochfeld reinigen und pflegen

! VORSICHT

Verbrennungsgefahr!

Unsachgemäße Reinigung kann zu Verbrennungen führen.

■ Die Kochzonen vor dem Reinigen-voll ständig abkühlen lassen. Ausnahme: Sie wollen zucker- oder stärkehaltige Speisereste, Kunststoffe oder Aluminiumfolien entfernen (siehe weiter unten).

HINWEIS

Beschädigungsgefahr!

■ Zum Reinigen keine scharfen Reini gungsmittel, Scheuermittel, Stahl- schwämme, Back ofensprays, Hochdruck- oder Dampfreiniger verwenden! Sie können die Oberfläche beschädigen. Hochdruck reiniger können einen Kurzschluss verursachen.

- Reinigen und pflegen Sie das Kochfeld regelmäßig mit einem speziellen Pflegemittel, das ein spezielles Imprägnieröl für Glaskeramik-Kochfelder enthält. Solche Pflegemittel sind über den Fachhandel zu beziehen.

Leichte, nicht fest eingebrannte Verschmutzungen

• Wischen Sie leichte Verschmutzungen nach dem Abkühlen mit einem feuchten Lappen ohne Reinigungsmittel ab. Trocknen Sie die Flächen anschließend mit einem weichen Tuch ab, um Kalkflecken zu vermeiden.
• Helle Flecken mit Perlfarbton (Aluminiumrückstände, z. B. von Aluminiumfolien) können Sie leicht mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.

Feste, eingebrannte Verschmutzungen

• Hartnäckige Verschmutzungen lösen Sie nach dem Abkühlen am besten mit dem Klingenschaber. Im Fachhandel finden Sie auch speziell dafür geeignete Reinigungsmittel.
  Wischen Sie die Fläche zum Schluss mit einem feuchten Lappen ab.
• Behandeln Sie das Kochfeld nach dem Reinigen mit einem speziellen Pflegemittel.

Verunreinigungen mit zucker- oder stärkehaltigen Speisere sten, Kunststoff oder Aluminiumfolien entfernen

HINWEIS

Beschädigungsgefahr!

■ Zucker- oder stärkehaltige Speiseres te sowie Reste von Kunststoffen oder Aluminiumfolien müssen sofort entfernt werden. Sie können das Kochfeld sonst dauerhaft und irreparabel beschädigen.

• Schützen Sie Ihre Hände vor dem Reinigen z. B. mit Küchenhandschuhen vor Verbrennungen. Entfernen Sie die Verunreinigungen dann mit dem Klingenschaber von der noch heißen Glaskeramik.
• Wenn das Kochfeld abgekühlt ist, können Sie verbliebene Schmutzreste mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.
• Behandeln Sie das Kochfeld nach dem Reinigen mit einem speziellen Pflegemittel.

Transportieren und Lieferung kontrollieren

Transportieren und auspacken

VORSICHT

Verletzungsgefahr!

Das Gerät ist schwer und unhandlich.

■ Beim Transport und beim Einbau die Hilfe einer weiteren Person in Anspruch nehmen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Beim Auspacken keine spitzen-Ge genstände verwenden.

1. Das Gerät mithilfe einer Transportkarre oder einer zweiten Person transportieren.
2. Das Gerät vorsichtig auspacken und vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster innen, außen und auf der Geräterückseite entfernen.
3. Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren.

Lieferung

Der Lieferumfang besteht aus

– Einbau-Glaskeramik-Kochfeld mit Anschlusskabel
– Gebrauchsanleitung
– Montagematerial; bestehend aus
4 Halteklammern und 4 Schrauben

Lieferung kontrollieren

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service.

VARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

Netzanschluss – Hinweise für den Installateur

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu einem elektrischen Stromschlag führen.

- Das Kochfeld darf nur durch autorisierte Fachkräfte, wie unseren Technik-Service, angeschlossen werden (siehe Seite DE-32). Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen!

- Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

Netzanschlussleitung anschließen

1. Schalten Sie vor dem Zugang zu den Anschlussklemmen alle Versorgungsstromkreise aus und sichern Sie sie gegen Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschlussleitungen allpolig spannungsfrei sind.
3. Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen.

1. Schließen Sie die Netzanschlussleitung gemäß des Schaltbilds an die Herdanschlussdose an.

2. Verlegen Sie die Netzanschlussleitung so, dass sie das Gehäuse des Kochfeldes nicht berührt, da es während des Betriebs sehr heiß werden kann.

Anschlussbedingungen

– Das Kochfeld ist für Wechselspannung 220–240 V\~/380–415 V 3N\~/50 Hz ausgelegt.
– Es ist eine separate Stromversorgung erforderlich.
– Das Kochfeld darf nur mit der vorinstallierten Netzanschlussleitung vom Typ H07RN-F mit einem Leiterquerschnitt von mindestens 4 × 2,5 mm ^2 angeschlossen werden.
– Beim Anschluss müssen die VDE-Bestimmungen sowie die „Technischen Anschlussbedingungen“ beachtet werden.
- Berührungsschutz muss gewährleistet sein.

Einbau

Wichtige Benutzer-Information

Das Glaskeramikkochfeld ist für den Einbau in eine Küchen-Arbeitsplatte oder Ähnliches vorgesehen. Wenn Ihre handwerklichen Fähigkeiten ausreichen, können Sie den Einbau selbst durchführen. Der elektrische Anschluss muss aber von einer autorisierten Fachkraft durchgeführt werden.

Voraussetzungen

– Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100 °C). Ist das nicht der Fall, so kann dies zur Verformung oder Ablösung der Belagfläche führen.
– Bauen Sie das Kochfeld nicht direkt neben einem Kühl- oder Gefrierschrank ein. Durch die Wärmeabgabe steigt dessen Energieverbrauch unnötig.

Mindestabstände

Um einen sicheren Betrieb zu gewährleisten, muss die Elektronik des Kochfeldes gekühlt werden. Deshalb müssen bei der Montage alle Mindestabstände eingehalten werden:

(a) Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens 760 mm betragen.
(b) Zur ausreichenden Kühlung muss das Kochfeld vom Rest des Einbauschranks/des Backofens durch eine horizontale Sicherungsplatte aus Holz getrennt sein. Der Freiraum zwischen Kochfeldboden und Sicherungsplatte muss mindestens 50 mm hoch sein. Eventuell vorhandene Seitenwände oder Schubladenkästen müssen Sie entsprechend aussägen beziehungsweise ausbauen.
(c) Die Lüftungszufuhr unterhalb des Kochfeldes muss durch einen mindestens 20 mm großen Freiraum mit Kaltluftzufuhr (d) gewährleistet sein.
(e) An der Vorderseite des Küchenschranks/Backofens muss ein mindestens 5 mm großer Freiraum vorhanden sein.

(k) Das Kochfeld muss an allen Seiten von mindestens 50 mm Arbeitsplatte umrahmt werden.

Arbeitsplatte

Die Arbeitsplatte muss

• mindestens 30 mm dick sein.
• (f)+2×(k) mindestens 690 mm breit sein.
• (g)+2×(k) mindestens 620 mm tief sein.
• waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein.

Arbeitsplatte vorbereiten

- Sägen Sie einen Ausschnitt in die Arbeitsplatte mit den Maßen

(j) 561-564 mm Breite,
(I) 491-494 mm Tiefe.

Wenn bereits ein Kochfeld eingebaut war, muss dessen Ausschnitt dieselben Abmaße haben.

Kochfeld einsetzen

1. Nehmen Sie das Kochfeld aus der Verpackung.
2. Entfernen Sie alle Schutz- und Verpackungsmaterialien.

1. Setzen Sie das Gerät mit dem Sensorfeld nach vorne in den Ausschnitt der Arbeitsplatte.

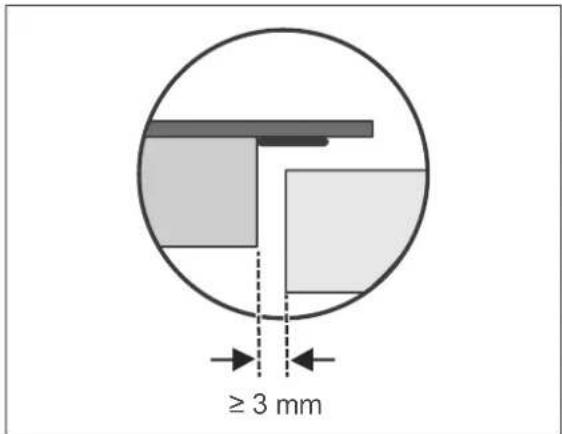

1. Setzen Sie das Kochfeld so ein, dass der Luftauslass (m) von ≥ 3 mm nicht behindert wird.
2. Drücken Sie das Kochfeld kräftig an.

1. Um ein Rutschen des Geräts zu verhindern, muss es mit den beiliegenden Halteklammern fixiert werden. Je nach Dicke der Arbeitsplatte müssen Sie die Halteklammern wie oben abgebildet drehen und von unten am Gerät festschrauben.
2. Führen Sie vor der ersten Benutzung des Kochfelds eine gründliche Reinigung durch (siehe „Kochfeld reinigen und pflegen“ auf Seite DE-18).

Problembehandlung

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Bedienfeld reagiert nicht auf Eingaben.	Kochfeld wurde nicht eingeschaltet.Kochfeld mit dem Ein-/Aus-Sensor einschalten.Sensor kürzer als 1 Sekunde berührt.Sensor etwas länger berühren.Sensor abgedeckt/verschmutzt.Bedienfeld reinigen.
Bedienfeld schaltet sich ab. Nach dem Einschalten erfolgte länger als 60 Sekunden keine Eingabe.Kochfeld einschalten und gleich eine Eingabe vornehmen.
Das Gerät kann nicht eingeschaltet werden, das Bedienfeld bleibt dunkel.	Die Stromzufuhr ist unterbrochen.Prüfen Sie die Sicherung für den Herd am Sicherungskasten in der Wohnung.Verständigen Sie im Zweifelsfall unseren Service.
Die Sensoren reagieren nicht. Die Sicherungsverriegelung ist eingeschaltet.Schalten Sie die Sicherungsverriegelung aus (siehe „Sicherungsverriegelung (Kindersicherung)“ auf Seite DE-15).
Die Sensoren reagieren schlecht.	Ein Wasserfilm liegt auf den Sensoren.Reinigen und trocknen Sie das Sensorfeld.Sie berühren die Sensoren nicht ausreichend.Berühren Sie die Sensoren immer mit der ganzen Fingerkuppe, nicht nur mit der Fingerspitze.
Das Kochfeld schaltet sich unerwartet ab. Ein Signalton ertönt und eine Fehlermeldung erscheint im Bedienfeld.	Technischer Fehler.Notieren Sie sich die Fehlermeldung, die auf dem Sensorfeld erscheint, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an unseren Service.

Service

Bitte beachten!

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.

Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
hanseatic Glaskeramikkochfeld HHE64NBAF 64279913

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Durch die Reparatur defekter Geräte können Sie Abfall vermeiden. Wenden Sie sich an unseren Service.

Kunden in Deutschland

Wenden Sie sich an unseren Technik-Service: Telefon [phone]

Kunden in Österreich

Wenden Sie sich bitte an das Kunden center oder die Produktberatung Ihres Versandhauses.

Abfallvermeidung, Rücknahme und Entsorgung

Abfallvermeidung

Maßnahmen der Abfallvermeidung haben nach den Vorschriften der Richtlinie 2008/98/EG grundsätzlich Vorrang vor Maßnahmen der Abfallbewirtschaftung.

Als Maßnahmen der Abfallvermeidung kommen bei Elektro- und Elektronikgeräten insbesondere die Verlängerung ihrer Lebensdauer durch Reparatur defekter Geräte und die Veräußerung funktionstüchtiger gebrauchter Geräte anstelle ihrer Zuführung zur Entsorgung in Betracht.

Helfen Sie uns, Abfall zu vermeiden, und wenden Sie sich an unseren Service.

Weitere Informationen enthält das Abfallvermeidungsprogramm des Bundes unter Beteiligung der Länder.

Kostenlose Altgeräte-Rücknahme

Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein Neugerät der gleichen Geräteart mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt. Im Fernabsatzhandel beschränkt sich die Möglichkeit einer unentgeltlichen Abholung bei Erwerb eines Neugeräts auf Wärmeüberträger (z. B. Kühlschränke, Luftentfeuchter), Bildschirme und Bildschirmgeräte mit einer Bildschirm-Oberfläche > 100 cm² und auf Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt.

Abgesehen davon können Verbraucher bis zu drei Altgeräte einer Geräteart bei einer Sammelstelle eines Vertreibers unentgeltlich abgeben, ohne dass dies an den Erwerb eines Neugeräts geknüpft ist. Allerdings darf keine der äußeren Abmessungen des Altgerätes 25 cm überschreiten.

Entsorgung

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel-

oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Daten löschen nicht vergessen!

Jeder Verbraucher ist, falls erforderlich, für das Löschen von personenbezogenen Daten aus Elektro- bzw. Elektronikgeräten selbst verantwortlich.

Batterien und Akkus, Lampen und Leuchtmittel

Falls erforderlich, müssen Alt-Batterien und Alt-Akkus, die nicht vom Elektroaltgerät umschlossen sind, sowie Lampen/Leuchtmittel, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe aus den Geräten entfernt und getrennt entsorgt werden.

Das nebenstehende Symbol bedeutet, dass Batterien und Akkus nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Verbraucher sind gesetzlich verpflichtet, alle Batterien und Akkus, egal, ob sie Schadstoffe*) enthalten oder nicht, bei einer Sammelstelle ihrer Gemeinde/ihres Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung sowie einer Wie-

dergewinnung von wertvollen Rohstoffen wie Kobalt, Nickel oder Kupfer zugeführt werden können.

Die Rückgabe von Batterien und Akkus ist unentgeltlich.

Einige der möglichen Inhaltsstoffe wie Quecksilber, Cadmium und Blei sind giftig und gefährden bei einer unsachgemäßen Entsorgung die Umwelt. Schwermetalle z. B. können gesundheitsschädigende Wirkungen auf Menschen, Tiere und Pflanzen haben und sich in der Umwelt sowie in der Nahrungskette anreichern, um dann auf indirektem Weg über die Nahrung in den Körper zu gelangen.

Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher muss auf die ordnungsgemäße Entsorgung von lithiumhaltigen Altbatterien und -akkus besonderes Augenmerk gelegt werden. Bei falscher Entsorgung kann es außerdem zu inneren und äußeren Kurzschlüssen durch thermische Einwirkungen (Hitze) oder mechanische Beschädigungen kommen. Ein Kurzschluss kann zu einem Brand oder einer Explosion führen und schwerwiegende Folgen für Mensch und Umwelt haben. Kleben Sie daher bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Batterien und Akkus, die nicht fest im Gerät verbaut sind, müssen vor der Entsorgung entfernt und separat entsorgt werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Verwenden Sie wenn möglich Akkus anstelle von Einwegbatterien.

*) gekennzeichnet mit:

Cd = Cadmium,

Hg = Quecksilber und Pb = Bl

Verpackung

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest

während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Produktinformation gemäß VO (EU) Nr. 66/2014

Modellkennung	HHE64NBAF
Art der Kochmulde	elektrisch
Anzahl der Kochzonen	4
Heiztechnik	Strahlungskochzonen
Maße
Kochzone vorne links	20,0 cm
Kochzone hinten links	16,5 cm
Kochzone hinten rechts	20,0 cm
Kochzone vorne rechts	16,5 cm
Energieverbrauch
Kochzone vorne links	172,4 Wh/kg
Kochzone hinten links	189,3 Wh/kg
Kochzone hinten rechts	180,8 Wh/kg
Kochzone vorne rechts	205,8 Wh/kg
Energieverbrauch Kochmulde	187,1 Wh/kg

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 60350-2 gemessen worden.

Technische Daten

Bestellnummer	64279913
Gerätebezeichnung	Glaskeramik-Kochfeld
Modell	HHE64NBAF
Bemessungsaufnahme	5500 - 6600 W
Bemessungsspannung	220-240 V ~ / 380 - 415 V 3N ~
Frequenz	50/60Hz
Gerätemaße Kochfeld (Höhe × Breite × Tiefe)	55 mm × 590 mm × 520 mm
max. Ausschnittmaß (Breite × Tiefe)	560 mm × 490 mm
Dicke der Arbeitsplatte	28 mm
Gewicht	9,0 kg

hanseatic

Manual/version:

2201-00390/20230109

Article no.: 64279913
