Produkttyp	Freistehender Elektroherd
Marke	Hanseatic
Modell	MC-IV10241B2CC-A
Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Gewicht	55 kg
Stromversorgung	220-240 V ~ 50 Hz
Gesamtleistung	Ca. 10 kW
Kochfeldtyp	Glaskeramik mit 4 Kochzonen
Ofentyp	Multifunktions-Elektrobackofen
Ofenvolumen	72 L
Ofenfunktionen	Ober-/Unterhitze, Grill, Umluft, Auftauen, Unterhitze
Grill	Integriertes Grillelement
Temperaturbereich	50°C - 250°C
Timer	Ja, mit automatischer Abschaltung
Bedienungsart	Drehknöpfe und Display
Reinigung	Emaille-Innenraum, herausnehmbare Ofentür für einfache Reinigung
Sicherheitsmerkmale	Kindersicherung, automatische Abschaltung, Restwärmeanzeige
Energieeffizienzklasse (Ofen)	A
Verfügbarkeit von Ersatzteilen	Ja, über das Hanseatic-Servicenetz

Häufig gestellte Fragen - MC-IV10241B2CC-A Hanseatic

Wie installiere ich den Herd MC-IV10241B2CC-A?

Stellen Sie sicher, dass der Aufstellort eben ist und ausreichend belüftet wird. Der Herd muss von einem qualifizierten Elektriker an eine geeignete Stromversorgung angeschlossen werden. Beachten Sie die detaillierten Maße und Abstände im Handbuch.

Kann ich den Backofen und das Kochfeld gleichzeitig nutzen?

Ja, der Herd ist dafür ausgelegt, beide Geräte gleichzeitig zu betreiben, aber beachten Sie, dass der Gesamtstromverbrauch hoch sein kann.

Wie reinige ich das Glaskeramik-Kochfeld am besten?

Lassen Sie das Kochfeld abkühlen, verwenden Sie dann einen Glaskeramik-Reiniger und ein weiches Tuch oder einen Schaber für hartnäckige Rückstände. Vermeiden Sie scheuernde Schwämme.

Wie aktiviere ich die Kindersicherung?

Drücken und halten Sie die Kindersicherungstaste (normalerweise mit einem Schlüsselsymbol gekennzeichnet) 3 Sekunden lang, bis ein Symbol erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Die Ofentemperatur scheint ungenau zu sein. Was soll ich tun?

Verwenden Sie ein Ofenthermometer zur Überprüfung. Wenn die Temperatur dauerhaft abweicht, sollten Sie eine Neukalibrierung in Betracht ziehen. Prüfen Sie, ob die Ofentür richtig abdichtet. Konsultieren Sie das Handbuch für Kalibrierungsanweisungen.

Was soll ich tun, wenn das Kochfeld nicht mehr funktioniert?

Überprüfen Sie zuerst den Schutzschalter. Stellen Sie sicher, dass die Kochfeldsteuerungen korrekt eingestellt sind. Wenn eine Kochzone ein blinkendes Symbol zeigt, kann dies auf einen Fehler hinweisen. Schlagen Sie im Handbuch im Abschnitt zur Fehlerbehebung nach.

Wie ersetze ich die Ofenlampe?

Trennen Sie den Herd vom Stromnetz. Entfernen Sie die Glasabdeckung (normalerweise durch Drehen oder Hebeln). Ersetzen Sie sie durch eine hochtemperaturbeständige Ofenlampe (z.B. 25W, 300°C). Montieren Sie alles wieder.

Ist der MC-IV10241B2CC-A energieeffizient?

Ja, der Backofen hat die Energieeffizienzklasse A. Die Verwendung von Umlufteinstellungen und das Vermeiden häufiger Türöffnungen können den Energieverbrauch weiter senken.

Wo kann ich die Bedienungsanleitung herunterladen?

Sie können die Anleitung als PDF von der Hanseatic-Support-Website oder von notice-facile.com herunterladen, indem Sie nach der Modellnummer suchen.

Wie verhindere ich Rost an den Ofenrosten?

Halten Sie die Roste nach der Reinigung trocken. Wenn Rost auftritt, schrubben Sie ihn mit einem milden Scheuermittel und tragen Sie eine dünne Schicht Speiseöl auf. Ersetzen Sie stark verrostete Roste.

BEDIENUNGSANLEITUNG MC-IV10241B2CC-A Hanseatic

Lieferung kontrollieren ..... DE-3

Zu Ihrer Sicherheit. DE-4

Bestimmungsgemäßer Gebrauch . . DE-4

Begriffserklärung DE-4

Sicherheitshinweise ..... DE-5

Bedienelemente und Geräteteile ... DE-10

Das Induktionskochfeld .....DE-11

Wirkungsprinzip eines Induktions- kochfelds .....DE-11

Geräuschentwicklung bei der Benutzung des Induktionskochfelds DE-11

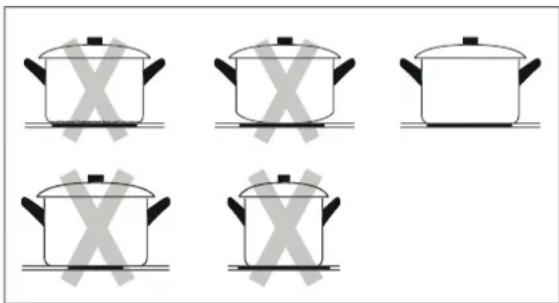

Das richtige Kochgeschirr ..... DE-12

Energiespartipps DE-13

Kochzonen/Kombizonen und Sen- soren. DE-14

Kochzonen/Kombizonen-Daten . . . DE-14

Topferkennung DE-14

Induktionskochfeld einschalten . . . DE-14

Kochzone/Kombizone einschalten/auswählen DE-14

Heizstufe ändern ..... DE-15

Kombizonen DE-16

Boost-Funktion DE-16

Einzelne Kochzone/Kombizone ausschalten ..... DE-17

Sicherungsverriegelung ..... DE-17

Automatische Schutzeinrichtungen DE-18

Induktionskochfeld ausschalten . . . DE-18

Timer-Funktion DE-19

Verwendung als Kurzzeitwecker .. DE-19

Verwendung als Garzeitbegrenzer DE-19

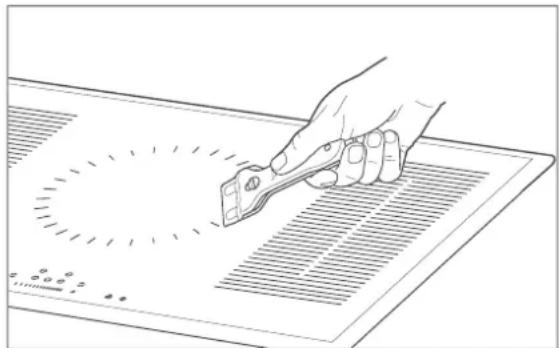

Induktionskochfeld reinigen ..... DE-21

Einbau DE-23

Wichtige Benutzer-Information.... DE-23

Voraussetzungen DE-23

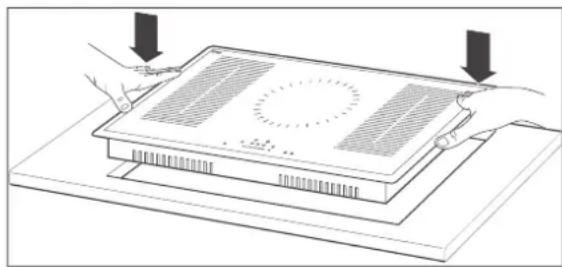

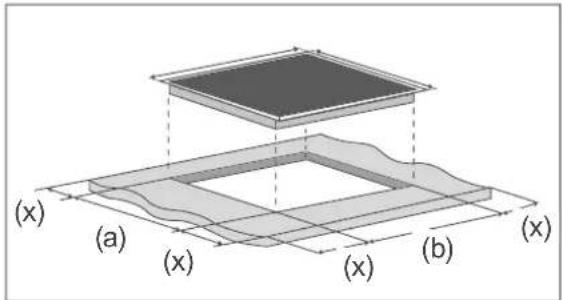

Arbeitsplatte vorbereiten ..... DE-23

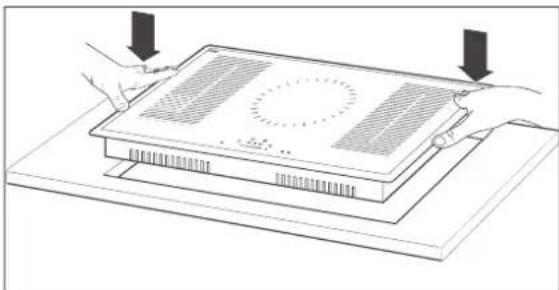

Induktionskochfeld einsetzen ..... DE-24

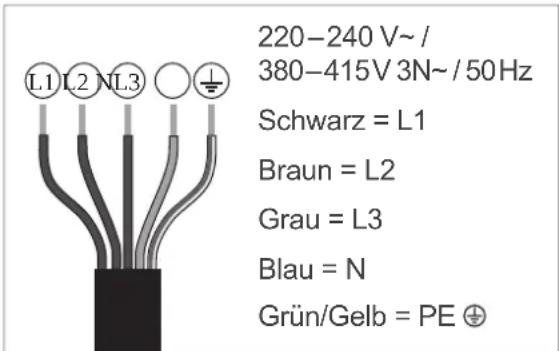

Netzanschluss – Hinweise für den

Installateur DE-25

Anschlussbedingungen ..... DE-25

Fehlersuche DE-26

Fehleranzeige im Display ..... DE-27

Service DE-28

Allgemeiner Service ..... DE-28

Ersatzteile DE-28

Umweltschutz, Abfallvermeidung,

Entsorgung DE-29

Verpackung DE-29

Abfallvermeidung ..... DE-29

Elektro-Altgeräte umweltgerecht entsorgen. DE-29

Produktinformation gemäß VO

(EU) Nr. 66/2014 ..... DE-30

Technische Daten ..... DE-31

Informationen zum Einbau finden Sie ab Seite DE-23.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam

durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

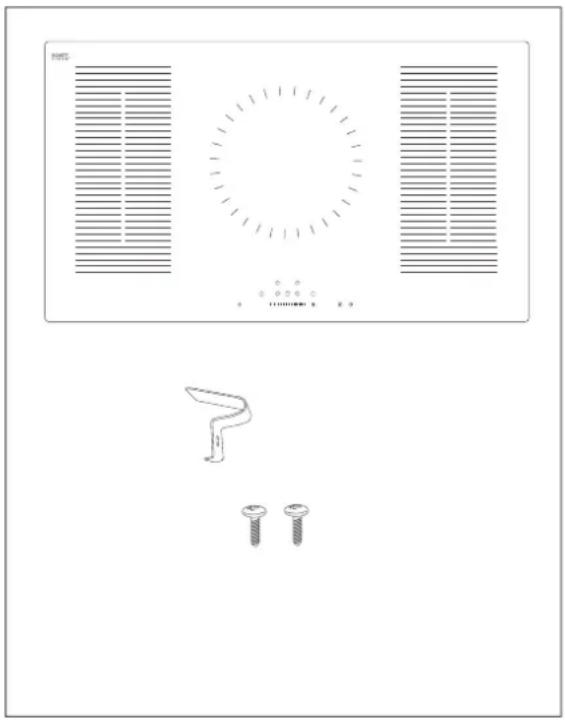

Lieferung

• Induktionskochfeld

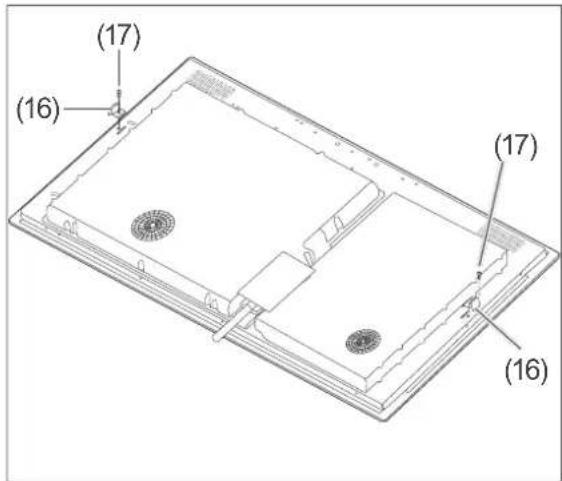

  – Montagematerial; bestehend aus 2 Halteklammern und 2 Schrauben
• Gebrauchsanleitung

Lieferung kontrollieren

1. Nehmen Sie das Gerät aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite DE-28).

WARNUNG!

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

Zu Ihrer Sicherheit

Bestimmungsgemäßer Gebrauch

Das Induktionskochfeld ist zum Kochen und Frittieren von Speisen bestimmt. Es eignet sich nicht für andere Zwecke, z. B. zum Beheizen eines Raumes.

Das Induktionskochfeld muss vor der Benutzung ordnungsgemäß in eine Küchenarbeitsplatte verbaut werden:

Das Induktionskochfeld ist zur Verwendung im privaten Haushalt konzipiert und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus) ausgelegt.

Das Induktionskochfeld ist für den Einbau in eine Küchen-Arbeitsplatte oder Ähnliches vorgesehen. Stellen Sie sicher, dass das Gerät ordnungsgemäß befestigt ist. Die Verwendung von Klebstoffen und Klebemitteln zur Befestigung ist nicht zulässig.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Benutzung beaufsichtigt werden.

Nehmen Sie keine technischen Veränderungen am Gerät vor.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Tipps, zusätzliche Informationen. Dieser Signalbegriff zeigt an, dass

Sie hier nützliche Zusatzinformationen erhalten.

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Einbau etc.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
– sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist;
– Rauch entwickelt oder verbrannt riecht;
– ungewohnte Geräusche erzeugt.
In einem solchen Fall Sicherung ausschalten bzw. herausdrehen und unseren Service kontaktieren (siehe Seite DE-28).

Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist (siehe „Service“ auf Seite DE-28). Nur so haben Sie unsere Garantie und ausreichende Sicherheit. Nicht autorisierte Personen dürfen

den Netzanschluss nicht vor neh men. Sie können sich und andere Benutzer in Le bens ge fahr brin gen! Das gilt auch für das Tren nen vom Stromnetz und den Aus bau des Altgeräts. Das Gerät ist für Wechselspannung 220–240 V\~ / 380–415 V 3N\~ / 50 Hz ausgelegt. Das Gerät darf nur mit der vorinstallierten Netzanschlussleitung vom Typ H07RN-F mit einem Leiterquerschnitt von mindestens 5×1,5 mm² bei einem Bemessungsstrom von maximal 16 A angeschlossen werden.

■ Netzstecker und -kabel von offenem Feuer und heißen Flächen fernhalten.
■ Netzanschlussleitung nicht knicken oder klemmen und nicht über scharfe Kanten legen.
■ Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss sie durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; ziehen Sie gegebenenfalls eine Fachkraft zurate (siehe „Service“ auf Seite DE-28).
■ Vor dem Anschluss des Geräts den betreffenden Stromkreis ausschalten bzw. die betroffenen Sicherungen herausdrehen. Vor dem Zugang zu den Anschlussklemmen müssen alle Versorgungskreise abgeschaltet sein.

■ Die Netzanschlussleitung nicht verlängern oder verändern.
■ Niemals das Gehäuse öffnen.
Dasdefekteodervermeintlichdefekte Gerät niemals selbst re pa rie ren. Sie kön nen sich und spä te re Be nut zer inGefahrbringen.Nurautorisierte FachkräftedürfendieseReparaturen ausführen.
Das Induktionskochfeld ist nicht für den Betrieb mit einem externen Zeitschalter oder einem separaten Fernwirksystem bestimmt.
- Niemals Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
Ist die Oberfl äche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Wasser, das durch Risse ins Innere des Glaskeramikfel ds läuft, kann unter Spannung stehen! Wenn Ihr Glaskeramikfeld Risse aufweist, das Gerät vom Stromnetz trennen (Sicherung ausschalten bzw. herausdrehen). Unseren Service kontaktieren, siehe Seite DE-28.
■ Zum Reinigen der Kochmulde keine Dampf- oder Hochdruckreiniger benutzen. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen der Kochmulde geraten und einen Kurzschluss verursachen.

Risiken für Kinder

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie spielen lassen. Sie können sich darin verfangen und ersticken.

■ Kinder daran hindern, Kleinteile aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Verbrennungsgefahr!

■ Keine Gegenstände, die für Kinder interessant sein könnten, in Stauräumen über oder hinter der Kochmulde aufbewahren. Kinder könnten dazu verleitet werden, auf die Kochmulde zu klettern.
■ Topf- und Pfannengriffe nicht nach vorne über die Arbeitsplatte herausragen lassen, damit Kinder das Kochgeschirr nicht erreichen und herunterziehen können.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder)!

■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen und keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.
■ Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern durchgeführt werden, es sei denn, sie werden beaufsichtigt.
Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Risiken im Umgang mit dem Gerät

WARNUNG

Brandgefahr!

■ Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

■ Wenn Sie Speisen mit Al ko hol zubereiten, lassen Sie das Gerät nicht ohne Auf sicht! Die Spei sen kön nen sich selbst ent zün den.

- Im Brandfall sofort das Gerät ausschalten und den Sicherungsautomaten ausschalten bzw. die Sicherungen herausdrehen. Zum Löschen einen geeigneten Feuerlöscher mit Kennzeichnung „F“ oder eine Löschdecke benutzen.

■ Das Gerät nach dem Er lö schen des Feu ers durch unseren Service über-

prü fen lassen (siehe „Service“ auf Seite DE-28).

■ Niemals Gegenstände auf der Kochfläche lagern.
Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmuldenabdeckungen kann zu Unfällen führen.

■ Das Gerät nicht mit Decken, Lappen oder Ähnlichem abdecken, da diese Gegenstände heiß werden können und ggf. Brandgefahr besteht.

■ Wenn das Kühlgebläse defekt ist, kann das Gerät schnell überhitzen. Dadurch kann das Gerät noch mehr Schaden nehmen und brennbare, angrenzende Gegenstände in Brand stecken. Das Gerät in diesem Fall sofort ausschalten!

VORSICHT

Brandgefahr!

Während des Gebrauchs wird das Gerät heiß. Die Kochzonen/-fl ächen heizen sich im Be trieb stark auf.

■ Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen

Verbrennungsgefahr!

Während des Gebrauchs wird das Gerät heiß. Die Kochzonen/-fl ächen heizen sich im Be trieb stark auf und sind auch nach dem Ausschalten noch heiß; dies wird durch die Restwärmeanzeige signalisiert.

■ VorsichtbeieinerStromunterbrechung: Eventuell vorhandene Restwärme wird dann nicht mehr angezeigt.
■ Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Die Hände bei allen Arbeiten am heißen Gerät mit Küchenhandschuhen oder Topfl appen schützen. Nur trockene Handschuhe oder Topfl appen verwenden. Nasse Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.
■ Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und/oder Steuer-einrichtungen auszuschalten. Nicht allein auf die Topferkennung verlassen.
■ Die Kochzonen/-fl ächen stets selbst ausschalten, wenn Sie einen Garvorgang abbrechen möchten. Das Aufheben der Garzeitbegrenzung beendet nicht den Garvorgang selbst.
■ Das Gerät während der Benutzung nicht unbeaufsichtigt lassen.
- Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
■ Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
■ Niemals auf das Gerät setzen.

■ Das Gerät vor dem Reinigen vollständig abkühlen lassen.

Ausnahme: Zucker- oder stärkehaltige Verunreinigungen, Kunststoff oder Alu-Folie sofort mit einem scharfen, handelsüblichen Schaber von der noch heißen Glaskeramik entfernen. Dabei die Hände mit Kochhandschuhen oder Topfl appen vor Verbrennungen schützen.

Gesundheitsgefahr!

Acrylamid steht im Verdacht, krebserzeugend zu sein. Acrylamid entsteht bei zu starker Erhitzung von Stärke, z. B. in Kartoffeln (Pommes Frites, Chips), Keksen, Toast, Brot etc.

■ Die Gardauer möglichst kurz halten.
■ Die Lebensmittel nur leicht anbräunen, starke Verfärbung vermeiden.
■ Für das Braten von Bratkartoffeln aus rohen Kartoffelscheiben, Reibekuchen usw. in der Bratpfanne statt Öl besser Margarine (mind. 80 % Fett) oder Öl mit etwas Margarine verwenden.

Das Gerät erzeugt ein magnetisches Feld, das eventuell störende Einfl üsse auf Implantate haben könnte.

■ Erkundigen Sie sich ggf. bei Ihrem Arzt nach Auswirkungen auf Implantate wie z. B. Herzschrittmacher oder Defi brillatoren.

Verletzungsgefahr!

Das Gerät hat scharfe Kanten. Bei un- vorsichtiger Handhabung können Sie sich Schnittverletzungen zuziehen.

■ Beim Auspacken und Einbauen des Geräts Schutzhandschuhe tragen.

! HINWEIS

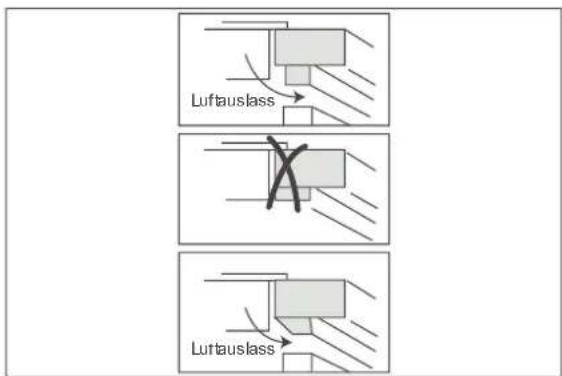

Beschädigungsgefahr durch unsachgemäße Installation des Geräts.

Nicht ausreichender Luftumlauf kann zu Beschädigung durch Überhitzung führen.

■ Kochmulde niemals über einem Backofen ohne Ventilation einbauen!

Beschädigungsgefahr durch Fehlgebrauch!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Die Kochzonen/Kombizonen nicht mit leerem bzw. falschem Koch geschirrbetreiben.
■ Keine Gegenstände auf die Glaskeramik fallen lassen. Auch kleine Ge genstän de können große Schäden verursachen, wenn sie punktförmig auf die Glaskeramik treffen.

■ Glaskeramikoberfl äche und Topfbo- den vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu entfernen.

■ Schweres Geschirr nicht über die Glaskeramikoberfl äche schieben, die Glaskeramik könnte zerkratzen.
■ Keine heißen Töpfe oder Pfannen auf dem Sensorfeld abstellen. Die sich darunter befi ndliche Elektronik kann sonst beschädigt werden.
■ Die Ankochautomatik Boost-Funktion nur benutzen, wenn Geschirr und Speisen die höchste Heizstufe für die Dau er der An koch zeit problemlos vertragen.
■ Keine magnetisierbaren Gegenstände (z. B. Kreditkarten) in der Nähe oder auf der Kochmulde ablegen, da sie durch das elektromagnetische Feld beschädigt werden können.
Das Gerät nicht als Arbeits- oder Abstellfl äche nutzen. Wärmeempf ndliche Materialien wie Plastikschüsseln könnten sonst beschädigt werden.
■ Keine scharfen abrasiven Reinigungsmittel,Scheuermittel,Scheuerpulver oder Stahlschwämme verwenden; sie kön nen die Oberfl ä che zerkratzen. Dies kann das Glas zerstören.
Das Gerät regelmäßig mit einem speziellen Pfl egemittel reinigen und pfl e-gen, das ein spezielles Imprägnieröl für Kochmulden enthält. Solche Pfl egemittel sind über den Fachhandel zu beziehen.

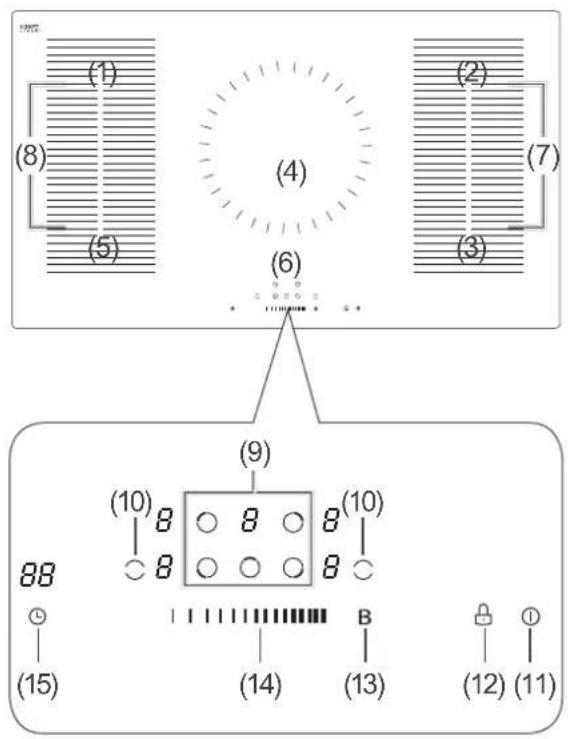

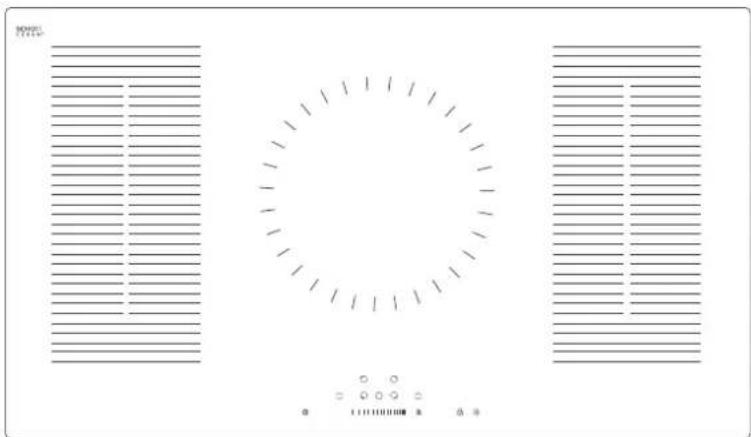

Bedienelemente und Geräteteile

Induktionskochfeld

(1) Kochzone hinten links
(2) Kochzone hinten rechts
(3) Kochzone vorne rechts
(4) mittlere Kochzone, ∅ 290 mm
(5) Kochzone vorne links
(6) Sensorfeld
(7) Kombizone rechts
(8) Kombizone links

Sensorfeld

(9) Auswahlsensoren für Kochzonen
(10) Auswahlsensor für Kombizonen
(11) Ein/Aus-Sensor
(12) Sensor Sicherungsverriegelung
(13) Boost-Sensor
(14) Slider-Sensor
(15) Timer-Sensor

Das Induktionskochfeld

Wirkungsprinzip eines Induktionskochfelds

Unterhalb der Glaskeramik-Oberfläche befindet sich eine Spule, die von Strom durchflossen wird. Dadurch wird ein magnetisches Wechselfeld erzeugt. Dieses induziert in einem darüber platzierten metallischen Topf Wirbelströme, die das Metall des Topfes und von dort durch Wärmeübertragung den Topfinhalt aufheizen. Die Induktionsströme machen also aus dem Topf selbst einen Wärmegeber. Die Oberfläche der Glaskeramikplatte heizt sich zwar auf, aber nicht infolge des elektrischen Feldes, sondern durch die Wärme, die vom Topf ausgeht.

Die Induktionstechnik hat zwei wesentliche Vorteile:

• Da die Wärme ausschließlich im Topf erzeugt wird, ist die maximale Wärmeausnutzung sichergestellt.
• Es tritt kein Wärmeträgheitseffekt auf: Der Kochvorgang beginnt, sobald ein Topf auf eine Kochzone gestellt wird, und er endet, wenn der Topf von der Kochzone weggenommen wird. Auf diese Weise läuft der Kochvorgang erheblich schneller ab und es wird Energie gespart.

Geräuschentwicklung bei der Benutzung des Induktionskochfelds

Die Technologie der Induktionserhitzung beruht auf der Eigenschaft bestimmter Metallwerkstoffe, in Schwingungen versetzt zu werden, wenn Hochfrequenzwellen auf sie einwirken. Unter bestimmten Umständen können diese Schwingungen Geräusche verursachen. All diese Geräusche entstehen weder aufgrund technischer Fehler, noch sind sie Zeichen schlechter Qualität, sondern sie hängen mit der Technik der Induktion zusammen. Sie haben auch keine negativen Auswirkungen auf Töpfe oder Geräts.

Mögliche Geräusche:

- Tiefes Brummen wie bei einem Trafo Dieses Geräusch kann auftreten, wenn eine hohe Heizstufe eingestellt ist. Ursache hierfür ist, dass eine hohe Energiemenge vom Induktionskochfeld auf das Kochgerät übertragen wird. Das Geräusch verschwindet oder wird schwächer, sobald die Heizstufe verringert wird.

– Leises Pfeifen Dieses Geräusch kann auftreten, wenn ein leeres Kochgerät auf eine Kochzone gestellt wird. Es verschwindet, sobald man Wasser oder Lebensmittel in das Kochgerät gibt.

- Prasseln Dieses Geräusch kann bei Kochgeräten auftreten, die aus Schichten unterschiedlicher Werkstoffe bestehen. Das Geräusch wird durch Schwingungen an den Verbindungen der verschiedenen Werkstoffschichten verursacht.

Dieses Geräusch entsteht im Kochgerät selbst. Es kann sich je nach Art und Menge des zu kochenden Lebensmittels verändern.

– Hohe Pfeiftöne Diese Geräusche können hauptsächlich bei Kochgeräten auftreten, die aus verschiedenen Werkstoffschichten bestehen, und zwar dann, wenn diese bei maximaler Heizstufe auf zwei aneinander grenzenden Kochzonen in Betrieb genommen werden. Sie werden geringer, sobald die Heizstufe verringert wird.

- Surren Beim Kochen auf dem Induktionskochfeld kann, abhängig von Topf, Füllmenge oder Temperatur, ein leicht surrendes Geräusch auftreten.

Bei einigen Töpfen kann dieses Geräusch auftreten, bis sie warm sind, bei anderen erst, wenn sie warm sind; bei einigen nur dann, wenn kaum etwas eingefüllt ist, bei wieder anderen nur, wenn sie ganz gefüllt sind. Das Geräusch kann durchgängig auftreten oder in Intervallen. Es kann beim selben Topf auf der einen Kochzone auftreten,

auf der anderen nicht. Sogar bei demselben Topf auf derselben Kochzone kann es sein, dass das Geräusch nicht jedes Mal auftritt. Es kann auftreten, wenn ein bestimmter Topf in einer bestimmten Position auf der Kochzone steht – und beim nächsten Mal wieder nicht.

– Ventilatorgeräusch

Damit die Elektronik im Innern des Geräts nicht überhitzt, ist das Gerät mit einem Ventilator ausgestattet. Der Ventilator wird automatisch zusammen mit der Kochzone eingeschaltet und läuft nach dem Ausschalten der Kochzone noch einige Zeit nach.

Auch dieses Geräusch ist völlig normal, also kein Hinweis auf einen technischen Defekt oder minderwertige Qualität des Produkts.

Das richtige Kochgeschirr

Verwenden Sie nur Kochgeschirr, das für Induktionskochfelder geeignet ist. Schauen Sie nach dem Insymbol am Boden oder auf der Verdes Kochgeschirrs.

Verwenden Sie am besten ferromagnetisches Geschirr aus emailliertem Stahl, Gusseisen oder spezielles Induktionsgeschirr aus rostfreiem Edelstahl. Ihr Geschirr ist geeignet, wenn der Topf- oder Pfannenboden einen Magneten anzieht. Ungeeignet ist Geschirr aus Edelstahl, Glas, Keramik, Kupfer oder Aluminium. Diese Materialien erkennt das Induktionskochfeld nicht und zeigt beim Versuch, die Kochzone/Kombizone einzuschalten, die Anzeige ^4 . Bei geeignetem Kochgeschirr wird stattdessen die Heizstufe angezeigt.

Verwenden Sie möglichst nur Kochgeschirr mit dickem Boden oder energie- und zeitsparende Dampfdrucktöpfe. Die relativ hohen Anschaffungskosten sind schnell wieder eingespart.

Nicht verwenden sollten Sie:

– eingedrückte oder ausgebeulte Töpfe.
– Töpfe mit rauem Boden.
– Töpfe mit gerundetem Boden.
– beschichtetes Kochgeschirr, das innen zerkratzt ist.
- zu großes oder zu kleines Kochgeschirr.

Wenn Sie einen Topf verwenden, der etwas größer als die Kochzone ist, erreichen Sie die effizienteste Energienutzung.

Als Topf- bzw. Pfannengröße wird immer der Durchmesser d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner.

Achten Sie darauf, dass sich das Kochgeschirr immer in der Mitte der Kochzone/Kombizone befindet.

Energiespartipps

Lassen Sie beim Kochen möglichst immer den Deckel auf dem Topf. Flüssigkeiten werden mit Deckel schneller zum Kochen gebracht als ohne.

Verwenden Sie nur hoch- und neuwertige Töpfe und Pfannen. Sie liegen plan auf dem Induktionskochfeld auf und haben dadurch eine bessere Energieleitfähigkeit als Kochgeschirr mit verzogenem oder verbeultem Boden (beachten Sie auch das Kapitel „Das richtige Kochgeschirr“).

Schalten Sie die Heizstufe rechtzeitig zurück und kochen Sie mit einer möglichst niedrigen Einstellung weiter.

Kochen Sie, wann immer es möglich ist, mit Schnellkochtöpfen. Dadurch halbiert sich der Garvorgang, und Sie sparen eine Menge Energie.

Nehmen Sie zum Garen nur so viel Wasser wie Sie wirklich benötigen. Zur Erwärmung von Wasser ist sehr viel Energie nötig.

Kochzonen/Kombizonen und Sensoren

Das Induktionskochfeld besitzt fünf Kochzonen. Die Kochzonen (1) und (5) sowie (2) und (3) können zu den Kombizonen (8) bzw. (7) kombiniert werden. Jeder Kochzone/Kombizone ist auf dem Sensorfeld (6) ein Sensor zugeordnet.

Alle Sensoren müssen sauber sein und dürfen nicht von Gegenständen bedeckt

Betätigen Sie die Sensoren immer mit der ganzen Fingerkuppe, nicht nur mit der Fingerspitze. Damit die Sensoren einwandfrei funktionieren, müssen die Sensoren und Ihre Finger sauber und trocken sein.

Bei jeder registrierten Berührung der Sensoren ertönt ein akustisches Signal.

Kochzonen/Kombizonen-Daten

Koch-zone/Kombizone	Mindestdurch-messer/Abmaße des Koch-geschirrs	max. Leistung
○	160 mm 1800/2300 W
○	160 mm 1800/2300 W
○	160 mm 1800/2300 W
○	160 mm 1800/2300 W
○	180 mm 2200/3000 W
○	250 mm 3000/3600 W

Topferkennung

In jeder Kochzone/Kombizone ist eine Topferkennung installiert. Die Topferkennung bewirkt, dass die Kochzone/Kombizone nur dann aktiviert wird, wenn sich tatsächlich ein Topf mit ferromagnetischem Boden oder ein anderer Gegenstand aus dem gleichen Metall auf ihr befindet. Die Kochzone/Kombizone wird inaktiv,

sobald der Topf oder der magnetische Gegenstand weggenommen wird.

Induktionskochfeld einschalten

- Um das Induktionskochfeld einzuschalten, berühren Sie den Ein/Aus-Sensor (11). Es ertönt ein akustisches Signal. In der Heizstufen-Anzeige neben jedem Kochzonen/Kombizonen-Sensor und dem Timer-Sensor (15) leuchten Querstriche.

Wenn Sie innerhalb einer Minute nach dem Einschalten keinen Sensor berühren oder kein geeignetes Kochgeschirr die Kochzone/Kombizone stellen, schaltet das Induktionskochfeld automatisch ab.

Kochzone/Kombizone einschalten/auswählen

1. Stellen Sie einen geeigneten Topf bzw. eine geeignete Pfanne auf die gewünschte Kochzone/Kombizone. Achten Sie dabei darauf, dass der Boden des Kochgeschirrs und die Kochzone/Kombizone sauber und trocken ist.

1. Schalten Sie das Induktionskochfeld ein, indem Sie den Ein/Aus-Sensor (11) berühren.

2. Berühren Sie den entsprechenden Kochzonen/Kombizonen-Sensor.

Die Heizstufen-Anzeige neben dem Kochzonen/Kombizonen-Sensor leuchtet auf und blinkt (in diesem Fall zeigt die Anzeige „☐“ an, d. h. keine Heizleistung).

1. Stellen Sie die Heizstufe der Kochzone/Kombizone mit dem Slider-Sensor (14) ein. Wischen Sie dazu mit dem Finger über den Slider-Sensor, bis die gewünschte Heizstufe neben dem Sensor angezeigt wird.

☐ = Kochzone/Kombizone ausgeschaltet ☐ = Höchste Heizstufe

Wenige Sekunden nach der letzten Berührung hört die Heizstufen-Anzeige auf zu blinken und der Heizvorgang beginnt.

Wenn in der Heizstufen-Anzeige statt der Heizstufe die Anzeige „- blinkt, kann dies mehrere Ursachen haben, z. B.:

– Das Kochgeschirr steht nicht auf der richtigen Kochzone/Kombizone.
– Das verwendete Kochgeschirr ist nicht zum Kochen auf Induktionskochfeldern geeignet.
– Das Kochgeschirr ist zu klein oder steht nicht mittig auf der Kochzone/Kombizone.

Solange kein geeignetes Kochgeschirr auf der eingeschalteten Kochzone/Kombizone steht, findet kein Heizvorgang statt.

Wenn Sie den Topf von einer Kochzone/Kombizone heben, erscheint in der Heizstufen-Anzeige ebenfalls die Anzeige „-“. Sobald Sie den Topf auf die Kochzone/Kombizone zurückstellen, wird wieder die zuvor eingestellte Heizstufe angezeigt.

Bei permanent leuchtenden Heizstufen-Anzeigen reagiert der Slider-Sensor (14) nicht auf Berührung. Erst wenn Sie eine Kochzone/Kombizone angewählt haben (blinkende Heizstufen-Anzeige), können Sie die Heizstufe mit dem Slider-Sensor einstellen.

Heizstufe ändern

1. Um die Heizstufe einer Kochzone/Kombizone bei laufendem Betrieb zu ändern, berühren Sie zunächst den Sensor der gewünschten Kochzone/Kombizone. Die Heizstufen-Anzeige neben der Kochzone/Kombizone blinkt.
2. Ändern Sie die Heizstufe, indem Sie nach links oder rechts über den Slider-Sensor (14) wischen.

Nach wenigen Sekunden leuchtet die Anzeige der ausgewählten Kochzone/Kombizone wieder permanent und die neue Heizstufe ist eingestellt.

Die richtige Heizstufe

Entnehmen Sie bitte dieser Tabelle, welche Heizstufen für welche Verwendung geeignet sind. Die genaue Einstellung ist jedoch von verschiedenen Faktoren abhängig, z. B. vom Kochgeschirr und von Art und Menge der Speisen. Deshalb sind Abweichungen möglich.

Heizstufe	Geeigneter Kochvorgang
1–2 Vorsichtiges Erwärmen von kleinen Speisemengen.Schmelzen von Schokolade, Butter und leicht brennbaren Speisen.Leichtes Köcheln.Langsames Erwärmen.
3–4 Wiederaufwärmen von Speisen.Schnelles Köcheln.Kochen von Reis.
5–6 Pfannkuchen.
7–8 Dünsten.Kochen von Nudeln.
9	S c hSuppe zum Kochen bringen.Wasser zum Kochen bringen.

Betriebsdauerbegrenzung

Jede Kochzone/Kombizone ist mit einer Betriebsdauerbegrenzung versehen. Falls die Heizstufe längere Zeit nicht geändert worden ist, wird die Kochzone/Kombizone automatisch abgeschaltet und die Restwärmeanzeige „H“ aktiviert.

Die maximale Betriebsdauer wird gemäß der zuletzt angewählten Heizstufe eingestellt.

Heizstufe Maximale Betriebsdauer

1, 2, 3 8 Stunden

4, 5, 6 4 Stunden

7, 8, 9 2 Stunden

Kombizonen

Die Verwendung der Kombizonen ist sinnvoll, wenn Sie einen großen Topf oder einen Bräter verwenden wollen.

Bitte beachten Sie die korrekte Platzierung des Kochgeschirrs:

• Stellen Sie das Kochgeschirr immer in die Mitte der Kombizone.
• Achten Sie bei ovalen oder rechteckigen Brätern darauf, dass sie die Mitte beider Teil-Kochflächen abdecken.
• Das Kochgeschirr sollte mindestens 34 der Kombizone bedecken. Einen runden Topf in die Mitte einer Kombizone zu stellen, ist nicht empfehlenswert.

1. Berühren Sie einen der Sensoren (10) für die Kombizoneh. e s

2. Stellen Sie die gewünschte Heizleistung mit dem Slider-Sensor (14) ein.

A

Boost-Funktion

Bei aktiver Boost-Funktion heizt die Kochzone/Kombizone 5 Minuten lang mit maximaler Leistung auf. Nach dieser Zeit schaltet die Kochzone/Kombizone wieder auf die ursprüngliche Heizstufe zurück. Falls die ursprüngliche Heizstufe „0“ war, schaltet die Kochzone/Kombizone auf Heizstufe „9“.

Die Boost-Funktion ist z. B. für scharfes Anbraten oder zum Wasserkochen sinnvoll. Sie eignet sich auch zum schnellen Aufkochen und anschließendem Weiterkochen bei reduzierter Temperatur. Wählen Sie hierfür zunächst eine mittlere Heizstufe (z. B. „5“) und schalten Sie dann die Boost-Funktion zu.

Die Boost-Funktion ist bei allen Kochzonen sowie der Kochfläche zuschaltbar.

1. Berühren Sie den Sensor der Kochzone/Kombizone, für die Sie die Boost-Funktion aktivieren möchten.
   Die Heizstufen-Anzeige der Kochzone/Kombizone blinkt.

1. Berühren Sie den Boost-Sensor (13). In der Heizstufen-Anzeige blinkt nun „b.“.

Nach ca. 5 Minuten kehrt die Heizstufenanzeige zur Anzeige der ursprünglich gewählten Heizstufe zurück.

1. Um die Boost-Funktion vorzeitig zu deaktivieren, berühren Sie den Sensor der Kochzone/Kombizone, für die Sie die Boost-Funktion deaktivieren möchten.
2. Berühren Sie den Boost-Sensor (13). In der Heizstufen-Anzeige erlischt „b.“ neben der gewählten Kochzone/Kombizone und die ursprüngliche Heizstufe wird wieder angezeigt.

Einzelne Kochzone/ Kombizone ausschalten

1. Berühren Sie den Sensor der Kochzone/Kombizone, die Sie abschalten möchten.
2. Berühren Sie den Slider-Sensor (14) am linken Ende oder wischen Sie mit dem Finger nach links über den Slider-Sensor, bis die Heizstufen-Anzeige „0“ anzeigt. Nach wenigen Sekunden wechselt die Heizstufen-Anzeige zu „H“ oder „—“.

VORSICHT

Verbrennungsgefahr!

■ Eine Kochzone/Kombizone immer nur über die Sensoren ausschalten, niemals durch das Herunternehmen des Kochgeschirrs von der Kochzone/Kombizone. Anderenfalls wird die Kochzone/Kombizone wieder aktiv, sobald ein Topf oder ein anderer Gegenstand aus ferromagnetischem Metall darauf gestellt wird.
■ Keine Gegenstände auf nicht ausgeschaltete Kochzonen/Kombizonen ablegen. Es besteht die Gefahr, dass die Kochzone/Kombizone aktiviert und der Gegenstand erhitzt wird.

Sicherungsverriegelung

Ihr Gerät ist mit einer Sicherungsverriegelung ausgestattet, die vor versehentlicher oder unbefugter Benutzung des Geräts schützt.

Sicherungsverriegelung aktivieren

1. Schalten Sie das Gerät mit dem Ein/Aus-Sensor (11) ein.
2. Stellen Sie ggf. die Kochzonen/-fläche und ggf. den Timer wie gewünscht ein.
3. Berühren Sie den Sensor Sicherungsverriegelung (12).

In der Anzeige neben dem Timer-Sensor (15) erscheint „o“. Alle Sensoren außer dem Ein/Aus-Sensor (11) sind nun gesperrt.

Das Gerät lässt sich auch bei eingeschalteter Sicherungsverriegelung ausschalten. Vor der nächsten Benutzung müssen Sie dann jedoch die Sicherungsverriegelung deaktivieren.

Sicherungsverriegelung deaktivieren

1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
   In der Anzeige des Timer-Sensors (15) leuchtet „Lo“.
2. Berühren Sie den Sensor Sicherungsverriegelung (12) drei Sekunden lang.
   Die Anzeige „L _o “ wird durch „--“ ersetzt. Jetzt können Sie wieder alle Sensoren des Geräts verwenden.

Automatische

Schutzeinrichtungen

Das Gerät verfügt über eine Reihe von Schutzeinrichtungen, die vor Gefahren warnen und das Gerät vor Beschädigung schützen.

Restwärme-Anzeige

Beim Kochvorgang überträgt sich die Wärme des Topfes auf die Glaskeramik und die Kochzone/Kombizone wird heiß. Wenn Sie die Kochzone/Kombizone oder das gesamte Induktionskochfeld ausschalten, erscheint in der Heizstufen-Anzeige einer noch heißen Kochzone/Kombizone die Restwärmeangzeige „H“.

Sinkt die Temperatur der Kochzone/Kombizone unter einen bestimmten Wert, erlischt die Restwärmeanzeige „H“.

Automatische

Leistungsreduzierung

Die Temperatur der elektronischen Elemente im Innern des Geräts wird ständig überwacht.

Steigt die Wärme zu stark an, wird das Gerät automatisch abgeschaltet.

Induktionskochfeld ausschalten

• Um das gesamte Induktionskochfeld auszuschalten, berühren Sie den Ein/Aus-Sensor (11).
  Ein akustisches Signal ertönt. Sämtliche Leuchtanzeigen bis auf die blinkenden Restwärmeanzeigen „H“ erlöschen.

Timer-Funktion

Sie können die Timer-Funktion als Kurzzeitwecker oder Garzeitbegrenzer für eine oder mehrere Kochzonen/Kombizonen verwenden.

Die maximale Timer-Einstellung beträgt 99 Minuten.

Verwendung als Kurzzeitwecker

Damit Sie den Kurzzeitwecker benutzen können, muss das Gerät eingeschaltet sein.

Alarmzeit einstellen

1. Berühren Sie den Timer-Sensor (15). Auf dem Display erscheint die Anzeige „10“, wobei die „0“ blinkt.
2. Wischen Sie über den Slider-Sensor (14), um die gewünschte Zahl einzustellen.
3. Berühren Sie erneut den Timer-Sensor (15).
   Auf dem Display blinkt nun die „1“.
4. Wischen Sie über den Slider-Sensor (14), um die gewünschte Zahl einzustellen.
   Nach ein paar Sekunden endet das Blinken; die Alarmzeit ist eingestellt.
   Wenn die Alarmzeit abgelaufen ist, ertönt ein Signalton.

Alarmzeit ändern

- Gehen Sie vor, wie im Abschnitt „Alarmzeit einstellen“ beschrieben (siehe „Alarmzeit einstellen“ auf Seite DE-19), und stellen Sie die Alarmzeit neu ein.

Countdown abbrechen

- Gehen Sie vor, wie im Abschnitt „Alarmzeit einstellen“ beschrieben (siehe „Alarmzeit einstellen“ auf Seite DE-19), und setzen Sie die Alarmzeit auf „☐☐“.

Verwendung als Garzeitbegrenzer

i Damit der Timer als Garzeitbegrenzer benutzt werden kann, müssen das Gerät eingeschaltet und die auszuwählende(n) Kochzone(n)/-fläche(n) in Betrieb sein.

Hinweise zur Garzeitbegrenzung

– Sie können für alle Kochzonen/Kombizonen Garzeitbegrenzungen einstellen.
- Haben Sie bei mehreren Kochzonen eine Garzeitbegrenzung aktiviert, blinkt jeweils der rote Punkt bei der Kochzone/Kombizone mit der kürzesten Zeiteinstellung.
- Wenn die Garzeitbegrenzung einer Kochzone/Kombizone erreicht ist, schaltet sich diese Kochzone/Kombizone automatisch ab.
- Wenn alle Kochzonen/Kombizonen abgeschaltet sind, schaltet sich nach einigen Sekunden auch das Gerät automatisch ab.

Garzeitbegrenzung einstellen

1. Berühren Sie den Slider-Sensor der Kochzone, für die Sie eine Garzeitbegrenzung einstellen wollen. Die Heizstufenanzeige beginnt zu blinken.

1. Berühren Sie den Timer-Sensor (15). Auf dem Display erscheint die Anzeige „I☐“, wobei die „☐“ blinkt. Neben der Heizstufen-

anzeige der gewählten Kochzone erscheint ein Punkt, der ebenfalls blinkt.

1. Stellen Sie die Garzeit ein, wie im Abschnitt „Alarmzeit einstellen“ (siehe „Alarmzeit einstellen“ auf Seite DE-19) beschrieben.

Nach einigen Sekunden endet das Blinken der Garzeitanzeige über den Timer-Sensor (15), und nur noch der Punkt bei der Heizstufenanzeige blinkt.

Garzeitbegrenzung ändern

Sie können eine bereits eingestellte Garzeitbegrenzung jederzeit ändern.

- Gehen Sie vor, wie im Abschnitt „Alarmzeit einstellen“ beschrieben (siehe „Alarmzeit einstellen“ auf Seite DE-19), und stellen Sie die Garzeit neu ein.

Garzeitbegrenzung aufheben

- Gehen Sie vor, wie im Abschnitt „Alarmzeit einstellen“ beschrieben (siehe „Alarmzeit einstellen“ auf Seite DE-19), und setzen Sie die Garzeit auf „☐☐“.

Garzeitbegrenzung für mehrere Kochzonen einstellen

- Gehen Sie für jede gewünschte Kochzone vor, wie im Abschnitt „Aarmzeit einstellen“ beschrieben (siehe „Alarmzeit einstellen“ auf Seite DE-19), und stellen Sie die gewünschte Garzeit ein.

Induktionskochfeld reinigen

VORSICHT!

Verbrennungsgefahr!

Unsachgemäße Reinigung kann zu Verbrennungen führen.

■ Vor dem Reinigen Kochmulde abschalten und vollständig abkühlen lassen. Ausnahme: Sie wollen zucker- oder stärkehaltige Speisereste, Kunststoffe oder Alufolien entfernen (siehe nächste Seite).
■ Vorsichtig vorgehen, da die Kochzonen/Kombizonen auch nach dem Erlöschen der Restwärme-Anzeige „H“ noch heiß sein können.

HINWEIS

Gefahr von Sachschäden!

Wenn Sie die Kochmulde unsachgemäß benutzen, können Schäden entstehen.

■ Zum Reinigen der Kochmulde keine Dampf- oder Hochdruckreiniger benutzen. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen der Kochmulde geraten und einen Kurzschluss verursachen.
■ Keine scharfen abrasiven Reinigungsmittel,Scheuermittel,Scheuerpulver oder Stahlschwämme verwenden; sie kön nen die Oberfl ä che zerkratzen. Dies kann das Glas zerstören.
■ Die Kochmulde regelmäßig mit einem speziellen Pfl egemittel reinigen und pfl egen, das ein spezielles Imprägnieröl für Kochmulden enthält. Solche Pfl egemittel sind über den Fachhandel zu beziehen.

Leichte, nicht fest eingebrannte Verschmutzungen

• Schalten Sie das Gerät ab.
- Wischen Sie leichte Verschmutzungen nach dem Abkühlen mit einem feuchten Lappen ab.
- Verwenden Sie ggf. etwas geeigneten Reiniger und wischen Sie diesen mit kla- rem Wasser ab.
- Trocknen Sie die Flächen anschließend mit einem weichen Tuch ab, um Kalkflecken zu vermeiden.
- Helle Flecken mit Perlfarbton (Aluminiumrückstände, z. B. von Alufolien) können Sie leicht mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.
- Zum Entfernen von Kalkrückständen eignet sich Essig gut.

Feste, eingebrannte Verschmutzungen

• Hartnäckige Verschmutzungen lösen Sie nach dem Abkühlen am besten mit einem Klingenschaber. Im Fachhandel finden Sie auch speziell dafür geeignete Reinigungsmittel.
• Wischen Sie die Fläche zum Schluss mit einem feuchten Lappen ab.
• Behandeln Sie das Gerät nach dem Reinigen mit einem speziellen Pflegemittel.

Zucker- oder stärkehaltige Speisereste, Kunststoffe oder Alufolien

! HINWEIS

Zucker- oder stärkehaltige Speisereste sowie Reste von Kunststoffen oder Alufolien können die Kochmulde dauerhaft und irreparabel beschädigen.

• Solche Verunreinigungen sofort mit einem scharfen, handelsüblichen Klingenschaber von der noch heißen Glaskeramik entfernen. Dabei die Hände mit Kochhandschuhen oder Topflappen vor Verbrennungen schützen.
• Wenn das Gerät abgekühlt ist, können Sie hartnäckige Verschmutzungsreste mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.
• Behandeln Sie das Gerät nach dem Reinigen mit einem speziellen Pflegemittel.

Übergekochtes auf den Sensoren

1. Schalten Sie das Gerät aus.
2. Wischen Sie Übergekochtes mit einem weichen Lappen auf.
3. Wischen Sie die Sensorfläche mit einem leicht feuchten Tuch ab.
4. Wischen Sie die Sensorfläche mit einem Papiertuch vollständig trocken.
5. Schalten Sie das Gerät wieder ein.

Wenn die Sensoren verschmutzt sind, z. B. durch Übergekochtes, kann sich das Gerät selbst abschalten. Es ertönt ein Signalton. Wenn die Sensoren verschmutzt oder feucht sind, funktionieren sie ggf. nicht.

Einbau

Wichtige Benutzer-Information

Das Gerät ist für den Einbau in eine Küchen-Arbeitsplatte oder Ähnliches vorgesehen. Wenn Ihre handwerklichen Fähigkeiten ausreichen, können Sie den Einbau selbst durchführen. Der elektrische Anschluss muss aber von einer autorisierten Fachkraft durchgeführt werden.

Voraussetzungen

Folgende Voraussetzungen müssen erfüllt sein, um einen sachgerechten Betrieb zu gewährleisten:

• Das Gerät entspricht der Wärmeschutzklasse „Y“ (EC 335-2-6) d. h. es darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden. Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100 °C). Ist das nicht der Fall, so kann dies zur Verformung oder Ablösung der Belagfläche führen.
  – Der Abstand zwischen Induktionskochfeld und Dunstabzugshaube muss mindestens 760 mm betragen.
  – Bauen Sie das Induktionskochfeld nicht direkt neben einem Kühl- oder Gefrierschrank ein. Durch die Wärmeabgabe steigt dessen Energieverbrauch unnötig.
• Unterhalb des gesamten A sen Sie zur Kühlung mindestens 100 mm Frei raum lassen. In die sem Be reich dürfen sich keine wärmeempfindlichen Gegenstände (Unterschrank, Schublade etc.) befin den.

Eventuell vorhandene Seitenwände oder Schubladenkästen müssen Sie entsprechend aussägen beziehungsweise ausbauen.

Arbeitsplatte vorbereiten

Folgende Voraussetzungen müssen erfüllt sein, um einen sachgerechten Betrieb zu gewährleisten:

– Die Arbeitsplatte muss mindestens 30 mm dick und mindestens 590 mm tief sein, waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedich tet sein.
– Das Induktionskochfeld muss an allen Seiten von mindestens 50 mm Arbeitsplatte umrahmt werden.

– Ist das Induktionskochfeld vom Rest des Einbauschranks durch eine horizontale Sicherungsplatte getrennt, muss der Raum zwischen Geräteboden und Sicherungsplatte mindestens 50 mm hoch sein.
– Ist das Induktionskochfeld vom Rest des Einbauschranks durch eine vertikale Sicherungsplatte getrennt, muss der Raum zwischen Wand und Sicherungsplatte mindestens 30 mm betragen.
– Im hinteren Teil der Sicherungsplatte muss eine quadratische Öffnung mit einem Seitenmaß von mindestens 80 mm herausgeschnitten werden.
- Soll das Induktionskochfeld über einem Backofen mit Ventilation eingebaut werden, muss der Abstand zwischen dem Geräteboden und der Decke des Backofens mindestens 50 mm betragen.
- An der Vorderseite des Induktionskochfelds muss zwischen dem Induktionskochfeld und dem Backofen oder Unterschrank ein Luftauslass von mindestens 10 mm sein.
- Furniere, Kunststoffbeläge und verwendete Kleber müssen bis 100 °C hitzebeständig sein.

- Das Gerät muss so eingesetzt werden, dass der Luftauslass nicht behindert ist.

– Sägen Sie einen Aus schnitt in die Arbeitsplatte:

(a) 490 mm × (b) 870 mm.
(x) > 58 mm.

Wenn bereits ein Kochfeld eingebaut war, muss dessen Ausschnitt dieselben Abmaße haben.

Induktionskochfeld einsetzen

1. Nehmen Sie das Gerät aus der Ver pa- c kung.
2. Entfernen Sie alle Schutz- und Verpackungsmaterialien.
3. Drehen Sie das Gerät um, und legen Sie es mit der Unterseite nach oben auf eine weiche, saubere Oberfläche, z. B. die Verpackung. Anderenfalls kann die Glaskeramik zerkratzen.

1. Stecken Sie die beiliegenden Halteklammern (16) mit dem kurzen abgewinkelten Ende in die dafür vorgesehenen Schlitze auf der Unterseite des Geräts.
2. Schrauben Sie die Halteklammern mit den beiliegenden Schrauben (17) fest

1. Setzen Sie das Gerät mit dem Sensorfeld nach vorne in den Ausschnitt der Arbeitsplatte. Richten Sie es gleichmäßig aus und drücken Sie es kräftig an.

Durch die beiden Halteklammern (16) wird das Gerät fixiert.

1. Führen Sie vor der ersten Benutzung des Geräts eine gründliche Reinigung durch (siehe „Induktionskochfeld reinigen“ auf Seite DE-21).

Netzanschluss – Hinweise für den Installateur

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu einem elektrischen Stromschlag führen.

■ Die Kochmulde darf nur durch autorisierte Fachkräfte, wie unseren Technik Service, angeschlossen werden (siehe Seite DE-28). Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen!
Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein.

Anschlussbedingungen

– Das Gerät ist für Wechselspannung 220–240 V\~/380–415 V 3N\~/50 Hz ausgelegt.
– Es ist eine separate Stromversorgung erforderlich.
- Das Gerät darf nur mit der vorinstallierten Netzanschlussleitung vom Typ H07RN-F mit einem Leiterquerschnitt von mindestens 5 × 1,5 ~mm^2 angeschlossen werden.

Kleinster Querschnitt der Leiter
Bemessungsstrom des Geräts in A	Nennquerschnitt in mm2
>10 und ≤ 16	1,5

- Beim Anschluss müssen die VDE-Bestimmungen sowie die „Technischen Anschlussbedingungen“ beachtet werden. Berührungsschutz muss gewährleistet sein

Netzanschlussleitung anschließen

1. Schalten Sie vor dem Zugang zu den Anschlussklemmen alle Versorgungsstromkreise aus und sichern Sie sie gegen Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschlussleitungen allpolig spannungsfrei sind.
3. Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen.

1. Schließen Sie die Netzanschlussleitung gemäß des Schaltbilds an die Herdanschlussdose an.
2. Verlegen Sie die Netzanschlussleitung so, dass sie das Gehäuse des Geräts nicht berührt, da es während des Betriebs sehr heiß werden kann.

380-415 V 3N~ / 50 Hz
3-L3	4 L1 an □, L2 an □, L3 an □
2-L2 N	5 N an □ (gebrückt)
1-L1 PE-	⊕ (PE) an ⊕

L1 – L3: Phase(n), N: Null-Leiter,

PE: Schutzleiter (Erde)

Fehlersuche

WARNUNG!

Unsachgemäßer Umgang, fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Schlag oder Kurzschluss führen.

• Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.SiekönnensichundspätereBenutzerinGefahrbringen.Nurautorisierte FachkräftedürfendieseReparaturenausführen.
  ■ Bei Rissen in der Glaskeramik auf keinen Fall wei ter ko chen. Wasser, das durch Risse ins Innere der Kochmulde läuft, kann unter Spannung stehen und einen elektrischen Stromschlag verursachen! Die Kochmulde sofort vom Stromnetz trennen (Sicherung ausschalten bzw. herausdrehen) und unseren Service kontaktieren (siehe „Service“ auf Seite DE-28).

Problem Mögliche Lösungen/Tipps
Das Gerät kann nicht eingeschaltet werden, das Sensorfeld bleibt dunkel.	Die Stromzufuhr ist unterbrochen. Prüfen Sie im Sicherungskasten die Sicherung(en) für das Gerät. Verständigen Sie im Zweifelsfall unseren Service (siehe „Service“ auf Seite DE-28).
Die Sensoren reagieren nicht.	Die Sicherungsverriegelung ist eingeschaltet. Schalten Sie die Sicherungsverriegelung aus, indem Sie den Sensor (12) ca. 3 Sekunden lang berühren.
Die Sensoren reagieren schlecht.	Ein Wasserfilm liegt auf den Sensoren. Reinigen und trocknen Sie das Sensorfeld.Sie berühren die Sensoren nicht ausreichend. Berühren Sie die Sensoren immer mit der ganzen Fingerkuppe, nicht nur mit der Fingerspitze.
Das Kochgeschirr macht ein prasselndes oder surrendes Geräusch.	Diese Geräusche sind der Konstruktion von Induktionskochgeschirr geschuldet und stellen keinen Defekt dar.
Bei hoher Heizstufe erzeugt das Kochgeschirr Pfeiftöne.	Diese Geräusche sind der Konstruktion von Induktionskochgeschirr geschuldet und stellen keinen Defekt dar. Bei Reduktion der Heizstufe sollten diese Geräusche aufhören.
Ventilatorgeräusch. Das	Gerät ist mit einem Ventilator ausgestattet, der sich automatisch einschaltet, wenn eine der Kochzonen/Kombizonen aktiviert wird, und auch eine Zeitlang weiterläuft, nachdem das Gerät ausgeschaltet wurde. Schalten Sie die Stromzufuhr des Geräts nicht ab, während der Ventilator läuft.
Das Kochgeschirr wird nicht heiß und im Display erscheint die Anzeige „„.	Das Kochgeschirr wird nicht erkannt, weil es nicht für Induktionskochfelder geeignet ist. Wählen Sie geeignetes Kochgeschirr aus (siehe „Das richtige Kochgeschirr“ auf Seite DE-12). Das Kochgeschirr wird vom Induktionskochfeld nicht erkannt, weil es zu klein für die gewählte Kochzone/Kombizone ist oder nicht mittig auf der Kochzone/Kombizone steht.
Das Gerät schaltet sich unerwartet ab. Ein Signalton ertönt und eine Fehlermeldung erscheint im Sensorfeld.	Technischer Fehler. Notieren Sie sich die Fehlermeldung, die auf dem Sensorfeld erscheint, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an unseren Service (siehe „Service“ auf Seite DE-28).

Wenn diese Tipps nicht geholfen haben, wenden Sie sich bitte an unseren Service (siehe „Service“ auf Seite DE-28).

Fehleranzeige im Display

Fehlercode Mögliches Problem Mögliche Lösungen/Tipps
E1 / E2 Falsche	Netzspannung. Trennen Sie das Gerät	von der Stromversorgung und kontrollieren Sie, ob die Netzspannung korrekt ist. Schalten Sie die Stromversorgung erst wieder an, wenn die Netzspannung normal ist
E3 / E4 Einer	der Hitzesensoren in der Glaskeramikplatte misst zu hohe Temperatur.Falsches Kochgeschirr.	Warten Sie, bis das Gerät abgekühlt ist. Kontrollieren Sie das Kochgeschirr. Schalten Sie dann das Gerät wieder ein.
E5 / E6 Überhitzung der Elektronik. Warten Sie, bis das Gerät abgekühlt ist. Schalten Sie es danach wieder ein.
F3–F8 Defekter	Temperatursensor.	Kontaktieren Sie unseren Service (siehe „Service“ auf Seite DE-28).
F9–FA Defekter	Temperatursensor.

Service

Bitte beachten!

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.

Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
hanseatic Induktionskochfeld MC-IV10241B2CC-A 5133 4500

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Durch die Reparatur defekter Geräte können Sie Abfall vermeiden. Wenden Sie sich an unseren Service.

Kunden in Deutschland

Wenden Sie sich an unseren Technik-Service: Telefon [phone]

Kunden in Österreich

Wenden Sie sich bitte an das Kunden center oder die Produktberatung Ihres Versandhauses.

Umweltschutz, Abfallvermeidung, Entsorgung

Verpackung

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Form teile aus geschäum tem, em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb ge- setzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Abfallvermeidung

Maßnahmen der Abfallvermeidung haben nach den Vorschriften der Richtlinie 2008/98/EG grundsätzlich Vorrang vor Maßnahmen der Abfallbewirtschaftung.

Als Maßnahmen der Abfallvermeidung kommen bei Elektro- und Elektronikgeräten insbesondere die Verlängerung ihrer Lebensdauer durch Reparatur defekter Geräte und die Veräußerung funktionstüchtiger gebrauchter Geräte anstelle ihrer Zuführung zur Entsorgung in Betracht.

Helfen Sie uns Abfall zu vermeiden, und wenden Sie sich an unseren Service.

Weitere Informationen enthält das Abfallvermeidungsprogramm des Bundes unter Beteiligung der Länder.

Produktinformation gemäß VO (EU) Nr. 66/2014

Modellkennung	MC-IV10241B2CC-A
Art der Kochmulde	elektrische Kochmulde
Anzahl der Kochzonen / Kochflächen	1/2
Heiztechnik	Induktionskochzonen und -kochflächen
MaßeKochzone MitteKochfläche rechtsKochfläche links	∅ 28,0 cmL 39,0 cm, W 19,0 cmL 39,0 cm, W 19,0 cm
EnergieverbrauchKochzone MitteKochfläche rechtsKochfläche links	180,0 Wh/kg191,8 Wh/kg190,5 Wh/kg
Energieverbrauch Kochmulde	189,5 Wh/kg

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 60350-2 gemessen worden.

Technische Daten

Bestellnummer	5133 4500
Gerätebezeichnung	Induktions-Kochfeld
Modell	MC-IV10241B2CC-A
Bemessungsaufnahme	9400 W
Bemessungsspannung	220 - 240 V ~ / 380 - 415 V 3N ~
Frequenz	50 Hz
Gerätemaße Kochfeld (Höhe × Breite × Tiefe)	60 mm × 900 mm × 520 mm
max. Ausschnittmals (Breite × Tiete)	874 mm × 94 mm
Dicke der Arbeitsplatte	≥ 30 mm
Gewicht	14,0 kg

User manual

Manual version:

197563 EN 20210602

Article no.: 5133 4500
