HHI64BAF - Herd Hanseatic - Kostenlose Bedienungsanleitung

Gerätetyp	Freistehender Elektroherd
Marke	Hanseatic
Modell	HHI64BAF
Energiequelle	Elektrisch (230 V, 50 Hz)
Abmessungen (H x B x T)	850 x 600 x 600 mm
Gewicht	Ca. 50 kg
Ofenvolumen	65 L
Kochfeldtyp	4-Zonen Glaskeramikkochfeld
Ofenfunktionen	Ober-/Unterhitze, Grill, Umluft
Bedienelemente	Drehknöpfe
Sicherheitsmerkmale	Kindersicherung, Automatische Abschaltung
Reinigung	Leicht zu reinigende Emaille-Innenausstattung
Energieeffizienzklasse	A
Nennleistung (Gesamt)	5,5 kW (Kochfeld 2,5 kW, Ofen 3,0 kW)
Garantie	2 Jahre
Ersatzteilverfügbarkeit	7 Jahre nach Kauf
Mitgeliefertes Zubehör	Ofenrost, Tropfblech

Häufig gestellte Fragen - HHI64BAF Hanseatic

Wie installiere ich den HHI64BAF-Herd?

Stellen Sie sicher, dass das Gerät von einem qualifizierten Elektriker installiert wird. Es muss an eine 230 V Stromversorgung mit einer 16 A Sicherung angeschlossen werden. Lassen Sie mindestens 50 mm Abstand an den Seiten und hinten.

Kann ich Ofen und Kochfeld gleichzeitig verwenden?

Ja, Ofen und Kochfeld können unabhängig voneinander betrieben werden, solange die Gesamtleistung die Stromkreiseinstellung nicht überschreitet. In der Regel können sie zusammen verwendet werden.

Wie reinige ich das Cerankochfeld?

Verwenden Sie einen Ceranfeldschaber für eingebrannte Rückstände und ein weiches Tuch mit einem speziellen Ceranfeldreiniger. Vermeiden Sie scheuernde Schwämme.

Was bedeutet der Fehlercode E2?

Fehlercode E2 weist auf einen Fehler des Temperatursensors hin. Schalten Sie das Gerät aus, warten Sie einige Minuten und starten Sie neu. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Support.

Kann die Ofentür zur Reinigung entfernt werden?

Ja, die Ofentür kann entfernt werden, indem Sie sie vollständig öffnen und die Scharniere anheben. Lesen Sie die Anleitung für detaillierte Schritte.

Wie stelle ich die Kindersicherung ein?

Halten Sie die Sperrtaste (falls vorhanden) 3 Sekunden lang gedrückt, bis eine Kontrollleuchte aufleuchtet. Wiederholen Sie den Vorgang zum Entsperren.

Kann ich Alufolie im Ofen verwenden?

Vermeiden Sie die Verwendung von Alufolie auf dem Ofenboden, da sie die Wärmezirkulation behindern kann. Verwenden Sie sie nur auf Backblechen.

Warum heizt der Ofen nicht gleichmäßig?

Überprüfen Sie, ob die Umluftfunktion aktiviert ist, oder drehen Sie das Backblech während des Garvorgangs einmal um. Stellen Sie außerdem sicher, dass die Türdichtungen intakt sind.

Wie hoch ist der Energieverbrauch dieses Herds?

Der jährliche Energieverbrauch beträgt etwa 300 kWh (basierend auf Standard-Testzyklen). Er ist mit der Energieeffizienzklasse A bewertet.

Wo finde ich Ersatzteile für den HHI64BAF?

Ersatzteile sind über Hanseatic Service-Center oder autorisierte Händler erhältlich. Geben Sie das Modell HHI64BAF an, um die richtigen Teile zu erhalten.

BEDIENUNGSANLEITUNG HHI64BAF Hanseatic

Bestell-Nr.: 14213256

Nachdruck, auch

auszugsweise, nicht

gestattet!

Induktionskochfeld

Inhaltsverzeichnis

Begriffs- und Symbolerklärung ..... DE-3

Begriffserklärung DE-3

Symbolerklärung DE-3

Bestimmungsgemäßer Gebrauch.... DE-4

Sicherheitshinweise ..... DE-5

Risiken für Kinder und bestimmte

Personengruppen. DE-5

Elektrische Sicherheit. . . . . . . . . DE-6

Sicherheit im Umgang mit

hitzeerzeugendenGeräten ..... DE-7

Lebensmittel schützen . . . . . . . . DE-7

Sicherer Umgang mit induktiven

Glaskeramik-Kochfelder/-mulden . . DE-8

Geräteteile und Bedienelemente .... DE-11

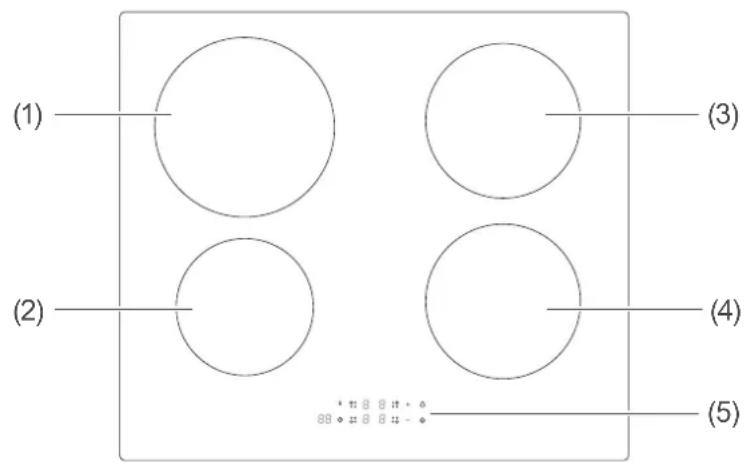

Kochfeld DE-11

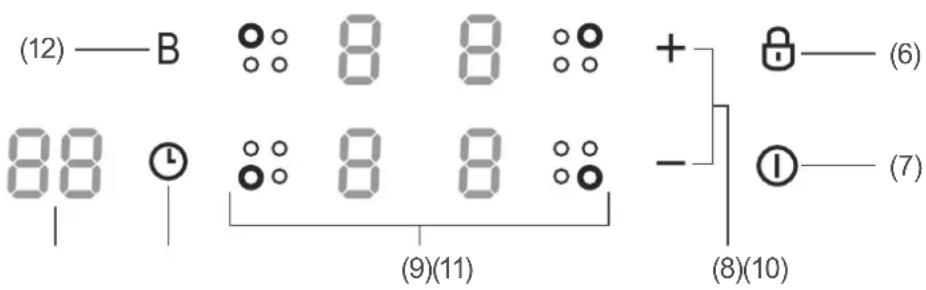

Bedienfeld DE-11

Kochfeld bedienen und pflegen .... DE-12

Voraussetzungen für die sichere

Nutzung DE-12

Glaskeramik richtig behandeln. . . . DE-12

Besonderheiten induktiver

Kochfelder DE-12

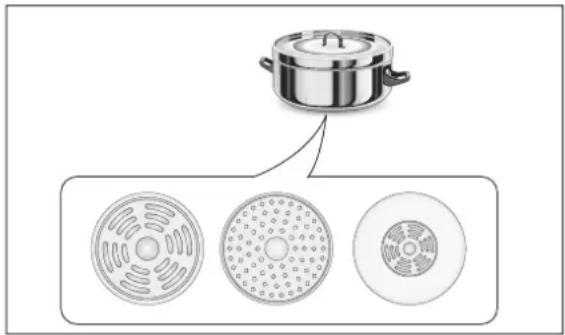

Das richtige Kochgeschirr ..... DE-14

Tipps zum Energiesparen ..... DE-14

Sensoren richtig bedienen ..... DE-15

Kochzonen-Daten DE-15

Topferkennung DE-15

Kochfeld ein-/ausschalten ..... DE-15

Kochzonen und Sensoren ..... DE-16

Kochzone ein-/ausschalten und

Heizstufe einstellen ..... DE-16

Kochzone heizt nicht ..... DE-16

Booster-Funktion DE-17

Die geeignete Heizstufe. . . . . . . DE-17

Restwärmeanzeigen DE-18

Automatische

Leistungsreduzierung. DE-18

Betriebsdauerbegrenzung ..... DE-18

Automatische Sicherheitsab-

schaltung DE-19

Verriegelungsfunktion

(Kindersicherung)...... DE-19

Gerät als Küchenwecker

(Timer) benutzen ..... DE-19

Garzeitbegrenzung einstellen .... DE-20

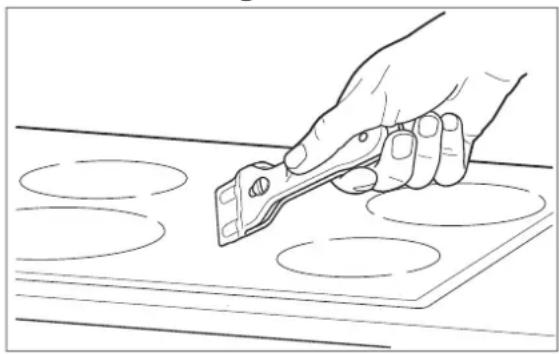

Kochfeld reinigen und pflegen . . . . DE-22

Transportieren und Lieferung kont-

rollieren DE-24

Transportieren und Auspacken . . . DE-24

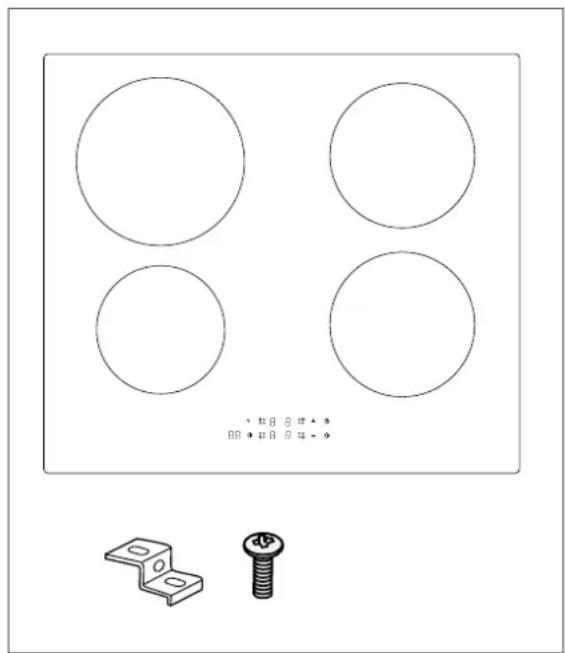

Lieferung DE-24

Lieferung kontrollieren ..... DE-24

Netzanschluss –

Hinweise für den Installateur. ..... DE-25

Anschlussbedingungen ..... DE-25

Netzanschlussleitung anschließen DE-25

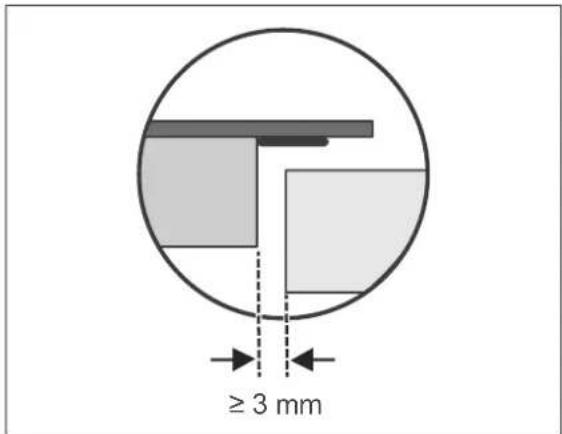

Einbau.... DE-26

Arbeitsplatte vorbereiten ..... DE-27

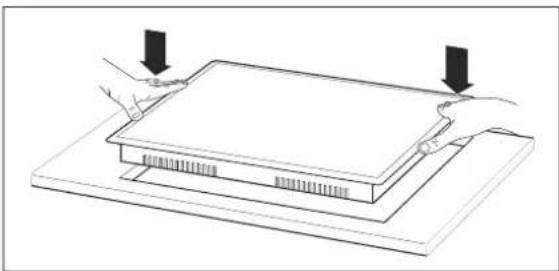

Kochfeld einsetzen. . . . . . . . . DE-27

Problembehandlung ..... DE-28

Service DE-30

Beratung, Bestellung und

Reklamation DE-30

Reparaturen und Ersatzteile ..... DE-30

Abfallvermeidung, Rücknahme und

Entsorgung ..... DE-31

Abfallvermeidung DE-31

Kostenlose Altgeräte-Rücknahme . DE-31

Entsorgung. DE-31

Verpackung DE-32

Produktinformation gemäß

VO (EU) Nr. 66/2014..... DE-33

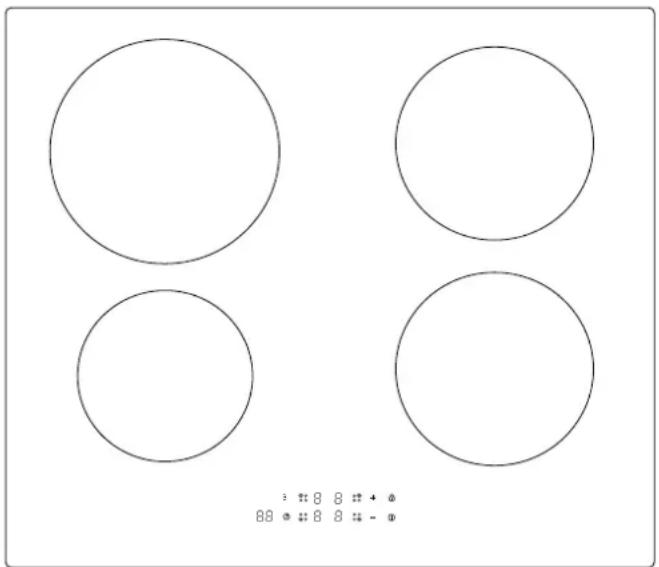

Technische Daten ..... DE-34

Begriffs- und Symbolerklärung

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Gebrauchsanleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Symbolerklärung

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Heiße Oberfläche

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Das Gerät ist zum Kochen und Braten von Speisen bestimmt.

Das Kochfeld muss vor der Benutzung ordnungsgemäß in eine Küchenarbeitsplatte verbaut werden.

Dieses Gerät darf nicht an nicht stationären Aufstellungsorten betrieben werden (z. B. Schiffen).

Das Gerät ist zur Verwendung im privaten Haushalt konzipiert und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung ausgelegt (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus).

Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem externen Fernwirksystembestimmt.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Benutzung beaufsichtigt werden.

Nehmen Sie keine technischen Veränderungen am Gerät vor.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den folgenden Kapiteln.

Risiken für Kinder und bestimmte Personengruppen

WARNUNG

Erstickungsgefahr für Kinder! Kinder können sich in der Verpackungs- folie verfangen oder Kleinteile verschlu- cken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.
■ Kinder daran hindern, Kleinteile aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Verbrennungsgefahr für Kinder!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.

- Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

VORSICHT

Verletzungsgefahr!

Kinder und bestimmte Personengruppen unterliegen einem erhöhten Risiko, sich beim Umgang mit dem Gerät zu verletzen.

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich tigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen und keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Elektrische Sicherheit

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Beachten, dass das Gerät nicht für den Betrieb mit einem externen Zeitschalter oder einem separaten Fernwirksystem bestimmt ist.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist;

– Rauch entwickelt oder verbrannt riecht;

– ungewohnte Geräusche erzeugt.

In einem solchen Fall Gerät ausschalten, vom Stromnetz trennen (Sicherungen ausschalten/herausdrehen) und unseren Service kontaktieren.

■ Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist (siehe Kapitel „Service“). Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen! Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgeräts.

■ Falls der Netzstecker nach dem Anschluss nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein.

■ Vor dem Zugang zu den Anschlussklemmen müssen alle Versorgungskreise abgeschaltet und gegen Wiedereinschalten gesichert sein (Sicherungen ausschalten/herausdrehen).

■ Netzanschlussleitung
– Netzanschlussleitung so verlegen, dass sie nicht zur Stolperfalle wird.
– Netzanschlussleitung nicht kni cken oder klemmen und nicht über scharfe Kanten legen.
– Netzanschlussleitung nicht verlän gern oder verändern.
– Netzanschlussleitung und Netzstecker von offenem Feuer und heißen Flächen fernhalten.
– Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken können.
- Niemals versuchen, defekte Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.
■ Niemals das Gehäuse öffnen.

Sicherheit im Umgang mit hitzeerzeugenden Geräten

VORSICHT

Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

■ Vorsicht ist geboten, um das Berüh ren von Heizelemente zu vermeiden.
■ Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
■ Heiße Teile nicht berühren. Die Hän de bei allen Arbeiten am heißen Gerät mit Küchenhandschuhen oder Topflappen schützen. Nur trockene Handschuhe oder Topflappen verwenden. Nasse Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.

Brandgefahr!

Unsachgemäßer Umgang beim Betrieb des Geräts kann zu einem Brand führen.

■ Der Anschluss an eine Steckdosenleistte oder eine Mehrfachsteckdose ist unzulässig.
■ Wenn Sie Speisen mit Alkohol zube reiten, lassen Sie den Herd nicht ohne Aufsicht! Die Speisen können sich selbst entzünden.

■ Das Gerät nicht mit Decken, Lappen oder Ähnlichem abdecken, da diese Gegenstände heiß werden können und ggf. Brandgefahr besteht.

■ Im Brandfall sofort alle Drehregler/Schalter/Taster/Sensoren auf „Aus“ bzw. „0“ stellen und den Sicherungsautomaten ausschalten bzw. die Sicherungen herausdrehen. Verwen den Sie zum Löschen einen geeigneten

Feuerlöscher mit Kennzeichnung „F“ oder eine Löschdecke.

■ Das Gerät nach dem Erlöschen des Feuers durch unseren Service überprüfen lassen.

Lebensmittel schützen

VORSICHT

Gesundheitsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu gesundheitlichen Schäden führen.

■ Das Gerät regelmäßig reinigen und eventuell vorhandene Speisereste sofort entfernen.
■ Besonders bei Geflügel, Speisen mit frischem Ei und beim Aufwärmen von Gerichten auf ein vollständiges Durchgaren achten, damit Krankheitserreger vollständig abgetötet werden (z. B. Salmonellen).

Acrylamid steht im Verdacht, krebserzeugend zu sein. Acrylamid entsteht bei zu starker Erhitzung von Stärke, z. B. in Keksen, Toast, Brot, Kartoffeln (Pommes Frites, Chips).

■ Die Gardauer möglichst kurz halten.
■ Die Lebensmittel nur leicht anbräu- nen, starke Verfärbung vermeiden.
■ Pommes Frites eher größer schneiden und bei maximal 180 °C zubereiten.
■ Für das Braten von Bratkartoffeln aus rohen Kartoffelscheiben, Reibekuchen usw. in der Bratpfanne statt Öl besser Margarine (mind. 80 % Fett) oder Öl mit etwas Margarine verwenden.
■ Bei Backwaren hilft das Einstreichen mit Eiweiß oder Eigelb, um die Bildung von Acrylamid zu verringern.

Sicherer Umgang mit induktiven Glaskeramik-Kochfelder/-mulden

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden (Sicherung ausschalten bzw. herausdrehen). Wasser, das durch Risse ins Innere des Glaskeramikfelds läuft, kann unter Spannung stehen. Unseren Service kontaktieren.
■ Keine Gegenstände auf die Glaskera mik fallen lassen. Auch kleine Gegenstände können große Schäden verursachen, wenn sie punktförmig auf die Glaskeramik treffen.
■ Beachten, dass Dampfreiniger zur Reinigung nicht benutzt werden dürfen. Wasserdampf kann durch Ritzen zu unter Spannung stehenden Bauteilen der Kochmulde geraten und einen Kurzschluss verursachen.

VORSICHT

Verletzungsgefahr für Kinder!

Kinder können sich beim Spielen über, auf und an dem Kochfeld verletzen.

■ Keine Gegenstände, die für Kinder interessant sein können, in Stauräumen über oder hinter der Kochmulde aufbewahren. Kinder können dazu verleitet werden, auf die Kochmulde zu klettern.

■ Topf- und Pfannengriffe nicht nach vorne über die Arbeitsplatte heraus-ragen lassen, damit Kinder das Koch-geschirr nicht erreichen und herunterziehen können.

Verbrennungsgefahr!

Auch bei Induktionskochmulden heizen sich die Kochzonen im Betrieb auf und sind auch nach dem Ausschalten noch heiß. Dies wird durch die Restwärmeanzeigesignalisiert.

■ Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
■ Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und/oder Steuer-einrichtungen auszuschalten. Nicht allein auf die Topferkennung verlassen. Wenn Sie nur den Topf von der Kochzone nehmen, wird sie wieder aktiv, sobald ein Topf oder ein anderer Gegenstand aus ferromagnetischem Metall darauf gestellt wird.
■ Vorsicht bei einer Stromunterbrechung: Eventuell vorhandene Restwärme wird dann nicht mehr angezeigt.
■ Die Kochzonen vor der Reinigung-voll ständig abkühlen lassen.

Ausnahme: Zucker- oder stärkehaltige Verunreinigungen, Kunststoff oder Aluminiumfolie sofort mit einem scharfen, handelsüblichen Schaber von der noch heißen Glaskeramik entfernen. Dabei die Hände mit Kochhandschuhen oder Topflappen vor Verbrennungen schützen.

Brandgefahr!

Unbeaufsichtigtes Kochen auf Kochmulden mit Fett und Öl kann gefährlich sein und zu Bränden führen.

■ NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

- Niemals Gegenstände auf der Koch fläche lagern.

■ Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen.

Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmulden abdeckungen kann zu Unfällen führen.

■ Das Kochfeld nach dem Kochen im mer vollständig ausschalten.

Verletzungsgefahr!

Das Kochfeld hat scharfe Kanten. Bei unvorsichtiger Handhabung können Sie sich Schnittverletzungen zuziehen.

■ Beim Auspacken und Einbauen des Kochfelds Schutzhandschuhe tragen.

Gesundheitsgefahr für Personen mit einem Herzschrittmacher!

In unmittelbarer Nähe des eingeschalteten Kochfeldes entsteht ein elektromagnetisches Feld. Eine Beeinträchtigung des Herzschrittmachers ist jedoch unwahrscheinlich.

■ Besprechen Sie den Gebrauch eines Induktionskochfelds vorab mit Ihrem Arzt.

! HINWEIS

Beschädigungsgefahr!

Ein unsachgemäßer Gebrauch kann zu Schäden am Gerät selbst oder an Kochutensilien führen.

■ Glaskeramikoberfläche und Topfbo den vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu entfernen.

■ Schweres Geschirr nicht über das Kochfeld schieben, die Glaskeramik kann zerkratzen.

■ Zum Garen auf den Kochzonen keine Aluminiumfolie oder Kunststoffgefäße verwenden; sie können schmelzen.

■ Das Kochfeld niemals als Arbeits- oder Abstellfläche nutzen. Wärme- empfindliche Materialien wie Plastik- schüsseln können sonst beschädigt werden.

■ Zucker- oder stärkehaltige Speiseres te sowie Reste von Kunststoffen oder Aluminiumfolien sofort entfernen. Sie können das Kochfeld sonst dauerhaft und irreparabel beschädigen.

■ Das Gerät regelmäßig mit einem Pflegemittel, das ein spezielles Imprägnieröl für Kochmulden enthält, reinigen und pflegen. Solche Pflegemittel sind über den Fachhandel zu beziehen.
■ Keine scharfen abrasiven Reinigungs mittel, Scheuermittel, Scheuerpulver oder Stahlschwämme verwenden; sie können die Oberfläche zerkratzen und das Glas zerstören.
■ Keine magnetisierbaren Gegenstände (z. B. Kreditkarten) in der Nähe oder auf dem Kochfeld ablegen, da sie durch das elektromagnetische Feld beschädigt werden können.

Geräteteile und Bedienelemente

Kochfeld

Bedienfeld

(1) Kochzone, links hinten (∅ 21 cm)
(2) Kochzone, links vorne (∅ 16 cm)
(3) Kochzone, rechts hinten (∅ 18 cm)
(4) Kochzone, rechts vorne (∅ 18 cm)
(5) Bedienfeld
(6) Sicherungssensor ☐

(7) Ein-/Aus-Sensor ①
(8) Einstellsensoren -/+
(9) Kochzonensensoren
(10) Timer-Sensor Ⓤ
(11) Timer-Anzeige
(12) Booster-Sensor B

Kochfeld bedienen und pflegen

Voraussetzungen für die sichere Nutzung

– Sie haben das Kapitel „Sicherheitshinweise“ am Anfang dieser Gebrauchsanleitung gelesen.
– Das Kochfeld ist so auf- bzw. eingebaut und angeschlossen, wie in den entsprechenden Kapiteln dieser Gebrauchsanleitung weiter hinten beschrieben.

■ Kochfeld und Topfboden vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu beseitigen.
Das Kochfeld erst nach vollständigem Abkühlen als Arbeits- oder Abstellfläche nutzen. Wärmeempfindliche Materialien wie Plastikschüsseln können sonst beschädigt werden.

Glaskeramik richtig behandeln

Ihr Kochfeld besteht aus Glaskeramik und besitzt deutlich erkennbare Kochzonen. Damit die Glaskeramik nicht zu Schaden kommt und lange hält, braucht sie Vorsicht, Pflege und das geeignete Geschirr.

WARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teil ke kann zu schweren Verletzungen oder zum Tod führen.

■ Ist die Oberfläche gerissen, ist das Kochfeld abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden (Sicherung ausschalten bzw. herausdrehen). Wasser, das durch Risse ins Innere des Glaskeramikfelds läuft, kann unter Spannung stehen. Unseren Service kontaktieren (siehe „Service“ auf Seite DE-30).

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Kochfeld kann zu Beschädigungen führen.

■ Schweres Geschirr nicht über das Kochfeld schieben. Die Glaskeramik kann zerkratzen.

Besonderheiten induktiver Kochfelder

Wirkungsprinzip

Unterhalb der Glaskeramik-Oberfläche befindet sich eine Spule, die von Strom durchflossen wird

und dadurch ein magnetisches Wechselfeld erzeugt. Dieses Wechselfeld induziert in einem darüber platzierten Kochgefäß Wirbelströme, die das Kochgefäß erhitzen. Die Wirbelströme machen also aus dem Kochgefäß selbst einen Wärmegeber. Die Oberfläche der Glaskeramik-Platte heizt sich zwar auf, aber nicht infolge des elektrischen Feldes, sondern durch die Wärme, die vom Topf ausgeht.

Nachfolgend finden Sie die wesentlichen Vorteile eines Induktionskochfelds gegenüber einem herkömmlichen Glaskeramik-Kochfeld:

– Der Ankochvorgang läuft deutlich schneller ab.
– Der Energieverbrauch ist deutlich geringer.
– Mehr Flexibilität: Es wird nur der Teilbereich erhitzt, auf dem tatsächlich das Kochgefäß steht.
– Die Reinigung des Kochfelds fällt leichter, da die Glaskeramik nur durch die Kontaktwärme mit dem Topf erwärmt wird und Verschmutzungen nicht so leicht einbrennen können.
– Höhere Sicherheit: Sobald das Kochgefäß von der Platte genommen wird, schaltet sich die Kochzone automatisch aus. Ohne Kochgefäß lässt sich die Kochzone nicht einschalten.

Geräuschentwicklung

Ein Induktionskochfeld kann im Betrieb Geräusche verursachen. All diese Geräusche entstehen weder aufgrund technischer Fehler noch sind sie Zeichen schlechter Qualität. Sie hängen mit der Technik der Induktion zusammen und haben keine negativen Auswirkungen auf das Kochgeschirr oder das Kochfeld.

Mögliche Geräusche:

- Tiefes Brummen wie bei einem Trafo Dieses Geräusch kann auftreten, wenn eine hohe Leistungsstufe eingestellt ist. Ursache hierfür ist, dass eine hohe Energiemenge vom Kochfeld auf das Kochgerät übertragen wird. Das Geräusch verschwindet oder wird schwächer, sobald die Leistungsstufe vermindert wird.

– Leises Pfeifen

Dieses Geräusch kann auftreten, wenn ein leeres Kochgerät auf eine Kochzone gestellt wird. Es verschwindet, sobald man Wasser oder Lebensmittel in das Kochgerät gibt.

- Prasseln

Dieses Geräusch kann bei Kochgeräten auftreten, die aus Schichten unterschiedlicher Werkstoffe bestehen. Das Geräusch wird durch Schwingungen an den Verbindungen der verschiedenen Werkstoffschichten verursacht.

Dieses Geräusch entsteht im Kochgerät selbst. Es kann sich je nach Art und Menge des zu kochenden Lebensmittels verändern.

– Hohe Pfeiftöne

Diese Geräusche können hauptsächlich bei Kochgeräten auftreten, die aus verschiedenen Werkstoffschichten bestehen, und zwar dann, wenn diese bei maximaler Leistungsstufe auf zwei aneinander grenzenden Kochzonen in Betrieb genommen werden. Sie werden geringer, sobald die Leistungsstufe vermindert wird.

- Surren

Beim Kochen auf dem Induktionskochfeld kann, abhängig von Topf, Füllmenge oder Temperatur, ein leicht surrendes Geräusch auftreten.

Bei einigen Töpfen kann dieses Geräusch auftreten, bis sie warm sind, bei anderen erst, wenn sie warm sind; bei einigen nur dann, wenn kaum etwas eingefüllt ist, bei wieder anderen nur, wenn sie ganz gefüllt sind. Das Geräusch kann durchgängig auftreten oder in Intervallen. Es kann beim selben Topf auf der einen Kochzone auftreten, auf der anderen nicht. Sogar bei demselben Topf auf derselben Kochzone kann es sein, dass das Geräusch nicht jedes Mal auftritt. Es kann auftreten, wenn ein bestimmter Topf in einer bestimmten Position auf der Kochzone steht – und beim nächsten Mal wieder nicht.

– Ventilatorgeräusch

Damit die Elektronik im Innern des Kochfelds einwandfrei funktioniert, darf eine bestimmte Umgebungstemperatur nicht überschritten werden. Dazu ist das Kochfeld mit einem Ventilator ausgestattet, der sich – bei diesem Kochfeld – automatisch einschaltet, wenn eine der Kochzonen aktiviert wird, und auch eine Zeit lang weiterläuft, nachdem das Kochfeld ausgeschaltet wurde.

Auch dieses Geräusch ist völlig normal, also kein Hinweis auf einen technischen Defekt oder eine minderwertige Qualität des Produkts.

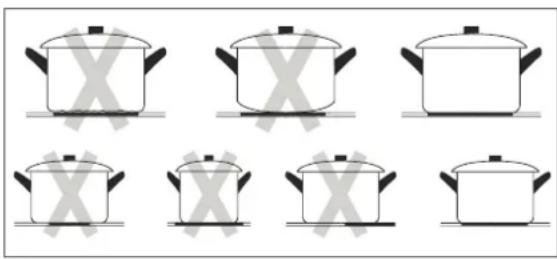

Das richtige Kochgeschirr

Verwenden Sie nur Kochgeschirr, das für Induktionskochfelder geeignet ist. Schauen Sie nach dem Induktionssymbol am Boden oder aufpackung des Kochgeschirrs.

Verwenden Sie am besten ferromagnetisches Geschirr aus emailliertem Stahl, Gusseisen oder spezielles Induktionsgeschirr aus rostfreiem Edelstahl. Ihr Geschirr ist geeignet, wenn der Topf- oder Pfannenboden einen Magneten anzieht. Ungeeignet ist Geschirr aus Edelstahl, Glas, Keramik, Kupfer oder Aluminium. Diese Materialien erkennt das Kochfeld nicht und zeigt beim Versuch, die Kochzone/-fläche einzuschalten, das Symbol ^4 . Bei geeignetem Kochgeschirr wird stattdessen die Heizstufe angezeigt.

Verwenden Sie möglichst nur Kochgeschirr mit dickem Boden oder energie- und zeitsparende Dampfdrucktöpfe. Die relativ hohen Anschaffungskosten sind schnell eingespart.

Nicht verwenden sollten Sie:

– eingedrückte oder ausgebeulte Töpfe,
– Töpfe mit rauem Boden,
– Töpfe mit gerundetem Boden,
– beschichtetes Kochgeschirr, das innen zerkratzt ist,
– zu großes oder zu kleines Kochgeschirr.

Tipps zum Energiesparen

– Lassen Sie beim Kochen möglichst immer den Deckel auf dem Topf. Flüssigkeiten werden mit Deckel schneller zum Kochen gebracht als ohne.
- Verwenden Sie nur hoch- und neuwertige Töpfe und Pfannen. Sie liegen plan auf der Kochplatte auf und haben dadurch eine bessere Energieleitfähigkeit als Kochgeschirr mit verzogenem oder verbeultem Boden.
– Schalten Sie die Kochstufe rechtzeitig zurück und kochen Sie mit einer möglichst niedrigen Einstellung weiter.
– Kochen Sie, wann immer es möglich ist, mit Schnellkochtöpfen. Dadurch halbiert sich der Garvorgang, und Sie sparen eine Menge Energie.
– Nehmen Sie zum Garen nur so viel Wasser, wie Sie wirklich benötigen. Zur Erwärmung von Wasser ist sehr viel Energie nötig.

Sensoren richtig bedienen

Ihr Kochfeld wird über Sensoren bedient. Diese sind sehr empfindlich und reagieren bereits auf die Annäherung Ihres Fingers. Daher hier einige Tipps zur richtigen Bedienung der Sensoren.

√

×

• Berühren Sie die Sensoren stets mit der gesamten Fingerkuppe, nicht mit der Fingerspitze.
• Üben Sie beim Berühren eines Sensors keinen Druck aus.
• Berühren Sie immer nur einen Sensor.
• Achten Sie darauf, dass keiner der Sensoren verdeckt ist (z. B. durch einen Topflappen).

Bei jeder Berührung eines Sensors ertönt ein akustisches Signal.

Kochzonen-Daten

Kochzone	Kochgeschirrmaße in mm	max.Leistungin W
links hinten 160–210 2300/2600
links vorne 140–210 1300/1500
rechts hinten 160–210 1800/2000
rechts vorne 160–210 1800/2000

Topferkennung

In den Kochzonen ist eine Topferkennung installiert. Die Topferkennung bewirkt, dass die Kochzone nur dann aktiviert wird, wenn sich tatsächlich ein Topf mit ferromagnetischem Boden oder ein anderer Gegenstand aus dem gleichen Metall auf ihr befindet. Die Kochzone wird inaktiv, sobald der Topf oder der magnetische Gegenstand weggenommen wird.

Kochfeld ein-/ausschalten

• einzuschalten, berühren Sie den Ein-/Aus-Sensor ① (7).
  Ein Signalton ertönt. In allen Anzeigen erscheint, --" bzw. -".

- auszuschalten,

– tun Sie nichts. Wenn Sie innerhalb von 60 Sekunden nach dem Einschalten keinen Sensor berühren, schaltet sich das Kochfeld automatisch ab.

- berühren Sie den Ein-/Aus-Sensor ① erneut.

- tun Sie nichts. Wenn Sie innerhalb von 60 Sekunden nach dem Einschalten keinen Sensor berühren, schaltet sich das Kochfeld automatisch ab. - berühren Sie den Ein-/Aus-Sensor ① erneut.

Das Kochfeld erlischt. Ein akustisches Signal ertönt; sämtliche Leuchtanzeigen bis auf die Restwärmeanzeigen „H“ erlöschen.

Kochzonen und Sensoren

Das Kochfeld besitzt 4 Kochzonen. Jeder Kochzone ist ein Sensor zugeordnet.

Kochzone Regler
Normalzone, links hinten(∅ 21 cm)
Normalzone, links vorne(∅ 16 cm)
Normalzone, rechts hinten(∅ 18 cm)
Normalzone, rechts vorne(∅ 18 cm)

Kochzone ein-/ausschalten und Heizstufe einstellen

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Um die gewünschte Kochzone einzuschalten, berühren Sie den zugehörigen Kochzonensensor (9).
   Die Anzeige der Kochzone blinkt. Die Einstellung beginnt mit Heizstufe 5.

1. Um die gewünschte Heizstufe einzustellen, berühren Sie einen der Einstellsensoren -/+ (8).

Mit †erhöhen Sie die Heizstufe, mit — verringern Sie die Heizstufe.

Die Anzeige der gewünschten Kochzone zeigt die aktuelle Heizstufe an.

Sie können die Heizstufe auch während des Kochvorgangs beliebig einstellen, indem Sie den entsprechenden Kochzonensensor berühren.

1. Um die gewünschte Kochzone auszuschalten, berühren Sie den Kochzonensensor. Die Anzeige der Kochzone blinkt.

2. Berühren Sie einen der Einstellsensoren -/+ , bis die Anzeige der Kochzone die Heizstufe „☐“anzeigt. Alternativ können Sie zum Ausschalten beide Einstellsensoren – und + gleichzeitig berühren.

Kochzone heizt nicht

Wenn in der Anzeige der Kochzone das Symbol „- blinkt, findet kein Heizvorgang statt. Dies kann folgende Ursachen haben:

– Das Kochgeschirr steht nicht auf der richtigen Kochzone.
– Das verwendete Kochgeschirr ist nicht zum Kochen auf Induktionskochfeldern geeignet.
– Das Kochgeschirr ist zu klein oder steht nicht mittig auf der Kochzone.
– Sie haben den Topf von der Kochzone gehoben. Sobald Sie den Topf auf die Kochzone zurückstellen, wird wieder die zuvor eingestellte Heizstufe angezeigt.

Booster-Funktion

VORSICHT

Verbrennungsgefahr!

Das Entfernen des Topfs bzw. der Pfanne von der Kochzone schaltet die Funktion nicht aus.

■ Zum Ausschalten der Funktion eine andere Heizstufe wählen.

Die Booster-Funktion ist z. B. für scharfes Anbraten oder zum Wasserkochen sinnvoll. Sie eignet sich auch zum schnellen Aufkochen und anschließenden Weiterkochen bei reduzierter Temperatur.

Bei aktiver Booster-Funktion heizt die Kochzone 5 Minuten lang mit maximaler Leistung auf. Nach dieser Zeit schaltet die Kochzone wieder auf die ursprüng liche Heizstufe zurück. Falls die ursprüngliche Heizstufe „0“ war, schaltet die Kochzone auf Heizstufe „9“.

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Berühren Sie den Kochzonensensor der Kochzone, für die Sie die Booster-Funktion aktivieren möchten.

Die Anzeige der Kochzone blinkt.

1. Berühren Sie den Booster-Sensor B (12). In der Anzeige der Kochzone leuchtet „P“.

1. Falls Sie die Booster-Funktion vorzeitig deaktivieren möchten, berühren Sie den Sensor der Kochzone, für die Sie die Booster-Funktion deaktivieren möchten.
2. Berühren Sie den Booster-Sensor oder den Einstellsensor —(8).

In der Heizstufen-Anzeige erlischt das „P“ und die ursprüngliche Heizstufe wird wieder angezeigt. Alternativ können Sie zum Ausschalten der Kochzone und der Booster-Funktion beide Einstellsen soren und +gleichzeitig berühren.

Die geeignete Heizstufe

Der folgenden Liste können Sie entnehmen, welche Heizstufen für welche Verwendung geeignet sind. Die genaue Einstellung ist jedoch von verschiedenen Faktoren abhängig, z. B. vom Kochgeschirr und von der Art und Menge der Speisen. Deshalb sind Abweichungen möglich.

1–2: Vorsichtiges Erwärmen von kleinen Speisemengen. Schmelzen von Schokolade, Butter und empfindlichen Speisen. Leichtes Köcheln/Sieden. Langsames Erwärmen.
3–4: Wiederaufwärmen von Speisen. Weiterkochen. Kochen von Reis.
5–6: Braten. Sautieren. Pfannkuchen zubereiten.
7–8: Anbraten von Fleisch.
9/P: Scharfes Anbraten. Frittieren. Wasser/Suppe zum Kochen bringen.

Restwärmeanzeigen

VORSICHT

Verbrennungsgefahr!

Bei einer Stromunterbrechung erlöschen die Restwärmeindikatoren und zeigen eventuell vorhandene Restwärme nicht weiter an.

■ Kochzonen nach einer Stromunterbrechung nicht berühren.

Bei Kochvorgängen überträgt sich die Wärme des Topfes auf die Glaskeramik-Oberfläche der Kochzone, und die Kochzone wird

heiß. Die Restwärmeindikatoren zeigen heiße Oberflächen an, um Sie vor Verbrennungen zu bewahren. Das Symbol H zeigt, welche der Kochzone(n) heiß ist.

Der entsprechende Restwärmeindikator leuchtet, sobald die Kochzone beim Aufheizen ca. 50 °C erreicht hat.

Nach dem Ausschalten der Kochzone oder des Kochfelds leuchtet der Restwärmeindikator weiter, solange die Kochzone noch heiß ist. So können Sie noch Restwärme nutzen.

Sinkt die Temperatur an der Glaskeramik-Oberfläche unter einen bestimmten Wert (ca. 65 °C), erlischt die Anzeige „H“ und zeigt „-“.

Automatische

Leistungsreduzierung

Die Temperatur der elektronischen Elemente im Innern des Kochfelds wird ständig durch eine Sonde gemessen. Steigt die Wärme zu stark an, wird die Heizstufe der Kochzone, deren elektronische Elemente zu überhitzen drohen, automatisch verringert, oder die den zu stark erhitzten Elementen am nächsten gelegene Kochzone wird automatisch abgeschaltet. Im Extremfall wird das Kochfeld automatisch vollständig abgeschaltet.

Sind die elektronischen Elemente wieder ausreichend abgekühlt, wird die Heizstufe wieder auf die ursprüngliche Einstellung zurückgesetzt.

Betriebsdauerbegrenzung

Zu Ihrer Sicherheit ist jede Kochzone mit einer Betriebsdauerbegrenzung versehen. Falls die Heizstufe längere Zeit nicht geändert worden ist (siehe folgende Tabelle), wird die Kochzone automatisch abgeschaltet und die Restwärmeanzeige aktiviert.

Die maximale Betriebsdauer wird gemäß der zuletzt angewählten Heizstufe eingestellt.

Heizstufe	Dauer der Maximal-Beheizung
1, 2, 3 8 Stunden
4, 5, 6 4 Stunden
7, 8, 9 2 Stunden

Automatische Sicherheitsabschaltung

Wenn innerhalb des Kochfeldgehäuses zu hohe Temperaturen registriert werden, schaltet sich das Kochfeld aus Sicherheitsgründen automatisch ab.

Verriegelungsfunktion (Kindersicherung)

Die Verriegelungsfunktion dient dazu, folgende Situationen zu verhindern:

– unbefugte oder unbeabsichtigte Änderungen in den Einstellungen der aktiven Kochzonen;

– unbefugtes oder unabsichtliches Einschalten des Kochfelds.

Um die Funktion

• zu aktivieren, berühren Sie den Sicherungssensor ⊕ (6) einige Sekunden lang. Die Anzeige „L _o ” blinkt.
• zu deaktivieren, berühren Sie erneut einige Sekunden lang den Sicherungssensor ⚫ Die Anzeige „L _o “ erlischt.

Wenn die Sicherungsverriegelung eingeschaltet ist, sind alle Sensoren außer dem Ein-/Aus-Sensor ① (7) gesperrt. Sie können das Kochfeld im Notfall jederzeit mit dem Ein-/Aus-Sensor ① ausschalten.

Wenn das Kochfeld ausgeschaltet wurde, während die Sicherungsverriegelung aktiviert war, kann das Kochfeld erst wieder eingeschaltet werden, wenn die Sicherungsverriegelung deaktiviert ist.

Gerät als Küchenwecker (Timer) benutzen

Sie können die Timer-Funktion des Geräts wie einen Küchenwecker benutzen. In diesem Fall stellen Sie die Zeit ein, ohne eine Kochzone auszuwählen.

– Das Kochfeld und mindestens eine Kochzone sind eingeschaltet.
– Die Kochzone darf nicht mehr blinken.

1. Um die Timer-Funktion einzuschalten, berühren Sie den Timer-Sensor ⏻ (10). Die Timer-Anzeige (11) blinkt und zeigt den Wert „ I☐“ an.

1. Stellen Sie die gewünschte Zeit ein, indem Sie die Einstellsensoren -/+ (8) berühren.

Nach 5 Sekunden leuchtet die Timer-Anzeige konstant und zählt die eingestellte Zeit herunter.

Wenn die eingestellte Zeit abgelaufen ist, ertönt 30 Sekunden lang ein Signalton und die Timer-Anzeige zeigt „--“.

1. Um die Timer-Funktion zwischendurch auszuschalten, berühren Sie den Timer-Sensor Ⓞ und anschließend gleichzeitig beide Timer-Sensoren – und + Die Timer-Anzeige zeigt „☐☐“.

Einmaliges Berühren der Einstellsensoren -/+ verringert bzw. erhöht die

Zeit um 1 Minute. Das Berühren und Halten der Einstellsensoren -/+ verringert bzw. erhöht die Zeit um 10 Minuten.

Wenn die Kochzone vor dem Ablaufen des Timers ausgeschaltet wird, wird die Timer-Funktion ebenfalls ausgeschaltet.

Garzeitbegrenzung einstellen

VORSICHT

Brandgefahr!

Wenn Sie die Garzeitbegrenzung benutzen und die Speisen unbeaufsichtigt lassen, können die Speisen anbrennen und Feuer fangen.

■ Stellen Sie sicher, dass Kinder unter 8 Jahren keinen Zugriff auf das Glaskeramik-Kochfeld und kochende Speisen haben, wenn sie unbeaufsichtigt sind.

■ Das Aufheben der Garzeitbegrenzung beendet nicht den Garvorgang selbst. Schalten Sie daher stets das Kochfeld bzw. die Kochzone selbst aus, wenn Sie einen Garvorgang abbrechen möchten.
■ Stellen Sie sicher, dass Ihre Speisen nicht anbrennen.
■ Wenn Sie Speisen in Öl, in Fett oder mit Alkohol zubereiten, lassen Sie das Glaskeramik-Kochfeld nicht unbeaufsichtigt. Die Speisen können sich selbst entzünden.
■ Decken Sie das Kochgeschirr sofort mit einem Deckel ab, wenn es darin brennt!
■ Löschen Sie brennendes Öl oder Fett nie mit Wasser!

Garzeitbegrenzung für eine Kochzone

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Berühren Sie den Kochzonensensor (9) der Kochzone, für die Sie die Garzeitbegrenzung einstellen wollen. Die Anzeige blinkt.
2. Stellen Sie die gewünschte Heizstufe ein.

1. Berühren Sie den Timer-Sensor Ⓞ (10), während die Anzeige der Kochzone noch blinkt.

1. Stellen Sie die gewünschte Zeit ein, indem Sie die Einstellsensoren -/+ (8) berühren.

Die Timer-Anzeige (11) blinkt und zeigt die eingestellte Zeit an.

Nach 5 Sekunden leuchtet die Timer-Anzeige konstant und zählt die eingestellte Zeit herunter.

Der blinkende rote Punkt neben der Anzeige der Kochzone gibt an, dass die Garzeitbegrenzung für diese Kochzone eingeschaltet ist.

Wenn die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone automatisch aus und die Restwärmeanzeige „H“ leuchtet.

1. Um die Garzeitbegrenzung zwischendurch auszuschalten, berühren Sie den Kochzonensensor der aktiven Kochzone. Die Anzeige der Kochzone blinkt.

1. Berühren Sie den Timer-Sensor ⭕ und anschließend gleichzeitig beide Einstellsensoren –und + Die Timer-Anzeige zeigt "☐☐".

Einmaliges Berühren der Einstellsensoren -/+ verringert bzw. erhöht die Zeit um 1 Minute. Das Berühren und Halten der Einstellsensoren -/+ verringert bzw. erhöht die Zeit um 10 Minuten.

Wenn Sie die eingestellte Zeit zwischen durch ändern möchten, müssen Sie alle Schritte erneut ausführen.

Garzeitbegrenzung für mehrere Kochzonen

Sie können für alle 4 Kochzonen eine Garzeitbegrenzung einstellen. Dabei können die einzelnen Garzeiten unterschiedlich lang sein.

Die Timer-Anzeige (11) zeigt immer die niedrigste Zeit an, die für eine Kochzone eingestellt wurde.

Beispiel: Für die Kochzone 1 wird eine Zeit von 15 Minuten und für die Kochzone 3 eine Zeit von 10 Minuten eingestellt.

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Stellen Sie die Zeit für die Kochzone 1 auf 15 Minuten ein (siehe „Garzeitbegrenzung für eine Kochzone“ auf Seite DE-20).
2. Berühren Sie anschließend den Kochzonensensor (9) der Kochzone 3.
3. Stellen Sie die gewünschte Heizstufe ein.
4. Stellen Sie auf dieselbe Weise die Zeit der Kochzone 3 auf 10 Minuten ein.

Die Timer-Anzeige zeigt die eingestellte Zeit für die Kochzone 3 an.

Kochzone 1: 15 Minuten

Kochzone 3: 10 Minuten

Der rote Punkt neben der Anzeige der Kochzonen gibt an, dass eine Garzeitbegrenzung für diese Kochzonen eingestellt wurde.

Ein blinkender Punkt bedeutet, dass die Timer-Anzeige die Garzeitbegrenzung dieser Kochzone anzeigt. Für diese Kochzone ist augenblicklich die niedrigste Garzeitbegrenzung eingestellt.

Kochzone 1 Kochzone 3

Nachdem die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone 3 automatisch aus und die Restwärmeanzeige „H“ leuchtet. Neben der Anzeige der Kochzone 1 fängt der rote Punkt an zu blinken.

Die Timer-Anzeige zeigt jetzt die restliche Zeit für die Kochzone 1 an.

Nachdem die eingestellte Zeit abgelaufen ist, schaltet sich die Kochzone 1 automatisch aus und die Restwärmeanzeige „H“ leuchtet.

Wenn gleichzeitig ein Küchenwecker (Timer) und eine Garzeitbegrenzung eingestellt sind, kann dies dazu führen, dass der rote Punkt neben der Anzeige der Kochzonen nicht blinkt. In diesem Fall ist die geringste Zeit dem Küchenwecker (Timer) zugeordnet und wird entsprechend in der Timer-Anzeige angezeigt.

Kochfeld reinigen und pflegen

! VORSICHT

Verbrennungsgefahr!

Unsachgemäße Reinigung kann zu Verbrennungen führen.

■ Die Kochzonen vor dem Reinigen vollständig abkühlen lassen. Ausnahme: Sie wollen zucker- oder stärkehaltige Speisereste, Kunststoffe oder Aluminiumfolien entfernen (siehe weiter unten).

! HINWEIS

Beschädigungsgefahr!

■ Zum Reinigen keine scharfen Reinigungsmittel, Scheuermittel, Stahl-schwämme, Backofensprays, Hochdruck- oder Dampfreiniger verwenden! Sie können die Oberfläche beschädigen. Hochdruckreiniger können einen Kurzschluss verursachen.

- Reinigen und pflegen Sie das Kochfeld regelmäßig mit einem speziellen Pflegemittel, das ein spezielles Imprägnieröl für Glaskeramik-Kochfelder enthält. Solche Pflegemittel sind über den Fachhandel zu beziehen.

Leichte, nicht fest eingebrannte Verschmutzungen

• Wischen Sie leichte Verschmutzungen nach dem Abkühlen mit einem feuchten Lappen ohne Reinigungsmittel ab. Trocknen Sie die Flächen anschließend mit einem weichen Tuch ab, um Kalkflecken zu vermeiden.
• Helle Flecken mit Perlfarbton (Aluminiumrückstände, z. B. von Aluminiumfolien) können Sie leicht mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.

Feste, eingebrannte Verschmutzungen

• Hartnäckige Verschmutzungen lösen Sie nach dem Abkühlen am besten mit dem Klingenschaber. Im Fachhandel finden Sie auch speziell dafür geeignete Reinigungsmittel.
  Wischen Sie die Fläche zum Schluss mit einem feuchten Lappen ab.
• Behandeln Sie das Kochfeld nach dem Reinigen mit einem speziellen Pflegemittel.

Verunreinigungen mit zucker- oder stärkehaltigen Speisere sten, Kunststoff oder Aluminiumfolien entfernen

HINWEIS

Beschädigungsgefahr!

■ Zucker- oder stärkehaltige Speiseres te sowie Reste von Kunststoffen oder Aluminiumfolien müssen sofort entfernt werden. Sie können das Kochfeld sonst dauerhaft und irreparabel beschädigen.

• Schützen Sie Ihre Hände vor dem Reinigen z. B. mit Küchenhandschuhen vor Verbrennungen. Entfernen Sie die Verunreinigungen dann mit dem Klingenschaber von der noch heißen Glaskeramik.
• Wenn das Kochfeld abgekühlt ist, können Sie verbliebene Schmutzreste mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen.
• Behandeln Sie das Kochfeld nach dem Reinigen mit einem speziellen Pflegemittel.

Transportieren und Lieferung kontrollieren

1. Das Gerät mithilfe einer Transportkarre oder einer zweiten Person transportieren.
2. Das Gerät vorsichtig auspacken und vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster innen, außen und auf der Geräterückseite entfernen.
3. Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren.

Lieferung

Der Lieferumfang besteht aus

– Einbau-Glaskeramik-Kochfeld mit Anschlusskabel,
– Gebrauchsanleitung,
– Montagematerial; bestehend aus
4 Halteklammern und 4 Schrauben

Transportieren und Auspacken

VORSICHT

Verletzungsgefahr!

Das Gerät ist schwer und unhandlich.

■ Beim Transport und beim Einbau die Hilfe einer weiteren Person in Anspruch nehmen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Beim Auspacken keine spitzen-Ge genstände verwenden.

■ Backofentür und Türgriff nicht als Tritt-brett oder zum Anheben verwenden.

Lieferung kontrollieren

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite DE-30).

VARNUNG

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

Netzanschluss – Hinweise für den Installateur

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu einem elektrischen Stromschlag führen.

• Das Kochfeld darf nur durch autorisierte Fachkräfte, wie unseren Technik-Service, angeschlossen werden (siehe Seite DE-30). Das gilt auch für das Trennen vom Stromnetz und den Ausbau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen!
• Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

Anschlussbedingungen

– Das Kochfeld ist für Wechselspannung 220–240 V\~/380–415 V 3N\~/50 Hz ausgelegt.
– Es ist eine separate Stromversorgung erforderlich.
– Das Kochfeld darf nur mit der vorinstallierten Netzanschlussleitung vom Typ H07RN-F mit einem Leiterquerschnitt von mindestens 4 × 2.5 mm^2 angeschlossen werden.
– Beim Anschluss müssen die VDE-Bestimmungen sowie die „Technischen Anschlussbedingungen“ beachtet werden.
- Berührungsschutz muss gewährleistet sein.

Netzanschlussleitung anschließen

1. Schalten Sie vor dem Zugang zu den Anschlussklemmen alle Versorgungsstromkreise aus und sichern Sie sie gegen Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschlussleitungen allpolig spannungsfrei sind.
3. Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen.

220-240 V\~/

380-415V 3N\~

50 Hz

Schwarz = L1

Braun = L2

Blau = N

Grün/Gelb = PE ⊕

1. Schließen Sie die Netzanschlussleitung gemäß des Schaltbilds an die Herdanschlussdose an.
2. Verlegen Sie die Netzanschlussleitung so, dass sie das Gehäuse des Kochfeldes nicht berührt, da es während des Betriebs sehr heiß werden kann.

Einbau

Wichtige Benutzer-Information

Das Glaskeramikkochfeld ist für den Einbau in eine Küchen-Arbeitsplatte oder Ähnliches vorgesehen. Wenn Ihre handwerklichen Fähigkeiten ausreichen, können Sie den Einbau selbst durchführen. Der elektrische Anschluss muss aber von einer autorisierten Fachkraft durchgeführt werden.

Voraussetzungen

– Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100 °C). Ist das nicht der Fall, so kann dies zur Verformung oder Ablösung der Belagfläche führen.
– Bauen Sie das Kochfeld nicht direkt neben einem Kühl- oder Gefrierschrank ein. Durch die Wärmeabgabe steigt dessen Energieverbrauch unnötig.

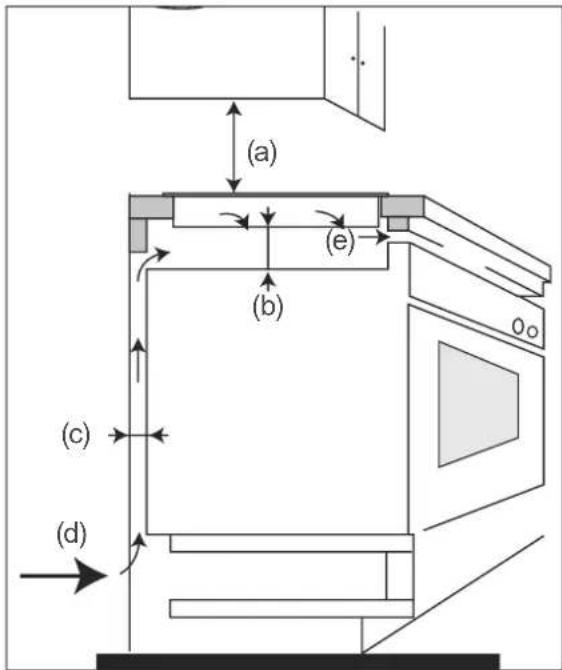

Mindestabstände

Um einen sicheren Betrieb zu gewährleisten, muss die Elektronik des Kochfeldes gekühlt werden. Deshalb müssen bei der Montage alle Mindestabstände eingehalten werden:

(a) Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens 760 mm betragen.
(b) Zur ausreichenden Kühlung muss das Kochfeld vom Rest des Einbauschranks/des Backofens durch eine horizontale Sicherungsplatte aus Holz getrennt sein. Der Freiraum zwischen Kochfeldboden und Sicherungsplatte muss mindestens 50 mm hoch sein. Eventuell vorhandene Seitenwände oder Schubladenkästen müssen Sie entsprechend aussägen beziehungsweise ausbauen.
(c) Die Lüftungszufuhr unterhalb des Kochfeldes muss durch einen mindestens 20 mm großen Freiraum mit Kaltluftzufuhr (d) gewährleistet sein.
(e) An der Vorderseite des Küchenschranks/Backofens muss ein mindestens 5 mm großer Freiraum vorhanden sein.

(k) Das Kochfeld muss an allen Seiten von mindestens 50 mm Arbeitsplatte umrahmt werden.

Arbeitsplatte

Die Arbeitsplatte muss

• mindestens 30 mm dick sein.
• (f)+2×(k) mindestens 690 mm breit sein.
• (g)+2×(k) mindestens 620 mm tief sein.
• waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein.

Arbeitsplatte vorbereiten

- Sägen Sie einen Ausschnitt in die Arbeitsplatte mit den Maßen

(j) 561–564 mm Breite,
(I) 491-494mm Tiefe.

Wenn bereits ein Kochfeld eingebaut war, muss dessen Ausschnitt dieselben Abmaße haben.

Kochfeld einsetzen

1. Nehmen Sie das Kochfeld aus der Verpackung.
2. Entfernen Sie alle Schutz- und Verpackungsmaterialien.

1. Setzen Sie das Gerät mit dem Sensorfeld nach vorne in den Ausschnitt der Arbeitsplatte.

1. Setzen Sie das Kochfeld so ein, dass der Luftauslass (m) von ≥ 3 mm nicht behindert wird.
2. Drücken Sie das Kochfeld kräftig an.

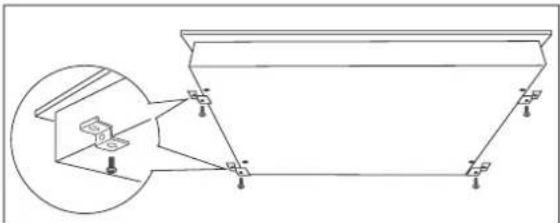

1. Um ein Rutschen des Geräts zu verhindern, muss es mit den beiliegenden Halteklammern fixiert werden. Je nach Dicke der Arbeitsplatte müssen Sie die Halteklammern wie oben abgebildet drehen und von unten am Gerät festschrauben.
2. Führen Sie vor der ersten Benutzung des Kochfelds eine gründliche Reinigung durch (siehe „Kochfeld reinigen und pflegen“ auf Seite DE-22).

Problembehandlung

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Bedienfeld reagiert nicht auf Eingaben.	Kochfeld wurde nicht eingeschaltet.Kochfeld mit dem Ein-/Aus-Sensor 1 einschalten.Sensor kürzer als 1 Sekunde berührt.Sensor etwas länger berühren.Sensor abgedeckt/verschmutzt.Bedienfeld reinigen.
Bedienfeld schaltet sich ab. Nach dem Einschalten erfolgte länger als 60 Sekunden keine Eingabe.Kochfeld einschalten und gleich eine Eingabe vornehmen.
Das Gerät kann nicht eingeschaltet werden, das Bedienfeld bleibt dunkel.	Die Stromzufuhr ist unterbrochen.Prüfen Sie die Sicherung für den Herd am Sicherungskasten in der Wohnung.Verständigen Sie im Zweifelsfall unseren Service.
Die Sensoren reagieren nicht. Die Sicherungsverriegelung ist eingeschaltet.Schalten Sie die Verriegelungsfunktion aus (siehe „Verriegelungsfunktion (Kindersicherung)“ auf Seite DE-19).
Die Sensoren reagieren schlecht.	Ein Wasserfilm liegt auf den Sensoren.Reinigen und trocknen Sie das Sensorfeld.Sie berühren die Sensoren nicht ausreichend.Berühren Sie die Sensoren immer mit der ganzen Fingerkuppe, nicht nur mit der Fingerspitze.
Das Kochfeld schaltet sich unerwartet ab. Ein Signalton ertönt und eine Fehlermeldung erscheint im Bedienfeld.	Technischer Fehler.Notieren Sie sich die Fehlermeldung, die auf dem Sensorfeld erscheint, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an unseren Service.
Die Glaskeramikoberfläche ist zerkratzt.	Es wurde Kochgeschirr mit scharfen Kanten genutzt.Verwenden Sie ausschließlich geeignetes Kochgeschirr ohne scharfe Kanten.Es wurden falsche Reinigungsmittel verwendet.Reinigen und pflegen Sie die Glaskeramikoberfläche mit einem speziellen Pflegemittel (siehe „Kochfeld reinigen und pflegen“ auf Seite DE-22).
Das Kochgeschirr wird nicht heiß und im Display erscheint die Anzeige ^2	Das Kochgeschirr wird nicht erkannt, weil es nicht für Induktionskochfelder geeignet ist. Wählen Sie geeignetes Kochgeschirr aus.Das Kochgeschirr wird vom Induktionskochfeld nicht erkannt, weil es zu klein für die gewählte Kochzone/Kombizone ist oder nicht mittig auf der Kochzone/Kombizone steht.
Bei hoher Heizstufe erzeugt das Kochgeschirr Pfeiftöne.	Diese Geräusche sind der Konstruktion von Induktionskochgeschirr geschuldet und stellen keinen Defekt dar. Bei Reduktion der Heizstufe sollten diese Geräusche aufhören.
Das Kochgeschirr macht ein prasselndes oder surrendes Geräusch.	Diese Geräusche sind der Konstruktion von Induktionskochgeschirr geschuldet und stellen keinen Defekt dar.

Fehlercode Mögliche	Ursachen, Lösungen und Tipps
E1/E2/Eb	Defekter Temperatursensor.• Kontaktieren Sie unseren Service.
E3	Einer der Hitzesensoren in der Glaskeramikplatte misst zu hohe Temperatur. Falsches Kochgeschirr.• Warten Sie, bis das Gerät abgekühlt ist. Kontrollieren Sie das Kochgeschirr. Schalten Sie dann das Gerät wieder ein.
E4/E5	Defekter Temperatursensor.• Kontaktieren Sie unseren Service.
E6	Überhitzung der Elektronik.• Warten Sie, bis das Gerät abgekühlt ist. Schalten Sie es danach wieder ein.
E7/E8	Falsche Netzspannung.• Trennen Sie das Gerät von der Stromversorgung und verständigen Sie unseren Service.
U1	Verbindungsfehler zwischen Anzeige und Hauptplatine.• Kontaktieren Sie unseren Service.

Service

Bitte beachten!

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.

Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
hanseatic Induktionskochfeld HHI64BAF 14213	256

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Durch die Reparatur defekter Geräte können Sie Abfall vermeiden. Wenden Sie sich an unseren Service.

Kunden in Deutschland

Wenden Sie sich an unseren Technik-Service: Telefon [phone]

Kunden in Österreich

Wenden Sie sich bitte an das Kunden center oder die Produktberatung Ihres Versandhauses.

Abfallvermeidung, Rücknahme und Entsorgung

Abfallvermeidung

Maßnahmen der Abfallvermeidung haben nach den Vorschriften der Richtlinie 2008/98/EG grundsätzlich Vorrang vor Maßnahmen der Abfallbewirtschaftung.

Als Maßnahmen der Abfallvermeidung kommen bei Elektro- und Elektronikgeräten insbesondere die Verlängerung ihrer Lebensdauer durch Reparatur defekter Geräte und die Veräußerung funktionstüchtiger gebrauchter Geräte anstelle ihrer Zuführung zur Entsorgung in Betracht.

Helfen Sie uns, Abfall zu vermeiden, und wenden Sie sich an unseren Service.

Weitere Informationen enthält das Abfallvermeidungsprogramm des Bundes unter Beteiligung der Länder.

Kostenlose Altgeräte-Rücknahme

Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein Neugerät der gleichen Geräteart mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt. Im Fernabsatzhandel beschränkt sich die Möglichkeit einer unentgeltlichen Abholung bei Erwerb eines Neugeräts auf Wärmeüberträger (z. B. Kühlschränke, Luftentfeuchter), Bildschirme und Bildschirmgeräte mit einer Bildschirm-Oberfläche > 100 cm² und auf Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt.

Abgesehen davon können Verbraucher bis zu drei Altgeräte einer Geräteart bei einer Sammelstelle eines Vertreibers unentgeltlich abgeben, ohne dass dies an den Erwerb eines Neugeräts geknüpft ist. Allerdings darf keine der äußeren Abmessungen des Altgerätes 25 cm überschreiten.

Entsorgung

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel-

oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Daten löschen nicht vergessen!

Jeder Verbraucher ist, falls erforderlich, für das Löschen von personenbezogenen Daten aus Elektro- bzw. Elektronikgeräten selbst verantwortlich.

Batterien und Akkus, Lampen und Leuchtmittel

Falls erforderlich, müssen Alt-Batterien und Alt-Akkus, die nicht vom Elektroaltgerät umschlossen sind, sowie Lampen/Leuchtmittel, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe aus den Geräten entfernt und getrennt entsorgt werden.

Das nebenstehende Symbol bedeutet, dass Batterien und Akkus nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Verbraucher sind gesetzlich verpflichtet, alle Batterien und Akkus, egal, ob sie Schadstoffe*) enthalten oder nicht, bei einer Sammelstelle ihrer Gemeinde/ihres Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung sowie einer Wiedergewinnung von wertvollen Rohstoffen wie

Kobalt, Nickel oder Kupfer zugeführt werden können.

Die Rückgabe von Batterien und Akkus ist unentgeltlich.

Einige der möglichen Inhaltsstoffe wie Quecksilber, Cadmium und Blei sind giftig und gefährden bei einer unsachgemäßen Entsorgung die Umwelt. Schwermetalle z. B. können gesundheitsschädigende Wirkungen auf Menschen, Tiere und Pflanzen haben und sich in der Umwelt sowie in der Nahrungskette anreichern, um dann auf indirektem Weg über die Nahrung in den Körper zu gelangen.

Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher muss auf die ordnungsgemäße Entsorgung von lithiumhaltigen Altbatterien und -akkus besonderes Augenmerk gelegt werden. Bei falscher Entsorgung kann es außerdem zu inneren und äußeren Kurzschlüssen durch thermische Einwirkungen (Hitze) oder mechanische Beschädigungen kommen. Ein Kurzschluss kann zu einem Brand oder einer Explosion führen und schwerwiegende Folgen für Mensch und Umwelt haben. Kleben Sie daher bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Batterien und Akkus, die nicht fest im Gerät verbaut sind, müssen vor der Entsorgung entfernt und separat entsorgt werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Verwenden Sie wenn möglich Akkus anstelle von Einwegbatterien.

*) gekennzeichnet mit:

Cd = Cadmium,

Hg = Quecksilber und Pb = Bl

Verpackung

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest

während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Produktinformation gemäß VO (EU) Nr. 66/2014

Modellkennung	HHI64BAF
Art der Kochmulde	elektrisch
Anzahl der Kochzonen	4
Heiztechnik	Induktionskochzonen
Maße
Kochzone vorne links	16,0 cm
Kochzone hinten links	21,0 cm
Kochzone hinten rechts	18,0 cm
Kochzone vorne rechts	18,0 cm
Energieverbrauch
Kochzone vorne links	196,3 Wh/kg
Kochzone hinten links	182,0 Wh/kg
Kochzone hinten rechts	186,3 Wh/kg
Kochzone vorne rechts	187,6 Wh/kg
Energieverbrauch Kochmulde	188,1 Wh/kg

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 60350-2 gemessen worden.

Technische Daten

Bestellnummer	14213256
Gerätebezeichnung	Induktions-Kochfeld
Modell	HHI64BAF
Bemessungsaufnahme	7200 W
Bemessungsspannung	220-240 V ~ / 380 - 415 V 3N ~
Frequenz	50/60Hz
Gerätemaße Kochfeld (Höhe × Breite × Tiefe)	62 mm × 590 mm × 520 mm
max. Ausschnittmaß (Breite × Tiefe)	560 mm x 490 mm
Dicke der Arbeitsplatte	28 mm
Gewicht	8,6 kg
