BEDIENUNGSANLEITUNG VFS2503-8 Yamato

1jamato®

取 扱 說 明 書

Instruction Manual

Parts List

HIGH SPEED FLAT BED INTERLOCK STITCH MACHINE

WITH TOP FEEDER

VFS2503-8

VFS2500-8クラスの取扱説明書と異なる部分を記載しています。

VFS2500-8クラスの取扱説明書とあわせてご使用ください。

本製品のご使用にあたっては、取扱説明書を最後までお読みいただき、内容をよく理解してから正しくお使いください。

また、お読みになった後は、お使いになる方がいつでも見られるところに保管してください。

This instruction manual shows contents different from VE and VES series.

Read this manual with INSTRUCTION of VFS2500-8 class.

Before using your compact motor, please read the instruction manual and understand the contents well.

After reading the instruction manual, please keep it in a location where it is easily accessible to the operator.

目 次/CONTENTS

1. 正しい使い方 1
2. ミシンの調整 2
3. 仕様 3
4. Proper operztion 4
5. Adjustments 5
6. Specifications 6

***ILLUSTRATED SPARE PARTS LIST ***

おことわり

本製品は改良などにより、使用部品を変更することがあります。その際には、本書の内容および説明図などの一部が、本製品と一致しない場合がありますので、あらかじめこ了承ください。また、本書の作成にあたっては万全を期しておりますが、万一の誤りや記載もれなどが発見されても直ちに修正できないことがあります。

Attention

The description in this instruction manual is subject to change for improvements of the commodity without notice.

1. 正しい使い方

注意

作業を行う前に、必ずモータの電源を切り、モータの回転停止を確認してください。

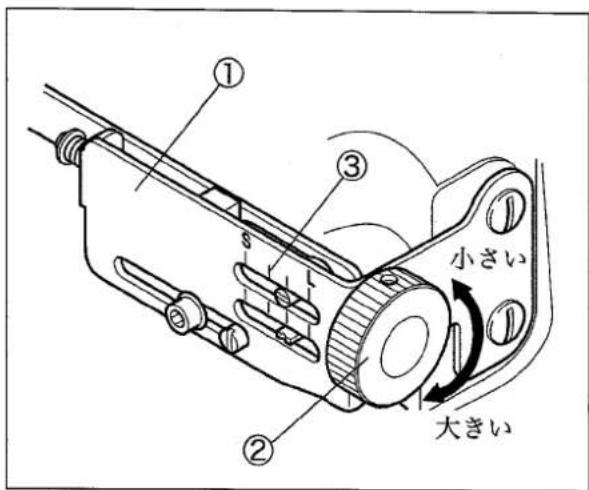

下送りに対する上送りの運動量(縫い目長さ)の調節

このミシンは下送りと上送りとが別駆動になっています。下送りの運動量を変更したときは、上送りの運動量も変更してください。下送りに対し、上送りの運動量は1対1が標準です。上送りの最大運動量は4.0 mmです。

(注) 上送り目盛板①の記号は目安です。

S : 1.6 mm

目盛り③：4.0 mm

上送りの運動量はツマミネジ②を回して調節します。

● 時計方向に回すと、運動量が大きくなります。
- 反時計方向に回すと、運動量が少なくなります。

① ③ ② 小さい 大きい

图1

注意

作業を行う前に、必ずモータの電源を切り、モータの回転停止を確認してください。

押工の上り量の調節

押エの上り量(針幅5.6 mmの場合)は、飾り糸ルーパ付きは6.0 mm、飾り糸ルーパ無しは7.5 mmです。

(1) ロックナット①を緩める。
(2) 押エ揚ゲレバー②を押し下げて、針板上面から押エ底面までを 6.0 mm(上飾りなし: 7.5 mm)にする。
(3) 押エが6.0 mm上がった状態で、止ネジ③を押エ揚ゲレバー②に当てる。
(4) ロックナット①を締め付ける。
(5) カラー④の止ネジ⑤を緩める。
(6) 押エを 6.0 mm(上飾りなし: 7.5 mm)上げた状態で、押工棒ブッシュ⑥とカラー④とのすき間を 0.2 mmにする。
(7) 止ネジ⑤を締め付ける。

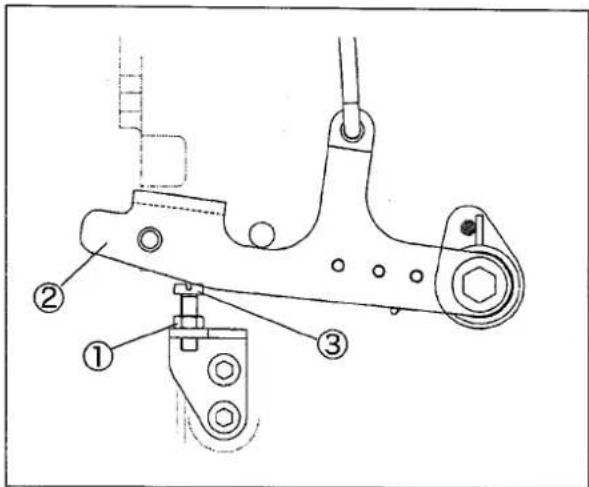

Technical diagram of a mechanical linkage assembly with numbered components

图2

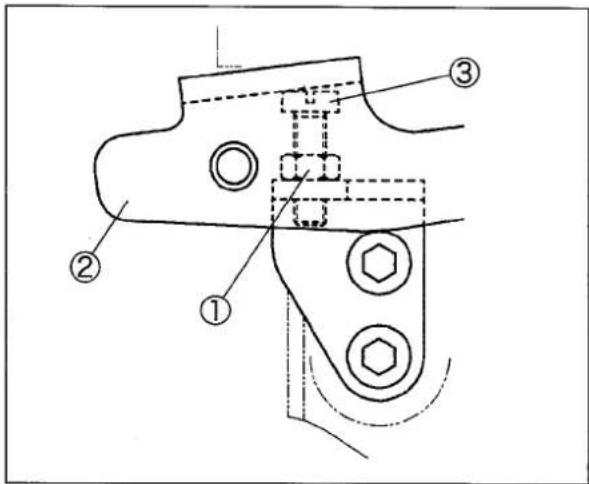

Technical diagram of a mechanical assembly with numbered components and alignment indicators

图3

⑥ ⑤ 0.2 mm ④ 飾り糸ルーパ 針板上面 6.0 mm (上飾りなし: 7.5 mm)

图4

3. 仕様

型式	VFS2503-8
名称	高速平ベッド型3本針(2本針)上送り付き偏平縫いミシン
外観寸法	500mm(長)×250mm(幅)×430mm(高)
重量	49kg
縫目型式	ISO規格 406, 407, 602, 605
用途	ニット、メリヤス等の地縫い、合わせ縫い、裾引き縫い
縫速度	最高毎分 5500針 (間欠運転時)
縫い目長さ	1.4~3.6mm縫い目数 1吋(25.4mm)間 7~18針30mm間 8~21針
使用針	UY×128GAS #9~#14 (標準#10)
針幅	3本針 4.8mm, 5.6mm, 6.4mm(2本針 3.2mm, 4.0mm)
針のストローク	31mm
押エ上り量	針幅5.6mmの場合 上飾り付き:6.0mm/上飾り無し:7.5mm
送り調節方法	ブッシュボタン方式
差動送り比率	1:0.7~1:2
差動送り調節方法	外レバー方式(外部からレバーを上下することにより回転中も調節可)
上送り前後量	1.6~4.0mm
上送り上下量	標準4.0mm 3.5~6.0mm調節可能
潤滑方法	ポンプによる自動給油
潤滑油	ヤマトSFオイル No.28
貯油量	1100cc
据付け方法	半沈式

1. Proper operation

WARNING

Before operating, ALWAYS turn the power switch OFF and check that the machine has already stopped.

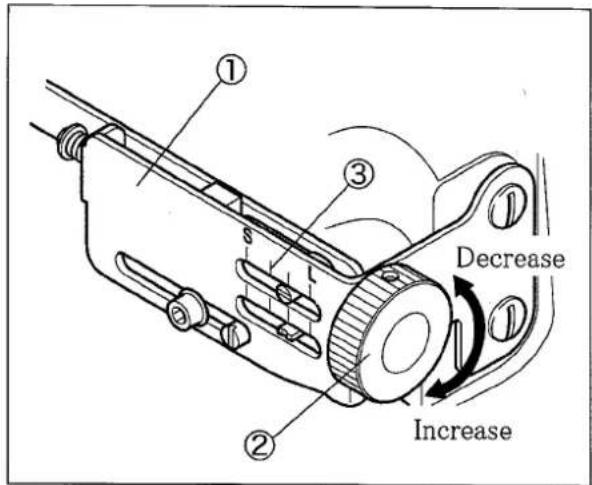

Adjusting feeding amount of top feed dog to lower feed dog

The top and lower feed dogs drive independently. Adjust the top feeding amount after changing the lower feeding amount. The standard ratio of top feeding to lower feeding is 1:1. The maximum top feeding amount is 4.0 mm.

Note: The mark with stitch length of the top feed graduation ① is as below.

S: 1.6 ~mm

Mark ③: 4.0 ~mm

Turn the adjusting screw ② to adjust it.

● To increase the feeding amount, turn it clockwise.
- To decrease the feeding amount, turn it counterclockwise.

① ③ s L Decrease ② Increase

Fig. 1

3. Specifications

Model	VFS2503-8
Description	High speed 3-needle flat bed interlock stitch machine with top feeder
Dimensions	500 mm (L) ×250 mm (W) ×430 mm (H)
Weight	49 kg
Stitch Type	ISO 406, 407, 602, 605
Application	Plain seam, covering, and hemming operation for knitted fabric
Sewing Speed	Up to 5500 rpm (during intermittent operation)
Stitch Length	1.4 - 3.6 mmThe number of stitches 7 - 18 stitches per inch(25.4 mm)8 - 21 stitches per 30 mm
Needle System	UY×128GAS #9 - 14 (standard: #10)
Needle Distance	3-needle: 4.8 mm, 5.6 mm, 6.4 mm(2-neelde: 3.2 mm, 4.0 mm)
Needle Stroke	31 mm
Presser Foot Lift	For 5.6 mm of needle distancewith spreader: 6.0 mm/without spreader: 7.5 mm
Feed Regulation	By pushbutton
Differential Ratio	Standard: 1 : 0.7 - 1 : 2
Differential Feed Regulation	Adjustable by moving external lever even during operation
Front-and-rearmovement of top feed dog	1.6 - 4.0 mm
Up-and-down movement of top feed dog	Standard: 4.0 mm, adjustable 3.5 - 6.0 mm
Lubrication	Lubrication automatically by pump
Lubricating Oil	YAMATO SF OIL No.28
Capacity of Oil Reservoir	1100 cc
Installation	Semi-submerged type

ILLUSTRATED SPARE PARTS LIST

VFS2503-8

1
VFS2503-8(1)

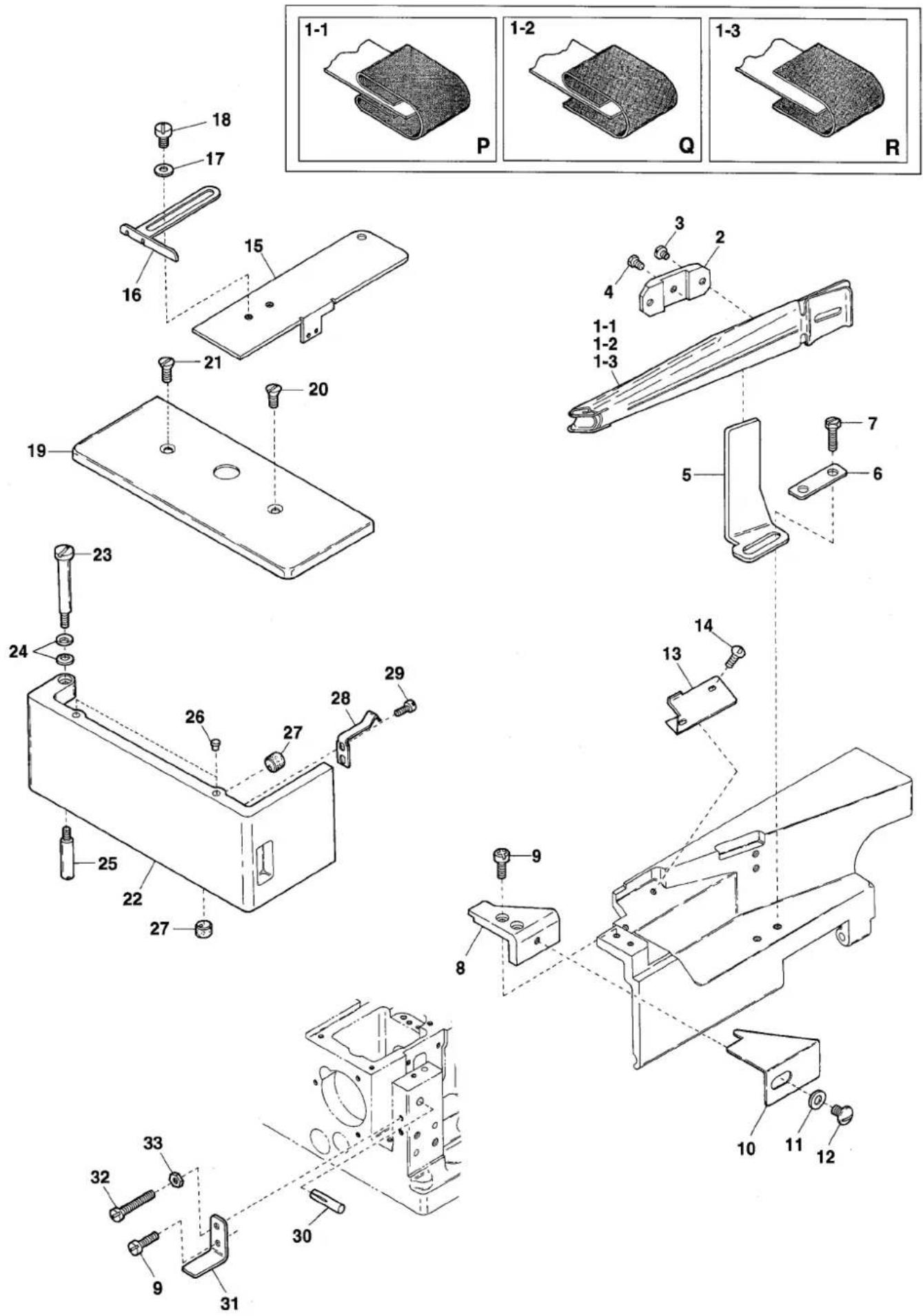

Exploded view diagram of a mechanical assembly with numbered parts and labeled sections (P, Q, R)

Ref.No	Parts No.	Description	品名	Amt. Req
1-1	0093241	Folder(for Type P)	定規(P)	1
1-2	0093242	Folder(for Type Q)	定規(Q)	1
1-3	0093243	Folder(for Type R)	定規(R)	1
2	0091736	Folder Clamp	定規取付片	1
3	009932	Screw(11/64-40 × 4)	止ネジ	2
4	005554	Screw(7/32-32 × 6.5)	止ネジ	1
5	0094245	Folder Support	定規取付台	1
6	0094246	Folder Support Fixing Plate	定規取付台固定片	1
7	140019	Screw(M5-0.8 × 14)	止ネジ	2
8	3201002	Front Cover(Small)	前開キカバー(小)	1
9	110013	Screw(M4-0.7 × 8)	止ネジ	3
10	3201007	Fabric Slide Plate	布滑り板	1
11	000426	Washer	ワッシャ	1
12	110103	Screw(M5-0.8 × 8)	止ネジ	1
13	3240101	Dustproof Cover	防塵カバー	1
14	110104	Screw(M4-0.7 × 8)	止ネジ	2
15	3260025	Looper Thread Take-up Cover	カムカバー	1
16	3260026	Tape Guide(Right)	テープガイド(右)	1
17	000538	Washer	ワッシャ	2
18	007627	Screw(M4-0.7 × 6)	止ネジ	2
19	3200014	Cloth Plate(Small)	小カバー	1
20	130003	Screw(M4-0.7 × 7.3)	止ネジ	1
21	130004	Screw(M4-0.7 × 14)	止ネジ	1
22	3200011	Side Cover	横開キカバー	1
23	170001	Screw(M5-0.8 × 8)	止ネジ	1
24	300100	Conical Spring Washer	皿パネワッシャ	2
25	180005	Screw(M5-0.8 × 8)	止ネジ	1
26	3200033	Rubber Cushion(Small)	クッションゴム(小)	2
27	0032604	Rubber Cushion(Large)	クッションゴム(大)	2
28	3200012	Cover Latch Spring	カバーラッチパネ	1
29	110012	Screw(M4-0.7 × 5)	止ネジ	2
30	340041	Knock Pin	ノックピン	1
31	3200013	Side Cover Holder	横開キカバー受ケ	1
32	110016	Screw(M4-0.7 × 15)	止ネジ	1
33	000015	Nut	ナット	1

2
VFS2503-8(2)
VFS2503-140M-8

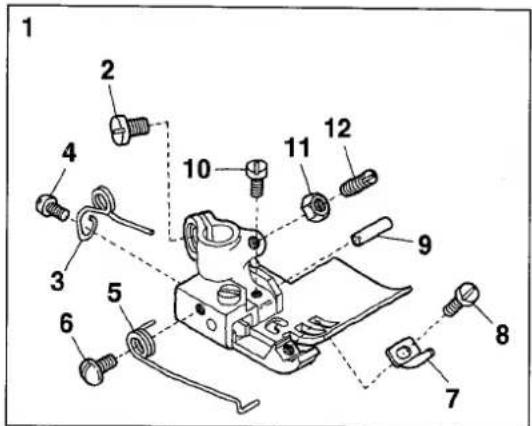

Technical diagram of a mechanical assembly with numbered parts for identification

13 14

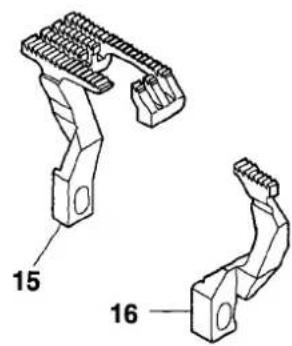

Technical line drawing of two mechanical components with numbered parts (15 and 16), no text or symbols present.

VFS2503-156M-8

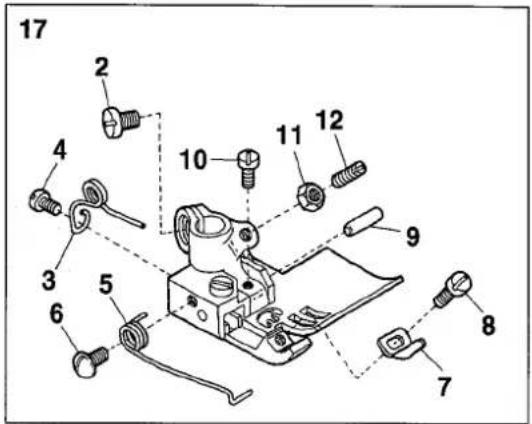

Technical diagram of a mechanical assembly with numbered parts for identification

Technical line drawing of a mechanical component with internal channels and mounting holes (no text or symbols)

15 16

Ref.No	Parts No.	Description	品名	Amt. Req
1	3267026	Presser Foot, C. Set(40)	押工(組)	1
2	110004	Screw(M3.5-0.6 × 8)	止ネジ	1
3	0091725	Presser Foot Spring	小押エバネ	1
4	005133	Screw(1/8-44 × 4.5)	止ネジ	1
5	3267038	Presser Foot Spring(Left)	小押エバネ(左)	1
6	006010	Screw(1/8-44 × 4.5)	止ネジ	1
7	3267037	Tape Guide	テープガイド	1
8	001228	Screw(3/32-56 × 3.2)	止ネジ	1
9	3267015	Presser Foot Hinge Pin	押エヒンジピン	1
10	110084	Screw(M3-0.5 × 4.2)	止ネジ	1
11	000327	Lock Nut	ロックナット	1
12	003302	Adjusting Screw(1/8-44 × 11)	調節ネジ	1

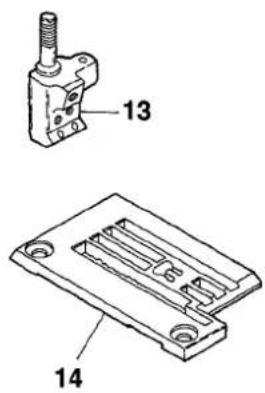

13	0093352	Needle Clamp(40)	針止メ	1
14	3268011	Stitch Plate(40M)	針板	1

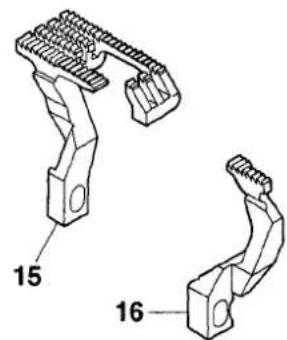

15	3269002	Main Feed Dog	後送り	1
16	3209065	Differential Feed Dog	前送り	1
17	3267030	Presser Foot, C. Set(56)	押工(組)	1
18	3268013	Stitch Plate(56M)	針板	1

3
VFS2503-8(3)

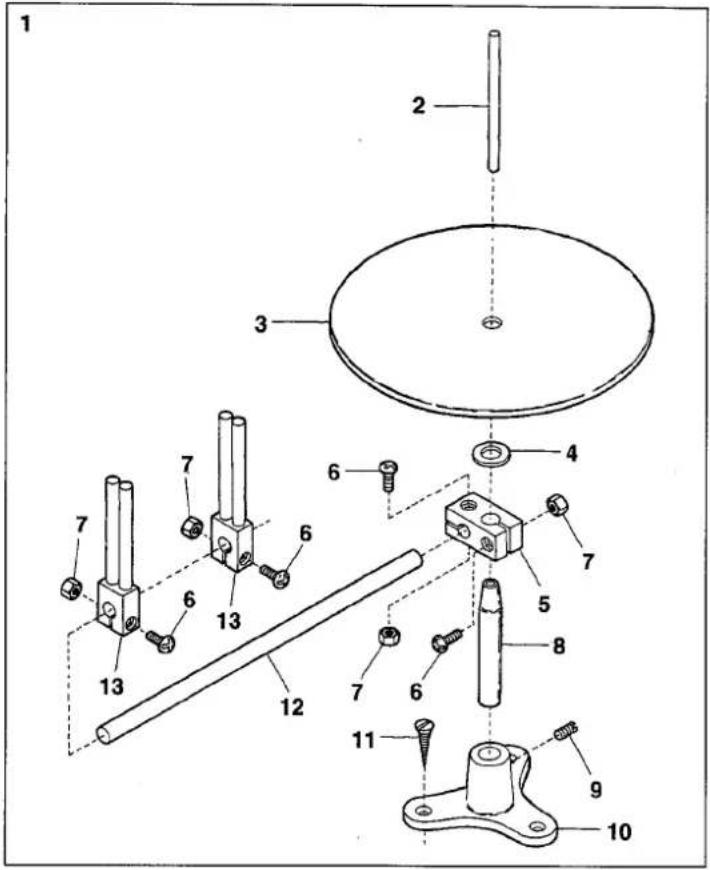

Technical diagram of a mechanical assembly with numbered components for identification

Ref.No	Parts No.	Description	品名	Amt. Req
1	9620750	Knitted Tape Stand, C. Set	メリヤステープスタンド	1
2	9620751	Tape Pin	テープ支柱	1
3	9620752	Tape Disc	テープ受ケ板	1
4	000433	Washer	ワッシャ	1
5	9620753	Tape Disc Block	テープ受ケ板ブロック	1
6	911062	Screw(M4-0.7 × 15)	止ネジ	4
7	910001	Nut	ナット	4
8	9620756	Tape Stand Bar	テープスタンド棒	1
9	001448	Screw(15/64-28 × 5.5)	止ネジ	1
10	9620757	Tape Stand	テープスタンド	1
11	005148	Wood Screw( 4.5 × 25)	木ネジ	3
12	9620754	Tape Guide Bar	テープガイド棒	1
13	9620755	Tape Guide	テープガイド	2
