Produkttyp	Videoprojektor
Modell	E155S
Marke	Acer
Projektionstechnologie	DLP®
Native Auflösung	1920 x 1080 (Full HD)
Objektiv	F = 2,6 – 2,78, f = 10,20 – 11,22 mm, manueller Zoom/Fokus
Bilddiagonale (klar fokussiert)	60 – 120 Zoll (91 – 183 cm)
Projektionsabstand	0,9 – 1,8 m
Seitenverhältnis	Auto, 4:3, 16:9, Vollbild, L.Box
Trapezkorrektur	±40° vertikal & horizontal, manuell & automatisch
Lautsprecher	Integriert, 20 W
3D-Fähigkeit	Ja, DLP Link, Blu-ray 3D
Besondere Merkmale	DynamicBlack, ExtremeEco, Acer EcoProjection, 2D-zu-3D-Konvertierung, DTS-Toneffekt
Eingänge	HDMI (MHL) ×2, HDMI ×1, VGA, S-Video, Composite Video, Component Video (Y/Cb/Cr, Y/Pb/Pr), RS232, USB Mini B
Ausgänge	VGA, Audio 3,5 mm, DC 5V
Stromversorgung	100 – 240 V, 50/60 Hz
Leistungsaufnahme (typisch)	325 W
Gewicht	3,0 kg (ca.)
Abmessungen (B × T × H)	356 × 241 × 103 mm
Lieferumfang	Netzkabel, VGA-Kabel, Fernbedienung, Batterien, Benutzerhandbuch (CD), Schnellstartanleitung, Sicherheitskarte

Häufig gestellte Fragen - E155S ACER

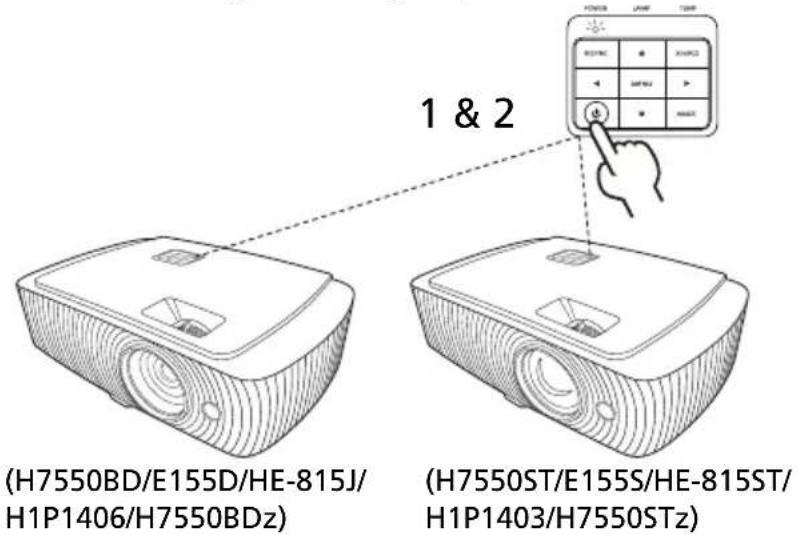

Wie schalte ich den Projektor ein?

Stellen Sie sicher, dass Netzkabel und Signalkabel angeschlossen sind. Die Betriebs-LED blinkt rot. Drücken Sie die POWER-Taste am Bedienfeld oder auf der Fernbedienung. Die Betriebs-LED leuchtet blau. Schalten Sie dann die Signalquelle ein.

Es wird kein Bild angezeigt. Was kann ich tun?

Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Projektionslampe richtig eingesetzt ist. Drücken Sie die SOURCE-Taste, um die richtige Quelle auszuwählen. Wenn die Meldung 'Kein Signal' erscheint, prüfen Sie die Signalquelle.

Das Bild ist unscharf. Wie stelle ich die Schärfe ein?

Drehen Sie den Fokusring am Objektiv, bis das Bild klar ist. Stellen Sie sicher, dass der Projektor im richtigen Abstand zur Leinwand steht (0,9–1,8 m für dieses Modell).

Das Bild ist trapezförmig verzerrt. Wie korrigiere ich das?

Verwenden Sie die Keystone-Tasten (Trapezkorrektur) am Bedienfeld oder auf der Fernbedienung. Sie können auch im OSD-Menü unter 'Bild' > 'Autom. Schrägposition' oder 'Man. Schrägposition' die Korrektur vornehmen.

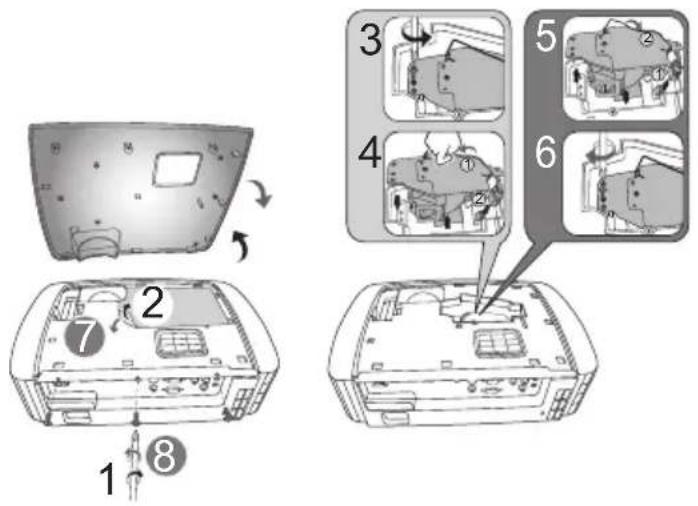

Wie wechsle ich die Lampe?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und lassen Sie ihn mindestens 45 Minuten abkühlen. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben, ziehen Sie den Lampenstecker ab und entnehmen Sie das Lampenmodul. Setzen Sie eine neue Lampe ein und schließen Sie die Abdeckung. Führen Sie anschließend im OSD-Menü 'Verwaltung' > 'Reset Lampe' aus.

Was bedeutet die rote LED-Anzeige?

Die rote Betriebs-LED im Standby-Modus zeigt an, dass der Projektor ausgeschaltet ist und abkühlt. Wenn die TEMP-LED rot leuchtet, liegt eine Überhitzung vor. Blinkt sie, ist das Gebläse ausgefallen. In beiden Fällen trennen Sie den Projektor vom Netz und wenden Sie sich an den Kundendienst.

Wie stelle ich die Lautstärke ein?

Drücken Sie die MENU-Taste, navigieren Sie zu 'Audio' und passen Sie die 'Lautstärke' an. Sie können auch die Fernbedienungstasten für die Lautstärkeregelung verwenden (sofern vorhanden).

Kann ich mit diesem Projektor 3D-Inhalte ansehen?

Ja, der Projektor unterstützt 3D über DLP Link. Sie benötigen eine DLP-3D-Brille und ein 3D-Signal (z. B. Blu-ray 3D). Aktivieren Sie im OSD-Menü unter '3D' die Option 'Ein'. Auch eine 2D-zu-3D-Konvertierung ist möglich.

Wie setze ich die Lampenbetriebsstunden zurück?

Nach dem Wechsel der Lampe gehen Sie im OSD-Menü zu 'Verwaltung' > 'Reset Lampe'. Wählen Sie 'Ja' und bestätigen Sie mit der Pfeiltaste. Die Zählung wird auf Null zurückgesetzt.

Der Projektor schaltet sich automatisch aus. Woran liegt das?

Mögliche Ursachen: Überhitzung – die TEMP-LED leuchtet rot. Lüften Sie den Projektor und stellen Sie sicher, dass die Lüftungsöffnungen frei sind. Eine andere Möglichkeit: Die Funktion 'Auto-Aus' ist aktiviert (im OSD unter 'Verwaltung'). Bei Gebläsefehler blinkt die TEMP-LED; wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG E155S ACER

Acer Projektor Benutzerhandbuch Erste Ausgabe: 11/2014

Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von Marktgängigkeit und Eignung für einen bestimmten Zweck.

Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.

Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder in anderer Form oder durch andere Verfahren (elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren) verbreitet werden.

Acer Projektor

Modellnummer : ____

Seriennummer: ____

Kaufdatum: ____

Gekauft bei: ____

Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber.

„HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder eingetragene Handelsmarken der HDMI Licensing LLC.“

Informationen für Ihre Sicherheit und Komfort

Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen.

Vor dem Reinigen das Gerät ausschalten

Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. Reinigen Sie das Gerät nur mit einem angefeuchteten Tuch.

Auf den Stecker als Abschaltvorrichtung achten

Befolgen Sie die nachstehenden Richtlinien, wenn Sie die Stromleitung mit dem externen Netzteil verbinden oder davon trennen:

• Installieren Sie das Speisegerät, bevor Sie die Stromleitung mit einer Netzsteckdose verbinden.
• Ziehen Sie die Stromleitung heraus, bevor Sie das Netzteil von dem Projektor trennen.
• Falls das System mehrere Stromquellen hat, dann trennen Sie alle Stromleitungen von den Stromquellen, um die Stromversorgung des Systems abzuschalten.

Auf die Zugänglichkeit achten

Stellen Sie sicher, dass die Netzsteckdose, in die Sie die Stromleitung einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt die Stromleitung aus der Netzsteckdose heraus.

Warnungen!

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Stellen Sie das Gerät nicht auf einen unstabilen Wagen, Ständer oder Tisch. Wenn das Gerät herunterfällt, kann es schwer beschädigt werden.
• Die Schlitze und Öffnungen dienen zur Belüftung, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und das Gerät vor einer Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder zudeckt werden. Stellen Sie das Produkt nicht auf ein Bett, Sofa, Teppich oder andere ähnliche Oberflächen, da die Entlüftungsöffnungen dabei blockiert werden können.

Stellen Sie das Gerät nicht in die Nähe oder auf einen Heizkörper bzw. eine Heizung. Bauen Sie das Gerät nirgends ein, es sei denn, dass eine richtige Belüftung sichergestellt ist.

- Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät.

iv

• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden.
• Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.

Auf die Stromversorgung achten

• Die Stromversorgung des Gerätes muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf.
- Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen.
- Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet. Achten Sie auch darauf, dass der gesamte Nennwert aller Geräte, die mit der selben Netzsteckdose verbunden werden, den Nennwert der Sicherung nicht überschreitet.

- Schließen Sie nicht zu viele Geräte an, um eine Überlastung der Stromleitung, Steckdosenleiste oder Steckdose zu vermeiden. Die gesamte Systemlastung darf 80% des Nennwerts der betroffenen Sicherung nicht überschreiten. Wenn Steckdosenleisten verwendet werden, darf die Belastung 80% des Eingangsnennwerts der Steckdosenleisten nicht überschreiten.

- Das Netzteil des Gerätes ist mit einem dreiardrigen, geerdeten Stecker ausgestattet. Der Stecker passt nur in eine geerdete Steckdose. Stellen Sie sicher, dass die Steckdose richtig geerdet ist, bevor Sie den Netzstecker einstecken. Stecken Sie den Stecker nicht in eine nichtgeerdete Steckdose ein. Nehmen Sie Kontakt mit Ihrem Elektriker für Details auf.

Warnung! Bei dem Erdungspol handelt es sich um eine Sicherheitsmaßnahme. Das Verwenden einer nicht richtig geerdeten Steckdose kann einen elektrischen Schlag und/oder Verletzungen verursachen.

Hinweis: Der Erdungspol bietet auch einen guten Schutz vor unerwartetem Rauschen, das aus den benachbarten elektrischen Geräten stammt und die Leistung dieses Gerätes stören kann.

- Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset. Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ, UL-gelistet/CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal 4,5 Meter (14,76 Fuß) lang.

Instandsetzen des Produkts

Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.

Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf:

• Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst
• Flüssigkeiten sind in das Produkt eingedrungen
• Das Produkt wurde Regen oder Wasser ausgesetzt
• Das Produkt ist heruntergefallen oder das Gerät ist beschädigt
• Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet
• Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden

Hinweis: Nehmen Sie nur die Steuerungen vor, die in den Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige Einstellarbeit eines qualifizierten Fachmanns nötig machen.

Warnung! Aus Sicherheitsgründen dürfen keine unverträglichen Teile verwendet werden, wenn Komponenten hinzugefügt oder ausgewechselt werden. Wenden Sie sich für Kaufoptionen an Ihren Händler.

Das Gerät und seine Erweiterungen erhalten möglicherweise kleine Teile. Halten Sie sie von kleinen Kindern fern.

Weitere Sicherheitshinweise

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
• Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
• Verwenden Sie das Gerät nicht in folgenden Umgebungen:

- Eine schlecht belüftete oder eingeengte Stelle. Ein Abstand von mindestens 50cm von Wänden und ein freier Luftfluss um den Projektor ist notwendig.

- Eine Stelle, wo die Temperatur übermäßig hoch wird, wie z.B. innerhalb eines Fahrzeugs, dessen Fenster geschlossen sind.

- Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die Standzeit des Gerätes verkürzen und das Bild verdunkeln.

- Eine Stelle in der Nähe von Feueralarmen.

- Eine Stelle, deren Umgebungstemperatur über 40°C/104°F beträgt.

- Eine Stelle, deren Höhe über 10.000 Fuß beträgt.

- Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer

Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf.

- Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler für eine Untersuchung auf.

- Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die Folge sein.

- Lassen Sie den Projektor nach dem Ausschalten den Abkühlungsvorgang beenden, bevor Sie die Stromverbindung trennen.

- Schalten Sie nicht häufig plötzlich die Netzstromversorgung des Projektors ab oder nehmen den Projektor während des Betriebs vom Netz. Am besten warten Sie, bis das Gebläse anhält, bevor Sie die Stromversorgung abschalten.

- Berühren Sie das Luftaustrittsgitter und die Bodenplatte nicht, um Verbrennungen zu vermeiden.

- Blicken Sie nicht während des Betriebs des Projektors in das Luftaustrittsgitter. Dies kann Ihren Augen schaden.

- Lassen Sie immer den Objektivverschluss geöffnet bzw. nehmen die Objektivabdeckung immer ab, wenn der Projektor eingeschaltet ist.

- Blockieren Sie das Projektorobjektiv nicht mit einem Gegenstand, wenn der Projektor in Betrieb ist. Der Gegenstand kann dadurch erwärmt und verformt werden oder sogar einen Brand verursachen. Drücken Sie auf die Taste HIDE auf der Fernbedienung, um die Lampe kurzfristig auszuschalten.

- Während des Betriebs wird die Lampe sehr heiß. Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen, bevor Sie das Lampenmodul anfassen, um es auswechseln.

- Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der Lampe erreicht wurde. Die Lampe kann in seltenen Fällen brechen.

- Wechseln Sie erst dann das Lampenmodul oder andere elektronische Komponenten aus, wenn der Projektor vom Netz getrennt ist.

- Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

- Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.

- Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.

- Versuchen Sie niemals den Projektor auseinanderzubauen. Es gibt gefährliche Hochspannung innerhalb des Gerätes. Das einzige vom Anwender instandzusetzende Teil ist die Lampe, die eine eigene abnehmbare Abdeckung hat. Überlassen Sie die Reparatur nur qualifiziertem Kundendienstpersonal.

- Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen.

- Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.

Vorsicht mit dem Gehör

Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.

• Erhöhen Sie schrittweise die Lautstärke, bis Sie deutlich und gemütlich hören können.
- Erhöhen Sie die Lautstärke nicht weiter, wenn Ihre Ohren sich an die Lautstärke gewöhnt haben.
- Hören Sie Musik nicht über längere Zeit bei einer hohen Lautstärke.
- Versuchen Sie nicht mit einer erhöhten Lautstärke laute Umgebungen zu übertönen.
- Reduzieren Sie die Lautstärke, wenn Sie die Leute, die in Ihrer Nähe sprechen, nicht hören können.

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceIn Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://www.acer-group.com/public/Sustainability/index.htm

Hinweis zum Quecksilber

Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten:

"Die Lampe enthält Quecksilber und muss gemäß den Vorschriften entsorgt werden."

Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte www.lamprecycle.org

Das allererste

Benutzungshinweise

Was Sie tun sollten:

• Schalten Sie vor dem Reinigen das Gerät aus.
• Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch.
• Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun sollten:

• Blockieren Sie niemals die Lüftungsöffnungen des Gerätes, da sie zur Kühlung dienen.
• Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

• In extrem heißer, kalter oder feuchter Umgebung.

• In besonders staubiger und schmutziger Umgebung.
  • In der Nähe von Geräten, die starke Magnetfelder erzeugen.
• Unter direkter Sonneneinstrahlung.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in diesem Handbuch, um die Lebensdauer des Gerätes zu maximieren.

Warnung:

- Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.

- Das Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden, um einen Brand oder Kurzschluss zu vermeiden.

- Versuchen Sie nicht das Gerät zu öffnen oder auseinander zu bauen. Es besteht die Gefahr eines Stromschlags.

- Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.

- Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

- Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.

- Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromverbindung trennen.

• Schalten Sie zuerst den Projektor und dann die Signalquellen ein.

- Verwenden Sie die Objektivabdeckung nicht, wenn der Projektor in Betrieb ist.

- Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Verwendung des/der inneren Anschlusses/Anschlüsse“, um die Lampe auszuwechseln.

Informationen für Ihre Sicherheit und Komfort iii

Das allererste viii

Benutzungshinweise viii

Vorsichtsmaßnahmen viii

Einführung 1

Produktmerkmale 1

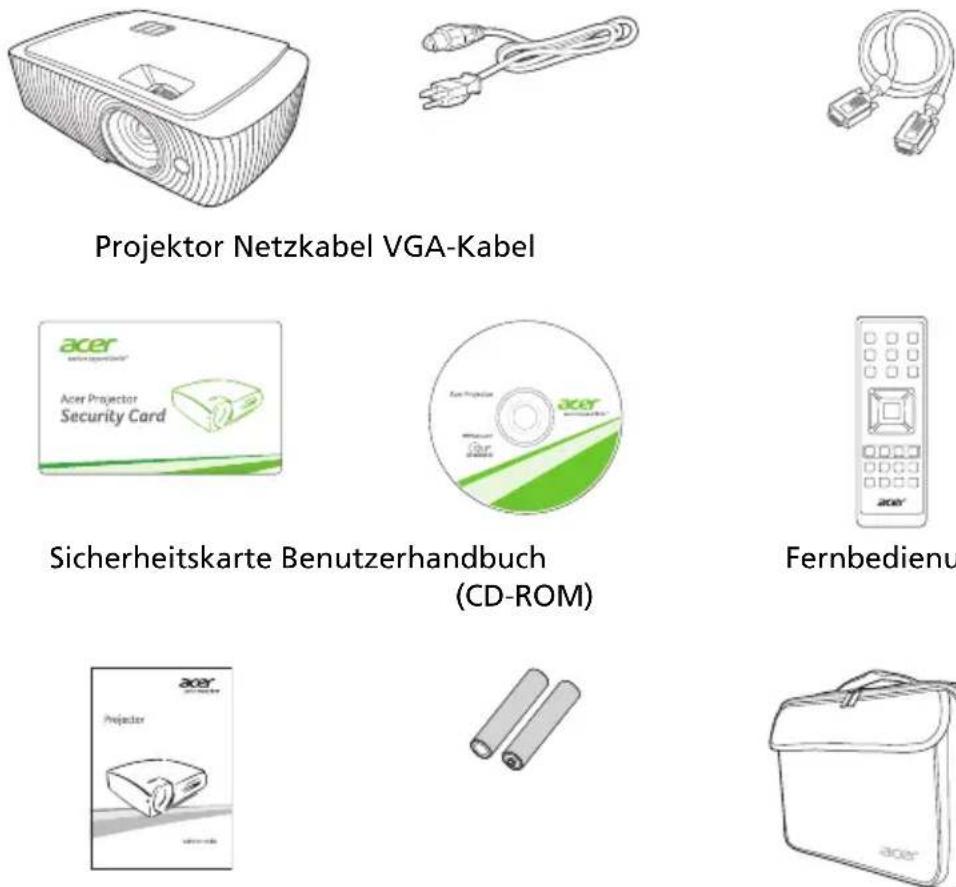

Lieferumfang 2

Projektor - Übersicht 3

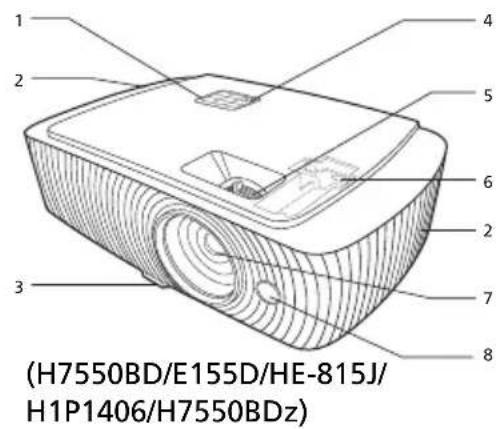

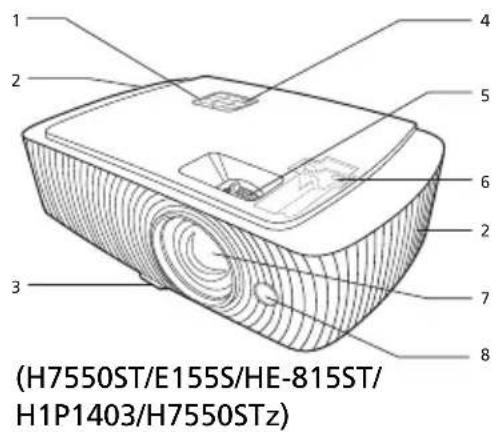

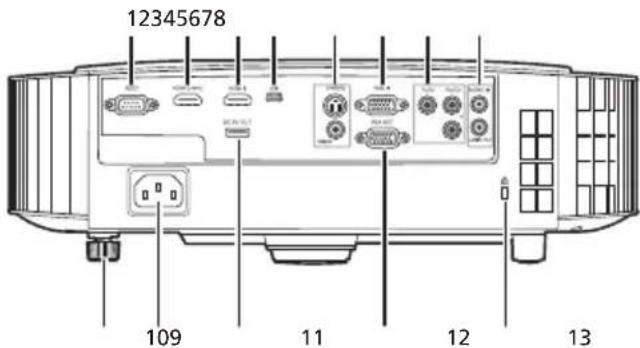

Aussehen des Projektors 3

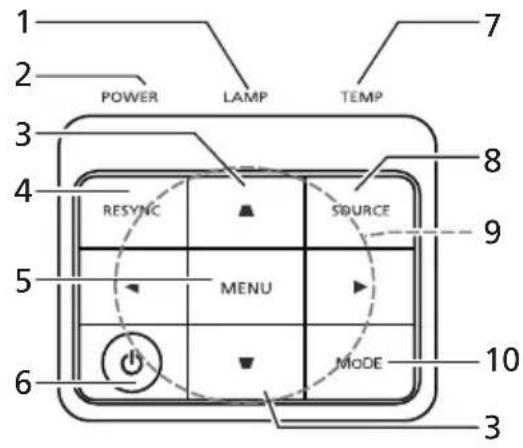

Bedienfeld 5

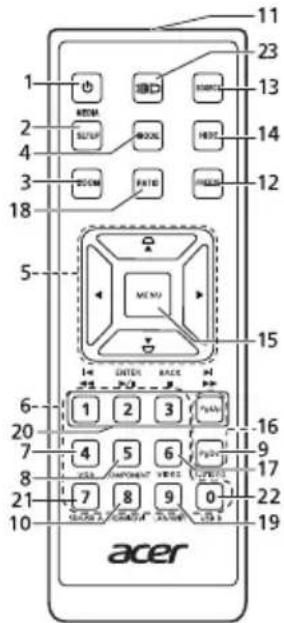

Fernbedienungslayout 6

MHL Funktion Einleitung 8

Inbetriebnahme 9

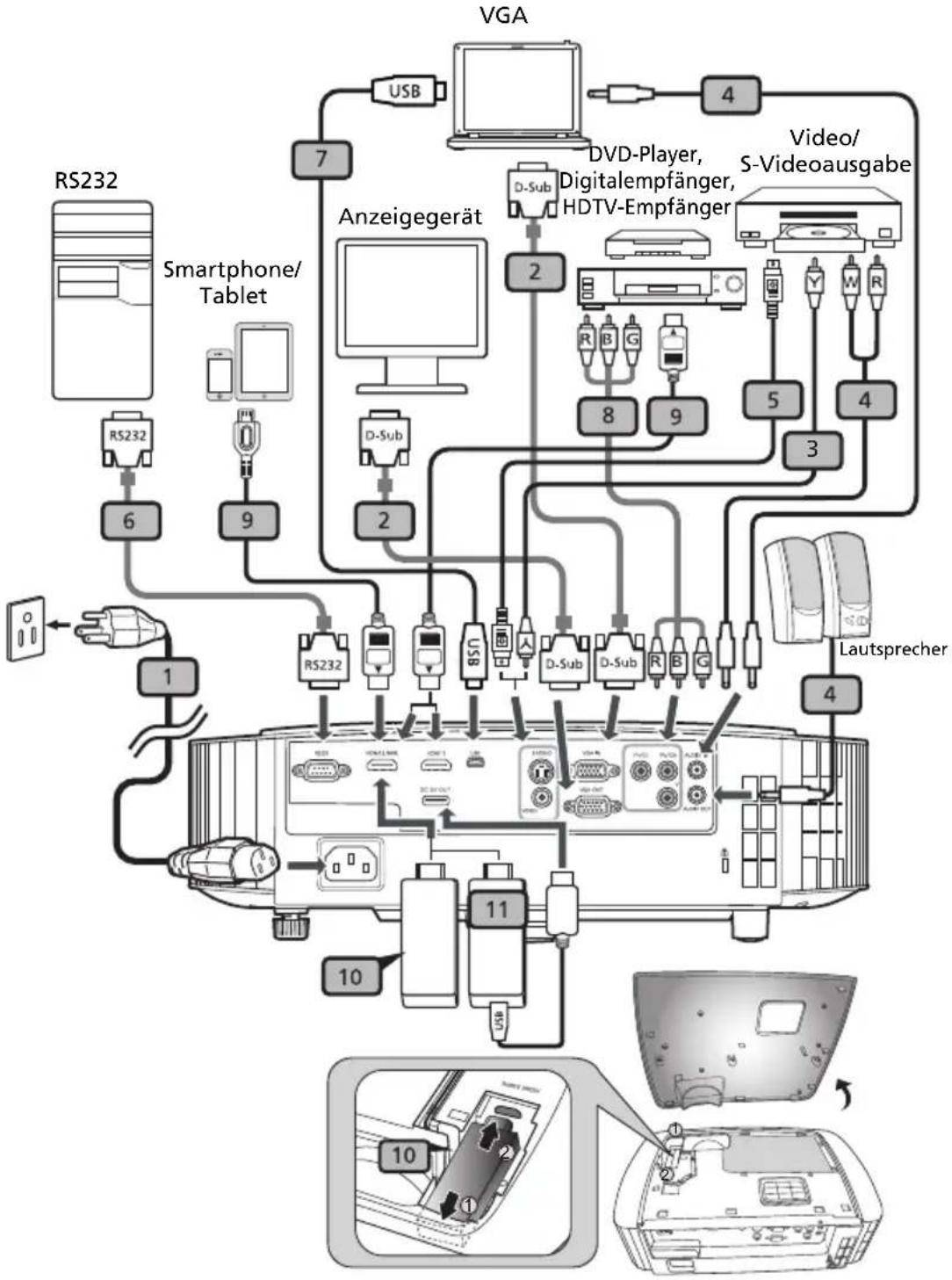

Anschließen des Projektors 9

Ein-/Ausschalten des Projektors 11

Einschalten des Projektors 11

Ausschalten des Projektors 12

Einstellen des Projektionsbildes 13

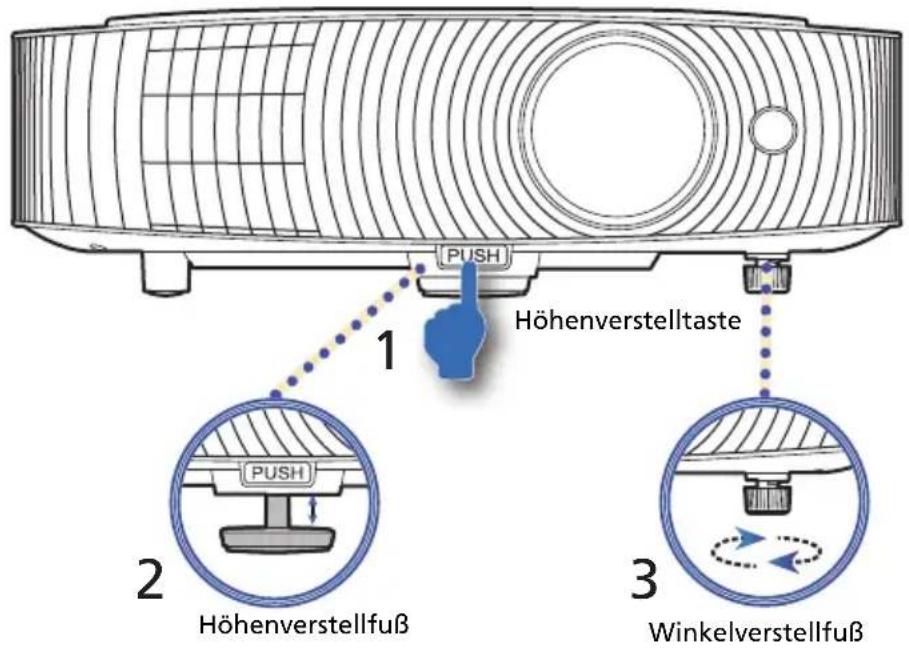

Einstellen der Höhe des Projektionsbildes 13

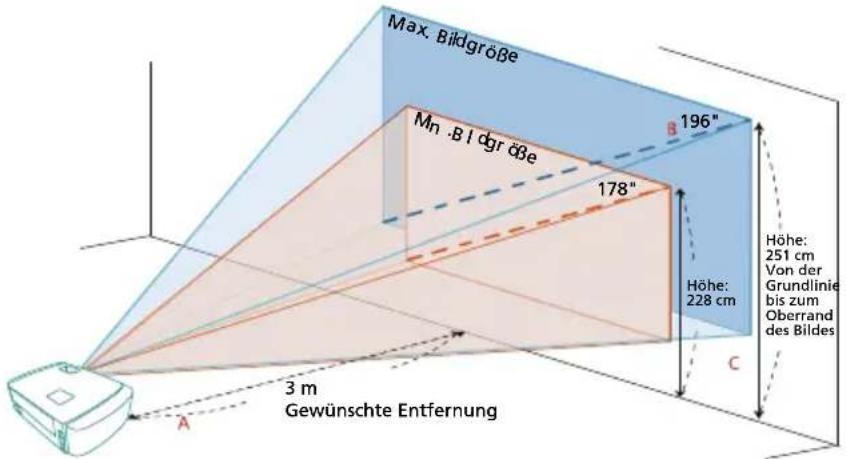

So optimieren Sie die Bildgröße und Entfernung 14

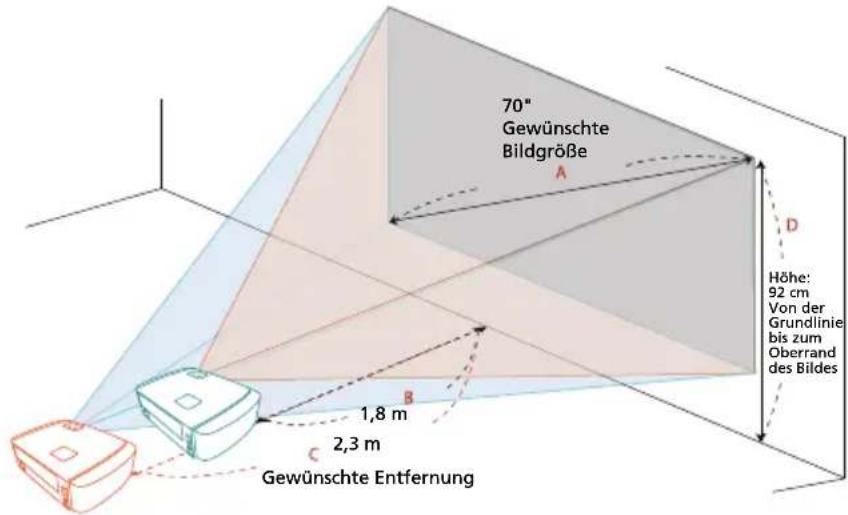

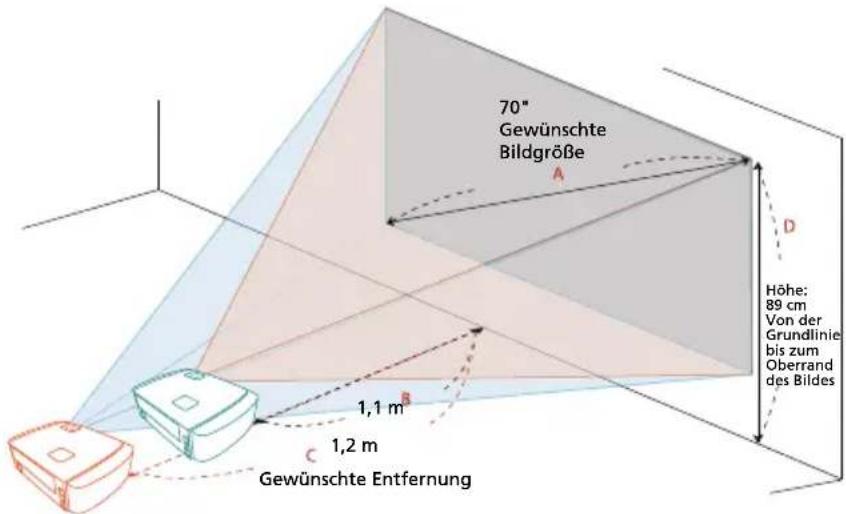

So erhalten Sie eine bevorzugte Bildgröße durch

Justieren der Entfernung und des Zoomfaktors 16

Bedienung 18

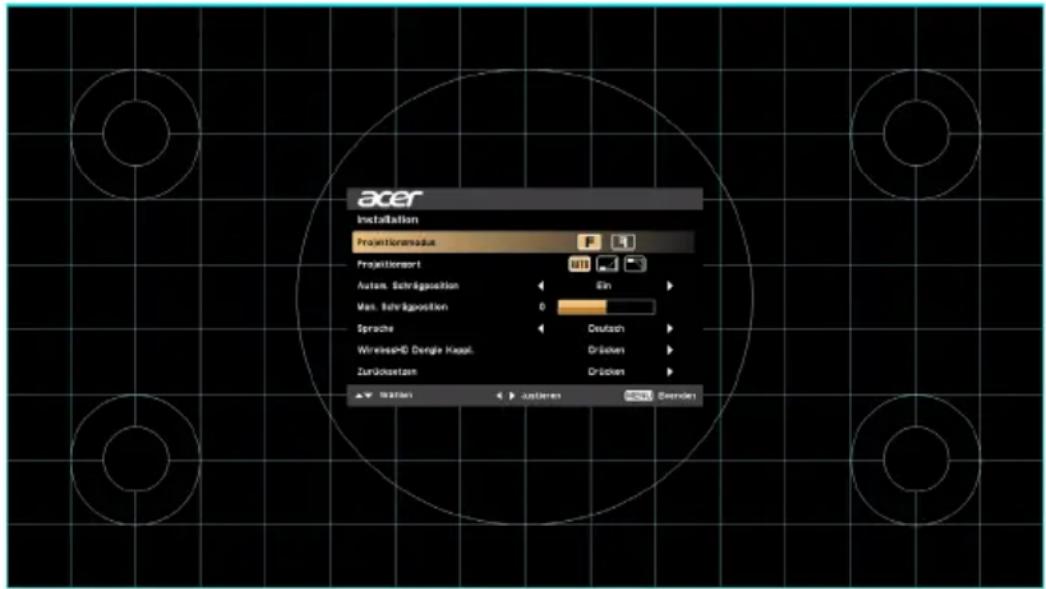

Installationsmenü 18

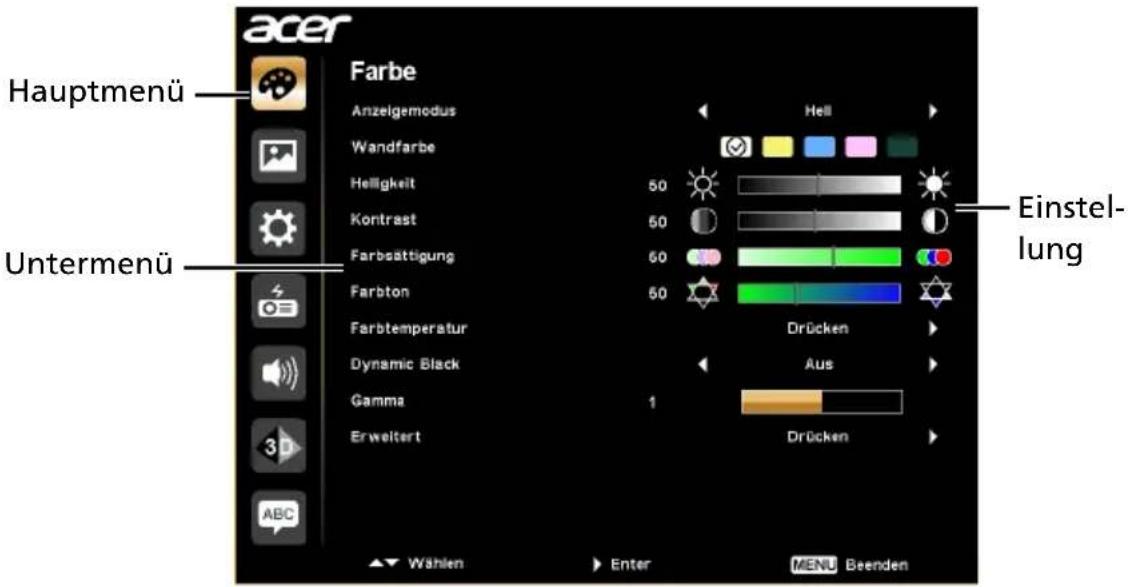

OSD-Menüs 19

Farbe 20

Bild 22

Einstellung 24

Verwaltung 29

Audio 30

3D 30

Sprache 32

Anhang 33

Fehlerbehebung 33

Liste mit LED- und Alarm-Definitionen 37

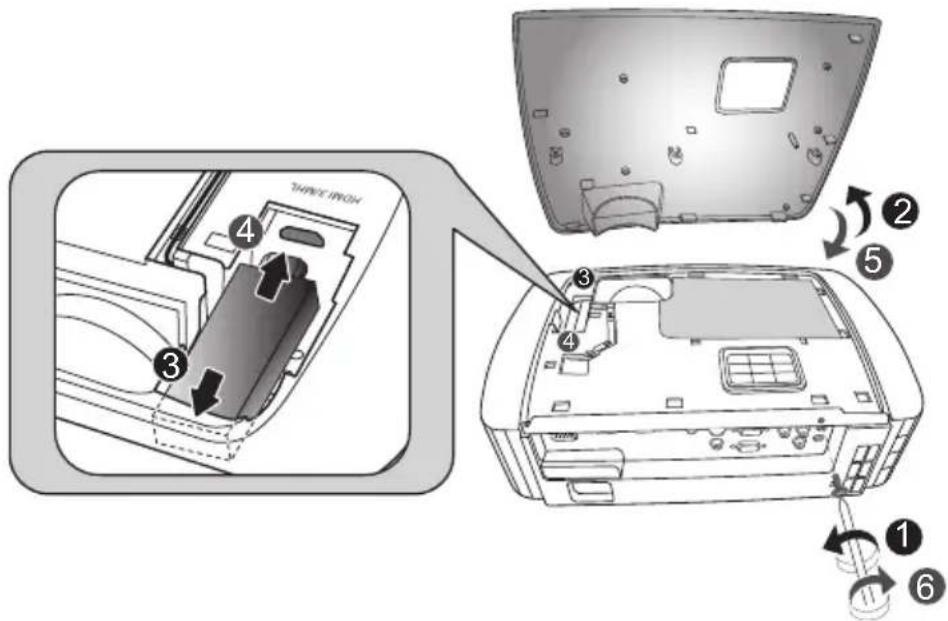

Verwendung des/der inneren Anschlusses/Anschlüsse 38

Auswechseln der Lampe 39

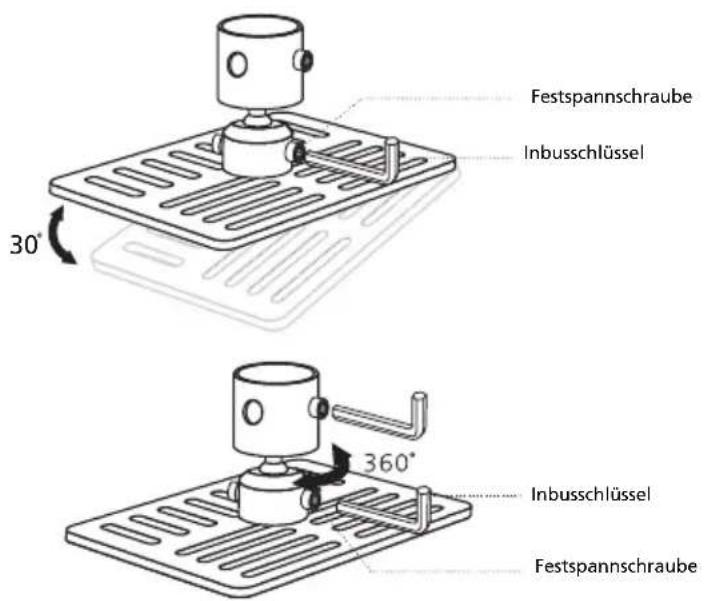

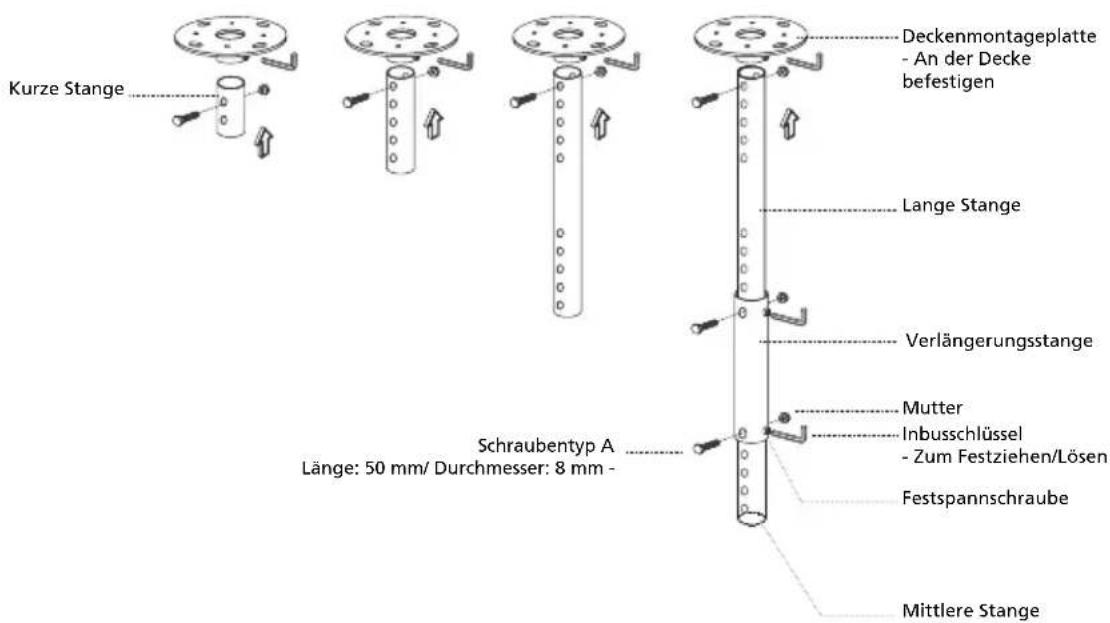

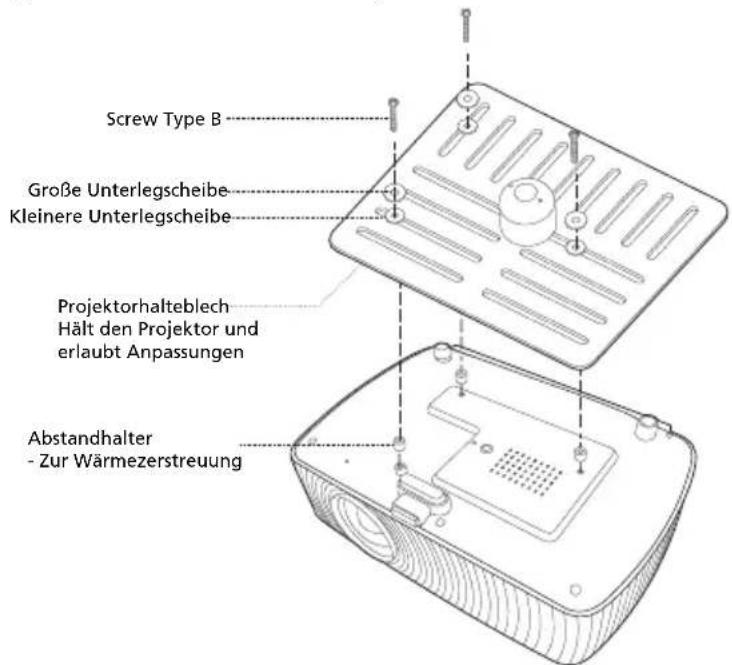

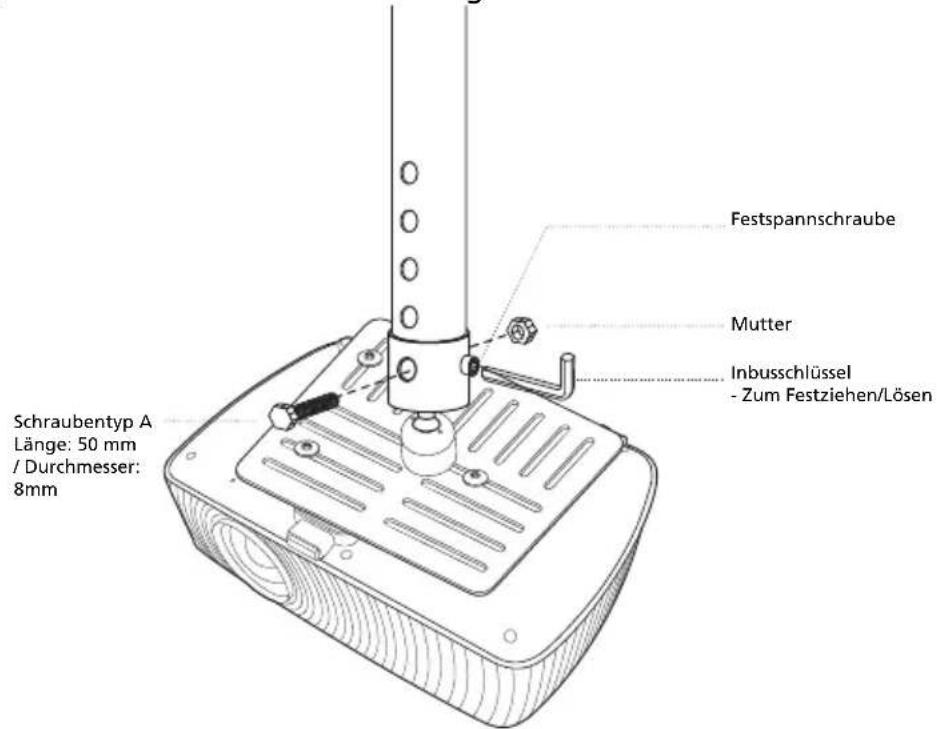

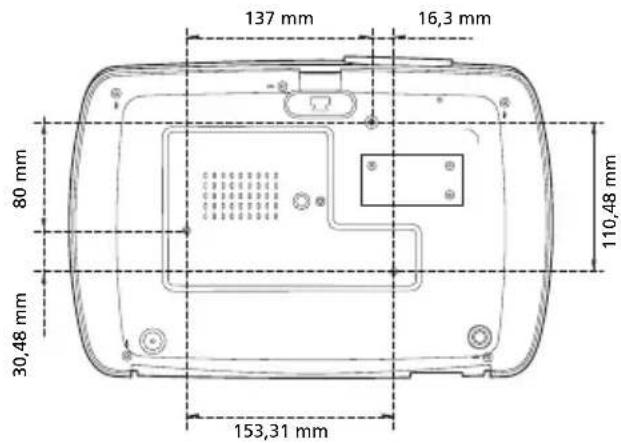

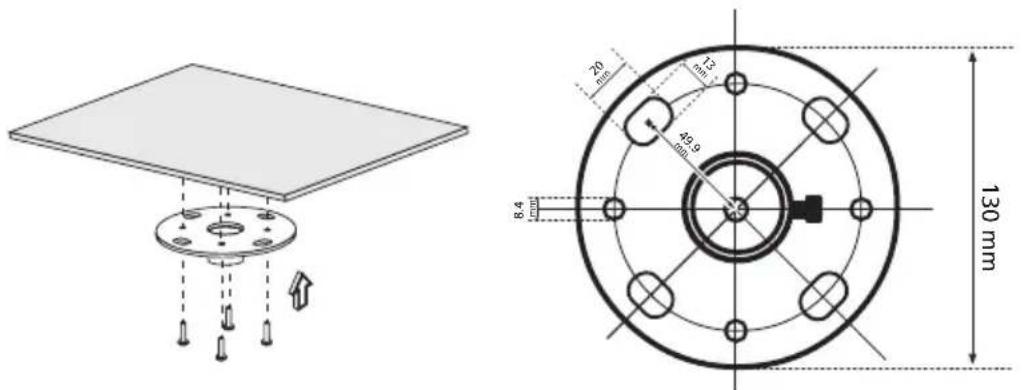

Deckenmontage 40

Technische Daten 44

Kompatible Modi 46

Bestimmungen und Sicherheitshinweise 51

Einführung

Produktmerkmale

Für diesen Projektor wurde die Singlechip-DLP® Technologie verwendet. Zu seinen herausragenden Merkmalen gehören:

• DLP ® Technologie
- Native 1080p-Auflösung von 1920 x 1080, Auto-/Vollbild-/4:3-/16:9-/L.Box-Seitenverhältnis unterstützt
- Aktiviert die Projektion von 3D-Inhalten über DLP Link Technology: Blu-Ray 3D unterstützt und Nvidia 3DTV Play fähig
- Verbessert das 3D-Erlebnis für 2D Inhalte über 2D zu 3D Umwandlungsfunktion
- „3D“ Taste auf der Fernbedienung für einen schnellen und einfachen Zugriff auf die 3D-Funktionen
- Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern
• Hohe Helligkeit und hohes Kontrastverhältnis
- Vielseitige Anzeigemodi ermöglichen eine optimale Leistung in jeder Situation
- NTSC-/PAL-/SECAM-kompatibel und HDTV (720p, 1080i, 1080p) unterstützt
- Geringer Stromverbrauch und ökonomischer (ECO) Modus zur Verlängerung der Lampenlebensdauer
• Die Funktionen DynamicBlack / ExtremeEco verringern den Stromverbrauch der Lampe und verlängern die Lebenszeit der Lampe
- DynamicBlack: Ist diese Funktion eingeschaltet, stimmt der Projektor den Stromverbrauch der Lampe entsprechend der Helligkeit des projizierten Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert sich der Stromverbrauch und der Bildkontrast wird zudem erhöht.
- ExtremeEco: Der Projektor verringert den Stromverbrauch der Lampe um 70%, wenn 5 Minuten lang kein Eingangssignal festgestellt wurde.
• Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung.
- Erweiterte Trapezkorrektur für eine optimale Vorführungen
- Mehrsprachige Bildschirmmenüs (OSD-Menüs).
- Manueller Fokus / Zoomprojektionsobjektiv
- 2X digitale Zoom- und Schwenkfunktion
- Konform mit den Betriebssystemen Microsoft ^ Windows ^ 2000, XP, 7, 8, 8.1, Vista ^ , Macintosh
- Integrierte 20 W Lautsprecher
- DTS Toneffekt

Lieferumfang

Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte.

Fernbedienung

Schnellstartanleitung Batterien x 2 Tragetasche (optional)

Projektor - Übersicht

Aussehen des Projektors

Frontseite/Oberseite

# Beschreibung # Beschreibung
1 Bedienfeld 5 Fokus- und Zoomring
2 Lautsprecher 6 HDMI (MHL) Anschluss		Micro USB-Kabel
3 Höhenverstelltaste 7 Projektionsobjektiv
4 Stromschalter und die Betriebsanzeige-LED	8 Fernbedienungsempfänger

Rückseite

# Beschreibung # Beschreibung
1 RS232-Anschluss 8 Audioeingang		Audioausgang
2 HDMI (MHL)-Anschluss
3 HDMI-Anschluss 9 Winkelverstellfuß
4 Mini USB-Anschluss 10 Netzanschluss
5 S-Video-EingangComposite Video-Eingang	11 DC 5V Ausgang
6 Analog RGB Signal/HDTV/Component Videoeingang	12 Monitor Loop-through-Ausgangsanschluss
7 Component Video Eingänge 13 KensingtonTM Schlossanschluss

Bedienfeld

# Funktion Beschreibung
1	L A M P L a	m p e n - L E D
2	Betriebsanzeige-LED Siehe	Abschnitt „Ein-/Ausschalten des Projektors“.
3	Keystone (Trapezkorrektur)	Damit korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors ( ± 40 Grad) entsteht.
4	RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert.
5	MENU Das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und um das OSD-Menü zu schließen.
6	Stromschalter Siehe Abschnitt „Ein-/Ausschalten des Projektors“.
7	TEMP Temperatur-LED
8	SOURCE Drücken Sie auf „SOURCE“, um zwischen den Quellen RGB, Component, S-Video, Composite, HDMI (MHL) und HDTV umzuschalten.
9	Four directional select keys (Vier Pfeiltasten)	Damit können Sie Elemente auswählen oder Einstellungen ändern.
10	MODE Wählt einen Anzeigemodus aus.

Fernbedienungslayout

# Funktion Beschreibung
1	P O W E R (Stromversorgung)	Siehe Abschnitt „Ein-/Ausschalten des Projektors“.
2 MEDIA SETUP (Keine Funktion)
3 ZOOM (Zoomen) Mit dieser Taste zoomen Sie das projizierte Bild ein oder aus.
4 MODE Wählt einen Anzeigemodus aus.
5 Keystone [BAAC] (Trapezkorrektur)		Damit korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors ( ± 40 Grad) entsteht.
		Vier Pfeiltasten D damit können Sie Elemente auswählen oder Einstellungen ändern.
6 Keypad 0~9 (Zifferntasten 0~9)		Verwenden Sie die Tasten „0~9“, um ein Kennwort für die „Einstellung“ > „Sicherheit“ einzugeben.
7 VGA Mit dieser Taste wechseln Sie die Quelle auf VGA.Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i/1080p), YCbCr (480i/576i).
8 COMPONENT Mit dieser Taste weste wählen Sie Component Video als Quelle aus. Dieser Anschluss unterstützt YPbPr/ YCbCr.
9 S-VIDEO Mit dieser Taste wechseln Sie die Quelle auf S-Video.
10 HDMITM/DVI Zum Wechsel der Quelle zu HDMITM (oder DVI).(bei dem Modell mit HDMITM- oder DVI-Anschluss)

# Funktion Beschreibung
11 Infrared transmitter (Infrarotsender)	Damit werden Signale an den Projektor gesendet.
12 FREEZE Mit dieser Taste h	alten Sie das Bild auf dem Bildschirm an.
13 SOURCE Drücken Sie auf	„SOURCE“, um zwischen den Quellen RGB, Component, S-Video, Composite, HDMI (MHL) und HDTV umzuschalten.
14 HIDE (Verbergen) Drücken	Sie auf „HIDE“, um das Bild auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen.
15 MENU Das OSD-Menü (On	Screen Display) anzuzeigen,zurück zur letzten OSD-Menüfunktion zu gelangen und um das OSD-Menü zu schließen.
16 PgUp/PgDn Nur im Comp	utermodus. Mit diesen Tasten wählen Sie die nächste oder vorherige Seite. Diese Funktion ist nur dann verfügbar, wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist.
17 VIDEO Mit dieser Taste w	wechseln Sie die Quelle auf Composite Video.
18 RATIO Wählt ein Seitenverhältnis.
19 WIRELESS; LAN/WiFi	(Keine Funktion)
20 |◀◀ Rücklauf ▶/|| Wiedergabe/Pause ■ Stopp ▶▶Schnellvorlauf	(Keine Funktion)
21 SD/USB A (Keine Funktion)
22 USB B (Keine Funktion)
23 3D Zum Aufruf des 3D-M	enüs für die Anpassung der 3D-Einstellungen drücken.

MHL Funktion Einleitung

Wenn Ihr Smartphone an einen Projektor angeschlossen ist, können Sie einige Taste auf der Fernbedienung verwenden, um Ihr Smartphone zu steuern. Drücken Sie eine Sekunde lang auf die „MODE“, um den MHL Steuerungsmodus aufzurufen oder zu verlassen. Drücken Sie nach Aufruf des MHL Steuerungsmodus auf „SOURCE“, um zwischen dem Navigationsmodus (Standard), Medienmodus und numerischen Modus zu wechseln.

# Funktion			Beschreibung
			Navigationsmodus	Medienmodus	Numerischer Modus
4 MODE Drücken Sie eine Sekunde lang auf diese Taste, um den MHL Steuerungsmodus aufzurufen oder zu verlassen.
13 SOURCE Drücken Sie nach			Aufruf des MHL Steuerungsmodus auf diese Taste, um zwischen dem Navigationsmodus (Standard), Medienmodus und numerischen Modus zu wechseln.
5	V Richtungstasten	Oben O	Obee (Keine Funktion) (Keine Funktion)		Funktion)
		Unten	Unten (Keine Funktion) (Keine Funktion)		Funktion)
		Links Links Hiermit können		Sie die Lautstärke verringern.	(Keine Funktion)
		Rechts Rechts Erhöht die		Lautstärke.	(Keine Funktion)
6 Keypad 0 ~ 9(Zifferntasten 0 bis 9)			(Keine Funktion)	(Keine Funktion)	Eingabe von 0~9.
15 MENU			Wechselt zum Wurzelmenü.	(Keine Funktion)	(Keine Funktion)
20	Rücklauf		(Keine Funktion)	Rücklauf/Wiedergabe/Anhalten/Stappen/Schnellvorlauf der Wiedergabe von Mediendateien.	Aufruf von 1.
	Wiedergabe/Pause		Auswahl oder Eingabe von Elementen.		Aufruf von 2.
	Stopp		Verlassen der aktuellen Seite.		Aufruf von 3.
	Schnellvorlauf		(Keine Funktion)		(Keine Funktion)

Inbetriebnahme

Anschließen des Projektors

# Beschreibung # Beschreibung
1 Netzkabel 7 USB-Kabel
2 VGA-Kabel 8 3 RCA Component-Kabel
3 Composite-Videokabel 9 HDMI (MHL)-Kabel
4 Audiokabel 10 WirelessHD Dongle
5 S-Videokabel 11 Wireless Dongle
6 R$232-Kabel

Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.

Hinweis: Einige intelligente Geräte benötigen einen Konverter (vom Hersteller des intelligenten Gerätes bereitgestellt), um die MHL-Funktion zu aktivieren.

Hinweis: Kompatible HDMI/MHL Dongle: WirelessHD, MWA3, Android, Chromecast™.

Ein-/Ausschalten des Projektors

Einschalten des Projektors

1 Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot.
2 Schalten Sie den Projektor durch Drücken des Stromschalters am Bedienfeld oder auf der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
3 Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. Die Signalquelle wird automatisch erkannt (wenn die Quelle festlegen Funktion deaktiviert ist).
- Falls die Meldung „Kein Signal“ auf dem Bildschirm erscheint, prüfen Sie bitte, ob die Signalkabel richtig verbunden sind.
- Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die Taste „Source“ am Bedienfeld oder auf der Fernbedienung oder verwenden die entsprechende Quellentaste auf der Fernbedienung, um die Signalquelle umzuschalten.

Ausschalten des Projektors

1 Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: „Den Stromschalter erneut drücken, um den Ausschaltvorgang fortzusetzen.“ Drücken Sie noch einmal den Stromschalter.
2 Die Betriebs-LED leuchtet jetzt konstant rot, um den Standby-Modus anzuzeigen.
3 Sie können jetzt den Netzstecker unbedenklich herauszuziehen.

Bei Wahl von Sofort fortsetzen:

1 Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca. 2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen.
2 Solange das Kabel noch verbunden ist, k önnen Sie zu jeder Zeit während des 2-Minuten-Ausschaltprozesses den Projektor wieder einschalten, indem Sie den Stromschalter drücken.
3 Sobald das System abgekühlt ist, h ört die Betriebs-LED mit dem Blinken auf und leuchtet ständig rot, um den Standby-Modus anzuzeigen.

4 Jetzt ist es sicher, den Netzstecker herauszuziehen.

Warnanzeigen:

• „Projektor überhitzt. Die Lampe wird demnächst autom. Ausgeschaltet.“
  Diese Meldung auf dem Bildschirm zeigt an, dass der Projektor überhitzt ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED leuchtet ständig rot. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.
• „Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet.“ Diese Meldung auf dem Bildschirm zeigt an, dass das Gebläse ausgefallen ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED blinkt. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.

Hinweis: Nehmen Sie mit Ihrem Händler oder unserem Kundendienstzentrum Kontakt auf, wann immer sich der Projektor automatisch ausschaltet und die Temperatur-LED ständig rot leuchtet.

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Der Projektor hat zwei höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann.

So heben Sie das Projektionsbild an:

1 Drücken Sie auf die Höhenverstelltaste.
2 Heben Sie das Bild zum gewünschten Höhenwinkel an und lassen Sie die Höhenverstelltaste anschließend los, um den Höhenverstellfuß einrasten zu lassen.
3 Mit Hilfe der hinteren Winkelverstellfüße können Sie die Feineinstellung vornehmen.

So senken Sie das Projektionsbild ab:

1 Drücken Sie auf die Höhenverstelltaste.
2 Seknden Sie das Bild zum gewünschten Höhenwinkel ab und lassen Sie die Höhenverstelltaste anschließend los, um den Höhenverstellfuß einrasten zu lassen.
3 Mit Hilfe der hinteren Winkelverstellfüße können Sie die Feineinstellung vornehmen.

So optimieren Sie die Bildgröße und Entfernung

Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden.

• H7550ST/E155S/HE-815ST/H1P1403/H7550STz

Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 178 bis zu 196 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 251 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m) < A >	Mindestbildgröße (Min. Zoom) Maximale Bildgröße (Max. Zoom)
	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm) < C >	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm) < C >
1 59 13	2 x 74 76	65 145 x 82 84
1,5 89 1	97 x 111 1	14 98 217 x 1	22 125
2 119 2	63 x 148 1	52 131 29	0 x 163 167
2,5 149	329 x 185	190 164 3	62 x 204 209
3	178	395 x 222	228	196	435 x 245	251
3,5 208	461 x 259	266 229 5	07 x 285 292
4 238 5	26 x 296 3	03 262 5	80 x 326 334
4,5 267	592 x 333	341 295 6	52 x 367 376
5 297 6	58 x 370 3	79 327 7	25 x 408 418
6 357 7	89 x 444 4	55 393 8	70 x 489 501
7 416 9	21 x 518 5	31 458 10	14 x 571	585
8	475	1053 x 592	607	524	1159 x 652	668
9	535	1184 x 666	683	589	1304 x 734	752
10	594	1316 x 740	759	655	1449 x 815	836
11	654	1447 x 814	834	720	1594 x 897	919
12	713	1579 x 888	910	786	1739 x 978	1003

Zoomfaktor: 1,1 x

• H7550BD/E155D/HE-815J/H1P1406/H7550BDz

Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 90 bis zu 118 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 154 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m) < A >	Mindestbildgröße (Min. Zoom) Maximale Bildgröße (Max. Zoom)
	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm) < C >	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm) < C >
1 30 67 x 38 39	39 87 x 49 51
1,5 45 100 x 56 59	59 130 x 73 77
2 60 133 x 75 79	79 174 x 98 103
2,5 75 167 x 94 98	98 217 x 122	128
3	90	200 x 113	118	118	261 x 147	154
3,5	105	233 x 131	138	137	304 x 171	180
4	120	267 x 150	158	157	348 x 196	205
4,5	136	300 x 169	177	177	391 x 220	231
5	151	333 x 188	197	196	435 x 245	257
6	181	400 x 225	236	236	522 x 293	308
7	211	467 x 263	276	275	609 x 342	360
8	241	533 x 300	315	314	696 x 391	411
9	271	600 x 338	354	354	783 x 440	462
10	301	667 x 375	394	393	870 x 489	514
11	331	733 x 413	433	432	957 x 538	565
12	361	800 x 450	473	471	1043 x 587	616

Zoomfaktor: 1,3 x

So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors

Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.

• H7550ST/E155S/HE-815ST/H1P1403/H7550STz

Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,1 bis 1,2 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)< A >	B (cm) x H (cm)	Max. Zoomfaktor< B >	Min. Zoomfaktor< C >	Von der Grundlinie bis zum Oberrand des Bildes < D >
30 66 x 37	0,5 38
40 89 x 50	0,6 0,7 51
50 111 x 62	0,8 0,8 64
60 133 x 75	0,9 1,0 77
70 155 x 87	1,1 1,2 89
80 177 x 100	0 1,2 1,3 102
90 199 x 112	1,4 1,5 115
100 221 x 125	1,5 1,7 128
120 266 x 149	1,8 2,0 153
150 332 x 187	2,3 2,5 191
180 398 x 224	2,7 3,0 230
200 443 x 249	3,1 3,4 255
250 553 x 311	3,8 4,2 319
300 664 x 374	4,6		383

Zoomfaktor: 1,1 x

• H7550BD/E155D/HE-815J/H1P1406/H7550BDz

Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 bis 2,3 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)< A >	B (cm) x H (cm)	Max. Zoomfaktor< B >	Min. Zoomfaktor< C >	Von der Grundlinie bis zum Oberrand des Bildes < D >
30 66 x 37	1,0 39
40 89 x 50	1,0 1,3 52
50 111 x 62	1,3 1,7 65
60 133 x 75	1,5 2,0 78
70 155 x 87	1,8 2,3 92
80 177 x 100	2,0 2,7 105
90 199 x 11	2 2,3 3,0 118
100 221 x 1	25 2,5 3,3 131
120 266 x 1	49 3,1 4,0 157
150 332 x 1	87 3,8 5,0 196
180 398 x 2	24 4,6 6,0 235
200 443 x 2	49 5,1 6,6 262
250 553 x 3	11 6,4 8,3 327
300 664 x 3	74 7,6 392

Zoomfaktor: 1,3 x

Bedienung

Installationsmenü

Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung „Kein Signal“ auf dem Bildschirm erscheint.

1 Setzen Sie den Projektor durch Drücken des Stromschalters (POWER) am Bedienfeld oder auf der Fernbedienung in Betrieb.

2 Drücken Sie die Taste „MENU“ am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü für die Installation und Wartung des Projektors aufzurufen.

3 Das Hintergrundmuster dient als Orientierungshilfe, wenn Sie die Kalibrierung und Ausrichtungseinstellungen wie z.B. die Leinwandgröße, die Entfernung usw. vornehmen.

Hinweis: Die OSD-Bildschirmabbildung dient lediglich zur Veranschaulichung und kann sich vom tatsächlichen Bildschirm unterscheiden.

4 Das Installationsmenü enthält verschiedene Optionen.

Verwenden Sie die Taste Pfeil nach oben/unten, um eine Funktion auszuwählen. Verwenden Sie die Taste Pfeil nach links/rechts, um die Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird.

5 Sie können zu jeder Zeit auf die Taste „MENU“ drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.

OSD-Menüs

Der Projektor hat mehrsprachige Bildschirmmenüs (OSD-Menüs), mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können.

Verwenden der OSD-Menüs

• Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu öffnen.
• Im OSD-Hauptmenü wählen Sie mit Hilfe der Tasten ein Element aus. Nachdem Sie ein gewünschtes Element aus dem Hauptmenü gewählt haben, drücken Sie bitte auf, um das entsprechende Untermenü für die Funktionseinstellung zu öffnen.
• Wählen Sie mit Hilfe der Tasten ein gewünschtes Element aus. Ändern Sie mit Hilfe der Tasten die Einstellung.
• Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in dem Untermenü vor.
• Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung. Sie kehren daraufhin zum Hauptmenü zurück.
• Drücken Sie noch einmal auf „MENU“ am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu schließen. Das OSD-Menü wird geschlossen und der Projektor speichert automatisch die neuen Einstellungen.

Hinweis: Einige der folgenden OSD-Einstellungen könnten nicht verfügbar sein. Bitte beziehen Sie sich auf das tatsächliche OSD des Projektors.

Farbe

Anzeigemodus	Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen.Hell: Zum Optimieren der Helligkeit.Standard: Für die normale Umgebung.Film: Für hellere und allgemeine Film/Video/Fotowiedergabe.Film dunkel: Für Filme mit dunklem Inhalt.Spiel: Für Spiele.Sport: Für Sportbilder.Benutzer: Benutzerdefinierte Einstellungen.
Wandfarbe	Hier wählen Sie eine der Wand entsprechende Farbe aus. Es stehen Ihnen die Optionen Weiß, Hellgelb, Hellblau, Rosa und Dunkelgrün zur Auswahl. Die Farbabweichung infolge der Wandfarbe wird abgeglichen, um den richtigen Bildfarbton anzuzeigen.
Helligkeit	Hier stellen Sie die Bildhelligkeit ein.Drücken Sie auf , um das Bild dunkler zu machen.Drücken Sie auf , um das Bild heller zu machen.
Kontrast	Hier wird der Unterschied zwischen dem hellsten und dem dunkelsten Teil des Bildes festgelegt. Die Einstellung des Kontrasts verändert die Schwarz- und Weißanteile im Bild.Drücken Sie auf , um den Kontrast zu verringern.Drücken Sie auf , um den Kontrast zu erhöhen.
Farbsättigung	Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern.Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
Farbton	Hier können Sie die Balance der Farben Rot und Grün einstellen.Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen.Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
Farbtemperatur	Hier stellen Sie die Farbtemperatur ein. Bei einer höheren Farbtemperatur wirkt das Bild kühler; bei einer niedrigeren Farbtemperatur erscheint es wärmer.
Dynamic Black	Ist diese Funktion eingeschaltet, stimmt der Projektor den Stromverbrauch der Lampe entsprechend der Helligkeit des projizierten Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert sich der Stromverbrauch und der Bildkontrast wird zudem erhöht.
Gamma	Diese Funktion beeinflusst die Anzeige einer dunklen Szene. Mit einem höheren Gammawert erscheint die dunkle Szene heller.
Erweitert	Unabh. Farbverw.: Einstellung der Farben Rot, Grün, Blau, Cyan, Gelb und Megenta.Unabh. Farbtonverw.: Wechselt den Farbton der ausgewählten Farbe.Unabh. Sätt.verw.: Passt ein Videobild von Schwarz und Weiß bis zu voll gesättigten Farben an.Unab. Farbeinst.: Stellt die Kontraststufen ein.BrilliantColor: Erzeugt ein erweitertes Farbspektrum auf dem Display und eine bessere Farbsättigung für helle, lebensechte Bilder. Diese Funktion ist standardmäßig „Ein“ geschaltet.Weißpegel: Erhöht die Helligkeit von weißen Bereichen, die fast 100% erreichen. (nur Videoquellen)Filmmodus: Stellt das Bild optimiert auf den 24-Frame True Film Modus für realistischere Abfolgen bei der Filmwiedergabe bei bewegungsreichen Sequenzen ein.Rauschreduzierung: Stellt die Stufe der Rauschreduzierung ein, die störendes Rauschen im Bild beseitigt.Schwarzpegel: Analysiert das aktuelle Eingangsbild und berechnet einen Versatzwert, der anschließend zum Wert des Schwarzpegels des Analog-zu-Digital Konverters hinzugefügt wird. Dies gewährleistet einen optimalen Schwarzpegel für jede Analogquelle.


Projektionsmodus	Vor: Dies ist die werkseitige Standardeinstellung.Hin: Bei dieser Option wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann.
Projektionsort	Au: Die Projektionsposition des Bildes wird automatisch angepasst.Tis: De: Für den Fall, dass der Projektor an der Decke befestigt ist, wird das Bild auf den Kopf gestellt.
Seitenverhältnis	Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.Auto: Diese Option behält das originale Seitenverhältnis des Bildes und maximiert das Bild, um es an den physikalischen horizontalen oder vertikalen Pixeln anzupassen.Vollbild: Das Bild wird unter voller Einbeziehung der horizontalen und vertikalen Pixel angezeigt.4:3: Das Bild wird an die Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 4:3 angezeigt.16:9: Das Bild wird an die Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 16:9 angezeigt.L.Box: Behält das ursprüngliche Seitenverhältnis des Signals bei und vergrößert das Bild 1,333 fach.
Autom.Schrägposition	Diese Funktion korrigiert automatisch die Bildverzerrung, die durch Kippen des Projektors (±40 Grad) entsteht.
Man.Schrägposition	Diese Funktion erlaubt Ihnen manuell die Bildverzerrung zu korrigieren, die durch Kippen des Projektors (±40 Grad) entsteht.Diese Funktion ist nicht verfügbar, wenn Autom.Schrägposition auf „Ein“ gestellt ist.
Schärfe	Hier können Sie die Schärfe des Bildes einstellen.Drücken Sie auf , um die Schärfe zu verringern.Drücken Sie auf , um die Schärfe zu erhöhen.
Hor. Position(Horizontale Position)	Drücken Sie auf, um das Bild nach links zu verschieben.Drücken Sie auf, um das Bild nach rechts zu verschieben.
Ver. Position(Vertikale Position)	Drücken Sie auf, um das Bild nach unten zu verschieben.Drücken Sie auf, um das Bild nach oben zu verschieben.
Frequenz	Hier können Sie die Bildwiederholrate des Projektors an die Frequenz Ihrer Computergrafikkarte anpassen. Wenn ein senkrechter flimmernder Streifen auf dem projizierten Bild erscheint, können Sie mit dieser Funktion das Problem lösen.
Abstimmung	Diese Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen.
HDMI-Farbbereich	Passt den Farbraum der HDMI-Bilddaten zur Verhinderung falsch angezeigter Farben an.Auto: Passt den Farbraum automatisch über die Informationen vom Wiedergabegerät an.Begr. Bereich: Verarbeitet das Eingangsbild als Daten mit begrenztem Farbraum.Vollst. Ber.: Verarbeitet das Eingangsbild als Daten mit vollständigem Farbraum.
HDMI-Suchinfo	Passt das Overscan-Verhältnis des HDMI-Bildes auf der Leinwand an.Auto: Passt das Overscan-Verhältnis automatisch über die Informationen vom Wiedergabegerät an.Underscan: Wendet Overscan nie auf das HDMI-Bild an.Overscan: Wendet Overscan immer auf das HDMI-Bild an.

Hinweis: Im Videomodus werden die Funktionen „Hor.Trapezkorr.“, „Ver. Trapezkorr.“, Frequenz“ und „Abstimmung“ nicht unterstützt.

Hinweis: „HDMI-Farbbereich“ und „HDMI-Suchinfo“ sind nur verfügbar, wenn das Eingangssignal HDMI ist.

Einstellung

Startbild	Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam.Acer: Das Standard-Startbild des Acer-Projektors.Benutzer: Das Bild, das durch die Funktion „Bildschirmaufnahme“ aufgenommen wurde, wird verwendet.
Bildschirmaufnahme	Verwenden Sie diese Funktion, um das Startbild anzupassen. Gehen Sie folgendermaßen vor, um das Bild, das Sie als Startbild verwenden möchten, aufzunehmen.Hinweis:Bevor Sie mit den folgenden Schritten fortfahren, stellen Sie bitte sicher, dass die Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild”.Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer”.Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“ zu aktivieren und damit ein benutzerdefiniertes Startbild zu erstellen.Ein Bestätigungsaufforderungsfenster erscheint.Wählen Sie „Ja“, um das vorliegende Bild als benutzerdefiniertes Startbild zu verwenden.Wählen Sie „Nein“, um die Aufnahme abzubrechen und das Bildschirmmenü (OSD-Menü) zu schließen.Eine Meldung erscheint, um Sie darauf aufmerksam zu machen, dass die Aufnahme im Gang ist.Nach dem Abschließen des Aufnahmevorgangs verschwindet die Meldung und das originale Bild wird angezeigt.
Quelle festlegen	Bei der Auswahl von „Ein“ wird die Funktion aktiviert und beim Wechsel von Eingangssignalen müssen Sie „SOURCE“ am Bedienfeld oder auf der Fernbedienung, oder die Quellentaste auf der Fernbedienung drücken. Wenn diese Funktion deaktiviert ist, wird der Projektor die Quelle automatisch erkennen.
Verd. Untertitel	Sie können einen bevorzugten „Verd. Untertitel“-Modus wie CC1, CC2, CC3 oder CC4 auswählen (CC1 zeigt Captions in der Standardsprache Ihrer Region an). Wählen Sie „Aus“, um die Funktion „Verd. Untertitel“ auszuschalten. Diese Funktion ist nur dann verfügbar, wenn ein Composite-Video- oder S-Video-Eingabesignal gewahlt ist und sein Systemformat NTSC ist.
VGA OUT (Standby)	Wählen Sie „Ein“, um diese Funktion zu aktivieren. Der Projektor kann ein VGA-Signal ausgeben, wenn er im Standbymodus ist und die Anschlüsse VGA IN (oder VGA IN 1) und VGA OUT richtig mit den Geräten verbunden sind.Der Standby-Stromverbrauch wird durch Aktivieren dieser Funktion geringmäßig erhöht.
DC 5V Out (Standby)	Wählen Sie „Ein“, um diese Funktion zu aktivieren. Das micro USB-Kabeö im Projektor und der DC 5V Ausgang an der Rückseite des Projektors können im Standbymodus 5V abgeben.Wenn Sie diese Funktion aktivieren, wird der Stromverbrauch im Standby-Modus leicht erhöht.
Zurücksetzen	Drücken Sie auf nachdem Sie „Ja“ gewählt haben, um die Anzeigeeinstellungen in allen Menüs auf die werkseitigen Standardwerte zurückzusetzen.
Sicherheit	SicherheitDieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten.Drücken Sie auf ,um die Einstellung der Funktion „Sicherheit“ zu ändern. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.Die werkseitige Standardeinstellung für das „Administratorkennwort“ ist „1234”.Wählen Sie „Ein“, um die Sicherheitsfunktion zu aktivieren. Sie müssen das Kennwort je nach dem festgelegten „Sicherheitsmodus“ eingeben. Einzelheiten hierzu finden Sie in dem Abschnitt „Benutzerkennwort”.Wählen Sie „Aus“, um den Projektor ohne Kennwortabfrage einschalten zu können.
Sicherheit	Abschaltung (Minuten)Sobald die Funktion „Sicherheit“ auf „Ein“ eingestellt ist, können Sie die Timeout-Funktion einstellen. Drücken Sie auf , um die Überschreitungszeit zu wählen. Der Bereich kann 10 bis 990 Minuten sein. Nach dem Ablauf der Zeit wird die Eingabe des Kennworts erneut verlangt. Die werkseitige Standardeinstellung der Funktion „Abschaltung (Minuten)” ist „Aus“. Sobald die Sicherheitsfunktion aktiviert ist, wird beim Einschalten des Projektors die Eingabe des Kennworts verlangt. Sowohl das „Benutzerkennwort“ als auch das „Administratorkennwort“ wird in diesem Aufforderungsdialogfenster angenommen.
	Benutzerkennwort festlegenDrücken Sie auf , um das „Benutzerkennwort festlegen“ einzurichten oder zu ändern. Stellen Sie mit Hilfe der Nummerntasten auf der Fernbedienung Ihr Kennwort ein und drücken anschließend auf „MENU“, um Ihre Einstellung zu bestätigen.Drücken Sie auf , um die Ziffern zu löschen. Geben Sie erneut das Kennwort für das Feld „Kennwort bestätigen“ ein. Das Kennwort sollte 4 bis 8 Ziffern haben. Wenn die Option „Kennwort nur nach Einstecken des Netzsteckers abfragen“ gewählt wird, dann wird die Eingabe des Kennworts bei jedem Anschließen des Netzkabels verlangt.Wenn die Option „Kennwort bei jedem Einschalten des Projektors abfragen.“ gewählt ist, dann wird die Eingabe des Kennworts bei jedem Einschalten des Projektors verlangt.
Sicherheit	AdministratorkennwortSie können das „Administratorkennwort“ eingeben, wenn das Dialogfenster „Administratorkennwort eingeben“ oder „Kennwort eingeben“ erscheint.Drücken Sie auf , umdas„Administratorkennwort”.Die werkseitige Standardeinstellung für das „Administratorkennwort“ ist „1234”.Falls Sie das Administratorkennwort vergessen, gehen Sie bitte wie folgt vor, um das Administratorkennwort abzurufen:Geben Sie das einmalige, 6-stellige „Universalkennwort“, das Sie auf der mit dem Projektor mitgelieferten Sicherheitskarte finden, ein. Der Projektor nimmt dieses einmalige Kennwort immer an, egal wie das Administratorkennwort lautet.Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte verloren gegangen ist.
	Benutzerstartbild verrgIDiese Funktion ist standardmäßig „AUS“ geschaltet.Wenn sie „EIN“ geschaltet ist, wird der Startbildschirm gesperrt und kann nicht von den Funktionen „Startbild“ und „Bildschirmaufnahme“ geändert werden.

Verwaltung

ECO-Modus	Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, Rauschen zu reduzieren und die Lampenlebensdauer zu verlängern. Wählen Sie „Aus“, um in den Normalmodus zu wechseln.
Große Höhe	Wählen Sie „Ein“, um den Modus „Große Höhe“ zu aktivieren. Das Gebläse des Projektors wird ununterbrochen mit voller Geschwindigkeit betrieben, um den Projektor abzukühlen, wenn diese Funktion eingeschaltet ist.
Abschaltmodus	Sofort aus: Durch zweimaliges Drücken des Ein-/ Ausschalters können Sie den Projektor ohne Kühlung durch das Gebläse sofort ausschalten.Sofort fortsetzen: Hiermit können Sie den Projektor innerhalb von 2 Minuten sofort neu starten, nachdem er ausgeschaltet wurde.
Auto-Aus (Minuten)	Der Projektor wird automatisch ausgeschaltet, wenn keine Signaleingabe innerhalb der festgelegten Zeit erkannt wurde.
Gerät ein	Wählen Sie „Ein“, um diese Funktion zu aktivieren. Der Projektor wird sich automatisch einschalten, wenn die Stromversorgung über das Stromkabel erfolgt.
Lampenstd.	Hier wird die gesamte Betriebszeit der Lampe angezeigt (in Stunden).
Lampenwechsel Erinnerung	Hier entscheiden Sie, ob die Meldung zur Erinnerung an das Auswechseln der Lampe angezeigt werden soll. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht hat.
Reset Lampe	Wählen Sie „Ja“ und drücken dann die Taste ,um die Betriebszeit der Lampe auf 0 zurückzusetzen.

Audio

Lautstärke	Drücken Sie auf , um die Lautstärke zu verringern.Drücken Sie auf , um die Lautstärke zu erhöhen.
Laut.verstä.	Wählen Sie „Ein“, um diese Funktion zu aktivieren. Die Lautstärke wird erhöht.
DTS	Wählen Sie „Ein“, um diese Funktion zu aktivieren. Die Stereoverstärkung wird die dynamische Audioleistung verbessern.
Höhen	Anpassung der Höhenstufen.
Bässe	Anpassung der Bässe-Stufen.
BT Lautsprecherverbindung	Bluetooth: Wählen Sie „Ein“, um diese Funktion zu aktivieren.Bluetooth Suche: Drücken Sie auf , um nach verfügbaren Geräten zu suchen. Wählen Sie ein Gerät aus der Liste der gefundenen Geräte. Der Projektor wird bei der nächsten Aktivierung von Bluetooth automatisch versuchen, sich mit dem zuletzt verbundenen Gerät zu verbinden.
Stumm	Wählen Sie „Ein“, um die Audioausgabe verstummen zu lassen.Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.
Ein-/Ausschaltlautstärke	Wählen Sie diese Funktion, um die Benachrichtigungslautstärke einzustellen, wenn Sie den Projektor ein/ausschalten.
Alarmlautstärke	Diese Funktion erlaubt Ihnen die Lautstärke jeder Warnmeldung einzustellen.

3D

3D	Wähle Sie „Ein“, um die von der TI DLP 3D-Technologie unterstützte 3D-Funktion zu aktivieren.Ein: Wählen Sie dieses Element, wenn Sie eine 3D-Brille von DLP, eine Quad Buffer-Grafikkarte (NVIDIA, ATI usw.) und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW-Player nutzen.Aus: Deaktiviert den 3D-Modus.
2D zu 3D	• 2D zu 3D: Wandelt 2D-Inhalte in 3D um. Beachten Sie, das seine DLP 3D Brille benötigt wird, um den besten 3D-Effekt zu erzielen.• Modus: Bietet verschiedene voreingestellte 2D zu 3D Umwandlungsmodi, aus denen Sie auswählen können. Sie können auch Benutzer auswählen und die unten beschriebenen Funktionen „Konvergenz“ und „Tiefe“ verwenden, um Ihren eigenen Umwandlungsmodus einzurichten.• Konvergenz: Ändern den Konvergenzeffekt, der bei der Umwandlung von 2D-Inhalten zu 3D verwendet wird.• Tiefe: Stellt die Bildtiefe von 3D-Objekten ein. ··········································································································································································································„Tiefe“ und „Konvergenz“ sind nur verfügbar, wenn „Modus“ auf „Benutzer“ eingestellt ist.
3D-Format	Wenn die 3D-Inhalt nicht richtig dargestellt werden, können Sie ein 3D-Format wählen, dass dem angezeigten 3D-Inhalt am besten entspricht, um ein optimales Ergebnis zu erreichen.
3D-Synchr. Umkehren	Wenn Sie beim Tragen der 3D-Brille von DLP ein Einzel- oder überlappendes Bild sehen, müssen Sie möglicherweise „Invertieren“ ausführen, damit die Links-/Rechts-Bildfolge besser übereinstimmt und somit ein korrektes Bild erzielt wird (bei DLP 3D).
24P 3D Wählen Sie 96Hz oder 144Hz für 24p 3D.
3D-Warnmeldung	Wählen Sie zur Anzeige der 3D-Warnmeldung die Option „Ein“.Hinweis: Die 3D-Anzeige ist jetzt aktiviert.1. Stellen Sie sicher, dass die 3D-Signale und die Brille richtig sind.2. Bitte schalten Sie die 3D-Funktion ab, wenn Sie keine 3D-Medien anschauen3. Wenn die 3D-Anzeige nicht richtig ist, versuchen Sie, 3D-Synchr.-Umkehrung zu aktivieren.4. Die Optionen für den Anzeigernodus sind im 3D-Modus deaktiviert.

Hinweis: Unterstützte 3D-Signalfrequenzen:

Typ der Signalquelle Unterstützte Frequenz
Video/S-Video/Component-Video	HQFS 3D (480i@60Hz), 576i@50Hz
VGA/HDMI (PC-Modus) 640 x	480@50/60/100/120Hz800 x 600@50/60/100/120Hz1024 x 768@50/60/100/120Hz1280 x 800@50/60/100/120Hz (RB)
HDMI (Videomodus) HQFS 3D	(480i@60Hz), 576i@50Hz,Bildkombi (1080p@23,98/24Hz, 720p@50/60Hz)Seite-an-Seite Horizontal (1080i@50/60Hz,1080p@50/60Hz)Oben/Unten (720p@50/60Hz, 1080p@23,97/24Hz, 1080p@50/60Hz)

Er muss die Einstellungen des 3D-Anwendungsprogramms der Grafikkarte zur Korrektur der 3D-Anzeige ändern.

Die SW-Player, wie beispielsweise der Stereoscopic Player und DDD InDef Media Player, unterstützen Dateien im 3D-Format. Sie können diese Player von den nachstehenden Internetseiten herunterladen.

- Stereoscopic Player (Testversion): http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef Media Player (Testversion): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Hinweis: „3D-Synchr. Umkehren“ und „3D-Format“ sind nur verfügbar, wenn „3D“ aktiviert ist.

Sprache

Sprache

Hier können Sie eine Sprache für die OSD-Menüs auswählen. Verwenden Sie oder, um eine bevorzugte Sprache auszuwählen.

Anhang

Fehlerbehebung

Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt.

Bildprobleme und Lösungen

# Problem Lösung
1 Es wird kein Bild angezeigt.	Stellen Sie sicher, dass sämtliche Kabel wie im Abschnitt „Inbetriebnahme“ beschrieben richtig verbunden sind.Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen Sie hierzu den Abschnitt „Verwendung des/der inneren Anschlusses/Anschlüsse“.Stellen Sie sicher, dass der Projektor eingeschaltet ist.
2 Bild nur teilweise, rollend oder falsch angezeigt (beim PC, Windows 95/98/2000/XP/Win7/Vista)	Drücken Sie auf „RESYNC“ am Bedienfeld oder auf der Fernbedienung.Im Fall eines falsch angezeigten Bildes:Öffnen Sie „Arbeitsplatz“ > „Systemsteuerung“ und klicken dann doppelt auf das „Anzeige“-Symbol.Wählen Sie den Registerreiter „Einstellungen“.Stellen Sie sicher, dass die Anzeigeauflösungseinstellung 1600 x 1200, 1920 x 1080 oder weniger beträgt.Klicken Sie auf die Schaltfläche „Erweitert...“. Falls das Problem bestehen bleibt, muss auch die Einstellung des verwendeten Monitors wie folgt geändert werden:Stellen Sie sicher, dass die Anzeigeauflösungseinstellung 1600 x 1200, 1920 x 1080 oder weniger beträgt.Klicken Sie auf die Schaltfläche „Ändern“ auf der Registerkarte „Monitor“.Klicken Sie auf „Alle Geräte anzeigen“ > „Standardmonitortypen“ im Feld „Hersteller“ und dann die benötigte Auflösung aus dem „Modelle“-Feld.Stellen Sie sicher, dass die Anzeigeauflösungseinstellung des Monitors 1600 x 1200, 1920 x 1080 oder weniger beträgt.
3 Bild nur teilweise, rollend oder falsch angezeigt (Bei Notebooks)	Drücken Sie auf „RESYNC“ am Bedienfeld oder auf der Fernbedienung.Im Fall eines falsch angezeigten Bildes:Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B. auf [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.
4 Der Bildschirm des Notebook-Computers zeigt die Präsentation nicht an.	Bei Verwendung eines Notebook-PCs mit Microsoft®Windows®: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, erfahren Sie von der Dokumentation Ihres Notebooks.Bei Verwendung eines Notebooks mit dem Betriebssystems von Apple®Mac®: Öffnen Sie „Display“ unter „System Preference“ und stellen „Video Mirroring“ auf „On“.
5 Das Bild wackelt oder flimmert.	Korrigieren Sie das Bild über die Funktion „Abstimmung“. Lesen Sie hierzu den Abschnitt „Bild”.Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.
6 Das Bild hat einen senkrechten flimmernden Streifen.	Ändern Sie die Einstellung der Funktion „Frequenz“. Lesen Sie hierzu den Abschnitt „Bild”.Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.
7 Das Bild ist unscharf.	Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.Vergewissern Sie sich, dass die Projektionsleinwand innerhalb des erforderlichen Abstands aufgestellt ist:H7550ST/E155S/HE-815ST/H1P1403/H7550STz: 3,0 bis 5,9 Fuß (0,9 bis 1,8 Meter)H7550BD/E155D/HE-815J/H1P1406/H7550BDz: 4,9 bis 15,1 Fuß (1,5 bis 4,6 Meter)Weitere Informationen sind im Abschnitt „So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors“ angegeben.
8 Das Bild ist bei einer DVD-Wiedergabe im „Breitbild“-Format langgestreckt.	Wenn Sie eine DVD wiedergeben, die im anamorphen oder 16:9-Seitenverhältnis kodiert ist, müssen Sie gegebenenfalls die folgenden Einstellungen vornehmen:• Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.• Wenn das Bild auch dann noch langgestreckt ist, müssen Sie das Seitenverhältnis ändern. Bitte stellen Sie auf Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.
9 Bild zu klein oder zu groß	• Bedienen Sie den Zoomregler oben auf dem Projektor.• Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.• Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung. Sehen Sie im Abschnitt „Bild“ > „Seitenverhältnis“ nach und probieren es mit verschiedenen Einstellungen.
10 Das Bild hat schräge Seiten	• Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte und unterhalb der Leinwand steht.• Drücken Sie die Trapezkorrekturtasten am Bedienfeld oder auf der Fernbedienung, bis das Bild rechteckig erscheint.• Drücken Sie auf „MENU“ am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu öffnen. Gehen Sie zu „Bild“ > „Autom. Schrägposition“ oder „Bild“ > „Man. Schrägposition“, um Einstellungen vorzunehmen.
11 Das Bild ist falsch herum.	• Wählen Sie „Bild“ > „Projektionsmodus“ und dann „Bild“ > „Projektionsort“ im OSD Menü und ändern die Projektionsrichtung.

Probleme mit dem Projektor

# Zustand Lösung
1 Der Projektor reagiert auf keine Steuerung	Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen.
2 Die Lampe erlischt oder macht einen Knall.	Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Verwendung des/der inneren Anschlusses/Anschlüsse“, um die Lampe auszuwechseln.

OSD-Meldungen

# Zustand Lösung
1 Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht.

Liste mit LED- und Alarm-Definitionen

LED-Meldungen

Meldung Betriebs-LED LED			„LAMP“	LED „TEMP“
Standby (Netzkabel angeschlossen)	V	-	-	-
Netzschalter EIN -- V -- --
Lampen-Neuversuch -- Schnell		blinkend	---
Ausschalten (Abkühl-Modus)	Schnell blinkend	--- --
Ausschalten (Abkühlung fertig)	V	-	-	-
Fehler (Überhitzung) -- V -- V
Fehler (Gebläse versagt)	-- V --	Schnell		blinkend
Fehler (Lampe versagt)	-- V V --
Fehler (Farbrad versagt)	-- V	Schnell	blinkend	--

Verwendung des/der inneren Anschlusses/Anschlüsse

Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken (Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz.

1 Lösen Sie die Abdeckungsschraube(n) mithilfe eines Schraubenziehers. (Abbildung #1)
2 Drücken Sie die Abdeckung nach oben und nehmen Sie sie ab. (Abbildung #2)
3 Suchen Sie nach dem HDMI (MHL) Anschluss neben dem Fokus-/Zoomring.
4 Legen Sie die Unterseite des WirelessHD Dongle (optionales Zubehör) oder einen anderen HDMI/MHL Dongle zuerst in den Projektor ein (Abbildung #3) und verbinden Sie anschließend den WirelessHD Dongle oder einen anderen HDMI/MHL Dongle mit dem HDMI (MHL) Anschluss. (Abbildung #4)
5 Ein micro USB-Kabel ist ebenfalls erhältlich, wenn Sie den HDMI/MHL Dongle mit Strom versorgen müssen.
6 Bringen Sie die Abdeckung wieder an und ziehen Sie die Schraube(n) fest. (Abbildung #5 - #6)

Auswechseln der Lampe

Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus.

Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. Auswechseln empfohlen Auswechseln empfohlen.“ Wechseln Sie bitte schnellstmöglich die Lampe aus, wenn Sie diese Meldung sehen. Stellen Sie sicher, dass sich der Projektor mindestens 45 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Warnung: Das Lampenfach ist heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

So entfernen Sie die Lampe:

Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken (Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz.

1 Lösen Sie die Abdeckungsschraube(n) mithilfe eines Schraubenziehers. (Abbildung #1)
2 Drücken Sie die Abdeckung nach oben und nehmen Sie sie ab.
3 Entfernen und entsorgen Sie den Schutzstreifen der Lampe (Abbildung #2).
4 Entfernen Sie die Befestigungsschrauben des Lampenmoduls (Abbildung #3).
5 Ziehen Sie den Lampenstecker vom Projektor ab. Ziehen Sie den Griff nach oben, so dass dieser hoch steht. Ziehen Sie das Lampenmodul mit Nachdruck heraus (Abbildung #4).

Verwenden Sie zum Auswechseln des Lampenmoduls eine neue Lampe und wiederholen die obigen Schritte in umgekehrter Reihenfolge (Abbildung #⑤#8).

Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Deckenmontage

Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten:

1 Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an.

Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.

2 Bringen Sie mit passenden Schrauben die Stange an.

3 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen.

Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.

4 Bringen Sie das Halteblech an der Stange an.

5 Verstellen Sie gegebenenfalls den Winkel und die Position.

Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 4 mm sind in der Schraubentüte beigelegt.

Schraubentyp B Unterlegscheibentyp
Durchmesser (mm) Länge (mm) Groß Klein
4	2	5	V

Technische Daten

Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben.

Projektionssystem	DLP ^TM
Auflösung Nativ: 1080p (1920 x 1080)Maximum: WUXGA (1920 x 1200) (unterstützt nur Reduce Blanking)
Computerkompatibilität Weitere Informationen sind im Abschnitt „Kompatible Modi“ angegeben.
Videokompatibilität NTSC (3,58/4,43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Seitenverhältnis Auto, 4:3, 16:9, Vollbild, Letter Box (L.BOX)
Mögliche Anzeigefarben 1,07 Milliarden Farben
Projektionsobjektiv	•H7550ST/E155S/HE-815ST/H1P1403/H7550STz:F = 2,6 - 2,78, f = 10,20 mm - 11,22 mm, 1:1,1Manuelles Zoomen und manuelles Fokussieren•H7550BD/E155D/HE-815J/H1P1406/H7550BDz:F = 2,59 - 2,87, f = 16,88 mm - 21,88 mm, 1:1,3Manuelles Zoomen und manuelles Fokussieren
Größe des Projektionsbildes (diagonal) mit klarem Fokus	•H7550ST/E155S/HE-815ST/H1P1403/H7550STz:60" (91 cm) - 120" (183 cm)•H7550BD/E155D/HE-815J/H1P1406/H7550BDz:60" (153 cm) - 180" (460 cm)
Projektionsabstand mit klarem Fokus	•H7550ST/E155S/HE-815ST/H1P1403/H7550STz:3,0' (0,9 m) - 5,9' (1,8 m)•H7550BD/E155D/HE-815J/H1P1406/H7550BDz:4,9' (1,5 m) - 15,1' (4,6 m)
Projektionsfaktor	•H7550ST/E155S/HE-815ST/H1P1403/H7550STz:95"±3% @ 1,44 m (0,69 - 0,76)•H7550BD/E155D/HE-815J/H1P1406/H7550BDz:95"±3% @ 2,43 m (1,15 - 1,5)
Horizontale Scanrate 31 - 99 kHz
Vertikale Bildwiederholrate 23 - 120 Hz
Trapezkorrektur +/-40 Grad (Vertical und horizontal), manuell & automatisch
Digitales Zoomen 2X
Audio 10W x 2
Gewicht Approximate 3,0 kg (6,61 lbs.)
Abmessungen (B x T x H) 356 x 241 x 103 mm (11,7' x 7,9' x 3,4')
Stromversorgung Universalnetzeingang 100 - 240 V, Eingabefrequenz 50/60 Hz
Stromverbrauch (typisch)	325 W
Betriebstemperatur	0°C bis 40°C / 32°F bis 104°F
E/A-Anschlüsse	Netzanschluss x 1USB (Typ mini B) x 1VGA-Eingang x 1VGA-Ausgang x 1Composite Video x 1S-Video x 1Component Video (Y/Cb/Cr, Y/Pb/Pr) x 1RS232 x 1HDMI (MHL) x 2HDMI x 1DC 5V Ausgang x 13,5 mm Audioeingang x 13,5 mm Audioausgang x 1
Standardlieferumfang	Netzkabel x 1VGA-Kabel x 1Fernbedienung x 1Batterien x 2 (für Fernbedienung)Benutzerhandbuch (CD-ROM) x 1Schnellstartanleitung x 1Sicherheitskarte x 1
Zubehör (optional)	Composite-Videokabel x 1Tragetasche x 1WirelessHD Dongle Set x 13D-Brillenset x 1

* Das Design und die technischen Daten können ohne Ankündigung geändert werden.

Kompatible Modi

1 VGA analog - PC-Signal

Modus Auflösung V.Frequenz [Hz] H.Frequenz [kHz]
VGA 640 x 480		60 31,47
		72 37,86
		75 37,50
		85 43,27
		120 61,91
SVGA 800 x 600		56 35,20
		60 37,88
		72 48,08
		75 46,88
		85 53,67
		120 77,43
XGA 1024 x 768		60 48,36
		70 56,48
		75 60,02
		85 68,68
		120 98,96
SXGA	1152 x 864	70 63,85
		75 67,50
		85 77,10
	1280 x 1024	60 63,98
		72 76,97
		75 79,98
		85 91,15
QuadVGA	1280 x 960 60 60,00
	1280 x 960 75 75,00
SXGA+ 1400 x	1050 60 65,32
UXGA 1600 x	1200 60 75,00

PowerBook G4	640 x 480 60 31,50
	640 x 480 66,6 (67) 35,00
	800 x 600 60 37,88
	1024 x 768 60 48,36
	1024 x 768 75 60,241
	1152 x 870 75 68,681
WXGA	1280 x 768 60 47,78
	1280 x 768 75 60,29
	1280 x 768 85 68,63
	1280 x 720 60 45,00
	1280 x 800 60 49,70
	1280 x 800 - RB 120 101,6
	1440 x 900 60 55,94
	1680 x 1050 60 65,29
	1366 x 768 60 47,71
	1920 x 1080-RB 60 66,60
	1920 x 1080-EIA 60 67,50
	1024 x 600 60 37,50
	1920 x 1200-RB 59,95 74,04

2 HDMI - PC-Signal

Modi Auflösung V.Frequenz [Hz]			H.Frequenz [kHz]
VGA_60	640 x 480	59,94	31,469
VGA_72		72,809	37,861
VGA_75		75	37,5
VGA_85		85,008	43,269
VGA_120		119,518	61,91
SVGA_56	800 x 600	56,25	35,156
SVGA_60		60,317	37,879
SVGA_72		72,188	48,077
SVGA_75		75 46,875
SVGA_85		85,061	53,674
SVGA_120		119,854	77,425
XGA_60	56,4761024 x 76860,02304 98,958	60,004 48,363
XGA_70 70,069
XGA_75 75,029
XGA_120 119,8
SXGA_75	1152 x 86477,094	75 67,5
SXGA_85 84,99
SXGA_60	971280 x 10245 79,9764 91,146	60,02 63,981
SXGA_72 72 76
SXGA_75 75,025
SXGA_85 85,024
QuadVGA_75 1280 x 960 75 75
SXGA+_60 1400	x 1050 59,978 65,317
UXGA_60 1600	x 1200 60 75
Mac G4	640 x 480@60Hz	59,94 31,469
MAC13	640 x 480@67Hz	66,667	35
Mac G4	800 x 600@60Hz	60,317 37,879
Mac G4	1024 x 768@60Hz	60,004 48,363
MAC19	1024 x 768@75Hz	75,02 60,241
MAC21	1152 x 870@75Hz	75,061 68,681
WXGA_60	1280 x 768	59,87 47,776
WXGA_75		74,893 60,289
WXGA_85		84,837 68,633
WXGA_60	1280 x 720 60 45
WXGA_60	1280 x 800	59,81 49,702
WXGA_120-RB	1280 x 800 119,909	101,563
WXGA+_60	1440 x 900	59,887 55,935
1680x1050_60	1680 x 1050 59,954 65,29
acer_16:9	1366 x 768	59,79 47,712
1920 x 1080_RB	1920 x1080	60	66,587
1920 x 1080_EIA	1920 x1080	60 67,5
acer_timing	1024 x 600 60 37,5
1920 x 1200-RB	1920 x 1200	59,95 74,038

3 HDMI - Video-Signal

Modi Auflösung V.Frequenz [Hz]			H.Frequenz [kHz]
480i	720 x 480(1440 x 480)	60 15,73
480p 720 x 480	60 31,47
576i	720 x 576(1440 x 576)	50 15,63
576p 720 x 576	50 31,25
720p 1280 x 720	60 45,00
720p 1280 x 720	50 37,50
1080i 1920 x	1080 60 33,75
1080i 1920 x	1080 50 28,13
1080p 1920 x	1080 60 67,50
1080p 1920 x	1080 50 56,26
1080p 1920 x	1080 24 27,00
1080p 1920 x	1080 23,98 26,97

4 MHL - Video-Signal

Modi Auflösung	V.Frequenz [Hz]		H.Frequenz [kHz]
480i	720 x 480(1440 x 480)	60	15,73
480p 720 x 480	60	31,47
576i	720 x 576(1440 x 576)	50	15,63
576p 720 x 576	50	31,25
720p 1280 x 720	60	45,00
720p 1280 x 720	50	37,50
1080i 1920 x	1080 60	33,75
1080i 1920 x	1080 50	28,13
1080p 1920 x	1080 24	27,00
1080p 1920 x	1080 23,98	26,97
1080p 1920 x	1080 30	33,75

5 YPbPr-Signal

Modi Auflösung V.Frequenz [Hz]			H.Frequenz [kHz]
480i	720 x 480	59,94 15,73
480p	720 x 480	59,94 31,47
576i	720 x 576	50,00 15,63
576p	720 x 576	50,00 31,25
720p	1280 x 720	60,00 45,00
720p	1280 x 720	50,00 37,50
1080i	1920 x 1080	60,00 33,75
1080i	1920 x 1080	50,00 28,13
1080p	1920 x 1080	60,00 67,5
1080p	1920 x 1080	50,00 56,26
1080p	1920 x 1080	24,00 27,00
1080p	1920 x 1080	23,98 26,97

6 Video-, S-Videosignal

Modi V.Frequenz [Hz] H.Frequenz [kHz] fsc (MHz)
NTSC 15,73 60			3,58
PAL 15,63 50			4,43
SECAM 15,63 50			4,25 oder 4,41
PAL-M 15,73 60			3,58
PAL-N 15,63 50			3,58
PAL-60 15,73 60			4,43
NTSC4,43	15,73 60		4,43

Bestimmungen und Sicherheitshinweise

FCC-Erklärung

Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
  • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Hinweis: Peripheriegeräte

Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang verursachen.

Achtung

Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Gerätebetriebsbefugnis des Benutzers ungültig werden.

Das Gerät darf keine schädlichen Störungen verursachen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

Hinweis: Für Benutzer in Kanada

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003.

Konformitätserklärung für EU-Länder

Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt.

Konform mit der russischen gesetzlichen Zertifizierung

001

Rechtliche Erklärung zu Funkgeräten

Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit drahtlosen LAN- und/oder Bluetooth-Funktionen.

Allgemein

Das Produkt erfüllt alle Anforderungen der Hochfrequenz- und Sicherheitsstandards in allen Ländern bzw. Regionen, in denen seine drahtlose Nutzung genehmigt ist. Je nach den Konfigurationen enthält das Produkt möglicherweise drahtlose Funkgeräte (wie z.B. WLAN- und/oder Bluetooth-Module).

Betrieb unterliegt den folgenden zwei Bedingungen:

1. Das Gerät darf keine schädlichen Störungen verursachen.
2. Das Gerät muss störfest gegen aufgenommene Störungen sein. Dies betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

b Betrieb im 2,4 GHz-Bereich

Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte dieses Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung.

Liste mit zutreffenden Ländern

Dieses Gerät darf nur unter strengster Einhaltung der Richtlinien und Beschränkungen im Land, in dem es eingesetzt wird, benutzt werden. Weitere Informationen erhalten Sie bei einer Stadtverwaltung in dem Land, in dem Sie das Produkt einsetzen. Eine aktuelle Länderliste finden Sie unter http://ec.europa.eu/enterprise/rtte/implem.htm.
