BEDIENUNGSANLEITUNG DVD 4530 AEG

Bedienungsanleitung/Garantie

Übersicht der Bedienelemente ......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten ......Seite 6

Garantie......Seite 28

English

Contents

3 Übersicht der Bedienelemente

1 Taste „Betriebsbereitschaft" (STANDBY)
2 CD/DVD-Fach
3 IR Empfänger
4 Display
5 Taste „Öff nen/Schließen“ (▲ OPEN/CLOSE)
6 Taste „Stopp“ (■ STOP)
7 Taste „Tonwahl“ ((▶) R/L)
8 Taste „Wiedergabe/Pause“ (▶II PLAY/PAUSE)

9 5.1 Ausgang
10 ML/MR Audio-Ausgang
11 Komponenten-Video-Ausgang
12 Optischer-Audio-Ausgang
13 SCART-Ausgang
14 S-Video-Ausgang
15 Composite-Video-Ausgang
16 Digitaler-Audio-Ausgang

Fernbedienung (Abb. 3)

1 ▲ OPEN/CLOSE:

CD/DVD-Fach öffnen bzw. schießen.

2 VOL +/-: Lautstärke erhöhen/vermindern.

3 ZOOM +/-: Ein- oder Auszoomen.

4 MUTE: Stummschalten.

5 PREV I◀: Sprung zum vorherigen Kapitel oder Lied.

6 NEXT ▶▶I: Sprung zum nächsten Kapitel oder Lied.

7 PLAY ▶: Die Wiedergabe starten.

8 STOP ■: Wiedergabe stoppen.

9 TITLE: Playback-Control bei VCD anzeigen.

10 ENTER: Die Eingabe bestätigen.

11 PBC: Playback Control bei VCD anzeigen.

12 SUBTITLE: Untertitel anzeigen/ausblenden.

13 DISPLAY: Wiedergabestatus auf Bild- schirm anzeigen.

14 RETURN: Rückkehr zum Vormenü.

15 REPEAT: Titel, Kapitel, etc. wiederholen.

16 SLOW: Zeitlupe. Film weiter abspielen mit der Taste „PLAY ►“.

17 N/P: MULTI/NTSC/PAL Farbnormumschaltung.

18 R/L: Schaltet zwischen R-Mono, L-Mono und Stereo um.

19 STEP: Bild anhalten. Erneuter Druck zeigt das nächste Bild. Film weiter abspielen mit der Taste „PLAY▶“.

20 TIME: Passage der CD/DVD direkt ansteuern.

21 PROG: DVD Playlist aufrufen.

22 LANGUAGE: Audio-Einstellungen verändern.

23 ANGLE: Bildwinkel auswählen.

24 SETUP: Setup-Menü starten.

25 Richtungstasten: Navigation im Bildschirmmenü.

26 MENU: Hauptmenü der DVD/VCD anzeigen.

27 PAUSE II: Bild anhalten. Film weiter abspielen mit der Taste „PLAY ►“.

28 REV ◀◀: Schnellrücklauf.

29 FWD ▶▶: Schnellvorlauf.

30 10+: Zur Auswahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.

31 Zifferntasten: Direkte Anwahl der Kapitel oder Lied-Nummer.

32 „O“ POWER: Standby-Modus aktivieren.

33 VIDEO MODE: Progressive scan/Interlace Umschaltung.

Technische Daten

Geräteart	DVD-Player
Modell	DVD 4530
Spannung 230 V, 50 Hz
Leistung	25 W
Abmessungen (B x H x T)	430 x 45 x 275 mm
Gewicht	1,84 kg
Laser	Halbleiter-Laser
Signalformat	PAL/NTSC
Signal-Rauschabstand	>= 90 dB
Video-Ausgang	1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang	2,0 V (rms)
S-Video-Ausgang	(Y) 1,0 V (P-P), 75 Ω(C) 286 mV (P-P), 75 Ω
Betriebsumgebung	0°C bis 40°C, ebener Untergrund
Kompatible Medien	DVD-Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc, DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 files (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode	2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)

Inhaltsverzeichnis

Geräteteile 3/4

Fernbedienung 3/5

Technische Daten 6

Sicherheitshinweise 8

Aufstellen und Anschließen 10

Inbetriebnahme ....11

Über den DVD-Player 14

Medien wiedergeben 15

Im Dateimodus arbeiten ....19

Voreinstellungen ändern 20

Fehlerbehebung 27

Entsorgung 28

Garantie 28

Konformitätserklärung 29

OSD-Menü-Übersicht 30

Deutsch

Vielen Dank!

Es freut uns, dass Sie sich für den DVD-Spieler DVD 4530 entschieden haben!

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Service Hotline

Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an unsere Service Hotline:

Telefon:[phone]

Herstelleranschrift

ETV

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40

47906 Kempen

Telefon: [phone]

Mail: [e-mail]

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Deutsch

Bedienungsanleitung

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät gewickelt ist.

Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.

Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.

Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.

Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.

Öff nen Sie das Gerät nicht.

Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.

Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Deutsch

Laser

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifi ziert. Das zugehörige Etikett befi ndet sich außen auf dem Gerät.

Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.
Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

Transport

Standort

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

Schützen Sie das Gerät vor Witterungseinfl üssen. Verwenden Sie es nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fern-sehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner → Seite 22, „Allgemeine Einstellungen“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befindet. Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte sonst beschädigt werden.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.

Betrieb

10 Deutsch

Bestimmungsgemäße Verwendung

Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:

Abspielen von Video-DVDs/Video CDs.

Abspielen von Audio-CDs.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Defekt

Sollte das Gerät einmal defekt sein:

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
Setzen Sie sich mit der Service-Hotline in Verbindung → Seite 7, „Service Hotline“. Viele Probleme können über diesen Weg gelöst werden.

Aufstellen und Anschließen

Auspacken

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit.

△ ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originaverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.

i HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.

Batterien in die Fernbedienung einsetzen

Inbetriebnahme

WARNING:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroff eine Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

i HINWEIS:

Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

1. Öff nen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.

i HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum DVD-Player könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

12 Deutsch

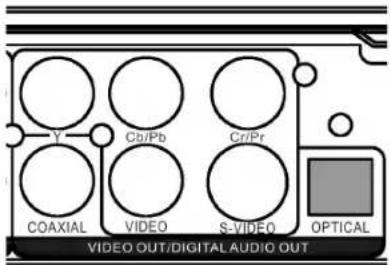

Videokabel anschließen

SCART OUTPUT

Abb. 2/13

Coaxial Cb/Pb Cr/Pr VIDEO S-VIDEO OPTICAL VIDEO OUT/DIGITAL AUDIO OUT

Abb. 2/11

Coaxial Cb/Pb Video S-Video Cr/Pr OPTICAL VIDEO OUT/DIGITAL AUDIO OUT

Abb. 2/14

Y Coaxial Cb/Pb VIDEO Cr/Pr S-VIDEO OPTICAL VIDEO OUT/DIGITAL AUDIO OUT

Abb. 2/15

Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu ihrem Fernsehgerät oder Video-Projektor übertragen.

Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von Ihrem Wiedergabegerät eine Möglichkeit aus.

i HINWEIS:

Sofern Sie keine SCART- Verbindung verwenden, müssen Sie in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung der Audio-Daten (also des Tons) herstellen.

SCART

Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.

1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres Wiedergabegerätes.

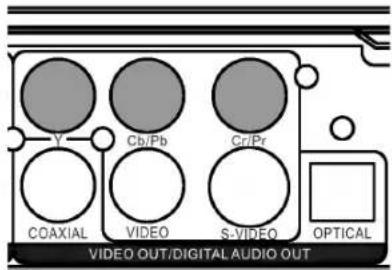

Komponenten-Video

Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr für eine sehr gute Wiedergabequalität.

Mit Komponenten-Video werden nur Video-Signale übertragen.

1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des DVD-Players.
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wiedergabegerätes.
   Wählen Sie im Menü „Video“ das Untermenü „Komponente“ aus. Hier können Sie die Einstellungen „CVBS“, „YUV“ und „RGB“ auf Ihr angeschlossenes Wiedergabegerät einstellen. Die korrekte Einstellung entnehmen Sie bitte der Bedienungsanleitung des angeschlossenen Gerätes.

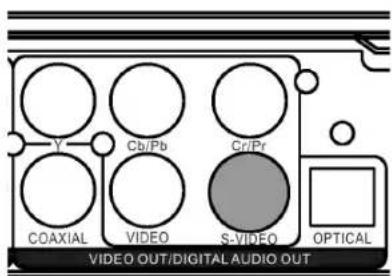

S-Video

Eine Verbindung mit einem S-Video-Kabel gewährleistet eine sehr gute Wiedergabequalität.

Mit S-Video werden nur Video-Signale übertragen.

1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.

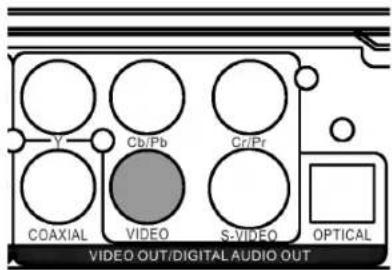

Composite-Video

Mit Composite-Video werden nur Video-Daten übertragen.

1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes.

Audio-Kabel anschließen

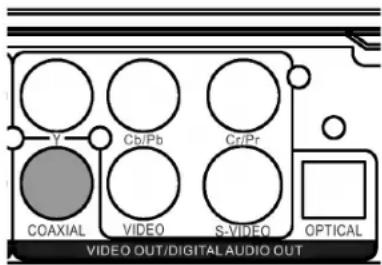

Sie können zwischen drei Übertragungsverfahren für die Ton-Signale wählen.

Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo- bzw. 5.1-Verstärker ausgegeben werden soll. Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder an einen Verstärker an.

i HINWEIS:

Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist die Installation einfacher.

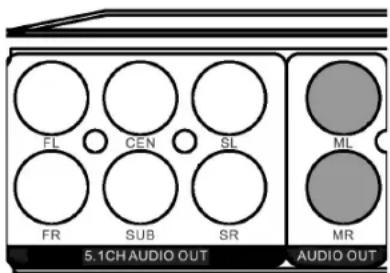

Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

6 FL 2 4 CEN SL 5 1 3 FR SUB SR ML MR 5.1CH AUDIO OUT AUDIO OUT

Abb. 2/9

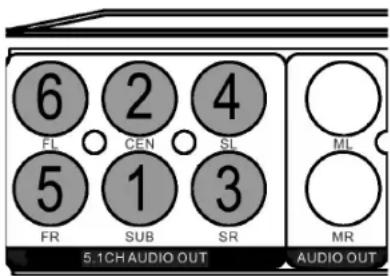

5.1-Audio-Signal

Verwenden Sie eine Audio-Ausgabe über ein 5.1-Audio-Signal, wenn Sie eine besonders natürliche Wiedergabe erzielen wollen.

Bei diesem Verfahren werden 6 Lautsprecher verwendet. Vier Lautsprecher werden hierbei in jede Ecke des Raumes platziert. Ein Lautsprecher wird in der Nähe des Wiedergabegerätes positioniert. Der sechste Lautsprecher dient der Wiedergabe der tiefen Töne. Durch diese Verteilung der Lautsprecher werden sehr natürlich wirkende Raumklangeff ekte erzielt.

Verbinden Sie den 5.1CH AUDIO OUT Anschluss auf der Rückseite des DVD-Players mit den entsprechenden Anschlüssen auf der Rückseite des Subwoofers.

Gehen Sie folgendermaßen vor:

1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des Gerätes. Achten Sie auf die richtige Anordnung der Stecker:

2. (1) Anschluss Subwoofer: Basslautsprecher

3. (2) Anschluss Center-Lautsprecher
4. (3) Lautsprecher rechts hinten
5. (4) Lautsprecher links hinten
6. (5) Lautsprecher rechts vorne

7. (6) Lautsprecher links vorne

8. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen ihres Wiedergabegerätes oder Ihres Verstärkers.

Coaxial Cb/Pb Cn/Pt VIDEO S-VIDEO OPTICAL VIDEO OUT/DIGITAL AUDIO OUT

Abb. 2/16

Digital

Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

14 Deutsch

Verbinden Sie ein optisches Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den optischen Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den optischen Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

Schalten Sie den DVD-Players ein, indem Sie die Bereitschafts-Taste „STANDBY“ auf der Vorderseite des Gerätes betätigen.

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ⇔ Seite 6, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Deutsch

Begriff e

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

Medien wiedergeben

Fernbedienung verwenden

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

CD/DVD laden

1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/1). Das CD/DVD-Fach öff net sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/1). Das CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/2) erscheint zunächst die Anzeige „LOAd“. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD“).

Bildschirmanzeige DVD-Menü verstehen

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 3/13) anzeigen lassen.

DVD-Menü

Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/13) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Titel-Ende,
• bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Kapitel-Ende.

Wiedergabe starten

1. Legen Sie eine CD/DVD in das CD/DVD-Fach ⇔ Seite 15, „CD/DVD laden“.
2. Drücken Sie auf die Taste „PLAY ▶“ (Abb. 3/7) der Fernbedienung.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

16 Deutsch

Wiedergabe unterbrechen

1. Drücken Sie auf die Taste „PAUSE II“ (Abb. 3/27) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.

2. Drücken Sie auf die Taste „PLAY▶“ (Abb. 3/7) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.

Audio-Sprache/ Audio-Modus ändern

Drücken Sie mehrfach auf die Taste LANGUAGE (Abb. 3/22), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der DVD.

Untertitel anzeigen

Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/12), wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Wiedergabe stoppen

Drücken Sie während der Wiedergabe auf die Taste „STOP ■“ (Abb. 3/8). Die Wiedergabe wird angehalten.

Drücken Sie noch einmal auf die Taste „PLAY▶“ (Abb. 3/7), um die Wiedergabe von der letzten Position fortzusetzen.

Drücken Sie zweimal auf die Taste „STOP ■“ (Abb. 3/8), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „PLAY ▶“ (Abb. 3/7), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste „PREV I◀◀“ (Abb. 3/5 ), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste „NEXT ▶▶1" (Abb. 3/6), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Zifferntasten (Abb. 3/31) der Fernbedienung ein.

Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.

Passage über Menü ansteuern

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste TIME (Abb. 3/20).

2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/31) vor. Nach kurzer Zeit beginnt die Wiedergabe.

DVD-Titel/ Kapitel wiederholen

1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.

2. Drücken Sie auf die Taste REPEAT (Abb. 3/15). Auf dem Bildschirm erscheint die Meldung „Kapitel“.

3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“ oder „Alle“ auf dem Bildschirm sehen.

Deutsch

Wiederholen beenden

DVD-Menü verwenden

Schnell-Vor- oder

Zurücklauf durchführen

Bildausschnitt vergrößern

Bildwinkel ändern

Drücken Sie so oft auf die Taste REPEAT (Abb. 3/15), bis auf dem Bildschirm keine Meldung mehr erscheint.

Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifi sch und kann daher hier nicht näher beschrieben werden.

Drücken Sie auf die Taste MENU (Abb. 3/26), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb.3/25). Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/10).

Befi nden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Ziff erntasten (Abb. 3/31) der Fernbedienung eingeben.

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Drücken Sie auf die Taste FWD ▶ (Abb. 3/29) bzw. REV ◀ (Abb. 3/28), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. "▶ x2".
2. Drücken Sie mehrfach auf die Taste FWD >> bzw. REV ◀, um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „PLAY ►“ (Abb. 3/7), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 3/3), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

i HINWEIS:

Mit den Richtungstasten (Abb. 3/25) können Sie sich im gezoomten Bild bewegen.

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.

Drücken Sie auf die Taste ANGLE (Abb. 3/23), um den Bildwinkel zu ändern.

i HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „ ^2 “

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

18 Deutsch

Lautstärke einstellen

Drücken Sie auf die Taste VOL + (Abb. 3/2), um die Lautstärke zu erhöhen.

Drücken Sie auf die Taste VOL – (Abb. 3/2), um die Lautstärke zu vermindern.

i HINWEIS:

Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes anpassen.

Drücken Sie die Taste R/L (Abb.1/7) einmal, schaltet das Gerät auf L-Mono. Drücken Sie zweimal, wechselt es nach R-Mono. Betätigen Sie die Taste erneut, wechselt es zurück zur Stereo Einstellung.

Playlist erstellen (DVD)

Programm

Unter Umständen möchten Sie die Titel z.B. einer DVD nicht in der vom Hersteller vorgegebenen Reihenfolge abspielen. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.

Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste PROG (Abb. 3/21). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Kapitel/Titel ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim Einlegen einer neuen DVD verloren.

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/25).
2. Geben Sie an der jeweiligen Tabellenposition den gewünschten Titel und das Kapitel ein. Verwenden Sie hierzu die Zifferntasten (Abb. 3/31).
3. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 3/25) am unteren Rand der Tabelle den Befehl „Start“ auswählen.
4. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/10) der Fernbedienung drücken.

Playlist löschen (DVD)

1. Drücken Sie auf die Taste PROG Sie sehen nun eine Tabelle.
2. Steuern Sie mit den Richtungstasten (Abb. 3/25) den Befehl „Stopp“ am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/10) der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROG.

Im Dateimodus arbeiten

CD/DVD verwenden

Datei/Verzeichnis auswählen und Wiedergabe starten

Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen gespeichert sind. Solche Medien liegen häufig g dann vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.

1. Legen Sie die CD oder DVD in das Laufwerk → Seite 15, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 19, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

i HINWEIS:

Mit der PROG Taste (Abb. 3/21) können Sie zwischen der Datei- und der Verzeichnis-Anzeige umschalten.
Haben Sie die Datei-Anzeige ausgewählt, werden ggf. auf die CD gebrannte Verzeichnisse nicht angezeigt.

Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in das Laufwerk.
2. Es erscheint ein Menüfenster in dem die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/25) in der Liste das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste „PLAY ►“ (Abb. 3/7).

Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw. abgespielt.

Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öff net sich nun eine Liste von Dateien.

Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der Taste ENTER (Abb. 3/10) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.

i HINWEIS:

Mit der Taste „◀“ (Abb. 3/25) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.
Mit den Tasten „NEXT ▶▶I“ und „PREV I◀◀“ können Sie die nächsten bzw. vorherigen 6 Dateien anzeigen.

Wiedergabe beenden

Drücken Sie auf die Taste „STOP ■“ (Abb. 3/8) der Fernbedienung, um die Wiedergabe zu beenden.

Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

i HINWEIS:

Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll Seite 19, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Blättern

Manuell: Drücken Sie auf die Taste „PREV I◀◀“ (Abb. 3/5) oder „NEXT ▶▶I“ (Abb. 3/6) der Fernbedienung, um vor oder zurück zu blättern.
Automatisch: Drücken Sie die Taste „PLAY ▶“ (Abb. 3/7). Der Bildwechsel erfolgt automatisch.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

Vertikal spiegeln: Richtungstaste „▼“
Horizontal spiegeln: Richtungstaste „▲“
Um 90° im Uhrzeigersinn drehen: Richtungstaste „▶“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „◀“

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 3/24) der Fernbedienung drücken.

i HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.

Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Deutsch

Menü-Aufbau verstehen

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird am oberen Bildschirmrand durch Oberbegriff e angezeigt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Menü verwenden

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/25) der Fernbedienung (▶/◀).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▼/▲).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/10) aus.
Eine Option wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option ist nun hervorgehoben.

Schieberegler

In einigen Menüs fi nden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▼/▲).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Überblick über das Hauptmenü

GENERAL = Allgemeine Einstellungen
AUDIO = Audioeinstellungen
DOLBY = Dolbyeinstellungen
VIDEO = Videoeinstellungen
PREFEREN = Voreinstellungen

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

Allgemeine Einstellungen

GENERAL
TV ANZEIGE	NORMAL/PSNORMAL/LBWIDE
WINKELMARKER	EINAUS
OSD-SPRACHE
UNTERTITEL	EINAUS
BILDSCHIRMSCHONER	EINAUS
HDCD	AUS1x2x
LETZTER SPEICHER	EINAUS

TV Bildschirm

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi Ime weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

Normal/PS: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten.
Normal/LB: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen.

Wide: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.

i HINWEIS:

Die Einstellung „Normal/PS“ wird nicht von allen DVDs unterstützt.

Winkelmarker (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 3/23) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

Untertitel (Kommentare)

Auf manchen DVDs befi nden sich fi Imbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren.

Folgende Optionen stehen zur Auswahl:

Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.

HDCD

Sie haben die Möglichkeit HDCD-codierte CDs und DVDs mit diesem Gerät abzuspielen. Mit der Funktion „HDCD“ haben Sie dann die Möglichkeit einen hochwertigen Klang mit größerer Detailfülle zu erreichen. Im Allgemeinen gilt, je größer die HDCD-Filterung, um so hochwertiger der Klang.

Letzter Speicher

Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der Benutzer während der Wiedergabe auf die Taste „STOP ■“ (Abb. 3/8) drückt.

Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und da- nach wieder gestartet, beginnt das Abspielen an der letzten Position.

Audioeinstellungen

AUDIO
LAUTSPRECHEREINSTELLUNG	DCWNMIX	LT/RT STEREO 5.1 KANAL
	FRONT SPEAKER	LARGE SMALL
	CENTER SPEAKER	LARGE SMALL AUS
	REAR SPEAKER	LARGE SMALL AUS
	SUBWOOFER	EIN AUS
DIGITAL SETUP	SPDIF - AUSGANG	SPDIF AUS SPDIF/RAW SPDIF/PCM

Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen wieder am Anfang des Medium.

Lautsprecher Einrichten

Downmix

Verändern Sie die Charakteristik der Lautsprecherausgabe:

LT/RT: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeff ekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeff ekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.
5.1 Kanal: Wählen Sie diese Einstellung, um das Audiosignal unverändert an das Ausgabegerät zu leiten.

Die Menüs „Center Speaker“ und „Rear Speaker“ sind nur anwählbar, wenn im Menü „Downmix“ die Option „5.1 Kanal“ aktiviert ist.

Hier haben Sie die Möglichkeit die Eigenschaften der Lautsprecher einzustellen.

Gross: Der Lautsprecher gibt Bass und Höhen aus.
Klein: Der Lautsprecher gibt nur die Höhen aus.
Aus: Der Lautsprecher gibt keine Audiosignale aus.

Digital Setup

SPDIF-Ausgang (Digitalausgang)

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
- SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

24 Deutsch

Dolbyeinstellungen

DOLBY
DUAL MONO	STEREO L-MONO R-MONO MISCH-MONO
DYNAMIK

Videoeinstellungen

VIDEO
KOMPONENTE	CVBSYUVRGB
P-SCAN EIN/AUS	PROGRESSIVEINTERLACE
SCHARFE	HOCHMITTELNIEDRIG
HELLIGKEIT
KONTRAST

Dual Mono

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Misch Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Dynamik

Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

FULL -1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert (FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

Komponente (Video Ausgang)

Wählen Sie die Videoausgangsoption für das angeschlossene und zu verwendende Wiedergabegerät aus.

CVBS: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Composit-Video- und/oder S-Video-Anschluss mit dem DVD-Player verbunden ist.
YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Komponenten-Video-Anschluss mit dem DVD-Player verbunden ist.
RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Scart-Anschluss mit dem DVD-Player verbunden ist.

i HINWEIS:

Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher, dass Ihr Wiedergabegerät diese Einstellung unterstützt.
Durch Drücken der Taste VIDEO MODE (Abb. 3/33) können Sie ebenfalls zwischen den Videoausgangsoptionen umschalten. Wobei „YPbPr“ der Einstellung „Progressive“ entspricht (siehe „P-Scan Ein/Aus“).

P-Scan Ein/Aus

Die Wahl des richtigen Signalformats ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie hierzu bitte die Bedienungsanleitung des Wiedergabegerätes).

Generell ist es so, dass ältere Wiedergabegeräte normalerweise nur das Zeilensprungverfahren („INTERLACE“) unterstützen. Hierbei wird das Bild aus zwei nacheinander aufgebauten Halbbildern zusammengesetzt. Das erste Halbbild besteht dabei aus den geraden Bildschirmzeilen, das zweite aus den ungraden. Beim „progressiven“ Videosignal hingegen wird das gesamte Bild auf einmal aufgebaut. Die erzielte Bildqualität ist normalerweise besser.

Folgende Optionen stehen zur Auswahl:

Progressive: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale unterstützt und es mit einem Komponenten-Video-Kabel an den DVD-Player angeschlossen ist.
Interlace: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive Signale nicht unterstützt und es mit einem Komponenten-Video-Kabel an den DVD-Player angeschlossen ist.

i HINWEIS:

Das Menü „P-Scan Ein/Aus“ ist nur anwählbar, wenn im Menü „Komponente“ die Option „YUV“ oder die Option „RGB“ aktiviert ist.
Wenn im Menü „P-Scan Ein/Aus“ die Option „Progressive“ aktiviert ist, Ihr Wiedergabegerät jedoch keine Progressive-Scan Signale unterstützt, wird kein Bild angezeigt.

Schärfe; Helligkeit; Kontast

In diesen Untermenüs haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videosignal anzupassen.

Voreinstellungen

PREFEREN
TV-TYP	PALMULTINTSC
AUDIO
UNTERTITEL
DISC-MENU
KINDERSPERRE	1. KINDERSPERRE2. G3. PG4. PG 135. PGR6. R7. NC 178. ERWACHSENE
PASSWORT	ÄNDERN
STANDARDEINSTELLUNG	WIEDERHERSTELLEN

TV-Typ

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerät an.

Folgende Optionen stehen zur Auswahl:

PAL: In Europa verbreitetes System.
Multi: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC: Primär in Nordamerika verbreitetes System.

Audiomenü; Untertitel; Disk Menü

Audiomenü: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Kindersperre (Jugendschutz)

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofi Ime („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden.

Folgendende Kinderschutz-Optionen können ausgewählt werden:

Kind.Sicher: Kindergeeignet.
G: Für alle Altersgruppen geeignet.
PG: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 13 Jahren unangemessen sein.
PGR: Eine elterliche Begleitung ist notwendig.
R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
NC17: Kinder und Jugendliche unter 17 Jahren dürfen den Film nicht sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.

Passwort

In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.

Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1234“.

i HINWEIS:

Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.

Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:

1. Geben Sie das aktuelle Kennwort, in der Zeile „New Password“, mit den Zifferntasten (Abb. 3/31) der Fernbedienung ein. Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „New Password“, mit den Ziff erntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „Confirm PWD“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/10).

Grundeinstellung

Wählen Sie den Befehl „Standardeinstellung/Wiederherste“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Fehlerbehebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.

Hotline [phone]

oder per E-Mail: [e-mail]

Fehler Mögliche Ursache Lösung
Netzanzeige leuchtet nicht	keine Stromversorgung	⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät ausSetzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit
	keine Stromversorgung/Netzschalter ausgeschaltet	Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/1)
Es wird kein Bild angezeigt	Videokabel nicht richtig verbunden	⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät ausÜberprüfen Sie den richtigen Sitz des Video-Kabels⇒ „Videokabel anschließen“. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen
	keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
	DVD/CD nicht kompatibel Verwenden Sie nur kompatible Medien(siehe ⇒ „Technische Daten“)
	DVD/CD liegt verkehrt herum im CD/DVD-Fach	Drehen Sie die CD/DVD herum
	CD/DVD ist verschmutzt	Reinigen Sie die CD/DVD ⇒ „CD/DVD-Behandlung“
	CD/DVD ist beschädigt	V erwenden Sie eine andere CD/DVD
	Voreinstellungen falsch	Überprüfen Sie die Voreinstellungen des DVD-Players
	Kindersicherung ist aktiviert	Deaktivieren Sie den Kinderschutz ⇒ „Jugendschutz“
	Ein falscher TV Modus wurde ausgewählt. (Kein P-SCAN fähiges Wiedergabegerät.)	Drücken Sie die TasteVIDEO MODE(Abb. 3/33), um den TV Modus zu wechseln
Keine Reaktion auf Tastendruck	Probleme mit der Stromversorgung oder statische Aufl adung des Gerätes	Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät wieder ein
Kein Ton Audiokabel wurde nicht ange-schlossen		⚠️ WARNING:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Sofern Sie zur Übertragung des Video-Signals keinen SCART-Stecker oder Composite-Video-Stecker verwenden, müssen Sie zusätzlich zum Video-Kabel noch ein Audio-Kabel verwenden⇒ „Audio-Kabel anschließen“

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Ersatzteile

Zubehör und Ersatzteile können nachbestellt werden, soweit deren Einbau nicht durch einen Fachbetrieb notwendig ist.

Die Bestellung von Ersatzteilen richten Sie an:

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: 0 21 52 - 20 06 666

Mail: [e-mail]

www.etv.de

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig!

Die Garantie erlischt bei Fremdeingriff.

Diese Garantie hat keine Auswirkungen auf die gesetzlichen Ansprüche des Käufers und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkunden vom autorisierten Händler der ETV GmbH erfolgte.

Kostenlose Hotline*

Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit.

Kleinere Probleme lassen sich oft schon telefonisch lösen. Rufen Sie deshalb bitte zunächst die untenstehende Hotline an.

Im Falle einer vermuteten Betriebsstörung Ihres Gerätes setzen Sie sich mit unserer Service-Hotline in Verbindung.

ETV Elektro-Technische Vertriebsgesellschaft mbH

Service Center Industriering Ost 40 47906 Kempen Tel.:+49 21 52 - 20 06-666 E-Mail: [e-mail]

Mo. - Do. 8.30 - 17.00 Uhr, Fr. 8.30 - 14.00 Uhr (*bei entsprechendem Telekommunikationstarif)

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl wichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Konformitätserklärung

Hiermit erklärt die Firma ETV Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät DVD 4530 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befin det.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

30 Deutsch

OSD-Menü Übersicht

GENERAL
TV ANZEIGE NORMAL/PS	NORMAL/LBWIDE
WINKELMARKER EIN	AUS
OSD-SPRACHE
UNTERTITEL EIN	AUS
BILDSCHIRMSCHONER EIN	AUS
HDCD AUS	1x2x
LETZTER SPEICHER EIN	AUS

AUDIO
LAUTSPRECHEREINSTELLUNG DOWNMIX LT/RT		STEREO5.1 KANAL
	FRONT SPEAKER LARGE	SMALL
	CENTER SPEAKER LARGE	SMALLAUS
	REAR SPEAKER LARGE	SMALLAUS
	SUBWOOFER EIN	AUS
DIGITAL SETUP SPDIF - AUSGANG SPDIF AUS		SPDIF/RAWSPDIF/PCM

DOLBY
DUAL MONO STEREO	L-MONOR-MONOMISCH-MONO
DYNAMIK

VIDEO
KOMPONENTE	CVBSYUVRGB
P-SCAN EIN/AUS	PROGRESSIVEINTERLACE
SCHARFE	HOCHMITTELNIEDRIG
HELLIGKEIT
KONTRAST

PREFEREN
TV-TYP	PALMULTINTSC
AUDIO
UNTERTITEL
DISC-MENU
KINDERSPERRE	1. KINDERSPERRE2. G3. PG4. PG 135. PGR6. R7. NC 178. ERWACHSENE
PASSWORT	ANDERN
STANDARDEINSTELLUNG	WIEDERHERSTELLEN

32 English

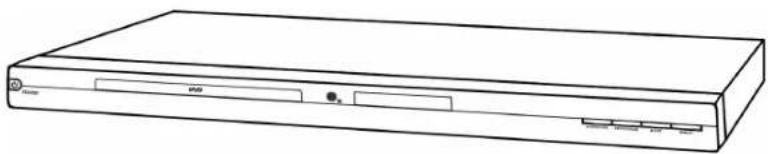

Device parts (Fig. 1 / Fig. 2)

1 „Standby" (STANDBY) button
9 5.1 output
2 CD/DVD-tray
10 ML/MR Audio output
3 IR Receiver
11 Component Video output
4 Display
12 Optical Audio output
5 "Open/Close" (▲ OPEN/CLOSE) button
6 „Stop" (■ STOP) button
13 SCART output
7 "Sound selection" ((▶) R/L) button
14 S-Video output
8 „Play/Pause“ (▶II PLAY/PAUSE) button
15 Composite Video output

English

Remote (Fig. 3)

1 ▲ OPEN/CLOSE:

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40

D - 47906 Kempen

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

Elektro-technische Vertriebsges. mbH

Industriering Ost 40 • 47906 Kempen

[e-mail]

PERFECT IN FORM AND FUNCTION

AEG
