BEDIENUNGSANLEITUNG DVD 4551 AEG

Übersicht der Bedienelemente ......Seite 3/4

Bedienungsanleitung ......Seite 5

Technische Daten ......Seite 6

Entsorgung......Seite 32

Garantie......Seite 33

English

Contents

3 Übersicht der Bedienelemente

4 Übersicht der Bedienelemente

Geräteteile (DVD Monitor) (Abb. 1)

1 SD/MS/MMC Kartenleser-Anschluss
2 Taste „Öffnen“ (OPEN)
3 LCD Display
4 IR Sensor für die Fernbedienung Taste „Hoch/Rückwärts“ (▲/◀)
5 Taste „Funktion“ (SOURCE)
6 Taste „Runter/Vorwärts“ (▼,▼) Taste „Rechts/Lautstärke anheben“ (▼VOL+) Taste „Links/Lautstärke absenken“ (▼VOL-)

7 Betriebs-Indikator
8 Taste "Bestätigen" (ENTER)
9 Batterielade-Indikator ( 📄 )
10 DC IN 9-12V Buchse
11 DC OUT Buchse
12 USB-Anschluss
13 COAXIAL Buchse
14 AV OUT Buchse
15 ♀ Kopfhöreranschluss
16 Ein-/Aus-Schalter (ON/OFF)

Geräteteile (LCD Monitor) (Abb. 2)

1 LCD Display
2 Ein-/Aus-Schalter (ON/OFF)
3 Kopfhöreranschluss
4 AV IN Buchse
5 DC IN Buchse
6 Lautstärkeregler

7 Taste „Links/Rechts“ (◀/▶)
8 Taste "Bildschirmeinstellung" MODE
9 Taste „Hoch/Runter“ ( ▲/▼)
10 Betriebs-Indikator

Fernbedienung (Abb. 3)

1 MUTE: Stummschalten.
2 SOURCE: Zur Auswahl zwischen DVD, USB und CARD.
3 10+: Zur Auswahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.
4 DISPLAY: Wiedergabestatus auf Bildschirm anzeigen.
5 AUDIO: Audio-Einstellungen verändern.
6 MENU/PBC: Hauptmenü der DVD/VCD anzeigen. Playback-Control bei VCD anzeigen.
7 ▶II: Die Wiedergabe starten. Bild anhalten. Film weiter abspielen mit der Taste ▶II ■: Wiedergabe stoppen.
8 MODE: Blendet das Video-Einstellmenü ein.
9 Richtungstasten: Navigation im Bildschirmmenü.
10 VOL+/VOL-: Lautstärke anheben/vermindern.
11: Sprung zum vorherigen Kapitel oder Lied. ▶: Sprung zum nächsten Kapitel oder Lied.

12 ▶: Schnellvorlauf. ◀: Schnellrücklauf.
13 SLOW: Zeitlupe. Film weiter abspielen mit der Taste▶II.
14 ZOOM: Ein- oder Auszoomen.
15 PROGRAM: Playlist aufrufen.
16 REPEAT: Titel, Kapitel, etc. wiederholen.
17 SETUP: Setup-Menü starten.
18 ENTER: Die Eingabe bestätigen.
19 TITLE: Titelmenü der DVD anzeigen.
20 SUBTITLE: Untertitel anzeigen/ausblenden.
21 ANGLE: Bildwinkel auswählen.
22 Zifferntasten: Direkte Anwahl der Kapitel oder Lied-Nummer.
23 STEP: Bild anhalten. Erneuter Druck zeigt das nächste Bild. Film weiter abspielen mit der Taste ▶ II.
24 SEARCH: Passage der CD/DVD direkt ansteuern.

6 Deutsch

Technische Daten

Geräteart DVD Car Cinema
Modell DVD 4551 LCD
Stromversorgung AC 100-24	40V, 50/60 HzDC 9V, 1,5 A
Leistung <15 W
Abmessungen (B x H x T) D	VD Monitor: 190 mm x 144 mm x 38 mmLCD Monitor: 190 mm x 144 mm x 21 mm
Gewicht DVD Monitor: 0,66	kgLCD Monitor: 0,30 kg
Laser Halbleiter-Laser
Signal PAL/NTSC
Signal-Rauschabstand >=80 dB
Video-Ausgang 1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang 1,0 V (rms)
Betriebsumgebung 0°C bis 40°C, ebener Untergrund
Kompatible Medien DVD-V	Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc,DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 files (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode	2 (= Europa, Grönland, Südafrika, Ägyptenund Naher Osten, Japan)
Zubehör AC/DC Adapter, St	Strom-/AV-Verbindungs-kabel, Fernbedienung (inkl. Batterie),2x Stereo Ohrhörer, Kabel für die Stromver-sorgung am Fahrzeug Zigarettenanzünder,4x Befestigungsgurte

Inhaltsverzeichnis

Geräteteile....5

Fernbedienung....5

Technische Daten 6

Sicherheitshinweise....8

Aufstellen und Anschließen 10

Inbetriebnahme....11

Stromversorgung....12

Austausch der Sicherung beim 12V Adapter ....14

Geräteanschlüsse 15

Geräte einschalten....15

Anschließen an andere Ausstattungen....15

LCD Monitor - Bildschirmeinstellungen verändern 16

Über den DVD-Player 17

Medien wiedergeben 18

Im Dateimodus arbeiten....22

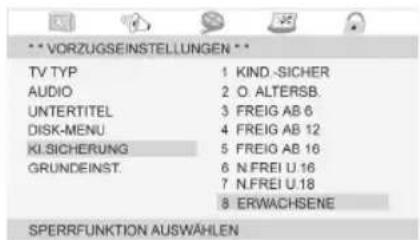

Voreinstellungen ändern 25

Deutsch 7

Fehlerbehebung 31
Entsorgung 32
Garantie 33
Konformitätserklärung 34
OSD-Menü-Übersicht 35

Vielen Dank!

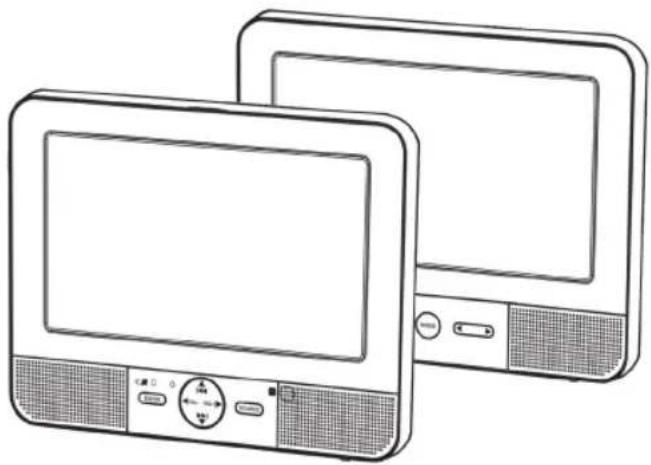

Es freut uns, dass Sie sich für den DVD Car Cinema DVD 4551 LCD entschieden haben!

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Herstelleranschrift

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

Mail: [e-mail]

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

8 Deutsch

Sicherheitshinweise

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder und gebrechliche Personen

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
- Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
■ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

■ Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät gewickelt ist.
■ Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
■ Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
■ Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
■ Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.
■ Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.
- Öffnen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Deutsch

Laser

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das zugehörige Etikett befindet sich außen auf dem Gerät. Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

• Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
  Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.

Standort

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

■ Schützen Sie das Gerät vor Witterungseinflüssen.
Schützen Sie das Gerät vor Feuchtigkeit.
■ Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf das Gerät.
■ Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Heizungen, Öfen etc. auf.
■ Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
■ Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät nicht während der Fahrt in einem Kfz nutzen.

Betrieb

Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner → Seite 27, „Allgemeines Setup-Menü“.

Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.

■ Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte sonst beschädigt werden.

■ Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es längere Zeit nicht verwenden.

■ Ziehen Sie bei Gewitter den Netzstecker aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:

■ Abspielen von Video-DVDs/Video CDs.
■ Abspielen von Audio-CDs.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

10 Deutsch

Defekt

Sollte das Gerät einmal defekt sein:

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
- Setzten Sie sich mit dem Internet-Service in Verbindung. → Seite 34, „Garantieabwicklung“.
■ Viele Probleme können über diesen Weg gelöst werden.

Aufstellen und Anschließen

Auspacken

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit.

△ ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend der in Ihrem Land geltenden Vorschriften.

i HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Klappen Sie den Aufsteller an der Rückseite des DVD Monitors aus.
2. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steck-dose an.
4. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät/LCD Bildschirm.

Befestigung an der Kopfstütze

Für die Montage benötigen Sie drei Befestigungsbänder.

⚠️ WARNING:

Für den Gebrauch während der Fahrt sind die Befestigungsbänder nicht geeignet. Verletzungsgefahr!

i HINWEIS:

Die mitgelieferten Befestigungsbänder sind nur für den stehenden Betrieb vorgesehen.

Batterien in die Fernbedienung einsetzen/austauschen

Deutsch

1. Fädeln Sie ein Befestigungsband durch die Klammern an der Rückseite des Gerätes.
2. Befestigen Sie das Gerät nun horizontal an der Rückseite der Kopfstürze.
3. Fixieren Sie das horizontale Befestigungsband mit dem anderen Befestigungsband. Führen Sie dieses vertikal um die Kopfstütze.

Inbetriebnahme

WARNING:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

i HINWEIS:

Die Lithium-Zelle im Batteriefach der Fernbedienung wurde für den Transport ggf. mit einer Folie gesichert. Dies verlängert die Lebensdauer der Batterie. Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die Fernbedienung betriebsbereit zu machen.
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

1. Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.
2. Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart (CR 2025). Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach wieder.

i HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum DVD-Player könnte unmöglich sein.

12 Deutsch

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

A. Mit dem Wechselstromadapter

Stromversorgung

Der Wechselstromadapter funktioniert bei Wechselstrom von 100 V und 240 V aber

In Europa darf das Netzkabel (mitgeliefert) nur an eine Stromquelle zu 230-240 V Wechselstrom angeschlossen werden.
Beim Anschließen einer Wechselstromquelle außerhalb Europas muss ein Steckeradapter je nach Steckdose verwendet werden.

1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9\~12V Buchse (Abb. 1/10) des Gerätes.
2. Für den Betrieb beider Geräte:

- Verbinden Sie den Stecker vom Wechselstromadapter mit der DC IN 9\~12V Buchse (Abb. 1/10).

- Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse DC OUT/AV OUT vom DVD MONITOR (Abb. 1/11, 14) und der Buchse DC IN/AV IN vom LCD MONITOR (Abb. 2/5, 4).

1. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot (Abb. 1/9).

ACHTUNG:

Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.

B. Mit dem Adapter für den Zigarettenanzünder

Der 12 V Zigarettenanzünderadapter wird für Fahrzeuge verwendet, die eine 12 V-Stromversorgung mit negativer Erdung haben.

■ Verbinden Sie den Stecker vom Zigatettenanzünderadapter mit der DC IN 9\~12V Buchse (Abb. 1/10).

Für den Betrieb beider Geräte:

• Verbinden Sie den Stecker vom Zigarettenanzünderadapter mit der DC IN 9\~12V Buchse (Abb. 1/10).
• Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse DC OUT/AV OUT vom DVD MONITOR (Abb. 1/11, 14) und der Buchse DC IN/AV IN vom LCD MONITOR (Abb. 2/5, 4).

■ Stecken Sie anschließend den Zigarettenanzünder in die entsprechende Buchse Ihres Fahrzeugs.

Vorsichtsmaßnahmen:

■ Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwendet werden, ein anderer Adapter kann das Gerät beschädigen.
Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet werden. Nicht für andere Geräte verwenden.
Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass das Gerät gut befestigt bzw. verstaut ist und bei einem Unfall nicht in das Fahrzeug fallen kann.

i HINWEIS:

Die mitgelieferten Befestigungsbänder sind nur für den stehenden Betrieb vorgesehen.

⚠️ WARNING:

Für den Gebrauch während der Fahrt sind die Befestigungsbänder nicht geeignet. Verletzungsgefahr!

• Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und Anschauen von Videos/DVDs verboten.
  ■ Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss durch schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur an einen sauberen Zigarettenanzünderanschluss angesteckt wird.
  Nach dem Gebrauch, den 12 V-Adapter wieder vom Gerät und von der Zigarettenanzünderbuchse abstecken.

■ Vor dem Gebrauch den Akku in geschlossenen Räumen aufladen.

Der aufladbare Akku ist für den tragbaren Gebrauch zu verwenden, und um auch im Freien DVDs sehen zu können.

C. Mit dem aufladbaren Akku

Aufladen des Akkus

△ ACHTUNG:

Den Akku nicht direkt nach dem Betrieb aufladen. Lassen Sie den Akku ca. 10 Min. abkühlen, da der Akku ansonsten Schaden nehmen kann.

1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9\~12V Buchse (Abb. 1/10) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot (Abb. 1/9).

ACHTUNG:

Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über eine längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.
Nehmen Sie das Gerät bei Auffälligkeiten des Akkus, wie z.B. Überhitzung, Anschwellung oder Geruchsbildung, außer Betrieb und kontaktieren Sie das Service Center.

A B C

ACHTUNG:

Laden Sie den Akku nicht auf, wenn das Gerät auf einem unzureichenden Belüftungsuntergrund steht, wie z.B. Matratze, Sofa, Kissen, weiche Unterlage usw.
Es besteht Explosionsgefahr, wenn der Akku durch einen falschen Typ ersetzt wird, oder in Feuer oder Wasser geworfen wird.
Setzten Sie den Akku keiner direkten Sonnenstrahlung oder hohen Temperaturen aus (über 40°C [104°F]), wie z.B. auf dem Autoarmaturenbrett.
Setzten Sie den Akku keinem harten Aufprall oder Druck aus.
Vermeiden Sie eine Überladung, Tiefenentladung, zu hohe Ströme, Betrieb bei zu hohen Temperaturen (über 40°C) oder zu niedrigen Temperaturen (unter 0°C) und langes Lagern im entladenen Zustand. Dies kann zu Schäden am Akku führen.

Der Akku ist vollständig geladen, wenn die Ladeanzeige (Abb. 1/9) grün leuchtet.

i HINWEIS:

■ Wenn die Leistung des aufladbaren Akkus sinkt, stoppt die Wiedergabe.
Wird im Bildschirm die Anzeige „LOW BATTERY“ eingeblendet, ist der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen werden.
Den Akku kurz vor dem nächsten Gebrauch laden.
Das Aufladen des Akkus über den Zigarettenanschluss ist ebenfalls möglich.

△ ACHTUNG:

■ Die Klemmen nicht kurzschließen.
Nur das Original-Aufladegerät verwenden, um den Akku aufzuladen.

Austausch der Sicherung beim 12V Adapter

i HINWEIS:

Achten Sie darauf, dass Sie beim Ausbauen der Sicherung keine Kleinteile verlieren. Stellen Sie außerdem sicher, dass die Kleinteile wieder an der richtigen Stelle angebracht werden.

Wenn das Gerät in Verwendung mit dem 12V Zigarettenanzünderadapter nicht funktioniert, wechseln Sie die Sicherung aus. Diese befindet sich an der Spitze des 12V Adapters.

■ Schrauben Sie das silberne, runde Endstück (A) ab.
■ Entfernen Sie die Sicherung (C) und ersetzten Sie diese mit einer neuen trägen 2A Sicherung.
Stellen Sie sicher, dass die silberne Spitze (B) in das silberne Endstück gesetzt wird. Schrauben Sie das Endstück wieder fest.

Geräteanschlüsse

Gebrauch von Ohr-/Kopfhörern (Abb. 1/15; Abb. 2/3)

1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem 3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss 🌐 stecken.
2. Mit den ▶ VOL+/VOL-◀ Tasten stellen Sie die gewünschte Lautstärke ein.

WARNING:

Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut ein, dieses könnte zu Gehörschäden führen und Sie könnten sich und andere gefährden.
Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke gering ein.
Bei Tinnitususerkrankungen schalten Sie die Lautstärke bitte leise ein bzw. verzichten auf die Verwendung dieses Gerätes.
- Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren Zeitraum zu verwenden.

Eingänge an der Geräteseite

USB Eingang (Abb. 1/12)

Stecken Sie ein USB-Speichermedium direkt in die entsprechende Buchse an der rechten Seite des Gerätes.

Speicherkarten Einschub (Abb. 1/1)

Schieben Sie eine MMC/SD bzw. MS Speicherkarte mit dem Label nach hinten in den Karteneinschub des Gerätes.

Den weiteren Betrieb mit einem USB-Speichermedium oder Speicherkarte, entnehmen Sie sich bitte dem Abschnitt → Seite 22 „Im Dateimodus arbeiten“.

Geräte einschalten (Abb. 1/16; Abb. 2/2)

Schalten Sie den Hauptschalter des Gerätes ein, indem Sie den Netz-Ein-/Aus-Schalter „POWER ON/OFF“ auf der Seite des Gerätes auf die Position „ON“ stellen. Der Betriebs-Indikator (Abb. 1/7, 2/10) leuchtet rot.

i HINWEIS:

Im Dual-Betrieb muss der DVD MONITOR eingeschaltet sein, damit die Spannungsversorgung zum zweiten Monitor weitergeleitet wird.

Anschließen von anderen Wiedergabegeräten

Anschließen an andere Ausstattungen

Um das Bild eines anderen Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie ein Audio/Video-Kabel mit der Buchse AV IN (Abb. 2/5) und das andere Ende mit dem Wiedergabegerät.
■ Stecken Sie das Kabel vom Wechselstromadapter in die DC IN Buchse (Abb. 2/5).
■ Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig installierten Steckdose.

16 Deutsch

Digitale Audioübertragung

Anschließen an ein Fernsehgerät


BRIGHT 50 CONTRAST 50 COLOR 50 ENGLISH RESET

OPTION

SCREEN 16:9

i HINWEIS:

Ein Anschluss anderer Wiedergabegeräte ist nur am LCD Monitor (Zusatzmonitor) möglich.

Verbinden Sie ein Koaxial-Kabel (nicht im Lieferumfang enthalten) zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.

1. Stecken Sie den Audio-Stecker in die Buchse COAXIAL des DVD-Monitors (Abb. 1/13).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiedergabegerätes oder Ihres Verstärkers.

Um das Bild auf einem TV Gerät wiederzugeben, verbinden Sie ein Audio/Video-Kabel mit der Buchse AV OUT (Abb. 1/14) und das andere Ende mit dem TV Gerät.

Schalten Sie den Fernseher auf AV IN. Beachten Sie dafür bitte die mit dem TV Gerät mitgelieferte Bedienungsanleitung.

i HINWEIS:

Sie benötigen ein Audio-Kabel mit einen 4 pol. 3,5 mm Klinkenstecker, mit einer Stiftlänge von 17,5 mm, auf Cinch.

LCD Monitor - Bildschirmeinstellungen verändern

Drücken Sie die TasteMODE (Abb. 2/8), um das Einstellungsmenü aufzurufen.
Wählen Sie mit den Tasten ▲ und ▼(Abb. 2/9) die Option aus. Mit den Tasten ◀ und ▼(Abb. 2/7) nehmen Sie die Einstellung vor.
Drücken Sie die TasteMODE wiederholt, um zwischen dem Bild- und Optionsmenü zu wechseln, bzw. um das Menü wieder auszublenden.

i HINWEIS:

Das Menü blendet sich automatisch nach kurzer Zeit aus, wenn keine Einstellung vorgenommen wird.


Im Menü „Bild“ können Sie Helligkeit, Kontrast und die Farbe einstellen. Ebenfalls können Sie mit „Reset“ die Einstellungen wieder auf die werkseitigen Werte zurücksetzten.

Option

Hier können Sie Einstellungen zum Bildmodus vornehmen. Bildformat (16:9 und 4:3).

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen Seite 6, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Begriffe

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

i HINWEIS:

Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt. Dies ist keine Fehlfunktion des Gerätes.

18 Deutsch

Fernbedienung verwenden

CD/DVD laden

Bildschirmanzeige CD-Menü verstehen

1 | TRACK: 01/16 01:35 | 2

Bildschirmanzeige DVD-Menü verstehen

1 T 01/05 K 03/35 0:09:15 3

Medien wiedergeben

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

1. Schieben Sie am Gerät die Taste OPEN (Abb. 1/2) in Pfeilrichtung. Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Schließen Sie das CD/DVD Fach wieder. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD-VIDEO“).

Werden CDs abgespielt, so werden folgende Statusinformationen auf dem Bildschirm angezeigt:

■ Aktueller Track/Gesamtanzahl der Tracks (1).
Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 3/4) anzeigen lassen.

DVD-Menü

■ Aktueller Titel/Gesamtanzahl der Titel (1).
■ Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
■ Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit.
Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels angezeigt.
Die Anzeige erfolgt in Stunden, Minuten und Sekunden.
Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende,
- Anzeige aus.

Deutsch

Wiedergabe starten

1. Legen Sie eine CD/DVD in das CD/DVD-Fach Seite 18, „CD/DVD laden“.
2. Drücken Sie auf die Taste „▶II“ (Abb. 3/7) der Fernbedienung.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

Wiedergabe unterbrechen

1. Drücken Sie auf die Taste „(Abb. 3/7) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „▶ II“ (Abb. 3/7) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.

Audio-Sprache/ Audio-Modus ändern

Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/5), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der DVD.

i HINWEIS:

Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder „Stereo“ einstellen.

Untertitel anzeigen

Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/20), wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Wiedergabe stoppen

Drücken Sie während der Wiedergabe auf die Taste „■“ (Abb. 3/7). Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „▶ II“ (Abb. 3/7), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „■“ (Abb. 3/7), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „▶” (Abb. 3/7), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste „(Abb. 3/9), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste „(Abb. 3/9), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Zifferntasten der Fernbedienung ein (Abb. 3/22).

Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.

20 Deutsch

Passage über Menü ansteuern

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste SEARCH (Abb. 3/24) aus.
2. Wählen Sie die Rubrik mit den Richtungstasten (Abb. 3/9) aus.
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/22) vor. Nach kurzer Zeit beginnt die Wiedergabe.

DVD-Titel/Kapitel wiederholen

1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“ oder „Alle“ auf dem Bildschirm sehen.

CD-Track wiederholen

1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm erscheint die Meldung „Track“.

CD wiederholen

Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm die Meldung „Alle“ erscheint.

Wiederholen beenden

Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm keine Meldung mehr erscheint.

DVD-Menü verwenden

Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifisch und kann daher hier nicht näher beschrieben werden.

Drücken Sie auf die Taste MENU/PBC (Abb. 3/6), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/9). Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/18).

Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/22) der Fernbedienung eingeben

Schnell-Vor- oder Zurücklauf durchführen

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Drücken Sie auf die Taste >> bzw. (Abb. 3/12), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „2x“.
2. Drücken Sie mehrfach auf die Taste >> bzw. um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „▶II“ (Abb. 3/7), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Deutsch

Bildausschnitt vergrößern

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 3/14), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

i HINWEIS:

Mit den Richtungstasten (Abb. 3/9) können Sie sich im gezoomten Bild bewegen.

Bildwinkel ändern

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.

Drücken Sie auf die Taste ANGLE (Abb. 3/21), um den Bildwinkel zu ändern.

i HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „Ø“.

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

Lautstärke einstellen

Die gewünschte Lautstärke stellen Sie mit den Tasten VOL+ bzw. VOL-(Abb. 3/10) ein.

i HINWEIS:

Wurde die Lautstärke am DVD-Monitor leise geregelt, wird an der AV OUT Buchse (Abb. 1/14) kein Ton ausgegeben.

Playlist erstellen (CD/DVD)

CD:

Program

ENDE

WIEDERGABE

DVD:

Program

ENDE

WIEDERGABE

Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen. Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste PROGRAM (Abb. 3/15). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der Kapitel/Titel (bei DVDs) ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim Einlegen einer neuen CD/DVD verloren.

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/9).

2. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track (bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein. Verwenden Sie hierzu die Zifferntasten (Abb. 3/22).

3. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 3/9) am unteren Rand der Tabelle den Befehl „Wiedergabe“ auswählen.

4. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18) der Fernbedienung drücken.

22 Deutsch

Playlist löschen (CD/DVD)

1. Drücken Sie auf die Taste PROGRAM. Sie sehen nun eine Tabelle (Abb. CD bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/9) den Befehl „Löschen“ am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18) der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROGRAM.

Im Dateimodus arbeiten

Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen gespeichert sind. Solche Medien liegen häufig dann vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.

CD/DVD verwenden

1. Legen Sie die CD oder DVD in das Laufwerk → Seite 18, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Speicherkarte verwenden

Folgende Speicherkarten können Sie verwenden:

SD-Card
■ Multi Media Card
■ Memory-Stick

1. Stecken Sie die Speicherkarte mit dem Label nach hinten in den Kartenleser (Abb. 1/1).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung, um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus MEDIEN/SD aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/18).
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit den Richtungstasten und ENTER aus.

i HINWEIS:

Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern.

Deutsch

USB-Medium verwenden

Über den USB-Anschluss können Sie verschiedene USB-Speichermedien mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder Digitalkameras.

Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes.

1. Stecken Sie ein USB-Speichermedium direkt in den entsprechenden Anschluss des DVD-Players (Abb. 1/12).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung, um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus MEDIEN/USB aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/18).

i HINWEIS:

Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern.

1. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
2. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit den Richtungstasten und ENTER aus.

Datei/Verzeichnis auswählen und Wiedergabe starten

Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in das Laufwerk oder schließen Sie ein Speichermedium an.
2. Es erscheint ein Menüfenster in dem die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/9) in der Liste das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/18).

Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw. abgespielt.

Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von Dateien.

Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der Taste ENTER (Abb. 3/18) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.

Deutsch

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.

HINWEIS:

Mit der Taste „◀“ (Abb. 3/9) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.

Wiedergabe beenden

Drücken Sie auf die Taste „■“ (Abb. 3/7) der Fernbedienung, um die Wiedergabe zu beenden.

Bilder wiedergeben

Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

HINWEIS:

Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).
- Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im Allgemeinen immer einen Informationsverlust, im Bezug auf das ursprüngliche Format zur Folge hat.

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

HINWEIS:

Nach einigen Sekunden erscheint auf der rechten Seite im Menüfenster ein Vorschaubild.

Blättern

Manuell: Drücken Sie auf die Taste oder Abb. 3/11) der Fernbedienung, um vor oder zurück zu blättern.
Blättern unterbrechen: Drücken Sie auf die Taste▶II (Abb. 3/7), um den automatischen Bildwechsel zu unterbrechen. Drücken Sie erneut auf die Taste▶, um die Bildwiedergabe wieder zu starten.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

■ Vertikal spiegeln: Richtungstaste „▼“
■ Horizontal spiegeln: Richtungstaste „▲“
Um 90° im Uhrzeigersinn drehen: Richtungstaste „▶“
■ Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „

Überblendung

Während der Bildwiedergabe können Sie zwischen verschiedenen Überblendeffekten auswählen.

Drücken Sie wiederholt die Taste PROGRAM (Abb. 3/15).

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 3/17) der Fernbedienung drücken.

i HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.

Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Menü-Aufbau verstehen

Menü verwenden

**VORZUGSEINSTELLUNGEN ** TV TYP PAL AUDIO Auto UNTERTITEL NTSC DISK-MENU KI.SICHERUNG GRUNDEINST TV-STANDARD EINSTELLEN

DOLBY-DIGITAL-EINSTELLUNG DOPPELTES MONO DYNAMIK FULL 3/4 1/2 1/4 OFF DYN.KOMPR. AUSSCHALTEN

Im Setup-Menü finden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/9) der Fernbedienung ▶/▲.
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▲/▼).
■ Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/18) aus.
■ Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun hervorgehoben.
Um vom Untermenü ins Hauptmenü zu wechseln, drücken Sie die Richtungstaste (◀).

Schieberegler

Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▲▼).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

26 Deutsch

Überblick über das Hauptmenü

1 2 3 4 5

Allgemeine Einstellungen

** ALLGEMEINES SETUP-MENU ** TV BILDSCHIRM 4.3 PANSCAN WINKELZEICHEN 4.3 LETTERBOX OSD SPRACHE 16.9 GEHÖRLOS TITEL Wide Squeeze BILDS.SCHONER TV-ANZ.-MODUS EINST.

** ALLGEMEINES SETUP-MENO ** TV BILDSCHIRM WINKELZEICHEN OSD SPRACHE EIN GEHORLOS TITEL AUS BILDS.SCHONER WINKELZEICHEN EINSTELLEN

Allgemeine Einstellungen (1)
■ Audioeinstellungen (2)
■ Videoeinstellungen (3)
Voreinstellungen (4)
■ Kennwort Funktionen (5)

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

TV Bildschirm

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten.
4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen.
16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Bei dieser Einstellung werden Filme im 4:3 Format an das Seitenverhältnis des Wide-Screen-Fernsehers angepasst.

i HINWEIS:

Die Einstellung „4:3 PANSCAN“ wird nicht von allen DVDs unterstützt.

Winkelzeichen (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 3/21) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

** ALLGEMEINES SETUP-MENU ** TV BILDSCHIRM WINKELZEICHEN OSD-SPRACHE GEHORLOS TITEL BILDS.SCHONER ENGLISH FRANZOSISCH DEUTSCH ITALIENISCH SPANISCH PORTUG. OSD-SPRACHE AUSWÄHLEN

*** ALLGEMEINES SETUP-MENO ** TV BILDSCHIRM WINKELZEICHEN OSD SPRACHE GEHÖRLOS TITEL Ein BILDS.SCHONER AUS UNTERTITEL AUSBLENDEN

** ALLGEMEINES SETUP-MENU ** TV BILDSCHIRM WINKELZEICHEN OSD SPRACHE GEHÖRLÖS TITEL BILDS.SCHONER EIN AUS BILDS.SCHONER

Audioeinstellungen

AUDIO SETUP MENO DOWNMIX L/R DIGITAL AUSGANG STEREO SETUP DOLBY DIGITAL ABWÄRTSMISCHMODUS AUSW

AUDIO SETUP MENÜ DOWNMIX DIGITAL AUSGANG SPDIF/AUS SETUP DOLBY DIGITAL SPDIF/RAW SPDIF/PCM SPDIF EINSTELLEN

Gehörlos Titel (Kommentare)

Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

■ Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren.

Folgende Optionen stehen zur Auswahl:

■ Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.

Abwärtsmischen (Downmix)

Verändern Sie die Charakteristik der Lautsprecherausgabe:

L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
■ Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.

Digital Ausgang

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

■ SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
■ SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
■ SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

Deutsch

DOLBY-DIGITAL-EINSTELLUNG DOPPELTES MONO STEREO DYNAMIK L - MONO R - MONO MIX - MONO EINST. DOPPELTER MONO (1 + 1)

DOLBY-DIGITAL-EINSTELLUNG DOPPELTES MONO DYNAMIK FULL 3/4 1/2 1/4 OFF DYN. KOMPR. AUSSCHALTEN

Videoeinstellungen

*** VIDEO SETUP ** Schärfe Helligkeit Kontrast Farbton Sättigung Hoch Mittel Schwach Schärfe

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

Setup Dolby Digital

Doppeltes Mono

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

■ Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Dynamik

Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

FULL -1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert (FULL).
■ OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

Videoausgabe Einstellungen

In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videoausgabesignal anzupassen.

i HINWEIS:

Mit der Taste MODE (Abb. 3/8) können Sie dieses Menü ebenfalls aufrufen.

Voreinstellungen

**VORZUGSEINSTELLUNGEN ** TV TYP PAL AUDIO Auto UNTERTITEL NTSC DISK-MENU KI.SICHERUNG GRUNDEINST. TV-STANDARD EINSTELLEN

**VORZUGSEINSTELLUNGEN ** TV TYP AUDIO ENGLISH UNTERTITEL FRANZÓSISCH DISK-MENU DEUTSCH KI.SICHERUNG ITALIENISCH GRUNDEINST.SPANISCH PORTUGIESISCH SONSTIGE BEVORZUGTE AUDIOSPRACHE

**VORZUGSEINSTELLUNGEN ** TV TYP 1 KIND.-SICHER AUDIO 2 O. ALTERSB. UNTERTITEL 3 FREIG AB 6 DISK-MENU 4 FREIG AB 12 KI.SICHERUNG 5 FREIG AB 16 GRUNDEINST. 6 N.FREI U.16 7 N.FREI U.18 8 ERWACHSENE SPERRFUNKTION AUSWÄHLEN

TV- Standard

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerätes an. Folgende Optionen stehen zur Auswahl:

■ PAL: In Europa verbreitetes System.
AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
■ NTSC: Primär in Nordamerika verbreitetes System.

Audiomenü; Untertitel; Disk Menü

■ Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Kindersicherung (Jugendschutz)

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden. Folgende Kinderschutz-Optionen können ausgewählt werden:

■ Kind.-sich: Kindergeeignet.
■ O. Altersb.: Für alle Altersgruppen geeignet.
■ Freig ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
■ Freig ab 12: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 12 Jahren unangemessen sein.
■ Freig ab 16: Eine elterliche Begleitung ist notwendig.
N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.

Deutsch

**VORZUGSEINSTELLUNGEN ** TV TYP AUDIO UNTERTITEL DISK-MENU KI.SICHERUNG GRUNDEINST. RÜCKSTELLEN WERKSEINSTELLUNG LADEN

Kennwort Funktion

*** PASSWORD SETUP MENU ** KENNWORTMODUS EIN PASSWORD AUS KENNWORTMODUS

*** PASSWORD SETUP MENU ** KENNWORTMODUS PASSWORD ÄNDERN PASSW. ÄNDERN

Grundeinstellung

Wählen Sie den Befehl „Werkseinstellung/Rückstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Kennwortmodus

EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.

Passwort

In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.

Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1369“.

HINWEIS:

Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.

Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:

1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den Zifferntasten (Abb. 3/22) der Fernbedienung ein. Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/18).

Fehlerbehebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Sollten Sie dennoch das Problem nicht beheben können, kontaktieren Sie bitte zunächst die untenstehende Service E-Mail Adresse an.

[e-mail]

Fehler Mögliche Ursache Lösung
Netzanzeige leuchtet nicht	keine Stromversorgung	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.
		Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
	keine Stromversorgung/Netzschalter ausgeschaltet	Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/16; 2/2).
Es wird kein Bild angezeigt	Bei Betrieb an einem Fernsehgerät:Videokabel nicht richtig verbunden	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Überprüfen Sie den richtigen Sitz des Video-Kabels. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
	DVD/CD nicht kompatibel Verwenden Sie nur kompatible Medien.
	DVD/CD liegt verkehrt herum im CD/DVD-Fach	Drehen Sie die CD/DVD herum.
	CD/DVD ist verschmutzt Reinigen Sie die CD/DVD.
	CD/DVD ist beschädigt Verwenden Sie eine andere CD/DVD.
	Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
	Kindersicherung ist aktiviert Deaktivieren Sie den Kinderschutz.
Keine Reaktion auf Tastendruck	Probleme mit der Stromversorgung oder statische Aufladung des Gerätes	Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät wieder ein.
Kein Ton Bei Betrieb	an einem Fernsehgerät:Audiokabel wurde nicht ange-schlossen	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Überprüfen Sie den richtigen Sitz des Audio-Kabels. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	Lautstärke leise geregelt. Erhöhen Sie die Lautstärke, durch Drücken der (VOL+)Lautstärketasten (Abb. 1/6; Abb. 3/10).
	Kopfhörer nicht richtig eingesteckt	Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
	Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.

32 Deutsch

Fehler Mögliche Ursache Lösung

Fernbedienung funktioniert nicht	falsche Haltung Die Fernbedienung zeigt nicht auf den DVD-Player.
	zu weit entfernt Stellen Sie sicher, dass die Fernbedienung nicht weiter als 5 Meter vom Gerät entfernt ist.
	Batterie leer Wechseln Sie die Batterie der Fernbedienung.
Titel werden in falscher Reihenfolge gespielt	Playlist wird verwendet Löschen Sie die Playlist.
DVD kann nicht abgespielt werden	DVD nicht finalisiert Verwenden Sie eine finalisierte DVD.

Batterieentsorgungshinweis

Batterien / Akku

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Das Gerät (DVD Monitor) enthält einen wiederaufladbaren Akku. Verbrauchte Batterien und Akkumulatoren (Akkus) gehören nicht in den Hausmüll.

Die Batterien/Akkus müssen entnommen werden, bevor das Produkt in die Entsorgung geht. Wenden Sie sich hierfür an eine qualifizierte Person oder kontaktieren unseren Service.

Hinweise zum Umgang mit Batterien/Akku:

■ Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
■ Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
Achten Sie beim Einlegen der Batterie auf die Polarität.
- Öffnen Sie Batterien/Akku nicht gewaltsam.
■ Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
■ Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
■ Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden einen Arzt aufsuchen.
Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus:

PR = Zink-Luft-Batterie

LR = Alkaline-Batterie

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per Email übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

Konformitätserklärung

Hiermit erklärt die Firma ETV – Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät DVD 4551 LCD in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

OSD-Menü Übersicht

** ALLGEMEINES SETUP MENÜ ** ** VIDEO SETUP **
TV BILDSCHIRM 4:3 PANS	CAN Schärfe Hoch4:3 LETTERBOX Mittle16:9 SchwachWIDE SQUEEZE Helligkeit
WINKELZEICHEN EIN KontrastAUS Farbton
OSD SPRACHE Sättigung
GEHÖRLOS TITLE EIN	AUS ** VORZUGSEINSTELLUNGEN **
BILDS.SCHONER EIN TV	TYP PALAUS

** AUDIO SETUP MENÜ **
DOWNMIX	LT/RTStereo
DIGITAL AUSGANG	SPDIF/AUSSPDIF/RAWSPDIF/PCM
SETUP DOLBY DIGITAL	DOLBY-DIGITAL-EINSTELLUNG
	DOPPELTES MONO	STEREOL-MONOR-MONOMIX-MONO
	DYNAMIK

	AutoNTSC
AUDIO
UNTERTIT
DISK MENÜ
KI.SICHERUNG	1 KIND.-SICH2 O. ALTERSB.3 FREI AB 64 FREI AB 125 FREI AB 166 N.FREI U.167 N.FREI U.188 ERWACHSENE
GRUNDEINST.	RÜCKSTELLEN

** PASSWORT SETUP MENÜ **
KENNWORTMODUS	EINAUS
PASSWORT	ÄNDERN

English

Elektro-Technische Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40 47906 Kempen
