RSX 160 - Freisprecheinrichtung fürs Auto ETON - Kostenlose Bedienungsanleitung

Produkttyp	Freisprecheinrichtung fürs Auto
Marke	ETON
Modell	RSX 160
Kategorie	Freisprecheinrichtung
Anschluss	Bluetooth
Bluetooth-Version	4.0
Reichweite	bis zu 10 m
Freisprechfunktion	Ja, mit Rauschunterdrückung
Sprachsteuerung	Ja (kompatibel mit Siri und Google Assistant)
Musik-Streaming	Ja (A2DP)
Anruffunktionen	Annehmen, Beenden, Rückruf, Stumm
Stromversorgung	12 V Zigarettenanzünder
Ladezeit	ca. 2 Stunden
Betriebsdauer	ca. 15 Stunden Gesprächszeit
Standby-Zeit	ca. 300 Stunden
Abmessungen (B x H x T)	95 x 50 x 20 mm
Gewicht	50 g
Befestigung	Klemmhalterung für Sonnenblende oder Armaturenbrett
Mikrofon	Integriertes Richtmikrofon
Lautsprecher	Integrierter Lautsprecher
Mehrfachverbindung	Bis zu 2 Geräte gleichzeitig
Kompatible Geräte	Smartphones, Tablets mit Bluetooth
Lieferumfang	Freisprecheinrichtung, USB-Ladekabel, Kfz-Adapter, Halterung, Bedienungsanleitung
Betriebsanleitung	Kostenlos als PDF verfügbar

Häufig gestellte Fragen - RSX 160 ETON

Wie schließe ich die ETON RSX 160 Freisprecheinrichtung an mein Auto an?

Stecken Sie den Kfz-Adapter in den Zigarettenanzünder und verbinden Sie das Gerät über Bluetooth mit Ihrem Smartphone. Schalten Sie die Zündung ein, das Gerät startet automatisch.

Wie koppele ich mein Smartphone mit dem RSX 160?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach neuen Geräten. Wählen Sie 'ETON RSX 160' aus der Liste. Bei Bedarf geben Sie den PIN '0000' ein.

Kann ich mit dem RSX 160 Musik streamen?

Ja, der RSX 160 unterstützt A2DP und kann Musik von Ihrem Smartphone drahtlos über die Autoradio-Lautsprecher abspielen.

Warum hört man mich beim Telefonieren nicht gut?

Stellen Sie sicher, dass das Mikrofon nicht blockiert ist und der Abstand zum Mund etwa 30 cm beträgt. Die Rauschunterdrückung sollte aktiviert sein. Überprüfen Sie die Position der Freisprecheinrichtung.

Wie lange hält der Akku des RSX 160?

Der Akku hält bis zu 15 Stunden Gesprächszeit und bis zu 300 Stunden Standby. Bei geringer Akkuladung leuchtet eine rote LED.

Kann ich zwei Telefone gleichzeitig verbinden?

Ja, der RSX 160 unterstützt Multipoint-Technologie und kann zwei Geräte gleichzeitig verbinden. Sie können Anrufe von beiden Geräten annehmen.

Wie reinige ich die Freisprecheinrichtung?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel, die das Gehäuse beschädigen könnten.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie die Stromversorgung: Steckt der Kfz-Adapter richtig und leuchtet die Kontrollleuchte? Versuchen Sie, das Gerät über USB aufzuladen. Falls das Problem bestehen bleibt, setzen Sie das Gerät zurück (Reset-Taste).

Ist das Gerät mit meinem Autoradio kompatibel?

Der RSX 160 funktioniert unabhängig vom Autoradio über einen integrierten Lautsprecher und Mikrofon. Er kann auch mit einem AUX-Kabel verbunden werden (nicht im Lieferumfang).

Wo finde ich die Bedienungsanleitung für den ETON RSX 160?

Die Bedienungsanleitung steht als kostenloser PDF-Download auf notice-facile.com zur Verfügung. Sie können sie direkt auf der Produktseite herunterladen.

BEDIENUNGSANLEITUNG RSX 160 ETON

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.

Lautstärke und Fahrerbewußtsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Mißbrauch seiner Produkte entstehen.

Attention!

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.

Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor Sie sich versichert haben daß darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.

Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle Kurzschlüsse zu verhindern.

Einbauplätze wählen

Für eine einfache Montage benutzen Sie die vorgesehenen Original-Einbauplätze. Diese Wahl bringt erheblich kürzere Montagedauer und beste optische Integration. Vermeiden Sie Plätze hinter dicken Stoffen. Dies kann, besonders bei Hochtönern, den Klang und die Lautstärke beeinträchtigen.

Zu nahe Montage der Hochtöner an reflektierende Flächen kann den Stereoeffekt beeinträchtigen. Jedes Mittel/Tieftöner und Hochtöner-Paar sollte nicht weiter als 60 cm auseinander liegen. Wenn Sie zuerst den Mittel/Tieftöner montieren und die Anschlußkabel verlegen, können Sie die optimale Position für die Hochtöner an verschiedenen Plätzen ausprobieren, bevor Sie diese fest einbauen.

Einbau der Mittel/Tieftöner

Können Sie den Lautsprecher nicht am Original-Einbauplatz montieren, ist der allgemein meistgenutzte Ort die Türverkleidung.

1. Nach der Wahl des entsprechenden Platzes entfernen Sie vorsichtig die Verkleidung. Versichern Sie sich, daß genügend Einbautiefe vorhanden ist und keine beweglichen Teile (Fenster, Fensterkurbel) in ihrer Funktion behindert werden.

Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile die bei der Demontage beschädigt werden können.

1. Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein entsprechendes Loch in die Verkleidung und eventuell in das dahinterliegende Karosserieblech und bohren die Löcher für die Befestigungsschrauben. Montieren Sie die Teile wie in Abbildung 1 dargestellt.

Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

1. Bei der Verwendung von Gittern oder Verkleidungen vor dem Lautsprecher versichern Sie sich, daß genügend Raum für den Weg des Lautsprecher-Konus vorhanden ist. Sollte der Abstand nicht ausreichen, kann der Konus gegen die Verkleidung vibrieren und der Lautsprecher dadurch beschädigt werden.

Einbau der Hochtöner (nur RS 161)

Die Hochtöner können eingebaut oder aufgebaut werden. Bedenken Sie, daß sich bei Montage in der Türe die Halterungen der Hochtöner durch häufiges Türenschlagen lösen können.

1. Einbau: Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein entsprechendes Loch. Verlegen Sie das zuführende Anschlußkabel und montieren die Teile wie in Abbildung 2 gezeigt.

Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile, die bei der Demontage beschädigt werden können.

Die Besonderheit des ETON Einbaugehäuses ist, daß Sie den Hochtönereinsatz schwenken und drehen können, um die optimale Abstrahlrichtung zu Ihrer Sitzposition zu erzielen. Siehe Abbilung 3.

Demontage: Um den Hochtönereinsatz aus dem Einbaugehäuse zu entfernen, drehen Sie den Einsatz in mittlere Position, nehmen zwei metallene Rundstäbchen mit ø1,0 mm und stecken diese bis zum Anschlag in die beiden Öffnungen rechts und links des Einsatzes. Durch Schwenken des Hochtöners können Sie ihn nun nach oben entnehmen.

1. Aufbau: Bohren Sie unter Zuhilfenahme des Aufbaugehäuses zwei Löcher für die Befestigungsschrauben und ein Loch für das zuführende Anschlußkabel. Beachten Sie dabei die von Ihnen gewünschte Neigung des Aufbaugehäuses. Montieren Sie die Teile wie in Abbildung 4 gezeigt.

ELEKTRISCHER ANSCHLUSS

Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer scharfen Blechkante beschädigt werden kann, um Kurzschlüsse und daraus resultierende Schäden am Verstärker oder der Lautsprecher zu vermeiden.

Bitte verwenden Sie nur die beigefügten Krempkontakte für die Anschlüsse und löten Sie diese nicht an, um eine Beschädigung der Komponenten zu vermeiden.

1. Folgen Sie den Anschlußplänen der Abildungen 5 und 6, um das Lautsprechersystem mit Ihrem Autoradio und eventuell mit einem Verstärker zu verbinden.

Achten Sie unbedingt auf die Polarität aller Anschlüsse.

(+auf +, -auf-)

Die Hochtöner dürfen nur über eine Weiche angeschlossen sein.

1. Nun können Sie die Fahrzeug-Batterie wieder anklemmen und das Lautsprecher-System testen.

Achtung: Geben Sie keine Spannung auf die Hochtöner, bevor Sie sie an die passive Weiche angeschlossen zu haben.

MECHANICAL INSTALLATION

Abbildung 1 Figure 1
Einbau Mittel/Tieftöner Flush mount of Mid/Woofer

Abbildung 2 Einbau Hochtöner (nur RS 161) Figure 2 Flush mount of Tweeter (RS 161 only)

Abbildung 3 Einbau Hochtöner (nur RS 161)
Figure 3 Flush mount of Tweeter (RS 161 only)
Schwenken und Drehen Swivel and turn

Abbildung 4 Aufbau Hochtöner
Figure 4 Surface mount of Tweeter

Cable: + red - black

Abbildung 5
Figure 5

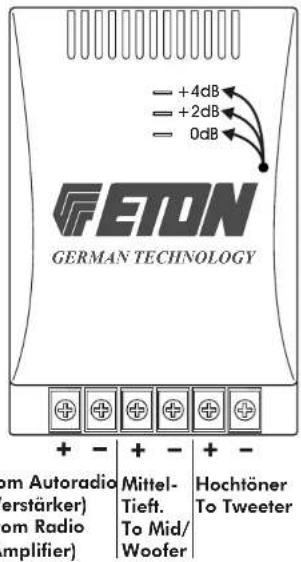

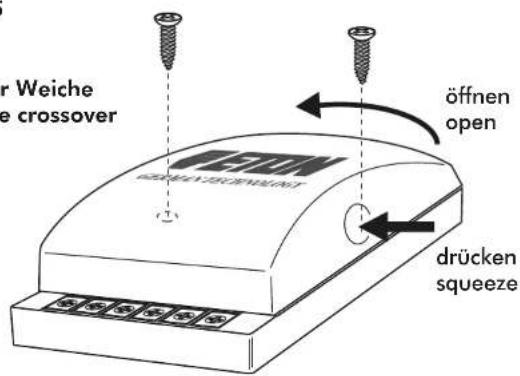

Montage der Weiche Installing the crossover

Anschlußplan für Weiche
Wiring diagram crossover

Abbildung 6

Figure 6

Anschlußplan für

2 Kanal

4 Kanal

Wiring diagram for

2-channel

4-channel

Technische Daten / Specifications

Nennbelastbarbeit / Nominal Power 70 W

Max. Belastbarkeit / Max. Power 110 W

Konus / Cone Material Glasgewebesandwich / glassfiber sandwich

Impedanz / Nominal Impedance 4 W

Frequenzbereich / Frequency Response 38 - 24000 Hz

Frequenz Weiche / Crossover Frequency 2500 Hz

Empfindlichkeit / Sensitivity 87 dB

Hochtönermaße / Tweeter Dimensions 40 mm ∅

10 mm (depth)

Mittel/Tieftönermaße / Mid/Woofer Dimensions 165 mm ∅

66 mm (depth)
