BEDIENUNGSANLEITUNG TT-micro S302 HDMI TechnoTrend

Melchior-Bauer-Str. 5

99092 Erfurt / Deutschland

Technische Änderungen vorbehalten.

Stand: 10/2008

1. Bedien- und Funktionselemente .....5
   Vorderansicht des Receivers ....5
   Rückansicht des Receivers 5
   Fernbedienung 6

2. Ihr Gerät stellt sich vor 8
   Herzlich Willkommen! 8
   Ihr neuer Receiver und Premiere 8
   Das bietet Ihr neuer Digital-Receiver .....10
   Lieferumfang ....10

3. Sicherheit und Umweltschutz 11

4. Inbetriebnahme ..... 14 Receiver anschließen ..... 14 Premiere Smartcard einstecken ..... 17

5. Umgang mit der Fernbedienung ....18 Batterie in Fernbedienung einlegen ....18 Fernbedienung richtig nutzen ....18

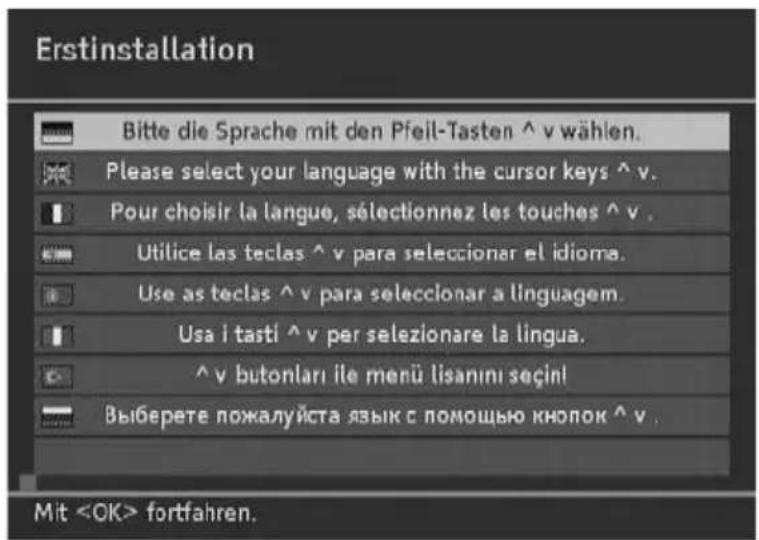

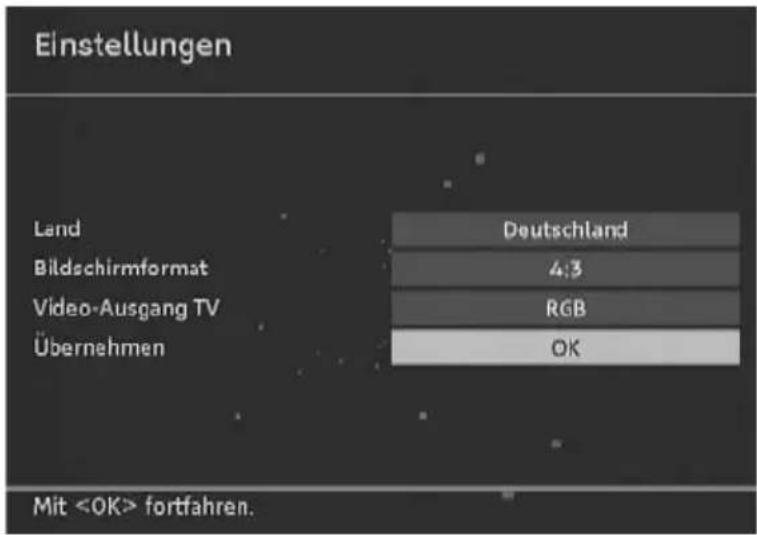

6. Erste Schritte (Installation) ..... 19 Receiver einschalten ..... 19 Bildschirm-Menü (OSD) verwenden ..... 19 Erstinstallation ..... 20

7. Gebrauch ..... 23 Programmwechsel ..... 23 Lautstärkeregelung ..... 23 Infobanner aufrufen ..... 24 Optionen nutzen ..... 25 Videotext verwenden ..... 26

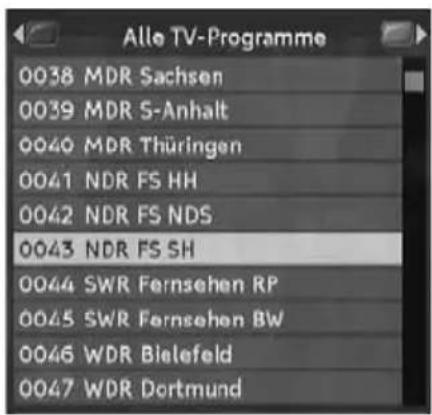

Programmliste nutzen 27

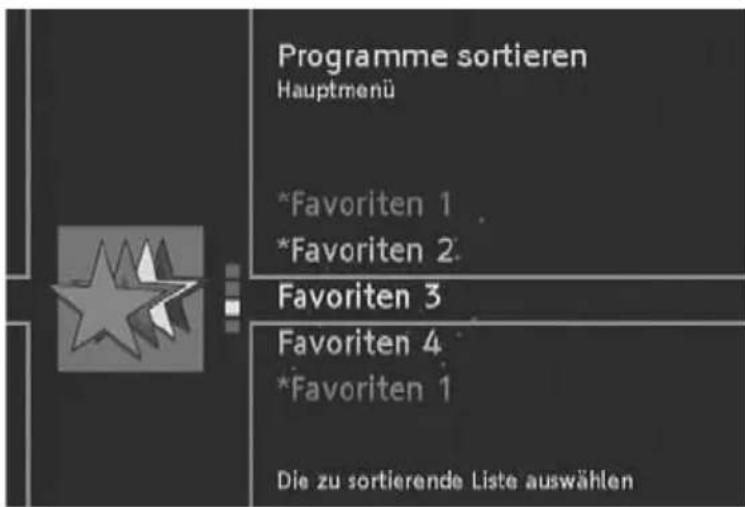

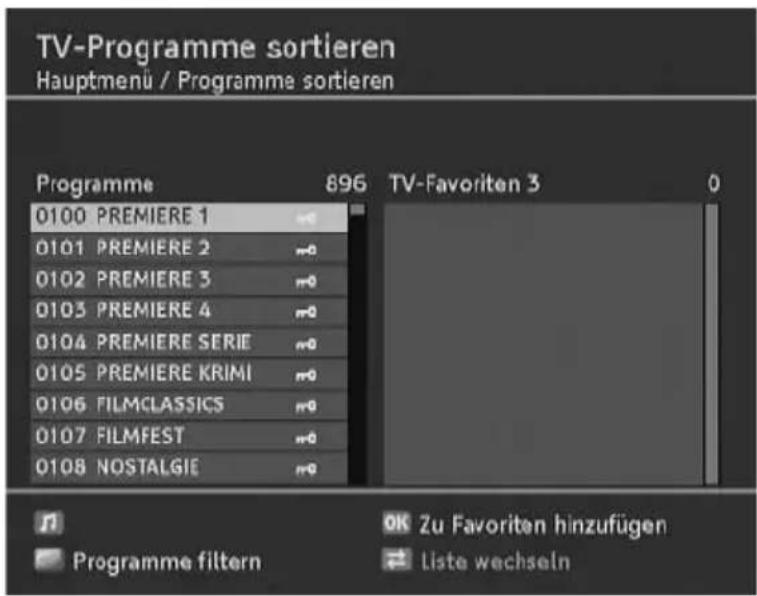

Favorite 28

Programmsuchlauf 33

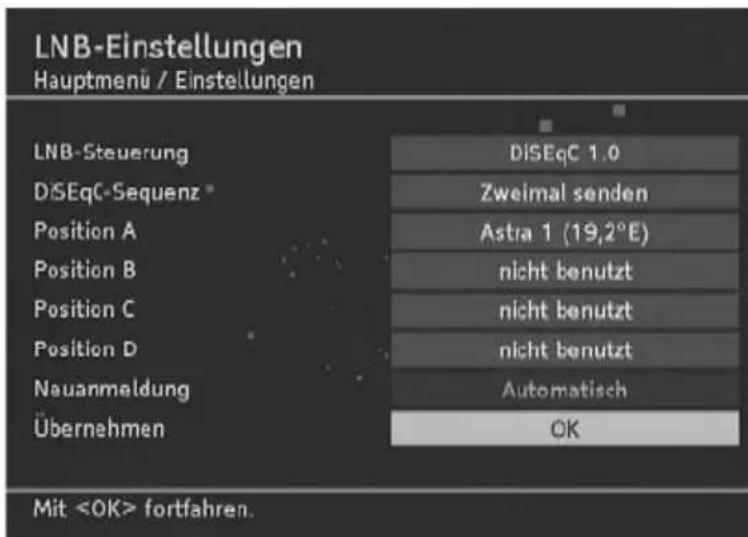

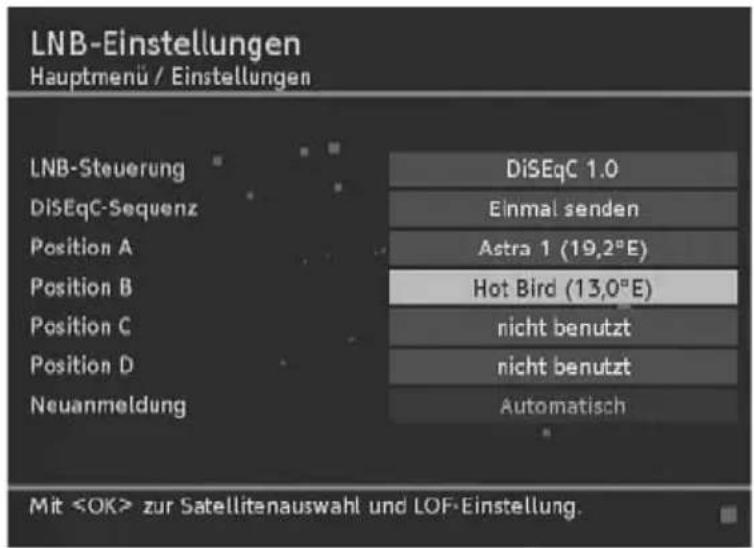

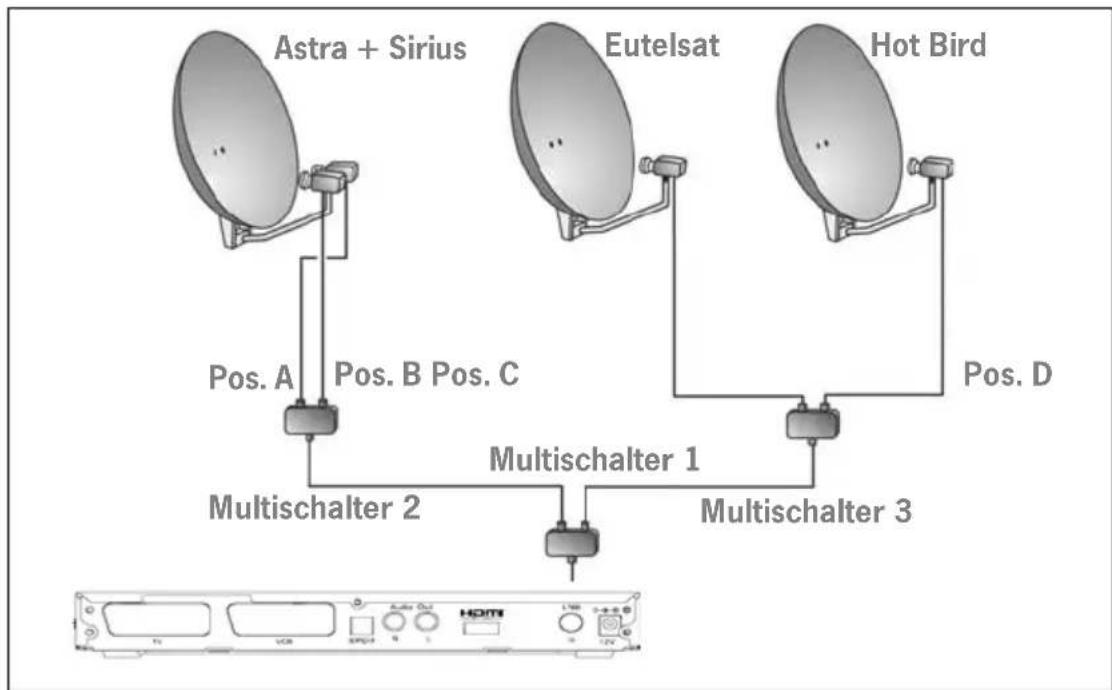

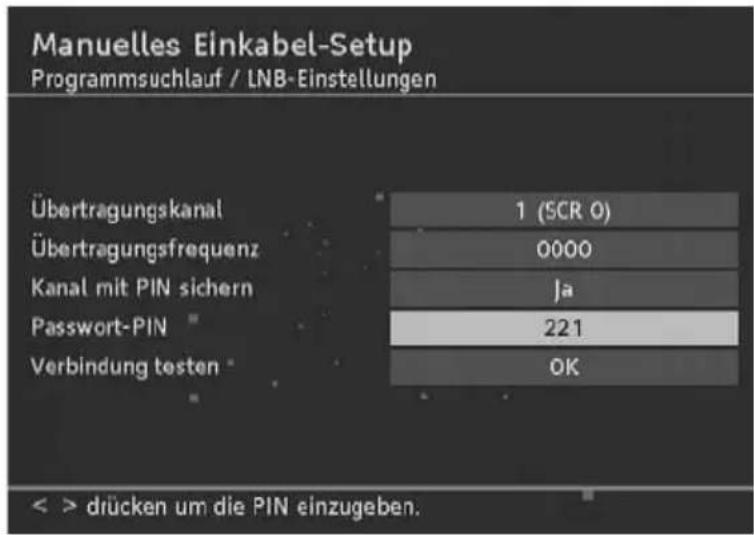

LNB-Einstellungen 34

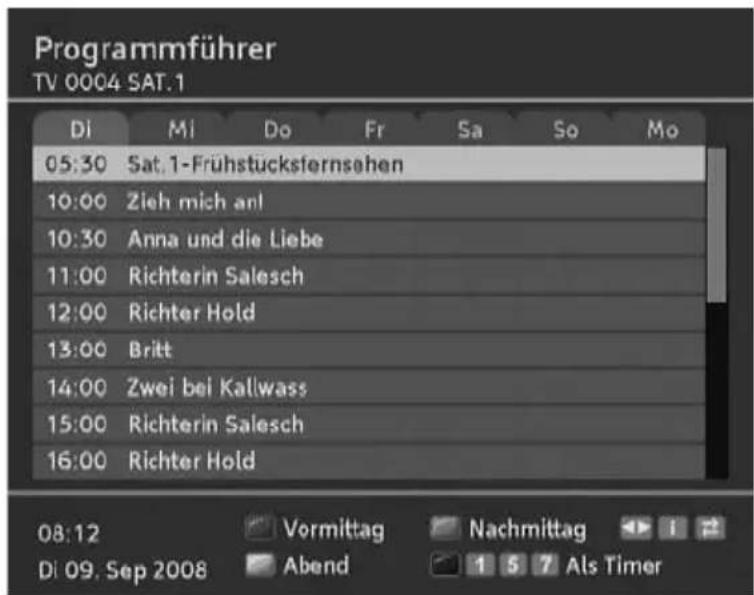

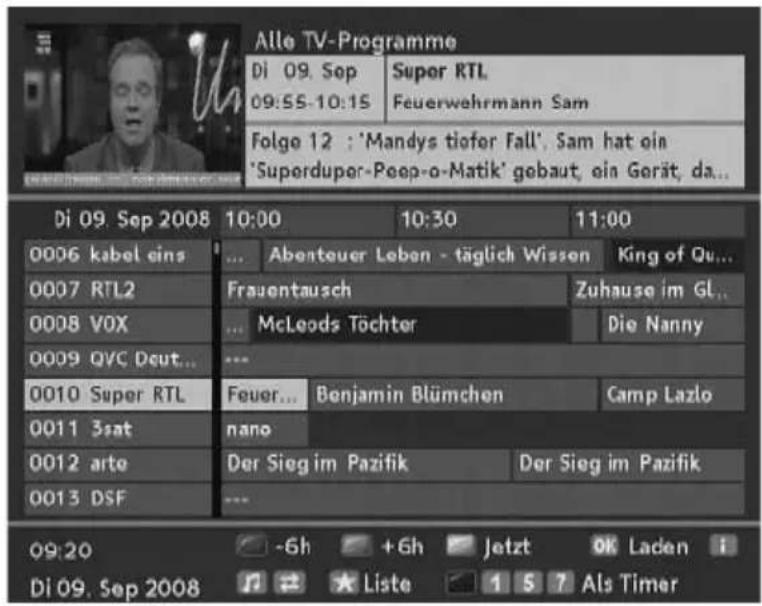

EPG 38

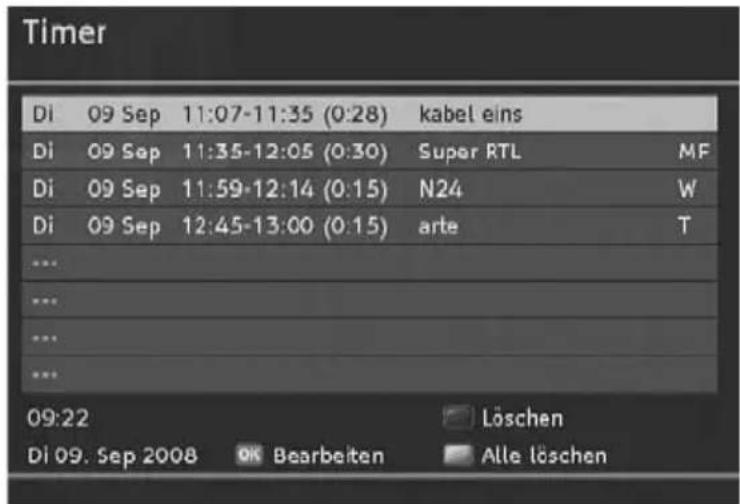

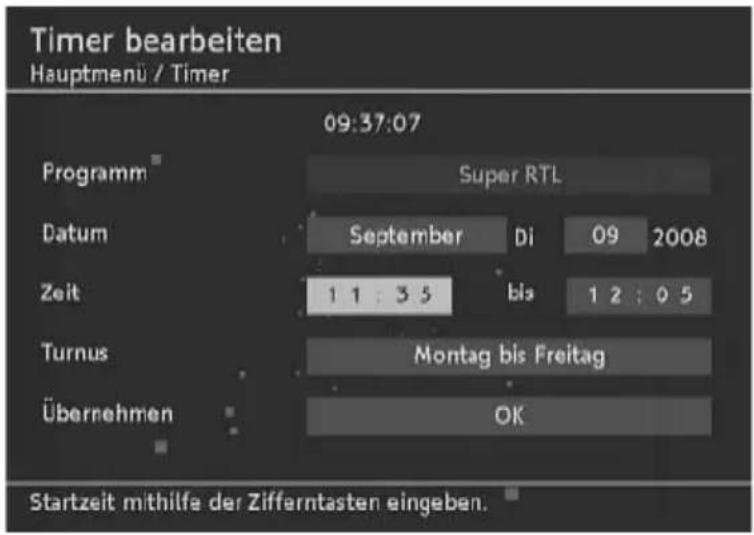

Timer 40

Radio-Betrieb 43

Sonstige Funktionen 44

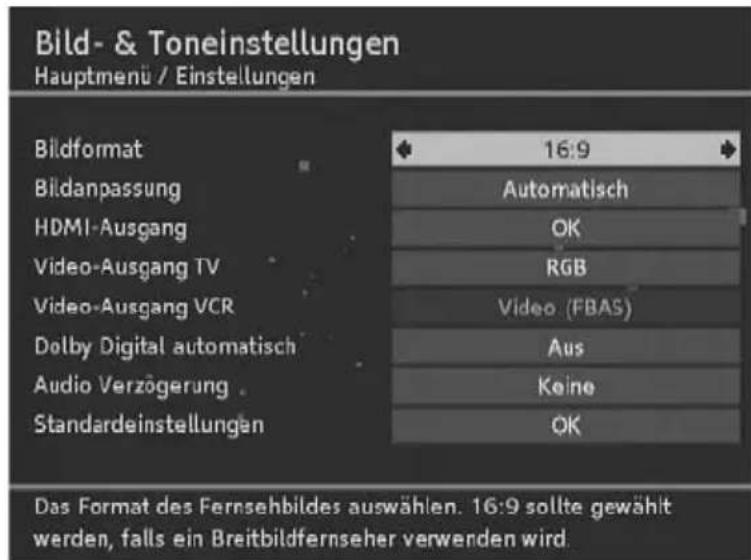

Einstellungen 46

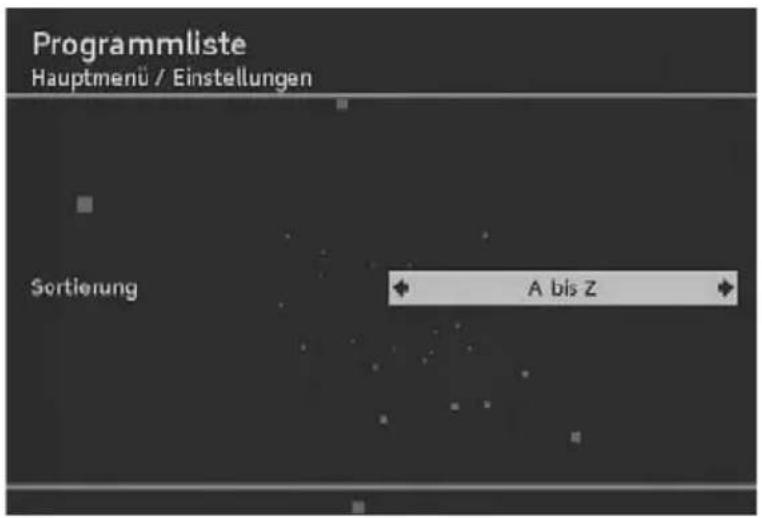

Programmliste 53

Premiere Menü 53

1. Premiere Sonderfunktionen .....58

Premiere anmelden 58

Premiere Suchlauf 58

Premiere Kanäle 58

Sonderfunktionen 59

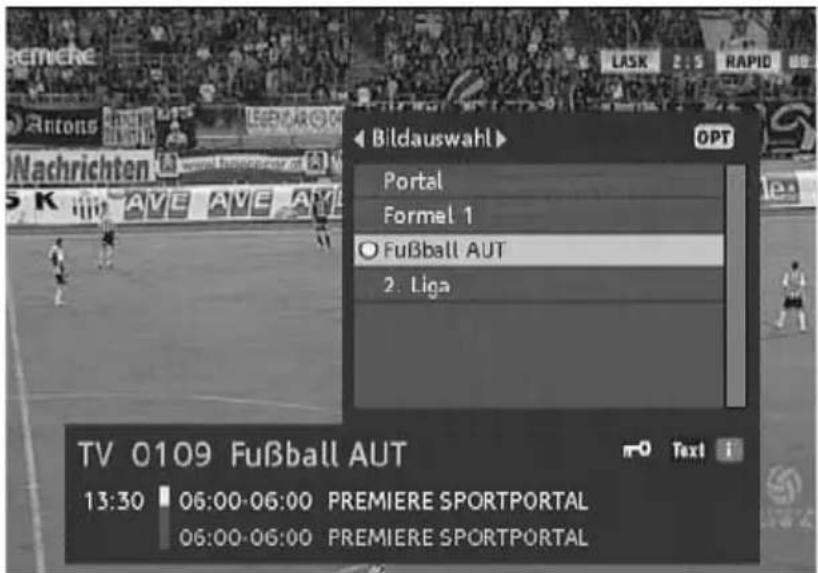

Premiere Sportportal 59

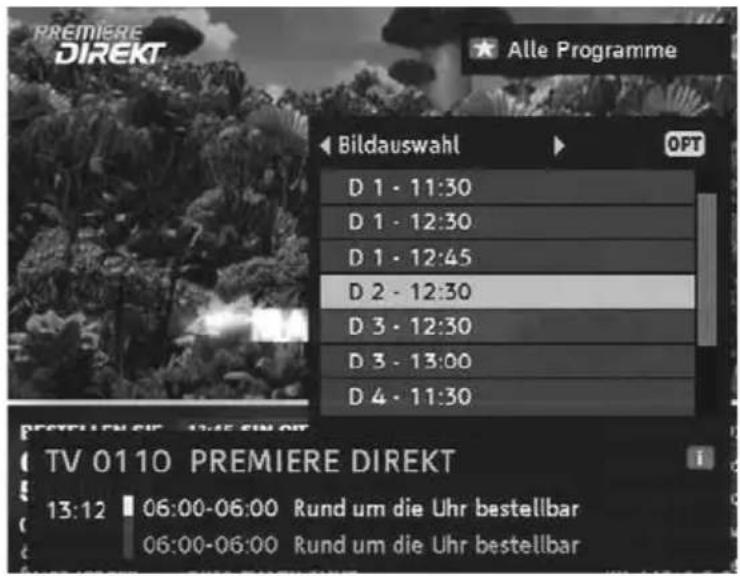

PREMIERE DIREKT (Near-Video-on-Demand) 60

1. Allgemeine Sonderfunktionen .....61

Jugendschutz-PIN-Code 61

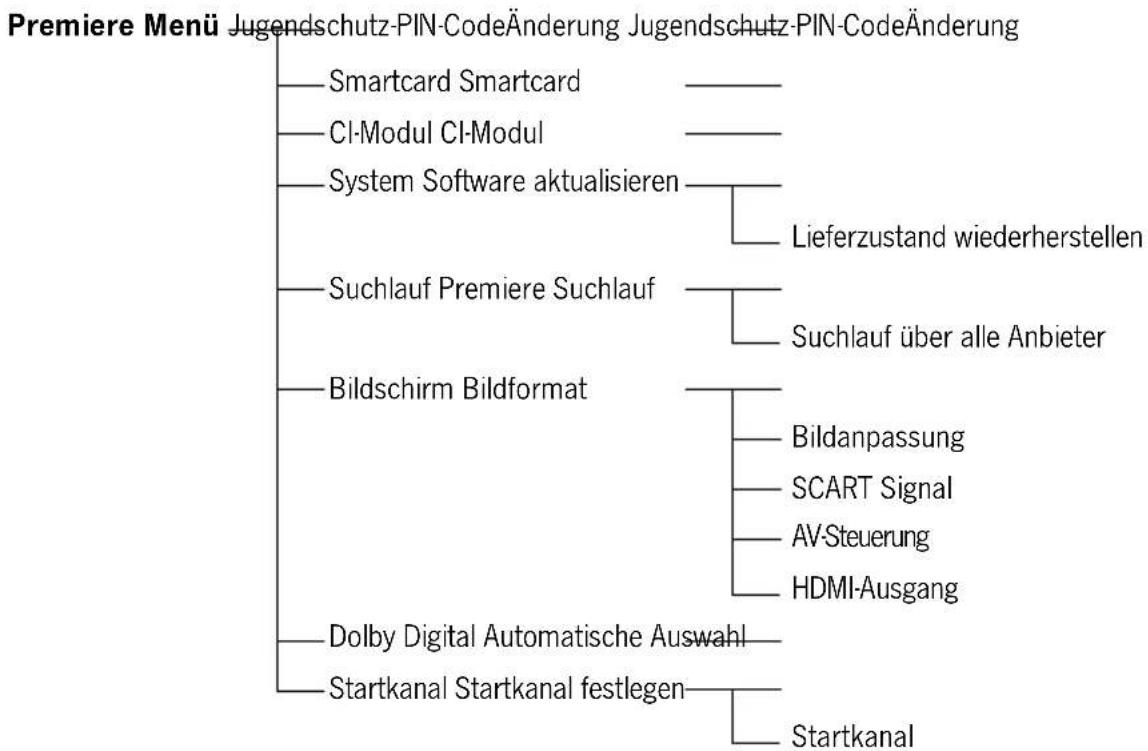

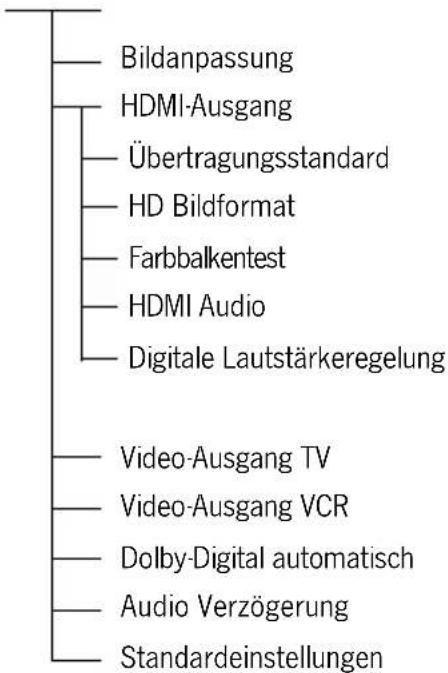

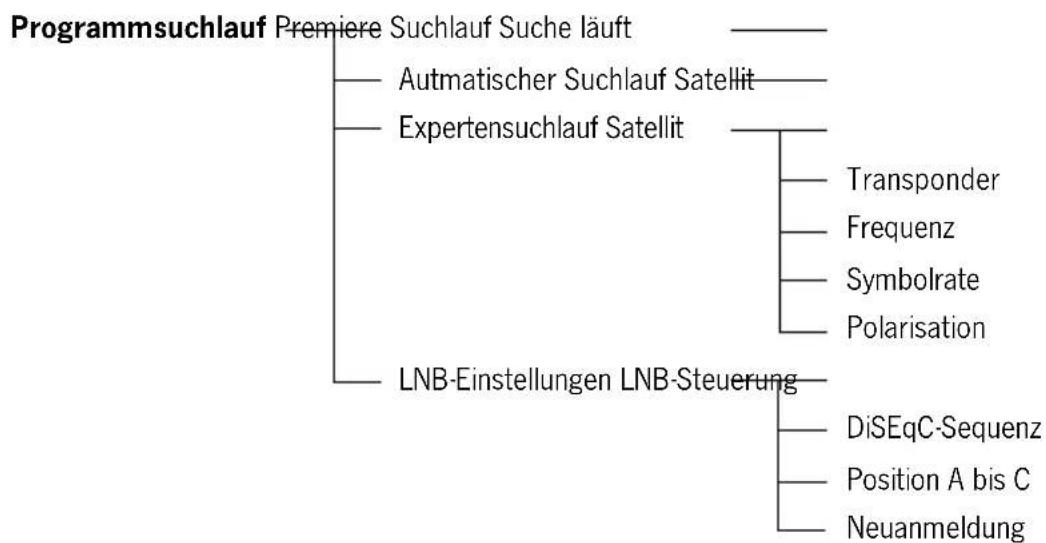

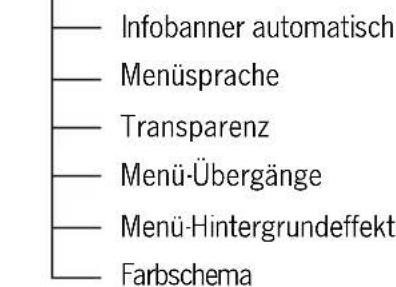

1. Menü Struktur .....62

2. Fehlerdiagnose ....65

3. Technische Daten .....68

4. Service und Garantie .....71

1. Bedien- und Funktionselemente

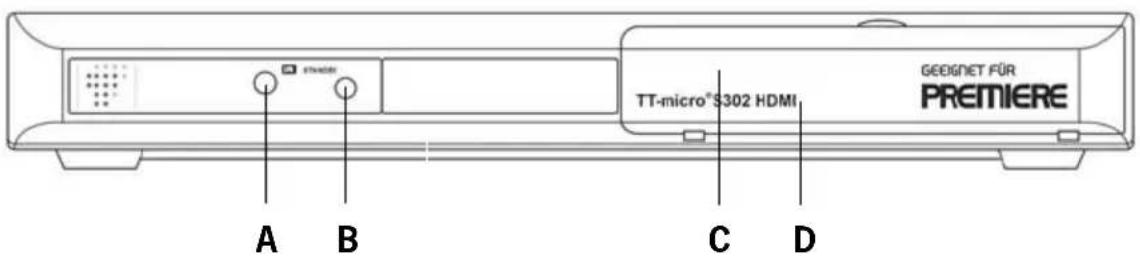

• Vorderansicht des Receivers

GEEIGNET FÜR PREMIERE TT-micro®S302 HDMI A B C D

A IR-Empfänger

B LED-Anzeige

grün: Gerät ist eingeschaltet

rot: Gerät im Stand-By-Modus

keine Farbanzeige: Gerät ist stromlos

C CI-Schacht (hinter Klappe, oben)

D Kartenleser (hinter Klappe, unten)

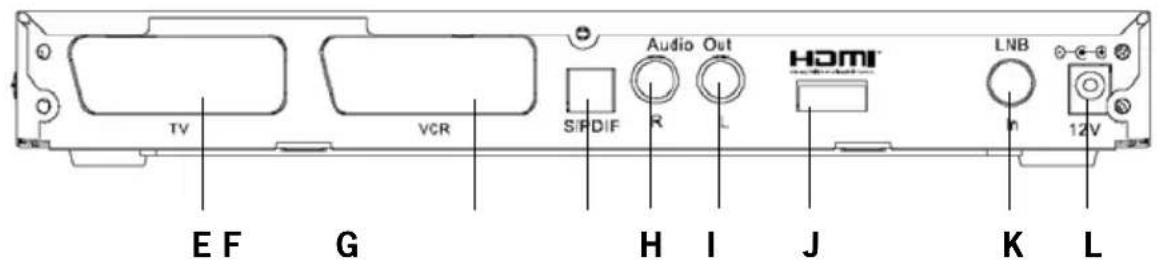

• Rückansicht des Receivers

F VCR/DVD-SCART-Buchse

G S/PDIF-Ausgang (Audio digital)

H Analog Audio R (rechts)

I Analog Audio L (links)

J TV-HDMI-Anschlussbuchse

K Eingangsbuchse für Satellitenantenne

L Stromnetzanschluss 12 V

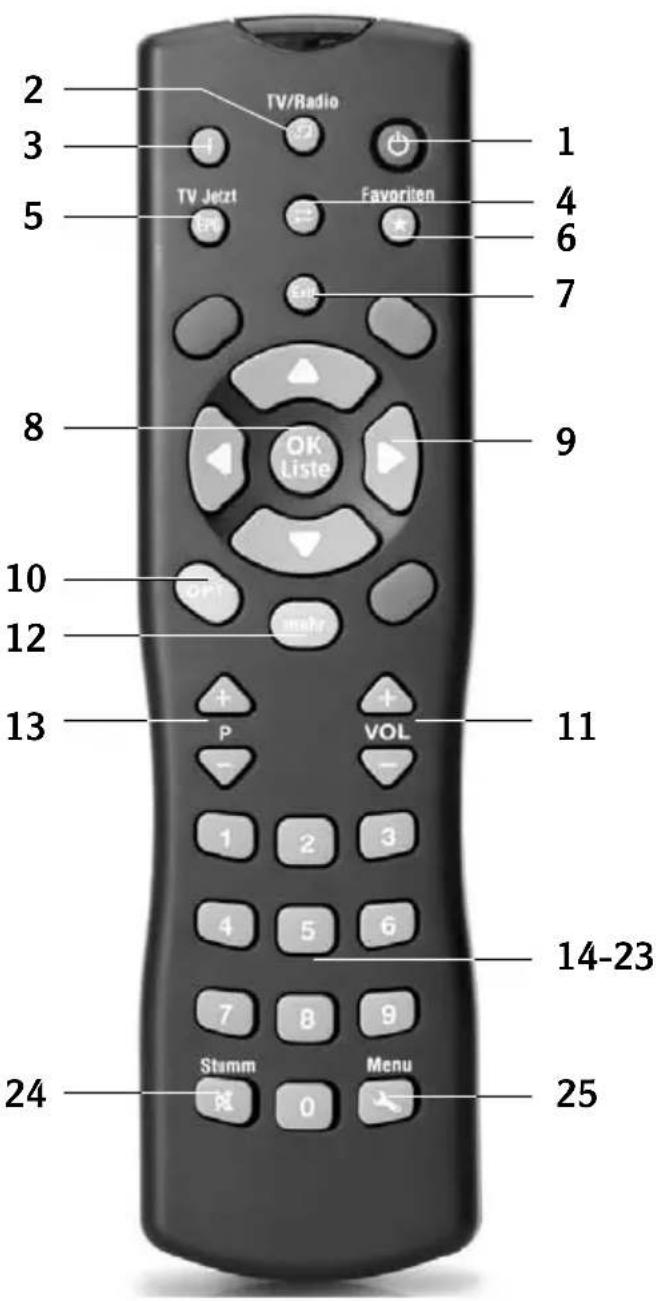

- Fernbedienung

TV/Radio 1 3 TV Jetzt Favorite 5 Exit 6 7 8 OK Liste 9 10 OPT VOL 11 12 Sahr 13 P - 1 2 3 4 5 6 7 8 9 Stamm Menu 24 25 14-23

Bedienelemente der Fernbedienung

1 Ein / Aus

2 TV/Radio-Taste

Zwischen TV- und Radiomodus wechseln

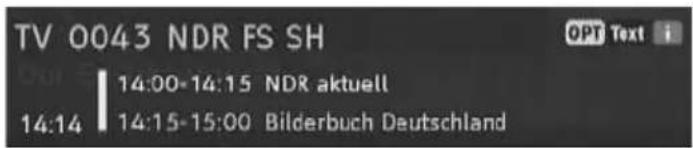

3 Info-Taste / i-Taste

1x drücken: blendet Infobanner ein 2x drücken: blendet erweiterten Infobanner ein

4 ZAP-Taste

Wechseln zwischen den beiden zuletzt eingestellten Programmen

10 Farb-Tasten

gelb:

öffnet das Optionsmenü (bei geöffnetem Infobanner)

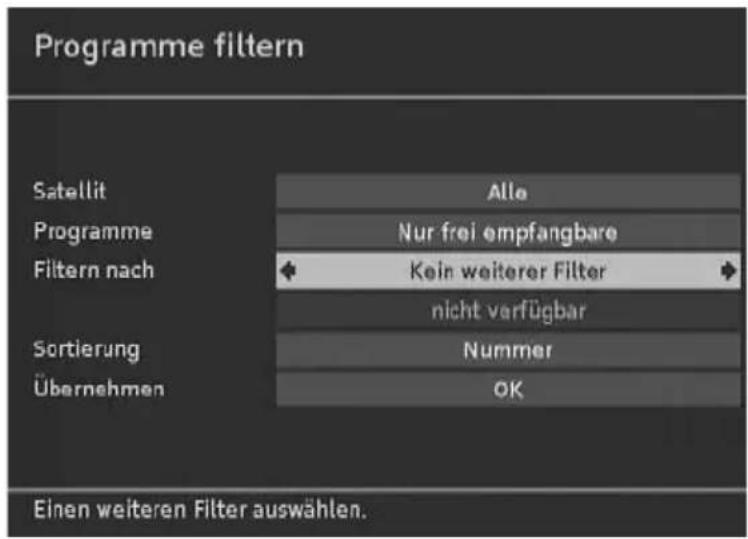

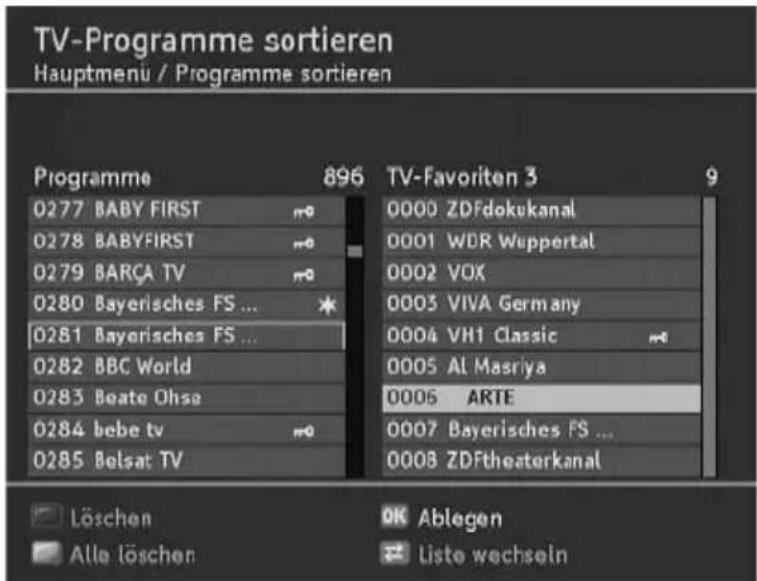

Filter-Funktion im „Programme sortieren“ Fenster

blau:

zeigt den Videotext an, Änderung der Zeilenzahl bei HDMI-Anschluß während des laufenden Programm

grün:

Audio-Ausgänge während des laufenden Programms wählen

rot:

ermöglicht Bildanpassung während des laufenden Programms (nicht immer verfügbar)

5 EPG-Taste

Ruft EPG auf

6 Favoriten-Taste

Ruft Favoritenlisten auf

7 Exit -Taste

Vorgang abbrechen Menü verlassen

8 OK-Taste

Auswahl bestätigen Liste der TV- und Radioprogramme aufrufen

9 Pfeil-Tasten

zur Navigation

▲ / ▼ Programm wählen

◀ / ▶ Lautstärke ändern

11 Lautstärke-Tasten VOL + / — Lautstärke erhöhen / verringern

12 mehr-Taste

Blendet erweitertes Infobanner ein

13 Programm-Tasten P + / -

Nächstes Programm wählen / voriges Programm wählen

14 Ziffernblock

Direkte Programmwahl über die einzel-

23 nen Tasten

24 Stumm-Taste

Ton stumm schalten

25 Menü-Taste

Öffnet das Hauptmenü

2. Ihr Gerät stellt sich vor

• Herzlich Willkommen!

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für den Digital-Receiver TT-micro® S302 HDMI entschieden haben. Mit Ihrem neuen Digital-Receiver TT-micro® S302 HDMI steht Ihnen die ganze Welt des Fernsehens offen - und das in Top-Qualität!

Die vorliegende Bedienungsanleitung wird Ihnen helfen, die umfangreichen und faszinierenden Funktionen Ihres neuen Digital-Receivers optimal zu nutzen.

- Ihr neuer Receiver und Premiere

Als Digital-Receiver der neuesten Generation ist der TT-micro® S302 HDMI auch für den Empfang und die Nutzung des Premiere Angebots ausgelegt. Mit einem Premiere Abonnement eröffnet sich Ihnen eine neue Dimension des digitalen Fernsehens, denn Premiere bietet mehr Exklusivität, mehr Vielfalt, mehr Komfort. Erleben Sie erstklassige Unterhaltung für jeden Geschmack:

Freuen Sie sich auf rund 300 deutsche Filmpremieren pro Jahr. Auf Serien, über die man spricht und auf Dokumentationen, die bleibenden Eindruck hinterlassen. Entdecken Sie Deutschlands umfassendstes Sportfernsehen, u. a. mit Eishockey, Golf, Formel 1 - und natürlich packendem Live-Fußball. Alles ohne Werbeunterbrechung. Kombinieren Sie die Premiere Angebote ganz nach Ihren Interessen und sehen Sie immer Ihr Wunschprogramm.

Zusätzlich können Sie bei Premiere Filmhighlights, Live-Sportereignisse, prickelnde Erotik und ausgesuchte Events zu Ihrer favorisierten Startzeit bequem per Telefon, SMS oder Internet bestellen und gegen Gebühr zu Hause genießen.

Abonnieren Sie Fernsehen der Extraklasse und erleben Sie mehr Exklusivität, mehr Vielfalt, mehr Komfort - mit Premiere.

Zur Installation von Premiere beachten Sie bitte die Installationsanleitung, die der Premiere Smartcard beiliegt.

Sollten Sie noch keine Premiere Smartcard haben, können Sie sich unter:

0180/551 00 00* - www.premiere.de 01/49 166 200 - www.premiere.at für Deutschland für Österreich

oder im Handel über die jeweils aktuellen Angebote von Premiere informieren. Wir wünschen Ihnen viel Freude mit Ihrem TechnoTrend TT-micro® S302 HDMI!

Ihr

TechnoTrend Team

* 0,14 EUR/Min. aus dem dt. Festnetz, Kosten aus dem Mobilfunknetz können variieren und sind abhängig vom Anbieter

Bevor Sie den Receiver anschließen und in Betrieb nehmen, beachten Sie folgende Punkte:

■Das Gerät ist für die Nutzung im privaten Bereich ausgelegt.
■Mit dem Gerät dürfen nur die in dieser Gebrauchsanleitung beschriebenen Funktionen ausgeführt werden.
■Bewahren Sie die Gebrauchsanleitung möglichst griffbereit in der Nähe des Gerätes auf.
■Wenn Sie das Gerät an andere Personen weitergeben, geben Sie bitte auch diese Gebrauchsanleitung mit.

• Das bietet Ihr neuer Digital-Receiver

■Digitaler Satelliten-Empfang für TV und Radio
■Empfängt freie und verschlüsselte Programme
■bis zu 4 verschiedene Favoritenlisten
■Einschub für Common Interface Modul
■Einschub für Smartcard
■Automatischer und manueller Sendersuchlauf
■Schnell-Kanal-Suche
■Frequenzdirekteingabe
■Software-Aktualisierung über Satellit
■Einfach bedienbarer Electronic Programme Guide (EPG)
■Bildschirmmenü/On-Screen-Display (OSD)
■Inhaltsbezogene Hilfefunktionen
■Einfach bedienbare, grafische Benutzer-Oberfläche
■Sehr kurze Umschaltzeiten
■Integrierter Teletext Browser
■Unterstützt 4:3, 4:3 Letterbox und 16:9 Video-Formate
■MPEG-2 digital und voll DVB kompatibel

- Lieferumfang

■1 Receiver
■1 Gebrauchsanleitung
■1 Fernbedienung inclusive 2 Batterien, Typ LR03 / 1,5 V
■1 Steckernetzteil

3. Sicherheit und Umweltschutz

• Gefahr für Kinder

■Lassen Sie Kinder mit diesem Gerät nie unbeaufsichtigt. Kinder unterschätzen die Gefahr beim Umgang mit Elektrogeräten.
■Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
■Halten Sie Kinder vom Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

• Gefahr durch Elektrizität

■Im Inneren des Geräts gibt es gefährliche Spannungen. Niemals das Gehäuse öffnen oder durch die Belüftungsöffnungen Gegenstände einführen.
■Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Verhindern Sie, dass Flüssigkeit in das Gerät gelangt. Notfalls sofort den Netzstecker ziehen.
■Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse wie Vasen oder Kaffeebecher auf das Gerät.
■ Das Gerät darf nicht in Feuchträumen (z. B. Badezimmer) oder Räumen mit starkem Staubanfall verwendet werden.
■Schließen Sie das Steckernetzteil des Geräts nur an eine vorschriftsmäßig installierte 230 V Steckdose an, die entsprechend abgesichert ist.
■Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker sofort ziehen können.

■Achten Sie darauf, dass die Anschlussleitungen nicht geklemmt oder gequetscht werden.
■Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.
■Beim Auftreten einer offensichtlichen Störung (z. B. Qualm o. ä.) während des Betriebes sofort das Steckernetzteil aus der Steckdose ziehen. Dabei immer am Stecker und niemals am Kabel anfassen.
■Steckdosen und Verlängerungskabel dürfen nicht überlastet werden, sonst besteht Brandgefahr! Fragen Sie beim Erwerb nach der maximalen zulässigen Stromaufnahme.
■Um das Gerät vollständig von der Stromversorgung zu trennen, muss das Steckernetzteil aus der Steckdose gezogen werden.
■Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät. Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen.
■Nehmen Sie keine Änderungen am Gerät vor.
■Verwenden Sie nur mitgelieferte Kabel und Steckernetzteile.
■Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schaden nehmen. Ziehen Sie deshalb bei Gewitter immer das Steckernetzteil aus der Steckdose.
■Bei längerem Nichtgebrauch trennen Sie den Receiver von Netzteil und Kabelanschluss. Dies gilt auch für Geräte, die mit dem Receiver verbunden sind.

- Gefahr von Verletzungen durch andere Ursachen

■Bei ausgelaufenen Batterien Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

■Batterien dürfen nicht ins Feuer geworfen, auseinander genommen oder kurzgeschlossen werden.

■Achten Sie darauf, dass die Anschlussleitungen nicht zur Stolperfalle werden.

• Hinweise zum Aufstellungsort

■Gerät ausschließlich auf eine waagerechte Fläche stellen bzw. legen.

■Setzen Sie dieses Gerät keiner extremen Temperatur aus. Daher:

– direkte Sonneneinstrahlung und Heizungswärme vermeiden;
- nach oben und zu den Seiten ca. 40 cm Mindestabstand freilassen.
- Gerät auf keinen Fall mit Zeitschriften, Tischdecken o. ä. ab- oder zudecken. Die Hitze darf sich nicht im Gerät stauen! Ansonsten kann die Hitze das Gerät beschädigen und es besteht Brandgefahr!

■Das Gerät darf nicht in unmittelbarer Nähe von entflammbarem Material (z. B. Vorhänge, brennbare Flüssigkeiten etc.) aufgestellt werden.

- Hinweise zum Umgang mit Batterien

■Wechseln Sie die Batterie spätestens jährlich aus, um ein Auslaufen auszuschließen.
■Nehmen Sie bei längeren Nichtgebrauch die Batterie aus der Fernbedienung.
■Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, nicht auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Explosionsgefahr!
■Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf einem Heizkörper lagern. Erhöhte Auslaufgefahr!
■Ersetzen Sie immer alle Batterien. Benutzen Sie keine verschiedenen Batterie-Typen, -Marken oder solche mit unterschiedlicher Kapazitäten. Beachten Sie die richtige Polarität (+/-) beim Einlegen, ansonsten besteht Explosionsgefahr.
■Reinigen Sie die Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen der Batterien.

- Sonstige Hinweise

■Offene Brandquellen, wie z. B. brennende Kerzen, nicht auf das Gerät stellen.

■Das Öffnen des Gerätes führt zu Garantieverlust.

■Im Gerät kann sich Kondenswasser bilden, z. B. wenn das Gerät von einer kalten in eine warme Umgebung kommt. Warten Sie in einem solchen Falle ca. eine Stunde, bevor Sie den Receiver in Betrieb nehmen. Nach Ablauf dieser Zeit ist in der Regel die Kondensflüssigkeit verdunstet.
■An der Unterseite des Gerätes befinden sich Gerätefüße. Da die Möbeloberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gerätefüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Gerätefüße.

- Batterie und Gerät entsorgen

■Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
■Batterien bitte nur im entladenen Zustand abgeben!
■Sollte das Gerät nicht mehr benutzt werden können, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden.

4. Inbetriebnahme

- Receiver anschließen

ACHTUNG!

Achten Sie darauf, dass alle Geräte ausgeschaltet sind, bevor Sie sie anschließen. Stecken Sie das Steckernetzteil erst ganz am Schluss, wenn alle anderen Anschlüsse hergestellt sind, in die Netzsteckdose.

▶▶ Hinweis:

Beachten Sie auch immer die Gebrauchsanleitungen der anderen Geräte sowie das Anschluss-Schema, auf Seite 16.

Satellitenanschluss

▶ Verbinden Sie das Satelliten-Antennenkabel mit der Antennen-Eingangsbuchse LNB In des Receivers.

Anschluss an ein Fernsehgerät

Sie können den Receiver auf zwei Arten an Ihr Fernsehgerät anschließen. Die Anschluss-Möglichkeiten sind abhängig von dem Fernsehgerät.

Wählen Sie eine der nachfolgenden aufgeführten Möglichkeiten:

Empfohlene Möglichkeit

▶ Verbinden Sie die Buchse HDMI des Receivers mit der HDMI-Buchse Ihres Fernsehgerätes.

Alternative Möglichkeit

Verbinden Sie die SCART-Buchse TV mit der SCART-Buchse Ihres Fernsehgerätes. Achten Sie auf die richtige Kennzeichnung, falls Ihr TV-Gerät mehrere SCART-Buchsen besitzt.

Anschluss an einen Videorekorder/DVD-Player

▶ Verbinden Sie die SCART-Buchse VCR mit der SCART-Buchse Ihres Videorekorders bzw. DVD-Players.

Anschluss an eine Audio-Anlage

Sie können Ihre Stereoanlage bzw. Ihren Surround-Dekoder auf zwei unterschiedliche Arten mit dem Receiver verbinden.

■ Verbinden Sie die Geräte über ein Cinchkabel (Buchsen AUDIO OUT L und R) miteinander oder,
■ verbinden Sie die Geräte über ein optisches Kabel (Buchse S/PDIF).

Hinweis:

Bei dieser Anschlussart sollten Sie die Tonwiedergabe über das Fernsehgerät stumm schalten.

Anschluss an das Stromnetz

ACHTUNG!

Schließen Sie das Gerät ausschließlich an eine vorschriftsmäßig installierte 230 V \~ 50 Hz Steckdose an. Schalten Sie das Gerät erst ein, nachdem alle anderen Verbindungen hergestellt sind.

Verbinden Sie Receiver und Netzsteckdose mit dem Steckernetzteil.

1. Stecken Sie das Netzkabel in die Buchse 12 V des Receivers an.
2. Stecken Sie das Steckernetzteil in eine Steckdose.

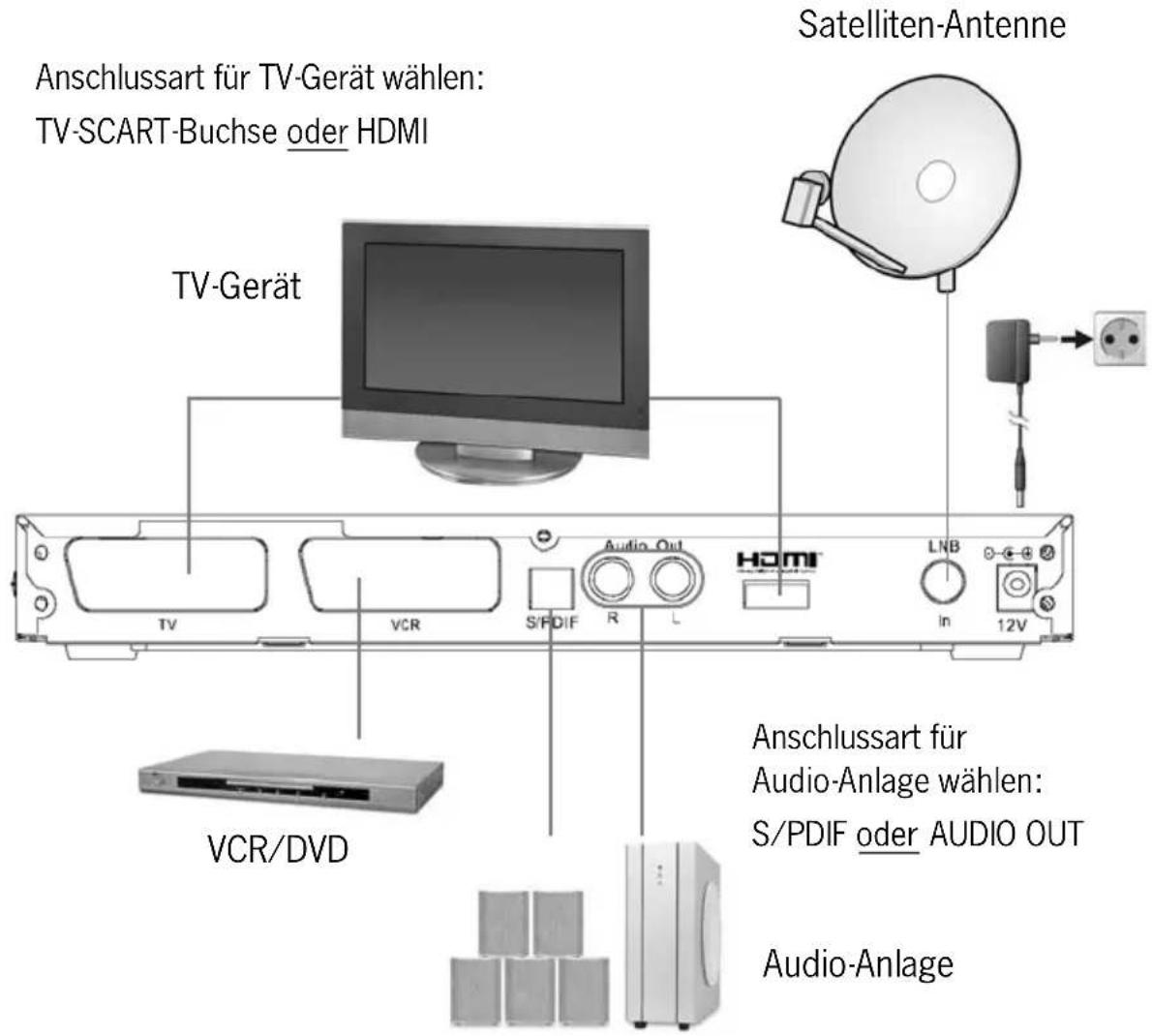

Anschluss-Schema

Anschlussart für TV-Gerät wählen: TV-SCART-Buchse oder HDMI

Anschlussart für TV-Gerät wählen: TV-SCART-Buchse oder HDMI Satelliten-Antenne TV-Gerät VCR/DVD Audio-Out S/PDIF R L HDMI LNB in 12V Anschlussart für Audio-Anlage wählen: S/PDIF oder AUDIO OUT Audio-Anlage

• Premiere Smartcard einstecken

Zum Empfang verschlüsselter digitaler Satellitenprogramme benötigen Sie eine Premiere Smartcard.

Ansonsten kann das Gerät ausschließlich Programme empfangen, die unverschlüsselt ausgestrahlt werden.

Nach Ihrer Anmeldung bei Premiere wird Ihnen Ihre Premiere Smartcard zugesandt und freigeschaltet.

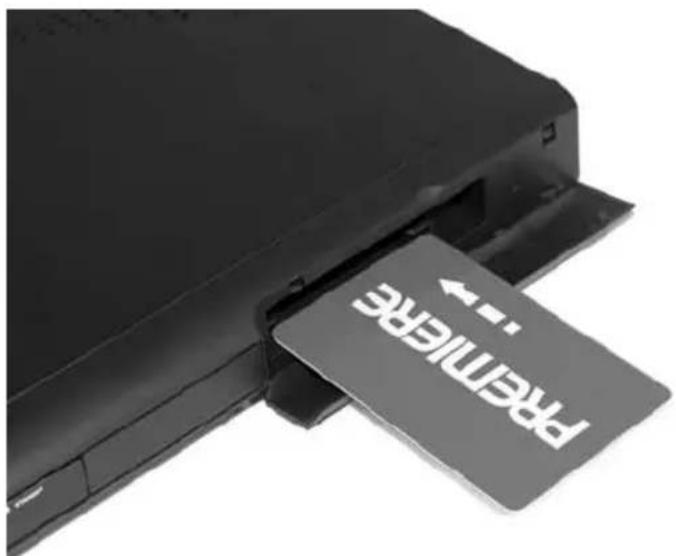

Um die Premiere Smartcard einzustecken:

1. Öffnen Sie die Klappe der Bedienfront.

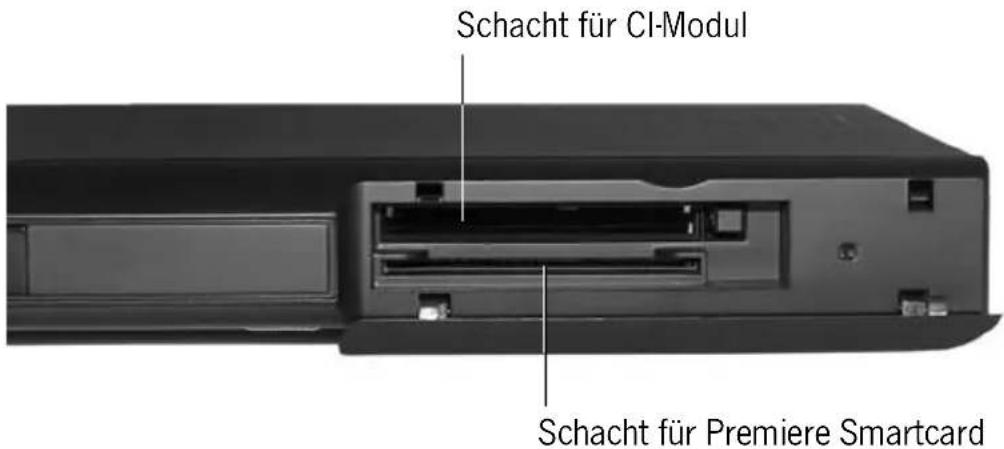

Schacht für CI-Modul Schacht für Premiere Smartcard

1. Stecken Sie die Premiere Smartcard mit dem goldenen Chip nach unten vollständig in den Kartenleser (unterer Schacht).

Preseme Re

1. Schließen Sie die Klappe der Bedienfront.

▶▶ Hinweis:

Falls Sie eine andere Smartcard mit einem CI-Modul verwenden, stecken Sie die Smartcard in das CI-Modul. Schieben Sie das CI-Modul dann in den oberen Schacht.

Common Interface (kurz: „CI“), ist eine Schnittstelle von DVB-Empfangsgeräten.

Eine Karte, die in den CI-Schacht passt, heißt CI-Modul.

Das CI-Modul wiederum nimmt die Smartcard auf. Die Smartcard ist erforderlich, um die empfangenen Daten zu entschlüsseln.

5. Umgang mit der Fernbedienung

- Batterie in Fernbedienung einlegen

Auf der Rückseite der Fernbedienung befindet sich das Batteriefach.

1. Öffnen Sie das Batteriefach.
2. Legen Sie die zwei Batterien des Typs LR03 / 1,5 V so ein, wie am Boden des Batteriefachs dargestellt. Beachten Sie die Polarität (+/—)!
3. Schließen Sie das Batteriefach wieder.

• Fernbedienung richtig nutzen

■Um das Gerät mit der Fernbedienung anzusteuern, richten Sie diese auf den Infrarot-Empfänger und drücken die gewünschte Taste. Es muss immer direkter „Blickkontakt“ bestehen.
■Sonnenlicht oder anderes helles Licht verringert die Empfindlichkeit und kann die Funktion der Fernbedienung beeinträchtigen.
■Drücken Sie nicht mehrere Tasten gleichzeitig.
■Sonnenlicht oder anderes helles Licht verringert die Empfindlichkeit und kann die Funktion der Fernbedienung beeinträchtigen.
■Bei der Wiedergabe des digitalen Fernsehprogramms benötigen Sie die Fernbedienung Ihres TV-Geräts kaum noch, da die Standardfunktionen (laut/leise, Programm wechseln) über die Receiver-Fernbedienung vorgenommen werden.

6. Erste Schritte (Installation)

- Receiver einschalten

Sobald Sie das Steckernetzteil des Receivers in eine Steckdose gesteckt haben, schaltet sich der Receiver ein und die LED an der Gehäusefront leuchtet grün.

▶▶ Hinweis:

Wenn die LED rot leuchtet, schalten Sie das Gerät mit der Ein/Aus-Taste mit der Fernbedienung ein.

1. Prüfen Sie, ob Ihre Premiere Smartcard im Receiver eingesteckt ist.
2. Schalten Sie das mit dem Receiver verbundene TV-Gerät ein und schalten Sie das TV-Gerät in den AV-Modus.
   ▶▶ Hinweis:

Viele Geräte schalten automatisch in den AV-Modus, wenn sie vom Receiver ein Signal erhalten. Beachten Sie die Anleitung Ihres TV-Geräts.

1. Schalten Sie den Receiver durch Drücken der Ein-/Aus-Taste auf der Fernbedienung ein.

Wenn Sie Ihren Receiver das erste Mal einschalten, führt Sie ein Assistent durch alle erforderlichen Schritte.

Die Auswahl erfolgt jeweils mit den Pfeil-Tasten und der OK-Taste.

• Bildschirm-Menü (OSD) verwenden

Das Bildschirm-Menü (nachfolgend als OSD = On-Screen-Display bezeichnet) ermöglicht es Ihnen, mit der Fernbedienung Einstellungen am Gerät vorzunehmen.

▶▶ Hinweis:

Beachten Sie auch die auf dem Bildschirm angezeigten Info- und Hilfetexte.

So bedienen Sie das On-Screen-Display:

■Um im OSD zu navigieren und Menüpunkte auszuwählen, benutzen Sie die Pfeil-Tasten auf Ihrer Fernbedienung. Der ausgewählte Menüpunkt wird farbig eingerahmt.

■ Um eine Auswahl zu bestätigen, drücken Sie die OK-Taste. Der ausgewählte Menüpunkt wird aufgerufen oder ausgeführt.

■Um ein OSD auszublenden oder ein aufgerufenes Menü wieder zu verlassen, drücken Sie die Exit-Taste.
■ Die Funktionen der roten, grünen, gelben und blauen Farb-Taste auf der Fernbedienung sind abhängig von dem Menü, in dem Sie sich befinden.
■Wird im OSD eine rot, grün, gelb oder blau eingefärbte Taste gezeigt, so wird die entsprechende Funktion durch Druck auf die gleichfarbige Taste der Fernbedienung ausgelöst.
■Am unteren Bildschirmrand werden bei jedem OSD Hinweise eingeblendet, mit welchen Tasten Sie Einstellungen im angezeigten Menü vornehmen können.

- Erstinstallation

Sobald der Receiver zum ersten Mal an das Stromnetz angeschlossen ist, erhalten Sie das Erstinstallations-Fenster angezeigt.

1. Drücken Sie die OK-Taste zur Bestätigung.

Das Erstinstallationsfenster erscheint.

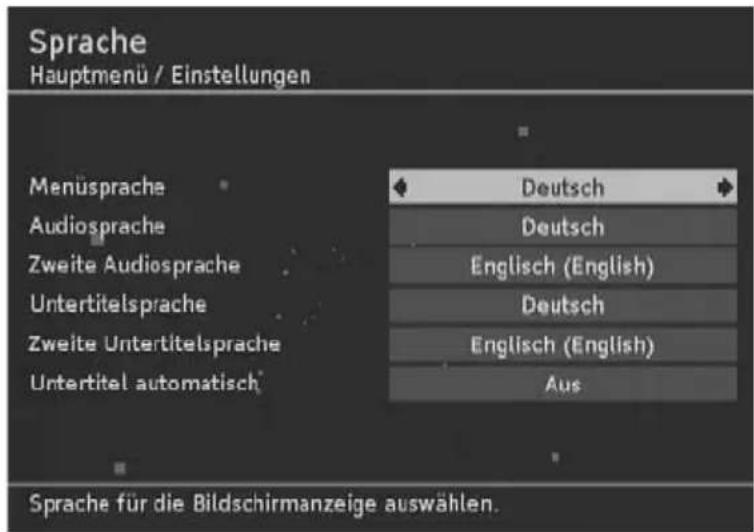

Erstinstallation Bitte die Sprache mit den Pfeil-Tasten ^ v wählen. Please select your language with the cursor keys ^ v. Pour choisir la langue, sélectionnez les touches ^ v . Utilice las teclas ^ v para seleccionar el idioma. Use as teclas ^ v para seleccionar a linguagem. Usa i tasti ^ v per selezionare la lingua. ^ v butonlari ile menü lisanini seçini! Выберете пожалуйста язык с помощью кнопок ^ v . Mit fortfahren.

1. Wählen Sie mit den Pfeil-Tasten die gewünschte Menü-Sprache und bestätigen Sie mit der OK-Taste.

Einstellungen Land Deutschland Bildschirmformat 4:3 Video-Ausgang TV RGB Übernehmen OK Mit fortfahren.

1. Nehmen Sie hier die Einstellungen für Ihr TV-Gerät vor. Markieren Sie anschließend die OK-Fläche unten im Fenster und drücken Sie die OK-Taste.

Hinweis:

Die gezeigten Standardeinstellungen können Sie in der Regel immer übernehmen. Sie können jederzeit geändert werden, siehe ab Seite 46.

1. Wählen Sie die für Ihr Satelliten-System richtigen LNB-Einstellungen.

Hinweis:

Ausführliche Informationen zu den LNB-Einstellungen finden Sie weiter hinten im Handbuch, siehe Seite 34. Wenn Sie, wie die meisten Satelliten-Nutzer, nur über eine Satellitenantenne verfügen die auf Astra 1 (19,2°) ausgerichtet ist, müssen Sie keinerlei Veränderungen an den Standardeinstellungen vornehmen.

LNB-Einstellungen Hauptmenü / Einstellungen LNB-Steuerung DISEqC 1.0 DISEqC-Sequenz Zweimal senden Position A Astra 1 (19,2°E) Position B nicht benutzt Position C nicht benutzt Position D nicht benutzt Nauanmeldung Automatisch Übernehmen OK Mit fortfahren.

1. Markieren Sie danach mit der Pfeil-Taste ▲ oder ▼ das untere Feld OK und drücken Sie die OK-Taste.

Der Suchlauf wird gestartet. Der Bildschirmdialog informiert Sie dabei über den Fortgang der Programmsuche.

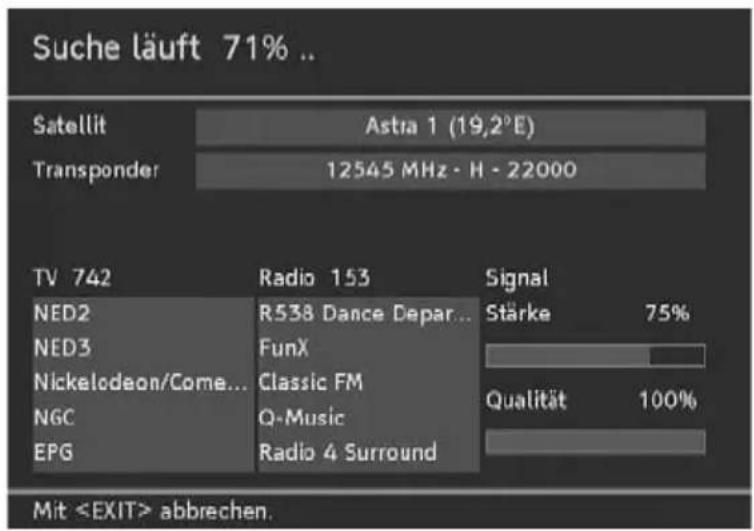

Suche läuft 71% .. Satellit Astria 1 (19,2°E) Transponder 12545 MHz - H - 22000 TV 742 Radio 153 Signal NED2 R538 Dance Depar... Starke 75% NED3 FunX Nickelodeon/Come... Classic FM NGC Q-Music Qualität 100% EPG Radio 4 Surround Mit abbrechen.

▶▶ Hinweis:

Durch Drücken der Exit-Taste können Sie den Suchlauf jederzeit abbrechen.

Sobald der Suchlauf abgeschlossen ist, erhalten Sie eine entsprechende Programm-Meldung.

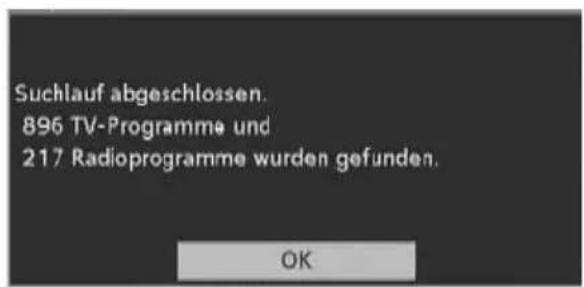

Suchlauf abgeschlossen. 896 TV-Programme und 217 Radioprogramme wurden gefunden.

1. Drücken Sie die OK-Taste.

Anschließend sucht der Receiver selbständig nach einem möglichen Software-Update. Sie sehen eine entsprechende Statusmeldung.

1. Bestätigen Sie die Aktualisierung, indem Sie die OK-Taste drücken.
2. Drücken Sie erneut die OK-Taste, um die Installation abzuschließen.

Viel Spaß beim digitalen Fernsehen!

Nach der Erstinstallation startet der Receiver mit dem ersten empfangbaren Programm in der Programmliste, siehe Seite 27.

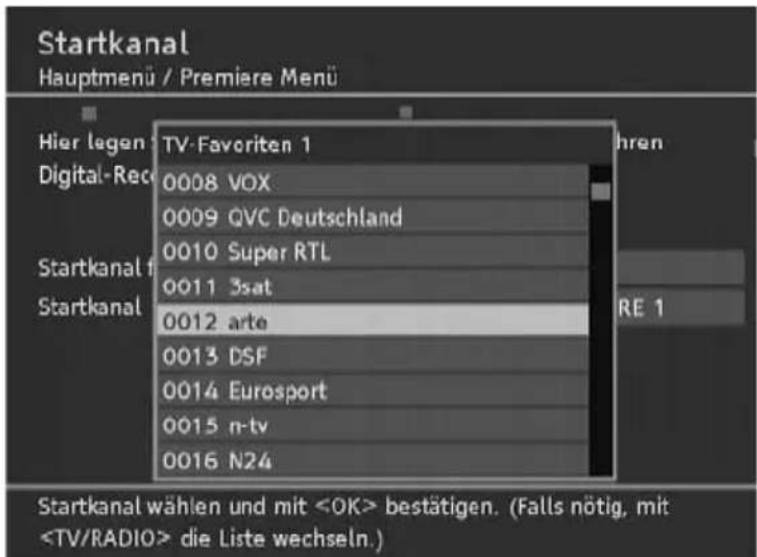

Später startet der Receiver mit dem Startkanal oder mit dem zuletzt eingestellten, siehe „Startkanal“ auf Seite 56.

7. Gebrauch

• Programmwechsel

Sie können das Programm auf mehrere Arten wechseln:

■ Durch Drücken der Taste P + oder -.
■ Durch Drücken der Pfeil-Taste ▲ oder ▼.
■ Durch Drücken der ZAP-Taste schalten Sie zwischen den beiden zuletzt gewählten Programmen hin- und her.

■Indem Sie das Programm direkt über die Programmliste auswählen, siehe Seite 27.

■Durch Eingabe der Speicherplatznummer in der Programmliste. Geben Sie dazu die Nummer über die Zifferntasten ein. Hat der Speicherplatz z. B. die Nummer 0014, drücken Sie die Zifferntasten 1 und 4 schnell nacheinander. Die Nullen brauchen nicht eingegeben zu werden.

• Lautstärkeregelung

• Nutzen Sie Lautstärke-Tasten Vol + und –, um die Lautstärke zu erhöhen oder zu verringern, oder
  ■ benutzen Sie hierfür die Pfeil-Tasten ◀ oder ▶.

Stummschalten

Durch Drücken der Stumm-Taste wird die Tonwiedergabe unterbrochen. Der Ton wird wieder hörbar, wenn Sie ...

■ ... die Stumm-Taste erneut drücken, oder
■... eine der Tasten für die Laustärkeregelung drücken.

Hinweis:

Lautstärkeregelung und Stummschalten kann auch über die Fernbedienung Ihres TV-Geräts erfolgen.

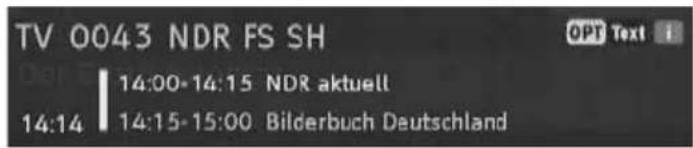

• Infobanner aufrufen

Bei jedem Programmwechsel erhalten Sie das Infobanner angezeigt.

TV 0043 NDR FS SH 14:00-14:15 NDR aktuell 14:14 14:15-15:00 Bilderbuch Deutschland

1. Drücken Sie die Info-Taste, um das Infobanner ohne Programmwechsel aufzurufen.

Das Infobanner zeigt die gewählte Programmplatznummer und den Sender an. Außerdem wird am linken Rand des Infobanners die Uhrzeit angezeigt.

Der Anzeigebalken rechts neben der Uhrzeit gibt grafisch die bereits verstrichene Dauer der Sendung an.

In der unteren Menüzeile wird die aktuelle und die nachfolgende Sendung mit Sendezeit angezeigt. Nach einigen Sekunden wird das Infobanner automatisch wieder ausgeblendet.

Hinweis:

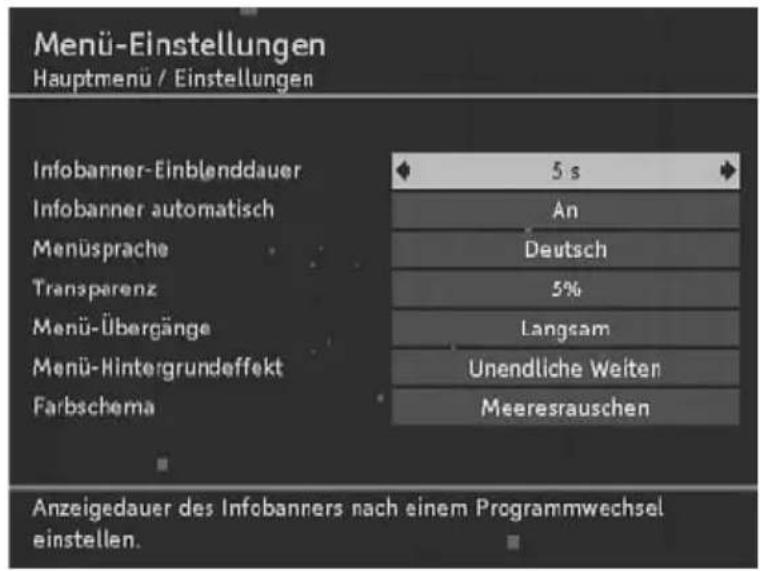

Die Einblenddauer des Infobanners können Sie selbst bestimmen bzw. das automatische Einblenden ganz unterbinden, siehe „Menü-Einstellungen“ auf Seite 51.

Während das Infobanner am unteren Bildschirmrand eingeblendet ist, können Sie durch erneutes Drücken der Info-Taste das erweiterte Infobanner aufrufen. Im erweiterten Infobanner werden nähere Details zur aktuellen Sendung angezeigt.

Hinweis:

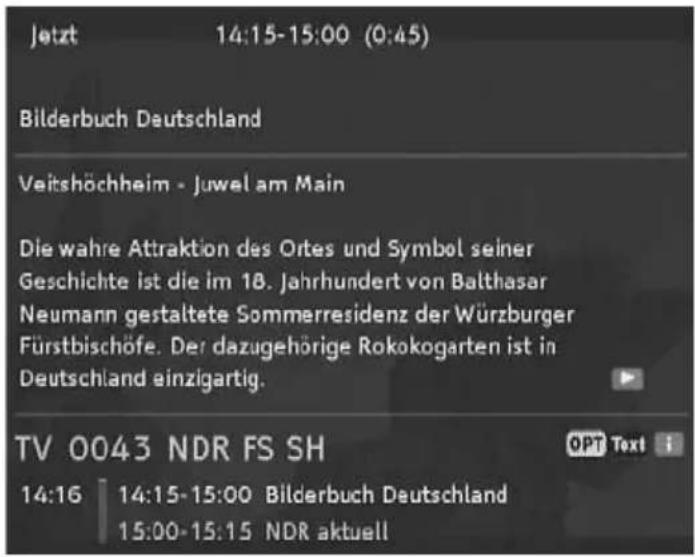

Wenn Sie die mehr-Taste drücken, können Sie das erweiterte Infobanner auch direkt aufrufen und wieder schließen.

Jetzt 14:15-15:00 (0:45) Bilderbuch Deutschland Veitshöchheim - Juwel am Main Die wahre Attraktion des Ortes und Symbol seiner Geschichte ist die im 18. Jahrhundert von Balthasar Neumann gestaltete Sommerresidenz der Würzburger Fürstbischöfe. Der dazugehörige Rokokogarten ist in Deutschland einzigartig. TV 0043 NDR FS SH 14:16 14:15-15:00 Bilderbuch Deutschland 15:00-15:15 NDR aktuell

Beachten Sie:

■Wenn der Text umfangreicher ist, wird er auf mehrere Seiten verteilt. Durch wiederholtes Drücken der OK-Taste blättern Sie durch die Seiten (Pfeil-Taste ▲ und ▼ funktioniert auch).

■ Wenn Sie die Info- oder die Pfeil-Taste ▶ drücken, erhalten Sie Informationen zur nächsten Sendung angezeigt. Durch Drücken der Pfeil-Taste ◀ gelangen Sie wieder zu den Informationen der aktuell laufenden Sendung.

1. Drücken Sie Exit, oder erneut die mehr-Taste, um das Banner zu schließen.

- Optionen nutzen

Einige Sender stellen gelegentlich mehrere Kameraperspektiven, Tonspuren und/oder Videotext zur Auswahl.

Stehen bei einem Programm eine oder mehrere dieser Optionen zur Verfügung, wird beim Aufrufen des Programms in der rechten Ecke OPT angezeigt, siehe Grafik.

TV 0043 NDR FS SH 14:00-14:15 NDR aktuell 14:14 14:15-15:00 Bilderbuch Deutschland

Das bedeutet, dass entweder eine Bild-, eine Ton- oder eine Videotextauswahl oder mehrere Auswahlmöglichkeiten zugleich zur Verfügung stehen.

Beispiel:

Tonauswahl ○ stereo französisch

So nutzen Sie die Optionen:

1. Rufen Sie das gewünschte Programm auf.
2. Drücken Sie die (gelbe) OPT-Taste.
3. Wählen Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼ die gewünschte Option aus und drücken Sie die OK-Taste. Die gewählte Option wird aufgerufen und das Optionen-Fenster geschlossen.

▶▶ Hinweis:

Es ist möglich, dass z. B. Bild- und Tonauswahl zur Verfügung stehen. In diesem Fall müssen Sie die OPT-Taste mehrmals drücken, um die gewünschte Option auszuwählen.

• Videotext verwenden

1. Drücken Sie die blaue Farb-Taste, um den Videotext aufzurufen.

■ Durch Drücken einer der Farb-Tasten gelangen Sie jeweils zu dem im Videotext entsprechend markierten Bereich.
■ Über die Ziffern-Tasten können Sie gezielt zu einer bestimmten Seite springen.
■ Mit den Pfeil-Tasten ◀ und ▶ springen Sie jeweils zur nächsten bzw. zur vorigen Seite.
■ Mit den Tasten P + und P – springen Sie jeweils 100 Seiten vor bzw. 100 Seiten zurück, bezogen auf den nächsten vollen Hunderterwert, z. B. 462 > 400 > 300 etc.
■ Über die Info-Taste springen Sie direkt zur Seite 100, über die EPG-Taste zur Seite 300.
■Das automatische Weiterblättern einer Unterseite (z. B. Seite 3/6) wird unterbrochen, wenn Sie die OPT-Taste drücken. Durch Drücken der grünen Farb-Taste blättern Sie eine Seite vor (z. B. Seite 4/6), mit der roten Farb-Taste blättern Sie eine Seite zurück (z. B. Seite 2/6).

■ Durch die Menü-Taste werden zuvor versteckte Texte angezeigt. z. B. bei Quiz-Seiten.
■ Mit den Pfeil-Tasten ▲ und ▼ können Sie auf Inhaltsseiten (das sind z. B. immer die Seiten 100, 200 etc.), ein Thema markieren und durch Drücken der OK-Taste direkt dort hinspringen.
■ Die Videotextdarstellung wird vergrößert, wenn Sie die ZAP-Taste drücken. Durch erneutes Drücken wird der Videotext wieder in der normalen Größe angezeigt.
■ Durch mehrfaches Drücken der blauen Farb-Taste, wird der Videotext transparent über das Fernsehbild gelegt. Durch nochmaliges Betätigen dieser Taste wird der Videotext wieder ausgeblendet.

1. Blenden Sie den Videotext direkt aus, indem Sie die Exit-Taste drücken.

• Programmliste nutzen

1. Drücken Sie während der normalen Fernsehwiedergabe die OK-Taste, um die Programmliste aufzurufen.

In dieser Liste sind alle TV-Sender aufgeführt, die das Gerät beim Sendersuchlauf gefunden und gespeichert hat.

Alle TV-Programme 0038 MDR Sachsen 0039 MDR S-Anhalt 0040 MDR Thüringen 0041 NDR FS HH 0042 NDR FS NDS 0043 NDR FS SH 0044 SWR Fernsehen RP 0045 SWR Fernsehen BW 0046 WDR Blelefeld 0047 WDR Dortmund

Beachten Sie:

In der Favoritenliste 1 sind bereits Einträge enthalten. Diese Einträge stellen eine Vorauswahl da, die jederzeit von Ihnen geändert werden kann. Weitere Informationen hierzu, siehe Seite 28.
■ Wenn Sie die Favoriten-Taste bei geöffneter Programmliste drücken, erhalten Sie nacheinander die weiteren Favoritenlisten angezeigt. Weitere Informationen hierzu, siehe Seite 28.

In den Favoritenliste 2 bis 4 sind die Plätze ab Platz 100 für Premiere-Kanäle vergeben. Wenn Sie weitere Programme hinzufügen, werden diese vor den Premiere-Kanälen einsortiert. Die Einträge für die Premiere-Kanäle können nicht gelöscht werden.
■Eine andere Möglichkeit rück- und vorwärts durch die Favoritenlisten zu blättern, bieten die rote und die grüne Farbtaste.
■Wird neben einem Sendernamen ein Schlüsselsymbol angezeigt, wird der Sender verschlüsselt ausgestrahlt und Sie benötigen eine entsprechende Smartcard, um ihn anschauen zu können.
■ Durch Drücken der TV/Radio-Taste erhalten Sie die Liste aller Radioprogramme angezeigt, die beim Suchlauf gefunden wurden.

1. Nutzen Sie die Pfeil-Tasten ◀ / ▶ / ▲ / ▼, um in der Liste das gewünschte Programm auszuwählen.

■ Mit den Pfeil-Tasten ▲ oder ▼ markieren Sie den nächsten oder den vorigen Sender in der Liste.
■ Mit den Pfeil-Tasten ◀ oder ▶ springen Sie mehrere Plätze in der Programmliste vor oder zurück.

1. Drücken Sie die OK-Taste, nachdem Sie den gewünschten Sender ausgewählt haben.

- Favoriten

Favoritenliste(n) anlegen

Favoritenlisten sind Listen, deren Inhalt Sie selbst bestimmen können. Mit dem TT-micro® S302 können Sie bis zu vier Favoritenlisten anlegen.

Sie können z. B. eine Favoritenliste für Sport, eine für Unterhaltung und eine für politische Sendungen anlegen. Oder jedes Familienmitglied erhält eine „eigene“ Favoritenliste.

Beachten Sie:

■Alle Favoritenlisten werden auf die gleiche Art und Weise angelegt.
■Die Favoritenliste 1 enthält bereits eine Vorwahl von häufig gesehenen Programmen. Sie können diese Programme aus der Favoritenliste löschen.

■Die Favoritenlisten 2 bis 4 sind ab Platz 100 mit Premiere-Kanälen vorbelegt. Diese Vorbelegung kann nicht verändert werden. Wenn Sie eigene Favoriten in diese Listen hinzufügen (maximal 99 je Liste), werden diese aber vor den Premiere Kanälen eingefügt.

■Auch für Radio-Programme können Sie bis zu vier Favoritenlisten verwalten. Weitere Informationen zum Thema „Radio“, siehe Seite 43.

1. Drücken Sie die Taste Menu.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ den Menüpunkt Programme sortieren und drücken Sie OK.

Programme sortieren Hauptmenü * Favoriten 1 * Favoriten 2. Favoriten 3 Favoriten 4 * Favoriten 1 Die zu sortierende Liste auswählen

1. Markieren Sie einen der Favoriten-Einträge, z. B. Favoriten 3 und drücken Sie die OK-Taste.

TV-Programme sortieren Hauptmenü / Programme sortieren Programme 896 TV-Favoriten 3 0 0100 PREMIERE 1 0101 PREMIERE 2 0102 PREMIERE 3 0103 PREMIERE 4 0104 PREMIERE SERIE 0105 PREMIERE KRIMI 0106 FILMCLASSICS 0107 FILMFEST 0108 NOSTALGIE Programme filtern Ok Zu Favoriten hinzufügen Liste wechseln

Hinweis:

Bei sehr umfangreichen Programmlisten können Sie über die Filter-Funktion die angezeigte Liste übersichtlicher gestalten. Drücken Sie dazu die gelbe Farb-Taste. Weitere Informationen über die Filter-Funktion, siehe Seite 32.

4. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ ein Programm aus der linken Liste aus und drücken Sie OK.

Das Programm wird mit einem Stern gekennzeichnet und erscheint jetzt zusätzlich in der Liste TV-Favoriten.

TV-Programme sortieren Hauptmenu / Programme sortieren Programme 896 TV-Favoriten 3 1 1002 XXL 1003 XXX 1004 Zack Erotik TV 1005 ZDF 1006 ZDFdokukanal 1007 ZDFinfokanal 1008 ZDFtheaterkanal 1009 ZoneReality 1010 [tru:] young tv Programme filtern OK Zu Favoriten hinzufügen Liste wechseln

1. Wiederholen Sie den Vorgang, um weitere Programme zur Favoritenliste hinzuzufügen.
2. Möchten Sie auch Radioprogramme zu Favoriten machen, drücken Sie die TV/Radio-Taste und gehen vor, wie beschrieben.
3. Drücken Sie abschließend die Exit-Taste.
4. Bestätigen Sie die Programmabfrage, ob die Änderungen gespeichert werden soll, indem Sie die OK-Taste drücken.

Programme verschieben

Sie können die Reihenfolge der Programme innerhalb der Favoritenlisten selbst festlegen.

1. Drücken Sie die ZAP-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.

2. Markieren Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼ den Sender, den Sie verschieben möchten.

3. Drücken Sie die OK-Taste. Der Sendername wird eingerückt.

TV-Programme sortieren Hauptmenu / Programme sortieren Programme 896 TV-Favoriten 3 9 0277 BABY FIRST 0278 BABYFIRST 0279 BARCA TV 0280 Bayerisches FS ... 0281 Bayerisches FS ... 0282 BBC World 0283 Beate Ohse 0284 bebe tv 0285 Belsat TV 0000 ZDFdokukanal 0001 WDR Wuppertal 0002 VOX 0003 VIVA Germany 0004 VH1 Classic 0005 Al Masriya 0006 ARTE 0007 Bayerisches FS ... 0008 ZDFtheaterkanal Löschen Alle löschen OK Ablegen Liste wechseln

1. Verschieben Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼ den markierten Sender an die gewünschte Position.
2. Drücken Sie die OK-Taste, um das Programm an der gewünschten Stelle abzulegen.

Programme löschen

1. Drücken Sie die ZAP-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ das zu löscheende Programm aus.
3. Drücken Sie die rote Farb-Taste.

Hinweis:

Wenn Sie die gelbe Farb-Taste drücken werden alle Programme gelöscht. Dabei werden Programme nur aus der jeweiligen Favoritenliste gelöscht. In anderen Favoritenlisten (falls dort aufgenommen) und in der „Alle-Programme-Liste“ sind diese Programme immer noch enthalten.

1. Drücken Sie abschließend die Exit-Taste
2. Bestätigen Sie die Programmabfrage, ob die Änderungen gespeichert werden soll, indem Sie die OK-Taste drücken.

Programme filtern

Die Filter-Funktion hilft Ihnen beim Einrichten Ihrer Favoritenlisten, indem Sie die Liste aller Programme, egal ob TV oder Radio, nach bestimmten Kriterien filtern und sortieren können. Dadurch wird die Liste übersichtlicher und strukturierter. Der Filter ist nicht dauerhaft und wird nicht gespeichert. Sobald Sie das „Programme sortieren“-Fenster schließen, werden die gemachten Filter-Einstellungen verworfen.

1. Drücken Sie im „Programme sortieren“-Fenster die gelbe-Farb-Faste.

Sie erhalten folgendes Fenster:

Programme filtern Satellit Alle Programme Nur frei empfangbare Filtern nach ← Kein weiterer Filter {nicht verfügbar Sortierung Nummer Übernehmen OK Einen weiteren Filter auswählen.

1. Wählen Sie nacheinander mit den Pfeil-Tasten ▲ oder ▼ die vorhandenen Filter-Optionen aus und stellen Sie dann mit ◀ oder ▶ die gewünschte Filterung ein.

▶▶ Hinweis:

Welche Filtermöglichkeiten im Detail zur Verfügung stehen ist abhängig von den Einstellungen der Option Filtern nach.

1. Markieren Sie OK und drücken Sie die OK-Taste.

Anschließend erhalten Sie wieder das „Programme sortieren“-Fenster und Sie können Ihre Favoritenliste anlegen.

Favoritenlisten verwenden

Die Favoritenlisten (vier für TV, vier für Radio) stehen Ihnen während des normalen Fernseh- bzw. Radiobetriebs zur Verfügung.

1. Drücken Sie wiederholt die Favoriten-Taste, bis auf dem Bildschirm die gewünschte Favoritenliste angezeigt wird.

2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ das gewünschte Programm aus und drücken Sie OK.

- Programmsuchlauf

Nach der Erstinstallation, siehe Seite 20, kann es erforderlich sein, einen neuen Suchlauf durchzuführen, z. B. um nach neuen Sendern zu suchen.

1. Drücken Sie die Taste Menu.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ den Menüpunkt Programm-suchlauf und drücken Sie OK.
3. Markieren Sie die gewünschte Art des Suchlaufs mit den Pfeil-Tasten und drücken Sie wiederholt OK, bis der ausgewählte Suchlauf gestartet wird.

Der TT-micro® S302 bietet folgende Suchläufe an:

■ Premiere Suchlauf - Schneller, komfortabler Suchlauf, bei dem die meisten Sender gefunden werden.
■ Automatischer Suchlauf - Suchlauf, bei dem noch Sender gefunden werden können, die beim Premiere Suchlauf übergangen wurden. Dieser Suchlauf kann einige Zeit dauern.
■ Expertensuchlauf - Suchlauf, bei dem Sie gezielt nach einzelnen Sendern suchen können, indem Sie z. B. den zu durchsuchenden Frequenzbereich festlegen.

Hinweis:

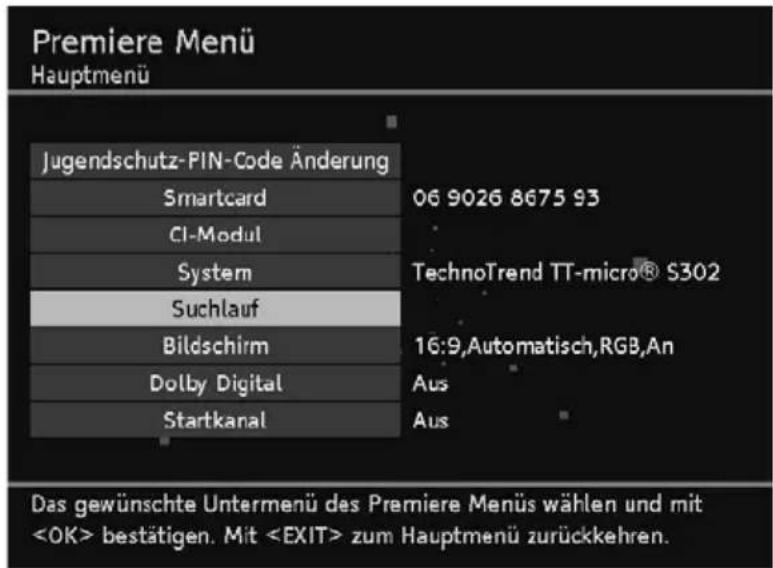

Die Suchläufe können auch über das Premiere Menü gestartet werden, siehe Seite 53.

Nach Abschluss eines Suchlaufs erhalten Sie angezeigt, ob und wieviele Programme gefunden wurden.

1. Wählen Sie mit der Pfeil-Taste ◀ oder ▶ aus, ob

■die gefundenen Programme der alten Liste hinzugefügt werden sollen (Standard-Einstellung),
■die alte Programmliste überschrieben werden soll,
■die neu gefundenen Programme verworfen werden sollen.

1. Drücken Sie abschließend die OK-Taste.

• LNB-Einstellungen

LNB-Einstellungen Hauptmenü / Einstellungen LNB-Steuerung DiSEqC 1.0 DiSEqC-Sequenz Einmal senden Position A Astra 1 (19,2°E) Position B Hot Bird (13,0°E) Position C nicht benutzt Position D nicht benutzt Neuanmeldung Automatisch Mit zur Satellitenauswahl und LOF-Einstellung.

Durch die sogenannte DiSEqC-Funktion (Digital Satellite Equipment Control) kann der Receiver die Empfangseinheiten und Multischalter ansteuern und so Programme von bis zu 4 verschiedenen Satellitenantennen empfangen.

Dafür müssen Sie in den Einstellungen festlegen, welcher Satellit sich auf welcher Position befindet.

Hinweis:

Diese Einstellungen müssen Sie nur vornehmen, wenn Sie den Receiver an eine Sat-Anlage mit Empfangseinheiten oder Multischaltern angeschlossen haben. Außerdem muss die Satellitenschüssel mit einem digitaltauglichen LNB ausgestattet sein. LNB steht für Low Noise Block Converter. Das ist ein elektronisches Bauteil, das im Brennpunkt der Satellitenantenne befestigt ist.

LNB-Steuerung

■ DiSEqC 1.0: Ihre SAT-Anlage ist auf 2 bis 4 Satelliten ausgerichtet. Die einzelnen Satellitenantennen sind über Multischalter verbunden. Alle LNBs werden mit Strom versorgt. Die Positionen A bis D sind verfügbar. DiSEqC 1.0 ist die Standardeinstellung.
■ Einkabel-System: Diese Einstellung wählen Sie, wenn Ihre Satelliten-Anlage als Einkabel-System ausgeführt ist. Dies kann bei Mehrfamilienhäusern u. Ä. der Fall sein, seltener bei Einfamilienhäusern. Informationen hierzu finden Sie in den Technischen Unterlagen der Sat-Anlage.

■ LNB-Versorgung aus: Die Stromversorgung für die LNBs ist deaktiviert. Unabhängig von der Ausrichtung Ihrer SAT-Anlage kann Ihr Digital-Receiver die Signale von nur einem Satelliten empfangen. Es ist nur Position A verfügbar.
■ kein DiSEqC: Ihre SAT-Anlage ist nur auf einen Satelliten ausgerichtet. Der LNB wird mit Strom versorgt. Die DiSEqC-Steuersignale sind deaktiviert. Es ist nur Position A verfügbar.
■ Toneburst: Ihre SAT-Anlage ist auf zwei Satelliten ausgerichtet. Beide LNBs werden mit Strom versorgt. Die Positionen A und Position B sind verfügbar.

DiSEqC-Sequenz

Hier legen Sie mit der Pfeil-Taste ◀ oder ► fest, wie oft das DiSEqC-Signal von dem Digital-Receiver an die SAT-Anlage gesendet wird. Der geeignete Wert entspricht der Anzahl der Multischalter, die in Ihrer SAT-Anlage eingesetzt sind.

Zur Auswahl stehen die Werte Einmal senden, Zweimal senden sowie Dreimal senden.

Hinweis:

Der Receiver sendet die DiSEqC-Sequenz an jeden in der SAT-Anlage vorhandenen Multischalter einzeln, bei einer Verbindung über 3 Multischalter also dreimal.

Position A bis D

Hier werden die einzelnen Satelliten aufgeführt, die der Receiver empfängt. In den meisten Fällen steht auf Position A der Eintrag Astra 1 (19,2°E), da dieser Satellit fast alle Programme ausstrahlt, die in Deutschland gerne gesehen werden.

Neuanmeldung

Diese Option steht nur dann zur Verfügung, wenn Sie bei LNB-Steuerung die Option Einkabel-System gewählt haben.

■ Wenn Sie Automatisch wählen (empfohlen), werden alle erforderlichen Parameter automatisch ermittelt und eingetragen. Drücken Sie anschließend OK, um den Verbindungstest zu starten.

■ Wenn Sie Manuell wählen, müssen Sie alle erforderlichen Daten selbst eingeben. Diese Vorgehensweise ist nur für Experten gedacht.

- Aktivieren Sie Manuell und drücken Sie die OK-Taste.

Manuelles Einkabel-Setup Programmsuchlauf / LNB-Einstellungen Übertragungskanal 1 (SCR 0) Übertragungsfrequenz 0000 Kanal mit PIN sichern Ja Password-PIN 221 Verbindung testen OK < > drücken um die PIN einzugeben.

• Stellen Sie nacheinander die entsprechenden Werte ein. Die Informationen hierzu finden Sie in den Technischen Unterlagen Ihrer Satelliten-Anlage.
• Die Passwort-PIN kann nur vergegeben werden, wenn Sie bei Kanal mit PIN sichern die Einstellung Ja gewählt haben.
• Passwort-PIN und Übertragungsfrequenz können über die Pfeiltasten ◀ / ▶ oder über die Ziffern-Tasten eingegeben werden.
• Markieren Sie abschließend OK neben Verbindung testen und drücken Sie die OK-Taste.
• Schlägt der Test fehl - Meldung Anmeldung fehlgeschlagen - prüfen Sie die vorgenommenen Einstellungen anhand Ihrer Unterlagen. Verändern Sie ggf. die Werte und wiederholen Sie den Verbindungstest.

Satellit hinzufügen

1. Stellen Sie LNB-Steuerung und DiSEqC-Sequenz entsprechend Ihrer Satellitenanlage ein.
2. Markieren Sie Position B (C, D) und drücken Sie die OK-Taste.
3. Wählen Sie mit der Pfeil-Taste ◀ oder ▶ den gewünschten Satelliten aus (Hotbird, Astra 2 etc.).

Hinweis:

Die „LOF-Werte“ für Low- und High-Band sind mit Standardwerten voreingestellt und brauchen in der Regel nicht verändert werden. Verändern Sie diese Werte nur dann, wenn z. B. Ihr Satellitenfernseh-Anbieter dies fordert. Diese Einstellungen werden auch nicht durch das Zurücksetzen des Gerätes in den Lieferzustand rückgängig gemacht.

1. Wechseln Sie mit der Pfeil-Taste ▲ oder ▼ jeweils zum Eingabefeld Low-Band-LOF und High-Band-LOF und geben Sie die exakten Frequenzwerte ein.

Die Eingabe kann über die Pfeiltasten oder über den Ziffernblock der Fernbedienung erfolgen.

1. Drücken Sie abschließend Exit und bestätigen Sie die Programm-Abfrage, indem Sie die OK-Taste drücken.

Beispiel

Die obige Grafik zeigt eine Satellitenanlage, die insgesamt vier Satelliten empfangen kann: Astra, Sirius, Eutelsat und Hot Bird.

■Astra und Sirius werden von der gleichen Satellitenantenne empfangen.

■Für die Satelliten Eutelsat und Hot Bird gibt es jeweils eine eigene Satelliten-antenne.

■Die vier vorhandenen LNBs sind über Koaxialkabel mit Multischaltern verbunden und führen zum Receiver.

■ Im Feld LNB-Steuerung muss DiSEqC 1.0 eingestellt sein.

■ Im Feld DiSEqC-Sequenz muss Zweimal senden gewählt werden, da zwischen jeder Satellitenantenne und dem Receiver zwei Multischalter geschaltet sind.

■ Für die Positionen: Pos. A > Astra, Pos. B > Sirius, Pos. C > Eutelsat und Pos. D > Hot Bird.

• EPG

Der Elektronische Programmführer (im englischen „Electronic Programm Guide“, kurz EPG genannt) bietet Ihnen eine Übersicht aller Sendungen, die in der nächsten Woche auf dem aktuellen Programm ausgestrahlt werden.

Beachten Sie:

■Nicht alle Sender bieten einen umfassenden EPG.
■Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibungen.
■Es gibt auch Programmanbieter, die keinerlei EPG-Informationen anbieten.

1. Wählen Sie das gewünschte Programm aus.
2. Drücken Sie die EPG-Taste, um den elektronischen Programmführer des aktuell angezeigten Programms aufzurufen.

Alle TV-Programme Di 09. Sep 09:55-10:15 Super RTL Feuerwehrmann Sam Folge 12 : 'Mandys tiefer Fall'. Sam hat ein 'Superduper-Peep-o-Matik' gebaut, ein Gerät, da... Di 09. Sep 2008 10:00 10:30 11:00 0006 kabel eins ... Abenteuer Leben - täglich Wissen King of Qu... 0007 RTL2 Frauentausch Zuhause im Gl.. 0008 VOX ... McLeods Töchter Die Nanny 0009 QVC Deut... 0010 Super RTL Feuer... Benjamin Blümchen Camp Lazlo 0011 3sat nano 0012 arte Der Sieg im Pazifik Der Sieg im Pazifik 0013 DSF ... 09:20 -6h +6h Jetzt OK Laden i Di 09. Sep 2008 📣 → ⭐ Liste 1 5 7 Als Timer

▶▶ Hinweis:

Die angezeigten Daten werden nach und nach geladen.

1. Um den EPG zu schließen, drücken Sie die Exit- oder die EPG-Taste

Aufbau des EPGs

■Der obere Bereich zeigt in verkleinerter Form das Fernsehbild der aktuell gewählten Sendung. Direkt daneben finden Sie weitere Informationen wie Titel, Sendezeit sowie eine kurze Inhaltsbeschreibung.

■Im mittleren Bereich sind die Programme und die jeweiligen Sendungen aufgelistet. In welcher Liste die angezeigten Programme aufgeführt sind, wird im oberen Bereich angezeigt, z. B. „Alle TV-Programme“, „TV-Favoriten 1“ etc.

■Der untere Bereich zeigt in Kurzform an, welche Taste Sie für welche Funktion drücken müssen. Außerdem werden Datum und Uhrzeit angezeigt.

EPG nutzen

■Sie können den EPG innerhalb des Senders oder über alle Sender nutzen.

■Wenn Sie zu einer Sendung mehr Informationen wünschen, markieren Sie sie mit der Pfeil-Taste ◀ / ▶ / ▲ / ▼ und drücken dann die Info-Taste. Durch erneutes Drücken der Info-Taste werden die zusätzlich eingeblandete Informationen wieder ausgeblendet und Sie erhalten erneut den Programmführer angezeigt.

■Möchten Sie das verkleinerte Fernsehbild der jeweils mit den Pfeil-Tasten ausgewählten Sendung angezeigt bekommen, drücken Sie statt der Info-Taste die OK-Taste. Wenn Sie anschließend die Exit-Taste drücken, wird der EPG geschlossen und das ausgewählte Programm wird vollflächig angezeigt.

- Sie können auch die Taste P + oder P – nutzen, um den EPG eines anderen Programms angezeigt zu bekommen.

■ Durch wiederholtes Drücken der Favoriten-Taste beschränken Sie die Ansicht der angezeigten Programme auf die jeweils in den Favoritenlisten hinterlegten Sender.

- Drücken Sie die TV/Radio-Taste, um zwischen TV- und Radio-EPG hin und her zu wechseln.

■ Mit der roten bzw. der grünen Farb-Taste ändern Sie den angezeigten Zeitraum um jeweils 6 Stunden nach hinten oder nach vorne.

■Um wieder Informationen zur aktuell laufenden Sendungen angezeigt zu bekommen, drücken Sie die gelbe Farb-Taste.

■Möchten Sie eine Sendung in die Timer-Liste übernehmen, markieren Sie sie und drücken Sie die blaue Farb-Taste. oder die Ziffern-Taste 1, 5 oder 7. Bestätigen Sie die folgende Abfrage, indem Sie die OK-Taste drücken.

▶▶ Hinweis:

Ausführliche Informationen zum Thema „Timer“ finden Sie ab Seite 40.

Klassischer EPG

1. Drücken Sie während der „normalen“ EPG-Ansicht die ZAP-Taste, um die „klassische“ EPG-Ansicht zu erhalten.

Dieser EPG bietet weniger Funktionen, ist aber übersichtlicher.

Programmführer TV 0004 SAT.1 Di Mi Do Fr Sa So Mo 05:30 Sat.1-Frühstücksfernsehen 10:00 Zieh mich anl 10:30 Anna und die Liebe 11:00 Richterin Salesch 12:00 Richter Hold 13:00 Britt 14:00 Zwei bei Kallwass 15:00 Richterin Salesch 16:00 Richter Hold 08:12 Vormittag Nachmittag Di 09. Sep 2008 Abend 1 5 7 Als Timer

■Um in dieser Ansicht zwischen den Programmen des Nachmittags und des Abends zu wechseln, drücken Sie die im EPG angezeigten Farb-Tasten. Abhängig von der Tageszeit kann auch „Morgen“ angezeigt werden.
■ Mit den Pfeil-Tasten ◀ und ▶ wechseln Sie zu den Programm-Informationen anderer Tage.
■ Durch erneutes Drücken der Zap-Taste wechseln Sie wieder zur EPG-Standard-Ansicht.

1. Schließen Sie den EPG, indem Sie die Exit- oder die EPG-Taste drücken.

- Timer

Mit der Timer-Einstellung können Sie Ihren Receiver zu bestimmten Zeiten ein- und ausschalten, um sich beispielsweise eine ausgewählte Sendung anzusehen. Das Gerät schaltet sich dann automatisch im Stand-by ein.

Ist das Gerät bereits eingeschaltet, schaltet das Gerät automatisch zu der ausgewählten Sendung um.

Sendung in Timer-Liste hinzufügen

Die Timer-Funktion wird über den EPG, siehe Seite 38, in die Timer-Liste aufgenommen.

1. Öffnen Sie den EPG und markieren Sie die gewünschte Sendung.
2. Drücken Sie eine der im unteren EPG-Bereich angezeigten Tasten:

■ die blaue Farb-Taste für eine einmalige Timer-Aufnahme,
■ die Ziffern-Taste 1 für einen wöchentlichen Timer (Sendung wird 1x pro Woche zur gewählten Uhrzeit aufgenommen),
■ die Ziffern-Taste 5 für einen Timer von Montag bis Freitag (Sendung wird an jedem Tag von Montag bis Freitag zur gewählten Uhrzeit aufgenommen),
■ die Ziffern-Taste 7 für einen täglichen Timer (Sendung wird täglich zur gewählten Uhrzeit aufgenommen).

1. Drücken Sie die OK-Taste.

Das Fenster wird geschlossen und die ausgewählte Sendung ist in der Timer-Liste abgelegt.

▶▶ Hinweis:

Wenn Sie mehrere Sendungen auswählen, wird die Timer-Liste automatisch geöffnet, siehe nächster Abschnitt.

Im EPG erkennen Sie „Timer-Sendungen“ daran, dass Sie farblich anders hinterlegt sind. In der „klassischen“ EPG-Ansicht werden Timer-Sendungen mit einem kleinen Uhr-Symbol gekennzeichnet.

Timer-Liste bearbeiten

1. Drücken Sie die Menü-Taste.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ den Menüpunkt Timer und drücken Sie die OK-Taste, um die Timer-Liste zu öffnen.

Timer Di 09 Sep 11:07-11:35 (0:28) kabel eins Di 09 Sep 11:35-12:05 (0:30) Super RTL MF Di 09 Sep 11:59-12:14 (0:15) N24 W Di 09 Sep 12:45-13:00 (0:15) arte T ... ... ... ... ... 09:22 Löschen Di 09. Sep 2008 OK Bearbeiten Alle löschen

In der Timer-Liste werden alle ausgewählten Sendungen aufgelistet. Das Kürzel zeigt an, um was für eine Art von Timer es sich handelt:

Kürzel Timer-Art	Taste im EPG
ohne einmalig blaue	Farb-Taste
W wöchentlich Ziffern-Taste 1
MF Montag bis Freitag Ziffern-Taste 5
T täglich	Ziffern-Taste 7

Sendung(en) löschen

1. Wählen Sie die gewünschte Sendung aus.
2. Drücken Sie die entsprechende Farb-Taste:

■rot: die ausgewählte Sendung wird gelöscht
■gelb: alle Sendungen werden gelöscht

1. Drücken Sie die Pfeil-Taste ▶ und danach die OK-Taste, um die folgende Abfrage zu bestätigen.

Timer bearbeiten

1. Wählen Sie die gewünschte Sendung aus und drücken Sie OK.

Timer bearbeiten Hauptmenü / Timer 09:37:07 Programm Super RTL Datum September Di 09 2008 Zeit 1 1 : 3 5 bis 1 2 : 0 5 Turnus Montag bis Freitag Übernehmen OK Startzeit mithilfe der Zifferntasten eingeben.

1. Verändern Sie die angezeigten Einstellungen mit Hilfe der Pfeil- und Ziffern-Tasten.

Dabei können Sie folgende Einstellungen verändern:

■das Datum,
■die Zeit (Start- und Endzeit),

■ den gewählten Turnus (Montag bis Freitag, einmalig, täglich und wöchentlich)

1. Markieren Sie abschließend OK neben Übernehmen und drücken Sie die OK-Taste.

Laufende Timer-Funktion ausschalten

Während eine Timer-Sendung läuft, stehen nur einige Tasten zur Verfügung: OPT sowie die Lautstärke-Tasten V + und V – sowie die Stummschalt-Taste Stumm. Das On Screen Display steht während dieser Zeit ebenfalls nicht zur Verfügung.

1. Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung.
2. Drücken Sie die OK-Taste.

Der Timer ist ausgeschaltet.

• Radio-Betrieb

Sie können mit dem Receiver auch digitale Radioprogramme empfangen, die über Satellit ausgestrahlt werden. Beachten Sie:

■Um zwischen TV- und Radioprogrammen hin- und her zu schalten, drücken Sie die TV/Radio-Taste.

■ Während des Radio-Empfangs erhalten Sie durch Drücken der OK-Taste eine Liste aller Radio-Programme angezeigt. Die grundsätzliche Bedienung ist die gleiche, wie bei der TV-Programmliste, siehe Seite 27.
■Einige Radio-Sender bieten einen EPG. Über den EPG kann, wenn vorhanden, auch die Timer-Funktion genutzt werden.
■„Radio-EPG“ und „Radio-Timer“ werden wie beim TV-Programm bedient siehe Seite 38 bzw. Seite 40.
■ Über die grüne Farb-Taste können Sie verschiedene Audio-Ausgänge wählen, siehe Seite 45.

- Sonstige Funktionen

Lieferzustand wiederherstellen

Sie können das Gerät auf seinen Lieferzustand zurücksetzen. Dabei werden die individuell zusammengestellten Favoritenlisten gelöscht.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Einstellungen und drücken Sie die OK-Taste.
3. Markieren Sie den Punkt Lieferzustand wiederherstellen und drücken Sie die OK-Taste.

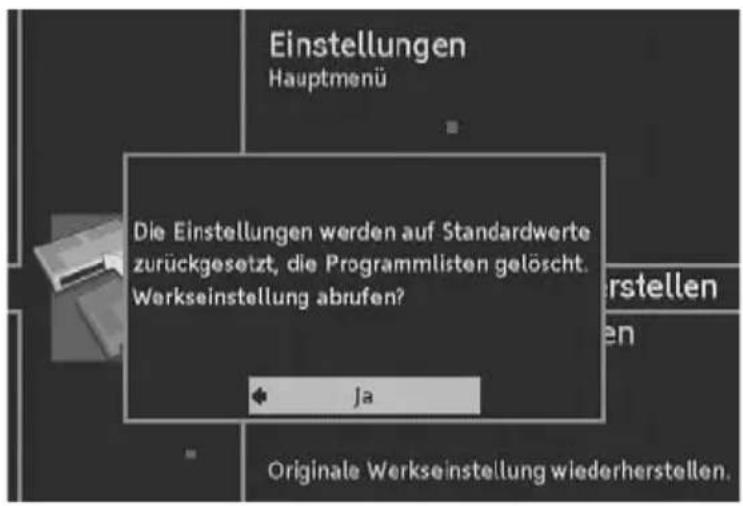

Einstellungen Hauptmenü Die Einstellungen werden auf Standardwerte zurückgesetzt, die Programmlisten gelöscht. Werkseinstellung abrufen? Ja Originale Werkseinstellung wiederherstellen.

1. Stellen Sie mit der der Pfeil-Taste ▶ Ja ein und drücken Sie die OK-Taste. Das Gerät führt einen Neustart durch. Es schaltet sich ab und kurz darauf wieder ein.

2. Führen Sie eine Erstinstallation durch, siehe Seite 20.

Bild- und Toneinstellungen direkt ändern

Während der laufenden Wiedergabe können Sie die Audio- und die Bildschirm-einstellungen ändern. Die an dieser Stelle vorgenommenen Änderungen sind jedoch nur bis zum Ausschalten aktiv. Bei Wiedereinschalten orientiert sich der Receiver an den Grundeinstellungen, siehe Seite 46.

1. Drücken Sie dazu die grüne oder die rote Farb-Taste.

Bildanpassung: Automatisch HD Bildformat: 1080i Audio-Format: Stereo

1. Nehmen Sie die gewünschten Änderungen vor.

2. Über die rote Farb-Taste können Sie zwischen den verschiedenen Bildschirmformaten auswählen. Ob diese Funktion zur Verfügung steht, ist abhängig von den vorgenommenen Grundeinstellungen, siehe Seite 46, und dem Bildschirmformat der laufenden Sendung.
   ■ Über die grüne Farb-Taste wählen Sie zwischen den zur Verfügung stehenden Audio-Formaten (Stereo, Mono etc.).
   ■ Mit der blauen Farb-Taste stellen Sie die Zeilenanzahl ein (576p, 576i, 1080i etc.).

▶▶ Hinweis:

Die Zeilenzahl ist nur dann für Sie interessant, wenn Sie Receiver und TV-Gerät über die HDMI-Schnittstelle miteinander verbunden haben. Bei einer SCART-Verbindung ist diese Funktion ohne Bedeutung.

Sender- und Programminformationen anzeigen

Diese Informationen benötigen Sie selten. Sie können aber hilfreich sein:

■Wenn Sie Informationen über einen Sender benötigen oder wissen möchten, mit welcher Stärke und Qualität einer Sender empfangen wird.
■Im Supportfall, wenn es beispielsweise darum geht, festzustellen, welche Software-Version auf Ihrem Receiver installiert ist.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.
3. Wählen Sie Programminformation oder Systeminformation.

▶▶ Hinweis:

Änderungen können an dieser Stelle nicht vorgenommen werden. Es werden ausschließlich Informationen angezeigt.

Receiver-Software aktualisieren

Der Receiver prüft beim Einschalten regelmäßig, ob eine neue Software vorhanden ist und installiert diese dann automatisch. Sie erhalten in solchem Fall eine entsprechende Meldung auf dem Bildschirm Ihres TV-Gerätes angezeigt.

Sie können diesen Vorgang jedoch auch manuell starten.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.

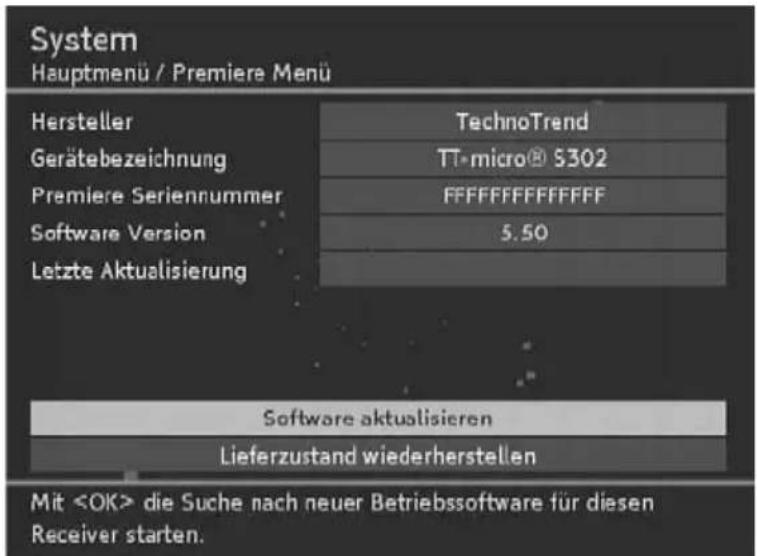

3. Wählen Sie Systeminformation und drücken Sie die OK-Taste.
4. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ Software-Aktualisierung und drücken Sie OK.

5. Stellen Sie bei der folgeden Programmabfrage mit der der Pfeil-Taste ▶ Ja ein und drücken Sie die OK-Taste.
   Danach wird die Suche nach neuer Geräte-Software gestartet. Sobald der Vorgang beendet ist, erhalten Sie eine entsprechende Programm-Meldung.

6. Drücken Sie OK.

- Einstellungen

1. Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Einstellungen und drücken Sie die OK-Taste.
3. Drücken Sie OK. Sie erhalten folgenden Bildschirm:

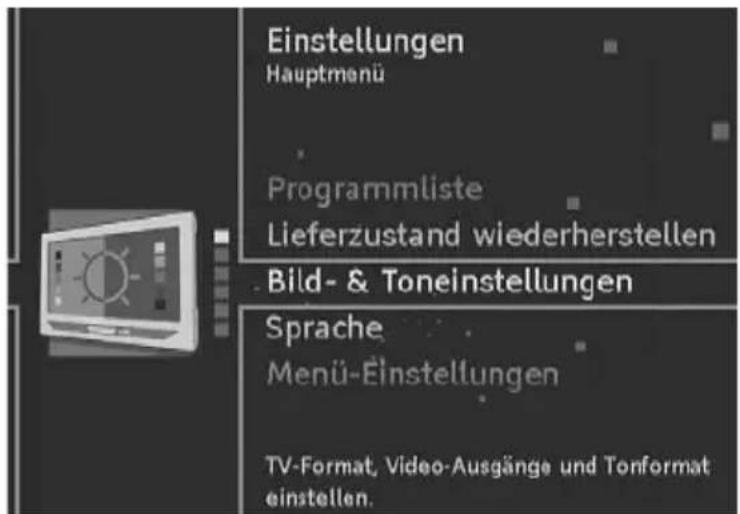

Einstellungen Hauptmenü Programmliste Lieferzustand wiederherstellen Bild- & Toneinstellungen Sprache Menü-Einstellungen TV-Format, Video-Ausgänge und Tonformat einstellen.

1. Markieren Sie mit der Pfeil-Taste ▲ oder ▼ die gewünschte Option und drücken Sie die OK-Taste, um sie aufzurufen.

▶▶ Hinweis:

Beachten Sie in jedem Fall die auf dem Bildschirm angezeigten Info-Texte. Diese helfen Ihnen, die richtigen Einstellungen zu wählen.

Auswahl und Ändern der Einstellungen erfolgt wie gewohnt mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼, ein eingeblendetes Fenster wird mit der Exit- oder der Menü-Taste geschlossen.

Bild- & Toneinstellungen

Bild- & Toneinstellungen Hauptmenü / Einstellungen Bildformat 16:9 Bildanpassung Automatisch HDMI-Ausgang OK Video-Ausgang TV RGB Video-Ausgang VCR Video (FBAS) Dolby Digital automatisch Aus Audio Verzögerung Keine Standardeinstellungen OK Das Format des Fernsehbildes auswählen. 16:9 sollte gewählt werden, falls ein Breitbildfernseher verwenden wird.

Bildformat

Bei Bildformat wählen Sie 16:9, wenn Sie einen Breitbildfernseher besitzen. Bei einem Standardfernseher wählen Sie 4:3.

Bildanpassung

Hier stellen Sie ein, auf welche Weise das Format des Bildes an das Format Ihres Bildschirmes angepasst wird.

Die Einstellmöglichkeiten sind abhängig vom gewählten Bildformat.

Hinweis:

Wenn Sie keine Bildanpassung wünschen, wählen Sie sowohl bei 16:9 als auch bei 4:3 die Option Deaktivieren.

Bei Bildformat 16:9

Falls Sie einen 16:9-Bildschirm nutzen, können Sie eine der folgenden Optionen für Bilder mit dem Seitenverhältnis 4:3 wählen.

Bei Bildformat 4:3

Falls Sie einen (Standard-)Bildschirm mit dem Seitenverhältnis 4:3 nutzen, können Sie eine der folgenden Optionen für 16:9-Bilder wählen.

Bildanpassung: Zoom Bildanpassung: Letterbox 16:9

Bildanpassung: Automatisch Bildanpassung: Pan & Scan

Bildanpassung: Pillarbox Bildanpassung: Letterbox 14:9

HDMI-Ausgang

Wenn Sie HDMI Einstellungen markieren und die OK-Taste drücken, erhalten Sie ein weiteres Fenster angezeigt.

■ Bei Übertragungsstandard wählen Sie HDMI (nur wenn Sie Ihr TV-Gerät entsprechend an den Receiver angeschlossen haben).
■ Über HD Bildformat stellen Sie die Zeilenanzahl ein: 576p, 576i, 720p oder 1080i.

• Steht ein p hinter der Ziffer, erfolgt die Anzeige „progressive“, d. h., dass sämtliche Zeilen auf einmal dargestellt werden.
• Bei i erfolgt die Anzeige „interlaced“, die Zeilen werden in der Reihenfolge 1,3,5,7 etc. dann 2,4,6,8 etc. übertragen. Es werden also Halbbilder übertragen, was bei dieser Menge an Informationen jedoch fast nicht mehr sichtbar ist.

■ Farbbalkentest: Beim Farbbalkentest wird eine Anzahl farbiger vertikaler Balken erzeugt, angefangen mit weiß über sämtliche mit jeweils zwei der Grundfarben (RGB) darstellbaren Farben und den Grundfarben selbst in absteigender Helligkeit bis hin zu schwarz. Der Farbbalkentest dient der Fehlersuche.
■ HDMI-Audio: Hier stellen Sie die Audio-Übertragung über HDMI Aus oder An.
■ Digitale Lautstärkeregelung: Hiermit schalten Sie die digitale Lautstärkereglung über HDMI An oder Aus. Dies steuert auch die Lautstärkeregelung, eines am SCART-Anschluss VCR angeschlossenen Gerätes.

Hinweis:

Beachten Sie die Bedienungsanleitung Ihres TV-Gerätes. Prüfen Sie, welche Einstellung unterstützt wird und möglich ist.

Video-Ausgang TV

Hler stehen die Formate RGB, FBAS und S-Video (Y/C) zur Verfügung. Hierbei ist RGB in den meisten Fällen die richtige Wahl, außerdem bietet das RGB-Format die beste Bildqualität.

Video-Ausgang VCR

Hier haben Sie die Wahl zwischen FBAS und S-Video (Y/C).

Dolby Digital automatisch

Wenn Sie hier An wählen, werden Programme, die in digitaler Klangqualität ausgestrahlt werden, automatisch in Dolby Digital wiedergegeben.

Hinweis:

Wählen Sie nur dann An, wenn Sie auch eine Dolby-Surround-Anlage an den Receiver angeschlossen haben.

Audio Verzögerung

Nur wenn Sie eine Audio-Anlage am S/PDIF-Ausgang angeschlossen haben: Es kann vorkommen, dass die Bilddarstellung gegenüber dem Ton verzögert ist, so dass Bild und Ton nicht mehr synchron sind. Diesen Versatz können Sie ausgleichen, indem Sie für die Audio-Wiedergabe eine Verzögerung einstellen, so dass Bild und Ton wieder exakt gleichzeitig wiedergegeben werden.

Standardeinstellungen

Mit dieser Funktion setzen Sie die Konfiguration für die Bildeinstellungen auf voreingestellte Standardwerte zurück. Diese Einstellungen ermöglichen in den meisten Fällen eine passable Wiedergabe von Bild & Ton.

Sprache

Sprache Hauptmenü / Einstellungen MenüSprache Audiosprache Zweite Audiosprache Untertitelsprache Zweite Untertitelsprache Untertitel automatisch Deutsch Deutsch Englisch (English) Deutsch Englisch (English) Aus Sprache für die Bildschirmanzeige auswählen.

Menüsprache

Hier stellen Sie ein, in welcher Sprache das OSD (On Screen Display) angezeigt werden soll. Es stehen zahlreiche Sprachen zur Verfügung, z. B. englisch, französisch, spanisch etc.

Audiosprache

Wählen Sie hier die Sprache, in der Sendungen bevorzugt wiedergegeben werden sollen.

Zweite Audiosprache

Wählen Sie hier eine optionale Sprache aus, in der Sendungen wiedergegeben werden sollen.

▶▶ Hinweis:

Sollte Ihre gewünschte Sendung nicht in der unter Audiosprache eingestellten Sprache ausgestrahlt werden, wird die unter Zweite Audiosprache gewählte Einstellung verwendet.

Untertitelsprache/Zweite Untertitelsprache

Wählen Sie hier die Sprache aus, in der Untertitel ausgestrahlt werden sollen.

▶▶ Hinweis:

Die Vorgehensweise dabei, also die Wahl der ersten und der zweiten Untertitelsprache, funktioniert in gleicher Art und Weise wie bei der ersten und zweiten Audiosprache.

Untertitel automatisch

Stellen Sie diese Option An, wenn Sie möchten, dass in der gewählten Untertitelsprache ausgestrahlte Untertitel automatisch eingeblendet werden sollen (Standard: Aus).

Menü-Einstellungen

Menü-Einstellungen Hauptmenü / Einstellungen Infobanner-Einblendauer Infobanner automatisch Menüsprache Transparenz Menü-Übergänge Menü-Hintergrundeffekt Farbschema Anzeigedauer des Infobanners nach einem Programmwechsel einstellen. 5 s An Deutsch 5% Langsam Unendliche Weiten Meeresrauschen

Infobanner-Einblenddauer

Hier legen Sie fest, wie lange das Infobanner, siehe Seite 24, bei einem Senderwechsel angezeigt werden soll. Wenn Sie das Infobanner bei einem Senderwechsel ganz unterbinden möchten, wählen Sie Keine.

Infobanner automatisch

Beim Start einer neuen Sendung wird standardmäßig automatisch das Infobanner eingeblendet. Wenn Sie das nicht möchten, wählen Sie hier Aus.

▶▶ Hinweis:

Diese Option steht nur zur Verfügung, wenn der bei „Infobanner-Einblenddauer“ eingestellte Wert mindestens 4 Sekunden beträgt.

Menüsprache

Stellen Sie hier die Sprache des OSD ein.

Hinweis:

Diese Funktion steht auch über „Sprache“ zur Verfügung, siehe Seite 50.

Transparenz

Hier stellen Sie die Durchsichtigkeit des OSDs ein. Wenn Sie Schwierigkeiten haben, das OSD mit transparenter Einstellung zu lesen, wählen Sie hier Keine.

Menü-Übergänge

Bestimmen Sie, mit welcher Geschwindigkeit Menüs ein- und ausgeblendet werden sollen.

Menü-Hintergrundeffekt

Im Hintergrund werden, während Sie ein Menü geöffnet haben, unterschiedliche Effekte angezeigt (Standardeinstellung: Unendliche Weiten). Wenn Sie keine Effekte möchten, wählen Sie Aus.

Farbschema

Wählen Sie hier aus, welche Farbe das OSD haben soll.

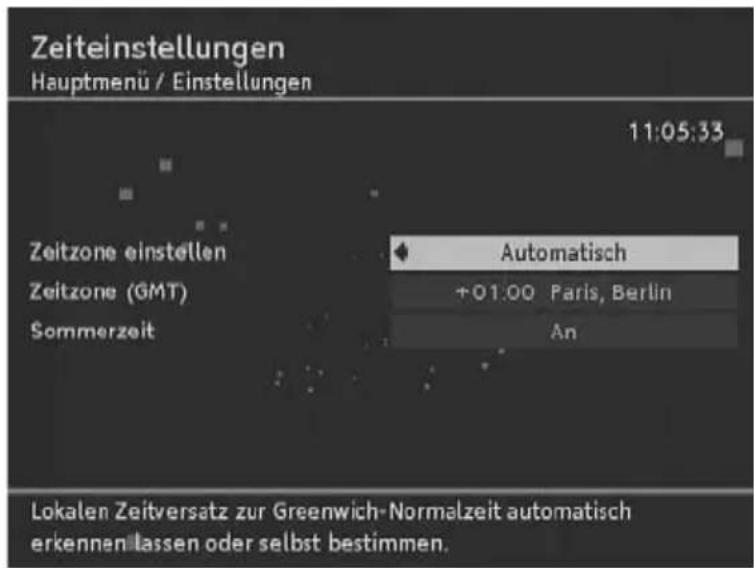

Zeiteinstellungen

Zeiteinstellungen Hauptmenü / Einstellungen 11:05:33 Zeitzone einstellen Zeitzone (GMT) Sommerzeit Automatisch +01:00 Paris, Berlin An Lokalen Zeitversatz zur Greenwich-Normalzeit automatisch erkennen lassen oder selbst bestimmen.

Zeitzone einstellen

Wählen Sie hier aus, ob der lokale Zeitversatz zur Greenwich-Normalzeit automatisch eingestellt werden soll oder ob Sie diesen selbst bestimmen möchten.

▶▶ Hinweis:

Zeitzone (GMT) und Sommerzeit können nur ausgewählt werden, wenn Sie bei Zeitzone einstellen die Option Manuell aktiviert haben.

Zeitzone (GMT)

Wählen Sie für Deutschland und für Mitteleuropa den Eintrag GMT +01:00 (Zeitdifferenz zur Greenwich Mean Time).

Sommerzeit

Stellen Sie den Menüpunkt Sommerzeit auf Aus, falls momentan keine Sommerzeit herrscht. Sie können auch die Einstellung Automatisch wählen. Bei dieser Einstellung bezieht der Receiver die Information zur Sommerzeit über den aktuell gewählten Sender.

- Programmliste

Programmliste Hauptmenü / Einstellungen Sortierung A bis Z

Sortierung

Sie können die Sortierung der Programmliste ändern. Wählen Sie aus, nach welchen Kriterien die Programmliste, siehe Seite 27, sortiert werden soll.

- Premiere Menü

Über das Premiere Menü können Sie die Premiere Funktionen komfortabel über ein einziges Menü aufrufen und verwalten.

1. Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen.

2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Premiere Menü (standardmäßig bereits markiert) und drücken Sie die OK-Taste.

3. Drücken Sie OK. Sie erhalten folgenden Bildschirm:

Premiere Menü Hauptmenü Jugendschutz-PIN-Code Änderung Smartcard 06 9026 8675 93 CI-Modul System TechnoTrend TT-micro® S302 Suchlauf Bildschirm 16:9,Automatisch,RGB,An Dolby Digital Aus Startkanal Aus Das gewünschte Untermenü des Premiere Menüs wählen und mit bestätigen. Mit zum Hauptmenü zurückkehren.

Jugendschutz PIN-Code Änderung

Der PIN-Code schützt Kinder und Jugendliche vor Sendungen, die für diese nicht geeignet sind. Ausführliche Informationen hierzu finden Sie weiter hinten im Handbuch, siehe Seite 61.

1. Markieren Sie im Premiere Menü Jugendschutz PIN-Code Änderung und drücken Sie die OK-Taste.

Sie erhalten ein neues Fenster angezeigt.

1. Geben Sie Ihre alten PIN-Code mit den Ziffern-Taster der Fernbedienung ein.
2. Geben Sie anschließend Ihren neuen PIN-Code ein.

Hinweis:

Die Eingabe vier gleicher Ziffern (2222, 3333 etc.) ist nicht zulässig.

1. Geben Sie erneut Ihren neuen PIN-Code ein.

Smartcard

1. Markieren Sie im Premiere Menü Smartcard und drücken Sie die OK-Taste, um Informationen über Ihre Smartcard angezeigt zu bekommen.

Diese Informationen sind in der Regel nur für den Support-Fall relevant.

1. Drücken Sie Exit, um wieder zum Premiere Menü zu gelangen.

CI-Modul

Wenn Sie ein Common Interface (CI) in das Gerät eingesteckt haben, können Sie über diese Punkt u. a. die Software des CI-Moduls aktualisieren.

Funktionen und Möglichkeiten sind jedoch abhängig vom verwendeten Common Interface, der Receiver hat darauf keinen Einfluss.

Beachten Sie die zum Lieferumfang der Common Interface gehörende Anwender-Dokumentation.

System

Über diesen Menüpunkt können Sie die Software des TT-micro® S302 aktualisieren und das Gerät auf seinen Lieferzustand zurücksetzen.

1. Markieren Sie im Premiere Menü System und drücken Sie die OK-Taste.

System Hauptmenü / Premiere Menu Hersteller TechnoTrend Gerätebezeichnung TT-micro® S302 Premiere Seriennummer FFFFFFFFFFFF Software Version 5.50 Letzte Aktualisierung Software aktualisieren Lieferzustand wiederherstellen Mit die Suche nach neuer Betriebssoftware für diesen Receiver starten.

1. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ die gewünschte Funktion aus:

■ Software aktualisieren, siehe Seite 46, oder

■ Lieferzustand wiederherstellen, siehe Seite 44.

1. Drücken Sie die OK-Taste.

Suchlauf

1. Markieren Sie im Premiere Menü Suchlauf und drücken Sie die OK-Taste.
2. Drücken Sie die OK-Taste.
3. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ die gewünschte Suchlaufart aus:

■Premiere Suchlauf,

■Suchlauf über alle Anbieter.

1. Drücken Sie die OK-Taste, um den ausgewählten Suchlauf zu starten.

▶▶ Hinweis:

Informationen zu den Suchläufen, siehe Seite 33.

Bildschirm

Unter dem Punkt Bildschirm sind alle Punkte aufgeführt, die für die Anpassung des Receivers an Ihr TV-Gerät erforderlich sind.

1. Markieren Sie im Premiere Menü Bildschirm und drücken Sie die OK-Taste.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ die gewünschte Funktion aus.
3. Stellen Sie mit den Pfeil-Tasten ◀ und ▶ die für Ihr TV-Gerät richtigen Werte ein.

■ Bildformat, Bildanpassung und SCART Signal: siehe Seite 47.
■ AV-Steuerung: Wenn Sie Ein wählen, schaltet Ihr TV-Gerät automatisch in den AV-Modus, sobald Sie den Receiver einschalten.
■ HDMI-Ausgang: siehe Seite 48.

Dolby Digital

1. Markieren Sie im Premiere Menü Dolby Digital und drücken Sie die OK-Taste.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ An oder Aus.

▶▶ Hinweis:

Diese Funktion entspricht der auf Seite 49 beschriebenen.

Startkanal

Über diese Funktion bestimmen Sie, welches Programm automatisch angezeigt wird, sobald Sie den Receiver einschalten. Standardmäßig ist PREMIERE 1 vor- eingestellt.

Sie können die Startkanal-Funktion aber auch ausschalten. Dann wird beim Einschalten das von Ihnen zuletzt eingestellte Programm angezeigt.

1. Markieren Sie im Premiere Menü Startkanal und drücken Sie die OK-Taste.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ bei Startkanal festlegen die Option An oder Aus.
3. Wenn Sie An gewählt haben, markieren Sie mit den Pfeil-Tasten ▲ oder ▼ die Funktion Startkanal und drücken Sie die OK-Taste.

Startkanal Hauptmenü / Premiere Menu Hier legen TV-Favoriten 1 Digital-Rec 0008 VOX 0009 QVC Deutschland 0010 Super RTL Startkanal 1 0011 3sat Startkanal 0012 arte 0013 DSF 0014 Eurosport 0015 n-tv 0016 N24 Startkanal wählen und mit bestätigen. (Falls nötig, mit die Liste wechseln.)

1. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ aus der angezeigten Liste das gewünschten Programm aus.
2. Drücken Sie OK, um die Liste zu schließen.

Hinweis:

Sie können auch ein Radio-Programm auswählen. Drücken Sie dazu bei geöffneter Liste TV-Programme die Taste TV/Radio, um sämtliche Radioprogramme angezeigt zu bekommen. Auch die Favoriten-Taste steht an dieser Stellung zur Verfügung.

8. Premiere Sonderfunktionen

• Premiere anmelden

Mit dem TT-micro® S302 HDMI haben Sie die Möglichkeit, die digitale Programmvielfalt von Pemiere zu genießen.

Um das Premiere Angebot nutzen zu können, müssen Sie ein entsprechendes Abonnement bei Premiere abschließen. Sie bekommen dann Ihre Smartcard und notwendige Informationen zur Aktivierung des Abonnements zugeschickt.

Die Adresse von Premiere für Deutschland und Österreich finden Sie weiter vorne im Handbuch, siehe Seite 9.

- Premiere Suchlauf

Der Receiver bietet, neben dem Automatischen Suchlauf und dem Expertensuchlauf einen Premiere spezifischen Suchlauf: den Premiere Suchlauf.

Dieser sucht nach dem kompletten Programmangebot von Premiere und stellt Ihnen dieses auf den Kanälen 100 bis 199 zur Verfügung. Die Reihenfolge, in der die Programme auf den Kanälen gespeichert werden, kann nicht nachträglich geändert werden. Allerdings können Sie die Premiere Programme in beliebiger Auswahl und Reihenfolge in Ihre Favoritenliste übernehmen, siehe Seite 28.

Den Premiere Suchlauf können Sie am komfortabelsten über das Premiere Menü starten, siehe Seite 53.

- Premiere Kanäle

Die Premiere Programme werden nach dem Premiere Suchlauf fest auf den Kanälen 100 bis 199 eingespeichert.

Um direkt ein Premiere Programm, wie z. B. PREMIERE 1 anzuwählen, geben Sie einfach die Kanalnummer mit den Ziffern-Tasten Ihrer Fernbedienung ein.

Zum Beispiel für PREMIERE 1 1 0 0 für den Kanal 100.

- Sonderfunktionen

Auf einigen Premiere Programmplätzen werden Ihnen bestimmte Sonderfunktionen angeboten. Über die so genannten „Optionskanäle“ können Sie bei einigen Sportübertragungen unterschiedliche Spielbegegnungen aussuchen (z. B. Fußball), Tonkanäle verändern (z. B. Stadion/Kommentar) oder Kameraperspektiven auswählen (Formel 1).

Außerdem können Sie über die Optionskanäle auf dem PREMIERE DIREKT Portal die gewünschte Startzeit für Ihre Filmbestellung auswählen.

• Premiere Sportportal

Sportübertragungen bei Premiere werden auf Optionskanälen gesendet. Das heißt, dem Zuschauer werden mehrere Kanäle oder Perspektiven über das Premiere Sportportal zur Auswahl angeboten.

Um ein bestimmtes Sportereignis anzuschauen, gehen Sie folgendermaßen vor:

1. Schalten Sie das Premiere Sportportal ein.
2. Drücken Sie auf Ihrer Fernbedienung die OPT-Taste. Das Optionsmenü wird angezeigt.
3. Markieren Sie mit den Tasten ▲ und ▼ unter Bildauswahl die gewünschte Sportsendung.
4. Drücken Sie die Taste OK auf Ihrer Fernbedienung, um die gewählte Sendung anzuschauen.

Bildauswahl Portal Formel 1 Fußball AUT 2. Liga TV 0109 Fußball AUT 13:30 06:00-06:00 PREMIERE SPORTPORTAL 06:00-06:00 PREMIERE SPORTPORTAL

• PREMIERE DIREKT (Near-Video-on-Demand)

Auf PREMIERE DIREKT haben Sie rund um die Uhr die Möglichkeit, die angebotenen Sendungen zu unterschiedlichen Startzeiten auszuwählen.

Informationen zu den Sendungen, Preisen und zum Bestellvorgang finden Sie

■auf dem Portal des Kanals PREMIERE DIREKT

■oder unter www.premiere.de/direkt.

Um einen bestellten Film anzuschauen, gehen Sie folgendermaßen vor:

1. Schalten Sie PREMIERE DIREKT fünf Minuten vor Filmbeginn ein.
2. Drücken Sie auf Ihrer Fernbedienung die OPT-Taste. Das Optionsmenü wird angezeigt.
3. Markieren Sie mit den Tasten ▲ und ▼ unter Bildauswahl auf den bestellten Optionskanal mit der richtigen Uhrzeit, z. B. D2 - 20:30.
4. Drücken Sie die OK-Taste auf Ihrer Fernbedienung, um die gewählte Sendung anzuschauen.

PREMIERE DIREKT Alle Programme Bildauswahl OPT D 1 - 11:30 D 1 - 12:30 D 1 - 12:45 D 2 - 12:30 D 3 - 12:30 D 3 - 13:00 D 4 - 11:30 TV 0110 PREMIERE DIREKT 13:12 06:00-06:00 Rund um die Uhr bestellbar 06:00-06:00 Rund um die Uhr bestellbar

9. Allgemeine Sonderfunktionen

• Jugendschutz-PIN-Code

Über die PIN-Code-Eingabe haben Sie die Möglichkeit, jugendgeschützte Sendungen auch tagsüber anzuschauen - ohne dabei das Thema Jugendschutz zu vernachlässigen.

Für die Jugendfreigabe ist eine gesetzlich vorgeschriebene Kennzeichnung erforderlich, die von der FSK (Freiwillige Selbstkontrolle) im Auftrag der Obers- ten Landesjugendbehörden vorgenommen wird.

Um eine vorgesperrte Sendung mit aktiver Jugendschutz-Kennung freizugeben, ist die Eingabe eines vierstelligen PIN-Codes erforderlich. Sie erhalten Ihren Jugendschutz-PIN-Code zusammen mit Ihrer Smartcard.

Der PIN-Code kann über das Premiere Menü geändert werden, siehe Seite 54.

Die in der Senderliste vorhandenen Sender werden durch die Dynamic Channel Management-Funktion ständig auf dem aktuellen Stand gehalten.

Nach dem Ausschalten des Receivers werden die aktuellen Daten aller Sender automatisch geprüft. So werden neue Sendungen, die sich aus Änderungen in der Programmstruktur ergeben, automatisch in die Senderliste übernommen.

10. Menü Struktur

Einstellungen Bild- & Toneinstellungen Bildformat

Sprache Menüsprache

Menü-Einstellungen Infobanner-Einblenddauer

Infobanner automatisch Menüsprache Transparenz Menü-Übergänge Menü-Hintergrundeffekt Farbschema

Zeiteinstellungen Zeitzone einstellen

Programmliste Sortierung

Lieferzustand wiederherstellen

Programme sortieren — Favoriten 1 bis 4 TV-Programme sortieren bzw. Radioprogramme sortieren

Technische Informationen Programminformation Programminformation Systeminformation Software-Aktualisierung

Timer Timer ____

11. Fehlerdiagnose

Bei allen elektronischen Geräten können Fehler auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt handeln. Oft liegt die Ursache an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss.

Bevor Sie fachmännische Hilfe in Anspruch nehmen, prüfen Sie folgende Punkte:

Fehler Mögliche Ursache Abhilfen

Gerät startet nicht Keine Netzspannung Anschlusskabel und Steckernetzteil prüfen
Kein Bild, kein Ton Keine Netzspannung Anschlusskabel und Steckernetzteil prüfen
	Keine oder falsche Programmliste Programmsuchlauf durchführen, siehe S. 33
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
Kein oder schlechtes oder verzerrtes Bild	SCART-Stecker nicht komplett ange-schlossen	SCART-Verbindung prüfen
	Falsches Bildformat eingestellt Stellen	Sie ein anderes Bildformat ein, siehe S. 47
	Programm wird mit anderen Parametern übertragen	Programmsuchlauf durchführen, siehe S. 33
	Falsches Ausgangssignal gewählt	Anderes Videoausgangsformat TV wählen, siehe S. 49
	TV-Gerät unterstützt die gemachten HDMI Einstellungen nicht	HDMI-Einstellungen ändern, siehe S. 48
Ton vorhanden, kein Bild	Programm wird mit anderen Parametern übertragen	Automatischen Suchlauf durch-führen, siehe S. 33
	SCART-Stecker nicht komplett ange-schlossen	SCART-Verbindung prüfen

Fehler Mögliche Ursache Abhilfen

Bild vorhanden, kein Ton	Stummschaltung bei Receiver oder TV-Gerät ist aktiviert	Drücken Sie die Stumm-Taste
	Sendung wird in Dolby Digital übertragen, Automatische Auswahl steht auf An, es ist aber keine digitale Audio-Anlage angeschlossen	Stellen Sie die Automatische Auswahl auf Aus, siehe S. 49 oder schließen Sie eine digitale Audio-Anlage an
Fernbedienung funktioniert nicht	Hindernis zwischen Fernbedienung und Receiver	Hindernis beseitigen
	Defekter Datenstrom -> Gerät blo-ckiert	Steckernetzteil ziehen, nach 10 Sek. Verbindung wieder herstellen
	Gerät nicht eingeschaltet Gerät einschalten
	Batterie ist leer neue Batterie in die Fernbedienung einlegen
Kein Empfang von Programmen, die vorher empfangen werden konnten	Programm wird z. Zt. nicht ausgestrahlt	Keine
Einige Programme werden von Zeit zu Zeit nicht empfangen	Diese Programme werden nicht 24 Stunden täglich übertragen und sind manchmal nicht verfügbar. Das ist kein Fehler.
Gerät kann nicht bedient werden	Hindernis zwischen Fernbedienung und Receiver	Hindernis beseitigen
	Batterie der Fernbedienung ist leer neue Batterie in die Fernbedienung einlegen
Sie haben Ihren PIN-Code vergessen		Rufen Sie den Premiere Kundenservice an.
Hinweis 3: Bitte die Smartcard in Pfeilrichtung mit dem goldenen Chip nach oben/unten einschieben.	Die Smartcard ist nicht richtig eingesteckt.	Stecken Sie die Smartcard wie in dieser Anleitung beschrieben in den Receiver, siehe S. 17.

Fehler Mögliche Ursache Abhilfen

Hinweis 9:Die Freischaltung Ihrer Smartcard ist abgelaufen.	Ihre Freischaltung ist noch nicht eingetroffen.	Wenn Sie Neukunde sind, rufen Sie den Premiere Kundenservice an. Sie erhalten dann eine Freischaltung. Schieben Sie dazu die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sender und warten Sie ca. 60 Minuten, damit eine erneute Freischaltung empfangen werden kann.
	Das abonnierte Programm wurde längere Zeit nicht geschaut, so dass die Freischaltung nicht erneuert werden konnte.	Wenn Sie schon länger Kunde bei Premiere sind, schieben Sie die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sender und warten Sie ca. 60 Minuten, damit eine erneute Freischaltung empfangen werden kann.
Hinweis 10:Ihre Smartcard ist für diese Sendung nicht freigeschaltet.	Ihre Freischaltung ist noch nicht eingetroffen.	Wenn Sie Neukunde sind, rufen Sie den Premiere Kundenservice an. Sie erhalten dann eine Freischaltung. Schieben Sie dazu die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sender und warten Sie ca. 60 Minuten, damit eine erneute Freischaltung empfangen werden kann.
	Sie haben diesen Sender nicht abonniert.	Prüfen Sie, ob Sie den Sender abonniert haben. Wenn Sie diesen Sender abonnieren wollen, rufen Sie die Premiere Hotline an.

12. Technische Daten

Typ:

Digitaler

Satelliten-Receive

TT-micro® S302 HDMI

Frequenzbereich: 95 bis 2150 MHz

Eingangsimpedanz/Eingangspegel: -25 bis -65dBm

Demodulation: nach DVB-S Standard EN 300 421

LNB-Kenndaten Bandauswahl: 22 KHz

Polaritätsauswahl: 14/18 V

Tone Burst Modus

DiSEqC 1.0

Maximale LNB-Unterstützung von 400 mA

Anschlüsse 1x digitaler HDMI Video-Ausgang

2x SCART (VCR & TV) AusgangTV SCART

Video Ausgang: CVBS, Y/C, RGB, Audio

VCR SCART Video Ausgang: CVBS, Y/C, Audio

Tonausgang (links/rechts)

Digital Audio Ausgang (S/PDIF)

Common Interface Schnittstelle

Kartenleser

Netzteil:

IN:

230

OUT: 12V =

Leistungaufnahme: > 20 Watt

IR-Fernbedienung: 2 x Batterien Typ LR03 / 3 V

Zulässiger Temperaturbereich Temperaturbereich +5 °C...+40 °C

Das Produkt entspricht den folgenden Richtlinien:

73/23/EWG

93/68/EWG

89/336/EWG

Technische Daten

Dieses Produkt arbeitet mit einer Kopierschutztechnologie, die durch U.S. Patente und andere gewerbliche Eigentumsrechte geschützt ist. Der Gebrauch dieser Kopierschutztechnologie muss von Macrovision Corporation autorisiert sein und ist für den privaten Gebrauch bestimmt, sofern nicht anderweitig von Macrovision autorisiert. Der Nachbau oder Demontage sind verboten.

TT-micro® S302 HDMI

13. Service und Garantie

Sie haben ein Gerät von hohem technischen Standard und bewährter Qualität erworben. Sollten Sie jedoch einmal Probleme mit diesem Produkt haben, beachten Sie die folgenden Garantiebedingungen:

■Bei sachgerechter Nutzung übernehmen wir für dieses Gerät die Garantie für die Dauer von 24 Monaten – vom Tage des Kaufs bei Ihrem Händler an gerechnet. Eventuelle Defekte werden zu unseren Lasten behoben, sofern der Mangel auf Material- oder Fabrikationsfehler zurückzuführen ist.
■Der Zeitpunkt des Kaufs ist uns durch Vorlage von Quittung, Kassenzettel oder eines sonstigen Kaufbelegs nachzuweisen.
■Die Garantie erlischt, wenn Reparaturen ohne ausdrückliche Einwilligung unseres Hauses ausgeführt werden.

Achtung!

Zur schnellen Hilfe bei Fragen oder Problemen wenden Sie sich ausschließlich an die entsprechende Servicestelle!

Um einen reibungslosen Support zu gewährleisten, kann Ihnen nur die nachfolgend genannte Servicestelle und nicht Ihr Händler umfassend und zufriedenstellend helfen.

Wir bitten daher um Ihr Verständnis, dass ein Austausch des Gerätes über Ihren Händler ohne vorherigen Anruf bei der entsprechenden Servicestelle zu vermeiden ist!

Geräteservice

Bei Fragen und technischen Problemen zu diesem Gerät wenden Sie sich bitte an den von uns beauftragen Servicedienstleister:

Deutschland Hotline:

0180 / 50 07 525 (12 Ct./Min. aus dem Festnetz der Deutschen Telekom)

Mo-So von 8.00 - 23.00 Uhr

Premiere - Kundenservice

Infos rund um die Programme von Premiere sowie neueste Angebote und Antworten auf viele Fragen finden Sie im Internet unter www.premiere.de.

Bitte unbedingt lesen und beachten!

Liebe Kundin, lieber Kunde,

sollte unser Produkt wider erwarten doch einen technischen Defekt innerhalb der Garantiezeit (24 Monate ab Kaufdatum) aufweisen, so erhalten Sie

innerhalb von 48 Stunden (werktags) kostenlos ein Austauschgerät geliefert.

Der Austausch wird direkt über unser Servicetelefon veranlasst! Sie müssen den Digitalreceiver nicht zu Ihrem Fachhändler zurückbringen.

Gerne können Sie das Austauschgerät auch an Ihre Wunschadresse (Büro, Arbeitsplatz) senden lassen.

Sie erreichen unser technisches Servicetelefon täglich zwischen 8:00 und 23:00 Uhr unter

0180 - 500 75 25\*

* 0,14 EUR/Min. aus dem dt. Festnetz, Kosten aus dem Mobilfunknetz können variieren und sind abhängig vom Anbieter.

Weitere Informationen erhalten Sie jederzeit in der Bedienungsanleitung und über unsere Internetseite

www.technotrend.de.

Viel Spaß mit Ihrem neuen TechnoTrend Receiver wünscht Ihnen

Ihr TechnoTrend Serviceteam
