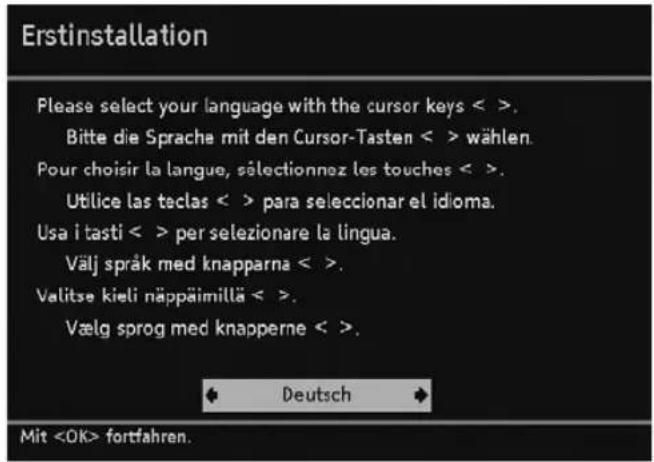

Erstinstallation 20

6.Gebrauch....24

Programmwechsel 24

Lautstärke 24

Infobanner 24

Optionen 26

Videotext 27

Programmliste 28

Favorite 29

Programmsuchlauf 34

EPG 39

Timer 40

Radio-Betrieb 43

Sonstige Funktionen 43

INHALTSVERZEICHNIS

7.Einstellungen 46

Bildeinstellungen 47

Sprache 50

Menü-Einstellungen 51

Allgemeine Einstellungen 53

Sicherheitseinstellungen 54

8.Fehlerdiagnose 56

9.Technische Daten 59

BEDIENUNG

1. Bedien- und Funktionselemente

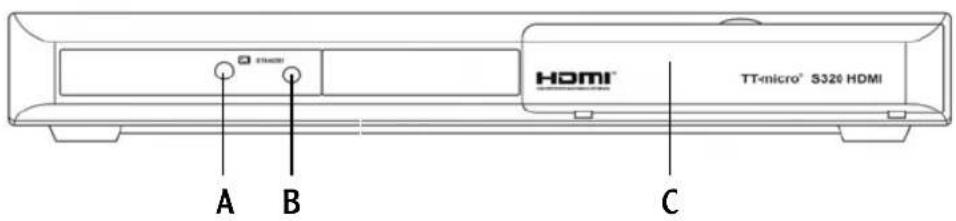

•Vorderansicht

HDMI TT-micro® S320 HDMI A B C

A IR-Empfänger

BLED-Anzeige

grün: Gerät ist eingeschaltet

rot: Gerät im Stand-By-Modus

keine Farbanzeige: Gerät ist stromlos

CCI-Schacht (hinter Klappe)

• Rückansicht

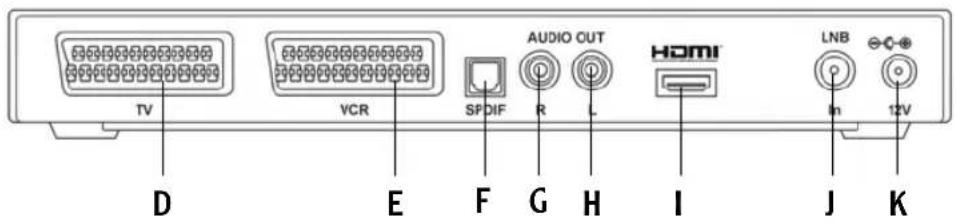

TV VCR SPDIF AUDIO OUT HDMI LNB In 12V D E F G H I J K

DTV-SCART-Buchse

EVCR/DVD-SCART-Buchse

FSPDIF-Ausgang (Audio digital)

GAnalog Audio R (rechts)

HAnalog Audio L (links)

ITV-HDMI-Anschlussbuchse

JEingangsbuchse für Satellitenantenne

KStromnetzanschluss 12 V

TT-micro S320 HDMI.book Seite 6 Freitag, 22. Juni 2007 8:47 08

TT-micro® S320 HDMI

Beschreibung siehe nächste und übernächste Seite

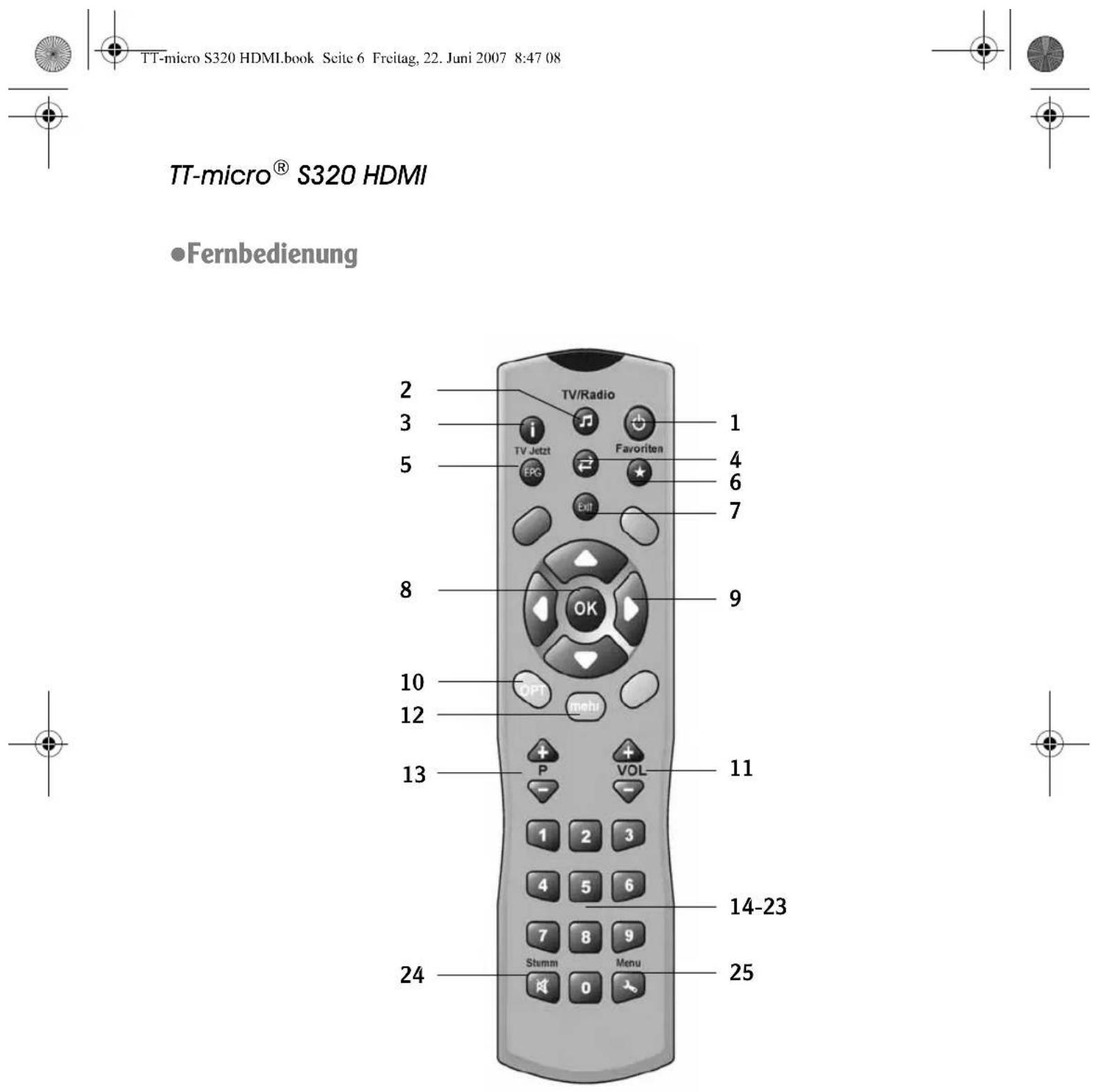

Bedienelemente der Fernbedienung

1Ein / Aus

2TV/Radio-Taste

Zwischen TV- und Radiomodus wechseln

3Info-Taste

1x drücken: Blendet Infobanner ein

2x drücken: blendet erweiterten Infobanner ein

4ZAP-Taste

Wechseln zwischen den beiden zuletzt eingestellten Programmen

5EPG-Taste

Ruft EPG auf (EPG = Electronic Program Guide)

6 Favoriten-Taste

Ruft Favoritenlisten auf

7Exit -Taste

Vorgang abbrechen

Menü verlassen

80K-Taste

Auswahl bestätigen

Liste der TV- und Radioprogramme aufrufen

9Pfeil-Tasten

zur Navigation

▲ =/= ▼ Programm wählen

◀ =/= ▶ Lautstärke ändern

TT-micro® S320 HDMI

10Farb-Tasten

gelb: öffnet das Optionsmenü (bei geöffnetem Infobanner)

blau: zeigt den Videotext an, Änderung der Zeilenzahl bei HDMI-Anschluss während des laufenden Programm

grün: Audio-Ausgänge während des laufenden Programms wählen

rot: ermöglicht Bildanpassung während des laufenden Programms (nicht immer verfügbar)

11Lautstärke-Tasten VOL + / —

Lautstärke erhöhen / verringern

12mehr-Taste

Blendet erweitertes Infobanner ein

13Programm-Tasten P + / —

Nächstes Programm wählen / voriges Programm wählen

14-23Ziffernblock

Direkte Programmwahl über die einzelnen Tasten

24Stumm-Taste

Ton stumm schalten

25Menü-Taste

Öffnet das Hauptmenü

Hinweis:

Weitere grundsätzliche Informationen zu einzelnen Tasten finden Sie auch noch an anderer Stelle im Handbuch, sieheSeite19.

BEDIENUNG

2. Ihr Gerät stellt sich vor

Mit Ihrem neuen digitalen Satellitenreceiver steht Ihnen nun die ganze Welt des Fernsehens offen - und das in Top-Qualität!

Diese Gebrauchsanleitung hilft Ihnen, die umfangreichen Funktionen und Möglichkeiten Ihres neuen Digital-Receivers optimal zu nutzen.

• Eigenschaften im Überblick

• Digitaler Satelliten-Empfang
• Separate Programm-Listen für TV und Radio
• Abo- und Free-TV Unterstützung
• Bis zu 8 Favoritenlisten (4x TV, 4x Radio)
• mit Einschub für Common Interface Modul
• Automatischer und manueller Sendersuchlauf
• Schnell-Kanal-Suche
- Frequenzdirekteingabe
• Software-Aktualisierung über Satellit
• Einfach bedienbarer Electronic Programme Guide (EPG)
• Bildschirmmenü/On-Screen-Display (OSD)
• Inhaltsbezogene Hilfefunktionen
- Einfach bedienbare, grafische Benutzer-Oberfläche
• Sehr kurze Umschaltzeiten
• Videotext-Unterstützung
- Unterstützt 4:3, 4:3 Letterbox und 16:9 Video-Formate
• MPEG-2 digital und voll DVB kompatibel

TT-micro® S320 HDMI

- Lieferumfang

Prüfen Sie nach dem Auspacken den Inhalt auf Vollständigkeit und evtl. Beschädigungen. Zum Lieferumfang gehören:

• 1 Receiver
• 1 Gebrauchsanleitung
• 1 Fernbedienung
• 2 Batterien für die Fernbedienung, Typ LR03 / 1,5 V
• 1 Steckernetzteil
• 1 HDMI-Anschlusskabel
• 1 SCART-Kabel

3. Sicherheit und Umweltschutz

Bevor Sie den Receiver anschließen und in Betrieb nehmen, beachten Sie folgende Punkte:

• Das Gerät ist für die Nutzung im privaten Bereich ausgelegt.
• Mit dem Gerät dürfen nur die in dieser Gebrauchsanleitung beschriebenen Funktionen ausgeführt werden.
• Bewahren Sie die Gebrauchsanleitung möglichst griffbereit in der Nähe des Gerätes auf.
• Wenn Sie das Gerät an andere Personen weitergeben, geben Sie bitte auch diese Gebrauchsanleitung mit.

●Gefahr für Kinder

- Lassen Sie Kinder mit diesem Gerät nie unbeaufsichtigt. Kinder unterschätzen die Gefahr beim Umgang mit Elektrogeräten.

BEDIENUNG

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Halten Sie Kinder vom Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

●Gefahr durch Elektrizität

- Im Inneren des Geräts gibt es gefährliche Spannungen. Niemals das Gehäuse öffnen oder durch die Belüftungsöffnungen Gegenstände einführen.

- Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Verhindern Sie, dass Flüssigkeit in das Gerät gelangt. Notfalls sofort den Netzstecker ziehen.

- Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse wie Vasen oder Kaffeebecher auf das Gerät.

- Das Gerät darf nicht in Feuchträumen (z.B. Badezimmer) oder Räumen mit starkem Staubanfall verwendet werden.

- Schließen Sie das Steckernetzteil des Geräts nur an eine vorschriftsmäßig installierte 230V Steckdose an, die entsprechend abgesichert ist.

- Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker sofort ziehen können.

- Achten Sie darauf, dass die Anschlussleitungen nicht geklemmt oder gequetscht werden.

- Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.

TT-micro® S320 HDMI

• Beim Auftreten einer offensichtlichen Störung (z. B. Qualm o. ä.) während des Betriebes sofort das Steckernetzteil aus der Steckdose ziehen. Dabei immer am Stecker und niemals am Kabel anfassen.
• Steckdosen und Verlängerungskabel dürfen nicht überlastet werden, sonst besteht Brandgefahr! Fragen Sie beim Erwerb nach der maximalen zulässigen Stromaufnahme.
• Um das Gerät vollständig von der Stromversorgung zu trennen, muss das Steckernetzteil aus der Steckdose gezogen werden.
• Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät. Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen.
• Nehmen Sie keine Änderungen am Gerät vor.
• Verwenden Sie nur mitgelieferte Kabel und Steckernetzteile.
• Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schaden nehmen. Ziehen Sie deshalb bei Gewitter immer das Steckernetzteil aus der Steckdose.
• Bei längerem Nichtgebrauch trennen Sie den Receiver von Netzteil und Kabelanschluss. Dies gilt auch für Geräte, die mit dem Receiver verbunden sind.

●Gefahr von Verletzungen durch andere Ursachen

• Achten Sie darauf, dass die Anschlussleitungen nicht zur Stolperfalle werden.
• Batterien dürfen nicht ins Feuer geworfen, auseinander genommen oder kurzgeschlossen werden.

●Hinweise zum Aufstellungsort

• Gerät ausschließlich auf eine waagerechte Fläche stellen bzw. legen.
• Setzen Sie dieses Gerät keiner extremen Temperatur aus. Daher: -direkte Sonneneinstrahlung und Heizungswärme vermeiden; -nach oben und zu den Seiten ca. 40 cm Mindestabstand freilassen.

BEDIENUNG

-Gerät auf keinen Fall mit Zeitschriften, Tischdecken o.ä. ab- oder zudecken. Die Hitze darf sich nicht im Gerät stauen! Ansonsten kann die Hitze das Gerät beschädigen und es besteht Brandgefahr!

- Das Gerät darf nicht in unmittelbarer Nähe von entflammbarem Material (z.B. Vorhänge, brennbare Flüssigkeiten etc.) aufgestellt werden.

●Hinweise zum Umgang mit Batterien

• Wechseln Sie die Batterie spätestens jährlich aus, um ein Auslaufen auszuschließen.
• Nehmen Sie bei längeren Nichtgebrauch die Batterie aus der Fernbedienung.
• Versuchen Sie niemals gebrauchte Batterien durch Wärme, Aufladen oder andere Mittel zu reaktivieren.
• Batterien dürfen nicht auseinander genommen werden.
• Batterien dürfen nicht kurz geschlossen werden.

Sonstige Hinweise

• Offene Brandquellen, wie z.B. brennende Kerzen, nicht auf das Gerät stellen.
  • Das Öffnen des Gerätes führt zu Garantieverlust.
• Im Gerät kann sich Kondenswasser bilden, z.B. wenn das Gerät von einer kalten in eine warme Umgebung kommt. Warten Sie in einem solchen Falle ca.eine Stunde, bevor Sie den Receiver in Betrieb nehmen. Nach Ablauf dieser Zeit ist in der Regel die Kondensflüssigkeit verdunstet.
• An der Unterseite des Gerätes befinden sich Gerätefüße. Da die Möbeloberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gerätefüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Gerätefüße.

TT-micro S320 HDMI.book Seite 14 Freitag, 22. Juni 2007 8:47 08

TT-micro® S320 HDMI

●Batterie und Gerät entsorgen

• Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
• Batterien bitte nur im entladenen Zustand abgeben!
• Sollte das Gerät nicht mehr benutzt werden können, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden.

BEDIENUNG

4. Inbetriebnahme

●Batterie in Fernbedienung einlegen

Auf der Rückseite der Fernbedienung befindet sich das Batteriefach.

1. Öffnen Sie das Batteriefach.
2. Legen Sie die Batterien so ein, wie am Boden des Batteriefachs dargestellt. Beachten Sie die Polarität!
   3.Schließen Sie das Batteriefach wieder.

- Receiver anschließen

Hinweis:

Beachten Sie die Gebrauchsanleitungen der anderen Geräte sowie das grafische Anschluss-Schema, siehe Seite17.

Achtung!

Achten Sie darauf, dass alle Geräte ausgeschaltet sind, bevor Sie sie anschließen. Stecken Sie das Steckernetzteil erst ganz am Schluss, wenn alle anderen Anschlüsse hergestellt sind, in die Netzsteckdose. Sie vermeiden dadurch mögliche Schäden.

• Satellitenanschluss

▶Verbinden Sie das Satelliten-Antennenkabel mit der Antennen-Eingangsbuchse LNB In des Receivers.

• Anschluss an ein Fernsehgerät

Sie können den Receiver auf zwei Arten an Ihr Fernsehgerät anschließen, wobei die Anschluss-Möglichkeiten auch abhängig von dem Fernsehgerät sind.

Wählen Sie eine der nachfolgenden aufgeführten Anschluss-Möglichkeiten.

TT-micro® S320 HDMI

Beste Möglichkeit

▶ Verbinden Sie die Buchse HDMI des Receivers mit der HDMI-Buchse Ihres Fernsehgerätes.

Zweibeste Möglichkeit

▶ Verbinden Sie die SCART-Buchse TV mit der SCART-Buchse Ihres Fernsehgerätes. Achten Sie auf die richtige Kennzeichnung, falls Ihr TV-Gerät mehrere SCART-Buchsen besitzt.

• Anschluss an einen Videorekorder/DVD-Player

▶ Verbinden Sie die SCART-Buchse VCR mit der SCART-Buchse Ihres Videorekorders bzw. DVD-Players.

• Anschluss an eine Audio-Anlage

Sie können Ihre Stereoanlage bzw. Ihren Surround-Dekoder auf zwei unterschiedliche Arten mit dem Receiver verbinden.

• Verbinden Sie die Geräte über ein Cinchkabel (Buchsen AUDIO OUT L und R) miteinander oder,
• verbinden Sie die Geräte über ein optisches Kabel (Buchse S/PDIF).

- Hinweis:

Bei dieser Anschlussart sollten Sie die Tonwiedergabe über das Fernsehgerät stumm schalten.

• Anschluss an das Stromnetz

Achtung!

Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 230V\~ 50Hz Steckdose an. Schalten Sie das Gerät erst ein, nachdem alle anderen Verbindungen hergestellt sind.

Verbinden Sie Receiver und Netzsteckdose mit dem Steckernetzteil.

1. Stecken Sie als erstes das Netzkabel in die Buchse 12 V des Receivers an.
2. Stecken Sie danach das Steckernetzteil in eine Steckdose.

BEDIENUNG

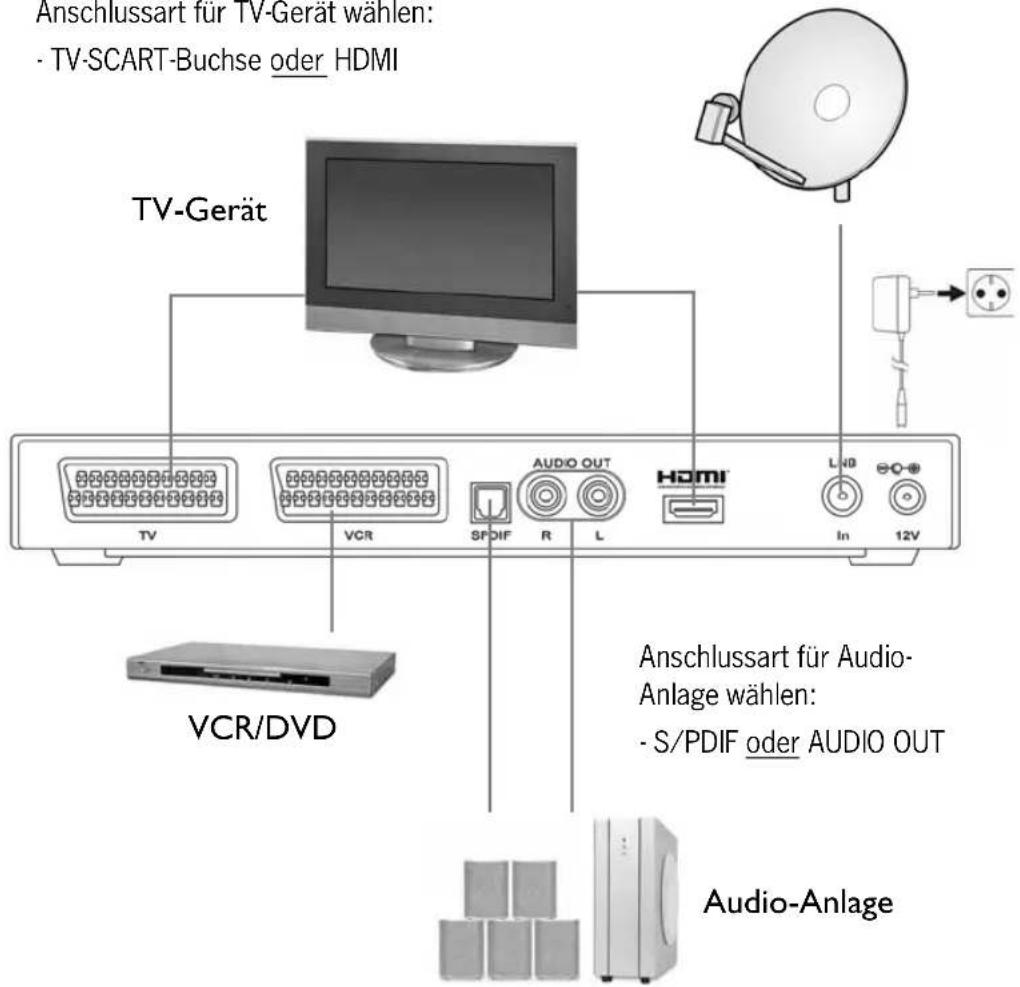

• Anschluss-Schema

Anschlussart für TV-Gerät wählen:

- TV-SCART-Buchse oder HDMI

Satelliten-Antenne

Anschlussart für TV-Gerät wählen: - TV-SCART-Buchse oder HDMI TV-Gerät VCR/DVD Audio OUT LND S-O- R L HDMI In 12V Anschlussart für Audio- Anlage wählen: - S/PDIF oder AUDIO OUT Audio-Anlage

Achtung!

• Anschlusshinweise beachten, siehe Seite15.
- Beste Bildqualität über HDMI-Schnittstelle.
• Steckernetzteil erst ganz am Schluss einstecken.

TT-micro® S320 HDMI

●Smartcard einstecken

Wenn Sie das Gerät ohne Smartcard nutzen, können Sie ausschließlich Programme empfangen, die unverschlüsselt ausgestrahlt werden.

Um verschlüsselte Sender empfangen zu können, z.B. Premiere, benötigen Sie

• eine Smartcard und
  • ein Common Interface-Modul.

Beides erhalten Sie im Fachhandel und z.T. auch direkt bei dem jeweiligen Programmanbieter.

Zum besseren Verständnis:

Common Interface (kurz: „Cl“), ist eine Schnittstelle von DVB-Empfangsgeräten.

Eine Karte, die in den CI-Schacht passt, heißt CI-Modul.

Das CI-Modul wiederum nimmt die Smartcard auf. Die Smartcard ist erforderlich, um die empfangenen Daten zu entschlüsseln.

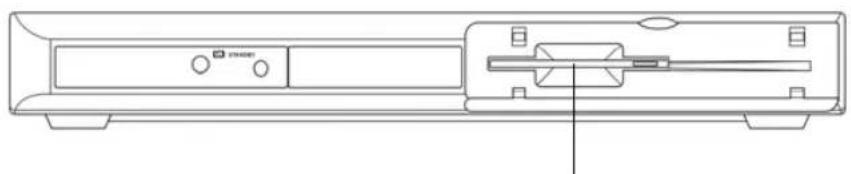

Bei dem Receiver befindet sich der CI-Schacht hinter der Klappe der Bedienfront.

1. Öffnen Sie die Klappe der Bedienfront.
2. Stecken Sie die Smartcard in das CI-Modul.
3. Stecken Sie das CI-Modul in den CI-Schacht und schließen Sie die Klappe.

Hinweis:

Beachten Sie unbedingt die Unterlagen, die üblicherweise zum Lieferumfang von CI-Modul und Smartcard gehören.

BEDIENUNG

5. Erste Schritte (Installation)

●Receiver einschalten

Sobald Sie das Steckernetzteil des Receivers in eine Steckdose gesteckt haben, schaltet sich der Receiver ein und die LED an der Gehäusefront leuchtet grün.

• • • • Hinweis: Wenn die LED rot leuchtet, schalten Sie das Gerät mit der Ein/Aus-Taste mit der Fernbedienung ein.

1. Schalten Sie alle an den Receiver angeschlossen Geräte ein.
2. Wechseln Sie an Ihrem Fernsehgerät auf den AV-Kanal oder auf den Eingang, an dem Sie den Receiver angeschlossen haben.

• • • • Hinweis: Weitere Informationen finden Sie hierzu in der Gebrauchsanleitung Ihres Fernsehgeräts.

• Bildschirm-Menü (OSD) verwenden

Das Bildschirm-Menü (nachfolgend als OSD = On-Screen-Display bezeichnet) ermöglicht es Ihnen, mit der Fernbedienung Einstellungen am Gerät vorzunehmen.

• • • • Hinweis: Beachten Sie auch die auf dem Bildschirm angezeigten Info- und Hilfe-texte.

So bedienen Sie das On-Screen-Display:

• Um im OSD zu navigieren und Menüpunkte auszuwählen, benutzen Sie die Pfeil-Tasten auf Ihrer Fernbedienung. Der ausgewählte Menüpunkt wird farbig eingerahmt.
• Um eine Auswahl zu bestätigen, drücken Sie die OK-Taste. Der ausgewählte Menüpunkt wird aufgerufen oder ausgeführt.
• Um ein OSD auszublenden oder ein aufgerufenes Menü wieder zu verlassen, drücken Sie die Exit-Taste.

TT-micro® S320 HDMI

• Die rote, die grüne, die gelbe und die blaue Farb-Taste auf der Fernbedienung haben unterschiedliche Funktionen. Diese sind abhängig von dem Menü, in dem Sie sich befinden.
• Ist ein Button im OSD rot, grün, gelb oder blau eingefärbt, wird die entsprechende Funktion durch Druck auf die gleichfarbige Taste der Fernbedienung ausgelöst.
• Am unteren Bildschirmrand werden bei jedem OSD Hinweise einge- blendet, mit welchen Tasten Sie Einstellungen im angezeigten Menü vornehmen können.

- Erstinstallation

Sobald der Receiver zum ersten Mal an das Stromnetz angeschlossen ist, erhalten Sie das Erstinstallations-Fenster angezeigt.

1. Drücken Sie die OK-Taste zur Bestätigung.

Das Erstinstallationsfenster erscheint.

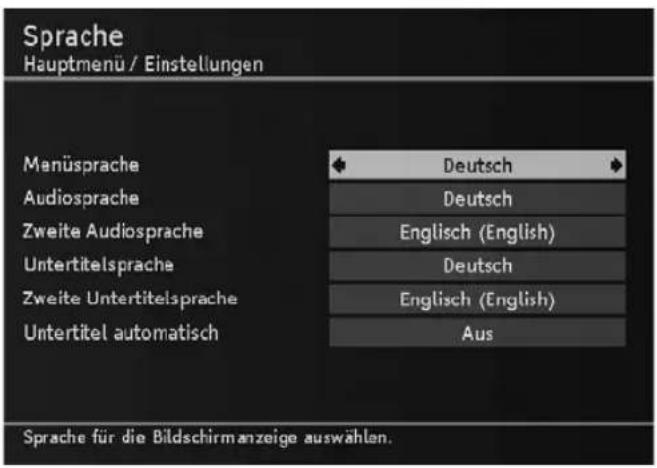

Erstinstallation Please select your language with the cursor keys < >. Bitte die Sprache mit den Cursor-Tasten < > wählen. Pour choisir la langue, sélectionnez les touches < >. Utilice las teclas < > para seleccionar el idioma. Usa i tasti < > per selezionare la lingua. Välj språk med knapparna < >. Valitse kieli näppäimillä < >. Vælg sprog med knapperne < >. Deutsch Mit fortfahren.

1. Wählen Sie mit den Pfeil-Tasten die gewünschte Menü-Sprache und bestätigen Sie mit der OK-Taste.

BEDIENUNG

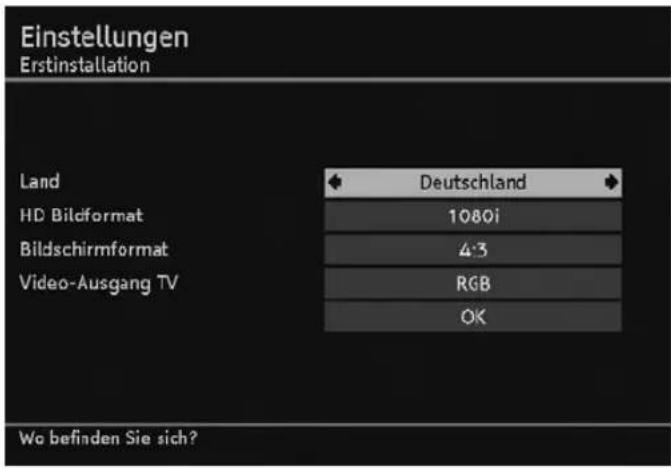

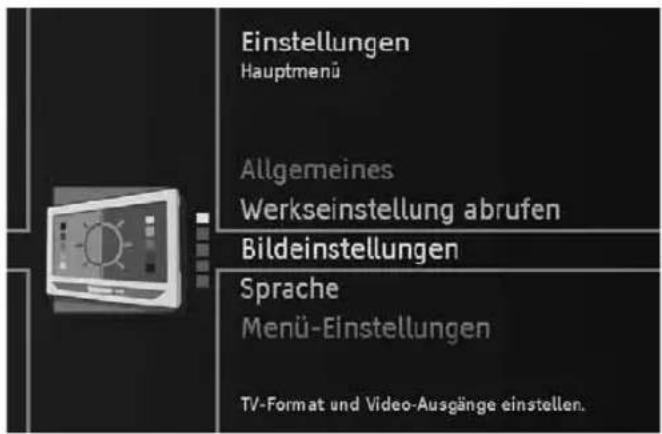

Einstellungen Erstinstallation Land Deutschland HD Bildformat 1080i Bildschirmformat 43 Video-Ausgang TV RGB OK We befinden Sie sich?

1. Nehmen Sie hier die Einstellungen für Ihr TV-Gerät vor. Markieren Sie anschließend die untere OK-Fläche im Fenster und drücken Sie die OK-Taste.

Hinweis: Die gezeigten Standardeinstellungen können Sie in der Regel immer übernehmen. Die Einstellungen können auch später jederzeit geändert werden, siehe ab Seite46.

1. Wählen Sie die für Ihr Satelliten-System richtigen LNB-Einstellungen.

Hinweis: Ausführliche Informationen zu den LNB-Einstellungen finden Sie weiter hinten im Handbuch, siehe Seite35. Wenn Sie, wie die meisten Satelliten-Nutzer, nur über eine Satellitenantenne verfügen die auf Astra1 (19,2°) ausgerichtet ist, müssen Sie keinerlei Veränderungen an den Standardeinstellungen vornehmen.

TT-micro® S320 HDMI

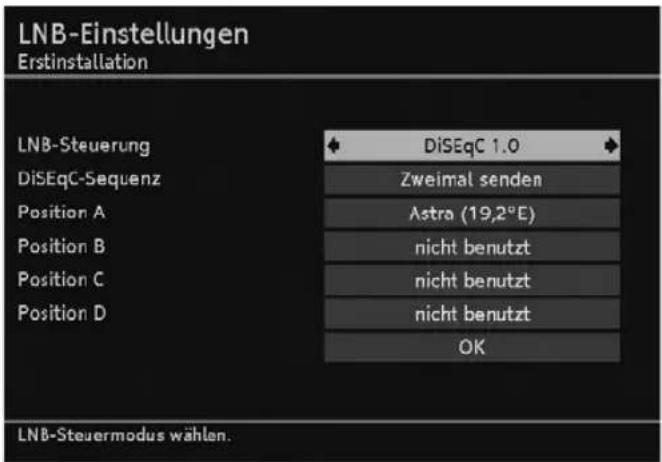

LNB-Einstellungen Erstinstallation LNB-Steuerung DiSEqC 1.0 DiSEqC-Sequenz Zweimal senden Position A Astra (19,2°E) Position B nicht benutzt Position C nicht benutzt Position D nicht benutzt OK LNB-Steuermodus wählen.

1. Markieren Sie OK und drücken Sie die OK-Taste. Sie erhalten das Fenster Automatischer Suchlauf angezeigt.

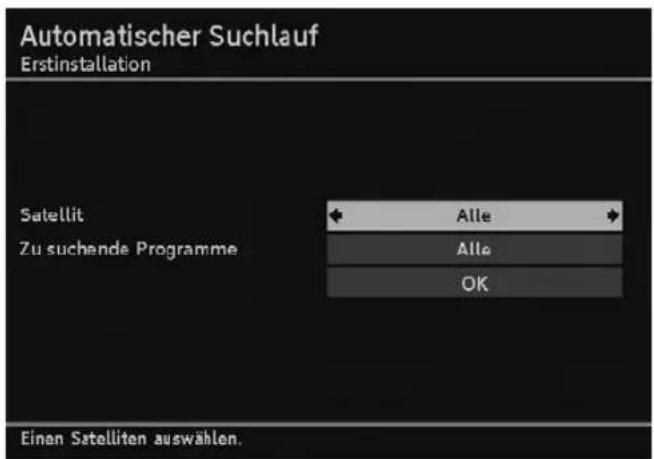

Automatischer Suchlauf Erstinstallation Satellit Zu suchende Programme Alle Alle OK Einen Satelliten auswählen.

1. Markieren Sie OK und drücken Sie die OK-Taste. Anschließend wird der Suchlauf gestartet. Der Bildschirmdialog informiert Sie dabei über den Fortgang des Programmsuchlaufs.

BEDIENUNG

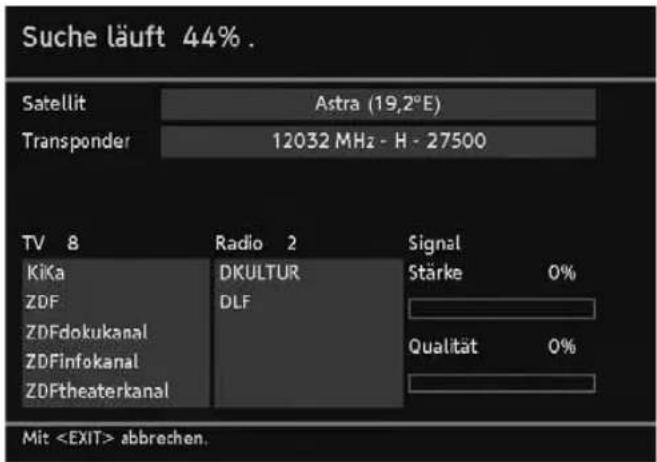

Suche läuft 44% . Satellit Astra (19,2°E) Transponder 12032 MHz - H - 27500 TV 8 Radio 2 Signal KiKa DKULTUR Stärke 0% ZDF DLF ZDFdokukanal ZDFinfokanal ZDFtheaterkanal Qualität 0% Mit abbrechen.

Hinweis:

Durch Drücken der Exit-Taste können Sie den Suchlauf jederzeit abbrechen.

Sobald die Suche abgeschlossen ist, erhalten Sie eine entsprechende Meldung angezeigt.

1. Drücken Sie OK, um die Erstinstallation zu beenden.
2. Drücken Sie erneut die OK-Taste, um die Programm-Wiedergabe zu starten.

Willkommen in der digitalen Fernsehwelt!

Nach der Erstinstallation startet der Receiver mit dem ersten frei empfangbaren Programm, dass in der Programmliste eingetragen ist.

TT-micro® S320 HDMI

6. Gebrauch

- Programmwechsel

Sie können das Programm auf mehrere Arten wechseln:

• Durch Drücken der Taste P + oder –.
• Durch Drücken der Pfeil-Taste ▲=oder=▼.
- Durch Drücken der ZAP-Taste schalten Sie zwischen den beiden zuletzt gewählten Programmen hin- und her.
- Indem Sie das Programm direkt über die Programmliste auswählen, siehe Seite28.

• Lautstärke

Zusätzlich zur Lautstärkeregelung Ihres Fernsehers, Ihrer Stereoanlage oder Ihres Surround- Decoders können Sie die Ausgangslautstärke auch über den Receiver einstellen.

▶ Mit der VOL-Taste + können Sie die Lautstärke erhöhen, mit der Taste VOL-Taste - verringern.
Die eingestellte Lautstärke wird als grafischer Balken eingeblendet.
▶ Durch Drücken der Taste Stumm können Sie den Ton ausschalten. Erneutes Drücken stellt die vorherige Lautstärke wieder her.

- Infobanner

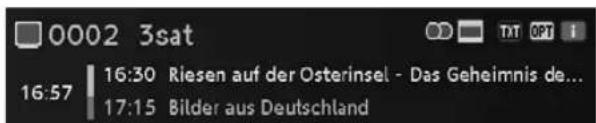

Bei jedem Programmwechsel erhalten Sie automatisch das Infobanner angezeigt.

0002 3sat 16:57 16:30 Riesen auf der Osterinsel - Das Geheimnis de... 17:15 Bilder aus Deutschland

1. Drücken Sie die Info-Taste, um das Infobanner ohne Programmwechsel aufzurufen.

BEDIENUNG

Das Infobanner zeigt die gewählte Programmplatznummer und den Sender an. Außerdem wird am linken Rand des Infobanners die Uhrzeit angezeigt.

Der Anzeigebalken rechts neben der Uhrzeit gibt grafisch die bereits verstrichene Dauer der Sendung an.

In der unteren Menüzeile wird die aktuelle und die nachfolgende Sendung mit Sendezeit angezeigt. Nach einigen Sekunden wird das Infobanner automatisch wieder ausgeblendet.

Hinweis:

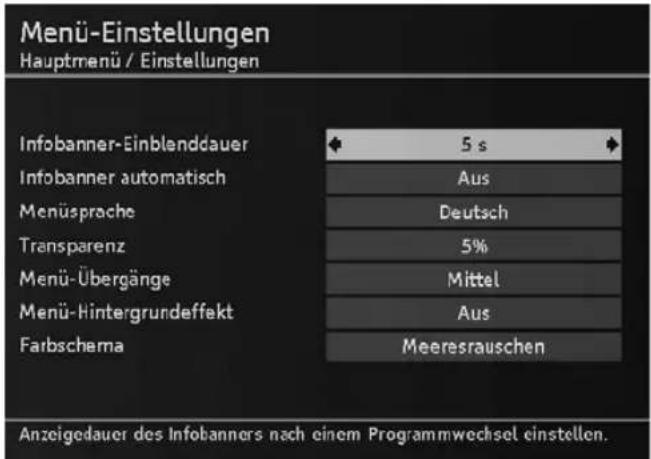

Die Einblenddauer des Infobanners können Sie selbst bestimmen bzw. das automatische Einblenden ganz unterbinden, siehe Seite51.

Während das Infobanner am unteren Bildschirmrand eingeblendet ist, können Sie durch erneutes Drücken der Info-Taste das erweiterte Infobanner aufrufen. Im erweiterten Infobanner werden nähere Details zur aktuellen Sendung angezeigt.

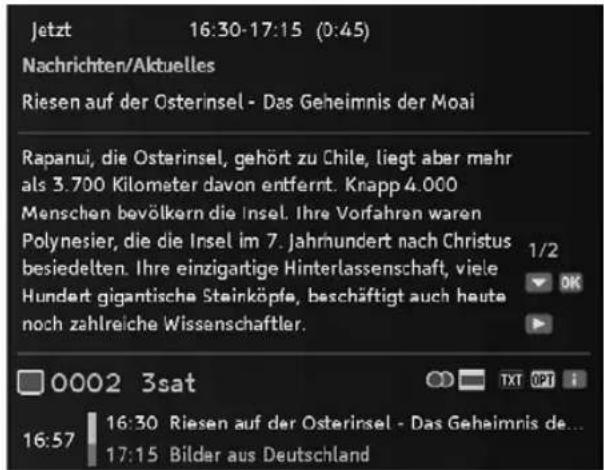

Jetzt 16:30-17:15 (0:45) Nachrichten/Aktuelles Riesen auf der Osterinsel - Das Geheimnis der Moai Rapanui, die Osterinsel, gehört zu Chile, liegt aber mehr als 3.700 Kilometer davon entfernt. Knapp 4.000 Menschen bevölkern die Insel. Ihre Vorfahren waren Polynesier, die die Insel im 7. Jahrhundert nach Christus besiedelten. Ihre einzigartige Hinterlassenschaft, viele Hundert gigantische Steinköpfe, beschäftigt auch heute noch zahlreiche Wissenschaftler. 1/2 OK 0002 3sat TXT OPT 16:57 16:30 Riesen auf der Osterinsel - Das Geheimnis de... 17:15 Bilder aus Deutschland

Beachten Sie:

- Wenn der Text umfangreicher ist, wird er auf mehrere Seiten verteilt. Durch wiederholtes Drücken der OK-Taste blättern Sie durch die Seiten (Pfeil-Taste ▲=und=▼ funktioniert auch).

TT-micro® S320 HDMI

- Wenn Sie die Info- oder die Pfeil-Taste= ▶ drücken, erhalten Sie Informationen zur nächsten Sendung angezeigt. Durch Drücken der Pfeil-Taste ◀ =gelangen Sie wieder zu den Informationen der aktuell laufenden Sendung.

1. Drücken Sie Exit, um das Infobanner zu schließen.

Hinweis:

Durch Drücken der Taste mehr können Sie das erweiterte Infobanner direkt aufrufen und auch wieder schließen.

- Optionen

Einige Sender stellen mehrere Kameraperspektiven, Tonspuren und/oder Videotext zur Auswahl.

Stehen bei einem Programm eine oder mehrere dieser Optionen zur Verfügung, wird beim Aufrufen des Programms in der rechten Ecke OPT angezeigt.

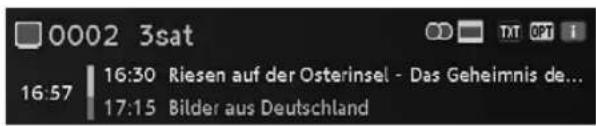

0002 3sat 16:57 16:30 Riesen auf der Osterinsel - Das Geheimnis de... 17:15 Bilder aus Deutschland

Das bedeutet, dass entweder eine Bild-, eine Ton- oder eine Videotextauswahl oder mehrere Auswahlmöglichkeiten zugleich zur Verfügung stehen.

Beispiel: Tonauswahl

Tonauswahl Stereo (Deutsch) mono/2-Kanal (Deutsch) Dolby Digital (Deutsch)

So nutzen Sie die Optionen:

1. Rufen Sie das gewünschte Programm auf.
2. Drücken Sie die (gelbe) OPT-Taste.

BEDIENUNG

1. Wählen Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ =/=▼ die gewünschte Option aus und drücken Sie die OK-Taste. Die gewählte Option wird aufgerufen und das Optionen-Fenster geschlossen.

• Hinweis: Es ist möglich, dass z.B. Bild- und Tonauswahl zur Verfügung stehen. In diesem Fall müssen Sie die OPT-Taste mehrmals drücken, um die gewünschte Option auszuwählen.

- Videotext

1. Drücken Sie die blaue Farb-Taste, um den Videotext aufzurufen.

2. Durch Drücken der Farb-Tasten gelangen Sie jeweils zu dem im Videotext entsprechend markierten Bereich.

3. Über die Ziffern-Tasten können Sie gezielt zu einer bestimmten Seite springen.
4. Mit den Pfeil-Tasten ◀ =und= ▶ springen Sie jeweils zur nächsten bzw. zur vorigen Seite.
5. Mit den Tasten P + und P – springen Sie jeweils 100 Seiten vor bzw. 100 Seiten zurück, bezogen auf den nächsten vollen Hunderterwert, z.B. 462 > 400 > 300 etc.
6. Über die Info-Taste springen Sie direkt zur Seite 100, über die EPG-Taste zur Seite300.
7. Das automatische Weiterblättern einer Unterseite (z.B. Seite 3/6) wird unterbrochen, wenn Sie die OPT-Taste drücken.
8. Durch die Menü-Taste werden zuvor versteckte Texte angezeigt. z. B. bei Quiz-Seiten.
9. Mit den Pfeil-Tasten ▲=und=▼ können Sie auf Inhaltsseiten (das sind z.B. immer die Seiten 100, 200 etc.), ein Thema markieren und durch Drücken der OK-Taste direkt dort hinspringen.
10. Die Videotextdarstellung wird vergrößert, wenn Sie die ZAP-Taste drücken. Durch erneutes Drücken wird der Videotext wieder in der normalen Größe angezeigt.

TT-micro® S320 HDMI

- Durch mehrfaches Drücken der blauen Farb-Taste, wird der Videotext transparent über das Fernsehbild gelegt. Durch nochmaliges Betätigen dieser Taste wird wieder der Videotext ausgeblendet.

1. Blenden Sie den Videotext direkt aus, indem Sie die Exit-Taste drücken.

- Programmliste

1. Drücken Sie während der normalen Fernsehwiedergabe die OK-Taste, um die Programmliste aufzurufen.

In dieser Liste sind alle TV-Sender aufgeführt, die das Gerät beim Sendersuchlauf gefunden und gespeichert hat.

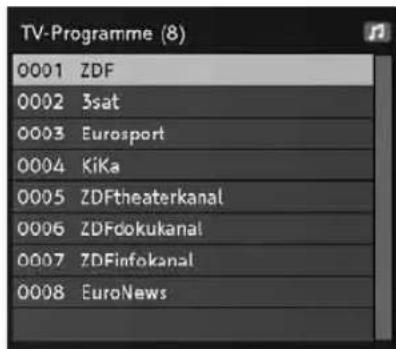

TV-Programme (8) 0001 ZDF 0002 3sat 0003 Eurosport 0004 KiKa 0005 ZDFtheaterkanal 0006 ZDFdokukanal 0007 ZDFinfokanal 0008 EuroNews

Beachten Sie:

• Wenn Sie die Zap-Taste oder die Taste Favoriten bei geöffneter Programmliste drücken, erhalten Sie nacheinander die weiteren Favoritenlisten angezeigt (wenn Favoriten eingefügt wurden). Diese individuelle Programmlisten beinhalten nur die Programme, die Sie „favorisiert“ haben. Weitere Informationen hierzu, siehe Seite29.
• Wird neben einem Sendernamen ein Schlüsselsymbol angezeigt, wird der Sender verschlüsselt ausgestrahlt und Sie benötigen eine entsprechende Smartcard, um ihn anschauen zu können.

• Durch Drücken der TV/Radio-Taste erhalten Sie die Liste aller Radioprogramme angezeigt, die beim Suchlauf gefunden wurden.

• Nutzen Sie die Pfeil-Tasten ◀ / ▶ / ▲ = /=▼, um in der Liste das gewünschte Programm auszuwählen.

BEDIENUNG

• Mit den Pfeil-Tasten ▲=oder=▼ markieren Sie den nächsten oder den vorigen Sender in der Liste.

• Mit den Pfeil-Tasten ◀ oder ▶ springen Sie acht Plätze in der Programmliste vor oder acht zurück.

• Drücken Sie die OK-Taste, nachdem Sie den gewünschten Sender ausgewählt haben.

- Favoriten

- Favoritenliste(n) anlegen

Mit dem Receiver können Sie bis zu vier Favoritenlisten anlegen. Favoritenlisten sind Listen, deren Inhalt Sie selbst bestimmen können. Es werden also nur die Programme angezeigt, die Sie auch wirklich sehen möchten.

Sie können z.B. eine Favoritenliste für Sport, eine für Unterhaltung und eine für politische Sendungen anlegen. Oder jedes Familienmitglied erhält eine „eigene“ Favoritenliste.

Beachten Sie:

• Alle Favoritenlisten werden auf die gleiche Art und Weise angelegt.

• Auch für Radio-Programme können Sie bis zu vier Favoritenlisten verwalten. Weitere Informationen zum Thema „Radio“, siehe Seite43.

• Drücken Sie die Taste Menu.

• Wählen Sie mit den Pfeil-Tasten ▲=oder=▼ den Menüpunkt Programme sortieren und drücken Sie OK.

TT-micro® S320 HDMI

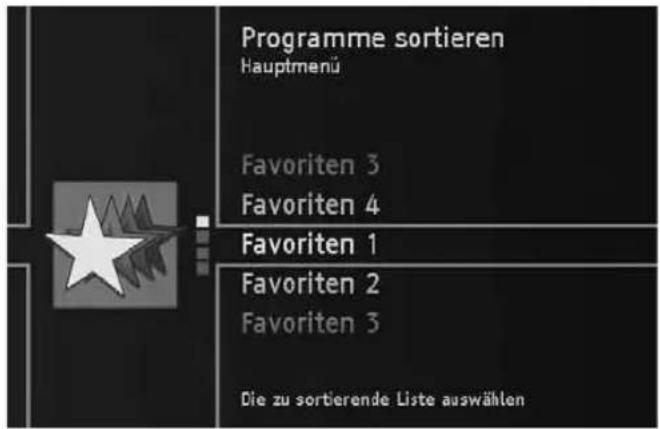

Programme sortieren Hauptmenü Favoriten 3 Favoriten 4 Favoriten 1 Favoriten 2 Favoriten 3 Die zu sortierende Liste auswählen

1. Markieren Sie einen der Favoriten-Einträge, z. B. Favoriten 1 und drücken Sie die OK-Taste.

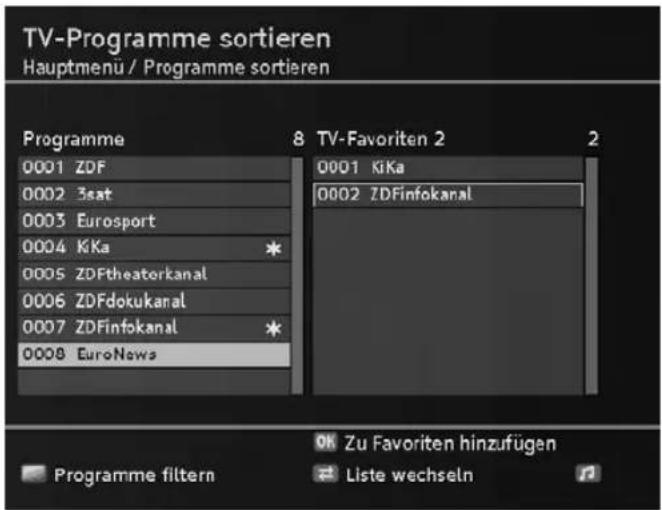

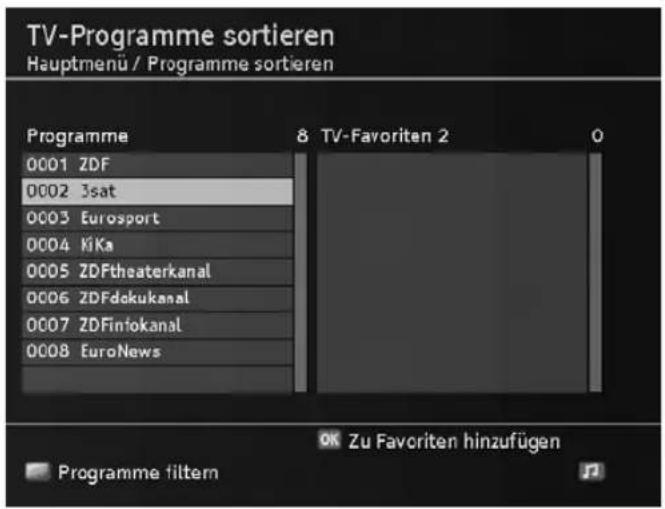

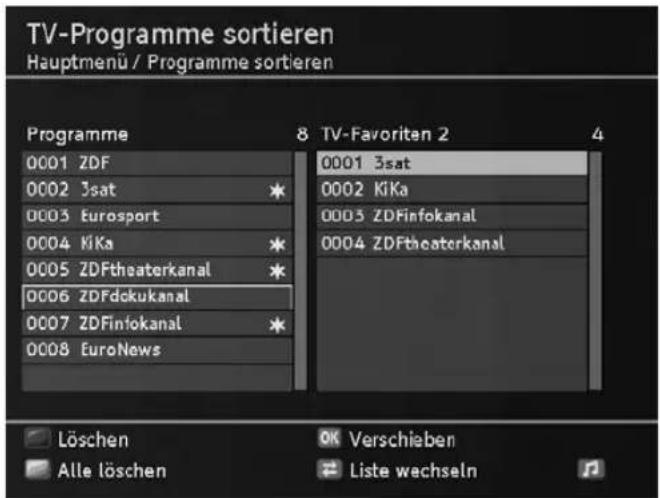

TV-Programme sortieren Hauptmenü / Programme sortieren Programme 0001 ZDF 0002 3sat 0003 Eurosport 0004 KiKa 0005 ZDFtheaterkanal 0006 ZDFdekukanal 0007 ZDFinfokanal 0008 EuroNews 8 TV-Favoriten 2 OK Zu Favoriten hinzufügen Programme filtern

Hinweis:

Bei sehr umfangreichen Programmlisten können Sie über die Filter-Funktion die angezeigte Liste übersichtlicher gestalten. Drücken Sie dazu die gelbe Farb-Taste. Weitere Informationen über die Filter-Funktion, siehe Seite33.

1. Wählen Sie mit den Pfeil-Tasten ▲=oder=▼ ein Programm aus der linken Liste aus und drücken Sie OK.

Das Programm wird mit einem Stern gekennzeichnet und erscheint jetzt zusätzlich in der Liste TV-Favoriten.

BEDIENUNG

TV-Programme sortieren Hauptmenu / Programme sortieren Programme 8 TV-Favoriten 2 2 0001 ZDF 0002 3sat 0003 Eurosport 0004 KiKa * 0005 ZDFtheaterkanal 0006 ZDFdokukaral 0007 ZDFinfokanal * 0008 EuroNews Ok Zu Favoriten hinzufügen Programme filtern Liste wechseln

1. Wiederholen Sie den Vorgang, um weitere Programme zur Favoritenliste hinzuzufügen.
2. Möchten Sie auch Radioprogramme zu Favoriten machen, drücken Sie die TV/Radio-Taste und gehen vor, wie beschrieben.
3. Drücken Sie abschließend die Exit-Taste
4. Bestätigen Sie die Programmabfrage, ob die Änderungen gespeichert werden soll, indem Sie die OK-Taste drücken.

• • Programme verschieben

Sie können die Reihenfolge der Programme innerhalb der Favoritenlisten selbst festlegen.

1. Drücken Sie die ZAP-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.
2. Markieren Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ =/=▼ den Sender, den Sie verschieben möchten.
3. Drücken Sie die OK-Taste. Der Sendername wird eingerückt und farblich hinterlegt.

TT-micro® S320 HDMI

TV-Programme sortieren Hauptmenü / Programme sortieren Programme 8 TV-Favoriten 2 4 0001 ZDF 0002 3sat 0003 Eurosport 0004 KiKa 0005 ZDFtheaterkanal 0006 ZDFdokukanal 0007 ZDFinfokanal 0008 EuroNews Löschen Alle löschen OK Verschieben Liste wechseln

1. Verschieben Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ =/=▼ den markierten Sender an die gewünschte Position.
2. Drücken Sie die OK-Taste, um das Programm an der gewünschten Stelle abzulegen.

- - Favoriten löschen

1. Drücken Sie die ZAP-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.
2. Wählen Sie mit den Pfeil-Tasten ▲=oder=▼ das zu löschende Programm aus.
3. Drücken Sie die rote Farb-Taste.

Hinweis:

Wenn Sie die gelbe Farb-Taste drücken werden alle Programme gelöscht. Dabei werden Programme nur aus der jeweiligen Favoritenliste gelöscht. In anderen Favoritenlisten (falls dort aufgenommen) und in der „Alle-Programme-Liste“ sind diese Programme immer noch enthalten.

BEDIENUNG

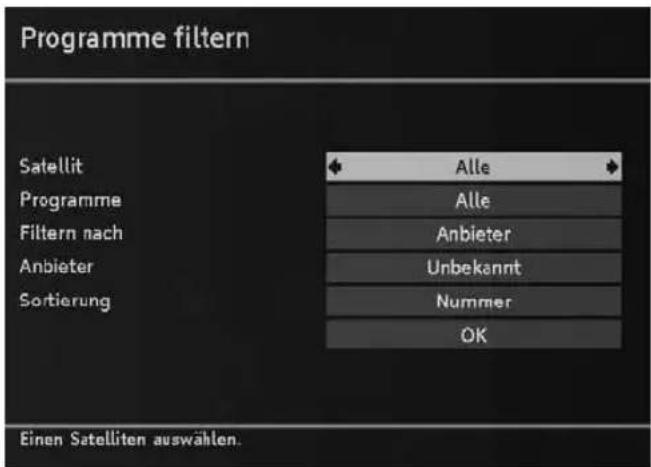

- Programme filtern

Die Filter-Funktion hilft Ihnen beim Einrichten Ihrer Favoritenlisten, indem Sie die Liste aller Programme, egal ob TV oder Radio, nach bestimmten Kriterien filtern und sortieren können. Dadurch wird die Liste übersichtlicher und strukturierter.

1. Drücken Sie im „Programme sortieren“-Fenster die gelbe-Farb-Faste.

Sie erhalten folgendes Fenster:

Programme filtern Satellit Alle Programme Alle Filtern nach Anbieter Anbieter Unbekannt Anbieter Sortierung Nummer OK Einen Satelliten auswählen.

1. Wählen Sie nacheinander mit den Pfeil-Tasten ▲=oder=▼ die vorhandenen Filter-Optionen aus und stellen Sie dann mit ◀ oder ▶ die gewünschte Filterung ein.

2. Markieren Sie OK und drücken Sie die OK-Taste.

Anschließend erhalten Sie wieder das „Programme sortieren“-Fenster angezeigt. Im oberen Teil werden die von Ihnen gewählten Filterkriterien aufgeführt und Sie können Ihre Favoritenliste anlegen.

Hinweis: Der Filter ist nicht dauerhaft und wird nicht gespeichert. Sobald Sie das „Programme sortieren“-Fenster schließen, werden die gemachten Filter-Einstellungen verworfen.

TT-micro® S320 HDMI

- - Favoritenlisten verwenden

Die Favoritenlisten (vier für TV, vier für Radio) stehen Ihnen während des normalen Fernseh- bzw. Radiobetriebs zur Verfügung.

1. Drücken Sie die OK-Taste und dann sooft die ZAP-Taste, bis auf dem Bildschirm die gewünschte Favoritenliste angezeigt wird.

2. Wählen Sie mit den Pfeil-Tasten ▲=oder=▼ das gewünschte Programm aus und drücken Sie OK.

- Programmsuchlauf

• • Suchläufe

Nach der Erstinstallation, siehe Seite20, kann es erforderlich sein, einen neuen Suchlauf durchzuführen, z.B. um nach neuen Sendern zu suchen.

1. Drücken Sie die Taste Menu.

2. Wählen Sie mit den Pfeil-Tasten ▲=oder=▼ den Menüpunkt Programmsuchlauf und drücken Sie OK.

3. Markieren Sie die gewünschte Art des Suchlaufs mit den Pfeil-Tasten und drücken Sie wiederholt OK, bis der ausgewählte Suchlauf gestartet wird.

Folgende Suchläufe können gewählt werden:

- Automatischer Suchlauf - Komfortabler Suchlauf, bei dem die meisten Sender gefunden werden.

- Expertensuchlauf - Suchlauf, bei dem Sie gezielt nach einzelnen Sender suchen können, indem Sie z.B. den zu durchsuchenden Frequenzbereich festlegen oder die Suche auf einen Satelliten begrenzen.

Nach Abschluss eines Suchlaufs erhalten Sie angezeigt, ob und wieviele Programme gefunden wurden.

1. Wählen Sie mit der Pfeil-Taste ◀ oder ▶ aus, ob

- die gefundenen Programme der alten Liste hinzugefügt werden sollen (Standard-Einstellung),

• die alte Programmliste überschrieben werden soll,

• die neu gefundenen Programme verworfen werden sollen.

BEDIENUNG

5. Drücken Sie abschließend die OK-Taste.

• LNB-Einstellungen

Hinweis:

Diese Einstellungen müssen Sie nur vornehmen, wenn Sie den Receiver an eine Sat-Anlage mit Empfangseinheiten oder Multischaltern angeschlossen haben. Außerdem muss die Satellitenschüssel mit einem digitaltauglichen LNB ausgestattet sein. LNB steht für Low Noise Block Converter. Das ist ein elektronisches Bauteil, das im Brennpunkt der Satellitenantenne befestigt ist.

Durch die sogenannte DiSEqC-Funktion (Digital Satellite Equipment Control) kann der Receiver die Empfangseinheiten und Multischalter ansteuern und so Programme von bis zu 4 verschiedenen Satellitenantennen empfangen.

Dafür müssen Sie in den Einstellungen festlegen, welcher Satellit sich auf welcher Position befindet.

LNB-Einstellungen

Hauptmenü / Programmsuchlauf

LNB-Steuernung

DiSEqC-Sequenz

Position A

Position B

Position C

Position D

DiSEqC 1.0 Zweimal senden Astra (19,2°E) nicht benutzt nicht benutzt nicht benutzt

LNB-Steuermodus wählen.

TT-micro® S320 HDMI

LNB-Steuerung

• DiSEqC 1.0: Ihre SAT-Anlage ist auf 2 bis 4 Satelliten ausgerichtet. Die einzelnen Satellitenantennen sind über Multischalter verbunden. Alle LNBs werden mit Strom versorgt. Die Positionen A bis D sind verfügbar. DiSEqC1.0 ist die Standardeinstellung.
• LNB-Versorgung aus: Die Stromversorgung für die LNBs ist deaktiviert. Unabhängig von der Ausrichtung Ihrer SAT-Anlage kann Ihr Digital-Receiver die Signale von nur einem Satelliten empfangen. Es ist nur Position A verfügbar.
• kein DiSEqC: Ihre SAT-Anlage ist nur auf einen Satelliten ausgerichtet. Der LNB wird mit Strom versorgt. Die DiSEqC-Steuersignale sind deaktiviert. Es ist nur Position A verfügbar.
• Toneburst: Ihre SAT-Anlage ist auf zwei Satelliten ausgerichtet. Beide LNBs werden mit Strom versorgt. Die Positionen A und Position B sind verfügbar.

DiSEqC-Sequenz

Hier legen Sie mit der Pfeil-Taste ◀ oder ► fest, wie oft das DiSEqC-Signal von dem Digital-Receiver an die SAT-Anlage gesendet wird. Der geeignete Wert entspricht der Anzahl der Multischalter, die in Ihrer SAT-Anlage eingesetzt sind.

Zur Auswahl stehen die Werte Einmal senden, Zweimal senden sowie Dreimal senden.

Hinweis:

Der Receiver sendet die DiSEqC-Sequenz an jeden in der SAT-Anlage vorhandenen Multischalter einzeln, bei einer Verbindung über 3 Multischalter also dreimal.

Position A bis D

Hier werden die einzelnen Satelliten aufgeführt, die der Receiver empfängt. In den meisten Fällen steht auf Position A der Eintrag Astra 1 (19,2°E), da dieser Satellit fast alle Programme ausstrahlt, die in Deutschland gerne gesehen werden.

Wenn Sie einen weiteren Satelliten hinzufügen wollen:

BEDIENUNG

1. Stellen Sie LNB-Steuerung und DiSEqC-Sequenz entsprechend Ihrer Satellitenanlage ein.
2. Markieren Sie Position B (C,D) und drücken Sie die OK-Taste.
3. Wählen Sie mit der Pfeil-Taste ◀ oder ▶ den gewünschten Satelliten aus (Hotbird, Türksat etc.).

Hinweis:

Die „LOF-Werte“ für Low- und High-Band sind mit Standardwerten voreingestellt und brauchen in der Regel nicht verändert werden. Verändern Sie diese Werte nur dann, wenn z.B. Ihr Satellitenfernseh-Anbieter dies fordert. Diese Einstellungen werden auch nicht durch das Zurücksetzen des Gerätes in den Lieferzustand rückgängig gemacht.

1. Wechseln Sie mit der Pfeil-Taste ▲=oder=▼ jeweils zum Eingabefeld Low-Band-LOF und High-Band-LOF und geben Sie die exakten Frequenzwerte ein.

Die Eingabe kann über die Pfeiltasten oder über den Ziffernblock der Fernbedienung erfolgen.

Drücken Sie abschließend Exit und bestätigen Sie die Programm-Abfrage, indem Sie die OK-Taste drücken.

TT-micro® S320 HDMI

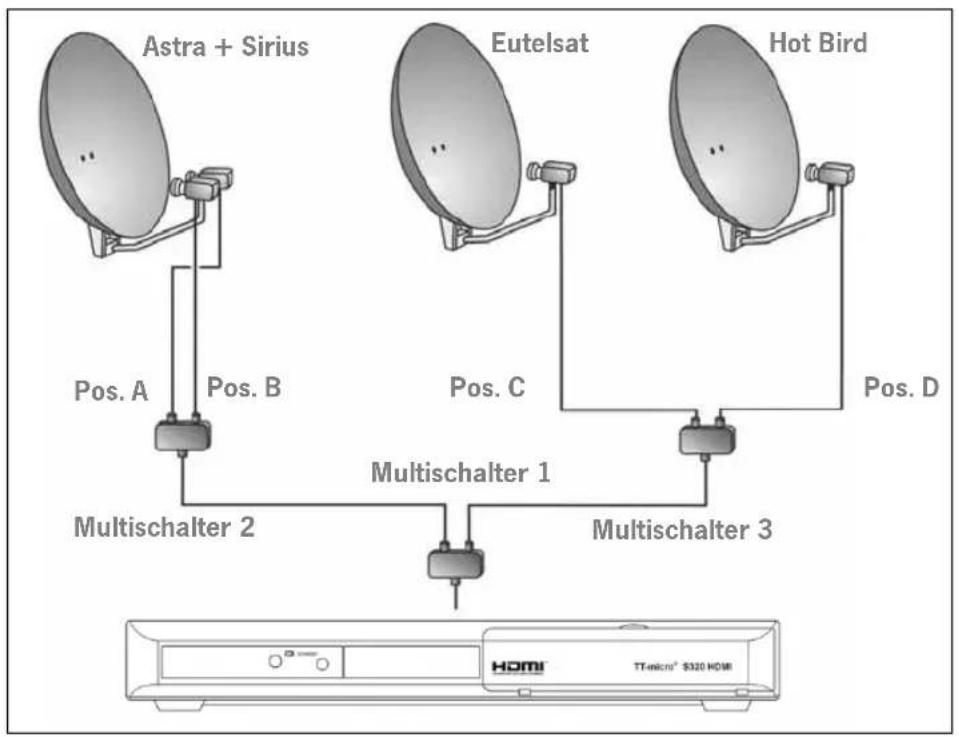

Beispiel

Die obige Grafik zeigt eine Satellitenanlage, die insgesamt vier Satelliten empfangen kann: Astra, Sirius, Eutelsat und Hot Bird.

• Astra und Sirius werden von der gleichen Satellitenantenne empfangen.
• Für die Satelliten Eutelsat und Hot Bird gibt es jeweils eine eigene Satellitenantenne.
• Die vier vorhandenen LNBs sind über Koaxialkabel mit Multischaltern verbunden und führen zum Receiver.
• Im Feld LNB-Steuerung muss DiSEqC 1.0 eingestellt sein.
• Im Feld DiSEqC-Sequenz muss Zweimal senden gewählt werden, da zwischen jeder Satellitenantenne und dem Receiver zwei Multischalter geschaltet sind.
• Für die Positionen: Pos. A > Astra, Pos. B > Sirius, Pos. C > Eutelsat und Pos. D > Hot Bird.

BEDIENUNG

• EPG

Der Elektronische Programmführer (im englischen „Electronic Programm Guide“, kurz EPG genannt) bietet Ihnen eine Übersicht aller Sendungen, die in der nächsten Woche auf dem aktuellen Programm ausgestrahlt werden.

Beachten Sie:

• Nicht alle Sender bieten einen umfassenden EPG.
• Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibungen.

• Es gibt auch Anstalten, die keinerlei EPG-Informationen anbieten.

• Wählen Sie das gewünschte Programm aus.

• Drücken Sie die EPG-Taste, um den elektronischen Programmführer des aktuell angezeigten Programms aufzurufen.

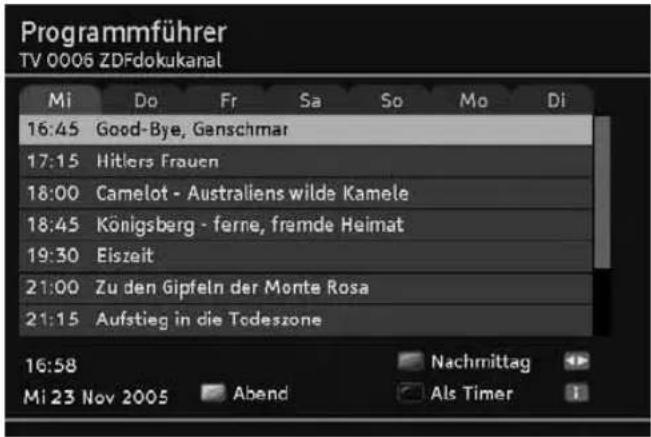

Programmführer TV 0006 ZDFdokukanal Mi Do Fr Sa So Mo Di 16:45 Good-Bye, Genschmar 17:15 Hitlers Frauen 18:00 Camelot - Australiens wilde Kamele 18:45 Königsberg - ferne, fremde Heimat 19:30 Eiszeit 21:00 Zu den Gipfeln der Monte Rosa 21:15 Aufstieg in die Todeszone 16:58 Nachmittag Mi 23 Nov 2005 Abend Als Timer

Das bietet Ihnen der EPG:

• Wenn Sie zu einer Sendung mehr Informationen wünschen, markieren Sie sie mit der Pfeil-Taste ▲=oder=▼ und drücken Sie die Info-Taste.
• Wechseln Sie zum Programm eines anderen Tages, mit der Pfeil-Taste ▶ . Mit der Pfeil-Taste ◀ kommen Sie wieder zurück.
• Um zwischen den Programmen des Nachmittags und des Abends zu wechseln, drücken Sie die im EPG angezeigten Farb-Tasten.

TT-micro® S320 HDMI

Hinweis:

Abhängig von der Tageszeit kann auch die Tageszeit „Vormittag“ angezeigt werden.

• Durch Drücken der Taste P + oder P – können Sie den EPG eines anderen Programms anzeigen.
• Möchten Sie eine Sendung in die Timer-Liste übernehmen, markieren Sie sie und drücken Sie die blaue Farb-Taste. Bestätigen Sie die folgende Abfrage, indem Sie die OK-Taste drücken.

Hinweis:

Ausführliche Informationen zum Thema „Timer“ finden Sie im nächsten Abschnitt.

1. Schließen Sie den EPG, indem Sie die Exit drücken.

- Timer

Mit der Timer-Einstellung können Sie Ihren Receiver zu bestimmten Zeiten ein- und ausschalten, um sich beispielsweise eine ausgewählte Sendung anzusehen. Das Gerät schaltet sich dann automatisch im Standby ein.

Ist das Gerät bereits eingeschaltet, schaltet das Gerät automatisch zu der ausgewählten Sendung um.

- Sendung in Timer-Liste hinzufügen

Die Timer-Funktion wird über den EPG in die Timer-Liste aufgenommen.

1. Öffnen Sie den EPG und markieren Sie die gewünschte Sendung.
2. Drücken Sie die blaue Farb-Taste.
3. Drücken Sie die OK-Taste, um die Abfrage zu bestätigen.

Das Fenster wird geschlossen und die ausgewählte Sendung ist in der Timer-Liste abgelegt.

BEDIENUNG

- Timer-Liste bearbeiten

1. Drücken Sie die Menü-Taste.

2. Wählen Sie mit der Pfeil-Taste ▲=oder=▼ den Menüpunkt Timer und drücken Sie die OK-Taste, um die Timer-Liste zu öffnen.

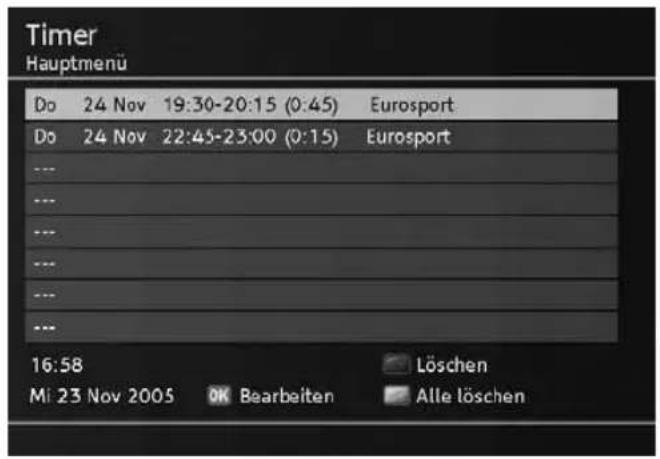

Timer Hauptmenü Do 24 Nov 19:30-20:15 (0:45) Eurosport Do 24 Nov 22:45-23:00 (0:15) Eurosport --- --- --- --- --- --- --- 16:58 Löschen Mi 23 Nov 2005 OK Bearbeiten Alle löschen

Sendung(en) löschen

1. Wählen Sie die gewünschte Sendung aus.

2. Drücken Sie die entsprechende Farb-Taste:

• rot: die ausgewählte Sendung wird gelöscht
• gelb: alle Sendungen werden gelöscht.

1. Drücken Sie die OK-Taste, um die Abfrage zu bestätigen.

TT-micro® S320 HDMI

Timer bearbeiten

1. Wählen Sie die gewünschte Sendung aus und drücken Sie OK.

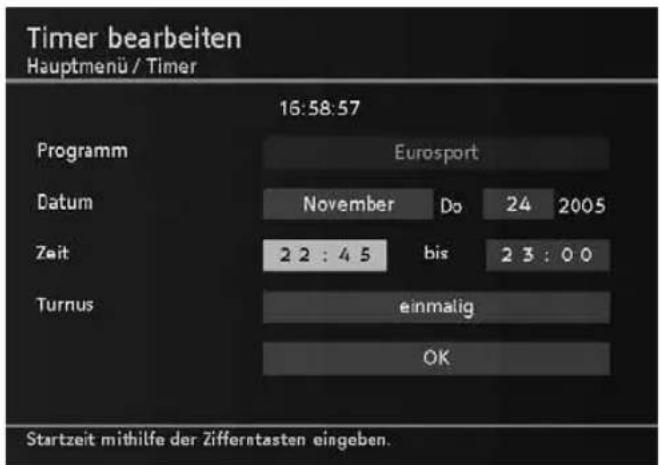

Timer bearbeiten Hauptmenü / Timer 16:58:57 Programm Eurosport Datum November Do 24 2005 Zeit 2 2 : 4 5 bis 2 3 : 0 0 Turnus einmalig OK Startzeit mithilfe der Zifferstasten eingeben.

1. Verändern Sie die angezeigten Einstellungen mit Hilfe der Pfeil- und Ziffern-Tasten.

Dabei können Sie folgende Einstellungen verändern:

• das Datum,
• die Zeit (Start- und Endzeit),
- den Turnus (interessant bei Serien und regelmäßig wiederkehrenden Sendungen).

1. Markieren Sie abschließend das Feld OK und drücken Sie die OK-Taste.

• Laufende Timer-Funktion ausschalten

Während eine Timer-Sendung läuft, stehen nur einige Tasten zur Verfügung: OPT sowie die Lautstärke-Tasten VOL + und VOL – sowie die Stummschalt-Taste Stumm.

Das On Screen Display steht während dieser Zeit ebenfalls nicht zur Verfügung.

Um die laufende Timer-Funktion auszuschalten:

1. Drücken Sie die Taste Ein / Aus auf der Fernbedienung.
2. Drücken Sie die OK-Taste.

BEDIENUNG

•Radio-Betrieb

Sie können mit dem Receiver auch digitale Radioprogramme empfangen, die über Satellit ausgestrahlt werden. Beachten Sie:

• Um zwischen TV- und Radioprogrammen hin- und her zu schalten, drücken Sie die TV/Radio-Taste.
• Während des Radio-Empfangs erhalten Sie durch Drücken der OK-Taste eine Liste aller Radio-Programme angezeigt. Die grundsätzliche Bedienung ist die gleiche, wie bei der TV-Programmliste, siehe Seite28.
• Einige Radio-Sender bieten einen EPG. Über den EPG kann, wenn vorhanden, auch die Timer-Funktion genutzt werden.
• „Radio-EPG“ und „Radio-Timer“ werden wie beim TV-Programm bedient, siehe Seite39 und siehe Seite40.
• Über die grüne Farb-Taste können Sie verschiedene Audio-Ausgänge wählen, siehe Seite44.

- Sonstige Funktionen

• Werkseinstellungen abrufen

Sie können das Gerät auf seinen Lieferzustand zurücksetzen. Dabei werden die individuell zusammengestellten Favoritenlisten gelöscht.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Einstellungen und drücken Sie die OK-Taste.
3. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Werkseinstellung abrufen und drücken Sie die OK-Taste.
4. Stellen Sie mit der Pfeil-Taste ▶ die angezeigte Einstellung auf Ja und drücken Sie die OK-Taste.
5. Das Gerät führt einen Neustart durch. Es schaltet sich ab und kurz darauf wieder ein.
6. Führen Sie eine Erstinstallation durch, siehe Seite20.

TT-micro® S320 HDMI

• Bild- und Toneinstellungen direkt ändern

Während der laufenden Wiedergabe können Sie die Audio- und die Bildschirmeinstellungen ändern.

1. Drücken Sie dazu die grüne oder die rote Farb-Taste.

Bildanpassung: Automatisch HD Bildformat: 1080i Audio-Ausgabeformat: Stereo

1. Nehmen Sie die gewünschten Änderungen vor.

2. Über die rote Farb-Taste können Sie zwischen den verschiedenen Bildschirmformaten auswählen. Ob diese Funktion zur Verfügung steht, ist abhängig von den vorgenommenen Grundeinstellungen, siehe Seite47, und dem Bildschirmformat der laufenden Sendung.

3. Über die grüne Farb-Taste wählen Sie zwischen den zur Verfügung stehenden Audio-Formaten (Stereo, Mono etc.).
4. Mit der blauen Farb-Taste stellen Sie die Zeilenanzahl ein (576p, 576i, 1080i etc.).

- Hinweis:

Die Zeilenzahl ist nur dann für Sie interessant, wenn Sie Receiver und TV-Gerät über die HDMI-Schnittstelle miteinander verbunden haben. Bei einer SCART-Verbindung ist diese Funktion ohne Bedeutung.

- Sender- und Programminformationen anzeigen

Diese Informationen benötigen Sie selten. Sie können aber hilfreich sein:

• Wenn Sie Informationen über einen Sender benötigen oder wissen möchten, mit welcher Stärke und Qualität einer Sender empfangen wird.

• Im Supportfall, wenn es beispielsweise darum geht, festzustellen, welche Software-Version auf Ihrem Receiver installiert ist.

• Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.

• Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.

BEDIENUNG

1. Wählen Sie Programminformation oder Systeminformation.

• • • • Hinweis: Änderungen können an dieser Stelle nicht vorgenommen werden. Es werden ausschließlich Informationen angezeigt.

• Geräte-Software aktualisieren

Der Receiver prüft beim Einschalten regelmäßig, ob eine neue Software vorhanden ist und installiert diese dann automatisch. Sie erhalten in solchem Fall eine entsprechende Meldung auf dem Bildschirm Ihres TV-Gerätes angezeigt.

Sie können diesen Vorgang jedoch auch manuell starten.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.
3. Wählen Sie Systeminformation und drücken Sie die OK-Taste.
4. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ Software-Aktualisierung und drücken Sie OK.

Danach wird die Suche nach neuer Geräte-Software gestartet. Sobald der Vorgang beendet ist, erhalten Sie eine entsprechende Programm-Meldung.

1. Drücken Sie OK.

TT-micro® S320 HDMI

7. Einstellungen

1. Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Einstellungen und drücken Sie die OK-Taste.
3. Drücken Sie OK. Sie erhalten folgendes Fenster:

Einstellungen Hauptmenü Allgemeines Werkseinstellung abrufen Bildeinstellungen Sprache Menü-Einstellungen TV-Format und Video-Ausgänge einstellen.

1. Markieren Sie mit der Pfeil-Taste ▲=oder=▼ die gewünschte Option und drücken Sie die OK-Taste, um sie aufzurufen.

Hinweis:

Beachten Sie in jedem Fall die auf dem Bildschirm angezeigten Info-Texte. Diese helfen Ihnen, die richtigen Einstellungen zu wählen.

Auswahl und Ändern der Einstellungen erfolgt wie gewohnt mit den

Pfeil-Tasten ◀ / ▶ / ▲ =/=▼, ein eingeblendetes Fenster wird mit der Exit-Taste geschlossen.

BEDIENUNG

●Bildeinstellungen

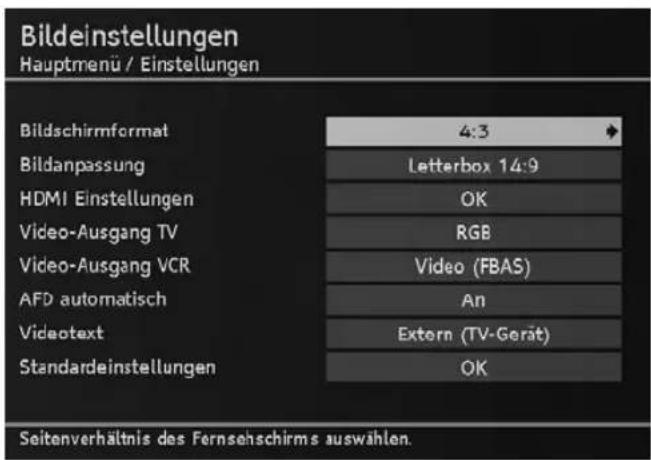

Bildeinstellungen Hauptmenü / Einstellungen Bildschirmformat 4:3 Bildanpassung Letterbox 14:9 HDMI Einstellungen OK Video-Ausgang TV RGB Video-Ausgang VCR Video (FBAS) AFD automatisch An Videotext Extern (TV-Gerät) Standardeinstellungen OK Seitenverhältnis des Fernsehschirms auswählen.

• • Bildschirmformat

Bei Bildformat wählen Sie 16:9 / Breitbild-TV, wenn Sie einen Breitbildfernseher besitzen. Bei einem Standardfernseher wählen Sie 4:3.

• Bildanpassung

Die Einstellmöglichkeiten bei Bildanpassung sind abhängig vom gewählten Bildformat.

Bei Bildschirmformat 16:9 / Breitbild-TV

Bei Bildschirmformat 4:3

Wenn Sie HDMI Einstellungen markieren und die OK-Taste drücken, erhalten Sie ein weiteres Fenster angezeigt.

• Bei digitaler Übertragungsstandard wählen Sie HDMI (nur wenn Sie Ihr TV-Gerät entsprechend an den Receiver angeschlossen haben).

• Über HD Bildformat stellen Sie die Zeilenanzahl ein: 576p, 576i, 720p oder 1080i.

• Steht ein p hinter der Ziffer, erfolgt die Anzeige „progressive“, d. h., dass sämtliche Zeilen auf einmal dargestellt werden.

• Bei i erfolgt die Anzeige „interlaced“, die Zeilen werden in der Reihenfolge 1,3,5,7 etc. dann 2,4,6,8 etc. übertragen. Es werden also Halbbilder übertragen, was bei dieser Menge an Informationen jedoch fast nicht mehr sichtbar ist.

- Hier stellen Sie die Audio-Übertragung über HDMI Aus oder An.

Hinweis:

Beachten Sie die Bedienungsanleitung Ihres TV-Gerätes. Prüfen Sie, welche Einstellung unterstützt wird und möglich ist.

BEDIENUNG

• • Video-Ausgang TV

Für den „Video-Ausgang TV“ stehen die Formate RGB, Video (FBAS) und S-Video (Y/C) zur Verfügung. Hierbei ist RGB in den meisten Fällen die richtige Wahl.

• • Video-Ausgang VCR

Bei Video-Ausgang VCR haben Sie die Wahl zwischen Video (FBAS) und S-Video (Y/C).

• AFD automatisch

Das übertragende Bildformat kann vom anzuzeigenden abweichen. AFD erkennt und korrigiert die Darstellung, wenn Sie die Option An wählen.

- Videotext

Mit dieser Funktion können Sie wählen, ob Ihr Receiver oder Ihr TV-Gerät den Videotext anzeigen soll.

• • Standardeinstellungen

Mit dieser Funktion setzen Sie die Konfiguration für die Bildeinstellungen auf voreingestellte Standardwerte zurück. Diese Einstellungen ermöglichen in den meisten Fällen eine passable Wiedergabe von Bild und Ton.

TT-micro® S320 HDMI

•Sprache

Sprache Hauptmenü / Einstellungen Manüsprache Deutsch Audiosprache Deutsch Zweite Audiosprache Englisch (English) Untertitelsprache Deutsch Zweite Untertitelsprache Englisch (English) Untertitel automatisch Aus Sprache für die Bildschirnzeige auswählen.

- Menüsprache

Hier stellen Sie ein, in welcher Sprache das OSD (On Screen Display) angezeigt werden soll. Es stehen zahlreiche Sprachen zur Verfügung, z.B. englisch, französisch, spanisch etc.

Audiosprache

Wählen Sie hier die Sprache, in der Sendungen wiedergegeben werden sollen.

Zweite Audiosprache

Wählen Sie hier eine optionale Sprache aus, in der Sendungen wiedergegeben werden sollen.

Hinweis:

Sollte Ihre gewünschte Sendung nicht in der unter Audiosprache eingestellten Sprache ausgestrahlt werden, wird die unter Zweite Audiosprache gewählte Einstellung verwendet.

Untertitelsprache

Wählen Sie hier die Sprache aus, in der Untertitel ausgestrahlt werden sollen.

BEDIENUNG

Hinweis:

Die Vorgehensweise dabei, also die Wahl der ersten und der zweiten Untertitelsprache, funktioniert in gleicher Art und Weise wie bei der ersten und zweiten Audiosprache.

Untertitel automatisch

Stellen Sie diese Option Ein, wenn Sie möchten, dass in der gewählten Untertitelsprache ausgestrahlte Untertitel automatisch eingeblendet werden sollen (Standard: Aus).

- Menü-Einstellungen

Menü-Einstellungen Hauptmenü / Einstellungen Infobanner-Einblenddauer 5 s Infobanner automatisch Aus Menüsprache Deutsch Transparenz 5% Menü-Übergänge Mittel Menü-Hintergrundeffekt Aus Farbschema Meeresrauschen Anzeigedauer des Infobanners nach einem Programmwechsel einstellen.

• Infobanner-Einblenddauer

Hier legen Sie fest, wie lange das Infobanner, siehe Seite24, bei einem Senderwechsel angezeigt werden soll. Wenn Sie das Infobanner bei einem Senderwechsel ganz unterbinden möchten, wählen Sie Keine.

• Infobanner automatisch

Beim Start einer neuen Sendung wird standardmäßig automatisch das Infobanner eingeblendet. Wenn Sie das nicht möchten, wählen Sie hier Aus.

TT-micro® S320 HDMI

Hinweis: Diese Option steht nur zur Verfügung, wenn der bei „Infobanner-Einblendauer“ eingestellte Wert mindestens 4Sekunden beträgt.

- Menüsprache

Stellen Sie hier die Sprache des OSD ein.

Hinweis: Diese Funktion steht auch über „Sprache“ zur Verfügung, siehe Seite50.

• • Transparenz

Hier stellen Sie die Durchsichtigkeit des OSDs ein. Wenn Sie Schwierigkeiten haben, das OSD mit transparenter Einstellung zu lesen, wählen Sie hier Keine.

- Menü-Übergänge

Bestimmen Sie, mit welcher Geschwindigkeit Menüs ein- und ausgeblendet werden sollen.

- Menü-Hintergrundeffekt

Im Hintergrund werden, während Sie ein Menü geöffnet haben, unterschiedliche Effekte angezeigt. Wenn Sie das nicht möchten, wählen Sie Aus.

Farbschema

Wählen Sie hier aus, welche Farbe das OSD haben soll.

BEDIENUNG

●Allgemeine Einstellungen

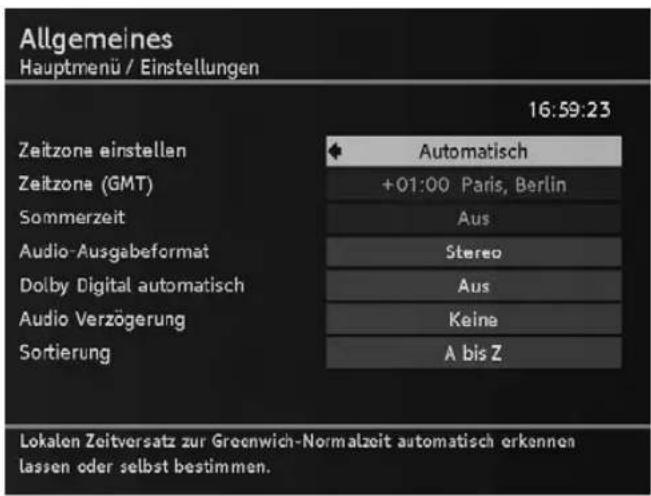

Allgemeines Hauptmenü / Einstellungen 16:59:23 Zeitzone einstellen Zeitzone (GMT) Sommerzeit Audio-Ausgabeformat Dolby Digital automatisch Audio Verzögerung Sortierung Automatisch +01:00 Paris, Berlin Aus Stereo Aus Keine A bis Z Lokalen Zeitversatz zur Greenwich-Normalzeit automatisch erkennen lassen oder selbst bestimmen.

- Zeitzone einstellen

Wählen Sie hier aus, ob der lokale Zeitversatz zur Greenwich-Normalzeit automatisch eingestellt werden soll oder ob Sie diesen selbst bestimmen möchten.

• Zeitzone (GMT)

Wählen Sie für Deutschland und für Mitteleuropa den Eintrag GMT +01:00 (Zeitdifferenz zur Greenwich Mean Time). Diese Option steht nur zur Verfügung, wenn Sie bei Zeitzone einstellen die Einstellung Manuell gewählt haben.

- - Sommerzeit

Stellen Sie den Menüpunkt Sommerzeit auf Aus, falls momentan keine Sommerzeit herrscht. Sie können auch die Einstellung Automatisch wählen. Bei dieser Einstellung bezieht der Receiver die Information zur Sommerzeit über den aktuell gewählten Sender.

TT-micro® S320 HDMI

• • Audioformat einstellen

Da der Receiver digitale Fernsehsignale empfängt, können Sie bei einigen Sendern zwischen mehreren Audiospuren wählen. Der Ton kann entweder in Stereo oder in Mono wiedergegeben werden.

Im Einstellungs-Menü können Sie Voreinstellen, welches Audioformat standardmäßig gewählt werden soll.

• Dolby Digital automatisch

Auf An stellen, falls Sie eine Audioanlage an den Receiver angeschlossen haben

Hinweis:

Auch wenn Sie an dieser Stelle ein Audioformat voreinstellen, können Sie später beim Fernsehen mit der OPT-Taste schnell zwischen den verfügbaren Audiospuren umschalten.

- Sortierung

Sie können die Sortierung der Programmliste, siehe Seite28, verändern. Wählen Sie über Sortierung, nach welchen Kriterien die Sortierung erfolgen soll.

- Sicherheitseinstellungen

Die nachfolgenden Funktionen werden über das Menü Sicherheit aufgerufen.

Um das Menü Sicherheit aufzurufen:

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲=oder=▼ den Punkt Sicherheit.
3. Geben Sie mit dem Ziffernblock die PIN ein (Werkseinstellung: 0000) und drücken Sie die OK-Taste.

Danach wählen Sie die gewünschte Funktion.

BEDIENUNG

• • Gerätesperre

Aktivieren Sie diese Option, wenn Sie möchten, dass Ihr gesamtes Gerät vor unberechtigtem Zugriff geschützt werden soll.

Beim nächsten Einschalten des Receivers erfolgt die PIN-Abfrage (der PIN-Code ist werkseitig auf 0000 eingestellt).

- Menüsperre

Aktivieren Sie diese Option, wenn Sie möchten, dass Ihr Menü vor unberechtigtem Zugriff geschützt werden soll.

Beim nächsten Aufrufen des Menüs erfolgt die PIN-Abfrage (der PIN-Code ist werkseitig auf 0000 eingestellt).

• • Jugendschutz

Hier können Sie für bestimmte Sendungen ein Mindestalter festlegen. Diese Sendungen werden PIN-geschützt und werden nur durch eine PIN-Abfrage freigeschaltet.

• • Geräte-Pin ändern

Hier können Sie Ihren persönlichen PIN-Code festlegen.

1. Drücken Sie die OK-Taste.
2. Geben Sie den aktuellen PIN Code ein und bestätigen Sie mit der OK-Taste.
3. Geben Sie Ihren neuen PIN Code ein und drücken Sie die OK-Taste.
4. Zur Bestätigung Ihres neuen PIN Codes geben Sie diesen nochmals ein und drücken Sie die OK-Taste.

TT-micro® S320 HDMI

8. Fehlerdiagnose

Achtung! Vermeiden Sie unnötige Risiken.

Versuchen Sie niemals das defekte - oder vermeintlich defekte - Gerät selbst zu reparieren.

Bei allen elektronischen Geräten können Fehler auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt handeln. Oft liegt die Ursache an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss.

Bevor Sie fachmännische Hilfe in Anspruch nehmen, prüfen Sie bitte die folgenden Punkte.

FehlerMögliche UrsacheAbhilfen

Gerät startet nichtKeine Netzspannung Anschlusskabel und Steckernetzteil prüfen
Kein Bild, kein TonKeine NetzspannungAnschlusskabel und Steckernetzteil prüfen
Keine oder falsche Programmliste	Automatischen Programm-suchlauf durchführen
Verlorener AnschlussAnschluss prüfen

BEDIENUNG

FehlerMögliche UrsacheAbhilfen

Kein oder schlechtes oder verzerrtes Bild	SCART- bzw. HDMI-Stecker nicht komplett ange-schlossen	Steckverbindung prüfen
	Programm wird mit anderen Parametern übertra-gen	Automatischen Suchlauf durchführen. siehe S.34
	Falsches Bildschirmfor-mat eingestellt	Anderes Bildformat ein-stellen, siehe Seite47
	Bildeinstellungen passen nicht zur gewählten An-schlussart	Andere Bildeinstellungen wählen, siehe S.47
	Falsches TV SCART Aus-gangssignal	Anderes Videoausgangsfor-mat wählen, siehe S.49
	TV-Gerät unterstützt die gemachten HDMI Einstel-lungen nicht	Ändern Sie die Einstellun-gen, siehe S.48
Ton vorhanden, kein BildProgramm wird mit anderen Parametern übertra-gen		Automatischen Suchlauf durchführen, siehe S.34
		SCART- oder HDMI-Ste-cker nicht komplett ange-schlossen
Kein Empfang von Pro-grammen, die vorher emp-fangen werden konnten	Programm wird nicht mehr ausgestrahlt	Keine
	Störung durch DECT-Telefon	Abstand zwischen Gerät und Telefon vergrößern

TT-micro® S320 HDMI

FehlerMögliche UrsacheAbhilfen

Gerät reagiert nicht auf die Fernbedienung	Hindernis zwischen Fernbedienung und Receiver	Hindernis beseitigen
	Defekter Datenstrom -> Gerät blockiert	Steckernetzteil ziehen, nach 10 Sek. Verbindung wieder herstellen
	Batterien verbrauchtAlte Batterien der Fernbedienung gegen neue aus-tauschen
Einige Programme werden von Zeit zu Zeit nicht emp-fangen	Diese Programme werden nicht 24 Stunden täglich über-tragen und sind manchmal nicht verfügbar. Das ist kein Fehler.
PIN vergessenVerwenden Sie die Master-PIN: 8421

Im Garantiefall wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben.

BEDIENUNG

9. Technische Daten

Allgemein

•DVB-Satelliten Receiver kompatibel zu EN 300 421
•Reed-Solomon Dekoder Unterstützung (EN 300 744)
•MPEG2 Datenstrom Unterstützung: ISO/IEC 13818-1
•DVB-Video/-Audio Unterstützung: ISO/IEC 13818-2, -3
- Softwareaktualisierung über Satellit (Update-Over-Air)

●Basisspezifikationen

• QPSK Demodulation nach DVB-S Standard EN300421
•Frequenzbereich: 950...2150MHz
•Symbolrate: 1... 45Msymbole/s (SCPC & MCPC)
•Eingangs-RF level: 25... 65dBm

●LNB-Kenndaten

• Bandauswahl: 22KHz
• Polaritätsauswahl: 14/18V
• Tone Burst Modus
•DiSEqC 1.0
•Maximale LNB-Unterstützung von 250mA

●Eingang / Ausgang

•1x HDMI Ausgang
•2x SCART (VCR & TV) Ausgang
-TV SCART Video Ausgang: Video (FBAS), S-Video, RGB
-VCR SCART Video Ausgang: Video (FBAS), S-Video
• Tonausgang (links/rechts)
•Digital Audio Ausgang (S/PDIF)
•Common Interface Schnittstelle

TT-micro® S320 HDMI

Stromanschluss

• Steckernetzteil 230 V AC / 50 Hz bis 12 V DC
• Stromverbrauch weniger als 18 W

●Zulässiger Temperaturbereich

• Temperaturbereich +5 °C...+40 °C

Das Produkt entspricht den folgenden Richtlinien:
