BEDIENUNGSANLEITUNG SBF-5110 TOPFIELD

Dieses Dreieck, welches auf Ihrem Gerät angebracht ist, warnt Sie vor dem Vorhandensein nicht isolierter gefährlicher Spannung im Gerät. Diese Spannung kann h sein, dass das Risiko eines Stromschlags besteht.

Dieses Dreieck, welches auf Ihrem Gerät angebracht ist, macht Sie auf wichtige Betriebs- und Wartungshinweise aufmerksam.

Inhaltsverzeichnis

Inhaltsverzeichnis iv

1 Einführung 1

1.1 Funktionen .... 2
1.2 Bedienung des Digitalreceivers ..... 2

1.2.1 Das vordere Bedienfeld .... 2

1.2.2 Die Fernbedienung .... 4

2 Einrichten und Installieren 7

2.1 Auspacken 7
2.2 Sicherheitshinweise 7
2.3 Anschlüsse auf der Rückseite ..... 9
2.4 Den Digitalreceiver anschließen 10

2.4.1 Anschließen der Antenne ..... 11
2.4.2 Anschließen Ihres Fernsehgerätes ..... 11
2.4.3 Anschließen eines Videorecorders ..... 14

2.5 Einlegen der Batterien in die Fernbedienung ..... 14

2.6 Erstmaliges Einschalten 15

2.6.1 Einschalten und Bild prüfen ..... 15

3 Sendersuchlauf

16

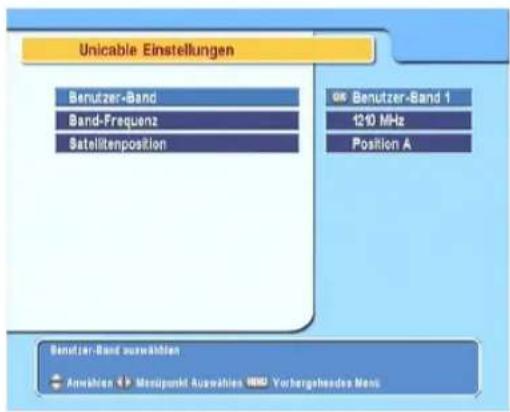

3.1 Suche nach Sendern ..... 16

3.1.1 Konfiguration der LNB-Einstellungen ..... 17

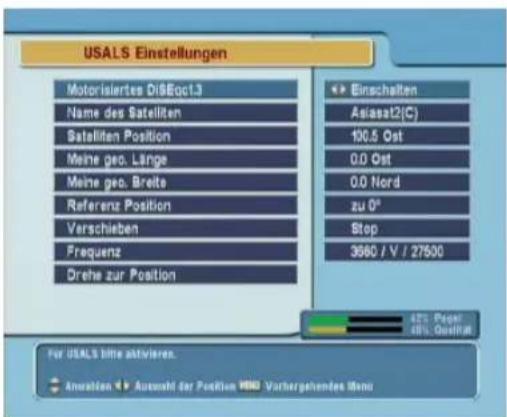

3.1.2 Konfiguration der USALS-Einstellungen ..... 20
3.1.3 Suche von Sendeern 22

3.2 Bearbeiten der Transponderliste ..... 25

3.3 Zurücksetzen auf die Werkseinstellungen ..... 26

4 Bevorzugte Einstellungen 27

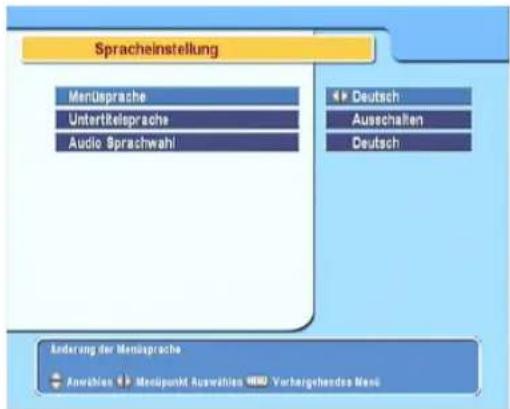

4.1 Spracheinstellungen 27

4.1.1 Menüsprache ..... 27

4.1.2 Untertitelsprache ..... 28

4.1.3 Sprache der Audiospur 28

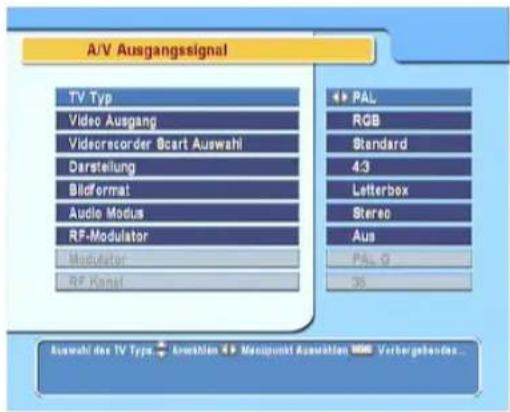

4.2 Video- und Audioeinstellungen ..... 28

4.2.1 TV-Standard 29

4.2.2 Farbmodell 29

4.2.4 Fernsehbild-Seitenverhältnis ..... 30

4.2.5 Audio-Modus ..... 31

4.2.6 RF-Ausgang 32

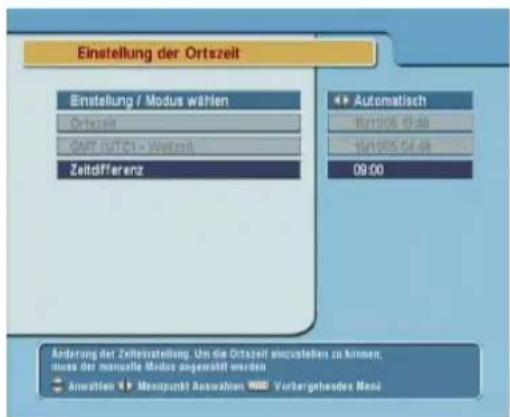

4.3 Einstellung der Ortszeit . . . . . . . . . . . . . . . . . . . . . . . . . 32

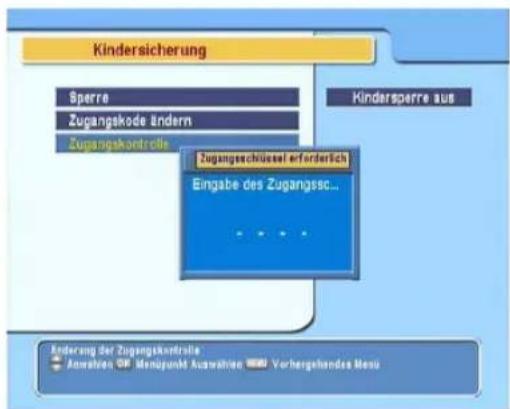

4.4 Kindersicherung 33

4.5 OSD-Einstellungen ..... 36

4.6 Standby-Modus .... 36

5 Täglicher Gebrauch

38

5.1 Lautstärkeregelung 38

5.2 Fernsehen schauen 38

5.2.1 Die Senderliste ..... 38

5.2.2 Verwendung der Multi-Bildanzeige . . . . . . . . . 40

5.2.3 Die Favoriten-Senderliste ..... 40

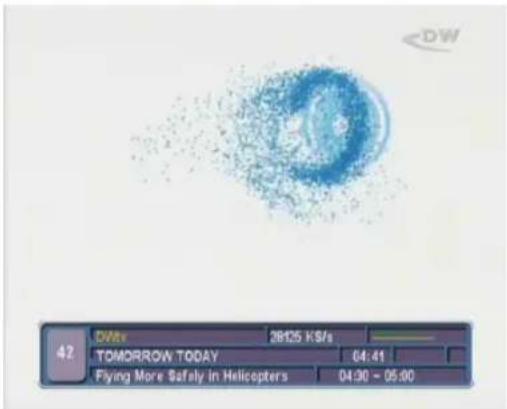

5.2.4 Ansehen von Programminformationen ..... 42

5.2.5 Audiospur auswählen 43

5.2.6 Untertitelspur auswählen ..... 43

5.2.7 Videotext ansehen 43

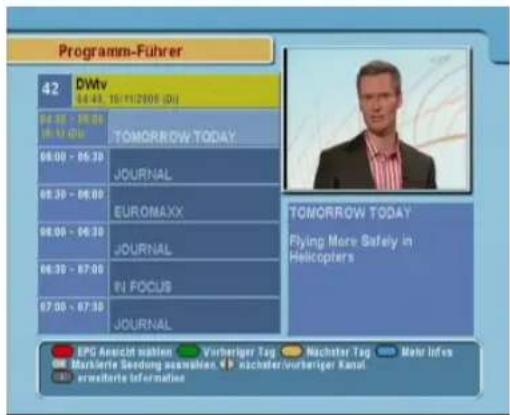

5.3 Nutzung des Elektronischen Programmführers ..... 44

5.4 Timergesteuerte Aktionen 45

6 Senderlisten

48

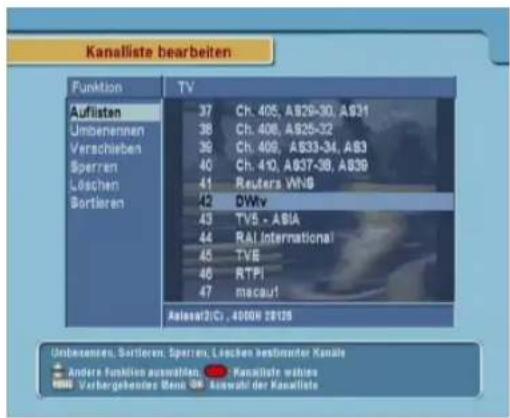

6.1 Bearbeiten der Senderliste 48

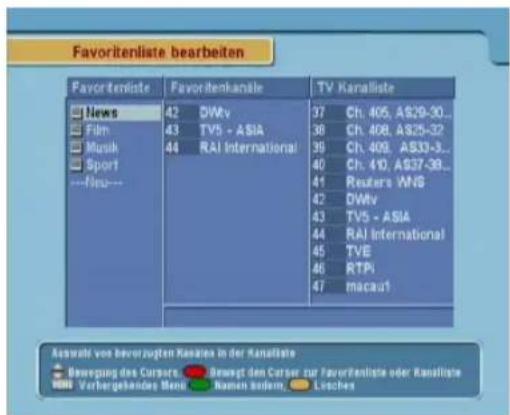

6.2 Bearbeiten der Favoritenliste ..... 50

vi INHALTSVERZEICHNIS

6.3 Die Benutzung der Bildschirmtastatur ..... 52

6.4 Übertragung von Receiverdaten 52

7 Aktualisierung der Firmware 54

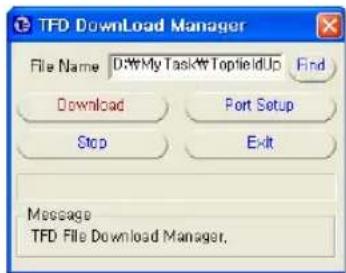

7.1 Von Ihrem Computer über die Schnittstelle RS-232 ..... 54

7.2 Von einem anderen Digitalreceiver über die Schnittstelle RS-232 55

7.3 Durch Sendung per Satellit ..... 56

Kapitel 1

Einführung

Der SBF-5110 Digitalreceiver entspricht in jeder Hinsicht dem internationalen Digital Video Broadcasting (DVB) Standard. Er ist damit in der Lage, digitale Sendungen zu empfangen, die gemäß dieses Standards gesendet werden. Für den Empfang benötigen Sie eine Antenne, die entsprechend installiert sein muss.

HINWEIS

Allgemein setzen wir einen Kanal einer Frequenz gleich. Im Unterschied zu analogen Übertragungen wird einem Programm, das digital übertragen wird, nicht immer eine eigene Frequenz zugewiesen. Denn auf einer einzigen Frequenz können mehrere Fernseh- und Radiosendungen übertragen werden. Bei digitalen Übertragungen wird eine Frequenz gewöhnlich als Transponder bezeichnet. Um in diesem Handbuch die Dinge so einfach wie möglich zu erklären, wird vorzugsweise das Wort Sender statt Kanal als Bezeichnung für das Fernseh- oder Radioprogramm eines Senders verwendet.

1.1 Funktionen

Der SBF-5110 Digitalreceiver bietet folgende Funktionen:

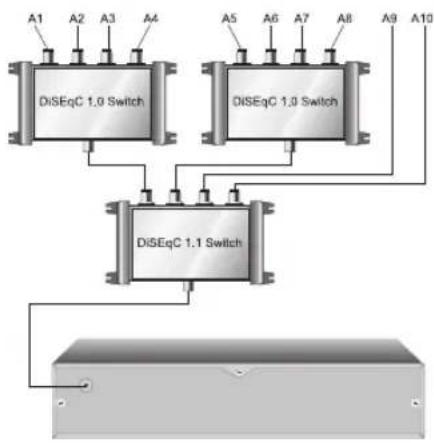

• Er unterstützt DiSEqC 1.0, DiSEqC 1.1 und USALS.
• Kann bis zu 5 000 Fernseh- und/oder Radiosender speichern.
• Sie können die Senderliste bearbeiten.
• Ihre Lieblingssender können Sie in Favoritenlisten erfassen.
• Sie können die Informationen zum laufenden Fernseh- oder Radiopogramm einsehen.
• Elektronische Programmführer geben Ihnen eine Programmvorschau.

1.2 Bedienung des Digitalreceivers

Der Digitalreceiver wird mithilfe der Fernbedienung oder mit den Tasten auf dem vorderen Bedienfeld des Gerätes bedient.

HINWEIS

Ist der Digitalreceiver ausgeschaltet, aber mit dem Stromnetz verbunden, bezeichnen wir diesen Bereitschaftszustand als Standby-Modus. Ist er eingeschaltet, ist er im Betriebsmodus. Wenn Sie den Digitalreceiver gerade nicht benutzen, sollten Sie ihn vom Stromnetz trennen. Lassen Sie den Receiver mit dem Stromnetz verbunden, wenn dieser einer timergesteuerte Aktionen ausführen soll.

1.2.1 Das vordere Bedienfeld

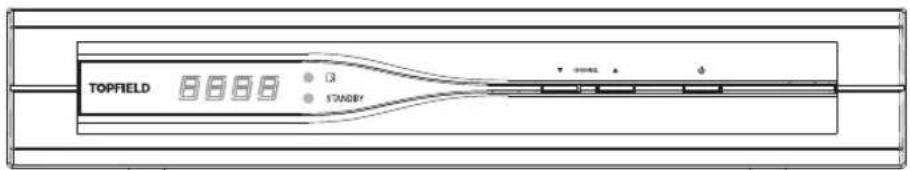

Auf dem vorderen Bedienfeld des Digitalreceivers finden Sie Tasten, mit denen der Digitalreceiver bedient werden kann. Anzeigelämpchen und ein Display zeigen den Status an. Nachfolgend werden die Fuktionen bzw. Bedeutungen erklärt.

1.2 Bedienung des Digitalreceivers 3

TOPFIELD 8888 03 STANDAY T SINDA A φ

/1 Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.

Das Gerätedisplay zeigt im aktiven Standby-Modus die aktuelle Uhrzeit an und im Betriebsmodus die Programmnummer des aktuellen Senders.

Anzeige leuchtet auf, sobald Sie eine Taste der Fernbedienung betätigen.

STANDBY Anzeige leuchtet, während sich der Digitalreceiver im Standby-Modus befindet.

CHANNEL ▼, ▲ Tasten schalten um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und Dialogboxen zu navigieren.

1.2.2 Die Fernbedienung

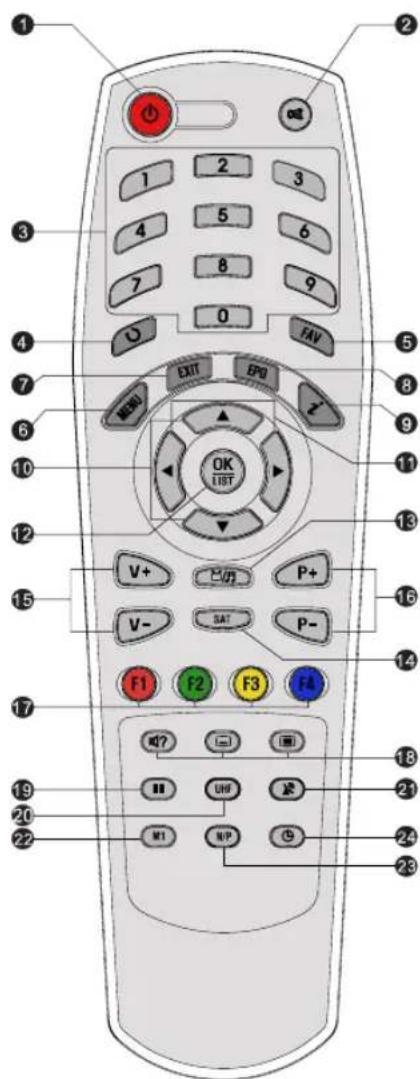

1 Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.
2 schaltet den Ton stumm. Die Taste erneut drücken um den Ton wieder einzuschalten.
3 Die Zifferntasten werden benutzt, um für Senderwechsel die Nummer des gewünschten Senders einzugeben- oder um bei entsprechenden Menüoptionen Werte anzugeben.
4 schaltet um zwischen dem Programm des aktuell eingestellten Senders und dem des zuvor gesehenen Senders.
5 (FAV) zeigt die Favoritenlisten.
6 (MENU) zeigt das Hauptmenü. Sie wird auch benutzt, um von einem Untermenü in das vorangegangene Menü zurückzukehren.
7 (EXIT) zum Verlassen des aktuellen Bildschirms.
8 EPG zeigt den Elektronischen Programmführer.

9 blendet die Info-Box zum Sender ein. Kann auch benutzt werden, um weitere Informationen über ein Programm anzeigen zu lassen.

10 ▼, ▲ Tasten schalten um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und Dialogboxen zu navigieren.

11 ▶, ▶ Tasten erhöhen oder verringern die Lautstärke. Sie werden auch verwendet, um bei Optionen zwischen den verfügbaren Werten oder Einstellungen zu wechseln.
12 OK Bestätigt Dialogboxen und Menüoptionen oder zeigt die Senderliste. Siehe §5.2.1 für weitere Einzelheiten. Sie wird auch benutzt, um Menüpunkte auszuwählen.
13 schaltet um zwischen Fernsehen und Radio.
14 SAT zeigt die Satellitenliste.
15 V− V+ Tasten erhöhen oder verringern die Lautstärke. Sie werden auch verwendet, um bei Optionen zwischen den verfügbaren Werten oder Einstellungen zu wechseln.
16 Ⓓ− Ⓓ+Tasten schalten um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und Dialogboxen zu navigieren.
17 Je nach Menü besitzen diese Tasten verschiedene Funktionen. Diese werden durch die Hilfe-Infos auf dem Bildschirm angegeben.
18 ☐? Taste zum Auswählen eines Audiotitels mit Tonmodus oder eines Videotitels des Bildauswahlprogramms. ☐ Taste zur Auswahl einer Untertitelspur-Taste zum Einblenden des Videotexts.
19 ■ zum Anzeigen eines Standbildes der aktuellen Fernsehsendung.
20 UHF blendet das Einstellmenü für die Frequenzen von Radioprogrammen ein. Siehe §4.2.6 für weitere Einzelheiten.
21 schaltet die Ausgabe der TV SCART-Buchse um, so dass entweder die Signale des Digitalreceivers ausgegeben werden oder die Signale des Geräts, das an der VCR SCART-Buchse angeschlossen ist. Siehe §4.2.3 für weitere Einzelheiten.
22 (M1) aktiviert die Multi-Bildanzeige. Siehe §5.2.2 für weitere Einzelheiten.
23 (N/P) bei diesem Modell nicht verfügbar.

6 Einführung

24 ☉ zum Festlegen der automatischen Abschalt-Uhrzeit (Sleep Timer).

Kapitel 2

Einrichten und Installieren

2.1 Auspacken

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, dass Sie den Digitalreceiver mit folgendem Lieferumfang erhalten haben.

• Fernbedienung
• Zwei Batterien für die Fernbedienung (AAA 1,5 V)
• Ein Exemplar dieser Bedienungsanleitung

HINWEIS

Das mitgelieferte Zubehör kann sich je nach Land und Region unterscheiden.

2.2 Sicherheitshinweise

Bitte lesen Sie sich die folgenden Sicherheitshinweise sorgfältig durch und befolgen Sie diese unbedingt.

- Die bei Ihnen vorliegende Netzspannung muss zwischen 90 und 250 Volt für die Stromversorgung liefern. Überprüfen Sie das, bevor Sie den Digitalreceiver an

die Steckdose anschließen. Informationen zum Stromverbrauch des Digitalreceivers finden Sie im Abschnitt Tabelle 2.1.

• Die Wandsteckdose sollte sich in der Nähe des Aufstellortes des Gerätes befinden. Benutzen Sie kein Verlängerungskabel.
• Setzen Sie das Gerät nicht Feuchtigkeit aus. Der Digitalreceiver wurde für die Benutzung in Innenräumen entwickelt. Verwenden Sie zum Reinigen des Digitalreceivers nur trockene Tücher.
• Stellen Sie den Digitalreceiver auf eine feste und ebene Oberfläche.
• Platzieren Sie den Digitalreceiver nicht in der Nähe von Heizungen oder im direkten Sonnenlicht. Die Kühlung könnte sonst beeinträchtigt werden. Legen Sie keine Objekte wie z. B. Zeitschriften auf dem Digitalreceiver ab. Sollten Sie das Gerät in einem Regal unterbringen, stellen Sie sicher, dass der Mindestabstand von 10 Zentimetern Freiraum um das Gerät herum eingehalten wird. Informationen zu den physikalischen Eigenschaften des Digitalreceivers finden Sie im Abschnitt Tabelle 2.2.
• Sorgen Sie dafür, dass niemand auf das Stromkabel treten oder es beschädigen kann. Ist das Kabel beschädigt, dürfen Sie den Digitalreceiver erst dann wieder benutzen, nachdem das Kabel ausgewechselt worden ist.
• Unter keinen Umständen sollten Sie das Gehäuse des Digitalreceivers öffnen. Das öffnen des Gerätes kann einen Stromschlag hervorrufen und/oder die Funktion des Gerätes beeinträchtigen.
• Überlassen Sie alle Wartungs- und Reparaturarbeiten einem Fachmann.

Tabelle 2.1: Leistungsmerkmale

Eingangsspannung 90 bis 250 V AC, 50/60 Hz
Leistungsaufnahme	24W maximal bei Betrieb, 90 to 250V AC, 50/60Hz
	5W im Aktiv-Modus, 230V AC, 50Hz
	5W im Aktive Standby-Modus, 230V AC, 50Hz
	1 W im Passive Standby-Modus, 230V AC, 50Hz

Tabelle 2.2: Physikalische Eigenschaften

Größe 260 × 46 × 190 mmGewicht 1.2 kgBetriebstemperatur 0 bis 45 ^ Rel. Luftfeuchtigkeit Lagerung

5 bis 90%

2.3 Anschlüsse auf der Rückseite

Der SBF-5110 verfügt über einige Anschlüsse auf der Rückseite.

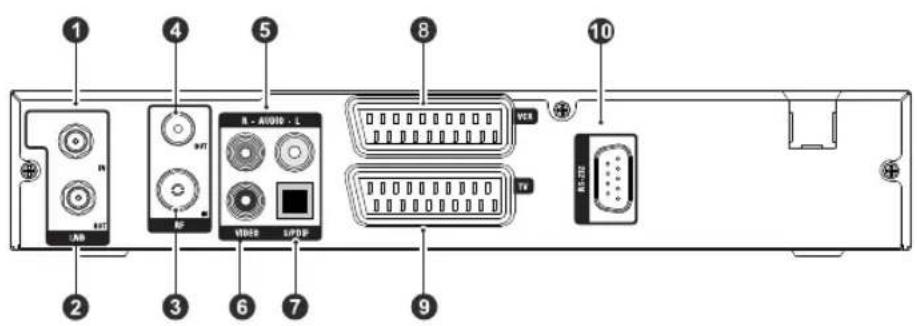

1 2 3 4 5 6 7 8 9 10 N - AUDIO - L VDD VSS TV USB USB2 SPDB

Prüfen Sie, welche Anschlüsse Ihres Fernsehers zu denen des Digitalreceivers passen.

1 LNB IN Satellitenübertragunssignal-Eingangsbuchse. (Strom: Max.500mA mit Überlastschutz)
2 LNB OUT Satellitenübertragunssignal-Ausgangsbuchse durch den LNB IN-Anschluss für einen anderen Digitalreceiver.
3 RF IN Eingangsbuchse für analoges Fernsehen.

4 RF OUT Ausgangsbuchse für analoges Fernsehen.

5 AUDIO L/R Stereo Audioausgangsbuchse für das Fernsehgerät oder ein Audiosystem. (weiß/rot)

6 VIDEO Composite Video Ausgangsbuchse für das Fernsehgerät. (gelb)

7 S/PDIF Dolby Digital Ausgangsbuchse für das Audiosystem.

8 VCR Audio und Video Eingangs- / Ausgangs-Buchse für Videorecorder oder ein ähnliches Gerät.

9 TV Audio- und Video-Ausgangsbuchse für das Fernsehgerät.

10 RS-232 Serielle Schnittstelle für Firmware-Aktualisierung und Datentransfer.

Tabelle 2.3: Anschlussspezifikationen

TV	CVBS/RGB/YUV Video Ausgang
	Linker & Rechter Audioausgang
VCR	CVBS Videoausgang
	Linker & Rechter Audioausgang
	CVBS Videoeingang für Bypass
	Linker & Rechter Audioeingang für Bypass
VIDEO	Composite Video (CVBS) Ausgang
AUDIO	Links & Rechter Audioausgang
S/PDIF	Digital Audioausgang
RS-232	115,2 kbps maximal

2.4 Den Digitalreceiver anschließen

Es gibt verschiedene Möglichkeiten, Ihren Digitalreceiver anzuschließen. Installieren Sie Ihren Digitalreceiver so, wie Ihr Fernsehgerät oder andere Geräte es erfordern. Sollten Sie Probleme bei der Installation haben oder Hilfe benötigen, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

2.4.1 Anschließen der Antenne

Unabhängig von der Art, wie der Digitalreceiver an Ihrem Fernsehgerät angeschlossen wird, müssen Sie den Digitalreceiver an Ihre Fernsehantenne anschließen, damit das Gerät digitale Fernsehsender empfangen kann.

Die Antenne am LNB IN-Anschluss anschließen. Sollten Sie einen weiteren Digital-receiver besitzen, können Sie diesen am LNB OUT-Anschluss anschließen.

HINWEIS

Vielleicht erwarten Sie, dass die Satellitenantenne gleichzeitig auf allen Frequenzen, auf denen ein Satellit sendet, empfangen kann, um alle diese Signale dann weiter zum Digitalreceiver zu übertragen. Jedoch überträgt die Satellitenantenne nur die Signale der Frequenzen, die sie auf Grundlage der Spezifizierung des Digitalreceivers auf der LNB-Frequenz und gemäß der Polarisierung empfangen kann. Wenn Sie also einen anderen Digitalreceiver am LNB OUT-Anschluss angeschlossen haben, ist dessen Nutzung mit Einschränkungen verbunden. Siehe §3.1 für weitere Einzelheiten dazu.

2.4.2 Anschließen Ihres Fernsehgerätes

Von den nachstehend genannten Anschlüssen des Digital-receivers sollten Sie jeweils den zuerst genannten wählen, um die beste Bildqualität zu erzielen. Sollte Ihr Fernsehgerät nicht über den passenden Anschluss verfügen, wählen Sie den nächsten in der nachfolgend aufgeführten Reihenfolge, um die bestmögliche Bildqualität zu erzielen.

1. SCART-Anschluss (TV)
2. Composite-Anschluss (VIDEO)
3. RF-Anschluss (RF OUT)

Nach dem Anschließen sollten Sie die Audio- und Videoeinstellungen konfigurieren. Für eine genaue Beschreibung siehe §4.2.

Verwendung des SCART-Anschlusses

Um bei einem Standard-Fernsehgerät das beste Ergebnis zu erzielen, sollten Sie ein SCART-Kabel verwenden, von dem Sie das eine Ende in die TV-Buchse des Digitalreceivers und das andere in einem freien SCART-Anschluss Ihres Fernsehgerätes einstecken. Einige Fernsehgeräte besitzen anstelle des SCART-Anschlusses einen Komponenten-

oder S-Video-Anschluss. Besitzen Sie ein solches Fernsehgerät, verwenden Sie ein geeignetes Adapterkabel, um den TV-Anschluss des Digitalreceivers mit dem passenden Anschluss Ihres Fernsehgerätes zu verbinden.

Wenn Sie den Anschluss mit einem standardmäßigen SCART-Kabel herstellen, müssen Sie keine zusätzlichen Audio-Anschlüsse durchführen. Über den SCART-Anschluss wird auch Stereo-Audio ausgegeben. Wenn Sie aber ein Adapterkabel verwenden, wie z. B. SCART-zu-Komponenten, dann müssen Sie zusätzlich die Audioanschlüsse verbinden.

Verwendung des Composite-Video-Anschlusses

Bei Verwendung des Composite-Video-Anschlusses brauchen Sie ein Composite-Video-Kabel (Cinch). Schließen Sie ein Ende des Kabels am VIDEO-Anschluss (gelb) des Digitalreceivers an und das andere Ende am entsprechenden Anschluss Ihres Fernsehgerätes.

Verbindung zu den Audio-Anschlüssen herstellen

Für die Herstellung der Verbindung zu den Audio-Anschlüssen brauchen Sie ein Audiokabel (Cinch). Jeweils ein Ende des Kabels am Anschluss AUDIO L (weiß) bzw. AUDIO R (rot) des Digitalreceivers anschließen, das andere Ende am jeweils entsprechenden Anschluss Ihres Fernsehgerätes oder Audiosystems.

Um Dolby Digital Audio genießen zu können, muss Ihr Fernseher oder Audiosystem dazu in der Lage sein, Dolby Digital Audio zu dekodieren. Für den Anschluss brauchen Sie ein S/PDIF Kabel. Schließen Sie ein Ende des Kabels am S/PDIF-Anschluss des Digitalreceivers an und das andere Ende am entsprechenden Anschluss Ihres Audiosystems.

Verwendung des RF-Anschlusses

Falls Ihr Fernsehgerät weder über Video- noch über Audioeingänge verfügt, müssen Sie den RF-Ausgang des Digitalreceivers nutzen.

In diesem Fall mit einem geeigneten Kabel denRF OUT-Anschluss mit dem Antennenanschluss Ihres Fernsehgerätes verbinden. Um zu gewährleisten, dass Ihr Fernsehgerät auch vorhandene analoge Kanäle empfangen kann, müssen Sie ein Kabel von Ihrer Fernsehantenne am RF IN-Anschluss anschließen.

Damit Ihr Fernsehgerät das Bild vom Digital-receiver empfängt, stellen Sie das Fernsehgerät auf Kanal 36 (oder- eher selten- auf Kanal 43).

2.4.3 Anschließen eines Videorecorders

Der Digitalreceiver kann auch Videosignale an andere Geräte wie Videorecorder oder Videoreceiver übermitteln. Dazu verfügt er über eine zusätzliche SCART-Buchse.

Für die Verwendung des zusätzlichen SCART-Anschlusses brauchen Sie ein SCART-Kabel. Schließen Sie ein Ende des Kabels am VCR-Anschluss Ihres Digitalreceivers an, das andere Ende am entsprechenden Anschluss des Videorecorders oder eines anderen Gerätes.

2.5 Einlegen der Batterien in die Fernbedienung

Um die Batterien einzulegen, öffnen Sie das Batteriefach. Nehmen Sie dazu den Deckel des Batteriefachs ab. Legen Sie nun die Batterien entsprechend der Polarität ein, die am Boden des Batteriefachs gekennzeichnet ist.

Sollte der Digitalreceiver nicht mehr richtig auf die Fernbedienungskommandos ansprechen, könnten die Batterien zu schwach sein. Verbrauchte Batterien sollten sofort entfernt werden. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch auslaufende Batterien verursacht werden.

HINWEIS

Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Das gilt auch für Batterien, die keine Schwermetalle enthalten. Bitte entsorgen Sie verbrauchte Batterien auf umweltfreundliche Art und Weise. Informieren Sie sich über entsprechende gesetzliche Bestimmungen für Ihre Region.

2.6 Erstmaliges Einschalten

2.6.1 Einschalten und Bild prüfen

Jetzt in der linkeren oberen Ecke der Fernbedienung die - 🟢 Taste drücken.

Sie kein Bild sehen sollten, prüfen Sie, dass Ihr Fernsehgerät auf den richtigen Kanal eingestellt ist. Wenn das Bild gut ist, können Sie nach §3.1 wechseln, um nach den empfangbaren Fernseh- und Radiosendern suchen zu lassen.

Sonst müssen Sie Ihr Fernsehgerät vielleicht über den Composite-Video-Anschluss (VIDEO) vorübergehend anschließen. Denn dann können Sie das Bildschirm-Menü sehen, mit denen Sie Videoeinstellungen durchführen können.

Kapitel 3

Sendersuchlauf

Der Receiver ist normalerweise bereits mit den wichtigsten Sndern für Ihre Region vorprogrammiert. Sollte der Receiver nicht vorprogrammiert sein, sollten Sie andere Satelliten als die vorprogrammierten empfangen wollen oder sollten Ihnen wichtige Sender fehlen, so führen Sie nach dem Anschließen des Digitalreceivers einen Sendersuchlauf durch.

3.1 Suche nach Sendern

Dieser Digitalreceiver kann sowohl mit einem fixierten als auch mit einem motorgesteuerten Antennensystem betrieben werden. Sie müssen die Antenneneinstellungen entsprechend Ihrem Antennensystem in der folgenden Reihenfolge konfigurieren:

1. LNB-Einstellungen konfigurieren.
2. Die Positionen der gewünschten Satelliten einstellen, wenn Sie eine motorgesteuerte Antenne besitzen.
3. Durchführung des Sendersuchlaufs.

3.1.1 Konfiguration der LNB-Einstellungen

Für Übertragungen via Satellit stehen im Wesentlichen zwei Frequenzbänder zur Verfügung. Das CBand deckt ungefähr den Bereich von 4 bis 6 GHz ab. Das andere ist das K_u Band und deckt ungefähr den Bereich von 12 bis 18 GHz ab.

Der LNB (Low Noise Block Converterrauscharmer Signalumsetzer) wird eingesetzt, um ein breites Band relativ hoher Frequenzen zu verstärken und in ähnliche Signale umzuwandeln, die auf viel tieferer Frequenz übertragen werden, der so genannten Intermediate Frequency (Zwischenfrequenz).

Hohe Frequenzen von Satelliten werden von einem LNB in Frequenzen von 950 bis 2150 MHz umgewandelt.

LNB Einstellung Name des Satelliten LNB Frequenz LNB Spannung 22 kHz Schalter DIBEqC 1.1 DIBEqC 1.0 Unicable Einstellungen Kanalsuchlauf Other 5150 MHz An Aus Ausschalten 1 von 4 Ausschalten 80% Page! 95% Qualifik Auswahl des Satellites. OK drücken um Liste zu setzen. Anwahlen ↕ Merüpunkt Auserhältes. 📄 Verhargsheldes Menu

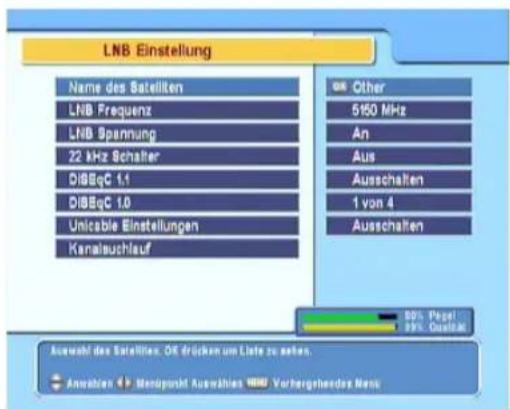

Zur Konfiguration der LNB-Einstellungen öffnen Sie das Menü Installation >LNB Einstellung. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links.

Durch Drücken der Taste (OK) bei der Option Name des Satelliten wird die Satellitenliste alphabetisch sortiert angezeigt. Wählen Sie den Satelliten aus, auf den Ihre Antenne ausgerichtet ist. Falls Sie Ihren gewünschten Satelliten nicht finden, können Sie den Satelliten zur Satellitenliste hinzufügen. Für eine genaue Beschreibung siehe §3.2.

Der Digitalreceiver besitzt eine Datenbank mit den Daten

von Übertragungssatelliten und deren Transpondern. Darin sind die folgenden Daten enthalten: Position des Satelliten, Frequenzbereich, Symbolrate, Polarisation und LNB-Frequenz entsprechend des jeweiligen Frequenzbereichs. Sie müssen also die Einstellung LNB Frequenz gegebenenfalls nicht festlegen. Wenn Sie jedoch den Andere-Eintrag unter der Name des Satelliten-Option ausgewählt haben, um einen Satelliten zu spezifizieren, der nicht in der Satellitenliste aufgeführt ist, müssen Sie gegebenenfalls die richtige LNB-Frequenz eintragen. Die absolute Differenz zwischen einer Rundfunkfrequenz und der entsprechenden LNB-Frequenz muss zwischen 950 und 2150 MHz liegen. Reicht das Frequenzband des gewünschten Satelliten zum Beispiel von 3660 bis 4118 MHz, müssen Sie für LNB Frequenz den Wert 5150 MHz angeben.

Der LNB muss mit Strom versorgt werden, damit er funktioniert. Sofern der LNB nicht über eine eigene Stromversorgung verfügt, wählen Sie für LNB Spannung die Einstellung An.

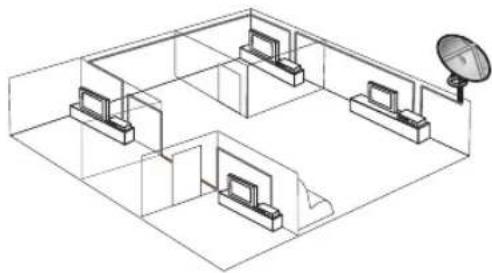

Falls Sie einen Doppel-LNB oder zwei Antennen benutzen, die an eine 22 kHz Tone Switch Box angeschlossen sind, stellen Sie 22 kHz auf An.

Der Digitalreceiver ist kompatibel mit DiSEqC (Digital Satellite Equipment Control) Schaltern. Mit DiSEqC-Schaltern ist es möglich, an einen einzigen Digitalreceiver mehrere Antennen anzuschließen. Ein DiSEqC 1.0 Schalter kann maximal zwischen 4 Satellitenquellen umschalten, ein DiSEqc 1.1 Schalter maximal zwischen 16 Satellitenquellen.

Je nach Ihrer Antennenkonfiguration wählen Sie für DiSEqC 1.0 und DiSEqC 1.1 die passenden Einstellungen.

Wenn Sie zum Beispiel, wie links abgebildet, eine Antenne auswählen möchten, die am Eingang A5 angeschlossen ist, wählen Sie für die Option DiSE-qC 1.1 die Einstellung 2 von 4 und für DiSEqC 1.0 die Einstellung 1 von 4. Wenn Sie einen DiSEqC 1.0 Mini-Switch besitzen, der nur über zwei Eingänge verfügt, sollten Sie für DiSEqC 1.0 die Einstellung Mini A wählen statt 1 von 4.

Konfiguration der Unicable Einstellungen

Unicable (oder EN50494) ist ein Standard zur Verteilung von Satelliten-TV-Signalen. Dabei werden mehrere Receiver an eine einzige Ableitung angeschlossen. Im Gegensatz zu gängigen Einkabelsystemen mit eingeschränkter Programmauswahl steht bei Unicable das volle Programm-spektrum zur Verfügung.

20 Sendersuchlauf

Wenn Sie einen EN50494 kompatiblen Multischalter verwenden, rufen Sie das Unicable Einstellungen Menü Ihres Receivers auf uns wählen Sie das entsprechende Benutzer-Band, die Band Frequenz und die Satellitenposition (falls Sie zwei LNBs an Ihrem Multischalter angeschlossen haben). Für Hinweise zu den richtigen Einstellungen schauen Sie bitte in die Anleitung zu Ihrem Multischalter.

HINWEIS

Ein DiSEqC- und ein EN50494-Multischalter können nicht gleichzeitig verwendet werden.

3.1.2 Konfiguration der USALS-Einstellungen

USALS (Universal Satellite Automatic Location System) ist auch als DiSEqC 1.3 bekannt. Es berechnet die Positionen aller verfügbaren Satelliten von Ihrem Standort aus gesehen. Es genügt, einen bekannten Satelliten anzuwählen. Diese Position fungiert dann als Bezugspunkt. Das USALS berechnet dann die Positionen der verfügbaren Satelliten.

USALS Einstellungen Motorisiertes DiSeqc1.3 Name des Satelliten Satelliten Position Meine geo. Länge Meine geo. Breite Referenz Position Verschieben Frequenz Drehe zur Position Einschalten Asiasat2(C) 100,5 Ost 0,0 Ost 0,0 Nord zu 0° Stop 3680 / V / 27500 471: Papei 481: Qualità For USALS bitte aktivieren. Anualten ↕ Autozahl der Position MBD Vorhergehendes Manu

Um das USALS Protokoll zu verwenden, das Installation >USALS Einstellungen-Menü öffnen. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links.

Zunächst müssen Sie für Motorisiertes DiSEqc1.3 die Einstellung Einschalten wählen.

Führen Sie die folgenden Schritte aus, um alle Satellitenpositionen zu berechnen:

1. Wählen Sie über Option Name des Satelliten den gewünschten Satelliten aus.

2. Geben Sie unter Option Meine geo. Länge und Meine geo. Breite Ihre Position an. Benutzen Sie dazu die, und die Zifferntasten.

3. Geben Sie unter Satelliten Position die Position des von Ihnen ausgewählten Satelliten an, falls die Daten nicht korrekt sind.

4. Wählen Sie Drehe zur Position. Die Antenne wird sich nun in die Richtung des von Ihnen ausgewählten Satelliten drehen gemäß der berechneten Position.

5. Wenn die Empfangsqualität, die unten rechts im Bildschirm angezeigt wird, nicht gut ist, können Sie die Position der Antenne mit der Verschieben-Option feinabstimmen. Die geänderte Position wird automatisch gespeichert. Nun überprüfen Sie die Empfangsqualität jeden Transponders. Wählen Sie die beste Empfangsqualität aus. Dazu benutzen Sie die Option Transponder (oder Frequenz). Das wird bei der Feinabstimmung hilfreich sein.

3.1.3 Suche von Sendern

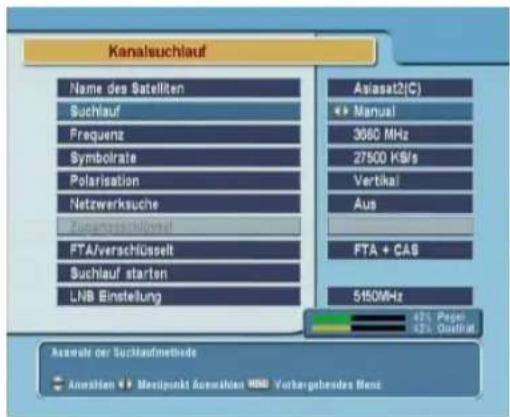

Kanalsuchlauf Name des Satelliten Suchlauf Frequenz Symbolrate Polarisation Netzwerksuche Zusgerlösehältnet FTA/verschlüsselt Suchlauf starten LNB Einstellung Asiasat2(€) Manual 3060 MHz 27500 KB/s Vertikal Aus FTA + CAS 5150MHz 42% Page 42% Goodwill Accrual der Suchlaufmethode Anzahlten 10 Mesipunkt Accrualten HBB Vorbergehenden Bend

Zur Durchführung eines Sendersuchlaufs das Installation >Kanalsuchlauf-Menü öffnen. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links.

Es gibt vier Methoden, um nach Sendern zu suchen:

• Alle Sender eines Satelliten suchen.
• Alle Sender eines Transponders suchen.
• Einen Sender eines Transponders suchen.
• Alle Sender eines SMATV (Satellite Master Antenna Television) Systems suchen.

Alle Sender eines Satelliten suchen

Zur Suche aller Sender eines Satelliten gehen Sie folgendermaßen vor:

1. Wählen Sie über Option Name des Satelliten den gewünschten Satelliten aus.
2. Die Suchlauf-Option auf Automatisch stellen.
3. Bei der Suche nach allen Sendern eines Satelliten, sollten Sie unbedingt die Netzwerksuche-Option auf An setzen. Nur so wird Ihr Digitalreceiver alle von Ihnen gewünschten Sender finden, sofern er vom Satelliten alle aktuellen Frequenzdaten erhält. Bei ausgeschalteter Netzwerksuche ist der Suchlauf schneller beendet, findet aber ggf. nicht alle Sender.

Die Netzwerksuche sorgt dafür, dass der Receiver vom Satelliten aktuelle Frequenzdaten erhält und diese in die Sendersu-

che einbezieht. Bei ausgeschalteter Netzwerksuche durchsucht der Receiver nur die Frequenzen, die zum Zeitpunkt der Produktion des Receivers verwendet wurden. Sollten in der Zwischenzeit Sender auf neuen Frequenzen senden, so würden diese nur gefunden, wenn die Netzwerksuche eingeschaltet ist.

Alle Sender eines Transponders suchen

Um alle Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

1. Wählen Sie über Option Name des Satelliten den gewünschten Satelliten aus.
2. Die Suchlauf-Option auf Manuell stellen.
3. Unter der Frequenz-Option den gewünschten Transponder auswählen. Oder benutzen Sie die Zifferntasten, um ihn anzugeben.
4. Unter der Symbolrate-Option mit den Zifferntasten die Symbolrate des gewünschten Transponders eingeben.
5. Unter der Option Polarisation die Polarisation des von Ihnen gewünschten Transponders angeben.
6. Wenn Sie die Netzwerksuche-Option auf An setzen, wird der Digitalreceiver die von Ihnen gewünschten Sender finden, sofern er die aktuellen und zutreffenden Frequenzdaten erhält. Aber das dauert dann viel länger.

HINWEIS

Die Transponderdaten können Sie über ein Satelliten-Magazin beziehen oder von einer Website wie http://www.satcodx.com oder http://www.lyngsat.com.

Einen Sender eines Transponders suchen

Um einen Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

24 Sendersuchlauf

1. Wählen Sie über Option Name des Satelliten den gewünschten Satelliten aus.
2. Die Suchlauf-Option auf Advanced stellen.
3. Unter der Frequenz-Option den gewünschten Transponder auswählen. Oder benutzen Sie die Zifferntasten, um ihn anzugeben.
4. Unter der Symbolrate-Option mit den Zifferntasten die Symbolrate des gewünschten Transponders eingeben.
5. Unter der Option Polarisation die Polarisation des von Ihnen gewünschten Transponders angeben.
6. Über Zugangsschlüssel die Packet identifier des gewünschten Senders mithilfe der Zifferntasten spezifizieren. Packet Identifier werden zur Verifizierung von Audio- und Videostreams benutzt.

Alle Sender eines SMATV Systems suchen

Um alle Sender eines SMATV-Systems zu suchen, falls der Digitalreceiver an ein SMATV-System angeschlossen ist, gehen Sie folgendermaßen vor:

1. Wählen Sie über Option Name des Satelliten den gewünschten Satelliten aus.
2. Die Suchlauf-Option auf SMATV stellen.
3. Unter der Frequenz-Option den gewünschten Transponder auswählen. Oder benutzen Sie die Zifferntasten, um ihn anzugeben.
4. Unter der Symbolrate-Option mit den Zifferntasten die Symbolrate des gewünschten Transponders eingeben.

Sie können sowohl nach Pay-TV-Sendern als auch nach kostenfreien Sendeern suchen lassen. Gehen Sie dazu wie folgt vor:

• Um nur nach kostenfreien Sendern zu suchen, wählen Sie für die Option FTA/verschlüsselt die Einstellung FTA only.
• Um sowohl kostenfreie als auch Pay-TV-Sender zu suchen, wählen Sie die Einstellung FTA + CAS.

Um den Suchlauf zu starten, bewegen Sie sich zum Punkt Suchlauf starten und bestätigen Sie den Menüpunkt mit OK. Der Digitalreceiver beginnt nun mit dem Suchlauf und listet dabei die gefundenen Fernseh- und Radiosender auf. Je nach Belegung der Kanäle im Kabelnetz, kann es einige Zeit dauern, bevor die ersten Kanäle gefunden werden. Wenn der Suchlauf beendet ist, wird Ihnen angezeigt, wieviele Fernseh- und Radiosender gefunden wurden. Drücken Sie die OK Taste um die Sender zu speichern.

3.2 Bearbeiten der Transponderliste

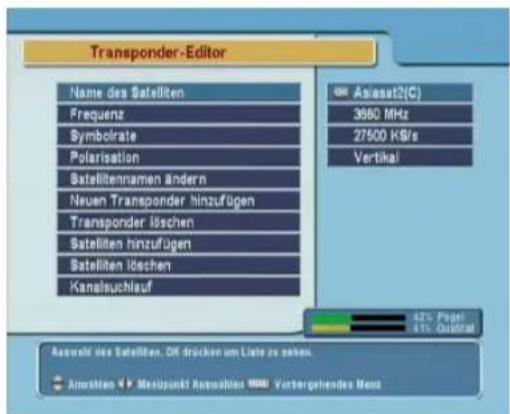

Transponder-Editor Name des Satelliten Frequenz Symbolrate Polarisation Satellittennamen ändern Neuen Transponder hinzufügen Transponder löschen Satelliten hinzufügen Satelliten löschen Kanalsuchlauf Asasat2(C) 3680 MHz 27500 KS/s Vertical 42% Popel 41% Quidial Assortif des Satelliten, OR drücken um Liste zu sehen. Amortiven ▶ Menjpunkt Automahlen 1999 Verbergehendes Mens

Sie können Satelliten- oder Transponderdaten hinzufügen, löschen oder ändern.

Öffnen Sie das Installation > Transponder-Editor-Menü. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links.

Wollen Sie einen Satelliteneintrag hinzufügen, wählen Sie Satelliten hinzufügen, dann wird die Bildschirmtastatur einge- blendet. Geben Sie den gewünschten Namen ein und speichern Sie ihn. Siehe §6.3 für Informationen über die Benutzung der Bildschirmtastatur.

Um den Namen eines Satelliten zu ändern, wählen Sie unter Name des Satelliten den gewünschten Eintrag und wählen dann Satellitennamen ändern. Nun wird die Bildschirmtastatur eingeblendet. Ändern Sie den Namen und speichern Sie die Änderung.

Um einen Satelliteneintrag zu löschen, wählen Sie unter Name des Satelliten den gewünschten Eintrag und wählen dann Sa-

telliten löschen. Sie werden nach der Bestätigung des Vorgangs gefragt. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

Um einen Transpondereintrag hinzuzufügen, wählen Sie unter Name des Satelliten den gewünschten Eintrag und wählen dann Neuen Transponder hinzufügen. Dann wird die Info-Box für Transponder angezeigt. Geben Sie die Frequenz und Symbolrate mithilfe der Zifferntasten ein und geben Sie die Polarisierung an.

Um einen Transpondereintrag zu löschen, wählen Sie unter Frequenz den gewünschten Eintrag und wählen dann Transponder löschen. Sie werden nach der Bestätigung des Vorgangs gefragt. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

3.3 Zurücksetzen auf die Werkseinstellungen

Der Digitalreceiver verfügt über die folgenden gespeicherten Daten:

• Satellitenliste
• Senderliste
• Favoritenlisten
• Timerliste
• Bevorzugte Einstellungen

Sie können alle gespeicherten Informationen löschen, indem Sie den Digitalreceiver in den Auslieferungszustand zurücksetzen. Wenn Sie das tun wollen, wählen Sie Installation > Werkseinstellung. Sie müssen dann das Löschen bestätigen. Wenn Sie Ja wählen, werden Sen- der, Favoriteneinträge und Timer-Programmierungen gelöscht. Die bevorzugten Einstellungen werden auf die Werkseinstellungen gemäß des Auslieferungszustands zurückgesetzt.

Kapitel 4

Bevorzugte Einstellungen

4.1 Spracheinstellungen

Sie können die Sprache auswählen, in der die Menübefehle angezeigt werden. Zusätzlich können Sie festlegen, in welcher Sprache die Audiospur und die Untertitel ausgegeben werden sollen.

Öffnen Sie das System Einstellungen > Spracheinstellung-Menü. Die Anzeige auf dem Bilds-chirm sollte wie die Abbildung oben aussehen.

4.1.1 Menüsprache

Der digitale Receiver bietet Menüs in verschiedenen Sprachen. Stellen Sie unter Menüpunkt Menüsprache die gewünschte

Sprache ein. Sobald Sie die Sprache ausgewählt haben, wird das Menü sofort in der gewählten Sprache angezeigt.

4.1.2 Untertitelsprache

Stellen Sie unter Untertitelsprache die gewünschte Sprache ein. Wenn Sie ein Programm ansehen, werden die Untertitel, sofern vorhanden, in der ausgewählten Sprache angezeigt.

Unabhängig von dieser Einstellung können Sie eine Untertitelspur mit der -Taste auswählen. Für eine genaue Beschreibung siehe §5.2.6.

4.1.3 Sprache der Audiospur

Legen Sie unter Option Audio Sprachwahl die gewünschte Sprache fest. Wenn Sie ein Programm ansehen, wird die Audiospur in der Sprache ausgegeben, die Sie ausgewählt habensofern die Audiospur in dieser Sprache verfügbar ist. Wenn Sie nicht möchten, dass die Untertitel automatisch eingeblen- det werden, wählen Sie als Untertitelsprache die Option Ausgeschaltet. Unabhängig von dieser Einstellung können Sie eine Untertitelspur mit der -faste auswählen. Für eine genaue Beschreibung siehe §5.2.5.

4.2 Video- und Audioeinstellungen

A/V Ausgangssignal TV Typ Video Ausgang Vide-recorder 6cart Auswahl Darstellung Bildformat Audio Modus RF-Modulator Modulator RF Kanal PAL RGB Standard 4.3 Letterbox Stereo Aus PAL G 35 Auswahl des TV Type: Anzahlten: Manugumt Auszahlten: Verbergelätes...

Sie müssen die Video- und Audioeinstellungen so festlegen, dass sie für Ihr Fernsehgerät und andere Geräte geeignet sind. Öffnen Sie das System Einstellungen >A/V Ausgangssignal-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen.

4.2.1 TV-Standard

Der Digitalreceiver unterstützt zwei TV-Standards. Der eine TV-Standard ist PAL, der andere NTSC. PAL wird in den europäischen Ländern benutzt, während NTSC in den USA, in Kanada, Mexiko und anderen Ländern verbreitet ist. Um zu ermitteln, welcher TV-Standard bei Ihnen benutzt wird, siehe Tabelle 4.1.

Falls Sie ein PAL-Fernsehgerät haben, müssen Sie TV Typ auf PAL einstellen. Wenn Sie in diesem Fall auf eine Übertragung im NTSC-Standard schalten, konvertiert der Digitalreceiver die Bilder und zeigt sie gemäß des TV-Standards PAL. Das ist allerdings mit einem geringfügigen Qualitätsverlust verbunden. Umgekehrt verhält es sich genauso.

Es ist empfehlenswert, PAL-Sender mit einem PAL-Fernsehgerät und NTSC-Sender mit einem NTSC-Fernsehgerät anzusehen. Dagegen kann ein Multiformat-Fernsehgerät beide Signalarten verarbeiten. Wenn Sie also ein Multiformat-Fernsehgerät haben, stellen Sie die Option TV Typ besser auf Multi. Dann zeigt der Digitalreceiver die Bilder immer im Originalformat, ohne sie gemäß des einen der anderen Standards zu konvertieren.

4.2.2 Farbmodell

Über den TV SCART-Anschluss kann der Digitalreceiver Videosignale gemäß unterschiedlicher Farbmodelle ausgeben. Wenn Sie den Digitalreceiver über diesen Steckverbinder an Ihren Fernseher angeschlossen haben, sollten Sie unter Video Ausgang das von Ihnen gewünschte Farbmodell auswählen. Wenn Sie den Anschluss über den Clinch-Anschluss vorgenommen haben, der auf der Rückseite mit VIDEO bezeichnet ist, müssen Sie unter diesem Punkt keine Einstellung vornehmen, da der Digitalreceiver über den Clinch-Anschluss immer CVBS-Videosignale ausgibt, unabhängig von der Einstellung für den SCART-Anschluss.

Es ist allgemein bekannt, dass das RGB-Farbmodell die beste Videoqualität bietet und sich dabei fast kaum von YUV unterscheidet, während CVBS am schlechtesten ist. Damit ist RGB die beste Einstellung für diese Option.

4.2.3 Videorecorder

Ihren Digitalreceiver können Sie über den VCR SCART-Anschluss an einen Videorecorder oder ein ähnliches Gerät anschließen. In diesem Fall wird der Digitalreceiver je nach Einstellung von Videorecorder Scart Auswahl unterschiedlich arbeiten. Ist diese Option auf Standard gestellt, überträgt der Digitalreceiver nach Starten der Wiedergabe die Videosignale vom Videorecorder zum Fernsehgerät. Ist diese Option aber auf Externes A/V gestellt, werden die Videosignale nicht automatisch vom Digitalreceiver durchgelassen. Soll das geschehen, müssen Sie die -Faste drücken.

4.2.4 Fernsehbild-Seitenverhältnis

Wenn Sie ein Breitbild-Fernsehgerät haben, stellen Sie Option Darstellung auf 16:9.

Wie oben in den Abbildungen gezeigt, können Sie mit Ihrem Breitbild-Fernsehgerät sowohl Sendungen im Breitbildformat als auch Sendungen mit normalem Bild-Seitenverhältnis sehen. Wenn Sie hingegen ein Normalbild-Fernsehgerät haben, stellen Sie Option Darstellung auf 4:3.

Wie Sie oben in den Abbildungen erkennen können, ist es nicht möglich, Sendungen, die im Breitbildformat ausgestrahlt werden, mit einem Normalbild-Fernsehgerät ohne Einschränkungen zu genießen. Die linke Abbildung zeigt ein Fernsehbild im Normalformat 4:3, das mit einem Normalbild-Fernsehgerät (Seitenverhältnis 4:3) angezeigt wird. Um wie in der Abbildung in der Mitte gezeigt Sendungen zu sehen, die im Breitbild-Seitenverhältnis ausgestrahlt werden, stellen Sie Option Bildformat auf Briefkastenforma. Bilder von Sendungen im Breitbildformat werden dann so verkleinert, dass ihre Breite der eines Normalbild-Fernsehgeräts entspricht. Möchten Sie solche Sendungen aber in dem Seitenverhältnis sehen, wie die Abbildung rechts zeigt, stellen Sie auf Bildmitte. Bilder im Breitbildformat werden dann links und rechts so abgeschnitten, dass ihre gezeigte Breite der eines Normalbildes bzw. Normal-Bildschirmes entspricht.

4.2.5 Audio-Modus

Entsprechend der beiden Audio-Anschlussbuchsen auf der Rückseite des Digitalreceivers gibt es grundsätzlich zwei Audioquellen. Sie können entweder eine benutzen oder beide, entweder in Stereo oder Mono. Die Option Audio Modus je nach Wunsch einstellen.

Unabhängig von dieser Einstellung können Sie den Ton-Einstellung mit der Taste 📄? ändern. Für eine genaue Beschreibung siehe §5.2.5.

4.2.6 RF-Ausgang

Wenn Sie Ihr Fernsehgerät an der RF OUT Buchse angeschlossen haben, sollten Sie den RF-Ausgang konfigurieren. Der Digitalreceiver kann das Digital-Fernsehen in Analog-Fernsehen umwandeln und dieses über die RF OUT Buchse ausgeben.

Stellen Sie die Option Modulator auf den TV-Standard, der in Ihrem Land benutzt wird. Siehe dazu Tabelle 4.1.

Tabelle 4.1: TV-Standards nach Ländern

Signalart Land
PAL G Australien, Österreich, Zypern, Tschechische Republik,Ägypten, Estland, Finnland, Deutschland, Griechenland, Is-land, Iran, Israel, Italien, Kuwait, Lettland, Libyen, Litau-en, Luxemburg, Niederlande, Neuseeland, Norwegen, Por-tugal, Slowakei, Slovenien, Spanien, Schweden, Schweiz,Syrien, Jugoslawien
PAL I	Hongkong, Macao, Republik Irland, Südafrika, Großbritan-nien
PAL K	Tschechische Republik, Ungarn, Polen
NTSC M	Bahamas, Belgien, Bolivien, Chile, Ecuador, Fidschi, Guam,Jamaika, Mexiko, Panama, Peru, USA, Venezuela

Die Option RF Kanal auf eine Kanalnummer Ihrer Wahl stellen. Wenn Sie den RF OUT Anschluss nicht verwenden, sollten Sie RF-Modulator auf Aus stellen um den Stromverbrauch zu reduzieren.

4.3 Einstellung der Ortszeit

Sie sollten das Gerät auf Ihre Ortszeit einstellen, damit Timer-gesteuerte Funktionen genutzt werden können. Wenn Sie Ihre Ortszeit nicht richtig einstellen, liefert der vom Elektronischen Programmführer übertragene Programmzeitplan gegebenenfalls nicht die richtigen Aktivierungszeiten. Für Informationen zum Programmführer siehe §5.3.

Einstellung der Ortszeit Einstellung / Modus wählen Ortszeit GNT 1UTC1 - Writzeil Zeitdifferenz Automatisch 10/1/05 19:48 10/1/05 04:48 09.00 Änderung der Zeitausstellung. Um die Ortszeit einzuellen zu können, muss der minustelle Modus angewählt werden Anwahlen > Mentpunkt Automahlen 1000 Vorbergehendes Monz

Öffnen Sie das System Einstellungen >Einstellung der Ortszeit-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen. Sie können die Uhrzeit entweder manuell einstellen oder das Zeitsignal Greenwich Mean Time (GMT) nutzen, das mit mit der digitalen Fernsehübertragung mit übertragen wird.

Wollen Sie das Zeitsignal Greenwich Mean Time nutzen, vollziehen Sie die folgenden Schritte:

1. Die Option Modus wählen auf Automatisch stellen; dann wird die Option Zeitdifferenz aktiviert.

2. Für die Option Zeitdifferenz den Zeitunterschied angeben, der zwischen Ihrer Zeitzone und der GMT-Zeit besteht. Siehe Tabelle 4.2.

3. Vergewissern Sie sich, dass unter der Option Ortszeit Ihre Ortszeit korrekt angezeigt wird.

Um die Ortszeit manuell einzustellen, unter Einstellung/Modus wählen die Option Manuell wählen und dann mit den numerischen Tasten unter Ortszeit die lokale Uhrzeit eingeben. Das bei der Eingabe zu beachtende Zeitformat ist Tag/Monat/Jahr Stunde(24):Minute.

4.4 Kindersicherung

Im Allgemeinen werden Fernsehsendungen danach klassifiziert, in welchem Maße die Darstellung von Gewalt, Nacktheit und der Gebrauch der Sprache als jugendgefährdend angesehen werden kann. Wenn Sie eine Sendung ansehen, können Sie in der Info-Box nachprüfen, welcher Kategorie sie zugeordnet ist. Für Informationen zur Info-Box siehe §5.2.4.

Tabelle 4.2: Zeitdifferenztabelle

Zeitdifferenz Stadt

GMT – 12:00 Eniwetok, Kwajalein

GMT – 11:00 Midway Island, Samoa

GMT – 10:00 Hawaii

GMT – 09:00 Alaska

GMT – 08:00 Pacific Time US, Canada

GMT – 07:00 Mountain Time US, Canada

GMT – 06:00 Central Time US, Canada, Mexico City

GMT – 05:00 Eastern Time US, Canada, Bogota, Lima

GMT – 04:00 Atlantic Time Canada, La Paz, Dominican Republic

GMT – 03:30 Neufundland

GMT – 03:00 Brasilien, Georgetown, Buenos Aries

GMT – 02:00 Mittlerer Atlantik

GMT – 01:00 Azoren, Kapverdische Inseln

GMT London, Lissabon, Casablanca

GMT + 1:00 Paris, Brüssel, Kopenhagen, Madrid

GMT + 2:00 Südafrika, Kaliningrad

GMT + 3:00 Baghdad, Riad, Moskau, St. Petersburg

GMT + 3:30 Teheran

GMT + 4:00 Abu Dhabi, Maskat, Baku, Tiflis

GMT + 4:30 Kabul

GMT + 5:00 Ekaterinburg, Islamabad, Karatschi, Taschkent

GMT + 5:30 Bombay, Kalkutta, Madras, Neu Delhi

GMT + 6:00 Almaty, Dhaka, Colombo

GMT + 7:00 Bangkok, Hanoi, Jakarta

GMT + 8:00 Peking, Perth, Singapur, Hongkong

GMT + 9:00 Tokio, Seoul, Osaka, Sapporo, Jakutsk

GMT + 9:30 Adelaide, Darwin

GMT + 10:00 Ostaustralien, Guam, Wladiwostok

GMT + 11:00 Magadan, Salomonen, Neu-Kaledonien

GMT + 12:00 Fidschi, Auckland, Wellington, Kamtschatka

Sie können verhindern, dass Ihre Kinder bestimmte Sendungen sehen, indem Sie die Kategorien, in die diese Sendungen fallen, sperren.

Öffnen Sie das System Einstellungen >Kindersicherung-Menü. Die Anzeige auf dem Bildschirm entspricht der in der Abbildung links. Sie werden aufgefordert, Ihre Persönliche Identifikationsnummer (PIN) einzugeben. Gemäß Werkseinstellung lautet diese „0000.“

Wenn Sie Sendungen sperren möchten, die für Menschen unter 15 Jahren nicht geeignet sind, stellen Sie die Option Sperre auf 15 Jahre. Bei der Einstellung Kindersperre aus wird keine Sendung gesperrt; bei der Einstellung Alles wird dagegen jede Sendung gesperrt.

HINWEIS

Wenn für eine Sendung keinerlei Klassifizierungsinformationen vorliegen, bleibt für diese Sendung Ihre Einstellung unberücksichtigt.

Sobald jemand eine Sendung einer Kategorie sehen will, die gesperrt ist, muss die Person die Persönliche Identifikationsnummer eingeben, wenn sie die Sendung trotzdem sehen will. Wollen Sie die Nummer ändern, öffnen Sie das PIN Code ändern-Menü; dann wird ein Eingabefeld angezeigt. Sie müssen die gewünschte Nummer zweimal eingeben, um die erste Eingabe zu bestätigen.

Es ist möglich, den Zugriff auf einige Menüs zu beschränken. Nach Auswahl des Zugangsberechtigung-Menüs wird eine Liste mit Menübefehlen angezeigt, die Sie sperren können. Ist Einstellung der Ortszeit auf Gesperrt gesetzt, müssen Sie Ihre Persönliche Identifikationsnummer eingeben, wollen Sie auf das Einstellung der Ortszeit-Menü zugreifen. Wird eine falsche Nummer eingegeben, ist der Zugriff auf das Menü nicht

möglich. Wollen Sie einen gesperrten Menübefehl wieder freigeben, setzen Sie ihn auf Freigeben.

4.5 OSD-Einstellungen

Über das OSD (On-Screen Display)-Menü können Sie den Transparenzgrad einstellen. Öffnen Sie das Menü Systemeinstellungen und nehmen Sie unter Option OSD Transparenz die gewünschte Einstellung vor. Der Einstellbereich liegt zwischen 0 und 50 Prozent.

Sie können die Einblendungsdauer der Info-Box nach Wunsch einstellen. Für Informationen zur Info-Box siehe §5.2.4. Um die Einblenddauer festzulegen, öffnen Sie das Menü Systemeinstellungen und setzen Info-Box Anzeigedauer auf den gewünschten Wert. Der Einstellbereich liegt zwischen 1 und 30 Sekunden. Wenn Sie für diese Option die Einstellung Keine Infos vorhand... wählen, wird bei einem Senderwechsel die Info-Box nicht angezeigt. Wird aber die Taste gedrückt, wird die Info-Box angezeigt. Wenn Sie für diese Option die Einstellung Nie verbergen wählen, wird die Info-Box ständig angezeigt.

Zusätzlich können Sie festlegen, ob die Info-Box weiter oben oder unten eingeblendet werden soll. Öffnen Sie das Menü Systemeinstellungen und nehmen Sie unter Option Position der Infobox die gewünschte Einstellung vor. Der Einstellbereich dafür reicht von -10 bis +3 Zeilen. Je höher der eingestellte Wert ist, desto tiefer positioniert wird die Info-Box auf dem Bildschirm eingeblendet.

4.6 Standby-Modus

Im Standby-Modus zeigt Ihnen das Front-Display die aktuelle Uhrzeit an. Um den Stromverbrauch des Receivers im StandBy auf unter 1 Watt zu senken, können Sie diese Funktion deaktivieren. Dazu stellen Sie den Standby Mode in den System Einstellungen auf Passiv.

Um den Stromverbrauch des Receiver zu reduzieren, sollten Sie die Automatisches Abschalten-Funktion Einschalten. Wenn diese Funktion aktiviert ist, schaltet sich der Receiver automatisch nach drei Stunden in den StandBy, wenn in dieser Zeit keinerlei Bedienung erfolgt ist. Die automatische Abschaltung ist nicht aktiv, wenn Sie sich im Spielemodus befinden.

Kapitel 5

Täglicher Gebrauch

5.1 Lautstärkeregelung

Mit den Tasten - und + können Sie die Lautstärke wunschgemäß einstellen. Gegebenenfalls müssen Sie die Lautstärke am Fernsehgerät ebenfalls verändern. Wollen Sie den Ton vorübergehend ausschalten, drücken Sie die -Taste. Bei erneutem Drücken der Taste wird der Ton in der zuvor eingestellten Lautstärke wiederhergestellt.

5.2 Fernsehen schauen

Zum Umschalten zwischen Sendern drücken Sie die Tasten - oder + . Durch Drücken der Taste 🔒 schalten Sie zurück auf den zuvor gesehenen Sender. Sie können auf das Programm des von Ihnen gewünschten Senders auch dadurch wechseln, indem Sie mithilfe der Zifferntasten die Sendernummer eingeben. Sie können den gewünschten Sender auch in der Senderliste auswählen.

5.2.1 Die Senderliste

Zum Anzeigen der Senderliste drücken Sie die TasteOK).

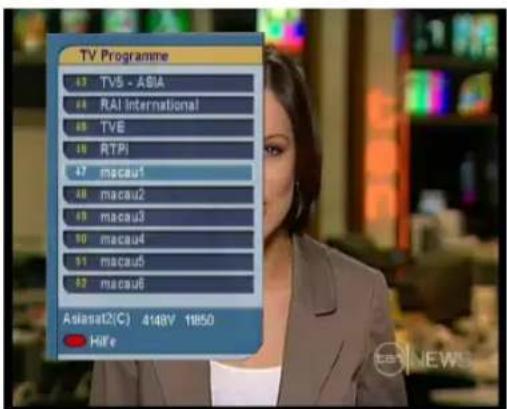

TV Programme 43 TV5 - ASIA 44 RAI International 45 TVE 46 RTP1 47 macau1 48 macau2 49 macau3 50 macau4 51 macau5 52 macau6 Aslasat2(C) 4148V 11850 Hife

In der Senderliste können Sie die Senderinformationen sehen:

• Sendernummer und-Name
• Übertragender Satellit
  • Transponderdaten

Ein Dollarzeichen (\$) bei einem Eintrag signalisiert, dass es sich um einen verschlüsselten Sender handelt. Mit diesem Receiver können Sie keine Pay-TV-Sender sehen.

Um den von Ihnen gewünschten Sender auszuwählen, markieren Sie den Sender mithilfe der Tasten▲ oder ▼ und drücken die OK-Taste; dann sehen Sie das Programm dieses Senders.

Mit den Tasten ◀ oder ▶ springen Sie um jeweils 10 Einträge nach oben oder unten in der Liste. Durch die Eingabe der Sendernummer mithilfe der Zifferntasten wird der entsprechende Sender in der Liste markiert.

Zum Wechseln der Senderliste für Fernsehen und für Radio drücken Sie die -Taste.

Zum Sortieren der Senderliste nach Sendernamen drücken Sie die Taste(F2). Durch erneutes Drücken dieser Taste erfolgt die Sortierung nach der Sendernummer. Nach Drücken der (F3)-Taste wird ein alphabetisches Blättern durchgeführt. Wenn der Markierungsbalken zum Beispiel auf einem Eintrag steht, der mit B beginnt, wird er durch Drücken der (F3)-Taste auf den ersten Eintrag mit dem Anfangsbuchstaben C gesetzt.

Durch Drücken der (SAT)-Taste wird die Satellitenliste eingebendet. Wenn Sie in der Satellitenliste einen Satelliten auswählen, werden nur die Sender angezeigt, die über diesen Satelliten übertragen werden.

5.2.2 Verwendung der Multi-Bildanzeige

Nach Drücken der M1-Taste werden die Optionen der Multi-Bildanzeige angezeigt; Es stehen vier Layoutoptionen zur Auswahl: 4, 9, 13 oder 16 angezeigte Bilder auf dem Bildschirm.

Wenn Sie die Option mit 13 Bildern auf dem Bildschirm auswählen, werden der aktuelle Sender sowie Standbilder der sechs vorhergehenden und der sechs nachfolgenden Sender angezeigt.

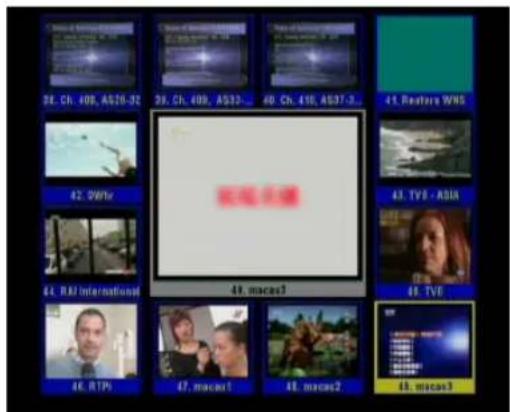

28. Ch. 408, AS28-32 29. Ch. 409, AS30... 40. Ch. 416, AS37-3... 41. Reuters WNS 42. 0Wtr 43. TV6 - ADH 44. RAI International 45. macOS2 46. TVI 47. macOS1 48. macOS2 49. macOS3

Es dauert eine Weile, bis alle Bilder der Sender angezeigt werden. Um einen der angezeigten Sender zum Sehen auszuwählen, bewegen Sie den Markierungsrahmen auf das Bild und drücken die TasteOK.

5.2.3 Die Favoriten-Senderliste

Sie können einen Sender, dessen Programm Sie sehen wollen, sowohl aus einer Favoritenliste als auch aus der Senderliste auswählen.

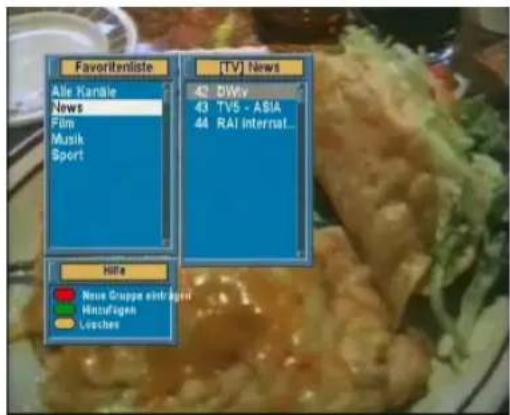

Favoritelistel Alle Karlsle News Film Musik Sport [TV] News 42 DWy 43 TV5 - ASIA 44 RAI internat... Hille Neue Gruppe eintragen Handußen Löches

Zum Anzeigen der Favoritenlisten drücken Sie die Taste (FAV). Die Anzeige auf dem Bildschirm sollte so wie in der Abbildung links aussehen.

Wenn Sie im linken Kasten in der Liste der Favoriten-Gruppen den Markierungsbalken nach oben oder unten bewegen, werden im rechten Kasten die Sender aufgelistet, die zur jeweils markierten Favoriten-Gruppe gehören.

Informationen zum Bearbeiten der Favoritenlisten siehe §6.2.

Wollen Sie das Programm eines Favoritensenders sehen, bringen Sie den Markierungsbalken auf die entsprechende Gruppe und drücken Sie dann die Tast; in der entsprechenden Liste der zugehörigen Favoritensender erscheint ein Markierungsbalken. Sobald Sie den gewünschten Sender mit der OK-Taste ausgewählt haben, wird dessen Programm angezeigt. Sonst können Sie zum Auswählen einer anderen Gruppe die Taste drücken.

Wenn Sie nach Auswählen eines Favoritensenders auf einen anderen Sender mit den Tasten ▲ oder ▼ umschalten, wird das Programm eines anderen Favoritensenders gezeigt, der derselben ausgewählten Gruppe angehört. Der Digitalreceiver wird Sie daran erinnern, welche Gruppe Sie ausgewählt hatten, indem deren Name rechts oben im Bildschirm eingeblen- det wird, wenn Sie auf das Programm eines anderen Senders umschalten. Wenn Sie die aktuelle Favoriten-Gruppe verlassen wollen, wählen Sie in der Liste der Favoriten-Gruppen die Alle Kanäle Gruppe.

Sie können eine Favoriten-Gruppe oder einen Favoritensender auch hinzufügen oder löschen. Wenn Sie den Sender, dessen Programm Sie gerade sehen, einer Favoriten-Gruppe hinzufügen wollen, bringen Sie den Markierungsbalken auf die gewünschte Favoriten-Gruppe und drücken die (F2)-Taste. Wollen Sie eine neue Favoriten-Gruppe anlegen, drücken Sie die (F1)-Taste; dann wird die Bildschirmtastatur eingeblendet. Geben Sie den gewünschten Namen ein und speichern Sie ihn. Siehe §6.3 für Informationen über die Benutzung der Bildschirmtastatur. Um eine Gruppe oder einen Sender aus der Liste zu löschen, drücken Sie die (F3)-Taste; daraufhin müssen Sie diesen Vorgang bestätigen. Wenn Sie Ja wählen, wird der

Eintrag gelöscht.

5.2.4 Ansehen von Programminformationen

Nach Drücken der Taste wird die Info-Box angezeigt. Diese zeigt Ihnen die folgenden Informationen:

• Sendernummer und -Name
• Übertragender Satellit
  • TransponderdatenSignalstärke und Signalqualität
• Programmname
• Altersfreigabe
  • Programm-Zusammenfassung
• Sendezeit
• Aktuelle Zeit

Zusätzlich sehen Sie möglicherweise die folgenden Symbole:

• Untertitelsymbol (☐sofern das aktuelle Programm mit Untertiteln ausgestrahlt wird.
• Videotextsymbol (Isofern der aktuelle Sender auch Videotextseiten sendet.
• Dolby-Symbol (D) wenn für die aktuelle Sendung eine Dolby-Audiospur angeboten wird.
• Schlosssymbol ( )sofern der aktuelle Sender gesperrt ist.
• Dollarzeichen (\$) sofern der aktuelle Sender verschlüsselt ist.

Wenn der Elektronische Programmführer für den aktuellen Sender zur Verfügung steht, können Sie die Informationen zur aktuellen und nachfolgenden Sendung einblenden. Drücken Sie dazu die Tasten ◀ oder ▶. Wollen Sie in diesem Fall den Ton lauter oder leiser stellen, halten Sie die Taste oder ▶ gedrückt, so dass die Lautstärkeanzeige eingeblendet wird. Drücken Sie so lange, bis Sie die gewünschte Lautstärke haben.

Durch erneutes Drücken der -Taste werden detaillierte Informationen über die aktuelle Sendung angezeigt. Zum Ausblenden der Info-Box drücken Sie die Taste EXIT.

5.2.5 Audiospur auswählen

Einige Sendungen werden mit mehreren Audiospuren für unterschiedliche Sprachen ausgestrahlt. Wenn Sie die Taste 📄? drücken, werden die verfügbaren Audiospuren angezeigt. Sobald Sie eine Audiospur auswählen, wird diese wiedergegeben. Zusätzlich können Sie für die Audiospur vier Klangmodi auswählen: Stereo, Mono, Links oder Rechts.

5.2.6 Untertitelspur auswählen

Einige Sendungen werden mit Untertitelspuren in einer oder mehreren Sprachversionen ausgestrahlt. Stehen für die aktuelle Sendung Untertitelspuren zur Verfügung, wird in der Info-Box das Untertitel-Symbol □ markiert angezeigt. Nach Drücken der Taste werden die verfügbaren Untertitelspuren angezeigt. Sobald Sie eine Untertitelspur auswählen, werden die entsprechenden Untertitel eingeblendet.

5.2.7 Videotext ansehen

Manche Sender bieten Informationen wie den Wetterbericht, Nachrichten oder Börsenberichte über Videotext an. Überträgt der aktuell ausgewählte Sender Videotext, wird in der Info-Box das Videotextsymbol (≡) angezeigt. Nach Drücken der Taste werden Videotextseiten angezeigt.

Wählen Sie die Seite aus. die sehen wollen, indem Sie mit den Zifferntasten die Seitennummer eingeben. Mit der Taste (F3) können Sie zoomen, und mit der Taste (F4) den Transparenzgrad bestimmen. Um die Videotextanzeige zu verlassen, drücken Sie die Taste (EXIT).

5.3 Nutzung des Elektronischen Programmführers

Der Elektronische Programmführer stellt für jeden Sender Informationen zu den aktuellen, geplanten oder den sich bereits in Ausstrahlung befindlichen Sendungen inklusive einer kurzen Zusammenfassung bereit.

Programm-Führer 42 DMtv 04:43 19/11/2006 (du) 04:30 - 05:00 05:00 - 06:30 06:30 - 06:00 08:00 - 06:30 08:30 - 07:00 07:00 - 07:30 TOMORROW TODAY JOURNAL EUROMAXX JOURNAL IN FOCUS JOURNAL TOMORROW TODAY Flying More Safely in Helicopters EPG Ansicht sählen Vortberiger Tag Nachster Tag Mehr Infoes Markierte Siedlung auswahlen. Nachster/vortberiger Kaut erwarterte Informations

Durch Drücken der [EPG]-Taste wird der Elektronische Programmführer angezeigt. Sie sehen dann folgende Informationen:

• Geplante Sendungen
• Programm-Zusammenfassung
• Sendedatum
• Sendezeit

Um ausführliche Informationen zu einer gewünschten Sendung zu erhalten, bringen Sie mithilfe der ▲ oder ▼-Tasten den Markierungsbalken auf den gewünschten Programmeintrag und drücken die ▶Taste. Zum Umschalten auf einen anderen Sender drücken Sie die ◀ oder ▶-Taste. Mit der F2-Taste gelangen Sie zu Tagen davor, und mit der F3-Taste zu den nachfolgenden Tagen.

Wollen Sie den Programmführer für Radiosender einblenden, drücken Sie die Taste 📂. Um zurückzuschalten drücken Sie die 📋-Taste erneut.

Nach Drücken der (F1)-Taste wird der Programmführer in Tabellenform angezeigt. Um zurückzuschalten die (F1)-Taste erneut drücken.

Mit dem Elektronischen Programmführer werden timergesteuerte Aufnahmen wie folgt festgelegt:

1. Wählen Sie den gewünschten Sender aus.

2. Die (EPG)-Taste drücken, damit dessen Programmführer angezeigt wird.

3. Mit der OK-Taste die gewünschte Sendung auswählen. Dann ist bei diesem Eintrag P markiert. Dadurch wird gleichzeitig in der Timerliste für die ausgewählte Sendung die timergesteuerte Aufnahme programmiert. Informationen zur Timerliste finden Sie unter §5.4.

4. Wollen Sie die Markierung aufheben, die OK-Taste erneut drücken.

5.4 Timergesteuerte Aktionen

Sie können festlegen, dass die von Ihnen gewünschte Sendung zu einer bestimmten Zeit Ihnen gezeigt wird. Selbst wenn sich der Digitalreceiver im Standby-Modus befindet, wird er sich zur angegebenen Zeit einschalten und den Betrieb aufnehmen. Und nach der festgelegten Betriebsdauer wird er sich wieder zurück in den Standby-Modus schalten. Wenn Sie jedoch irgendeine Taste auf der Fernbedienung oder auf dem vorderen Bedienfeld möglicherweise auch pünktlich drücken, schaltet sich der Digitalreceiver nicht in den Standby-Modus.

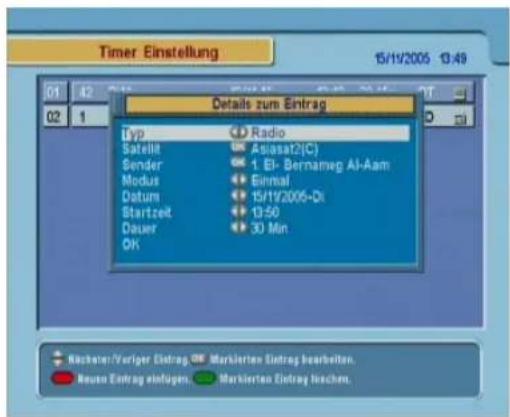

Timer Einstellung 15/11/2005 13:49 Details zum Eintrag Typ Radio Satellit Asiasat2(C) Sender 1. El-Bernameg Al-Aam Modus Einmal Datum 15/11/2005-Di Startzeit 13:50 Dauer 30 Min OK Nachster/Voriger Eintrag Markierten Eintrag besarbeiten. Reuven Eintrag einfügen Markierten Eintrag loschern.

Um die Angaben für eine ti-mergesteuerte Aufnahme zu machen, öffnen Sie das System Einstellungen >Timer Einstellung-Menü; dann wird die Timerliste angezeigt.

Um eine neue timergesteuerte Aktion zu programmieren, die (F1)-Taste drücken. Dann wird ein Fenster wie in der Abbildung links eingeblendet. Vollziehen Sie die folgenden Schritte:

1. Wollen Sie eine Radiosendung, legen Sie für die Typ-Option Radio fest; sonst stellen Sie auf TV.

2. Stellen Sie die Option Satellit auf den Satelliten, der den gewünschten Sender überträgt. Nach Drücken der OK-Taste bei dieser Option wird eine Liste mit Satelliten angezeigt. Aus dieser können Sie den gewünschten Satelliten auswählen.

3. Stellen Sie die Option Sender auf den Sender, der die gewünschte Sendung ausstrahlt. Nach Drücken der OK-Taste bei dieser Option wird eine Liste mit Sendern angezeigt. Aus dieser können Sie den gewünschten Sender auswählen.
4. Es stehen fünf Timer-Modi zur Verfügung:

Einmal bedeutet ausgeschrieben „ein Mal.“

Jeden Tag bedeutet ausgeschrieben „jeden Tag.“

Jedes Wochenende bedeutet „jede Woche am Sonnabend und am Sonntag.“

Wöchentlich bedeutet „an einem Tag jede Woche.“

Jeden Werktag bedeutet „jede Woche von Montag bis Freitag.“

Wenn Ihre Lieblingssendung am Wochenende ausgestrahlt wird und Sie jede Episode des Programms sehen möchten, setzen Sie die Einstellung/Modus wählen-Option auf Jedes Wochenende.

1. Legen Sie für die Datum-Option das gewünschte Datum fest, an dem der Digitalreceiver sich einschalten soll. Das Datumsformat lautet Tag/Monat/Jahr-Wochentag.
   Legen Sie für die Weckzeit-Option die gewünschte Uhrzeit fest, an dem der Digitalreceiver sich einschalten soll. Die Uhrzeit im Format Stunde:Minute angeben.
2. Legen Sie für die Dauer-Option die gewünschte Zeit fest, nach der der Digitalreceiver sich ausschalten soll.
3. Damit die timergesteuerte Aktion gemäß der oben vollzogenen Einstellungen stattfindet, wählen Sie OK; sonst wird die Einstellung nicht gespeichert und kann nicht in Kraft treten.

Die Einträge in der Timerliste können bearbeitet oder gelöscht werden. Um einen Timereintrag zu bearbeiten, bringen Sie den Markierungsbalken auf den gewünschten Eintrag und drücken die OK-Taste; dann erscheint ein Fenster. In diesem können Sie die Einstellungen auf dieselbe Art und Weise ändern wie bei der Neuerstellung eines Eintrags in die Timerliste.

Zum Löschen eines Timereintrags markieren Sie den gewünschten Eintrag und drücken die Taste (F2); Sie müssen dann den Vorgang bestätigen. Nach Wählen von Ja wird der Eintrag gelöscht.

Kapitel 6

Senderlisten

6.1 Bearbeiten der Senderliste

Nach dem Sendersuchlauf wird die Senderliste angezeigt. Sie können die Einträge in der Senderliste umbenennen, verschieben, sperren oder löschen.

Kanaliste bearbeiten Funktion TV Auflichten 37 Ch. 405, A829-30, A831 Umbarennen 38 Ch. 406, A825-32 Verschieben 39 Ch. 409, A833-34, A83 Sperren 40 Ch. 410, A837-39, A839 Löschen 41 Reuters VNB Sortieren 42 DWv 43 TV5 - ABA 44 RAI International 45 TVE 46 RTPI 47 macaut Anlassi2/C, 40006 28125 Unterpassen, Sortieren, Sperten, Leichen bestimmter Kanals Andere funktio auswahlen Kanalliste wähles Verhargehötes Men: 50 Auswahr der Kanalliste

Wählen Sie das Kanalliste bearbeiten-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen. In der linken Spalte sehen Sie die Bearbeitungsoptionen und in der rechten Spalte die Einträge der Senderliste.

Sobald Sie in der linken Spalte die gewünschte Option markieren und die Taste OK drücken, können Sie in der rechten Spalte einen Sender auswählen, den Sie bearbeiten möchten. Um in die andere Spalte zu wechseln, drücken Sie die Taste F1.

Zur Bearbeitung der Radiosenderliste drücken Sie die Taste 📂. In der rechten Spalte erscheint dann die Auflistung der Radiosender. Um zur Fernsehsenderliste zurückzukehren, die Taste erneut drücken.

Wollen Sie den Namen eines Senders ändern, wählen Sie Umbenennen und dann den gewünschten Sender; dann wird die Bildschirmtastatur eingeblendet. Erläuterungen zur Benutzung der Bildschirmtastatur siehe §6.3.

Im Gegensatz zu analogen Sendern erhalten digital übertragene Sender nicht unbedingt eine eigene Kanalnummer. Die Kanalnummern sind den Sendern nur in der Reihenfolge zugewiesen, in der sie beim Sendersuchlauf gefunden wurden. Darum können Sie die Nummer eines Senders ändern, einfach indem Sie den Sender in der Liste nach oben bzw. unten verschieben. Um einen Sender zu verschieben, wählen Sie die Option Verschieben und dann den gewünschten Sender; der gewählte Sendereintrag wird daraufhin markiert, indem er dunkler angezeigt wird. Wenn Sie den Sendereintrag nach oben oder unten verschieben, verändert sich je nach Position dessen Nummer. Drücken Sie die Taste (OK), um die aktuelle Position zu sichern.

Sie können Sender sperren, damit Ihre Kinder diese nicht sehen können. Um einen Sender zu sperren, wählen Sie die Option Sperren und dann den gewünschten Sender; dann wird der ausgewählte Sender mit einem Schloss-Symbol ( ) gekennzeichnet. Möchte jemand einen gesperrten Sender sehen, muss die Person die Persönliche Identifikationsnummer eingeben, die mittels der Option PIN Code ändern festgelegt wurde. Mehr zu dieser Möglichkeit siehe §4.4. Wenn Sie bei dem Eintrag eines als gesperrt gekennzeichneten Senders die Taste OK drücken, wird dessen Sperrung aufgehoben.

Wollen Sie einen Sender löschen, wählen Sie die Option Löschen und wählen dann mit der TasteOK den entsprechenden Sender. Dann die TasteEXIT drücken; Sie werden dann aufgefordert zu bestätigen. Wenn Sie Ja wählen, wird der gewählte

Sender gelöscht. Die Löschung eines Senders rückgängig zu machen ist nur möglich, indem Sie den Sendersuchlauf erneut durchführen.

Wenn Sie in der linken Spalte die Option Sortieren wählen, werden die folgenden Sortiermöglichkeiten eingeblendet:

alphabetisch nach Sendername

Codiert-FTA Pay-TV-Sender bis kostenfreie Sender

FTA-Codiert kostenfreie Sender bis Pay-TV-Sender

Fav–Keine Fav Favoritensender bis zu anderen, die nicht zu den Favoriten gehören.

Satellitenname nach Satellit

6.2 Bearbeiten der Favoritenliste

Sie können Ihre eigene Favoritenliste erstellen. Tatsächlich können Sie mehrere Favoritenlisten zusammenstellen. Dann enthält jede Liste eine „Gruppe“ ausgewählter Sender. Jede enthält die von Ihnen ausgewählten Sender.

Favoritenliste bearbeiten Favoritenliste News Film Musik Sport ---News--- 42 DWiv 43 TV5 - ASIA 44 RAI International TV Kanaliste 37 Ch. 405, AS29-30... 38 Ch. 408, AS25-32 39 Ch. 409, AS30-3... 40 Ch. 410, AS37-38... 41 Reuters VNS 42 DWiv 43 TV5 - ASIA 44 RAI International 45 TVE 46 RTPI 47 macaut Auswals vor bevorzugten Kanales in der Kanaliste Bewegung des Cursers Verhargehandes Menik Namen zumem Lisches

Wählen Sie das Favoritenliste bearbeiten-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen. Es gibt drei Spalten.

• Favoritenlisten (links)
• Favoritenkanäle (in der Mitte)
• Senderliste (rechts)

Die Senderliste enthält alle verfügbaren Sender. Die Favoritenliste enthält dagegen nur die ausgewählten Sender, die der markierten Gruppe zugeordnet ist. Wenn Sie die Markierung in der Gruppenliste nach oben oder unten bewegen, werden in der jeweils zugeordneten Favoritenliste die Sender angezeigt, die zu der gerade markierten Gruppe gehören.

Sie können bis zu 30 Gruppen hinzufügen. Wollen Sie eine Gruppe hinzufügen, in der Gruppenliste die Option NEU wählen; dann wird die Bildschirmtastatur eingeblendet. Für Erläuterungen zur Benutzung der Bildschirmtastatur siehe §6.3.

Wollen Sie eine Gruppe umbenennen, markieren Sie den entsprechenden Eintrag und drücken dann die Taste (F2); dann wird die Bildschirmtastatur eingeblendet. Für Erläuterungen zur Benutzung der Bildschirmtastatur siehe §6.3.

Wollen Sie eine Gruppe löschen, markieren Sie den entsprechenden Eintrag und drücken dann die Taste (F3); dann wird ein Meldungsfenster angezeigt, und Sie werden aufgefordert, den Vorgang zu bestätigen. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

Wollen Sie einen Favoritensender zu einer Gruppe hinzufügen, gehen Sie wie folgt vor:

1. In der Gruppenliste die Markierung auf die gewünschte Gruppe bringen und OK drücken, um diese auszuwählen. Die Markierung springt dann zur Senderliste.
2. Um der ausgewählten Gruppe einen Sender hinzuzufügen, die Markierung auf den gewünschten Sender bringen und dann OK drücken. Dann wird der gewählte Sender-Eintrag der Favoritenliste hinzugefügt. Wollen Sie weitere Sender hinzufügen, wiederholen Sie diesen Vorgang.
3. Drücken Sie (F1), so dass die Markierung zur Favoritenliste springt. Mit der Taste(OK) können Sie einen Eintrag aus der Favoritenliste löschen.
4. Zum Auswählen einer anderen Gruppe drücken Sie erneut (F1). Durch Drücken auf (F1) springt der Balken zum Markieren zur jeweils nächsten Spalte.

Außerdem können Sie die Favoriten einer Gruppe umsortieren, indem Sie Favoriteneinträge an andere Stellen schieben. Wollen Sie einen Favoriteneintrag an eine andere Stelle bringen, markieren Sie den entsprechenden Eintrag und drücken

52 Senderlisten

Sie dann die TasteF2. Bewegen Sie den Eintrag zur gewünschten Position und drücken Sie die TasteOK).

Wollen Sie einen Sender hinzufügen, drücken Sie in der Spalte mit den Sendern die -Taste; dann werden in der Senderliste die dort eingetragenen Sender aufgelistet. Um nach Hinzufügen von Radiosendern zur Fernsehsenderliste zurückzukehren, erneut die Taste drücken.

Mithilfe der Favoritenliste können Sie Ihre Lieblingssender schneller auswählen. Für eine detaillierte Beschreibung siehe §5.2.3.

6.3 Die Benutzung der Bildschirmtastatur

Favoritenliste bearbeiten Tastatur A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Del Andere Leerzeichen Speichera Embenzenzen Buchstaben auswählen: Bewegl des Cursor Vorbergehendes Mensa Buchstaben auswählen

Sie können die Hervorhebung zum Markieren mit den Tasten ◀ und ▶ horizontal und mit den Tasten ▲ und ▼ vertikal bewegen. Durch Drücken der ⓄK)-Taste wird der betreffende Buchstabe in die Eingabezeile eingegeben. Mit Leer wird ein Leerzeichen eingegeben. Zum Schreiben von Kleinbuchstaben oder Ziffern drücken Sie Andere.

Um in der Eingabezeile einen Buchstaben zu löschen, den Cursor rechts neben ihn setzen und dann Löschen drücken. Sie müssen Speichern drücken, um die Namenseingabe abzuschließen. Wenn Sie dagegen EXIT drücken, wird der Name nicht gespeichert.

6.4 Übertragung von Receiverdaten

Im Digitalreceiver sind die folgenden Daten gespeichert:

- Daten zu Satelliten und Transpondern

- Senderliste

- Favoritenlisten

- Bevorzugte Einstellungen

Es ist möglich, diese Receiverdaten des Digitalreceivers auf einen anderen Digitalreceiver desselben Typs zu überspielen. Dazu verbinden Sie die beiden Geräte mit einem RS-232-Kabel. Zum Übertragen der Receiverdaten gehen Sie folgendermaßen vor:

1. Das eine Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers anschließen, das andere an den entsprechenden Anschluss des anderen Digitalreceivers.

2. Schalten Sie den Digitalreceiver ein, dessen Daten überspielt werden sollen.

3. Das Menü Installation > Uebertragung > Übertragung/Kopieren der Programmliste zu einem anderen Receiver öffnen. Sie werden um Bestätigung gefragt. Wählen Sie Ja.

4. Um den Datentransfer zu starten, den anderen Digital-receiver, also das Zielgerät, einschalten.

5. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das Fortschreiten der Datenübertragung.

6. Nach Vollzug des Transfers den Ziel-Digitalreceiver erneut starten.

Kapitel 7

Aktualisierung der Firmware

Der Digitalreceiver arbeitet mit einer stabilen und praktischen Firmware. Zur Verbesserung des Digitalreceivers wird jedoch gegebenenfalls eine neue Firmware herausgegeben. Auf der Topfield Website können Sie die neueste Firmware erhalten. Außerdem wird Ihnen ein Programm zur Firmware-Aktualisierung zur Verfügung gestellt, das unter den meisten Windows-Versionen ausgeführt werden kann http://www.i-topfield.com.

7.1 Von Ihrem Computer über die Schnittstelle RS-232

Es ist möglich, von Ihrem Computer aus eine neue Firmware auf den Digitalreceiver aufzuspielen. Dazu müssen Sie beide Geräte mit einem RS-232 Kabel verbinden. Sie benötigen dazu TFD-Down, ein Programm zur Übertragung der Firmware. Dieses können Sie herunterladen von der Website http://www.i-topfield.com.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Die neue für Ihren Digitalreceiver geeignete Firmware von der Topfield-Website herunterladen.

2. Schalten Sie den Digitalreceiver aus.

3. Schließen Sie ein Ende des RS-232 Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers an und das andere Ende an den entsprechenden Anschluss Ihres Computers.

4. Das Programm TFD-Down ausführen.

Sie bedienen das TFD-Down-Programm wie folgt:

1. Klicken Sie auf die Schaltfläche Find, um die Datei mit der neuen Firmware auszuwählen.

2. Auf die download-Schaltfläche klicken. Dann den Digitalreceiver einschalten, damit der Dateitransfer beginnt.

3. Auf dem Bildschirm wird ein Countdown angezeigt.

4. Nach Beenden des Dateitransfers den Digitalreceiver erneut starten.

7.2 Von einem anderen Digitalreceiver über die Schnittstelle RS-232

Es ist möglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie einen anderen Digitalreceiver des gleichen Typs mit einem RS-232-Kabel anschließen. Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Schalten Sie den Ziel-Digitalreceiver aus.

2. Das eine Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers anschließen, das andere an den entsprechenden Anschluss des anderen Digitalreceivers.

3. Den Digitalreceiver, der als Quelle dient, einschalten, falls er nicht bereits eingeschaltet ist.

4. Das Menü Übertragung/Kopieren der Software öffnen, so dass Sie um Bestätigung gefragt werden; wählen Sie Ja.

5. Den Digitalreceiver, dessen Firmware aktualisiert werden soll, einschalten, damit der Firmware-Transfer beginnt.

6. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das Fortschreiten der Firmware-Übertragung.

7. Nach Vollzug des Firmware-Transfers den Ziel-Digitalreceiver erneut starten.

7.3 Durch Sendung per Satellit

Sie können eine neue Firmware per Sendung über Satellit erhalten.

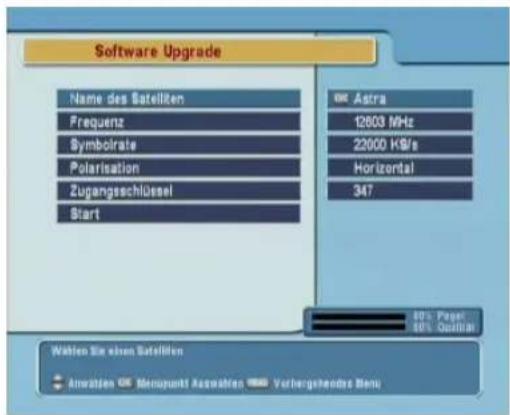

Software Upgrade Name des Satelliten Frequenz Symbolrate Polarisation Zugangeschlüssel Start Ø Astra 12603 MHz 22000 KG/s Horizontal 347 Wählen Sie einen Satelliten Anwerten: Mancupunkt Asswalten: Verlagshendes Benu

Öffnen Sie das Installation > Software UpgradeMenü. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links. Nach Auswahl des Start-Befehls startet die Aktualisierung der Firmware.

Satellit Astra (19.2° E)

Frequenz 12603 MHz

Symbolrate 22000 KS/s

Polarisation Horizontal

PID 347

Die links abgebildete Tabelle zeigt Transponderdaten vom Hersteller, Topfield für Firmware-Aktualisierung.

Diese Transponderdaten können geändert werden. Sie finden die Daten auf der Webseite, http://www.i-topfield.com. Die Auswahl der Start Befehl startet Firmware-Update.

Pure white background with no visible text, symbols, or objects

Pure white background with no visible text, symbols, or objects

Zur richtigen Entsorgung dieses Produktes

Dieses Kennzeichen auf einem Produkt oder der Begleitdokumentation soll darauf hinweisen, dass das Produkt nach dem Ablauf seiner Nutzungsdauer nicht mit gewöhnlichem Hausmüll entsorgt werden sollte. Um mögliche Umweltschäden oder Gefährdungen für den Menschen durch unkontrollierte Abfallbeseitigung zu vermeiden, trennen Sie dieses Produkt bitte von anderen Abfallsorten und entsorgen es verantwortungsbewusst im Sinne der Wiederverwertung materieller Ressourcen. Sie sollten entweder den Händler, bei dem Sie das Produkt gekauft haben, oder Ihre Gemeindeverwaltung kontaktieren, um Informationen zur umweltgerechten Entsorgung und Wiederverwertung dieses Produktes zu erlangen. Geschäftsinhaber sollten sich mit ihrem Lieferanten in Verbindung setzen und die Geschäftsbedingungen des Kaufvertrages nachprüfen. Dieses Produkt sollte nicht gemeinsam mit anderem gewerblichem Abfall entsorgt werden.

Topfield wird den in dieser Anleitung beschriebenen Digitalreceiver kontinuierlich weiter verbessern. Einige Erläuterungen und Abbildungen in dieser Anleitung können deshalb vom Ihnen vorliegenden Digitalreceiver abweichen.
