BEDIENUNGSANLEITUNG TF 6500 T HDMI TOPFIELD

1.1 Funktionen 2
1.2 Bedienung des Digitalreceivers 2
1.2.1 Das vordere Bedienfeld 3
1.2.2 Die Fernbedienung 4

2 Einrichten und Installieren 7

2.1 Auspacken....7
2.2 Sicherheitshinweise ..... 7
2.3 Anschlüsse auf der Rückseite 9
2.4 Den Digitalreceiver anschließen 10
2.4.1 Anschließen der Antenne 11
2.4.2 Anschließen Ihres Fernsehgerätes 11
2.4.3 Anschließen eines Videorecorders ..... 14

2.5 Erstmaliges Einschalten 14

2.5.1 Einlegen der Batterien in die Fernbedienung ..... 14

2.5.2 Einschalten und Bild prüfen 15

3 Bevorzugte Einstellungen 16

3.1 Spracheinstellungen ..... 16
3.2 Video- und Audioeinstellungen ..... 17

3.2.1 TV-Standard ..... 17
3.2.2 Farbmodell ..... 18
3.2.3 Videorecorder ..... 19
3.2.4 Fernsehbild-Seitenverhältnis ..... 19
3.2.5 Hochauflösendes Fernsehen ..... 20
3.2.6 Video-Größenstufung 20
3.2.7 Audio-Modus ..... 21

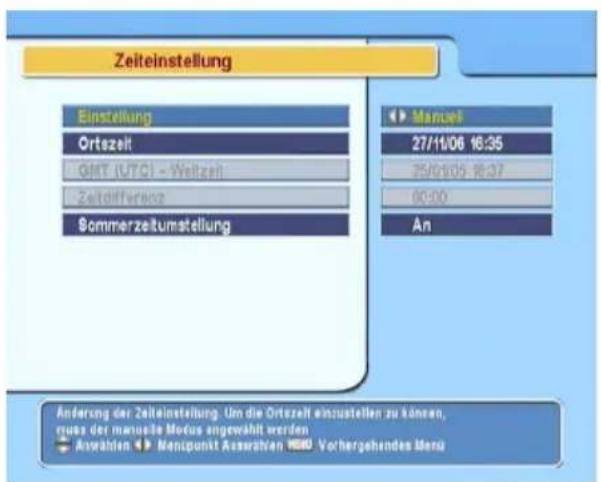

3.3 Einstellung der Ortszeit 21

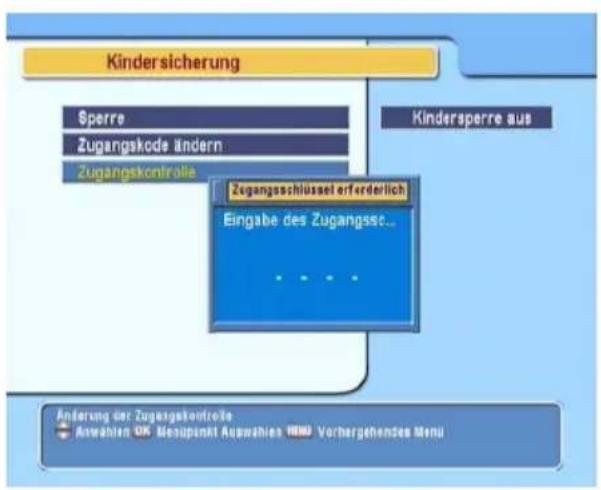

3.4 Jugendschutz 23
3.5 OSD-Einstellungen 24

4 Sendersuchlauf 26

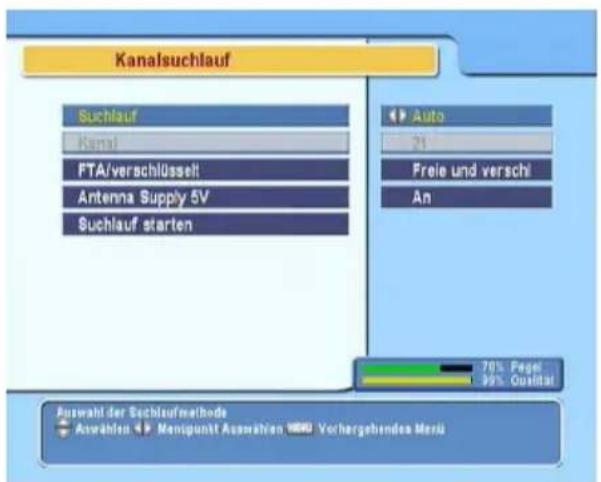

4.1 Suche nach Sendeern 26
4.2 Zurücksetzen auf die Werkseinstellungen 27

5 Täglicher Gebrauch 29

5.1 Lautstärkeregelung 29
5.2 Fernsehen schauen 29

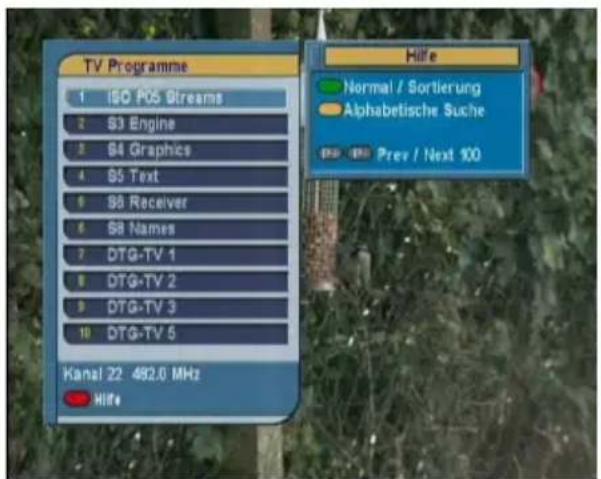

5.2.1 Die Senderliste ..... 29

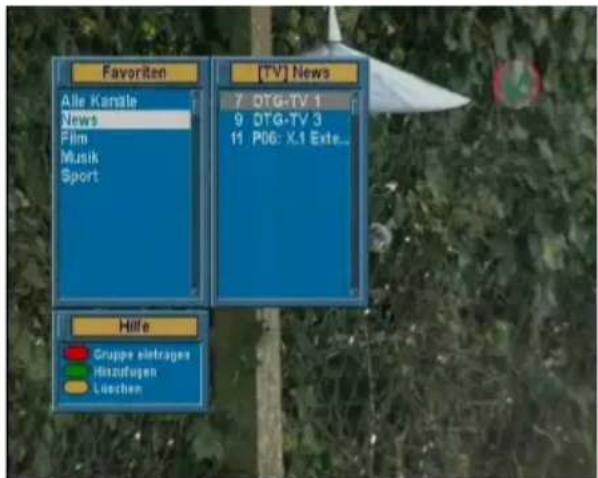

5.2.2 Die Favoriten-Senderliste ..... 31

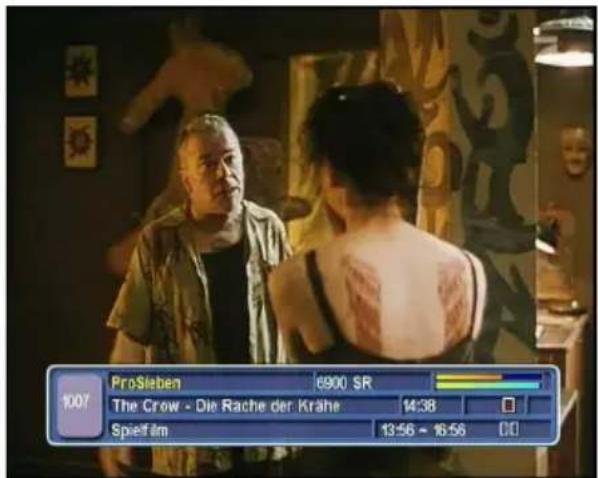

5.2.3 Ansehen von Programminformationen ..... 32
5.2.4 Auswahl der Audiospur 33
5.2.5 Auswahl der Untertitelspur 33
5.2.6 Videotext ansehen 34

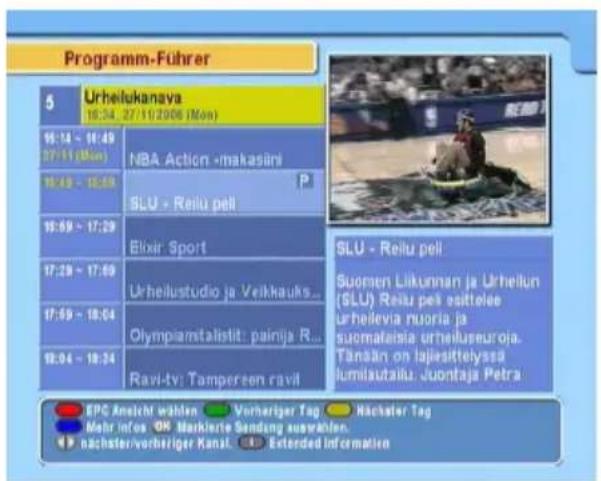

5.3 Nutzung des Elektronischen Programmführers ..... 34
5.4 Multifeed-Sendungen mit Bildauswahloptionen ansehen . . . 35

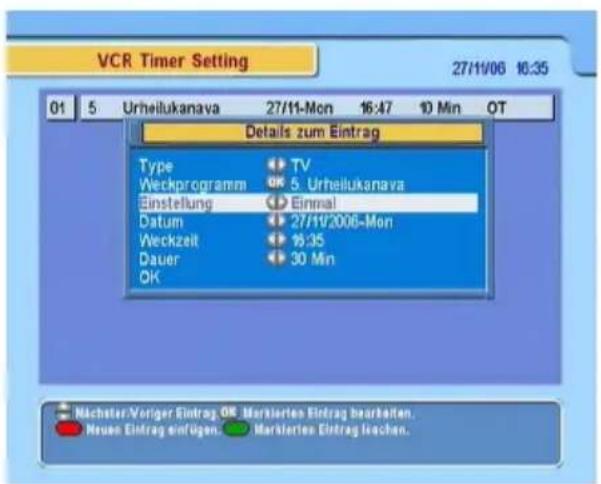

5.5 Timergesteuerte Aktionen 36

6 Senderlisten 39

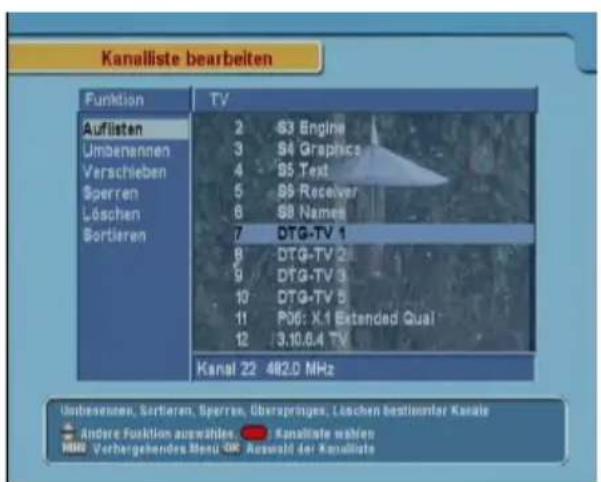

6.1 Bearbeiten der Senderliste 39

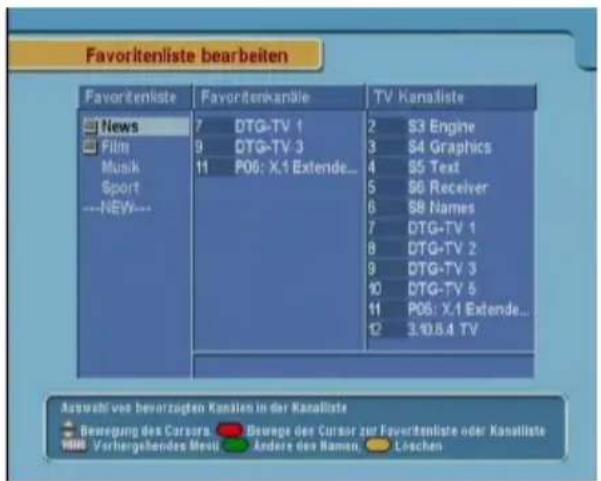

6.2 Bearbeiten der Favoritenliste 41

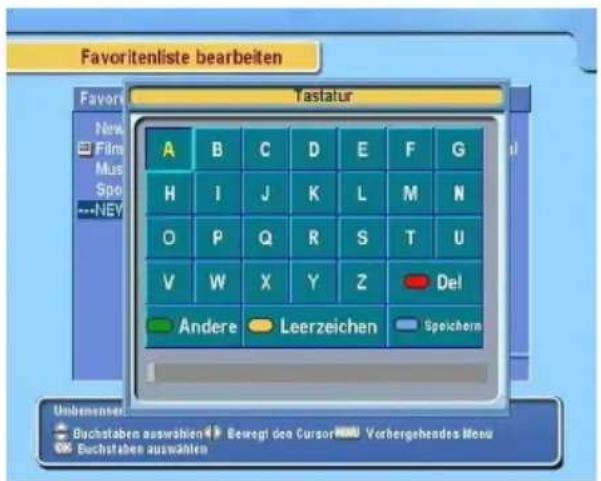

6.3 Die Benutzung der Bildschirmtastatur 43
6.4 Übertragung von Receiverdaten 44

7 Aktualisierung der Firmware 46

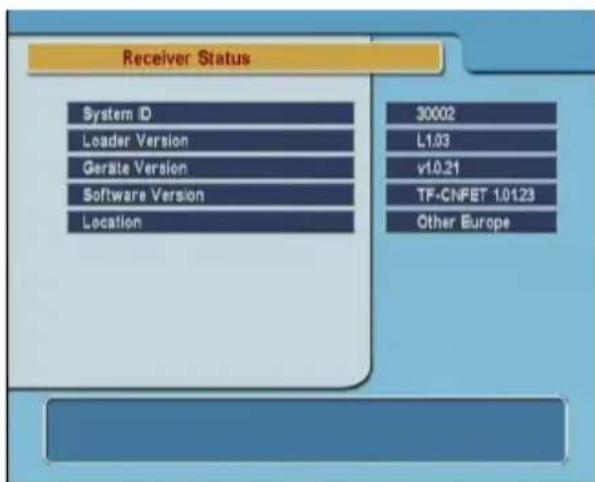

7.1 Überprüfen der Firmware-Daten 46

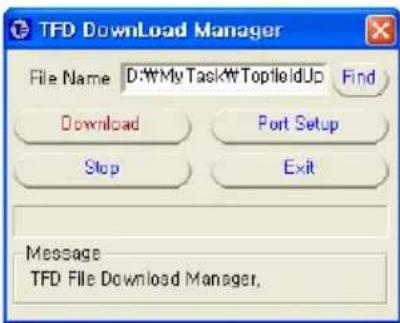

7.2 Von Ihrem Computer über die Schnittstelle RS-232 ..... 48
7.3 Von einem anderen Digitalreceiver über die Schnittstelle RS-232 49

Index 50

Kapitel 1

Einführung

Der TF 6500 T HDMI/TF 6600 T HDMI Digitalreceiver entspricht in jeder Hinsicht dem internationalen Digital Video Broadcasting (DVB) Standard. Er ist damit in der Lage, digitale Sendungen zu empfangen, die gemäß dieses Standards gesendet werden. Für den Empfang benötigen Sie eine Antenne, die entsprechend installiert sein muss.

HINWEIS

Allgemein setzen wir einen Kanal einer Frequenz gleich. Im Unterschied zu analogen Übertragungen wird einem Programm, das digital übertragen wird, nicht immer eine eigene Frequenz zugewiesen. Denn auf einer einzigen Frequenz können mehrere Fernseh- und Radiosendungen übertragen werden. Bei digitalen Übertragungen wird eine Frequenz gewöhnlich als Transponder bezeichnet. Um in diesem Handbuch die Dinge so einfach wie möglich zu erklären, wird vorzugsweise das Wort Sender benutzt statt Kanal als Begriff, der das Fernseh- oder Radioprogramm eines Senders bezeichnet.

1.1 Funktionen

Der TF 6500 T HDMI/TF 6600 T HDMI Digitalreceiver bietet folgende Funktionen:

• Kann bis zu 2000 Fernseh- und/oder Radiosender speichern.
• Sie können die Senderliste bearbeiten.
• Ihre Lieblingssender können Sie in Favoritenlisten erfassen.
• Sie können die Informationen zum laufenden Fernseh- oder Radiopogramm einsehen.
• Bietet einen Elektronischen Programmführer, der einen Überblick über geplante Sendungen gibt.
• Sie können die Firmware des Digitalreceivers auf den neuesten Stand bringen. Die Updates werden vom Hersteller bereitgestellt.

1.2 Bedienung des Digitalreceivers

Der Digitalreceiver wird mithilfe der Fernbedienung oder mit den Tasten auf dem vorderen Bedienfeld des Gerätes bedient.

HINWEIS

Ist der Digitalreceiver ausgeschaltet, aber mit dem Stromnetz verbunden, bezeichnen wir diesen Bereitschaftszustand als Standby-Modus. Ist er eingeschaltet, ist er im Betriebsmodus. Auch wenn Sie den Digitalreceiver gerade nicht benutzen, sollten Sie ihn mit dem Stromnetz verbunden lassen, so dass er sich im Standby-Modus befindet und jederzeit timergesteuerte Aktionen ausführen kann.

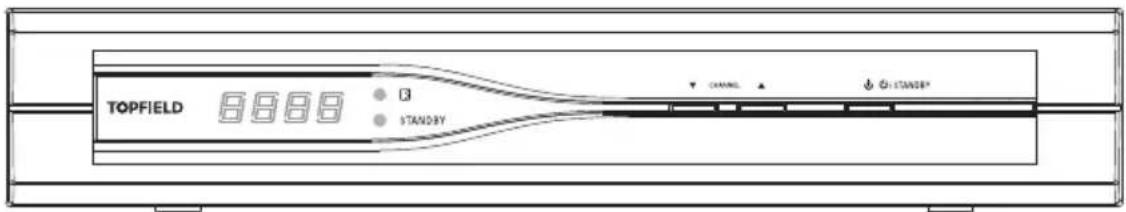

1.2.1 Das vordere Bedienfeld

Auf dem vorderen Bedienfeld des Digitalreceivers finden Sie Tasten, mit denen der Digitalreceiver bedient werden kann. Anzeigelämpchen und ein Display zeigen den Status an. Nachfolgend werden die Fuktionen bzw. Bedeutungen erklärt.

TOPFIELD 6666 3 STANDHY CHANNEL STANDER*

Vorderes Display Standby-Modus: Anzeige der aktuellen Zeit; Betriebsmodus: aktueller Sender.

Anzeige leuchtet auf, sobald Sie eine Taste der Fernbedienung betätigen.

STANDBY Anzeige leuchtet, während sich der Digitalreceiver im Standby-Modus befindet.

CHANNEL ▼, ▲ Tasten schaltet um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.

Taste Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.

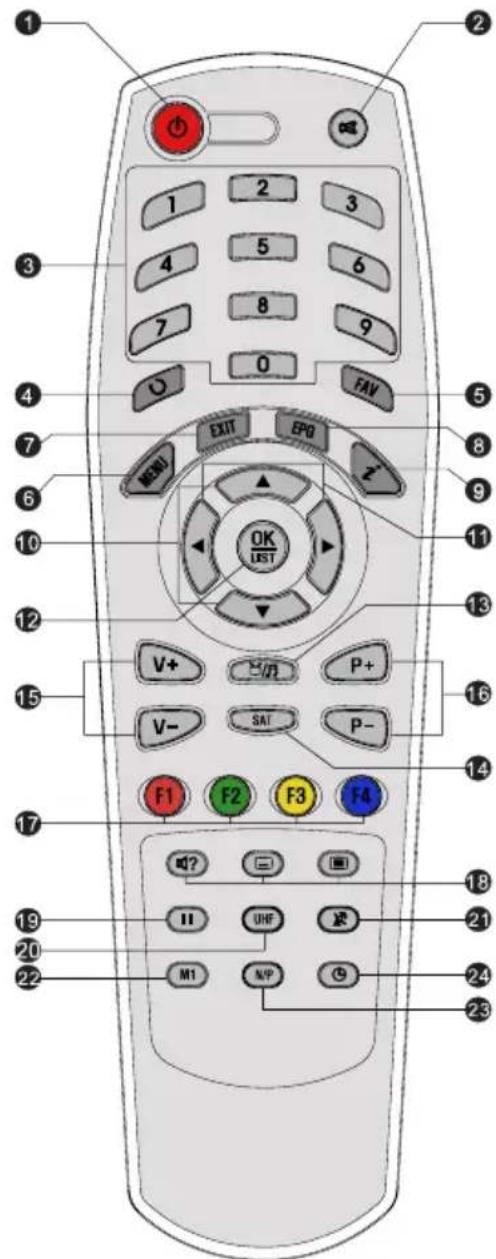

1.2.2 Die Fernbedienung

① Taste Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.
② dämpft den Ton. Die Taste erneut drücken, soll er wiederhergestellt werden.
③ Die Zifferntasten werden benutzt, um für Senderwechsel die Nummer des gewünschten Senders einzugeben- oder um bei entsprechenden Menüoptionen Werte anzugeben.
④ schaltet um zwischen dem Programm des aktuell eingestellten Senders und dem des zuvor gesehenen Senders.
⑤ FAV zeigt die Favoritenlisten.
⑥ MENU zeigt das Hauptmenü. Sie wird auch benutzt, um von einem Untermenü in das vorangegangene Menü zurückzukehren.
⑦ EXIT zum Verlassen des aktuellen Bildschirms.
⑧ (EPG) zeigt den Elektronischen Programmführer.

⑩ ▲, ▼ Tasten schaltet um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.
⑪ ◀, ▶ Tasten Lautstärke leiser oder lauter. Sie werden auch verwendet, um bei Optionen zwischen den verfügbaren Werten oder Einstellungen zu wechseln.
⑫ OK zeigt die Senderliste. Siehe § 5.2.1 für weitere Einzelheiten. Sie wird auch benutzt, um Menüpunkte auszuwählen.
⑬ schaltet um zwischen Fernsehen und Radio.
⑭ SAT bei diesem Modell nicht verfügbar.
⑮ V−, V+ Tasten Lautstärke leiser oder lauter. Sie werden auch verwendet, um bei Optionen zwischen den verfügbaren Werten oder Einstellungen zu wechseln.
⑯ P−, P+ Tasten schaltet um zum vorigen oder zum nächsten Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.
⑰ Je nach Menü besitzen diese Tasten verschiedene Funktionen. Diese werden durch die Hilfe-Infos auf dem Bildschirm angegeben.
⑱ Taste zum Auswählen eines Audiotitels mit Tonmodus oder eines Videotitels des Bildauswahlprogramms. □ Taste zur Auswahl einer Untertitelspur. Taste zum Einblenden des Videotexts.
⑲ zum Anhalten der aktuellen Fernsehsendung.
⑳ UHF bei diesem Modell nicht verfügbar.
⑳ schaltet die Ausgabe der TV SCART-Buchse um, so dass entweder die Signale des Digitalreceivers ausgegeben werden oder die Signale des Geräts, das an der VCR SCART-Buchse angeschlossen ist. Siehe § 3.2.3 für weitere Einzelheiten.

⑳ bei diesem Modell nicht verfügbar.
②3 N/P schaltet um zwischen dem TV-Standard PAL und NTSC. Diese Funktion steht bei einigen Modellen möglicherweise nicht zur Verfügung. Siehe § 3.2.1 für weitere Einzelheiten.
⑳ zum Festlegen der automatischen Abschalt-Uhrzeit (Sleep Timer).

Kapitel 2

Einrichten und Installieren

2.1 Auspacken

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, dass Sie den Digitalreceiver mit folgendem Lieferumfang erhalten haben.

• Fernbedienung
  • Zwei Batterien für die Fernbedienung (AAA 1,5 V)
• Ein Exemplar dieser Bedienungsanleitung

HINWEIS

Das mitgelieferte Zubehör kann sich je nach Land und Bereich unterscheiden.

2.2 Sicherheitshinweise

Bitte lesen Sie sich diese Sicherheitshinweise sorgfältig durch und befolgen Sie sie.

• Die bei Ihnen vorliegende Netzspannung muss zwischen 90 und 250 Volt für die Stromversorgung liefern. Über-

prüfen Sie das, bevor Sie den Digitalreceiver an die Steck-dose anschließen. Informationen zum Stromverbrauch des Digitalreceivers finden Sie im Abschnitt Tabelle 2.1.

• Die Wandsteckdose sollte sich in der Nähe des Aufstellortes des Gerätes befinden. Benutzen Sie kein Verlängerungskabel.
• Setzen Sie das Gerät nicht Feuchtigkeit aus. Der Digitalreceiver wurde für die Benutzung in Innenräumen entwickelt. Verwenden Sie zum Reinigen des Digitalreceivers nur trockene Tücher.
• Stellen Sie den Digitalreceiver auf eine feste und ebene Oberfläche.
• Platzieren Sie den Digitalreceiver nicht in der Nähe von Heizungen oder im direkten Sonnenlicht. Die Kühlung könnte sonst beeinträchtigt werden. Legen Sie keine Objekte wie z. B. Zeitschriften auf dem Digitalreceiver ab. Sollten Sie das Gerät in einem Regal unterbringen, stellen Sie sicher, dass der Mindestabstand von 10 Zentimetern Freiraum um das Gerät herum eingehalten wird. Informationen zu den physikalischen Eigenschaften des Digitalreceivers finden Sie im Abschnitt Tabelle 2.2.
• Sorgen Sie dafür, dass niemand auf das Stromkabel treten oder es beschädigen kann. Ist das Kabel beschädigt, dürfen Sie den Digitalreceiver erst dann wieder benutzen, nachdem das Kabel ausgewechselt worden ist.
• Unter keinen Umständen sollten Sie das Gehäuse des Digitalreceivers öffnen. Sonst erlischt die Garantie.
• Überlassen Sie alle Wartungs- und Reparaturarbeiten einem Fachmann.

Tabelle 2.1: Leistungsmerkmale

Eingangsspannung 90 bis 250 V AC, 50/60 Hz

Leistungsaufnahme 12 W maximal bei Betrieb

9 W im Standby-Modus

Tabelle 2.2: Physikalische Eigenschaften

Größe 260×46×190 mm
Gewicht 1,1 kg
Betriebstemperatur 0 bis 45 °C
Rel. Luftfeuchtigkeit Lagerung	5 bis 90 %

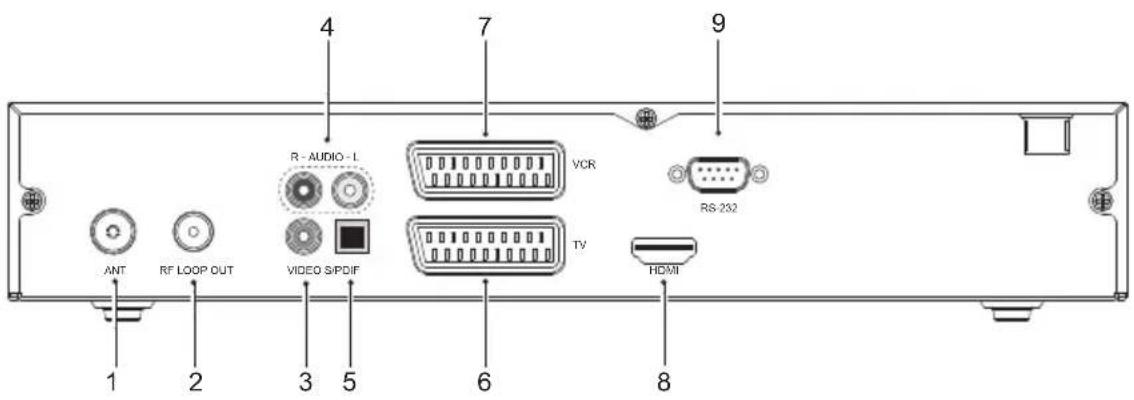

2.3 Anschlüsse auf der Rückseite

Der TF 6500 T HDMI/TF 6600 T HDMI verfügt über einige Anschlüsse auf der Rückseite.

4 7 9 R - AUDIO - L VCR RS-232 ANT RF LOOP OUT VIDEO S/PDIF TV HDMI 1 2 3 5 6 8

Prüfen Sie, welche Anschlüsse Ihres Fernsehers zu denen des Digitalreceivers passen.

① ANT Eingangsbuchse für Übertragungssignal terrestrischer Sender.
②RF LOOP OUT Ausgangsbuchse für Übertragungssignal terrestrischer Sender durch den ANT-Anschluss für einen anderen Digitalreceiver.
③VIDEO Composite Video Ausgangsbuchse für das Fernsehgerät. (gelb)

4AUDIO L/R	Stereo Audioausgangsbuchse für das Fernsehgerät oder ein Audiosystem. (weiß/rot)
5S/PDIF	Dolby Digital Ausgangsbuchse für das Audiosystem.
6TV	Audio- und Video-Ausgangsbuchse für das Fernsehgerät.
7VCR	Audio und video Eingangs-/Ausgangs-Buchse für Videorecorder oder ein ähnliches Gerät.
8HDMI	Audio- und Video-Ausgangsbuchse für ein HDTV-Fernsehgerät.
9RS-232	Serielle Schnittstelle für Firmware-Aktualisierung und Datentransfer.

Tabelle 2.3: Anschlussspezifikationen

HDMI High Definition Videoausgang

Linker & Rechter Audioausgang

Dolby Digital Audioausgang

VIDEO Composite Video (CVBS) Ausgang

AUDIO Links & Rechter Audioausgang

TV CVBS/RGB/YUV Video Ausgang

Linker & Rechter Audioausgang

VCR CVBS Videoausgang

Linker & Rechter Audioausgang

CVBS Videoeingang für Bypass

Linker & Rechter Audioeingang für Bypass

S/PDIF Dolby Digital Audioausgang

RS-232 115,2 kbps maximal

2.4 Den Digitalreceiver anschließen

Es gibt verschiedene Möglichkeiten, Ihren Digitalreceiver anzuschließen. Installieren Sie Ihren Digitalreceiver so, wie Ihr

Fernsehgerät oder andere Geräte es erfordern. Sollten Sie Probleme bei der Installation haben oder Hilfe benötigen, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

2.4.1 Anschließen der Antenne

Unabhängig von der Art, wie der Digitalreceiver an Ihrem Fernsehgerät angeschlossen wird, müssen Sie den Digitalreceiver an Ihre Fernsehantenne anschließen, damit das Gerät digitale Fernsehsender empfangen kann.

Die Antenne am ANT-Anschluss anschließen.

Sollten Sie einen weiteren Digitalreceiver besitzen, können Sie diesen am RF LOOP OUT-Anschluss anschließen.

2.4.2 Anschließen Ihres Fernsehgerätes

Von den nachstehend genannten Anschlüssen des Digitalreceivers sollten Sie jeweils den zuerst genannten wählen, um die beste Bildqualität zu erzielen. Sollte Ihr Fernsehgerät nicht über den passenden Anschluss verfügen, wählen Sie den nächsten in der nachfolgend aufgeführten Reihenfolge, um die bestmögliche Bildqualität zu erzielen.

1. HDMI-Anschluss (HDMI)
2. SCART-Anschluss (TV)
3. Composite-Anschluss (VIDEO)

Nach dem Anschließen sollten Sie die Audio- und Videoeinstellungen konfigurieren. Für eine genaue Beschreibung siehe § 3.2.

Verwendung des HDMI-Anschlusses

Wenn Sie ein Fernsehgerät für hochauflösendes Fernsehen (HDTV) besitzen, sollten Sie ein HDMI-Kabel verwenden, um das beste Ergebnis zu erzielen. Das eine Ende des Kabels am HDMI-Anschluss des Digitalreceivers anschließen und das andere Ende am entsprechenden Anschluss des Fernsehgerätes. In diesem Fall müssen Sie keine Audioverbindungen herstellen, da der HDMI-Anschluss auch Stereo und Dolby Digital Audio ausgibt.

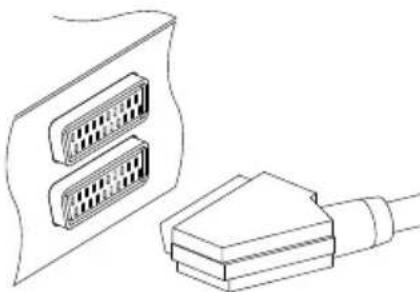

Verwendung des SCART-Anschlusses

Um bei einem Standard-Fernsehgerät das beste Ergebnis zu erzielen, sollten Sie ein SCART-Kabel verwenden, von dem Sie das eine Ende in die TV-Buchse des Digitalreceivers und das andere in einem freien SCART-Anschluss Ihres Fernsehgerätes einstecken.

Einige Fernsehgeräte besitzen anstelle des SCART-Anschlusses einen Komponenten- oder S-Video-Anschluss.

Besitzen Sie ein solches Fernsehgerät, verwenden Sie ein geeignetes Adapterkabel, um den TV-Anschluss des Digitalreceivers mit dem passenden Anschluss Ihres Fernsehgerätes zu verbinden.

Wenn Sie den Anschluss mit einem standardmäßigen SCART-Kabel herstellen, müssen Sie keine zusätzlichen Audio-Anschlüsse durchführen. Über den SCART-Anschluss wird auch Stereo-Audio ausgegeben. Wenn Sie aber ein Adapterkabel verwenden, wie z. B. SCART-zu-Komponenten, dann müssen Sie zusätzlich die Audioanschlüsse verbinden.

HINWEIS

Bei Verwendung einer SCART-Verbindung können keinen hochauflösenden Videosignale (HDTV) übertragen werden.

Verwendung des Composite-Video-Anschlusses

Bei Verwendung des Composite-Video-Anschlusses können keine hochauflösenden Videosignale (HDTV) übertragen werden.

Bei Verwendung des Composite-Video-Anschlusses brauchen Sie ein Composite-Video-Kabel (Clinch). chließen Sie ein Ende des Kabels am VIDEO-Anschluss (gelb) des Digitalreceivers an und das andere Ende am entsprechenden Anschluss Ihres Fernsehgerätes.

Verbindung zu den Audio-Anschlüssen herstellen

Für die Herstellung der Verbindung zu den Audio-Anschlüssen brauchen Sie ein Audiokabel (Chinch). Jeweils ein Ende des Kabels am Anschluss AUDIO L (weiß) bzw. AUDIO R (rot) des Digitalreceivers anschließen, das andere Ende am jeweils entsprechenden Anschluss Ihres Fernsehgerätes oder Audiosystems.

Um Dolby Digital Audio genießen zu können, muss Ihr Fernseher oder Audiosystem dazu in der Lage sein, Dolby Digital Audio zu dekodieren. Für den Anschluss brauchen Sie ein S/PDIF Kabel. Schließen Sie ein Ende des Kabels am S/PDIF-Anschluss des Digitalreceivers an und das andere Ende am entsprechenden Anschluss Ihres Audiosystems.

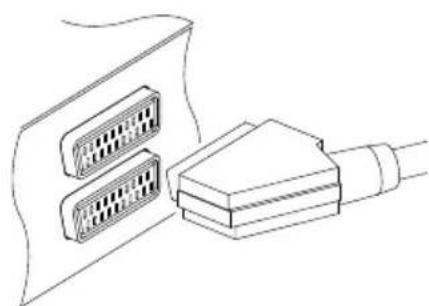

2.4.3 Anschließen eines Videorecorders

Der Digitalreceiver kann auch Videosignale an andere Geräte wie Videorecorder oder Videoreceiver übermitteln. Dazu verfügt er über eine zusätzliche SCART-Buchse.

Für die Verwendung des zusätzlichen SCART-Anschlusses brauchen Sie ein SCART-Kabel. Schließen Sie ein Ende des Kabels am VCR-Anschluss Ihres Digitalreceivers an, das andere Ende am entsprechenden Anschluss des Videorecorders oder eines anderen Gerätes.

2.5 Erstmaliges Einschalten

Nachdem Sie den Digitalreceiver an den anderen Geräten angeschlossen haben, stecken Sie seinen Stecker in eine Netzsteckdose. Schalten Sie auch das Fernsehgerät ein, damit Sie die Anzeige des Digitalreceivers auf dem Fernsehbildschirm sehen.

2.5.1 Einlegen der Batterien in die Fernbedienung

Um die Batterien einzulegen, öffnen Sie das Batteriefach. Nehmen Sie dazu den Deckel des Batteriefachs ab. Legen Sie nun die Batterien entsprechend der Polarität ein, die am Boden des Batteriefachs gekennzeichnet ist.

Sollte der Digitalreceiver nicht mehr richtig auf die Fernbedienungskommandos ansprechen, könnten die Batterien zu schwach sein. Verbrauchte Batterien sollten sofort entfernt werden. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch auslaufende Batterien verursacht werden.

HINWEIS

Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Das gilt auch für Batterien, die keine Schwermetalle enthalten. Bitte entsorgen Sie verbrauchte Batterien auf umweltfreundliche Art und Weise. Informieren Sie sich über entsprechende gesetzliche Bestimmungen für Ihre Region.

2.5.2 Einschalten und Bild prüfen

Jetzt in der linkeren oberen Ecke der Fernbedienung die -⑥ Taste drücken.

Sollten Sie kein Bild sehen, prüfen Sie, dass Ihr Fernsehgerät auf den richtigen Kanal eingestellt ist. Wenn das Bild gut ist, können Sie auf § 4.1 wechseln, um nach den empfangbaren Fernseh- und Radiosendern suchen zu lassen. Sonst müssen Sie Ihr Fernsehgerät vielleicht über den Composite-Video-Anschluss (VIDEO) vorübergehend anschließen. Denn dann können Sie das Bildschirm-Menü sehen, mit denen Sie Videoeinstellungen durchführen können.

Kapitel 3

Bevorzugte Einstellungen

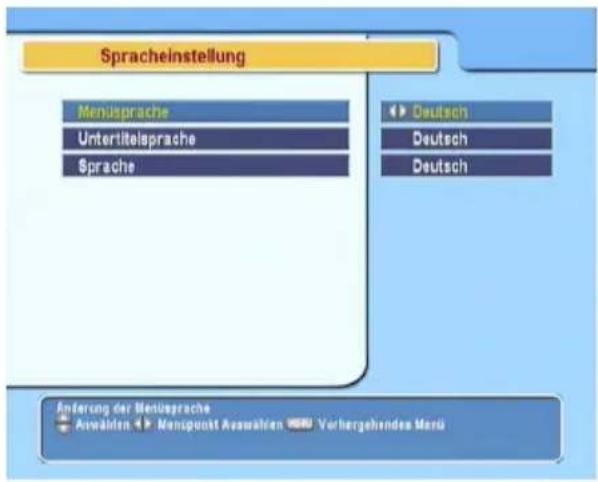

3.1 Spracheinstellungen

Sie können die Sprache auswählen, in der die Menübefehle angezeigt werden. Zusätzlich können Sie festlegen, in welcher Sprache die Audiospur und die Untertitel ausgegeben werden sollen.

Öffnen Sie das System Einstellungen > Spracheinstellung-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen.

Menüsprache

Der Digitalreceiver unterstützt viele Menü-Sprachen: Niederländisch, Englisch, Deutsch, Französisch, Italienisch, Russisch, Spanisch, Türkisch und weitere. Stellen Sie unter Menüpunkt Menüsprache die gewünschte Sprache ein. Sobald Sie die Sprache ausgewählt haben, wird das Menü sofort in der gewählten Sprache angezeigt.

Untertitelsprache

Stellen Sie unter Untertitelsprache die gewünschte Sprache ein. Wenn Sie ein Programm ansehen, werden die Untertitel, sofern vorhanden, in der ausgewählten Sprache angezeigt.

Unabhängig von dieser Einstellung können Sie eine Untertitelspur mit der -Taste auswählen. Für eine genaue Beschreibung siehe § 5.2.5.

Sprache der Audiospur

Legen Sie unter Option Audio Sprachwahl die gewünschte Sprache fest. Wenn Sie ein Programm ansehen, wird die Audiospur in der Sprache ausgegeben, die Sie ausgewählt haben- sofern die Audiospur in dieser Sprache verfügbar ist.

Unabhängig von dieser Einstellung können Sie eine Audiospur mit der -Taste auswählen. Für eine genaue Beschreibung siehe § 5.2.4.

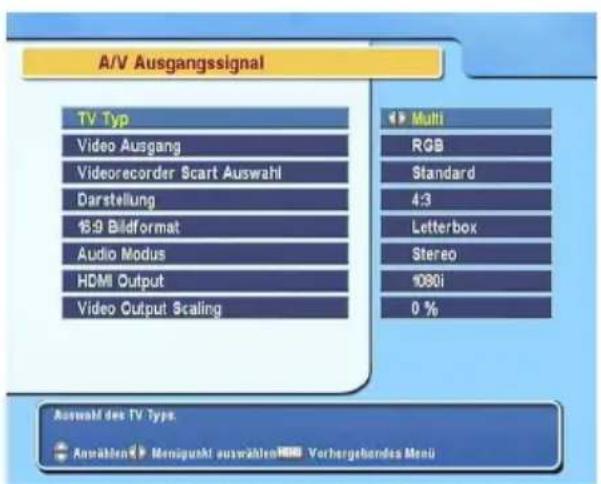

3.2 Video- und Audioeinstellungen

A/V Ausgangssignal TV Typ Video Ausgang Videorecorder Scart Auswahl Darstellung 18:9 Bildformat Audio Modus HDMI Output Video Output Scaling Multi RGB Standard 4:3 Letterbox Stereo 1080i 0 % Auswahl des TV Type Anwählen Monigusht auswählen HMI Verbergebundes Menu

Sie müssen die Video- und Audioeinstellungen so festlegen, dass sie für Ihr Fernsehgerät und andere Geräte geeignet sind.

Öffnen Sie das System Einstellungen > A/V Ausgangssignal-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen.

3.2.1 TV-Standard

Der Digitalreceiver unterstützt zwei TV-Standards. Der eine TV-Standard ist PAL, der andere NTSC. PAL wird in den eu-

ropäischen Ländern benutzt, während NTSC in den USA, in Kanada, Mexiko und anderen Ländern verbreitet ist.

Falls Sie ein PAL-Fernsehgerät haben, müssen Sie TV Typ auf PAL einstellen. Wenn Sie in diesem Fall auf eine Übertragung im NTSC-Standard schalten, konvertiert der Digitalreceiver die Bilder und zeigt sie gemäß des TV-Standards PAL. Das ist allerdings mit einem geringfügigen Qualitätsverlust verbunden. Umgekehrt verhält es sich genauso.

Es ist empfehlenswert, PAL-Sender mit einem PAL-Fernsehgerät und NTSC-Sender mit einem NTSC-Fernsehgerät anzusehen. Dagegen kann ein Multiformat-Fernsehgerät beide Signalarten verarbeiten. Wenn Sie also ein Multiformat-Fernsehgerät haben, stellen Sie die Option TV Typ besser auf Multi. Dann zeigt der Digitalreceiver die Bilder immer im Originalformat, ohne sie gemäß des einen der anderen Standards zu konvertieren.

3.2.2 Farbmodell

Über den TV SCART-Anschluss kann der Digitalreceiver Videosignale gemäß unterschiedlicher Farbmodelle ausgeben. Wenn Sie den Digitalreceiver über diesen Steckverbinder an Ihren Fernseher angeschlossen haben, sollten Sie unter Scart Ausgang das von Ihnen gewünschte Farbmodell auswählen. Wenn Sie den Anschluss über den Clinch-Anschluss vorgenommen haben, der auf der Rückseite mit VIDEO bezeichnet ist, müssen Sie unter diesem Punkt keine Einstellung vornehmen, da der Digitalreceiver über den Clinch-Anschluss immer CVBS-Videosignale ausgibt, unabhängig von der Einstellung für den SCART-Anschluss.

Es ist allgemein bekannt, dass das RGB-Farbmodell die beste Videoqualität bietet und sich dabei fast kaum von YUV unterscheidet, während CVBS am schlechtesten ist. Damit ist RGB die beste Einstellung für diese Option.

3.2.3 Videorecorder

Ihren Digitalreceiver können Sie über den VCR SCART-Anschluss an einen Videorecorder oder ein ähnliches Gerät anschließen. In diesem Fall wird der Digitalreceiver je nach Einstellung von Videorecorder Scart Auswahl unterschiedlich arbeiten. Ist diese Option auf Standard gestellt, überträgt der Digitalreceiver nach Starten der Wiedergabe die Videosignale vom Videorecorder zum Fernsehgerät. Ist diese Option aber auf Externes A/V gestellt, werden die Videosignale nicht automatisch vom Digitalreceiver durchgelassen. Soll das geschehen, müssen Sie die Taste drücken.

3.2.4 Fernsehbild-Seitenverhältnis

Wenn Sie ein Breitbild-Fernsehgerät haben, stellen Sie Option Darstellung auf 16:9.

Wenn Sie hingegen ein Normalbild-Fernsehgerät haben, stellen Sie Option Darstellung auf 4:3.

Wie Sie oben in den Abbildungen erkennen können, ist es nicht möglich, Sendungen, die im Breitbildformat ausgestrahlt werden, mit einem Normalbild-Fernsehgerät ohne Einschränkungen zu genießen. Die linke Abbildung zeigt ein Fernsehbild im Normalformat 4:3, das mit einem Normalbild-Fernsehgerät (Seitenverhältnis 4:3) angezeigt wird. Um wie in der Abbildung in der Mitte gezeigt Sendungen zu sehen, die im Breitbild-Seitenverhältnis ausgestrahlt werden, stellen Sie Option 16:9 Bildformat auf Letterbox. Bilder von Sendungen im Breitbild-format werden dann so verkleinert, dass ihre Breite der eines

Normalbild-Fernsehgeräts entspricht. Möchten Sie solche Sendungen aber in dem Seitenverhältnis sehen, wie die Abbildung rechts zeigt, stellen Sie auf Bildmitte. Bilder im Breitbildformat werden dann links und rechts so abgeschnitten, dass ihre gezeigte Breite der eines Normalbildes bzw. Normal-Bildschirmes entspricht.

3.2.5 Hochauflösendes Fernsehen

Der Digitalreceiver unterstützt unterschiedliche Videoauflösungen im Bereich von von 576 bis 1080. Im Allgemeinen wird eine Auflösung von 720 oder höher als hochauflösend bezeichnet. Je höher die Videoauflösung ist, desto besser ist die Bildqualität. Wenn Ihr Fernsehgerät jedoch den hochauflösenden Standard HDTV nicht unterstützt, können Sie die Bilder nicht in dieser hochauflösenden Qualität sehen.

Die Option HDMI Output je nach Wunsch einstellen. Die für diese Option verfügbaren Auswahlmöglichkeiten ergeben sich aus der Einstellung der TV Typ-Option. Wenn Sie diese Option auf 576P stellen, zeigt der Digitalreceiver auch Sendungen mit hochauflösenden Bildern in der Auflösung von 576. Wenn Sie im Gegenteil diese Option auf 1080l stellen, zeigt der Digital-receiver auch Sendungen mit Bildern in Standard-Auflösung in der Auflösung von 1080.

HINWEIS

Bei Verwendung der folgenden Anschlüsse können Sie nur die Standard-Videoauflösung nutzen:

• Composite Video Anschluss (VIDEO)
• SCART-Anschluss (TV)

3.2.6 Video-Größenstufung

Durch Einstellung der Option Video Output Scaling können Sie das Bild vergrößern oder verkleinern um -20 bis +20 Prozent,

so dass das Bild genau in die Begrenzungen Ihres Bildschirms passt, ohne dass schwarze Ränder zu sehen sind.

3.2.7 Audio-Modus

Entsprechend der beiden Audio-Anschlussbuchsen auf der Rückseite des Digitalreceivers gibt es grundsätzlich zwei Audioquellen. Sie können entweder eine benutzen oder beide, entweder in Stereo oder Mono. Die Option Audio Modus je nach Wunsch einstellen.

Unabhängig von dieser Einstellung können Sie den Ton-Einstellung mit der Taste 📄? ändern. Für eine genaue Beschreibung siehe § 5.2.4.

3.3 Einstellung der Ortszeit

Sie sollten das Gerät auf Ihre Ortszeit einstellen, damit Timer-gesteuerte Funktionen genutzt werden können.

Zeiteinstellung Einstellung Ortszeit GMT (UTCI) - Weltzeit Zeitdifferenz Sommerzeitumstellung Manuel 27/11/06 16:35 25/01/05 18:37 00:00 An Änderung der Zeiteinstellung. Um die Ortszeit einzustellen zu können, zus der manuale Modus angewählt werden Anwahlen Menipunkt Auswahlen Vorhergehendes Menü

Öffnen Sie das System Einstellungen > Zeiteinstellung-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen. Sie können die Uhrzeit entweder manuell einstellen oder das Zeitsignal Greenwich Mean Time (GMT) nutzen, das mit mit der digitalen Fernsehübertragung mit übertragen wird.

Wollen Sie das Zeitsignal Greenwich Mean Time nutzen, vollziehen Sie die folgenden Schritte:

1. Die Option Einstellung/Modus wählen auf Automatisch stellen; dann wird die Option Zeitdifferenz aktiviert.

Tabelle 3.1: Zeitdifferenztabelle

ZeitdifferenzStadt

GMT –12:00 Eniwetok, Kwajalein

GMT – 11:00 Midway Island, Samoa

GMT –10:00 Hawaii

GMT –09:00 Alaska

GMT – 08:00 Pacific Time US, Canada

GMT – 07:00 Mountain Time US, Canada

GMT – 06:00 Central Time US, Canada, Mexico City

GMT – 05:00 Eastern Time US, Canada, Bogota, Lima

GMT – 04:00 Atlantic Time Canada, La Paz

GMT –03:30 Neufundland

GMT – 03:00 Brasilien, Georgetown, Buenos Aries

GMT –02:00 Mittlerer Atlantik

GMT – 01:00 Azoren, Kapverdische Inseln

GMT London, Lissabon, Casablanca

GMT + 1:00 Paris, Brüssel, Kopenhagen, Madrid

GMT +2:00 Südafrika, Kaliningrad

GMT + 3:00 Baghdad, Riad, Moskau, St. Petersburg

GMT +3:30 Teheran

GMT + 4:00 Abu Dhabi, Maskat, Baku, Tiflis

GMT +4:30 Kabul

GMT + 5:00 Ekaterinburg, Islamabad, Karatschi, Taschkent

GMT + 5:30 Bombay, Kalkutta, Madras, Neu Delhi

GMT + 6:00 Almaty, Dhaka, Colombo

GMT + 7:00 Bangkok, Hanoi, Jakarta

GMT + 8:00 Peking, Perth, Singapur, Hongkong

GMT + 9:00 Tokio, Seoul, Osaka, Sapporo, Jakutsk

GMT +9:30 Adelaide, Darwin

GMT + 10:00 Ostaustralien, Guam, Wladiwostok

GMT + 11:00 Magadan, Salomonen, Neu-Kaledonien

GMT + 12:00 Fidschi, Auckland, Wellington, Kamtschatka

1. Für die Option Zeitdifferenz den Zeitunterschied angeben, der zwischen Ihrer Zeitzone und der GMT-Zeit besteht. Siehe Tabelle 3.1.
2. Vergewissern Sie sich, dass unter der Option Ortszeit Ihre Ortszeit korrekt angezeigt wird.

Um die Ortszeit manuell einzustellen, unter Einstellung/Modus wählen die Option Manuell wählen und dann mit den numerischen Tasten unter Ortszeit die lokale Uhrzeit eingeben. Das

bei der Eingabe zu beachtende Zeitformat ist Tag/Monat/Jahr Stunde(24):Minute.

Wenn in Ihrem Land gerade die Sommerzeit gültig ist, wählen Sie für die Option Sommerzeitumstellung die Einstellung An.

HINWEIS

Bei Sommerzeit wird die Uhrzeit um eine Stunde vorgestellt, sofern diese Option auf An gestellt ist. Wenn Sie den Zeitunterschied zwischen Ihrer Ortszeit und der Greenwich Mean Time angeben, dann muss die Sommerzeit unberücksichtigt bleiben.

3.4 Jugendschutz

Im Allgemeinen werden Fernsehsendungen danach klassifiziert, in welchem Maße die Darstellung von Gewalt, Nacktheit und der Gebrauch der Sprache als jugendgefährdend angesehen werden kann. Wenn Sie eine Sendung ansehen, können Sie in der Info-Box nachprüfen, welcher Kategorie sie zugeordnet ist. Für Informationen zur Info-Box siehe § 5.2.3.

Sie können verhindern, dass Ihre Kinder bestimmte Sendungen sehen, indem Sie die Kategorien, in die diese Sendungen fallen, sperren.

Öffnen Sie das System Einstellungen > Jugendschutz-Menü. Die Anzeige auf dem Bildschirm entspricht der in der Abbildung links. Sie werden aufgefordert, Ihre Persönliche Identifikationsnummer (PIN) einzugeben. Gemäß Werkseinstellung lautet diese „0000“.

Wenn Sie Sendungen sperren möchten, die für Menschen unter 15 Jahren nicht geeignet sind, stellen Sie die Option Sperre

auf 15 (age). Bei der Einstellung Kindersperre aus wird keine Sendung gesperrt; bei der Einstellung Alles wird dagegen jede Sendung gesperrt.

HINWEIS

Wenn für eine Sendung keinerlei Klassifizierungsinformationen vorliegen, bleibt für diese Sendung Ihre Einstellung unberücksichtigt.

Sobald jemand eine Sendung einer Kategorie sehen will, die gesperrt ist, muss die Person die Persönliche Identifikationsnummer eingeben, wenn sie die Sendung trotzdem sehen will.

Wollen Sie die Nummer ändern, öffnen Sie das PIN Code ändern-Menü; dann wird ein Eingabefeld angezeigt. Sie müssen die gewünschte Nummer zweimal eingeben, um die erste Eingabe zu bestätigen.

Es ist möglich, den Zugriff auf einige Menüs zu beschränken. Nach Auswahl des Zugangsberechtigung-Menüs wird eine Liste mit Menübefehlen angezeigt, die Sie sperren können. Ist Zeiteinstellung auf Gesperrt gesetzt, müssen Sie Ihre Persönliche Identifikationsnummer eingeben, wollen Sie auf das Zeiteinstellung-Menü zugreifen. Wird eine falsche Nummer eingegeben, ist der Zugriff auf das Menü nicht möglich. Wollen Sie einen gesperrten Menübefehl wieder freigeben, setzen Sie ihn auf Freigeben.

3.5 OSD-Einstellungen

Über das OSD (On Screen Display)-Menü können Sie den Transparenzgrad einstellen. Öffnen Sie das Menü System Einstellungen und nehmen Sie unter Option OSD Transparenz die gewünschte Einstellung vor. Der Einstellbereich liegt zwischen 0 und 50 Prozent.

Sie können die Einblendungsdauer der Info-Box nach Wunsch einstellen. Für Informationen zur Info-Box siehe § 5.2.3. Um

die Einblenddauer festzulegen, öffnen Sie das Menü System Einstellungen und setzen Info-Box Anzeigedauer auf den gewünschten Wert. Der Einstellbereich liegt zwischen 1 und 30 Sekunden. Wenn Sie für diese Option die Einstellung No Info Box wählen, wird bei einem Senderwechsel die Info-Box nicht angezeigt. Wird aber die 📄-Taste gedrückt, wird die Info-Box angezeigt. Wenn Sie für diese Option die Einstellung Nie verbergen wählen, wird die Info-Box ständig angezeigt.

Zusätzlich können Sie festlegen, ob die Info-Box weiter oben oder unten eingeblendet werden soll. Öffnen Sie das Menü System Einstellungen und nehmen Sie unter Option Position der Infobox die gewünschte Einstellung vor. Der Einstellbereich dafür reicht von -10 bis +3 Zeilen. Je höher der eingestellte Wert ist, desto tiefer positioniert wird die Info-Box auf dem Bildschirm eingeblendet.

Kapitel 4

Sendersuchlauf

Nach dem Anschließen des Digitalreceivers muss ein Sendersuchlauf durchgeführt werden.

4.1 Suche nach Sendern

Kanalsuchlauf Suchlauf Kanal FTA/verschlüsselt Antenna Supply 5V Suchlauf starten Auto 21 Freie und verschl An 70% Fiesel 99% Qualitat Auswahl der Sachlaufmethode Auswählen 4 Menipunkt Auswahlen 100 Vorhergebendes Merü

Zur Durchführung eines Sender- suchlaufs das Installation > Kan- alsuchlauf-Menü öffnen. Die Anzeige auf dem Bildschirm soll- te so aussehen wie in der Abbil- dung links.

Wenn Sie einen Antennenverstärker einsetzen, wählen Sie für die Option Spannungsversorgung 5V die Einstellung An, damit er mit Strom versorgt wird.

Nach Anschließen des Digitalreceivers sollten Sie für das erste Mal die Option Suchlauf auf Automatisch setzen. Dann sucht der Digitalreceiver alle verfügbaren Sender.

Sie können nur die Sender eines bestimmten Transponders suchen, denn über einen Transponder werden mehrere Sender

bereitgestellt. Dazu die Suchlauf-Option auf Manuell setzen, und unter Kanal den gewünschten Transponder auswählen. Die Nummer liegt im Bereich 5 bis 12 für VHF und 21 bis 69 für UHF.

4.2 Zurücksetzen auf die Werkseinstellungen

Der Digitalreceiver verfügt über die folgenden gespeicherten Daten:

• Senderliste
• Favoritenlisten
• Timerliste
• Bevorzugte Einstellungen

Sie können alle gespeicherten Informationen löschen, indem Sie den Digitalreceiver in den Auslieferungszustand zurücksetzen. Wenn Sie das tun wollen, wählen Sie Installation > Werkseinstellung. Sie werden dann um Bestätigung gefragt. Wenn Sie Ja wählen, werden Sender, Favoriteneinträge und TimerProgrammierungen gelöscht. Die bevorzugten Einstellungen werden auf die Werkseinstellungen gemäß des Auslieferungszustands zurückgesetzt.

Nach dem Zurücksetzen der Daten werden Sie vom Digital-receiver aufgefordert, Ihren Standort und Ihre Sprache anzugeben. Sie müssen diese Eingaben tätigen, um einen neuen Sendersuchlauf durchführen zu können.

Kapitel 5

Täglicher Gebrauch

5.1 Lautstärkeregelung

Mit den Tasten ◀ und ▶ können Sie die Lautstärke wunschgemäß einstellen. Gegebenenfalls müssen Sie die Lautstärke am Fernsehgerät ebenfalls verändern. Wollen Sie den Ton vorübergehend ausschalten, drücken Sie die -Taste. Bei erneutem Drücken der Taste wird der Ton in der zuvor eingestellten Lautstärke wiederhergestellt.

5.2 Fernsehen schauen

Zum Umschalten zwischen Sendern drücken Sie die Tasten ▲ oder ▼ . Durch Drücken der Taste 📋 schalten Sie zurück auf den zuvor gesehenen Sender. Sie können auf das Programm des von Ihnen gewünschten Senders auch dadurch wechseln, indem Sie mithilfe der Zifferntasten die Sendernummer eingeben. Sie können den gewünschten Sender auch in der Senderliste auswählen.

5.2.1 Die Senderliste

Zum Anzeigen der Senderliste drücken Sie die Taste OK.

TV Programme 1 ISO P05 Streams 2 S3 Engine 3 S4 Graphics 4 S5 Text 5 S6 Receiver 6 S8 Names 7 DTG-TV 1 8 DTG-TV 2 9 DTG-TV 3 10 DTG-TV 5 Kanal 22 482,0 MHz Hilfe Hilfe Normal / Sortierung Alphabetische Suche Prev / Next 100

In der Senderliste können Sie die Senderinformationen sehen:

• Sendernummer und-Name
  • Transponderdaten

Ein Dollarzeichen (\$) bei einem Eintrag signalisiert, dass es sich um einen Pay-TV-Sender handelt. Mit diesem Receiver können Sie keine Pay-TV-Sender sehen.

Um den von Ihnen gewünschten Sender auszuwählen, markieren Sie den Sender mithilfe der Tasten ▲ oder ▼ und drücken die ⓄK-Taste; dann sehen Sie das Programm dieses Senders.

Mit den Tasten ◀ oder ▶ springen Sie um jeweils 10 Einträge nach oben oder unten in der Liste. Durch die Eingabe der Sendernummer mithilfe der Zifferntasten wird der entsprechende Sender in der Liste markiert.

Zum Wechseln der Senderliste für Fernsehen und für Radio drücken Sie die Taste.

Nach Drücken der F3 Taste wird ein alphabetisches Blättern durchgeführt. Wenn der Markierungsbalken zum Beispiel auf einem Eintrag steht, der mit B beginnt, wird er durch Drücken der F3 Taste auf den ersten Eintrag mit dem Anfangsbuchstaben C gesetzt.

Zum Sortieren der Senderliste nach Sendernamen drücken Sie die Taste F2. Durch erneutes Drücken dieser Taste erfolgt die Sortierung nach der Sendernummer.

Siehe § 6.1 für Informationen zur Bearbeitung der Senderliste.

5.2.2 Die Favoriten-Senderliste

Sie können einen Sender, dessen Programm Sie sehen wollen, sowohl aus einer Favoritenliste als auch aus der Senderliste auswählen.

Favorite Alle Kanate News Film Musik Sport [TV] News 7 DTG-TV 1 9 DTG-TV 3 11 PD6: X.1 Exte... Hilfe Gruppe eintrages Hinazufugen Liechten

Zum Anzeigen der Favoritenlisten drücken Sie die Taste (FAV). Die Anzeige auf dem Bildschirm sollte so wie in der Abbildung links aussehen.

Wenn Sie im linken Kasten in der Liste der Favoriten-Gruppen den Markierungsbalken nach oben oder unten bewegen, werden im rechten Kasten die Sender aufgelistet, die zur jeweils markierten Favoriten-Gruppe gehören.

Informationen zum Bearbeiten der Favoritenlisten siehe § 6.2. Wollen Sie das Programm eines Favoritensenders sehen, bringen Sie den Markierungsbalken auf die entsprechende Gruppe und drücken Sie dann die Taste▶; in der entsprechenden Liste der zugehörigen Favoritensender erscheint ein Markierungsbalken. Sobald Sie den gewünschten Sender mit der ⓄK-Taste ausgewählt haben, wird dessen Programm angezeigt. Sonst können Sie zum Auswählen einer anderen Gruppe die ◀Taste drücken.

Wenn Sie nach Auswählen eines Favoritensenders auf einen anderen Sender mit den Tasten ▲ oder ▼ umschalten, wird das Programm eines anderen Favoritensenders gezeigt, der derselben ausgewählten Gruppe angehört. Der Digitalreceiver wird Sie daran erinnern, welche Gruppe Sie ausgewählt hatten, indem deren Name rechts oben im Bildschirm eingeblendet

wird, wenn Sie auf das Programm eines anderen Senders um- schalten. Wenn Sie die aktuelle Favoriten-Gruppe verlassen wollen, wählen Sie in der Liste der Favoriten-Gruppen die Alle Kanäle Gruppe.

Sie können eine Favoriten-Gruppe oder einen Favoritensender auch hinzufügen oder löschen. Wenn Sie den Sender, dessen Programm Sie gerade sehen, einer Favoriten-Gruppe hinzufügen wollen, bringen Sie den Markierungsbalken auf die gewünschte Favoriten-Gruppe und drücken die F2 Taste. Wollen Sie eine neue Favoriten-Gruppe anlegen, drücken Sie die F1-Taste; dann wird die Bildschirmtastatur eingeblendet. Geben Sie den gewünschten Namen ein und speichern Sie ihn. Siehe § 6.3 für Informationen über die Benutzung der Bildschirmtastatur. Um eine Gruppe oder einen Sender aus der Liste zu löschen, drücken Sie die F3 Taste; daraufhin müssen Sie diesen Vorgang bestätigen. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

5.2.3 Ansehen von Programminformationen

Nach Drücken der 📋-Taste wird die Info-Box angezeigt. Diese zeigt Ihnen die folgenden Informationen:

100? ProSieben 6900 SR The Crow - Die Rache der Krahe 14:38 Spiettim 13:56 - 16:56

• Sendernummer und-Name
  • Transponderdaten
  • Signalstärke und Signalqualität
• Programmname
• Programm- Klassifizierungssymbol
  • Programm-Zusammenfassung
• Sendezeit
• Aktuelle Zeit

Zusätzlich sehen Sie möglicherweise die folgenden Symbole:

• Untertitelsymbol (☐) sofern das aktuelle Programm mit Untertiteln ausgestrahlt wird.
• Videotextsymbol (Isofern der aktuelle Sender auch Videotextseiten sendet.
• Schlosssymbol (♂) sofern der aktuelle Sender gesperrt ist.
• Dollarzeichen (\$) sofern der aktuelle Sender ein Pay-TV-Sender ist.
• Multifeed-Symbol (☐) sofern es sich bei der aktuellen Sendung um eine Multifeed-Sendung mit Bildauswahloptionen handelt. Für Informationen zur Nutzung dieser Funktion siehe § 5.4.

Durch erneutes Drücken der 📋-Taste werden detaillierte Informationen über die aktuelle Sendung angezeigt. Zum Ausblenden der Info-Box drücken Sie die Taste EXIT.

5.2.4 Auswahl der Audiospur

Einige Sendungen werden mit Audiospuren in verschiedenen Sprachen ausgestrahlt. Nach Drücken der -Taste werden die verfügbaren Audiospuren angezeigt. Sobald Sie eine Audiospur ausgewählt haben, hören Sie den Ton in der entsprechenden Sprache. Zusätzlich können Sie die jeweils ausgewählte Audiospur in vier Klangmodi hören: Stereo, Mono, Links oder Rechts. Wenn Sie aber gerade eine Multifeed-Sendung mit Bildauswahloptionen ansehen, werden die verfügbaren Videospuren aufgelistet angezeigt. In diesem Fall müssen Sie erneut die Taste ☐? drücken, um eine Audiospur auswählen zu können.

5.2.5 Auswahl der Untertitelspur

Einige Sendungen werden mit Untertitel-Spuren für mehrere Sprachen ausgestrahlt. Stehen für die aktuelle Sendung Untertitelspuren zur Verfügung, ist in der Info-Box das Untertitelsymbol (☐) markiert. Nach Drücken der ☐-Taste werden

die verfügbaren Untertitelspuren angezeigt. Sobald Sie eine Untertitelspur ausgewählt haben, werden die entsprechenden Untertitel eingeblendet.

5.2.6 Videotext ansehen

Manche Sender bieten Informationen wie den Wetterbericht, Nachrichten oder Börsenberichte über Videotext an. Stellt der aktuelle Sender Videotextseiten zur Verfügung, wird in der Info-Box das Videotextsymbol (☐) angezeigt. Zum Ansehen von Videotextseiten die 📄aste drücken.

Wählen Sie die gewünschte Seite aus, indem Sie mit den Zifferntasten die entsprechende Seitennummer eingeben. Mit der F3 Taste können Sie auf einer Videotextseite zoomen, und mit der F4 Taste könne Sie den Transparenzgrad einstellen. Zum Ausblenden der Videotext-Anzeige drücken Sie die Taste EXIT.

5.3 Nutzung des Elektronischen Programmführers

Der Elektronische Programmführer stellt für jeden Sender Informationen zu den aktuellen, geplanten oder den sich bereits in Ausstrahlung befindlichen Sendungen inklusive einer kurzen Zusammenfassung bereit.

Durch Drücken der EPGTaste wird der Elektronische Programmführer angezeigt. Sie sehen dann folgende Informationen:

• Geplante Sendungen
• Programm-Zusammenfassung
• Sendedatum
• Sendezeit

Um ausführliche Informationen zu einer gewünschten Sendung zu erhalten, bringen Sie mithilfe der ▲ oder ▼Tasten

den Markierungsbalken auf den gewünschten Programmeintrag und drücken die -Taste. Zum Umschalten auf einen anderen Sender drücken Sie die ◀ oder ▶ Taste. Mit der F2-Taste gelangen Sie zu Tagen davor, und mit der F3 Taste zu den nachfolgenden Tagen.

Wollen Sie den Programmführer für Radiosender einblenden, drücken Sie die Taste. Um zurückzuschalten drücken Sie die -Taste erneut.

Nach Drücken der F1 Taste wird der Programmführer in Tabellenform angezeigt. Um zurückzuschalten die F1 Taste erneut drücken.

Mit dem Elektronischen Programmführer werden timergesteuerte Aufnahmen wie folgt festgelegt:

1. Wählen Sie den gewünschten Sender aus.
2. Die EPGTaste drücken, damit dessen Programmführer angezeigt wird.
3. Mit der OK-Taste die gewünschte Sendung auswählen. Dann ist bei diesem Eintrag P markiert. Dadurch wird gleichzeitig in der Timerliste für die ausgewählte Sendung die timergesteuerte Aufnahme programmiert. Informationen zur Timerliste finden Sie unter § 5.5.
4. Wollen Sie die Markierung aufheben, die ⒺK-Taste erneut drücken.

5.4 Multifeed-Sendungen mit Bildauswahloptionen ansehen

Einige Sender, z. B. Sportsender, können bei einer Sendung möglicherweise mehrere Perspektivansichten gleichzeitig zur Verfügung stellen. Solche Sendungen werden als Multifeed-Sendungen bezeichnet. Sie haben die Möglichkeit, zwischen verschiedenen Bildanzeigen zu wählen und die Perspektive anzuschauen, die Ihnen am besten gefällt.

Falls der aktuelle Sender eine Multifeed-Sendung mit Bildauswahloptionen ausstrahlt, ist in der Info-Box das Multifeed-Symbol (☐) markiert. Nach Drücken der ☐? -Taste werden die verfügbaren Videospuren aufgelistet angezeigt. Sobald Sie eine ausgewählt haben, wird diese gezeigt. Dann müssen Sie zum Auswählen der gewünschten Audiospur die ☐? -Taste erneut drücken.

5.5 Timergesteuerte Aktionen

Sie können festlegen, dass die von Ihnen gewünschte Sendung zu einer bestimmten Zeit Ihnen gezeigt wird. Selbst wenn sich der Digitalreceiver im Standby-Modus befindet, wird er sich zur angegebenen Zeit einschalten und den Betrieb aufnehmen. Und nach der festgelegten Betriebsdauer wird er sich wieder zurück in den Standby-Modus schalten. Wenn Sie jedoch irgendeine Taste auf der Fernbedienung oder auf dem vorderen Bedienfeld möglicherweise auch pünktlich drücken, schaltet sich der Digitalreceiver nicht in den Standby-Modus.

VCR Timer Setting 27/11/06 10:35 01 5 Urheilukanava 27/11-Mon 16:47 10 Min OT Details zum Eintrag Type TV Weckprogramm OK 5 Urheilukanava Einstellung Einmal Datum 27/11/2006-Mon Weckzeit 19:35 Dauer 30 Min OK Nachster-Voriger Eintrag OK Markiertes Eintrag bearleiten. Neuen Eintrag einfügen Markiertes Eintrag liechen.

Um die Angaben für eine ti-mergesteuerte Aufnahme zu machen, öffnen Sie das System Einstellungen > Timerliste-Menü; dann wird die Timerliste angezeigt.

Um eine neue timergesteuerte Aktion zu programmieren, die F1 Taste drücken. Dann wird ein Fenster wie in der Abbildung links eingeblendet. Vollziehen Sie die folgenden Schritte:

1. Wollen Sie eine Radiosendung, legen Sie für die Typ-Option Radio fest; sonst stellen Sie auf TV.

2. Stellen Sie die Option Sender auf den Sender, der die gewünschte Sendung ausstrahlt. Nach Drücken der OK)-Taste bei dieser Option wird eine Liste mit Sendern angezeigt. Aus dieser können Sie den gewünschten Sender auswählen.

3. Es stehen fünf Timer-Modi zur Verfügung: Einmal bedeutet ausgeschrieben „ein Mal“. Jeden Tag bedeutet ausgeschrieben „jeden Tag“. Jedes Wochenende bedeutet „jede Woche am Sonnabend und am Sonntag“. Wöchentlich bedeutet „an einem Tag jede Woche“. Jeden Werktag bedeutet „jede Woche von Montag bis Freitag“.

Wenn Ihre Lieblingssendung am Wochenende ausgestrahlt wird und Sie jede Episode des Programms sehen möchten, setzen Sie die Einstellung/Modus wählen-Option auf Jedes Wochenende.

1. Legen Sie für die Datum-Option das gewünschte Datum fest, an dem der Digitalreceiver sich einschalten soll. Das Datumsformat lautet Tag/Monat/Jahr-Wochentag. Legen Sie für die Weckzeit-Option die gewünschte Uhrzeit fest, an dem der Digitalreceiver sich einschalten soll. Die Uhrzeit im Format Stunde:Minute angeben.

2. Legen Sie für die Dauer-Option die gewünschte Zeit fest, nach der der Digitalreceiver sich ausschalten soll.

3. Damit die timergesteuerte Aktion gemäß der oben vollzogenen Einstellungen stattfindet, wählen Sie OK; sonst wird die Einstellung nicht gespeichert und kann nicht in Kraft treten.

Zum Löschen eines Timereintrags markieren Sie den gewünschten Eintrag und drücken die Taste F2; Sie müssen dann den

Vorgang bestätigen. Nach Wählen von Ja wird der Eintrag gelöscht.

Kapitel 6

Senderlisten

6.1 Bearbeiten der Senderliste

Nach dem Sendersuchlauf wird die Senderliste angezeigt. Sie können die Einträge in der Senderliste umbenennen, verschieben, sperren oder löschen.

Kanaliste bearbeiten Funktion Auflisten Umbenennen Verschieben Sperren Löschen Sortieren TV 2 S3 Engine 3 S4 Graphics 4 S5 Text 5 S6 Receiver 6 S8 Names 7 DTC-TV 1 8 DTG-TV 2 9 DTG-TV 3 10 DTG-TV 5 11 P06: X.1 Extended Qual 12 3.10.6.4 TV Kanal 22 482.0 MHz Umbenennen, Sortieren, Sperran, Übersprüges, Löschen bestiellen für Kanale Andere Funktion auswahles Kanaliste wählen Verbergehendes Menu OK Auswäld der Kanalliste

Öffnen Sie das Kanalliste bearbeiten-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen.

In der linken Spalte sehen Sie die Bearbeitungsoptionen und in der rechten Spalte die Einträge der Senderliste.

Sobald Sie in der linken Spalte eine gewünschte Option markieren und die Taste OK drücken, können Sie einen Sender auswählen, um dessen Eintrag dann in der rechten Spalte zu bearbeiten. Um die Spalte zu wechseln, drücken Sie die Taste.

Zum Bearbeiten der Radiosenderliste die ☐-Taste drücken; dann werden in der Spalte rechts die Radiosender angezeigt. Zum Zurückschalten auf die Fernsehsenderliste die Taste erneut drücken.

Wollen Sie in einem Sendereintrag den Namen des Senders ändern, wählen Sie Umbenennen und wählen dann den betreffenden Sender aus. Dann wird die Bildschirmtastatur eingebendet. Siehe § 6.3 für Informationen über die Benutzung der Bildschirmtastatur.

Im Gegensatz zu analogen Übertragungen erhalten Sender bei digitalen Übertragungen keine eigene Kanalnummer. Nummern werden den Sendern nur in der Reihenfolge zugewiesen, in der sie beim Sendersuchlauf gefunden wurden. Aus diesem Grund können Sie die Nummern der Sender ändern, einfach indem Sie die Sendereinträge in der Liste verschieben. Um einen Sendereintrag zu verschieben, wählen Sie die Verschieben-Option und wählen dann den gewünschten Sender aus. Der gewählte Sendereintrag wird daraufhin dunkel unterlegt. Wenn Sie den Sendereintrag nach oben oder nach unten verschieben, verändert sich dessen Nummer je nach Position. Mit der OK-Taste fixieren Sie ihn.

Sie können Sender sperren, um Ihre Kinder daran zu hindern, diese zu sehen. Um einen Sender zu sperren, wählen Sie die Option Sperren und wählen dann den betreffenden Sender aus. Der ausgewählte Sender wird dann mit einem Schlosssymbol gekennzeichnet (♂). Möchte jemand einen gesperrten Sender sehen, muss die Person die Persönliche Identifikationsnummer eingeben. Diese wird unter Option PIN Code ändern festgelegt. Siehe § 3.4 für weitere Informationen über diese Option. Wollen Sie bei einem gesperrten Sender dessen Sperrung aufheben, markieren Sie den betreffenden Eintrag und drücken die OK-Taste.

Wollen Sie einen Sender löschen, wählen Sie die Option Löschen. Dann wählen Sie mit der OK-Taste den gewünschten Sender und drücken dann die EXIT-Taste. Sie müssen darauf-

hin den Vorgang bestätigen. Wenn Sie Ja wählen, wird der Eintrag gelöscht. Wenn Sie die Löschung eines Sender rückgängig machen möchten, müssen Sie den Sendersuchlauf erneut durchführen.

Wenn Sie in der linken Spalte die Option Sortieren wählen, werden Ihnen folgende Sortiermöglichkeiten angeboten:

Sort A–Z nach Sendername

Sort Codiert-FTA Pay-TV-Sender bis kostenfreie Sender

Sort FTA–Codiert kostenfreie Sender bis Pay-TV-Sender

Sort Fav–KeineFav Favoritensender bis zu anderen, die nicht zu den Favoriten gehören.

6.2 Bearbeiten der Favoritenliste

Sie können Ihre eigene Favoritenliste erstellen. Tatsächlich können Sie mehrere Favoritenlisten erstellen. Dann enthält jede eine 'Gruppe' der von Ihnen ausgewählten Sender.

Favoritenliste bearbeiten Favoritenliste Favoritenkanäle TV Kanaliste News 7 DTG-TV 1 2 S3 Engine Film 9 DTG-TV 3 3 S4 Graphics Musik 11 P06: X.1 Extende... 4 S5 Text Sport ---NEW--- 8 S6 Receiver 6 S8 Names 7 DTG-TV 1 8 DTG-TV 2 9 DTG-TV 3 10 DTG-TV 5 11 P06: X.1 Extende... 12 3.10.6.4 TV Ausszahl von beverzugten Kanalien in der Kanaliste Bewegung des Cursor Bewegung der Cursor zur Favoritenliste oder Kanaliste Vorhergebendes Menu Andere Gewer Namen Löschen

Öffnen Sie das Favoritenliste be-arbeiten-Menü. Die Anzeige auf dem Bildschirm sollte wie die Abbildung links aussehen.

Es gibt drei Spalten.

• Gruppenliste (links)
• Favoritenliste (in der Mitte)
• Senderliste (rechts)

Die Senderliste enthält alle zur Verfügung stehenden Sender. Dagegen enthält die Favoritenliste nur die Sender, die Sie ausgewählt und der markierten Gruppe hinzugefügt haben. Wenn Sie den Markierungsbalken in der Gruppenliste nach oben oder unten bewegen, werden in der Favoritenliste jeweils die

Favoritensender angezeigt, die der jeweils markierten Gruppe angehören.

Sie können bis zu 30 Gruppen definieren. Wollen Sie eine Gruppe hinzufügen, wählen Sie in der Gruppenliste die NEW-Option; dann wird die Bildschirmtastatur eingeblendet. Siehe § 6.3 für Informationen über die Benutzung der Bildschirmtastatur.

Wenn Sie eine Gruppe umbenennen möchten, markieren Sie den betreffenden Eintrag in der Gruppenliste und drücken die F2 -Taste; dann wird die Bildschirmtastatur eingeblendet. Siehe § 6.3 für Informationen über die Benutzung der Bildschirmtastatur.

Wenn Sie eine Gruppe löschen möchten, markieren Sie die betreffende Gruppe und drücken die F3 -Taste; dann werden Sie aufgefordert, den Vorgang zu bestätigen. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

Sie können einer Gruppe weitere Favoritensender hinzufügen. Gehen Sie dazu wie folgt vor:

1. In der Gruppenliste den Markierungsbalken auf die betreffende Gruppe bringen und dann die ⒷK -Taste drücken, um diese Gruppe auszuwählen. Dann springt der Markierungsbalken in die Senderliste.
2. Um der ausgewählten Gruppe einen Sender hinzuzufügen, bringen Sie den Markierungsbalken auf den Eintrag des gewünschten Senders und drücken die OK-Taste. Dann wird der ausgewählte Sender der Favoritenliste hinzugefügt. Wollen Sie weitere Sender hinzufügen, wiederholen Sie diese Schritte.

3. Die F1 -Taste drücken, so dass der Markierungsbalken in die Favoritenliste springt. Mit der OK-Taste können Sie einen Favoriten-Eintrag löschen.

4. Wollen Sie eine andere Gruppe auswählen, drücken Sie erneut die F1 -Taste. Durch Drücken der F1 -Taste springt der Markierungsbalken von Spalte zu Spalte.

Sie können die Reihenfolge der Einträge in einer Favoritenlisten ändern, indem Sie Einträge nach oben oder unten verschieben. Um einen Eintrag in der Favoritenliste nach oben oder unten zu verschieben, bringen Sie den Markierungsbalken auf den betreffenden Eintrag und drücken die F2 -Taste. Der gewählte Eintrag wird daraufhin dunkel unterlegt. Bewegen Sie den Eintrag zur gewünschten Position und drücken Sie die Taste OK.

Um Radiosender hinzuzufügen, drücken Sie die -Taste. Dann werden in der Senderliste die verfügbaren Radiosender aufgelistet. Wollen Sie nach dem Hinzufügen von Radiosenden wieder die Liste mit den Fernsehsendern sehen, drücken Sie erneut die -Taste.

Mithilfe der Favoritenliste können Sie Ihre Lieblingssender schneller auswählen. Siehe § 5.2.2 für weitere Erläuterungen dazu.

6.3 Die Benutzung der Bildschirmtastatur

Favoritenliste bearbeiten Tastatur A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Del Andere Leerzeichen Speichern Unbenzenet Buchstaben auswahlen Bewegl den Cursor Vorbergehendes Monu Buchstaben auswahlen

Sie können die Markierungsfläche mit den Tasten ◀ und ▶ horizontal und mit den Tasten ▲ und ▼ vertikal bewegen. Wenn Sie bei einer Bildschirmtaste die Ⓞ-Taste drücken, wird der entsprechende Buchstabe in die Eingabezeile eingegeben. Zum Einfügen eines Leerzeichens wählen Sie die Bildschirmtaste Leerzeichen.

Zum Schreiben von Kleinbuchstaben oder Ziffern wählen Sie die Bildschirmtaste Andere.

Um einen Buchstaben zu löschen, setzen Sie den Cursor rechts neben den betreffenden Buchstaben und wählen die Bildschirmtaste Löschen. Sie müssen abschließend immer die Bildschirmtaste Speichern wählen; sonst wird nach Drücken der EXIT-Taste der eingegebene Name nicht gespeichert.

6.4 Übertragung von Receiverdaten

Im Digitalreceiver sind die folgenden Daten gespeichert:

• Senderliste
• Favoritenlisten
• Bevorzugte Einstellungen

Es ist möglich, diese Receiverdaten des Digitalreceivers auf einen anderen Digitalreceiver desselben Typs zu überspielen. Dazu verbinden Sie die beiden Geräte mit einem RS-232-Kabel. Zum Übertragen der Receiverdaten gehen Sie folgendermaßen vor:

1. Das eine Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers anschließen, das andere an den entsprechenden Anschluss des anderen Digitalreceivers.
2. Schalten Sie den Digitalreceiver ein, dessen Daten überspielt werden sollen.
3. Das Menü Installation > Übertragung/Kopieren der Programmliste zu einem anderen Receiver öffnen. Sie werden um Bestätigung gefragt. Wählen Sie Ja.
4. Um den Datentransfer zu starten, den anderen Digitalreceiver, also das Zielgerät, einschalten.
5. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das Fortschreiten der Datenübertragung.
6. Nach Vollzug des Transfers den Ziel-Digitalreceiver erneut starten.

Kapitel 7

Aktualisierung der Firmware

Der Digitalreceiver arbeitet mit einer stabilen und praktischen Firmware. Zur Verbesserung des Digitalreceivers wird jedoch gegebenenfalls eine neue Firmware herausgegeben. Auf der Topfield Website können Sie die neueste Firmware erhalten. Außerdem wird Ihnen ein Programm zur Firmware-Aktualisierung zur Verfügung gestellt, das unter den meisten Windows-Versionen ausgeführt werden kannhttp://www.i-topfield.com.

7.1 Überprüfen der Firmware-Daten

Sie müssen die Firmware-Daten Ihres Digitalreceivers erst prüfen, bevor Sie eine neue Firmware herunterladen. Öffnen Sie das Information > Receiver Status-Menü. Die Anzeige auf dem Bildschirm sollte so aussehen wie in der Abbildung links.

Notieren Sie sich die System Identifikation (ID), und laden Sie nur eine Firmware-Version mit der selben System-Identifikation herunter.

HINWEIS

Sie können zur Aktualisierung nur eine Firmware mit der selben System-Identifikation nehmen. Sonst schlägt die Firmware-Aktualisierung fehl.

7.2 Von Ihrem Computer über die Schnittstelle RS-232

Es ist möglich, von Ihrem Computer aus eine neue Firmware auf den Digitalreceiver aufzuspielen. Dazu müssen Sie beide Geräte mit einem RS-232 Kabel verbinden. Sie benötigen dazu TFD-Down, ein Programm zur Übertragung der Firmware. Dieses können Sie herunterladen von der Website http://www.i-topfield.com.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Die neue für Ihren Digitalreceiver geeignete Firmware von der TopfieldWebsite herunterladen.

2. Schalten Sie den Digitalreceiver aus.

3. Schließen Sie ein Ende des RS-232 Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers an und das andere Ende an den entsprechenden Anschluss Ihres Computers.

4. Das Programm TFD-Downausführen.

Sie bedienen das TFD-Down-Programm wie folgt:

1. Klicken Sie auf die Schaltfläche Find, um die Datei mit der neuen Firmware auszuwählen.

2. Auf die download-Schaltfläche klicken. Dann den Digitalreceiver einschalten, damit der Dateitransfer beginnt.

3. Auf dem Bildschirm wird ein Countdown angezeigt.

4. Nach Beenden des Dateitransfers den Digitalreceiver erneut starten.

7.3 Von einem anderen Digitalreceiver über die Schnittstelle RS-232

Es ist möglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie einen anderen Digitalreceiver des gleichen Typs mit einem RS-232-Kabel anschließen. Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Schalten Sie den Ziel-Digitalreceiver aus.
2. Das eine Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232-Anschluss des Digitalreceivers anschließen, das andere an den entsprechenden Anschluss des anderen Digitalreceivers.
3. Den Digitalreceiver, der als Quelle dient, einschalten, falls er nicht bereits eingeschaltet ist.
4. Das Menü Installation > Übertragung/Kopieren der Software zu einem anderen Receiver öffnen, so dass Sie um Bestätigung gefragt werden; wählen Sie Ja.
5. Den Digitalreceiver, dessen Firmware aktualisiert werden soll, einschalten, damit der Firmware-Transfer beginnt.
6. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das Fortschreiten der Firmware-Übertragung.
7. Nach Vollzug des Firmware-Transfers den Ziel-Digitalreceiver erneut starten.

Index

16:9, 19

16:9 Bildformat, 19

4:3, 19

A/V Ausgangssignal, 17

Alles, 24

ANT, 9, 11

AUDIO L, 13

AUDIO L/R, 10

Audio Modus, 21

AUDIO R, 13

Audio Sprachwahl, 17

Automatisch, 26

Bildmitte, 20

Breitbild-Fernsehgerät, 19

Button, 4

Darstellung, 19

Datum, 37

Dauer, 37

download, 48

DVB, 1

Einmal, 37

Einstellung/Modus wählen, 21, 22, 37

Elektronische Programmführer, 34

Favoritenliste bearbeiten, 41

Fernsehsenderliste, 40

Find, 48

FTA + CAS, 27

FTA only, 27

FTA/Scrambled, 27

HDMI, 10, 12

HDMI Output, 20

hochauflösend, 20

Info-Box, 32

Info-Box Anzeigedauer, 25

Jeden Tag, 37

Jeden Werktag, 37

Jedes Wochenende, 37

Jugendschutz, 23

Kanal, 27

Kanalliste bearbeiten, 39

Kanalsuchlauf, 26

Kindersperre aus, 24

Löschen, 40

Leerzeichen, 43

Letterbox, 19

Manuell, 27

Menüsprache, 16

Mono, 21

Multifeed, 35

NEW, 42

Normalbild-Fernsehgerät, 19

NTSC, 17

Ortszeit, 22

OSD Transparenz, 24

PAL, 17

PIN, 23

PIN Code ändern, 24

Position der Infobox, 25

Radio, 36

Radiosenderliste, 40

Receiver Status, 46

RF LOOP OUT, 9, 11

Sommerzeitumstellung, 23

Sort A–Z, 41

Sort Codiert-FTA, 41

Sort Fav–KeineFav, 41

Sort FTA–Codiert, 41

Sortieren, 41

Spannungsversorgung 5V, 26

Sperre, 23

Sperren, 40

Spezifikationen, 9, 10

Spracheinstellung, 16

Start Search, 27

Stereo, 21

Suchlauf, 26, 27

System Einstellungen, 24, 25

System Identifikation (ID), 47

Tastatur, 43

TFD-Down, 48

Timerliste, 36

Timerliste, 36

Transponder, 1

TV, 10, 12, 20, 36

TV Typ, 18, 20

Typ, 36

Übertragung/Kopieren der Programm- liste zu einem anderen Receiver, 45

Übertragung/Kopieren der Software zu einem anderen Receiver, 49

Umbenennen, 40

Untertitel, 33

Untertitelsprache, 17

VCR, 10, 14

Verschieben, 40

Videorecorder Scart Auswahl, 19

Videotext, 34

Weckzeit, 37

Werkseinstellung, 27

Wöchentlich, 37

Zeitdifferenz, 21, 22

Zeiteinstellung, 21, 24

Zeitformat, 23

Zugangsberechtigung, 24

Zur richtigen Entsorgung dieses Produktes

Dieses Kennzeichen auf einem Produkt oder der Begleitdokumentation soll darauf hinweisen, dass das Produkt nach dem Ablauf seiner Nutzungsdauer nicht mit gewöhnlichem Hausmüll entsorgt werden sollte. Um mögliche Umweltschäden oder Gefährdungen für den Menschen durch unkontrollierte Abfallbeseitigung zu vermeiden, trennen Sie dieses Produkt bitte von anderen Abfallsorten und entsorgen es verantwortungsbewusst im Sinne der Wiederverwertung materieller Ressourcen.

Sie sollten entweder den Händler, bei dem Sie das Produkt gekauft haben, oder Ihre Gemeindeverwaltung kontaktieren, um Informationen zur umweltgerechten Entsorgung und Wiederverwertung dieses Produktes zu erlangen.

Geschäftsinhaber sollten sich mit ihrem Lieferanten in Verbindung setzen und die Geschäftsbedingungen des Kaufvertrages nachprüfen. Dieses Produkt sollte nicht gemeinsam mit anderem gewerblichem Abfall entsorgt werden.

Topfield wird den in dieser Anleitung beschriebenen Digitalreceiver kontinuierlich weiter verbessern. Einige Erläuterungen und Abbildungen in dieser Anleitung können deshalb vom Ihnen vorliegenden Digitalreceiver abweichen.
