Produkttyp	Elektronischer Raumtemperaturregler mit Triac-Ausgang
Modellvarianten	RTRt-E 525 80 / 81 / 84 / 86
Versorgungsspannung	AC 230 V (195 … 253 V, 50/60 Hz) oder AC 24 V (20 … 30 V, 50/60 Hz) je nach Variante
Schaltstrom (dauernd)	0 … 1,2 A (cos φ = 1) für AC 230 V; 0 … 0,8 A (cos φ = 1) für AC 24 V; abhängig von Wirkrichtung
Temperaturbereich	5 … 30 °C
Temperaturabsenkung	ca. 3 K (über externen Schaltkontakt oder Schalter)
Zyklusdauer (Puls-Weiten-Modulation)	5 … 10 Minuten (Summe von Ein- und Auszeit)
Proportionalband	1,5 K
Ausgang	Triac, geräuschlos, Schalten im Nulldurchgang
Schutzart Gehäuse	IP 30
Schutzklasse	II (nach entsprechender Installation)
Betriebstemperatur	-10 … 40 °C
Lagertemperatur	-25 … 70 °C
Gewicht	ca. 75 g
Montage	Direkte Wandmontage oder auf UP-Dose (Unterputzdose)
Wirkrichtung umschaltbar	Ja (über Steckbrücke: stromlos geschlossen oder stromlos offen für Heizen/Kühlen)
Heizen/Kühlen umschaltbar	Ja (über Steckbrücke oder Variantenauswahl)
Externer Fühler	Optional (Typ 193 720 oder 190 021), verlängerbar bis 50 m
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Elektrischer Anschluss	Nur durch Elektro-Fachmann, stromkreis spannungsfrei schalten
Ersatzteile	Fernfühler optional nachrüstbar; andere Teile nicht vom Benutzer ersetzbar
Verwendungszweck	Temperaturregelung in trockenen, geschlossenen Räumen (Heizung/Klima)

Häufig gestellte Fragen - RTRT-E 52587 Eberle

Wie wird die gewünschte Raumtemperatur eingestellt?

Was bedeutet die Temperaturabsenkung?

Wie wird die Wirkrichtung (stromlos geschlossen/offen) eingestellt?

Kann ich den Regler auch zum Kühlen verwenden?

Welche Lasten kann der Triac-Ausgang schalten?

Wo soll der Regler montiert werden?

Wie schließe ich einen externen Fernfühler an?

Was ist bei der Reinigung zu beachten?

Darf ich das Gerät selbst öffnen oder reparieren?

Was bedeutet die leuchtende Lampe im Gerät?

BEDIENUNGSANLEITUNG RTRT-E 52587 Eberle

Montage- und Bedienungsanleitung elektronischer Raumtemperaturregler mit Triac-Ausgang RTRt-E 525 80 /81/ 84 /86

Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.

Um Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen ergriffen werden.

Dieses unabhängig montierbare Gerät dient der Regelung der Temperatur ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Das Gerät ist gemäß VDE 0875 T.14 bzw. EN 55014 funkentstört und arbeitet nach der Wirkungsweise 1Y (EN 60730).

1. Anwendungsbereich

Verwendung:

Der elektronische Temperaturregler mit Triac-Ausgang kann verwendet werden für:

• Warmwasser-Heizanlagen in Verbindung mit elektrothermischen Stellantrieben (stromlos geschlossen oder offen) wie, Warmwasser-, Konvektor- oder Fußbodenheizung.
• Elektrische Konvektor-, Fußboden-, Decken- und Speicherheizung in Verbindung mit einem Schütz
  • Nachtstromspeicherheizung
  • Klimaanlagen (nur Kühlen)

Merkmale

• Temperaturabsenkung
- Wirkrichtung umschaltbar, zur Verwendung von Stellantrieben: Stromlos offen oder stromlos geschlossen
• Umschaltbar zwischen Heizen und Kühlen
- Varianten mit Schalter Tag/Nacht/Uhrbetrieb
- Varianten mit Lampe „Wärmeanforderung“
- Varianten für AC 24 V oder AC 230 V
- Anschluß eines externen Fühlers möglich
- mit elektronischem Lastschalter daher: geräuschlos langlebig
- Zur direkten Wandmontage oder auf UP-Dosen

2. Funktionsbeschreibung

Variante ohne Schalter (Typ RTRt-E 525 80/84/86)

Die gewünschte Temperatur wird durch den Einstellknopf festgelegt. Der Regler schaltet die zugehörige Wärmequelle (Stellglied) solange, bis die Temperatur erreicht ist.

Uhr-Betrieb (durch externe Schaltuhr);

Die am Einstellknopf gewählte Temperatur wird um ca. 3 °C reduziert, wenn der Kontakt an Klemme 8 geschlossen ist.

Variante mit Schalter (Typ RTRt-E 525 81)

Dauerhaft Tagtemperatur:

Die gewünschte Temperatur wird durch den Einstellknopf festgelegt. Der Regler schaltet die zugehörige

Wärmequelle (Stellglied) solange, bis die Temperatur erreicht ist.

Dauerhaft Nachttemperatur:

Die am Einstellknopf gewählte Temperatur wird dauerhaft um ca. 3 °C reduziert.

Uhr-Betrieb (durch externe Schaltuhr):

Die am Einstellknopf gewählte Temperatur wird um ca. 3 °C reduziert, wenn der Kontakt an Klemme 8 geschlossen ist.

Varianten mit Lampe:

Die Lampe leuchtet, wenn der Regler Wärme anfordert.

Wärmeanforderung des Reglers:

Über den eingebauten Triac wird die Wärmequelle (Stellglied) mit unterschiedlich langen Impulsen geschaltet (Puls-Weiten-Modulation). Die Länge der Impulse ist abhängig von der Differenz zwischen eingestellter zu tatsächlicher Raumtemperatur. Die Summe der Zeiten von Impuls und Pause beträgt ca. 5...10 Min.

Bei großen Temperaturdifferenzen schaltet der Regler dauerhaft ein bzw. aus z. B. bei Temperaturabsenkung.

Umschalten der Wirkrichtung (nur RTRt-E 525 80/81):

Über die Steckbrücke kann eingestellt werden ob der Regler Stellantriebe „stromlos geschlossen“ oder „stromlos offen“ ansteuern soll. Der Regler ist auch geeignet zur Klimatisierung, für Anwendungen „nur Kühlen“.

Steckbrücke(rechts oben	für Ventile	wenn Ventilstromlosgeschlossen
rechts gesteckt(Auslieferzustand)	stromlosgeschlossen	Heizen
links gesteckt stromlos offen Kühlen

Varianten ohne Steckbrücke

(z.B. RTRt-E 525 84/86):

Wirkrichtung siehe Deckelschaltbild.

3. Montage

Der Regler soll an einer Stelle im Raum montiert werden, die:

- für die Bedienung leicht zugänglich ist.

- frei von Vorhängen, Schränken, Regalen etc. ist

- freie Luftzirkulation ermöglicht

- frei von direkter Sonneneinstrahlung ist

- frei von Zugluft ist (öffnen von Fenstern und Türen)

- nicht direkt von der Wärmequelle beeinflußt wird

- nicht an einer Außenwand liegt

• ca. 1,5m über dem Fußboden liegt.

Montage direkt auf UP-Dose, oder mit Adapter-rahmen ARA 1E.

Elektrischer Anschluß

Achtung! Stromkreis spannungsfrei schalten

Anschluß in folgenden Schritten:

• Abziehen des Temperatur-Einstellknopfes
• Mit einem Schraubendreher den Befestigungshaken nach außen drücken.
  • Abnehmen des Gehäuseoberteils
• Anschluß gemäß Schaltbild (s. Gehäuseoberteil) durchführen
• Hinweise beachten

Anschluß des Fernfühlers:

• Entfernen des internen Fühlers

(s. Bild)

- Anschluß des externen Fühlers an die Klemmen 11, 12 siehe Schaltbild im Gerät).

Der Fernfühler kann mit einem 2-adrigen Kabel bis auf ca. 50 m verlängert werden (230 V-Kabel erforderlich). Enge Parallelführung mit Netzleitungen sollte vermieden werden.

4 Besondere Hinweise

• Der Triac ist nicht geschützt. Überlast oder Kurzschluß der Last führt zur Zerstörung des Triac.
• Das Abschalten der Last erfolgt im Strom-Nulldurchgang, dadurch kann ein Schütz ohne Zusatzmaßnahmen direkt angesteuert werden.
• Während der Einschaltdauer ist der Triac ständig leitend, es erfolgt kein Phasenanschnitt.

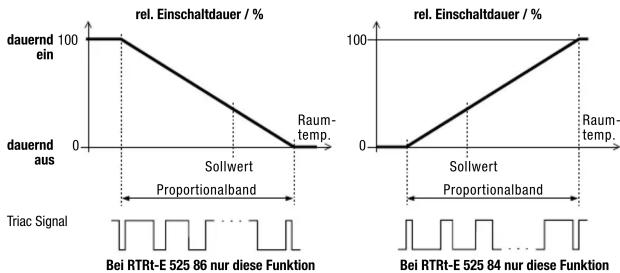

5 Funktionsdiagramm

Verlauf der relativen Einschaltdauer (Tastverhältnis) in Abhängigkeit von der Temperatur für:

Brücke rechts: „stromlos geschlossen“, Heizen Brücke links: „stromlos offen“, Kühlen

6 Technische Daten

Typ RTRt-E 525 80/81/84/86
Artikel-Nr.	515	1901	515	1905	515	1911/14	515
Versorgunsspannung AC 24V (20 ... 30 V, 50/60 Hz) AC 230 V (195)						... 253 V, 50/60 Hz
Schaltstrom
dauernd (siehe Hinweis)		0 ... 1,2 A (cos φ =1)*				0 ... 0,8 A (cos φ =1)*
		0 ... 0,7 A (cos φ =0,6)*				0 ... 0,5 A (cos φ =0,6)
kurzzeitig für 2 s max. 5 A max. 5 A
Schaltbare Stellantriebe		5 (3 W elektrothermisch)				5 (3W elektrothermisch)
Schaltspannung		= Betriebsspannung
Temperaturbereich		5 ... 30 °C
Bereichseinengung		im Einstellknopf
Temperaturabsenkung		ca. 3 K
Zyklusdauer		5 ... 10 Min. (Summe von Ein- und Auszeit der Puls-Weiten- Modulation)
Ausgang		Triac
Temperaturfühler		intern
Fernfühler(optional)		Typ 193 720 Länge 4 mTyp 190 021 (für Wandmontage) beide verlängerbar auf 50m
Proportionalband		1,5 K (Bei dieser Istwertänderung ändert sich die Stellgröbenahezu linear zwischen 0 und 100%, außerhalb diesesBereiches ist ständig ein bzw. aus)
Schutzart Gehäuse		IP 30
Schutzklasse		II (nach entsprechender Installation, siehe Achtung)
Betriebstemperatur		-10 ... 40°C
Lagertemperatur		-25 ... 70°C
Gewicht		~75 g

* Hinweis: Bei umgekehrter Wirkrichtung (RTRt-E 525 84 oder Brücke links bei RTRt-E 525 80/81) und Betrieb ohne Fernfühler sollte der Dauerstrom 0,5 A nicht überschreiten.

7 Schaltbild

RTRt-E 525 80/81

8 Maßbild

RTRt-E 525 84/86

468 931 012 930-02

EBERLE

8 Dimensions

RTRt-E 525 84/86
