RTF-SE - Thermostat AEG - Kostenlose Bedienungsanleitung

Produkttyp	Thermostat
Marke	AEG
Modell	RTF-SE
Abmessungen (B x H x T)	ca. 80 x 85 x 30 mm
Gewicht	ca. 120 g
Stromversorgung	2x AAA-Batterien
Anzeige	LCD-Display
Einstellbereich Temperatur	5°C bis 35°C
Genauigkeit	±0,5°C
Heiz-/Kühlmodus	Ja
Programmierbar	Ja, Tages- und Wochenprogramm
Funktionen	Frostschutz, Urlaubsmodus, Kindersicherung
Kommunikation	Kabelgebunden (2-Draht)
Schaltleistung	max. 230 V / 16 A
Schutzart	IP30
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-10°C bis 60°C
Luftfeuchtigkeit	5% bis 95% (nicht kondensierend)
Reinigung	Mit einem trockenen Tuch abwischen; keine Reinigungsmittel verwenden
Sicherheitshinweise	Nur für den Innenbereich; nicht in Feuchträumen installieren
Ersatzteile	Batterien, Wandhalterung (separat erhältlich)
Reparierbarkeit	Batteriewechsel durch Benutzer; interne Reparatur durch Fachpersonal
Energieeffizienzklasse	Klasse IV (gemäß EU-Richtlinie)

Häufig gestellte Fragen - RTF-SE AEG

Wie wechsle ich die Batterien im AEG RTF-SE Thermostat?

Entfernen Sie die Abdeckung auf der Vorderseite. Die Batterien (2x AAA) befinden sich im unteren Fach. Achten Sie auf die Polarität.

Kann ich das Thermostat selbst installieren?

Ja, die Installation ist einfach. Schalten Sie die Heizung aus, schließen Sie die Kabel gemäß der Anleitung an und setzen Sie den Thermostat auf die Wandplatte.

Was bedeutet der Fehlercode E1 auf dem Display?

E1 zeigt einen Sensorfehler an. Überprüfen Sie die Verkabelung und tauschen Sie gegebenenfalls den Sensor aus.

Wie stelle ich ein Wochenprogramm ein?

Drücken Sie die Taste 'Programm', wählen Sie den Wochentag und stellen Sie die gewünschten Temperaturen für die Zeitfenster ein. Bestätigen Sie mit 'OK'.

Warum heizt der Thermostat nicht, obwohl die Heizung an ist?

Überprüfen Sie die Einstellungen: Ist die Solltemperatur höher als die Raumtemperatur? Ist der Heizmodus aktiv? Kontrollieren Sie auch die Batterien.

Wie aktiviere ich den Frostschutzmodus?

Drücken Sie die Taste 'Frost' oder navigieren Sie im Menü zu 'Frostschutz'. Der Thermostat hält die Raumtemperatur bei ca. 5°C.

Kann ich den Thermostat auch für Kühlsysteme verwenden?

Ja, schalten Sie im Menü zwischen Heiz- und Kühlmodus um. Stellen Sie sicher, dass Ihr System kompatibel ist.

Das Display bleibt dunkel. Was kann ich tun?

Überprüfen Sie die Batterien. Wenn diese leer sind, tauschen Sie sie aus. Bei anhaltendem Problem könnte ein interner Fehler vorliegen.

Wie reinige ich das Thermostat?

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, da dies das Gerät beschädigen könnte.

Wo finde ich die Bedienungsanleitung für das RTF-SE?

Die Anleitung liegt dem Gerät bei oder kann auf der Website des Herstellers als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG RTF-SE AEG

Bedienung und Installation

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Funk-Heizungsregler mit Schuko-Zwischenstecker

Sicherheitshinweis / Entsorgung

Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Nach der Installation ist der Betreiber, durch die ausführende Installationsfirma, in die Funktion und Bedienung der Regelung einzuweisen.

Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.

Inhaltsverzeichnis

1. Kurzanleitung
2. Anwendung
3. Funktion allgemein / Installation / Wartung
4. Inbetriebnahme
   4.1 Anlernfunktion (Funkverbindung herstellen)
   4.2 Anlernbare Gerätetypen (Funktionstypen)
   4.3 Anzeige des Installationsmodus
   4.4 Funktions- und Zuordnungskontrolle der Funkverbindung
5. Leuchtanzeigen am Funk-Heizungsregler
6. Master-Slave-Regelung (Automatikbetrieb für mehrere Räume durch einen zentralen Funk-Raumtemperaturfühler mit Uhr)
   6.1 Begriffserklärungen
   6.2 Master-Slave-Regelung installieren
   6.3 Master-Slave-Funktionen
7. Alle Funk-Raumtemperaturfühler vom Funk-Heizungsregler abmelden (gesamten Empfangskanal löschen)
   7.1 Einzelne Funk-Raumtemperaturfühler vom Funk-Heizungsregler abmelden
8. Notlauffunktion und -Anzeige bei Funkunterbrechung
9. Technische Daten
10. Maßzeichnung
11. Kombinationsmöglichkeiten Funk-Raumtemperaturfühler (Sender) – Funk-Heizungsregler (Empfänger)

1. Kurzanleitung

1.) Funk-Raumtemperaturfühler (Sender) in Betrieb nehmen und Funk-Heizungsregler (Empfänger) in die Steckdose einstecken

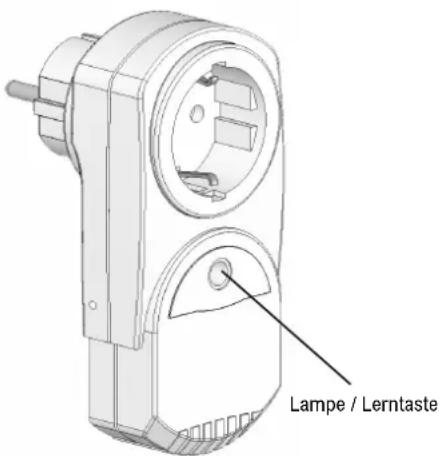

2.) Lerntaste am Funk-Heizungsregler kurz drücken → Lampe blinkt rot
3.) Funk-Raumtemperaturfühler in den Lernmodus schalten bis die Lampe am Funk-Heizungsregler grün blinkt
4.) Funk-Raumtemperaturfühler an geeigneter Stelle montieren, gewünschten Temperaturwert einstellen, die Regelung ist nun aktiv

2. Anwendung

Dieser Funk-Heizungsregler (Empfänger) wurde speziell für mobile Heizkörper entwickelt und wird zusammen mit einem oder mehreren Funk-Raumtemperaturfühlen (Sender) verwendet. Für andere, vom Hersteller nicht vorherzusehende Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten.

3. Funktion allgemein / Installation / Wartung

Der 234446 RTF-SE empfängt von den angelernten Funk-Raumtemperaturfühlen (Sender) die Soll- und Istwerte und schaltet bei Unterschreitung des Sollwertes die Heizung ein. An den Funk-Heizungsregler (Empfänger) können bis zu 2 Funk-Raumtemperaturfühler unterschiedlichen Typs angelernt werden (vgl. Punkt. 4.2). Bei Netzausfall oder Wiederinbetriebnahme bleiben die angelernten Funk-Raumtemperaturfühler gespeichert, die Regelung ist nach Netzwiederkehr innerhalb von max. 5 Minuten wieder aktiv. Der Funk-Raumtemperaturfühler mit Uhr verfügt über eine Ein/Aus-Taste, mit der die Regelung außer Betrieb genommen werden kann. Wird ein Funk-Heizungsregler ohne Funk-Raumtemperaturfühler mit Uhr verwendet, ist eine vollständige Deaktivierung der Heizungsregelung für diesen Raum, durch Herausziehen des Funk-Heizungsreglers aus der Steckdose möglich. Die Reichweite der Funkverbindung ist in starkem Maße von den räumlichen Bedingungen und dem Batterieladestand der Funk-Raumtemperaturfühler abhängig. So verringern armierte Wände und Decken sowie Metallgehäuse die Funkreichweite. Das Gerät ist wartungsfrei.

4. Inbetriebnahme

Nach Einstecken in die Steckdose ist der Funk-Heizungsregler (Empfänger) sofort betriebsbereit und es können die zugehörigen Funk-Raumtemperaturfühler (Sender) angelert werden (Punkt 4.1). Bei mobilen Heizkörpern ist bei Standortwechsel, auf die Anschlussleistung und die ausreichende elektrische Absicherung der Steckdose, sowie den festen Sitz des Steckers in der Steckdose zu achten. Nach Zuordnung der Funk-Raumtemperaturfühler an den Funk-Heizungsregler ist die Heizfunktion durch Prüfung über die reale Funkstrecke nachzuweisen. Hierzu wird der Sollwert des Funk-Raumtemperaturfühlers auf den Maximalwert gestellt. Nach max. 3 Minuten muss sich die Heizung aktivieren. Wird die Installation bei Umgebungstemperaturen nahe dem Maximalwert von ca. 30°C durchgeführt, müssen der oder die Funk-Raumtemperaturfühler vorsichtig mit Kältespray beaufschlagt werden. Hierbei ist auf einen gemäßigten Gebrauch des Kältesprays zu achten und nur der Bereich des internen NTC-Temperatursensors im Bereich der unteren Lüftungsschlitze zu besprühen.

Achtung! Kein Kältespray auf ein eventuell vorhandenes Display sprühen, Display durch geeigneten Schutz abdecken.

4.1 Anlernfunktion (Funkverbindung herstellen)

Mit der Anlernfunktion wird ein Funk-Raumtemperaturfühler (Sender) dem jeweiligen Funk-Heizungsregler (Empfänger) zugeordnet.

Vor dem Anlernen:

Aus folgenden 3 Ausgangssituationen kann ein Funk-Raumtemperaturfühler an einen Funk-Heizungsregler angelernt werden:

1.) An den Funk-Heizungsregler ist noch kein Funk-Raumtemperaturfühler angelernt worden. In diesem Fall leuchtet die Lampe des Funk-Heizungsregler dauernd rot.
2.) An den Funk-Heizungsregler sind bereits innerhalb der letzten Stunde ein oder mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall leuchtet die Lampe des Funk-Heizungsreglers grün und zeigt somit die korrekte Funkverbindung zu diesen Fühlern an.
3.) An den Funk-Heizungsregler sind bereits vor länger als 1 Stunde ein oder mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall ist die Lampe des Funk-Heizungsregler aus und zeigt somit die korrekte Funkverbindung zu diesen Fühlern an.

Anlernvorgang:

Hinweis: Um den Anlernmodus der Funk-Raumtemperaturfühler zu aktivieren, beachten Sie bitte deren Bedienungs- bzw. Installationsanleitung. Üblicherweise gibt es eine Lerntaste am Fühler. Bei Funk-Raumtemperaturfühlern mit Display ist jedoch auch eine Tastenkombination mit Displayanzeige möglich.

1.) Lerntaste am Funk-Heizungsregler kurz drücken →Die Lampe des Funk-Heizungsreglers blinkt für maximal 30 Sekunden rot. Wird in dieser Zeit kein Funk-Raumtemperaturfühler angelernt, hört die Lampe auf zu blinken und wechselt wieder in ihren Ausgangszustand.

2.) Am Funk-Raumtemperaturfühler den Anlernvorgang auslösen→Die Lampe des Funk-Heizungsreglers wechselt von rotes in grünes Blinken, die Funkverbindung ist hergestellt.

4.2 Anlernbare Gerätetypen (Funktionstypen)

Funktionstyp Symbol	Senderbeschreibung maximal anlernbare Anzahl
003	[DXNK]	Funk-Raumtemperaturfühler mit Sollwertsteller und Betriebsartenschalter Komfortbetrieb/Energiesparbetrieb	1*
010 Funk-Raumte aturfühler mit Uhr 1**

* Es kann nur ein Sender mit Sollwertsteller angelernt werden. Bei Anlernen eines zweiten Senders mit Sollwertsteller wird der Vorherige gelöscht. Der zuletzt angelernte Sender ist gültig.
** Es kann nur ein Sender angelernt werden. Bei Anlernen eines zweiten Senders wird der Vorherige gelöscht. Der zuletzt angelernte Sender ist gültig.

4.3 Anzeige des Installationsmodus

Die zeitlich begrenzte Anzeige des Installationsmodus am Funk-Heizungsregler, dient der schnelleren Kontrolle der Funkverbindung unter den tatsächlichen Einsatzbedingungen während der Installation. Der Installationsmodus beginnt mit dem erfolgreichen Anlernvorgang eines Funk-Raumtemperaturfühlers und dauert ca. 1 Stunde. Hierbei wird der Installationsmodus durch grünes Dauerleuchten der Lampe angezeigt. Werden mehrere Funk-Raumtemperaturfühler angelernt, beginnt die Zeit ab dem letzten Anlernvorgang erneut. Um die Installationszeit zu verkürzen wird innerhalb dieser Zeit ein eventuell auftretender Verbindungsverlust schon nach ca. 2 Minuten angezeigt. Bei anderen Anzeigen am Funk-Heizungsregler bitte Punkt 5. Leuchtanzeigen beachten. Nach Platzierung des Funk-Raumtemperaturfühlers im zu regelnden Raum, ist am Funk-Heizungsregler nochmals die korrekte Funkverbindung an Hand des grünen Dauerleuchtens der Lampe zu überprüfen. Ist die Funkverbindung unterbrochen, leuchtet die Lampe nach ca. 2 Minuten rot. 1 Stunde nach dem Anlernen erlischt die grüne Lampe und zeigt so den korrekten Betrieb an.

4.4 Funktions- und Zuordnungskontrolle der Funkverbindung

Diese Funktion dient der nachträglichen Kontrolle der richtigen Zuordnung von Funk-Raumtemperaturfühlen (Sender) an verschiedene Funk-Heizungsregler (Empfänger). Verwechselungen werden somit auch zu einem späteren Zeitpunkt leicht erkannt.

→ Anlernvorgang am Funk-Raumtemperaturfühler starten → Die Lampe am Funk-Raumtemperaturfühler blinkt während dieser Zeit rot. Beginnt die Lampe am Funk-Heizungsregler grün zu blinken, ist der Fühler an diesen angelernt und hat Verbindung. Achtung! Bei Funk-Raumtemperaturfühlen mit Lerntaste, die Lerntaste am Funk-Raumtemperaturfühler nur kurz drücken. Wird die Lerntaste am Funk-Raumtemperaturfühler länger als ca. 10 Sekunden gedrückt, wechselt dieser in den Abmeldemodus (vgl. Punkt 7.1).

5. Leuchtanzeigen am Funk-Heizungsregler

Lampe aus: normaler Betriebsmodus, Voraussetzung:

Versorgungsspannung liegt an. (vgl. Punkt 4.1)

dauernd grün: Funk-Raumtemperaturfühler wurde vor weniger als einer Stunde angelernt (vgl. Punkt 4.1)

blinkend grün: manueller Verbindungstest mit einem Funk-Raumtemperaturfühler → Funkverbindung in Ordnung (vgl. Punkt 4.4)

dauernd rot: Verbindungsverlust zu mindestens einem Funk-Raumtemperaturfühler oder kein Fühler angelernt oder alle Fühler wieder gelöscht (vgl. Punkt 8.)

blinkend rot: Lernmodus (vgl. Punkt 4.1)

6. Master-Slave-Regelung (Automatikbetrieb für mehrere Räume durch einen zentralen Funk-Raumtemperaturfühler mit Uhr)

6.1. Begriffserklärungen

Master (Meister, technisch Hauptregler, auch Pilotregler) – ist ein übergeordneter Regler mit höherer Priorität als der Slave-Regler, der sowohl die Temperaturregelung des Raumes beeinflusst in dem er installiert ist, als auch für Energiesparzeiten und Sonderfunktionen in allen Räumen verantwortlich ist, in denen er zusätzlich angelernt wurde.

Slave (Sklave, technisch Folgeregler, auch Satellitenregler) – ist ein untergeordneter Regler mit geringerer Priorität als der Master-Regler, der nur die Temperaturregelung des Raumes beeinflusst, in dem er installiert ist.

Energiesparzeiten – sind Zeiten, in denen im Heizbetrieb auf eine geringere und im Kühlbetrieb auf eine höhere Raumtemperatur geregelt wird um Energie zu sparen. Üblicherweise liegen die Energiesparzeiten während der regelmäßigen Abwesenheit oder Ruhephasen von Personen und können somit als Uhrenprogramm am Master eingegeben werden.

ECO-Temperatur – ECO, auch bekannt als ECON leitet sich aus dem Englischen „economy“ ab und bedeutet Einsparen. In Bezug auf eine Raumtemperaturregelung wird Energie eingespart, indem bei Abwesenheit oder Ruhephasen von Personen, nicht mehr auf den Komforttemperaturwert geregelt wird, sondern auf einen Wert, bei dem durch selteneres Ansteuern der Verbraucher, Energie eingespart wird.

Sonderfunktionen – sind Funktionen die das Master-Gerät auslöst. Zu diesen Funktionen gehören die Urlaubsfunktion, Partyfunktion, Ein/Aus-Funktion, Selbstlernfunktion, sowie der Ventil- und Pumpenschutz. Diese Funktionen sind in der Bedienungs- bzw. Installationsanleitung des Masters beschrieben.

Funk-Heizungsregler (umgangssprachlich auch kurz „Empfänger“) – ist ein Heizungsregler, der die Soll- und Isttemperaturwerte sowie Sonderfunktionen über Funksignale erhält und die sich daraus ergebene Heizungsregelung des Raumes übernimmt.

Funk-Raumtemperaturfühler (umgangssprachlich auch kurz „Sender“) – ist ein Temperaturfühler, der die Raumtemperatur erfasst und diese als Funksignal an den Funk-Heizungsregler sendet. Funk-Raumtemperaturfühler sind in der Regel mit einem Sollwertsteller zum Einstellen der Wunschttemperatur ausgestattet. Ausnahme sind Funk-Raumtemperaturfühler, die der Mittelwertbildung der Raumtemperatur, bei ungleichmäßiger Raumerwärmung dienen. Funk-Raumtemperaturfühler mit Uhr dienen der Einzelraum-Temperaturregelung mit zeitgesteuerter Energiesparfunktion und können als Master eingesetzt werden.

6.2. Master-Slave-Regelung installieren

Die Master-Slave-Regelung ist eine Erweiterung einer vorhandenen Einzelraum-Temperaturregelung. Bei einer Einzelraum-Temperaturregelung ist an jeden Funk-Heizungsregler (Empfänger) eines Raumes, ein Funk-Raumtemperaturfühler mit Sollwertsteller (Sender) angelernt. Um eine Master-Slave-Regelung herzustellen, wird zusätzlich an die Funk-Heizungsregler der einzelnen Räume, ein Funk-Raumtemperaturfühler mit Uhr (Master-Sender) angelernt. Bei der Installation muss nicht auf die Reihenfolge des Anlernens der unterschiedlichen Funk-Raumtemperaturfühler geachtet werden, jedoch ist Punkt 4.2 zu beachten. Im Raum des Masters wird kein anderer Funk-Raumtemperaturfühler installiert. Bei der Master-Slave-Regelung, ist besonders auf die Reichweite der Funkverbindung zu achten, da hier installationsbedingt größere Funkstrecken zu überbrücken sind. Nach der Installation ist daher die Funkverbindung über die gesamte Funkstrecke zu prüfen (vgl. Punkt 4.3 und 4.4).

Der Funk-Raumtemperaturfühler Funktionstyp 003 verfügt über einen Schalter, mit dem zwischen den Betriebsarten Komfortbetrieb und Energiesparbetrieb umgeschaltet werden kann. Innerhalb einer Master-Slave-Installation wechselt die ECO-Funktion des Schalters automatisch in „Teilnahme am Master-Slave-Betrieb“. In Schalterstellung Komfortbetrieb nimmt dieser Raum nicht am Master-Slave-Betrieb teil, es wird permanent auf den eingestellten Sollwert des Raumfühlers geregelt.

6.3. Master-Slave-Funktionen

Zu diesen Funktionen auch die Bedienungs- und Installationsanleitung des verwendeten Masters beachten.

Energiesparfunktion – Die am Master eingegebenen Energiesparzeiten gelten für alle Räume, in denen die Master-Slave-Regelung installiert ist. In den Komfortheizzeiten gelten die eingestellten Temperaturen der einzelnen Slaves. In den Energiesparzeiten gilt die ECO-Temperatur des Masters, jedoch nur, wenn die ECO-Temperatur des Masters kleiner ist als die am Slave eingestellte Komforttemperatur. Die Energiesparfunktion wird für alle Räume mit Slaves auch ausgelöst, wenn am Master die Betriebsart ECO eingestellt ist.

Urlaubsfunktion – Die am Master eingegebene Urlaubszeit gilt für alle Räume, in denen die Master-Slave-Regelung installiert ist. In der Urlaubszeit gilt die Urlaubstemperatur des Masters, jedoch nur, wenn die Urlaubstemperatur des Masters kleiner ist als die am Slave eingestellte Komforttemperatur. Partyfunktion – Die am Master eingegebene Partyzeit gilt für alle Räume, in denen die Master-Slave-Regelung installiert ist. Bis zum Ende der Partyzeit wird in allen Räumen auf die Komforttemperaturwerte der einzelnen Slaves geregelt. Ein/Aus-Funktion – Die Ein/Aus-Funktion am Master gilt für alle Räume, in denen die Master-Slave-Regelung installiert ist. Achtung! In dieser Funktion ist kein Frost-, Ventil- und Pumpenschutz gewährleistet. Sollen diese Funktionen trotz ungewünschter Einschaltung der Heizung gewährleistet werden, ist am Master die Betriebsart „Energiesparbetrieb ECO“, sowie eine entsprechend gewünschte ECO-Temperatur als Frostschutz einzustellen. Ebenfalls besteht die Möglichkeit in allen Räumen die Solltemperatur auf Minimum einzustellen.

Selbstlernfunktion – Ist die Selbstlernfunktion im Justagemenü des Masters aktiviert, gilt sie für alle Räume, in denen die Master-Slave-Regelung installiert ist. Hierbei wird davon ausgegangen, dass sich die Aufheizgeschwindigkeiten der einzelnen Räume nicht wesentlich unterscheiden.

7. Alle Funk-Raumtemperaturfühler vom Funk-Heizungsregler abmelden (gesamten Empfangskanal löschen)

Diese Funktion wird benötigt, um auch funktionsunfähige Sender wieder aus dem Speicher des Funk-Heizungsreglers zu löschen.

→Die Lerntaste am Funk-Heizungsregler gedrückt halten bis die Lampe nach ca.10 Sekunden dauernd rot leuchtet. Das erfolgreiche Löschen des gesamten Empfangkanals, wird durch das rote Dauerleuchten der Lampe des gelöschten Kanals angezeigt, die Regelung ist deaktiviert. Nach dem Löschvorgang ist der Funk-Heizungsregler für ca. 30 Sekunden deaktiviert und reagiert in dieser Zeit nicht mehr auf Tastendruck.

7.1 Einzelne Funk-Raumtemperaturfühler vom Funk-Heizungsregler abmelden

Um nur einen Funk-Raumtemperaturfühler (Sender) vom Funk-Heizungsregler (Empfänger) abzumelden, wird der Funk-Raumtemperaturfühler in den Abmeldemodus geschaltet und zusätzlich die Lerntaste am Funk-Heizungsregler kurz gedrückt. Hierzu die Bedien- und Installationsanleitung des Funk-Raumtemperaturfühlers beachten. Das erfolgreiche Abmelden eines Funk-Raumtemperaturfühlers ist immer, wie unter Punkt 4.4 beschrieben zu kontrollieren. Ist kein weiß

terer Fühler mehr angelernt, leuchtet die Lampe des Funk-Heizungsreglers nach dem Abmelden rot. Sind weitere Fühler vor weniger als einer Stunde angelernt worden, leuchtet die Lampe am Funk-Heizungsregler grün. Sind weitere Fühler vor mehr als einer Stunde angelernt worden, erlischt die Lampe. Achtung! Bei nicht erfolgreicher Abmeldung und Entfernen des Funk-Raumtemperaturfühlers aus dem zu regelnden Raum, jedoch noch innerhalb des Sendebereiches, kommt es zu einer undefinierten Falschregelung. Bei nicht erfolgreicher Abmeldung und Entfernen des Funk-Raumtemperaturfühlers aus dem Sendebereich kommt es zur Verbindungsverlustmeldung und Auslösung der Notlauffunktion.

8. Notlauffunktion und -Anzeige bei Funkunterbrechung

Die Notlauffunktion wird durch unbemerkten Batterieausfall oder sich aus anderen Gründen verschlechternde Funkverbindung, z.B. durch Umstellen von Metallmöbeln, ausgelöst. Wird die Funkverbindung für eine Stunde unterbrochen, löst der Funk-Heizungsregler die Notlauffunktion aus und die Lampe leuchtet rot. Bei Funkunterbrechung wird eine feste Einschaltdauer von 30% gehalten, um ein Auskühlen oder Frostschäden im Raum zu vermeiden. Sind mehrere Funk-Raumtemperaturfühler angelernt, wird der Notlauf immer aktiv, wenn zu einem Fühler Verbindungsverlust besteht. Die 30%-ige Einschaltdauer teilt sich auf in 3 Minuten An und 7 Minuten Aus. Achtung! Die Notlauffunktion wird bei Verbindungsverlust, z.B. durch entladene Batterien, auch im Sommer aktiv. Um ein unbeaufsichtigtes Einschalten von Elektroheizungen und somit ungewollten Energieverbrauch in saisonal genutzten Gebäuden oder Räumen zu vermeiden, wird die netzseitige Abschaltung der Heizung, bei Nichtgebrauch z.B. im Sommer, empfohlen. Hierzu wird die Heizung oder der Funk-Heizungsregler aus der Steckdose gezogen.

9.Technische Daten

Funktionstyp: 100

Versorgungsspannung: 230V/50Hz

Ausgang: Relais-Schließerkontakt Potential 230V

max.13(2)A

Anschluss/Montage: Schutzkontakt-Stecker / Schutzkontakt-Steckdose

Leistungsaufnahme: ca.1VA

Regelbereich: 5 ... 30°C

Schaltdifferenz: ca. 0,5K

Empfangsfrequenz: 868,3MHz

Umgebungstemperatur: max. 40°C

Notlaufbetrieb: 30% Einschaltdauer (ED 30%)

Lagertemperatur -20 ... +70°C

Schutzklasse: II für Verbraucher der Schutzklassen I und II

Schutzart: IP20

Dieses Gerät erfüllt bei bestimmungsgemäßer

Verwendung die grundlegenden Anforderungen

und die übrigen einschlägigen Bestimmungen

der Richtlinie 1999/5/EG.

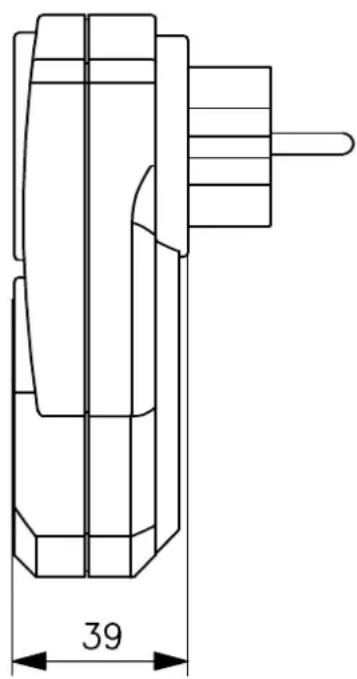

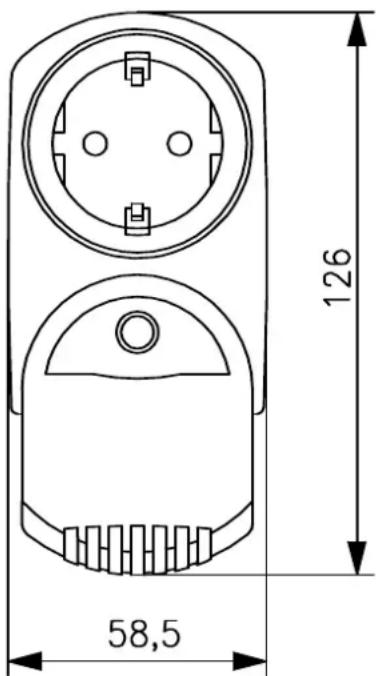

10. Maßzeichnung

11. Kombinationsmöglichkeiten Funk-Raumtemperaturfühler (Sender) – Funk-Heizungsregler (Empfänger)

11.1 Legende

Funk-Raumtemperaturfühler mit Uhr (Funktionstyp 010 – Sender)

Funk-Temperaturregler (Funktionstypen 100 oder 120 – Empfänger)

Funk-Raumtemperaturfühler mit Sollwertsteller und Betriebsartenschalter (Funktionstyp 003 – Sender)

11.2 Einzelraumregelung

oder

11.3 Einzelraumregelung mit beliebig vielen Funk-Temperaturreglern (Empfängern)

oder

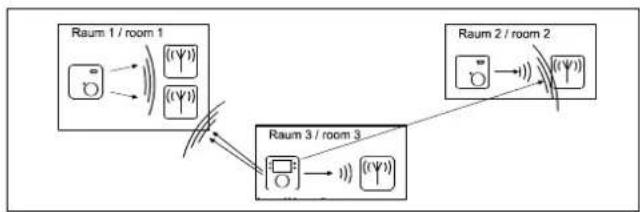

11.4 Master-Slave-Regelung

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden

Tel. [phone] | Fax [phone] | [e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
