STR 7122 Twin - Satellitenempfänger GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Stereo Satellitenreceiver mit zwei Empfangsteilen
Modell	STR 7122 Twin
Abmessungen (B x H x T)	400 mm x 70 mm x 235 mm
Gewicht	ca. 2 kg
Stromversorgung	230 V~, 50/60 Hz
Leistungsaufnahme (Betrieb)	max. 13 W
Leistungsaufnahme (Stand-by)	≤ 5 W
Anzahl Programmplätze	300
Timer	4 x 28-Tage-Timer
Empfangsteile	Zwei separate Empfangsteile A und B für gleichzeitigen Fernseh- und Videobetrieb
LNC-Umschaltung	13 V / 18 V, max. 300 mA, 0/22 kHz, DiSEqC 1.0, ToneBurst
Anschlüsse	2 x F-Buchsen (Input A/B), 3 x EURO-AV (TV, VCR, Decoder), Audio Out (Cinch), HF-Ein-/Ausgang, Antenneneingang
Frequenzbereich (ZF-Eingang)	950 – 2150 MHz
HF-Ausgang	Kanal 28–47 einstellbar, Voreinstellung Kanal 37
Kindersicherung	Sperrfunktion des Receivers über Tastenkombination
Umweltschutz	Recyclingpapier, quecksilber- und cadmiumfreie Batterien, energieeffizienter Stand-by
Lieferumfang	Receiver, Netzkabel, Fernbedienung TP 716 SAT, 2 Batterien, Bedienungsanleitung, Sendertabelle, Symbolkarte
Reinigung und Pflege	Nur mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden; Gerät nicht öffnen; bei Gewitter Netz- und Antennenstecker ziehen.
Reparatur und Ersatzteile	Wenden Sie sich bei Defekten an autorisiertes Fachpersonal oder den Kundendienst. Ersatzteile sind über den Fachhandel erhältlich.

Häufig gestellte Fragen - STR 7122 Twin GRUNDIG

Wie schließe ich den STR 7122 Twin an mein Fernsehgerät an?

Kann ich mit zwei Empfangsteilen gleichzeitig zwei verschiedene Programme sehen?

Wie programmiere ich eine Timeraufnahme?

Wie aktiviere ich die Kindersicherung?

Wie stelle ich die LNC-Oszillatorfrequenz ein?

Was bedeuten die Anzeigen an der Vorderseite?

Wie schalte ich zwischen Empfangsteil A und B um?

Warum habe ich kein Bild, obwohl der Receiver eingeschaltet ist?

Wie kann ich Favoritenprogramme markieren?

Wie passe ich den Modulatorausgang (HF) an mein Fernsehgerät an?

BEDIENUNGSANLEITUNG STR 7122 Twin GRUNDIG

GRUNDIG Zubehör für Satelliten-Empfangsanlagen

6 Besonderheiten

8 Aufstellen und Sicherheit

Aufstellen, Sicherheit, Umwelt

10 Auf einen Blick

Die Vorderseite

Die Rückseite

Die Fernbedienung

Batterien einlegen

14 Anschließen und Einschalten

Satellitenantenne anschließen

Geräte über das EURO-AV-Kabel anschließen

Fernsehgerät anschließen

Videorecorder anschließen

Decoder anschließen

HiFi-Anlage anschließen

Geräte über ein HF-Antennenkabel anschließen

Satellitenreceiver an das Netz anschließen

Aus Bereitschaft einschalten

18 Empfangsteil und Programm wählen

Empfangsteil A oder B wählen

Anwahl eines Satellitenprogrammes

INHALT

19 Vorprogrammierung

Informationen zu den vorprogrammierten Satellitenprogrammen

20 Ton-Einstellungen

Lautstärke einstellen

Ton stummschalten (Ton aus)

21 Menü-Betrieb

Tastenfunktionen im Menü-Betrieb

Das Hauptmenü

23 Den Timer programmieren

Untermenü »Timer«

29 Die Kindersicherung

Den Satellitenreceiver sperren«

Sperre des Satellitenreceivers aufheben«

31 Einstellungen

Untermenü »Programmplatz-Einstellungen«

Untermenü »Grundeinstellungen«

Untermenü »LNC-Einstellungen«

39 LNC-Anordnungen

Eräuterungen zu den möglichen LNC-Anordnungen

INHALT

42 Mehrsatelliten-Empfang

Empfang von zwei Satelliten

LNC-Ansteuerung mit DiSEqC

LNC-Ansteuerung mit ToneBurst (Mini-DiSEqC)

46 Geräte anpassen

Fernsehgerät, Videorecorder und Satellitenreceiver anpassen

48 Technische Daten

49 Störungen selbst beheben

52 Hilfe bei Störungen

GRUNDIG Kundenberatung, Kundendienststellen

ALLGEMEINES

Lieferumfang

1 Stereo Satellitenreceiver STR 7122 TWIN
1 Netzkabel
1 Fernbedienung TP 716 SAT
2 Batterien 1,5 V (Typ AA) für die Fernbedienung
1 Bedienungsanleitung
1 Sendertabelle
1 Symbolkarte

Hinweis:

Sollte ein Teil fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler bzw. Fachhandel.

GRUNDIG Zubehör für Satelliten-Empfangsanlagen

Ihr Fachhändler bzw. der Fachhandel informiert Sie gerne über das umfangreiche GRUNDIG Zubehör für Satelliten-Empfangsanlagen.

Für den Betrieb mit dem Satellitenreceiver benötigen Sie eine passende Satellitenantenne, die installiert und auf den gewünschten Satelliten (zum Beispiel Astra) ausgerichtet sein muss.

Das Installieren, Anschließen und Ausrichten von Satellitenantennen ist eine komplexe Aufgabe, die nur vom autorisierten Fachmann durchgeführt werden sollte.

BESONDERHEITEN

Ein Satellitenempfänger mit zwei Empangsteilen

Sehr geehrter Kunde,

für den Betrieb dieses Satellitenreceivers benötigen Sie eine passende Satellitenantenne, die installiert und auf den gewünschten Satelliten (zum Beispiel Astra) ausgerichtet sein muss.

Dieser Satellitenreceiver STR 7122 TWIN ist mit zwei separaten Empfangsteilen A und B (Input A und Input B) ausgestattet.

Beide Empfangsteile (A und B) des Satellitenreceivers müssen von demselben Satelliten gespeist werden.

Empfangsteil A (Input A) ist für Fernsehbetrieb, Empfangsteil B (Input B) für Videobetrieb vorgesehen.

Durch diese komfortable Ausstattung können Sie:

- Von Input A: ein Satellitenprogramm über ein TV-Gerät ansehen und

- von Input B: gleichzeitig ein anderes Satellitenprogramm mit einem Videorecorder aufzeichnen, oder

- zwei unterschiedliche Satellitenprogramme über zwei TV-Geräte ansehen.

Um Ihnen die Auswahl und die damit verbundenen Einstellungen der Satellitenprogramme zu erleichtern, haben wir die meisten Programmplätze dieses Satellitenreceiver mit allen erforderlichen Einstellungen für Sie vorprogrammiert.

Welche Satellitenprogramme vorprogrammiert sind, finden Sie in der extra beiliegenden Sender-tabelle.

Die Sendertabelle erhebt keinen Anspruch auf Aktualität.

Die aktuellen Satellitendaten können Sie über die Videotexttafeln verschiedener Sender abfragen (z.B. SAT1 oder 3SAT), dem Internet oder einer aktuellen Satelliten-Fachzeitschrift entnehmen.

BESONDERHEITEN

Selbstverständlich können Sie "neue" Satellitenprogramme einfach und problemlos nachprogrammieren.

Die Benutzerführung (Menüs) am Bildschirm des Fernsehgerätes fordert zum Dialog zwischen Ihnen und dem Satellitenreceiver auf. Viele Funktionen, die Sie mit der beiliegenden Fernbedienung anwählen, beantwortet der Satellitenreceiver mit informativen Menüs und Symbolzeilen.

Sie werden Schritt für Schritt, einfach und verständlich, zur nächsten und möglichen Einstellung geführt.

Als zusätzliche Hilfe sind die Symbole der Menüs auf der beiliegenden Symbolkarte erklärt.

In den Untermenüs können Sie:

Einen Timer programmieren;

den Satellitenreceiver sperren und wieder freigeben;

Favoritenprogramme auswählen und markieren;

Programmplatz-Einstellungen ändern, z.B. die Sendefrequenz,

LNC-Polarität einstellen, Toneinstellungen ändern,

Decoder-Einstellungen wählen; Kontraststufen einstellen;

Grundeinstellungen anwählen und ändern;

LNC-Einstellungen vornehmen,

LNC-Spannung ein-/ausschalten.

AUFSTELLEN UND SICHERHEIT

Damit dieser hochwertige und komfortable Satellitenreceiver Ihnen lange Zeit Freude und Unterhaltung bereitet, beachten Sie beim Aufstellen bitte die folgenden Hinweise:

Dieser Satellitenreceiver ist für den Empfang von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Wenn der Satellitenreceiver starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden stehen.

Setzen Sie den Satellitenreceiver keinerlei Feuchtigkeit aus.

Der Satellitenreceiver ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß er vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Satellitenreceiver. Gefäße können umkippen und die Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

Stellen Sie den Satellitenreceiver auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitschriften) auf den Satellitenreceiver.

Bei Betrieb im Schrankfach müssen Mindestabstände (ca. 10 cm) eingehalten werden!

Stellen Sie den Satellitenreceiver nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

AUFSTELLEN,SICHERHEIT, UMWELT

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Satellitenreceiver ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenanlage beschädigt werden.

Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Sie dürfen den Satellitenreceiver auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

Bei diesem Satellitenreceiver bilden Technik und Ökologie ein überzeugendes Gesamtkonzept.

So werden ausschließlich ökologisch hochwertige Materialien verwendet.

Die Verpackung besteht aus nahezu 100% Altpapier, der Kunststoffanteil wurde auf ein Minimum reduziert. Beigepackte Batterien sind frei von Quecksilber und Cadmium – auf die Verwendung von Stützbatterien wird aus Umweltgründen verzichtet.

Um nach Gebrauchsende ein hochwertiges Recycling zu ermöglichen, ist die Anzahl der Kunststoffarten konsequent reduziert – alle größeren Kunststoffteile sind gekennzeichnet.

Zur Erleichterung von Servicearbeiten und zur optimalen Wiederverwertung ist dieser Satelliten-receiver demontagefreundlich konstruiert.

Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

Wenn Sie den Satellitenreceiver längere Zeit (z.B. auch nachts) nicht benützen, dann schalten Sie diesen in Bereitschaft. Sie sparen damit Energie.

Diese Bedienungsanleitung ist auf Recyclingpapier gedruckt. Das hilft unsere Umwelt schonen.

AUF EINEN BLICK

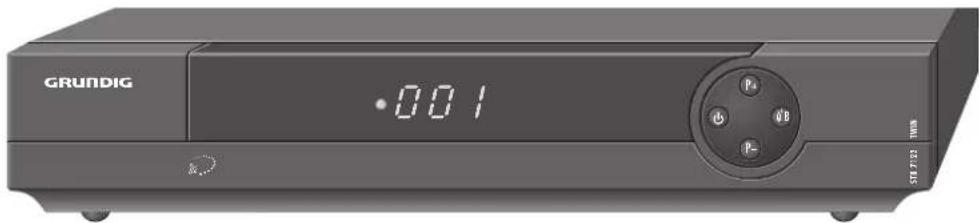

Vorderseite des Satellitenreceivers

001 3-stellige Anzeige der Programmplatznummer.

Anzeigen Ein grüner » — « leuchtet, wenn sich der Satellitenreceiver in Bereitschaft (grün/rot) (Stand-by) befindet.

Ein grüner »●« leuchtet, wenn der Satellitenreceiver eingeschaltet ist. - Der linke grüne »●« leuchtet, wenn Empfangsteil A (INPUT A) gewählt ist. - Der rechte grüne »●« leuchtet, wenn Empfangsteil B (INPUT B) gewählt ist.

Hinweis:

Wenn der Timer des Satellitenreceiver programmiert und der Satellitenreceiver in Bereitschaft (Stand-by) geschaltet ist, leuchtet ein roter »•« und ein grüner »—«.

Schaltet den Satellitenreceiver in Bereitschaft (Stand-by) und von Bereitschaft wieder zum zuletzt gewählten Programmplatz (last station memory).

P + Schaltet den Satellitenreceiver aus Bereitschaft ein. Schaltet schrittweise zum nächsten Programmplatz.

P- Schaltet den Satellitenreceiver aus Bereitschaft ein. Schaltet schrittweise zum vorherigen Programmplatz.

A/B Schaltet zwischen den beiden Empfangsteilen (INPUT A oder INPUT B) um.

AUF EINEN BLICK

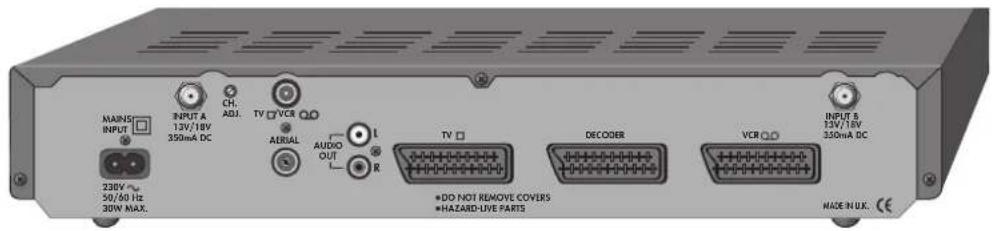

Rückseite des Satellitenreceivers

MAINS INPUT Buchse für steckbares Netzkabel.

Input A Eingangsbuchsen A und B für Satellitenantenne (Schraubanschlüsse). Input B Beide Empfangsteile (INPUT A und INPUT B) müssen von demselben Satelliten gespeist werden.

CH.ADJ Einsteller für Modulator-Ausgang.

TV/VCR Buchse Modulator-Ausgang (VHF/UHF).

AERIAL Buchse terrestrischer Antennen-Eingang (VHF/UHF).

AUDIO OUT Buchsen Stereoton-Ausgang für eine HiFi-Anlage, L R L = linker Kanal, R = rechter Kanal.

TV EURO-AV-Buchse für TV-Gerät.

DECODER EURO-AV-Buchse für externen Decoder (z.B. Première).

VCR EURO-AV-Buchse für Videorecorder (VCR).

Hinweis:

Das Typenschild befindet sich am Gehäuseboden.

AUF EINEN BLICK

Die Fernbedienung

Schaltet den Satellitenreceiver in Bereitschaft (Stand-by) und von Bereitschaft (Stand-by) und von Bereitschaft wieder zum zuletzt gewählten Programmplatz (last station memory).

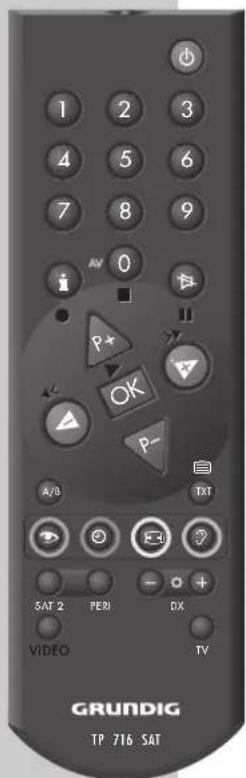

1 ... 0 Zifferntasten zur Programmplatzwahl (auch aus Bereitschaft) und zur Eingabe von Daten in den Menüs.

iEinblenden des Hauptmenüs auf dem Bildschirm.

Solange das Hauptmenü eingeblendet ist, kann mit »1 ... 4« das entsprechende Untermenü aufgerufen werden.

In den Untermenüs: Menü beenden, ohne zu speichern.

Ton aus- und wieder einschalten; solange der Ton stummgeschaltet ist, erscheint am Bildschirm rechts oben die Einblendung »«.

Programmplatz schrittweise wählen.

Einschalten aus Bereitschaft.

In den Untermenüs: Anwahl der Menüzeilen.

Lautstärke ändern.

In den Untermenüs: Nummer des Programmplatzes schrittweise wählen; Werte ändern.

OK Lautstärkewert speichern.

Schaltet zwischen den beiden Empfangsteilen (INPUT A und INPUT B) um.

In den Untermenüs: Speichern von Einstellungen (danach wird das entsprechende Untermenü automatisch ausgeblendet).

A/B Schaltet zwischen den beiden Empfangsteilen (INPUT A oder INPUT B) um.

TXT Im Hauptmenü und den Untermenüs: blauen Bildschirmhindergrund ein- und wieder ausblenden.

AUF EINEN BLICK

SAT 2 Zweiten GRUNDIG Satellitenreceiver bedienen:

Gleichzeitiges Drücken dieser Taste und der gewünschten Funktionstaste.

Hinweis:

Die nicht beschriebenen Tasten der Fernbedienung sind für den Satellitenreceiver ohne Funktion. Sie können allerdings Funktionen für GRUNDIG TV-Geräte oder GRUNDIG Videorecorder steuern (siehe Beschreibung der Tasten »TV« und »VIDEO«).

TV GRUNDIG TV-Gerät bedienen:

Gleichzeitiges Drücken dieser Taste und der gewünschten Funktionstaste.

VIDEO GRUNDIG Videorecorder bedienen:

Gleichzeitiges Drücken dieser Taste und der gewünschten Funktionstaste mit dem zugehörigen tiefgeprägten Symbol.

Batterien einlegen

1 Batteriefach öffnen, dazu Schnapper drücken und Deckel abnehmen.
2 Beim Einlegen der Batterien (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V) Polung beachten, im Batteriefachboden markiert.

Hinweis:

Wenn der Satellitenreceiver auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaltet werden.

Umwelthinweis:

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

ANSCHLIESSEN

Satellitenantenne anschließen

1 Kabel der Satellitenantenne(n) an die Buchse(n) »Input A« und/oder »Input B« anschließen (Schraubanschluss, F-Connector).

Hinweis:

Beide Empfangsteile A und B (INPUT A und INPUT B) müssen von demselben Satelliten gespeist werden.

ANSCHLIESSEN

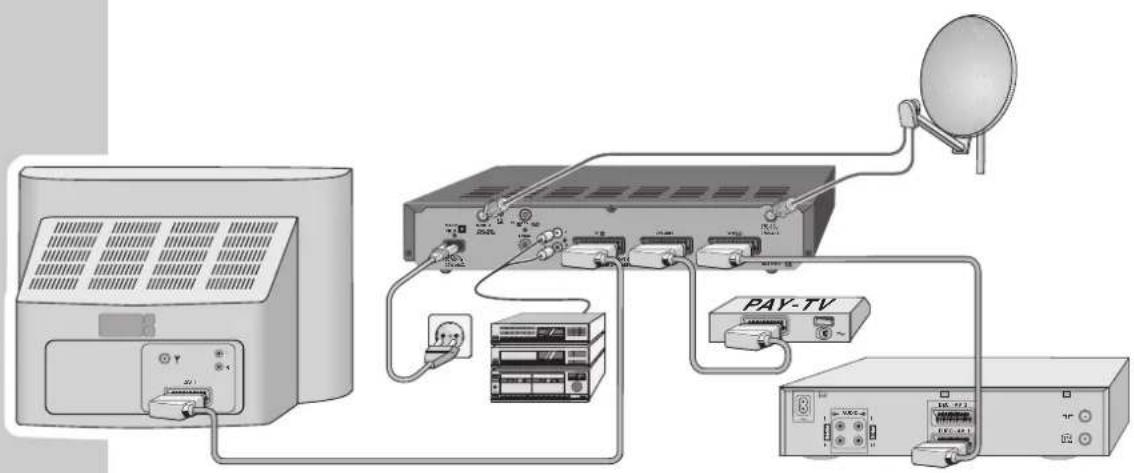

Geräte über das EURO-AV-Kabel anschließen

EURO-AV-Kabel erhalten Sie im Fachhandel.

Vorteil dieser Anschlüsse ist eine bessere Übertragungsqualität der Bild- und Tonsignale.

Fernsehgerät anschließen

1 Wenn das Fernsehgerät mit einer oder mehreren EURO-AV-Buchsen ausgestattet ist: EURO-AV-Kabel in die Buchse »TV« des Satellitenreceivers und in die entsprechende EURO-AV-Buchse des Fernsehgerätes stecken.

Videorecorder anschließen

1 EURO-AV-Kabel in die Buchse »VCR« des Satellitenreceivers und in die entsprechende EURO-AV-Buchse (z.B. EURO-AV, LINE IN/OUT, EXT.1) des Videorecorders stecken.

Hinweise:

Über die EURO-AV-Buchse »VCR« des Satellitenreceivers werden keine Menü-Einblendungen ausgegeben. Eine Videoaufzeichnung wird nicht gestört.

Bei der Wiedergabe einer Videoaufzeichnung werden die Signale des Videorecorders über die EURO-AV-Buchsen »VCR« und »TV« des Satellitenreceivers zum Fernsehgerät „weitergeleitet“, auch wenn der Satellitenreceiver in Bereitschaft (Stand-by) steht.

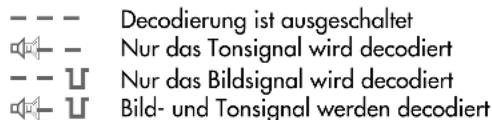

- In der Anzeige an der Frontseite des Satellitenreceivers erscheint »VCR«.

1 EURO-AV-Kabel in die Buchse »DECODER« des Satellitenreceivers und in die EURO-AV-Buchse des Decoders stecken.

Was Sie dabei beachten müssen, ist auf Seite 36, im Untermenü »Grundeinstellungen«, Abschnitt "Decoder-Normauswahl" beschrieben.

ANSCHLIESSEN

HiFi-Anlage anschließen

Die beste Tonqualität wird erreicht bei Tonwiedergabe über eine HiFi-Anlage.

1 Buchsen »AUDIO OUT« »L« (links) und »R« (rechts) und die entsprechenden Eingangsbuchsen der HiFi-Anlage mit einem handelsüblichen Cinch-Kabel verbinden.

Geräte über ein HF-Antennenkabel anschließen

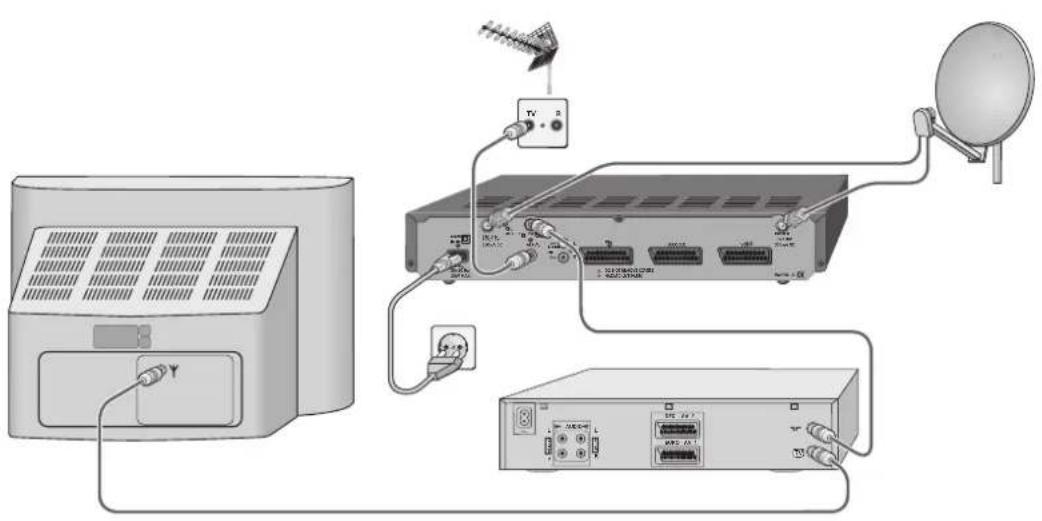

Wenn Ihr Fernsehgerät oder Videorecorder keine EURO-AV-Buchse besitzt, dann erhalten diese Geräte die Bild- und Tonsignale über die Buchse »TV/VCR« (Modulatorausgang) des Satelliten-receivers.

1 Buchse »TV/VCR« des Satellitenreceivers und die Antennen-Eingangsbuchse des Fernsehgerätes und/oder Videorecorderers mit einem handelsüblichen HF-Antennenkabel verbinden.

2 Sollen auch die terrestrischen Fernseh-Programme über den Satellitenreceiver "empfangen" werden, dann müssen Sie das Antennenkabel der terrestrischen Antenne zusätzlich in die Buchse »AERIAL« (Antenneneingang) des Satellitenreceivers stecken.

3 Jetzt müssen Sie noch die Geräte aufeinander abstimmen. Wie das funktioniert und was Sie dabei beachten müssen, ist auf den Seiten 46 und 47, im Abschnitt »Fernsehgerät, Videorecorder und Satellitenreceiver anpassen« beschrieben.

ANSCHLIESSEN

Satellitenreceiver an das Netz anschließen

1 Beigepacktes Netzkabel in die Netzbuchse »MAINS INPUT« des Satellitenreceivers stecken.
2 Stecker des Netzkabels in die Steckdose stecken. Der Satellitenreceiver ist jetzt in Bereitschaft (Stand-by).

- An der Vorderseite des Satellitenreceivers leuchtet ein grüner Strich »—«.

Vorsicht:

Nur durch Ziehen des Netzsteckers wird der Satellitenreceiver vom Stromnetz getrennt.

Aus Bereitschaft (Stand-by) einschalten

1 Den Satellitenreceiver aus Bereitschaft (Stand-by) einschalten und auf den zuletzt gewählten Programmplatz schalten (last station memory) mit »« am Satellitenreceiver oder der Fernbedienung.

- An der Vorderseite des Satellitenreceivers leuchtet ein grüner Punkt »●«.

Hinweis:

Wenn der linke grüne Punkt »●« leuchtet, ist Empfangsteil A (INPUT A) gewählt, wenn der rechte grüne Punkt »●« leuchtet, ist Empfangsteil B (INPUT B) gewählt.

2 Mit denselben Tasten können Sie den Satellitenreceiver wieder in Bereitschaft (Stand-by) schalten.
3 Den Satellitenreceiver aus Bereitschaft (Stand-by) einschalten und direkt den gewünschten Programmplatz anwählen mit »1 ... 0« der Fernbedienung.
4 Mit »P+/P-« am Satellitenreceiver oder mit » △ △ √der Fernbedienung kann der Satelliten-receiver ebenfalls eingeschaltet werden.

EMPFANGSTEIL UND PROGRAMM WÄHLEN

Empfangsteil A oder B wählen

1 Mit »A/B« oder »OK« kann zwischen den beiden Empfangsteilen A oder B (INPUT A oder INPUT B) umgeschaltet werden.

Hinweis:

An der Vorderseite des Satellitenreceivers leuchtet der linke grüne Punkt »●«, wenn Empfangsteil A (INPUT A) gewählt ist, der rechte grüne Punkt »●« leuchtet, wenn Empfangsteil B (INPUT B) gewählt ist.

Anwahl eines Satellitenprogrammes

1 Nummer des Programmplatzes mit »1...0« der Fernbedienung direkt eingeben. Mehrstellige Nummern müssen innerhalb von 3 Sekunden eingegeben werden.
2 Programmplätze schrittweise weiterschalten, dazu »P+ / P- « der Fernbedienung oder »P+/P- « am Satellitenreceiver entsprechend oft drücken.
3 Schnelldurchlauf der Programmplätze, dazu » △P+ △P- «der Fernbedienung oder »P+/P- « am Satellitenreceiver entsprechend lange drücken.

Hinweis:

Wenn am Bildschirm des Fernsehgerätes kein Bild zu sehen ist, dann kontrollieren Sie bitte, ob die vorprogrammierte LNC-Oszillatorfrequenz (9.750 GHz, z.B. für Astra und Eutelsat) mit der Oszillatorfrequenz des jeweils verwendeten LNCs übereinstimmt.

Wenn notwendig – korrigieren Sie die Oszillatorfrequenz des LNCs.

Wie das funktioniert, ist auf Seite 38, im Untermenü »LNC-Einstellungen«, Abschnitt "Die LNC-Oszillatorfrequenzen" beschrieben.

VORPROGRAMMIERUNG

Informationen zu den vorprogrammierten Satellitenprogrammen

Eine Übersicht der vorprogrammierten Satellitenprogramme der verschiedenen Satelliten zeigt die extra beiliegende Sendertabelle.

In der Sendertabelle sind die Programm eines Satelliten jeweils in einer Gruppe zusammengefaßt und mit einer Kreisziffer gekennzeichnet (z.B. ① Astra, ② Eutelsat usw.).

Beispiel:

Damit der Satellit Eutelsat 13°/Hotbird gemeinsam mit Astra oder Eutelsat 16° empfangen werden kann, sind dessen Programmplätze mehrmals vorprogrammiert.

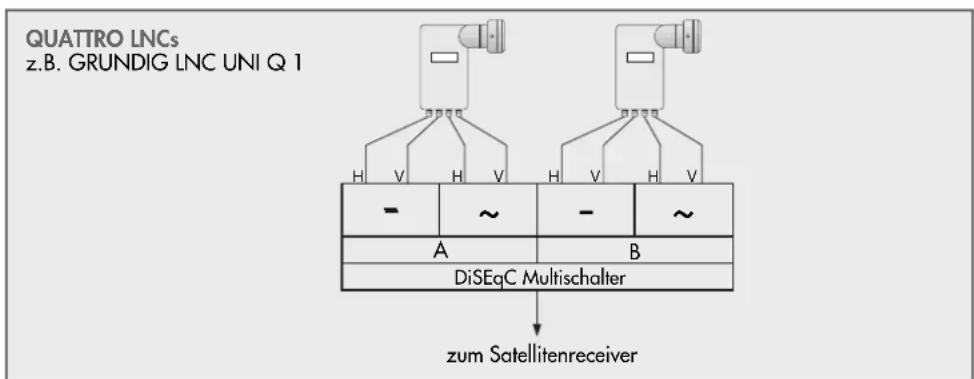

Diese Vorprogrammierung unterstützt bei Mehrsatelliten-Empfang Antennenanlagen mit einem digitalen DiSEqC Signal (DiSEqC 1.0), einem ToneBurstSchalter (Einstellungen A/B) oder einem 22 kHz Schalter (Einstellungen – 0 kHz/ \~ 22 kHz).

Die untenstehende Tabelle zeigt verschiedene Anwendungsbeispiele.

Bei entsprechender Antennenanlage können bestimmte Programmgruppen gewünschter Satelliten verwendet werden. Viele weitere Kombinationen sind möglich.

gewünschteSatelliten gruppen LNC Schalter	Programm-		notwendiger
Astra (TV) + Eutelsat 13° (TV) +Astra Radio + Eutelsat 13° Radio	1+2+11+12	Einbereich * 22 kHz	z-Schalter

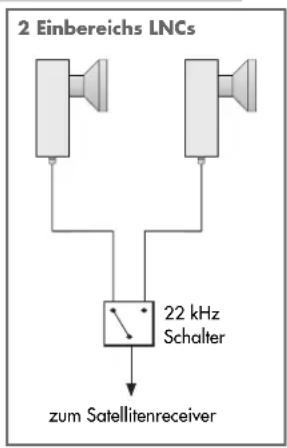

Eutelsat 13° (TV) + Eutelsat 16° (TV)	2+3	Einbereich * 22 kHz	z-Schalter
Eutelsat 13° (TV) + Türksat 42° (TV)Eutelsat 13° Radio + Türksat Radio	2+7+12+13	Einbereich * 22 kHz	z-Schalter
Astra (TV) + Eutelsat 13° (TV)	1+4+5	Universal ** DiSEq	C 1.0, ToneBurst

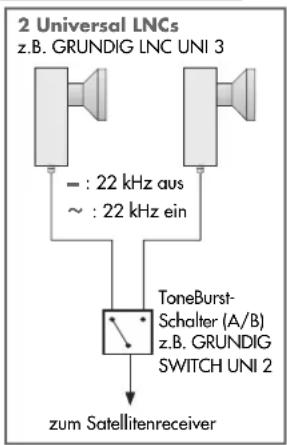

Astra (TV) + Türksat 42° (TV)	1+7	Universal ** DiSEq	C 1.0, ToneBurst

* LNC für den 11 GHz Bereich.
** LNC für den 11 und 12 GHz Bereich. Bei Verwendung eines Universal LNCs sind die LO-Frequenzen im Untermenü »LNC-Einstellungen«, Abschnitt "LNC-Oszillatorfrequenzen", siehe Seite 38, zu korrigieren.

TON-EINSTELLUNGEN

Lautstärke einstellen

16

i / OK

1 Menü zum Ändern der Lautstärke mit » ◀◀« oder »▶« am Bildschirm einblenden.
2 Mit » « oder »« kann der Lautstärkewert zwischen „01“ und „20“ eingestellt werden. Der Lautstärkewert sollte nach subjektiv bestem Eindruck eingestellt werden.
3 Lautstärkeänderung mit »OK« speichern.

Hinweis:

Wird die Lautstärkeänderung nicht mit »OK« gespeichert, dann wird nach einigen Sekunden das Untermenü automatisch ausgeblendet. Der eingestellte Lautstärkewert bleibt solange erhalten, bis der Satellitenreceiver in Bereitschaft (Stand-by) geschaltet wird.

Diese Lautstärkeänderung wirkt sich nur auf die Grundlautstärke des Fernsehgerätes (über die EURO-AV-Buchse »TV«) aus, hat also keinen Einfluss auf die EURO-AV-Buchsen »VCR« (Videorecorder) und »DECODER«.

Ton stummschalten (Ton aus)

1 Ton aus- bzw. wieder einschalten, » »« wiederholt drücken.

- Solange der Ton stummgeschaltet ist, erscheint am Bildschirm rechts oben die Einblendung »««.

MENÜ-BETRIEB

Tastenfunktionen im Menü-Betrieb

Verwenden Sie für alle Einstellungen bzw. Änderungen in den Menüs die Tasten der Fernbedienung. Folgende Tastenfunktionen werden im Menü-Betrieb am häufigsten benötigt (diese Tastenfunktionen werden bei den einzelnen Menü-Einstellungen nicht immer erwähnt).

1 Hauptmenü mit »i« ein- und ausblenden.
2 Wenn bei den Einstellungen im Menü-Betrieb das TV-Bild im Hintergrund stört, dann kann mit »TXT « ein blauer Hintergrund am Bildschirm eingeblendet und danach – wieder ausgeblendet werden.
3 Untermenüs mit »1 ... 4« einblenden.

Hinweis:

Nur der Wert, der in einem Untermenü am Bildschirm blinkt, kann geändert werden.

4 Im Untermenü können die einzelnen Zeilen oder Werte mit » « ^P schrittweise angewählt werden.

5 Im Untermenü gewünschten Wert mit » 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋 📋

6 Geänderte Einstellungen mit »OK« speichern.

7 Untermenüs ausblenden, ohne die geänderten Einstellungen zu speichern, dazu »i« drücken.

8 Hauptmenü mit »i« ausblenden.

MENÜ-BETRIEB

Das Hauptmenü

1 Satellitenreceiver einschalten, das Haptmenü mit »i« am Bildschirm aufrufen.

Dabei bedeutet:

P A/B 003

Empfangsteil A oder B (Input A oder B) des Satelliten-receivers / Nummer des Programmplatzes

1. 494 GHZ Sendefrequenz des gewählten Satellitenprogrammes

H - A LNC-Einstellungen:

Polarisation H (horizontal) V (vertical)

— Schaltsignal 22 kHz aus

\~ Schaltsignal 22 kHz ein

Schaltsignal 22 kHz aus

Schaltsignal 22 kHz ein

Satellitenwahl A oder B

7.02 MHz 7.20 MHz linke/rechte Tonfrequenz

PANDA BW 1 PANDA, 50US (50μs), J17

(Deemphasis/Rauschunterdrückung)

Bandbreiten-Einstellung: (BW 1, 2, 3 oder 4)

20:03 SO

Uhrzeit/Wochentag

i 1: ⏱2:

2 Das gewünschte Untermenü kann mit »1 ... 4« am Bildschirm eingeblendet werden.

DEN TIMER PROGRAMMIEREN

Untermenü »1: ⏻ (Timer)

Das Untermenü Timer stellt insgesamt vier 28-Tage-Timer für Videoaufzeichnungen zur Verfügung.

Jeder Timer kann für "tägliche" oder "wöchentliche" Seriensendungen zur gleichen Zeit vorprogrammiert werden.

Achtung:

Videoaufnahmen sind nur über das Empfangsteil B (INPUT B) des Satellitenreceivers möglich.

Hinweis:

Sie können für die Einstellungen im Untermenü Timer Ihre Sprache einstellen.

Wie das funktioniert, lesen Sie auf der Seite 36, im Abschnitt "Sprache wählen".

1 Satellitenreceiver einschalten, Untermenü Timer »1: ⏻« mit »1« und mit »1« am Bildschirm aufrufen.

Dabei bedeutet:

1 Nummer des Timers (1-4)

003 Nummer des Programmplatzes (001-300)

MI WOCHE 2 Tag/Woche der Timeraufnahme

(WOCHE 1, 2, 3, 4 oder WOECHENTLICH)

20:03 Startzeit
22:03 Stoppzeit
√/–	Timer ein/aus
20:03 MO	Aktuelle Uhrzeit/aktueller Wochentag

iOK	Menü ausblenden ohne speichernSpeichern und Menü verlassen

DEN TIMER PROGRAMMIEREN

Uhrzeit und Tag einstellen (\_)

Hinweis:

Bei Stromausfall, oder wenn Sie den Netzstecker ziehen, wird die Uhrzeit immer gelöscht und muss neu gestellt werden.

Uhrzeit und Tag kontrollieren – und wenn notwendig – neu einstellen.

1 Zeile » ⏻ 19:28 SO« mit » P+ P- «P anwählen.
2 Mit » ▽ « kann von Stunden- (0 ... 23) auf Minuteneingabe (0 ... 59) und den Tag geschaltet werden, mit » △ « kann wieder vom Tag auf Minuten- (0 ... 59) und Stundeneingabe (0 ... 23) zurückgeschaltet werden.
3 Aktuelle Uhrzeit mit »1 ... 0« eingeben, oder mit »◀ ◎ «wählen.
4 Tag mit » △+ △«anwählen, danach mit » ◀ «den aktuellen Wochentag eingeben.
5 Einstellungen mit »OK« bestätigen.
- Am Bildschirm erscheint wieder das Hauptmenü.

Timerplatz 1 - 4 wählen (💡)

Hinweis:

Timerplatz 1 ist ein „Quick-Timer“, wird dieser gewählt, startet der Timer 2 Minuten nach der aktuellen Zeit und stoppt 2 Stunden und 2 Minuten nach der aktuellen Zeit. Auf diese Weise können Sie 2-Stunden-Aufnahmen direkt starten. Natürlich können Sie die Zeit auch wie bei den anderen Timern manuell wählen

1 Untermenü Timer »1: ⏻ « mit »1« am Bildschirm einblenden.

– Die erste Zeile » 🔊 1« ist aktiv.

2 Nummer des Timerplatzes mit » ◀ ◀ « wählen.

DEN TIMER PROGRAMMIEREN

Programmplatz wählen (P)

1 Zeile » P P 001« mit » P+ △ «P- anwählen.
2 Nummer des Programmplatzes mit »1 ... 0« eingeben, oder mit »◀ ◎◀anwählen.

Aufnahmetag und Woche eingeben (SO)

1 Zeile » ⏻ MI« mit » ▼ « anwählen.
2 Tag oder TAEGLICH (= Aufnahme täglich zur gleichen Zeit) mit » ◀ ◀ «auswählen.
3 Mit » ∇« kann von Tag auf WOCHE geschaltet werden, mit » ∧« kann wieder von WOCHE auf Tag zurückgeschaltet werden.
4 WOCHE 1, 2, 3, 4 wählen oder WOECHENTL. (= Aufnahme wöchentlich zur gleichen Zeit) mit » « auswählen.

Startzeit eingeben (💡●▶)

Hinweis:

Damit auch bei einer Verschiebung der Sendezeit die gewünschte Sendung in voller Länge aufgezeichnet wird, sollten Sie beim Programmieren der Timerdaten die Startzeit etwas früher und die Stoppzeit ausreichend später wählen, als in der Programmzeitschrift angegeben.

1 Zeile » ⏻ 20:03« mit » ▼ «anwählen.
2 Mit » « kann von Stunden- (0 ... 23) auf Minuteneingabe (0 ... 59) geschaltet werden, mit » « kann wieder von Minuten- (0 ... 59) auf Stundeneingabe (0 ... 23) geschaltet werden.
3 Startzeit mit »1 ... 0 « eingeben oder mit » ◀ ◀ « wählen.

DEN TIMER PROGRAMMIEREN

Stoppzeit eingeben (💡●■)

Hinweis:

Beachten Sie bitte, daß die Stoppzeit nicht vor der Startzeit desselben Tages liegt.

Wird eine frühere Stoppzeit eingestellt als die Startzeit, bleibt der Timer bis zum Erreichen der Stoppzeit am nächsten Tag aktiv.

4 Zeile » ⏻ 22:03« mit » ▼ « anwählen.
5 Mit » « kann von Stunden- (0 ... 23) auf Minuteneingabe (0 ... 59) geschaltet werden, mit » « kann wieder von Minuten- (0 ... 59) auf Stundeneingabe (0 ... 23) geschaltet werden.
6 Stoppzeit mit »1 ... 0« eingeben oder mit »◀◀◀» wählen.

Timerfunktion einschalten (☐)

7 Timerfunktion mit » ◀◀◀ oder » ▶◀◀ einschalten (√).
8 Einstellungen mit »OK« speichern. - Am Bildschirm erscheint wieder das Hauptmenü.
9 Menü mit » i« verlassen.
10 Vor Erreichen der Startzeit den Satellitenreceiver mit » ⏻« in Bereitschaft (Stand-by) schalten. - An der Vorderseite des Satellitenreceivers leuchtet ein grüner Strich »— « und ein roter Punkt »●«.

Videorecorder vorprogrammieren

Vergessen Sie bitte nicht, auch Ihren Videorecorder entsprechend für die Timeraufnahme zu programmieren.

DEN TIMER PROGRAMMIEREN

Timerdaten ändern oder den Timer ausschalten

Wollen Sie bestehende Timerdaten ändern oder löschen, dann müssen Sie zuerst den Satellitenreceiver einschalten und danach das Untermenü »Timer« am Bildschirm einblenden, dazu nacheinander »i« und »l« drücken.
2 Jetzt können die aktuellen Daten für Programm, Startzeit oder Stoppzeit durch "Überschreiben" geändert, oder die Timerfunktion ausgeschaltet (»_) und anschließend mit »OK« bestätigt werden.
- Am Bildschirm erscheint wieder das Hauptmenü.
3 Menü mit »i« verlassen.

Während einer Timeraufnahme

Während einer "laufenden" Timeraufnahme leuchtet an der Vorderseite des Satellitenreceivers ein roter und ein grüner Punkt »●«.

Damit eine "laufende" Timeraufnahme nicht gestört wird, sind sowohl die Tasten am Satelliten-receiver als auch die der Fernbedienung für das Empfangsteil B (INPUT B) gesperrt.

Versehentliches Umschalten ist somit ausgeschlossen.

Ausnahme: »©« der Fernbedienung und am Satellitenreceiver sind nicht gesperrt.

Hinweis:

Bei einer "laufenden" Timeraufnahme ist es nicht möglich, den Programmplatz umzuschalten oder Menüs am Bildschirm einzublenden. Bei einer Videoaufzeichnung sollte deshalb immer der Timer des Satellitenreceivers programmiert werden.

DEN TIMER PROGRAMMIEREN

Eine "laufende" Timeraufnahme abbrechen

1 Dazu » 🔊« drücken, der Satellitenreceiver schaltet in Bereitschaft (Stand-by).
2 Untermenü »Timer« am Bildschirm einblenden, dazu nacheinander »i« und »1« drücken. – Am Bildschirm erscheint das Untermenü Timer.
3 Timerfunktion mit » ◀ oder »« ausschalten (» ◀ —«) und mit »OK« bestätigen. – Am Bildschirm erscheint wieder das Hauptmenü.
4 Menü mit »i« verlassen.

Nach Ablauf einer Timeraufnahme

Der Satellitenreceiver schaltet automatisch in Bereitschaft (Stand-by). An der Vorderseite des Satellitenreceivers erlischt der rote Punkt »●«. Die Timerdaten bleiben gespeichert, dies erleichtert die Programmierung bei Seriensendungen, z.B. "Tagesschau" (quasi Every-Day-Funktion).

Direktaufnahme ohne den Timer des Satellitenreceivers

Erhält der Videorecorder das Bild- und Tonsignal über die EURO-AV-Buchsen (Programmwahl "AV" am Videorecorder), erscheinen keine Einblendungen bei einer Videoaufzeichnung. Die Anzeige der Uhrzeit und der Aufruf des Untermenüs »Timer« (z.B., um die Stoppzeit zu überprüfen) ist während einer "laufenden" Timeraufnahme möglich, ohne die Aufnahme zu stören.

Erhält der Videorecorder die Signale über die HF-Antennenkabel, dann sollte während einer "laufenden" Timeraufnahme keine Taste am Satellitenreceiver gedrückt werden, da sonst jede Einblendung in der Videoaufzeichnung zu sehen ist.

Bei einer Direktaufnahme ist die Programmwahl am Satellitenreceiver nicht gesperrt. Deshalb sollte bei Videoaufzeichnungen grundsätzlich der Timer des Satellitenreceivers verwendet werden.

KINDERSICHERUNG

Satellitenreceiver sperren (♀)

Sie können den Satellitenreceiver gegen unbefugtes Benutzen sperren.

1 Satellitenreceiver einschalten, Untermenü »3: T« (Grundeinstellungen) mit »i« und mit »3« aufrufen.
2 Zeile » 🌿 - « anwählen.
3 Satellitenreceiver sperren mit » ◀« oder » ➕ «. » ⚡️ √ « (= Receiversperre ein).
4 Einstellungen mit »OK« speichern. Am Bildschirm erscheint wieder das Hauptmenü.
5 Menü mit »i« verlassen.

Hinweis:

Wenn Sie den gesperrten Satellitenreceiver mit »« in Bereitschaft (Stand-by) schalten, dann sind fast alle Bedienfunktionen und alle Menüs "verriegelt".

Der Satellitenreceiver läßt sich erst dann wieder einschalten, wenn Sie ihn entriegeln.

Dafür müssen Sie eine bestimmte Tastenfolge der Fernbedienung drücken.

Lesen Sie bitte auf der folgenden Seite weiter!

KINDERSICHERUNG

Sperre des Satellitenreceivers kurzzeitig aufheben

Wenn Sie den Satellitenreceiver aus Bereitschaft (Stand-by) einschalten, erscheint am Bildschirm:

$$ \gg \text { ♡ } \quad \dots \dots \ll . $$

2 Nacheinander folgende Tasten der Fernbedienung drücken: » ➕ «,» ◁ «,» ▽ «,» △+ «,

- Jeder Punkt (*) steht für eine bestimmte Taste. Nach jedem Tastendruck wird ein Punkt durch einen Strich (−) ersetzt.

Hinweis:

Nach der letzten Eingabe der "richtigen" Tastenfolge ist der Satellitenreceiver "entriegelt".

Wenn Sie den Satellitenreceiver wieder in Bereitschaft schalten, ist er erneut gesperrt.

Bei eingeschaltetem Satellitenreceiver kann die Sperre im Untermenü »Grundeinstellungen« jederzeit aufgehoben werden.

Sperre des Satellitenreceivers andauernd aufheben

1 Untermenü »3: Ⅲ(Grundeinstellungen) mit »i« und mit »3« aufrufen.

3 Receiversperre aufheben, » ◀◀◀ oder »▶◀◀ einmal drücken.

$$ \gg \text { ♀ } - \ll (= \text { Receiversperre aus }). $$

4 Einstellung mit »OK« speichern.

- Am Bildschirm erscheint wieder das Hauptmenü.

5 Menü mit »i« verlassen.

EINSTELLUNGEN

Das Untermenü »2: (Programmplatz-Einstellungen)

Das Gerät ist bereits auf die aktuellen Programme vieler Satelliten vorprogrammiert, eine Korrektur ist in den meisten Fällen nicht nötig.

Es kommen aber immer wieder neue Programme hinzu oder Sendefrequenzen werden geändert. Einen aktuellen Stand der Sendefrequenzen können Sie über Videotexttafel verschiedener Sender abfragen (z.B. SAT1, 3SAT), dem Internet oder einer aktuellen Satelliten-Fachzeitschrift entnehmen. Sie können diese Sender im Untermenü Programmplatz-Einstellungen nachprogrammieren und haben Zugriff auf die Bild- und Toneinstellungen der einzelnen Programmplätze.

1 Satellitenreceiver einschalten, Untermenü »2: 1« (Programmplatz-Einstellungen) »i« und »2« am Bildschirm einblenden.

Dabei bedeutet:

A 003

11.494 GHZ

H-A

7.02 MHz 7.20 MHz

PANDA BW 1

H -

0 1

↑↓ ---

U +

i / OK

P A/B 001

Empfangsteil A oder B (Input A oder B) des Satelliten-receivers / Nummer des Programmplatzes

1. 494 GHZ Sendefrequenz des gewählten Satellitenprogrammes

H - A LNC-Einstellungen:

Polarisation H (horizontal) V (vertical)

— Schaltsignal 22 kHz aus

\~Schaltsignal 22 kHz ein

Satellitenwahl A/B

7.02 MHz 7.20 MHz linke/rechte Tonfrequenz

PANDA BW 1 PANDA, 50US (50μs), J17

(Deemphasis/Rauschunterdrückung)

Bandbreiten-Einstellung: (BW 1, 2, 3 oder 4)

H - / √ Favoritenprogramme markieren, - aus, √ ein

① 1 / 2 Einstellen der Kontraststufen 1 oder 2

Decoder-Einstellungen

U + / - Videopolarität (positiv/negativ) einstellen

i Menü ausblenden ohne speichern

OK Speichern und Menü verlassen

Nummer des Programmplatzes (P A/B)

Die Nummer des Programmplatzes und die Empfangseinheit (A oder B) werden in jedem Menü zur Kontrolle angezeigt. Sie kann im Menü nicht geändert werden.

Sendefrequenz des eingestellten Satellitenprogrammes (✗)

1 Die Sendefrequenz des eingestellten Satellitenprogramm mit » 1... 0« direkt eingeben oder den eingestellten Wert mit » ◀ « in 1-MHz-Schritten ändern.

Polarisation und Schaltsignal (F)

1 Horizontale »H« oder vertikale »V« Polarisation des eingestellten Satellitenprogramms mit »◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶

Hinweise:

Bei Empfang mit mehreren Satellitenantennen, mehreren LNCs oder einem LNC mit Bereichsumschaltung, kann mit »←○« durch Einschalten »\~« bzw. Ausschalten »–« des 22 kHz Schaltsignals und der Satellitenwahl »A/B« die benötigte Signalquelle gewählt werden.

Detaillierte Informationen lesen Sie auf den Seiten 42 bis 45, im Kapitel »Mehrsatelliten-Empfang«.

Toneinstellungen (☐)

1 Rechten oder linken Tonkanal mit » △ △ « anwählen. Tonträgerfrequenz mit »1... 0« direkt eingeben, oder den eingestellten Wert mit » ◼ ◼ « schrittweise ändern.

EINSTELLUNGEN

P A 003

[Non-Text]

1. 494 GHZ

F

H-A

7.02 MHz 7.20 MHz

PANDA BW 1

H

-

0

1

T

- -

10

+

i

OK

Rauschunterdrückung (Deemphasis 📌)

Es kann zwischen »PANDA«, »50μs« (50US) und »J17« mit »gewählt werden.

Entscheiden Sie nach subjektiv bestem Klangeindruck.

Bandbreite (BW)

1 Bei den Deemphasiseinstellungen 50μs (50US) und J17 kann zwischen 4 Bandbreiten (BW 1 ... BW 4) mit » © «gewählt werden.

Entscheiden Sie nach bestem Klangeindruck.

Bei der Deemphasis-Einstellung PANDA ist Bandbreite BW 1 fest eingestellt.

Favoritenprogramm markieren (H)

Um auf Ihre bevorzugten Lieblingsprogramme schnell Zugriff zu haben, können Sie diese als Favoritenprogramme markieren und dadurch eine eigene Tabelle für die Favoritenprogramme gestalten.

P A 003

[Non-Text]

1. 494 GHZ

F

H-A

#

7.02 MHz 7.20 MHz

\~

PANDA BW 1

H

√

①

1

↓

...

U

+

i

OK

1 Gewünschtes Favoritenprogramm mit » ◀ oder ▶ « markieren (»| | √ «).

2 Wenn keine Menüs am Bildschirm des Fensehgerätes eingeblendet sind, kann mit der Taste TXT ☐ zwischen normalen Satellitenprogrammen und Favoritenprogrammen umgeschaltet werden. Vor der Programmplatznummer jedes Favoritenprogrammes erscheint zusätzlich das Symbol, z.B. » P Al·1003«.

3 Im Favoritenbetrieb können nur die markierten Favoritenprogramme mit » △ △ « angewählt werden. Die normalen Satellitenprogrammen werden ignoriert.

4 Wird eine Programmplatznummer mit den Zifferntasten »1 ... 0« direkt angewählt, dann werden die Funktion und die Anzeige des Favoritenprogrammes automatisch ausgeschaltet (» P A 003«).

EINSTELLUNGEN

Kontraststufen 1 und 2 (0 1, 0 2)

Die Satelliten senden mit unterschiedlichem Videohub. Dies bedingt eine entsprechende Kontrasteinstellung am Satellitenreceiver.

Die richtigen Kontraststufen wurden werkseitig eingestellt.

1 Bei Bedarf oder Neuprogrammierung kann für jeden einzelnen Programmplatz die Kontraststufe »① 1« oder »① 2« gewählt und verändert werden.

In Ausnahmefällen können Sie die Werte der Kontraststufen ändern, siehe Seite 36 Untermenü »3: 11« (Grundeinstellungen), Abschnitt "Voreinstellung der Kontraststufen".

Decodereinstellungen (T)

Je nach Decoder kann für jeden einzelnen Programmplatz des Satellitenreceivers eine der 4 folgenden Einstellungen mit » 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍 🔍

2 Alle Einstellungen mit »OK« speichern.

Am Bildschirm erscheint wieder das Hauptmenü.

Hinweise:

Das Empfangsteil B (INPUT B) des Satellitenreceivers hat gegenüber der Buchse »DECODER« Vorrang. Wenn am Empfangsteil B (INPUT B) ein Decoder benötigt wird, kann über das Empfangsteil A (INPUT A) kein Programm von einem Decoder gesehen werden.

EINSTELLUNGEN

A 003
11.494 GHZ
H-A
7.02 MHz 7.20 MHz
PANDA BW 1
-
1
---
+
i / OK

Hinweise:

Dies gilt, wenn das Empfangsteil B (INPUT B) des Satellitenreceivers für ein Decoder-Programm oder eine Timer-Aufnahme, die einen aktiven Decoder benötigt, eingestellt ist.

Die Decoder-Einstellung für Programme des Empfangsteils A (INPUT A) des Satellitenreceivers kann nur geändert werden, wenn das Empfangsteil B (INPUT B) den Decoder nicht benötigt.

Wenn das Empfangsteil B (INPUT B) den Decoder benutzt, erscheint in der Decoderzeile des Menüs für die Programme des Empfangsteils A (INPUT A) nur Striche“ — — “”, Eingaben sind nicht möglich.

Wenn über Empfangsteil B (INPUT B) eine Timeraufnahme mit Decoder durchgeführt wird, erlaubt das Hauptmenü nur den Zugriff auf das Untermenü Timer »1: ☺«.

Videopolarität

Mit » ◀ ◀ « kann eine positive " + " oder negative " - " Videopolarität eingestellt werden.

Die Videopolarität "+" ist eingestellt. Manche Decoder benötigen die Einstellung "−".

Das Untermenü »3: (Grundeinstellungen)

1
25
11
-
DEUTSCH
i / OK

1 Untermenü »Grundeinstellungen« mit »i« und »3« am Bildschirm einblenden.

Dabei bedeutet:

1	Decoder-Normauswahl 1-4 (z.B. 1 = Normal, FBAS)
1	2	5 Kontraststufe 1 (z.B. eingestellter Wert = 25)
2	1	1 Kontraststufe 2 (eingestellter Wert = 11)
♀	–	Receiversperre "aus"
DEUTSCH		Sprache für das Untermenü »1: ⏻« Timer wählen
i		Menü ausblenden ohne speichern
OK		Speichern und Menü verlassen

EINSTELLUNGEN

Decoder-Normauswahl (π)

1 Zwischen den folgenden 4 Decoder-Einstellungen kann mit » © © gewählt werden: – Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Decoders.

1 Normal (FBAS)
2 PAL (Deemphasis)
3 Basisband linear
4 MAC (für D2MAC Decoder)

Voreinstellung der Kontraststufen (1 und 2)

Die voreingestellten Werte sollten Sie möglichst nicht ändern, da sich sonst der Kontrast aller Programmplätze verändert.

1 Nur in Ausnahmefällen mit » ▼ oder △ « die Zeile » 1 2 1 1 « anwählen.
2 Sie können mit » ◀ «die Werte der Kontraststufen die Zeile » 1« und » 2« zwischen »01« und »45« ändern. Die Einstellung sollte nach subjektiv bester Ton- und Bildqualität erfolgen.

Sprache wählen

Sie können für die Einstellungen im Untermenü Timer Ihre gewünschte Sprache einstellen.

1 Zeile, z.B. »DEUTSCH«, mit » ▽ oder △«anwählen und die gewünschte Sprache mit » ◀ «auswählen.

2 Einstellungen mit »OK« speichern. - Am Bildschirm erscheint wieder das Hauptmenü.

3 Menü mit » i« verlassen.

A

3

-A 09.750

\~A 09.750

-B 09.750

\~B 09.750

10 √

i / OK

EINSTELLUNGEN

Das Untermenü »4: F« (LNC-Einstellungen)

1 Untermenü »4: 📄(LNC-Einstellungen) mit »i« und mit »4« am Bildschirm einblenden.

»3« blinkt (das ist die Nummer der eingestellten LNC-Anordnung).

Dabei bedeutet:

A/B

Empfangsteil A oder B (Input A oder B) des Satellitenreceivers

3

LNC-Anordnung (LNC-Typ, siehe Seiten 39 - 41).

- A 09.750 GHZ

Satellitenwahl A, LO-Frequenz des LNCs ohne 22 kHz Schaltsignal

\~ A 09.750 GHz

Satellitenwahl A, LO-Frequenz des LNCs mit 22 kHz Schaltsignal

- B 09.750 GHz

Satellitenwahl B, LO-Frequenz des LNCs ohne 22 kHz Schaltsignal

\~ B 09.750 GHz

Satellitenwahl B, LO-Frequenz des LNCs mit 22 kHz Schaltsignal

# √

LNC-Spannungsversorgung ein (√) aus (−)

iMenü ausblenden

OK Speichern und Menü ausblenden

LNC-Anordnungen (R)

Um den Satellitenreceiver an die verschiedenen Antennenanlagen optimal anpassen zu können, steht für den SAT-Eingang 6 LNC-Anordnungen zur Wahl.

Abhängig von der gewählten LNC-Anordnung werden beim Umschalten zu einem anderen Programmplatz verschiedene Schaltsignale (22 kHz, Mini-DiSEqC, DiSEqC 1.0) ausgegeben, um das zum Empfang benötigte LNC und dessen Frequenzbereich zu wählen.

Die Oszillatorfrequenzen der verwendeten LNCs sind einzugeben.

Die Anzahl der möglichen Oszillatorfrequenzen hängt von der gewählten LNC-Anordnung ab.

Die unterschiedlichen Varianten der LNC-Anordnungen finden Sie auf den Seiten 39 bis41.

EINSTELLUNGEN

LNC-Oszillatorfrequenzen (R)

Der Satellitenreceiver ist für folgende LNC-Oszillatorfrequenzen vorprogrammiert:

• A 22 KHz aus: 09.750 GHZ - C 22 KHz aus: 09.750 GHZ
  \~A 22 KHz ein: 09.750 GHZ \~C 22 KHz ein: 09.750 GHZ
• B 22 KHz aus: 09.750 GHZ - D 22 KHz aus: 09.750 GHZ
  \~B 22 KHz ein: 09.750 GHZ \~D 22 KHz ein: 09.750 GHZ

Falls Sie ein LNC mit einer anderen Oszillatorfrequenz verwenden, können Sie diese ändern.

1 Die zu ändernde Oszillatorfrequenz mit » ^p+ oder ^p- «anwählen.
2 „Neue“ Oszillatorfrequenz mit »1... 0« eingeben, oder mit »◀◀◀« schrittweise ändern.

Hinweis:

Wenn Sie mehrere LNCs verwenden, sind alle Oszillatorfrequenzen zu kontrollieren und – falls notwendig – "neu" einzugeben.

LNC-Spannungsversorgung ein-/ausschalten (☐)

Bei der werkseitigen Voreinstellung ist die LNC-Spannungsversorgung eingeschaltet, der Satelliten-receiver versorgt die Satellitenantenne mit Strom.

Ist Ihr Satellitenreceiver mit anderen Satelliten-Empfängern an eine Gemeinschaftsantenne angeschlossen (sogenannte Einkabellösung in der Stammverteilung), dann schalten Sie die LNC-Spannungsversorgung "aus" (☐-)

1 LNC-Spannung mit » ◀ ◁ «aus-» (▶0-) oder "einschalten" (▶0√).
2 Einstellungen mit »OK« speichern.

- Am Bildschirm erscheint wieder das Hauptmenü.

LNC-ANORDNUNGEN

Auf den folgenden Seiten finden Sie Erläuterungen zu den möglichen LNC-Anordnungen.

LNC-Anordnung 1 (ein Einbereichs LNC)

Anschluss eines LNCs mit einer einzigen Oszillatorfrequenz (Einbereichs-LNC).

Beispiel: Empfang nur von Programmen des Satelliten Astra.

LNC-Anordnung 2 (zwei Einbereichs LNCs oder ein Universal LNC)

Zwei Einbereichs-LNCs

Siehe nebenstehende Abbildung.

Das 22 kHz Signal kann auch dazu verwendet werden, um mit einem 22 kHz Schalter zwischen zwei LNCs umzuschalten.

Achtung:

Das 22 kHz Signal darf jetzt nicht dazu verwendet werden, um zwischen "unterem" und "oberem" Frequenzbereich eines Satelliten zu schalten.

Ein Universal LNC

Das 22 kHz Signal schaltet zwischen dem "unteren" und dem "oberen" Frequenzbereich um.

-: 22 kHz Signal aus, Oszillatorfrequenz für den "unteren" (engl. lower) Frequenzbereich,

\~:22 kHz Signal ein, Oszillatorfrequenz für den "oberen" (engl. upper) Frequenzbereich.

LNC-ANORDNUNGEN

LNC-Anordnung 3 (Wahl zwischen Satelliten mit ToneBurst (Mini-DiSEqC)-Signal)

Zwei Universal LNCs

A/B: Umschalten zwischen Satellit A und B mittels ToneBurst (Mini-DiSEqC)-Schalter.

-: Oszillatorfrequenz für den unteren (engl. lower) Frequenzbereich,

\~: Oszillatorfrequenz für den oberen (engl. upper) Frequenzbereich.

Siehe auch Abbildung auf Seite 45.

Bis zu vier Einbereichs LNCs

Anschluss eines ToneBurst (Mini-DiSEqC)-Schalters.

An den Ausgängen des ToneBurst (Mini-DiSEqC)-Schalters wird jeweils ein 22 kHz-Schalter angeschlossen.

- A, \~ A, bezeichnen in diesem Fall die Schaltmöglichkeiten

- B, \~ B für die vier Satelliten.

LNC-Anordnung 4 (viele Anschlussmöglichkeiten)

Bei der DiSEqC-Steuerung werden in einer bestimmten Anordnung gepulste 22 kHz Signale ausgegeben, in denen die gesamte Information für die LNC-Steuerung enthalten ist.

Zuerst wird das DiSEqC-Signal (DiSEqC 1.0) ausgegeben, danach das ToneBurst (Mini-DiSEqC)-Signal und das statische 22 kHz Signal.

Daraus ergeben sich sehr viele Anwendungsmöglichkeiten.

Für jede Einstellmöglichkeit, die Sie nutzen wollen, müssen Sie im Untermenü »LNC-Einstellungen« die entsprechenden Oszillatorfrequenz des LNCs eingeben.

LNC-ANORDNUNGEN

DiSEqC-Schalter (bis zu 4 Satelliten)

Bei Verwendung eines DiSEqC-Schalters haben Sie alle Einstellmöglichkeiten zur Verfügung:

A, B, C, D: Umschalten zwischen maximal 4 Satelliten mit einem DiSEqC-Schalter.

- : Oszillatorfrequenz für den unteren (engl. lower) Frequenzbereich,

\~ : Oszillatorfrequenz für den oberen (engl. upper) Frequenzbereich.

Beispiel:

Empfang des unteren und oberen Frequenzbereiches zweier Satelliten.

Die gewünschte Polarisation mit dem DiSEqC-Signal ausgewählt.

Siehe auch Abbildung auf Seite 43.

LNC-Anordnung 5 (viele Anschlussmöglichkeiten)

Wie LNC-Anordnung 4, nur wird das DiSEqC-Signal zweimal hintereinander ausgegeben.

Dies kann nötig sein, wenn mehrere DiSEqC-Schalter hintereinandergeschaltet sind.

LNC-Anordnung 6 (viele Anschlussmöglichkeiten)

Wie LNC-Anordnung 4, nur wird das DiSEqC-Signal dreimal hintereinander ausgegeben.

Dies kann nötig sein, wenn mehrere DiSEqC-Schalter hintereinandergeschaltet sind.

MEHRSATELLITEN-EMPFANG

Allgemeines über den Empfang mehrerer Satelliten

Mit Ihrem Satellitenreceiver haben Sie viele Möglichkeiten zum Empfang von Sendern verschiedener Satelliten. Einige Beispiele sind im folgenden näher erläutert.

Empfang von zwei Satelliten

Zum Empfang zweier Satelliten (2 Antennen oder 1 Antenne mit 2 LNBs) muß ein 22 kHz Multischalter (z.B. GRUNDIG SVT 5/4 A) zwischen die beiden Empfangsteil A und B (Input A und B) des Satellitenreceivers und die 2 LNBs geschaltet werden. In diesem Fall sollten Dual LNBs verwendet werden (z.B. GRUNDIG LNC DUAL 1).

Fragen Sie Ihren Antenneninstallateur!

Beispiel:

Empfang von Astra und Eutelsat.

Zum Empfang von Eutelsat soll das 22 kHz Signal ausgegeben werden.

1 Wählen Sie in diesem Fall für den gewünschten LNC-Eingang die LNC-Anordnung 2 und geben Sie die Oszillatorfrequenzen der verwendeten LNCs ein.

LNC-Ansteuerung mit DiSEqC (DiSEqC 1.0)

Bei den Einstellungen der LNC Anordnungen 4 bis 6 wird die zukunftsorientierte digitale LNC-Steuerung mit einem sogenanntem DiSEqC-Protokoll (Digital Satellite Equipment Control, sprich Dai-säck) genutzt.

Die verwendete Antennenanlage muß für den entsprechenden Anwendungsfall und DiSEqC ausgelegt sein.

Bei der DiSEqC-Steuerung werden in einer bestimmten Anordnung gepulste 22 kHz Signale ausgegeben, in denen die gesamte Information für die LNC-Steuerung enthalten ist.

Zuerst wird das DiSEqC-Signal (DiSEqC 1.0) ausgegeben, danach noch das ToneBurst (Mini-DiSEqC)-Signal und das statische 22 kHz Signal.

Daraus ergeben sich sehr viele Anwendungsmöglichkeiten.

Für jede Einstellmöglichkeit, die Sie nutzen wollen, müssen Sie im Untermenü »LNC-Einstellungen« die entsprechenden Oszillatorfrequenz des LNCs eingeben.

Beispiel:

Empfang des unteren und oberen Frequenzbereiches zweier Satelliten mit DiSEqC 1.0
MEHRSATELLITEN-EMPFANG

LNC-Ansteuerung mit DiSEqC (DiSEqC 1.0)

Die folgenden Schaltmöglichkeiten sind im DiSEqC-Protokoll enthalten:

H / V : Horizontale oder vertikale Polarisation.

A1, B1, A2, B2: Umschalten zwischen maximal 4 Satelliten mit einem DiSEqC-Schalter.

- : Oszillatorfrequenz für den unteren (engl. lower) Frequenzbereich,

\~: Oszillatorfrequenz für den oberen (engl. upper) Frequenzbereich.

Um mit DiSEqC an einem Empfangsteil die Signale zweier Satelliten empfangen zu können, wählen Sie im Untermenü »LNC-Einstellungen« die LNC-Anordnung 4 (oder – wenn notwendig 5 oder 6).
2 Geben Sie die Oszillatorfrequenzen der LNCs ein.
3 Für die Programmplätze der entsprechenden Satelliten muß jeweils das LNC gewählt werden, dessen Signale vom Multischalter durchgeschaltet werden sollen.

MEHRSATELLITEN-EMPFANG

LNC-Ansteuerung mit ToneBurst (auch Mini-DiSEqC)

Bei der Einstellung LNC-Anordnung 3 wird ein sogenanntes ToneBurst (Mini-DiSEqC)-Signal ausgegeben.

Dieses beinhaltet die Wahl des Satelliten (A/B). Sie können somit auch einen ToneBurst (Mini-DiSEqC)-Schalter dazu verwenden, um zwischen den zugehörigen LNCs zu schalten.

Ist der obere Frequenzbereich gewählt, dann wird außer dem ToneBurst (Mini-DiSEqC)-Signal auch das statische 22 kHz Signal ausgegeben.

Damit können Sie den unteren (− lower) und oberen ( upper) Frequenzbereich zweier Satelliten empfangen und einstellen, wenn Sie zwei Universal-LNCs installieren.

Statt zweier Universal-LNCs können Sie auch zwei 22 kHz Relais an die Ausgänge des ToneBurst (Mini-DiSEqC)-Schalters anschließen.

Damit können Sie bis zu vier Einbereichs-LNCs anschließen, um Signale von vier verschiedenen Satelliten zu empfangen.

Siehe auch Seite 40, Abschnitt "LNC-Anordnung 3".

Hinweise:

Bei den Einstellungen LNC-Anordnung 4 bis 6 wird nach dem DiSEqC 1.0 Signal ebenfalls das Tone Burst (Mini-DiSEqC)-Signal ausgegeben.

Die kürzeste Schaltzeit für ToneBurst (Mini-DiSEqC) erhält man bei der LNC-Anordnung 3.

GERÄTE ANPASSEN

Fernsehgerät, Videorecorder und Satellitenreceiver anpassen

Hinweise:

Diese Einstellung ist nicht notwendig, wenn der Satellitenreceiver über ein EURO-AV-Kabel mit dem Fernsehgerät und/oder dem Videorecorder verbunden ist.

Die Buchse »TV/VCR« (Modulatorausgang) an der Rückseite des Satellitenreceivers und die entsprechende Antenneneingangsbuchse des Fernsehgerätes und/oder des Videorecorders müssen mit einem HF-Antennenkabel verbunden sein.

GERÄTE ANPASSEN

Nehmen Sie bitte die Bedienungsanleitung Ihres Fernsehgerätes zur Hand.

1 Satellitenreceiver mit »©« in Bereitschaft (Stand-by) schalten.
2 Fernsehgerät einschalten. Am Fernsehgerät den Programmplatz "AV" wählen, welcher für die Wiedergabe über das Antennenkabel vorbereitet ist.
3 Am Fernsehgerät – im UHF-Bereich – zwischen Kanal 28 (= Frequenz 527 MHz) und Kanal 47 (= Frequenz 679 MHz) einen "freien" Kanal suchen, der nicht mit einem Fernseh-Programm belegt ist (nur Bildflammern und Tonrauschen am Bildschirm). Bei vielen Fernsehgeräten wird die Kanalzahl oder die Frequenz angezeigt.
4 Kanalzahl oder Frequenz des "freien" Kanals am Fernsehgerät speichern. Wie das funktioniert, steht in der Bedienungsanleitung des Fernsehgerätes.
5 Satellitenreceiver einschalten und »i« drücken. Der Satellitenreceiver sendet auf Kanal 37 das Bild des Hauptmenüs.
6 Verdrehen Sie mit einem kleinen Schraubendreher den Einsteller »CH.ADJ« an der Rückseite des Satellitenreceivers solange, bis am Bildschirm das Hauptmenü erscheint.
Hinweis: Optimieren Sie die Bild- und Tonqualität über die Feinabstimmung Ihres Fernsehgerätes.
7 Auf die gleiche Weise kann auch ein "freier" Programmplatz des Videorecorders auf den Modulator-Ausgang des Satellitenreceivers eingestellt werden.
8 Einstellungen mit »◀« beenden.

P A 003

1. 494 GHZ

H-A

7.02 MHz 7.20 MHz

PANDA

19:58 SO

i1: 2:

3: 4 :

TECHNISCHE DATEN

CE Das Produkt erfüllt die Forderungen folgender EG-Richtlinien: 73/23/EWG und 89/336/EWG. Die zur CE-Kennzeichnung notwendigen Normen EN 50083-1, EN 50083-2 und EN 60065 werden eingehalten.

Programmplätze: 300

Timer: vier 28 Std-Timer

Anschlüsse:

Fernsehgerät (TV): 1 x 21 Pin, EURO-AV

LNC-Eingang A: 1 x F-Buchse (Schraubanschluss)

LNC-Eingang B: 1 x F-Buchse (Schraubanschluss)

LNC-Umschaltung: + 13 V/ + 18 V, max. 300 mA

LNC-Schaltsignal: 0 / 22 kHz

Antennen-Eingang: 1 x Koax, IEC 169/2, Buchse

Antennen-Ausgang: 1 x Koax, IEC 169/2, Stecker

HF:

Eingangsfrequenzbereich: 950 bis 2150 MHz

Eingangsimpedanz: 75 Ohm, nominal

ZF-Bandbreite: 27 MHz (-3 dB/c)

FM-Grenzwert (statisch): < 6 dB

HF-Ausgang: Kanal 28-47 einstellbar, Kanal 37 voreingestellt

Video:

Ausgang: 1 Volt (S.-S.-Wert), geklemmt, gefiltert, entzerrt, negativer Sync-Ausgang.

Ausgangsimpedanz: 75 Ohm, nominal, direkte Ankopplung

Audio:

Unterträgerfrequenzen: einstellbar von 5.00 MHz bis 9.00 MHz

Frequenzgang: 40 Hz -18 kHz +/-2 dB

Audio-Deemphasis: Panda, 50 μs, J17

Gesamtklirrfaktor (bei 1 kHz): ≤ 0.2% bei 30 kHz Hub

Allgemein:

Leistungsaufnahme: 13 W max., ≤ 5 W in Bereitschaft (Stand-by)

Stromversorgung: 230 Volt \~, 50/60 Hz

Abmessungen: Breite: 400 mm; Höhe: 70 mm; Tiefe: 235 mm

Gewicht: ca. 2 kg

STÖRUNGEN SELBST BEHEBEN

Sehr geehrter Kunde,

nicht jede Bild- und Tonstörung muß auf einen Defekt Ihres Satellitenreceivers zurückzuführen sein. Auch versehentlich herausgezogene Netzstecker bzw. Anschlußkabel, ein Ausfall der Satelliten oder der Satelliten-Empfangsanlage oder ein fehlerhaftes Fernsehgerät führen zu Störungen.

Sollte an Ihrem Satellitenreceiver eine Störung aufgetreten sein, lesen Sie bitte die folgenden Seiten, bevor Sie Ihren Fachhändler rufen oder aufsuchen.

Meist genügen die richtigen Tips und Hinweise zur Behebung.

Störung Ursache Abhilfe
Kein Bild, kein Ton, keine Stromversorgung, Stromversorgung überprüfen, keine Kontrollanzeige am Receiver.	Netzstecker gezogen. Netzstecker einstecken, Receiver einschalten.
Kein Bild, kein Ton, Kontrollanzeige am Receiver leuchtet. Antennenausstichtung kontrollieren.	Kein Antennensignal. Antennenanschluß überprüfen.
	"falsches" Empfangsteil gewählt,(INPUT A oder INPUT B ?).	"richtiges" Empfangsteil mit Taste A / B(INPUT A oder INPUT B) wählen.
	Verbindungskabel (EURO-AV, HF) zum Fernsehgerät locker odernicht richtig angeschlossen.Am Fernsehgerät nicht "AV" gewählt.	Verbindungskabel zum Fernsehgerät überprüfen,Verbindungskabel richtig anschließen.Am Fernsehgerät Programmplatz "AV" wählen.

Lesen Sie bitte auf der folgenden Seite weiter!

Störungen selbst beheben

Störung Ursache Abhilfe
Kein Bild, kein Ton, Kontrollanzeige am Receiver leuchtet. stecken. Recei	LNC-Spannung ist ausgeschaltet. ver einschalten, nacheinander	Netzstecker kurzzeitig ziehen, wieder ein- die Tasten i, 4 und TXT ☑ drücken. LNC-Spannung (☐ - = aus) anwählen und mit Taste ☑ wieder einschalten (☐ √ = ein). Einstellung mit Taste OK speichern. Taste TXT ☑ erneut drücken. ACHTUNG: Es gibt Gemeinschafts-Antennenanlagen bei denen die LNC-Spannung ausgeschaltet sein muß! Bitte fragen Sie den Antenneninstallateur!
	LNC-Frequenz nicht korrekt. LNC-Frequenz neu eingeben, siehe Bedienungsanleitung, Abschnitt "LNC-Oszillatorfrequenzen".
Bild kontrastarm ("flau und zittert") Menüeinblendungen sind verzerrt" oder nicht lesbar.	Kontraststufen 1 bzw. 2 sind verstellt. Videopolarität falsch (-).	Nacheinander die Tasten i, 3 und TXT ☑ drücken. Kontraststufen 1 bzw. 2 anwählen. Kontraststufe 1 ( ≧ 25), Kontraststufe 2 ( ≧ 11) einstellen. Einstellung mit Taste OK bestätigen. Taste TXT ☑ erneut drücken. Positive (+) Videopolarität einstellen, siehe Bedienungsanleitung, Abschnitt "Videopolarität."

Störungen selbst beheben

Störung Ursache Abhilfe
Bildqualität bei einem Programm Empfangs-Frequenz nicht exakt Frequenz "feinabstimmen", siehe schlecht eingestellt (Feinabstimmung). Bedienungs-anleitung, Abschnitt (schwarze oder weiße "Flitzer").	Decoder-Einstellung für diesen oder-Normauswahl" prüfen, gutes Bild, kein Ton. siehe Bedienungsanleitung, Kapitel	"Programmplatz-Einstellungen".
Kein Bild, guter Ton,oder Programmplatz aktiviert. "Decoder-Normauswahl" prüfen, gutes Bild, kein Ton. siehe Bedienungsanleitung, Kapitel		"Decodereinstellungen" prüfen oder____"Programmplatz-Einstellungen".
Bildschirmanzeige .....	Satellitenreceiver gesperrt.	Sperre aufheben, dazu nacheinander die Tasten ▶, ◎, ▽, △ drücken.Sperre andauernd aufheben,siehe Bedienungsanleitung, Abschnitt"Sperre des Satellitenreceivers andauernd aufheben" (?) — = Receiversperre aus).
Timeraufnahme wurde nicht durchgeführt.	Uhrzeit ist nicht gestellt.Timer wurde nicht eingeschaltet.	Aktuelle Uhrzeit stellen.siehe Bedienungsanleitung, Abschnitt" Timerfunktion einschalten".
Die Bedienung des Receivers ist mit der Fernbedienung nicht mehr möglich.	Die Batterien der Fernbedienung sind verbraucht.	Batterien wechseln.
	Fernbedienung wurde nicht auf den Receiver gerichtet.	Fernbedienung auf den Receiver richten.

HILFE BEI STÖRUNGEN

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montags bis Freitags

von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 530 21 22*

Österreich: 0800 / 700 600*

*gebührenpflichtig

Haben Sie Fragen zur Umweltverträglichkeit unserer Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie, Fax: [phone].

GRUNDIG Kundendienststellen

GB Großbritannien/Great

Britain

+44/1 81-3 24 94 00

Technical Service

Großbritannien/Great Britain

+44/1 78-8 57 00 88

GRUNDIG

Kundendienst West

Horbeller Straße 19

D-50858 Köln

+49/22 34-95 81-2 51

GRUNDIG IRELAND LTD.

Breitenfurter Straße 43-45

A-1120 Wien

+43/1-81 11 70

GRUNDIG NEDERLAND B.V.

Gebouw Amstelveste

Joan Muyskenweg 22

NL-1096 CJ Amsterdam

+31/20-5 68 15 68

GRUNDIC ITALIANA S. D.A
